YSTFSW100 - Subwoofer YAMAHA - Gratis gebruiksaanwijzing en handleiding

Type	Advanced Yamaha Active Servo Technology II
Luidspreker	16 cm conische woofer met magnetische afscherming
Dynamisch vermogen	130 W
Ingangsimpedantie	12 kΩ
Frequentierespons	30 Hz - 200 Hz
Ingangsgevoeligheid	70 mV (50 Hz, 75 W/5 Ω)
Stroomverbruik	70 W
Voeding	AC 110-120/220-240 V, 50/60 Hz (afhankelijk van model)
Ingang	INPUT-aansluiting (lijnniveau)
Bedieningselementen	Volume, POWER-schakelaar, Spanningsselectie
Indicator	Groene voedingsindicator
Meegeleverde accessoires	Subwooferkabel (5 m)
Onderhoud	Reinigen met een schone, droge doek; geen chemische oplosmiddelen gebruiken
Veiligheid	Niet de behuizing openen, vocht vermijden, bij onweer loskoppelen
Aanbevolen plaatsing	Uit de buurt van muren, minimaal 10 cm ruimte aan de achterkant, 20 cm boven en aan de zijkanten
Compatibiliteit	Geschikt voor versterkers en televisies met een subwooferuitgang

Veelgestelde vragen - YSTFSW100 YAMAHA

Hoe sluit ik de YAMAHA YSTFSW100 subwoofer aan?

Sluit de meegeleverde subwooferkabel (5 m) aan op de INPUT-aansluiting van de subwoofer en op de subwooferuitgang van uw versterker of televisie. Sluit vervolgens het netsnoer aan op een geschikt stopcontact.

Wat moet ik doen als de subwoofer niet aangaat?

Controleer of het netsnoer goed is aangesloten en of de POWER-schakelaar op ON staat. Als het groene lampje niet brandt, controleer dan het stopcontact.

Waarom komt er geen geluid uit de subwoofer?

Zorg ervoor dat de VOLUME-regeling niet op 0 staat en dat de kabels correct zijn aangesloten. Controleer ook of uw versterker een signaal naar de subwooferuitgang stuurt.

Het geluidsniveau van de subwoofer is te laag, hoe verhoog ik dit?

Draai de VOLUME-regeling naar rechts. Als het probleem aanhoudt, controleer dan of de audiobron lage frequenties bevat. U kunt ook de subwoofer verplaatsen om staande golven te voorkomen.

Kan ik deze subwoofer met elke versterker gebruiken?

Ja, zolang uw versterker of televisie een speciale subwooferuitgang heeft. De ingangsimpedantie is 12 kΩ, compatibel met de meeste apparaten.

Hoe onderhoud ik de YAMAHA YSTFSW100 subwoofer?

Reinig het apparaat met een schone, droge doek. Gebruik nooit chemische oplosmiddelen. Zorg ervoor dat de ventilatieopeningen niet zijn geblokkeerd.

Waar moet ik de subwoofer plaatsen voor de beste basweergave?

Plaats de subwoofer naast de voorluidspreker, bij voorkeur in een hoek ten opzichte van de muur om golfuitdoving te voorkomen. Houd minimaal 10 cm ruimte aan de achterkant en 20 cm aan de zijkanten voor een goede warmteafvoer.

Wat moet ik doen bij vervorming of abnormaal geluid?

Verlaag onmiddellijk het volume. Vervorming kan worden veroorzaakt door een te hoog niveau. Als het probleem aanhoudt, controleer dan de aansluitingen en plaats de subwoofer verder van andere elektronische apparaten.

Kan ik de subwoofer zelf repareren bij een storing?

Nee, open nooit de behuizing omdat deze hoge spanningen bevat. Neem contact op met een erkende dealer of een YAMAHA-servicecentrum voor onderhoud.

Welke voedingsspanning is vereist voor deze subwoofer?

De spanning is AC 110-120/220-240 V, 50/60 Hz afhankelijk van het model. Controleer voor het aansluiten de stand van de spanningsselector op het achterpaneel en stel deze in op de spanning van uw regio.

GEBRUIKSAANWIJZING YSTFSW100 YAMAHA

Voorzorgsmaatregelen: Lees het volgende voor u dit toestel in gebruik neemt

• Lees deze handleiding nauwkeurig door om de best möglichke resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor later gebruik.
• Stel dit apparaat op een koele, droge, schone plaats op - Niet in de buurt van ramen, warmtebronnen of opplaaten die onderhevig় aan trillingen of op buitengewoon stoffige, warne, koude of vochtigeplaatsen. Plaats de luidsprekers Niet in de buurt van möglichke storingsbronnen (zoals transformators of motoren). Stel de luidsprekers Niet bloot aan regen of vocht, om het risico van brand of een elektrische schok te voorkomen.
• Open nooit de ombouw. Raadpleeg uw dealer als er een vreemd voorwerp in het apparataat verechtgekommen is.
• De gekrukke spanning要去 dezflede zich als de spanning die is aangegeven op het achterpaneel. Gebruik van dit apparaat op een hogere spanning dan aangegeven is gevaarlijk en kan branden/of een elektrische schok voroorzaken.
• Stel het apparaat Niet bloot aan regen of vocht om brand of een elektrische schok te voorkomen.
• Oefen nooit overmatige krachtuit op de schakelaars, regelaars of aansluitkabels. Wanner u het apparaat verplaatst, trek dan cerst de stekker uit het stopcontact en verbreek alle verbindingen met de overige apparatuur. Trek nooit aan de kabels wanner u deze losmaakt.
• Wanner u het apparaat gedurende een langereperiode nicht gaat gebruiken (bijv., bijvakantie, enz.), de stekker steeds uit het stopcontact verwijderen.
• Verwijderijdens een onweer de stekker van het netsnoer van het apparatusaat uit het stopcontact om schade als gevolg van blikseminslag te voorkomen.
  Aangezien dit apparaat uitergerust is met een ingebouwdevermogensversterker,wordt er warmte via het achterpaneel afgevoerd. Plaats het apparaat Niet gegen een muur en LAST minstens 10cm ruimte aan dechterkant en 20~cm ruimte aan de bovenzijde en links en rechts van het apparaat ter voorkoming van beschadiging of brand. Plaats het apparaat ook Niet met het achterpaneel maar beneden gericht op de grond of een ander oppervlak.
• Dek het中断paneel van dit apparaat Niet af met kranten, tafeldoeken, gordijnen, enz. waardoor de warmte Niet kan worden afgeveen. Als de temperatuur in dit apparaat stijgt, kan dit brand, schade aan dit apparaat en/of lichamelijk lectsel veroorzaken.
• De volgende voorwerpen mogen Niet op dit apparaat worden gcplaatst:

Glas, porselein,kleine metalen voorwerpen, enz.

Als glas c.d. valt door trillingen en dan in stukken breckt, kan dit lichamelijk letsel veroorzaken.

Brandende kaarsen, enz.

Als de kaars valt door trillingen, kan dit brand en lichamelijk letsel veroorzaken.

Voorwerpen die water bevatten

Als het voorwerp valt door trillingen en het water loopt eruit, kan dit de luidspreker beschadigen en/of kan u een elektrische schok krijgen.

• Plaats dit apparaat Niet op een plaats waar er waterdruppels e.d. op hunnen vallen. Anders kan dit brand, schade aan dit apparaat en/of lichamelijk letsel veroorzaken.

Dit apparatus haeft een magnetisch afgeschermde constructie, maar toch bestaat de kans dat wanner dit apparatus te dicht bij een tv-toestel geplaatst worden, de kwaliteit van de kleuren nadelig beinvloed zal worden. In dat geval zet u dit apparatusaat op wat grotere afstand van het tv-toestel.

• Steek nooit een hand of een vreemd voorwerp in de YST-poort op de rechterkant van dit apparaat. Neem de poort Niet vast wanner u het apparaat verplaatst. Dit kan lichamelijk letsel en/of schade aan dit apparaat veroorzaken.
• Plaats nooit een breekbaar voorwerp naast de YST-poort van dit apparaat. Als het voorwerp valt als gevolg van de luchtdruk, kan dit schade aan het apparaat en/of lichamelijk letsel veroorzaken.
• Open nooit de ombouw. Dit kan een elektrische schok veroorzaken, aangezien dit apparaat gebruikmaakt van hoogspanning. Dit kan eveneens lichamelijk letsel en/of beschadiging van het apparaat veroorzaken.
• Als u een luchtbevochtiger gebruikt,要去 condensatie in dit apparaat voorkomen. Voorzie hiervoort voldoende ruimte rond dit apparaat of voorkom overmatige bevochtiging. Condensatie kan brand, schade aan dit apparaat en/of een elektrische schok veroorzaken
• De superlage frequencies die door dit apparaat worden gereproduedd, können bij gebruik van een platenspeler bromgeluiden veroorzaken. Stel in een dergelijk geval dit apparaat op een afstand van de platenspeler op.
• Dit apparaat kan beschadigd worden als bepaalde geluiden ononderbroken worden uitgevoerd met een hoog volumeniveau. Wanner bijvoorbeeld sinusgolven van 20Hz - 50Hz van een testdisc, basgeluiden van elektronische instrumenten, enz. ononderbroken worden uitgevoerd, of bij het neerlaten van de naald op een grammofoonplaat,要去 het volumeniveau verlagen om te voorkomen dat dit apparaat worden beschadigd.
• Als u merkt dat er zich bij dit apparaat verrorming van het geluid voordoet (d.w.z. onnatuurlijke, "kloppende" of "tikkende" geluiden die zich metCUSplenpozenvoorden),dient u het volume te verlagen. Door de dreunende, lage bastonen van een speelfilm of soortelijk luide passages van popmuziek met een buitengewoon hoog volume wee tergeven, bestaat er kans op beschadiging van dit subwooersystem.
• De trillingen die worden veroorzaakt door superlage frequencies können het TV-beeld verwormen. Stel in een dergelijk geval dit apparaat op een afstand van het TV-loestel op.
• Probeer nooit dit apparaat te reinigen met behulp van een chemisch reinigingsmiddel, aangezien hierdoor de afwerking beschadigd kan worden. Gebruik een schone, droge doek.
• Alvorens te conclusieren dat uw apparaat defect is, eerst het hoofdstuk "Problemen oplossen" doorlezen voor advies betreffende het opsporen van veel voorkomende bedieningsfouten.
• Installee dit apparaat in de buurt van het stopcontact en zo dat u gemakkelijk bij de stekker kurz.
• Een stevige en veilige opstelling en installmentie van het apparaat is de verantwoordelijkheid van de gebruiker. YAMAHA kan Niet aansprakelijk worden gesteld voor ongevallen veroorzaakt door een onjuiste opstelling of installmentie.

WAARSCHUWING

De stroomvoorziening van dit toestel is Niet afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zichuitgeschakeld. In deze staat is dit toestel ontworpen om slechts een zeerkleine hoeveelheid stroom te gebruiken.

VOLTAGE SELECTOR

(Voor modellen voor Azié en algemene modellen.)

De spanningskeuzeschakelaar op het achterpaneel van dit apparaat dient correct ingesteld te

worden op deplaatselijke netspanning ALVORENS de stekker van het netsnoer van dit

Inhoudsopgave

Voorzorgsmaatregelen: Lees het volgende voor u dit toestel in gebruik neemt . . . . . i

Inleiding 2

Plaats van de subwoofer 2

Aansluitingen 3

Gebruik van de subwoofer 4

• Dit subwoofoersystem maakt gekruik van de Advanced Yamaha Active Servo Technology II, die door Yamaha werd ontwikkeld voor de reproductie van ultralage tonen van superieure kwaliteit. (Zie pagina 5 voor nadere bijzonderheden over deze Advanced Yamaha Active Servo Technology II.) Deze krachtige lage tonen geen uw stereo-installatie een voller, directer geluid en makeuw luisterkamer tot een bioscoopzaal.THuis.
• Het slank gelijnde ontwerp past moeitelloos in uw interieur.

Bijgeverd toebehoren

Controller of de volgende onderdelen in de verpakkingsdoes toen.

Subwooferkabel (5 m)

Plaats van de subwoofer

( : subwoofer, : voorluidspreker)

U kunt de subwoofer het Beste aan de buitenzijde van de rechtter of linker voorluidsprekerplaatsen. (Zie afb. A De opstelling in afb. iok可想而知, maar indien het subwooersysteme direct in de richting van de muur geplaatst worden, bestaat de kans dat de lage tonen verdwijnen, aangezien het geluid dat door de subwoofer worden voortgebracht en het geluid dat door de muur werkkaatst worden tegen elkaar wegallen. Om dit te voorkomen, dient u het subwooersystem schuin teplaatsen, zoals aangegeven in afb A

Opmerking: Het kan zich voordoen dat u geen voldoende superlage tonen van de subwoofer kunt verkrijgen wonneer u in het midden van de kamer luistert. Dit komt onder zich "staande golven" hebben ontwikkeldussen twee parallel staande muren waardoor de lage tonen wegallen.

Stel in dit geval de subwoofer schuin ten opzichte van de muur op. Het kan ook nodig zichn dat de evenwijdige oppervlakken worden onderbroken door bijv. boekenplanken gegen de muren te plaatsen.

Let op: Sluit de netsnoeren van de subwoofer en de andere audio/videoapparatuur pas op een stopcontact aan nadat alle andere aansluitingen zijn voltooid.

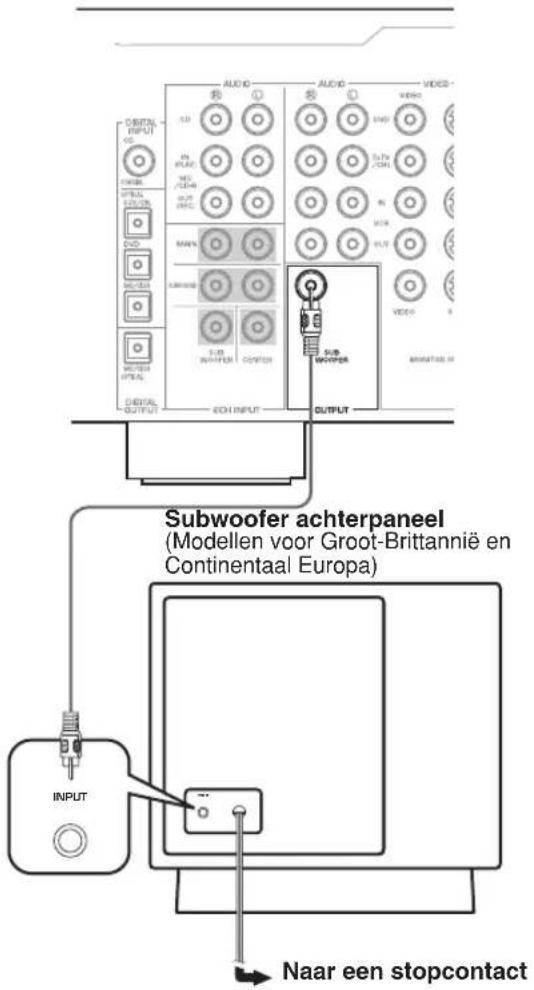

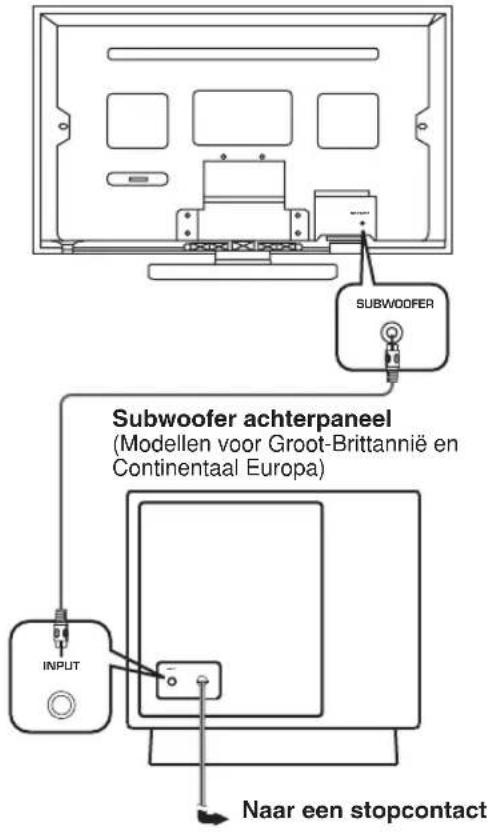

Voorbeeld van de basisaansluitingen

Sluit de subwooferkabel aan op deuitgangsaansluiting van uw AV versterker, receiver of tv, en op de INPUT aansluiting van de subwoofer.

Versterker (De achechterkant van uwversterker kan er anders uitzien.)

Platte tv (Het achterpaneel van uw platte tv kan er anders uitzien.)

Aansluiten van de componenten en de subwoofer op het Lichtnet

Nadat de subwoofer correct is aangesloten, kurz u de versterker, de tv, of andere audio/ videoapparatuur en de subwoofer op een stopcontact aansluiten dat de juiste spanning afgeeft.

VOLTAGE SELECTOR

(Voor modellen voor Azië en algemene modellen.) De spanningskeuzeschakelaar op het achterpaneel van dit apparaat dient correct ingesteld te worden op deplaatselijke netspanning ALVORENS de stekker van het netsnoer van dit apparaat in het stopcontact te steken. Instelbare netspanningen zichn 110-120/220-240 V wisselstroom, 50 / 60Hz

Subwoofer achterpaneel

(Modellen voor Groot-Brittanniè en Continenteal Europa)

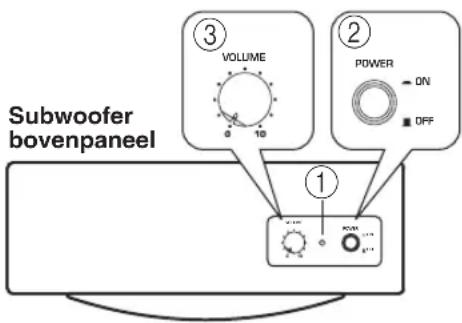

① Spanningsindicator

Licht GROEN op wanner de POWER schakelaar (2) op ON wordt gezet; gaat uit wanner de POWER schakelaar op OFF wordt gezet.

② POWER schakelaar

Druk deze schakelaar in de ON stand om de subwoofer in te schakelen. Bij het inschakelen van de subwooferlicht de spanningsindicator (①) op het achechterpaneel groen op.Druk nog een keer op de schakelaar zodate in de OFF standkomt te staan om de subwooferuit te schakelen.

③ VOLUME regelaar

Voor het instellen van het volumeniveau. Draai de regelaar maar rechts om het volume te verhogen enaar links om het volume te verlagen.

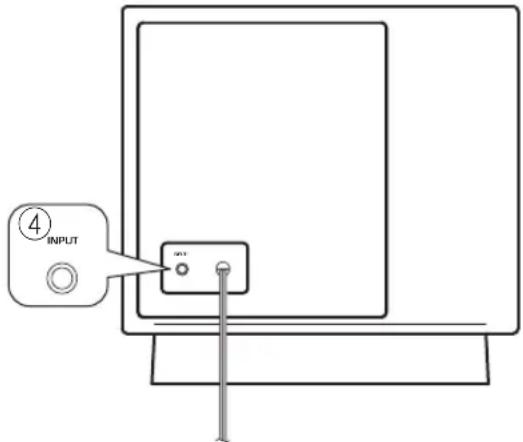

④ INPUT aansluiting

Dit is de ingangsaansluiting voor de lijnniveausignalen van de versterker.

Voor modellen voor Azie en algemene modellen.

VOLTAGE SELECTOR. Voor meer details, zich pagina 3.

Voorstellen van het subwooofervolume

Voordat u de subwoofer gebruikt, dient u eerst de volumebalansussen de subwoofer en de voorluidsprekers in te stellen zoals hieronder worden beschreiben.

1. Draai de VOLUME regelaar in de minimumstand (0).
2. Schakel alle andere apparatuur in.
3. Druk de POWER schakelaar in de ON stand. De spanningsindicator op het achterpaneellicht op.
4. Geef een bron werk die basgeluiden bevat. Stel het volume op de versterker op het gewenste luisterniveau in.
5. Zet de volumeregelaar op de subwoofer geleidelijk hoger totdat de gewenste volumebalansussen de subwoofer en de voorluidsprekers is verkreten.Voor een naturuurlijke basweergave moet u het subwooervolume zodanig instellen dat dit nauwelijks anderscheidhaar is van de andere luidsprekers.
6. Stel het volume van het volledige geluidssystem in met de volumeregelaar op de versterker.

Opmerking: Het verdient aanbeveling de VOLUME regelaar in de middenstand te zetten bij gebruik in een meerkanaals thuisbioscoopsystem.

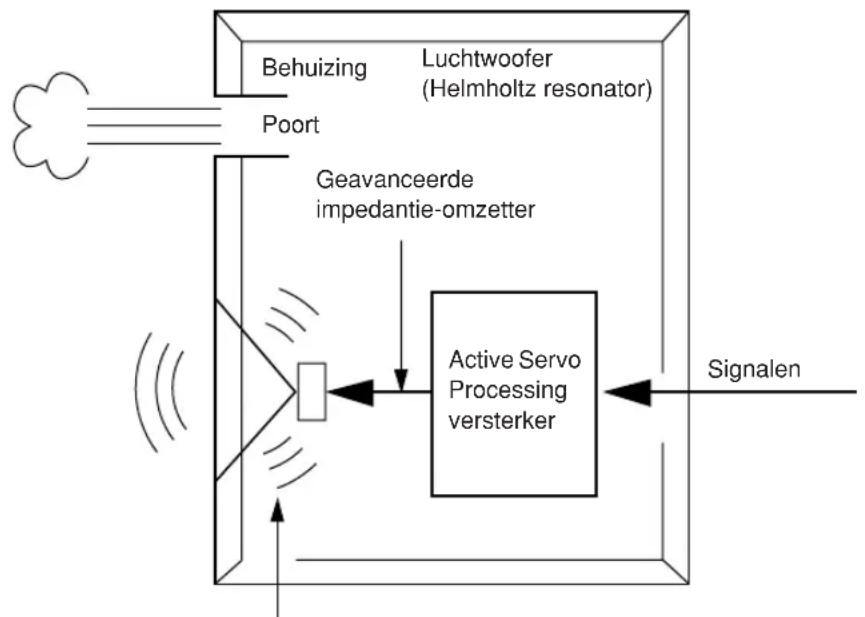

In 1988 bracht Yamaha luidsprekersystemen op de markt die gebruikmaken van YST (Yamaha Active Servo Technology) waardoor een dynamische en hoogwaardige weergave van de lage tonen worden verkreten. Deze technologie gebruikt een directe aansluiting tussen de versterker en de luidsprekers, die een getrouwe signaloverdracht en een nauwkeurige besturing van de luidsprekers möglichk maakt.

Daar deze technologie luidsprekereenheden gebruikt die bestuurd worden door de negatieve impedantie-aandrijving van de versterker en door de resonantie die:tussen het volume van de luidsprekerbehuizing en de poort worden voortgebracht, produceert zicheer resonantie-energie (het "luchtwoofer" concept) dan de

conventionele basreflex-methode. Dit maakt het möglichk om de lage tonen wee ter geven via veel Kleinere behuizingen dan voordien het geval was. Yamaha's/New-ontwikkeld Advanced YST II voegt vele verbeteringen toe aan de Yamaha Active Servo Technology waardoor de aandrijvingen van de versterker en de luidsprekers beter bestuurd+kennen worden.Vanuit het standpunt van de versterker,verandert de luidsprekerimpedantie in overeenstemming met de geluidsfrequentie. Yamaha heeft een新模式 circuit ontworpen waarin negatieve impedantie-aandrijving en constante stroomaandrijving worden gecombineerd, zodat stabielere prestaties en een zuivere en scherp gedefinieree weergave van de lage tonen worden verkregen.

Basgeluid met hoge amplitude

Signalen metlage amplitude

Problemen oplossen

Raadpleeg de onderstaande babel als het apparaat Niet juist werkt. Als het probleem nicht in de babel voorkomt, of als u het probleem Niet kunt verhelpen met de gegeven oplossingen, moet u de stekker uit het stopcontact halen en contact opnemen met een officiele Yamaha-dealer of servicecentrum.

Probleem Oorzaak Maatregel
Er is geen stroom verwijl de POWER schakelaar in de ON stand staat.	De stekker is Niet stevig in het stopcontact gestoken.	Zet de POWER schakelaar op OFF en stock dan de stekker stevig in het stopcontact.
Geen geluid.	De VOLUME regelaar staat op 0. Draai de VOLUME regelaar waar rechts (in de richting van de klok).
	De subwooferkabel is Niet juist aangesloten.	Sluit de subwooferkabel correct aan.
Het geluidsniveau is te laag.	U geeft een geluidsbron wee met weinig bastonen.	Speel een geluidsbron die voldoende bassen bevat.
	Het geluidsniveau is verlaagd door het optreden van staande golven.	Zet de subwoofer op een andere plaat of creëer een onderbreking in het parallelle wandopervlak door een boekenrek of ander groot voorwerp langus de wand teplaatsen.
	Het ingangssignaal is Niet sterk genoeg.	Zet het volume hoger.
	Geen signaal via de subwoofer uitgangsaansluiting van de component.	Controleer de luidspreker-instelling op de component.

Uitgangsvermogen. 75 W (5Ω,10%)

[Modelen voor de VS en Canada] 120 V wisselstroom, 60 Hz
[Model voor Australie] 240 V wisselstroom, 50 Hz
[Model voor China] 220 V wisselstroom, 50 Hz
Model voor Korea] 220 V wisselstroom, 60 Hz
[Modelen voor GrootBritannie en Continentalaal Europa] 230 V wisselstroom, 50 Hz
[Model voor Azie en Algemene] 110-120/220-240 V wisselstroom, 50/60 Hz

Stroomverbruik. 70 W

Afmetingen (B x H x D) 400 mm x 375 mm x 157mm

Gewicht 9 kg

Alle specificaties zijn onder voorbehoud en{kunnen zondere nadere kennisgeving worden gewijzigd.

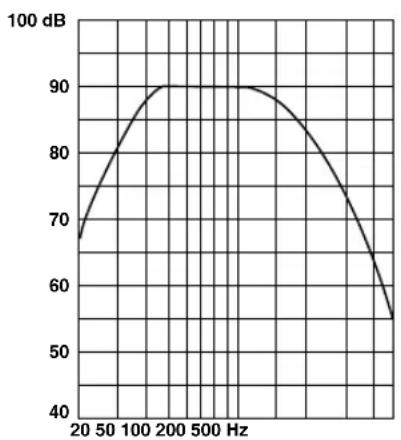

Frequenteverloop

Diagram van de freiquentiekarakteristieken*

• Dit diagram geeft de werkelijkke frequentiekarakteristieken nicht nauwkeurig weeR.
