BEDIENUNGSANLEITUNG YSTFSW100 YAMAHA

BEDIENUNGSPANLEITUNG

BRUKSANVISNING

Vorsichtsmaßnahmen:itte lessen sie dies vor der bedienung ihres gerätes durch

-itte lessen Sie sich diese Bedienungsanleitung sorgfältig durch,damit die beste Geräteleistung gewährleistet werden kann. Heben Sie die Bedienungsanleitung auf, um später gegebenenfalls darauf zu rückgreifen zu konnen.
- Stellen Sie体系建设 an einem kühlen, trockenen und sauberen Platz auf - entfernt von Fenstern, Wärnequellen, Erschütterungen, Staub, Feuchtigkeit und Kälte. Vermeiden Sie elektrische Störquellen (Transformatoren, Motoren) in der Höhe. Dieses Gerätarf keinem Regen oder Feuchtigkeit ausgesetzt werden, um einen Brand oder einen elektrischen Schlag zu verhindern.
- Öffnen Sie niemals das Gehäuse. Wenn Fremdkörper in das Innere gelangen, müssen Sie sich sofort an ihren Handler wenden.
- Die zu verwendende Spannung muss der auf der Rückseite angegebenen Spannung entsprechen. Die Verwendung dieser Gerätes mit einer higheren als der angegebenen Spannung ist gefährlich und kann einen Brand und/oder einen elektrischen Schlag verursachen.
- Um Brand- und Stromschlaggefahr zu vermeiden, damit dess Gerät niemals Regentropfen oder Wasser abbekommen.
- Behandeln Sie die Schalter, Regler und Anschlusskabel immer mit der gebührenden Umsicht. Vor dem Transport these Gerätes müssen Sie den Netzanschluss sowie alle Verbindungen mit anderen Geräten lose. Ziehen Sie dann jedoch nur an den Steckern - niemals an den Kabeln.
- Falls Sie das Gerät für längerere Zeit nicht verwenden (z.B. während der Ferien), sollen den Netzstecker aus der Wechselstrom-Steckdoseziehen.
- Ziehen Sie bei Gewitter den Netzstecker aus der Wechselstrom-Steckdose, um eine Beschädigung durch Blitzschlag zu verhindern.
- Da in thises Gerät ein Leistungsveränderer eingebaut ist, wird die entstehende Wärme an der Rückseite abgeführt. Stellen Sie das Gerät aus thisem Grund von den Wänden entfern auf und halten Sie mindestens 10 cm Freiraum hinter bzw. 20 cm über und zu beiden Seiten des Gerätes, um einen Brand oder eine Beschädigung zu verhindern. Stellen Sie das Gerät zudem nicht mit nach unter gegen den Boden oder gegenüber eine andere Oberflächte gerichteter Rückseite auf.
- Bedecken Sie die Rückseite dieser Gerätes nicht mit einer Zeitung, einer Tischdecke, einem Vorhang o.A., um die Hitzeabstrahlung nicht zu blockieren. Wenn die Temperatur im Inneren des Gerätes ansteigt, konnen ein Brand, ein Schaden am Gerät und/oder Personenschaden verursacht werden.
- Stellen Sie nicht die folgenden Gegenstände auf diesen Gerät: Glas, Porzellan, keine metallische Gegenstände o.A.

Wenn Glas o.A. aufgrund von Vibrationen herunterfällig und zerbricht, konnten Personenschäden verursacht werden. Eine brennende Kerze o.A.

Wenneine Kerze aufgrund von Vibrationen herunterfällt, konnten ein Brand und Personenschaden verursacht werden. Ein GefaB mit Wasser

Wennein GefaB mit Wasser aufgrund von Vibrationen herunterfällt und Wasser auslauft, konnten die Lautspecher beschadigt werden und/oder Sie konnten einen elektrischen Schlag gekommen.

• Stellen Sie此类 Gerät nicht dört auf, wo Fremdkörper wie Wassertropfen o.A. ins Gerät gelangen konnten. Dadurch konnten ein Brand, eine Beschädigung此类 Gerätes und/oder Personenschäden verursicht werden.

Dieses Gerät ist magnetisch abgeschirmt; trotzdem konnen Bildstörungen aufreten, wenn es zu nahe an einem Fernseher aufgestellt wird. Sollte dies der Fall sein, entfern den Sie das Gerät vom Fernseher.

• Stecken Sie niemals eine Hand oder einen Gegenstand in die YST-Öffnung auf der rechten Gerätesite. Verwenden Sie beim Transport these Gerätes nicht die öffnungen zum Tragen, da dies Personenschäden und/oder Schäden am Gerät verursachen können.
• Stellen Sie niemals zerbrechliche Gegenstände geben die YST-Öffnung these Gerätes. Wenn der Gegenstand durch Luftdruck herunterfällt, konnte er einen Brand, eine Beschädigung des Gerätes und/oder Personenschäden verursachen.
• Öffnen Sie niemals das Gehäuse. Dadurch konnte ein elektrischer Schlag verursacht werden, weil diese Gerät Hochspannung verwendt. Zudem konnten dadurch Personenschäden und/oder eine Beschädigung des Gerätes verursacht werden.
• Wenn Sie einen Befeuchter verwenden, vergewissem Si esich, dass sich keine Kondensation im Inneren des Gerates bildet; lessen Sie genug Platz um das Gerat herum frei oder vermeiden Sie das Befeuchten. Kondensation konnte einen Brand oder eine Beschädigung des Gerates und/oder einen elektrischen Schlag verursachen.
  Die vondiesem Gerat wiedergegebenen Tiefbassfrequenzen konnten die Wiedergabe eines Plattenspielers storen. In thisem Fall muss这部分 Gerat werden vom Plattenspieler entfern't aufgestellt werden.
• Dieses Gerät konnte beschädigt werden, wenn bestimmte Töne kontinuierlich bei einem hoch eingestallen den Lautstärkepegel wiedergegeben werden. Wenn z.B. 20Hz - 50Hz -Sinuswellen von einer Testdisc, Tiefbassfrequenzen von elektronischen Instrumenten o.A. kontinuierlich ausgegeben werden, oder wenn die Nadel von einem Plattenspieler die Oberfläche einer Schallplatte berührt, sollte der Lautstärkepegel gesenkrt werden, um eine Beschädigung these Gerätes zu vermeiden.
• Wenn Verzerrung auftritt (z.B. unnatürliches „Kratzen", „Hämmer" usw.), müssen Sie einzofte die Lautstärke verringn. Besonderss laute Bassfrequenzen von des Filmtons oder bestimmter Musikgenres konnen zu Schäden an dieser Subwooferersystem führen.
• Durch Tiefbassfrequenzen verursachte Vibrationen konnten das Fernschbild storen. In einem derartigen Fall muss thises Gerät weiter entfern't vom Fernschgrät aufgestellt werden.
• Verwenden Sie zur Reinigung dieser Gerätes keine chemischen Lösungsmittel, weil dadurch die Gehäuseoberfläche beschädigt werden können. Reinigen Sie das Gerät mit einem sauberen, trockenen Tuch.
• Der Abschnitt "Beheben vermeintlicher Probleme" beschreiben häufige Bedienungsfehler. Lesen Sie diesen Abschnitt durch, bevor Sie auf einen Defekt des Gerätes schlieben.
• Stellen Sie these Gerät in der Nähe einer Netzdose auf, sodass der Netzstecker gut zugänglich ist.
• Der Anwender haftet selbst für eine stabile und sachgerechte Aufstellung bzw. Installation. YAMAHA haftet nicht für Schäden, die auf eine unsachgemäß Aufstellung oder Installation deses Subwooferns zusammen sind.

WARNING

UM BRAND- UND STROMSCHLAGGEFAHR ZU VERMEIDEN, DARF DIESES GERAT NIEMALS REGENTROPFEN ODER WASSER ABBEKOMMEN.

Dieses Gerät ist nicht vom Netz abgetrennt, so lange der Netzstecker an eine Netzdose angeschlossen ist, auch wenn das Gerät selbst ausgeschalten wurde. In thisem Zustand nimmt das Gerät ständig eine geringe Menge Strom auf.

VOLTAGE SELECTOR

(Modelle für Asien und allgemeine Gebiete)

Der Spannungswahlschalter auf der Rückseite these Gerätes muss auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker these Gerätes an eine Wechselstrom-Steckdose angeschlossen wird. Die einstellbaren Netzspannungen sind 110-120/220-240 V, 50/60 Hz.

Inhaltsübersicht

Vorsichtsmaßnahmen:itte lesen sie dies vor der bedienung ihres gerätes durch . . . . i

Vorweg 2

Aufstellen des Subwoofer. 2

Verbindungen 3

Verwendung des Subwoofoers 4

Beheben vermeintlicher Probleme 6

Technische Daten 7

Funktionen

• Bei diesen Subwoofer-System findet die von Yamaha entwickelte Advanced Yamaha Active Servo Technology II für eine hochwertige Tiefbasswiedergabe Verwendung. (Lesen Sie hinsichtlich der Einzelheiten über die Advanced Yamaha Active Servo Technology II die Seite Advanced Yamaha Active Servo Technology II 5.) Dieser Tiefbassklang verleht ihrer Stereoanlage einen realistischen Heimkino-Effekt.
• Das schlanke Design fegt sich harmonisch in ihre Wohnlandschaft ein.

Lieferumfang

Bitte kontrollieren Sie nach dem Auspacken, ob Sie folgende Dinge besteht haben.

Subwoofer-Kabel (5m)

Aufstellen des Subwooofers

Es wird empfohlen, dass Sie den Subwoofer an der AuBenseite des rechten oder linken Frontlautsprechers aufstellen (siehe Abb. A Die in Abb. largestelle Anordnung ist ebenfalls möglich, wobei jedoch bei einer Aufstellung des Subwoofers direkt vor einer Wand der Basseffekt absterben kann, da sich der von dem Subwoofer abgestrahlte Sound und der von der Wand reflektierte Sound gegenseitig aufheben. Um dies zu vermeiden, richten Sie den Subwoofer in einem Winkel aus, wie es in Abb. largestellt ist.

Hinweis: Es mag Fälle geben, in denen Sie vom Subwoofer keine ausreichenden Tiefbasslänge erzielen können, wenn Sie ihre Hörposition in die Raummitte gelegt haben. Die Ursache damit ist, dass sich zwischen zwei parallelen Wänden „stehende Wellen" entwickelt haben und diese die Bassklänge aufheben. Stellen Sie den Subwoofer in einem solchen Fall schräg zur Wand auf. Unter Umständen ist auch ein Aufbrechen der parallelen Flächen durch Aufstellen von Bücherregalen o.A. an der Wand entlang erforderlich.

Vorsicht: Schlieben Sie den Subwoofer und die Audio-/Video-Bausteine erst nach Herstellen aller anderen Verbindungen ans Netz an.

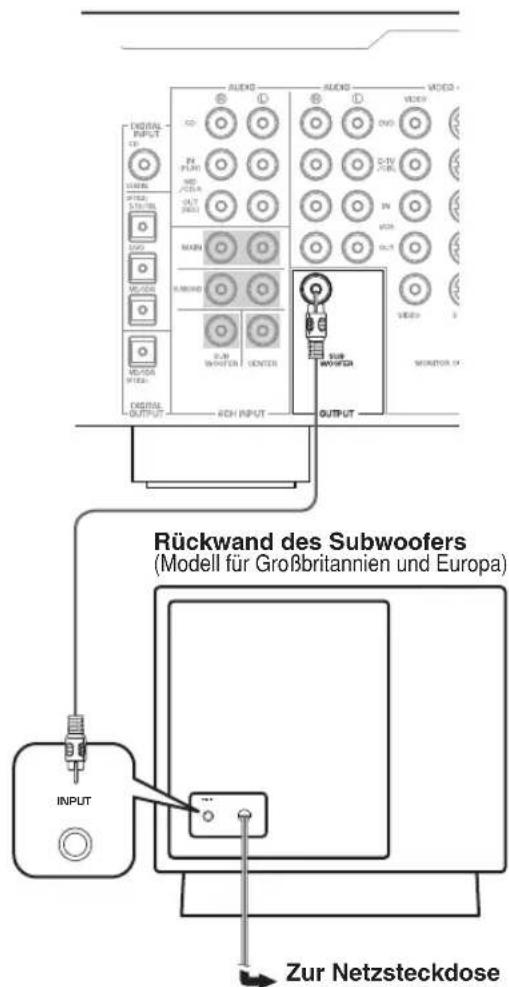

Grundlegendes Anschlussbeispiel

Schlieben Sie die Subwoofer-Kabel an die Ausgangsbuchse Ihres AV-Verstärkers, Receivers oder Fernsehgerätes und an die INPUT-Buchse des Subwoofoers an.

Verträger (Die Rückseite Ihr's Verträgers sieht weitere nicht anders anders aus.)

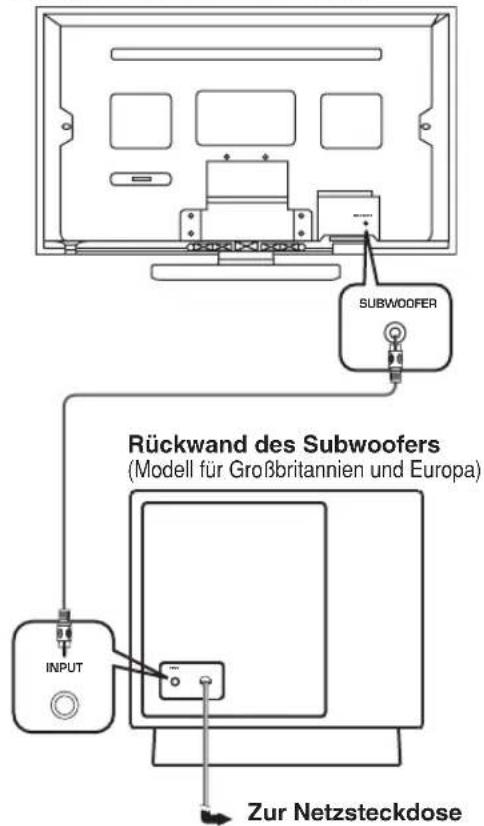

Fernseherat mit Flachbildschirm (Die Rückwand)_underschiedlicher Femseherate mit Flachbildschirm kann im Aussehen etwas abweichen.)

Anschlieben der Bausteine und des Subwoofoers ans Netz

Nachdem Sie den Anschluss des Subwoofer.
beendet haben, schlieben Sie den Verstärker, das
Fernsehgerät oder eine andere Audio/Video
Komponente und den Subwoofer an eine Netzdose
mit geeigneter Netzspannung an.

VOLTAGE SELECTOR

(Dormelle fur Asien und allgemeine Gebiete) Der Spannungswahlschalter auf der Rückseite这点es Gerätes muss auf die örtliche Netzspannung eingestellt werden, BEVOR der Netzstecker这点es Gerätes an eine Wechselstrom-Steckdose angeschlüssen wird. Die einstellbaren Netzspannungen sind 110-120/220-240 V, 50 / 60Hz

Rückwand des Subwoofer

(Model für Großbritannien und Europa)

① Netzanzeige

Leuchtet GRUN, wenn der POWER-Schalter (2) auf „ON" gestellt wird. Erlischt, wenn sich der POWER-Schalter in der „OFF"-Position befindet.

② POWER-Schalter

Stellen Sie diesen Schalter auf ON, um den Subwoofer einzuschalten. Wenn der Subwoofer eingeschaltet ist, leuchtet die Netzanzeige (1) auf der Rückseite grün. Stellen Sie diesen Schalter auf OFF, um den Subwoofer auszuschalten.

③ VOLUME-Regler

Hiermit kann die Lautstärke eingesetzt werden. Drehen Sieihn nach rechts, um die Lautstärke zu erhöhen und nach links, um sie zu verrin-gern.

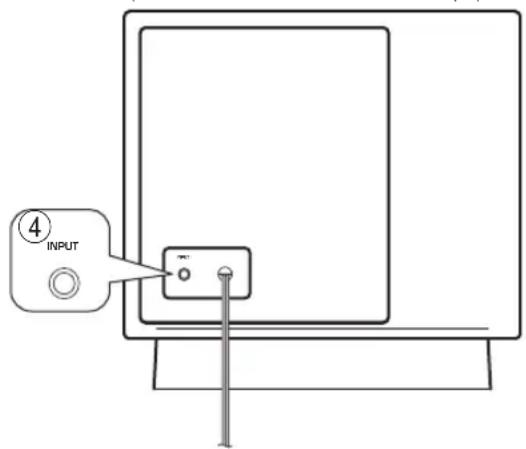

④ INPUT-Anschluss

Hier muss das vom Veränderkommende Signalkabel angeschlossen werden.

Modelle für Asien und allgemeine Gebiete

VOLTAGE SELECTOR.Einzelheiten siehe.
Seite 3.

Voreinstellung der Subwoofer-Lautstärke

Vor Einschalten des Subwoofoers müssen Sie den nachstehend beschrieben Pegelabgleich zwischen dem Subwoofer und den Frontboxen vornehmen.

1. Stellen Sie den VOLUME-Regler auf den Mindestwert (0).
2. Schalten Sie alle Bausteine ein.
3. Drücken Sie den POWER-Schalter in die ON-Position. Die Netzanzeige auf der Rückseite leuchtet nun grün.
4. Starten Sie die Wiedergabe einer Signalquelle mit zahlreichen Bassfrequenzen. Stellen Sie die Lautstarke des Verständers auf den gewüchtschen Wert.
5. Erhöhen Sie nun allmählich die Lautstärke des Subwoofoers, bis die Balance zwischen dem Bass und den übrigen Frenzen ausgewogen erscheint. Um eine natürliche Wiedergabe zu erzielen, müssen Sie den Subwoofer-Pegel so einstellen, dass sich der Bassanteil harmonisch in das Gesamtschallbild eingt.
6. Stellen Sie die Lautstärke des Verständerkers nun auf den gewünschten Wert.

Achtung: Wir empfehlen, den VOLUME-Regler bei Verwendung einer Mehrkananlage umgebung in die Mitte zu stellen.

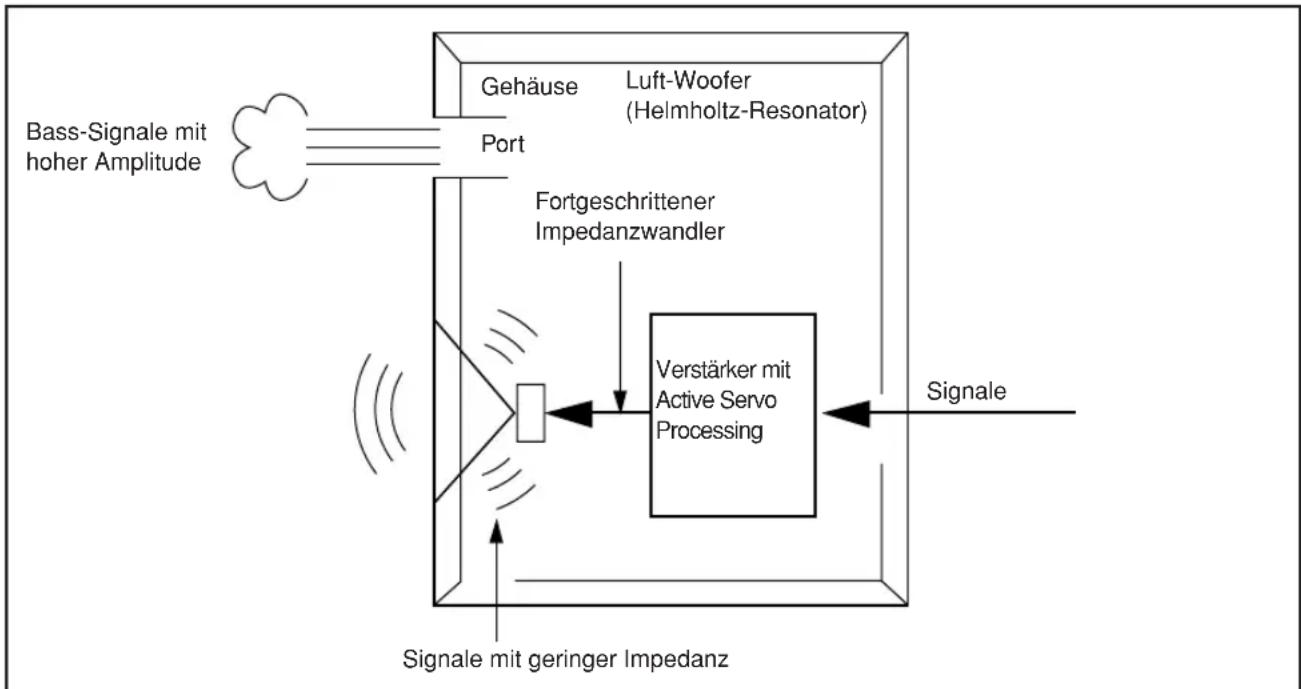

Im Jahre 1988 hat Yamaha Lautsprechersysteme auf den Markt gebracht, die die YST-Technologie (Yamaha Active Servo Technology) verwenden, um leistungsstarke Basswiedergabe von hoher Qualität zu erzielen. Diese Technologie verwendet einen direkten Anschluss zwischen dem Veränder und dem Lautsprecher, so dass eine prazise Signalübertragung und Lautsprecherregelung erzielt wird.

Da diese Technologie Laufsprecher verwendet, die mit dem Negativimpedanzantrieb des Verständers und der Resonanz, die zwischen dem Volumen des Laufsprechergehauses und der Öffnung erzeugt wird, gesteuert werden, erzeugt sie mehr Resonanzenergie (das „Luft-Tieffter“-Konzept) als die herkömmliche Bassreflexmethode. Daher

kann die Basswiedergabe über ein kleineres
Gehäuse erfolgen, als dies bislang der Fall war.
Die neu entwickelte Advanced YST II-Technologie
fugt der Yamaha Active Servo Technology
zahlreiche Verfeinerungen hinzu und bietet somit
eine bessere Steuerung der Kräfte, die den
Verträker und den Laufsprecher treiben. Vom
Standpunkt des Verträkers aus gezehen,ECHselt
die
Latsprecherimpedanz in Abhängigkeit von der
Tonfrequenz. Yamaha hat ein neuen
Verschaltungsdesign entwickelt, das den
Negativimpedanzantrieb und den
Konstantstromantrieb miteinander verbindet, um
somit eine stabilere Leistung und eine deutlichere
Basswiedergabe ohne Tontrübungen zu bieten.

Wenn sich das Gerät nicht erwartungsgemäß verhält, sollenn Sie zuerst hier nachschauen, ob sich das Problem losen lasst. Wenn die bei Ihnen auftretende Störung nicht erwähnt wird bzw. wenn Sie sie anhand der erwähnten Hinweise nicht losen konnen, müssen Sie sofort den Netzanschluss losen und sich an ihren Yamaha-Handler oder eine anerkannte Kundendienstelle wenden.

Problem Ursache Lösung
Das Gerät besteht nicht an, obwohl sich der POWER-Schalter in der ON-Position befindet.	Der Netzstecker ist nicht vollständig angeschlossen.	Schieben Sie den Netzschalter in die OFF-Position und schlieben Sie das Netzkabel vollständig an.
Sie hören nichts.	Der VOLUME-Regler befindet sich auf „0".	Drehen Sie den VOLUME-Regler nach rechts (im Uhrzeigersinn).
	Ein Kabel ist nicht ordnungsgemäß angeschlossen.	Schlieben Sie das Kabel vollständig an.
Der Ausgangspiegel ist zu niedrig.	Sie playen eine Signalquelle mit leisen oder unzureichenden Bassfrequenzen ab.	Hören Sie sich zunachst eine Signalquelle mit higherem Bassanteil an.
	Der Pegel wird durch stehende Wellen verringgert.	Stellen Sie den Subwoofer (wo)anders auf oder durchbrechen Sie die Symmetrie der parallel laufenden Wände mit einem Bücherbord oder anderen größeren Gegenstand.
	Das Eingangssignal ist zu schwach. Erhöhen Sie die Lautstärke.
	Kein Signal von der Subwoofer-Ausgangsklemme der Komponente.	Kontrollieren Sie die Einstellung des Laufsprechermodus der Komponente.

Typ............Advanced Yamaha Active Servo Technology II

Treiber. 16 cm Kegel-Woofer

Magnetisch geschirmt

Ausgangsleistung 75 W (5Ω,10%)

Dynamische Ausgangsleistung 130 W,5Ω

Eingangsimpedanz 12kΩ

Frequenzgang 30 Hz~200 Hz

Eingangsempfindlichkeit.... 70mV (50Hz, 75W/5Ω)

Stromversorgung

[Modell für die USA und Kanada]

Netzspannung AC 120V, 60Hz

[Modell für Australien]

Netzspannung AC 240V, 50Hz

[Modell für China]

Netzspannung 220V,50Hz

[Modell fur Korea]

...Netzspannung 220V,60Hz

[Modell für Großbritannien und Europa]

...

[Modelle für Asien und allgemeine Gebiete]

..Netzspannung110\~120/220\~240V,50/60Hz

Leistungsaufnahme 70W

Abmessungen (B x H x T)

BittenehmenSiezurKenntnis,dassalle

technische Daten ohne vorherige Ankündigung

geändert werden konnen.

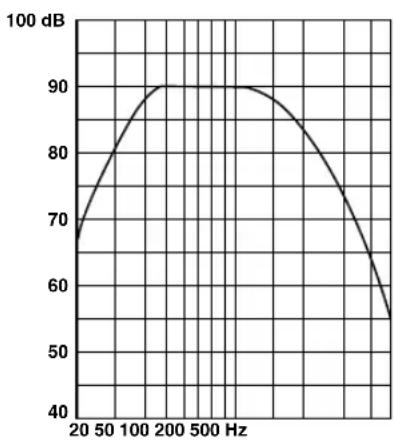

Frequenzgrafik

Frequenzgang-Schaubild*

• Dieses Schaubild zeigt die tatsächlich

Frequenzgangcharakteristiken nicht genau an.
