1 Leest u deze handleiding alstublieft zorgvuldig door om uzelf te verzekeren van de Beste prestaties. Bewaar deze handleiding op een veilige plaats, zodat u er later nog eens iets in kunt opzoeken.
2 Installee dit toestel op een goed geventileerde, koele, droge, schone plek met tenminste 30 cm ruimte aan de bovenkant, 20 cm aan de rechter- en linkerkant en 10 cm aan de achterkant als ventilatieruimte —uit direct zonlicht,uit de buurt van warmtebronnen, trillingen, stof, vocht en/of kou.
3 Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren en transformatoren om bromgeluiden te voorkomen. Om brand of een elektrische schok te voorkomen, mag dit toestel Niet worden blootgesteld aan regen, water en/of enige andere vloeistof.
4 Stel dit toestel Niet bloot aan plotselinge temperatuurwisselingen van koud maar warm en zet dit toestel Niet in een omgeving met een hovevochtigheidsgraad (bijv. een kamer met een luchtbevochtiger) om te voorkomen dat er zich in het binnenwerk van het toestel condens kan vormen waardoor een elektrische schok, brand, schade aan het toestel en/of persoonlijk letsel kan ontstaan.
5 Zet de volgende dingen in geen geval bovenop dit toestel:

• Andere componenten, waar deze de afwerking van dit toestel hunnen beschadigen en/of doein verkleuren.
• Brandende voorwerpen (bijv. kaarsen), waar deze brand hunnen verroorzaken, het toestel hunnen beschadigen en/of hunnen leiden tot persoonlijk letsel.
  -Voorwerpen die vloeistoffen bevatten, waar deze de gebruiker een elektrische schok kuren bezorgen en/of dit toestel kuren beschadigen.

6 Dek het toestel Niet af met een krant, tafellaken, gordijn enz. zodate de koeling Niet belemmerd wordt. Als de temperatuur binnenin dit toestel stijgt, kan dit leiden tot brand, beschadiging van dit toestel en/of personlijk letsel.
7 Steek de stekker van dit toestel pas in het stopcontact als u alle aansluitingen heeft gemaakt.
8 Gebruik dit toestel nooit ondersteboven. Dit kan oververhitting en möglichk beschadiging ten gevolge hebben.
9 Oefen geen overmatige krachtuit op de schakelaars, knoppen en/of snoeren.
10 Wanner u de stekker uit het stopcontact haalt mag u alleen de stekker zich vastpakken; trek nooit aan het snoer.
11 Maak dit toestel Niet schoon met chemische oplosmiddelen; hierdoor kan de afwerking aangetast worden. Gebruik slechts een schon, droge doeck.

12 Gebruik dit toestel uitsluitend op het voltage dat op het toestel zich vermeld staat. Het is gevaarlijk om dit toestel te gebruiken op een hoger voltage dan het opgegeven voltage, dit kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. YAMAHA aanvaardt geen aansprakelijkkeid voor enige schade die voortkomtuit gebruik van dit toestel bij een hoger voltage dan werk opgegeven.
13 Om schade door blikseminslag te voorkomen, dient u de stekker uit het stopcontact te halen bij onweer.
14 Zorg ervoor dat er geen vreemde voorwerpen en/ of vloeistoffen in het toestel kutnen binnendringen.
15 Probeer Niet zich dit toestel aan te passen of te repareren. Neem contact op met bevoegd YAMAHA servicepersoneel wonneer u denkt dat reparatie of contrôle nodig is. Open in geen geval en onder geen enkele voorwaarde zich de behuizing.
16 Wanner u dit toestel langereijd nicht zult gebruiken (bijv. als u opvakantieGaat),dient u de stekkeruih het stopcontact te halen.
17 Lees eerst het hoofdstuk "OPLOSSEN VAN PROBLEMEN" voor het opsporen van veel voorkomende bedieningsfouten voor u conclusieert dat het toestel defect is.
18 Voor u dit toestel gaat verplaatsen, dient u op STANDBY/ON te drukken om het toestel uit (standby) te zetten en de stekker uit het stopcontact te halen.
19 VOLTAGE SELECTOR (Alleen modellen voor China en algemene modellen) De netspanning keuzeschakelaar op het中断paneel van dit toestel moet worden ingesteld op de netspanning in het gebied waar u het toestel gaat gebruiken VOOR u de stekker in het stopcontact steekt. U kutk kiezen uit 110/120/ 220/240 V wisselstroom, 50 / 60Hz

De stroomvoorziening van dit toestel is nicht afgesloten zolang de stekker in het stopcontact zit, ook al is het toestel zich uitgeschakeld. Dit is de zogenaamde standby-stand. In deze toestand is het toestel ontworpen een zeerkleine hoeveelheid stroom te verbruiken.

Alleen voor klanten in Nederland

Bij dit product�zijn batterijengeleverd. Wanner deze leeg...,nijn, moet u ze Niet weglooienaar inleveren als KCA.

INHOU

INLEIDING

INHOUD 1
KENMERKEN 2
VAN START 3
Controleren van de inhoud van de doos 3
Batterijen in de afstandsbediening zetten 3

BEDIENINGSORGANEN EN FUNCTIONS 4

Voorpaneel 4
Afstandsbediening 6
Gebruik van de afstandsbediening 7
Display Voorpaneel 8

VOORBEREIDINGEN

LUIDSPREKERS OPSTELLEN EN INSTELLLEN..9

Luidsprekers 9

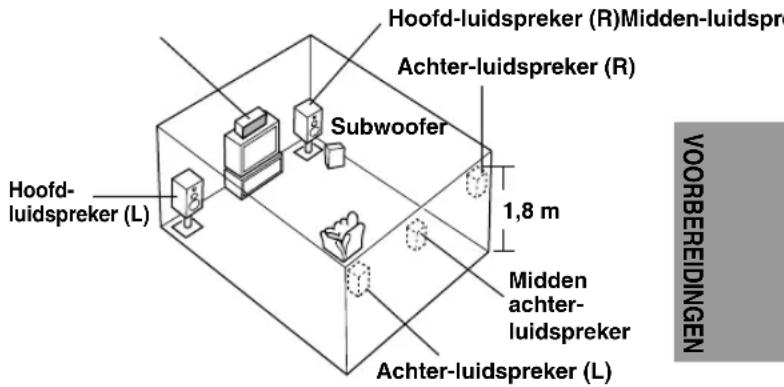

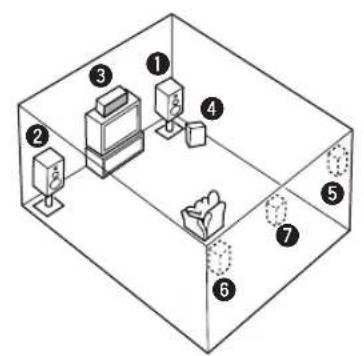

Opstellen van de luidsprekers 9
Aansluiten van dc luidspekers 10

AANSLUITINGEN 13

Voor u andere componenten gaat aansluiten 13
Aansluiten van videocomponenten 14
Aansluiten van audiocomponenten 16
Aansluten van de antennes 17
Aansluiten van externe versterkers 18
Aansluiten van een externe decoder 18

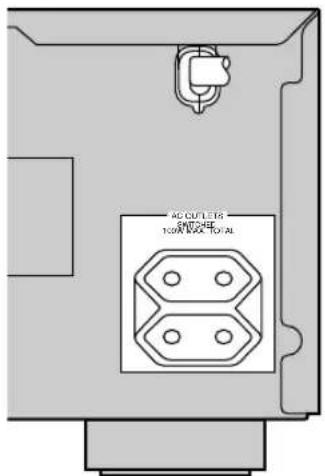

Aansluiten van netsnocren 19
Inschakelen van de stroom 19

LUIDSPREKER-INSTELLINGEN 20

INSTellenVAN HET UITGANGSNIVEAU

VAN DE LUIDSPREKERS 21

Voor u begint 21
Gebruik van de testtoon 21

BASISBEDIENING

BASISWEERGAVE 23

Ingangsfunctiones en aanduidingen 25
Selecteren van een geluidsveldprogramma 26

DIGITALE GELUIDSVELD BEWERKING (DSP) .. 29

Uitleg geluidsvelden 29
Hi-Fi DSP Geluidsveldprogramma's 29

CINEMA-DSP 30

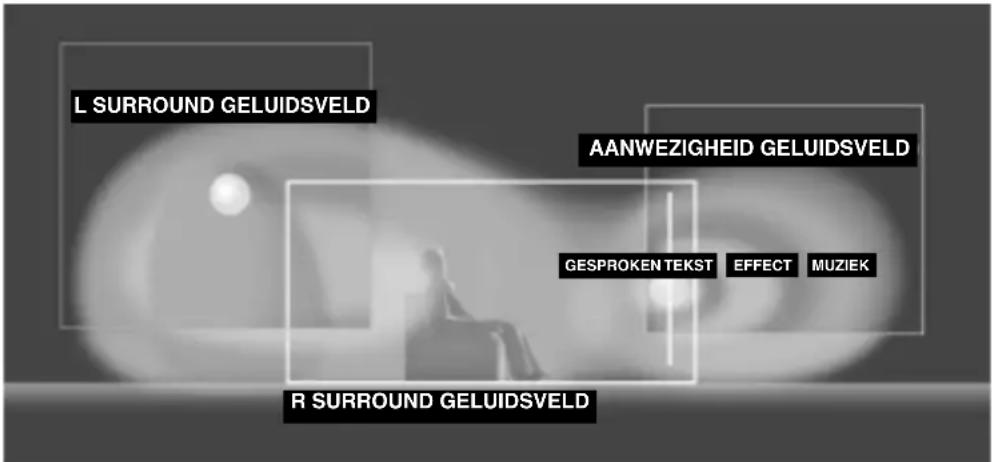

Het geluidsontwerp van de CINEMA-DSP
Geluidsveldprogramma's 30
CINEMA-DSPprogramma's 32

TUNER RX-V630RDS 34

Automatischenhandmatigafstemmen 34

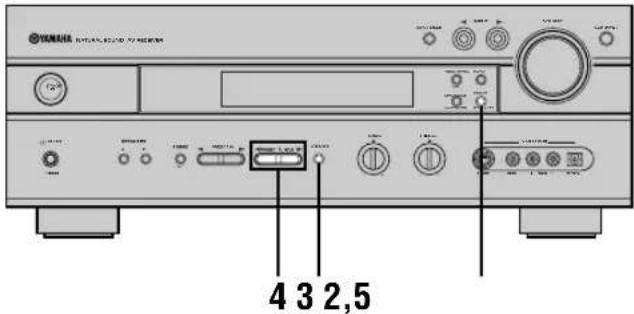

Voorprogrammeren van zenders 35
Afstemmen op een voorkeuzender 37

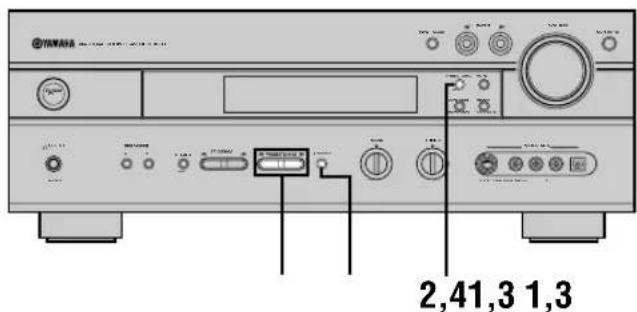

Verwisselen van voorkeuzegers 37

ONTVANGEN VAN RDS ZENDERS RX-V630RDS ... 38

Beschrijving RDS gegevens 38

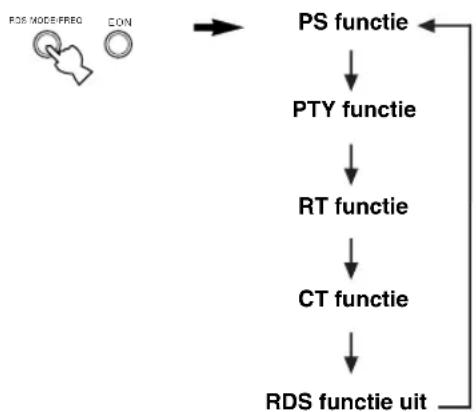

Veranderen van de RDS functie 38
PTY SEEK functie 39
EON functie 39

SLAAPTIMER 40

Instellen van de slaaptimer 40
Annuleren van de slaaptimer 40

OPNAME 41

GEAVANCEERDE BEDIENING

SET MENU (INSTELMENU) 42

Instellen van onderdelen via het SET MENU 43
1 SPEAKER SET (luidspreker instellingen) 43

2 LFE LEVEL (LFE niveau) 45
3 SP DLY TIME (luidspreker-vertraging) 45
4D.RANGE (dynamischbereik) 46
5 L/R BALANCE (balans tussen de linker en rechter hoofd-luidsprekers) 46
6 HP TONE CTRL (hoofdtelefoon toonregeling)..46
7 I/O ASSIGN (ingang/uitgang toewijzing) 46
8 INPUT MODE (begininstelling
ingangsfunctie) 47
9 DISPLAY SET (installing display) 47
10MEM. GUARD (geheugen vergrendeling) 47

KENMERKEN AFSTANDSBEDIENING 48

Setbedieningstoetsen 48
Invoeren van de fabrikantencode 49
Wissen van fabrikantencodes 49
Bcdienen van andere componenten 50

Ingebouwde 6-kanaals eindversterker

Minimum RMSuitgangsvermogen

(0,06%) THV, 20Hz - 20kHz,8)

Hoofd: 75W + 75W

Midden: 75 W

40 gemakkelijk toegankelijke voorkeuzezenders
Automatisch voorprogrammeren van voorkeuzegers
Mogelijkheid tot herschikken van voorkeuzedenders (voorkeuzedenders bewerken)

Andere kenmerken

96-kHz/24-bits D/A converter
"SET MENU" instalmenu om dit toestel optimaal af te stemmen op uw audio/ videosysteme
Testtoon-generator voor gemakkelijke instelling van de luidspreker-balans
6-kanaals ingang voor externe decoder
S-Video in- en uitgangsansluitingen
Component video in- en uitgangsaansluitingen
Optische en coaxiale digitale audio aansluitingen
Slaaptimer
Afstandsbediening met voorgeprogrammeerde fabrikantencodes

Over deze handleiding

• Dit document is de handleiding voor zowel de RX-V630RDS als de DSP-AX630SE. Aangezien de DSP-AX630SE Niet uitergerust is met een tuner, gelden de beschrijvingen voor het gebruik waarvan Niet voor de DSP-AX630SE. Voor de uitleg worden hoofdzakelijk gebruik gemaakt van afbeeldingen van de RX-V630RDS.
• geeft een handige tip bij de bediening aan.
• Sommige handelingen zijn möglichk met de toetsen op de afstandsbediening of via het hoofdtoestel zich. Waar de namen van de toetsen op de afstandsbediening afwijken van die op het hoofdtoestel worden de namen van de toetsen op de afstandsbediening in deze handleiding tussen haakjes toegevoegd.
• Deze handleiding kan gedrukt voor uw toestel geproduederd werden. Daarom is het möglichk dat bepaalde specifieaties van uw toestel tijdens dc fabricage bijvoorbeld ter wille van verbeteringen gewijzigd zijn. In een dergelijk geval verlenen wij voorkeur aan het verbeteren van het product boven de bijwerking van de handleiding.

DOLBY

DIGITAL·EX

PROLOGICII

Gefabricceerd onder licentie van Dolby Laboratories.

"Dolby", "Pro Logic", en het dubbele-D symbol voor handelsmerken van Dolby Laboratories.

VAN START

Controleren van de inhoud van de doos

Controleer de doos en kijk of de volgende toebehoren indediaad aanwezig+zijn.

Afstandsbediening

Batterijen (4) (AAA, R03, UM-4)
AfdekkingVIDEO AUX aansluitingen voorkant

RX-V630RDS

AM ringantenne

75 Ohm/300 Ohm
antenna-adapter (Model
voir het V.K.)

FM binnenantenne (Modellen voor de VS, Canada, China, Korea en algemene modellen)
(Modellen voor Europa, het V.K., Australie en Singapore)

Batterijen in de afstandsbediening zetten

Doe de batterijen in de juiste richting in het batterijvak door de + en - tekens op de batterijen te lately overeenkomen met de polariteitsmerktekens (+ en-) in het batterijvak.

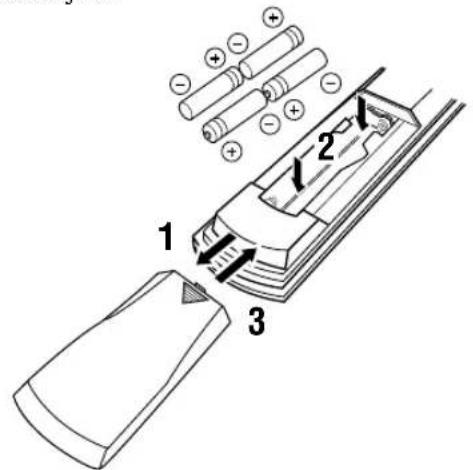

1 Druk op het teken en schuif de klep van de afstandsbediening af.
2 Doe de vier meegeleverde batterijen (AAA, R03, UM-4) overeenkomstig de aanuidingen in het batterijvak.
3 Schuif de klep terug op+zijn plaats tot deze vastklikt.

Opmerkingen over batterijen

• Vervang de batterijen wanneer u merkt: dat het bereik van de afstandsbediening minder worden; dat de indicator Niet knippert; of dat hetlicht ervan zwakker worden.
• Gebruik geen oude en weitere batterijen door elkaar.
• Gebruik geen verschillende soorten batterijen door elkaar (zoals alkali en mangean batterijen). Lees de aanwijzingen op de verpakking aandachtig door aangezien verschillende soorten batterijen qua vorm en klcur op elkaar hunnen lijken.
• Als de batterijen onverhoopt gelekt hebben, dient u ze onmiddelijk te verwijderen. Raak het UIT de batterijen gelekte materiaal Niet aan en LAST het Niet in contact komen met uw kleding enz. Maak het batterijvak goed schoon voor u er十几年e batterijen in doet.

Als de afstandsbediening langer dan 2 minuten zonder batterijen blijft, of als de batterijen leeg+zijn maar u ze in de afstandsbedieningThatzitten,zalde inhoud van het geheugen maybek gewist worden. Als het geheugen van de afstandsbediening gewist is,dient u er十几年e batterijen in te doen en moet u de fabrikantencode op nieuw invoeren die gewist zijn opnieuwprogrammeren.

BEDIENINGSORGANEN EN FUNCTIONS

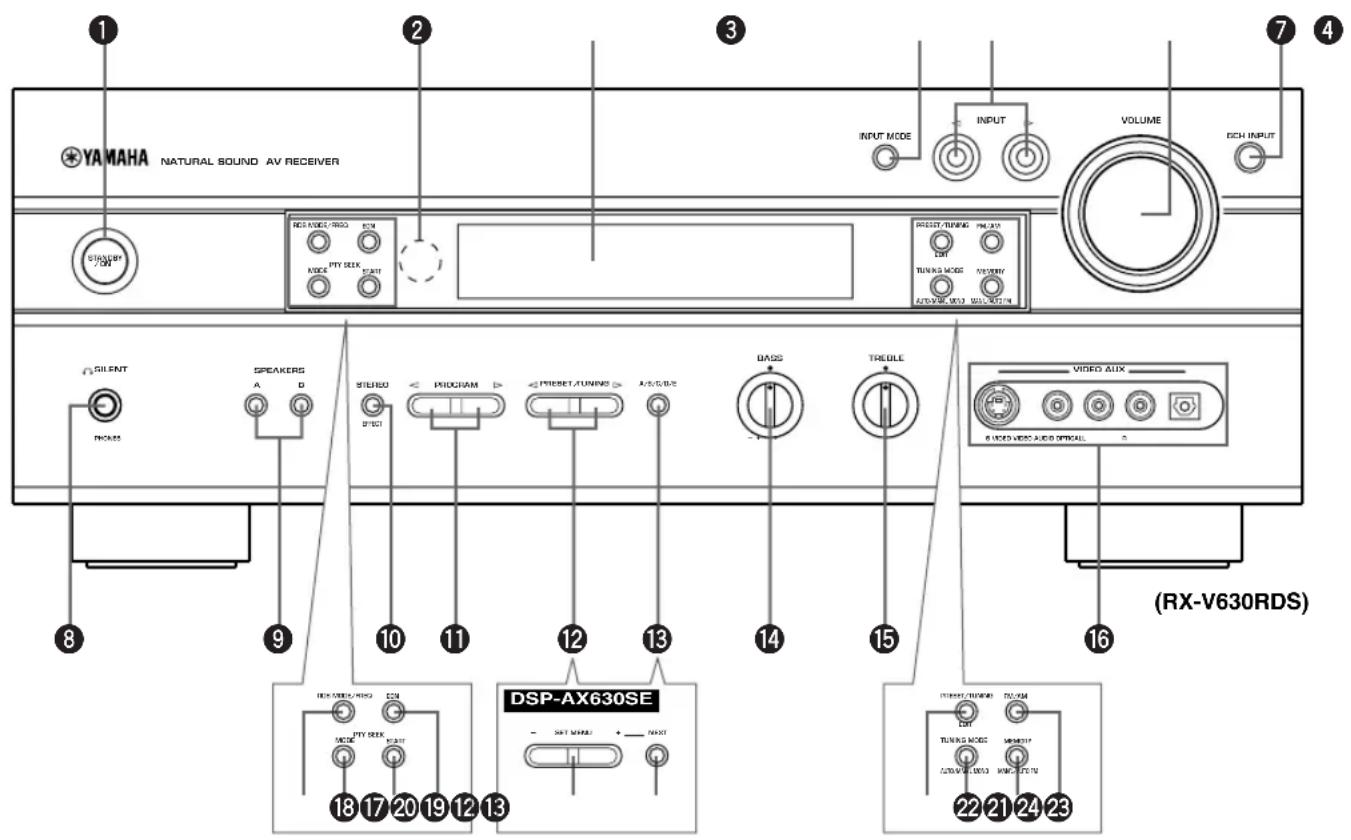

Voorpaneel

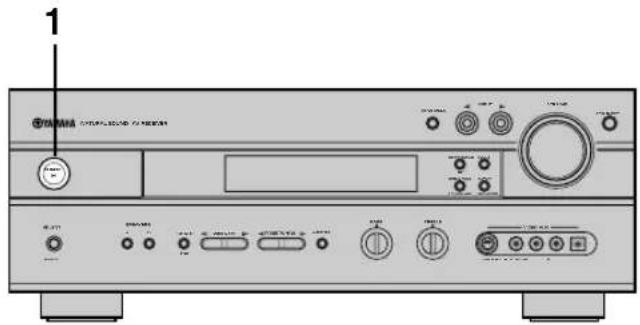

1 STANDBY/ON toets

Hiermee zet u het toestel aan ofuit (standby). Wanner u dit toestel aan zet, zult u een klik horen, waarna er een vertraging za optreden van 4 a 5 seconden voor dit toestel in staat is geluid te reproduceren.

Standby-stand

In de standby-stand blijdt dit toestel eenkleine hoeveelheid stroom verbruiken zodateh kan reageren op de infrarood signalen van de afstandsbediening.

Sensorafstandsbediening

Deze ontvangt de signalen van de afstandsbediening.

③ Display Voorpaneel

Hierop verschijnt de bedieningsinformatie van het toestel.

4 INPUT MODE toets

Hiermee selecteert u het prioriteitssignal (AUTO, DTS, ANALOG) voor signalbronnen die twee of meer soorten signalen leveren aan dit toestel. U kunt het prioriteitssignal niet instellen wonneer u 6CH INPUT als signalbronnen heeft ingesteld.

5 INPUT / toetsen

Hiermee selecteert u de signaalbron waar u maar wilt luisteren of lijken.

VOLUME draaiknop

Hiermee kunt u het volume van alle audiokanalen instellen. Dit heeft geen invloed op het OUT (REC)uitgangsniveau.

6CH INPUT toets

Hiermee selecteert u de signaalbron die is aangesloten op de 6CH INPUT aansluitingen. Dit audiosignaal krijgt voorrang boven de met INPUT < /> (of de ingangskeuzetooetsen op de afstandsbediening) geselecteerde signaalbron.

SILENT (PHONES hoofdtelefoon-aansluiting)

Via deze aansluiting kunt u het DSP effect beluisteren via een hoofdtelefoon. Wanner u een hoofdtelefoon heeft aangesloten, zullen er verder geen signalen worden geproducedr via de luidsprekers of de OUTPUT aansluitingen.

SPEAKERS A/B toetsen

Hiermee aunt u de set hoofd-luidsprekers die is aangesloten op de A en/of B aansluitingen aan of UIT zetten.

10STEREO/EFFECT toets

Hiermee(Int) u heen en weer schakelen tussen normale stereo weergave of weergave met DSP effecten. Wanner STEREO is geseleeteerd, worden signalen met 2 kanalen aan de linker en rechter hoofd-luidsprekers gestuurd zonder toegevoegde efecten en zullen alle Dolby Digital en DTS signalen (met uitzondering van het LFE kanaal) worden teruggemengd voor de linker en rechter hoofd-luidsprekers.

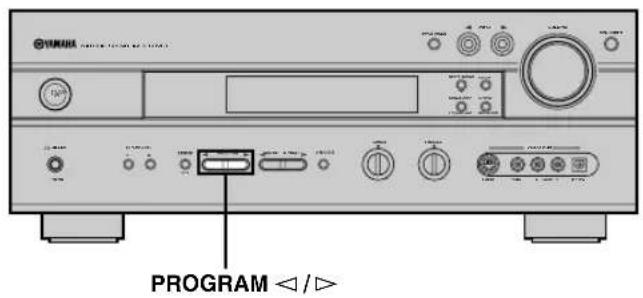

1 PROGRAM / toetsen

Hiermee kunt u het geluidsveldprogramma selecteren.

RX-V630RDS PRESET/TUNING / toetsen

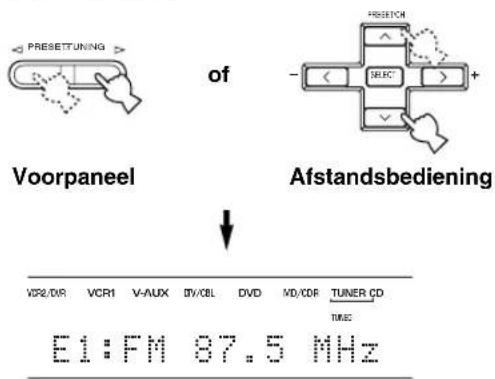

Hiermee(Int) de voorkeuzezenders 1 t/m 8 selecteren wanner de dubbele punt (:) op het display op het Voorpaneel staat, of de afstemmen op een bepaalde freundie wanner de dubbele punt (:) Niet op het display staat.

Verrichten van instellingen via het SET MENU.

RX-V630HDS A/B/C/D/E toets

Hiermee aunt u een van de groepen voorkeuzedeners A t/m E selecteren.

DSP-AX630SE NEXT

Hiermee kunt u de SET MENU instelfunctie openen.

BASS draaiknop

Hiermee(Int) de lage frequentriespons voor het linker en het rechter hoofdkanaal instellen.

Draai de draaiknop maar rechts om de lage tonen te versterken en draai de draaiknop maar links om de lage tonen te verzwakken.

15TREBLE draaiknop

Hiermee(Int) u de hoge frequentierespons voor het linker en hetrechtter hoofdkanaal instellen.

Draai de draaiknop maar rechts om de hoge tonen te versterken en draai de draaiknop maar links om de hoge tonen te verzwakken.

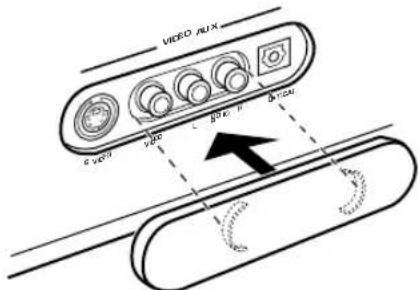

16VIDEO AUX aansluitingen

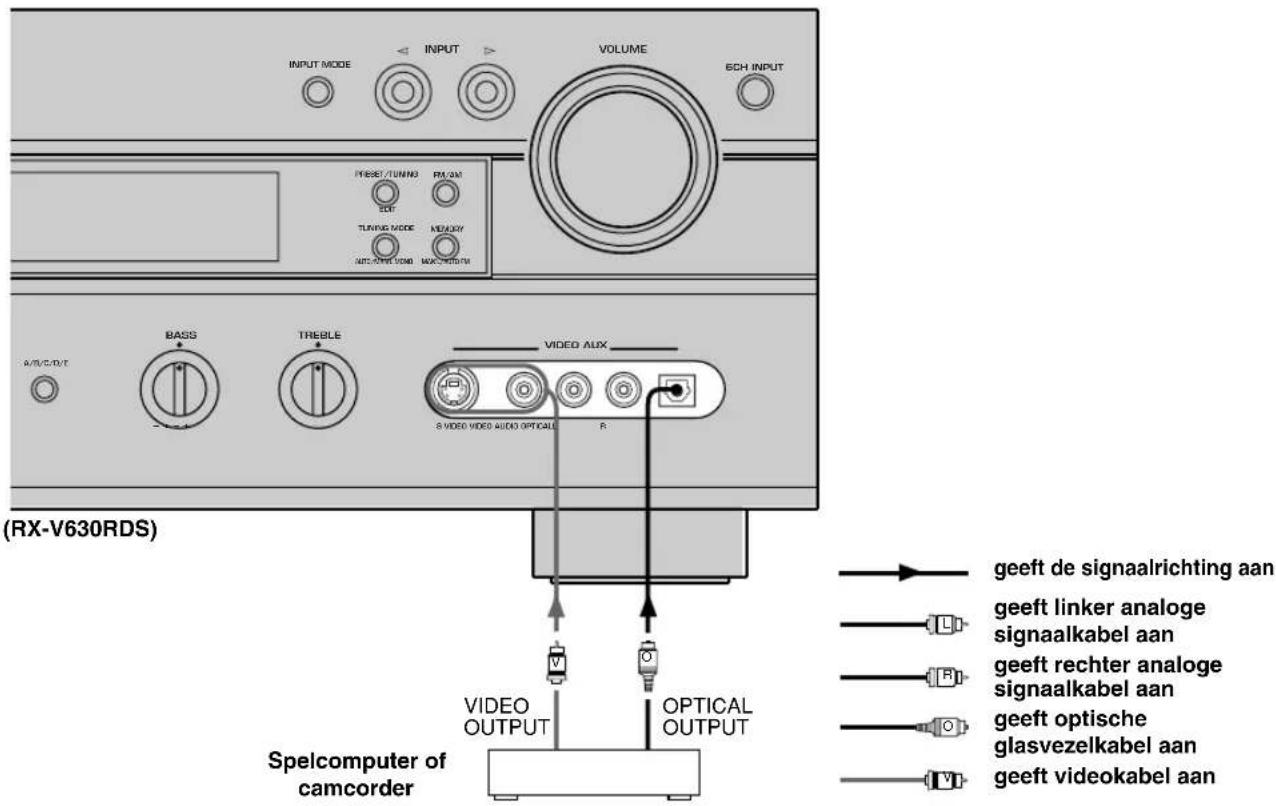

Dit zijn de aansluitingen voor audio- en videosignalen van een externe draagbare signalbron (een spelcomputer bijv.). Selecteer V-AUX als signalbron om de via deze aansluitingen ontvangen signalen te bekijken en beluisteren. Wanner u de VIDEO AUX aansluiting op het Voorpaneel Niet gebruikt, dient u de meegeleverde afdekking erop te zetten, zoals u kunt zien op de afbeelding. Bewaar deze afdekking goed wanner u dezeiet网点 geschrukt.

RX-V630RDS

17RDS MODE/FREQ toets

Bij ontvangst van een RDS zender kutn u metdezeteoets de displayfunctie omschakelenaar PS,PTY, RTen/of CT (als de zender ze RDs diensten ondersteunt) of kiezen voor display van de frequentie waarop afgestemd is.

13PTY SEEK MODE toets

Hiermee(Int) de PTY SEEK functie inschakelen om het toestel aan een programma van een bepaaldype te lately zoeken.

9PTY SEEK START toets

Druk op.Deze toets om het toestel te latent zoeken maar het met de PTY SEEK functie ingestelde programmatype.

20EON toets

Druk op deze tocts om het gewenste programmatype (NEWS, INFO, AFFAIRS, SPORT) te kiezen wonneer u automatisch wilt afstemmen op een radioprogramma van dat type.

2 PRESET/TUNING (EDIT) toets

Hiermee schakelt u de PRESET/TUNING / toetsenBeen en weer tussen het kiezen van een voorkeuzender en het afstemmen op een bepaalde freundie (ten teken waarvan de dubbele punt:) al of Niet getoond za worden).

Met.Deze toets kunt u ook twee voorkeuzenzenders vanplaats lately wisselen.

TUNING MODE (AUTO/MAN'L MONO) toets

Met deze toets kurz u schakelen:tussen automatisch en handmatig afstemmen.

MEMORY (MAN'L/AUTO FM) toets

Hiermee slaat u de huidige zender op in het geheugen.

2FM/AM toets

Met deze toecs schakelt u de radioBeen en weeer:tussen FM en AM.

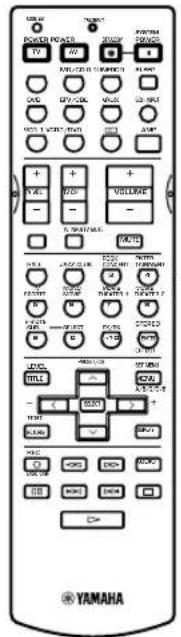

Afstandsbediening

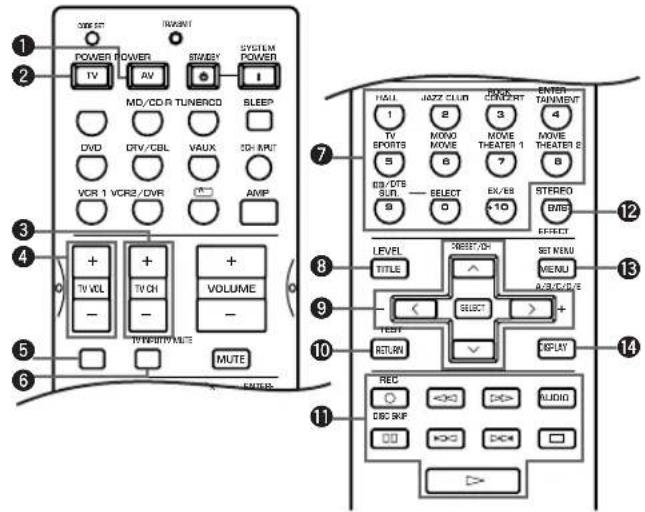

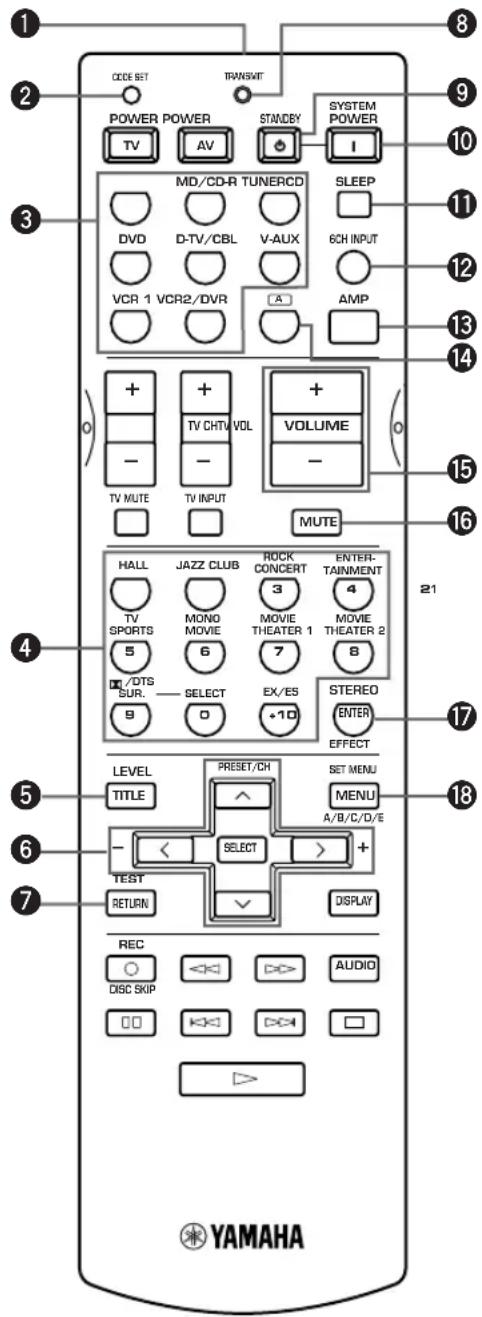

Dit hoogdstuk beschrijft de bedieningsorganen en functies van de afstandsbediening. De AMP functie要去 zich geselecteerd voor u het toestel(Intt bedieren.Zie "KENMERKEN AFSTANDBEDIENING" op de bladzijden 48t / m50

1Infraroodvenster

Vanachter dit venster worden de infraroodsignalen uit gezonden. Richt dit venster op de component die u wilt bedieren.

CODE SET toets

Deze toets worden gebruikt bij het instellen van fabrikantencodes (zie bladzijde 49).

3Ingangskeuzetooetsen

Hiermee selecteert u de signaalbron en stelt u de afstandsbediening in voor gebruik met de geselecteerde broncomponent.

4DSP geluidsveldprogramma-toetsen

Hiermee(Int) u een DSPprogramma instellen voor de versterkerfunctie (AMP).Druk herhaaldelijk op een van dcze toctsen om een bepaald geluidsveldprogrammauit de gewenste groep in te stellen.

LEVEL toets

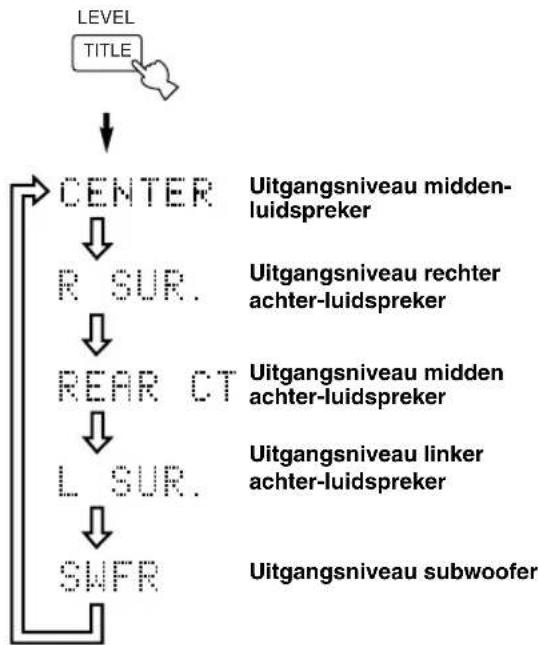

Hiermee selecteert u het in te stellen effectkanaal.

Overige toetsen

Dit gedeelte worden gebruikt bij het wijzigen en doorvoeren van instelleningen.

TEST toets

Hiermee schakelt u de testtoon in om de niveaus van de luidsprekers in te stellen.

TRANSMIT indicator

Dit lampje knippert wonneer de afstandsbediening signalen uitzendt.

STANDBY toets

Druk hierop om het hoofdtoesteluit (standby) te zetten.

10SYSTEM POWER toets

Hiermee aunt u het hoofdtoestel aan zetten.

1SLEEP toets

Met deze toets kunt u de slaaptimer inschakelen.

126CH INPUT toets

Hiermee selecteert u de signaalbron die is aangesloten op de 6CH INPUT aansluitingen.

AMP toets

Hiermee stelt u de afstandsbediening in op de AMP functie voor het bedieren van dit toestel.

A toets

Hiermee stelt u de afstandsbediening in bediening van een andere component (nietoodzakelijkkerwijs aangesloten op dit toestel) zonder de signaalbron voor dit toestel te veranderen.

15VOLUME + / - toetsen

Met deze toetsen kunt u het volume verhogen of verlagen.

16MUTE toets

Schakelt de geluidsweergaveijdelijk uit (dempen). Druk nogmaals op deze toets om de geluidsweergave te hervatten op het oorspronkelijk ingesteldeiveau.

STEREO/EFFECT toets

Hiermee kunt uBeen en weer schakelen tussen normale stereo weergave of weergave met DSP efecten. Wanneer STEREO is geseleeteerd, worden signalen met 2 kanalen aan de linker enrechtter hoofd-luidsprekers gestuurd zonder toegevoegde effecten en zullen alle Dolby Digital en DTS signalen (met uitzondering van het LFE kanaal) worden teruggemengd voor de linker enrechtter hoofd-luidsprekers.

18SET MENU toets

Hiermee schakelt u de SET MENU instelfunctie in.

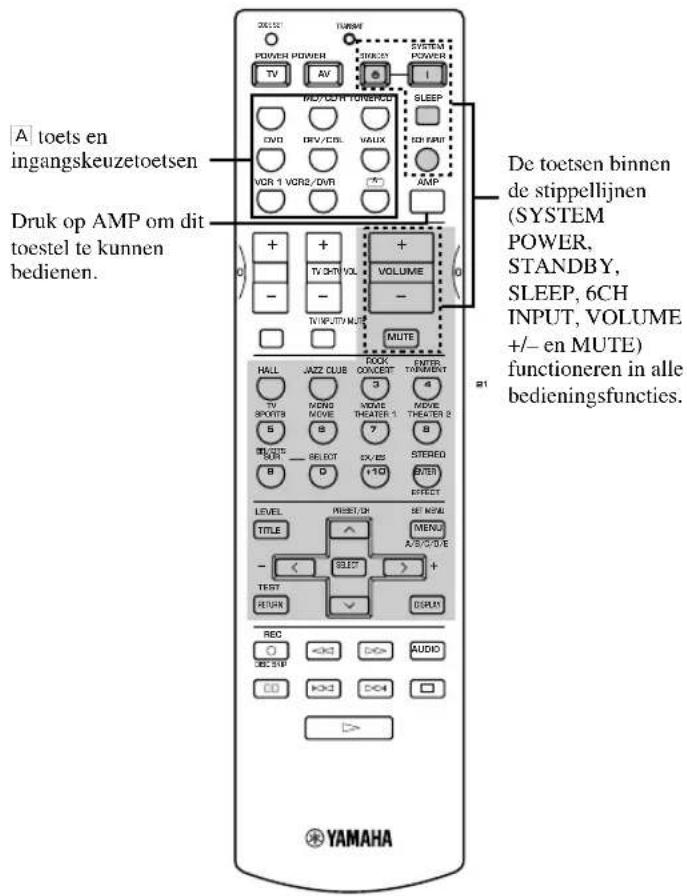

Gebruik van de afstandsbediening

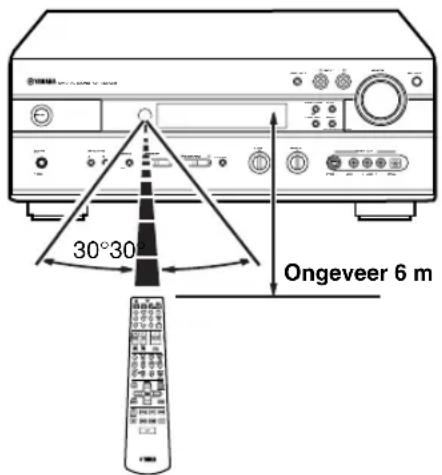

De afstandsbediening zendt een gerichte infrarode straaluit. U moet waarom de afstandsbediening direct op de sensor op het hoofdttoestelrichten wanneer u dit met deafstandsbediening wilt bedieren.

■ Omgaan met de afstandsbediening

• Mors geen water of andere vloeistoffen op de afstandsbediening.
• Laat de afstandsbediening nicht vallen.

• Stel de afstandsbediening Niet bloot aan deze omstandigheden:

• hoge vochtigkeit of temperatuur, zoals in de buurt van een verwarming, kachel of badkuip;

• stof; of
• zeer lage temperature.

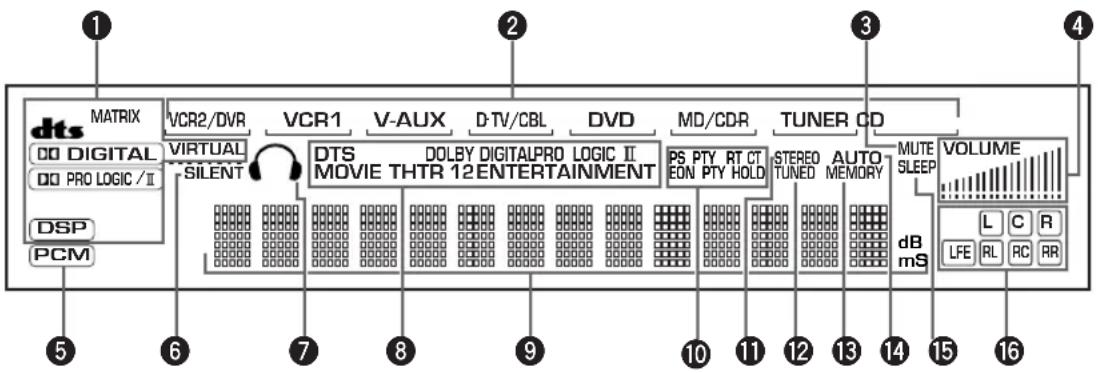

Display voorpaneel

(RX-V630RDS)

1Processor indicators

Licht op wanner de dts, DIGITAL, VIRTUAL, PROLOGIC/ of DSP functie in werkung is.

MATRIXlicht op wanneer de Dolby Digital EX decoder of de voor DTS-ES geschikte decoder worden geschakeld.

Laat met een soort cursor de huidige signaalbron zien.

MUTE indicator

Deze indicator gaat knipperen wanneer u het geluid tijdelijk hebtsuitgeschakeld (gedempt).

4VOLUME niveau-aanduiding

Deze balkjes geben het volumeniveau aan.

PCM indicator

Deze Licht op wanner het toestel PCM (pulscodemodulatie) digitale audiosignalen produceert.

6SILENT indicator

Licht op wanneer er een hoofdtelefoon is aangesloten terwijl de digitale geluidsveldprocessor in werkig is.

7Hoofdtelefoon indicator

Deze indicator zar oplichten wanner er een hoofdtelefoon aangesloten is.

DSPprogramma-indicators

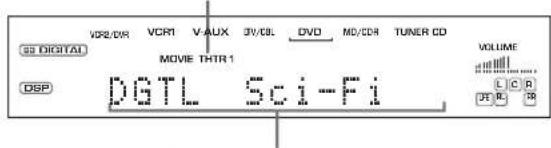

De naam van het geseleede DSP digitale geluidsveldprogramma za oplichten wanneer u het ENTERTAINMENT, MOVIE THEATER 1, MOVIE THEATER 2 of DDS SURROUND DSP programma hebft ingesteld.

Multi-informatie display

Hierop verschijnt het huidige DSP geluidsveldprogramma en andere informatic wanner u instellenen wijzigt.

RX-V630RDS

10RDS indicator

De naam (namen) van de RDS gegevens die worden geleverd door de RDS zender waar u op hebft afgestemd za (zullen) oplichten.

De EON indicator zal oplichten wanner er is afgestemd op een RDS zender met EON gegevens over andere zenders.

De PTY HOLD indicator zal oplichten wanner er gezocht wordenaar zenders in de PTY SEEK Zoekfunctie.

1STEREO indicator

Licht op wonneer de "AUTO" afstem-indicator aan is en het toestel een sterk FM stereo signal ontvangt.

TUNED indicator

Licht op wanner dit toestel op een zender afstemt.

3MEMORY indicator

Knippert als een zender kan worden opgeslagen.

14 AUTO indicator

Laat zien dat de tuner automatisch aan het afstemmen is.

SLEEP indicator

Deze indicator Licht op wanneer de slaaptimer is ingeschakeld.

16Ingangskanalen indicators

Deze gehen de kanalen aan waaruit het ontvangen ingangssignaal bestaat.

Luidsprekers

Dit toestel is ontworpen voor gebruik met een systeme bestaande uit 6 luidsprekers, met linker en rechtter hoofd-luidsprekers, linker enrechtter achter-luidsprekers en met luidsprekers in het midden, voor enchyter. Als verschillende merken luidsprekers (met verschillende weergave-karakteristieken) door elkaar gebruikt, is het可想而知 dat bijvoorbeeld een menselijk stem of andere geluiden Niet vloeendi kan worden weergegeven. Wij raden u waarom aan luidsprekers vandezelfde fabrikant of luidsprekers metdezelfde weergave-karakteristieken te gebruiken.

De hoofd-lss wo gebr voor WG van de belangrijkste signalen plus de effectgeluiden. Dit zullen waarschijnlijk de luidsprekers van uw huidige stereosysteme sein. Dechter-luidsprekers worden gebruikt voor effect- en surroundgeluiden. De midden-luidspreker is bedoeld voor weergave van geentreerde geluiden (dialogen, vocalen enz.). De middenchter-luidspreker werkt als aanvulling op de (linker en rechter) achefter-luidsprekers en zorgt voor realistischer overgangenussen geluiden van voren en van achteren.

Voor de hoofd-luidsprekers dient u modellen met een zeer hoog prestatieniveau te nemen, met voldoende vermogen voor het maximum uitgangsvermogen van uw audiosystem. De andere luidsprekers hoeven Niet aan dergelijk hoge eisen te voldoen. Voor een zeer accurate plaatsing van de geluidsweergave is hetijken aan te bevelen modellen te gebruiken die gelijkwaardig zijn aan de hoofd-luidsprekers.

■Gebruik van een subwoofer verdiept het geluidsveld

U kunt uw systeme verder uitbreiden met een subwoofer. Een subwoofer helpt nicht alleen bij de weergave van de lage tonen via een of alle kanalen, maar ook bij het zuiver weergeven van het LFE (Lage Frequentie Effecten) kanaal van Dolby Digital of DTS signalen. Het YAMAHA Active Servo Processing Subwoofer System is ideaal voor een natuurlijke en levendige reproductie van de lage tonen.

Opstellen van de luidsprekers

Raadpleeg de volgende afbeelding wanner u uw luidsprekers gaat opstellen.

■Hoofd-luidsprekers

Zet de linker en rechtier hoofd-luidsprekers op gelijke afstanden van de belangrijkste luisterplek. De afstand van elk van deze luidsprekers tot de video-monitor要去 ook gewelijk zijn.

■Midden-luidspreker

Breng de voorkant van de midden-luidspreker in lijn met de voorkant van het beeldscherm van de video-monitor. Plaats de luidspreker zo zich möglichk bij de monitor, bijvoorbeeld er direct onder of er bovenop en midden tussen de hoofd-luidsprekers.

■ Achter-luidsprekers

Plaats deze luidspekers achefter de luisterplek en richt ze een beetje maar binnen, ongeveer 1,8m boven de vloer.

■Midden hinter-luidspreker

Plaats deze midden:tussen de linker en rechter ache terluidsprekers opdezelfde hoogte van de vloer.

Subwoofer

Deplaatsing van de subwoofer is nichtkritiek, vanwege het ongerichte karakter van de lage tonen. Het is wel better de subwoofer in de buurt van de hoofd-luidsprekers teplaatsen. Keer de subwoofer een beetje aan het midden van de ruimte om weerkaatsingen via de wanden te verminderen.

Opmerking

• Als u geen effect-luidsprekers gezruikt (achter- midden- en/of midden-acht), dient u de SPEAKER SET instellenen via het SET MENU zo te wijzigelen dat deze signalen maar andere aansluitingen waarup u wel luidsprekers heeft aangesloten worden geleid.

LET OP

Gebruik magnetisch afgeschermde luidsprekers. Als dit type luidspreker nog steeds het beeld van uw TV of monitor verstoord, zet ze dan verder bij de beeldbuis vandaan.

Aansluiten van de luidsprekers

Let er op dat u de linker (L) en de rechter (R) kanalen en ook de "+" (rood) en "-" (zwart) polariteit van de luidsprekers op de juiste manier aansluit. Als u de aansluitingen ondeugdelijk zich, zullen de luidsprekers geen geluid produceren en als u luidsprekers verkeerd om aansluit (+ op -), zal de geluidsweergave onnatuurlijk zich en weinig lage tonen bevatten.

LET OP

• Gebruik uitsluitende met de op het achterpaneel van dit toestel aangegeven impedantie.
• Zorg ervoor dat de luidsprekerdraden elkaar Niet hunnen raken en ook geen metalen onderdelen van het toestel hunnen raken. Hierdoor kan het toestel zowel als de luidsprekers beschadigd raken.

Indien nodig kunt u na het opstellen en aansluiten met SET MENU de instellenen voor de luidsprekers wijzigen zodate deze overeenkomen met het+aantal en de afmetingen van de luidsprekers in uw configuratie.

■Luidsprekerkabels

Een luidsprekersnoer besteht eigennenijk uit een paar van isolatie voorziene draden naast elkaar. Een van deze draden heeft een afwijkende kleur of vom, misschien heeft ze een streepje, een groef of een ribbel.

1 Strip ongeveer 10 mm van de isolatie van de uiteinden van beiden draden.
2 Draai de blote uiteinden van de draden in elkaar om kortsluiting te voorkomen.

■Aansluten op de SPEAKERS aansluitingen

Rood: positief (+)
Zwart: negatief (-)

1 Draai de knop van de aansluiting los.
2 Steek alleen het blote stukje draad in de opening in de zijkant van de aansluiting.
3 Draai de knop wee vast.

■MAIN SPEAKERS aansluitingen

U kunt hier indien gewenst twee luidsprekersystemen aansluiten. Als u slechts een enkel luidsprekersysteme gebrukt, kunt u kiezen of u de MAIN A of MAIN B aansluiting wilt gebruiken.

■REAR SPEAKERS aansluitingen

U kunt hier eenchyter-luidsprekersysteme aansluiten.

■CENTER SPEAKER aansluitingen

U kunt hier een midden-luidspreker aansluiten.

■REAR CENTER SPEAKER aansluitingen

U kunt hier een midden acheer-luidspreker aansluiten.

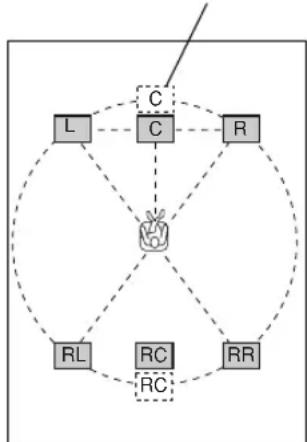

De afbeelding toont de opstelling van de luidsprekers in de kamer.

■De SUBWOOFER aansluiting

Wanner u een subwoofer met ingebouwde versterker gebrukt, inclusief het YAMAHA Active Servo Processing Systeem, dient u de ingangsansluiting van het subwooersystem te verbinden met deze aansluiting. De zeer lage tonen voor de hoofd-, midden- en/of acheterkanalen worden dan maar deze aansluiting gestuurd overeenkomstig uw SPEAKER SET instelleningen. De LFE (Lage Frequentie Effecten) signalen voor Dolby Digital of DTS materiaal worden eveneens waar deze aansluiting gestuurd overeenkomstig uw SPEAKER SET instelleningen.

Opmerkingen

• De afsnijfrequentie voor de SUBWOOFER aansluiting is 90Hz
• Als u geen subwoofer gezrukt, dient u de signalen voor de linker en rechter hoofd-luidsprekers toe te wijzen door de instelling van het onderdeel "1E BASS" van de luidspreker-installingen (SPEAKER SET) onder het SET MENU te wijzigen maar MAIN.
• Gebruik de bedieningsorganen van de subwoofer zich om het volume waarvan te regelen. Het is ook möglichk het volume in te stellen via de afstandsbediening van dit toestel (zie "REGELEN VAN DE NTVEAUS VAN DE EFFECT-LUIDSPREKERS" op bladzijde 51).

■IMPEDANCE SELECTOR Impedantie keuzeschakelaar

WAARSCHUWING

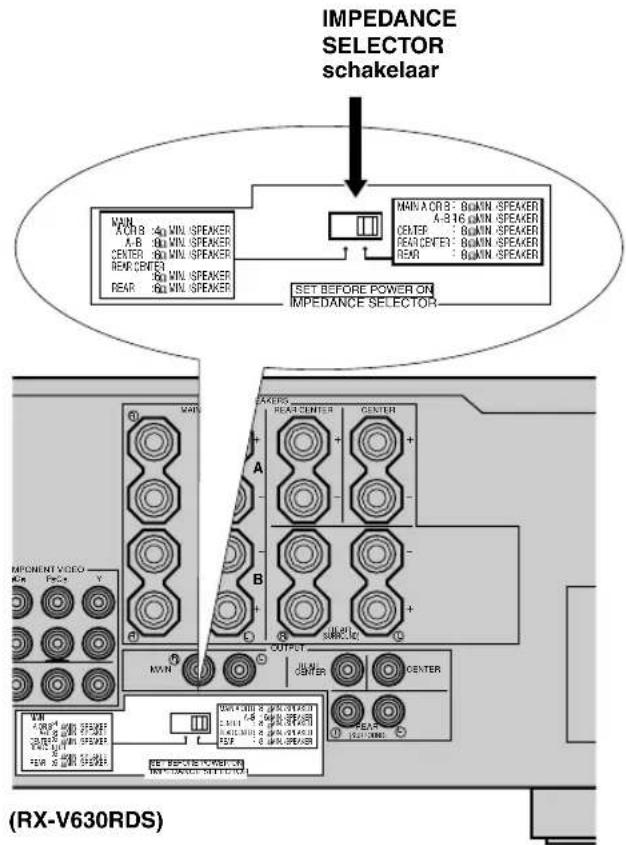

Verzet de impedantie keuzeschakelaar (IMPEDANCE SELECTOR) Niet verwijl het toestel is ingeschakeld, waar dit het toestel kan beschadigen. Als dit toestel Niet inschakelt wanneer er op de STANDBY/ON (of SYSTEM POWER) toets worden gedrukt, is het möglichk dat de impedantie keuzeschakelaar (IMPEDANCE SELECTOR) wellicht Niet goed in een van de twee mogelijkke standen staat. In dit geval dient u de keuzeschakelaar goed in de juiste stand te zetten verwijl het toestel uit (standby) staat.

Zet de schakelaar in de juiste stand (links of rechts) aan de hand van de impedantie van de luidsprekers in uw systeme. Verzet deze schakelaar alleen wonneer het toestel uit (standby) staat.

Stand	Luidspreker	Impedantie
Links	Hoofd	Als u een paar hoofd-luidsprekers gebruikt, moet de impedantie van elke luidspreker tenminste 4 Ω bedragen.Als u twe ce paar hoofd-luidsprekers gebruikt, moet de impedantie van elke luidspreker tenminste 8 Ω bedragen.
	Midden	De impedantie moet tenminste 6 Ω bedragen.
	Midden ache ter	De impedantie moet tenminste 6 Ω bedragen.
	Achter	De impedantie van elke luidspreker moet tenminste 6 Ω bedragen.
Rechts	Hoofd	Als u een paar hoofd-luidsprekers gebruikt, moet de impedantie van elke luidspreker tenminste 8 Ω bedragen.Als u twee paar hoofd-luidsprekers gebruikt, moet de impedantie van elke luidspreker tenminste 16 Ω bedragen.[Alleen modellen voor Canada] De impedantie van elke luidspreker moet tenminste 8 Ω bedragen.
	Midden	De impedantie moct tenminste 8 Ω bedragen.
	Midden ache ter	De impedantie moet tenminste 8 Ω bedragen.
	Achter	De impedantie van elke luidspreker moet tenminste 8 Ω bedragen.

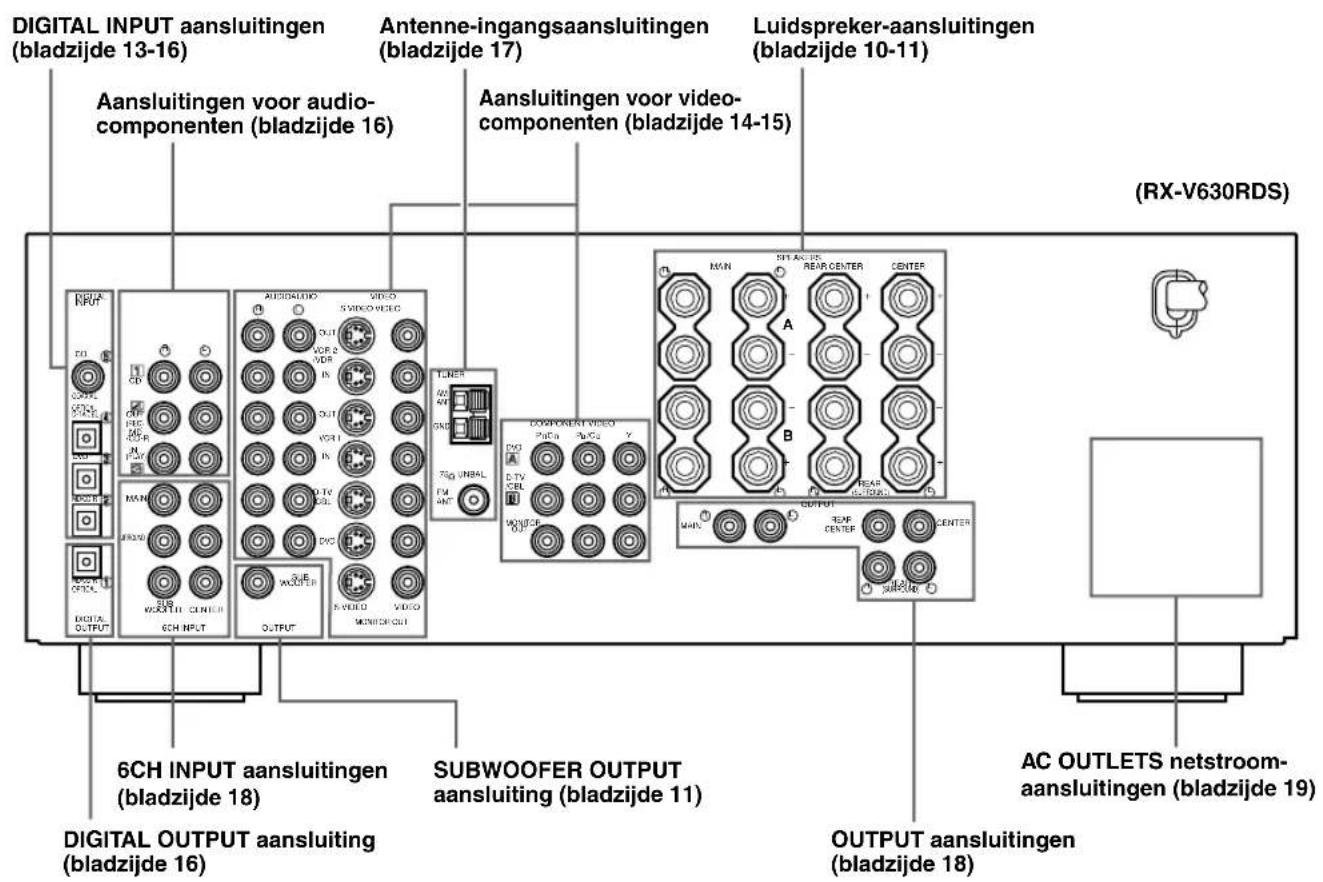

AANSLUITINGEN

Voor u andere componenten gaat aansluten

LET OP

Sluit dit toestel en andere componenten Niet aan op de netspanning voor u alle aansluitingenussen de componenten heeft gemaakt.

• Let er op dat u alle aansluitingen op de juiste manier maakt, dus L (Links) op L, R (Rechts) op R, “+” op “+” en “-” op “-”. Sommige componenten haben afwijkende aansluitingen of afwijkende benamingen voor de aansluitingen. Raadpleeg waarom de handleiding van elk van de op dit toestel aan te sluiten componenten.
• Wanner u andere YAMAHA audiocomponenten (zoals een cassettedeck, MD-recorder en CD-speler of -wisselaar), dient u deze te verbinden met de aansl met hetzelfde nummer; 1, 3, 4 enz. YAMAHA gelebruikt voor alhaar producten hetzelfdelle labelsystem.
• Nadat u alle aansluitingen heeft gemaakt, moet u ze nog een keer allemaal nalopen om te zien of alles in orde is.
• De naam van de aansluiting komt overeen met de aanduidingen bij gebruik van de ingangskeuzetoetsen.

■Digitale aansluitingen

Dit toestel heeft digitale aansluitingen om digitale signalen direct door te given via hetzij coaxiale, hetzij optische glasvezelkabels. U kunt de digitale aansluitingen gebruiken om PCM, DTS en Dolby Digital bitstromen te verwerken. Om te konnen genieten van multikanaals weergave van DVD materiaal enz. met DSP effecten, dient u digitale aansluitingen te make. Alle digitale ingangsaansluitingen zijn geschikt voor digitale signalen met een bemonsteringsfrequentie van 96kHz

Opmerking

• De OPTICAL aansluitingen van dit toestel voldoen aan de EIA standaard. Als u een optische glasvezelkabel gekruikt die nicht aan deze standaard voldoet, is het möglichk dat het toestel Niet maar behoren kan functioneren.

Aansluiten van videocomponenten

Raadpleeg tevens de aansluitvoorbeelden op de volgende bladzijde.

Soorten video-aansluitingen

Dit toestel is uitergerust met de volgende drie soorten video-aansluitingen:

VIDEO aansluiting

Voor een conventioneel composiet (samengesteld) videosignaal.

SVIDEO aansluiting

Via deze aansluiting worden kleur en luminantie (helderheid) geschienen doorgegeven waardoor een hogere beeldkwaliteit worden bereikt.

3 COMPONENTVIDEOaansluitingen

Via deze aansluitingen worden beeldbepalende kleurverschillen (P_B / C_B,P_R / C_R) en luminantie (helderheid) geschienen doorgegeven waardoor de Beste beeldkwaliteit worden verkreten.

• Elk van deze video-aansluitingen werkkt onafhankelijk van de andere. Signalen die binnenkomen via de composiet video, S-video of component video-ingangsaansluitingen worden uitsluitend gereproduedd via de bijbehorende composiet, S-video of component video-uitgangsaansluitingen.
  Maak gelebruik van los verkrijgbare kabels met de juiste stekkers en andere kenmerken voor het makeen van de vereiste aansluitingen.
• De oemschrijving van de component video-aansluitingen kan垦s anders op de andere componenten in uw system (bijv. Y, G, C_R / Y P_B P_R / Y B-Y, R-Y cnz.). Bij gebruik van dcze aansluitingen dient u waarom tevens de handleiding van de andere betrokken component te raadplegen.

■Aansluiten van een videomonitor

Sluit de video-ingangsaansluiting van uw monitor aan op de MONITOR OUT VIDEO aansluiting.

Opmerking

• Als u dit toestel aansluit op een broncomponent via de S-video (of component video) aansluitingen, dient u uw monitor eveneens aan te sluiten via S-video (of component video) aansluitingen.

■Aansluiten van een DVD-speler/ digitale TV/kabel-TV

Verbind de optisch digitale audio-uitgangsaansluiting van de component met de DIGITAL INPUT aansluiting en de video-uitgangsaansluiting van deze component met de VIDEO aansluiting van dit toestel. Sluitervolgens de AUDIO aansluitingen van de component aan op de AUDIO aansluitingen van dit toestel.

• Als uw video-component is voorzien van een S-video of component video uitgangsaansluiting, kut u de S-video uitgangsaansluiting van de component verbinden met de SVIDEO aansluiting van dit toestel, of de component videouitgangsaansluitingen van de component met dc COMPONENT VIDEO ingangsaansluitingen van dit toestel.
• De AUDIO aansluitingen zijn mede bedoeld voor een videocomponent zonder optisch digitale uitgangsaansluiting. Multikanaals weergave kan darüber nicht worden verkreten met audiosignalen die binnenkomen via de AUDIO aansluitingen.

■Aansluiten van een spelcomputer of camcorder

Verbind de optisch digitale audio-uitgangsaansluiting van uw video-component met de OPTICAL aansluiting op het voorpaneel en verbind de video-uitgangsaansluitingen van dcze component met de VIDEO aansluiting op het voorpaneel.

• Als uw video-component is voorzien van een S-video uitgangsaansluiting, kut u de S-video uitgangsaansluiting van de component verbinden met de SVIDEO aansluiting van dit toestel.
• De AUDIO aansluitingen zijn mcde bedoed voor een videocomponent zoals een camcorder zonder optisch digitale uitgangsaansluiting.

■Aansluiten van een videorecorder of digitale videorecorder (DVR)

Verbind de audio-ingangsaansluitingen van uw video-component met de AUDIO OUT aansluitingen en verbind de video-ingangsaansluiting van deze component met de VIDEO OUT aansluiting van dit toestel om beelden te konnen opnemen.

Verbind de audio-uitgangsaansluitingen van uw video-component met de AUDIO IN aansluitingen en verbind de video-uitgangsaansluiting van deze component met de VIDEO IN aansluiting van dit toestel om videomaterialiaal afgespeeld op de broncomponent via dit toestel te kunnen weergeven.

U kunt een tweede videorecorder of digitale videorecorder aansluiten via de VCR 2/DVR aansluitingen.

• Als uw video-component is voorzien van een S-video ingangsaansluiting, kut u de S-video ingangsaansluiting van de component verbinden met dc S VIDEO OUT aansluiting van dit toestel.
• Als uw video-component is voorzien van een S-video uitgangsaansluiting, kut u de S-video uitgangsaansluiting van de component verbinden met de S VIDEO IN aansluiting van dit toestel.

Opmerkingen

• Wanner u eenmaal een component waarmee kan worden opgenomen heeft aangesloten op dit toestel, dient u deze alg indingschakeld te houden wanner u dit toestel gebrukt. Als de stroom van een dergelijke component wordtuitgeschakeld, kan de weergave van andere componenten gestoord worden.
• Dit toestel heeft geschienen circuits voor S-video en component videosignalen. Zorg er.daarom voor dat dit toestel zowel op de broncomponenten als op de component waarmee u wilt opnemen is aangesloten via bezelfde soort video-aansluitingen.

Aansluiten van audiocomponenten

■Aansluiten van een CD-speler

Verbind de coaxial digitaleuitgangsaansluiting van uw CD-speler met de DIGITAL INPUT CD aansluiting.

• De AUDIO aansluitingen zijn beschikkaar voor een CD-speler zichonder coaxiaal digitale uitgangsaansluiting.

■Aansluiten van een CD-recorder of MD-recorder

Verbind de optisch digitale ingangsaansluiting van uw CD- of MD-recorder met de DIGITAL OUTPUT MD/CD-R aansluiting om digitale opnamen möglich te maken.

Verbind de optisch digitale uitgangsaansluiting van uw CD- of MD-recorder met de DIGITAL INPUT MD/CD-R aansluiting om op de opname-apparatuur afgespeeld materiaal via dit toestel te kunnen weergeven.

• De AUDIO aansluitingen zijn beschikkaar voor een CD-of MD-recorder zonder optisch digitale in- of uitgangsaansluitingen.

Opmerkingen

• Wanner u opname apparatuur aansluit op dit toestel, dient u deze apparatuur ingeschakeld te houden terwijl u dit toestel gebruikt. Als de stroom is uitgeschakeld, is het möglichk dat dit toestel de geluidssignalen van andere apparatuur verrormt.
• De DIGITAL OUTPUT aansluiting en de analoge OUT (REC) aansluitingen zijn geheel van elkaar gescheiden. Digitale signalen worden uitsluitend gereproduedd via de DIGITAL OUTPUT aansluitingen, verwijl de OUT (REC) aansluiting uitsluitend analoge signalen reproduceert.

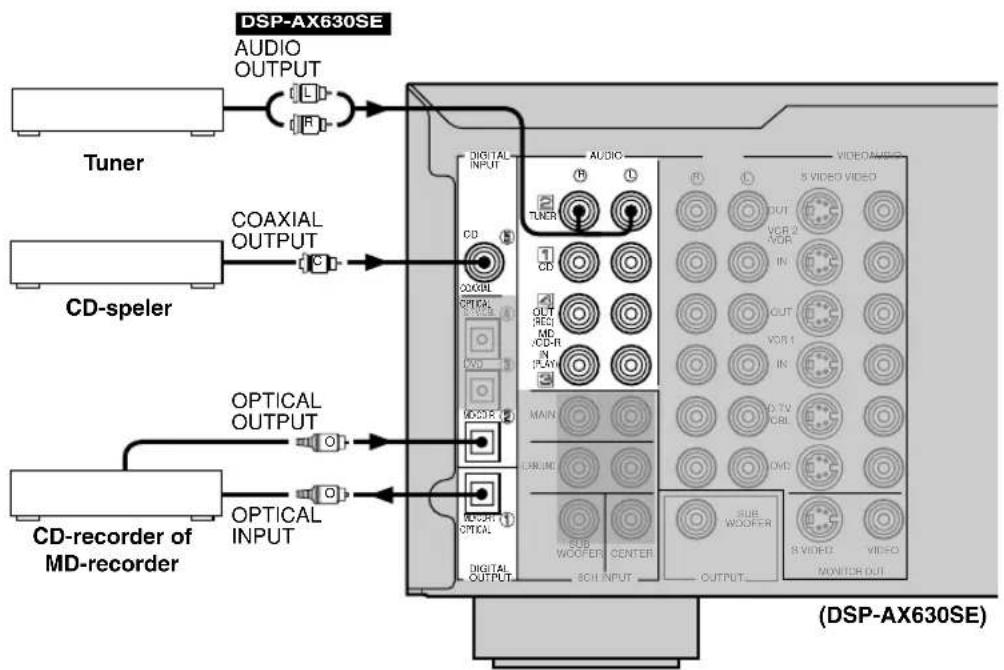

DSP-AX630SE Aansluiten van een tuner

Verbind de uitgangsaansluitingen van uw tuner met de TUNER aansluitingen.

geeft de signaalrichting aan
- geeft linker analoge signaalkabel aan
geeft rechter analoge signaalkabel aan
geeft coaxiale kabel aan
geeft optische glasvezelkabel aan

Aansluten van de antennes RX-V630RDS

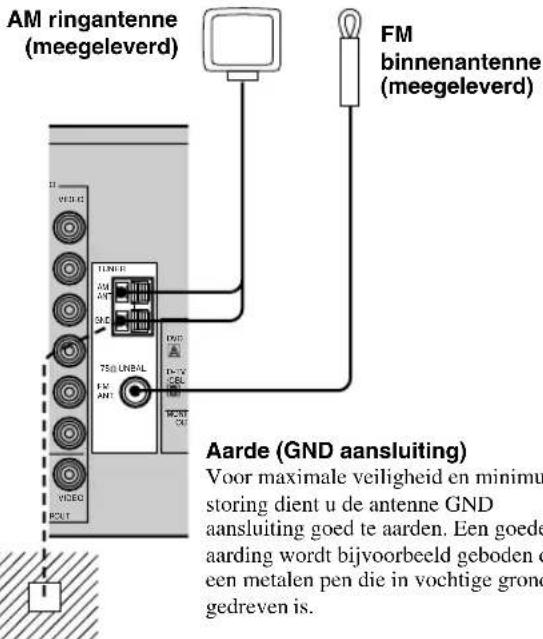

Dit toestel worden geleverd met zowel een AM als een FM binnenantenne. In de meeste gezallen zullen deze antennes zorgen voor een voldoende ontvangst.

Sluit de antennes op de juiste wijze aan op de waarvoor bestemde aansluitingen.

75 Ohm/300 Ohm antenna-adapter (Model voor het V.K.)

1

Maak de meegeleverde 75 Ohm/300 Ohm antenna-adapter open.

2

Snijd of knip de mantel van de 75 Ohm coaxkabel Zoals afgebeeld en kaak deze klaar voor de aansluiting.

3

Knip de draad en verwijder deze.

4

Druk samen met eentang.

Druk samen met een tang.

Doe de draad in de sleuf.

5

Doe de draad uit de kabel in de sleuf en druk deze vast met een tang.

■Aansluiten van de AM ringantenne

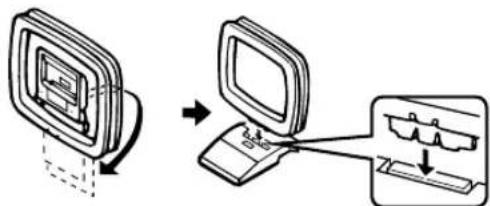

1Zet de AM ringantenne in elkaar en sluit deze cervolgens aan op het toestel.

Druk op het lipje en steek de draden van de ringantenne in de AM ANT en GND (aarde) aansluitingen.

3Zet de AM ringantenne zo neer dat u de beste ontvangst krijgt.

Opmerkingen

• Zet de AM ringantenne zo ver möglichk bij dit toestel vandaan.
• De AM ringantenne要去 aangesloten blijven, ook al heeft u een AM buitenantenne op dit toestel aangesloten.

Een op de juiste manier aangesloten buitenantenne\ biedt een betere ontvangst dan een binnenantenne. Als\ u de ontvangst slecht vindt, kan een buitenantenne\ misschien soclaas bieden. Raadpleeg uw\ dichtst bijzijnde YAMAHA dealer of service-centrum\ omtrent de aansluiting van een buitenantenne.

Aansluiten van externe versterkers

Als u het uitgangsvermogen van de luidsprekers wilt opvoeren, of wonneer u een andere versterker wilt gebruiken, kurz u als volgt een externe versterker aansluiten op de OUTPUT aansluitingen.

Opmerking

• Wanner er RCA (tulp-) stekkers verbonden zijn met de OUTPUT aansluitingen voor weergave via een externe versterker, zullen er ook signalen worden gereprodueerd via de SPEAKERS aansluitingen.

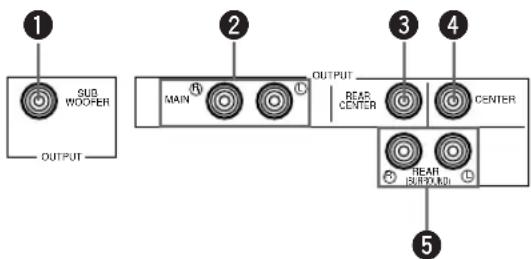

SUBWOOFER aansluiting

Wanner u een subwoofer met ingebouwde versterker gebrukt, inclusief het YAMAHA Active Servo Processing Subwoofer Systeem, dient u de ingangsaansluiting van het subwooersystem te verbinden met deze aansluiting. De zeer lage tonen voor de hoofd-, midden- en/of achterkanalen worden dan maar deze aansluiting gestuurd overeenkomstig uw SPEAKER SET instelleningen. De LFE (Lage Frequentie Effecten) signalen voor Dolby Digital of DTS materiaal worden eveneensaar deze aansluiting gestuurd overeenkomstig uw SPEAKER SET instelleningen.

Opmerkingen

• De afsnijfrequentie voor de SUBWOOFER aansluiting is 90Hz
• Als u geen subwoofer gebruikt, dient u de signalen voor de linker en rechtter hoofd-luidsprekers opnieuw te bepalen door het onderdeel "1E BASS" van de SPEAKER SET instellenen onder het SET MENU instelmenu te wijzigen.
• Gebruik de bedieningsorganen van de subwoofer zich om het volume waarvan te regelen. Het is ook möglichk het volume in te stellen via de afstandsbediening van dit toestel (zie "REGELEN VAN DE NIVEAUS VAN DE EFFECTLUIDSPREKERS" op bladzijde 51).

2MAIN aansluitingen

Hoofdkanaaluitgangsaansluitingen.

Opmerking

• Deuitgangssignalen via deze aansluitingen können worden geregeld door de BASS en TREBLE instellingen.

REAR CENTER aansluiting

Aansluiting voor het midden achterkanaaluitgangssignaal.

4CENTER aansluiting

Aansluitingen voor het middenkanaal uitgangssignaal.

REAR (SURROUND) aansluitingen

Achter-kanaaluitgangsaansluitingen.

Aansluiten van een externdecoder

Dit toestel is uitergerust met 6 extra ingangsaansluitingen (links en rechts MAIN, CENTER, links en rechts SURROUND en SUBWOOFER) voor gezehden multikanaals ingangssignalen van een externe decoder, geluidsprocessor of voorversterker.

Sluit de uitgangsaansluitingen van uw externe decoder aan op de 6CH INPUT ingangsaansluitingen. Let er op dat de linker en rechtter uitgangsaansluitingen worden aangesloten op de linker en rechtter ingangsaansluitingen voor de hoofd en surround kanalen.

Opmerkingen

• Wanner u 6CH INPUT selecteert als signaalbron, zal dit toestel automatisch de ingebouwde geluidsveldprocessor uitschakelen en zar het derhalve Niet möglichk zich te luisteren met een van dc DSP programma's.
• Wonneur u 6CH INPUT selecteert als signaalbron, zullen de instellingen voor "1 SPEAKER SET" via het SET MENU buiten werkung worden gesteld, met uitzondering van "IF MAIN Lv".

Aansluten van netsnoeren

(Model voor Europa)

■Aansluiten van het netsnoer

Steeke de stekker van het netsnoer in het stopcontact.

■Geschakelde netstroomaansluitingen (AC OUTLETS) (SWITCHED)

Modellen voor de VS, Canada, China, Europa, Singapore en algemene modellen 2 aansluitingen Modellen voor het V.K. en Australie 1 aansluiting U knot deze gezebruiken om andere componenten uit uw systeem van stroom te voorzien. De aan/uit toets STANDBY/ON (of SYSTEM POWER en STANDBY) van dit toestel zal verwolgens ook deze componenten bedieren. Deze netstroomaansluitingen hunnen een component van stroom voorzien wanner dit toestel is ingeschakeld. Het maximale vermogen (totale stroomverbruik van dc aangesloten componenten) dat kan worden aangesloten op deze AC OUTLETS hangt mcde af van dcplaats waar u het toestel hecft aangeschaft. Modellen voor China en algemene modellen .50 W Overige modellen .100 W

Inschakelen van de stroom

Pas wanner alle aansluitingen gemaatk zich, mag u dit toestel inschaken.

1 Druk op STANDBY/ON (SYSTEM POWER op de afstandsbediening) om dit toestel aan te zetten.

Voorpaneel

of

Afstandsbediening

Het niveau van het hoofdvolume zar op het display op het voorpaneel getoond worden, gevolgd door de naam van het DSP programme.

Zet de op dit toestel aangesloten videomonitor aan.

LUIDSPREKER-INSTELLINGEN

Dit toestel heeft 6 SPEAKER SET onderdelen op het SET MENU die u moet instellen aan de hand van het aaantal luidsprekers in uw opstelling en hun afmetingen. De volgende tabel geeft een kort overzicht van deze SPEAKER SET onderdelen em LAST de begininstellungen en andere mogelijkke instellenen zien.

Als de begininstelleningen in de volgende babel Niet geschikt voor uw luidspreker-configuratie, dient u "1 SPEAKER SET" op de bladzijden 43-45 te raadplegen om deze instelleningen te wijzigen.

Samenvatting SPEAKER SET onderdelen 1A t/m 1F

Onderdeel	Beschrijving	Mogelijkke instellenen (Fabrieksinstelling vet gedrukt)
1A CENTER	Instelling aanwezigheid en afmetingen midden-luidspreker.	LRG/SML/NON
1B MAIN	Instelling afmetingen hoofd-luidsprekers.	LARGE/SMALL
1C REAR LR	Instelling aanwezigheid en afmetingen L/R aller-luidsprekers.	LRG/SML/NON
1D REAR CT	Instelling aanwezigheid en afmetingen midden aller-luidspreker.	LRG/SML/NON
1E BASS	Instelling van de luidspreker(s) voor reproductie van lage tonen.	SWFR/Main/BOTH
1F MAIN Lv	Instelling van het niveau voor de hoofd-luidsprekers.	Nrm (Normal)/-10 dB

INSTellen NAN HET UITGANGSNIVEAU VAN DE LUIDSPREKERS

Dit hoogdstuk leegt uit hoe u de uitgangsnavus voor de luidsprekers kunt instellen met behulp van de testtoongenerator. Deze instelling is nodig om de uitgangsnavus van de zes luidsprekers die nodig zich in surround geluidssystemen zoals waargenomen op de luisterplek met elkaar in evenwicht te brengen. Dit is belangrijk om de beste prestaties van de digitale geluidsveldprocessor en van de diverse decoders (Dolby Digital, Dolby Pro Logic, Dolby Pro Logic II en DTS) te konnen waarborgen.

Opmerking

Aangezien dit toestel de test Niet kan uitvoeren wanner er een hoofdtelefoon is aangesloten, moet eerst een eventuel op de PHONES aansluiting aangesloten hoofdtelefoon losmaken voor u de testtoon sunt gebruiken.

Voor u begint

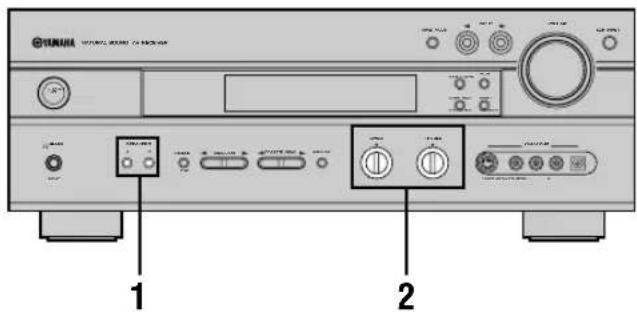

1 Druk SPEAKERS A of B en selecteer welke hoofd- luidsprekers u wilt gebruiken. Als u bye sets hoofd- luidsprekers wilt gebruiken, dient u zowel A als B in te drukken.

Zet de BASS (lage tonen) en TREBLE (hoge tonen) regelaars op het voorpaneel in het midden.

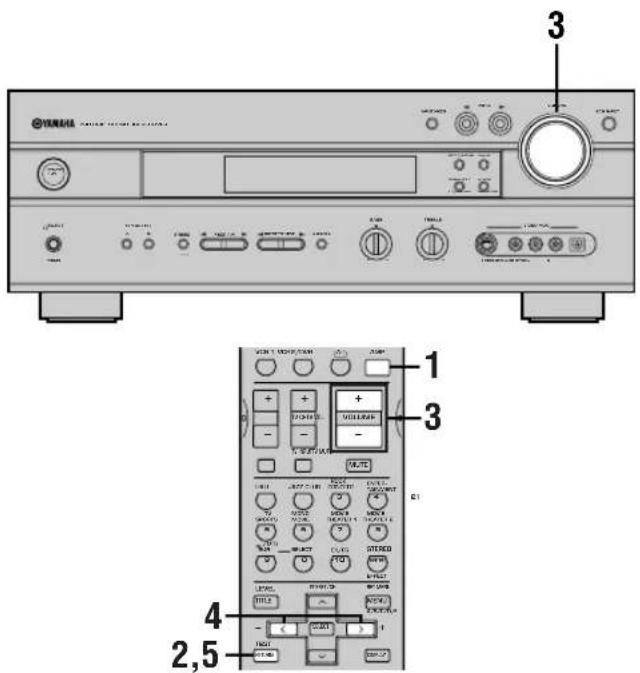

Gebruik van de testtoon

Gebruik de testtoon om het uitgangsnaven de luidsprekers in evenwicht te brengen. U dient het uitgangsnaven elk van de luidsprekers te regelen met de afstandsbediening verwijl u op de luisterplek zit.

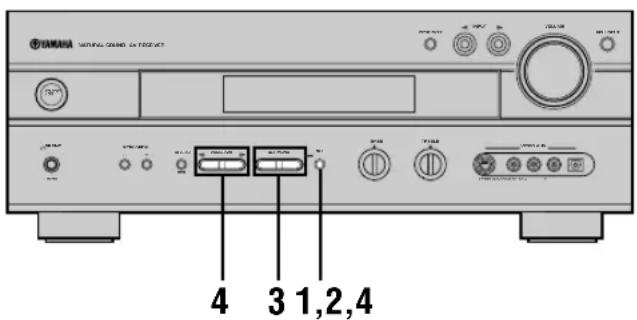

1Druk op AMP.

2Druk op TEST om de testtoon te lately klinken.

Regel het volume van dit toestel zo af dat u de testtoon goed kunt horen.

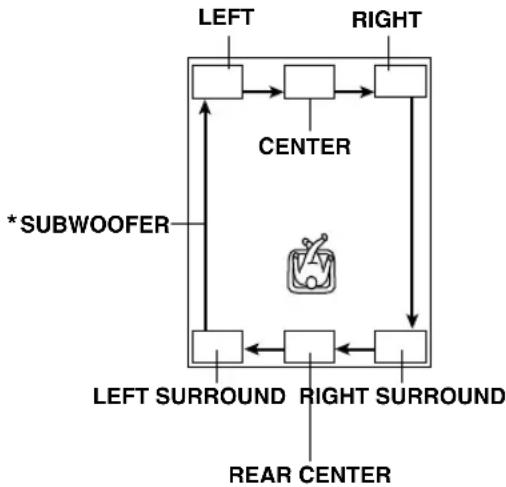

De testtoon zal (achtereenvolgens) klinken uit de linker hoofd-luidspreker, midden-luidspreker,,rechter hoofd-luidspreker,rechter acheter-luidspreker,midden acheter-luidspreker, linker acheter-luidspreker en uit de subwoofer. De toon klinkt 2,5 seconden lang uit elk van.Deze luidsprekers.

Voorpaneel

of

Afstandsbediening

• De testtoon voor de subwoofer zal worden gereprodueerd na de linkerijkenchter-luidspreker (LEFT SURROUND).

Het display op het voorpaneel maar zien via welke luidspreker de testtoon op dit moment worden geproduced.

Opmerking

• Als u de testtoon Niet kunt horen, zet het volume dan laag, zet het toestel uit (standby) en controllerer verrolgens alle luidsprekker-aansluitingen.

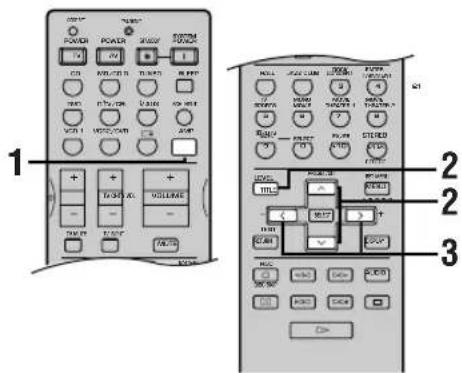

4 Stel het niveau van de effect-luidsprekers in met / zodate dit overeenkomt met het niveau dat de hoofd- luidsprekers produceren. Bij het instellen zal de testtoonuit de geselecteerde luidspreker klinken.

Opmerking

• Het niveau van de hoofd-luidsprekers kunt u regelen met de VOLUME knop (of VOLUME + / - op de afstandsbediening).

5Druk op TEST om de testtoon te stoppen wanner u klaar bent.

Opmerkingen

• Als "1A CENTER" van het SET MENU op NON (geen) staat, zal het signalaar voor het middenkanaal automatisch worden weergegeven via de linker en rechtter hoofd-luidsprekers.
• Als "1C REAR LR" van het SET MENU op NON (geen) staat, zult u bij stap 4 het uitgangsiveau van de rechtter, linker en middenchter-luidsprekers Niet+kunnen instellen. De testtoon gaat dc luidsprekers af, maar slaat dcrechtter, linker en middenchter-luidsprekers over.
• Als "1D REAR CT" van het SET MENU op NON (geen) staat, zult u bij stap 4 het uitgangsiveau van de midden achechter-luidspreker Niet+kennen instellen. De testtoon gaat de luidsprekers af, maar slaat de midden achechter-luidspreker over.
• Als het onderdeel "1E BASS" van het SET MENU op MAIN staat, zal de testtoon de subwoofer overslaan.

#

• Het is nicht nodig de luidsprekerniveauaus bij te stellen wanner u deze eenmaal correct heeft ingesteld (zolang u de luidspreker-configatie nicht verandert). U kunt nu in hetervoig gewoon luisteren en kijken aan het gewenste materiaal en het algehele volume regelen met de VOLUME knop (of VOLUME + / - op de afstandsbediening).
• Als u het uitgangsniveau van de effect-luidsprekers (midden, linkschyter,rechts achter en midden acheer) Niet tot het niveau van dc hoofd-luidsprekers kunt vcrhogen,dient u het onderdeel "1F MAIN Lv" van het SET MENU instelmenu op -10dB te zetten (zie bladzijdc 45). Hierdoor za het uitgangsniveau van dc hoofd-luidsprekers tot ongeveer cen derde van het normale niveau worden teruggebracht. Nadat u het onderdeel "1F MAIN Lv" van het SET MENU op -10dB hceft gezct, dient u de uitgangsniveauaus voor de midden, achter en acheer-middenluidsprekers opnieuw in te stellen.

BASISWEERGAVE

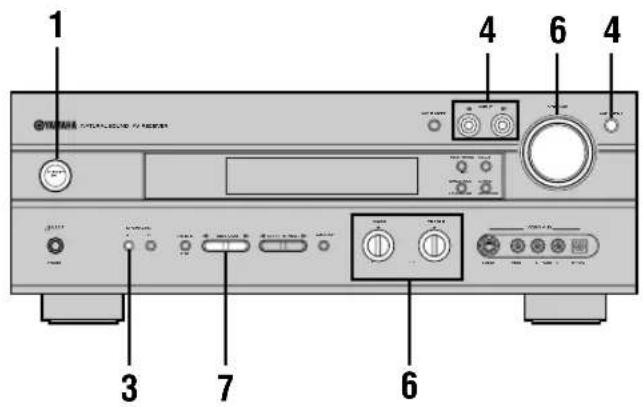

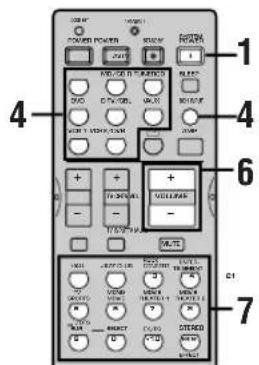

1 Druk op STANDBY/ON (SYSTEM POWER op de afstandsbediening) om de stroom in te schakelen.

Voorpaneel

Afstandsbediening

Zet de op dit toestel aangesloten video-monitor aan.
3Druk op SPEAKERS A of B om de hoofd-luidsprekers die u wilt gebruiken te kiezen.

Als u bye de sets hoofd-luidsprekers wilt gebruiken, dient u zowel A als B in te drukken.

4 Druk herhaaldelijk kd op INPUT / (de ingangskeuzetoetsen op de asb) en sel de gewenste sbr.

De naam en ingangsfunctie van de geseleeteerde signaalbron worden eenaar seconden lang op het voorpaneel getoond.

of

Afstandsbediening

Voorpaneel

Geselecteerde signaalbron

Selecteren van de op de 6CH INPUT aansluitingen aangesloten audiobron

(Bij combinatie met een videobron)

U moet de ingang selecteren waarop de videobron is aangesloten voor u de audiobron selekteert.

Druk op 6CH INPUT tot "6CH INPUT" verschijnt op het display op het voorpaneel.

6CH INPUT

of

6CH INPUT

Afstandsbediening

Voorpaneel

SCH INPUT

Opmerking

• Als "6CH INPUT" worden gotoond op het display op het voorpaneel kan er geen andere signaalbron worden weergegeven. Om een andere signaalbron te selecteren dient u ccrst op 6CH INPUT te drukken zDat "6CH INPUT" waar van het display op het voorpaneel verdwijnt.

5 Begin de weergave of stem af op een zender op de bronapparatuur.

Raadpleeg de handleiding van de betreffende apparatuur.

6Stel het volume in op het gewenste niveau.

Het volumeniveau worden digitaal aangegeven.

Voorbeeld: -70dB

Instelbereik: VOLUME MUTE (minimum) t/m 0 dB (maximum)

De indicator voor het volumeniveau geeft het huidige volume ook aan met een balk.

Indien gewenstkest u met BASS en TREBLE de weergave van de lage en de hoge tonen regelen. Deze instelleningen gelden alleen voor de weergave via de hoofd-luidsprekers.

Voorpaneel

of

Afstandsbediening

Opmerkingen

• Als u de hoge of lage tonen teveel versterkt of verzwakt, is het möglichk dat de toonkwaliteit van de midden- en achechterluidsprekers Niet overeenkomt met die van de linker en rechtter hoofd-luidsprekers.
• Als u opname-apparatuur heeft aangesloten op de VCR 1 OUT, VCR 2/DVR OUT of MD/CD-R OUT aansluitingen en u merkt dat er storing opttreedt of dat het volume te laag is bij weergave van andere componenten, dan moet u proberen de opname-apparatuur in te schakelen, ook al gebruikt u.dequeue apparatuur op het moment Niet.

Selecteer indien gewenst een DSP programme.

Gebruik de PROGRAM < / > DSP programmatoeisen op de afstandsbediening) om een DSP programa te selecteren. Zie de bladzijden 29 t/m 33 voor details omtrent de DSP programa's. Bij gebruik van de afstandsbediening dient u eerst op AMP te drukken voor u een DSP programa kunt selecteren.

Voorpaneel

of

Afstandsbediening

Achtergrundvideo (BGV) functie

De anschegrondvideo (BGV) functie stelt u in staat een videosignaal van een videobron te combineren met een audiosignaal van een audiobron. Zo kurz u bijvoorbeeld maar klassieke muziek luisteren terwijl u een video van een rustgevend landschap bekijkt.

Selecteer een signalbron nuit de video-groep en kies verwolgens een signalbron nuit de audio-groep met de ingangskeuzetooetsen op de afstandsbediening. De BGV functie werkt nicht als u de signalbronnen instelt met de INPUT < / > toetsen op het voorpaneel.

■Tijdelijk uitschakelen (dempen) van de geluidsweergave

Druk op MUTE op de afstandsbediening.

Druk nog een keer op MUTE om de geluidsweergave weer te hervatten.

U kunt de geluidsweergave ook weein schakelen door op VOLUME + / - enz. te drukken.
- Terwijl de geluidsweergave tijdelijk isuitgeschakeld (demping),zal de "MUTE"indicator knipperen op het display op het voorpaneel.

■Als u het toestel nicht meer wilt gebruiken

Druk op STANDBY/ON (STANDBY op de afstandsbediening) om het toestel UIT (standby) te zetten.

Voorpaneel

of

Afstandsbediening

Voorpaneel

Ingangsfuncties en aanduidingen

Dit toestel heeft diverse ingangsaansluitingen. U kunt het gewenste type ingangssignaal selecteren.

Wanner u dit toestel aan zet, za de ingangsfunctie worden ingesteld volgens de instelling van "8 INPUT MODE" van het SET MENU (zie bladzijde 47 voor details).

Druk net zo vaak op INPUT MODE (de ingangskeuzetoets die u heeft ingedrukt om deze signaalbron te selecteren op de afstandsbediening) tot de gewenste ingangsfunctie verschijnt op het display op het voorpaneel.

INPUT MODE

of
Afstandsbediening

Voorpaneel

AUTO: In denen stand zal het ingangssignaal automatisch als volgt worden geselecteerd:

1) Digitaal signalen
2) Analoge signalen

DTS: In denen functie worden alleen DTS
gecodeerde digitale signalen geselecteerd, ook als er tegelijkertijd andere
ingangssignalen beschikbaar zich.

ANALOG: In deze functie worden alleen analoge signalen geseleeteerd, ook als er tegelijkkertijd digitale ingangssignalen beschikbaar zich.

Opmerkingen

• Als u AUTO besteht geselecteerd, zal dit toestel automatisch het type signaal bepalen. Als er cen Dolby Digital of DTS signaal worden herkend, zal de decoder automatisch de bijbehorende instellungen verrichten.
• Bij weergave van Dolby Digital of DTS gecodeerde discs op sommige LD- of DVD-spelers, is het möglichk dat de geluidsweergave eventjes stokt wanner de weergave worden hervat nadat er op de disc gezocht is onions het digitale signala opnieuw herkend en geselecteerd moot worden.
• Voor LD materiaal zonder digitale soundtrack, is het möglichk dat er bij sommige LD-spelers geen geluid zal worden weergegeven. Zet in een dergelijk geval de ingangsfunctie op ANALOG tezetten.

Opmerkingen omtrent digitale signalen met een demonsteringsfrequentie van 96 kHz

De digitale ingangsaansluitingen van dit toestel zich in staat digitale signalen met een bemonsteringsfrequentie van 96-kHz te verwerken. U worden gewezen op het volgende wanner dit toestel digitale signalen met een bemonsteringsfrequentie van 96-kHz ontvangt:

DSPprogramma'skunnenietwordengebruikt.
- Het geluid zal worden weergegeven als een normal 2-kanaals stereosignal, alleen via de linker en rechtter hoofd-luidsprekers. (Er kan geluid worden geproduerd door de subwoofer, afhankelijk van de SPEAKER MODE instillingen via het SET MENU.) Daarom kan het niveau van de effect-luidsprekers nicht worden ingesteld terwijl u maar een dergelijk signaalbron luistert.

Opmerkingen bij weergave van een DTS-CD/LD's

• Als het digitale uitgangssignaal van de speler op de een of andere manier is bewerkt,(Int sunt u möglichk het DTS signaal Niet meer decoderen,ook al is er een digitale verbindingCUSSENdittoestelendespeler.
• Als u een DTS geocodeerd bronsignaal weergeeft en de ingangsfunctie op ANALOG zet, za dit toestel de ruis behorend bij een rauw DTS signaal weergeven. In dit geval dient u de signaalbron aan te sluiten op een digitale ingangsaansluiting en dient u de ingangsfunctie op AUTO of DTS te zetten.
• Als u de ingangsfunctie op ANALOG zet verwijl er een DTS gecodeerd signal wird weergegeben, za dit toestel geen geluid produceren.
• Als u een DTS gecodeerd bronsignaal weergeeft en de ingangsfunctie op AUTO zet;

Zal dit toestel automatisch bij detectie van een DTS signaal waar de DTS-decodering functie schakelen (de "dt's"indicator zar oplichten).De "dt's indicator kan direct na het einde van de weergave van een DTS gecodeerd bronsignaal gaan knipperen. Terwijl deze indicator aan het knipperen is, kan er alleen een DTS gecodeerd bronsignaal worden weergegeven. Als u nu een gewoon PCM bronsignaal wilt latent weergeven, dient u de ingangsfunctie terug op AUTO te zetten.
- De "dts" indicator kan gaan knipperen wonneer de ingangsfungtie op AUTO staat en er gezocht worden of een stuk worden overgeslagen bij weergave van een DTS geodeerd bronsignaal. Als.Deze toestand 30 seconden of langer voortduurt, za het toestel automatisch van de "DTS-decodering" functie overschakelenaar de ingangsfungtie voor digitale PCM signalen. De "dt's"indicator zarervolgens doven.

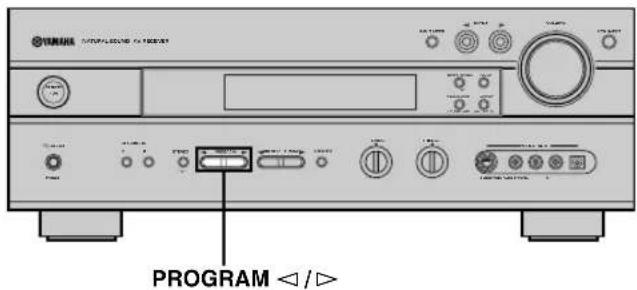

Selecteren van een geluidsveldprogramma

U kunt uw luister-ervaring verbeteren door een DSP geluidsveldprogramma te selecteren. Zie de bladzijden 29 t/m 33 voor details over elk van.dequeue programma's.

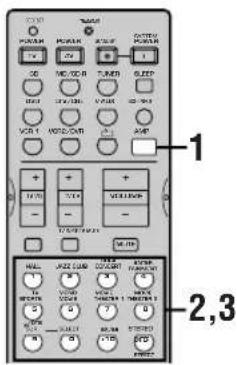

1Druk op AMP.

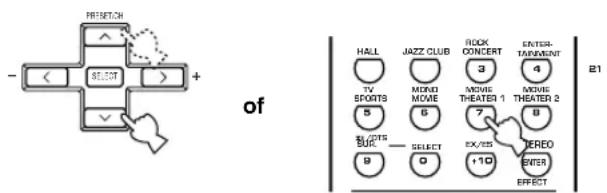

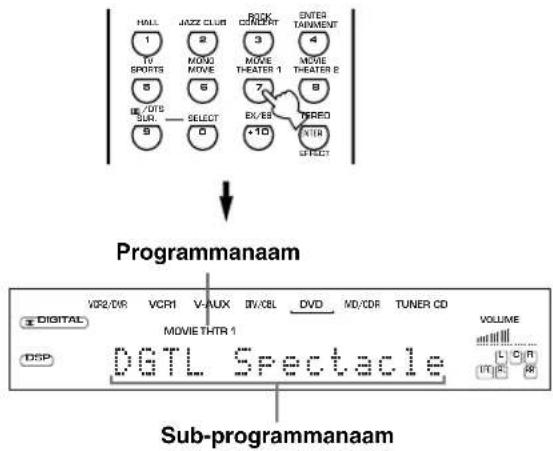

2 Druk op een van de DSP toetsen op de afstandsbediening om het gewenste programma te selecteren.

De naam van het geselecteerde programma verschijnt op het display op het voorpaneel.

3 Nadat u het gewenste programma geseleerd heeft, dient u herhaaldelijk opdezelfde toets te drukken om eventueel een sub-programma te selecteren.

Voorbeeld: Als u herhaaldelijk op MOVIE THEATER 1 drukt, za het subprogrammaBeen en weer schakelen:tussen "Sci-Fi"en "Spectacle".

Programmanaam

Sub-programmanaam

Opmerkingen

• Dit toestel beschikt over 9 DSP programma's en subprogramma's. Welke programma's gebruikt können worden hangt darüber mede af van het formaat van het ingangssignaal waar nicht alle sub-programma's gebruikt konnen worden met alle ingangssignalen.
• De digitale geluidsveldprocessor kan nicht worden gebruikt wanner de geselecteerde signaalbron is aangesloten op de 6CH INPUT aansluitingen van dit toestel, of wanner het ingangssignaal een digitaal signaal is met een bemonsteringsfrequentie van 96kHz
• De akoestiek van de ruimte waarin u en uw system zich bevinden hebigt ook+zijn weerslag op de weergave van het DSP programme. Zorg voor zo min möglichk gereflecteerd geluid om het effect van het programme maximaal te benutten.
• Wanner e een signaalbron selectiert, za dit toestel automatisch het LAST met die signaalbron gelebruikte DSP programme instellen.
• Wanneer u dit toestel uitschakelt (standby), worden de op dat moment ingeschakelde signaalbron en het gebruikte DSP programme automatisch opgeslagen in het geheugen, zodat deze automatisch kuren worden ingesteld wanncer de volgende keer de stroom weer ingeschakeld worden.
• Als er een Dolby Digital of DTS signal binnenkomt en de ingangsfunctie op AUTO staat, za het DSP programme (nr. 7-9) automatisch maar het geschikte decodeerprogramma overschakelen.
• Wanneer er een mono signaal worden weergegeven met PRO LOGIC/Normal of PRO LOGIC/Enhanced of met PRO LOGIC II Movie, zar er geen geluid worden gereproduedcr via de hoofd- enchter-luidsprekers. Er zar alleen geluid klinkenuit de midden-luidspreker. (Als "1A CENTER" van het SET MENU op NON (geen) is gezet, zar het middenkanaal worden weergegeven via de hoofd-luidsprekers.)

• U kurz ook een DSP programme selecteren met de PROGRAM < 1 / > toetsen op het voorpaneel.
• Selecteer het programme dat u zich het best vindt klinken. De namen van de programme's vormen slechts een ruwe richtlijn.

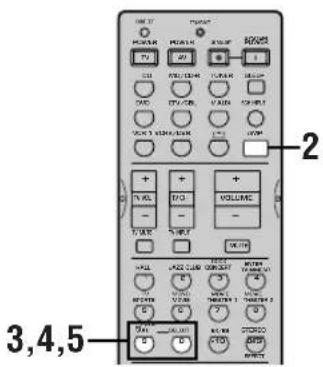

■Selecteren van PRO LOGIC II

U kunt 2-kanaals bronsignalen latent weergeven via vijf of zes geschienen kanalen met behulp van PRO LOGIC II onder programma nr. 9.

1 Selecteer een 2-kanaals bronsignaal en begin de weergave op de broncomponent.

2Druk op AMP.
3 Druk op D/DTS SUR.

Het eerder geselecteerde sub-programma verschijnt op het display op het voorpaneel.

Afstandsbediening

4 Druk herhaaldelijk op SELECT om de decoder te selecteren; PRO LOGIC of PRO LOGIC II.

5 Nadat u de decoder geselecteerd heeft (PRO LOGIC II), kurz u de voor het werk te geben materiaal geschikte functie kiezen door op D/DTS SUR te drukken.

De instelling zal als volgt veranderen; PRO LOGIC Movie PRO LOGIC Music

• U kunt PRO LOGIC, PRO LOGIC Movie en PRO LOGIC II Music ook selecteren met de PROGRAM </ toetsen op het voorpaneel.

Weergeven van Dolby Digital Surround EX of DTS ES material

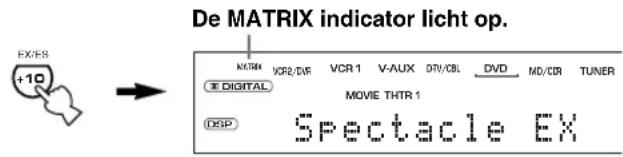

Druk op EX/ES om de Dolby Digital EX decoder of voor DTS-ES geschikte decoder in te schakelen.

Met elke druk op de EX/ES toets verandert het display als volgt: AUTO Matrix6.1 OFF.

AUTO: Deze functie schakelt automatisch:tussen Dolby Digital EX en voor DTS-ES geschikte decoding aan de hand van het signaal. De midden acheer-luidspreker werkt nicht bij 5,1 kanaals signalen.

Matrix6.1: Deze instelling produccert 6 kanaals weergave van het ingangssignaal met behulp van de Dolby Digital EX decoder of de voor DTS-ES geschikte decoder. De midden weiter-luidspreker kan worden gezruikt bij weergave van een 5,1 kanaals ingangssignaal.

OFF: De midden anschter-luidspreker werkt nicht bij\ deze instelling. (Behalve wonneer het DSP\ programma "6ch" is geselecteerd.)

Opmerkingen

• Er zal geen geluid worden weergegeven via de midden acheer-luidspreker als u de "1C REAR LR" of "1D REAR CT" instelling via het SET MENU op NON (geen) heeft gezet.
• Deinstalling wordt teruggezet op AUTO wanner het toesteluit (standby) gezet worden.
• Het is möglichk dat het Dolby Digital Surround EX of DTS ES materiaal dat u wilt afspelen nicht voorzien is van het signalaal dat dit toestel nodig heeft om de Dolby Digital EX of de voor DTS-ES geschikte decoder in te schakelen. Om de decoder in te schakelen wanneer u een dergelijk bronsignaal aftspeelt, dient u "Matrix6.1" te selecteren.

■Virtual CINEMA DSP

Via Virtual CINEMA DSP kurz u profiteren van alle DSP programma's zonderchyter-luidsprekers. Er worden virtuele luidsprekers gesimuleerd om een natuurlijk geluidsveld te reproduceren.

U kunt maar VIRTUAL CINEMA DSP luisteren door "1C REAR LR" in het SET MENU op NON (geen) te zetten. De geluidsveldprocessor zal dan automatisch overschakenaar VIRTUAL CINEMA DSP.

Opmerking

• Dit toestel worden in de volgende gevallen,toch Niet in de Virtual CINEMA DSP gezet,ook al staat "1C REAR LR" op NON (geen):
• wanner het 6ch Stereo, DOLBY DIGITAL Normal, Pro Logic Normal, Pro Logic Iof DTS Normal programma is geselecteerd;
• wanner het geluidseffect is uitgeschakeld;
• wanner 6CH INPUT is geselecteerd als sigmaalbron;
• wannecr dit toestel digitale signalen met een bemonsteringsfrequentie van 96kHz ontvangt;
• wanneer de testtoon worden gebruikt; of
• wannecr er een hoofdtelefoon is aangesloten.

■SILENT CINEMA DSP

Het SILENT CINEMA DSP geluidsveldprogramma geeft u een krachtige weergave alsof de gesimuleerde luidsprekers daadwerkelijk aanwezig waren. U kunt maar weergave via SILENT CINEMA DSP luisteren als u een hoofdtelefoon aansluit op de PHONES aansluiting terwijl de digitale geluidsveldprocessor is ingeschakeld. U kunt alle DSP geluidsveldprogramma's gebruiken met de hoofdtelefoon. De "SILENT"indicator zal oplichten op het display op het Voorpaneel van het toestel. (Als de geluideffecten zijn uitgeschakeld, zult uaar normale stereoweergave van het bronsignaal luisteren.)

Opmerkingen

• Deze functie werkkt nicht wonneer 6CH INPUT is geselecteerd of het ingangssignal een digitaal signal is met een demonsteringsfrequentie van 96kHz
• Het LFE kanaal zar worden gemengd en worden weergegeven via de hoofdtelefoon.

■Normale stereo-weergave

Druk op STEREO om de geluideffecten uit te schakelen voor normale stereo-weergave. Druk nog eens op STEREO om de geluideffecten wee in te schakelen.

Opmerkingen

• Als u de geluidseffecten uitschakelt zar er geen geluid worden gereproduedd via de midden-luidspreker, de ache terluidsprekers en de midden ache ter-luidspreker.
• Als u de geluidseffecten uitschakelt verwijl er een Dolby Digital of DTS signaal worden gereprodueerd, za het dynamisch bereik van het signaal automatisch worden gecomprimeerd en zullen de signalen voor de midden- en achterkanalen worden gemengd met de signalen die worden weergcgeven via dc hoofd-luidsprekers.
• Het is möglichd dat het volume aanzienlijk verlaagd worden wanneser u de geluidseffecten uitschakelt of wanneser u "4 D. RANGE" via het SET MENU op MIN zet. Schakel in een dergelijk geval de geluidseffecten weer in.
• De signalen voor het LFE kanaal zullen maar de linker en rechtter hoofd-luidsprekers of maar de subwoofer (of maar beiden) worden gestuurd, afhankelijk van dc instelling van "1E BASS" via het SET MENU.

中

Bij stereo weergave kutu informatic zoals het type, formaat en de bemonsteringsfrequentie van het ingangssignaal ontvangen van de op het toestel aangesloten component op het display latent tonen.

(Terwijl er een signalaal worden weergegeben)

1 Druk op AMP.

2 Druk op om de gegevens voor het ingangssignaal te latent zien.

Uitleg geluidsvelden

Onder een geluidsveld verstaan we de "karakteristieke werkkaatsing van geluidsgolven in een bepaalde ruimte". In concertzalen en andereuitvoeringsruimtes können we werkkaatsingen en nagalm van de geluiden die door de artiest(en) worden geproduced, samen met de directe geluiden zich horen. De variaties in deze werkkaatsingen en nagalm:tussen de diverse uitvoeringsruimtes vormen de

karakteristeke en herkenbare geluidskwaliteit van elke ruimte.

YAMAHA heeft zijn technici over de hele wereld uitgestuurd om de geluidweerkaatsingen in berocmde concertzalen en

uitvoeringsruimtes te meten en gedetailleerde informatatie over de geluidsvelden te verzamelen, zoals de richting, de sterkte, het bereik en de vertraging van deze weerkaatsingen. Vervolgens hebben we deze enorme hoeveelheid informatie opgeslagen in de ROM chips van dit toestel.

■Recreeren van een geluidsveld

Het recreeren van het geluidsveld van een concertzaal of opera vereist dat de virtuele geluidsbronnen precies gelokaliseerd kennen worden in uw luisterruimte. Het traditionele stereosystem, met slechts twee luidsprekers, kan geen realisisch geluidsveld recreeren. YAMAHA's DSP heeft minstens vier effect-luidsprekers nodig om geluidsvelden te kennen recreeren op basis van de gemeten geluidsveldgegevens. De processor regelt de sterkte en de vertraging van de signalen die worden weergegeven via de vier effect-luidsprekers om de virtuele geluidsbronnen in een volle cirkel rond de luisteraar te kennenplaatsen.

Hi-Fi DSP Geluidsveldprogramma's

De volgende lijst geeft u een korte omschrijving van de door elk van de DSP programme's geproduceerde geluidsvelden. Vergeet nicht dat de meeste hiervan zeer accurate nabootsingen zichn van母公司 akoestische omgevingen.

Nr.	Programma	Kenmerken
1	CONCERT HALL	Een grote Ronde concertzaal met een rijk surround effect. Duidelijkke werkkaatsingen UIT allerichtingen benadrukken dc verlenging van dc weergecyen geluiden. Het geluidsveld biedt een rijke weergave en uw virtuèle zitplaats is ongeveer in het midden, zich bij het podium.
2	JAZZ CLUB	Dit is het geluidsveldrecht voor het podium in “The Bottom Line”, een berocmcde jazzclub inNew York met ruimte voor maximaal 300 toeschouwers. De weidse opstelling van de stoelenlinks en rechts zorgt voor een realistische en levendige weergave.
3	ROCK CONCERT	Dit is het ideale geluidsveldprogramma voor levendige, dynamische rockmuzick. De gegevensvoor dit programmeলiek verkreten in de meest populaire rockclub in LA. De virtuèle zitplaatsvan de luisteraar bevindt zich产品质量 van het midden in de zaal.
4	ENTERTAINMENT/Disco	Dit geluidsveldprogramma simuliert de akoestische omgeving van een drukke disco in het hartvan een groe stad. Het geluid is massief en zeer geconcentrecerd. De weergave worden ookgekarakteriseerd door een hoog energetisch gehalte en een ervaring van “directheid”.
	ENTERTAINMENT/6ch Stereo	Gebruik dit programma om de luisterplek zo groot möglich te makeen. Dit geluidsveld is geschiktvoorchytergrondmuziek bij feestjes.

CINEMA-DSP

Het geluidsontwerp van de CINEMA-DSP Geluidsveldprogramma's

Filmmakers plaatsen de gesproken tekst doorgaans direct op het scherm, de effect-geluiden een beetje verder waarchter, de muziek nog verder acheer het scherm en de omgevingsgeluiden overal rond de kijker. Al deze geluiden要去en natururlijk synchroon blijven lopen met de beelden op het scherm.

CINEMA-DSP is een verbeterde versie van YAMAHA DSP, special ontworpen voor soundtracks van films. CINEMA-DSP integreert de DTS, Dolby Digital en Dolby Pro Logic surround sound technologie met de YAMAHA DSP geluidsveldprogramma's om het surround geluidsveld samen te stellen. Hierdoor worden de meest complete

filmgeluidsweergave bij u thus gebracht. In de CINEMA-DSP geluidsveldprogramma's wordt YAMAHA's exclusive DSP geluidsbewerking toegevoegd aan de linker en rechter hoofdkanaal en het middenkanaal, zodat de luisteraar kan genieten van realistische gesproken tekst, diepte in de geluidsweeergave, soepele overgangenussen geluidsbronnen en een surround geluidsveld dat zich verder dan het scherm zich lijkt UIT te strekken.

Wannee het toestel een DTS of Dolby Digital signal herkent, za de CINEMA-DSP geluidsveldprocessor automatisch het meest geschikte geluidsveldprogramma voor dat signal selecteren.

Naast DSP is dit toestel uitergerust met diverse zeer accurate decoders: een Dolby Pro Logic decoder voor Dolby Surround materiaal, een Dolby Pro Logic II decoder voor Dolby Surround en 2 kanaals materiaal, een Dolby Digital/ DTS decoder voor multikanaals materiaal en een Dolby Digital EX of een voor DTS-ES geschikte decoder die een midden achterkanaal toevoegt. U kunt het CINEMA-DSP geluidsveldprogramma dat u selecteert afstemmen op deze decoders en het weergegeven signal.

De 6-kanaals soundtracks van 70~mm films zorgen voor een precieze plaatsing van het geluidsveld en een rijke, diepe geluidsweergave, zicher gebruik te makeen van matrix-bewerkingen. De MOVIE THEATER programma's van dit toestel bieden u bezelfde geluidskwaliteit enplaatsing als bij 6-kanaals soundtracks. De ingebouwde Dolby Digital of DTS decoder brengt weergave van professionele kwaliteit, bedoeld voor de bioscoop, bij u thuis. Met een MOVIE THEATER programme van dit toestel(Intert)kunt u een dynamische weergave verkrijgen zodate u zich in uw eigen huiskamer in een geweldig theater(Intert)kanen,dankzij de Dolby Digital of DTS technologie.

■Dolby Digital/DTS + DSP geluidsveldefect

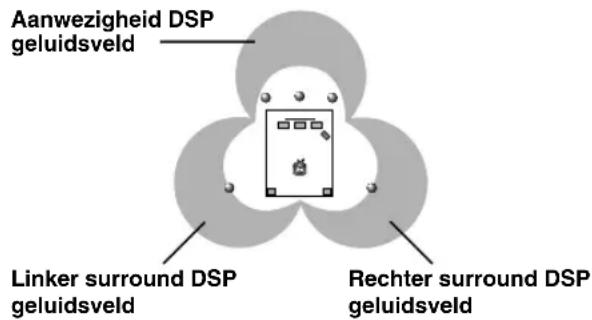

Deze programma's make gebruik van YAMAHA's drievoudig-veld DSP verwerking voor elk van de Dolby Digital of DTS signalen voor de voor, linker surround enrechtter surround-kanalen. Deze bewerking stelt dit toestel in staat het immense geluidsveld en de surround ervaring van een Dolby Digital of DTS bioscoop te reproduceren zichonder de duidelijke scheiding van alle kanalen op te gezven.

■Dolby Digital EX/DTS-ES geschikt + DSP geluidsveldefect

Deze programme's zorgen voor de maximale gewaarwording van ruimtelijke surround effecten met een extra midden-achter DSP geluidsveld door middel van het midden achterkanaal.

■Dolby Pro Logic + DSP geluidsveldefect

De meeste films zijn voorzien van 4-kanaals (links, midden, rechts en surround) weergave door middel van Dolby Surround matrix verworking van de gegevens die zich opgeslagen in de linker en rechtter audiosporen. Deze signalen worden verwerkt door de Dolby Pro Logic decoder. De MOVIE THEATER programma's zich ontworpen om de ruimtelijkheid en de delicate nuances van het geluid die verloren können gaan door het coderen en decoderen te herstellen.

■Dolby Pro Logic II

Dolby Pro Logic II decodeert Dolby Surround materialial en produeert 5 geschaden kanalen met het volle freiquentiebereik (3 kanalen van voren en 2 kanalen van acheteren). Beide bieden 2 instelleningen: MOVIE voor weergave van films en MUSIC voor 2 kanaals muzzlek.

Voor films: nr. 7 t/m 9

Afhankelijk van het ingangssignaal zal dit toestel automatisch de juiste decoder en DSP geluidsveldprogramma selecteren.

Tabel programmanamen voor elk ingangsformaat

Nr.	IngangssignaalProgramma	2 kanalen	5,1 kanalen		6,1 kanalen *
		Stereo	DOLBY DIGITAL	DTS	DOLBY DIGITALEX	DTS-ESgeschickt
7	MOVIETHEATER 1	70 mm Spectacle	DGTL Spectacle	DTS Spectacle	Spectacle EX	Spectacle ES
		70 mm Sci-Fi	DGTL Sci-Fi	DTS Sci-Fi	Sci-Fi EX	Sci-Fi ES
8	MOVIETHEATER 2	70 mm Adventure	DGTL Adventure	DTS Adventure	Adventure EX	Adventure ES
		70 mm General	DGTL General	DTS General	General EX	General ES
9	DOLBYDIGITAL	—	Normal	—	Dolby D EX	—
		—	Enhanced	—	Enhanced EX	—
	DTS DIGITALSUR	—	—	Normal	—	DTS-ES
		—	—	Enhanced	—	Enhanced ES
	PRO LOGIC	Normal	—	—	—	—
		Enhanced	—	—	—	—
	PRO LOGICII	Movie	—	—	—	—
		Music	—	—	—	—

• betekent dat de Dolby Digital EX of de voor DTS-ES geschikte decoder is ingeschakeld.

• Als er een Dolby Digital of DTS signaal worden ontvangen verwijl de ingangsfunctie op AUTO staat, za het DSP programma automatisch worden overgeschakeld maar het Dolby Digital of DTS geluidsveld.

• Wanner Dolby Digital Surround EX materiaal of DTS ES materiaal wordt weergegeven verwil AUTO is geselecteerd met dc EX/ES toets op de afstandsbediening, za de Dolby Digital EX decoder of de voor DTS-ES geschikte decoder normal gesproken worden ingeschakeld en za het bijbehorende DSP programma worden geselecteerd.

• EX/ES op de afstandsbediening kan worden gebruikt om Dolby Digital of DTS 5,1 bronsignalen wee te geben via de midden acheerluidspreker. In dit geval zal de naam van het programme veranderen in dc correspondende nam voor weergave met 6,1 kanalen.

• Bij weergave van een 6,1 kanaals bronsignaal met de Dolby Digital EX decoder of de voor DTS-ES geschikte decoder uitgeschakeld, za de naam van het programma veranderen in de bij 5,1 kanaals weergave behorende naam.

Opmerkingen

• De "DSP" indicator zal nicht oplichten wanner u programma nr. 9 selecteert, behalte bij de Enhanced (verbeterde) stand.
• Bij weergave van een mono signaal via het CINEMA DSP programme, za het bronsignaalaar het middenkanaal worden gedirigeerd en zullen de hoofd- en acheer-luidsprekers gebruikt worden voor geluidseffecten.

De volgende lijst geeft u een korte omschrijving van de door elk van de DSP programme's geproduceerde geluidsvelden. Vergeet Niet dat de meeste hiervan zeer accurate nabootsingen zichn van母公司 akoestische omgevingen. Selecteer het DSP programme dat u het best vindt klinken, ongeacht de naam en de omschrijving die u hieronder aantreft.

Nr.	Programma		Kenmerken
7	MOVIE THEATER 1	Spectacle	Dit programme reprodueert het extreem brede geluidsveld van een 70 mm bioscoop. Het geeft het brongeluid tot in detail waar zDat de video en de geluidsvelden zeer realistisch overkomen. Dit programme is ideaal voor alle soorten Dolby Surround, Dolby Digital of DTS videobronnen (vooral grootschalige films).
		Sci-Fi	Dit programme reproduceert zeer duidelijk de gesproken tekst en de geluidseffecten van de niedwste science fiction films resulterend in een brede en omhullende cinematografische ruimte zoals die worden vormgegeven op de soundtracks. U kunt van uw science fiction films genieten in een virtuèle ruimte die möglichg gemaatkt worden door de meest geavanceerde technieken belichaamd in het weergegeven Dolby Surround, Dolby Digital en DTS materiaal.
8	MOVIE THEATER 2	Adventure	Dit programme is ideaal voor de precieze weergave van de geluidsopbouw van de niedwste 70 mm films en films met multikanaals soundtracks. Het geluidsveld worden zo dicht möglichk bij dat van dc niedwste bioscopen gehonden zDat de natrilling van het geluidsveld zich zoveel möglichk beperkt worden.
		General	Dit programme is bedoeld voor de weergave van 70 mm en films met multikanaals soundtracks en worden gekarakteriscerd door een zacht en omhullend geluidsveld. De aanwezigheid van het geluidsveld is relatief smal. Het spreidt zich ruimtelijk uit rond en in de richting van het scherm, waardoor het echo-effect van gesproken tekst beperkt worden zonder aan duidelijkheid in te boeten.
9	Enhanced Mode		Dit programme simulcert dc mecervoudige surround-luidsprekker systemen van 35 mm bioscopen. De Dolby Pro Logic, Dolby Digital of DTS decodering en de digitale geluidsveld-bewerking zorgen voor exacte weergave van effecten zonder de oriëntatie van het oorspronkelijke geluid aan te tasten. De surround-effecten die in dit geluidsveld geproduceder worden omhullen de kijker op tatsächlijke wijze van achefteren, links enchts enaar het scherm toe.

Voor audio-video bronnen: nr. 4 t/m 6

Nr.	Programma	Kenmerken
4	ENTERTAINMENT/ Game	Dit programma geeft diepte en ruimte aan het geluid bij videospelletjes.
	ENTERTAINMENT/ Concert Video	Dit programma geeft een dicp en ruimtelijk gevoel aan de geluidsweergave van concertvideo's.
5	TV SPORTS	Mct dit programma=kunt u genieten van verschillende soorten TV programma's, zoals十几年, amusementsprogramma's, muziekprogramma's of sportprogramma's. Bij een stereo-uitzending van een sportwedstrijd, zal het commentaar in het midden van het geluidsveld geplaatst worden en de geluidenuit het publiek en de omgeving verspreid over de surroundkanalen worden willekeurige weergave, met een duidelijk beperking aan dechterkant.
6	MONO MOVIE	Dit programme is bedoeld voor de weergave van mono videomateriaal (bijvoorbeeldoudere films). Het programme reproduceert de optimum nagalm om het geluid diepte te Geven verwijl er alleen gebruik gemaakt worden van een aanwezigheid geluidsveld voor.

Automatisch en handmatig afstemmen

Er zijn 2 manieren waarop u op een zender kunt afstemmen: automatisch of met de hand. Automatisch afstemmen is handig wanner de ontvangst goed is en u geen storing ondvindt.

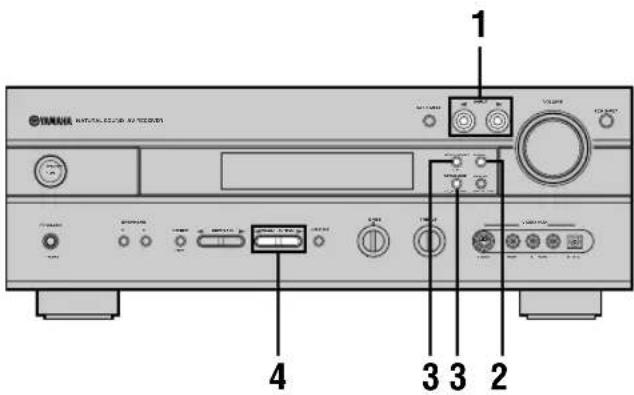

Automatisch afstemmen

1 Druk op INPUT / (TUNER op de afstandsbediening) en selecteer de TUNER als signaalbron.

Voorpaneel

of

Afstandsbediening

Druk op FM/AM en kies de gewenste band.

Op het display op het voorpaneel verschijnt "FM" of "AM".

of

3Druk op TUNING MODE (AUTO/MAN'L

MONO) zodate de "AUTO" indicator op het display op het voorpaneel verschijnt.

→

Als een dubbele punt (:) verschijnt op het display,\ kunt u deze uitschakelen door op PRESET/TUNING (EDIT) te drukken.

Licht op

4 Druke een keer op PRESET/TUNING om het automatisch afstemmen te latent beginnen.

Druk op om hogere frequencies af te zoeken, of op. <'oor lagere frequencies.

Wanner u afgestemd heeft op een zender, zal de "TUNED" indicator oplichten en zal de freiagentie van deze zender op het display op het voorpaneel getoond worden.

• Stem handmatig af als er bij het automatisch afstemmen nicht gestopt worden bij de gewenste zender, bijvoorbeeld waarat het signalaal waarvan te zwak gezonden worden.

■Handmatig afstemmen

Als het signaal van de gewenste zender te zwak is om automatisch op af te stemmen, moet u er met de hand op afstemmen.

1 Selecteer de TUNER en de band opdezelfde manier als bij de stappen 1 en 2 hierboven bij "Automatisch afstemmen" beschreiben.
2Druk op TUNING MODE (AUTO/MAN'L MONO) zodate "AUTO" indicator op het display dooft.

AUTO

Doof

Als een dubbele punt (:) verschijnt,=kunt u deze uitschakelen door op PRESET/TUNING (EDIT) to drukken.

3 Druk op PRESET/TUNING / om handmatig af te stemmen op de gewenste zender.

Houd de toets ingedrukt om de
frequencies sneller te
doorlopen.

Opmerking

• Als u met de hand afstemt op een FM zender, zal de ontvangst automatisch worden omgeschakeldaar mono om optimaal gebruik te makev van de kwaliteit van het ontvangen signaal.

Voorprogrammeren van zenders

Automatisch voorprogrammeren van zenders (voor FM zenders)

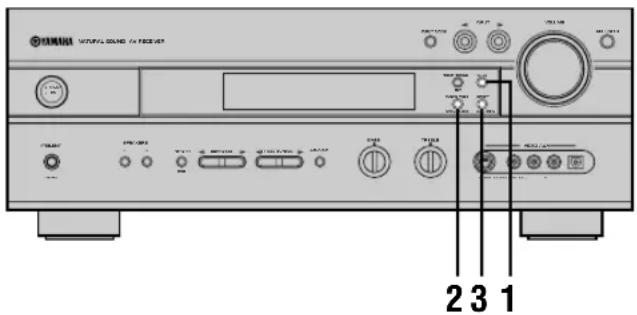

U kunt met de automatische voorprogrammeringsfunctie FM zenders op lien slaan in het geheugen. Het toestel zal automatisch gaan afstemmen op FM zenders met sterke signalen en zal maximaal de eerste 40 (8 zenders in 5 groepen) dergelijkke zenders opslaan in het geheugen. Zo kunt u via het voorkeuzenummer gemakkelijk afstemmen op de gewenste zender (zie bladzijde 37).

1Druk op FM/AM en selecteer de FM band.

2 Druk op TUNING MODE (AUTO/MAN'L MONO) zodate de "AUTO" indicator oplicht op het display op het voorpaneel.

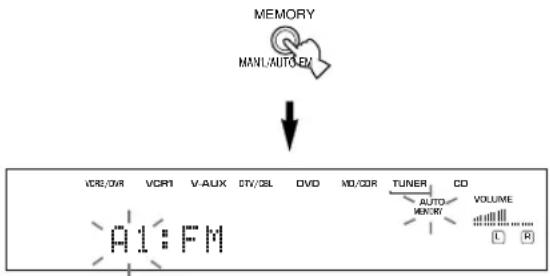

3 Houd MEMORY (MAN'L/AUTO FM) tenminste 3 seconden ingedrukt.

Het voorkeuzenummer en de "MEMORY" en "AUTO" indicators gaan knipperen. Vervolgens za na ongeveer 5 seconden het automatisch voorprogrammeren beginnen vanaf de op dit moment getoonde freiunte aan de hogere frequencies toe.

Als het automatisch voorprogrammeren is afgelopen, zal het display op het Voorpaneel de freiagentie van de LAST voorgeprogrammeerde zender latent zien.

Opmerkingen

• De gegevens voor een bepaalde voorkeuzezender zullen worden verrangen wannecr u onder het bijbehorende voorkeuzenummer een andere zender opslaat.
• Als het eenantal ontvangen zendersniet genoeg is om tot voorkeuzenummer E8 te komen, za het zoeken automatisch stoppen wanncr alle frequencies zichn afgezocht.
• Bij gelebruik van deze functie worden alleen FM zenders die sterk genoeg zijn automatisch opgeslagen. Als de zender die u wilt voorprogrammeren Niet sterk genoeg is, dient u hierop handmatig, dus in mono, op af te stemmen en deze verrolgens handmatig voor te programmeren via de procedure onder het kopje "Handmatig voorprogrammeren van zenders" op bladzijde 36.

Mogelijkheden automatisch voorprogrammeren

U kunt het eerste voorkeuzenummer waar vandaan het Voorprogrammeren van FM zenders zal beginnen instellen en de richting waarin het toestel zal zoeken maarijke zenders om voor te programmeren. Nadat u bij stap 3 op MEMORY heeft gedrukt:

1. Druk op A/B/C/D/E en PRESET/TUNING < / > om het voorkeuzenummer voor de eerste voor te programmeren zender in te stellen. Het toestel zal stoppen met het voorprogrammeren van zenders als voorkeuzenummer E8 bereikt is.
2. Druk op PRESET/TUNING (EDIT) zodate de dubbele punt (: van het display verdwijnt. Druk verwolgens op PRESET/TUNING < om maar zenders met een lagere freundie te zoeken.

Geheugen back-up

De geheugen back-up functie voorkomt het verlies van de opgeslagen gegevens wanneer dit toestel uit (standby) worden gezet, de stekker uit het stopcontact worden gehaald of er een stroomstoring optreedt. Als de stroomvoorzieningECHTER langer dan een week worden onderbroken, is het maybek dat het geheugen gewist zar worden. Als dit het geval is dient u de zenders opnieuw op te slaan.

■Handmatig voorprogrammeren van zenders

Dit toestel kan maximaal 40 zenders (8 zenders in 5 groepen) opslaan, ook met de hand.

Zie bladzijde 34 voor hoe u moet afstemmen.

Wanner u op een zender heeft afgestemd, zal de freqente waarvan op het display op het voorpaneel getoond worden.

2Druk op MEMORY (MAN'L/AUTO FM).

De "MEMORY" indicator blijft ongeveer 5 seconden knipperen.

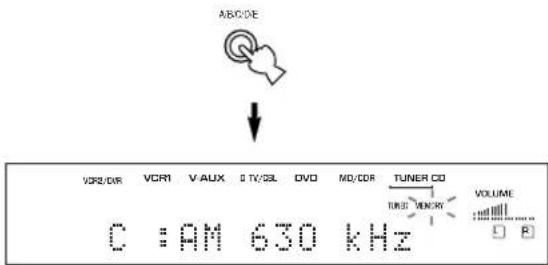

3Druk herhaaldelijk op A/B/C/D/E en kies een voorkeuzegroep (A t/m E) verwijl de "MEMORY" indicator knippert.

De letter voor deze groep worden getoond; controller of de dubbele punt (:) op het display verschijnt.

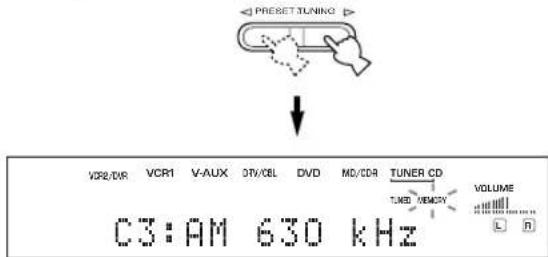

4 Druk op PRESET/TUNING / en selecteer een voorkeuzenummer (1 t/m 8) verwijl de "MEMORY" indicator nog knippert.

Druk op om een hoger voorkeuzenummer te kiezen.
Druk op om een lager voorkeuzenummer te kiezen.

5 Druk op MEMORY (MAN'L/AUTO FM) op het voorpaneel verwijl de "MEMORY" indicator nog knippert.

De band en frequencie van de zender verschijnen op het display, samen met de voorkeuzegroep en het voorkeuzenummer dat u gekozen heeft.

Laat zien dat deze zender is opgeslagen onder C3.

6 Herhaal de stappen 1 t/m 5 om andere zenders op te slaan.

Opmerkingen

• De gegevens voor een bepaalde voorkeuzezender zullen worden verrangen wonneer u onder het bijbehorende voorkeuzenummer een nieuwe zender opslaat.
• De ontvangstmethode (stereo of mono) worden met de frequentie van de zender opgeslagen.

Afstemmen op een voorkeuzender

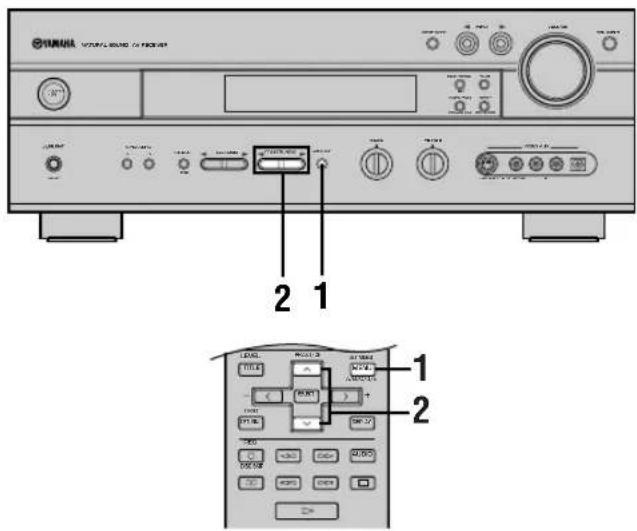

U kunt op de gewenste zender afstemmen door eenvoudigweg het bijbehorende voorkeuzenummer te selecteren.

1 Druk op A/B/C/D/E (A/B/C/D/E op de afstandsbediening) en kies de voorkeuzegroep.

De letter voor deze groep worden getoond op het display en verandert als u op A/B/C/D/E drukt.

Voorpaneel

Afstandsbediening

2 Druk op PRESET/TUNING / (PRESET / op de afstandsbediening) en selecteer het voorkeuzenummer (1 t/m 8).

De voorkeuzegroep en het voorkeuzenummer verzchijnen op het display op het voorpaneel, samen met de band en de öffentie van de zender en de "TUNED" indicator.

Verwissen van voorkeuzenders

U kunt zenders die+zijn opgeslagen onder twee verschillende voorkeuzenummers met elkaar verwisselen. In het voorbeeld hieronder ziet u hoe de zenders onder de nummers "E1" en "A5" worden verwisseld.

1 Stem af op voorkeuzender "E1" met de A/B/C/D/E en PRESET/TUNING < /> toetsen.

Zie "Afstemmen op een voorkeuzezender", links.

2Houd PRESET/TUNING (EDIT) tenminste 3 seconden ingedrukt.

De aanduiding "E1" en de "MEMORY" indicator gaan knipperen op het display.

3 Stem af op voorkeuzender "A5" met de A/B/C/D/E en PRESET/TUNING /toetsen.

De aanduiding "A5" en de "MEMORY" indicator gaan knipperen op het display.

4Druk nog eens op PRESET/TUNING (EDIT).

De zenders die zijn opgeslagen onder de tweec voorkeuzenummers worden verwisseld.

Laat zien dat het omwisselen van de zenders maar is.

ONTVANGEN VAN RDS ZENDERS RX-V630RDS

Het Radio Data System (RDS) is een data-transmissie system dat door FM zenders in een groot aantal landen worden ondersteund.

RDS geevens bevatten diverse soorten informatie, PS (Programma Service naam), PTY (Programma Type), RT (Radio Tekst), CT (Klok Tijd), EON (Verbeterd Ander Netwerk) enz. De RDS functie worden uitgevoerd door de zenders die tot een netwerk behoren.

Beschrijving RDS gegevens

Dit toestel kan PS, PTY, RT, CT en EON gegevens verwerken wanner er RDS uitzendingen worden ontvangen.

■PS (Programma Service naam):

De naam van de ontvangen RDS zender worden getoond.

■PTY (Programmatype):

Het toestel onsdescheidt 15 programmatypes voor RDS zenders.

NEWS	Nieuws
AFFAIRS	Actualiteit
INFO	Algemene informatie
SPORT	Sport
EDUCATE	Onderwijs
DRAMA	Theater
CULTURE	Cultuur
SCIENCE	Wetenschap
VARIED	Licht amusement
POP M	Pop
ROCK M	Rock
M.O.R. M	Middle-of-the-road muzick (easy listening)
LIGHT M	Licht klassiek
CLASSICS	Klassiek
OTHER M	Andere muziek

■RT (Radiotekst):

Informatie over hetprogramma (zoals de titel van het liedje, de naam van de artiest enz.) dat via de RDS zender worden ontvangen za op het display worden getoond tot een maximum van 64 alfanumerieke tekens, inclusief de umlaut. Als er andere tekens worden gebruikt in de RT gegevens, zullen deze worden getoond als onderstrepingen.

CT (Klok-tijd):

De tijd op dit moment worden getoond en elke minuut bijgewerkt. Als de gegevensijdelijk nicht beschikbaar zijn, kan de aanduiding "CT WAIT" getoond worden.

■EON (Verbeterd ander network):

Raadpleeg de volgende bladzijde.

Veranderen van de RDS functie

Dit toestel beschibt over vier functies voor het weergeven van de RDS gegevens. Wanner er een RDS zender ontvangen worden, zullen de PS, PTY, RT en/of CT indicators oplichten op het display overeenkomstig de door de RDS zender ondersteunde RDS diensten. Druk herhaaldelijk op RDS MODE/FREQ om de door u gewenste gegevens in de onderstaande volgorde op het display te lately verschijnen.

Opmerkingen

• Wonneer er een RDS zender worden ontvangen, kut u pas op RDS MODE/FREQ drukken wonneer een ofmeer RDS indicators oplichten op het display. Als u op deleze toets drukt voor een van deze indicators oplicht, za er niets geleuren. Deden hoervoor is dat het toestel nog Niet alle relevante RDS gegevens van dc zender heeft kunnen ontvangen.
• U kunt geen RDS gegevens selecteren die nicht door de zender worden ondersteund.
• Er kan geen gebruik gemaaakt worden van de RDS Diensten als het ontvangen signal te zwak is. De RT functie in het bijzonderc heeft een vrij groote hocveelheid gegevens nodig om te functioneren, zDat het möglichk is dat de RT gegevens Niet kennen worden gtoond ook al+zijn andere gegevens (PS, PTY enz.) al wel beschikbaar.
• Als de ontvangst slecht is, kuren de RDS gegevens soms Niet worden ontvangen. In een dergelijk geval kutu op TUNING MODE drukken zodate "AUTO"indicator op het display dooft. Alhoewel u hiermee overschakelt aan mono-ontvangst, is het möglichk dat vanwege de verbeterde ontvangst van het eenvoudiger signal, de RDS gegevens wel getoond+kennen worden.
• Als de signaalsterkte van de ontvangen RDS zender verminderd worden door externe interferentie, is het möglichk dat de RDS diensten halverwege worden afgebrozen en er "...WAIT" op het display op het voorpaneel verschijnt.

PTY SEEK functie

Als u uw favoriete programmatype instelt, za het toestel automatisch alle voorgeprogrammeerde RDS zenders afzoekenen aan een zender die een programme van het gewenste type aan het uitzenden is.

1Druk op PTY SEEK MODE om het toestel in de PTY SEEK functie te zetten.

Het programmatype van de huidige zender, of "NEWS" za gaan knipperen op het display.

2 Druk op PRESET/TUNING / en kies het gewenste programmatype.

Het gekozen programmatype worden getoond op het display op het Voorpaneel.

3Druk op PTY SEEK START om alle voorgeprogrammeerde RDS zender af te latenten zoeken.

Het gekozen programmatype zal blijven knipperen en de "PTY HOLD" indicator zal oplichten op het display op het voorpaneel verwijl er maar een zender met het gewenste programmatype worden gezocht.

PTY HOLD
Licht op

• Wanner er een zender die een programme van het gewenste type aan het uitzenden is gezonden, za het zoeken worden gestaakt bij die zender.
• Als de gezonden zender Nietaar uw smaak is, dient u opnieuw op PTY SEEK START te drukken. Het toestel gaat verrolgens de rest van de voorgeprogrammeerde zenders afzoekenaar een met het door u gewenste programmatype.

■Annuleren van deze functie

Druk twee keer ache ter elkaar op PTY SEEK MODE.

EON functie

Deze functie maakt gebruik van de EON Dienst op een netwerk van RDS zenders. Als u gewoon het gewenste programmatype (NEWS, INFO, AFFAIRS of SPORT) instelt, za dit toestel automatisch alle voorgeprogrammeerde RDS zenders opzoekeken die een programme van het gewenste type zullen gaan uitzenden enervoigens pas waar de gezonden zender overschaken wonneer de uitzending begint.

Opmerking

• Deze functie kan alleen worden gezrukt bij ontvangst van een RDS zender die de EON Dienst ondersteunt. Wanner u een dergelijkke zender ontvangt, za de "EON" indicator op het display op het voorpaneel oplichten.

1 Controller of de "EON" indicator op het display op het voorpaneel oplicht.

Als de "EON" indicator Niet oplicht, dient u af te stemmen op een andere RDS zender waar bij de "EON" indicator wel oplicht.

Druk net zo vaak op EON als nodig is om het gewenste programmatype (NEWS, INFO, AFFAIRS of SPORT) in te stellen.

De naam van het geseleeteerde programmatype verschijnt op het display op het voorpaneel.

• Wanner er via een voorgeprogrammeerde RDS zender een programma van het gewenste type begint, za het toestel automatisch overschakelen maar dat programma. (De EON indicator knippert.)
• Wanner de uitzending van het programme van het gewenste type afgelopen is, zal er worden teruuggeschakeld maar de oorspronkelijke zender (of maar een ander programme van het gewenste type).

■Annuleren van deze functie

Druk net zo vaak op EON tot er geen enkel programmatype oplicht op het display.

SLAAPTIMER

Met deutsche functie kunt u dit toestel automatisch UIT latent schakelen na een door u bepaaldeperiode.De slaaptimer is handig wonneer u in scaap wilt vallen verwijl u maar uw favoriete slaapliedjes luistert via een door u geselecteerde signaalbron. De slaaptimer schakelt ook automatisch de op de netstroomaansluitingen (AC OUTLET(S)) externe componentenuit.

De slaaptimer kan alleen met de afstandsbediening worden ingesteld.

• Door een los verkrijgbare schakelklok an te sluiten op dit toestel=kunt u deze ook als wekker gebruiken. Raadpleeg hiervoor de handleiding van de schakelklok.

Instellen van de slaaptimer

1 Selecteer een signaalbron en begin de weergave op de broncomponent.
2Druk herhaaldelijk op SLEEP om dearend in te stellen.

Met elke druk op SLEEP zal het display op het voorpaneel veranderen zoals hieronder staat aangegeven.

SLEEP

3 Nadat u de slaaptimer heeft ingesteld zal de "SLEEP" indicator op het display op het voorpaneel van dit toestel oplichten.

Vervolgens zal het display terugkeren maar de oorspronkelijke aanduiding.

Annuleren van de slaaptimer

Druk net zo vaak op SLEEP totdat de aanduiding "SLEEP OFF" (slaaptimeruit) verschijnt op het display op het voorpaneel.

Na een pau seconden za "SLEEP OFF' verdwijnen, za de "SLEEP" indicator doven en za het display terugkeren maar de oorspronkelijke aanduiding.

SLEEP OFF

• De slaaptimer kan ook worden geannulcerd door het hoofdtoestel uit te schaken met STANDBY op de afstandsbediening (of STANDBY/ON op het voorpaneel), of door de stekker uit het stopcontact te halen.

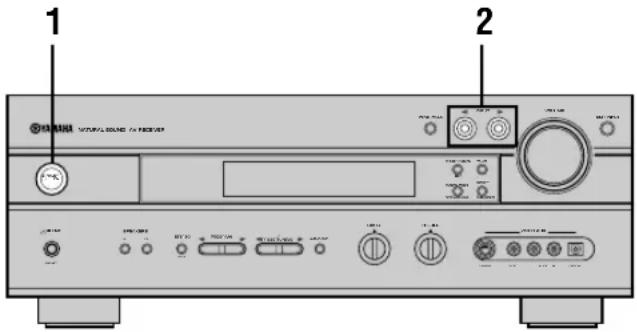

OPNAME

Opname-installingen en andere handelingen dienen te worden uitgevoerd op de opname-apparatuur. Raadpleeg hiervoorde handleiding van de betreffende apparatuur.

1Zet dit toestel en alle aangesloten apparatuur aan.
2 Selecteer de signaalbron waarvan u wilt opnemen.

of

Voorpaneel
Afstandsbediening

3 Begin de weergave (of stem af op een zender) op de signaalbron.
4 Begin de opname op het opname-apparaat.

Opmerkingen

Maak een test-opname voor u daadwerkelijk gaat opnemen.
- Wanner der toestel uit (standby) staat, kurz u nicht opnemen van of met andere op dit toestel aangesloten apparatuur.
- Deinstalling van BASS, TREBLE, VOLUME, "5 L/R BALANCE" op het SET MENU en DSP geluidsveldprogramma's heeft geen invloed op het opgenomen signaal.
- Er kan nicht worden opgenommen van een signaalbron die is aangesloten op de 6CH INPUT aansluitingen van dit toestel.

• Een bcpaald ingangssignaal zal nicht worden gereproduccerd via hetzelfde OUT (REC) kanaal. (Het via VCR 1 IN ontvangen ingangssignaal zal bijvoorbeeld nicht worden gereproduccerd via de VCR 1 OUT aansluiting.)
• U dient zichzelf op de hoogte te stellen van de in uw land geldende regelingen met betrekking tot de auteursrechten bij opname van platen, CD's, radio enz. Opnemen van auteursrechtelijk beschermd materiaal kan inbreuk make np op de waarop rustende rechten.

Als u een videobron aftspeelt die gebruik maakt van versleutelde of gecodeerde signalen die kopieren van het materiaal gegen要去en gaan, is het möglichk dat het beeld door deze signalen gestoord worden.

■Bijzondere aandachtspunten bij het opnemen van DTS materiaal

Het DTS signal is een digitale bitstroom. Als u probeert de DTS bitstroom digitaal op te nemen, zar slechts geruis worden opgenomen. Als u dus dit toestel wilt gebruiken om DTS gecodeerd bronmaterialiaal op te nemen, dient u aandacht te schenken aan de volgende punten.

Voor DTS geodeerde LD's, DVD's en CD's en een speler die geschikt is voor weergave van DTS signalen, dient u de aanwijzingen uit de handleiding van de speler te volgen zodate een analogog signaal produeert.

■Timer-gestuurde weergave/opname

Dit toestel is in staat weergave of opname uit te voeren met behulp van een externe schakelklok (niet meegeleverd). Raadpleeg de handleiding van de component en de schakelklok die u wilt gebruiken.

Opmerkingen

• Opgeslagen gegevens zoals de ingangsbron zullen worden gereflecteerd in de timer-gestuurde weergave of opname.
• Als u zich wilt dat er geluid worden geproducedr wannecr u centimer-gestuurde opname uit LAST voeren, dient u het volume laag te zctten.

Geheugen back-up

De geheugen back-up voorkomt dat opgeslagen gevevens (signaalbron, volumeniveau, menuinstelleningen enzovoorts) verloren gaan wanner de stroomvoorziening van het toestel worden onderbroken. Als de stroomvoorziening echter langer dan een week worden onderbroken, is het möglichd dat het geheugen gewist zal worden.

SET MENU (INSTELMENU)

Het SET MENU instelmenu bestaatuit 10 onderdelen, waaronder deinstelling van de luidsprekers. Kies het gewenste onderdeel en wijzig de ingestelde waarden indien nodig.

• U kunt de onderdelen op het SET MENU instelmenu wijzigen verwijl er een signaalbron worden weergegeven.

Onderdelen Begininstellungen

1 SPEAKER SET

A CENTER LRG (groot)

B MAIN LARGE

C REAR LR LRG (groot)

D REAR CT LRG (groot)

BASS BOTH

F MAIN Lv Nrm (Normal)

2 LFE LEVEL SP/HP 0 dB

3 SP DLY TIME

CENTER 0 ms

REAR CNTR 3 ms

4D.RANGE SP/HP MAX

5 L/R BALANCE 0 dB voor L/R

6 HP TONE CTRL BASS/TRBL 0 dB

7 I/O ASSIGN

A (component video ingang) [A] DVD

[B] D-TV/CBL

B (optische uitgang) (1) MD/CDR

C (optische ingang) (2) MD/CDR

(3) DVD

(4) D-TV/CBL

• In de beschrijvingen van de diverse onderdelen op de volgende bladzijden is de standardinstelling vet gedrukt.

Instellen van onderdelen via het SET MENU

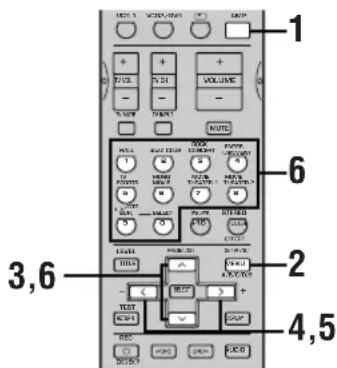

Op de afstandsbediening

Opmerking

• VoorCOMMige onderdelenzijnextra stappen nodig.

1 Druk op AMP.

Druk op SET MENU om het SET MENU te openen.

3 Druk net zo vaak op / om het gewenste onderdeel (1 t/m 10) te selecteren.

• Herhaaldelijk op SET MENU drukken heeft hetzelfde effect als drukken op

4 Druk een keer op / om het geseleerde onderdeel in te{kunnen stellen.

De instelling die u het staat heeft gewijzigd za op het display op het voorpaneel verschijnen.

Afhankelijk van het geselechte onderdeel kan het möglichk zijn met een sub-onderdeel te selecteren.

5Druk herhaaldelijk op / om de ingestelde waarde voor het geseleterde onderdeel te wijzigen.

6 Druk net zo vaak op tot het instelmenu verdwijnt, of druk op een DSP programmagroeptoets om het SET MENU instelmenu te verlaten.

DSP-AX630SE Op het voorpaneel

1Druk op NEXT om het SET MENU te openen.

2Druk herhaaldelijk op NEXT en selecteer het onderdeel dat u wilt instellen.

3Druk herhaaldelijk op SET MENU - / + om de geselecteerde instelling te wijzigen.

4 Druk net zo vaak op NEXT tot het menu verdwijnt of druk gewoon op PROGRAM / om het SET MENU te sluiten.

of

Geheugen back-up

De geheugen back-up functie voorkomt het verlies van de opgeslagen gegevens wanneer dit toestel uit (standby) worden gezet, de stekker uit het stopcontact worden gehaald of er een stroomstoring optreedt. Als de stroomvoorzieningECHTER langer dan een week worden onderbroken, is het möglichk dat het geheugen gewist zar worden. In dit geval zult u de instelleningen opnieuw要去en uittvocen.

1 SPEAKER SET (luidspreker instellingen)

Via deze onderdelen van het instelmenu kutu de gereproduekerde signalen afstemmen op uw luidspreker configuratie.

Opmerkingen

• Wanner het ingangssignaal een digitaal signaal is met een bemonsteringsfrequentie van 96kHz ,zijn sommige onderdelen Niet van toepassing.
• Wanner u 6CH INPUT heeft geseleeteerd als sigmaalbron, zullen de niveau-installingen van de onderdelen 1At / m1E geen effect hebben.

1A CENTER (midden-luidspreker)

Door een midden-luidspreker toe te voegen aan uw luidspreker-opstelling, za dit toestel in staat zich de gesproken tekst goed teplaatsen voor alle luisteraars en becloud en geluid optimaal met elkaar te lately overeenkomen.

Instel-mogelijkheden: LRG (groot), SML (klein), NON (geen)

LRG

Kies deze instelling als u een große midden-luidspreker heeft. Het hele bereik van middenkanaal signalen worden waar de midden-luidspreker gestuurd.

SML

Kies deze instelling als u eenkleine midden-luidspreker heeft. De lage tonen (90 Hz en minder) zullenaar de liquidsprekers die zich geseleeteerd via onderdeel "1EBASS" worden gestuurd.

NON

Kies deze instelling als u geen midden-luidspreker heeft. Alle signalen voor het midden-kanaal zullen maar de linker en rechtter hoofd-luidsprekers worden gestuurd.

1B MAIN (hoofd-luidsprekers)

Instel-mogelijkheden: LARGE, SMALL

LARGE

Kies deze instelling als u grote hoofd-luidsprekers—heeft. Het gehele bereik voor de linker en rechter hoofd-kanaal signalen zal maar de hoofd-luidsprekers worden gestuurd.

SMALL

Kies deze instelling als ukleine hoofd-luidsprekers heeft. De lage tonen (90 Hz en minder) zullenaar de luidsprekers die zich geselecteerd via onderdeel "1EBASS" worden gestuurd.

■1C REAR LR (achterluidsprekers)

Instel-mogelijkheden: LRG (groot), SML (klein), NON (geen)

LRG

Kies deze instelling als u grote linker en,rechter ache terluidsprekers heeft of wonneer u een achter-subwoofer heeft. Het hele bereik van achterkanaal signalen worden waar de linker en rechter ache ter-luidsprekers gestuurd.

SML

Kies deze instelling als ukleine linker en rechtter ache terluidsprekers heeft. De lage tonen van 90Hz en minder zullen maar de luidsprekers die zich geselecteerd via onderdeel "1E BASS" worden gestuurd.

NON

Kies deze instelling als u geenchyter-luidsprekers heeft.

• Als u NON (geen) instelt bij onderdeel "1C REAR LR", zal het toestel in de Virtual CINEMA DSP stand worden gezet. In dit geval zal dechter-midden-luidspreker automatisch op "NON" (geen) gezet worden en zal het onderdeel "1D REAR CT" (achter-midden-luidspreker) worden overgeslagen.

■1D REAR CT (midden achterluidspreker)

Door een midden acheer-luidspreker toe te voegen aan uw luidspreker-opstelling, kan dit toestel realistischer overgangen van voor maar après en vice-versa weergeven.

Instel-mogelijkheden: LRG (groot), SML (klein), NON (geen)

LRG

Kies deze instelling als u een groe midden ache terluidspreker heeft. Het hele bereik van midden ache terkanaal signalen worden maar de midden ache terluidspreker gestuurd.

SML

Kies deze installing als u eenkleine midden ache terluidspreker heeft. De lage tonen (90 Hz en minder) zullen\ aar de luidsprekers die zich geseleceerd via onderdeel "1E BASS" worden gestuurd.

NON

Kies deze instelling als u geenchyter-midden-luidspreker heeft. Alle signalen voor het midden achterkanaal worden maar de linker en rechtterchyter-luidsprekers gestuurd.

■1E BASS (LFE/lage tonen uitgangsfunctie)

LFE signalen geen lage toon-effecten meer wanner dit toestel Dolby Digital of DTS signalen reproduceert. Lage tonen in dit verband zijn tonen met een öffentie van 90Hz of minder. De lage tonen worden maar beiden hoofd-luidsprekers gestuurd en�a de subwoofer (u kunt een subwoofer gebruiken voor zowel reproductie in stereo als voor DSP programme's).

Instel-mogelijkheden: SWFR (subwoofer), MAIN, BOTH

SWFR

Kies deze installing als u een subwoofer heeft. De LFE signalen zullen maar de subwoofer worden gestuurd.

MAIN

Kies deze instelling als u geen subwoofer heeft. De LFE signalen zullen maar de hoofd-luidsprekers worden gestuurd.

BOTH

De LFE signalen worden maar de subwoofer gestuurd. Zeer lage tonen die overeenkomstig andere luidsprekerinstellungen voor de hoofdkanalen bedoeld zijn, worden zowel maar de hoofd-luidsprekers als� aan de subwoofer gestuurd.

Opmerking

• Wanner u MAIN kiest bij "1E BASS", zullen de zeer lage tonen (90 Hz en lager) voor het hoofdkanaal ook maar de hoofd-luidsprekers worden gestuurd als u SMALL (klein) heeft ingesteld voor de afmetingen van de hoofd-luidsprekers.

■1F MAIN Lv (hoofdniveau)

Verander deze instelling als u de volumeniveaus van de midden-, ache ter - (L/R) en midden ache ter-luidsprekers Niet in evenwicht kunt brengen met dat van de hoofd-luidsprekers vanwege de ongewoon hoge prestaties van de hoofd-luidsprekers.

Instel-mogelijkheden: Nrm (normal), -10 dB

Nrm

Kies "Nrm", als u het volume van uw effect-luidsprekers in evenwicht=kunt brengen met dat van uw hoofd-luidsprekers via de testtoon.

-10 dB

Kies -10dB als u het volume van uw efectluidsprekers nicht in evenwicht kunt brengen met dat van uw hoofd-luidsprekers via de testtoon.

2 LFE LEVEL (LFE niveau)

U kunt via deze functie het uitgangsiveau van de LFE (Lage Frequentie Effecten) regelen bij de weergave van Dolby Digital of DTS geodeerd materiaal. De LFE signalen geen de lage freiectie effecten wee der worden toegevoegt aan sommige scenes.

Instelbereik:

SPEAKER (luidspreker) -20 t/m 0 dB

HEADPHONE (hoofdtelefoon) .20 t/m 0 dB

Begininstalling: 0 dB

1 Druk op / en selecteer het in te stellen onderdeel.

2 Druk op <om het LFE niveau te wijzigen.

Opmerking

Regel het LFE uitgangsnavcau in overeenstemming met het vermogen van uw subwoofer of hoofdtelefoon.

3 SP DLY TIME (luidsprekervertraging)

Met deze functie kurz u de vertraging voor de geluidsweergave via de midden en midden achechterkanalen instellen. Deze functie werkt wonneer er geluid worden geprodueerd via de midden-luidsprekers met een bronsignaal zoals Dolby Digital, DTS enz. In het ideale geval horen de midden en midden achechter-luidsprekers opdezelfde afstand van de luisterplek te staan als de linker enrechtcher hoofd-luidsprekers. In de meeste situatuies thuis zullenECHTER DE Midden EN Midden achter-luidsprekers op een lijn staan met de hoofd-, respectievelijk de achechterluidsprekers. Door de geluidsweergave via de midden en midden achechter-luidsprekers ie ts vertragen, kan de schijnbare afstand tussen deze luidsprekers en de luisterplek aangepast worden zodate opdezelfde afstand lijken tc staan als dc linker enrechtcher hoofd-luidsprekers en de linker en rechter achefter-luidsprekers. Het juist instellen van de vertraging voor de midden-luidspreker is in het bijzonder van belang voor het given van diepte aan de gesproken tekst.

Instelbereik:

CENTER 0 t/m 5 ms

REAR CNTR (midden ache ter) ....0 t/m 30 ms

Begininstelling:

CENTER 0 ms
REAR CNTR (midden awhile) ...... 3 ms

Druk op / om de vertraging voor de midden- en midden acheterkanalen te vergroten of te verkleinen.

Schijnbare plaats midden-luidspreker

• Door de vertraging met 1 ms te verhogen, worden een afstand van ongeveer 30~cm vier de luisterplek gesimuleerd.

4 D. RANGE (dynamisch bereik)

Deze functie kurz u gebruiken om het dynamisch bereik te regelen. Deze instelling is alleen efectief wanner dit toestel Dolby Digital signalen decodeert.

Instel-mogelijkheden: MAX, STD (standaard), MIN (minimum)

MAX

Kies de "MAX" instelling voor speelfilms.

STD

Kies de "STD" instelling voor algemeen gebruik.

MIN

Kies de "MIN" instelling wonneer u bij zeer lage volumes luistert.

5 L/R BALANCE (balans tussen de linker en rechter hoofd-luidsprekers)

Gebruik deze instelling om het evenwichtussen de volumes van de linker en rechter hoofd-luidsprekers te regelen.

Instelbereik: 20 stappen voor L/R

Begininstalling: 0 dB voor L/R

Druk op > om het volume van de linker hoofd-luidspreker te verminderen. Druk op < voor de rechtter hoofd-luidspreker.

6 HP TONE CTRL (hoofdtelefoon toonregeling)

Met deze functie kunt u het niveau van de lage en hogetonen regelen wanneer u een hoofdtelefoon gebruikt.

Instelbereik (dB):

BASS -6 t/m +3

TRBL (hoge tonen) -6 t/m +3

Begininstelling:

BASS 0 dB

TRBL. 0 dB

7 I/O ASSIGN (ingang/uitgang toewijzing)

U knot indien gewenst aansluitingen toewijzen aan de daarmee te gebruiken component als de instellingen voor de COMPONENT VIDEO ingangsansluiting of DIGITAL INPUT/OUTPUT aansluitingen van dit toestel (de componentnamen voor deze aansluitingen) afwijken van de daadwerkelijk aangesloten component. Dit maakt het möglichk de toewijzing van de aansluitingen te wijzigen en een brederScala aan apparatuur aan te sluiten. Na deze toewijzing kunt u die component selecteren met de INPUT < / > toetsen (of met de ingangskeuzetoetsen op de afstandsbediening).

7A CMPNT-V INPUT voor de COMPONENTVIDEO INPUT aansluitingen [A] en [B]

Instel-mogelijkheden: [A] DVD, V-AUX, VCR 2/DVR, VCR 1, D-TV/CBL

[B]DVD,V-AUX, VCR 2/DVR, VCR 1,D-TV/CBL

7B OPTICAL OUT voor de OPTICAL OUTPUT aansluiting (1)

Instel-mogelijkheden: (1) MD/CD-R, (DSP-AX630SE)

TUNER), CD, V-AUX,

7C OPTICAL IN voor de OPTICAL INPUT aansluitingen (2) t/m (4)

Instel-mogelijkheden: (2) MD/CD-R, (DSP-AX630SE

TUNER), CD, VCR 2/

DVR, VCR 1, D-TV/CBL, DVD

7D COAXIAL IN voor de COAXIAL INPUT aansluiting (5)

Instel-mogelijkheden: (5) MD/CD-R, (DSP-AX630SE

TUNER), CD, V-AUX,

• U kunt Niet een onderdeel meer dan een enkele koer voor hetzelfde soort aansluiting instellen.
• Wanner u een component aansluit op zowel de COAXIAL als de OPTICAL aansluitingen, zullen de ingangssignalen die binnenkomen via de COAXIAL aansluiting voorrang krijgen.

8 INPUT MODE (begininstalling ingangsfungie)

Met deze functie kunt u de ingangsfungtie bepalen voor signaalbronnen die zich aangesloten op de DIGITAL INPUT ingangsansluitingen wanneer u het toestel aanzet (zie bladzijde 25 voor details omtrent de ingangsfungtie).

Instel-mogelijkheden: AUTO, LAST

AUTO

Kies deze instelling als u dit toestel automatisch wilt latent bepalen wat voor ingangssignaal er binnenkomt en aan de hand waarvan de juiste ingangsfunctie wilt latent kiezen.

LAST

Kies deze instelling als u dit toestel automatisch de ingangsfunctie die de vorige keer voor de betreffende signaalbron wird gebruikt wilt latenten gebruiken.

U kunt de helderheid van het display op het voorpaneel van het toestel instellen.

Gebruik deze functie om te voorkomen dat er per ongeluk instellenen van dit toestel worden gewijzigd.

Instel-mogelijkheden: ON, OFF

Selecteer ON (aan) om de volgende instellenen te vergrendelen:

• Alle onderdelen van het SET MENU instelmenu
• De uitgangsniveauaus van dechyter-en midden achterluidsprekers en van de subwoofer
  DSPprogramma parameters

Opmerkingen

• Wanner deze functie is ingeschakeld (ON), kunt u de testtoon nicht meer gebruiken.
• Wanner deze functie is ingeschakeld (ON), kurz u geen andere onderdelen van het SET MENU meer selecteren.

KENMERKEN AFSTANDBEDIENING

De afstandsbediening kan nicht alleen het hoofdtoestel, maar ook andere audio en video componenten van YAMAHA en van andere fabrikanten bedieren. Om die componenten te können bedieren,要去 de afstandsbediening programmeren met de betreffende fabrikantencodes.

Set bedieningstoetsen

Bedienen van dit toestel

De grijze toetsen hieronder kunt u gebruiken om dit toestel te bedieren wonneer de AMP functie is ingeschakeld. Druk op AMP om de AMP functie in te schakelen.

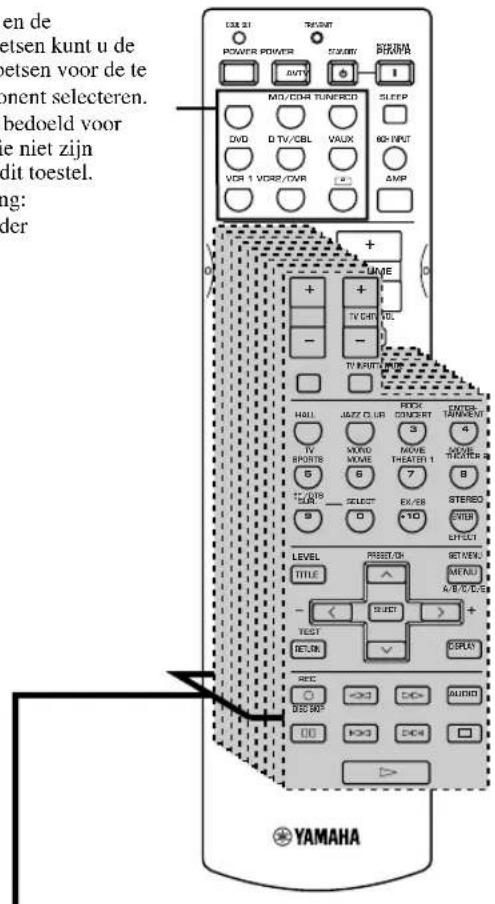

Bedienen van andere componenten

De grijze sets bedieningstoetsen hieronder kuren worden gebrukt om andere componenten te bedieren. De werking van elk van deze toetsen is mede afhankelijk van de component die u hebft geselecteerd. Selecteer de component die u wilt bedieren met de ingangskeuzetoetsen.

Met de A toets en de
ingangskeuzetoetsen kunt u de
set bedieningstoetsen voor de te
bedieren componente selecteren.
* De A toets is bedoeld voor
componenten die zich aanegasloten op dit toestel.
Fabrieksinstalling:
A...Videorecorder

Sets bedieningstoetsen voor uw componenten U kunt maximaal 9 verschillende componenten bedieren. U kunt fabrikantencodes invoeren en voor elke component verschillende functiesprogrammeren op de afstandsbediening (zie bladzijde 50).

Invoeren van de fabrikantencode

U aunt andere componenten bedieren door een fabrikantencode te programmeren. U aunt een code invoeren voor elk van de 9 sets bedieningstoetsen.

De volgende tabel geeft de fabrieksinstellungen voor de te bedieren componenten (Archief: componenten-categorie) en de fabrikantencode voor elk van de sets bedieningstoetsen.

Set bedieningstoetsen	Componentcategoric (archief)	Fabrikant	Code
CD	CD	YAMAHA	0005
MD/CD-R	MD	YAMAHA	0024
TUNER	TUNER	YAMAHA	0003
DVD	DVD	YAMAHA	0098
D-TV/CBL	-	-	-
V-AUX	-	-	-
VCR 1	-	-	-
VCR 2/DVR	-	-	-
A	-	-	-

1 Selecteer de broncomponent waarvoor u de code wilt programmeren met de ingangskeuzetoetsen of A.

Druk CODE SET in met een balpen of iets dergelijks.

De TRANSMIT indicator knippert twice keer.

3Gebruik de cijfertoetsen om de vier cijfers van de fabrikantencode voor de gebruikte component in te voeren.

Raadpleeg de "LIJST MET FABRIKANTENCODES" aan het eind van deze handleiding.

De TRANSMIT indicator knippert twee keer.

Opmerkingen

• Als de fabrikant van uw componenteer dan een code heeft, dient u elke code te proberen tot u de juiste gezonden heeft.
• Als u bij stap 3 meer dan 30 seconden wacht, zal de procedure worden geannuleerd. In dit geval dient u opnieuw te beginnen vanaf stap 2.

Wissen van fabrikantencodes

■Wissen van een eerder ingestelde fabrikantencode voor een set bedieningstoetsen

1 Druk op de ingangskeuzetoets of op A om de set bedieningstoetsen te selecteren waarvoor u de ingestelde fabrikantencode wilt wissen.

2Druk CODE SET in met een balpen of iets dergelijks.

De TRANSMIT indicator knippert twee keer.

Opmerking

• Als u bij stap 2 Niet binnen 30 seconden op een toets drukt, za dc procedure voor het wissen worden geannulcerd. In dit geval dient u opnieuw te beginnen vanaf stap 1.

3 Voer codenummer "0000" in.

De TRANSMIT indicator zal twee keer knipperen, waarna de fabrikantencode voor de geselecteerde component gewist zal+zijn.

• U kurz alle ingestelde fabrikantencodes in een keer wissen door het codenummer "9990" in te voeren.

Bedienen van andere componenten

Wanneeu eenmaal de juiste fabrikantencode heeft ingevoerd, kunt u ook andere componenten bedieren. VergeetECHter niD dat sommige toetsen misschien nicht werken met uw component. Wanneeu een signalbron geselecteerd heeft, za de afstandsbediening overschakelenaar de set bedieningstoetsen voor die component.

	DVD-speler Videorecorder		TV, digitale/kabel TV		CD-speler CD-/MD-recorder Tuner
1 AV POWER *	1Aan/uit	*1Aan/uit	*3 Videorecorder aan/uit	*1Aan/uit	*1Aan/uit	*1Aan/uit
2 TV POWER	*2TV aan/uit	*2TV aan/uit	*2TV aan/uit	*3TV aan/uit	*2TV aan/uit	*2TV aan/uit
3 TV CH +	*TV volgende kanaal	*1TV volgende kanaal	TV volgende kanaal	*2TV volgende kanaal	*2TV volgende kanaal	*2TV volgende kanaal
TV CH -	*2TV vorige kanaal	*2TV vorige kanaal	TV vorige kanaal	*2TV vorige kanaal	*2TV vorige kanaal	*2TV vorige kanaal
4 TV VOL +	*2TV volume hoger	*2TV volume hoger	TV volume hoger	*2TV volume hoger	*2TV volume hoger	*2TV volume hoger
TV VOL -	*2TV volume lager	*2TV volume lager	TV volume lager	*2TV volume lager	*2TV volume lager	*2TV volume lager
5 TV MUTE	*2TV geluid tijdelijk uit	*2TV geluid tijdelijk uit	TV geluid tijdelijk uit	*2TV geluid tijdelijk uit	*2TV geluid tijdelijk uit	*2TV geluid tijdelijk uit
6 TV INPUT	*2TV ingang	*2TV ingang	TV ingang	*2TV ingang	*2TV ingang	*2TV ingang
7 1-9, 0, +10	Cijfertoectsen	Cijfertoectsen	Cijfertoectsen	Cijfertoectsen	Cijfertoectsen	Voorkeuzezenders (1-8)
8 TITLE	Titel
9 PRESET/CH ∩	Op	Videorecorder volgende kanaal				Volgende voorkeuzezender
PRESET/CH ∨	Neer	Videorecorder vorige kanaal				Vorige voorkeuzezender
PRESET/CH <	Links
PRESET/CH >	Rechts
SELECT	Selecteren
10 RETURN	Terug
11 REC/DISC SKIP	Disc overslaan	Opname	*3 Videorecorder opname	Disc overslaan	Opname (MD)
>	Weergave	Weergave	*1 Vidorecorder weergave	Weergave	Weergave
<	Zoeken terug	Zoeken terug	*3 Vidorecorder zoeken terug	Zoeken terug	Zoeken terug
>	Zoeken voorui	Zoeken voorui	*2 Vidorecorder zocken voorui	Zoeken voorui	Zoeken voorui
AUDIO	Audio
10	Pauze	Pauze	*3 Videorecorder pauze	Pauze	Pauze
<	Overslaan terug			Overslaan terug	Overslaan terug
>	Overslaan voorui			Overslaan voorui	Overslaan voorui
□	Stop	Stop	*1 Videorecorder stop	Stop	Stop
12 ENTER	Titel/index	Invocen	Invocen	Index	Index
13 MENU	Menu					A/B/C/D/E
14 DISPLAY	Display			Display	Display

1 Deze toets werkkt alleen wonneer de originele afstandsbediening van de component in kwestie voorzien is van een POWER toets.
2 Met deutsche toetsen kurz u uw TV bedieren zonder de ingestelde signaalbron te veranderen als de juiste fabrikantencode is ingesteld voor D-TV/CBL.
* Via deze toetsen kurz u uw videorecorder bedieren zonder VCR als signaalbron te selecteren als u de juiste fabrikantencode heeft ingevoerd voor VCR.

REGELEN VAN DE NIVEAUS VAN DE EFFECT-LUIDSPREKERS

U kunt het uitgangsiveau van elk van de effectluidsprekers (midden, links en rechtschyter, middenchter en subwoofer) instellen verwijl u maar een signaalbron aan het luisteren bent.

Maak deze instellen gen met de afstandsbediening.

1Druk op AMP.

(Terwijl er een signaal worden weergegeven)

Druk net zo vaak op LEVEL tot u de luidspreker(s) die u wilt instellen heeft geselecteerd.

Met elke druk op LEVEL zal er een andere luidspreker geselecteerd worden en als volgt worden aangegeven op het display op het Voorpaneel: midden, rechts );achter, midden ), links ), en subwoofer.

#

• Als u op LEVEL heeft gedrukt,kestu ook de in te stellen luidspreker(s) seleceteren met /

3Regel het volumeniveau van de geselecteerde luidspreker met de / toetsen.

• Het instelbereik voor de midden, rechtzer en linker hinter-luidsprekers is +10 dB t/m -10 dB.
• Het instelbereik voor de subwoofer is 0 dB tot -20 dB.

Opmerkingen

• Wanner de luidsprekerfuncties via "1A CENTER" en "1C REAR LR" op NON (geen) gezet zich terwijl "1E BASS" op MAIN staat, kan het uitgangsiveau van die luidsprekers nicht worden ingesteld waar der die luidsprekers geen geluid worden geproduced.
• Wonneer u het luidspreker-niveau regelt via LEVEL, zullen de instellingen die u heeft gemaakt met de testtoon gewijzigd worden.
• Wij raden u aan de luidsprekers in te stellen volgens de procedure beschreiben onder "Gebruik van de testtoon" op de bladzijden 21 en 22.

■Voor 6ch Stereo

U knot het volumeniveau van elk kanaal in de 6 kanaals stereofunctie apart regelen.

2Druk herhaaldelijk op / om de luidspreker(s) die u wilt instellen te selecteren.

3 Druk op / om het uitgangsniveau van de geselecteerde luidspreker te regelen.

Geheugen back-up

De geheugen back-up functie voorkomt het verlies van de opgeslagen gegevens wanneer dit toestel uit (standby) worden gezet, de stekker uit het stopcontact worden gehaald of er een stroomstoring optreedt. Als de stroomvoorziening beschter langer dan een week worden onderbroken, is het möglichk dat de opgeslagen gegevens gewist zullen worden. In dat geral moet u de vertraging stijd opnieuw instellen.

INSTellen VAN DE VERTRAGING

U kunt het tijdsverschilCUSnen het weergeven van een geluid door de hoofd-luidsprekers en het begin van de effectweergave via de achter-luidsprekerszfelfinstellen. Hoe groter dit verschil, hoe later het efect zal worden geprodueerd.De vertraging kan voor elk DSP programma apart worden ingesteld.

De volgende tabel toont de fabrieksinstellungen voor de vertraging.

	Programma	Fabrieksinstelling (ms)
1. CONCERT HALL 45
2. JAZZ CLUB 30
3. ROCK CONCERT 15
4. DISCO 26
	GAME 36
	CONCERT VIDEO 21
5. TV SPORTS 10
6. MONO MOVIE 69
7. 70 mm SPECTACLE 23
	DGTL SPECTACLE 15
	DTS SPECTACLE 15
	Spectacle EX/ES 15
	70 mm SCI-FI 20
	Sci-Fi EX/ES 15
	DGTL SCI-FI	15
	DTS SCI-FI	15
8. 70 mm ADVENTURE		20
	DGTL ADVENTURE	15
	DTS ADVENTURE	15
	Adventure EX/ES	15
	70 mm GENERAL	20
	DGTL GENERAL	15
	DTS GENERAL	15
	General EX/ES	15
9. PRO LOGIC/NORMAL		15
	DOLBY DIGITAL/NORMAL	5
	DTS DIGITAL SUR./NORMAL	5
	Dolby D EX/DTS ES	5
	PRO LOGIC/ENHANCED	20
	DOLBY DIGITAL/ENHANCED	5
	DTS DIGITAL SUR./ENHANCED	5
	Enhanced EX/ES	5
	PRO LOGIC II Movie	15
	PRO LOGIC II Music	5

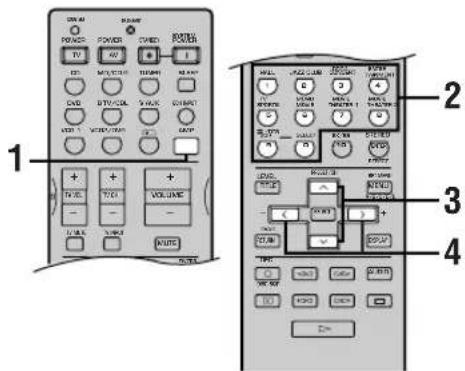

Maak deze instellingen met de afstandsbediening.

1 Druk op AMP.

(Terwijl er een signalaal worden weergegeven)

2 Selecteer het DSP programme waarvoor u de vertraging wilt aanpassen.
3 Druk op / zodate "DELAY"verschijnt op het display op het voorpaneel.

4 Druk op / om de vertraging in te stellen.

Opmerkingen

Bij bepaald bronmaterialaal zal een te lange vertraging onnatuurlijk klinken.
- De weergave za tijdelijk worden onderbroken verwijl de vertraging worden ingesteld.

Geheugen back-up

De geheugen back-up functie voorkomt het verlies van de opgeslagen geevens wanneer dit toestel uit (standby) worden gezet, de stekker uit het stopcontact wordt gehaald of er een stroomstoring optreedt. Als de stroomvoorzieningECHTER langer dan een week worden onderbroken, is het maybek dat de opgeslagen geevens gewist zullen worden. In dat geval moet u de vertragingstijd opnieuw instellen.

INSTellen VAN DE PARAMETERS VOOR PRO LOGIC ]MUSIC

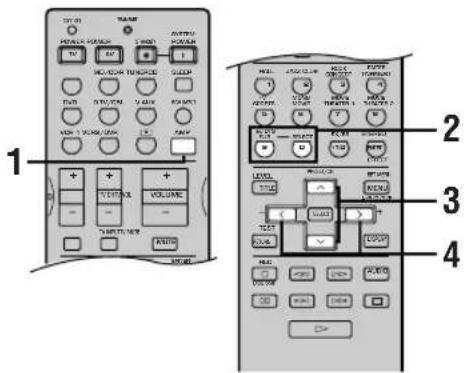

Wijzigenvanparameters

U kunt de waarden voor PRO LOGIC IMusic parameters aanpassen zodate deluidsvelden accuraat worden gereproduedd in uw kamer.

Maak deze instellingen met de afstandsbediening.

1 Druk op AMP.

2 Selecteer PRO LOGIQ Music.

3 Druk op / om de gewenste parameter te selecteren.

4 Druk op / om de waarde voor deze parameter te wijzigen.

Herhaal de stappen 3 en 4 hierboven als u nog andere parameters wilt wijzigen.

Opmerking

• Wanner “10 MEM. GUARD” (geheugen vergrendeling) via het SET MENU aan (ON) heeft gezet,(Int u geen waarden van parameters wijzigien.

Geheugen back-up

De geheugen back-up functie voorkomt het verlies van de opgeslagen gegevens wanner dit toestel uit (standby) worden gezet, de stekker uit het stopcontact worden gehaal of er een stroomstoring optreedt. Als de stroomvoorziening beschter langer dan een week worden onderbroken, is het möglichk dat de opgeslagen gegevens gewist zullen worden. In dit geval zult u hetuitgangsniveau opnieuw要去en instellen.

Beschrijving PRO LOGIC II Music parameters

PANorama

Indien ingeschakeld zal het stereo geluidsveld uitgebrecht worden maar de surround-luidsprekers voor een omhullend effect.

Instel-mogelijkheden: OFF/ON, fabrieksinstelling is OFF.

DIMENSION

Functie: Verschuift het geluidsveld maar voren of maarachten.

Instelbereik: -3 (naar achefteren) t/m +3 (aar voren), fabrieksinstelling is STD (standaard).

CTWIDTH (Midden breedte)

Regelen van het door alle drie de voorluidsprekers geprodueerde centrale geluidsbeeld. Hoe hoger de ingestelde waarde, hoe verder het centrale geluidsbeelduitwaaiertaar de linker en rechter hoofd-luidsprekers.

Instelbereik: 0 (middenkanaal worden weergegeven via de midden-luidspreker) t/m 7 (middenkanaal worden uitsluitend weergegeven via de linker en rechtter liquidsprekers), fabrieksinstelling is 3.

OPLOSSEN VAN PROBLEMEN

Raadpleeg de onderstaande tabel wonneer dit toestel Nietaar behoren functioneert. Als het probleem waar u mee te makes heeft Niet hieronder vermeld staat of als de geboden oplossing Niet werkt, dient u de stroom uit te schakelen, de stekker uit het stopcontact te halen en contact op te nemen met uw erkende YAMAHA dealer of Service-centrum.

■Algemeen

Probleem	Oorzaak	Oplossing	Raadpleeg bladzijde
Het toestel gunshot in het op STANDBY/ON ( of SYSTEM POWER) drukt, of het toestel tekt plotseling terug in de standby-stand direct nadat u de stroom heb ingeschakeld.	De stekker zit nicht of nicht good in het stopcontact.	Steeck de stekker good in het stopcontact.	—
	De IMPEDANCE SELECTOR schakelaar op het中断paneel staat nicht—helemaal in de juiste stand.	Zet de schakelaar—helemaal maar een kant verwijl het toestel in de standby-stand staat.	12
	De bevciligingschakeling is in werkig getreden.	Controler of alle luidspreker-draden good+zijn aangesloten zowel op dit toestel als op de luidsprekers en dat dc draden geen contact makes met iets anders dan de bijbehorende aansluiting.	10, 11
	Dit toestel is bloatgesteld aan een sterke externe elektrische schok (zoals blikkseminslag of een sterke ontlading van statische elektriciteit).	Zet het toestel uit (standby), haal de stekker uit het stopcontact, doe deze na 30 seconden wee terug en probeer het opnieuw.	—
Geen geluid.	Gebrekige of onjuiste in- of uitgangsaansluitingen.	Zorg voor goede aansluitingen. Als dit het probleem Niet oplost, is het mogelijk dat de snoeren defectঃn.	10 - 16
	Onjuiste signalbron.	Selecteer een geschikte signaalbron met INPUT <1/> of 6CH INPUT (of de ingangskeuzetoetsen).	23
	De luidsprekers zijn nicht goed aangesloten.	Zorg voor goede aansluitingen.	10, 11
	De hoofd-luidsprekers die u wilt gebruiken zijn nicht goed geselecteerd.	Selecteer dc te gebruiken set hoofd-luidsprekers met SPEAKERS A cn/of B.	23
	Het volume staat te laag.	Verhoog het volume.	24
	De geluidsweergave is tijdelijk uitgeschakeld.	Druk op MUTE of op een andere bedieningstoets zodat de geluidsweergave worden ingeschakeld en u het volume kut regelen.	—
	Het toestel ontvangt digitale signalen van bijv. een CD-ROM die het toestel zich kan verwerken.	Geef signalen waar die door dit toestel gereproduccerdলen worden.	—
Geen beeld.	Het uitgangssignaal en het ingangssignaal voor het beeld+zijn verbonden met verschillende soorten video aansluitingen.	Zorg voor hetzelfde type video-aansluitingen (SVIDEO,VIDEO (composit) of COMPONENTVIDEO) voor zowel het ingangssignaal als het uitgangssignaal.	14, 15
Het geluid valt plotseling weg.	De beveiligingssschakeling is in werkig getreden vanwege kortsluiting enz.	Controller of de IMPEDANCE SELECTOR schakelaar op de juiste stand staat en doe het toestel verrolgens weeer aan.	12
		Controller of de luidspreker-draden geen contact makesen en doe het toestel verrolgens weeer aan.	—
	De slaaptimer is in werkig getreden.	Schakel de stroom in en probeer de signaalbron opnieuw te latent weergeven.	—
	De geluidswcergave is tijdelijk uitgeschakeld.	Druk op MUTE of een andere bedieningstocts om de weergave te hervatten en stel verrolgens het gewenste volume weein.	—
Geen geluid aan een kantr.	Onjuiste aansluitingen.	Sluit dc bedrading op dc juiste manier aan. Als het probleem net verdwijnt, is het möglichk dat de kabels defect zijn.	10, 11
	Onjuiste instelling van "5 L/R BALANCE" van het SET MENU.	Vorricht de juiste instelleningen.	46
Er komt geen geluiduit de effect-luidsprekers.	De effecten+zijn uitgeschakeld.	Druk op STEREO/EFFECT om deleze in tc schakelen.	28
	Er worden een Dolby Surround, Dolby Digital of DTS decoderend DSP geluidsveldprogramma gebruikt op materiaaal dat Niet Dolby Surround, Dolby Digital of DTS gecodcrd is.	Selecteer een ander DSP geluidsveldprogramma.	26-33
	Het ingangssignaal is een digitaal signaal met een bemonsteringsfrequentie van 96 kHz.		—
Er kommt geen geluiduit de midden-luidspreker.	Het uitgangsniveau voor de midden-luidspreker staat op de minimum instelling.	Zet uw midden-luidspreker harder.	51
	Het onderdeel "1A CENTER" van het SET MENU staat op NON (geen).	Selecteer de juiste instelling voor uw midden-luidsprekr.	43
	Een van de Hi-Fi DSP programme's (1 t/m 4) is gezselectcertd (met uitzondering van 6ch Stereo).	Selecteer een ander DSP geluidsveldprogramma.	26-33
	Het Dolby Digital of DTS ingangssignaal bevat geen midden-kanaal.		—
Er kommt geen geluiduit de achter-luidsprekers.	Het volume voor dc achter-luidsprekers is op het minimum ingesteld.	Verhoog dc niveaus van dc achter-luidsprekers.	51
	Er worden een mono signaalbron afgespeeld met geluidsveldprogramma 9.	Selecteer een ander DSP geluidsveldprogramma.	26-33
Er kommt geen geluiduit de subwoofer.	Het onderdeel "1E BASS" van het SET MENU staat op MAIN terwijl cr Dolby Digital of DTS gecodeerd materiaaal worden weergegeven.	Selecteer SWFR of BOTH.	44
	Het onderdeel "1E BASS" van het SET MENU staat op SWFR of MAIN terwijl er 2-kanaals materiaaal worden weergegeven.	Selecteer BOTH.	44
	Het bronsignaal bevat geen zeer lage tonen (90 Hz of minder).		—
Slechte weergave van de lage tonen.	Het onderdeel "1E BASS" van het SET MENU staat op SWFR of BOTH terwijl uw systecm waaruboofer bevat.	Selecteer MAIN.	44
	De selectie van de uitgangsfunctie voor de (hoofd, midden, acheter of middenijken) kanalen via het SET MENU komt nicht overeen met uw luidspreker-configatie.	Maak de juiste instelleningen voor wat betreft de afmictingen van clk van uw luidsprekers.	43-45

OPLOSSEN VAN PROBLEMEN

Probleem	Oorzaak	Oplossing	Raadpleeg bladzijde
Er kommt geen geluid uit de midden achefter- luidspreker.	Het onderdeel "1C REAR LR" of "1D REAR CT" van het SET MENU staat op NON.	Selecteer LRG of SML.	44
	De Dolby Digital EX decoder of de voor DTS-ES geschikte decoder is nicht ingeschakeld.	Druk op de EX/ES toets op de afstandsbediening om dit in te schakelen.	28
Er klinkt een 'brom'.	Onjuiste aansluitingen.	Zorg voor goede aansluitingen. Als het probleem nicht verdwijnt, is het möglichk dat de kabels defect zijn.	10 - 16
Het volumeniveau kan Niet worden verhoogd, of de weergave is verrormd.	De op dc OUT (REC) aansluitingen van dit tostell aangesloten component staatuit.	Zet de betreffende component aan.	—
Geluideffecten worden nicht opgenomen.	De geluideffecten kunnen nicht worden opgenomen.		—
Er kan Niet worden opgenomen van een signaalbron door een component die is aangesloten op de DIGITAL OUTPUT aansluiting van dit tostell.	De signaalbron is Niet aangesloten op de DIGITAL INPUT aansluitingen van dit tostell.	Sluit de signaalbron aan op de DIGITAL INPUT aansluitingen van dit tostell.	—
De DSP parameters en sommige andere instillingen van dit tostell kunnen nicht worden gewijzigd.	Het onderdeel "10 MEM. GUARD" is ingeschakeld (ON) via het SET MENU.	Zet "10 MEM. GUARD" (geheugen vergrendeling)uit (OFF) via het SET MENU.	—
Het toestel functioneert Niet maar behoren.	De interne microcomputer is op tilt geslagen door een externe elektrische schok (zoals bliksminslag of een ontlading van staatische elektriciteit) of door een stroomvoorziening met een te laag voltage.	Haal de stekker uit het stopcontact en doe deze na ongeveer 30 seconden wee terug.	—
De aanduiding "CHECK SP WIRES" verschijnt op het display.	De luidspreker-snoeren makeortsluiting.	Controleer of alle luidsprekerkabels goed+zijn aangsloten.	—
U ondervindt storing van digitale of hoog-frequente apparatuur, of van dit tostell.	Dit toestel staat te zich bij de betreffende apparatuur.	Zet dit toestel verder bij de betreffende apparatuur vandaan.	—
Het toestel.gaat plotseling uit (standby).	De temperatuur binnenin het toestel is te hoog opgelopen en de beveiliging gegen oververhitting is in werkung getreden.	Wacht tot dit toestel is afgekoeld en zet het dan waar aan.	—

■Tuner

RX-V630RDS

Probleem		Oorzaak	Oplossing	Raadpleeg bladzijde
FM	Ruis bij FM stereo-ontvangst.	Vanwege de kenmerken van FM stereo-uitzendingen, kan dit voorkomen wonneer de zender te verweg is, of het door de antenne geproduerde ingangssignaal te zwak is.	Controleer de antennae-aansluitingen.Probeeriens een hoge kwaliteit's FM richtantenne.	17
			Stem met de hand af.	34
	Er treedt verworming op en ook met een goede FM antenne is goede ontvangst onmogelijk.	Het signaal worden via verschillende wegen ontvangen.	Zet de antennene zo dat het signaal nog maar op een enkele manier ontvangen worden.	-
	Er kan nicht automatisch worden afgestemd op de gewenste zender.	De zender is te zwak.	Probecr cens een hoge kwaliticits FM richtantenne.	17
			Stem met de hand af.	34
	Eerder voorgeprogrammeerde zenders hunnen Niet meer worden opgeroepen.	Het toestel is te lang zonder stroom geweest.	Herhaal de procedure voor het Voorprogrammeren.	35, 36
AM	Er kan nicht automatisch worden afgestemd op de gewenste zender.	Zwak signaal of antennae los.	Zet de aansluitingen van de AM ringantenne goed vast en zet de antennae zo dat u de beste ontvangst verkrijgt.	17
			Stem met de hand af.	34
	Er klinken de hele tijdkrakende en sissende geluiden.	Storing kan het resultaat� van onweer, TL verlichting, motoren, thermostaten en andere elektrische apparatuur.	Gebruik een geaarde buitenantenne. Dit za wel wat helpen, maar het za moeilijk blijven alle storingen te elimineren.	17
	Er klinken zoemende en huilende geluiden (vooral's avonds).	Er staat een television te zich in de buurt.	Zet dit toestel verdor bij dc TV vandaan.	-

■Afstandsbediening

Probleem	Oorzaak	Oplossing	Raadpleeg bladzijde
De afstandsbediening doet het nicht, of Niet goed.	Te ver weg of te scherpe hoek.	De afstandsbediening werkt binnen een maximum bereik van 6 m, onder een hoek van Niet更是 dan 30 graden afwijkend van loodrecht op het voorpaneel.	7
	Er valt direct zonlicht of sterke verlichting (zoals van een TL lamp) op de infraroodsensor van het hoofdtoestel.	Verplaats dit toestel.	-
	De batterijen zijn te zwak.	Vervang alle batterijen door neue.	3
	De fabrikantencode is nicht correct ingesteld.	Stel de code correct in.	49
		Probeer een andere code voordezelfde fabrikant.	-
	Ook als de fabrikantencode correct is ingesteld, is het möglichDat bepaalde modellen nicht reageren op de afstandsbediening.		-

WOORDENLIJST

■Dolby Surround

Dolby Surround maakt gebruik van opnamen met 4 analoge kanalen om realistische en dynamische geluideffecten te reproduceren: 2 linker en rechter hoofdkanalen (stereo), een middenkanaal voor de gesproken tekst (mono) en een achterkanaal voor speciale geluideffecten (mono). Het achechterkanaal reproduceert geluid binnen een beperkt frequentiebereik. Dolby Surround worden algemeen gebruikt op videobanden en Laserdiscs en door veel TV en kabelzenders. De Dolby Pro Logic decoder die is ingebouwd in dit toestel maakt gebruik van een digitale signaalverwerking die automatisch het volume van de diverse kanalen stabiliseert ter verbetering van bewegende geluideffecten en de richtingsgevoeligheid.

■Dolby Digital

Dolby Digital is een digitaal surroundsystem dat u volledig geschreiben multikanaals geluidsweergave biedt. Met 3 voorkanalen (links, midden en rechts) en 2 stereoachterkanalen biedt Dolby Digital u 5 audiokanalen met het volle freiendentiebereik. Daarnaast beschikt dit system over een extra kanaal speciaal voor lage toon-effecten, het LFE (Lage Frequentie Effect) kanaal, hetgeen het totaal brengt op '5,1' kanalen (het LFE kanaal teelt als 0,1 kanaal). Met tweetanaals stereo voor dechyter-luidsprekers is het möglichk bewegende geluideffecten preciezer wee ter goven voor een betere surroundweergave dan mogelijk is met Dolby Surround. Het grote dynamische bereik (het verschil tussen het maximum en het minimum volume) dat kan worden weergegeven door de 5 kanalen met het volle freiendentiebereik en de accurate plaatsing van de geluidsbronnen met behulp van de digitale geluidsverwerking waarborgt een voorheen ondenkbaar realistische ervaring.

Met dit toestel heeft u de keuze uit een ongeëvenaard aanat geluidsbronnen, van mono tot 5,1 kanaals systemen. Dolby Digital EX produccert 6 uitgangskanalen met het volle freiquentiebereik van 5,1 kanaals bronsignalen. Dit wordt bereikt met behulp van een matrix decoder die 3 surroundkanalen berekend uit de 2 in de oorspronkelijke opname. Voor de Beste resultaten dient Dolby Digital EX gebruikt te worden met film-soundtracks die zich opgenomen in Dolby Digital Surround EX. Met dit extra kanaal verwrijkt u een meer dynamische en realistische weergave van bewegende geluidsbronnen, vooral in scènes waarin eriets over of rond je hoofd vliegt.

■Dolby Pro Logic II

Dolby Pro Logic II is een verbeterde techniek voor het decoderen van groe hoeveelheden gegevens van bestaand Dolby Surround materiaal. Deze nieuwe technologie maak weergave van 5 gezeseiden kanalen möglichk met 2 hoofdkanalen links en rechts, een middenkanaal en 2 achterkanalen links en rechts (inplaats van slechts een enkel achterkanaal bij de conventionele Pro Logic technologie). Naast de Movie functie voor weergave van films is er ook een Music functie voor weergave van materiaal met slechts 2 kanalen.

DTS digitale surroundweergave is een 6-kanaals digitaal system ontwikkeld ter verranging van analoge filmsoundtracks dat snel aan populariteit wint in de filmwereld. Digital Theater Systems Inc. heeft een thuis theater-system ontwikkeld zodate u bij u thusi kunt profiteren van de ruimtelijke en natuurlijke DTS digitale surroundweergave.

Dit systeme is vrijwel vrij van verrorming en levert heldere 6-kanaals weergave (dat wil zaggen, linker, rechtter en middenkanalen, 2 achterkanalen, plus een LFE 0,1 kanaal voor de subwoofer dus in andere woorden 5,1 kanalen).

Het toestel is uitgerust met een voor DTS-ES geschikte decoder die 6,1 kanaals weergave möglichk maakt door een midden achterkanaal toe te voegen aan het bestaande 5,1 kanaals formaat. (Het midden achterkanaal worden dynamisch samengestelduit de linker en rechtter achterkanalen.)

■LFE 0,1 kanaal

Dit kanaal is bedoeld voor de reproductie van de lage tonen. Het frequentiebereik voor dit kanaal loopt van 20Hz t/m 120 Hz. Dit kanaal worden maar voor 0,1 kanaal geteld waar het alleen de lage tonen behelst, in vergelijkking met het volle frequentiebereik van de andere 5 kanalen in een Dolby Digital of DTS system met 5,1 kanalen.

■CINEMA DSP (digitale geluidsveldprocessor)

Omdat de Dolby Surround en DTS systemen oorspronkelijk ontworpen zijn voor gebruik in bioscopen, werkden dieze het best in groe zalen met veel luidsprekers ontworpen voor de akoestische effecten. Aangezien de omstandigheden bij u.thuis, de afmetingen van de kamer, het materiaal van de wanden, het eenal luidsprekers, enz. hiermee waarschijnlijk geen gelijkenis vertoont, zullen er ook verschillen zich in de geluidsweergave. Gebaseerd op een enorme hoeveelheid verzamelde gegevens van echteuitvoeringsruimten, is de YAMAHA CINEMA DSP in staat YAMAHA's originele geluidsveld-technologie te gebruiken in combinatie met Dolby Pro Logic, Dolby Digital en DTS systemen om zo de kijk- en luisterervaring van de bioscoop bij u.thuis te konnen reproduceren.

■SILENT CINEMA

YAMAHA heeft een natuurlijk, realistisch DSP geluidsveldprogramma voor hoofdtelefoons ontwikkeld. De parameters voor hoofdtelefoons zijn aangepast aan de diverse geluidsvelden zDat alle geluidsveldprogramma's ook via de hoofdtelefoon weergegeven+kennen worden.

■Virtual CINEMA DSP

YAMAHA heeft het Virtual CINEMA DSP geluidsveldprogramma ontwikkeld om virtuèle achterluidsprekers te simuleren zodate u ook zonder achterluidsprekers van de DSP geluidsvelden kunt profiteren. Het is zichs möglichk om van het CINEMA DSP geluidsveldprogramma te genieten met een minimaal systeme van slechts 2 liquidsprekers zonder middenluidspreker.

PCM (lineair PCM)

Lineair PCM is een signaalformaat voor ongeecomprimeerde gedigitaliserde analoge geluidssignalen, geschikt voor opname, transmissie en weergave. Dit is de methode waarmee CD's en DVD audio discs zijn opgenomen. Het PCM system meakt gebruik van een system waar bij het analoge signal in zeerkleine stukjes worden gehakt en per stukje gemeten worden ('bemonsterd'). PCM staat voor "Puls Code Modulatie" en betekent dat het analoge signal gecodeerd worden als pulsjes enervoigens o gemoduleerd voor opname.

■Bemonsteringsfrequentie en aantal kwantificeringsbits

Bij het digitaliseren van een analogoag audiosignaal wordt het aantal keren dat het signaal per seconde gemeten wordt de bemonsteringsfrequentie genoemd, terwijl de mate van detail waarin het geluid wordt omgezet in een digitale waarde worden aangegeven door het aantal kwantificeringsbits.
De signalen die kuren worden weergegeven hangen mede af van de bemonsteringsfrequentie terwijl het dynamisch bereik, het verschilussen maximum en minimum volume, afhangt van het aantal kwantificeringsbits. Hoe hoger de bemonsteringsfrequentie, hoe更是 frequently er kuren worden weergegeven en hoe hoger het aantal kwantificeringsbits, hoe better het volume kan worden gereproduedd.

■S-videosignalen

In het S-video systemeordt het videosignal dat normal gesproken wordt doorgegeven via een enkele kabel, geschieren en doorgegeven via een S-videokabel als een zg. Y signal voor de luminantie (helderheid) en een C signal voor de kleuren. Door de SVIDEO aansluiting te gebruiken wordt verslechtering van het videosignal voorkomen en worden de beeldkwaliteit optimaal behouden.

■Component videosignal

Een component videosignaal is opgedeeld in een Y signalaal voor de luminantie (helderheid) en Pr / C_B en Pr / CR signalen voor de chromatische (kleuren) beeldgegevens. Kleuren können via dit systemen naturgetrouwer worden gereproduederd onder al deze signalen geheel van elkaar geschachten zich. Het component signalaal wordt ook wel een "kleurverschilsignaal" genoemd, onder het luminantie-signal aan het kleursignaal van elkaar worden afgetrokken. Een monitor met component video ingangsaansluitingen is vereist om het component videosignaal te konnen gebruiken.

TECHNISCHE GEGEVENS

AUDIO GEDEELTE

Minimum RMS uitgangsvermogen voor hoofd, midden,chter, midden acheer 20Hz t/m 20 kHz, 0.06% THV, 8Ω 75 W 1 kHz, 0.06% THV, 8Ω 80 W
DIN Standaard uitgangsvermogen [Modellen voor Europa] 1 kHz, 0.7% THV, 4 125 W
Maximum uitgangsvermogen (EIAJ) [Modellen voor China, Korea en algemene modellen] 1 kHz, 10% THV,8Ω 110W
- Dynamisch uitgangsvermogen (IHF) 8/6/4/2 Ω .95/120/150/180 W
Dempingsfactor 20Hz t/m 20 kHz,8Ω .80 of meer
- Frequencierspors CDaar Hoofd L/R 10 Hz t/m 100 kHz, -3 dB
- Totale Harmonische Vervorming 20 Hz t/m 20 kHz, 45 W, 8 Ω, Hoofd L/R 0.06%
- Signaal-ruis verhouting (IHF-A Netwerk) CD (kortgesloten 250mV ) maar Hoofd L/R, Effectuit..... 100 dB
- Residuale ruis (THF-A Network) Hoofd L/R 150 V of minder
Kanaalscheiding (1kHz / 10kHz) CD(5,1 kO getemeerd) naar Hoofd L/R 60 dB/45 dB
Toonregeling (Hoofd L/R) BASS versterking/verzwakking ± 10dB / 50Hz TREBLE versterking/verzwakking ± 10dB / 20kHz
Uitgangsvermogen hoofdtelefoon 0,34 V/560 Ω
- Ingangsgcvocligheid CD, etc. 150 mV/47 kΩ 6CH INPUT 150 mV/47 kΩ
- Uitgangsnavau OUT (REC) 150 mV/1,2 kΩ OUTPUT MAIN/CENTER/REAR CENTER/ REAR (SURROUND) 2,2 V/1,2 kΩ OUTPUT SUBWOOFER 4 V/1,2 kΩ

VIDEO GEDEELTE

• Videosignal-type NTSC of PAL
• Compositiet videosignaal-niveau 1 Vp-p/75 Ω
  S-Videosignaal-niveau Y. 1 Vp-p/75Ω C 0,286 Vp-p/75Ω
• Component videosignal-niveau Y. 1 Vp-p/75 Ω P_B/C_B, P_R/C_R 0,7 Vp-p/75 Ω
• Signal-ruis verhouding 50 dB
• Frequentierresponds (MONITOR OUT) Compositiet, S-Video 5 Hz t/m 10 MHz, -3 dB Component DC t/m 30 MHz, -3 dB

RX-V630RDS

FM GEDEELTE

• Afstembereik [Modellen voor de VS en Canada] 87,5 t/m 107,9 MHz [Overige modellen] 87,50 t/m 108,00 MHz
• 50 dB Rustgevoeligkeit (IHF, 100% mod.)
  Mono/Stereo 2,0 V (17,3 dBf) /25 V (39,2 dBf)
• Selectiviteit (400 kHz) 70 dB
• Signaal-ruis verhouding (IHF)
  Mono/Stereo 76 dB/70 dB
• Harmonische vervorming (1 kHz)
  Mono/Stereo 0,2%/0,3%
• Stereoscheiding (1 kHz) 45 dB
• Frequentierrespons 20 Hz t/m 15 kHz +0,5, -2 dB

AM GEDEELTE

• Afstembereik 530/531 t/m 1710/1611 kHz
• Bruirkbare gevoeligheid 300 V/m

ALGEMEEN

• Stroomvoorziening
  [Modellen voor de VS en Canada] 120 V wisselstroom/60 Hz
  [Modellen voor Australie] 240 V wisselstroom/50 Hz
  [Modellen voor het V.K., Europa en Singapore] 230 V wisselstroom/50 Hz
  [Model voor Korea] 220 V wisselstroom/60 Hz
  [Modellen voor China en algemene modellen] 110/120/220/240 V wisselstroom, 50/60 Hz
  Stroomverbruik [Modellen voor de VS en Canada] 290 W/370 VA [Overige modellen] 290 W Standby-stand ongeveer 0,6 W
• Nettroom-aansluitingen
  [Modellen voor de VS, Canada, Europa en Singapore] 2 (maximum totaal 100 W)
  [Modellen voor China en algemene modellen] 2 (maximum totaal 50 W)
  [Modellen voor het V.K. en Australie] 1 (maximum 100 W)
• Afmetingen (b x h x d) 435 x 161 x 390 mm
  Gewicht 11,5 kg
  Toebehoren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Batterijen Afdekking VIDEO AUX aansluitingen voorkant RX-V630RDS 75 Ohm/300 Ohm antenna-adapter (Model voor het V.K.) RX-V630RDS AM ringantenne RX-V630RDS FM binnenantenne

LIST OF MANUFACTURER'S CODES LISTE DES CODES FABRICANTS LISTE DER HERSTELLER-CODES LISTA ÖVER TILLVERKARKODER LISTA DEI CODICI DEL FABBRICANTE LISTA DE CÓDIGOS DE FABRICANTES LIJST MET FABRIKANTENCODES

TV
