Voorzorgsmaatregelen

Waarschuwing betreffende voedingsaansluitingen

- Gebruik het meegeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u nagaan of het compatibel is met de lokale stroomvoorziening.

Voor de klanten in de V.S.A.

Wanneer u het juiste netsnoer niet gebruikt, beantwoordt deze monitor niet aan de voorgeschreven FCC-normen.

Voor de klanten in het VK

Gebruik de monitor in het VK met het juiste netsnoer voor het VK.

Voorbeeld van stekkertypes

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een makkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Installeer noch laat de monitor:

• op plaatsen waar hij blootstaat aan extreme temperaturen, bijvoorbeeld dicht bij een radiator, heteluchtblazer of in de volle zon; Wanneer de monitor blootstaat aan extreme temperaturen, zoals bijvoorbeeld in een auto die in de volle zon geparkeerd staat of in de buurt van een heteluchtblazer, kan de behuizing vervormen of de werking verstoord raken.
• op een plek waar hij bloot staat aan mechanische trillingen of schokken;
• in de buurt van apparatuur die een krachtig magnetisch veld produceert, zoals een TV of diverse andere huishoudtoestellen;
• op plaatsen waar hij blootstaat aan veel stof, vuil of zand, bijvoorbeeld dicht bij een open venster of een buitendeur. Bij tegelijk gebruik buiten moeten de nodige maatregelen worden getroffen ter bescherming tegen stof en vuil in de lucht. Indien dat niet gebeurt, kan het toestel onherstelbare schade oplopen.

Behandeling van het LCD-scherm

• Richt het LCD-scherm niet naar de zon om beschadiging te voorkomen. Let op wanneer u de monitor in de buurt van een venster plaatst.
• Druk noch kras op het LCD-scherm. Plaats geen zware voorwerpen op het LCD-scherm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-paneel defect raken.
• Wanneer de monitor in een koude omgeving wordt gebruikt, kunnen er nabeelden op het scherm verschijnen. Dat is normaal en duidt niet op storing. Het scherm werkt weer normaal wanneer de normale omgevingstemperatuur is bereikt.
• Wanneer een stilstaand beeld te lang op het scherm staat, kan er gedurende enige tijd een nabeeld zichtbaar zijn. Dit nabeceld zal na verloop van tijd verdwijnen.
• Tijdens gebruik zal het LCD-paneel warm worden. Dat is normaal en duidt niet op storing.

Betreffende de ingebouwde stereo luidsprekers

Hou magnetische opnamesystemen, cassettes en floppy discs uit de buurt van de luidsprekeropening omdat de luidsprekers een magnetisch veld produceren. Dit magnetisch veld kan gegevens op de magnetbanden en discs beschadigen.

Opmerking bij het LCD (Liquid Crystal Display)

Het LCD-scherm is vervaardigd met behulp van precisietechnologie. Op het LCD-scherm kunnen echter permanent heldere rode, blauwe of groene stipjes zichtbaar zijn of er kunnen ook onregelmatig gekleurde strepen of heldere zones zichtbaar zijn op het LCD-scherm. Dat is normaal.

(Effectieve dots: meer dan 99,99%)

Onderhoud

• Trek de stekker uit het stopcontact alvorens de monitor te reinigen.
• Reinig het LCD-scherm met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijk additief bevat omdat de LCD-schermcoating hierdoor kan worden gekrast.
• Reinig de behuizing, het voorpaneel en de bedieningselementen met een zachte doek die lichtjes is bevochtigd met een mild zeepsopje. Gebruik geen schuursponsje, schuurpoeder noch solventen zoals alcohol of benzine.
• Wrijf, druk of tik niet op het scherm met een scherp of schurend voorwerp zoals een balpen of schroevendraaier. Daardoor kan de beeldbuis immers worden gekrast.
• Merk op dat het materiaal of de coating van het LCD-scherm kan worden aangetast bij blootstelling aan vluchtige oplosmiddelen zoals bijvoorbeeld insecticide of bij langdurig contact met rubber of vinyl.

Transport

• Maak alle kabels los van de monitor en hou de sokkel onderaan stevig met beide handen vast tijdens het transporteren.
  Wanneer u de monitor laat vallen, kunt u gewond raken of kan de monitor worden beschadigd.
• Transporteer deze monitor altijd in de originele verpakking.

De monitor afvoeren

• Voer de monitor niet af samen met gewoon huishoudelijk afval.
• De fluorescentiebuis in deze monitor bevat kwik. Deze monitor dient te worden afgevoerd conform de lokale voorschriften terzake.

Onderdelen en bedieningselementen

Zie voor nadere bijzonderheden de pagina's waarnaar tussen haakjes wordt verwezen.

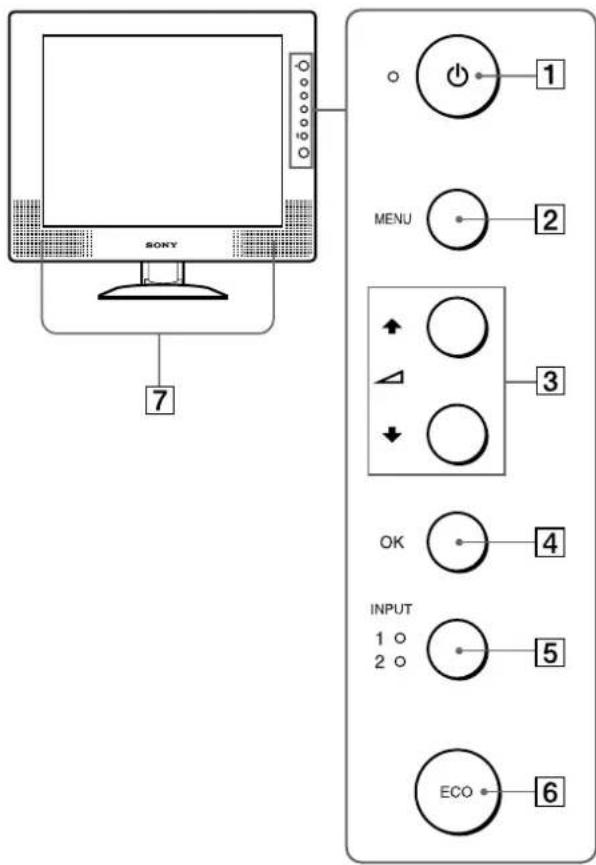

Voorkant van het LCD-scherm

SONY 7 MENU 1 2 3 OK 4 INPUT 1 o 2 o 5 ECO 6

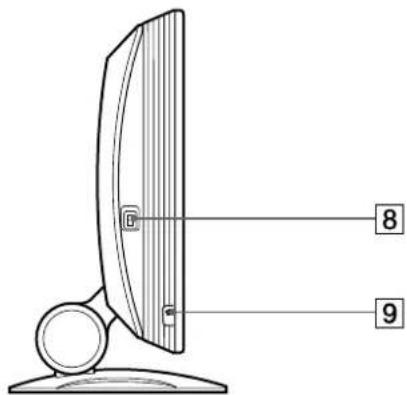

Zijaanzicht van het LCD-scherm

Achterkant van de schermsokkel

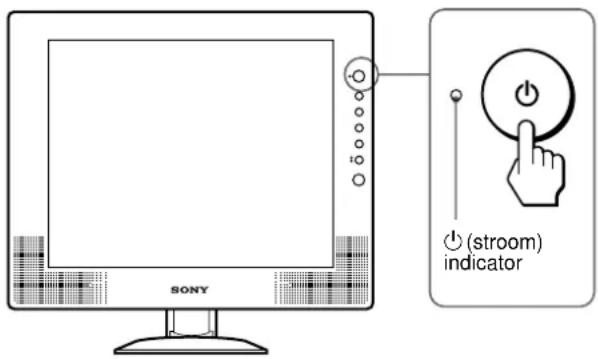

① ⏻ (stroom) schakelaar en ⏻ (stroom) indicator (pagina's 9, 17, 22) Deze schakelaar zet de monitor aan wanneer de ⏻ (stroom) indicator rood oplicht. Druk nogmaals op deze schakelaar om de monitor af te zetten. Druk op de MAIN POWER schakelaar (⑧) wanneer de ⏻ (stroom) indicator niet oplicht.
2MENU toets (pagina 12) Met deze toets wordt het menuscherm aan- en uitgeschakeld.
3 ↑/↓ en ∠ (volume) toetsen (pagina 12, 17) Deze toetsen dienen om menupunten te kiezen en instellingen te verrichten, alsook om het VOLUME menu te laten verschijnen om het volume te regelen.
4 OK toets (pagina 12) Deze toets activeert het gekozen menupunt en instellingen verricht met ↑/↓ toetsen (3).
5 INPUT toets en INPUT1/INPUT2 indicator (pagina 11) Deze toets kiest de aangesloten computer om de video-ingangssignalen om te schakelen en de betreffende indicator (INPUT1 of INPUT2) licht op.
⑥ ECO toets (pagina 18) Deze toets dient om het stroomverbruik te beperken.
7 Stereo luidsprekers (pagina 17) Zetten de audiosignalen om in geluid.
8 MAIN POWER schakelaar (pagina 9) Met deze schakelaar wordt de monitor aan- en uitgeschakeld.
9 Hoofdtelefoonaansluiting (pagina 17) Deze aansluiting voert audiosignalen naar de hoofdtelefoon.
10 Veiligheidsvergrendeling De veiligheidsvergrendeling moet worden gebruikt met het Kensington Micro Saver Security System. Micro Saver Security System is een handelsmerk van Kensington.
10 Veiligheidsvergrendeling
De veiligheidsvergrendeling moet worden gebruikt met het Kensington Micro Saver Security System. Micro Saver Security System is een handelsmerk van Kensington.

(wordt vervolgd)

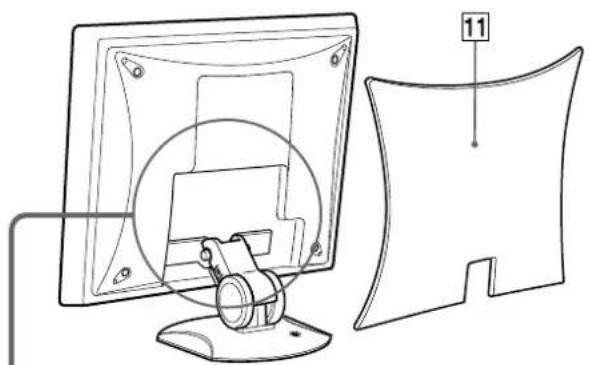

Achterkant van het LCD-scherm

Verwijder dit deksel om kabels of snoeren aan te sluiten.

12 Audio-ingang voor INPUT1 (pagina 8)

Via deze aansluiting worden alleen audiosignalen ingevoerd bij aansluiting op de audio-uitgang van een computer of andere audio-apparatuur.

13 DVI-D ingang (digitaal RGB) voor INPUT1 (pagina 7)

Via deze aansluiting worden digitale RGB-videosignalen ingevoerd conform DVI Rev. 1.0.

14 HD15 ingang (analoog RGB) voor INPUT1 (pagina 7) (alleen SDM-X72/X82)

Via deze aansluiting worden RGB videosignalen (0,700 Vpp, positief) en SYNC-signalen ingevoerd.

15 Audio-ingang voor INPUT2 (pagina 8)

Via deze aansluiting worden alleen audiosignalen ingevoerd bij aansluiting op de audio-uitgang van een computer of andere audio-apparatuur.

16 HD15 ingang (analoog RGB) voor INPUT2 (pagina 8)

Via deze aansluiting worden RGB videosignalen (0,700 Vp-p, positief) en SYNC-signalen ingevoerd.

17 AC IN-aansluiting (pagina 8)

Sluit het (meegeleverde) netsnoer aan.

18Armdeksel (pagina 9)

Verwijder dit deksel om snoeren en kabels te bundelen.

19 Kabelhouder (pagina 9)

Hiermee worden kabels en snoeren aan de monitor bevestigd.

Opstelling

Alvorens de monitor in gebruik te nemen, moet u controleren of de verpakking volgende zaken bevat:

• LCD-scherm
• Netsnoer
  • HD15-HD15 videosignaalkabel (analoog RGB)
  • DVI-D videosignaalkabel (digitaal RGB)
  • Audiokabel (stereo ministekker)
  • Windows Utility/Macintosh Utility Disk
  • Garantiekaart
• Deze gebruiksaanwijzing

Instelling 1: Sluit een computer aan die is voorzien van een DVI uitgang (digitaal RGB)

• Zet de monitor en de computer af voor u ze aansluit.
• Wanneer de computer wordt aangesloten op de HD15 ingang (analoog RGB) van de monitor, zie "Instelling 2: Sluit een computer aan die is voorzien van een HD15 uitgang (analoog RGB)."

Opmerking

Raak de pennen van de videokabelstekker niet aan omdat ze hierdoor kunnen verbuigen.

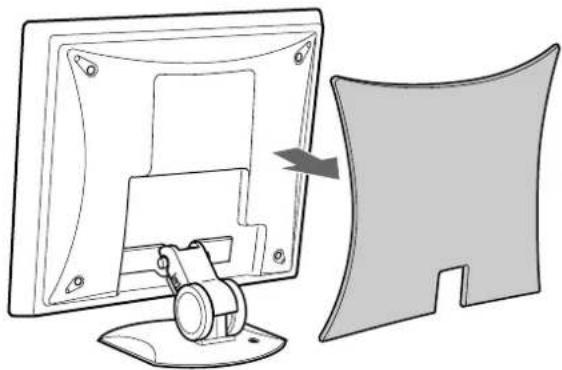

1 Verwijder het achterdeksel.

2 Sluit de computer met behulp van de meegeleverde DVI-D videosignaalkabel (digitaal RGB) aan op de DVI-D ingang (digitaal RGB) van de monitor voor INPUT1.

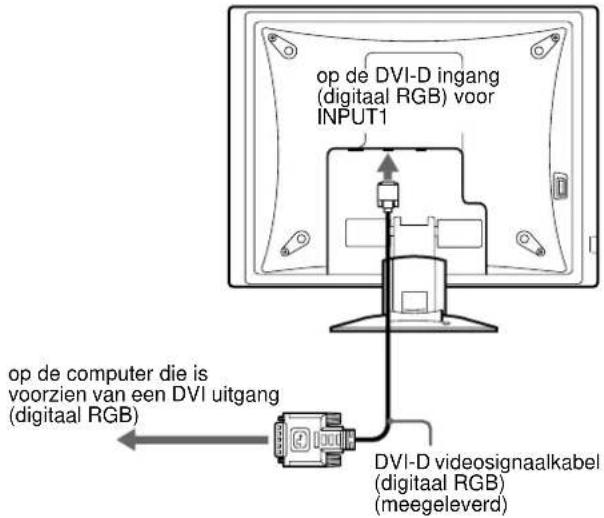

op de DVI-D ingang (digital RGB) voor INPUT1 op de computer die is voorzien van een DVI uitgang (digital RGB) DVI-D videosignaalkabel (digital RGB) (meegeleverd)

Instelling 2: Sluit een computer aan die is voorzien van een HD15 uitgang (analoog RGB)

Zet de monitor en de computer af voor u ze aansluit.

Opmerking

Raak de pennen van de videokabelstekker niet aan omdat ze hierdoor kunnen verbuigen.

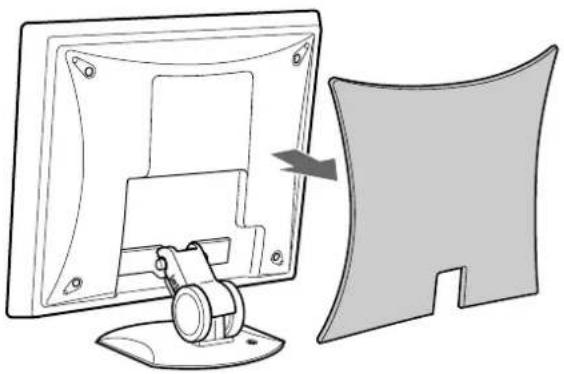

1 Verwijder het achterdeksel.

2 Sluit de computer met behulp van de meegeleverde HD15-HD15 videosignaalkabel (analoog RGB) aan op de HD 15 ingang (analoog RGB) van de monitor voor INPUT1 of INPUT2.

Sluit de computer aan zoals hieronder afgebeeld.

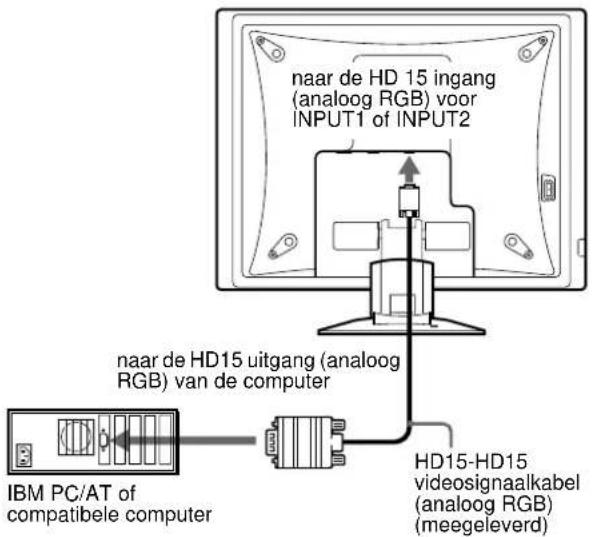

■ Aansluiting op een IBM PC/AT of compatibele computer

naar de HD 15 ingang (analoog RGB) voor INPUT1 of INPUT2 naar de HD15 uitgang (analoog RGB) van de computer IBM PC/AT of compatibele computer HD15-HD15 videosignaalkabel (analoog RGB) (meegeleverd)

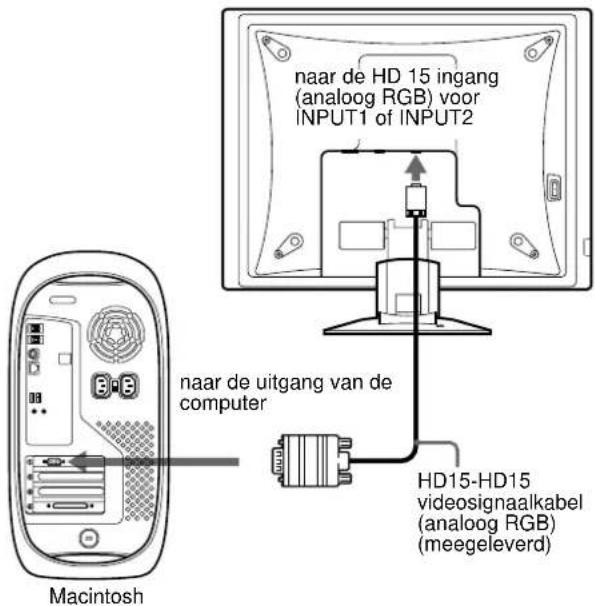

■ Aansluiting op een Macintosh computer

naar de HD 15 ingang (analoog RGB) voor INPUT1 of INPUT2 naar de uitgang van de computer Macintosh HD15-HD15 videosignaalkabel (analoog RGB) (meegeleverd)

Gebruik desgevallend een adapter (niet meegeleverd) bij aansluiting op een Macintosh computer. Sluit de adapter aan op de computer alvorens de videosignaalkabel aan te sluiten.

Instelling 3:Sluit de audiokabel aan

Sluit de meegeleverde audiokabel aan op de betreffende audio-ingang van de monitor.

U kunt het geluid van uw computer of andere audio-apparatuur die is aangesloten op de audio-ingangen van de monitor dan beluisteren via de luidsprekers van de monitor of een hoofdtelefoon.

Voor meer informatie, zie "Het volume regelen" op pagina 17.

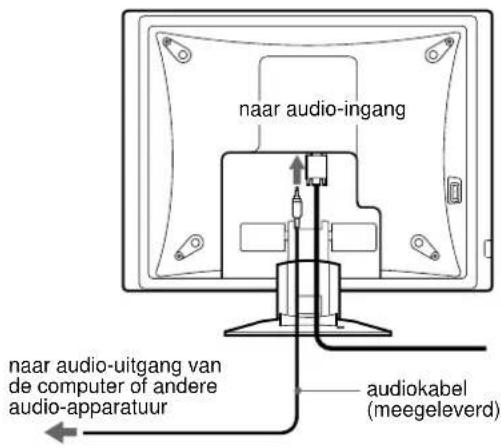

naar audio-ingang naar audio-uitgang van de computer of andere audio-apparatuur audiokabel (meegeleverd)

Instelling 4: Sluit het netsnoer aan

1 Sluit het meegeleverde netsnoer aan op AC IN van de monitor.

2 Steek de stekker in een stopcontact.

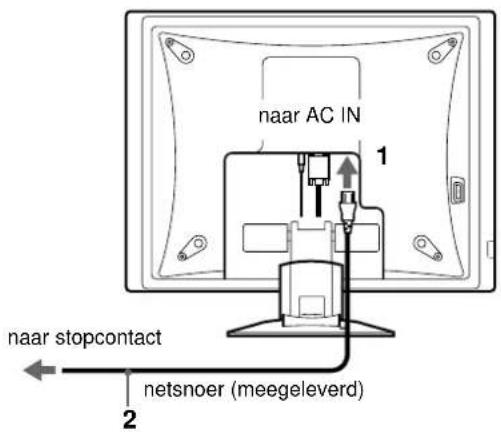

naar AC IN 1 naar stopcontact 2 netsnoer (meegeleverd)

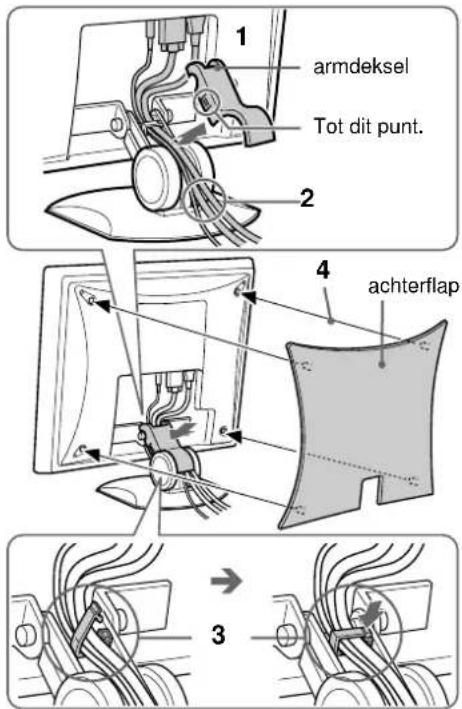

Instelling 5:Bundel snoeren en kabels

1 Verwijder het armdeksel.
2 Bundel snoeren en kabels in de sokkel.
3 Maak kabels en snoeren vast met de kabelhouder.
4 Plaats het arm- en achterdeksel terug.

1 armdeksel Tot dit punt. 2 4 achterflap 3

Opmerking

Wanneer u niet alle snoeren en kabels in de sokkel kunt bundelen, laat ze dan uit de sokkel hangen.

Instelling 6:Zet de monitor en de computer aan

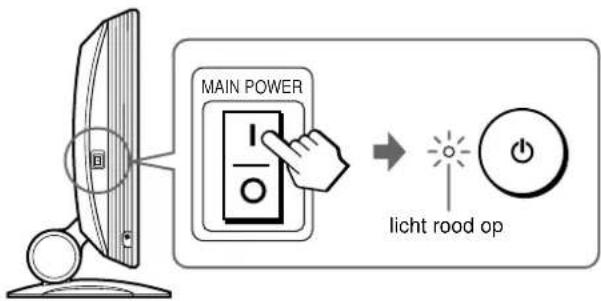

1 Druk de MAIN POWER schakelaar links op de monitor in de richting van I.

De ⏻ (stroom) indicator licht rood op.

MAIN POWER licht rood op

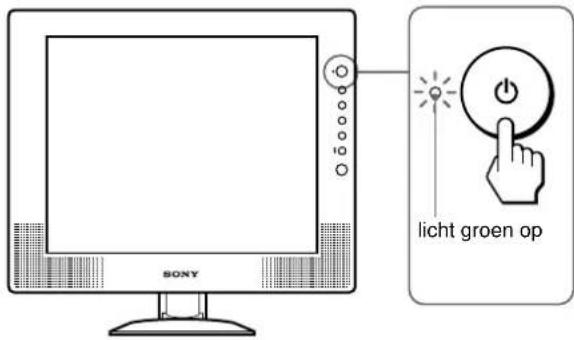

2 Druk op de ⏻ (stroom) schakelaar vooraan rechts op de monitor.

De ⏻ (stroom) indicator licht groen op.

SONY licht groen op

3 Zet de computer aan.

4 Druk herhaaldelijk op de INPUT toets en kies het gewenste ingangssignaal.

De indicator van het gekozen ingangssignaal licht op en het beeld verschijnt op het scherm.

Voor meer informatie, zie "Het ingangssignaal selecteren (INPUT toets)" op pagina 11.

De installatie van uw monitor is voltooid. Regel eventueel het beeld met behulp van de bedieningselementen op de monitor. (pagina 12)

(wordt vervolgd)

Als er geen beeld verschijnt op het scherm

• Controleer of netsnoer en videosignaalkabel goed zijn aangesloten.
• Indien GEEN INPUT SIGNAAL op het scherm verschijnt:
• De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.
• Controleer of het ingangssignaal juist is ingesteld door herhaaldelijk op de INPUT toets te drukken (pagina 11).

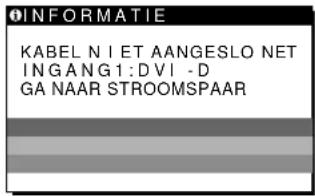

• Indien KABEL NIET AANGESLOTEN op het scherm verschijnt:
• Controleer of de videosignaalkabel goed is aangesloten.
• Controleer of het ingangssignaal juist is ingesteld door herhaaldelijk op de INPUT toets te drukken (pagina 11).
• Indien BUITEN SCANBEREIK op het scherm verschijnt, sluit dan de oude monitor opnieuw aan. Regel vervolgens de grafische kaart van de computer in het volgende bereik.

	SDM-X52 SDM-X72/X82
Horizontale frequentie	28 – 61 kHz	28 – 92 kHz
Verticale frequentie	56 – 75 Hz	56 – 85 Hz
Resolutie	1024 × 768 of minder	1280 × 1024 of minder

Voor meer informatie over schermberichten, zie "Foutsymptomen en oplossingen" op pagina 20.

Geen specifieke drivers vereist

De monitor beantwoordt aan de "DDC" Plug & Play norm en detecteert automatisch alle monitorinformatie. Op de computer hoeft geen specifieke driver te worden geïnstalleerd.

Wanneer u de computer voor het eerst aanzet nadat de monitor werd aangesloten, kan de installatie-wizard op het scherm verschijnen. Volg dan de instructies op het scherm. De Plug & Play monitor wordt automatisch gekozen zodat u deze monitor kunt gebruiken.

De verticale frequentie schakelt om naar 60 Hz.

De monitor produceert geen vervelend geknipper, zodat u hem meteen kunt gebruiken. De verticale frequentie hoeft niet hoog te worden ingesteld.

Instelling 7: Hellingshoek en hoogte regelen

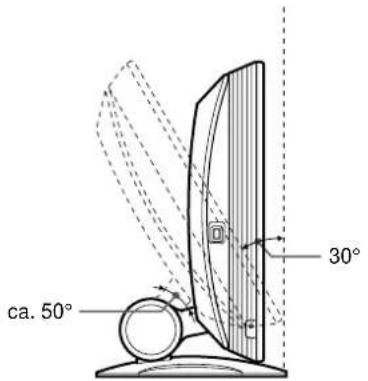

Deze monitor kan in de hieronder getoonde standen worden versteld.

Comfortabel gebruik van de monitor

Regel de kijkhoek van de monitor volgens de hoogte van uw bureau en stoel, zodat het scherm geen licht in uw ogen reflecteert.

Opmerking

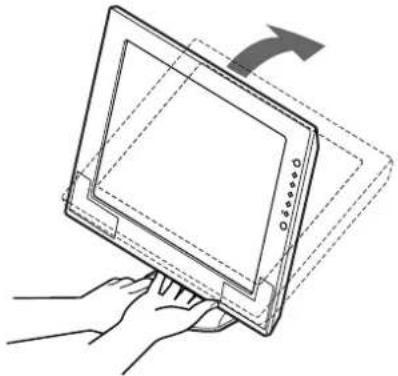

Stel het scherm langzaam en voorzichtig in, en zorg ervoor dat de monitor niet tegen het werkvlak of de sokkel aan stoot.

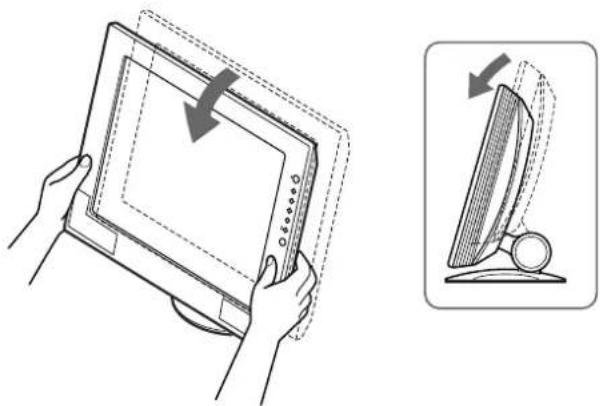

1 Neem het LCD-scherm onderaan in het midden vast terwijl u de sokkel vasthoudt en kantel het LCD-scherm naar achteren in de gewenste stand.

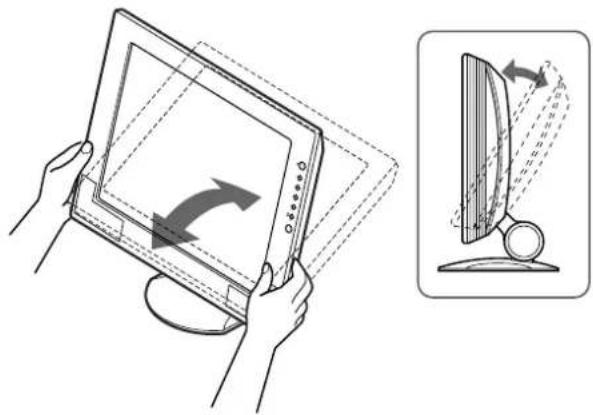

2 Neem het LCD-scherm onderaan vast en regel de hellingshoek.

3 Neem het LCD-scherm onderaan vast en regel de hoogte.

Het ingangssignaal selecteren (INPUT toets)

Druk op de INPUT toets.

Het ingangssignaal verandert bij elke druk op deze toets als volgt.

INPUT

10

20

Schermbericht (verschijnt ongeveer 5 seconden in de linker bovenhoek.)	De ingangsindicator licht op.	Ingangssignaal- configuratie
INGANG1(INPUT1): DVI-D	INPUT1 DVI-D ingang(digitaal RGB)voor INPUT1
INGANG1(INPUT1): HD15(alleen SDM-X72/X82)	INPUT1 HD15 ingang(analoog RGB)voor INPUT1
INGANG2(INPUT2): HD15	INPUT2 HD15 ingang(analoog RGB)voor INPUT2

Het ingangssignaal kiezen voor de audio-ingang Zie " (AUDIO SELECT)" op pagina 16.

De monitor instellen

Voor het instellen

Sluit de monitor en de computer aan en zet ze aan.

Wacht minstens 30 minuten alvorens de nodige instellingen te verrichten om de beste resultaten te bekomen.

Met behulp van de schermmenu's kunt u veel instellingen van de monitor veranderen.

Het menuscherm toont het SDM-X72/X82 model. Dezelfde handelingen gelden voor het SDM-X52 model.

Het menu gebruiken

1 Toon het hoofdmenu.

Druk op de MENU toets om het hoofdmenu op het scherm te laten verschijnen.

2 Kies het menu dat u wilt instellen.

Druk op de ↑/↓ toetsen om het gewenste menu te laten verschijnen. Druk op de OK toets om het menupunt te kiezen.

Druk op de ↑/↓ toetsen om de instelling te verrichten en druk vervolgens op de OK toets.

Wanneer u op de OK toets drukt, wordt de instelling opgeslagen en verschijnt het vorige menu weer op het scherm.

Druk eenmaal op de MENU toets om terug te keren naar het normale beeld. Indien er geen knop wordt ingedrukt, sluit het menu automatisch na ongeveer 45 seconden.

■ Standaardinstellingen herstellen

Instellingen kunnen worden teruggesteld met het RESET menu. Zie “→← (RESET)” op pagina 16 voor meer informatie omtrent het terugstellen van instellingen.

BACKLIGHT

Regel de achterverlichting wanneer het scherm te helder is om het beter afleesbaar te maken.

Opmerking

De achterverlichting kan niet worden geregeld met ECO mode op 'AAN" (pagina 18).

BACKL GHTI 100 1280 1024 60 Hzx OK → OK EX I OK

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om |:○ (BACKLIGHT) te kiezen en druk vervolgens op de OK toets.

Het BACKLIGHT menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om de schermverlichting te regelen.

CONTRAST

Regel het beeldcontrast.

CONTRAST 100 1280 1024 60 Hz

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om Ⓐ (CONTRAST) te kiezen en druk vervolgens op de OK toets.

Het CONTRAST menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om het contrast te regelen.

HELDERHEID

Regel de beeldhelderheid (zwartniveau).

HELDERHEID 100 1280 1024 60 Hz OK EX I

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om ⚙ (HELDERHEID) te kiezen en druk op de OK toets.

Het HELDERHEID menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om de helderheid te regelen.

SCHERM (alleen analoog RGB-signaal)

Opmerking

Bij ontvangst van digitale RGB-signalen van de DVI-D ingang voor INPUT1 is geen instelling vereist.

■ De beeldkwaliteit automatisch regelen

Wanneer de monitor een ingangssignaal ontvangt, worden beeldpositie en –scherpte (fase/pitch) automatisch geregeld zodat er een scherp beeld op het scherm verschijnt (pagina 18).

Opmerking

Wanneer de automatische beeldkwaliteitsregeling is geactiveerd, werkt alleen de ⏻ (stroom) schakelaar.

Wanneer het beeld blijkbaar niet volledig automatisch kan worden geregeld.

De beeldkwaliteit kan verder automatisch worden geregeld voor het huidige ingangssignaal. (Zie AUTO hieronder.)

Indien de beeldkwaliteit nog verder moet worden geregeld

Beeldscherpte (fase/pitch) en -positie (horizontale/verticale positie) kunnen manucel worden geregeld.

Deze instellingen worden opgeslagen in het geheugen en automatisch opgevraagd wanneer het scherm hetzelfde ingangssignaal ontvangt.

SCHERM AUTO FASE PITCH H CENTRERING V CENTRERING 1280 1024 60 Hz x

■ Regel de beeldkwaliteit verder automatisch voor het huidige ingangssignaal (AUTO)

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om ⚠ (SCHERM) te kiezen en druk vervolgens op de OK toets.

Het SCHERM menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om AUTO te kiezen en druk vervolgens op de OK toets.

Verricht de nodige instellingen voor de fase, pitch en horizontale/verticale positie van het huidige ingangssignaal en sla ze op.

4 Druk op de ↑/↓ toetsen om ↩ te kiezen en druk vervolgens op de OK toets.

Terugkeren naar het menuscherm.

■ De beeldscherpte handmatig regelen (FASE/PITCH)

De beeldscherpte kan als volgt worden geregeld. Deze regeling is effectief wanneer de computer is aangesloten op de ingang van de HD15 (analoog RGB).

1 Stel de resolutie in op 1024 × 768 (SDM-X52) 1280 × 1024 (SDM-X72/X82) op de computer.

3 Start de Utility Disk en toon het testpatroon.

Voor Windows

4 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

5 Druk op de ↑/↓ toetsen om Ⓐ (SCHERM) te kiezen en druk vervolgens op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de ↑/↓ toetsen om FASE te kiezen en druk vervolgens op de OK toets.

Het FASE menu verschijnt op het scherm.

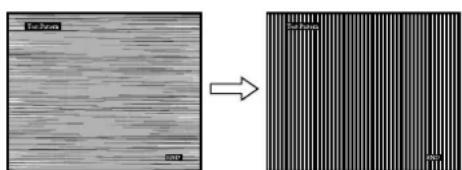

7 Druk op de ↑/↓ toetsen tot de horizontale strepen tot een minimum zijn gereduceerd.

Regel het beeld zo dat de horizontale strepen tot een minimum zijn gereduceerd.

8 Druk op de OK toets.

Het hoofdmenu verschijnt op het scherm.

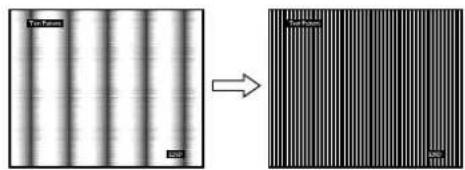

Wanneer er verticale strepen op het hele scherm zichtbaar zijn, moet de pitch als volgt worden geregeld.

9 Druk op de ↑/↓ toetsen om Ⓐ (SCHERM) te kiezen en druk vervolgens op de OK toets.

Het SCHERM menu verschijnt op het scherm.

10 Druk op de ↑/↓ toetsen om PITCH te kiezen en druk vervolgens op de OK toets.

Het PITCH menu verschijnt op het scherm.

(wordt vervolgd)

11 Druk op de ↑/↓ toetsen tot de verticale strepen verdwijnen.

Regel de scherminstelling zo dat de verticale strepen verdwijnen.

12 Klik op END op het scherm om het testpatroon uit te schakelen.

13 Druk op de ↑/↓ toetsen om → te kiezen en druk vervolgens op de OK toets.

Terugkeren naar het menuscherm.

■ De beeldpositie handmatig regelen (H CENTRERING/V CENTRERING)

Regel de beeldcentrering als volgt wanneer het beeld niet in het midden van het scherm staat.

1 Stel de resolutie op de computer in op 1280 × 1024 bij het model SDM-X72/X82.

Bij de SDM-X52 hoeft de resolutie niet te worden ingesteld.

3 Start de Utility Disk en toon het testpatroon. Voor Windows

4 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

5 Druk op de ↑/↓ toetsen om Ⓐ (SCHERM) te kiezen en druk vervolgens op de OK toets.

Het SCHERM menu verschijnt op het scherm.

6 Druk op de ↑/↓ toetsen om H CENTRERING of V CENTRERING te kiezen en druk vervolgens op de OK toets.

Het H CENTRERING of V CENTRERING menu verschijnt op het scherm.

7 Druk op de ↑/↓ toets om het testbeeld op het scherm te centreren.

8 Klik op END op het scherm om het testpatroon uit te schakelen.

9 Druk op de ↑/↓ toetsen om → te kiezen en druk vervolgens op de OK toets.

Terugkeren naar het menuscherm.

KLEUREN

U kunt het beeldkleurenniveau van het witte kleurenveld kiezen uit de standaard kleurtemperatuurinstellingen.

De kleurtemperatuur kan desgevallend ook nauwkeurig worden geregeld.

KLEUREN ■9300K 6500K GEBRU KER LAANPASSEN 1280 1024 60Hz x

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om ⚙ (KLEUREN) te kiezen en druk vervolgens op de OK toets.

Het KLEUREN menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om de gewenste kleurtemperatuur te kiezen en druk vervolgens op de OK toets.

Wit krijgt een rode in plaats van blauwe tint wanneer de temperatuur wordt verlaagd van 9300K (standaard) tot 6500K.

De kleurtemperatuur nauwkeurig regelen (GEBRUIKERINSTEL)

INPUT1 en INPUT2 kunnen apart worden ingesteld.

GEBRUI KERINSTEL R 50 G 50 B 50 1 2 8 0 1 0 2 4 6 0 Hz x

1 Druk op de ↑/↓ toetsen om AANPASSEN te kiezen en druk vervolgens op de OK toets.

Het GEBRUIKERINSTEL menu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om R (rood) of B (blauw) te kiezen en druk vervolgens op de OK toets. Druk vervolgens op de ↑/↓ toetsen om de kleurtemperatuur te regelen en druk vervolgens op de OK toets.

Doordat deze instelling de kleurtemperatuur verandert door de R en B component ten opzichte van G (groen) wijzigt, is de G component vast.

3 Druk op de ↑/↓ toetsen om → te kiezen en druk vervolgens op de OK toets.

De nieuwe kleurinstelling wordt in het geheugen opgeslagen voor GEBRUIKERINSTEL en automatisch opgeroepen wanneer GEBRUIKER wordt gekozen.

Het KLEUREN menu verschijnt op het scherm.

GAMMA

U kunt de kleurtinten op het scherm afstemmen op de originele kleurtinten.

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om γ (GAMMA) te kiezen en druk vervolgens op de OK toets.

Het GAMMA menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om de gewenste stand te kiezen.

ZOOM (alleen SDM-X72/X82)

De monitor is ingesteld op schermvullend beeld, ongeacht de beeldstand of -resolutie bij de standaardinstelling (MAXIMAAL2).

Het beeld kan ook met de effectieve breedte/hoogte-verhouding of resolutie worden bekeken.

ZOOM MAXIMAAL2 MAXIMAAL1 NORMAAL 1 2 8 0 1 0 2 4 6 0 Hz x OK EX I 1000

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om 📧 (ZOOM) te kiezen en druk vervolgens op de OK toets.

Het ZOOM menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om de gewenste stand te kiezen.

• MAXIMAAL2 (standaardinstelling): Het ingangssignaal vult het scherm volledig, ongeacht de beeldstand of resolutie.
• MAXIMAAL1: Het ingangssignaal verschijnt met de effectieve breedte/hoogte-verhouding op het scherm. Bijgevolg kunnen er zwarte stroken bovenaan en onderaan het beeld verschijnen, afhankelijk van het signaal.
  • NORMAAL: Het ingangssignaal verschijnt met de effectieve resolutie op het scherm. Sub-1280 × 1024 signalen in het midden van scherm zijn omgeven door een zwart kader.

Opmerkingen

• Wanneer de SDM-X72/X82 werkt met signalen met een resolutie van 1280 × 1024 zijn de bovenvermelde instellingen niet beschikbaar. Het beeld vult dan volledig het scherm.
• SDM-X52 kan het beeld alleen volledig op het scherm tonen.

SMOOTHING

Wanneer de kwaliteit van het beeld dat met MAXIMAAL2 of MAXIMAAL1 van ZOOM niet goed is, moet u de smoothing-functie gebruiken.

SMOOTH NGI TEKST ■STANDAARD GRAF I SCH 1280 1024 60 Hz x

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om ⋯ (SMOOTHING) te kiezen en druk vervolgens op de OK toets.

Het SMOOTHING menu verschijnt op het scherm.

3 Druk op de ↑/↓ toetsen om de gewenste stand te kiezen.

Het smoothing-effect wordt sterkt met TEKST→STANDAARD→GRAFISCH.

• TEKST: om tekens scherp te laten verschijnen. (Deze stand is geschikt voor tekst-toepassingen.)
• STANDAARD (standaardinstelling): standaard smoothing-effect (vooringesteld smoothing-effect)
• GRAFISCH: om beelden scherp te maken. (Deze stand is geschikt voor CD-ROM software zoals foto's of illustraties.)

Opmerkingen

• Wanneer u het (OOM) menu op NORMAAL zet, is het (SMOOTHING) menu niet beschikbaar.
• 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) resolutiesignalen verschijnen alleen in de NORMAAL stand en SMOOTHING is niet mogelijk.

Extra instellingen

Door de ↓ toets ingedrukt te houden, verschijnen de volgende menu's op het scherm.

- POSITIE MENU

• AUDIO SELECT

• STROOM SPAAR

• LANGUAGE

- RESET →←

• TOETSEN SLOT

1 Druk op de MENU toets.

Het hoofdmenu verschijnt op het scherm.

2 Hou de ↓ toets ingedrukt tot het menupunt dat u wilt wijzigen op het scherm verschijnt.

3 Druk op de ↑/↓ toetsen om het gewenste menu te kiezen en druk vervolgens op de OK toets.

Regel het gekozen menu zoals hieronder beschreven staat.

■ POSITIE MENU

Als het menu een afbeelding op het scherm in de weg zit, kunt u de positie ervan veranderen.

1 Druk op de ↑/↓ toetsen om □ (POSITIE MENU) te kiezen en druk vervolgens op de OK toets.

Het POSITIE MENU menu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om de gewenste positie te kiezen en druk vervolgens op de OK toets.

Er is keuze uit 9 menuposities.

AUDIO SELECT

Kies de audio-ingang INPUT1 of INPUT2 wanneer u beide audio-ingangen aansluit.

1 Druk op de ↑/↓ toetsen om 📁 (AUDIO SELECT) te kiezen en druk vervolgens op de OK toets.

Het AUDIO SELECT menu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om de gewenste stand te kiezen.

- AUTO: om een audio-ingang te kiezen met behulp van de INPUT toets.

• INGANG1: De audio-ingang kiezen via AUDIO1.

• INGANG2: De audio-ingang kiezen via AUDIO2.

■ ROOMSPAAR

Schakel over naar de stroomspaarstand (pagina 17).

1 Druk op de ↑/↓ toetsen om 📄 (STROOMSPAAR) te kiezen en druk vervolgens op de OK toets.

Het STROOMSPAAR menu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om AAN of UIT te kiezen.

- AAN: er wordt automatisch overgeschakeld naar de stroomspaarstand wanneer er geen signaal wordt ingevoerd via de momenteel gekozen computer.

- UIT: niet overschakelen naar de stroomspaarstand.

LANGUAGE

1 Druk op de ↑/↓ toetsen om 📄 (LANGUAGE) te kiezen en druk vervolgens op de OK toets.

Het LANGUAGE menu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om een taal te kiezen.

- ENGLISH:Engels

• FRANÇAIS: Frans

• DEUTSCH: Duits

- ESPAÑOL: Spaans

• ITALIANO: Italiaans

• NEDERLANDS

• SVENSKA: Zweeds

• РУССКИЙ: Russisch

- 日本語: Japans

■ →← RESET

Alle standaardinstellingen worden hersteld.

1 Druk op de ↑/↓ toetsen om →← (RESET) te kiezen en druk vervolgens op de OK toets.

Het RESET menu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om de gewenste stand te kiezen.

- OK: Om alle instelgegevens terug te stellen. Merk op dat de (LANGUAGE) instelling hiermee niet wordt teruggesteld.

- ANNULEREN: het terugstellen annuleren en terugkeren naar het menuscherm.

■ TOETSEN SLOT

Alle toetsen vergrendelen om ongewenste instelling of terugstelling te vermijden.

1 Druk op de ↑/↓ toetsen om O _π (TOETSEN SLOT) te kiezen en druk vervolgens op de OK toets.

Het TOETSEN SLOT menu verschijnt op het scherm.

2 Druk op de ↑/↓ toetsen om AAN of UIT te kiezen.

- AAN: alleen de ⏻ (stroom) schakelaar en INPUT toets werken. Wanneer u een andere handeling probeert, verschijnt O _π (TOETSEN SLOT) op het scherm.

- UIT: zet O m (TOETSEN SLOT) af. Wanneer u O m (TOETSEN SLOT) op AAN zet, kan alleen dit menupunt worden gekozen.

U kunt het geluid van uw computer of andere audio-apparatuur die is aangesloten op de audio-ingangen van de monitor dan beluisteren via de luidsprekers van de monitor of een hoofdtelefoon.

Het volume kan worden geregeld met een apart VOLUME menu vanuit het hoofdmenu.

1 Druk op de ↑/↓ (△) toetsen wanneer er geen menu op het scherm verschijnt.

2 Druk op de ↑/↓ (△) toetsen om het volume te regelen.

Het menu verdwijnt automatisch na ongeveer 5 seconden.

Gebruik van een hoofdtelefoon

Door een hoofdtelefoon aan te sluiten op de monitor, kunt u het geluid van uw computer of andere audio-apparatuur die is aangesloten op de audio-ingangen van de monitor beluisteren.

Opmerkingen

• U kunt het volume niet regelen wanneer het hoofdmenu op het scherm staat.
• Met de monitor in de stroomspaarstand produceren de luidsprekers of de hoofdtelefoon geen geluid.

Stroomspaarfunctie

Deze monitor voldoet aan de richtlijnen voor energiebesparing die zijn opgesteld door VESA, ENERGY STAR en NUTEK. Wanneer de monitor is aangesloten op een computer of DPMS (Display Power Management Signaling) compatibele vidcokaart, gaat de monitor automatisch minder stroom verbruiken zoals hieronder afgebeeld.

SDM-X52

Energiestand Stroomverbruik ⏻ (stroom) indicator
normale werking 28 W (max.) groen
actief uit*	3 W (max.) oranje
(diepe sluimer)**
⏻ uitgeschakeld 1 W rood
stroom	0 W uit
uitgeschakeld

SDM-X72

Energiestand Stroomverbruik		+ (stroom) indicator
normale werking	40 W (max.)	groen
actief uit*(diepe sluimer)**	3 W (max.)	oranje
⏻ uitgeschakeld	1 W	rood
stroomuitgeschakeld	0 W	uit

SDM-X82

Energiestand Stroomverbruik		(stroom) indicator
normale werking	58 W (max.)	groen
actief uit*(diepe sluimer)**	3 W (max.)	oranje
uitgeschakeld	1 W	rood
stroomuitgeschakeld	0 W	uit

* Wanneer uw computer overschakelt naar de "actief uit" stand, valt het ingangssignaal weg en verschijnt GEEN INPUT SIGNAAL op het scherm. Na 10 seconden schakelt de monitor in de energiebesparende stand.

** "Diepe sluimer" is een energiebesparende instelling gedefinieerd door de Environmental Protection Agency.

Opmerking

Wanneer [TROOMSPAAR) op UIT (pagina 16) staat, schakelt de monitor niet over naar de stroomspaarstand.

Het stroomverbruik verminderen (ECO stand)

Wanneer u op de ECO toets vooraan op de monitor drukt, zijn achterverlichting en stroomverbruik beperkt.

Druk op de ECO toets.

ECO ECO:AAN

Het ECO: AAN menu verschijnt op het scherm en de achterverlichting is minder sterk. Het menu verdwijnt automatisch na ongeveer 5 seconden.

De ECO stand annuleren

Druk nogmaals op de ECO toets.

Druk op de ECO toets.

ECO ECO UIT

Het ECO: UIT menu verschijnt op het scherm en de normale achterverlichting wordt hersteld. Het menu verdwijnt automatisch na ongeveer 5 seconden.

De beeldkwaliteit automatisch regelen (alleen analoog RGB-signaal)

Wanneer de monitor een ingangssignaal ontvangt, worden beeldpositie en -scherpte (fase/pitch) automatisch geregeld zodat er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Wanneer de monitor een ingangssignaal ontvangt, stemt deze dit signaal automatisch af op één van de fabrieksinstellingen die in het geheugen van de monitor zijn opgeslagen, om een beeld van hoge kwaliteit in het midden van het scherm te verkrijgen.

Wanneer het ingangssignaal bij de fabricksinstelling past, verschijnt het beeld automatisch op het scherm met de juiste standaardinstelling.

Indien ingangssignalen niet overeenstemmen met de fabrieksinstellingen

Wanneer de monitor een ingangssignaal ontvangt, wordt de automatische beeldkwaliteitsregeling van de monitor geactiveerd en verschijnt er altijd een scherp beeld op het scherm (binnen het volgende frequentiebereik):

Horizontale frequentie: 28 – 61 kHz (SDM-X52)

$$ 2 8 - 9 2 \mathrm{kHz} (\text { S D M - X 7 2 / X 8 2 }) $$

Verticale frequentie: 56 – 75 Hz (SDM-X52)

$$ 5 6 - 8 5 \mathrm{Hz} (\text { S D M - X 7 2 / X 8 2 }) $$

De eerste keer dat de monitor dus ingangssignalen ontvangt die niet overeenkomen met één van de fabrieksinstellingen, kan het langer dan normaal duren voor het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodat de monitor op dezelfde manier werkt dan toen signalen werden ontvangen die overeenkomen met één van de fabriekinstellingen.

Fase, pitch en beeldpositie kunnen handmatig worden geregeld

Voor sommige ingangssignalen kunnen beeldpositie, fase en pitch niet helemaal automatisch worden geregeld. Deze instellingen kunnen dan handmatig worden verricht (pagina 13). Wanneer deze instellingen handmatig worden verricht, worden ze als gebruikersstanden in het geheugen opgeslagen en automatisch weer opgeroepen wanneer de monitor dezelfde ingangssignalen ontvangt.

Verhelpen van storingen

Lees dit gedeelte door voordat u contact opneemt met uw dealer of de klantenservice.

Schermberichten

Als er iets fout is met het ingangssignaal, verschijnt één van de volgende berichten op het scherm. Om dit probleem op te lossen, zie "Foutsymptomen en oplossingen" op pagina 20.

Als BUITEN SCANBEREIK verschijnt op het scherm

Dit geeft aan dat het ingangssignaal niet door de monitor kan worden verwerkt. Controleer het volgende.

Voor meer informatie over schermberichten, zie "Foutsymptomen en oplossingen" op pagina 20.

INFORMATIE BU ITEN SCANBERE I K INGANG1:DVI -D xxxx.xkHz/xxxxz

Wanneer "xxx.x kHz/xxx Hz" verschijnt

Dit geeft aan dat de horizontale of verticale frequentie niet door de monitor wordt ondersteund.

De cijfers staan voor de horizontale en verticale frequenties van het huidige ingangssignaal.

Indien "RESOLUTIE > 1024 × 768" verschijnt (SDMX52)

Dit geeft aan dat de resolutie niet door de monitor wordt ondersteund (1024 × 768 of minder).

Indien "RESOLUTIE > 1280 × 1024" verschijnt (SDM-X72/X82)

Dit geeft aan dat de resolutie niet door de monitor wordt ondersteund (1280 × 1024 of minder).

Indien GEEN INPUT SIGNAAL op het scherm verschijnt

Dit geeft aan dat er geen signaal via de gekozen aansluiting wordt ingevoerd.

GA NAAR STROOMSPAAR

Wanneer (STROOMSPAAR) op "AAN" staat, schakelt de monitor na ongeveer 5 seconden nadat het bericht is verschenen over naar de stroomspaarstand.

Indien KABEL NIET AANGESLOTEN op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel niet is aangesloten op de de gekozen aansluiting.

INFORMATIE KABEL NI ET AANGESLO NET INGANG1:DVI -D GA NAAR STROOMSPAAR

GA NAAR STROOMSPAAR

Wanneer (STROOMSPAAR) op "AAN" staat, schakelt de monitor na ongeveer 5 seconden nadat het bericht is verschenen over naar de stroomspaarstand.

Foutsymptomen en oplossingen

Raadpleeg de gebruiksaanwijzing van de aangesloten computer/apparatuur wanneer de aangesloten computer of andere apparatuur problemen geeft.

Gebruik de zelfdiagnosefunctie (pagina 22) wanneer u het probleem met de volgende aanwijzingen niet op kunt lossen.

Probleem Controleer deze punten
Geen beeld
Wanneer de ⏻ (stroom) indicator niet oplicht of indien de ⏻ (stroom) indicator niet oplicht wanneer de ⏻ (stroom) schakelaar wordt ingedrukt,	• Controleer of het netsnoer goed is aangesloten.• Controleer of de MAIN POWER schakelaar van de computer “aan” staat (pagina 9).
De ⏻ (stroom) indicator licht rood op.	• Controleer of de ⏻ (stroom) schakelaar aan staat.
Indien de ⏻ (stroom) indicator groen is,	• Gebruik de zelfdiagnosefunctie (pagina 22).
Indien KABEL NIET AANGESLOTEN op het scherm verschijnt,	• Controleer of de videosignaalkabel goed is aangesloten en alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingangsconnector niet verbogen of naar binnen gedrukt zijn.• Controleer of de ingangskeuzeschakelaar instelling correct is (pagina 11).• Er is een videosignaalkabel aangesloten die niet is meegeleverd. Wanneer u een niet meegeleverde videosignaalkabel aansluit, kan KABEL NIET AANGESLOTEN op het scherm verschijnen alvorens over te schakelen naar de stroomspaarstand. Dat is normaal en duidt niet op storing.
Indien GEEN INPUT SIGNAAL verschijnt op het scherm, of de ⏻ (stroom) indicator oranje oplicht,	• Controleer of de videosignaalkabel goed is aangesloten en alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingangsconnector niet verbogen of naar binnen gedrukt zijn.• Controleer of de ingangskeuzeschakelaar instelling correct is (pagina 11).■Probleem veroorzaakt door een aangesloten computer of apparatuur en niet door de monitor• De computer staat in de energiespaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.• Controleer of de grafische kaart goed op de computer is bevestigd.• Controleer of de stroom van de computer “aan” is.
Als BUITEN SCANBEREIK verschijnt op het scherm (pagina 19),	■Probleem veroorzaakt door een aangesloten computer of apparatuur en niet door de monitor• Controleer of het videofrequentiebereik binnen de monitorspecificaties valt. Indien u een oude monitor door deze monitor heeft vervangen, sluit dan de oude monitor weer aan en regel de grafische kaart van de computer in het volgende bereik.Horizontale frequentie: 28 - 61 kHz (SDM-X52) 28 - 92 kHz (SDM-X72/X82)Verticale frequentie: 56 - 75 Hz (SDM-X52) 56 - 85 Hz (SDM-X72/X82)Resolutie: 1024 × 768 of minder (SDM-X52), 1280 × 1024 of minder (SDM-X72/X82)
Bij gebruik van Windows, • Indien u een oude monitor door deze monitor heeft vervangen, sluit de oude monitor weer aan en ga als volgt tewerk. Kies “SONY” uit de lijst van “merken” en kies “SDM-X52” of “SDM-X72” of “SDM-X82” uit de lijst van “Modellen” in het Windows-keuzescherm. Indien “SDM-X52” of “SDM-X72” of “SDM-X82” niet in de lijst van “Modellen” staat, probeer dan “Plug & Play” of installeer het informatiebestand voor deze monitor met behulp van de Windows Monitor Information Disk.
Indien u een Macintosh systeem gebruikt,	• Gebruik desgevallend een adapter (niet meegeleverd) bij aansluiting op een Macintosh computer. Sluit de adapter aan op de computer alvorens de videosignaalkabel aan te sluiten.
Het beeld flikkert, springt, oscilleert of is vervormd.	Regel pitch en fase (alleen analoog RGB signaal) (pagina 13).Isoleer en elimineer potentiële bronnen van elektrische of magnetische velden zoals monitors, laser printers, elektrische ventilatoren, fluorescentieverlichting of televisietoestellen.Plaats de monitor uit de buurt van netsnoeren of plaats een magnetische afscherming bij de monitor.Probeer de monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit.Richt de monitor.■Probleem veroorzaakt door een aangesloten computer of apparatuur en niet door de monitorControleer de handleiding van uw grafische kaart voor de juiste instelling van de monitor.Ga na of de grafische mode (VESA, Macintosh 19" Color, etc.) en de frequentie van het ingangssignaal ondersteund worden door deze monitor. Sommige videokaarten hebben een synchronisatiepuls die te smal is om de monitor correct te laten synchroniseren, ook al ligt de frequentie binnen het juiste bereik.Deze monitor verwerkt geen interlace-signalen. Stel hem in op progressive-signalen.Pas de verversingsfrequentie van de computer aan (verticale frequentie) om een optimaal beeld te verkrijgen (60 Hz is aanbevolen).
Het beeld is wazig.	Regel contrast en helderheid (pagina 12).Regel pitch en fase (alleen analoog RGB signaal) (pagina 13).■Probleem veroorzaakt door een aangesloten computer of apparatuur en niet door de monitorStel de resolutie in op 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) op uw computer.
Echobeeld (ghosting) • Gebruik geen vidcoverlengkabels en/of videoschakeldozen.
Het beeld is niet gecentreerd of heeft niet de juiste afmetingen (alleen analoog RGB signaal).	Regel pitch en fase (pagina 13).Regel de beeldpositie (pagina 14). Merk op dat het scherm in sommige modes niet helemaal is gevuld.
Het beeld is te klein.	Stel zoom in op MAXIMAAL2 (pagina 15).■Probleem veroorzaakt door een aangesloten computer of apparatuur en niet door de monitorStel de resolutie in op 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) op uw computer.
Beeld is donker. • Regel de helderheid (pagina 12).
Golvend of elliptisch patroon (moire).	Regel pitch en fase (alleen analoog RGB signaal) (pagina 13).
De kleur is niet gelijkmatig.	Regel pitch en fase (alleen analoog RGB signaal) (pagina 13).
Onzuivere witweergave.	Regel de kleurtemperatuur (pagina 14).
De knoppen van de monitor werken niet (Overschijnt op het scherm).	Indien het toetsenslot op AAN staat, moet u deze op UIT zetten (pagina 16).
De monitor schakelt na enige tijd uit.	Zet de stroomspaarstand UIT (pagina 16).■Probleem veroorzaakt door een aangesloten computer of apparatuur en niet door de monitorZet de stroomspaarfunctie van de computer af.

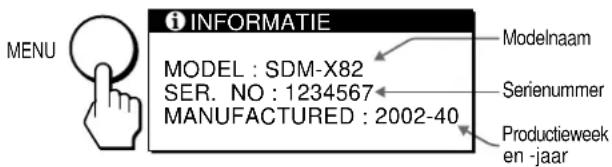

Weergave van de naam van de monitor, het serienummer en de productiedatum.

Hou de MENU toets langer dan 5 seconden in terwijl de monitor een videosignaal ontvangt.

Het monitorinfovenster verschijnt. Druk nogmaals op de MENU toets om het venster te doen verdwijnen.

Voorbeeld

INFORMATIE MODEL : SDM-X82 SER. NO : 1234567 MANUFACTURED : 2002-40 Modelnaam Serienummer Productieweek en -jaar

Indien het probleem niet opgelost kan worden, belt u uw erkende Sony dealer en geeft u de volgende informatie door:

• Modelnaam: SDM-X52, SDM-X72, SDM-X82
- Serienummer
- Naam en specificaties van uw computer en grafische kaart.
- Type ingangssignalen (analoog RGB/digital RGB)

Zelfdiagnosefunctie

Deze monitor heeft een zelfdiagnosefunctie. Indien er een probleem met de monitor of computer is, zal het scherm leeg worden en zal de ⏻ (stroom) indicator groen oplichten of oranje knipperen. Indien de ⏻ (stroom) indicator oranje oplicht, bevindt de computer zich in de energiebesparende stand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.

SONY (stroom) indicator

Wanneer het beeld verdwijnt en de ⏻ (stroom) indicator groen is

1 Zet de ⏻ (stroom) schakelaar af en koppel de videosignaalkabels los van de monitor.
2 Zet de monitor aan door op de ⏻ (stroom) schakelaar te drukken.

Als alle vier de kleurbalken verschijnen (wit, rood, groen, blauw), betekent dit dat de monitor goed werkt. Sluit de video-ingangskabel weer aan en controleer de instelling van uw computer.

Indien de kleurbalken niet verschijnen, gaat het mogelijk om een defect van de monitor. Informeer uw erkende Sony dealer over het probleem.

De ⏻ (stroom) indicator licht oranje op

Druk op een willekeurige toets op het toetsenbord of verplaats de muis.

De computer schakelt over naar de stroomspaarstand, de ⏻ (stroom) indicator licht groen op, en het beeld verschijnt op het scherm.

Technische gegevens

SDM-X52

LCD-scherm Type: a-Si TFT Active Matrix

Beeldgrootte: 15,0 inch

Ingangssignaalformaat RGB-werkingsfrequentie*

Horizontaal: 28 – 61 kHz

Verticaal: 56 – 75 Hz

Resolutie Horizontaal: Max. 1024 punten

Verticaal: Max. 768 lijnen

Ingangssignaalniveaus Analoog RGB-videosignaal

0,7 Vp-p, 75 Ω, positief

SYNC signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(apart horizontaal en verticaal,

of composite sync)

0,3 Vp-p, 75 Ω, negatief

(Sync op groen)

Digitaal RGB (DVI) signaal: TMDS

(Single link)

Voeding 100 - 240 V, 50 - 60 Hz,

Max. 0,7 A

Stroomverbruik Max. 28 W

Werkingstemperatuur 5 – 35 °C

Afmetingen (breedte/hoogte/diepte)

Display (rechtop):

Ong. 392 × 358 × 199 mm

(met sokkel)

Ong. 392 × 299 × 73 mm

(zonder sokkel)

Gewicht Ong. 4,8 kg (met sokkel)

Ong. 3,5 kg (zonder sokkel)

Plug & Play DDC2B

Accessoires Zie pagina 7.

SDM-X72/X82

LCD-scherm Type: a-Si TFT Active Matrix

Beeldgrootte: 17,0 inch (SDM-X72)

Beeldgrootte: 18,1 inch (SDM-X82)

Ingangssignaalformaat RGB-werkingsfrequentie*

Horizontaal: 28 – 92 kHz

Verticaal: 56 – 85 Hz

Resolutie Horizontaal: Max. 1280 punten

Verticaal: Max. 1024 lijnen

Ingangssignaalniveaus Analoog RGB-vidcosignaal

0,7 Vp-p, 75 Ω, positief

SYNC signaal

TTL-niveau, 2,2 kΩ,

positief of negatief

(apart horizontaal en verticaal,

of composite sync)

0,3 Vp-p, 75 Ω, negatief

(Sync op groen)

Digitaal RGB (DVI) signaal: TMDS

(Single link)

Voeding 100 - 240 V, 50 - 60 Hz,

Max. 0,9 A (SDM-X72)

Max. 1,2 A (SDM-X82)

Stroomverbruik Max. 40 W (SDM-X72)

Max. 58 W (SDM-X82)

Werkingstemperatuur 5 – 35 °C

Afmetingen (breedte/hoogte/diepte)

Display (rechtop):

Ong. 438 × 410 × 227 mm

(met sokkel) (SDM-X72)

Ong. 450 × 424 × 241 mm

(met sokkel) (SDM-X82)

Ong. 438 × 356 × 84 mm

(zonder sokkel) (SDM-X72)

Ong. 450 × 368 × 90 mm

(zonder sokkel) (SDM-X82)

Gewicht Ong. 7,1 kg (met sokkel) (SDM-X72)

Ong. 8,6 kg (met sokkel) (SDM-X82)

Ong. 5,3 kg (zonder sokkel)

(SDM-X72)

Ong. 6,5 kg (zonder sokkel)

(SDM-X82)

Plug & Play DDC2B

Accessoires Zie pagina 7.

* Aanbevolen horizontale en verticale synchronisatie-conditie

- Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 μsec., naargelang van wat het grootst is.

- Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec. zijn

- Verticale onderdrukkingsbreedte moet meer dan 450 µsec. zijn

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
