MANUAL DE USUARIO SDMX72 SONY

Manual de instrucciones ES

Identificación de componentes y controles. 5

Configuración....7

Paso 1: Conexión de un ordenador equipado con conector de salida DVI (RGB digital)....7

Paso 2: Conexión de un ordenador equipado con conector de salida HD15 (RGB analógica)....7

Paso 3: Conexión del cable de audio....8

Paso 4: Conexión del cable de alimentación ..... 8

Paso 5: Agrupación de los cables ..... 9

Paso 6: Encendido del monitor y el ordenador .....9

Paso 7: Ajuste de la inclinación y la altura. ..... 10

Selección de la señal de entrada (botón INPUT) ..... 11

Personalización del monitor.....12

Navegación por el menú. 12

RETROILUMIN 12

CONTRASTE 12

BRILLO....12

A PANTALLA (sólo para la señal RGB analógica) ..... 13

COLOR....14

γ GAMMA 15

ZOOM (sólo SDM-X72/X82) 15

→/ SUAVIZADO 15

Ajustes adicionales....16

Características técnicas .....17

Control del volumen 17

Función de ahorro de energía ..... 17

Reducción del consumo de energía (modo ECO) ..... 18

Función de ajuste automático de la calidad de imagen

(sólo para la señal RGB analógica) 18

Solución de problemas....19

Mensajes en pantalla....19

Problemas y soluciones 20

Función de autodiagnóstico 22

Especificaciones .....23

Advertencia sobre las conexiones de la alimentación

- Utilice el cable de alimentación suministrado. Si utiliza un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en EE.UU.

Si no utiliza el cable adecuado, este monitor no cumplirá las normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, utilice el cable de alimentación apropiado para dicho país.

Ejemplo de tipos de enchufe

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale ni deje el monitor:

• En lugares sujetos a temperaturas extremas, por ejemplo cerca de un radiador, o una salida de aire caliente o bajo la luz solar directa. Expuesto a temperaturas extremas, como en un automóvil aparcado bajo la luz solar directa o cerca de una salida de aire caliente, ya que podrían producirse deformaciones del exterior o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan campos magnéticos intensos, como un TV o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o arena, por ejemplo cerca de una ventana abierta o de una salida al exterior. Si lo instala temporalmente en un lugar exterior, asegúrese de tomar las precauciones adecuadas contra polvo y suciedad. En caso contrario, podrían producirse fallos de funcionamiento irreparables.

Manejo de la pantalla LCD

• No deje la pantalla LCD orientada al sol, ya que puede dañarse. Tenga cuidado cuando coloque el monitor cerca de una ventana.
• No presione ni raye la pantalla LCD. No sitúe objetos pesados sobre la pantalla LCD. Si lo hace, la pantalla puede perder uniformidad o podrían producirse fallos de funcionamiento en el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca una imagen residual en la pantalla. Esto no es un fallo de funcionamiento. La pantalla recuperará el nivel de funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho tiempo, es posible que aparezca una imagen residual durante un tiempo. Dicha imagen residual desaparecerá eventualmente.
• El panel LCD se calienta durante el funcionamiento. Esto no es un fallo de funcionamiento.

Acerca del altavoz estéreo incorporado

Asegúrese de mantener alejados disquetes, cintas y equipos magnéticos de grabación de la abertura del altavoz alejados, ya que los altavoces generan un campo magnético. Dicho campo puede afectar a los datos almacenados en discos y cintas magnéticas.

Nota sobre la pantalla LCD (Pantalla de cristal líquido)

Tenga en cuenta que la pantalla LCD está fabricada con tecnología de alta precisión. No obstante, pueden aparecer de forma constante en la misma puntos negros o brillantes de luz (rojos, azules o verdes) y ocasionalmente brillos o rayas de color irregular. Esto no es un fallo de funcionamiento.

(Puntos efectivos: más del 99,99%)

Mantenimiento

• Asegúrese de desenchufar el cable de alimentación de la toma de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si utiliza un producto líquido de limpieza de cristales, no emplee ningún producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el revestimiento de la pantalla.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.
• No frote, toque ni golpee la superficie de la pantalla LCD con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Tenga en cuenta que el material podría deteriorarse o el revestimiento de la pantalla LCD degradarse si expone el monitor a disolventes volátiles, como insecticidas, o si está en contacto durante mucho tiempo con materiales de caucho o de vinilo.

Transporte

• Desconecte todos los cables del monitor y agarre firmemente las secciones de apoyo y base del soporte de pantalla con ambas manos cuando lo transporte. Si deja caer el monitor, pueden producirse daños físicos o podría dañar dicho monitor.
• Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón y los materiales de embalaje originales.

Desecho del monitor

• No deseche este monitor en basuras domésticas ordinarias.
• El tubo fluorescente utilizado en este monitor contiene mercurio. El desecho de este monitor debe realizarse de acuerdo con las normas de las autoridades sanitarias locales.

Identificación de componentes y controles

Consulte las páginas que aparecen entre paréntesis para obtener información detallada.

Parte frontal de la pantalla LCD

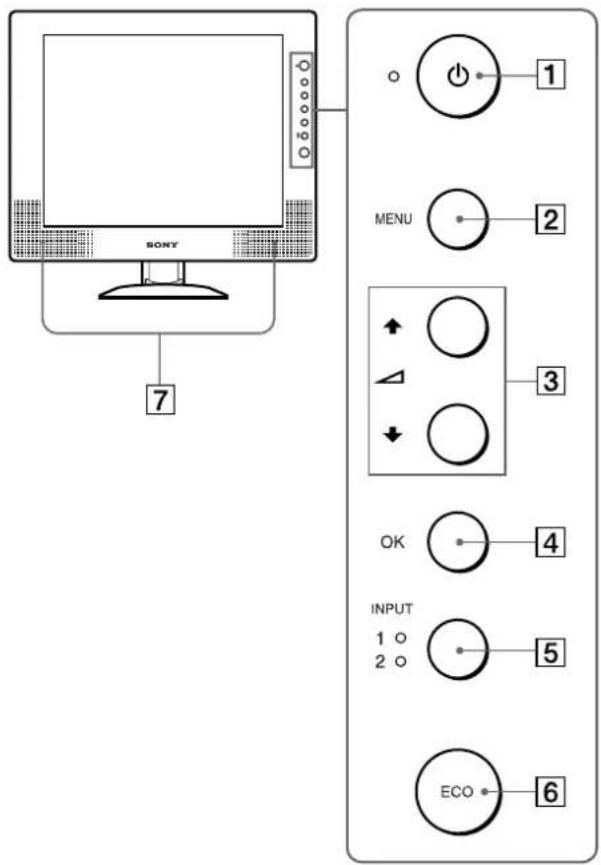

SONY 7 MENU 1 2 3 OK 4 INPUT 1 o 2 o 5 ECO 6

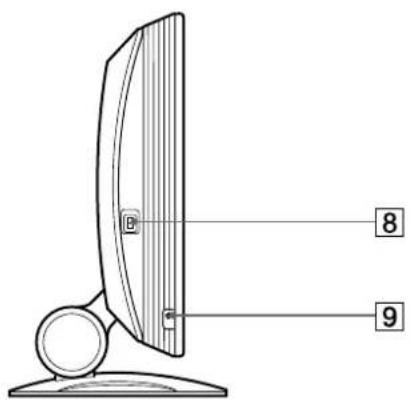

Vista lateral de la pantalla LCD

Parte posterior del soporte de pantalla

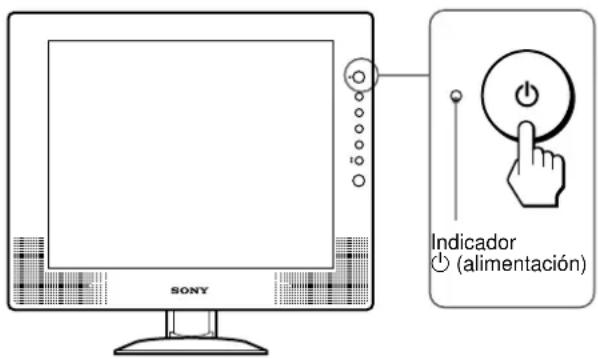

1 Interruptor e indicador ⏻ (alimentación) (páginas 9, 17, 22)

Este interruptor enciende el monitor cuando el indicador ⏻ (alimentación) se ilumina en rojo. Vuelva a pulsarlo para apagar el monitor.

Si el indicador ⏻ (alimentación) no se ilumina, pulse el interruptor MAIN POWER (8).

2Botón MENU (menú) (página 12)

Este botón activa y desactiva la pantalla del menú.

3 Botones ↑/↓ y △ (volumen) (páginas 12, 17)

Estos botones se utilizan para seleccionar los elementos de menú y realizar ajustes. Además muestran el menú VOLUMEN para controlar el volumen.

4 Botón OK (página 12)

Este botón activa el elemento y los ajustes de menú seleccionados con los botones ↑/↓ (3).

5 Botón INPUT e indicador INPUT1/INPUT2 (página 11)

Este botón selecciona el ordenador conectado para el intercambio de señales de entrada de vídeo, y se ilumina el indicador correspondiente (INPUT1 o INPUT2).

6Botón ECO (página 18)

Este botón se utiliza para reducir el consumo de energía.

7 Altavoces estéreo (página 17)

Emite las señales de audio como sonido.

8 Interruptor MAIN POWER (alimentacion principal) (página 9)

Este interruptor cambia la alimentación del monitor de conectado a desconectado.

9 Toma de auriculares (página 17)

Esta toma envía las señales de audio a los auriculares.

10 Orificio de bloqueo de seguridad

El orificio de bloqueo de seguridad debe aplicarse con el sistema de seguridad Kensington Micro Saver Security System.

Micro Saver Security System es una marca comercial de Kensington.

(continúa)

Parte posterior de la pantalla LCD

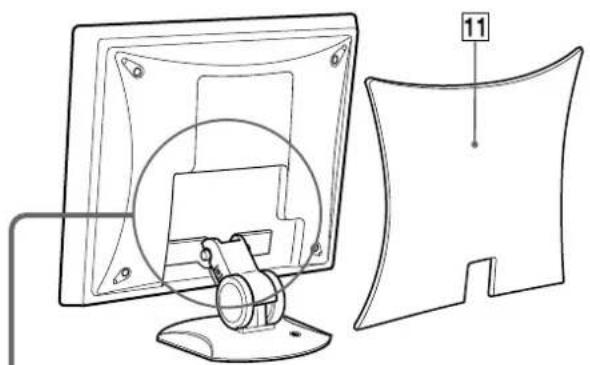

11 Cubierta posterior (página 7)

Extraiga esta cubierta cuando conecte cables.

12 Toma de entrada de audio para INPUT1 (página 8)

Esta toma introduce las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio.

13 Conector de entrada DVI-D (RGB digital) para INPUT1 (página 7)

Este conector introduce señales de vídeo RGB digitales que cumplen con DVI Rev. 1.0.

14 Conector de entrada HD15 (RGB analógica) para INPUT1 (página 7) (sólo SDM-X72/X82)

Este conector introduce las señales de vídeo RGB analógicas (0,700 Vp-p, positivas) y las de sincronización.

15 Toma de entrada de audio para INPUT2 (página 8)

Esta toma introduce las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio.

16 Conector de entrada HD15 (RGB analógica) para INPUT2 (página 8)

Este conector introduce las señales de vídeo RGB anológicas (0,700 Vp-p, positivas) y las de sincronización.

17 Conector AC IN (entrada CA) (página 8)

Conecte el cable de alimentación (suministrado).

18 Cubierta del soporte (página 9)

Extraiga esta cubierta para agrupar los cables de conexión.

19 Portacables (página 9)

Esta pieza sujeta los cables al monitor.

Configuración

Antes de utilizar el monitor, compruebe que los siguientes artículos se incluyen en la caja:

• Pantalla LCD
• Cable de alimentación
• Cable de señal de vídeo HD15-HD15 (RGB analógica)
• Cable de señal de vídeo DVI-D (RGB digital)
  • Cable de audio (minienchufe estéreo)
  • Windows Utility/Macintosh Utility Disk
• Tarjeta de garantía
• Este manual de instrucciones

Paso 1: Conexión de un ordenador equipado con conector de salida DVI (RGB digital)

• Apague el monitor y el ordenador antes de conectarlos.
• Al conectar el ordenador al conector de entrada HD15 (RGB analógica) del monitor, consulte el “Paso 2: Conexión de un ordenador equipado con conector de salida HD15 (RGB analógica)”.

Nota

No toque los terminales del conector del cable de señal de vídeo, ya que podrían doblarse.

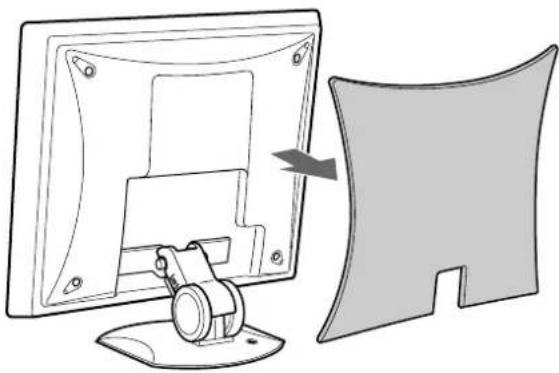

1 Extraiga la cubierta posterior.

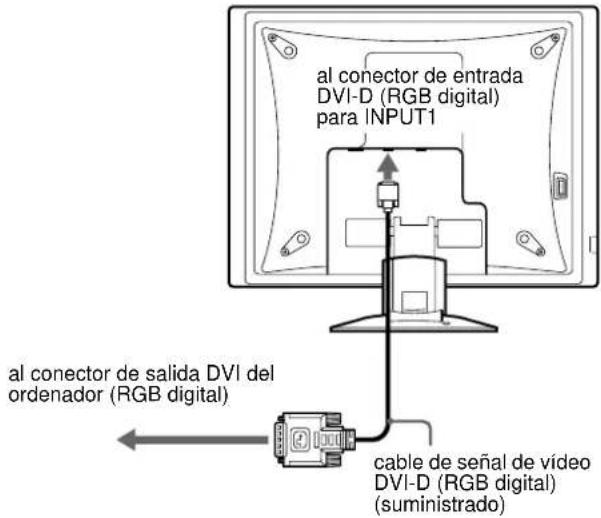

2 Utilice el cable de señal de vídeo DVI-D (RGB digital) suministrado para conectar el ordenador al conector de entrada DVI-D (RGB digital) del monitor para INPUT1.

al conector de entrada DVI-D (RGB digital) para INPUT1 al conector de salida DVI del ordenador (RGB digital) cable de señal de vídeo DVI-D (RGB digital) (suministrado)

Paso 2: Conexión de un ordenador equipado con conector de salida HD15 (RGB analógica)

Apague el monitor y el ordenador antes de conectarlos.

Nota

No toque los terminales del conector del cable de señal de vídeo, ya que podrían doblarse.

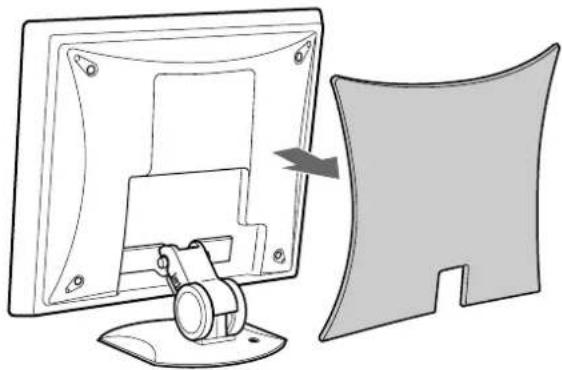

1 Extraiga la cubierta posterior.

2 Utilice el cable de señal de vídeo HD15-HD15 (RGB analógica) suministrado para conectar el ordenador al conector de entrada HD 15 (RGB analógica) del monitor para INPUT1 o INPUT2.

Conecte el ordenador según las ilustraciones que aparecen a continuación.

■ Conexión a un ordenador IBM PC/AT o compatible

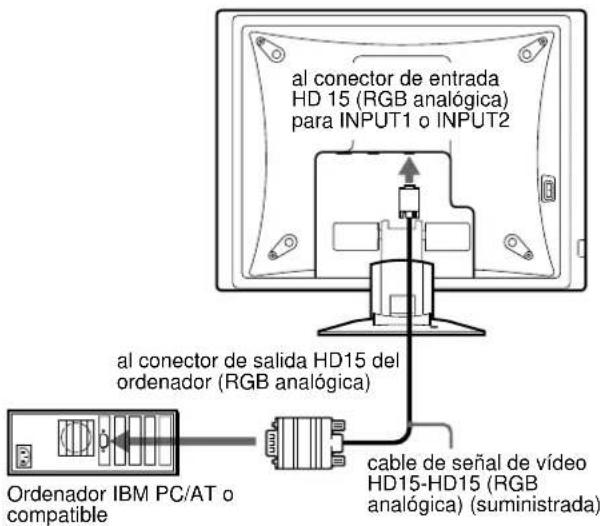

al conector de entrada HD 15 (RGB analógica) para INPUT1 o INPUT2 al conector de salida HD15 del ordenador (RGB analógica) cable de señal de vídeo HD15-HD15 (RGB analógica) (suministrada) Ordenador IBM PC/AT o compatible

al conector de entrada HD 15 (RGB analógica) para INPUT1 o INPUT2 al conector de salida del ordenador cable de señal de vídeo HD15-HD15 (RGB analógica) (suministrada) Ordenador Macintosh

Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario. Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.

Paso 3: Conexión del cable de audio

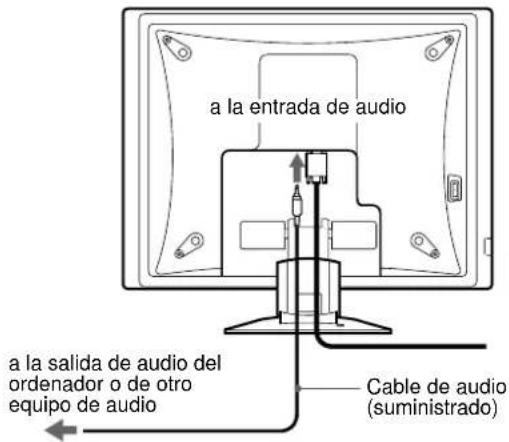

Conecte al cable de audio suministrado a la toma de entrada de audio correspondiente del monitor.

Puede utilizar los altavoces del monitor o unos auriculares para escuchar el sonido del ordenador o de otro equipo de audio conectado a las tomas de entrada de audio del monitor. Para obtener más información, consulte "Control del volumen" en la página 17.

a la entrada de audio a la salida de audio del ordenador o de otro equipo de audio Cable de audio (suministrado)

Paso 4: Conexión del cable de alimentación

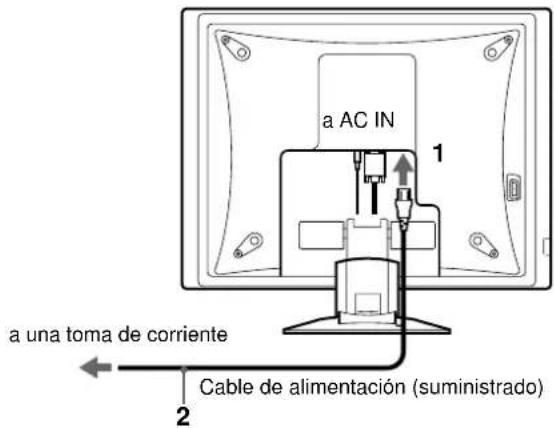

1 Conecte el cable de alimentación suministrado al conector AC IN del monitor
2 Conéctelo a una toma de corriente.

a AC IN 1 a una toma de corriente 2 Cable de alimentación (suministrado)

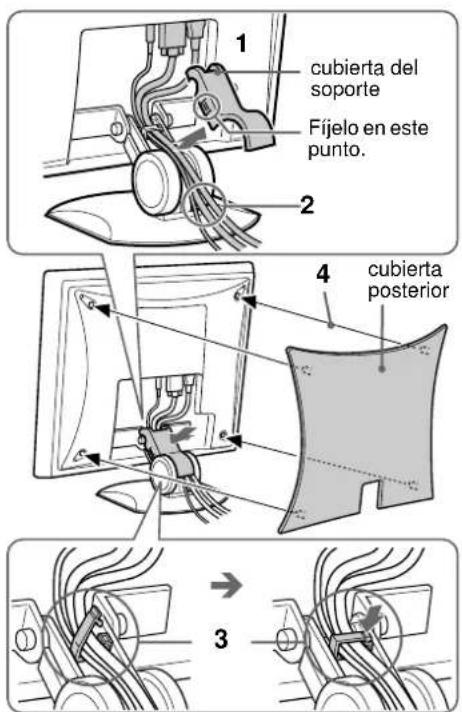

Paso 5: Agrupación de los cables

1 Retire la cubierta del soporte.
2 Agrupe los cables dentro del soporte.
3 Sujete los cables con el portacables.
4 Vuelva a colocar la cubierta del soporte y la cubierta posterior.

cubierta del soporte Fijelo en este punto. cubierta posterior

Nota

Si no es posible agrupar todos los cables dentro del soporte, déjelos colgando fuera del soporte.

Paso 6: Encendido del monitor y el ordenador

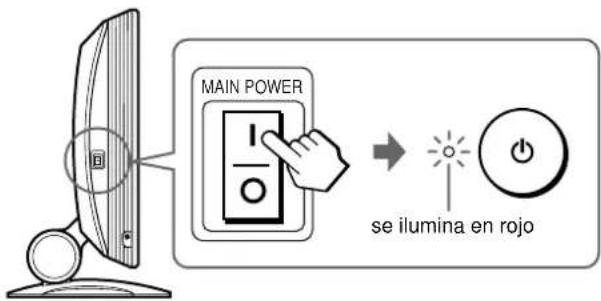

1 Pulse el interruptor MAIN POWER situado en el lateral izquierdo del monitor hacia I. El indicador ⏻ (alimentación) se ilumina en rojo.

MAIN POWER se ilumina en rojo

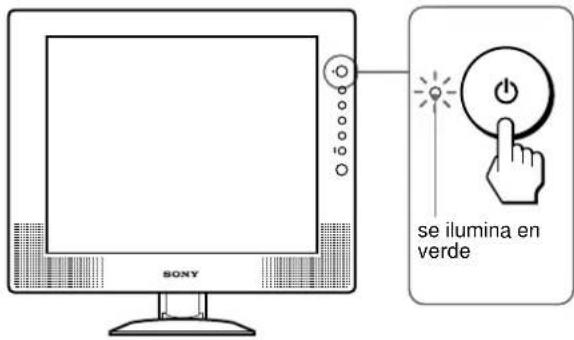

2 Pulse el interruptor ⏻ (alimentación) situado en la parte frontal derecha del monitor. El indicador ⏻ (alimentación) se ilumina en verde.

SE SONY se ilumina en verde

3 Encienda el ordenador.

4 Pulse el botón INPUT varias veces y seleccione la señal de entrada deseada.

El indicador de la señal de entrada seleccionada se ilumina y la imagen aparece en la pantalla. Para obtener más información, consulte “Selección de la señal de entrada (botón INPUT)” en la página 11.

La instalación del monitor ha finalizado. Si es necesario, utilice los controles del monitor para ajustar la imagen (página 12).

(continúa)

Si no aparece ninguna imagen en pantalla

• Verifique que el cable de alimentación y el cable de señal de vídeo están conectados correctamente.
• Si NO SEÑAL aparece en pantalla:
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.
• Pulse el botón INPUT varias veces para comprobar que el ajuste de la señal de entrada es correcto (página 11).
• Si CABLE DESCONECTADO aparece en pantalla:
• Compruebe que el cable de señal de vídeo está correctamente conectado.
• Pulse el botón INPUT varias veces para comprobar que el ajuste de la señal de entrada es correcto (página 11).
• Si FUERA ALCANCE EXPLOR. aparece en pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador en los siguientes rangos.

SDM-X52 SDM-X72/X82
Frecuencia horizontal 28 – 61 kHz 28 – 92 kHz
Frecuencia vertical 56 – 75 Hz 56 – 85 Hz
Resolución 1024 × 768 o inferior	1280 × 1024 o inferior

Para obtener más información sobre los mensajes en pantalla, consulte "Problemas y soluciones" en la página 20.

No es necesario instalar controladores específicos

El monitor cumple con el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador. La primera vez que encienda el ordenador después de conectar el monitor, es posible que aparezca el asistente de instalación en pantalla. En este caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente, por lo que puede utilizar este monitor.

La frecuencia vertical se ajusta en 60 Hz. Puesto que apenas se aprecian parpadeos en el monitor, puede utilizarlo tal cual. No es necesario ajustar la frecuencia vertical en ningún valor alto específico.

Paso 7: Ajuste de la inclinación y la altura

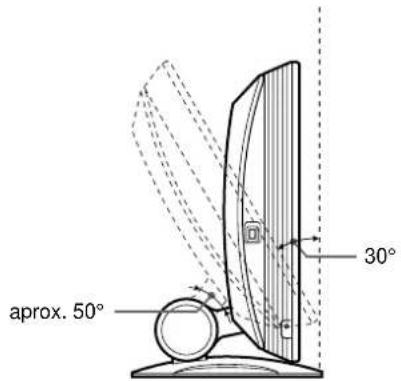

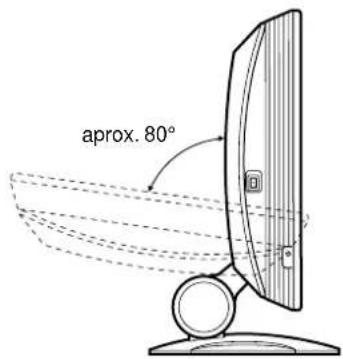

Este monitor puede ajustarse dentro de los ángulos y las alturas que se indican a continuación.

aprox. 50° 30°

aprox. 80°

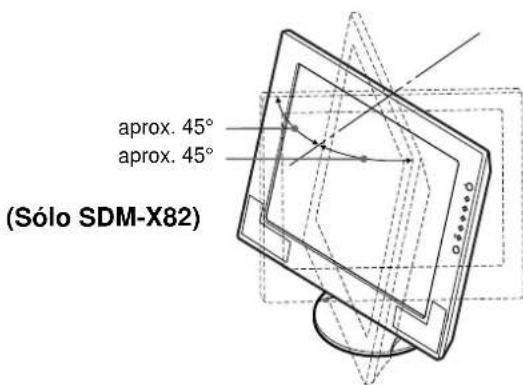

aprox. 45° aprox. 45° (Sólo SDM-X82)

Para utilizar el monitor cómodamente

Ajuste el ángulo de visualización del monitor según la altura del escritorio y de la silla, y de forma que la luz no se refleje de la pantalla hacia los ojos.

Nota

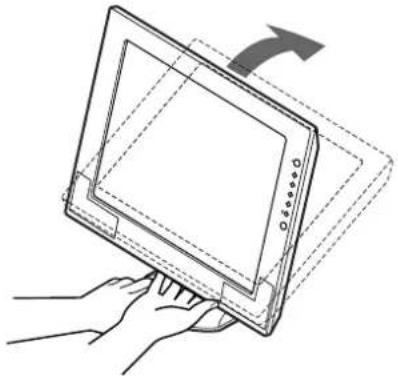

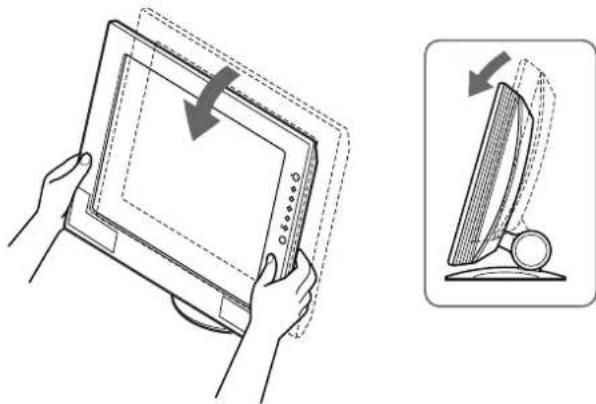

Cuando ajuste la altura y la inclinación de la pantalla, realícelo lenta y cuidadosamente, asegurándose de no golpear el panel LCD contra la mesa o la base de soporte de la pantalla.

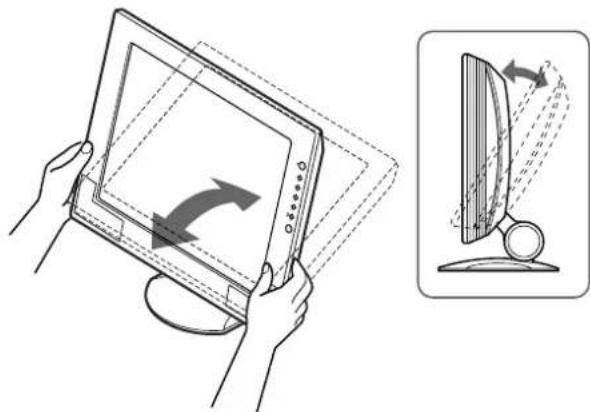

1 Agarre la mitad inferior del panel LCD mientras sujeta el soporte de pantalla y, a continuación, incline el panel LCD de forma adecuada hacia atrás.

2 Agarre los laterales inferiores del panel LCD y ajuste la inclinación de la pantalla.

3 Agarre los laterales inferiores del panel LCD y ajuste la altura de la pantalla.

Selección de la señal de entrada (botón INPUT)

Pulse el botón INPUT.

La señal de entrada cambia cada vez que se pulsa este botón, como se muestra a continuación.

Mensaje en pantalla (aparece durante unos 5 segundos en la esquina superior izquierda).	El indicador de entrada se ilumina	Configuración de la señal de entrada
ENTRADA1(INPUT1): DVI-D	INPUT1 Conector de entradaDVI-D (RGB digital) para INPUT1
ENTRADA1(INPUT1): HD15(sólo SDM-X72/X82)	INPUT1 Conector de entradaHD15 (RGB analógica) para INPUT1
ENTRADA2(INPUT2): HD15	INPUT2 Conector de entradaHD15 (RGB analógica) para INPUT2

Selección de la señal de entrada para la toma de entrada de audio

Consulte “ (SELECCIÓN AUDIO)” en la página 16.

Personalización del monitor

Antes de realizar ajustes

Conecte el monitor y el ordenador, y enciéndalos.

Espere al menos 30 minutos antes de realizar los ajustes con el fin de obtener los mejores resultados posibles.

Es posible realizar diversos ajustes en el monitor mediante el menú en pantalla.

Las ilustraciones de la pantalla de menú muestran el modelo SDM-X72/X82. Se aplican las mismas operaciones para el modelo SDM-X52.

Navegación por el menú

1 Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezca en pantalla.

2 Seleccione el menú que desee ajustar.

Pulse los botones ↑/↓ para que aparezca el menú deseado. Pulse el botón OK para seleccionar el elemento de menú.

Pulse los botones ↑/↓ para realizar el ajuste y, a continuación, pulse el botón OK.

Al pulsar el botón OK, el ajuste se almacena y, a continuación, la unidad vuelve al menú anterior.

Pulse el botón MENU una vez para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente después de unos 45 segundos.

■ Restauración de los ajustes a los valores predeterminados

Es posible restaurar los ajustes mediante el menú REST. Para obtener más información sobre la restauración de los ajustes, consulte “→← (REST)” en la página 16.

RETROILUMIN

Si la pantalla brilla demasiado, ajuste la luz de fondo para facilitar su visualización.

Nota

No es posible ajustar la luz de fondo cuando el modo ECO está ajustado en "SI" (página 18).

RETRO LUM NI 100 1280 1024 60 Hz x

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar (RETROILUMIN) y pulse el botón OK.

El menú RETROILUMIN aparece en la pantalla.

3 Pulse los botones ↑/↓ para ajustar el nivel de luz deseado.

CONTRASTE

Ajuste el contraste de la imagen.

CONTRASTE 100 1280 1024 60 Hz x ISO → EXI mode

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar ⬆ (CONTRASTE) y pulse el botón OK.

El menú CONTRASTE aparecerá en la pantalla.

3 Pulse los botones ↑/↓ para ajustar el contraste.

BRILLO

Ajuste el brillo de la imagen (nivel de negro).

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar

(BRILLO) y pulse el botón OK.

El menú BRILLO aparecerá en la pantalla.

3 Pulse los botones ↑/↓ para ajustar el brillo.

PANTALLA (sólo para la señal RGB lógica)

Nota

No es necesario realizar ningún ajuste cuando se reciben señales RGB del conector de entrada DVI-D para INPUT1.

■ Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición (fase y paso) y nitidez de la imagen con el fin de garantizar la visualización de una imagen nítida en la pantalla (página 18).

Nota

Si la función de ajuste automático de la calidad de imagen está activada, sólo funcionará el interruptor ⏻ (alimentación).

Si la función de ajuste automático de la calidad de imagen de este monitor parece no ajustar la imagen completamente.

Es posible realizar ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual. (Consulte AUTO a continuación.)

Si aún necesita realizar ajustes adicionales a la calidad de imagen

Es posible ajustar manualmente la nitidez (fase y paso) y la posición (horizontal o vertical) de la imagen.

Dichos ajustes se almacenan en la memoria y se vuelven a activar automáticamente cuando la pantalla recibe la misma señal de entrada.

PANTALLA AUTOMÁTICA FASE ANCHO CENTRADO H CENTRADO V 1280 1024 60Hzx

■ Realización de ajustes automáticos adicionales a la calidad de imagen para la señal de entrada actual (AUTOMÁTICA)

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar

A (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

3 Pulse los botones ↑/↓ para seleccionar AUTOMÁTICA y pulse el botón OK.

Realice los ajustes necesarios de la fase, el paso y la posición horizontal o vertical de la pantalla para la señal de entrada actual y almacénelos.

4 Pulse los botones ↑/↓ para seleccionar ↩ y pulse el botón OK.

Vuelva a la pantalla del menú.

■ Ajuste manual de la nitidez de la imagen (FASE/ANCHO)

La nitidez de la imagen puede ajustarse según se indica a continuación. Este ajuste es válido cuando el ordenador está conectado al conector de entrada HD15 (RGB analógica) del monitor.

1 Ajuste la resolución en 1024 × 768 (SDM-X52) 1280 × 1024 (SDM-X72/X82) en el ordenador.

2 Cargue el disco de utilidades (Utility Disk).

3 Inicie el disco de utilidades y muestre el patrón de prueba.

Para Windows

Haga clic en [Utility]→[Windows]/[Win Utility.exe].

Para Macintosh

Haga clic en [Utility] → [Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

5 Pulse los botones ↑/↓ para seleccionar ⚠ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

6 Pulse los botones ↑/↓ para seleccionar FASE y pulse el botón OK.

El menú FASE aparecerá en la pantalla.

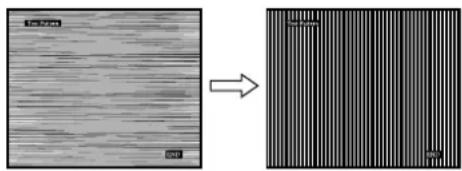

7 Pulse los botones ↑/↓ hasta que las rayas horizontales sean mínimas.

Realice el ajuste de forma que las rayas horizontales sean mínimas.

8 Pulse el botón OK.

El menú principal aparecerá en la pantalla.

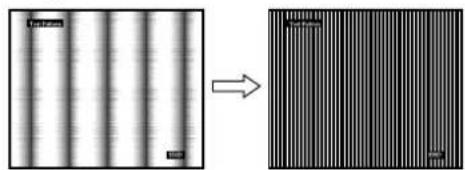

Si hay rayas verticales en toda la pantalla, ajuste el paso siguiendo los siguientes pasos.

9 Pulse los botones ↑/↓ para seleccionar ⚠ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

(continúa)

10 Pulse los botones ↑/↓ para seleccionar ANCHO y pulse el botón OK.

El menú ANCHO aparecerá en la pantalla.

11 Pulse los botones ↑/↓ hasta que las rayas verticales desaparezcan.

Realice el ajuste de forma que las rayas verticales desaparezcan.

12 Haga clic en END en la pantalla para desactivar el patrón de prueba.

13 Pulse los botones ↑/↓ para seleccionar ↩ y pulse el botón OK.

Vuelva a la pantalla del menú.

■ Ajuste manual de la posición de la imagen (CENTRADO H/CENTRADO V)

Si la imagen no aparece en el centro de la pantalla, ajuste el centrado de la imagen de la siguiente forma.

1 Con el modelo SDM-X72/X82, ajuste la resolución del ordenador en 1280 × 1024.

Si utiliza el modelo SDM-X52, no es necesario ajustar la resolución.

2 Cargue el disco de utilidades (Utility Disk).

3 Inicie el disco de utilidades y muestre el patrón de prueba.

Para Windows

Haga clic en [Utility]→[Windows]/[Win Utility.exe].

Para Macintosh

Haga clic en [Utility]→[Mac]/[Mac Utility].

4 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

5 Pulse los botones ↑/↓ para seleccionar ⚠ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparecerá en la pantalla.

6 Pulse los botones ↑/↓ para seleccionar CENTRADO H o CENTRADO V y pulse el botón OK. El menú CENTRADO H o CENTRADO V aparecerá en la pantalla.

7 Pulse el botón ↑/↓ para centrar la imagen de prueba en la pantalla.

8 Haga clic en END en pantalla para desactivar el patrón de prueba.

9 Pulse los botones ↑/↓ para seleccionar ↩ y pulse el botón OK.

Vuelva a la pantalla del menú.

COLOR

Es posible seleccionar el nivel de color de la imagen del campo de color blanco mediante los ajustes de temperatura de color por omisión.

Además, en el caso que fuese necesario, es posible realizar un ajuste más preciso de la temperatura de color.

COLOR ■ 9300K 6500K USUARIO LAJUSTAR 1280 1024 60Hz x

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar ☐ (COLOR) y pulse el botón OK.

El menú COLOR aparece en la pantalla.

3 Pulse los botones ↑/↓ para seleccionar la temperatura del color deseada y pulse el botón OK.

Los colores blancos cambiarán de un tono azulado a un tono rojizo cuando se reduzca la temperatura de 9300 K (ajuste predeterminado) a 6500 K.

Ajuste más preciso de la temperatura de color (AJUSTE USUARIO)

INPUT1 y INPUT2 pueden ajustarse por separado.

AJUSTE USUARIO R 50 V 50 A 50 1 2 8 0 1 0 2 4 6 0 Hz x

1 Pulse los botones ↑/↓ para seleccionar AJUSTAR y pulse el botón OK.

El menú AJUSTE USUARIO aparecerá en pantalla.

2 Pulse los botones ↑/↓ para seleccionar R (Rojo) o A (Azul) y pulse el botón OK. A continuación, pulse los botones ↑/↓ para ajustar la temperatura de color y pulse el botón OK.

Puesto que este ajuste cambia la temperatura de color aumentando o disminuyendo los componentes R y A con respecto a V (Verde), el componente V será fijo.

3 Pulse los botones ↑/↓ para seleccionar ↗ y, a continuación, pulse el botón OK.

El nuevo ajuste de color se almacena para AJUSTE

USUARIO y se recuperará automáticamente siempre que se seleccione USUARIO.

El menú COLOR aparece en la pantalla.

GAMMA

Es posible asociar el tono de color en pantalla de la imagen con el tono de color original de la imagen.

1 Pulse el botón MENU.

El menú principal aparece en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar γ (GAMMA) y pulse el botón OK.

El menú GAMMA aparece en la pantalla.

3 Pulse los botones ↑/↓ para seleccionar el modo deseado.

ZOOM (sólo SDM-X72/X82)

El monitor está ajustado para mostrar la imagen en pantalla completa, independientemente del modo o de la resolución de la imagen en el ajuste por omisión (COMPLETA2).

También se puede ver la imagen con su relación de aspecto o resolución real.

ZOOM COMPLETA2 COMPLETA1 REAL 1280 1024 60Hzx DO → EX → EX I TINU

1 Pulse el botón MENU.

El menú principal aparece en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar ☒ (ZOOM) y pulse el botón OK.

El menú ZOOM aparecerá en la pantalla.

3 Pulse los botones ↑/↓ para seleccionar el modo deseado.

- COMPLETA2 (ajuste por omisión): La señal de entrada se muestra en pantalla completa, sin tener en cuenta la resolución o modo de la imagen.

- COMPLETA1: La señal de entrada se muestra en pantalla con su relación de aspecto real. Por tanto, pueden aparecer bandas negras en las partes superior e inferior de la imagen en función de la señal.

- REAL: La señal de entrada se muestra en pantalla con su resolución real. La señal Sub-1280 × 1024 se muestra en el centro de la pantalla con un marco negro alrededor.

Notas

- Si utiliza el modelo SDM-X72/X82 con señales de resolución 1280 × 1024, los valores mencionados anteriormente no estarán disponibles. La imagen aparecerá en la pantalla en tamaño completo.

- El modelo SDM-X52 sólo puede mostrar la imagen en pantalla completa.

SUAVIZADO

Si la imagen mostrada en el modo COMPLETA2 o COMPLETA1 de ZOOM no es uniforme, utilice la función de suavizado.

SUAV ZADÓI TEXTO ■ ESTÁNDAR GRAFICOS 1280 1024 60Hz OK EX I NEW

1 Pulse el botón MENU.

El menú principal aparece en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar ( SUAVIZADO), y pulse el botón OK.

El menú SUAVIZADO aparece en la pantalla.

3 Pulse los botones ↑/↓ para seleccionar el modo deseado.

El efecto de uniformidad se potencia según el orden de TEXTO→ESTÁNDAR→GRÁFICOS.

- TEXTO: Para que los caracteres aparezcan con nitidez. (Este modo es adecuado para aplicaciones basadas en texto.)

- ESTÁNDAR (ajuste por omisión): Efecto de uniformidad estándar.

- GRÁFICOS: Para que las imágenes aparezcan con nitidez. (Este modo es adecuado para software de CD-ROM como imágenes fotográficas o ilustraciones.)

Notas

- Si ajusta el menú (ZOOM) en REAL, el menú (SUAVIZADO) no estará disponible.

- Las señales de resolución 1024 × 768 (SDM-X52) y 1280 × 1024 (SDM-X72/X82) aparecen solamente en el modo REAL y no es posible emplear SUAVIZADO.

Ajustes adicionales

Si sigue pulsando el botón ↓, aparecerán los siguientes menús.

- POSICIÓN MENÚ

• SELECCIÓN AUDIO

• AHORRO ENERGÍA

• LANGUAGE

- REST →←

• BLOQ DE AJUSTES

POSICIÓN MENU 1280x 1024/60 Hz EXIT

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Siga pulsando el botón ↓ hasta que el elemento del menú que desee ajustar aparezca en la pantalla.

3 Pulse los botones ↑/↓ para seleccionar el menú deseado y pulse el botón OK.

Ajuste el menú seleccionado según las siguientes instrucciones.

■ POSICIÓN MENÚ

Es posible cambiar la posición del menú si bloquea alguna imagen en pantalla.

1 Pulse los botones ↑/↓ para seleccionar (POSICIÓN MENÚ) y pulse el botón OK.

El menú POSICIÓN MENU aparece en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar la posición deseada y pulse el botón OK.

Es posible seleccionar una de las nueve posiciones en la que aparecerá el menú.

■ SELECCIÓN AUDIO

Seleccione la entrada de audio al realizar una conexión a ambas tomas de entrada de audio del monitor para INPUT1 e INPUT2.

1 Pulse los botones ↑/↓ para seleccionar ⚙ (SELECCIÓN AUDIO) y pulse el botón OK.

Aparecerá el menú SELECCIÓN AUDIO en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar el modo deseado.

- AUTOMÁTICA: Para seleccionar cualquier entrada de audio cambiándola con el botón INPUT.

- ENTRADA1 (INPUT1): Para seleccionar la entrada de audio mediante la toma AUDIO1.

- ENTRADA2 (INPUT2): Para seleccionar la entrada de audio mediante la toma AUDIO2.

■ HORRO ENERGÍA

Ajuste el modo de ahorro de energía (página 17).

1 Pulse los botones ↑/↓ para seleccionar (AHORRO ENERGÍA) y pulse el botón OK.

Aparecerá el menú AHORRO ENERGÍA en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar SI o NO.

- SI: Pasa automáticamente al modo de ahorro de energía cuando no se introduce ninguna señal de entrada a través del ordenador seleccionado actualmente.

- NO: No pasa al modo de ahorro de energía.

LANGUAGE

1 Pulse los botones ↑/↓ para seleccionar (LANGUAGE) y pulse el botón OK.

Aparecerá el menú LANGUAGE en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar un idioma.

• ENGLISH: Inglés
• FRANÇAIS: Francés
• DEUTSCH: Alemán
- ESPAÑOL
• ITALIANO: Italiano
• NEDERLANDS: Holandés
• SVENSKA: Sueco
• РУССКИЙ:
• : 日本語és

■ →← REST

Restaure los ajustes a los valores por omisión.

1 Pulse los botones ↑/↓ para seleccionar →← (REST) y pulse el botón OK.

Aparecerá el menú REST en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar el modo deseado.

- ACEPTAR: Para ajustar de nuevo todos los datos de ajuste a los valores por omisión. Tenga en cuenta que el ajuste [LANGUAGE) no volverá a ajustarse mediante este método.

- CANCELAR: Para cancelar la restauración y volver a la pantalla de menú.

BLOQ DE AJUSTES

Bloquee los botones de control para evitar realizar o restaurar ajustes accidentalmente.

1 Pulse los botones ↑/↓ para seleccionar O™ (BLOQ DE AJUSTES) y pulse el botón OK.

Aparecerá el menú BLOQ DE AJUSTES en la pantalla.

2 Pulse los botones ↑/↓ para seleccionar SI o NO.

- Sl: Sólo funcionarán el interruptor ⏻ (alimentación) y el botón INPUT. Si intenta cualquier otra operación, O™ (BLOQ DE AJUSTES) aparecerá en la pantalla.

- NO: Ajuste 📂 (BLOQ DE AJUSTES) en NO. Si ajusta la opción 📂 (BLOQ DE AJUSTES) en SI, sólo se puede seleccionar este elemento de menú.

Características técnicas

Control del volumen

Puede utilizar los altavoces del monitor o unos auriculares para escuchar el sonido del ordenador o de otro equipo de audio conectado a las tomas de entrada de audio del monitor.

El volumen se puede controlar mediante otro menú VOLUMEN del menú principal.

1 Pulse los botones ↑/↓ (△) cuando no aparezca ningún menú en la pantalla.

2 Pulse los botones ↑/↓ (△) para controlar el volumen.

El menú desaparece automáticamente transcurridos unos 5 segundos.

Uso de auriculares

Al conectar unos auriculares a la toma de auriculares del monitor, es posible escuchar el sonido del ordenador o de otro equipo de audio conectado a las tomas de entrada de audio del monitor.

Notas

• No es posible ajustar el volumen mientras se visualiza el menú principal en pantalla.
• Cuando el monitor se encuentra en el modo de ahorro de energía, el sonido no se oye por el altavoz o los auriculares.

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR y NUTEK. Si el monitor está conectado a un ordenador o tarjeta gráfica de vídeo compatible con DPMS (Display Power Management Signaling), dicho monitor reducirá automáticamente el consumo de energía como se muestra a continuación.

SDM-X52

Modo de alimentación	Consumo de energía	Indicador ⏻ (alimentación)
funcionamiento normal	28 W (máx.) verde
activo-inactivo* (deep sleep)**	3 W (máx.) naranja
➊ (alimentación) desactivada	1 W rojo
alimentación principal desactivada	0 W apagado

SDM-X72

Modo de alimentación	Consumo de energía	Indicador ⚙ (alimentación)
funcionamiento normal	40 W (máx.) verde
activo-inactivo* (deep sleep)**	3 W (máx.) naranja
➊ (alimentación) desactivada	1 W rojo
alimentación principal desactivada	0 W	apagado

SDM-X82

Modo de alimentación	Consumo de energía	Indicador ⚙ (alimentación)
funcionamiento normal	58 W (máx.) verde
activo-inactivo* (deep sleep)**	3 W (máx.) naranja
➊ (alimentación) desactivada	1 W rojo
alimentación principal desactivada	0 W	apagado

* Cuando el ordenador entra en el modo “activo-inactivo”, la señal de entrada se interrumpe y la pantalla muestra NO SEÑAL. Transcurridos 10 segundos, el monitor entra en el modo de ahorro de energía.

** "Deep sleep" es un modo de ahorro de energía definido por la Agencia de protección del medio ambiente (Environmental Protection Agency).

Nota

Si la opción ☐HORRO ENERGÍA) está ajustada en NO (página 16), el monitor no pasa al modo de ahorro de energía.

Reducción del consumo de energía (modo ECO)

Si pulsa el botón ECO situado en la parte frontal del monitor, se reducirá el nivel de la luz de fondo además del consumo de energía.

Pulse el botón ECO.

ECO ECO:SI

El menú ECO: SI aparece en la pantalla y se reduce el nivel de retroiluminación. El menú desaparece automáticamente transcurridos aproximadamente 5 segundos.

Para cancelar el modo ECO

Vuelva a pulsar el botón ECO.

Pulse el botón ECO.

ECO ECO NO

El menú ECO: NO aparece en la pantalla y el valor del nivel de retroiluminación es normal. El menú desaparece automáticamente transcurridos aproximadamente 5 segundos.

Función de ajuste automático de la calidad de imagen (sólo para la señal RGB analógica)

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición (fase y paso) y nitidez de la imagen con el fin de garantizar la visualización de una imagen nítida en la pantalla.

Modo predefinido en fábrica

Cuando el monitor recibe una señal de entrada, hace coincidir automáticamente la señal con uno de los modos predefinidos en fábrica almacenados en la memoria del monitor para mostrar una imagen de alta calidad en el centro de la pantalla. Si la señal de entrada coincide con el modo predefinido en fábrica, la imagen aparecerá automáticamente en la pantalla con el ajuste por omisión adecuado.

Si las señales no coinciden con uno de los modos predefinidos en fábrica

Cuando el monitor recibe una señal de entrada, su función de ajuste automático de la calidad de imagen se activa con el fin de garantizar la visualización constante de una imagen nítida en la pantalla (dentro de los siguientes intervalos de frecuencia del monitor):

Frecuencia horizontal: 28 - 61 kHz (SDM-X52)

Frecuencia vertical: 56 – 75 Hz (SDM-X52)

56 - 85 Hz (SDM-X72/X82)

Como consecuencia, la primera vez que el monitor reciba señales de entrada que no coincidan con ninguno de los modos predefinidos en fábrica, dicho monitor podrá tardar más tiempo del normal en mostrar la imagen en pantalla. Estos datos de ajuste se almacenan automáticamente en la memoria, para que la próxima vez el monitor funcione de la misma forma que cuando recibe señales que coinciden con uno de los modos predefinidos en fábrica.

Si ajusta la fase, el paso y la posición de la imagen manualmente

Para algunas señales de entrada, es posible que la función de ajuste automático de la calidad de imagen de este monitor no ajuste la posición, la fase y el paso de la imagen completamente. En este caso, estos valores pueden ajustarse manualmente (página 13). Si estos valores se ajustan manualmente, se almacenarán en memoria como modos de usuario y se recuperarán automáticamente cada vez que el monitor reciba las mismas señales de entrada.

Solución de problemas

Antes de ponerse en contacto con el soporte técnico, consulte esta sección.

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 20.

Si FUERA ALCANCE EXPLOR. aparece en pantalla

Esto indica que la señal de entrada no cumple las especificaciones del monitor. Compruebe lo siguiente.

Para obtener más información sobre los mensajes en pantalla, consulte “Problemas y soluciones” en la página 20.

I NFORMAC ÓN FUERA ALCANCE EXPLOR. ENTRADA1 : DV I - D xxxx.xkHz / xxxxHz

Si aparece "xxx.x kHz/xxx Hz"

Esto indica que la frecuencia horizontal o la vertical no cumple las especificaciones del monitor.

Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual.

Si aparece "RESOLUCIÓN > 1024 × 768" (SDM-X52)

Esto indica que la resolución no cumple las especificaciones del monitor (1024 × 768 o inferior).

Si aparece "RESOLUCIÓN > 1280 × 1024" (SDM-X72/X82)

Esto indica que la resolución no cumple las especificaciones del monitor (1280 × 1024 o inferior).

Si NO SEÑAL aparece en pantalla

Esto indica que no se recibe ninguna señal mediante el conector actualmente seleccionado.

NFORMAC IÓN NO SEÑAL ENTRADA1 : DV I - D I R A AHORRO ENERGÍ A

IR A AHORRO ENERGÍA

Si la opción (AHORRO ENERGÍA) está ajustada en "SI", el monitor pasa al modo de ahorro de energía transcurridos aproximadamente 5 segundos a partir del momento en que se muestra el mensaje.

Si CABLE DESCONECTADO aparece en pantalla

Esto indica que el cable de señal de vídeo se ha desconectado del conector actualmente seleccionado.

I NFORMAC ION CABLE DESCONECTADO ENTRADA1 : DV I -D I R A AHORRO ENERGÍ A

IR A AHORRO ENERGÍA

Si la opción (AHORRO ENERGÍA) está ajustada en "SI", el monitor pasa al modo de ahorro de energía transcurridos aproximadamente 5 segundos a partir del momento en que se muestra el mensaje.

Problemas y soluciones

Si se produce algún problema debido a la conexión de un ordenador u otro equipo, consulte el manual de instrucciones de dicho equipo. Utilice la función de autodiagnóstico (página 22) si el problema no se soluciona mediante las siguientes recomendaciones.

Problema Compruebe lo siguiente
No aparece la imagen
Si el indicador ⏻ (alimentación) no se ilumina, o si el indicador ⏻ (alimentación) no se ilumina al pulsar el interruptor ⏻ (alimentación),	Compruebe que el cable de alimentación está correctamente conectado.Compruebe que el interruptor MAIN POWER del monitor esté en “on” (página 9).
El indicador ⏻ (alimentación) se ilumina en rojo.	Compruebe que el interruptor ⏻ (alimentación) esté activado.
Si el indicador ⏻ (alimentación) está en verde,	Utilice la función de autodiagnóstico (página 22).
Si CABLE DESCONECTADO aparece en la pantalla,	Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los enchufes están perfectamente insertados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no están doblados ni aplastados.Compruebe que el ajuste de selección de entrada es correcto (página 11).Ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de vídeo no suministrado, CABLE DESCONECTADO aparecerá en pantalla antes de entrar en el modo de ahorro de energía. Esto no es un fallo de funcionamiento.
Si NO SEÑAL aparece en la pantalla, o el indicador ⏻ (alimentación) está en naranja,	Compruebe que el cable de señal de vídeo está correctamente conectado y que todos los enchufes están perfectamente insertados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no están doblados ni aplastados.Compruebe que el ajuste de selección de entrada es correcto (página 11).■Problema causado por un ordenador u otro equipo conectado y no por el monitorEl ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.Compruebe que la tarjeta gráfica está correctamente instalada en el ordenador.Compruebe que la alimentación del ordenador está activada.
Si FUERA ALCANCE EXPLOR. aparece en pantalla (página 19),	■Problema causado por un ordenador u otro equipo conectado y no por el monitorCompruebe que el rango de frecuencia de vídeo se encuentra dentro del especificado para el monitor. Si ha sustituido un monitor antiguo por este monitor, vuelva a conectar el monitor antiguo y ajuste la tarjeta gráfica del ordenador en los siguientes rangos.Frecuencia horizontal: 28 – 61 kHz (SDM-X52), 28 – 92 kHz (SDM-X72/X82)Frecuencia vertical: 56 – 75 Hz (SDM-X52), 56 – 85 Hz (SDM-X72/X82)Resolución: 1024 × 768 o inferior (SDM-X52), 1280 × 1024 o inferior (SDM-X72/X82)
Si utiliza Windows, • Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo siguiente. Seleccione “SONY” en la lista “Manufacturers” y elija “SDM-X52”, o “SDM-X72”, o “SDM-X82” en la lista “Models” de la pantalla de selección de dispositivos de Windows. Si “SDM-X52”, o “SDM-X72”, o “SDM-X82” no aparece en la lista “Models”, intente con “Plug & Play” o instale el archivo de información para este monitor utilizando el disco Windows Monitor Information Disk.
Si utiliza un sistema Macintosh,	Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario.Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.
La imagen parpadea, se ondula, oscila o aparece codificada.	Ajuste el paso y la fase (sólo señal RGB analógica) (página 13).Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros monitores, impresoras láser, ventiladores eléctricos, luces fluorescentes o televisores.Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.Enchufe el monitor en una toma de CA diferente, preferiblemente de un circuito diferente.Cambie la orientación de la pantalla.Problema causado por un ordenador u otro equipo conectado y no por el monitorConsulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para el monitor.Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19 "Color, etc.) y la frecuencia de la señal de entrada. Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas de vídeo pueden tener un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.Este monitor no procesa las señales de entrelazado. Ajústelo para señales progresivas.Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor imagen posible (se recomienda 60 Hz).
La imagen es borrosa. • Ajuste el brillo y el contraste (página 12).Ajuste el paso y la fase (Sólo señal RGB analógica) (página 13).■Problema causado por un ordenador u otro equipo conectado y no por el monitorAjuste la resolución en 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) en el ordenador.
Aparecen imágenes fantasma.	Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutación de vídeo.Compruebe que todos los enchufes están firmemente insertados en sus receptáculos.
La imagen no está centrada o su tamaño no es correcto (sólo señal RGB analógica).	Ajuste el paso y la fase (página 13).Ajuste la posición de la imagen (página 14). Tenga en cuenta que algunos modos de vídeo no llenan la pantalla hasta los bordes.
La imagen es demasiado pequeña.	Establezca el valor del zoom en COMPLETA2 (página 15).■Problema causado por un ordenador u otro equipo conectado y no por el monitorAjuste la resolución en 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) en el ordenador.
La imagen es oscura. • Ajuste el brillo (página 12).Ajuste la retroiluminación (página 12).La pantalla tarda unos minutos en iluminarse tras encender la unidad.Ajuste (GAMMA) (página 15).Si pulsa el botón ECO, la pantalla se oscurece.
Aparece un patrón ondulado o elíptico (muaré).	Ajuste el paso y la fase (sólo señal RGB analógica) (página 13).
El color no es uniforme.	Ajuste el paso y la fase (sólo señal RGB analógica) (página 13).
El blanco no parece blanco.	Ajuste la temperatura del color (página 14).
Los botones del monitor no funcionan( Oparece en pantalla).	Si el bloqueo del menú está ajustado en SI, ajustelo en NO (página 16).
El monitor se apaga tras un tiempo.	Ajuste la función de ahorro de energía en NO (página 16).■Problema causado por un ordenador u otro equipo conectado y no por el monitorDesactive el ajuste de ahorro de energía del ordenador.

Visualización del nombre, número de serie y fecha de fabricación de este monitor.

Mientras el monitor recibe una señal de vídeo, pulse y mantenga pulsado el botón MENU durante más de 5 segundos.

Aparece el cuadro de información del monitor. Para que desaparezca el cuadro, vuelva a pulsar el botón MENU.

Ejemplo

Si algún problema no se soluciona, póngase en contacto con un proveedor Sony autorizado y proporcionele la siguiente información:

• Nombre del modelo: SDM-X52, SDM-X72, SDM-X82
• Número de serie
• Nombre y especificaciones del ordenador y tarjeta gráfica.
• Tipo de señales de entrada (RGB analógica/RGB digital)

MENU

i INFORMACIÓN

MODEL : SDM-X82

SER. NO : 1234567

Función de autodiagnóstico

Este monitor dispone de una función de autodiagnóstico. Si existe algún problema con el monitor o el ordenador, la pantalla aparecerá en blanco y el indicador ⏻ (alimentación) se iluminará en verde o parpadeará en naranja. Si el indicador

( alimentación ) se ilumina en naranja, significa que el ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.

SONY Indicador ( alimentación )

Si la imagen desaparece de la pantalla y el indicador ⏻ (alimentación) está en verde

1 Desactive el interruptor ⏻ (alimentación) y desconecte los cables de señal de vídeo de la unidad.
2 Encienda el monitor pulsando el interruptor ⏻ (alimentación).

Si aparecen cuatro barras de color (blanco, rojo, verde, azul), significa que el monitor funciona correctamente. Vuelva a conectar los cables de entrada de vídeo y compruebe el estado del ordenador.

Si las barras de color no aparecen, significa que existe un fallo potencial del monitor. Informe a un proveedor Sony autorizado sobre el estado del monitor.

Si el indicador ⏻ (alimentación) se ilumina en naranja.

Intente pulsar cualquier tecla del teclado o desplazar el ratón.

Se desactiva el modo de ahorro de energía del ordenador, el indicador ⏻ (alimentación) se ilumina en verde y la imagen aparece en la pantalla.

Especificaciones

SDM-X52

Panel LCD Tipo de panel: Matriz activa

a-Si TFT

Tamaño de imagen: 15,0 pulgadas

Formato de la señal de entrada

Frecuencia de funcionamiento RVA*

Horizontal: 28 - 61 kHz

Vertical: 56 – 75 Hz

Resolución Horizontal: Máx. 1024 puntos

Vertical: Máx. 768 líneas

Niveles de señal de entrada

Señal de vídeo RGB analógica

0,7 Vp-p, 75 Ω, positiva

Señal SYNC

Nivel TTL, 2,2 kΩ,

positiva o negativa

independiente, o sincronización

compuesta)

0,3 Vp-p, 75Ω, negativa

(Sincronización en verde)

Señal RGB (DVI) digital: TMDS

(enlace único)

Requisitos de alimentación 100 - 240 V, 50 - 60 Hz,

Máx. 0,7 A

Consumo de energía Máx. 28 W

Temperatura de funcionamiento

5 - 35^

Dimensiones (ancho/alto/profundidad)

Pantalla (vertical):

Aprox. 392 × 358 × 199 ~mm

(15 1/2 × 14 1/8 × 7 7/8 pulgadas)

(con soporte)

Aprox. 392 × 299 × 73 mm

(15 1/2 × 11 7/8 × 2 7/8 pulgadas)

(sin soporte)

Accesorios Consulte la página 7.

SDM-X72/X82

Panel LCD Tipo de panel: Matriz activa

a-Si TFT

Tamaño de imagen: 17,0 pulgadas

(SDM-X72)

Tamaño de imagen: 18,1 pulgadas

(SDM-X82)

Formato de la señal de entrada

Frecuencia de funcionamiento RVA*

Resolución Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas

Niveles de señal de entrada

Señal de vídeo RGB analógica

0,7 Vp-p, 75 Ω, positiva

Señal SYNC

Nivel TTL, 2,2 kΩ,

positiva o negativa

independiente, o sincronización

compuesta)

0,3 Vp-p, 75Ω, negativa

(Sincronización en verde)

Señal RGB (DVI) digital: TMDS

(enlace único)

Requisitos de alimentación 100 - 240 V, 50 - 60 Hz,

Máx. 0,9 A (SDM-X72)

Máx. 1,2 A (SDM-X82)

Consumo de energía Máx. 40 W (SDM-X72)

Máx. 58 W (SDM-X82)

Temperatura de funcionamiento

5 - 35^ C

Dimensiones (ancho/alto/profundidad)

Pantalla (vertical):

Aprox. 438 × 410 × 227 mm

(17^1/4× 16^1/4× 9 pulgadas)

(con soporte) (SDM-X72)

Aprox. 450 × 424 × 241 mm

(17^3/4× 16^3/4× 9^1/2 pulgadas)

(con soporte) (SDM-X82)

Aprox. 438 × 356 × 84 mm

(17^1/4× 14^1/8× 3^3/8 pulgadas)

(sin soporte) (SDM-X72)

Aprox. 450 × 368 × 90 mm

(17^3/4 × 14^1/2 × 3^5/8 pulgadas)

(sin soporte) (SDM-X82)

Peso Aprox. 7,1 kg (15 lb 10 oz) (con

soporte) (SDM-X72)

Aprox. 8,6 kg (18 lb 15 oz) (con

soporte) (SDM-X82)

Aprox. 5,3 kg (11 lb 11 oz)

(sin soporte) (SDM-X72)

Aprox. 6,5 kg (14 lb 5 oz)

(sin soporte) (SDM-X82)

Plug & Play DDC2B

Accesorios Consulte la página 7.

* Condición de sincronización horizontal y vertical recomendada

- La anchura de sincronización horizontal de empleo debe ser superior al 4,8% del tiempo total horizontal o 0,8 μs, según el que sea mayor.

- La anchura de supresión horizontal debe ser superior a 2,5 μsecg.

- La anchura de supresión vertical debe ser superior a 450 μseg.

Diseño y especificaciones sujetos a cambios sin previo aviso.

Indice

Precauzioni....4
