РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SDMX72 SONY

Инструкция по эксплуатации ____ RU

Bruksanvisning SE

Меры предосторожности .... 4

Идентификация деталей и органов управления....5

Подготовка к работе....7

Подготовка к работе 1: Подключите компьютер, оборудованный выходным гнездом DVI (цифровой RGB)....7

Подготовка к работе 2: Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)....7

Подготовка к работе 3: Подключение аудиокабеля ..... 8

Подготовка к работе 4: Подключите кабель питания ..... 8

Подготовка к работе 5: Уложите пучок кабелей ..... 9

Подготовка к работе 6: Включите монитор и компьютер ..... 9

Подготовка к работе 7: Регулировка наклона и высоты .... 10

Выбор входного сигнала (кнопка INPUT)....11

Подстройка монитора....12

Перемещение по экранному меню ..... 12

ПОДСВЕТКА....12

① KOHTPACT 12

ЯРКОСТЬ 12

ЭКРАН (только аналоговый сигнал RGB) ..... 13

ЦВЕТ 14

γ GAMMA 15

ZOOM (только модель SDM-X72/X82)....15

СГЛАЖИВАНИЕ 15

Дополнительные настройки....16

Технические особенности .....17

Регулировка громкости ..... 17

Функция экономии энергии 17

Снижение потребления энергии (режим ЕСО) ..... 18

Функция автоматической регулировки качества

изображения (только аналоговый сигнал RGB) ..... 18

Устранение неисправностей .....19

Экранные сообщения....19

Симптомы неполадок и действия по их устранению .....20

Функция самодиагностики....22

Технические характеристики .....23

• Macintosh является торговой маркой Apple Computer, Inc., зарегистрированной в США и других странах.

- Windows ^® является зарегистрированной торговой маркой Microsoft Corporation в США и других странах.

- IBM PC/AT и VGA являются зарегистрированными торговыми марками IBM Corporation в США.

- VESA и DDC™ являются торговыми марками Video Electronics Standards Association.

- ENERGY STAR является торговой маркой, зарегистрированной в США.

- Остальные названия продуктов, упомянутые в этом документе, могут являться зарегистрированными торговыми марками или торговыми марками соответствующих владельцев.

- В дальнейшем символы "™" и "®" не упоминаются в этом руководстве.

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

- Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети.

Для покупателей в США

При использовании несоответствующего кабеля питания монитор не будет отвечать обязательным стандартам FCC.

Для покупателей в Великобритании

При использовании монитора в Великобритании пользуйтесь соответствующим кабелем питания для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

для 200 - 240 В переменного тока

только для 240 В переменного тока

Сетевая розетка должна находиться в легкодоступном месте вблизи от прибора.

Установка

Не устанавливайте и не оставляйте монитор:

• В местах, подверженных воздействию высоких температур, например, рядом с батареями, нагревательными воздуховодами, или в местах, где возможно попадание прямого солнечного света. Размещение монитора в местах, подверженных воздействию высоких температур, например, в автомобилях, припаркованных в солнечных местах или рядом с нагревательными воздуховодами, может привести к деформации корпуса или к неисправностям.
• В местах, где присутствует вибрация или резкие механические воздействия.
• Рядом с любым оборудованием, которое излучает сильное магнитное поле, например, телевизорами или другими домашними приборами.
• В местах, где может скапливаться много пыли, грязи или песка, например, рядом с открытым окном или выходом из помещения. Если устройство переносится по улице, обязательно примите соответствующие меры предосторожности против существующей в воздухе пыли и грязи. В противном случае устройство может быть безвозвратно повреждено.

Обслуживание экрана ЖКД

• Не оставляйте экран ЖКД в местах, где на него падает солнце, так как это может привести к его повреждению. Соблюдайте осторожность при размещении монитора у окна.
• Не толкайте и не царапайте экран ЖКД. Не кладите тяжелые предметы на экран ЖКД. Это может привести к искривлению экрана или неисправности панели ЖКД.
• Если монитор используется в холодном месте, то на экране может появится остаточное изображение. Это не является неполадкой. Экран возвращается к обычному воспроизведению, как только температура становится нормальной.
• Если в течение долгого времени отображается неподвижное изображение, то на экране может ненадолго появится остаточное изображение. Остаточное изображение со временем исчезнет.

- Панель ЖКД нагревается во время работы. Это не является неполадкой.

О встроенных стереодинамиках

Записывающее оборудование, кассеты и дискеты следует держать на некотором расстоянии от отверстий динамиков, так как динамики излучают магнитное поле. Это магнитное поле может воздействовать на кассеты и дискеты и привести к потере хранящихся на них данных.

Примечание по ЖКД (жидкокристаллическому дисплею)

Обратите внимание на то, что экран ЖКД изготовлен по высокоточной технологии. Однако на экране ЖКД могут постоянно появляться черные или яркие цветные точки (красные, голубые или зеленые), а также неправильные цветные полосы или яркие пятна. Это не является неполадкой.

(Эффективное число точек: более 99,99%)

Уход

• Перед чисткой монитора обязательно отключите кабель питания из розетки.
• Протирайте экран ЖКД мягкой тканью. При использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана ЖКД.
• Протирайте корпус, панель и органы управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.
• Не следует прикасаться к дисплею, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности экрана.
• Обратите внимание, что обработка монитора такими летучими растворителями, как инсектициды, или его длительный контакт с резиновыми или виниловыми материалами, может привести к порче материалов или старению покрытия экрана ЖКД.

Транспортировка

• Отключите все кабели от монитора и, взявшись за опору и основание подставки дисплея обеими руками, перенесите его. Падение монитора может привести к травме или его повреждению.
• При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

Утилизация монитора

• Не выбрасывайте этот монитор вместе с другими бытовыми отходами.
• Флуоресцентная лампа, установленная в этом мониторе, содержит ртуть. Утилизация данного монитора должна проводиться в соответствии с инструкциями местных санитарных органов.

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

Вид спереди на дисплеи ЖКД

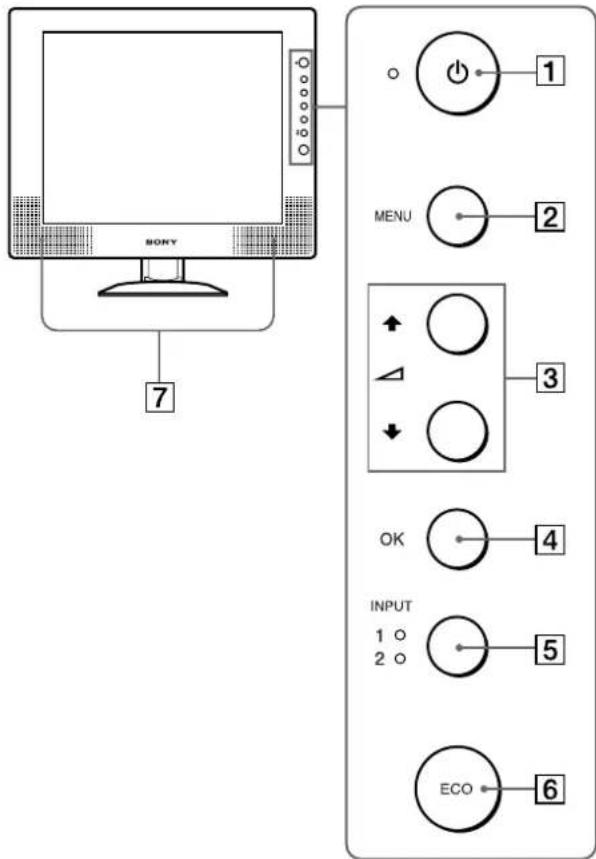

BONY 7 MENU 1 2 3 OK 4 INPUT 1 o 2 o 5 ECO 6

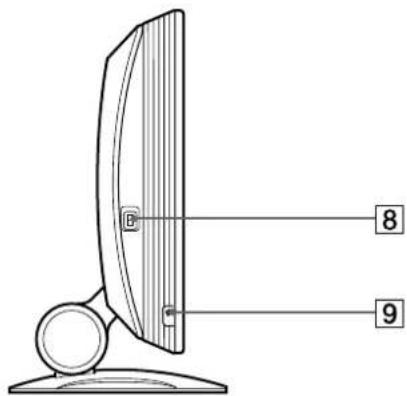

Вид сбоку на дисплей ЖКД

B 8 9

Вид сзади на подставку дисплея

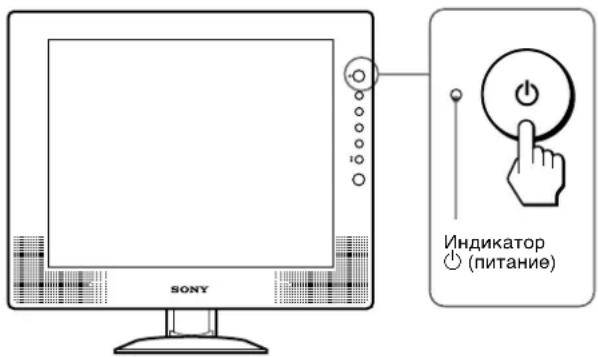

1 Выключатель ⏻ (питание) и индиактор ⏻ (питание) (стр. 9, 17, 22)

С помощью этого выключателя можно включить монитор, после чего загорается красным индикатор ⏻ (питание). Чтобы отключить монитор, нажмите выключатель еще раз.

Если индикатор ⏻ (питание) не загорается, нажмите выключатель MAIN POWER (8).

② Кнопка MENU (стр. 12)

Эта кнопка включает и выключает экран меню.

③ Кнопки ↑/↓ и △ (громкость) (стр. 12, 17)

Эти кнопки используются для выбора элементов меню и выполнения настроек, а также отображения меню VOLUME для регулирования громкости.

4 Кнопка ОК (стр. 12)

Эта кнопка активизирует элемент меню и настройки, выбранные с помощью кнопок ↑/↓ (3).

5 Кнопка INPUT и индикатор INPUT1/INPUT2 (стр. 11)

С помощью этой кнопки можно выбрать подключенный компьютер для переключения входных видеосигналов, после чего загорается соответствующий индикатор (INPUT1 или INPUT2).

6 Кнопка ECO (стр. 18)

Эта кнопка используется для снижения потребления энергии.

7 Стереодинамики (стр. 17)

С их помощью выдаются звуковые сигналы.

8 Выключатель MAIN POWER (стр. 9)

С помощью этого выключателя можно включать и выключать основное питание монитора.

9 Гнездо наушников (стр. 17)

С помощью этого гнезда подаются звуковые сигналы на наушники.

10 Отверстие защитной блокировки

Отверстие защитной блокировки необходимо использовать для систем безопасности Kensington Micro Saver Security System.

Micro Saver Security System - зарегистрированная торговая марка Kensington.

(продолжение на следующей странице)

Вид сзади на дисплей ЖКД

11 Задняя крышка (стр. 7)

Снимите крышку при подключении кабелей.

12 Входное аудиогнездо для INPUT1 (стр. 8)

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства.

13 Входное гнездо DVI-D (цифровой RGB) для INPUT1 (стр. 7)

Через это гнездо подаются цифровые видеосигналы RGB, соответствующие DVI Rev. 1.0.

14 Входное гнездо HD15 (аналоговый RGB) для INPUT1 (стр. 7) (только модель SDM-X72/X82)

Через это гнездо подаются аналоговые видеосигналы RGB (0.700 Vp-p, положит.) и сигналы SYNC.

15 Входное аудиогнездо для INPUT2 (стр. 8)

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства.

16 Входное гнездо HD15 (аналоговый RGB) для INPUT2 (стр. 8)

Через это гнездо подаются аналоговые видеосигналы RGB (0.700 Vp-p, положит.) и сигналы SYNC.

17 Гнездо АС ИН (стр. 8)

Подключите прилагаемый кабель питания (прилагается).

18 Крышка кронштейна (стр. 9)

Снимите эту крышку, чтобы уложить все соединительные кабели.

19 Держатель для кабелей (стр. 9)

Эта деталь закрепляет кабели и шнуры на мониторе.

Подготовка к работе

Перед использованием монитора проверьте наличие в коробке следующих принадлежностей:

• Дисплей ЖКД
- Кабель питания
- Кабель видеосигнала DVI-D (цифровой RGB)
• Аудиокабель (стерео миништекер)
• Диск с утилитами для Windows/Macintosh
• Гарантийный талон
- Настоящая инструкция по эксплуатации

- Кабель видеосигнала HD15-HD15 (аналоговый RGB)

Подготовка к работе 1: Подключите компьютер, оборудованный выходным гнездом DVI (цифровой RGB)

• Перед подключением монитор и компьютер должны быть выключены.
- При подключении компьютера к входному гнезду HD15 монитора (аналоговый RGB) см. "Подготовка к работе 2: Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)."

Примечание

Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.

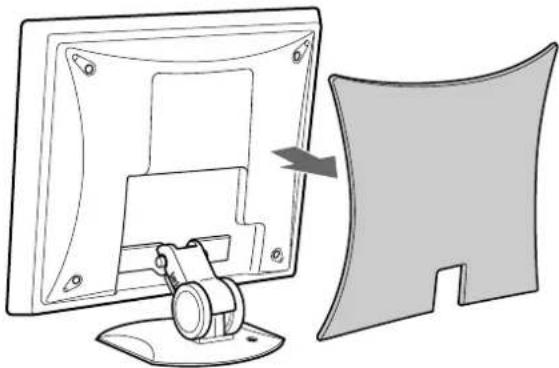

1 Снимите заднюю крышку.

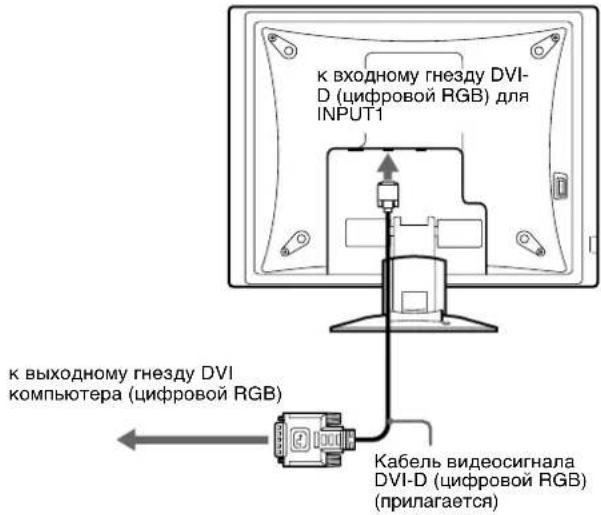

2 С помощью прилагаемого кабеля видеосигнала DVI-D (цифровой RGB) подключите компьютер к входному гнезду DVI-D монитора (цифровой RGB) для INPUT1.

к входному гнезду DVI- D (цифровой RGB) для INPUT1 к выходному гнезду DVI компьютера (цифровой RGB) Кабель видеосигнала DVI-D (цифровой RGB) (прилагается)

Подготовка к работе 2: Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)

Перед подключением монитор и компьютер должны быть выключены.

Примечание

Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.

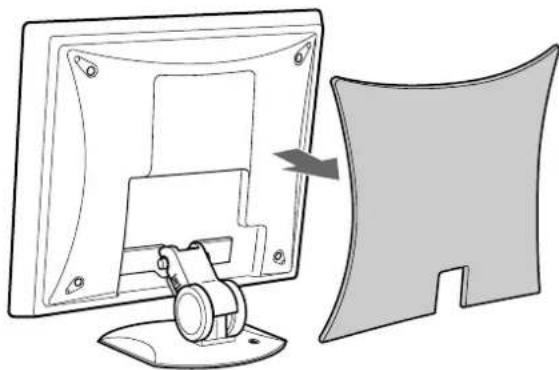

1 Снимите заднюю крышку.

(продолжение на следующей странице)

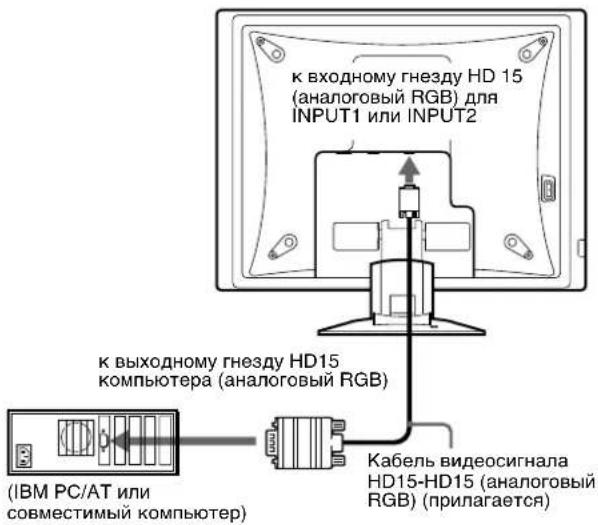

2 С помощью прилагаемого кабеля видеосигнала HD15-HD15 (аналоговый RGB) подключите компьютер к входному гнезду HD 15 монитора (аналоговый RGB) для INPUT 1 или INPUT2. Подключите компьютер, как показано на следующих рисунках.

■Подключение (IBM PC/AT или совместимый компьютер)

к входному гнезду HD 15 (аналоговый RGB) для INPUT1 или INPUT2 к выходному гнезду HD15 компьютера (аналоговый RGB) (IBM PC/AT или совместимый компьютер) Кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается)

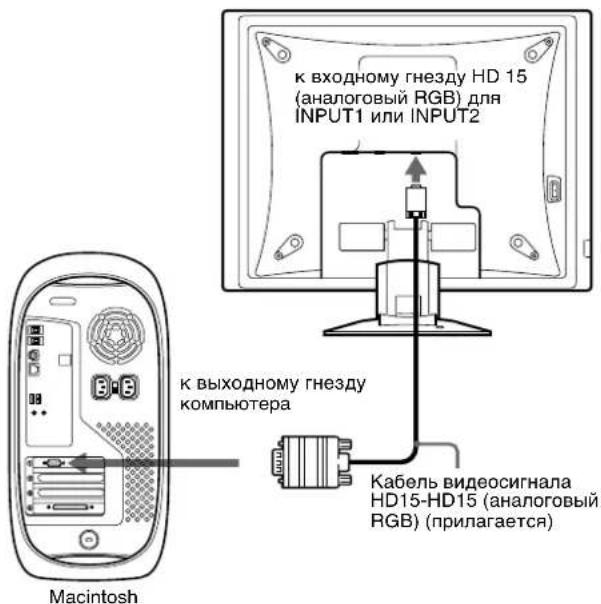

■Подключение к Macintosh

к входному гнезду HD 15 (аналоговый RGB) для INPUT1 или INPUT2 к выходному гнезду компьютера Кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается) Macintosh

При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.

Подготовка к работе 3: Подключение аудиокабеля

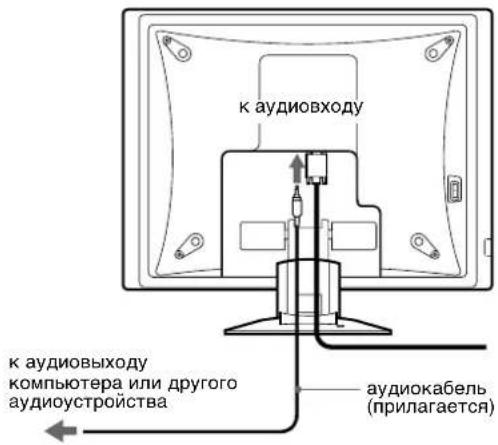

Подключите прилагаемый аудиокабель к соответствующему входному аудиогнезду монитора.

При использовании громкоговорителей или наушников можно прослушивать звук от компьютера или других аудиоустройств, подключенных к входным аудиогнездам монитора.

Для получения подробных сведений см. "Регулировка громкости" на стр. 17.

к аудиовходу к аудиовыходу компьютера или другого аудиоустройства аудиокабель (прилагается)

Подготовка к работе 4: Подключите кабель питания

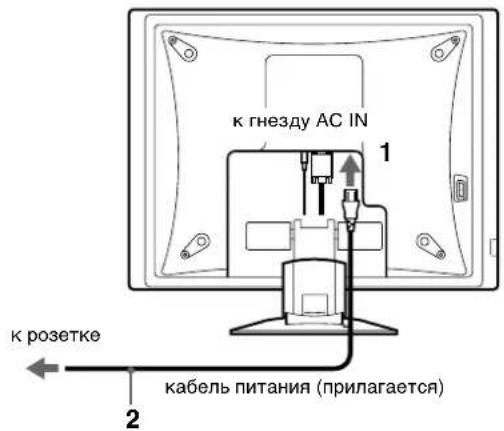

1 Подключите прилагаемый кабель питания к разъему AC IN монитора.

2 Подключите его к розетке.

к гнезду AC IN 1 к розетке кабель питания (прилагается) 2

Подготовка к работе 5: Уложите пучок кабелей

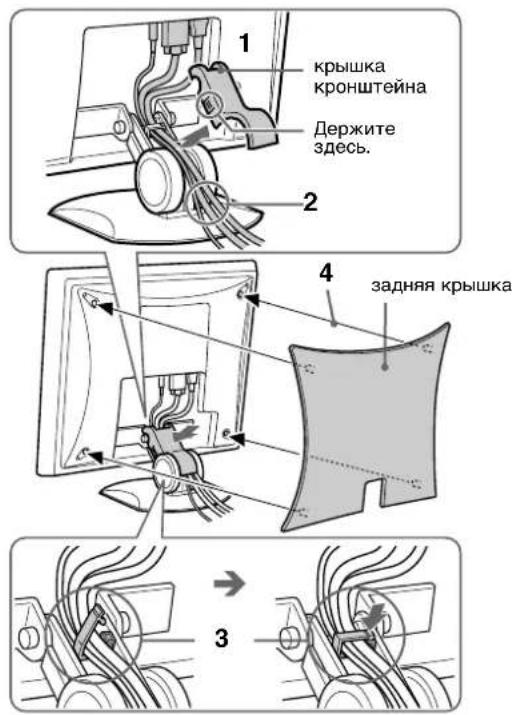

1 Снимите крышку кронштейна.
2 Уложите пучок кабелей внутрь подставки.
3 Закрепите кабели и шнуры с помощью держателя для кабелей.
4 Закройте крышку кронштейна и заднюю крышку.

1 крышка кронштейна Держите здесь. 2 4 задняя крышка 3

Примечание

Если не удалось уложить все кабели внутрь подставки, пусть они свободно свисают снаружи подставки.

Подготовка к работе 6: Включите монитор и компьютер

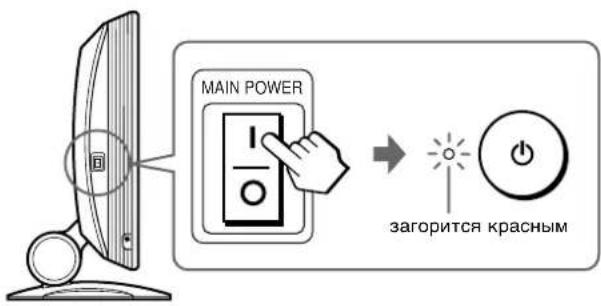

1 Нажмите выключатель MAIN POWER с левой стороны монитора в направлении I. Индикатор ⏻ (питание) загорится красным.

MAIN POWER загорится красным

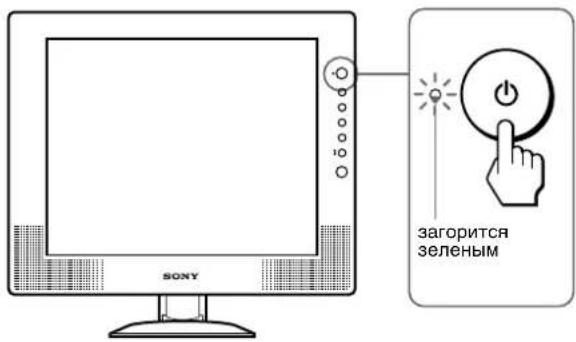

2 Нажмите выключатель ⏻ (питание) на передней панели монитора справа. Индикатор ⏻ (питание) загорится зеленым.

SONY загорится зеленым

3 Включите компьютер.
4 Нажимая кнопку INPUT, выберите нужный входной сигнал.

Загорится индикатор выбранного входного сигнала, и на экране появится изображение.

Для получения подробных сведений см. "Выбор входного сигнала (кнопка INPUT)" на стр. 11.

Подключение монитора завершено. Если необходимо, воспользуйтесь органами управления монитора для настройки изображения. (стр. 12)

(продолжение на следующей странице)

Если на экране отсутствует изображение

• Убедитесь, что кабель питания и кабель видеосигнала подключены правильно.

• Если на экране появляется сообщение НЕТ СИГНАЛА:

• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.
  – Убедитесь, что параметр входного сигнала установлен правильно, несколько раз нажав кнопку INPUT (стр. 11).

- Если на экране отображается сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН:

– Убедитесь, что кабель видеосигнала подключен правильно.
– Убедитесь, что параметр входного сигнала установлен правильно, несколько раз нажав кнопку INPUT (стр. 11).

- Если на экране появилась надпись НЕДОПУСТ. ГРАФ. РЕЖИМ, верните прежний монитор на место. Затем отрегулируйте графический адаптер компьютера в следующих диапазонах.

	SDM-X52 SDM-X72/X82
Частота горизонтальной развертки	28 – 61 kHz 28 – 92 kHz
Частота вертикальной развертки	56 – 75 Hz 56 – 85 Hz
Разрешение	1024 × 768 или менее	1280 × 1024 или менее

Дополнительные сведения об экранных сообщениях см. в разделе "Симптомы неполадок и действия по их устранению" на стр. 20.

Специальные драйверы не требуются

Данный монитор отвечает требованиям стандарта "DDC" Plug & Play, что позволяет компьютеру автоматически обнаружить всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы.

При первом включении компьютера после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Будет автоматически выбран монитор Plug & Play, чтобы этот монитор можно было использовать.

Частота вертикальной развертки станет 60 Гц.

Так как мерцания практически незаметны на мониторе, можно использовать этот параметр. Не нужно устанавливать для вертикальной развертки более высокое значение.

Подготовка к работе 7: Регулировка наклона и высоты

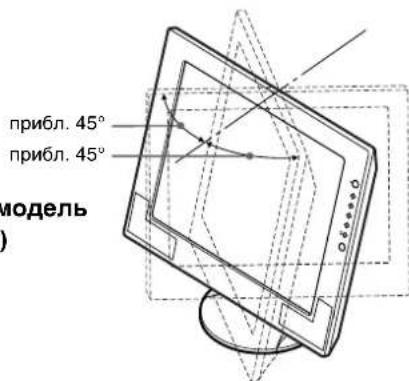

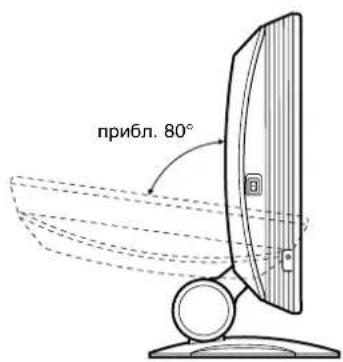

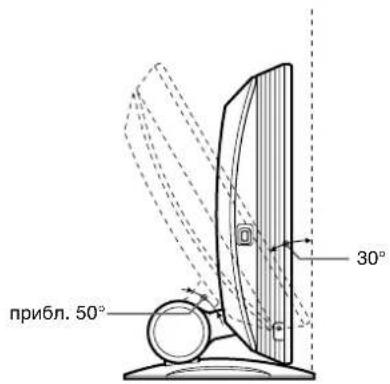

Монитор можно устанавливать в удобное положение, изменяя углы наклона и высоту, как показано на рисунке ниже.

прибл. 50° 30°

прибл. 80°

Для удобства использования монитора

Отрегулируйте угол наклона монитора в соответствии с высотой стола и стула, а также таким образом, чтобы свет не попадал в глаза, отражаясь от монитора.

Примечание

При регулировке наклона и высоты монитора соблюдайте осторожность, чтобы не ударить монитор о стол или об основание подставки монитора.

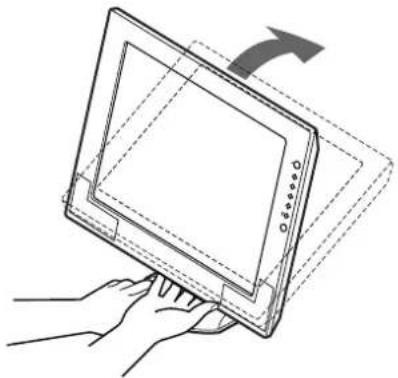

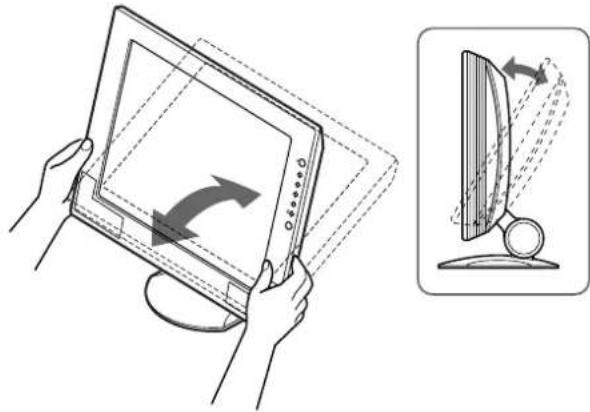

1 Придерживая подставку монитора, возьмитесь за нижнюю среднюю часть панели ЖКД, затем наклоните ее на нужный угол назад.

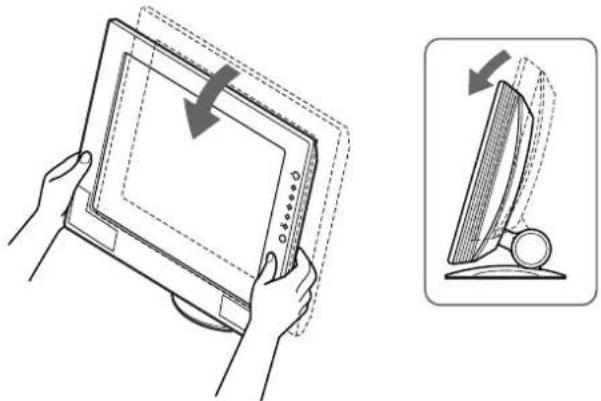

2 Взявшись за нижние углы панели ЖКД, отрегулируйте наклон экрана.

3 Взявшись за нижние углы панели ЖКД, отрегулируйте высоту экрана.

Выбор входного сигнала (кнопка INPUT)

Нажмите кнопку INPUT.

При каждом нажатии кнопки тип входного сигнала изменяется следующим образом.

INPUT

10

20

Экранное сообщение(Появляется примерно на 5 секунд в левом верхнем углу.)	Загорается индикатор входа	Конфигурация входного сигнала
ВХОД1 (INPUT1):DVI-D	INPUT1 Входное гнездо DVI-D(цифровой RGB) для INPUT1
ВХОД1 (INPUT1):HD15 (только модель SDM-X72/X82)	INPUT1 Входное гнездо HD15(аналоговый RGB) для INPUT1
ВХОД2 (INPUT2):HD15	INPUT2 Входное гнездо HD15(аналоговый RGB) для INPUT2

Выбор входного сигнала для входного аудиогнезда См. "ВЫБОР АУДИО" на стр. 16.

Подстройка монитора

Перед выполнением регулировок

Подключите монитор к компьютеру, а затем включите их. Подождите не менее 30 минут перед выполнением регулировок для получения наилучших результатов.

Большая часть настроек монитора производится с помощью экранного меню.

В качестве примера используются рисунки экрана меню модели SDM-X72/X82. Такие же настройки используются в модели SDM-X52.

Перемещение по экранному меню

1 Отображение главного меню (MENU).

Нажмите кнопку MENU для отображения на экране главного меню.

2 Выберите меню, в котором необходимо выполнить подстройку.

Нажмите кнопки ↑/↓ для отображения нужного меню. Нажмите кнопку ОК для выбора элемента меню.

3 Выполните подстройку меню.

Нажмите кнопки ↑/↓ для выполнения настройки, затем нажмите кнопку OK. При нажатии кнопки OK настройка сохраняется, а дисплей возвращается к предыдущему меню.

Нажмите кнопку MENU один раз для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 45 секунд.

MENU

■ Восстановление значений по умолчанию для параметров

Сбросить настройки можно с помощью меню СБРОС. Для получения подробных сведений о выполнении сброса настроек см. “→(СБРОС)” на стр. 16.

ПОДСВЕТКА

Если экран слишком яркий, настройте заднюю подсветку, чтобы с ним было удобнее работать.

Примечание

Заднюю подсветку нельзя настроить когда для режима ЕСО установлено значение "ВКЛ" (стр. 18).

ПОДСВЕТКА 100 1 280 x 1 024 / 60Hz EXIT

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↑/↓ для выбора элемента | : (ПОДСВЕТКА) и нажмите кнопку ОК. На экране появится меню ПОДСВЕТКА.

3 Нажмите кнопки ↑/↓ для настройки требуемого уровня освещения.

KOHTPACT

Настройте контрастность изображения.

KOHTPACT 100 1280x1024/60Hz EXIT

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↑/↓ для выбора элемента Ⓧ (КОНТРАСТ) и нажмите кнопку ОК. На экране появляется меню КОНТРАСТ.

3 Нажмите кнопки ↑/↓ для настройки контрастности.

ЯРКОСТЬ

Настройте яркость изображения (уровень черного).

ЯРКОСТЬ 100 1280x1024/60Hz EXIT

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↑/↓ для выбора элемента ☀️ (ЯРКОСТЬ) и нажмите кнопку ОК. На экране появляется меню ЯРКОСТЬ.

3 Нажмите кнопки ↑/↓ для настройки яркости.

ЭКРАН (только аналоговый сигнал 3)

Примечание

В случае приема цифровых сигналов RGB с входного гнезда DVI-D для INPUT1 регулировка не требуется.

■ Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране (стр. 18).

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание).

Если при использовании функции автоматической регулировки качества изображения этого монитора изображение, возможно, настроено неполностью.

Можно выполнить дальнейшую автоматическую настройку качества изображения для текущего входного сигнала. (См. функцию АВТОФОРМАТ ниже.)

Если все же нужно еще выполнить регулировку качества изображения

Можно вручную отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

Эти настройки сохраняются в памяти и автоматически вызываются каждый раз, когда дисплей получает такой же входящий сигнал.

ЭКРАН АВТОФОРМАТ ФАЗА ШАГ ГОРИЗ ЦЕНТР ВЕРТИК ЦЕНТР 1280x1024/60Hz EXIT

■ Дальнейшие автоматические настройки качества изображения для текущего входного сигнала (АВТОФОРМАТ)

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↑/↓ для выбора элемента А (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

3 Нажмите кнопки ↑/↓ для выбора элемента АВТОФОРМАТ и нажмите кнопку ОК.

Выполните соответствующие настройки фазы экрана, шага и положения по горизонтали/вертикали для текущего входного сигнала и сохраните их.

4 Нажмите кнопки ↑/↓ для выбора элемента ↩ и нажмите кнопку OK.

Снова появится экран меню.

■ Вручную отрегулируйте резкость изображения (ФАЗА/ШАГ)

Резкость изображения можно отрегулировать следующим образом. Эта настройка действует, когда компьютер подключен к входному гнезду HD15 монитора (аналоговый RGB).

1 Установите разрешение 1024 × 768 (SDM-X52) 1280 × 1024 (SDM-X72/X82) на компьютере.

2 Вставьте диск с утилитами.

3 Запустите диск с утилитами и отобразите тестовый шаблон.

Для Windows

Выберите [Utility] → [Windows]/[Win Utility.exe].

Для Macintosh

Выберите [Utility] → [Mac]/[Mac Utility].

4 Нажмите кнопку MENU.

На экране появится главное меню.

5 Нажмите кнопки ↑/↓ для выбора элемента ⚠ (ЭКРАН), а затем нажмите кнопку ОК.

На экране появится меню ЭКРАН.

6 Нажмите кнопки ↑/↓ для выбора элемента ФАЗА, а затем нажмите кнопку ОК.

На экране появится меню ФАЗА.

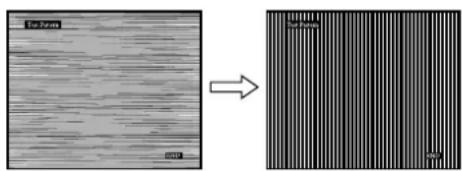

7 Нажимайте кнопки ↑/↓, пока гроизонтальные полосы не станут минимальными.

Отрегулируйте таким образом, чтобы горизонтальные полосы были минимальными.

8 Нажмите кнопку ОК.

На экране появится главное меню.

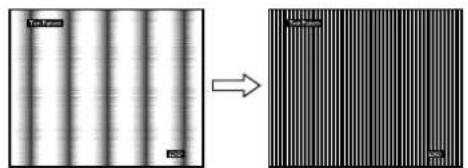

Если на всем экране видны вертикальные полосы, отрегулируйте шаг, выполнив следующие действия.

9 Нажмите кнопки ↑/↓ для выбора элемента ⚠ (ЭКРАН), а затем нажмите кнопку ОК.

На экране появится меню ЭКРАН.

10 Нажмите кнопки ↑/↓ для выбора элемента ШАГ, а затем нажмите кнопку ОК.

На экране появится меню ШАГ.

(продолжение на следующей странице)

11 Нажимайте кнопки ↑/↓, пока вертикальные полосы не исчезнут. Отрегулируйте таким образом, чтобы вертикальные полосы исчезли.

12 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.

13 Нажмите кнопки ↑/↓ и выберите элемент ↗, а затем нажмите кнопку OK. Снова появится экран меню.

■ Ручная регулировка положения изображения (ГОРИЗ ЦЕНТР/ВЕРТИК ЦЕНТР)

Если изображение расположено не по центру экрана, отрегулируйте центровку изображения следующим образом.

1 Установите на компьютере разрешение 1280 × 1024, если используется модель SDM-X72/X82. Если используется модель SDM-X52, разрешение устанавливать необязательно.
2 Вставьте диск с утилитами.
3 Запустите диск с утилитами и отобразите тестовый шаблон. Для Windows Выберите [Utility] → [Windows]/[Win Utility.exe]. Для Macintosh Выберите [Utility] → [Mac]/[Mac Utility].
4 Нажмите кнопку MENU. На экране появится главное меню.
5 Нажмите кнопки ↑/↓ для выбора элемента ⚠ (ЭКРАН), а затем нажмите кнопку ОК. На экране появится меню ЭКРАН.
6 Нажмите кнопки ↑/↓, чтобы выбрать элемент ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР, а затем нажмите кнопку ОК. На экране появится меню ГОРИЗ ЦЕНТР или ВЕРТИК ЦЕНТР.
7 Нажмите кнопку ↑/↓ для центровки тестового шаблона на экране.
8 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.
9 Нажмите кнопки ↑/↓ и выберите элемент ↻, а затем нажмите кнопку OK. Снова появится экран меню.

ЦВЕТ

Можно выбрать уровень цвета белого поля из следующих настроек цветовой температуры по умолчанию.

Также при необходимости можно точно настроить цветовую температуру.

ЦВЕТ ■ 9300К 6500К РУЧНАЯ -НАСТРОЙКА 1280 1024 60Hz x

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↑/↓ для выбора элемента (ЦВЕТ), а затем нажмите кнопку ОК. На экране появится меню ЦВЕТ.
3 Нажмите кнопки ↑/↓ для выбора необходимой цветовой температуры, а затем нажмите кнопку ОК. При уменьшении температуры с 9300К (настройка по умолчанию) до 6500К синеватые оттенки в белом цвете будут сменяться красноватыми.

Точная настройка цветовой температуры (РУЧНАЯ НАСТР)

Гнезда INPUT1 и INPUT2 могут иметь индивидуальные настройки.

РУЧНАЯ НАСТР R 50 G 50 B 50 1 2 8 0 1 0 2 4 6 0 Hz x EXIT

1 Нажмите кнопки ↑/↓ для выбора элемента НАСТРОЙКА и нажмите кнопку ОК. На экране появится меню РУЧНАЯ НАСТР.
2 Нажмите кнопки ↑/↓, чтобы выбрать R (красный) или B (синий), а затем нажмите кнопку OK. Затем нажмите кнопки ↑/↓ для настройки цветовой температуры, а затем нажмите кнопку OK. Поскольку эта настройка цветовой температуры изменяется путем увеличения или уменьшения составляющих R и B относительно G (зеленый), составляющая G остается неизменной.
3 Нажмите кнопки ↑/↓ для выбора элемента ♂, а затем нажмите кнопку OK. Новая настройка цвета сохранится в памяти для элемента РУЧНАЯ НАСТР и будет вызываться из памяти каждый раз при выборе элемента РУЧНАЯ. На экране появится меню ЦВЕТ.

GAMMA

Можно сопоставить цветовой оттенок изображения на экране с цветовым оттенком изображения оригинала.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↑/↓ для выбора элемента γ (GAMMA) и нажмите кнопку OK.

На экране появится меню GAMMA.

3 Нажмите кнопки ↑/↓ для выбора нужного режима.

ZOOM (только модель SDM-X72/X82)

Монитор по умолчанию настроен для отображения изображения во весь экран независимо от режима изображения или разрешения (ВОВЕСЬЭКРАН2).

Можно также просмотреть изображение с реальным форматным соотношением и разрешением.

ZOOM ■ВОВЕСЬЭКРАН2 ВОВЕСЬЭКРАН1 ФАКТИЧЕСКОЕ 1 2 8 0 1 0 2 4 6 0 Hz x OK → OK EX I

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↑/↓ для выбора элемента ☐ (ZOOM) и нажмите кнопку OK.

На экране появится меню ZOOM.

3 Нажмите кнопки ↑/↓ для выбора нужного режима.

• ВОВЕСЬЭКРАН2 (установка по умолчанию):
Входной сигнал отображается во весь экран независимо от режима изображения или разрешения.
- ВОВЕСЬЭКРАН 1: Входной сигнал отображается на экране с реальным форматным соотношением. Поэтому сверху и снизу изображения на экране могут отображаться черные полосы в зависимости от сигнала.
- ФАКТИЧЕСКОЕ: Входной сигнал отображается на экране со своим реальным разрешением. Сигналы суб-1280 × 1024 отображаются в центре экрана в черной рамке.

Примечания

• При использовании модели SDM-X72/X82 с сигналами разрешения 1280 × 1024 указанные выше параметры недоступны. Изображение отображается во весь экран
• SDM-X52 позволяет отображать изображение только во весь экран.

СГЛАЖИВАНИЕ

Если изображение в режиме ВОВЕСЬЭКРАН 2 или ВОВЕСЬЭКРАН 1 режима ZOOM неоднородное, воспользуйтесь функцией сглаживания изображения.

СГЛАЖИВАНИЕ ТЕКСТ ■СТАНДАРТНОЕ ГРАФИКА 1 280 1024 60 Hzx OK EX I TECH

1 Нажмите кнопку MENU.
На экране появится главное меню.
2 Нажмите кнопки ↑/↓ для выбора элемента ↗→ (СГЛАЖИВАНИЕ), а затем нажмите кнопку ОК. На экране появится меню СГЛАЖИВАНИЕ.
3 Нажмите кнопки ↑/↓ для выбора нужного режима. Эффект сглаживания усиливается в следующей последовательности ТЕКСТ→СТАНДАРТНОЕ→ГРАФИКА.

- ТЕКСТ: Для более четкого отображения символов. (Этот режим подходит для приложений для работы с текстом.)

- СТАНДАРТНОЕ (установка по умолчанию): Стандартный эффект сглаживания.

- ГРАФИКА: Для более четкого отображения изображений. (Этот режим подходит для приложений CD-ROM, например, для просмотра фотографий и рисунков.)

Примечания

• Если для элемента меню (ZOOM) установлено значение ФАКТИЧЕСКОЕ, меню (СГЛАЖИВАНИЕ) недоступно.
• Сигналы с разрешением 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) отображаются только в режиме ФАКТИЧЕСКОЕ, а режим СГЛАЖИВАНИЕ невозможен.

Дополнительные настройки

Следующие меню появляются при длительном нажатии кнопки ↓.

• ПОЗМЕ+10

• ВЫБОР АУДИО

• ЭКОНОМНЫЙ РЕЖИМ

• LANGUAGE

• СБРОС →←

• БЛОКИРОВКАМЕНЮ

ПОЗ МЕНО 1280 x 1024 / 60 Hz OK EX I View

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Держите кнопку ↓ нажатой до тех пор, пока на экране не появится элемент меню, который требуется настроить.

3 Нажмите кнопки ↑/↓ для выбора необходимого меню, а затем нажмите кнопку OK.

Настройте выбранный элемент меню в соответствии со следующими указаниями.

■ 103 MEHIO

Можно изменить положение меню, если оно загораживает изображение на экране.

1 Нажмите кнопки ↑/↓, чтобы выбрать элемент (ПОЗ МЕНЮ), а затем нажмите кнопку ОК. На экране появится меню ПОЗ МЕНЮ.

2 Нажмите кнопки ↑/↓ для выбора необходимого положения, а затем нажмите кнопку ОК. Можно выбрать одно из 9 положений, в котором будет отображаться меню.

■ ВЫБОР АУДИО

Выберите аудиовход, если выполнены подключения к обоим входным аудиогнездам монитора: INPUT1 или INPUT2.

1 Нажмите кнопки ↑/↓ для выбора элемента (ВЫБОР АУДИО) и нажмите кнопку ОК. На экране появляется меню ВЫБОР АУДИО.

2 Нажмите кнопки ↑/↓ для выбора нужного режима.

- АВТОФОРМАТ: Для выбора аудиовхода путем переключения с помощью кнопки INPUT.

- ВХОД1: Для выбора аудиовхода через гнездо AUDIO1.

- ВХОД2: Для выбора аудиовхода через гнездо AUDIO2.

■ ПКОНОМНЫЙ РЕЖИМ

Задает режим экономии энергии (стр. 17).

1 Нажмите кнопки ↑/↓ для выбора элемента (ЭКОНОМНЫЙ РЕЖИМ) и нажмите кнопку ОК. На экране появится меню ЭКОНОМНЫЙ РЕЖИМ.

2 Нажмите кнопки ↑/↓ для выбора ВКЛ или ВЫКЛ.

- ВКЛ: Автоматический переход в режим экономии энергии, если с выбранного в данный момент компьютера не поступает входной сигнал. - ВЫКЛ: Монитор не переходит в режим экономии энергии.

LANGUAGE

1 Нажмите кнопки ↑/↓ для выбора элемента (LANGUAGE) и нажмите кнопку OK. На экране появляется меню LANGUAGE.

2 Нажимайте кнопки ↑/↓, чтобы выбрать язык.

• ENGLISH: Английский

• FRANÇAIS: Французский

• DEUTSCH: Немецкий

- ESPAÑOL: Испанский

• ITALIANO: Итальянский

• NEDERLANDS: Голландский

• SVENSKA: Шведский

• РУССКИЙ

- 日本語：Японский

■ →← СБРОС

Возвращает параметры к значениям по умолчанию.

1 Нажмите кнопки ↑/↓ для выбора элемента →← (СБРОС) и нажмите кнопку ОК. На экране появится меню СБРОС.

2 Нажмите кнопки ↑/↓ для выбора нужного режима.

- OK: Сброс всех данных настройки до значений по умолчанию. Необходимо помнить, что этим способом нельзя сбросить настройку элемента (LANGUAGE).

- ОТМЕНА: Отмена сброса и возврат к экрану меню.

БЛОКИРОВКАМЕНЮ

Блокировка управления кнопками для предотвращения случайных настроек или сброса.

1 Нажмите кнопки ↑/↓ для выбора элемента О-п (БЛОКИРОВКАМЕНЮ) и нажмите кнопку ОК. На экране появится меню БЛОКИРОВКАМЕНЮ.

2 Нажмите кнопки ↑/↓ для выбора ВКЛ или ВЫКЛ.

• ВКЛ: Работают только выключатель ⏻ (питание) и кнопка INPUT. При выполнении других операций на экране появится сообщение 📂 (БЛОКИРОВКАМЕНЮ).

- ВЫКЛ: Устанавливает для элемента от (БЛОКИРОВКАМЕНЮ) значение ВЫКЛ. При установке для элемента от (БЛОКИРОВКАМЕНЮ) значения ВКЛ можно будет выбрать только этот элемент меню.

Технические особенности

Регулировка громкости

При использовании громкоговорителей или наушников можно прослушивать звук от компьютера или других аудиоустройств, подключенных к входным аудиогнездам монитора.

Громкость можно регулировать с помощью отдельного меню ГРОМКОСТЬ, которое можно выбрать в главном меню.

1 Нажмите кнопки ↑/↓ (△), когда на экране не отображается меню.

2 Для регулировки громкости нажмите кнопки ↑/↓ (∠).

Меню автоматически исчезнет приблизительно через 5 секунд.

Использование наушников

После подключения наушников к соответствующему гнезду на мониторе можно прослушивать звук от компьютера или других аудиоустройств, подключенных к аудиовходу монитора.

Примечания

• Когда на экране отображается главное меню, регулировка громкости невозможна.
• Когда монитор находится в режиме экономии энергии, звук не выдается ни через громкоговорители, ни через наушники.

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если монитор подключен к компьютеру или видеографическому адаптеру, поддерживающим стандарт DPMS (система передачи сигналов управления питанием монитора), монитор будет автоматически снижать потребление энергии согласно таблице ниже.

SDM-X52

Режим потребления энергии	Потребляемая мощность	Индикатор ⏻ (питание)
обычная работа 28 Вт (макс.) горит зеленым
выход из активного состояния* (3 режим экономии)**	3 Вт (макс.) горит оранжевым
➊ (питание) выкл 1 Вт		горит красным
основной выключатель питания выключен	0 Вт	не горит

SDM-X72

Режим потребления энергии	Потребляемая мощность	Индикатор ⏻ (питание)
обычная работа 40 Вт (макс.) горит зеленым
выход из активного состояния* (3 режим экономии)**	3 Вт (макс.) горит оранжевым
➊ (питание) выкл 1 Вт		горит красным
основной выключатель питания выключен	0 Вт	не горит

SDM-X82

Режим потребления энергии	Потребляемая мощность	Индикатор ⏻ (питание)
обычная работа 58 Вт (макс.) горит зеленым
выход из активного состояния* (3 режим экономии)**	3 Вт (макс.) горит оранжевым
➊ (питание) выкл 1 Вт		горит красным
основной выключатель питания выключен	0 Вт	не горит

* Когда компьютер переходит в режим "Выход из активного состояния", подача входного сигнала прекращается, и на экране появляется сообщение НЕТ СИГНАЛА. Через 10 секунд монитор снова перейдет в режим экономии энергии.

** "З режим экономии" определен агентством защиты окружающей среды (EPA).

Примечание

Если для параметра (КОНОМНЫЙ РЕЖИМ) установлено значение ВЫКЛ (стр. 16), монитор не переходит в режим экономии энергии.

Снижение потребления энергии (режим ЕСО)

Если нажать кнопку ECO на передней панели монитора, снизится уровень задней подсветки и потребление энергии.

Нажмите кнопку ECO

ECO ECO : ВКЛ

Режим ЕСО: На экране появится надпись ВКЛ, и уровень задней подсветки снизится. Меню автоматически исчезнет приблизительно через 5 секунд.

Для выхода из режима ECO

Нажмите кнопку Eco еще раз.

Нажмите кнопку ECO

ECO ECO : ВЫКЛ

Режим ЕСО: На экране появится надпись ВЫКЛ, и будет установлен обычный уровень задней подсветки. Меню автоматически исчезнет приблизительно через 5 секунд.

Функция автоматической регулировки качества изображения (только аналоговый сигнал RGB)

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране.

Режим монитора, предварительно установленный на заводе

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения в центре экрана. Если входной сигнал соответствует предварительно установленному на заводе режиму, на экране автоматически появляется изображение с соответствующими настройками по умолчанию.

Если входные сигналы не соответствуют ни одному из предварительно установленных на заводе режимов

При приеме входного сигнала активизируется функция автоматической регулировки качества изображения монитора, которая обеспечивает постоянно четкое изображение на экране (в следующих диапазонах частот синхронизации монитора):

Частота горизонтальной развертки:

Частота вертикальной развертки:

Поэтому когда на монитор первый раз поступает входной сигнал, не соответствующий ни одному из предварительно установленных на заводе режимов, отображение изображения занимает больше времени, чем обычно. Данные этой настройки сохраняются в памяти, поэтому в следующий раз монитор будет работать так, как при приеме сигналов, соответствующих одному из предварительно установленных на заводе режимов.

В случае регулировки фаза, шага и положения изображения вручную

Для некоторых входных сигналов функция автоматической регулировки качества изображения этого монитора может не до конца настроить положение изображения, фазу и шаг. В этом случае эту настройку можно выполнить вручную (стр. 13). Если настройки установлены вручную, они сохраняются в памяти как пользовательские режимы и автоматически вызываются каждый раз, когда на монитор поступают такие же входные сигналы.

Устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Экранные сообщения

Если что-то не в порядке со входным сигналом, на экране появляется одно из следующих сообщений. Для устранения неполадки см. "Симптомы неполадок и действия по их устранению" на стр. 20.

Если на экране появляется сообщение НЕДОПУСТ ГРАФ РЕЖИМ

Это указывает на то, что входной сигнал не соответствует характеристикам монитора. Проверьте следующее.

Дополнительные сведения об экранных сообщениях см. в разделе "Симптомы неполадок и действия по их устранению" на стр. 20.

① ИНФОРМАЦИЯ

НЕДОПУСТ ГРАФ РЕЖИМ ВХОД1:DVI·D xxx.xkHz/xxxxHz

Если на экране отображается “xxx.x kHz/xxx Hz” Это указывает на то, что либо частота горизонтальной развертки, либо частота вертикальной развертки не соответствует характеристикам монитора. Цифры означают частоты горизонтальной и вертикальной развертки текущего входного сигнала.

Если на экране отображается "РАЗРЕШЕНИЕ > 1024 × 768" (SDM-X52)

Это указывает на то, что это разрешение не соответствует характеристикам монитора (1024 × 768 или менее).

Если на экране отображается "РАЗРЕШЕНИЕ > 1280 × 1024" (SDM-X72/X82)

Это указывает на то, что это разрешение не соответствует характеристикам монитора (1280 × 1024 или менее).

Если на экране появляется сообщение НЕТ СИГНАЛА

Это указывает на то, что через выбранный в настоящий момент разъем сигнал не подается.

①ИНФОРМАЦИЯ

НЕТ СИГНАЛА ВХОД1 : DVI - D В ЭКОНОМНЫЙ РЕЖИМ

В ЭКОНОМНЫЙ РЕЖИМ

Если для параметра (КОНОМНЫЙ РЕЖИМ) установлено значение "ВКЛ", примерно через 5 секунд после отображения сообщения монитор перейдет в режим экономии энергии.

Если на экране отображается сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН

Это указывает на то, что кабель видеосигнала отключен от выбранного в настоящий момент разъема.

ИНФОРМАЦИЯ КАБЕЛЬ НЕ ПОДКЛЮЧЕН ВХОД1:DV1-D В ЭКОНОМНЫЙ РЕЖИМ

В ЭКОНОМНЫЙ РЕЖИМ

Если для параметра (КОНОМНЫЙ РЕЖИМ) установлено значение "ВКЛ", примерно через 5 секунд после отображения сообщения монитор перейдет в режим экономии энергии.

Симптомы неполадок и действия по их устранению

Если причиной неполадок стали компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого оборудования.

Если проблема не устраняется с помощью следующих рекомендаций, воспользуйтесь функцией самодиагностики (стр. 22).

Симптом Проверьте следующее
Нет изображения
Если индикатор ⏻ (питание) не горит или индикатор ⏻ (питание) не загорается при нажатии выключателя ⏻ (питание),	• Проверьте, правильно ли подключен кабель питания.• Проверьте, находится ли выключатель MAIN POWER в положении “on” (вкл) (стр. 9).
Индикатор ⏻ (питание) горит красным цветом.	• Убедитесь, что выключатель ⏻ (питание) включен.
Если индикатор ⏻ (питание) горит зеленым,	• Используйте функцию самодиагностики (стр. 22).
Если на экране отображается сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение (стр. 11).• Подключен кабель видеосигнала, не входящий в комплект поставки. Если подключен кабель видеосигнала, который не входил в комплект поставки, перед переходом в режим экономии энергии на экране может отображаться сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН. Это не является неполадкой.
Если на экране появляется сообщение НЕТ СИГНАЛА или индикатор ⏻ (питание) горит оранжевым,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положени (стр. 11).■Неполадка, связанная с подключением компьютера или другого оборудования, а не с монитором• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.• Убедитесь в том, что графический адаптер правильно подключен к компьютеру.• Проверьте, находится ли выключатель компьютера в положении “on” (вкл).
Если на экране появляется сообщение НЕДОПУСТ ГРАФ РЕЖИМ (стр. 19),	■Неполадка, связанная с подключением компьютера или другого оборудования, а не с монитором• Проверьте, входят ли видеочастоты в заданный для монитора диапазон. Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и затем подстройте графический адаптер компьютера в следующих диапазонах.Частота горизонтальной развертки: 28 – 61 кГц (SDM-X52) 28 – 92 кГц (SDM-X72/X82)Частота вертикальной развертки: 56 – 75 Гц (SDM-X52) 56 – 85 Гц (SDM-X72/X82)Разрешение: 1024 × 768 или меньше (SDM-X52), 1280 × 1024 или меньше (SDM-X72/X82)
При использовании Windows, • Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и выполните следующее. Выберите “SONY” в списке “Изготовители”, а затем выберите “SDM-X52” или “SDM-X72” или “SDM-X82” в списке “Модели” в окне выбора устройств Windows. Если “SDM-X52” или “SDM-X72” или “SDM-X82” не отображаются в списке “Модели”, попробуйте воспользоваться функцией “Plug & Play” или установите информационный файл для данного монитора, используя дискету Windows Monitor Information Disk.
При использовании системы Macintosh,	• При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.
Скачки, дрожание или волнообразные колебания изображения.	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 13).Изолируйте и устраните любые потенциальные источники электрических и магнитных полей, например, лазерные принтеры, электрические вентиляторы, флуоресцентные лампы или телевизоры.Отодвиньте монитор подальше от линий электропитания или установите возле него магнитный экран.Попробуйте подключить монитор к другой сетевой розетке, желательно от другого контура.Измените ориентацию монитора.■Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомОбратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для Вашего монитора.Удостоверьтесь в том, что графический режим (VESA, Macintosh 19" Color и др.) и частота входного сигнала соответствуют характеристикам монитора. Даже в подходящем частотном диапазоне некоторые графические адаптеры подают слишком узкий для корректной синхронизации монитора синхронизирующий импульс.Этот монитор не обрабатывает уплотненные сигналы. Установите прогрессивные сигналы.Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для получения оптимального изображения (рекомендуется 60 Гц).
Нечеткое изображение.	Подстройте контрастность и яркость (стр. 12).Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 13).■Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомУстановите разрешение 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) на компьютере.
“Тени” на изображении.	Не используйте удлинители видеокабелей и коммутаторы видеосигнала.Проверьте, надежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка или размер изображения (только для аналогового сигнала RGB).	Отрегулируйте шаг и фазу (стр. 13).Отрегулируйте положение изображения (стр. 14). Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.
Изображение слишком маленькое.	Установите для параметра масштаба значение ВОВЕСЬЭКРАН2 (стр. 15).■Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомУстановите разрешение 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82) на компьютере.
Темное изображение. • Отрегулируйте яркость (стр. 12).Отрегулируйте заднюю подсветку (стр. 12).После включения монитор становится ярким через несколько минут.Отрегулируйте параметр (SAMMA) (стр. 15).Если нажать кнопку ECO, экран станет темнее.
Волнистые или муаровые разводы на экране.	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 13).
Неравномерная окраска изображения.	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 13).
Белый цвет не выглядит белым.	Подстройте цветовую температуру (стр. 14).
Кнопки монитора не работают (на экране появляется ⚫	Если для параметра блокировки меню установлено значение ВКЛ, измените его на ВЫКЛ (стр. 16).
Монитор через некоторое время отключается.	Установите для функции экономии энергии значение ВЫКЛ (стр. 16).■Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомУстановите для параметра экономии энергии компьютера значение Выкл.

Отображение названия модели монитора, серийного номера и даты выпуска.

В момент получения монитором видеосигнала нажмите кнопку MENU и не отпускайте ее в течение не менее 5 секунд.

Появится информационное окно монитора. Чтобы это окно исчезло, нажмите кнопку MENU еще раз.

Пример

MENU

iИНФОРМАЦИЯ

MODEL : SDM-X82 SER. NO : 1234567 MANUFACTURED : 2002-40 Модели Серийный номер Неделя и год выпуска

При невозможности устранения неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию:

• Название модели: SDM-X52, SDM-X72, SDM-X82
• Серийный номер
• Название и характеристики Вашего компьютера и графического адаптера.
• Тип входных сигналов (аналоговый RGB/цифровой RGB)

Функция самодиагностики

Данный монитор оснащен функцией самодиагностики. Если возникает какая-либо проблема с монитором или компьютером (компьютерами), экран очищается, а индикатор питания ⏻ горит зеленым или мигает оранжевым. Если индикатор ⏻ (питание) горит оранжевым, то компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

SONY Индикатор (питание)

Ели изображение исчезает с экрана, а индикатор ⏻ (питание) горит зеленым

1 Выключите выключатель ⏻ (питание) и отключите кабели видеосигнала от монитора.
2 Включите монитор, нажав переключатель ⏻ (питание).

Если появятся все четыре цветные полоски (белого, красного, зеленого, синего), то монитор работает корректно. Вновь подсоедините кабели к видеовходам и проверьте состояние компьютера.

Если цветные полоски не появляются, то монитор, возможно, неисправен. Проинформируйте местного официального дилера Sony о состоянии своего монитора.

Если индикатор ⏻ (питание) горит оранжевым Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

Компьютер выйдет из режима экономии энергии, индикатор ⏻ (питание) загорится зеленым, и на экране появится изображение.

Технические характеристики

SDM-X52

Панель ЖКД Тип панели: активная матрица а-

Si TFT

Размер изображения: 15,0

ДЮЙМОВ

Формат входного сигнала

Рабочая частота RGB*

По горизонтали: 28 – 61 кГц

По вертикали: 56 – 75 Гц

Разрешение По горизонтали: Макс.1024 точки

По вертикали: Макс.768 линий

Уровни входных сигналов

Аналоговый видеосигнал RGB

0,7 Vp-p, 75 Ω, положительный

Сигнал синхронизации

уровень TTL, 2,2 кΩ,

положительный или

отрицательный

(отдельная по горизонтали и

вертикали

или комбинированная

синхронизация)

0,3 Vp-p, 75Ω, отрицательная

(Синхронизация по зеленому)

Цифровой сигнал RGB (DVI):

TMDS (одно соединение)

Требования к источнику питания

100 - 240 В, 50 - 60 Гц,

Макс. 0,7 А

Потребляемая мощность

Макс. 28 Вт

Рабочая температура 5 – 35 °C

Размеры (ширина/высота/глубина)

Дисплей (вертикальный):

Прибл. 392 × 358 × 199 мм

(с подставкой)

Масса Прибл. 4,8 кг (с подставкой)

Прибл. 3,5 кг (без подставки)

Plug & Play DDC2B

Принадлежности См. стр. 7.

SDM-X72/X82

Панель ЖКД Тип панели: активная матрица а-

Si TFT

Размер изображения: 17,0

дюймов (SDM-X72)

Размер изображения: 18,1

дюймов (SDM-X82)

Формат входного сигнала

Рабочая частота RGB*

По горизонтали: 28 – 92 кГц

По вертикали: 56 – 85 Гц

Разрешение По горизонтали: Макс.1280 точек

По вертикали: Макс.1024 линии

Уровни входных сигналов

Аналоговый видеосигнал RGB

0,7 Vp-p, 75 Ω, положительный

Сигнал синхронизации

уровень TTL, 2,2 кΩ,

положительный или

отрицательный

(отдельная по горизонтали и

вертикали или

комбинированная

синхронизация)

0,3 Vp-p, 75Ω, отрицательная

(Синхронизация по зеленому)

Цифровой сигнал RGB (DVI):

TMDS (одно соединение)

Требования к источнику питания

100 - 240 В, 50 - 60 Гц,

Потребляемая мощность

Макс. 40 Вт (SDM-X72)

Макс. 58 Вт (SDM-X82)

Рабочая температура 5 – 35 °C

Размеры (ширина/высота/глубина)

Дисплей (вертикальный):

(с подставкой) (SDM-X72)

(с подставкой) (SDM-X82)

Масса Прибл. 7,1 кг (с подставкой)

(SDM-X72)

Прибл. 8,6 кг (с подставкой)

(SDM-X82)

Прибл. 5,3 кг

(без подставки) (SDM-X72)

Прибл. 6,5 кг

(без подставки) (SDM-X82)

Plug & Play DDC2B

Принадлежности См. стр. 7.

* Рекомендуемый режим синхронизации по горизонтали и вертикали
- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс в зависимости от того, которая из них больше.
- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс
- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.
