MODE D'EMPLOI SDMX72 SONY

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Identification des composants et des commandes....5

Installation....7

Réglage 1 : Raccordez un ordinateur équipé d'un connecteur de sortie DVI (RVB numérique). 7

Réglage 2 : Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique). 7

Réglage 3 : Raccordez le cordon audio....8

Réglage 4 : Branchez le câble d'alimentation ..... 8

Réglage 5 : Regroupez les cordons et les câbles ..... 9

Réglage 6 : Mettez le moniteur et l'ordinateur sous tension ..... 9

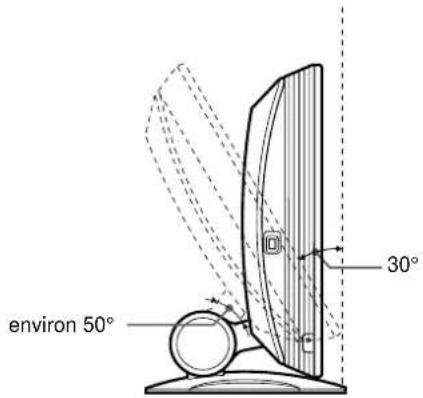

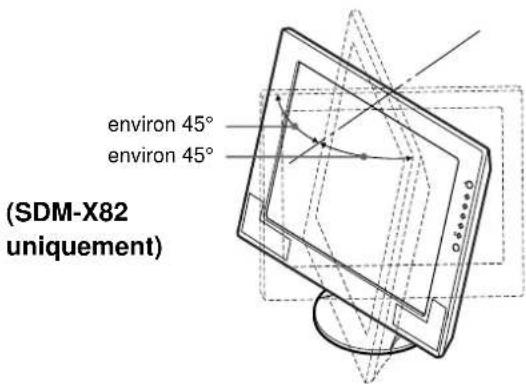

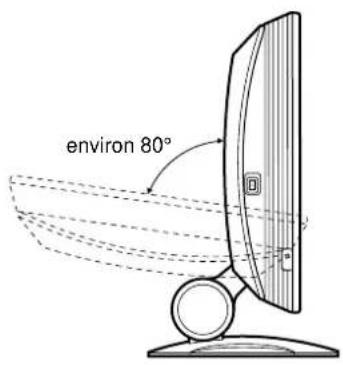

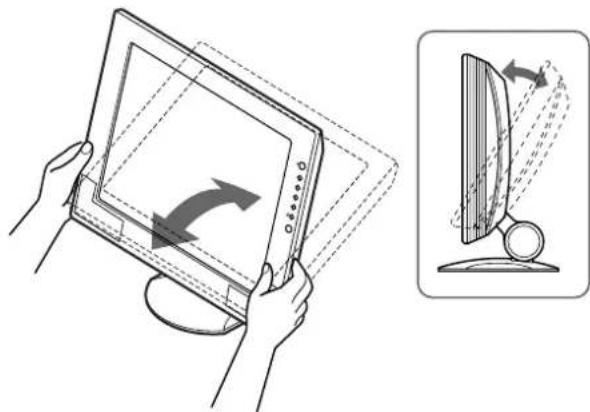

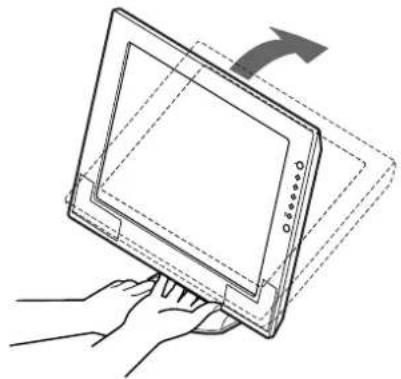

Réglage 7 : Réglage de l'inclinaison et de la hauteur ..... 10

Sélection du signal d'entrée (touche INPUT) ..... 11

Personnalisation de votre moniteur....12

Pilotage par menu.... 12

RETROÉCLAIRAGE 12

CONTRASTE 12

LUMINOSITÉ 13

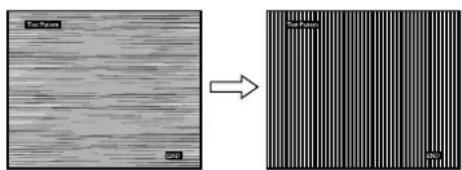

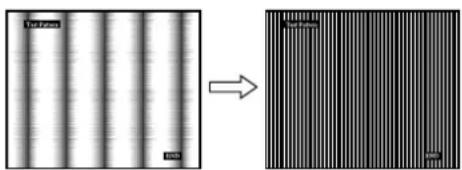

A ECRAN (signal RVB analogique uniquement) ..... 13

COULEUR....14

γ GAMMA....15

ZOOM (SDM-X72/X82 uniquement) 15

SMOOTHING 15

Réglages additionnels 16

• Macintosh est une marque commerciale sous licence d'Apple Computer, Inc., déposée aux Etats-Unis et dans d'autres pays.
• W i n d'est une marque commerciale déposée de Microsoft Corporation aux Etats-Unis et dans d'autres pays.
• IBM PC/AT et VGA sont des marques commerciales déposées d'IBM Corporation of the U.S.A.
• VESA et DDC ^™ sont des marques commerciales de Video Electronics Standards Association.
• ENERGY STAR est une marque déposée aux Etats-Unis.
• Tous les autres noms de produit mentionnés dans le présent mode d'emploi peuvent être des marques commerciales ou des marques commerciales déposées de leurs entreprises respectives.
• De plus, les symboles “TM” et “®” ne sont pas systématiquement mentionnés dans ce mode d’emploi.

Spécifications techniques....17

Contrôle du volume....17

Fonction d'économie d'énergie....17

Réduction de la consommation électrique (mode ECO)....18

Fonction de réglage automatique de la qualité de l'image

(signal RVB analogique uniquement)....18

Dépannage....19

Messages affichés....19

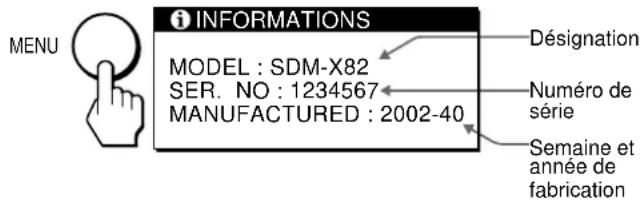

Symptômes de défaillance et remèdes. 20

Fonction d'autodiagnostic....22

Spécifications....23

Avertissement sur les connexions d'alimentation

- Utilisez le câble d'alimentation fourni. Si vous utilisez un câble d'alimentation différent, assurez-vous qu'il est compatible avec la tension secteur locale.

Pour les clients aux Etats-Unis

Si vous n'utilisez pas le câble approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le câble d'alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement

L'appareil doit être installé à proximité d'une prise de courant aisément accessible.

Installation

N'installez pas et ne laissez pas le moniteur :

• A des endroits exposés à des températures extrêmes, par exemple à proximité d'un radiateur, d'un conduit de chauffage ou exposé directement au soleil. L'exposition du moniteur à des températures extrêmes, comme dans l'habitacle d'une voiture garée en plein soleil ou à proximité d'un conduit de chauffage, risque d'entraîner des déformations du châssis ou des dysfonctionnements.
• A des endroits soumis à des vibrations mécaniques ou à des chocs.
• A proximité d'appareils générant de puissants champs magnétiques, comme un téléviseur ou d'autres appareils électroménagers.
• A des endroit soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d'une fenêtre ouverte ou d'une porte donnant sur l'extérieur. En cas d'installation temporaire à l'extérieur, veillez à prendre les précautions requises contre la poussière et les saletés en suspension dans l'air. Faute de quoi des dommages irréparables risquent de se produire.

Manipulation de l'écran LCD

• Ne laissez pas l'écran LCD face au soleil, car vous risquez sinon de l'endommager. Faites donc attention si vous installez le moniteur à côté d'une fenêtre.
• N'appuyez pas sur la surface de l'écran LCD et veillez à ne pas l'érafler. Ne posez pas d'objets lourds sur l'écran LCD. Vous risquez sinon d'altérer l'uniformité de l'écran ou de provoquer un dysfonctionnement de l'écran LCD.
• Lorsque le moniteur est utilisé dans un environnement froid, il est possible qu'une image rémanente apparaissé sur l'écran. Il ne s'agit pas d'un dysfonctionnement. L'écran recouvre sa condition normale dès que la température est revenue à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se peut qu'une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaître.
• Le panneau LCD s'échauffe en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

A propos des haut-parleurs stéréo intégrés

Assurez-vous de tenir vos équipements d'enregistrement magnétique, vos cassettes et vos disquettes à l'écart des ouvertures des haut-parleurs qui génèrent des champs magnétiques. Ces champs magnétiques sont susceptibles d'effacer ou d'endommager les données stockées sur vos cassettes ou disquettes.

Remarque sur l'écran à cristaux liquides (LCD - Liquid Crystal Display)

Veuillez noter que l'écran LCD est issu d'une technologie de haute précision. Toutefois, il est possible que des points noirs ou des points brillants de lumière (rouge, bleu ou vert) apparaissent constamment sur l'écran LCD, ainsi que des bandes de couleurs irrégulières ou une certaine luminosité. Il ne s'agit pas d'un dysfonctionnement.

(Points effectifs : supérieurs à 99,99%)

Entretien

• Débranchez le câble d'alimentation de la prise secteur avant de procéder au nettoyage de votre moniteur.
• Nettoyez l'écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n'utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l'écran LCD.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.
• Sachez qu'une détérioration des matériaux ou du revêtement de l'écran LCD risque de se produire si le moniteur est exposé à des solvants volatiles comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur et saisissez le moniteur fermement des deux mains par son support et sa base. Si vous laissez tomber le moniteur, vous risquez de vous blesser ou d'endommager le moniteur.
• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matériaux de conditionnement originaux.

Elimination du moniteur

• N'éliminez pas ce moniteur avec les ordures ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L'élimination de ce moniteur doit être effectuée conformément aux réglementations des autorités locales compétentes en matière de propreté publique.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages entre parenthèses.

Avant de l'écran à cristaux liquides

SONY 7 MENU 1 2 3 OK 4 INPUT 1 o 2 o 5 ECO 6

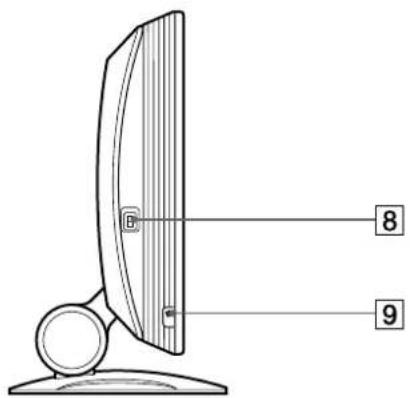

Vue latérale de l'écran à cristaux liquides

Arrière du support d'écran

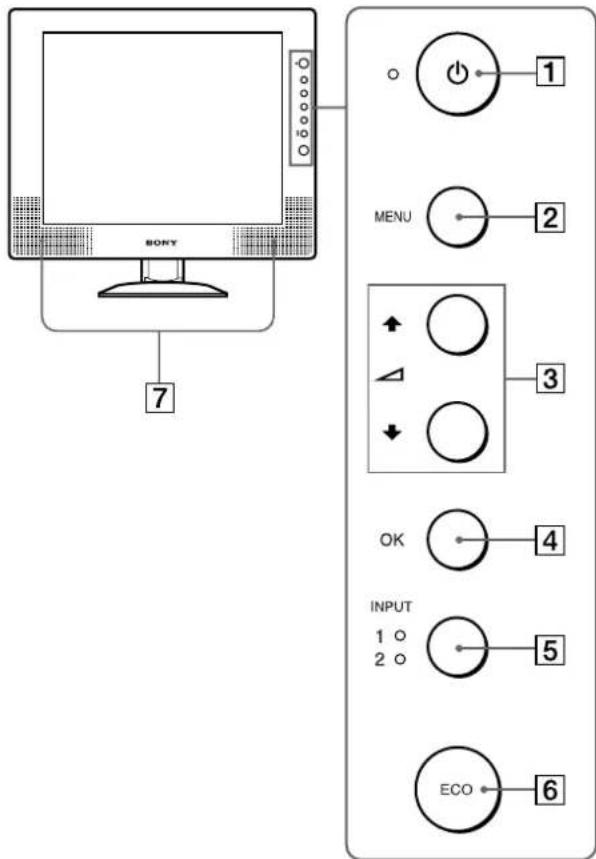

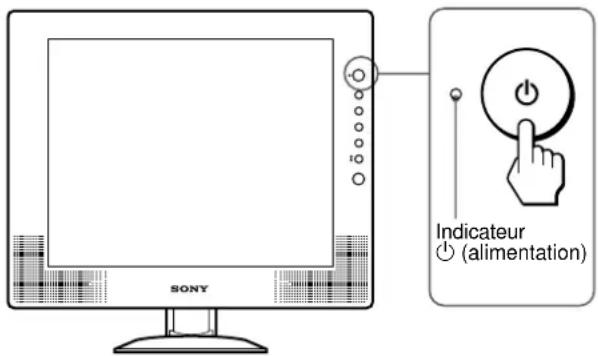

1 ⏻ Commutateur (alimentation) et ⏻ indicateur (alimentation) (pages 9, 17, 22) Ce commutateur met le moniteur sous tension lorsque l'indicateur d'alimentation ⏻ s'allume en rouge. Appuyez de nouveau sur ce commutateur pour mettre le moniteur hors tension. Si le voyant ⏻ (alimentation) ne s'allume pas, appuyez sur le commutateur MAIN POWER (8).
2 Touche MENU (menu) (page 12) Cette touche permet d'activer et de désactiver l'écran de menus.
3 Touches ↑/↓ et △ (volume) (pages 12, 17) Ces touches permettent de sélectionner les options de menu et d'effectuer des réglages. Elles permettent également d'afficher le menu VOLUME pour contrôler le volume.
4 Touche OK (page 13) Cette touche active les réglages et les options de menu sélectionnés à l'aide des touches ↑/↓ (3).
5 Touche INPUT et indicateur INPUT1/INPUT2 (page 11)

Cette touche sélectionne l'ordinateur raccordé pour la commutation des signaux d'entrée vidéo et l'indicateur correspondant (INPUT1 ou INPUT2) s'allume.

6 Touche ECO (page 18) Cette touche permet de réduire la consommation électrique.
7 Haut-parleurs stéréo (page 17) Ce haut-parleurs diffusent les signaux audio sous forme de sons.
8 Commutateur MAIN POWER (page 9) Ce commutateur d'alimentation principal met le moniteur sous et hors tension.
9Prise pour casque d'écoute (page 17) Cette prise transmet les signaux audio vers un casque d'écoute.
10 Orifice de verrouillage de sécurité L'orifice de verrouillage de sécurité doit être utilisé avec le système Kensington Micro Saver Security System. Micro Saver Security System est une marque commerciale de Kensington.

(suite page suivante)

Arrière de l'écran à cristaux liquides

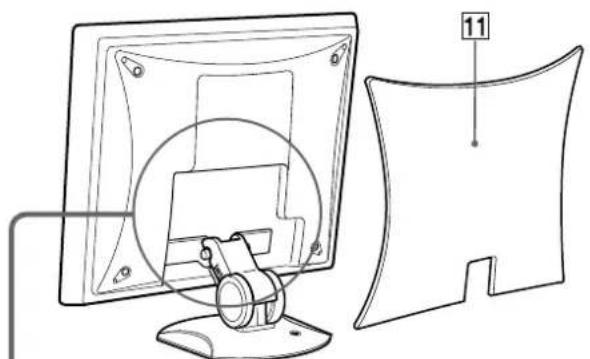

11 Capot arrière (page 7)

Retirez ce capot pour raccorder des câbles ou des cordons.

12Prise d'entrée audio pour INPUT1 (page 8)

Cette prise transmet des signaux vidéo lorsqu'elle est raccordée sur la prise de sortie audio d'un ordinateur ou d'un autre appareil audio.

13 Connecteur d'entrée DVI-D (RVB numérique) pour INPUT1 (page 7)

Ce connecteur transmet des signaux vidéo RVB numériques conformes à la DVI Rév. 1.0.

14 Connecteur d'entrée HD15 (RVB analogique) pour INPUT1 (page 7) (SDM-X72/X82 uniquement)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vp-p, positifs) et des signaux SYNC.

15Prise d'entrée audio pour INPUT2 (page 8)

Cette prise transmet des signaux vidéo lorsqu'elle est raccordée sur la prise de sortie audio d'un ordinateur ou d'un autre appareil audio.

16 Connecteur d'entrée HD15 (RVB analogique) pour INPUT2 (page 8)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vp-p, positifs) et des signaux SYNC.

17 Connecteur AC IN (page 8)

Raccordez le cordon d'alimentation (fourni).

18 Cache (page 9)

Retirez ce couvercle pour regrouper les câbles ou les cordons à raccorder.

19 Support de câbles (page 9)

Cette pièce permet de maintenir les câbles et les cordons contre le moniteur.

Installation

Avant d'utiliser votre moniteur, vérifiez si les accessoires suivants se trouvent bien dans le carton d'emballage :

• Ecran LCD
  • Câble d'alimentation
• Câble de signal vidéo HD15-HD15 (RVB analogique)
• Câble de signal vidéo DVI-D (RVB numérique)
  • Câble audio (minifiche stéréo)
  • Windows Utility/Macintosh Utility Disk
• Carte de garantie
• Ce mode d'emploi

Réglage 1 : Raccordez un ordinateur équipé d'un connecteur de sortie DVI (RVB numérique)

• Eteignez le moniteur et l'ordinateur avant d'effectuer le raccordement.
• Lorsque vous raccordez l'ordinateur sur le connecteur d'entrée HD15 (RVB analogique) du moniteur, reportez-vous à "Réglage 2 : Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique)".

Remarque

Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez sinon de plier les broches.

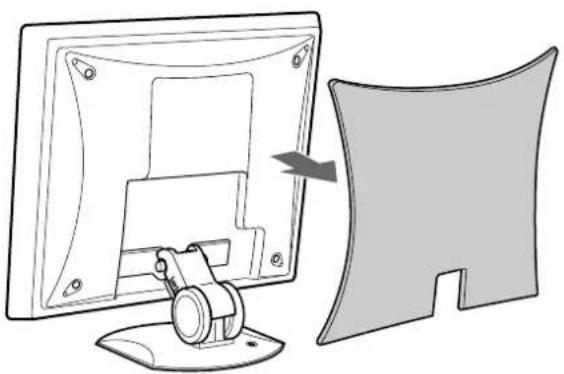

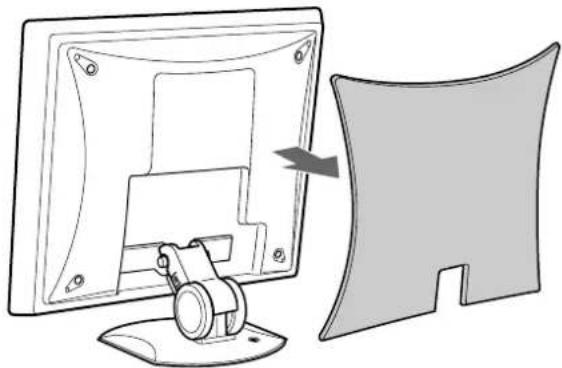

1 Retirez le capot arrière.

2 Raccordez l'ordinateur sur le connecteur d'entrée DVI-D (RVB numérique) pour INPUT1 du moniteur à l'aide du câble de signal vidéo DVI-D (RVB numérique) fourni.

vers le connecteur d'entrée DVI-D (RVB numérique) pour INPUT1 vers le connecteur d'entrée DVI (RVB numérique) de l'ordinateur Câble de signal vidéo DVI-D (RVB numérique) (fourni)

Réglage 2 : Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique)

Eteignez le moniteur et l'ordinateur avant d'effectuer le raccordement.

Remarque

Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez sinon de plier les broches.

1 Retirez le capot arrière.

(suite page suivante)

2 Raccordez l'ordinateur sur le connecteur d'entrée HD15 (RVB analogique) pour INPUT1 ou INPUT2 du moniteur à l'aide du câble de signal vidéo HD15-HD15 (RVB analogique) fourni.

Raccordez l'ordinateur comme illustré ci-après.

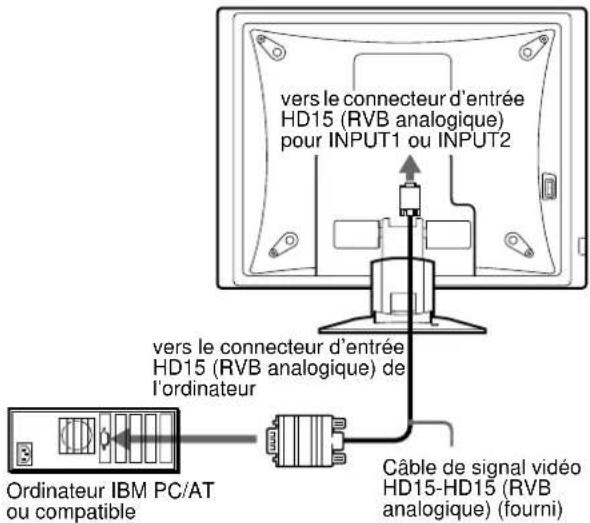

■ Raccordement à un ordinateur IBM PC/AT ou compatible

vers le connecteur d'entrée HD15 (RVB analogique) pour INPUT1 ou INPUT2 vers le connecteur d'entrée HD15 (RVB analogique) de l'ordinateur Ordinateur IBM PC/AT ou compatible Câble de signal vidéo HD15-HD15 (RVB analogique) (fourni)

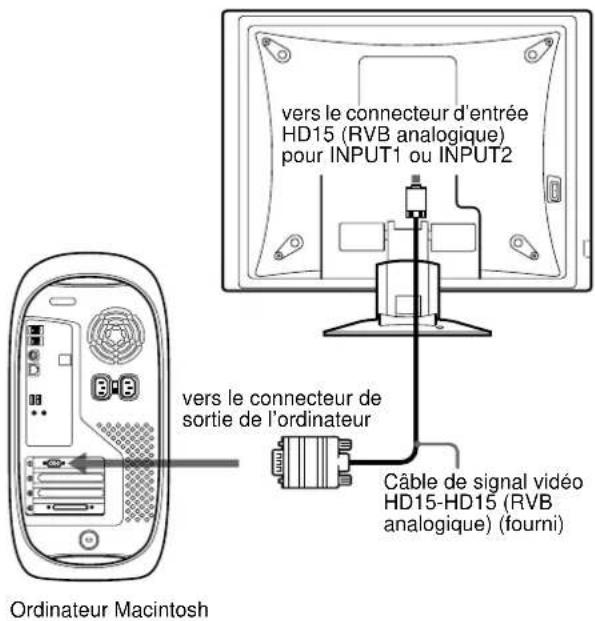

■Raccordement à un Macintosh

vers le connecteur d'entrée HD15 (RVB analogique) pour INPUT1 ou INPUT2 vers le connecteur de sortie de l'ordinateur Câble de signal vidéo HD15-HD15 (RVB analogique) (fourni) Ordinateur Macintosh

En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur sur l'ordinateur avant de raccorder le câble du signal vidéo.

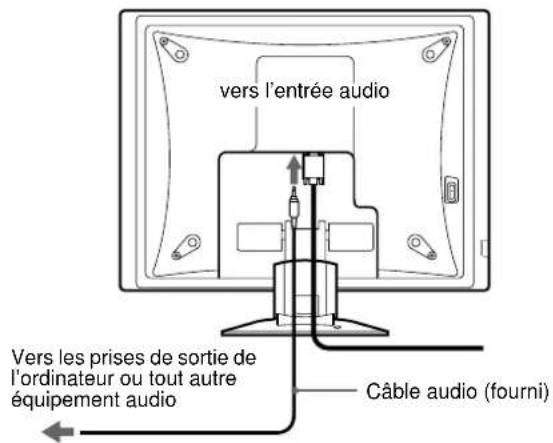

Réglage 3 : Raccordez le cordon audio

Raccordez le cordon audio fourni sur la prise d'entrée audio correspondante du moniteur.

Avec les haut-parleurs ou les écouteurs du moniteur, vous pouvez écouter le son à partir de l'ordinateur ou d'un autre appareil audio raccordé sur les prises d'entrée audio du moniteur.

Pour plus d'informations, reportez-vous à "Contrôle du volume" page 17.

vers l'entrée audio Vers les prises de sortie de l'ordinateur ou tout autre équipement audio Câble audio (fourni)

Réglage 4 : Branchez le câble d'alimentation

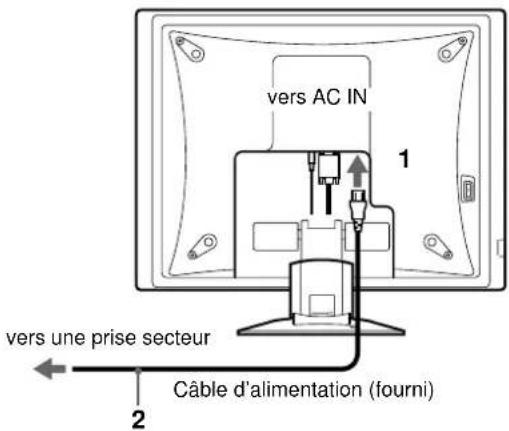

1 Raccordez le cordon d'alimentation fourni sur le connecteur AC IN du moniteur.

2 Raccordez-le à une prise secteur.

vers AC IN 1 vers une prise secteur Câble d'alimentation (fourni) 2

Réglage 5 : Regroupez les cordons et les câbles

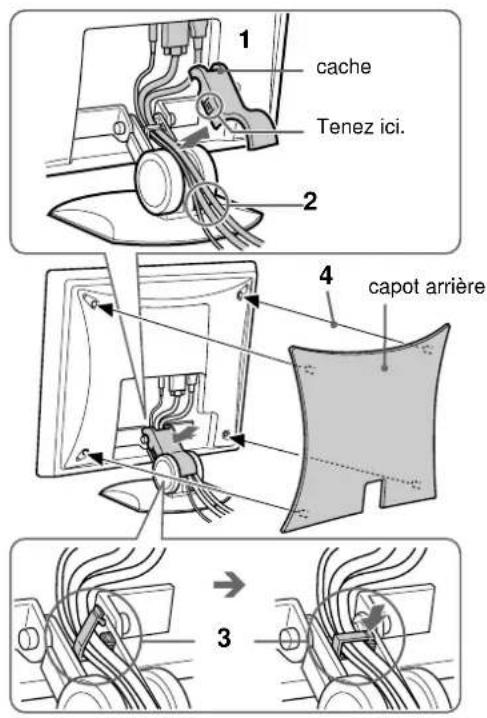

1 Retirez le cache.
2 Regroupez les cordons et les câbles dans le support.
3 Fixez les câbles et les cordons à l'aide du support de câbles.
4 Replacez le cache et le capot arrière.

cache Tenez ici. capot arrière

Remarque

Si vous ne parvenez pas à regrouper tous les cordons et tous les câbles dans le support, faites-les pendre en dehors de celui-ci.

Réglage 6 : Mettez le moniteur et l'ordinateur sous tension

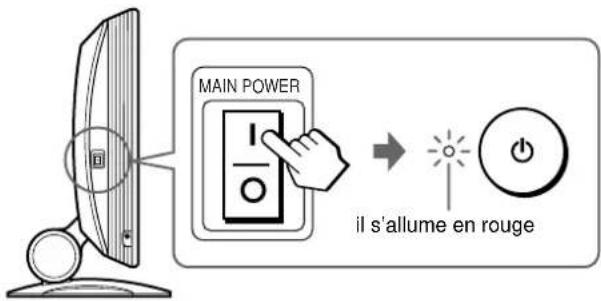

1 Appuyez sur le commutateur MAIN POWER situé sur le côté gauche du moniteur en direction de I. L'indicateur d'alimentation ⏻ s'allume en rouge.

MAIN POWER il s'allume en rouge

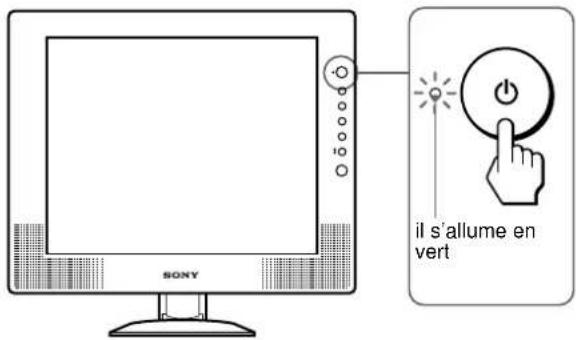

2 Appuyez sur le commutateur d'alimentation ⏻ situé à droite, à l'avant du moniteur. L'indicateur d'alimentation ⏻ s'allume en vert.

SONY il s'allume en vert

3 Mettez l'ordinateur sous tension.
4 Appuyez plusieurs fois sur la touche INPUT et sélectionnez le signal d'entrée souhaité.

L'indicateur du signal d'entrée sélectionné s'allume et l'image apparaît sur l'écran.

Pour plus d'informations, reportez-vous à "Sélection du signal d'entrée (touche INPUT)" page 11.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image. (page 12)

(suite page suivante)

Si aucune image n'apparaît sur l'écran

• Vérifiez que le câble d'alimentation et le câble du signal vidéo sont correctement raccordés.
• Si l'indication PAS ENTREE VIDEO apparaît sur l'écran :
• L'ordinateur est en mode d'économie d'énergie. Appuyez sur n'importe quelle touche du clavier ou déplacez la souris.
• Vérifiez que le réglage du signal d'entrée est correct en appuyant plusieurs fois sur la touche INPUT (page 11).
• Si CABLE PAS CONNECTÉ apparaît sur l'écran :
• Vérifiez que le câble d'entrée vidéo est branché correctement ;
• Vérifiez que le réglage du signal d'entrée est correct en appuyant plusieurs fois sur la touche INPUT (page 11).
• Si l'indication HORS PLAGE DE BALAYAGE apparaît sur l'écran, reconnectez l'ancien moniteur. Réglez ensuite la carte graphique de l'ordinateur dans les plages suivantes.

SDM-X52 SDM-X72/X82
Fréquence horizontale 28 – 61 kHz 28 – 92 kHz
Fréquence verticale 56 – 75 Hz 56 – 85 Hz
Résolution 1024 × 768 ou moins	1280 × 1024 ou moins

Pour des informations plus détaillées sur les messages à l'écran, voir "Symptômes de défaillance et remèdes" à la page 20.

Vous n'avez besoin d'aucun pilote pour ce moniteur

Le moniteur prend en charge la fonction Plug & Play "DDC" et détecte automatiquement toutes les autres informations relatives au moniteur. Il n'est pas nécessaire d'installer de pilote pour cet ordinateur. La première fois que vous mettez sous tension votre ordinateur après avoir raccordé le moniteur, l'assistant de réglage peut s'afficher sur l'écran. Dans ce cas, suivez les instructions indiquées sur l'écran. Le moniteur Plug & Play est automatiquement sélectionné afin que vous puissiez l'utiliser.

La fréquence verticale devient 60 Hz. Etant donné que les scintillements sur le moniteur sont discrets, vous pouvez l'utiliser tel quel. Vous n'avez pas besoin de régler la fréquence verticale sur une valeur particulièrement élevée.

Réglage 7 : Réglage de l'inclinaison et de la hauteur

Ce moniteur peut être ajusté selon les angles et les hauteurs indiqués ci-dessous.

30° environ 50°

environ 80°

environ 45° environ 45° (SDM-X82 uniquement)

Pour une utilisation confortable du moniteur

Ajustez l'angle de visualisation de votre moniteur en fonction de la hauteur de votre bureau et de votre chaise, pour que l'écran ne réfléchisse pas la lumière dans les yeux.

Remarque

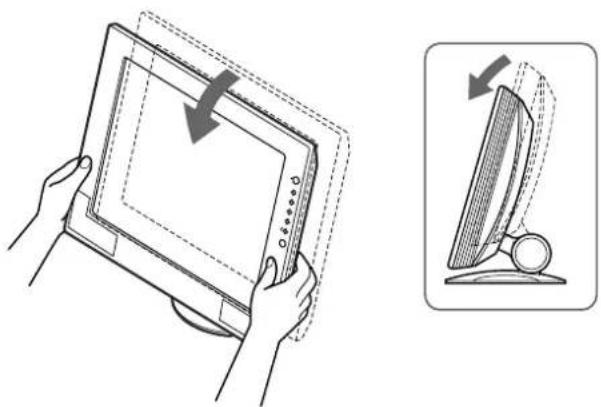

Lors du réglage de l'inclinaison et de la hauteur de l'écran, procédez lentement et délicatement en veillant à ne pas cogner le panneau LCD contre le bureau ou la base du support d'écran.

1 Saisissez la partie médiane inférieure de l'écran à cristaux liquides tout en maintenant le support d'écran puis inclinez l'écran à cristaux liquides vers l'arrière de façon appropriée.

2 Saisissez les côtés inférieurs de l'écran à cristaux liquides, puis ajustez l'inclinaison de l'écran.

3 Saisissez les côtés inférieurs de l'écran à cristaux liquides, puis ajustez la hauteur de l'écran.

Sélection du signal d'entrée (touche INPUT)

Appuyez sur la touche INPUT.

Le signal d'entrée change à chaque fois que vous appuyez sur cette touche comme suit :

INPUT 1 0 2 0

Message à l'écran (apparaît dans les 5 secondes dans le coin supérieur gauche).	L'indicateur d'entrée s'allume	Configuration du signal d'entrée
ENTRÉE1(INPUT1): DVI-D	INPUT1 Connecteur d'entreeDVI-D (RVB numérique) pour INPUT1
ENTRÉE1(INPUT1): HD15(SDM-X72/X82 uniquement)	INPUT1 Connecteur d'entreeHD15 (RVB analogique) pour INPUT1
ENTRÉE2(INPUT2): HD15	INPUT2 Connecteur d'entreeHD15 (RVB analogique) pour INPUT2

Sélection du signal d'entrée pour la prise d'entrée audio Voir "ENTRÉE AUDIO" page 16.

Personnalisation de votre moniteur

Avant de procéder aux réglages

Raccordez le moniteur et l'ordinateur et mettez-les sous tension. Pour obtenir les meilleurs résultats, attendez au moins 30 minutes avant d'effectuer les réglages.

Vous pouvez effectuer de nombreux réglages l'aide des menus d'affichage.

Les illustrations des écrans de menu correspondent au modèle SDM-X72/X82. Les mêmes opérations s'appliquent au modèle SDM-X52.

Pilotage par menu

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

2 Sélectionnez le menu que vous voulez régler.

Appuyez sur les touches ↑/↓ pour afficher le menu de votre choix. Appuyez sur la touche OK pour sélectionner un élément de ce menu.

Appuyez sur les touches ↑/↓ pour effectuer votre réglage puis appuyez sur la touche OK.

Lorsque vous appuyez sur OK, le réglage est mémorisé et l'appareil revient au menu précédent.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout d'environ 45 secondes.

■ Réinitialisation des réglages aux réglages par défaut

Vous pouvez réinitialiser les réglages à l'aide du menu RESTAUR. Pour plus d'informations sur la réinitialisation des réglages, reportez-vous à “→← (RESTAUR)” page 16.

RETROÉCLAIRAGE

Si l'écran est trop lumineux, ajustez le rétroéclairage pour rendre l'écran plus facile à regarder.

Remarque

Il est impossible d'ajuster le rétroéclairage lorsque le mode ECO est réglé sur "ACTIF" (page 18).

RETROECLA RAGEI 100 1280 1024 60 Hz x OK EX I

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner |: (RETROÉCLAIRAGE) puis appuyez sur la touche OK.

Le menu RETROÉCLAIRAGE apparaît sur l'écran.

3 Appuyez sur les touches ↑/↓ pour ajuster le niveau de luminosité souhaité.

CONTRASTE

Ajustez le contraste de l'image.

CONTRASTE 100 1280 1024 60 Hz x EX I

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner ⬆ (CONTRASTE) puis appuyez sur la touche OK.

Le menu CONTRASTE apparaît sur l'écran.

3 Appuyez sur les touches ↑/↓ pour régler le contraste.

LUMINOSITÉ

Ajustez la luminosité de l'image (niveau du noir).

LUM NOS TÉI I 100 1280 1024 60 Hz x ISO → OK EX I USS

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner ⚙ (LUMINOSITÉ) puis appuyez sur la touche OK.

Le menu LUMINOSITÉ apparaît sur l'écran.

3 Appuyez sur les touches ↑/↓ pour régler la luminosité.

ECRAN (signal RVB analogique quement)

Remarque

Lorsque vous recevez des signaux RVB numériques depuis le connecteur d'entrée DVI-D pour INPUT1, aucun réglage n'est nécessaire.

■ Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la netteté de l'image (phase/horloge) et garantit la qualité de l'image qui apparaît sur l'écran (page 18).

Remarque

Lorsque la fonction de réglage automatique de la qualité de l'image est activée, seul le commutateur d'alimentation ⏻ fonctionne.

Si la fonction de réglage automatique de la qualité de l'image de ce moniteur semble ne pas régler complètement l'image.

Vous pouvez effectuer un autre réglage automatique de la qualité de l'image pour le signal d'entrée courant. (Voir AUTOMATIQUE ci-dessous.)

Si vous souhaitez effectuer d'autres réglages de la qualité de l'image

Vous pouvez régler manuellement la netteté (phase/horloge) et la position (horizontale/verticale) de l'image.

Ces réglages sont mémorisés et automatiquement rappelés lorsque le même signal d'entrée est reçu.

ECRAN AUTOMATI QUE PHASE PITCH CENTRAGE H CENTRAGE V 1280 1024 60Hz x

■ Effectuer d'autres réglages automatiques de la qualité de l'image pour le signal d'entrée courant (AUTOMATIQUE)

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner Ⓐ (ECRAN) et appuyez ensuite sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

3 Appuyez sur les touches ↑/↓ pour sélectionner AUTOMATIQUE puis appuyez sur la touche OK.

Procédez aux réglages appropriés de la phase, de l'horloge et de la position horizontale/verticale de l'écran pour le signal d'entrée courant et enregistrez-les.

4 Appuyez sur les touches ↑/↓ pour sélectionner → puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

■ Réglage manuel de la netteté de l'image (PHASE/PITCH)

Vous pouvez ajuster la netteté de l'image comme suit. Ce réglage est effectif lorsque l'ordinateur est raccordé sur le connecteur d'entrée HD15 (RVB analogique) du moniteur.

1 Réglez la résolution de l'ordinateur sur 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82).

2 Chargez la disquette d'utilitaire.

3 Démarrez la disquette d'utilitaire et affichez la mire de test.

Pour Windows

Cliquez sur [Utility] → [Windows]/[Win Utility.exe]. Pour Macintosh

Cliquez sur [Utility] → [Mac]/[Mac Utility].

4 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches ↑/↓ pour sélectionner Ⓐ (ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

6 Appuyez sur les touches ↑/↓ pour sélectionner PHASE puis appuyez sur la touche OK.

Le menu PHASE apparaît sur l'écran.

7 Appuyez sur les touches ↑/↓ jusqu'à ce que les bandes horizontales soient réduites au minimum.

Réglez la valeur de façon à ce que les rayures horizontales soient réduites au minimum.

Low Polyurea Low Polyurea Low Polyurea for Polyurea

(suite page suivante)

8 Appuyez sur la touche OK.

Le menu principal apparaît sur l'écran.

Si vous observez des bandes verticales sur tout l'écran, ajustez le pas en suivant les étapes suivantes.

9 Appuyez sur les touches ↑/↓ pour sélectionner

A (ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

10 Appuyez sur les touches ↑/↓ pour sélectionner PITCH puis appuyez sur la touche OK.

Le menu PITCH apparaît sur l'écran.

11 Appuyez sur les touches ↑/↓ jusqu'à ce que les bandes verticales disparaissent.

Ajustez la valeur jusqu'à ce que les rayures verticales aient disparu.

12 Cliquez sur END à l'écran pour désactiver la mire de test.

13 Appuyez sur les touches ↑/↓ pour sélectionner → puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

■ Réglage manuel de la position de l'image (CENTRAGE H/CENTRAGE V)

Si l'image n'est pas centrée sur l'écran, ajustez le centrage de l'image en procédant comme suit :

1 Réglez la résolution sur 1280 × 1024 sur l'ordinateur si vous utilisez le modèle SDM-X72/X82.

Il n'est pas nécessaire de régler la résolution avec le modèle SDM-X52.

2 Chargez la disquette d'utilitaire.

3 Démarrez la disquette d'utilitaire et affichez la mire de test.

Pour Windows

Cliquez sur [Utility] [Windows]/[Win Utility.exe].

Pour Macintosh

Cliquez sur [Utility] [Mac]/[Mac Utility].

4 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

5 Appuyez sur les touches ↑/↓ pour sélectionner Ⓐ (ECRAN) puis appuyez sur la touche OK.

Le menu ECRAN apparaît sur l'écran.

6 Appuyez sur les touches ↑/↓ pour sélectionner CENTRAGE H ou CENTRAGE V puis appuyez sur la touche OK.

Le menu CENTRAGE H ou CENTRAGE V apparaît sur l'écran.

7 Appuyez sur la touche ↑/↓ pour centrer la mire de test sur l'écran.

8 Cliquez sur END à l'écran pour désactiver la mire de test.

9 Appuyez sur les touches ↑/↓ pour sélectionner → puis appuyez sur la touche OK.

L'écran des menus s'affiche à nouveau.

COULEUR

Vous pouvez sélectionner le niveau de couleur des zones de couleur blanche de l'image à l'aide des réglages de température des couleurs par défaut.

Vous pouvez également régler avec précision la température des couleurs, si nécessaire.

COULEUR ■ 9300K 6500K UT J L I SATEUR LREGLER 1280 1024 60 Hz x

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner ☐ (COULEUR) puis appuyez sur la touche OK.

Le menu COULEUR apparaît à l'écran.

3 Appuyez sur les touches ↑/↓ pour sélectionner la température des couleurs de votre choix et appuyez ensuite sur la touche OK.

Les blancs passent d'une teinte bleuâtre à une teinte rougeâtre lorsque la température passe de 9300K (réglage par défaut) à 6500K.

Réglage précis de la température des couleurs (RÉGLER UTILISA)

Il est impossible de régler INPUT1 et INPUT2 séparément.

REGLER UTILISA R 50 G 50 B 50 1 2 8 0 1 0 2 4 6 0 Hz x OK EX I TEAD

1 Appuyez sur les touches ↑/↓ pour sélectionner RÉGLER puis appuyez sur la touche OK.

Le menu RÉGLER UTILISA apparaît à l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner R (rouge) ou B (bleu) puis appuyez sur la touche OK. Appuyez ensuite sur les touches ↑/↓ pour ajuster la température des couleurs, puis appuyez sur la touche OK.

Etant donné que ce réglage modifie la température des couleurs en augmentant ou en diminuant les composantes R et B par rapport à V (vert), la composante V est fixe.

3 Appuyez sur les touches ↑/↓ pour sélectionner ↗, puis appuyez sur la touche OK.

Le nouveau réglage des couleurs de RÉGLER UTILISA est enregistré dans la mémoire et automatiquement rappelé lorsque UTILISATEUR est sélectionné. Le menu COULEUR apparaît sur l'écran.

γ GAMMA

Vous pouvez associer les nuances foncées des couleurs de l'image affichée à l'écran à celles des couleurs originales de l'image.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner γ (GAMMA) puis appuyez sur OK.

Le menu GAMMA apparaît à l'écran.

3 Appuyez sur les touches ↑/↓ pour sélectionner le mode souhaité.

ZOOM (SDM-X72/X82 uniquement)

Le moniteur est réglé pour afficher l'image en plein écran, quel que soit le mode ou la résolution de l'image dans le réglage par défaut (FULL2).

Vous pouvez également visualiser l'image dans son format ou sa résolution réels.

ZOOM FULL2 FULL1 ORIGINAL 1280 1024 60Hzx

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner ☒ (ZOOM), puis appuyez sur OK.

Le menu ZOOM apparaît sur l'écran.

3 Appuyez sur les touches ↑/↓ pour sélectionner le mode souhaité.

- FULL2 (réglage par défaut) : Le signal d'entrée s'affiche en plein écran, quel que soit le mode ou la résolution de l'image.

- FULL1 : Le signal d'entrée s'affiche sur l'écran en fonction du rapport hauteur/largeur en cours. Par conséquent, des bandes noires peuvent apparaître en haut et en bas de l'image, selon le signal.

- ORIGINAL : Le signal d'entrée s'affiche sur l'écran en fonction de la résolution en cours. Le signal sous-1280 × 1024 est affiché au centre de l'écran, entouré d'un cadre noir.

Remarques

- Lorsque vous utilisez le modèle SDM-X72/X82 avec des signaux de résolution 1280 × 1024, les réglages mentionnés ci-dessus ne sont pas disponibles. L'image s'affiche en plein écran.

- Le SDM-X52 peut uniquement afficher l'image en plein écran.

SMOOTHING

Si l'image affichée en mode FULL2 ou FULL1 de la fonction ZOOM n'est pas lisse, utilisez la fonction de lissage de l'image.

SMOOTH NGI TEXTE ■ STANDARD GRAPHIQUE 1280 1024 60Hzx

1 Appuyez sur la touche MENU.

Le menu principal apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner ↘ (SMOOTHING), puis sur OK.

Le menu SMOOTHING apparaît sur l'écran.

3 Appuyez sur les touches ↑/↓ pour sélectionner le mode souhaité.

L'effet de lissage est plus visible dans ce sens : TEXTE→STANDARD→GRAPHIQUE.

- TEXTE : Caractère en clair. (Ce mode convient aux applications de traitement de texte.)

- STANDARD (réglage par défaut) : Effet de lissage standard.

• GRAPHIQUE : Images nettes. (Ce mode convient aux CD-ROM contenant des photos ou des illustrations.)

Remarques

- Lorsque vous réglez le menu (ZOOM) sur ORIGINAL, le menu (SMOOTHING) n'est pas disponible.

- Les signaux de résolution 1024 × 768 (SDM-X52) et 1280 × 1024 (SDM-X72/X82) sont uniquement affichés en mode ORIGINAL et la fonction SMOOTHING est inactive.

Réglages additionnels

Les menus suivants apparaissent sur l'écran lorsque vous maintenez la touche ↓ enfoncée.

• POSITION MENU
  • ENTRÉE AUDIO
  • MODE ÉCO
• LANGUAGE
• RESTAURE
  • VERROU RÉGLAGES

POS TI ON MENU 1280x 1024/60 Hz OK EXIT

1 Appuyez sur la touche MENU.
Le menu principal apparaît sur l'écran.
2 Maintenez la touche ↓ enfoncée jusqu'à ce que l'option de menu que vous souhaitez régler apparaisse sur l'écran.
3 Appuyez sur les touches ↑/↓ pour sélectionner l'option de menu de votre choix, puis appuyez sur OK.

Réglez l'option de menu sélectionnée en appliquant les instructions suivantes.

■ POSITION MENU

Vous pouvez changer la position du menu s'il masque une image à l'écran.

1 Appuyez sur les touches ↑/↓ pour sélectionner ☐ (POSITION MENU) puis appuyez sur la touche OK.
Le menu POSITION MENU apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner la position souhaitée puis appuyez sur la touche OK.

Vous pouvez choisir l'une des 9 positions pour l'affichage du menu.

■ ENTRÉE AUDIO

Sélectionnez l'entrée audio lorsque vous utilisez les deux prises d'entrée audio pour INPUT1 et INPUT2 du moniteur.

1 Appuyez sur les touches ↑/↓ pour sélectionner ⚫ (ENTRÉE AUDIO) puis appuyez sur la touche OK.
Le menu ENTRÉE AUDIO apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner le mode souhaité.

• AUTOMATIQUE : permet d'activer l'entrée audio en commutant la touche INPUT.
• ENTRÉE1 (INPUT1) : permet d'activer l'entrée audio via la prise AUDIO1.
• ENTRÉE2 (INPUT2) : permet d'activer l'entrée audio via la prise AUDIO2.

■ MODE ÉCO

Réglez le mode d'économie d'énergie (page 17).

1 Appuyez sur les touches ↑/↓ pour sélectionner (MODE ÉCO), puis appuyez sur la touche OK.

Le menu MODE ÉCO apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner ACTIF ou INACTIF.

• ACTIF : passe automatiquement en mode d'économie d'énergie lorsqu'aucun signal d'entrée n'est reçu via l'ordinateur sélectionné.
• INACTIF : ne passe pas en mode d'économie d'énergie.

LANGUAGE

1 Appuyez sur les touches ↑/↓ pour sélectionner A (LANGUAGE) puis appuyez sur la touche OK.

Le menu LANGUAGE apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner une langue.

• ENGLISH : Anglais
• FRANÇAIS
• DEUTSCH : Allemand
- ESPAÑOL : Espagnol
• ITALIANO : Italien
• NEDERLANDS : Néerlandais
• SVENSKA : Suédois
• : 由本語ais

• РУССКИЙ: R u s

■ →← RESTAURE

Réinitialisation des réglages aux valeurs par défaut.

1 Appuyez sur les touches ↑/↓ pour sélectionner →← (RESTAURE) puis appuyez sur la touche OK.
Le menu RESTAURE apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner le mode souhaité.

• OK : Réinitialise toutes les données de réglage à la configuration par défaut. Notez que le réglage (LANGUAGE) n'est pas réinitialisé par cette méthode.

- ANNULER : Annule la réinitialisation et retourne à l'écran du menu.

■ VERROU RÉGLAGES

Verrouillez la commande des touches afin d'éviter tout réglage ou toute réinitialisation accidentels.

1 Appuyez sur les touches ↑/↓ pour sélectionner O _π (VERROU RÉGLAGES) puis appuyez sur la touche OK.

Le menu VERROU RÉGLAGES apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ pour sélectionner ACTIF ou INACTIF.

• ACTIF : seuls le commutateur d'alimentation ⏻ et la touche INPUT sont actifs. Si vous essayez d'activer une autre touche, ⬤ERROU RÉGLAGES) apparaît sur l'écran.

- INACTIF: (VERROU RÉGLAGES) est désactivé. Si vous réglez le (VERROU RÉGLAGES) sur ACTIF, seul ce paramètre de menu peut être sélectionné.

Spécifications techniques

Contrôle du volume

Avec les haut-parleurs ou les écouteurs du moniteur, vous pouvez écouter le son à partir de l'ordinateur ou d'un autre appareil audio raccordé sur les prises d'entrée audio du moniteur.

Vous pouvez régler le volume à l'aide d'un menu VOLUME distinct dans le menu principal.

1 Appuyez sur les touches ↑/↓ (△) lorsqu'aucun menu n'apparaît sur l'écran.

2 Appuyez sur les touches ↑/↓ (△) pour contrôler le volume.

Le menu disparaît automatiquement au bout d'environ 5 secondes.

Utilisation des écouteurs

Lorsque vous branchez vos écouteurs sur la prise écouteurs du moniteur, vous pouvez écouter le son à partir de l'ordinateur ou d'un autre appareil audio raccordé sur la prise d'entrée audio du moniteur.

Remarques

• Vous ne pouvez pas régler le volume lorsque le menu principal est affiché sur l'écran.
• Lorsque votre moniteur est en mode économie d'énergie, aucun son n'est émis par les haut-parleurs ou le casque d'écoute.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Signaling), le moniteur réduit automatiquement sa consommation d'énergie comme indiqué ci-dessous.

SDM-X52

Mode d'alimentation	Consommation d'énergie	L'indicateur ⏻ (alimentation)
fonctionnement normal	28 W (max.) vert
inactif* (sommeil profond)**	3 W (max.) orange
➊ (alimentation) inactif	1 W rouge
Alimentation principale inactive	0 W désactivé

SDM-X72

Mode d'alimentation	Consommation d'énergie	L'indicateur ⏻ (alimentation)
fonctionnement normal	40 W (max.) vert
inactif*(sommeil profond)**	3 W (max.) orange
➊ (alimentation) inactif	1 W rouge
Alimentation principale inactive	0 W désactivé

SDM-X82

Mode d'alimentation	Consommation d'énergie	L'indicateur ⏻ (alimentation)
fonctionnement normal	58 W (max.) vert
inactif* (sommeil profond)**	3 W (max.) orange
➊ (alimentation) inactif	1 W rouge
Alimentation principale inactive	0 W désactivé

* Lorsque votre ordinateur passe en mode “inactif”, le signal d’entrée est coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au bout de 10 secondes, le moniteur passe en mode d’économie d’énergie.

** "Sommeil profond" est un mode d'économie d'énergie défini par l'Environmental Protection Agency.

Remarque

Si 📂A CODE ÉCO) est réglé sur INACTIF (page 16), le moniteur ne passe pas en mode d'économie d'énergie.

Réduction de la consommation électrique (mode ECO)

Si vous appuyez sur la touche ECO située à l'avant du moniteur, le niveau du rétroéclairage est réduit, ainsi que la consommation électrique.

Appuyez sur la touche ECO.

ECO ECO:ACTIF

Le menu ECO: ACTIF s'affiche et le niveau du rétroéclairage est réduit. Le menu disparaît automatiquement après environ 5 secondes.

Pour annuler le mode ECO

Appuyez de nouveau sur la touche ECO.

Appuyez sur la touche ECO.

ECO ECO 1 NACT IF

Le menu ECO: INACTIF s'affiche et le niveau normal du rétroéclairage est réglé. Le menu disparaît automatiquement après environ 5 secondes.

Fonction de réglage automatique de la qualité de l'image (signal RVB analogique uniquement)

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la netteté de l'image (phase/horloge) et garantit la qualité de l'image qui apparaît sur l'écran.

Le mode préréglé en usine

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes présélectionnés par défaut enregistrés dans la mémoire du moniteur afin de produire une image de haute qualité au centre de l'écran. Si le signal d'entrée correspond au mode préréglé d'usine, l'image apparaît automatiquement sur l'écran, avec le réglage par défaut approprié.

Si certains signaux d'entrée ne correspondent à aucun mode préréglé d'usine

Lorsque le moniteur reçoit un signal d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur est activée et garantit l'affichage permanent d'une image claire sur l'écran (dans les plages de fréquences suivantes du moniteur) :

Fréquence horizontale : 28 - 61 kHz (SDM-X52)

Fréquence verticale : 56 – 75 Hz (SDM-X52)

56 - 85 Hz (SDM-X72/X82)

En conséquence, la première fois que le moniteur reçoit des signaux d'entrée qui ne correspondent pas à l'un des modes présélectionnés par défaut, il se peut que le moniteur prenne un peu plus de temps que d'habitude pour afficher l'image à l'écran. Ces données de réglages sont automatiquement enregistrées dans la mémoire de sorte que le moniteur fonctionnera de la même manière la prochaine fois qu'il recevra des signaux correspondant à l'un des modes présélectionnés par défaut.

Si vous ajustez la phase, le pas et la position des images manuellement

Pour certains signaux d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur peut ne pas ajuster totalement la position, la phase et le pas de l'image. Dans ce cas, vous pouvez effectuer ces réglages manuellement (page 13). Si vous effectuez ces réglages manuellement, ils sont mémorisés comme des modes utilisateurs et sont automatiquement rappelés lorsque le moniteur reçoit les mêmes signaux d'entrée.

Dépannage

Avant de prendre contact avec l'assistance technique, consultez les informations présentées dans cette section.

Messages affichés

S'il se produit une anomalie au niveau du signal d'entrée, l'un des messages suivants apparaît sur l'écran. Pour résoudre le problème, voir "Symptômes de défaillance et remèdes" à la page 20.

Si l'indication HORS PLAGE DE BALAYAGE apparaît sur l'écran

Cela signifie que le signal d'entrée n'est pas pris en charge par les spécifications du moniteur. Vérifiez les éléments suivants.

Pour des informations plus détaillées sur les messages à l'écran, voir "Symptômes de défaillance et remèdes" à la page 20.

INFORMA DNS HORS PLAGE DE BALAYAGE ENTRÉE1 :DV I -D x x x . x k Hz / x x x Hz

Si "xxx.x kHz/xxx Hz" est affiché

Cela signifie que la fréquence horizontale ou verticale n'est pas prise en charge par les spécifications du moniteur. Les chiffres indiquent les fréquences horizontales et verticales du signal d'entrée en cours.

Si "RESOLUTION > 1024 × 768" est affiché (SDM-X52)

Cela signifie que la résolution n'est pas prise en charge par les spécifications du moniteur (1024 × 768 ou moins).

Si "RESOLUTION > 1280 × 1024" est affiché (SDM-X72/X82)

Cela signifie que la résolution n'est pas prise en charge par les spécifications du moniteur (1280 × 1024 ou moins).

Si l'indication PAS ENTREE VIDEO apparaît sur l'écran

Cela signifie qu'aucun signal n'est détecté en entrée via le connecteur actuellement sélectionné.

INFORMATION PAS ENTREE V IDEO ENTRÉE1 :DV I -D PASSER EN MODE ÉCO

PASSER EN MODE ÉCO

Si 📂MODE ÉCO) est réglé sur “ACTIF”, le moniteur passe en mode d’économie d’énergie environ 5 secondes après l’affichage du message.

Si l'indication CABLE PAS CONNECTÉ apparaît sur l'écran

Cela signifie que le câble de signal vidéo a été déconnecté du connecteur actuellement sélectionné.

INFORMA DNS CABLE PAS CONNECTÉ ENTRÉE1 :DVI - D PASSER EN MODE ÉCO

PASSER EN MODE ÉCO

Si 📄MODE ÉCO) est réglé sur “ACTIF”, le moniteur passe en mode d’économie d’énergie environ 5 secondes après l’affichage du message.

Symptômes de défaillance et remèdes

Si un problème est causé par un ordinateur ou un autre appareil raccordé, reportez-vous aux modes d'emploi de l'appareil ou de l'ordinateur concerné.

Utilisez la fonction d'autodiagnostic (page 22) si les recommandations suivantes ne permettent pas de résoudre le problème.

Symptôme Vérifiez ces éléments
Pas d'image
Si l'indicateur ⏻ (alimentation) n'est pas allumé ou si l'indicateur ⏻ (alimentation) ne s'allume pas lorsque vous appuyez sur le commutateur ⏻ (alimentation),	Vérifiez si le câble d'alimentation est correctement raccordé.Vérifiez que le commutateur MAIN POWER est réglé sur “ON” (page 9).
L'indicateur d'alimentation ⏻ devient rouge.	Vérifiez que le commutateur ⏻ (alimentation) est activé.
Si le voyant ⏻ (alimentation) est vert,	Utilisez la fonction d'autodiagnostic (page 22).
Si CABLE PAS CONNECTÉ apparaît sur l'écran,	Vérifiez si le câble de signal vidéo est correctement raccordé et si toutes les fiches sont correctement branchées sur leur prise (page 7).Vérifiez si les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.Vérifiez si le réglage de sélection d'entrée est correct (page 11).Un câble de signal vidéo non fourni est connecté. Si vous raccordez un câble de vidéo non fourni, l'indication CABLE PAS CONNECTÉ apparaît sur l'écran avant le passage au mode d'économie d'énergie. Il ne s'agit pas d'un dysfonctionnement.
Si l'indication PAS ENTREE VIDEO s'affiche à l'écran ou si le voyant ⏻ (alimentation) est orange,	Vérifiez si le câble de signal vidéo est correctement raccordé et si toutes les fiches sont correctement branchées sur leur prise (page 7).Vérifiez si les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.Vérifiez si le réglage de sélection d'entrée est correct (page 11).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurL'ordinateur se trouve en mode d'économie d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.Vérifiez que votre carte graphique est correctement connectée à votre ordinateur.Vérifiez si l'alimentation de l'ordinateur est réglé sur “ON”.
Si l'indication HORS PLAGE DE BALAYAGE apparaît sur l'écran (page 19),	■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurVérifiez si la plage de fréquence vidéo est comprise dans la plage spécifiée pour le moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l'ancien puis ajustez la carte graphique de l'ordinateur dans les plages suivantes.Fréquence horizontale : 28 – 61 kHz (SDM-X52), 28 – 92 kHz (SDM-X72/X82)Fréquence verticale : 56 – 75 Hz (SDM-X52), 56 – 85 Hz (SDM-X72/X82)Résolution : 1024 × 768 ou moins (SDM-X52), 1280 × 1024 ou moins (SDM-X72/X82)
Si vous utilisez Windows, • Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l'ancien moniteur et suivez la procédure suivante. Sélectionnez “SONY” dans la liste “Fabricants” et sélectionnez “SDM-X52” ou “SDM-X72” ou “SDM-X82” depuis la liste “Modèles” dans l'écran de sélection de périphérique Windows. Si “SDM-X52” ou “SDM-X72” ou “SDM-X82” n'apparaît pas dans la liste des modèles, essayez “Plug & Play” ou installez le fichier d'informations de ce moniteur à l'aide de Windows Monitor Information Disk.
Si vous utilisez un système Macintosh,	En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur sur l'ordinateur avant de raccorder le câble du signal vidéo.
L'image scintille, sautille, oscille ou est brouillée.L'image est floue.	Réglez l'horloge et la phase (signal RVB analogique uniquement) (page 13).Isolez et supprimez les sources potentielles de champs électriques ou magnétiques telles que d'autres moniteurs, des imprimantes laser, des ventilateurs électriques, des éclairages fluorescents ou des téléviseurs.Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à proximité du moniteur.Branchez le moniteur sur une autre prise secteur, de préférence reliée à un autre circuit.Changez l'orientation de l'écran.■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurConsultez le mode d'emploi de votre carte graphique pour le réglage approprié du moniteur.Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur. Même si la fréquence est comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.Ce moniteur ne traite pas les signaux entrelacés. Utilisez des signaux progressifs.Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de manière à obtenir la meilleure image possible (60 Hz est recommandé).
	Réglez la luminosité et le contraste (page 12).Réglez le pas et la phase (signal RVB analogique uniquement) (page 13).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de votre ordinateur sur 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82).
Apparition d'images fantômes.	N'utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.Vérifiez si toutes les fiches sont correctement branchées sur leur prise.
L'image n'est pas centrée correctement, ni du bon format (signal RVB analogique uniquement).	Réglez le pas et la phase (page 13).Ajustez la position de l'image (page 14). Notez que certains modes vidéo ne remplissent pas l'écran jusqu'aux bords.
L'image est trop petite.	Réglez le paramètre zoom sur FULL2 (page 15).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de votre ordinateur sur 1024 × 768 (SDM-X52), 1280 × 1024 (SDM-X72/X82).
L'image est sombre. • Réglez la luminosité (page 13).Réglez le rétroéclairage (page 12).Plusieurs minutes sont nécessaires avant que l'écran ne devienne lumineux après sa mise sous tension.Réglez (GAMMA) (page 15).L'écran devient plus sombre lorsque vous appuyez sur la touche ECO.
Apparition d'un motif ondulatoire ou elliptique (moiré).	Ajustez l'horloge et la phase (signal RVB analogique uniquement) (page 13).
Les couleurs ne sont pas uniformes.	Ajustez l'horloge et la phase (signal RVB analogique uniquement) (page 13).
Le blanc ne semble pas blanc.	Réglez la température des couleurs (page 14).
Les touches du moniteur sont inopérantes («paraît sur l'écran).	Si le verrouillage des réglages est réglé sur ACTIF, réglez-le sur INACTIF (page 16).
Le moniteur se met hors tension au bout d'un moment.	Réglez la fonction d'économie d'énergie sur INACTIF (page 16).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurDésactivez le mode d'économie d'énergie de l'ordinateur.

Affichage de la désignation, du numéro de série et de la date de fabrication de ce moniteur.

Pendant que l'écran reçoit un signal vidéo, maintenez la touche MENU enfoncée pendant plus de cinq secondes.

La zone d'informations de l'écran apparaît. Appuyez de nouveau sur la touche MENU pour faire disparaître la boîte de dialogue.

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes :

• Désignation: SDM-X52, SDM-X72, SDM-X82
- Numéro de série
- Nom et spécifications de votre ordinateur et de votre carte graphique.
- Type de signaux d'entrée (RVB analogique/RVB numérique)

Exemple

INFORMATIONS MODEL : SDM-X82 SER. NO : 1234567 MANUFACTURED : 2002-40 Désignation Numéro de série Semaine et année de fabrication

Fonction d'autodiagnostic

Ce moniteur est équipé d'une fonction d'autodiagnostic. En cas de problème avec votre moniteur ou votre (vos) ordinateur(s), l'écran se vide et l'indicateur ⏻ (alimentation) s'allume en vert ou clignote en orange. Si l'indicateur ⏻ (alimentation) est allumé en orange, cela signifie que l'ordinateur se trouve en mode d'économic d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.

SONY Indicateur ( alimentation )

Si l'image disparaît de l'écran et que l'indicateur ⏻ (alimentation) est vert.

1 Coupez le commutateur ⏻ (alimentation) et débranchez les câbles de signal vidéo de l'appareil.
2 Mettez le moniteur sous tension en appuyant sur le commutateur ⏻ (alimentation).

Si les quatre barres de couleur apparaissent (blanche, rouge, verte et bleue), c'est que le moniteur fonctionne correctement. Rebranchez les câbles d'entrée vidéo et contrôlez le statut de votre (vos) ordinateur(s). Si les barres de couleur n'apparaissent pas, c'est peut-être en raison d'une défaillance du moniteur. Informez votre revendeur Sony agréé de la condition du moniteur.

Si l'indicateur ⏻ (alimentation) s'allume en orange.

Essayez d'appuyer sur une touche quelconque du clavier ou de déplacer la souris.

Le mode d'économie d'énergie de l'ordinateur est désactivé, le voyant ⏻ (alimentation) s'allume en vert et l'image apparaît sur l'écran.

Spécifications

SDM-X52

Panneau LCD Type de panneau : a-Si TFT à matrice

active

Taille de l'image : 15,0 pouces

Format du signal d'entrée Fréquence opérationnelle RVB*

Horizontale : 28 - 61 kHz

Verticale : 56 - 75 Hz

Résolution Horizontale : Max.1024 points

Verticale : Max.768 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB analogique

0,7 Vp-p, 75 ohms, positif

Signal SYNC

Niveau TTL, 2,2 kohms,

positif ou négatif

(Horizontal et vertical séparément,

ou synchro composite)

0,3 Vp-p, 75ohms, négatif

(synchro sur le vert)

Signal RVB numérique (DVI) :

TMDS (lien simple)

Puissance de raccordement 100 - 240 V, 50 - 60 Hz,

Max. 0,7 A

Consommation électrique Max. 28 W

Température de fonctionnement

5 - 35^ C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

Approx. 392 × 358 × 199 mm

(15 1/2 × 14 1/8 × 7 7/8 pouces)

(avec support)

Approx. 392 × 299 × 73 mm

(15 1/2 × 11 7/8 × 2 7/8 pouces)

(sans support)

Masse Approx. 4,8 kg (10 lb 9 oz)

(avec support)

Approx. 3,5 kg (7 lb 11 oz)

(sans support)

Plug & Play DDC2B

Accessoires Voir page 7.

SDM-X72/X82

Panneau LCD Type de panneau : a-Si TFT à matrice

active

Taille de l'image : 17,0 pouces

(SDM-X72)

Taille de l'image : 18,1 pouces

(SDM-X82)

Format du signal d'entrée Fréquence opérationnelle RVB*

Horizontale : 28 – 92 kHz

Verticale : 56 - 85 Hz

Résolution Horizontale : Max.1280 points

Verticale : Max.1024 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB analogique

0,7 Vp-p, 75 ohms, positif

Signal SYNC

Niveau TTL, 2,2 kohms,

positif ou négatif

(Horizontal et vertical séparément,

ou synchro composite)

0,3 Vp-p, 75ohms, négatif

(synchro sur le vert)

Signal RVB numérique (DVI) :

TMDS (lien simple)

Puissance de raccordement 100 – 240 V, 50 – 60 Hz,

Max. 0,9 A (SDM-X72)

Max. 1,2 A (SDM-X82)

Consommation électrique Max. 40 W (SDM-X72)

Max. 58 W (SDM-X82)

Température de fonctionnement

5 - 35^ C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

Approx. 438 × 410 × 227 mm

(17^1 / 4× 16^1 / 4× 9 pouces)

(avec support) (SDM-X72)

Approx. 450 × 424 × 241 mm

(17^3/4× 16^3/4× 9^1/2 pouces)

(avec support) (SDM-X82)

Approx. 438 × 356 × 84 mm

(17^1/4× 14^1/8× 3^5/8 pouces)

Masse Approx. 7,1 kg (15 lb 10 oz) (avec

support) (SDM-X72)

Approx. 8,6 kg (18 lb 15 oz) (avec

support) (SDM-X82)

Approx. 5,3 kg (11 lb 11 oz)

Accessoires Voir page 7.

* Condition de synchronisation horizontale et verticale recommandée

- La largeur de synchronisation horizontale doit être supérieure de plus de 4,8% à la durée horizontale totale ou 0,8 μs, suivant la plus grande valeur.

- La largeur de suppression horizontale doit être supérieure à 2,5 μs.

- La largeur de suppression verticale doit être supérieure à 450 µs.

La conception et les spécifications sont sujettes à modifications sans préavis.

Inhalt
