Producttype	Passieve 2-weg luidspreker
Merk	Loewe
Model	Individual Sound Universal Speaker
Afmetingen (B x D x H)	9 x 9 x 33 cm
Gewicht	3,4 kg
Toegelaten vermogen	50 W (sinus) / 85 W (max. muziek)
Impedantie	8 Ohm
Geluidsdruk	85 dB SPL (1W/m)
Akoestisch principe	D'Appolito-opstelling (2-weg)
Uitrusting	2 x breedbandluidspreker (papieren membraan, ∅ 80 mm), 1 x tweeter met textieldome (∅ 30 mm)
Aanbevolen gebruik	Met Loewe Individual Sound Multiroom Receiver of als passieve luidspreker met subwoofer
Inbegrepen accessoires	2 luidsprekerkabels (2 x 6 m), 2 afdekkingen, gebruiksaanwijzing
Optionele accessoires	Inbouwbekledingselementen (aluminiumgrijs, appelgroen, ebbenhout, licht eiken, fel oranje, palissander, fel robijn, fel zwart, spiegel)
Reiniging	Vochtige, zachte, schone doek (zonder bijtende producten)
Veiligheidsmaatregelen	Vermijd water, vocht, magneetvelden, hitte, stof, schokken, overmatig vermogen
Minimale afstand tot gevoelige apparaten	> 0,5 m (CRT-televisies, magnetische media)
Polariteit van de kabels	Rode aansluiting: positief, zwarte: negatief
Afvoer	Niet bij het huishoudelijk afval gooien (AEEA)

Veelgestelde vragen - Individual Sound Universal Speaker LOEWE

Hoe sluit ik de Individual Sound Universal Speaker luidsprekers aan?

Sluit elke luidspreker aan op de versterker (bijv. Loewe Multiroom Receiver), let op de polariteit: rode aansluiting voor positief (+), zwarte voor negatief (-). Gebruik de meegeleverde kabels (elk 6 m). Bij de Multiroom Receiver zijn de uitgangen gemarkeerd met L+ / L- (links) en R+ / R- (rechts).

Wat is het maximale vermogen dat deze luidsprekers aankunnen?

Het nominale vermogen is 50 W (sinus) en het maximale muziekvermogen is 85 W. De impedantie is 8 Ohm.

Kan ik deze luidsprekers gebruiken met een andere versterker dan Loewe?

Ja, ze kunnen worden gebruikt als passieve luidsprekers met elke geschikte versterker (impedantie 8 Ohm, compatibel vermogen). Ze zijn ook compatibel met Individual Sound Subwoofer-systemen.

Hoe reinig ik de Individual Sound Universal Speaker luidsprekers?

Gebruik een vochtige, zachte, schone doek, zonder bijtende reinigingsmiddelen. Vermijd contact met vloeistoffen.

Wat zijn de afmetingen en het gewicht van de luidspreker?

Afmetingen: 9 x 9 x 33 cm (B x D x H). Gewicht: 3,4 kg per luidspreker.

Hoe installeer ik de luidsprekers aan de muur?

Gebruik de optionele wandbeugel van Loewe (niet meegeleverd). Bevestig de beugel stevig aan de muur en hang de luidspreker op, met inachtneming van de veiligheidsvoorschriften.

Wat is de geluidsdruk van deze luidsprekers?

De geluidsdruk is 85 dB SPL (1W/m).

Kan ik de bekleding van de luidsprekers wijzigen?

Ja, er zijn optionele inbouwbekledingselementen verkrijgbaar: aluminiumgrijs, appelgroen, ebbenhout, licht eiken, fel oranje, palissander, fel robijn, fel zwart en spiegel. Let op: de houten versies kunnen verkleuren in de zon.

Hoe voer ik de luidsprekers af aan het einde van hun levensduur?

Gooi ze niet bij het huishoudelijk afval. Overeenkomstig de AEEA-richtlijn (2002/96/EG) kunt u ze gratis inleveren bij een milieustraat of bij uw dealer bij aankoop van een soortgelijk nieuw apparaat.

Genereren de luidsprekers een magnetisch veld?

Ja, ze produceren een magnetisch veld. Houd een minimale afstand van 0,5 meter tot gevoelige apparaten (CRT-televisies, harde schijven, enz.).

GEBRUIKSAANWIJZING Individual Sound Universal Speaker LOEWE

2160 Wommelgem, België

Tel +32 - 3 - 2 70 99 30

Fax +32 - 3 - 2 71 01 08

E-mail: [e-mail]

BG SOFIA AUDIO CENTRE

138 Rakovski St.

1000 Sofi a, Bulgaria

Tel +359 - 29 877 335

Fax +359 - 29 817 758

E-mail: [e-mail]

CH Telion AG

Rütistrasse 26

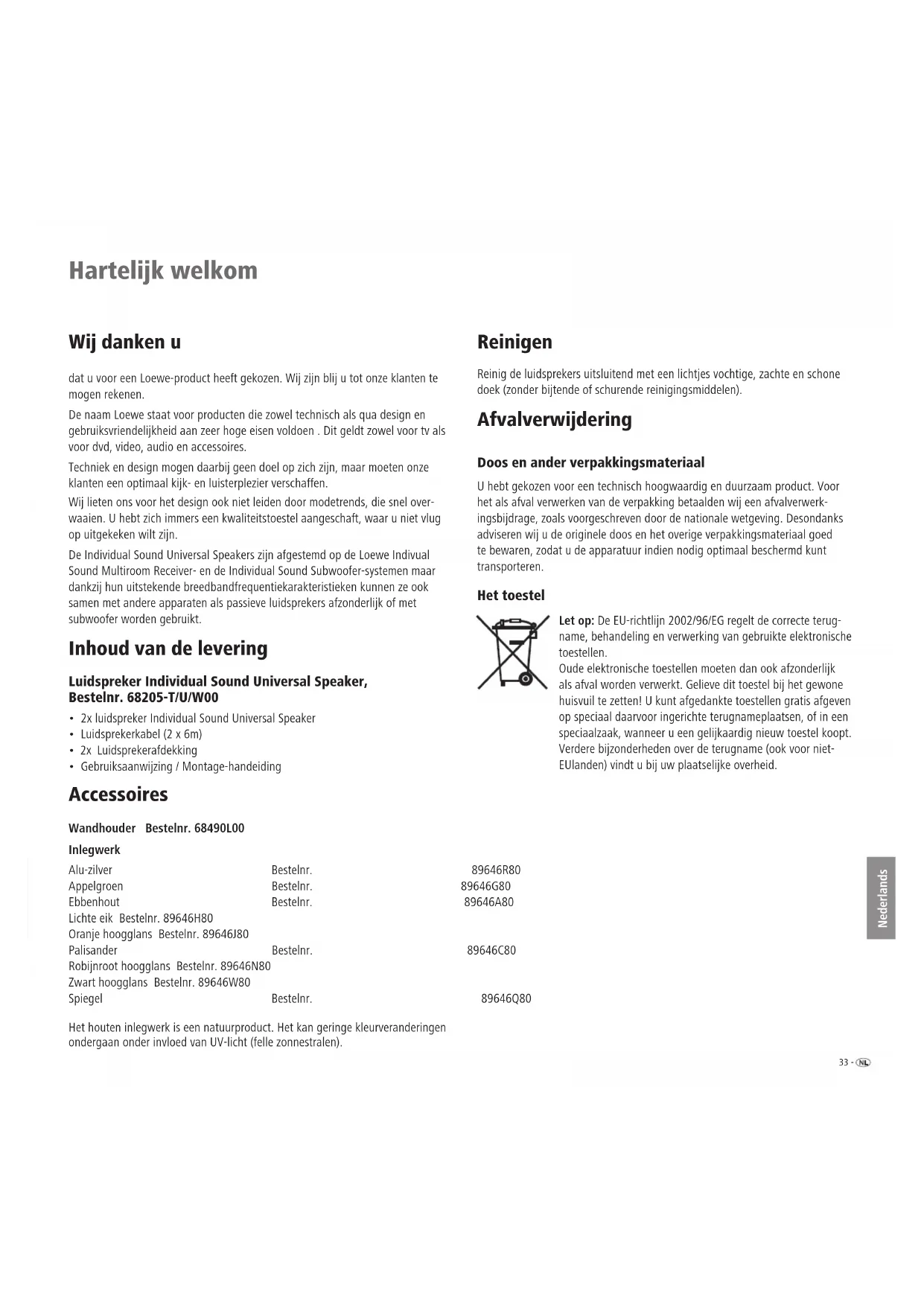

dat u voor een Loewe-product heeft gekozen. Wij zijn blij u tot onze klanten te mogen rekenen.

De naam Loewe staat voor producten die zowel technisch als qua design en gebruiksvriendelijkheid aan zeer hoge eisen voldoen. Dit geldt zowel voor tv als voor dvd, video, audio en accessoires.

Techniek en design mogen daarbij geen doel op zich zijn, maar moeten onze klanten een optimaal kijk- en luisterplezier verschaffen.

Wij lieten ons voor het design ook niet leiden door modetrends, die snel overwaaien. U hebt zich immers een kwaliteitstoestel aangeschaft, waar u niet vlug op uitgekeken wilt zijn.

De Individual Sound Universal Speakers zijn afgestemd op de Loewe Individual Sound Multiroom Receiver- en de Individual Sound Subwoofer-systemen maar dankzij hun uitstekende breedbandfrequentiekarakteristieken kunnen ze ook samen met andere apparaten als passieve luidsprekers afzonderlijk of met subwoofer worden gebruikt.

Inhoud van de levering

Luidspreker Individual Sound Universal Speaker, Bestelnr. 68205-T/U/W00

• 2x luidspreker Individual Sound Universal Speaker
- Luidsprekerkabel (2 x 6m)
• 2x Luidsprekerafdekking
- Gebruiksaanwijzing / Montage-handeiding

Accessoires

Wandhouder Bestelnr. 68490L00
Inlegwerk

Alu-zilver	Bestelnr.	89646R80
Appelgroen	Bestelnr.	89646G80
Ebbenhout	Bestelnr.	89646A80
Lichte eik Bestelnr. 89646H80
Oranje hoogglans Bestelnr. 89646J80
Palisander	Bestelnr.	89646C80
Robijnroot hoogglans Bestelnr. 89646N80
Zwart hoogglans Bestelnr. 89646W80
Spiegel	Bestelnr.	89646Q80

Het houten inlegwerk is een natuurproduct. Het kan geringe kleurveranderingen ondergaan onder invloed van UV-licht (felle zonnestralen).

Reinigen

Reinig de luidsprekers uitsluitend met een lichtjes vochtige, zachte en schone doek (zonder bijtende of schurende reinigingsmiddelen).

Afvalverwijdering

Doos en ander verpakkingsmateriaal

U hebt gekozen voor een technisch hoogwaardig en duurzaam product. Voor het als afval verwerken van de verpakking betaalden wij een afvalverwerkingsbijdrage, zoals voorgeschreven door de nationale wetgeving. Desondanks adviseren wij u de originele doos en het overige verpakkingsmateriaal goed te bewaren, zodat u de apparatuur indien nodig optimaal beschermd kunt transporteren.

Het toestel

Let op: De EU-richtlijn 2002/96/EG regelt de correcte terug-name, behandeling en verwerking van gebruikte elektronische toestellen.

Oude elektronische toestellen moeten dan ook afzonderlijk als afval worden verwerkt. Gelieve dit toestel bij het gewone huisvuil te zetten! U kunt afgedankte toestellen gratis afgeven op speciaal daarvoor ingerichte terugnameplaatsen, of in een speciaalzaak, wanneer u een gelijkaardig nieuw toestel koopt. Verdere bijzonderheden over de terugname (ook voor niet-EUlanden) vindt u bij uw plaatselijke overheid.

Hartelijk welkom Installatie

Veiligheidsvoorschriften

Met het oog op uw eigen veiligheid en om schade aan uw installatie te voorkomen, is het van belang dat u de onderstaande veiligheidsinstructies leest en in acht neemt:

- De Individual Sound Universal Speaker-luidsprekers zijn uitsluitend bestemd voor het weergeven van geluidssignalen.

Bescherm de luidsprekers tegen...

• Vocht, druip- en spatwater of stoom
- schokken en mechanische belasting
• magnetische en elektrische velden
- hogere elektrische vermogens dan aangegeven
- kou, hitte, direct zonlicht en grote temperatuurschommelingen
- stof
• ventilatiebelemmerende afdekkingen
- ingrepen aan de binnenkant van het apparaat

Zet geen met vloeistof gevulde voorwerpen of brandende kaarsen op het apparaat.

Kaarsen of ander open vuur moet(en) te allen tijde uit de buurt van het apparaat gehouden worden om uitbreiding van brand te voorkomen.

De Individual Sound Universal Speaker-luidsprekers werden uitsluitend gebouwd voor privé-gebruik in huiselijke kring. De garantie is beperkt tot dit reglementaire gebruik.

Wanneer u de luidsprekers vanuit een koude in een warme omgeving brengt, dient u ze ongeveer een uur te laten staan wegens de mogelijkheid van condensatievorming. Gebruik de luidsprekers pas wanneer ze zich aan de kamertemperatuur hebben aangepast. Zo voorkomt u ernstige schade aan de componenten.

Luidsprekers opstellen

Basisinformatie

- Plaats de luidsprekers op een stabiele, effen ondergrond of gebruik de optionele Loewe-wandhouders.

- Leg de luidsprekerkabels en het netsnoer zo dat ze niet beschadigd kunnen raken.

- De luidsprekers genereren magnetische strooivelden, die werkzaam zijn in de omgeving van de behuizing. Wij raden u aan een minimumafstand van > 0,5m in acht te nemen ten opzichte van magnetisch gevoelige voorwerpen/toestellen, zoals bijv. CRT-TV-toestellen, magnetische gegevensdragers enz.

Satellietluidsprekers

Maak gebruik van de als accessoire leverbare wandhouders of plaats de luidsprekers op de vereiste hoogte op meubelen of in rekken.

Voor een zo optimaal mogelijke luisterbeleving moeten de luidsprekers symmetrisch worden opgesteld t.o.v. de plaats waar u gaat zitten - zie afbeeldingen op de volgende pagina.

Wanneer dat niet mogelijk is, corrigeert u het niveau van de luidsprekers via het confi guratiemenu van de Multiroom Receiver.

Installatie

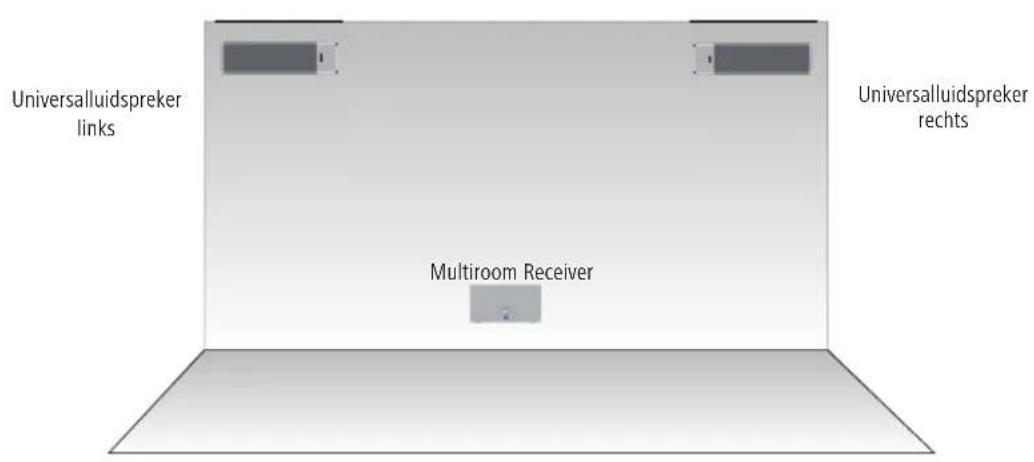

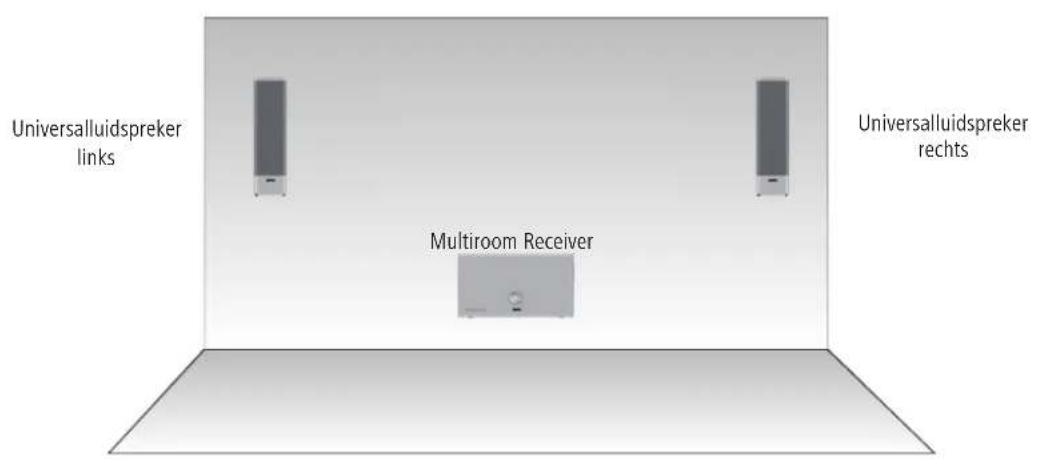

Voorstel voor opstelling

Universalluidspreker links Multiroom Receiver Universalluidspreker rechts

Universalluidspreker links Multiroom Receiver Universalluidspreker rechts

Aansluiten

• U moet zich houden aan de instructies van de montagehandleiding.
• Verbind de luidsprekers met de versterker; hier als voorbeeld de Loewe Multiroom Receiver. Let daarbij op de correcte polariteit van de aansluitkabels.
• Op de Universal-luidspreker is de positieve pool op de klemschroef rood gemarkeerd; de negatieve pool op de klemschroef is zwart gemarkeerd.
• Op de Multiroom Receiver is de aansluiting voor de rechterluidspreker met R+ (rood) / R- (zwart) en die voor de linkerluidspreker met L+ (rood) / L- (zwart) gemarkeerd.

Belastbaarheid 50W (sinus) / 85W (max. muziek)

Impedantie 8 Ohm

Transmissiebereik 120 Hz – 22 kHz ± 3dB

Geluidsdrukniveau 85 dB spl (1w/m)

Impressum

De Loewe Opta GmbH is een naamloze vennootschap volgens het Duitse recht met een hoofdkantoor in Kronach.

Industriestraße 11, 96317 Kronach, Duitsland

Tel.: [phone] / 99-0

Fax: [phone] / 99-500

E-mail: [e-mail]

Handelsregister: Kantongerecht Coburg, nr. HRB 42243

BTW-nummer: DE 193216550

WEEE-registratienummer: DE 41359413

Redactiedatum 02.11. 4e druk

© Loewe Opta GmbH, Kronach

Alle rechten, ook die van de vertaling, voorbehouden.

Veranderingen van het design en de technische gegevens zonder voorafgaande aankondiging mogelijk.
