GEBRUIKSAANWIJZING AHAP24CE SHARP

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSAATREGELEN N-1
  AANVULLLENDE INFORMATIE OVER DE BEDIENING .N-3
  TIPS VOOR ENERGIEBESPARING N-3
  BENAMING VAN DE ONDERDELEN ....N-4
• DE AFSTANDSBEDIERING GEBRUIKEN ...N-6
  TIPS VOOR BEDIENING VAN DE PLASMACLUSTER. N-7
  BASISBEDIENING. N-8
• INSTELLEN VAN DE LUCHTSTROOMRICHTING .N-10

PLASMACLUSTER BEDIENING N-11

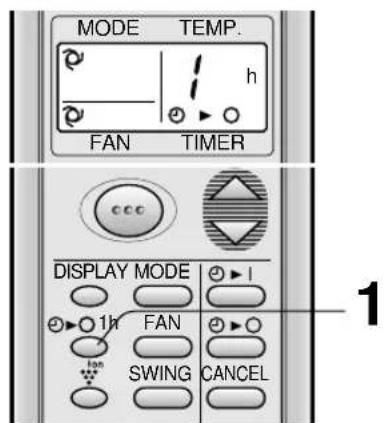

- EEN-UURS TIMER N-11

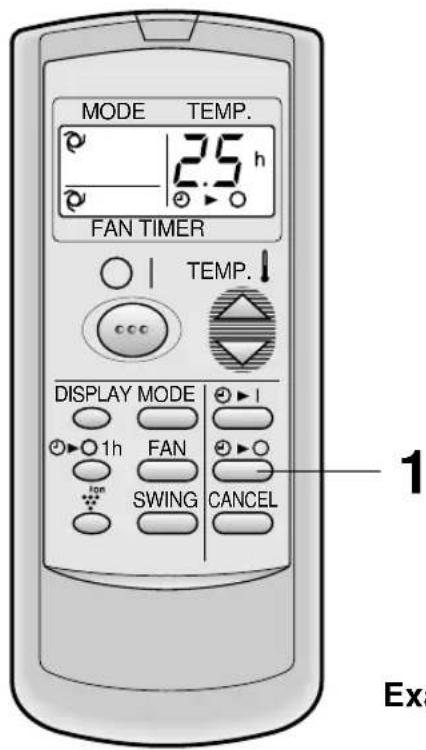

BEDIENING MET BEHULP VAN DE SCHAKELKLOK. N-12
- HELP-FUNCTIE N-14
ONDERHOUD N-14
- ACCESSORIES N-15
VOORDAT U DE STORINGSDIENST BELT N-16

1 Trek Niet aan het netsnoer en verrorm het Niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan.
2 Stel uzelf en anderen nicht gedurende langeijdrechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht zijn voor uw gezondheid.
3 Als de airconditioner worden gebruikt in kamers waar peuters, kinderen, bejaarde, bedlegerige of anders valide personen verblijven, dient u voor een geschikte kamertemperatuur te zorgen.
4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel.
5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad Niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel Niet maar behoren is geaard, kan dit leiden tot elektrische schokken.
6 Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddelijk nicht meer bedieren en dient u de stroomonderbreker op UIT te zetten.
7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken.
8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als verranging. Vervanging dient door eenerkend installmenteur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTellen

• Probeer het toestel nooit zich te installereren/verwijderen/herstellen. Als dit werk Niet goed wordtuitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanner u het toestel wilt installereren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEC en 73/23/EEC, gewijzigd door 93/68/EEC.

Bij dit produit zichn batterijen geleverd.

Wanner deze leeg zich, moet u ze Niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastroestellen worden gebruikt. Als de kamer Niet voldoende worden geventileerd, kan er een tekort aan zuurstof ontstaan.
2 Druk Niet op de toetsen met natte handen. Dit zou kuren leiden tot elektrische schokken.
3 Schakel de stroomonderbreker uit voor uw eigeneiligkeit wonneer u het toestel gedurende langeijd Niet gezruikt.
4 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controllerer of het nog goed is bevestigd.
5 Zet niets op de buiten-unit en ga er nicht op staan; anders kan het voorwerp of de personer af vallen en letsel oplopen.
6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel Niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen.
7 Zet geen water op het toestel. Als water in het toestelterechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken.
8 Dek de luchtinlaten en -uitlaten van het toestel Niet af; anders za het vermogen afnemen of hunnen er problemen ontstaan.
9 Schakel het toestel algijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou+kennen verwonden.
10 Spat of giet geen waterrechtstreeks op hettoestel. Waterkan elektrische schokkenveroorzaken of het toestel beschadigen.
11 Dit toestel mag nicht worden gebrukt doorjonge kinderen of zieke personen zonder toezicht. Let erop datjonge kinderen nicht met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en freundie.
  Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeeer het toestel Niet in een kamer waar brandbare gassen konnen vrijkomen; anders kan er brand ontstaan.
  Installer het toestel op eenplaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.
  Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer nicht goed ligt, kunnen de kamer, meubelen, enz. nat worden.
• Installeer afhankelijk van de installmentieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

AANVULLLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		BINNENTEMP.	BUITENTEMP.
KOELEN	bovenste limiet	32°C D.B. 43°C 23°C W.B.	D.B. -
	onderste limiet	21°C D.B. 21°C 15°C W.B.	D.B. -
VERWARMEN (alleen voor AY- AP18CE/AY-AP24CE)	bovenste limiet	27°C D.B. 24°C - 18°C W.B.	D.B. -
	onderste limiet	20°C D.B. -8,5°C - -9,5°C W	D.B. B.

D.B. = drogebol-temperatuur W.B. = nattebol-temperatuur

• De ingebouwde beveiliging kan ervoor zorgen dat het toestel Niet kan worden gezruikt buiten dit bereik.

• Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN werk te en de luchtvochtigheid groter is dan 80% .

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waar in alle instellenen bewaard blijven in geval van een stroomonderbreking. Nadat de stroomonderbreking is opgelost, worden het toestel automatisch heropgestart met de instellenen van voor de stroomonderbreking, met uitzondering van eventuele instellenen voor de schakelklok. De schakelklok要去 een stroomonderbreking opnieuw worden ingesteld.

OPMERKINGEN OVER DE MODELLEN AY-AP18CE/AY-AP24CE

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN worden gezet, kan het twee tot vrij这段时间 duren voordat de binnenventilator worden ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanner er zich ij's op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minutes voor voldoende warmte om het ij's te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien worden het toestel automatisch weeper op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmteaar de kamer brengt. De temperatuur van de buitenlucht heeft dus een groe invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kutn besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanner u de thermostat 1^ hoger instelt dan de gewenste temperatuur voor de functie KOELEN (en bij de modellen AY-AP18CE/AY-AP24CE 2^ lager voor de functie VERWARMEN), dan kan dit een energiebesparing van 10 procent opleveren.
• Wonneer de thermostat voor de functie KOELEN op een lagere temperatuur worden ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht worden geweerd tijdens het koelen, bespaart u energia.
• Sluit ramen en deuren tijdens koelen (en verwarmen bij de modellen AY-AP18CE/AY-AP24CE).

STEL DE LUCHTSTROOMRICHING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

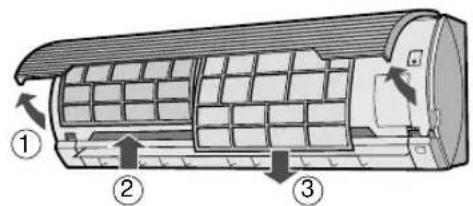

HOUD DE FILTERS SCHOON OM EEN EFFICIENTE WERKING TE VERKRIJGEN MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIOD NIET WORDT GEBRUIKT

• De binnen-unit verbruikt eenkleine hoeveelheid energia, zelfs wanner het toestel isuitgeschakeld.

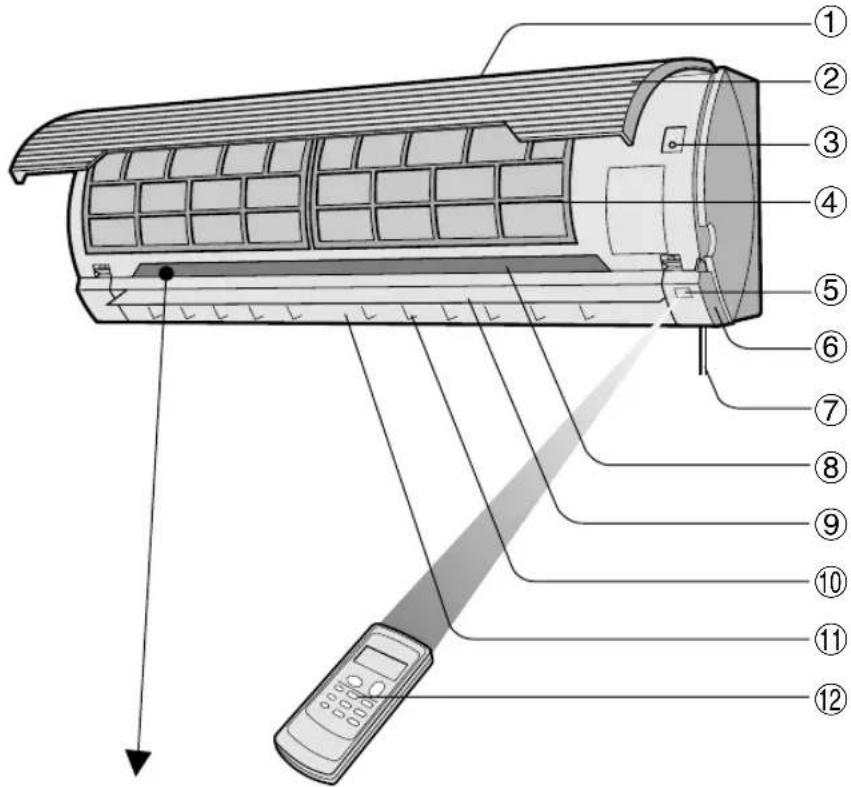

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

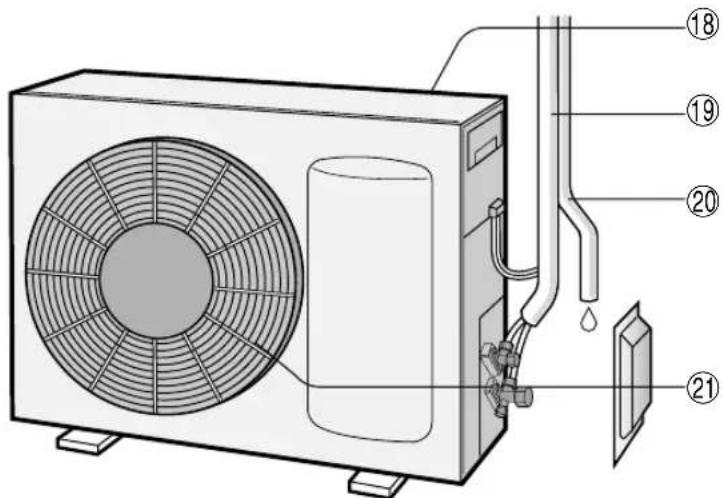

BUITEN-UNIT

① Inlaat (Lucht)
② Opklapbaar paneel

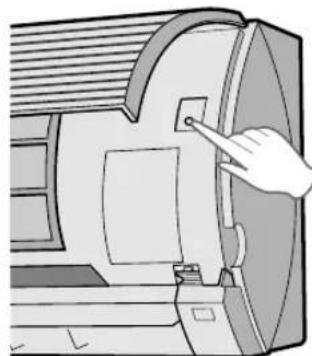

③HELP-toets (AUX.)

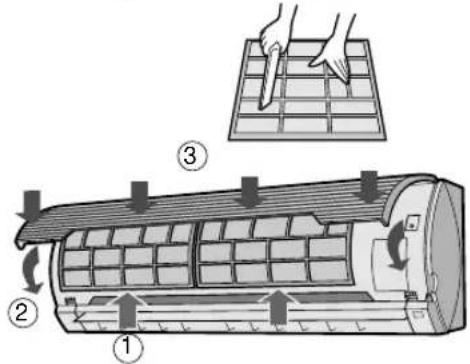

Luchtfilters
⑤ Ontvangst-venster

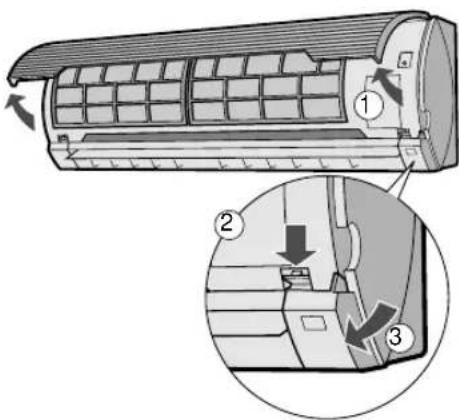

⑥ Ventilatiejaloezie Openen om de binnenkant van de airconditioner te reinigen.
⑦ Netsnoer (alleen voor AY-AP18CE/AH-AP18CE)

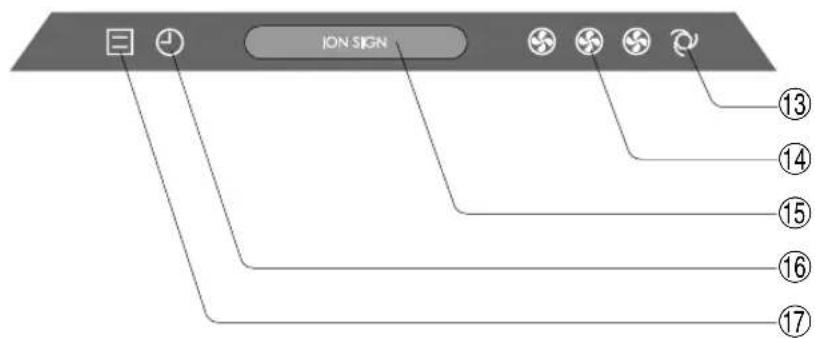

⑧ Indicatorpaneel
⑨ Vertical instelbare jaloezieen
⑩ Horizontaal instelbare jaloezieen
① Uitlaat (Lucht)
⑫ Afstandsbediening
③ AUTOMATISCHE VENTILATORSNELHEID-lamp (groen
④VENTILATORSNELHEID-lamp (groen
PLASMACLUSTER-lamp (blauw, groen)
⑥ TIMER-lamp (orange)
⑦BEDRIJF-lamp (rood
18Inlaat (Lucht)
⑨Koelstofbuis en tussenkabel
20 Afvoerslang
② Uitlaat (Lucht)

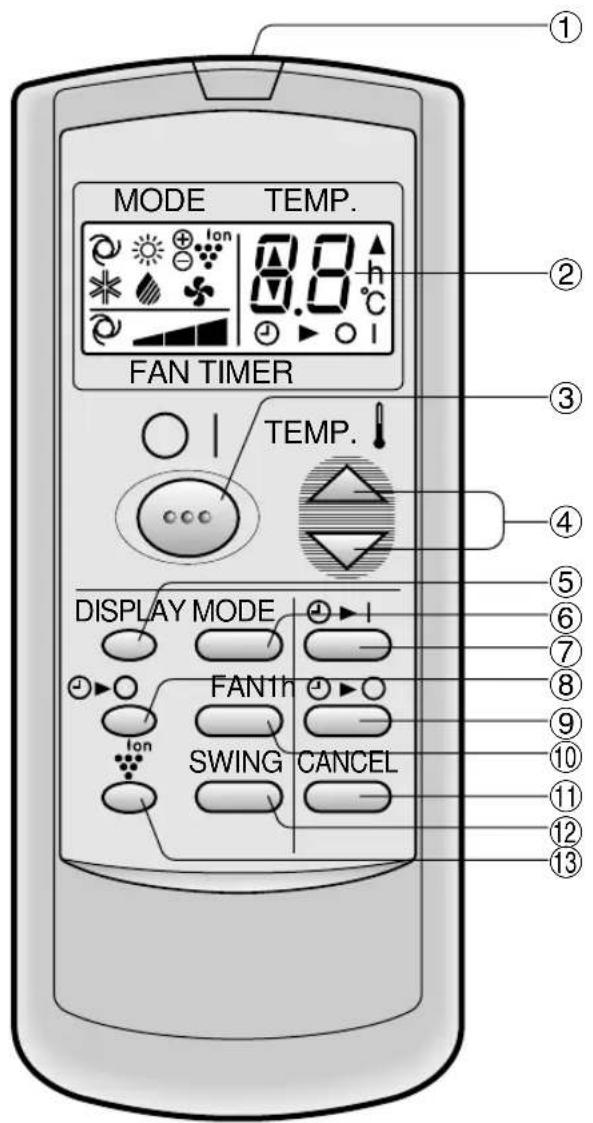

AFSTANDBEDIENING

①ZENDER
② DISPLAY (LCD-schem)
③AAN/UIT-toets
④ THERMOSTAAT-toets
⑤DISPLAY-toets
⑥FUNCTIE-toets
⑦ TIMER AAN-toets (voor instelling van de timer)
⑧ÉEN-UURS TIMER-toets
⑨ TIMER UIT-toets (voor instelling van de timer)
VENTILATOR-toets

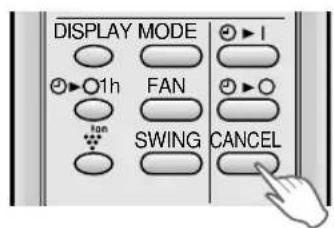

① TIMERUITSCHAKEL-toets
⑫ZWENK-toets
⑬PLASMACLUSTER-toets

(Het symbol voor de verwarmingsfunctie aanwezig bij de modellen AY-AP18CE/AY-AP24CE)

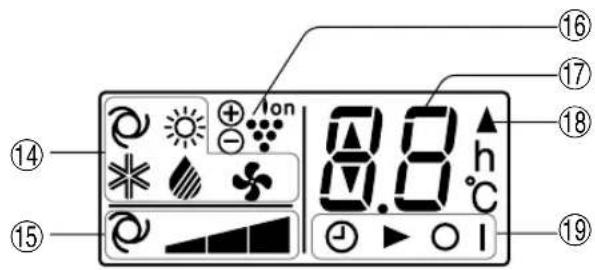

LCD-SCHERM VAN DE AFSTANDBEDIENING

14FUNCTIESYMBOLEN

：AUTO：KONEN

:VERWARMEN :DROGEN

(alleen voor

AY-AP18CE/AY-AP24CE)

:ALLEEN

VENTILEREN

⑤SYMBOLEN VOOR DE VENTILATORSNELHEID

: AUTO : Hand

installing

16PLASMACLUSTER SYMBOL
⑰ TEMPERATUUR EN TIMER-AFTEL-INDICATOR
SYMBOL VOOR VERZENDEN
⑲ TIMER AAN/TIMER UIT-INDICATOR

Geeft aan of de timer is ingesteld.

(Het symbol voor de verwarmingsfunctie alleen aanwezig bij de modellen AY-AP18CE/AY-AP24CE)

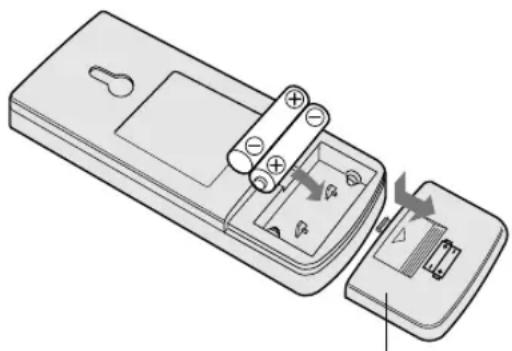

BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

1 Verwijder het deksel van het batterijvak op dechterkant van de afstandsbediening.
2 Leg twee batterijen in hetvak en let hierbij op de polen en

• Op het display verzchijnen lijnen als de batterijen correct zijn ingelegd.

3 Breng het deksel van het batterij-vak opnieuw aan.

Batterjendeksel

OPMERKINGEN:

Bij normala gebruik hebben de batterijen een levensduur van ongeveer eenaar.
- Bij het verwangen van de batterijen moeten algid beiden batterijen tegelijk worden verwangen door十几年e batterijen van hetzelfde type.
- Als de afstandsbediening na het verrangen van de batterijen Niet goed functioneert, verwijd er dan de batterijen en leg ze na ongeveer 30 seconden terug.
- Verwijder de batterijen van de afstandsbediening wonneer het toestel gedurende langerearendiet wordt gebruikt.

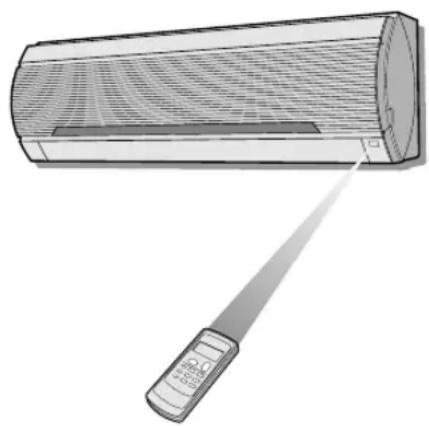

DE AFSTANDBEDIENING GEBRUIKEN

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluids-siŋaal wanner het signala van de afstandsbediening is ontvangen.

• Zorg ervoor dat er geen gordijnen of andere voorwerpen:tussen de afstandsbediening en de binnen-unit zich.
• De afstandsbediening heeft een bereik van ongeveer 7 meter.

LET OP

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening Niet aan direct zonlicht wordenblootgesteld, omdat hierdoor de afstandsbediening worden gehinderd. Sluit een gordijn om het zonlicht gegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisietroestel, videorecorder of andere apparatuur können invloed hebben op de airconditioner.
• Stel de afstandsbediening Niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook Niet bloot aan vocht of schokken omdat ze hierdoor konnen verkleuren of anderszins konnen worden beschadigd.

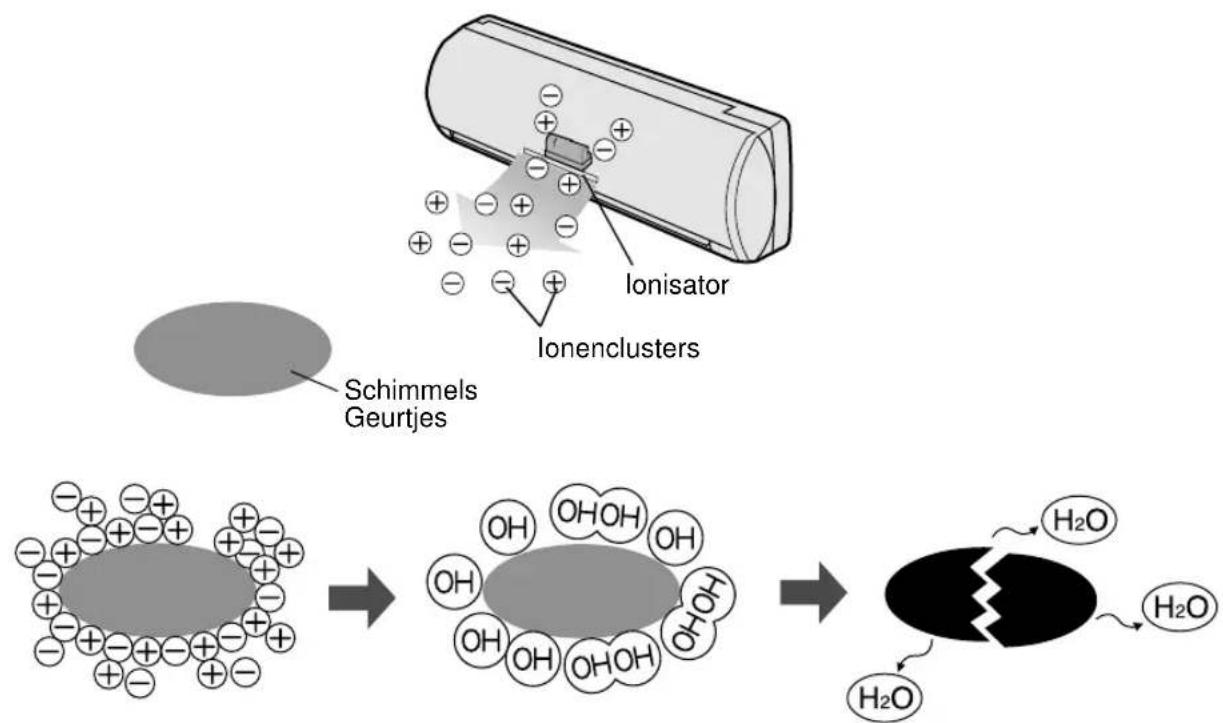

TIPS VOOR BEDIENING VAN DE PLASMACLUSTER

De ionisator van de airconditioner geeft ionenclusters, een verzameling van positieve en negatieve ionen, af aan de lucht in de kamer.
De ionenclusters elimineren de in de lucht aanwezige schimmels en makele geurtjes veroorzakende molecelen geurloos door deze te ontbinden.

Eliminen, verfrissen en ontbinden

LUCHTREINIGEN

Aan de lucht afgeveen ionenclusters houden de lucht in uw kamer schoon.

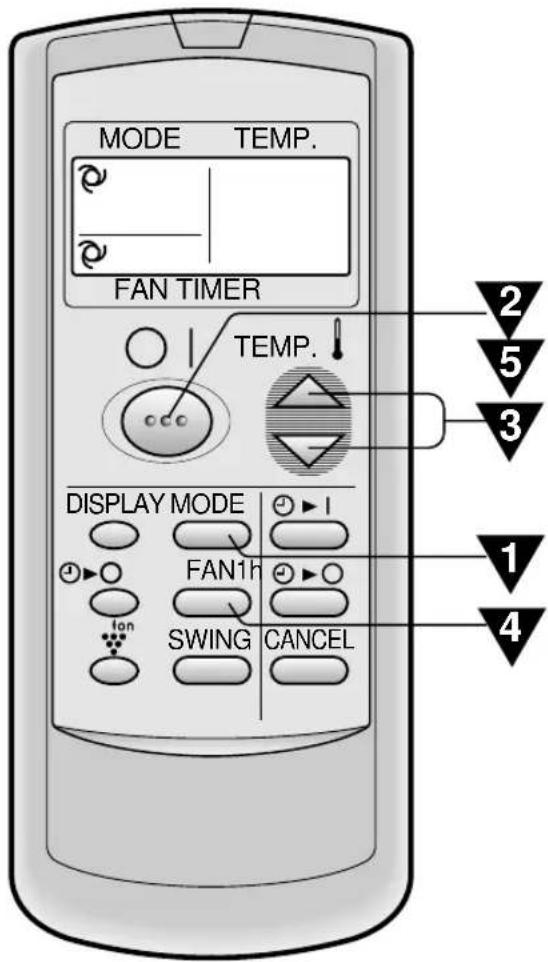

LUCHTVERFRISSEN

Negative ionencusters die ook in een natuurlijke omgeving bestaan, worden in een verhoogd tempo aan de lucht in uw kamer afgegeben en geven u zowel fysiek als mentalaal een fris gevoel.

Zie blz. 11 voor details over de bediening.

Druk op de FUNCIE-toets om degewenste functie in te schakelen.

AUTO VERWARMEN KOELEN DROGEN VENTILEREN

VERWARMEN

is alleen van toepassing bij AY-AP18CE/AY-AP24CE)

Druk op de AAN/UIT-toets om het toestel in te schakelen.

• De rode BEDRIJF-indicator ( 负)begint te branden.

Druk op de THERMO.-toets om degewenste temperatuur in te stellen.

AUTO/DROGEN-FUNCTIE

U kunt de temperatuur in stappen van 1^ wijzigen binnen een bereik van 2^ meer of minder dan de temperatuur die automatisch door de airconditioner worden bepaald.

KOELEN-FUNCTIE (VERWARMEN voor de AY-AP18CE/AY-AP24CE)

U kunt de temperatuur instellen tussen 18 en 32^

VENTILEREN-FUNCTIE

Druk op de VENTILATOR-toets om de gewenste ventilatorsnelheid in te stellen.

AUTO ZACHT LAAG HOOG

Bij de functie DROGEN kan de ventilatorsnelheid nicht worden ingesteld.
Bij de functie VENTILEREN kan de ventilatorsnelheid nicht op AUTOMATISCH worden ingesteld.

Druk opniew op de AAN/UIT-toets om het toestel uit te schakelen.

• De rode BEDRIJF-indicator (faatuit.

TIPS VOOR DE AUTO FUNC TIE

Bij de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de kamertemperatuur en de buitentemperatuur zodia het toestel wordt ingeschakeld.

Functie- en temperatuurinstellungen voor de modellen AH-AP18CE/AH-AP24CE

Kamertemp. bij opstarten	Automatische werkung
	Functie Instellingthermostat
Minder dan 24°C DROGEN Kamertemp.		bij opstarten
24°C-26°C	KOELEN	24°C
26°C-28°C	KOELEN	25°C
Meer dan 28°C KOELEN 26°C

Functie- en temperatuurinstellungen voor de modellen AY-AP18CE/AY-AP24CE

Kamertemp. bij opstarten	Automatische werking
	Functie Instellingthermostat
Minder dan 21°C VERWARMEN 23°C
21°C-24°C	DROGEN	Kamertemp. bij opstarten
24°C-26°C	KOELEN	24°C
26°C-28°C	KOELEN	25°C
Meer dan 28°C KOELEN 26°C

TIPS OVER DE VENTILATORSNELHEID-LAMP

Terwijl de airconditioner in werkung is zal de VENTILATORSNELHEIDlamp in 3 niveaus branden (2 niveaus voor de DROGEN-modus) op hetindicatorpaneel van het toestel als aanduiding van de ventilatorsnelheid.

Ventilatorsnelheid ingesteld op AUTO

Ventilatorsnelheid ingesteld op handbediend

Zachte snelheid
Lage snelheid
Hoge snelheid

De AUTO VENTILATORSNELHEID-lamp begint te branden.

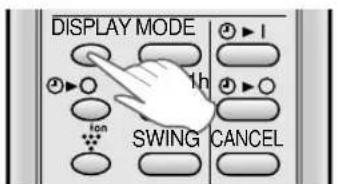

Druk op de DISPLAY-toets om de VENTILATORSNELHEID-lamp uit te schakelen. De PLASMACLUSTER-lamp gaat tevens uit.

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort worden de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande babel LAST Zien:

KOELEN- en DROGEN-functie Horizontale luchtstroming

VENTILEREN-functie (en VERWARMEN voor AY-AP18CE/AY-AP24CE)

Diagonale luchtstroming

INSTellen Van de LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENK-toets van de afstandsbediening.

• De stand van de verticalaal instelbare jaloezieën verandert voortdurend.

Druk nogmaals op de ZWENK-toets wonneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieen worden stilgezet binnen het bereik op de afbeelding.
• De gewijzigde positie worden in het geheugen opgeslagen en de volgende keer dat u het toestel ge-bruikt worden automatischdezelfde positie ingesteld.

Instelbereik

KOELEN- en DROGEN-functie

VENTILEREN-functie (en
VERWARMEN voor AY-AP18CE/AY-AP24CE)

Het instelbereik is beperkter dan het ZWENKBereik om condensdruppels te voorkomen.

Het instelbereik is gro ter, zodat de luchtstroom naar de vloer kan worden gericht.

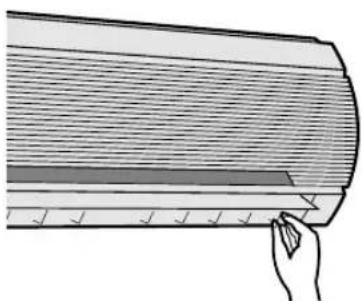

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontal instelbare jaloezieën vast zoals de afbeeldingaat zien en stel de luchtstroomrichting aan voorkeur in.

LET OP

Stel de verticaal instelbare jaloezieen nooit met de hand in.

• Er können defecten optreden wanner de afstandsbediening worden gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand+zijn ingesteld.
• Er kan condensvorming optreden wanner de verticaal instelbare jaloezieen bij de functies KOELEN of DROGEN gedurende langereijd op de laagste stand staan.

Wanneer de airconditioner met de ventilatorsnelheid "SOFT" (zachte) worden gebruikt, mogen de horizontal instelbare jaloezieën nicht gedurende langerearend in de uiterste standen maar links of rechts worden gezet.

Er worden ionenclusters en negatieve ionen afgegeben die de lucht in uw kamer schoonhonden en u zowel fysiek als mental een fris gevoel gezven.

LUCHTREINIGING: Aan de lucht afgeveen ionenclusters elimineren de in de lucht aanwezigee schimmels en make geurtjes veroorzakende molecelen reukloos door deze te ontbinden. LUCHTVERVERSING: Aan de lucht afgeveen negatieve ionen given u zowel fysiek als mental een fris gevoel.

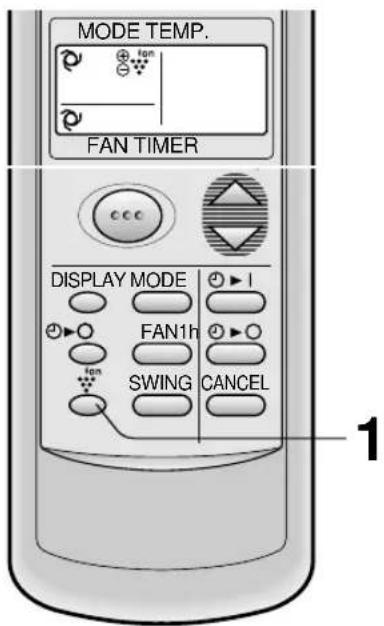

1 Druktijdens bedrijf op de PLASMACLUSTER-toets om de gewenste functie te selecteren.

LUCHTREINIGEN (AIR CLEAN) LUCHTVERFRISSEN (REFRESHING) OPHEFFEN (CANCEL)

Bij LUCHTREINIGEN Licht de blauwe PLASMACLUSTER-lamp van het toestel op.
Bij LUCHTVERFRISSENlicht de groene PLASMACLUSTER-lamp van het toestel op.

UITSCHAKELEN

Druk op de PLASMACLUSTER-toets totdat het PLASMACLUSTER-symbol van de symbol op de display van de afstandsbediening uit gaat.

• De PLASMACLUSTER-lamp van het toestel gaat UIT.

OPMERKING:

• De instelling van de PLASMACLUSTER-functie worden opgeslagen en hervat wanner de airconditioner waar wordt ingeschakeld.
• Druk op de DISPLAY-toets om de PLASMACLUSTER-lamp te doven.

ÉEN-UURS TIMER

Wanneer de EEN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatischuitgeschakeld.

1 Druk op de EEN-UURS TIMER-toets.

$$ \because \mathrm {n .} \odot \triangleright \bigcirc $$

• Op het display van de afstandsbediening verschijnt
• De orangje SCHAKELKLOK-indicator ( op het toestel begint te branden.
• Het toestel worden na een uur automatisch uitgeschakeld.

UITSCHAKELEN

Druk op de OPHEFFEN-knop.

• De oranje SCHAKELKLOK-indicator ( pp het toestel gaat UIT.
  U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.
• De rode BEDRIJF-indicator ( [ ] en de oranje SCHAKEL-KLOK-indicator ( [ ] op het toestel gaat UIT.

OPMERKINGEN:

• De EEN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wanner de EEN-UURS TIMER wordt ingesteld verwijl het toestel Niet is ingeschakeld, za het toestel gedurende een uur werken in de van tevoren ingestelde functie.
• Wanner u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de EEN-UURS TIMER wordenuitgeschakeld, druk dan nogmaals op de EEN-UURS TIMER-toets.

Het toestel worden automatisch uitgeschakeldaar gelang van uw instelling.

De timer kan worden ingesteld tussen minimum 0,5 eer (30 minutes) en maximum 12 eer.
Tot 9,5 uur kunt u instellen in stappen van 0,5 uur (30 minutes) en van 10 tot 12 uur in stappen van 1 uur.

Richt de afstandsbediening op het ontvangst-venster op het toestel.

1 Druk op de TIMERUITSCHAKEL-knop ( ①) en stel de hijd zoals gewenst.

• Deijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

• De orangje SCHAKELKLOK-indicator ( p het toestel begint te branden.
• De eenheid geeft een geluidssignaal wonneer het signaal van de afstandsbediening is ontvangen.
• Deijdinstelling telt af en geeft de resterende vrij aan.

Example: Als u het toestel 2,5 uur later wilt stilleggen.

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud worden terwijl u slaapt. (Automatische sluimerfunctie)

• Een uw nadat bediening via de schakelklok begonnen is, worden dethermostat automatisch 1^ hoger gezet dande oorspronkelijkeinstelling.

VERWARMEN-FUNCTIE:

(alleen voor de modellen AY-AP18CE/AY-AP24CE)

• Een uur nadat de bediening via de schakelklok begonnen is, worden dethermostat automatisch 3^ lager gezet dan de oorspronkelijke instelling.

OPMERKING:

• De automatische sluimerfunctie wird nicht ingeschakeld wannaher de VENTILEREN-functie is gekozen.

DE SCHAKELKLOK ANNULEREN

Druk op de OPHEFFEN-knop.

De oranje SCHAKELKLOK-indicator (op het toestel gaatuit.

SCHAKELTIJDEN WIJZIGEN

Druk op de TIMER-toets die u wilt veranderen, (TIMER UIT of TIMER AAN) en verander deijdinstelling.

AUTOMATISCH INSCHAKELEN

Het toestel wordt automatisch ingeschakeldaar gelang van uw instelling.

De timer kan worden ingesteld tussen minimum 0,5 uur (30 minutes) en maximum 12uur.

Tot 9,5 uur kunt u instellen in stappen van 0,5 uur (30 minutes) en van 10 tot 12 uur in stappen van 1 uur.

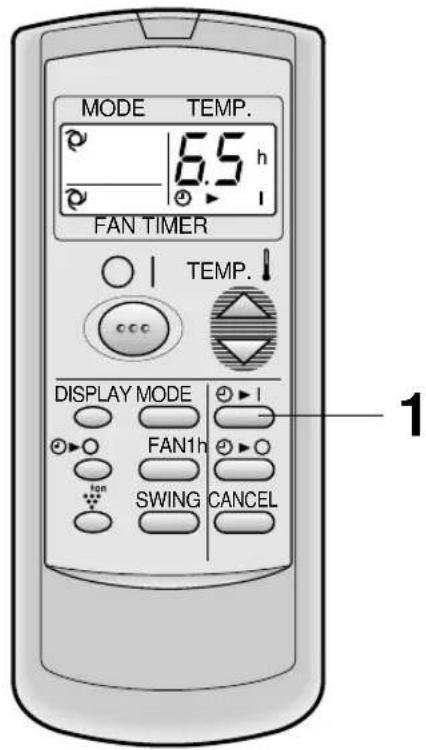

Example: Wanner u de ka-mertemperatuur wilt zoals gewenst 6,5 uu r later.

Richt de afstandsbediening op het ontvangstvenster op het toestel.

1 Druk op de AUTOMATISCH INSCHAKELEN-knop (O)I).

• Deijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

• De orangje SCHAKELKLOK-indicator ( op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanner het signaal van de afstandsbediening is ontvangen.
• Deijdinstelling telt af en geeft de resterendeijd aan.

Stel functie, temperatuur, ventilatorsnelheid en PLASMACLUSTER-functie maar voorkeur in.

• Wonneer de temperatuur worden ingesteld met de TIMER AAN, verschijnt de temperatuur gedurende 5 seconden in het display, waarna opnieuw het tjddisplay worden aangegeven.
• Als u deinstalling nicht verandert, za het toestel werken met de recentste instelling.
• Het toestel worden voor het ingestelde tijdstip ingeschakeld zodat de kamer de gewenste temperatuur kan bereiken gegen het geprogrammeerde tijdstip. (Ontwaakfunctie)

OPMERKINGEN VOOR TIMERINSTELLING EN GEBRUIK

• De recentesteijdinstelling worden in het geheugen bewaard en zal de volgende keer dat u de TIMER UIT of TIMER AAN instelt op het display van de afstandsbediening verschijnen.
• TIMER UIT en TIMER AAN können nicht tegelijk worden ingesteld. De als letzste ingestelde TIMER is actief.
• Wanner de EEN-UURS UIT TIMER is ingesteld, zijn TIMER UIT en TIMER AAN nicht beschikbaar.
• Wanneer de EEN-UURS UIT TIMER worden ingesteld verwijl de TIMER UIT of TIMER AAN actief is, worden de TIMER AAN of TIMER UIT uitgeschakeld.

HELP-FUNCTIE

Gebruik deze functie wanner er geen afstandsbediening beschikbaar is.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk op de HELPtoets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( van het toestel begint te branden en het toestel worden ingeschakeld waar bij automatisch de functie AUTO worden gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

UITSCHAKELEN

Druk opnieuw op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( [5] van het toestel gaatuit.

OPMERKING:

Wanneru tijdens normala gebruik op de HELP-toets (AUX.) drukt, wordt het toestel uitgeschakeld.

ONDERHOUD

REINIGEN VAN DE BINNERKANT VAN DE AIRCONDITIONER

1 Trek de stekker uit het stopcontact of schakel de stroomonderbreker in.

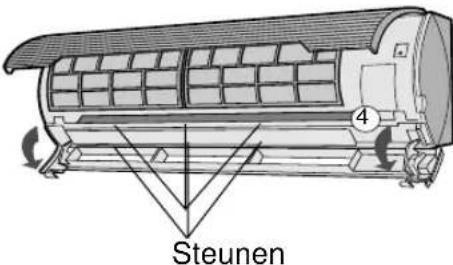

2 OPEN DE VENTILATIEJALOEZIE

①Open het voorpaneel.
Druk de haken aan weerszijden maar beneden en maak de vergrendeling los.
③ Trek de latteneenheidaar vorenuit.
4Laat de eenheid voorzichtig neerwaartse opengaan.

3 REINIG DE BINNENKANT VAN DE AIRCONDITIONER Controller of de ventilator stil staat.

Verwijder stof met behulp van een stofzuiger of stofdoek.

4 SLUIT DE VENTILATIEJALOEZIE

1 Til de ventilatiejaloezie op en schuif.Deze terug op+zijnplaats.
2 Zorg eyvoor dat beiden haken links en rechts vergrendeld zichen en dat de drie steunen stevig bevestigd zich.
3 Sluit het geopende paneel.

5 Stek de stekker in het stopcontact of schakel de stroomonderbrekeruit.
6 Controller of geen van de indicators van het indicatorpaneel knippert. Wanner de ventilatiejaloezie Niet op de juiste wijze worden teruggeplaatst, worden de beveiliging geactiveerd, beginnen de indicators te knipperen en werkdt het toestel Niet. In dat geval moet de ventilatiejaloezie op de juiste wijze teruggeplaatst worden. Druk op de AAN/UIT-knop van de afstandsbediening en controller of het toestel goed werkt.

ONDERHOUD

Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

1 SCHAKEL HET TOESTEL UIT
2 VERWIJDER DE FILTERS

①Open het voorpaneel.
②Drukduchlftfiersietsoomhoogomze teontgrendelen.
③ Trek de luchtfilters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn,(Int, kunt u ze wassen met warm water en een mild reinigingsmiddel.Droog de filters in de schaduw voordat u ze terugplaatst.

4 PLAATS DE FILTERS TERUG

①Plaats de filters in de oorspronkelijke stand terug.
② Sluit het geopende paneel.
③ Druk het met de pijl aangegeven gedeelte van het paneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

• Reinig het toestel en de afstandsbediening met een zachte doeck.
  Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NASEIZOENSGEBRUIK

1 Laat het toestel gedurende ongeveer een halve dag in de VENTILERENfunctie draaien, zodat het mechanisme goed kan drogen.
2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbrekker alleen voor de airconditioner heeft, kunt u die uitschakelen.
3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controller of de luchtfilters schoon zijn.
2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.
3 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controllerer of het nog goed is bevestigd.

ACCESSIONS

Luchtzuiveringsfilter

Het luchtzuiveringsfilter verwijdert stof en tabaksgeuruit de lucht wanner het toestel is ingeschakeld en zorgt voor een schone lucht. Het antibacterieel materiaal van het lucht-zuiveringsfilter schakelt de opgezogen virussen en andere ziektekiemenuit.

Het wegwerptye kan ongeveer 3 6 maanden worden gebruikt. Neem contact op met uw dealer als u dit accessoire wilt kopen.

AZ-F1800C type

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden nicht op een defect aan het toestel.

HET TOESTEL WERKT NIET Het toestel werkkt Niet wonneer het direct nadat het is uitgeschakeld waar wordt ingeschakeld. Het toestel werkkt evenmin direct nadat de functie is gewijzigd. Dit om interne mechanismen te beschermen. Wacht 3 minuten voordat u het toestel bedient.	SUIZENDE GELUIDEN Het zachte, suizende geluid is het geluid van de koelstof die door het toestel stroomt.
	WATERDAMPEN • In de functies KOELEN en DROGEN+zijn soms wat waterdampen bij de lucht-uitlaat zichtaar, wat worden veroorzaakt door het verschil:tussen de kamertem-peratuur en de temperatuur van de lucht die door het toestel worden uitgeblazen. • In de functie VERWARMEN konnenijdens het ontdooien soms wat waterdampen worden uitgestoten. (Alleen voor de modellen AY-AP18CE/AY-AP24CE)
HET TOESTEL BLAAST GEEN WARME LUCHT (Modellen AY-AP18CE/AY-AP24CE) Het toestel is bezig met voorverwarmen of ontdooien.
GEURTJES Er kunnen geurtjes van tapijten en meubelen worden opgezogen, die daarna werk worden uitgeblazen, evenals de geur van de onderdelen van de airconditioner.
KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluiden produeert. Dit geluid ontstaat door wrijving van het voorpaneel of andere componenten die uitzieten door temperatuurwijzigingen.	DE LUCHTUITLAAT VAN DE PLASMACLASTER GEEFT EEN GEUR AF Dit is de geur van ozon, afkomstig van de ionisator. De ozon concentratie is zeer laag en heeft geen negatieve invloed op uw gezondheid. De in de lucht vrijgeken ozon zal snel afbreken en de ozon concentratie in de kamer zal nicht oplopen.
licht ZOEMGELUID Dit is het geluid dat het toestel maakt wonneer het ionclusters genereert.

Controleer onderstaande punten wanner het toestel Niet maar behoren functioneert.

WANNEER HET TOESTEL NIET FUNCTIONEERT

• Controller of de stroomonderbreker is geactiveerd of de zekering is gesprongen. • Controller of de ventilatiejaloezeie goed geinstalleerd is. Alle lampen op het indicatorpaneel beginnen te knipperen wanner de ventilatiejaloezeie Niet geinstalleerd is.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controller de filters. Indien vuil, reinigen.	Controller de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies.	Controller of dethermostat op de juiste stand is ingesteld.
Controller of ramen en deuren goed gesloten+zijn.	Een groot+aantal mensen in de kamer kan er de oorzaak van zich dat de gewenste temperatuur nicht bereikt worden.	Controller de kamer op de aanwezigheid van toestellen die warmte{kunnen afgeven.

ALS HET TOESTEL NIET FUNCTIONEERT WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIERING ONTVANGT
Controller of de batterijen van de afstandsbediening leegল.	Probeer het signal opnieuw te verzenden door de afstandsbediening goed op het ontvangs-tvenster van het toestel terogram.	Controller of de batterijen met de polen in de juiste richting in de afstandsbediening� gelegd.

Neem contact op met de onderhoudsdienst wonneer de BEDRIJFS-lamp en de TIMER-lamp op het indicatorpaneel knipperen.
