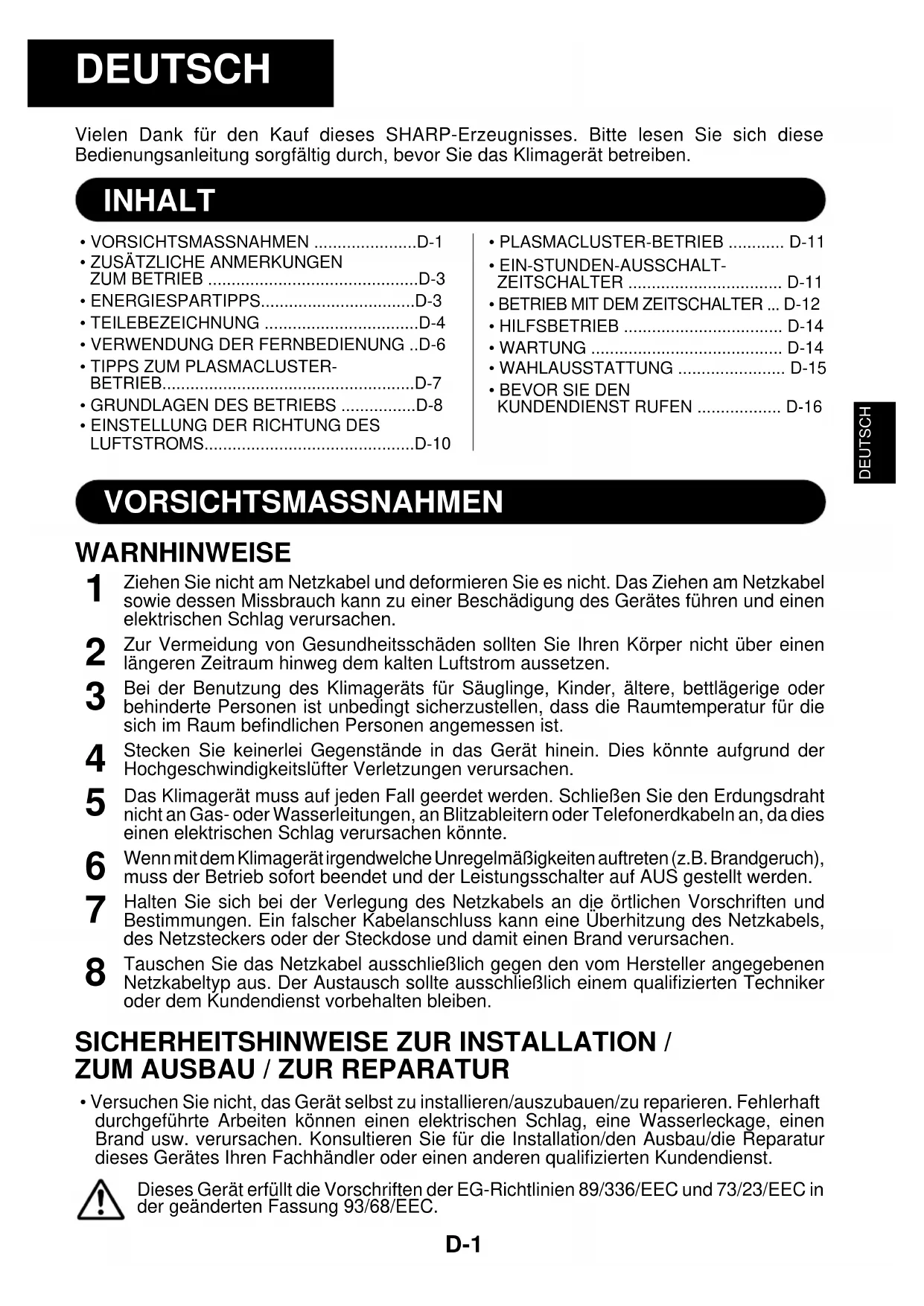

BEDIENUNGSANLEITUNG AHAP24CE SHARP

BEDIENUNGSCANLEITUNG

NOTICE D'UTILISATION

Vielen Dank für den Kauf these SHARP-Erzeugnisses.itte lessen Sie sich diese Bedienungsanleitung sorgfältig durch, bevor Sie das Klimagerat betreiben.

INHALT

VORSICHTSMASSNAHMEN D-1
ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB D-3
- ENERGIESPARTIPPS. D-3
- TEILEBEZEICHNUNG D-4
- VERWENDUNG DER FERNBEDIERUNG ..D-6
- TIPPS ZUM PLASMACLUSTER-BETRIEB. D-7
GRUNDLAGEN DES BETRIEBS D-8
EINSTELLUNG DER RICHTUNG DES LUFTSTROMS. D-10

PLASMACLUSTER-BETRIEB D-11
EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER D-11
BETRIEB MIT DEM ZEITSCHALTER ... D-12
HILFSBETRIEB D-14
WARTUNG D-14
WAHLAUSSTATTUNG D-15
BEVOR SIE DEN KUNDENDIENST RUFEN D-16

VORSICHTSMASSNAHMEN

WARNHINWEISE

1 Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowie dessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischen Schlag verursachen.
2 Zur Vermeidung von Gesundheitsschäden sollen den Sie ihren Körper nicht über einen längeren Zeitraum hinweg dem kalten Luftstrom aussetzen.
3 Bei der Benutzung des Klimagerats für Säuglinge, Kinder, ältere, bettlägerige oder befinderte Personen ist unbedingt sicherzustellen, dass die Raumtemperatur für die sich im Raum befindlichen Personen angemessen ist.
4 Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies konnte aufgrund der Hochgeschwindigkeitslufter Verletzungen verursachen.
5 Das Klimagerät muss auf jeder Fall geerdet werden. Schließen Sie den Erdungsdraht nicht an Gas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an, da dies einen elektrischen Schlag verursachen konnte.
6 Wenn mit dem Klimagerätrgendwelche Unregelmäßigkeiten auftreten (z.B. Brandgeruch), muss der Betrieb sofort beendet und der Leistungsschalter auf AUS gestellt werden.
7 Halten Sie sich bei der Verlegung des Netzkabels an die örtlichen Vorschriften und Bestimmungen. Ein falscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder der Steckdose und damit einen Brand verursichen.
8 Tauschen Sie das Netzkabel ausschließlich gegen den vom Hersteller angegebenen Netzkabeltyp aus. Der Austausch sollte ausschließlich einem qualifizierten Techniker oder dem Kundendienst vorbehalten bleiben.

SICHERHEITSHINWEISE ZUR INSTALLATION / ZUM AUSBAU / ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaft durchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand usw. verursachen. Konsultieren Sie für die Installation/den Ausbau/die Reparatur diesen Gerätes ihren Fachhändler oder einen anderen qualifizierten Kundendienst.

Dieses Gerät erfüllt die Vorschriften der EG-Richtlinien 89/336/EEC und 73/23/EEC in der geänderten Fassung 93/68/EEC.

VORSICHTSMASSNAHMEN

SICHERHEITSHINWEISE ZUM BETRIEB

1 Offnen Sie regelmäßig ein Fenster oder eine Tur, um den Raum zu lufen, besonders dann, wenn Sie mit Gas betriebene Geräte benutzen. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen.
2 Die Tasten nicht mit nassen Handen bedieten. Dies konnte einen elektrischen Schlag verursachen.
3 Aus Sicherheitsgründen sollen der Leistungsschalter ausgeschelt sein, wenn das Gerät für einen längeren Zeitraum nicht benutzt wird.
4 Überprüfen Sie den Montagerahmen regelmäß auf Verschleib und richtigen, festen Sitz.
5 Legen Sie keinerlei Gegenstände auf das Außergerät, und betreten Sie es nicht. Der Gegenstand oder die Person konnten in das Gerät hinein- bzw. hinunterfallen; dadurch konnten Beschädigungen bzw. Verletzungen verursacht werden.
6 Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und damit nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus, um Tiere oder Pflanzen aufzuziehen, verwendet werden.
7 Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät konnten die elektrischen Isolierungen Schadennehmen und einen elektrischen Schlag verursachen.
8 Blockieren Sie weder die Luftinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben.
9 Vor der Durchführung von Wartungs- oder Reinigungsrarbeiten muss in jedem Fall der Betrieb gestopt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter lauft, konnten Sie sich ansonsten Verletzungen zuziehen.
10 Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen.
11 Dieses Gerät ist nicht für die unbeaufsichtigte Benutzung durch Kleinkinder oder hilflose Personen ausgelegt.
Kleinkinder sollen beaufsichtigt werden, um auszuschreiben, dass sie these Gerät als Spielzeug benutzen.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG / INSTALLATION

• Schließen Sie die Klimaanlage unbedingt an ein Netz mit der angegebenen Spannung und Frenz an.
  Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise)sogar einen Brand verursachen.
• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausströmt. Dies können einen Brand verursachen.
  Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.
• Verlegen Sie den Ablaufschlauch jersey, um einen sanften Ablauf sicherzustellen. Ein unzureichender Ablauf kann den Raum, die Möbel etc. feucht werden setzen.
• Stellen Sie abhängig vom Aufstellungssort sichere, dass ein Kriechstromschutz oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden.

ZUSÄTZLICHEN ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

		INNENTEMP.	AUSSENTEMP.
KÜHLUNG	obere Grenze	32°C D.B. 43°C D.B.23°C W.B. -
	untere Grenze	21°C D.B. 21°C D.B.15°C W.B. -
HEIZUNG(nur AY-AP18CE/AY-AP24CE)	obere Grenze	27°C D.B. 24°C D.B.-18°C W.B.
	untere Grenze	20°C D.B. -8°C D.B.-9,5°C W.B.

D.B. = Trockenthalermometer

W.B. = Feuchthermometer

• Eine eingebaute Schutzvorrichtung sperr den Gerätebetrieb, wenn der entsprechende Temperaturbereich über-schritten wird.
  Am Luftauslass kann sich Kondenswasser bilden, wenn das Gerät bei einer Luftfeuchtigkeit von mehr als 80 Prozent kontinuierlich in der Betriebsart KUHLEN oder TROCKNEN lauft.

BEI STROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zu speichern.

Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfall aktiv wurden. Einige Ausnahme sind die Zeitschalter-Einstellungen.

Falls vor dem Stromausfall Zeitschalter-Einstellungen gemacht worden sind, müssen diese erneut eingestellt werden.

HINWEISE FÜR MODELLE AY-AP18CE/AY-AP24CE

VORHEIZFUNKTION

Be der Betriebsart HEIZEN startet der Innenufter nach dem Einsatz des Gerätes möglicherweise erst nach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird.

ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außergerät Eis bildet, liefert ein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während der Enteisung laufen die Innen- und Außenlufter nicht.
• Nach Beendigung der Enteisung setzen das Gerät automatisch den Betrieb im HEIZEN-Modus fort.

HEIZLEISTUNG

• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft Herauszieht und diese Wärme an den Raum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.
• Wenn die Heizleistung aufgrund geringer Außentemperatoren reduziert ist, sollenn Sie ein zusätzliches Heizgerät einsetzen.
• Es dauert eine Zeit lang, um den ganzen Raum aufzuwärmen und zu heizen, Denn diese Gerät arbeitet nach dem Prinz der erzwungenen Luftumwalzung.

ENERGIESPARTIPPS

Bei Berücksichtigung der nachfolgend aufgeführten Tipps, können Sie bei der Benutzung der Klimaanlage auf einfache Weise Energie sparen.

STELLEN SIE DIE RICHTIGE TEMPERATURE EIN

• Wenn Sie das Thermostat im Kühlen-Modus 1^ hoher als die gewünschte Temperatur einstellen (und bei den Modellen AY-AP18CE/AY-AP24CE im HEIZEN-Modus 2^ niedriger), sparen Sie ungebahr 10 Prozent Strom.
• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch.

VERMEIDEN SIE DIREKTES SONNENlicht UND ZUGLUFT

• Der Ausschluss von direktem Sonnenlicht während des Kuhlbetriebes reduziert den Stromverbrauch.
• Schlieben Sie während des Kuhlbetriebes die Fenster und Turen (bei den Modellen AY-AP18CE/AY-AP24CE auch während des Heizbetriebes).

STellen Sie DIE RICHTUNG DES LUFTSTROMS RICTIG EIN, UM DIE BESTMOGLICHE LUFTZIRKULATION ZU ERREICHEN

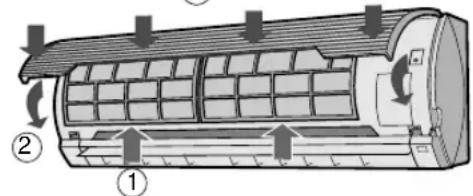

HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGsfähIGEN BETRIEB SICHERZUSTellen

NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS TRENNNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINweg NICT BENUTZT WIRD

• Das Gerät verbraucht auch bei Nichtbenutzung eine geringe Menge Strom.

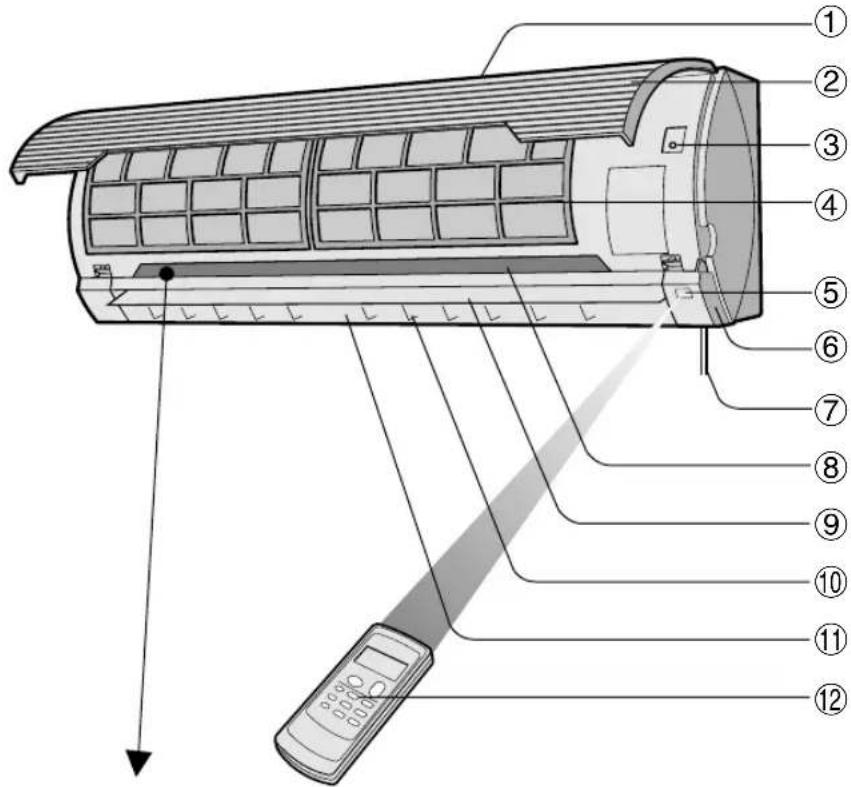

ZIMMERGÄT

① Einlass (Luft)
② Öffnungsklappe
③AUX.-Taste
④ Luftfilter
⑤Empfänger-Fenster

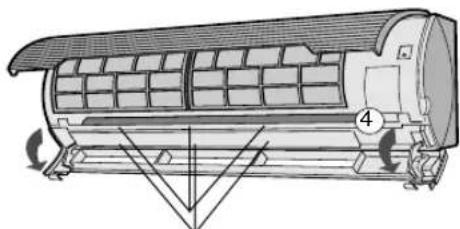

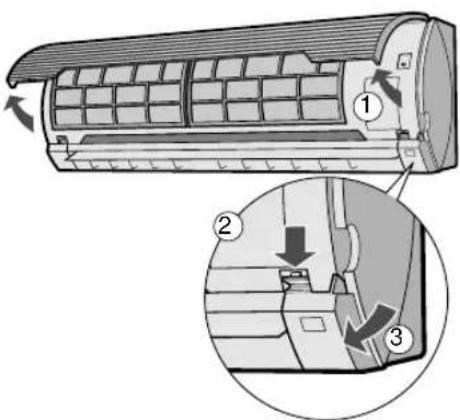

⑥ Lamellen-Einheit Offnen, um das Klimageratinnen zu reinigen.
⑦Netzkabel (nur AY-AP18CE/AH-AP18CE)

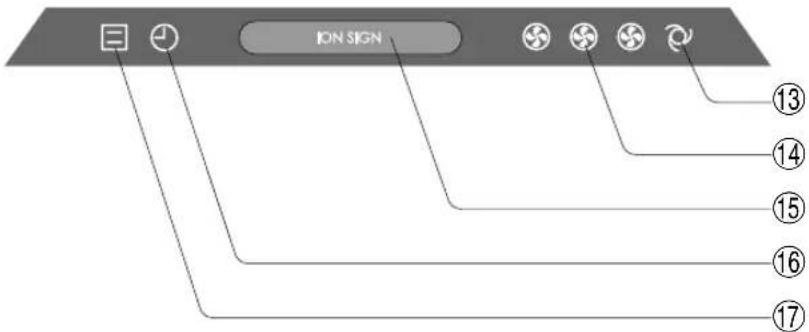

⑧Anzeigefeld
⑨ Lamelle zur vertikalen Einstellung
⑩ Lamelle zur horizontalen Einstellung
① Auslass (Luft)
② Fernbedienung
③ AUTOM.LUFTERDREHZAHL-Lampe (Grun
④ LUFTERDREHZAHL-Lampe (Grun
PLASMACLUSTER-Lampe (Blau, Grun)
ZEITSCHALTER-Lampe (Orange
⑦BETRIEBS-Lampe (Rot)

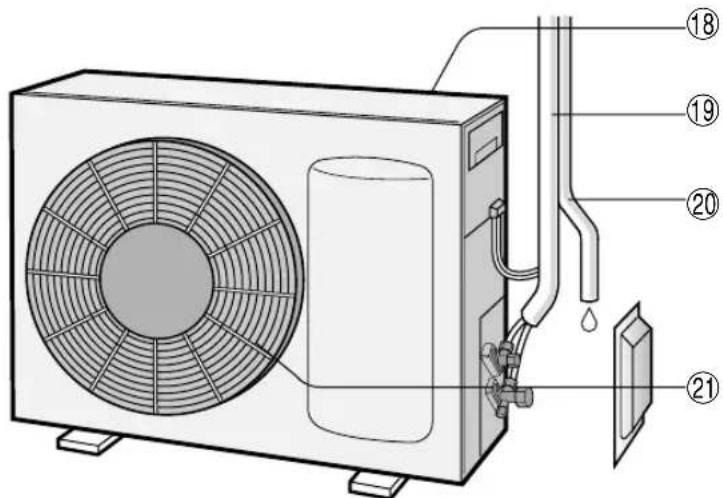

AUSSENGERAT

Einlass (Luft)
⑨ Kuhlmitelrohr und Verbindungskabel
2 Entwasserungsschlauch
② Auslass (Luft)

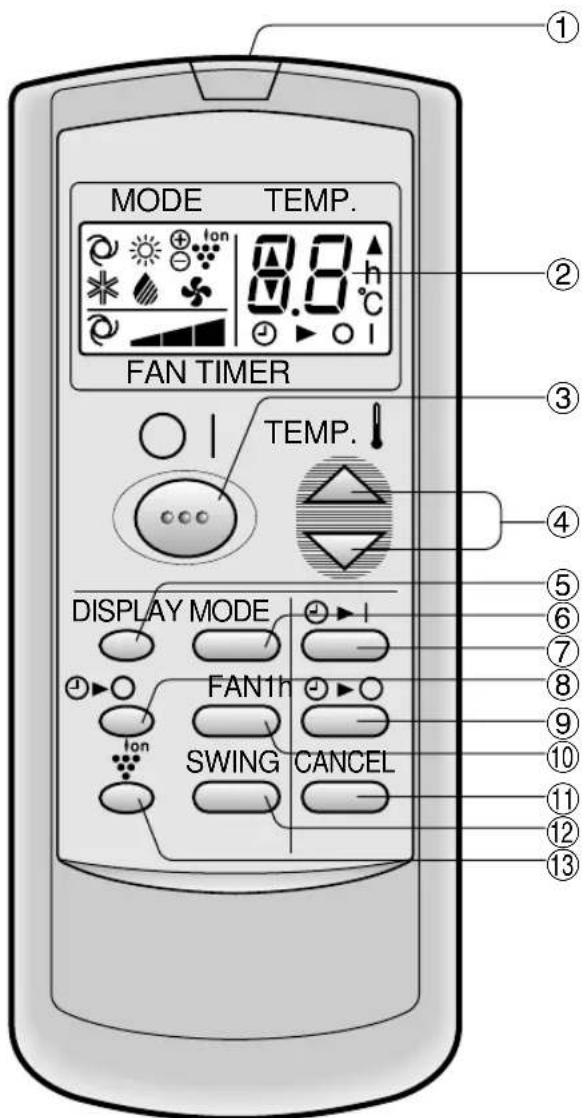

FERNBEDIENUNG

① SENDER
②ANZEIGE (Flüssigkristallanzeige)
③ EIN-/AUS-Taste
(4)THERMO. (Thermostat)-Taste
⑤ANZEIGE-Taste
⑥ MODUS-Taste (für die Wahl der Betriebsart)

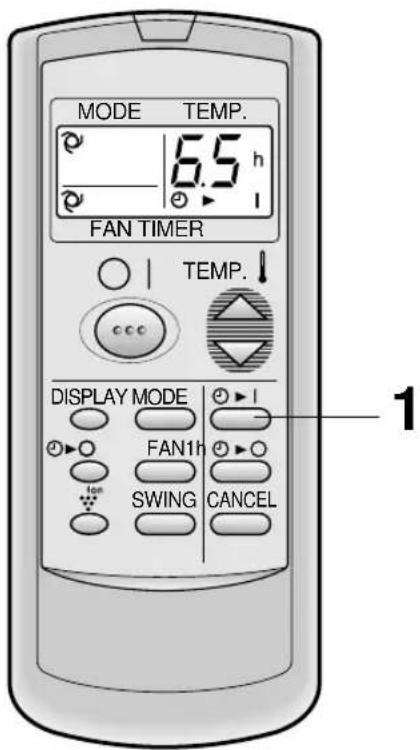

⑦ZEITSCHALTER AN-Taste (zur Einstellung der Einschlzeit)
EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste

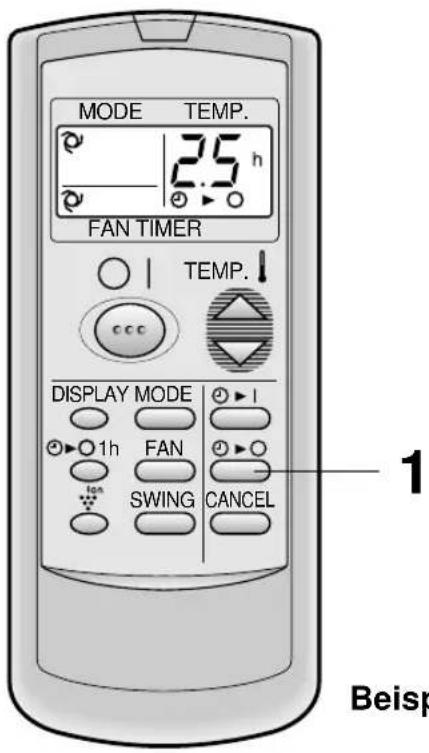

ZEITSCHALTER AUS-Taste (zur Einstellung der Ausschaltzeit)
LüFTER-Taste

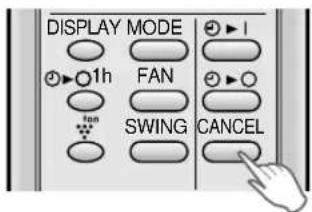

⑪ZEITSCHALTER-ABBRUCH-Taste
SCHWUNG-Taste (für die Einstellung des Luftstroms)

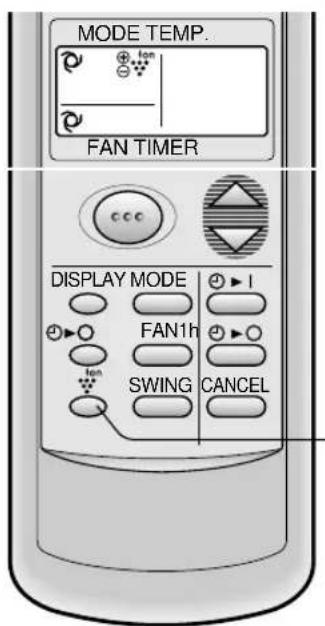

⑬PLASMACLUSTER-Taste

Das Symbol fur die Betriebsart HEIZEN st nur bei den Modellen AY-AP18CE/AY-AP24CE vorhanden)

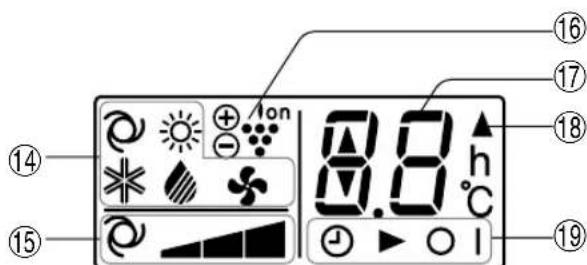

DIE FLUSSIGKRISTALLANZEIGE DER FERNBEDIENUNG

⑭BETRIEBSSYMBOLE

:AUTOM. HLEN

: HEIZEN : BROCKNEN : NUR FFTEN (nur für AY-AP18CE/AY-AP24CE)

⑤ LUFTERGESCHWINDIGKEITSSYMBOLE

:AUTOM.:MaE:Einstellung

16PLASMACLUSTER-SYMBOL
17ANZEIGE FÜR TEMPERATURE UND HERABZAHLEN DES ZEITSCHALTERS
⑱SENDERSYMBOL
19 ANZEIGE FÜR ZEITSCHALTER EIN/AUS Zeigt die Einstellung Zeitschalter Ein oder Aus an.

Das Symbol fur die Betriebsart HEIZEN ist nur bei den Modellen AY-AP18CE/ AY-AP24CE vorhanden)

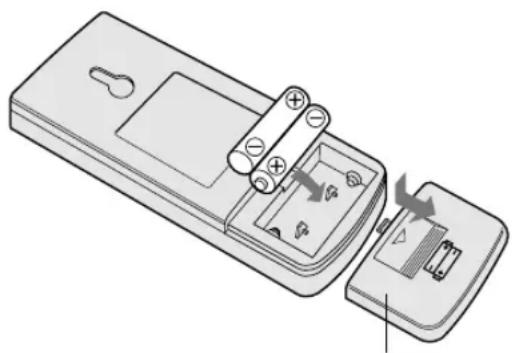

EINLEGEN DER BATTERIEN Verwenden Sie zwei AAA (R03)-Batterien.

1 Batterieabdeckung auf der Rückseite der Fernbedienung abnehmer.
2 Legen Sie Batterien in das Batteriefach ein; achten Sie darauf auf die richtige Ausrichtung der und Polarität.

• Auf dem Display werden Linien angezeigt, wenn die Batterien richtig eingelegt wurden.

3 Batterieabdeckung wieder anbringen.

Batterieabdeckung

HINWEISE:

• Bei normaler Benutzung beträgt die Lebensdauer der Batterie ungefahr ein Jahr.
• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterien austauschen.
• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäß Funktioniert, behmen Sieitte die Batterien hereus und legen Sie sie nach ca. 30 Sekunden wieder ein.
• Nehmen Sie die Batterien aus der Fernbedienung hersaus, wenn Sie das Gerät über einen längeren Zeitraum hinweg nicht benutzen.

DIE VERWENDUNG DER FERNBEDIERUNG

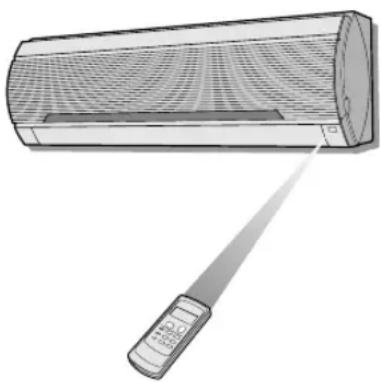

Richten Sie die Fernbedienung auf das Empfängerfenster des Hauptgerätes und drücken Sie die gewünschte Taste. Beim Empfang des Signals erzeugt das Geräte einen Piepton.

• Stellen Sie sich, dass sich zwischen der Fernbedienung und dem Gerät keine Vorhänge oder anderere Gegenstände befinden.
  Die Fernbedienung Funktioniert aus einer Entfernung von bis zu 7 Metern.

VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sieitte die Gardinen.
• Die Benutzung einer leichtentzündlichen Leuchtstoffrähe im selbst Raum kann die Übertragung des Signals möglicherweise stären.
• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selbst Raum benutzten Gerätes gesendeten Signale beeinflusst werden.
• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfährungen als auch eine Beschädigung der Fernbedienung zu verhindern.

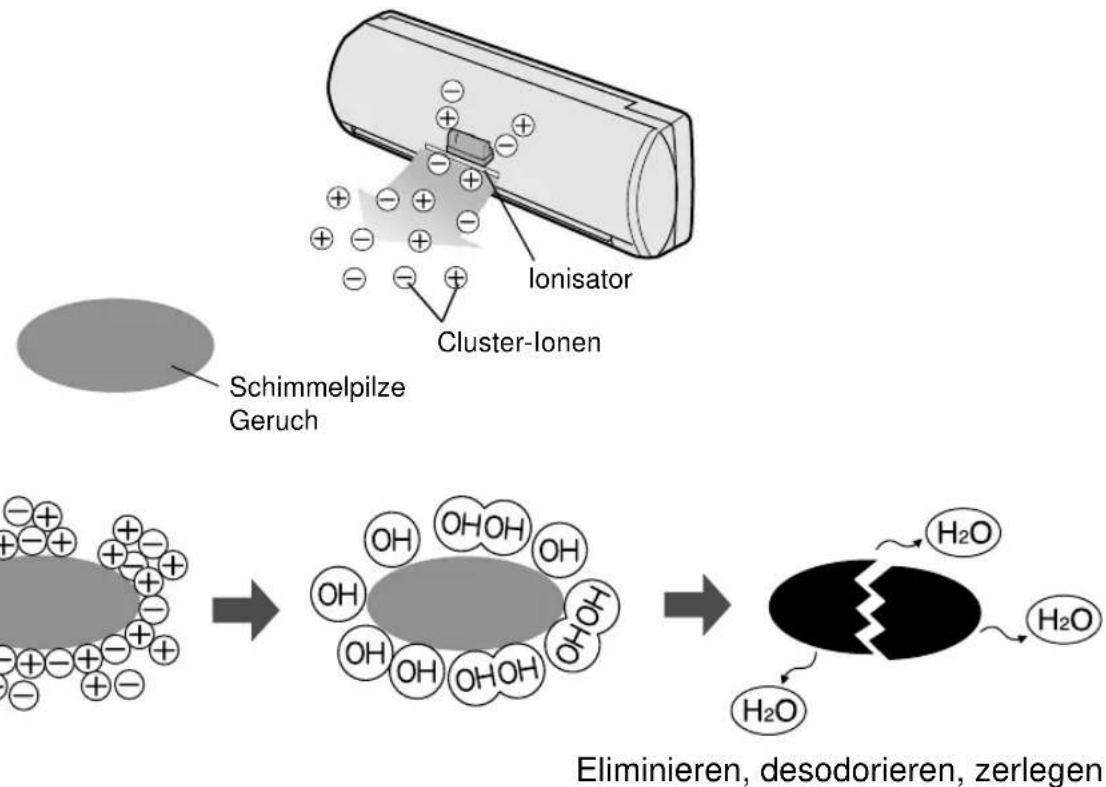

TIPPS ZUM PLASMACLUSTER-BETRIEB

Der Ionisator im Klimagerät gibt Cluster-lonen in den Raum frei, die eine kollektive Masse von positiven und negativen lonen darstellen.

Die Cluster-lonen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Molekule.

LUFTREINIGUNGSBETRIEB

Die in die Luft freigegeben Cluster-lonen halten die Luft in Ihrem Raum sauber.

ERFRISCHUNGSBETRIEB

Negative Cluster-lonen, wie sie auch in der natürlichen Umwelt existieren, werden mit erhöhter Rate in ihre Raumluft freiGegeben und halten Ihnen bei ihrer physischen und mentalen Erfrischung.

Lesen SieitteSeite11fur die Bedienung.

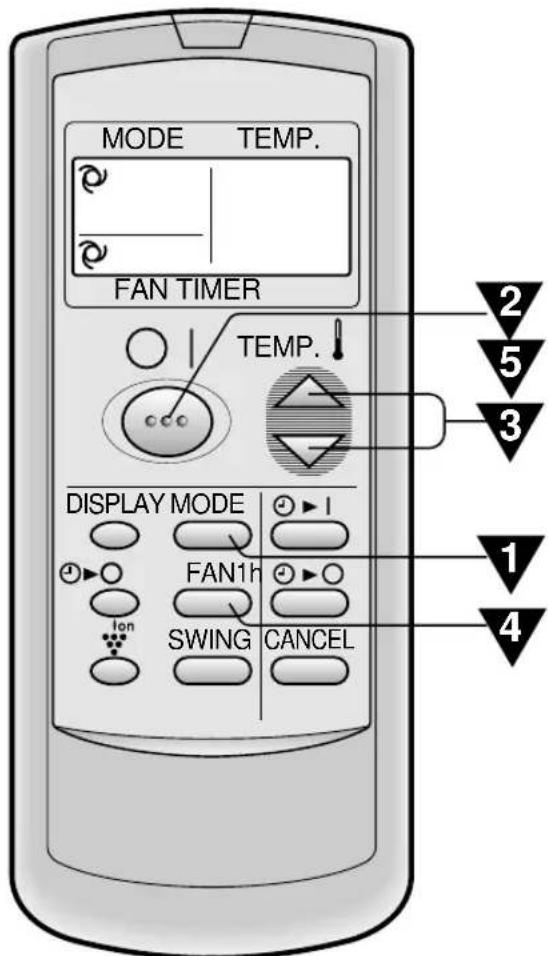

Drücken Sie zum Auswahlen des Betriebsmodus die MODUS-Taste.

AUTOM. HEIZEN KUHLEN TROCKNEN NUR LUFTER

(HEIZEN ist nur für AY-AP18CE/AY-AP24CE)

Drücken Sie die EIN-/AUS-Taste, um den Betrieb zu starten.

Die rote BETRIEBS-Lampe ( am Gerat leuchtet.

Drücken Sie zur Einstellung der gewünschten Temperatur die THERMO.-Taste.

AUTOM./TROCKENBETRIEB

Die Temperatur kann in 1^ Stufen innerhalb eines Bereiches von 2^ hoher oder 2^ niedriger als die von der Klimaanlage automatisch bestimmten Temperatur geändert werden.

KUHLEN (HEIZEN für AY-AP18CE/AY-AP24CE) BETRIEB

Die Temperatur kann innerhalb eines Bereiches von 18 bis 32^ eingestellt werden.

NUR LÜFTER-BETRIEB

Die Temperatureinstellung kann nicht durchgeführrt werden.

Drücken Sie zur Einstellung der gewünschten Lüftergeschwindigkeit die LÜFTER-Taste.

AUTOM. SCHWACH NIEDRIG HOCH

• Im TROCKNEN-Modus ist die Lüftergeschwindigkeit auf AUTO voreingestellt und kann nicht verändert werden.
• Im NUR LÜFTER-Modus kann die Lüftergeschwindigkeit nicht auf AUTO eingestellt werden.

Drücken Sie zum Ausschalten des Gerätes noch einmal die EIN-/AUS-Taste.

Die rote BETRIEBS-Lampe ( am Gerat erlischt.

TIPPS ZUR BETRIEBSART AUTOM.

Im AUTOM.-Modus werden automatisch sowohl die Temperatur-Einstellung als auch der Modus entsprechend der beim Einschalten des Gerätes herrschenden Raum- und Außentemperatur gewählt.

Betriebsarten und Temperatur-Einstellungen für die Modelle AH-AP18CE/ AH-AP24CE

Raumtemp. zu Beginn des Betriebes	Automatischer Betrieb
	Betrieb Thermostatinstellung
Unter 24°C TROCKNEN Raumtemperatur zu Beginn
24°C-26°C	Kühlen	24°C
26°C-28°C	Kühlen	25°C
Über 28°C	Kühlen	26°C

Betriebsarten und Temperatur-Einstellungen für die Modelle AY-AP18CE/AY-AP24CE

Raumtemp. zu Beginn des Betriebes	Automatischer Betrieb
	Betrieb Thermostatstellung
Unter 21°C HEIZEN	23°C
21°C-24°C	TROCKNEN	Raumtemperatur zu Beginn
24°C-26°C	KÜHLEN	24°C
26°C-28°C	KÜHLEN	25°C
Über 28°C	KÜHLEN	26°C

TIPPS ZUR LÜFTERDREHZAHL-LAMPE

Während des Betriebes leuchtet die LÜFTERDREHZAHL-Lampe in 3 Stufen (2 Stufen für TROCKNEN-Betrieb) auf dem Anzeigenfeld der Einheit zur Anzeige der Lüfterdrehzahl auf.

Wenn die Lüfterdrehzahl auf Wenn die Lüfterdrehzahl auf AUTOM. gestellt wurde manuell gestellt wurde

Sanfte

Drehzahl

Niedrige

Drehzahl

Hohe

Drehzahl

Die AUTOM. LÜFTERDREHZAHL-Lampe leuchtet auf.

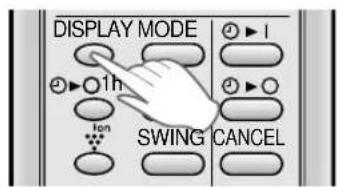

Zum Abschalten der Lüfterdrehzahlampede ANZEIGE-Taste drucken. Die PLASMACLUSTER-Lampe erlischt auch.

VERTIKALER LUFTSTROM

Für optimalen Komfort ist die Luftstromrichtung in jeder Betriebsart automatisch wie folgt voreingestellt:

Betriebsarten Kühlen und TROCKNEN Horizontaler Luftstrom

NUR LÜFTER-BETRIEB

(und HEIZEN fur AY-AP18CE/AY-AP24CE)

Diagonaler Luftstrom

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHUNG

Drucken Sie einmal die SCHWUNG-Taste auf der Fernbedienung.

Die Lamellen fur den vertikalen Luftstrom andern kontinuierlich ihren Winkel.

Drucken Sie die SCHWUNG-Taste noch einmal, sobald sich die senkrechten Einstellungsmalien in der gewünschten Position befinden.

• Die Lamellen beenden ihre Bewegung innerhalb des in der rechten Abbildung aufgeführten Bereiches.
  Die eingestellte Position wird gespeichert und bei der nachsten Inbetriebnahme des Gerätes automatisch wieder eingestellt.

Einstellbereich

Betriebsarten KühLEN und TROCKNEN

NUR LÜFTER-BETRIEB (und HEIZEN für AY-AP18CE/AY-AP24CE)

Der Einstellbereich ist kleiner als der SCHWUNG-Bereich, um ein Tropfen des Kondenswassers zu vermeiden.

Der Bereich ist groß, damit der Luftstrom direkt auf den Boden gerichtet werden kann.

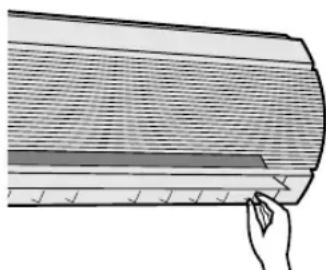

HORIZONTALER LUFTSTROM

Halten Sie die waagerechten Einstellungslamellen wie darüber-stehend gezeigt fest und stellen Sie die Luftstromrichtung ein.

VORSICHT

Versuchen Sie niemals, die Lamellen fur den vertikalen Luftstrom manuell einzustellen.

• Die manuelle Einstellung der senkrechten Einstellungsmalellen kann eine Fehlfunktion verursachen, wenn die Einstellung mit der Fernbedienung ausgefuhrt wird.
• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KühLEN oder TROCKNEN für einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kann dies zu Kondensation führen.

Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klimagerät mit der sanften Ventilatordrehzahl "SOFT" (sanfte Drehzahl) über einen längeren Zeitraum hinweg betreiben.

An den Lamellen konnte sich Kondensat bilden.

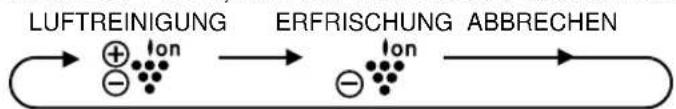

Cluster-lonen und negative lonen werden in den Raum freigegeben, halten die Luft im Raum sauber und halten Ihnen bei ihrer physischen und mentalen Erfrischung.

LUFTREINIGUNGSBETRIEB : In die Luft freigegebene Cluster-lonen eliminieren durch die Luft getragene Schimmelpilze und desodorieren/zerlegen Geruch erzeugende Molekule. ERFRISCHUNGSBETRIEB : In die Luft freigegebene negative lonen halten Ihnen bei ihrer physischen und mentalen Erfrischung.

1 Drucken Sie während des Betriebes die PLASMA-CLUSTER-Taste, um die Betriebsart auszuwahlen.

• Im LUFTREINIGUNGSBETRIEB leuchtet die blaue PLASMACLUSTER-Lampe an der Einheit auf.
• Im ERFRISCHUNGSBETRIEB leuchtet die grüne PLASMACLUSTER-Lampe an der Einheit auf.

DEAKTIVIEREN

Drucken Sie die PLASMACLUSTER-Taste, bis das PLASMACLUSTER-Symbol auf dem Fernbedienungsdisplay erlischt.

Die PLASMACLUSTER-Lampe an der Einheit erlischt.

HINWEIS:

Die Einstellung des PLASMACLUSTER-Betriebs wird gespeichert und nach dem nachsten Einsatz arbeitet das Klimagerätes in derselben Betriebsart.
- Um die PLASMACLUSTER-Lampe auszuschalten, drücken Sie die ANZEIGE-Taste.

EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER

Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt ist, beendet das Gerät seinen Betrieb nach einer Stunde.

1 Drücken Sie die EIN-STUNDEN-AUSSCHALT-ZEIT-SCHALTER-Taste.

Die Fernbedienung zeitt 一 ^ 一 一 ^ 一 an.
Die orange ZEITSCHALTER-Lampe ( ) am Gerät leuchtet auf.
- Das Gerät beendet seinen Betrieb nach einer Stunde.

DEAKTIVIEREN

Drucken Sie die ABRUCH-Taste.

Die orange ZEITSCHALTER-Lampe () am Gerät erlischt. Oder schalten Sie das Gerät durch Betätigung der EIN-/ AUS-Taste aus.
Die rote BETRIEBS-Lampe (und die orange ZEIT-SCHALTER-Lampe (口) am Gerat erloschen.

HINWEISE:

• Der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb hat gegenüber dem ZEITSCHALTER EIN- und ZEITSCHALTER AUS-Betrieb Priorität.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betrieb eingestellt wird, während das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor eingestellten Bedingungen.
• Wenn Sie das Gerät vor dem Aktivieren des EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebes eine weitere Stunde in Betriebnehmen möchten, müssen Sie während des Betriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.

ZEITSCHALTER AUS

Die Einheit schaltet sich entsprechend ihren Einstellungen automatisch ab.

Die Zeitschalter-Dauer kann von minimal 0,5 Std. (30 Minuten) bis zu 12 Std. eingestellt werden.

Bis zu 9,5 Std. kann in Stufen von 0,5 Std. (30 Minuten), und von 10 bis 12 Std. in Stufen von 1 Std. eingestellt werden.

Richten Sie die Fernbedienung auf das Signaempfangsfenster an der Einheit.

1 Drücken Sie die ZEITSCHALTER AUS-Taste (O) und stellen Sie die gewünschte Zeit ein.

Die Zeiteinstellungändert sich beim Drücken der Taste wie folgt:

Halten Sie für eine schnelle Einstellung die Taste gedrückt.

Die orange ZEITSCHALTER-Lampe ( Lam Gerät leuchtet auf.
- Beim Empfangen des Signals erzeugt das Geräte einen Piepton.
- Die Zeiteinstellung wird heruntergebnlt, um die verbleibende Zeit anzuzeigen.

Beispiel: Wenn Sie den Ablauf 2,5 Std. später stoppen wollen.

TIPPS ZUM BETRIEB MIT VORGEGBENER AUSSCHALTZEIT

Wenn der ZEITSCHALTER AUS-Modus eingestellt ist, wird die Temperatur automatisch eingestellt, um zu verhindern, dass es im Raum extrem warm oder zu kalt wird, während Sie schlafen. (Automatische Schlaffunktion)

BETRIEBSART KühLEN/TROCKNEN:

• Wenn das Klimagerät eine Stunde gelaufen ist, erhöht sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 1^ .

BETRIEBSART HEIZEN:

(nur für die Modelle AY-AP18CE/AY-AP24CE)

• Wenn das Klimagerät eine Stunde gelaufen ist, verringiert sich die Temperatur-Einstellung im Vergleich zur ursprünglichen Thermostat-Einstellung um 3^ .

HINWEIS:

Die automatische Schlaffunktion wird im NUR LUFTER-Modus nicht aktiviert.

ZEITSCHALTER-ABBRUCH

Drucken Sie die ABRUCH-Taste.

Die orange ZEIT-SCHALTER-Lampe

am Gerat erlischt.

ÄNDERUNG DER ZEITSCHALTER-EINSTELLUNG

Drücken Sie die ZEITSCHALTER-Taste, die Sie ändern wollen (ZEITSCHALTER AUS oder ZEITSCHALTER AN) und ändern Sie die Zeiteinstellung.

ZEITSCHALTER AN

Die Einheit wird entsprechend ihren Einstellungen automatisch einschalten.

Die Zeitschalter-Dauer kann von minimal 0,5 Std. (30 Minuten) bis zu 12 Std. eingestellt werden.

Bis zu 9,5 Std. kann in Stufen von 0,5 Std. (30 Minuten), und von 10 bis 12 Std. in Stufen von 1 Std. eingestellt werden.

Beispiel: Wenn Sie nach 6,5 Std. die gewünschte Raumtemperatur haben wollen.

Richten Sie die Fernbedienung auf das Empfängerfenster am Gerät.

1 Drucken Sie die ZEITSCHALTER AN-Taste (O|I).

Die Zeiteinstellungändert sich beim Drucken der Taste wie folgt:

Halten Sie für einechnelle Einstellung die Tastes gedrückt.

Die orange ZEITSCHALTER-Lampe ( Pam Gerat leuchtet auf.
- Beim Empfangen des Signals erzeugt das Geräte einen Piepton.
- Die Zeiteinstellung wird heruntergebnlt, um die verbleibende Zeit anzuzeigen.

Wie gewünscht Betriebsart, Temperatur, die Lüfterdrehzahl-Einstellung und den PLASMA-CLUSTER-Betrieb auswahlen.

• Wenn Sie zusammen mit dem ZEITSCHALTER AN die Temperatur einstehen, wird diese im Display 5 Sekunden lang angezeigt, und dann kehr das Display wieder zur Zeitanzeige darüber.
• Wenn Sie die Einstellung nicht ändern, arbeitet die Einheit mit der letzten Einstellung.
• Das Gerät schaltet sich vor der eingestallen Zeit ein, und sorgt darüber, dass die gewünschte Raumtemperatur zur programmierten Zeit erreicht wird. (Weckfunktion)

HINWEISE FÜR ZEITSCHALTER-EINSTELLUNG UND -BETRIEB

Die letzte Zeitschalter-Einstellung wird gespeichert und auf der Anzeige der Fernbedienung bei der Einstellung des ZEITSCHALTER AUS oder ZEITSCHALTER AN als{nachste Zeit angezeigt.
- Der ZEITSCHALTER AUS oder ZEITSCHALTER AN konnen nicht zusammen eingestellt werden.

Die letzte ZEITSCHALTER-Einstellung wird aktiviert.

• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER gesetzt wurde, kann weder der ZEITSCHALTER AUS noch der ZEITSCHALTER AN gesetzt werden.
• Wenn der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER während des ZEITSCHALTER AUS oder ZEITSCHALTER AN-Betriebes gesetzt wird, wird der ZEITSCHALTER AUS oder ZEITSCHALTER AN beendet.

Wenden Sie diesen Modus an, wenn die Fernbedienung nicht zur Verfügung stehen.

EINSCHALTEN

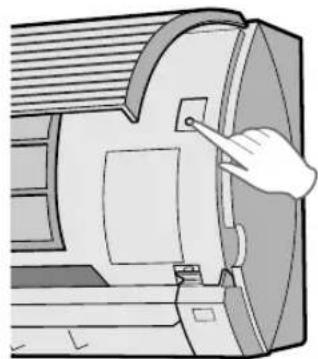

Heben Sie die Frontplatte des Zimmergerats ab und drucken Sie die AUX.-Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe ( ] am Gerat leuchtet und das Gerät startet seinen Betrieb im AUTOM.-Modus.
Die Lüftergeschwindigkeit und Temperatur-Einstellung sind auf AUTOM. gestellt.

AUSSCHALTEN

Drucken Sie noch einmal die AUX.-Taste auf dem Bedienfeld.

Die rote BETRIEBS-Lampe ( ) am Gerät erlischt.

HINWEIS:

Wenn Sie die AUX.-Taste während des Normalbetriebes drucken, schaltet sich das Gerät aus.

WARTUNG

INNENREINIGUNG DES KLIMAGERÄTES

1 Stellen Sie sicher, dass Sie das Netzkabel von der Wandsteckdose abtrennen oder dass Sie den Stromkreis-Unterbrecher ausschalten.
2ÖFFNEN SIE DIE LAMELLEN-EINHEIT.

① Heben Sie die Öffnungsklappe an.
② Drücken Sie beiden Haken auf der linken und der rechten Seite nach unten und{lassen Sie die Sperrvorrichtung anschließend los.
③Ziehen Sie die Lamelleneinheit nach vorne heraus.
④ Lassen Sie die Einheit vorsichtig nach vorne hinab offen.

3 REINIGEN SIE DIE INNENSEITE DES KLIMAGERÄTES. Stellen Sie sich, dass sich innen der Ventilator nicht dreht. Entfern den Staub mit einem Staubsauger oder wischen Sieihn mit einem trockenen Tusch weg.
4 SCHLIESSEN SIE DIE LAMELLEN-EINHEIT.

1 Heben Sie die Lamellen-Einheit an und schieben Sie sie an ihren Platz zurück.
2 Stellen Sie sicher, dass beiden Haken auf der linken und rechten Seite eingerastet und die drei Stützen fest eingepasst sind.
3 Schlieben Sie die Offnungsklappe.

Stützen

5 SchlieBen Sie das Netzkabel wieder an der Wandsteckdose an oder schalten Sie den Stromkreis-Unterbrecher wieder an.
6 Stellen Sie safer, dass keine der Lampen auf dem Anzeigefeld blinkt. Wenn die Lamelleneinheit nicht wieder richtig installiert wurde, setzt die Sicherheitseinrichtung ein, die die Lampen blinken lasst und den Betrieb des Gerätes verhindert. Installieren Sie in einem solchen Fall die Lamelleneinheit erneut und achten Sie darauf auf ordnungsgemäß Installation. Drücken Sie die ON/OFF-Taste auf der Fernbedienung und prufen Sie, ob das Gerät einwandfrei arbeitet.

Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netzkabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

REINIGUNG DER FILTER

Die Luftfilter sollenn alle zwei Wochen gereinigt werden.

1 SCHALTEN SIE DAS GERÄT AUS.

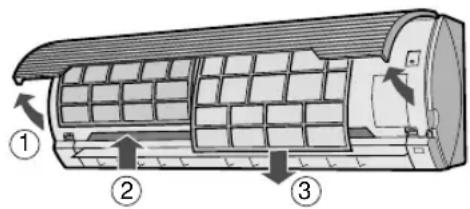

2 ENTNEHMEN SIE DIE FILTER.

① Heben Sie die Öffnungsklappe an.
② Drücken Sie die Luftfilter leicht nach oben, um sie aus der Halterung zu halten.
③Ziehen Sie die Filter nach unten heraus.

3 REINIGEN SIE DIE FILTER.

Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter verschmutzt sein, konnen Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

4 SETZEN SIE DIE FILTER WIEDER EIN.

① Setzen Sie die Filter wieder in die Ursprungspositionen ein.
2 SchlieBen Sie die Öffnungsklappe.
③ Drücken Sie fest auf die Pfeilmarkierung auf der Klappe, damit sie einrastet.

REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beiden mit einem weichen Tuch ab.
• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einen elektrischen Schlag verursachen oder das Gerät beschädigten können.
• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, kein Scheuermittel und keine starken Lösungsmittel.

WARTUNG NACH ENDE DER KLIMAGERATE-SAISON

1 Lassen Sie das Gerät etwa einen halben Tag lang im NUR LUFTER-Betrieb laufen, damit die Mechanik vollständig trocknen kann.
2 Beenden Sie den Betrieb und trennen Sie das Gerät vom Netz ab. Schalten Sie den Leistungsschalter aus, falls Sie einen ausschließlich für das Klimagerät installiert haben.
3 Reinigen Sie die Filter und setzen Sie sie anschließend wieder ein.

WARTUNG VOR BEGINN DER KLIMAGERATE-SAISON

1 Stellen Sie sicher, dass die Luftfilter sauber sind.
2 Stellen Sie sicher, dass weder Luftseinlass noch Luftauslass blockiert werden.
3 Kontrollieren Sie die Befestigung des Außergerats regelmäß auf Verschleib und vergewissern Sie sich, dass es fest angebracht ist.

WAHLAUSstattUNG

Luftreinigungsfilter

Während des Betriebes des Klimagerates reinigt der Luftreinigungsfilter die Luft von Staub und Tabakrauch und gibt saubere Luft ab.

Das im Luftreinigungsfilter verwendete antibakterielle Apatit-Material unterbindet die Aktivitäten von absorbierten Krankheitserregern und anderen Keimen.

Der Wegwerffilter solte ungebahr alle 3~6 Monate ausgetauscht werden.

Die Filter sind bei Ihrm Fachhändler erhältlich.

Typ AZ-F1800C

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin:

GERÄT LÄUFT NICT Das Gerät lαuft nicht, wenn es direkt nach dem Ausschalten wieder eingeschaltet wird. Das Gerät lαuft nicht direkt nach dem Ändern des Betriebsmodus. Dadurch wird der interne Mechanismus geschützt. Warten Sie 3 Minuten, bevor Sie das Gerät in Betriebnehmen.	SCHWINGGERÄUSCHE Bei den sanften Schwinggeräuschen handelt es sich um das im Inneren des Gerätes fließende Kühlmittel.
	WASSERDAMPF ·Beim Betrieb im KühLEN- oder TROCKEN- Modus kann am Luftauslass manchmal Wasserdampf sightbar werden. Grund damit der Unterschied zwischen der Raumtemperatur und der Temperatur der vom Gerät ausgeblasenen Luft. ·Bei der Betriebsart HEIZEN kann während der Enteisung unter Umständen Wasserdampf aus dem Außererät ausfließen. (Nur bei den Modellen AY-AP18CE/AY-AP24CE)
DAS GERÄT LIEFERT KEINE WARMLUFT (Modelle AY-AP18CE/AY-AP24CE) Das Gerät heizt vor oder enteist.
GERÜCHE In das Gerät und die inneren Komponenten der Klimaanlage eingetretene Teppich- und Möbelgerüche werden unter Umständen direkt nach der Installation vom Gerät ausgegeben.
KNACKEN Möglicherweise wird vom Gerät ein Knacken produziert. Dieses Geräusch entsteht durch die Reibung der Frontplatte oder durch andere Komponenten, die sich aufgrund der Temperaturveränderung ausdehnen.	AM LUFTAUSLASS DES PLASMACLUSTERS AUSTRETENDER GERUCH Die ist der vom lonisator erzeugte Ozongeruch. Die Koncentration des Ozons ist sehr gering und hat keinen negativen Einfluss auf ihre Gesundheit. Das in die Luft freigesetzte Ozon zersetzt sich schnell und die Koncentration im Raum erhöht sich nicht.
AUSGABE EINES LEISEN SUMMGERÄUSCHES Dies ist der Ton, der ausgegeben wird, wenn das Geärton lonen-Cluster erzeugt.

Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sieitte zunachst die nachfolgend aufgeführten Punkte, bevor Sie einen Kundendienst rufen:

DAS GERÄT ARBEITET NICT

• Überprüfen Sie, ob der Lamellen-Einheit gefallen oder die Sicherung Herausgesprungen ist. • Prüfen Sie, ob die Lamellen-Einheit richtig installiert ist. Wenn die Lamellen-Einheit nicht richtig installiert ist,blinken alle Lampen auf dem Anzeigefeld.

DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICT WIRKUNGSVOLL
Überprüfen Sie die Filter. Reinigen Sie die Filter im Falle einer Verschmutzung.	Überprüfen Sie das Außen-genät, um sicherzustellen, dass weder Luftelinlass noch Luftauslass auf irgendene Weise blockiert sind.	Stellen Sie safer, dass das Thermostat richtig eingestellt ist.
Stellen Sie safer, dass alle Fenster und Türen fest verschlossen sind.	Wenn sich sehr viele Personen in einem Raum aufhalten, kann die gewünschte Temperature möglicherweise nicht erreicht werden.	Überprüfen Sie, ob im Raum irgendwelche Wärme erzeugenden Geräte in Betrieb sind.

DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICT
Überprüfen Sie, ob die Batterien der Fernbe-dienung alt oder schwach sind.	Versuchen Sie noch einmal, das Signal zu senden, indem Sie die Fernbedienung besteht auf das Empfängerfenster des Gerätes*Richten.	Überprüfen Sie, ob die Batterien mit der richtigen Polarityt in die Fernbe-dienung eingelegt worden sind.

Bitte rufen Sie einen Kundendienst, wenn die BETRIEBS-Lampe und die ZEITSCHALTER-Lampe auf dem Anzeigefeld blinken.

1 ETEINDRE L'APPAREIL

2 ENLEVER LES FILTRES

AEITOYPΓIA ΠPOθEPMANΣHΣ

Kata n a eioupyia OEPMANsH, o avuotnpac tnc eoTepiknc movaac mnpei va myekivnoe iya duo eoc neve Tnna utepa ano tvv ekivnon tnc movaac, npokieevou va anopexxtheta n Edooc kpuou aepa ano tvnuva.

AEITOYPTIA ANOYEH2

Otav oxnatiotei nayoc otov evaalaknt thepootntac tnc eEwterpiknc movaac kata tn diapkeia tnc aeitoupyias OEPMANzH, ia automat ouokun anouuqns napexi thepootnta yia nepinou 5-10 5eTTa wotve a anouuxei o npoc. Kata tn diapkeia ts anouuqnc, naouuv va aeitoupyouv o eawterpikoC kal o EwterpikoC avemiotnpac.
- MoIc oIokI npwEi n anoPsiE, n ovaD a eVepxEa uOmaT a 0n IeIToupyia OEPMANZH.

ANOAOsH OEPMANeHs

H movada diathetaia avTAla thepOToNTac, n onoia anoppopa thepOToTA ano Tov EeWTePiko aepa kai Tnv aneeuThepOwvei meoa oTo domegaatio. Suvenowc n thepokpaia Tou eEWTepikou aepa empeaezi onmuavtka Tnv anodon tnc thepauvoc.
Eav n antofoan tnc 0epmuavoc eivvetai ooyw xamnlc EeWtepikc cepuokpaoia,c, npnoonoinote eva npoocto 0epmuavtiko owa.
TnV npoepmuavon kai n th epmuavon ooknpou tou domegaiou anaiteirkanoic xpovoc, loyw tou ouotmaotc Eavaykaouevnc kukloopopiac aepa.

Temperatuurinstelling is nicht möglich.

AUTOMATISCH UITSCHAKELEN
