MANUALE UTENTE AHAP24CE SHARP

CONDIZIONATORE D'ARIA

DA CAMERA TIPO SPLIT

AR CONDICIONADO

DE DUAS UNIDADES

AIPKONTI\xION MATIOY

TYNOY SPLIT

SPLIT-AIRCONDITIONER

SPLIT KLIMA

KOMHATHbI KOHdNcNOHEP

ДБУБЛОЧНОТИРА

OPERATION MANUAL

MANUALE DI ISTRUZIONE

MANUAL DE INSTRUÇOES

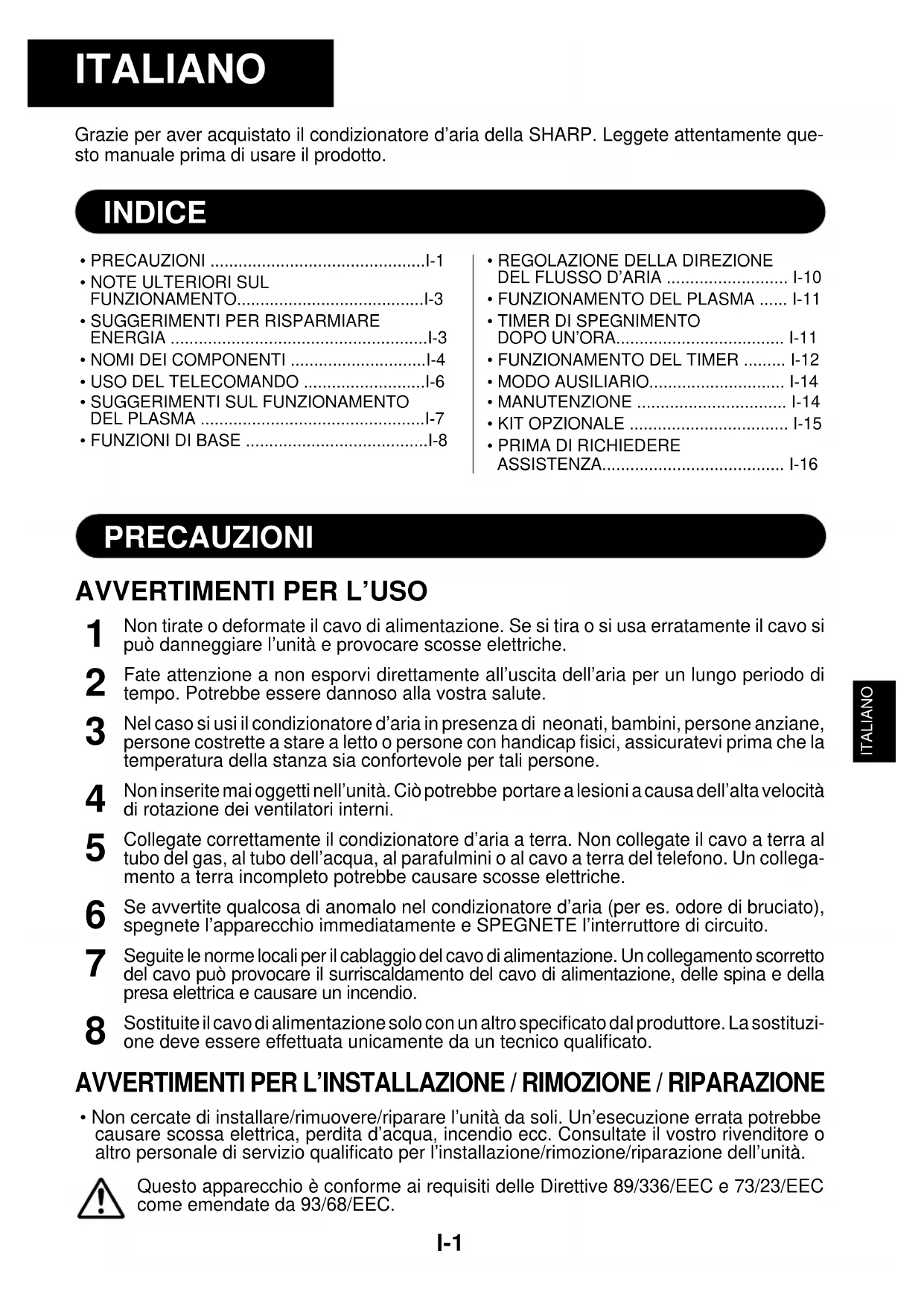

Grazie per aver acquistato il condizionatore d'aria della SHARP. Leggete attendamente quello manuale prima di usare il prodotto.

INDICE

PRECAUZIONI 1-1
NOTE ULTERIORI SUL
FUNZIONAMENTO. 1-3
SUGGERIMENTI PER RISPARMIARE ENERGIA 1-3
NOMI DEI COMPONENTI 1-4
- USO DEL TELECOMANDO
- SUGGERIMENTI SUL FUNZIONAMENTO DEL PLASMA
- FUNZIONI DI BASE 1-8

• REGOLAZIONE DELLA DIREZIONEL DEL FLUSSO D'ARIA I-10
• FUNZIONAMENTO DEL PLASMA ....... I-11

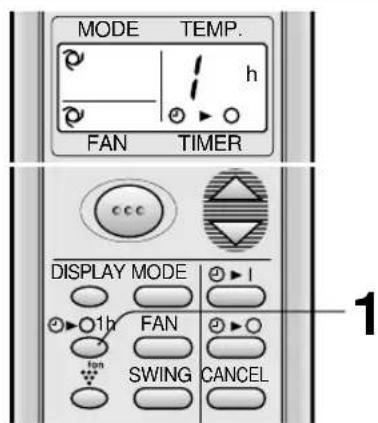

• TIMER DI SPEGNIMENTO DOPO UN'ORA. 1-11

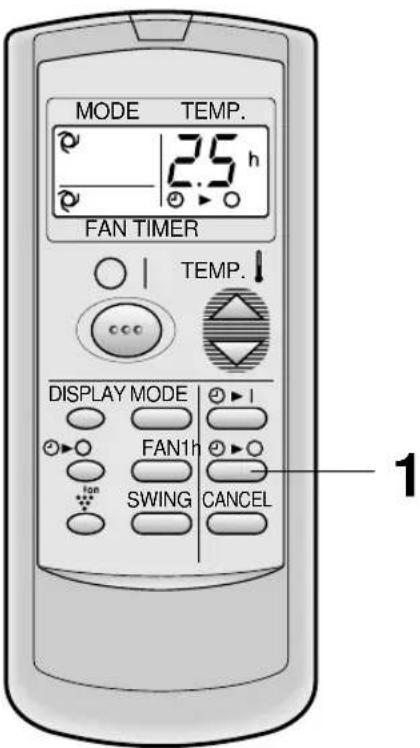

• FUNZIONAMENTO DEL TIMER ......... I-12
• MODO AUSILIARIO. I-14

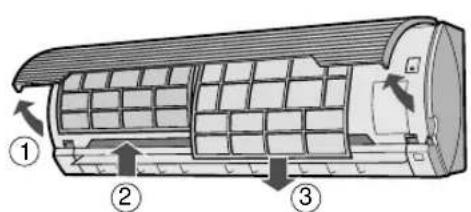

  MANUTENZIONE I-14
  KIT OPZIONALE I-15
• PRIMA DI RICHIEDERE ASSISTENZA. I-16

PRECAUZIONI

AVVERTIMENTI PER L'USO

1 Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo si cui danneggiare l'unità e provocare scosse elettriche.
2 Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe essere dannioso alla vostra salute.
3 Nel caso si usi il condizionatore d'aria in presenza di neonati, bambini, persone anziane, persona costrette a stare a fatto o persone con handicap fisici, assicuratev prima che la temperature della stanza sa conformste vole per tali persone.
4 Non inserte mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni.
5 Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'acqua, al parafulmini o al cavo a terra del telefono. Un collegamento a terra incomplete potrebbe causare scosse elettriche.
6 Se avvertite qualcosa di anomalo nel condizionatore d'aria (per es. odore di bruciato), spegnete l'apparecchio immediatamente e SPEGNETE l'interruttore di circuito.
7 Seguite le norme locali per il cablaggio del cavo di alimentazione. Un collegamento scorretto del cavo cui provocare il surriscaldamento del cavo di alimentazione, delle spina e della presa elettrica e causare un incendio.
8 Sostituite il cavo di alimentazione solo con un'alto specificato dal produttore. La sostuzione deve essere effettuata unicamente da un technician qualificato.

AVVERTIMENTI PER L'INSTALLAZIONE / RIMOZIONE / RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l'unità da soli. Un'esecuzione errata potrebbe causare scossa elettrica, perdita d'acqua, incendio ecc. Consultate il vostro rivenditore o altri personale di servizio qualificato per l'installazione/rimozione/riparazione dell'unità.

Questo appearecchio è conforme ai requisiti delle Direttive 89/336/EEC e 73/23/EEC come emendate da 93/68/EEC.

PRECAUZIONI

PRECAUZIONI PER L'USO

1 Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano appearecchi a gas. Una ventilazione insufficiente potrebbe causare manzanza di ossigeno.
2 Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare una scossa elettrica.
3 Per sicurezza, spegnete l'interruttore del circuito quando non si usa l'unità per un lungo periodo di tempo.
4 Controllate la cremagliae di montaggio dell'unità esterna periodicamente ed assicuratevi che sua ben fissata.
5 Non collocate niente sull'unità esterna e non calpestatela. L'oggetto o la persona potrebbero cadere, provocando lesioni.
6 Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante.
7 Non collocate contentori di acqua sull'unità. Se l'acqua penetrà nell'unità, l'isolamento elettrico si potrebbe rovinare causando scossa elettrica.
8 Non bloccate gli sbocchi di uscita ed entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti.
9 Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di esguire lavori di manutenzione o pulitura. Il ventilatore che gira all'interno dell'unità potrebbe provocati lesioni.
10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare scossa elettrica o dati all'apparecchio.
11 Questo apparecchio non deve essere usato da bambini o persone inferme alla superfisione.

Assicuratevi che i bambini non giochino con l'apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO / INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusta.
  L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio.
• Non installate l'unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi.
  Non collocate l'unità in luoghi nei quali l'aria contiene polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.
• Assicuratevi di installare un interrottore differenziale o magnetotermico a seconda del luogo di installatione, per evitare scosse elettriche.

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

CAMPO DELLA TEMPERATURA OPERativa

		TEMP. INTERNA	TEMP. ESTERNA
RINFRES-CAMENTO limite	limite 32° C D.B. 43°C D.B. superiore 23°C W.B. -
	21°C D.B. 21°C D.B. inferioriore 15°C W.B. -
RISCAL-DAMENTO(solamente AY-AP18CE/AY-AP24CE)	limite 27° C D.B. 24°C D.B. superiore -18°C W.B.
	limite 20° C D.B. -8,5°C D.B. -9,5°C W.B.

• Il sistema di protezione incorpore potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da questo Campo di variazione.

• Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nel modo RINFRESCAMENTO o DEUMIDIFICAZIONE quando l'umidità è al di sopra dell'80%.

D.B. = bulbo secco W.B. = bulbo umido

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifica un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatt a eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovanno essere reimpostati una volta dopo il ripristino dell'alimentazione.

NOTE PERI MODELLIAY-AP18CE/AY-AP24CE

FUNZIONE DI PRERISCALDAMENTO

Durante il modo di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due-cinque minuti dopo aver accesso l'unità al fine di evitare che esca aria fredda dall'unità.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio durante il modo di funzionamento RISCALDAMENTO, un systema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.
• Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nel modo RISCALDA-MENTO.

EFFICIENZA DEL RISCALDAMENTO

• L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nellaStanza. Di conse-quenza, la temperature dell'aria esterna influisce notevolmente sulla efficienza di riscaldamento.
• Se la capacité di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale.
  Per riscaldare tutto l'ambiente occorra del tempo in quanto I'unita adotta un systema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATUREA CORRETTA

• Impostando il termostato 1^ in più della temperatura desiderata nel modo RINFRESCAMENTO (e 2^ in meno nel modo RISCALDAMENTO con i modelli AY-AP18CE/AY-AP24CE) si risparmiera circa il 10 percento di energia.
  Impostando una temperatura più bassa del necessario durante l'opération di raffreddamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

• Evitando la luce solare diretta durante l'opération di raffreddamento si risparmiera energia.
• Chiudete porte e finestre durante l'opération di raffreddamento (e l'operazione di riscaldamento con i modelli AY-AP18CE/AY-AP24CE).

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

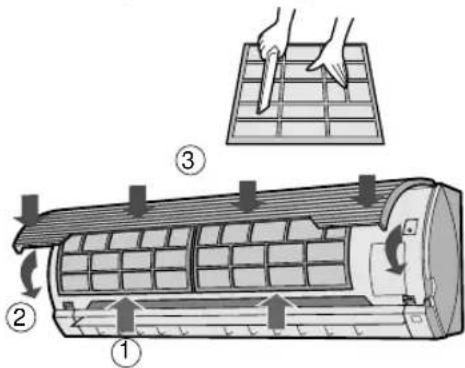

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIU EFFICACE RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

• L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

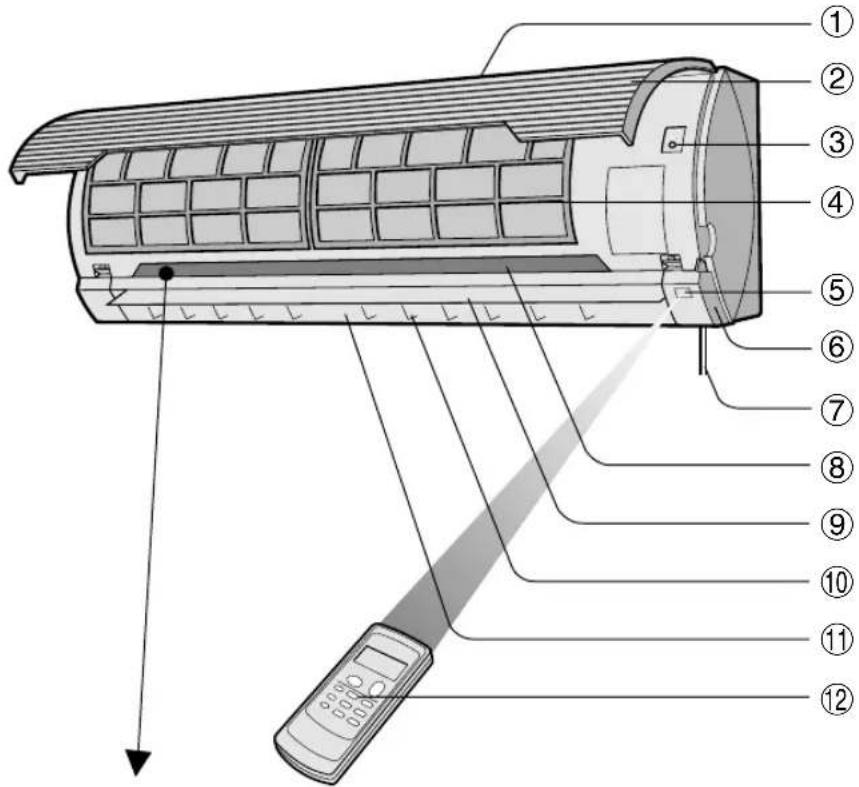

UNITA INTERNA

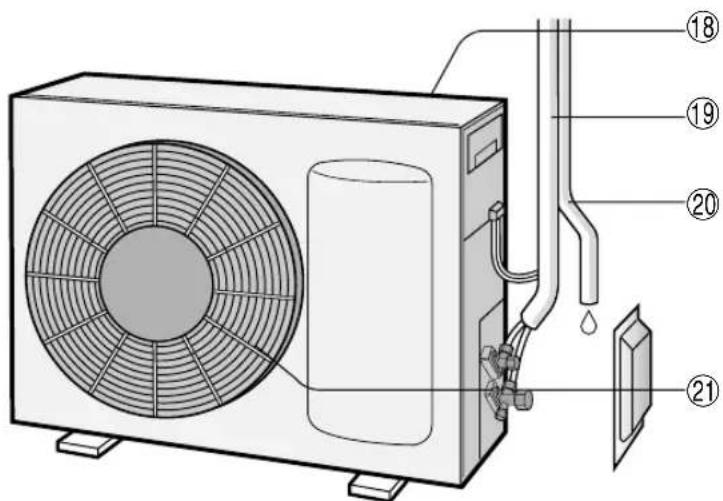

UNITÀ ESTERNA

① Presa d'aria
② Pannello aperto

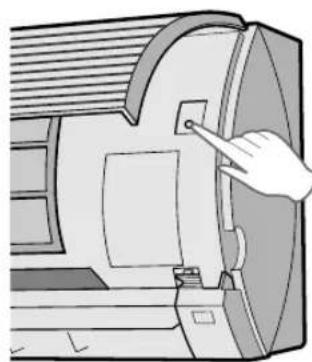

③Tasto AUX.
④ Filtri d'aria
⑤ Finestra di Ricezione

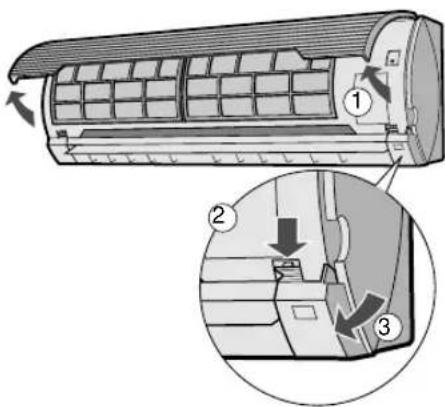

⑥ Unità di sfinestratura di ventilazione Aprite per pulire l'internalo del condizionatore d'aria.
⑦ Cavo di alimentazione (solamente AY-AP18CE/ AH-AP18CE)

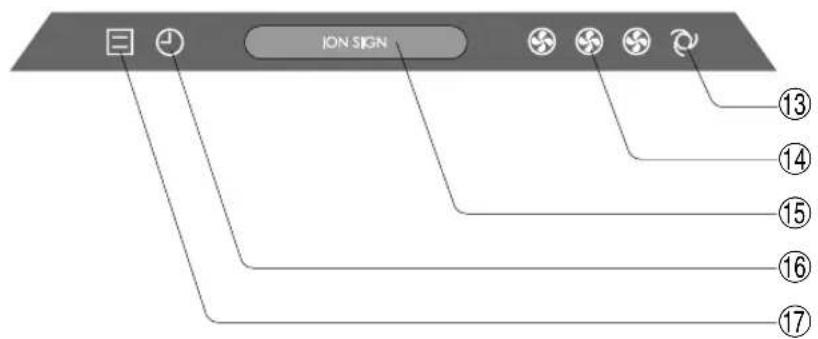

Pannello degli indicatori
⑨ Deflettore di regolazione verticale
⑩ Deflettore di regolazione orizzontale
① Presa (Aria)
② Telekomando
① Spia della VELOCITA DEL VENTILATORE AUTOMATICO (AUTO FAN SPEED) (verde
④ Lampada della VELOCITA DEL VENTILATORE (FAN SPEED) (verde
⑤ Lampada PLASMA (PLASMACLUSTER) (blu, verde)
⑥ Lampada del TIMER (TIMER) (arancione
⑦ Lampada FUNZIONAMENTO (OPERATION) (rossa
18 Entrata (Aria)
Tubo refrigerante e cavo di interconnessione
20 Tubo di drenaggio
② Presadiuscita(Aria)

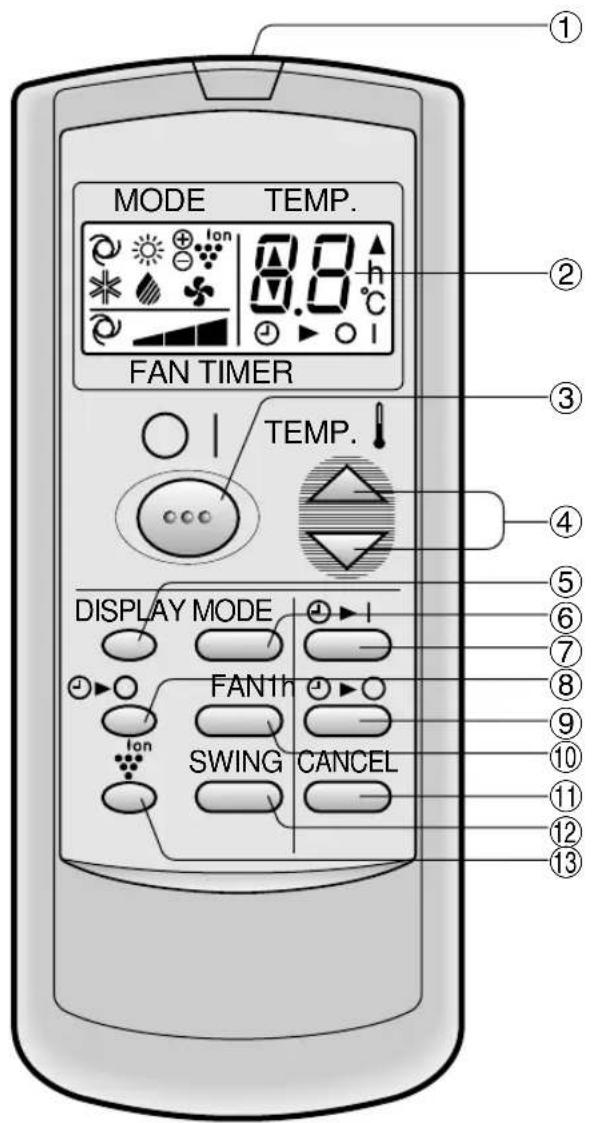

TELECOMANDO

①TRASMETTITORE (TRANSMITTER)
②DISPLAY(Display a cristalli liquidi)
③Tasto di ACCENSIONE/SPEGNIMENTO (ON/OFF)
(4) Tasto TERMO. (Termostato)
⑤Tasto del DISPLAY
⑥Tasto MODEO (MODE)

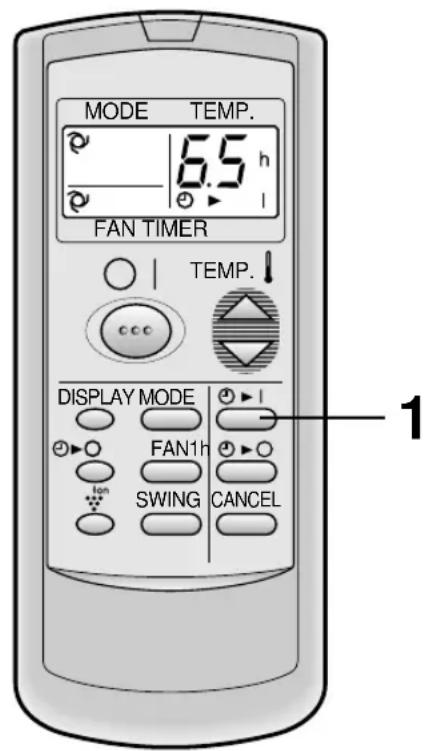

Tasto ATTIVAZIONE TIMER (TIMER ON) (per impostare il timer)
8Tasto SPEGNIMENTO A TIMER TRA UN'ORA (ONE-HOUR OFF TIMER)
9Tasto DISATTIVAZIONE TIMER (TIMER OFF) (per impostare il timer)
Tasto VENTILATORE (FAN)

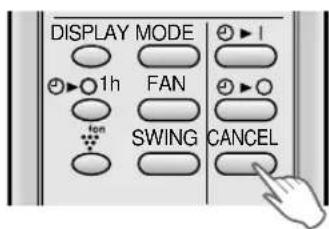

①Tasto CANCELAZIONE DEL TIMER (TIMER CANCEL)
② Tasto di OSCILLAZIONE (SWING)
⑬Tasto PLASMA (PLASMACLUSTER)

(II simbolo del modo di riscaldamento è fornito solo nei modelli AY-AP18CE/AY-AP24CE)

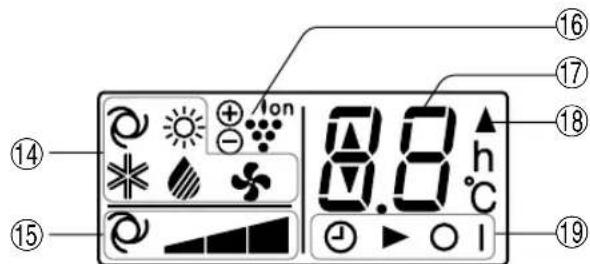

DISPLAY DEL TELECOMANDO L.C.D.

14MODO SIMBOLI

: AUTOMATICO : RINFEscamento

: RISCALDAMENTO : FUMIDIFICA- (solamente per ZIONE AY-AP18CE/AY-AP24CE)

SOLO VENTILATORE

SIMBOLI DELLA VELOCITA DEL VENTILATORE

:AUTOMATICO :Imas manuale

16 SIMBOLO PLASMACLUSTER
17INDICATORE DELLATEMPERATURA E DEL CONTEGGIO VERSO ALLA ROVESCIA DEL TIMER
SIMBOLO DI TRASMISSIONE
19INDICATORE ACCENSIONE TIMER/SPEGNIMENTO TIMER Indica quando è stato impostato il modo di accensione timer o di spegnimento timer.

Il simbolo del modo riscaldamento è fornito solo nei modelli AY-AP18CE/AY-AP24CE)

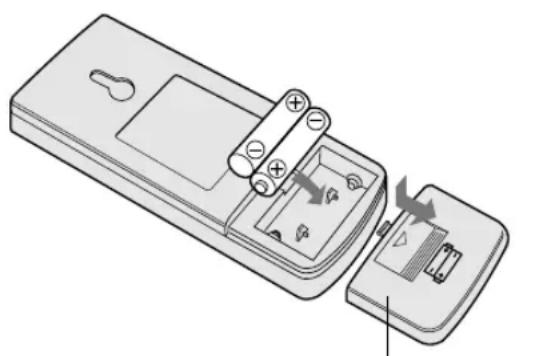

INSERIMENTO DELLE BATTERIE

Utilizzate due batterie di dimensioni AAA (R03).

1 Rimovete il coperchio del vano batterie posto sul retro del telecomando.
2 Inserite le batterie nel comparto, assicurandovi che le polarità e siano allineate correttamente.

• Le linee vengono indicate sul display quando sono state installate correttamente le batterie.

3 Reinstallate il coperchio del vano batterie.

Coperchio della batteria

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo aver sostituito le batterie, estraele e rimettetele al loro posto dopo circa 30 secondi.
• Se non intende usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

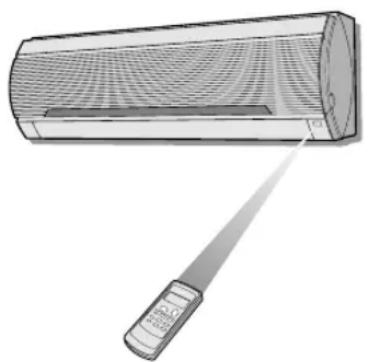

COME USARE IL TELECOMANDO

Punate il telecomando verso la finestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico bip quando riceve il segnale.

• Assicuratevi che non ci siano una tenda o altri oggetti tra il telecomando e l'unità.
• Il telecomando può inviare segnali fino da una distanza di 7 metri.

PRECAUZIONI

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
• L'uso di una lampada fluorescente con una reattanza d'accensione rapida nelle stesso locale cui interferire con la trasmissione del segnale.
• L'unità peut essere influenzata da segnali trasmessi dal telecomando di un televisione, videoregistrarò, o altre attrezzature usate nella stessaStanza.
  Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

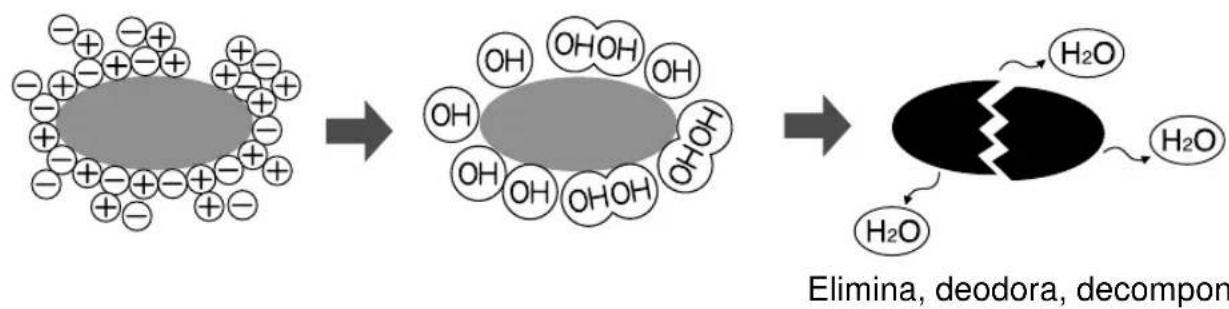

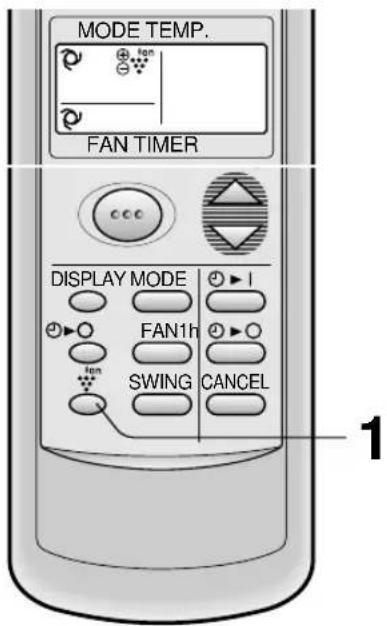

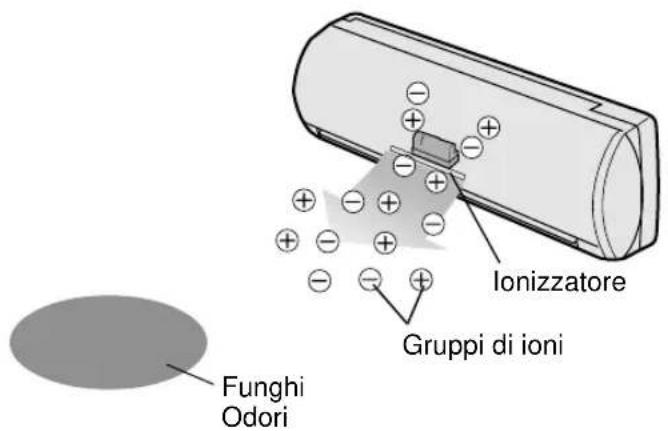

CONSIGLI SUL FUNZIONAMENTO DEL PLASMA

Lo ionizzatore all'interno del condizionatore d'aria libera ioni a gruppi, che consistono in una massa collettiva di ioni positivi e negativi, nella stanza.

I gruppi di ioni eliminano i funghi presenti nell'aria, deodora/decompone le molecole che causano odori.

OPERAZIONE DI PULIZIA DELL'ARIA

I gruppi di ioni liberati nella aria manterrà la vostra stanza pulita.

OPERAZIONE REFRIGERANTE

I gruppi di ioni negativi che esistono anche in natura, verranno rilasciati nell'aria della vostra stanza in grande quantità, aiutando a rinfrescarvi mentalmente e fisicamente.

Fate riferimento a pagina 11 per il funzinamento.

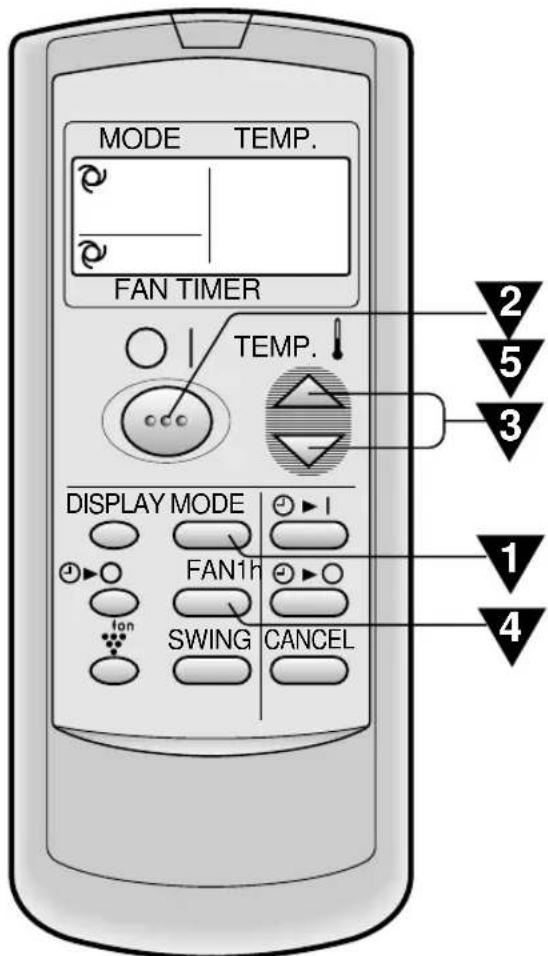

Premere il tastingo MODO per selezionare il modo di funzionamento.

AUTO RISCALDA RIN DEUMI SOLO VENTILATORE

RISCALDA

solamente per AY-AP18CE/AY-AP24CE)

Premete il tasto ACCENSIONE/SPEGNI-MENTO per iniziare il funzionamento.

• La spia rossa FUNZIONAMENTO (ull-unità si illuminerà.

Premete il tastingo TERMO. per impostare la temperatura desiderata.

MODO AUTOMATICO/DEUMIDIFICAZIONE (AUTO/DRY)

Potete cambiare la temperatura in incrementi da 1^ entro la gamma 2^ superiore a 2^ inferiore rispetto alla temperatura automaticamente impostata dal condizionatore d'aria.

MODO RINFRESCA (RISCALDAMENTO per AY-AP18CE/AY-AP24CE)

Potete impostare la temperatura all'interno di un Campo da 18 a 32^

MODO VENTILATORE SOLAMENTE

L'impostazione della temperatura non cui quodesserile effettuata.

Premete il tasto VENTILATORE per impostare la velocità desiderata del ventilatore.

AUTOMATICA MODERATA BASSA ALTA

• Nel modo DEUMIDIFICAZIONE, la velocità del ventilatore è preselezionata su AUTOMATICA e non può essereambiata.
• Nel modo SOLO VENTILAZIONE, la velocità del ventilatore non può essere impostata su AUTOMATICA.

Per spegnere l'unità, premete nuovamente il tasto ACCENSIONE/SPEGNIMENTO.

-La spia rossa FUNZIONAMENTO ( sull'unita si spegnera.

SUGGERIMENTI SUL MODO AUTOMATICO

Nel modo AUTOMATICO, le impostazione della temperatura ed il modo (rinfrescamento, riscaldamento e deumidificazione) vengono selezionati automaticamente in funzione della temperatura ambiente e della temperatura esterna al momento dell'accensione dell'unità.

Impostazioni dei modi e della temperatura per i modelli AH-AP18CE/AH-AP24CE

Temperatura ambientale all'avviamento dell'apparecchio	Funzionamento automatico
	Modo Impostazione del termostato
Al di sotto di 24°C	DEUMIDIFICAZIONE	Temperatura ambientale all'avviamento dell'apparecchio
24°C-26°C	RINFRESCAMENTO	24°C
26°C-28°C	RINFRESCAMENTO	25°C
Al di sopra dei 28°C	RINFRESCAMENTO	26°C

Impostazioni dei modi e della temperatura per i modelli AH-AP18CE/AH-AP24CE

Temperatura ambientale all'avviamento dell'apparecchio	Funzionamento automatico
	Modo Impostazione del termostato
Al di sotto di 21°C	RISCALDAMENTO	23°C
21°C-24°C	DEUMIDIFICAZIONE	Temperatura ambientale all'avviamento dell'apparecchio
24°C-26°C	RINFRESCAMENTO	24°C
26°C-28°C	RINFRESCAMENTO	25°C
Al di sopra dei 28°C	RINFRESCAMENTO	26°C

SUGGERIMENTO RIGUARDANTE LA SPIA DELLA VELOCITA DEL VENTILATORE

Durante il funzionamento, la spia VELOCITÀ VENTILATORE si illumina in 3 segmenti (2 segmenti per il modo DEUMIDIFICAZIONE) sul pannello degli indicatori perindicare la velocità del ventilatore.

Quando la velocità del ventilatore Quando la velocità del ventilatore è su AUTOMATICA è su manuale

Velocità moderata

Bassa velocità

Alta velocità

La spia VELOCITA AUTOMATICA DEL VENTILATORE si illumina.

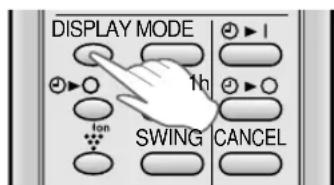

Per spegnere la spia VELOCITA DEL VENTILATORE, premete il tasto DISPLAY.
Anche la lampada PLASMACLUSTER si spegnera.

DIREZIONE VERTICALE DEL FLUSSO D'ARIA

La direzione del flusso d'aria e preimpostata come di seguito per ottenere l'effetto ottimale:

Modo RINFRESCAMENTO e DEUMIDIFICAZIONE Flusso d'aria orizzontale
VENTILAZIONE modo (e RISCALDAMENTO per AY-AP18CE /AY-AP24CE) diagonale	Flusso d'aria

COME REGOLARE LA DIREZIONE DEL FLUSSO D'ARIA

Premete il tasto OSCILLAZIONE sul teleco-mando una volta.

• Il deflettore di regolazione verti-cale cambiera l'angolo continua-mente.

Premete il tasto OSCILLAZIONe nuovamente quando il deflettore di regolazione verticale è alla posizione desiderata.

• Il deflettore smetterà di muoversi all'interno della gamma在哪列 diagramma.
• La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta successiva.

Gamma di regolazione

Modo RINFRESCAMENTO e DEUMIDIFICAZIONE

La gamma di regolazione è più limitata della gamma OSCILLAZIONE per evitare che si formi della condensa dallo sgociolamento.

Modo VENTILAZIONE (e RISCALDAMENTO per AY-AP18CE/ AY-AP24CE)

La gamma è ampia in modo tale che il flusso d'aria cui quodere diretto verso il pavimento.

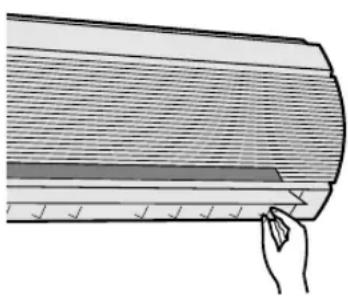

DIREZIONE ORIZONTALE DEL FLUSSO D'ARIA

Tenete le leve dei deflettori di regolazione orizzontale come lostrato nel diagramma e regolate la direzione del flusso d'aria.

PRECAUZIONI

Non tentate mai di regolare manualmente il. Deflettore di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nel modo RINFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa.

Non regolate la funzione di regolazione lovre estremamente a destra o sinistra del condizionatore d'aria con la velocità del ventilatore su "SOFT" (MODERATA) per un periodo di tempo esteso. Si pottrebbe formare della condensa sulle sfinestrature di ventilazione.

I gruppi di ioni negativi che esistono ancche in natura, verranno rilasciati nell'aria della vostra stanza in grande quantità, aiutando a rinfrescarvi mentalmente e fisicamente.

FUNZIONAMENTO DI PULIZIA DELL'ARIA :I gruppi di ioni immessi nell'aria eliminano funghi trasportati dall'aria, deodora/decompone le molecole che causano gli odori. REFRESHING OPERATION : I gruppi di ioni negativi che esistono anche in natura, verranno rilasciati nella aria della vostra stanza in grande quantità, aiutando a rinfrescarvi mentalmente e fisicamente.

1 Durante il funzionamento, premete il tasto PLASMA per selezionare il modo. PULIZIA DELL'ARIA RINFRESCANTE CANCELLA

• Nell'op erazione di PULIZIA DELL'ARIA, la lampada blu PLASMA presente sull'unità, si accenderà.
• Nel funzionamento RINFRESCANTE, la lampada PLASMA sull'unità si accenderà.

PER CANCELLARE

Premete il tasting PLASMA sino a quando il symbolo PLASMA sul display del telecomando si spegne.

• La lampada PLASMA sull'unità si spegnerà.

NOTA:

• L'impostazione per il funzionamento del PLASMA verrà memorizzata e funzionera allo stesso modo alla prossima accensione del ventilatore.
• Per spegnere la lampada PLASMA, premete il tasting DISPLAY.

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il modo DI SPEGNAMENTO DOPO UN'ORA, l'unità smetterà di funzionare dopo un'ora.

1 Premete il tasting DI SPEGNIMENTO DOPO UN'ORA.

• Il telecomando visualizza " / h ⊙ ▲ O".
• La lamada del timer in arancione TIMER ( ) sull'unità si accenderà.
  L'unità smetterà di funzionare dopo un'ora.

PER CANCELLARE

Premete il tastingo CANCELLAZIONE.

• La lampada del TIMER in arancione ( ⊙ ) dell'unità si spegnerà.
  Oppure, spegnete l'unità premendo il tasto ACCENSIONE/ SPEGNIMENTO.
• La lampada di FUNZIONAMENTO in rosso ( e la lam-pada TIMER in arancione ( ) dell'unità, si spegnerà.

NOTA:

L'operazione DI SPEGNIMENTO DOPO UN'ORA ha priorità sulle operazioni DI ACCEN-SIONE e SPEGNIMENTO DEL TIMER.
- Se il modo DI SPEGNIMENTO DOPO UN'ORA viene impostato nelle l'unità non è in funzione, l'unità funzionera per un'ora nella condizione impostata precedentamente.
- Se desiderate operare l'unità per un'altra ora prima che il modo SPEGNIMENTO DOPO UN'ORA si attivi, premete il tasto durante il funzionamento.

DISATTIVAZIONETIMER

L'unità si spelgne automaticamente a seconda dell'impostazione.

Potete impostare la durata del timer da un minimo di 0,5 ora (30 minuti) ad un massimo di 12 ore.

Potete impostare fino a 9,5 ore in incrementi da 0,5 ora (30 minuti) e da 10 a 12 ora in incrementi da 1 ora.

Punctate il telecomando verso la finestra del ricevitore dei segnali dell'unità.

1 Premete il tasto DISATTIVAZIONE TIMER (O) ed impostate l'ora.

• L'impostazione del timer cambia quando premete il tasto nel seguente modo.

Mantenete il tastingo premuto per un'impostazione rapida.

• La lampada TIMER in arancione ( ) dell'unità, si accenderà.
• Un segnale acustico bip verrà emesso quando l'unità riceverà il segnale.
• L'impostazione dell'ora viene dato verso il basso per essere riarre il tempo rimanente.

Esempio: Se desiderate fermare l'operazione 2,5 ore più tardi.

SUGGERIMENTI SUL FUNZIONAMENTO DI DISATTIVAZIONE TIMER

Quando è impostato il modo SPEGNIMENTO CON TIMER, l'impostazione della temperatura della stanza viene regolata automaticamente per evitare che laStanza diventi eccessivamente calda o fredda quando dormite. (Funzione Auto Sleep)

MODO RINFRESCAMENTO/ DEUMIDIFICAZIONE:

• Un'ora dopo l'inizio del funzionamento con timer, la temperatura si alza di 1^ rispetto all'impostazione originale del termostato.

MODO DI RISCALDA:

(solo per i modelli AY-AP18CE/AY-AP24CE)

• Un'oradopol'inizio del funzionamento contimer, la temperatura si abbassa di 3^ rispetto all'impostazione originale del termostato.

NOTA:

• La funzione Auto Sleep non si attivera durante il modo SOLO VENTILAZIONE.

PER CANCELLARE IL MODO TIMER

Premete il tastingo CANCELLAZIONE.

La lampada TI-MER in arancione ( ) dell'unita si spegnerà.

PER CAMBIARE L'IMPOSTAZIONE DEL TIMER

Premete il tasto TIMER daambiare (DISATTIVAZIONE TIMER o ATTIVAZIONE TIMER) eambiate l'impostazione del timer.

ATTIVAZIONETIMER

L'unità si accende automaticamente secondo l'impostazione.

Potete impostare la durata del timer da un minimo di 0,5 ora (30 minuti) ad un massimo di 12 ore.

Potete impostare fino a 9,5 ore in incrementi da 0,5 ora (30 minuti) e da 10 a 12 ore in incrementi da 1 ora.

Esempio:Quando desiderate ottenere la tempera-tura ideale tra 6,5 ore.

Punctate il telecomando verso la finestra del ricevitore dei segnali dell'unità.

Premete il tastingo TIMER ATTIVATO (

• L'impostazione del timer cambia quando premete il tasto nel seguente modo.

Mantenete il tastingo premuto per un'impostazione rapida.

• La lampada del TIMER in arancione ( dell'unità si spegnerà.
• Un segnale acustico bip verrà emesso quando l'unità riceverà il segnale.
• L'impostazione dell'ora viene dato verso il basso per essere riarre il tempo rimanente.

Selezionate il modo, la temperature, l'impostazione della velocità del ventilatore PLASMA che desiderate.

• Quando la temperatura viene impostata con TIMER ON, la temperatura appeare sul display per 5 secondi, dopodiché ritorna alla visualizzazione dell'ora corrente.
• Se non cambiate l'impostazione, l'unità funzionera con l'ultima impostazione.
• L'unità si accenderà prima dell'ora impostata per permettere che l'ambiente raggiunga la temperatura desiderata all'ora programmata. (Funzione risveglio)

NOTE PER L'IMPOSTAZIONE E IL FUNZIONAMENTO DEL TIMER

• L'ultima impostazioneiene memorizzata ed appeare sul display del telecomando la prossima volta che impostate gli orari SPEGNIMENTO DEL TIMER o ACCENSIONE DEL TIMER.
• Non è possibile impostare gli stessi orari per SPEGNIMENTO TIMER e ACCENSIONE TIMER. Viene attivato l'ultimo TIMER impostato.
• Quando è stato impostato il TIMER DI SPEGNIMENTO TRA UN'ORA, non sono disponibili le impostazioni SPEGNIMENTO TIMER ed ACCENSIONE TIMER.
• Quando viene impostato il TIMER DI SPEGNIMENTO TRA UN'ORA durante la durata dell'ACCENSIONE TIMER o SPEGNIMENTO TIMER, queste ultime vengono cancellate.

MODO AUSILIARIO

Usata quello modo quando il telecomando non è disponibile.

PERACCENDERE

Solvate il pannello anteriore dell'unità interna e premete il tasto AUX. sul pannello operativo.

• La spia rossa FUNZIONAMENTO (目) sull'unità si illu-minera e l'unità comincera il funzionamento nel modo AUTOMATICO.
• La velocità del ventilatore e l'impostazione della temperatura sono impostate su AUTOMATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX. sul pannello operativo.
- La spia rossa FUNZIONAMENTO (目) sull'unità si spegnerà.

NOTA:

Se viene premuto il tasting AUX. durante il funzionamento normale, l'unità si spegnerà.

MANUTENZIONE

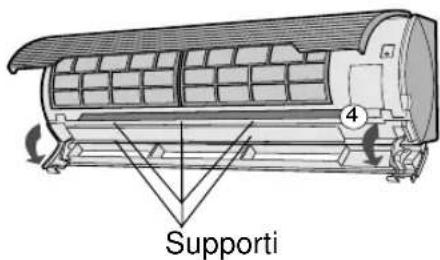

PULIZIA DELL'INTERNO DELL'UNITADEL CONDIZIONATORE D'ARIA

1 Assicuratevi di scollegare il cavo di alimentazione alla presa a muro o spegnere il corto circuito.
2 APRITE L'UNITÀ DI SFINESTRATURA DI VENTILAZIONE

① Solvate il pannello aperto.
② Spingete verso il basso entambi i ganci di sinistra e destra e rilasciate la serratura.
③ Spingete la sfinestratura dell'unità in avanti.
④ Lasciatelo aperto verso il basso gentilmente.

3 PULITE L'INTERNO DELL'UNITA DEL CONDITIONATORE D'ARIA

Assicuratevi che il ventilatore all'interno non stia rotando. Rimuovete la polvere utilizzato un aspirapol-vere o passate con uno straccio umido.

4 CHIUDETE L'UNITÀ DI SFINESTRATURA DI VENTILAZIONE

1 Solvate l'unità di sfinestratura di ventilazione ed estraetela verso la parte posteriore nella sua posizione appropriata.
2 Assicuratevi che entrambi i ganci a sinistra e a destra siano bloccati al loro posto e che i tre supporti siano fermi.
3 Chiodete il pannello aperto.

5 Collegate il cavo di alimentazione alla presa del muro o accendete il corto circuito.
6 Assicuratevi che nessuna spia sul pannello indicatore non stia lampeggiando. Se l'unità di sfinestratura di ventilazione non viene reinstallata proprioamente, l'apparecchiatura di sicurezza è in funzione si illuminerò prevenendo il funzionamento dell'unità. In quello caso, reinstallate l'unitàin maniera corretta. Premete il tasto ON/OFF del telecomando e controllate se l'unità funziona correttamente.

MANUTENZIONE

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'implanto prima di eseguire qualsiasi lavoro di manutenzione.

PULITURA DEI FILTRI

I filtri dell'aria devono essere puliti agli due settimane.

1 SPEGNETEL'UNITA

2 RIMUOVETE I FILTRI

① Solvate il pannello aperto.
② Spingete i filtr leggermente verso l'alto per sbloccarli.
③ Spingeteli versus il basso per rimuoverli.

3 PULITE I FILTRI

Usate un aspirapolvere per togliere la polvere. Se i filtri sono sporchi, lavateli con acqua tiepi-da e un detergente delicato. Asciuage i filtri all'ombra prima di reinstallarli.

4 REINSTALLATE I FILTRI

①Reinstallate i filtri nella posizione originale.
② Chidete il pannello aperto.
③Spingete nella direzione della freccia marcata sul pannello in maniera decisa per bloccarlo al suoosto.

PULITURA DELL'UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido.
  Non schizzate o gettate acqua direttamente su di essi. Ci o potrebbe causare scossa elettrica o provocare danni all'attrezzatura.
• Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Fate funzionare l'unita nel modo SOLO VENTILAZIONE per circa mezz'ora giornata per permettere al meccanismo di asciugarsi bene.
2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria.
3 Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMADELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i filtri dell'aria non siano sporchi.
2 Assicuratevi che I'entrata e I'uscita dell'aria non siano ostruite.
3 Controllate la cremagliera di montaggio dell'unita esterna periodicamente ed assicuratevi che sua ben fissata.

KIT OPZIONALE

Filtro di purificazione dell'aria

Durante il funzionamento del condizionatore dell'aria, il filtro di purificazione dell'aria rimuove polvere e fumo di tabacco dall'aria e rilascia aria pulita. Il materiale antibatterico in apatite utilizzato nel purificatore dell'aria soprime le attività dei virus assorbiti e di altri germi.

Per i tipi di filtri che possono essere ricambiati, sostituire agli 3~6 mesi circa. Contattate il vostro rivenditore per l'acquisto di quello tipo opzionale.

Tipo AZ-F1800C

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L'UNITS NON FUNZIONA L'unità non funziona se accesa subito dopo averla spenta. L'unità non funziona immediatamente dopo avercambiato il modo. Ciò al fine di proteggere il meccanismo interno. Attendere 3 minuti prima che l'unità funzioni.	SIBILIO Il suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all'interno dell'unità.
	VAPORE ACQUEO · Nel modo di funzionamento RINFRESCA-MENTO e DEUMIDIFICAZIONE si più vedere del vapore acqueo fuoriuscire dall'uscita dell'aria in seguito alla differenza tra la temperature ambiente e l'aria rilasciata dall'unità. · Nel modo di funzionamento RISCALDA-MENTO, del vapore acqueo più fuoriuscire dall'unità esterna durante lo sbrinamento. (Solo per i modelli AY-AP18CE/AY-AP24CE)
L'UNITS NON EMETTE ARIA CALDA (Modelli AY-AP18CE/AY-AP24CE) L'unità è in fase di preriscaldamento o di sbrinamento.
ODORI L'unità potrebbe emettere gli odori, filtrati dentro l'unità, dei tappeti e dei mobili e gli odori dei com-pONENTi interni nelle prime fasi di installmente.
SCRICCHIOLIO L'unità potrebbe produire degli scricchiolii. Questi suoni sono generati dalla frizione del pannello anteriore e degli altri componenti che si espandono in seguito a cambiamento della temperature.	ODORI IMMESSI DALLA PRESA PLASMACLASTER Questo è l'odore di ozono generato dallo ionizzatore. L'intensità dell'ozono è molto ridotta, e non ha nessuna conseguenza sulla salute. L'ozono che si produrra nell'aria si decomporrà presto, e la sua densità nellaStanza non diverrà maggiore.
UNLIEVE RONZIO VIENE EMESSO Questo è un suono emesso quando l'unità genera gruppi di ioni.

Se vi sembra che l'unità non funzioni tanto bene, controllate seguenti punti prima di richiedere assistenza.

SE L'UNITÀ NON FUNZIONA

• Controllate che l'interruttore del circuito non sia saltato o che non sua bruciato un fusibile. • Controllate che l'unità di sfinestratura di ventilazione sia propriamente installata. Tutte le lampade sul pannello dell'indicatore lampeggeranno se l'unità di sfinestratura di ventilazione fosse impropriamente installata.

SE L'UNITÀ NON RAFFREDDA (O RISCALDA) L'AMBIENTE EFFICACIMENTE
Controllate i filtri. Puliteli se sono sporchi.	Controllate l'unità esterna e assicuratevi che l'uscita o l'entrata dell'aria non siano ostruite.	Controllate che il termostato sia impostato correttamente.
Assicuratevi che porte e fi-nestre siano ben chiuse.	Se nella stanza ci sono tante persone, è possibile che l'unità non riesca a raggiungere la temperatura desiderata.	Controllate che nellaStanza non sua in funzione un'altra fonte di calore supplementare.

SE L'UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO
Controllate che le batterie del telecomando non siano vecchio o deboli.	Provate a inviare nuovamente il segnale puntando il teleco-mando correttamente verso la finestra di ricezione del segnale dell'unità.	Controllate che le polarità delle batterie siano allinea-te correttamente.

Richiedete dell'assistenza tecnica quando lampeggiano sul pannello degli indicatori la spia FUNZIONAMENTO e quella TIMER.

PORTUGUES
