AY-AP24KR - Condizionatore SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore d'aria a sistema split
Modello	AY-AP24KR
Marca	Sharp
Capacità di raffreddamento	24.000 BTU/h (circa 7,0 kW)
Capacità di riscaldamento	Non specificata (solo modello raffreddamento)
Indice di efficienza energetica (EER)	Circa 10,0 (stimato)
Tipo di refrigerante	R32
Alimentazione elettrica	220-240V ~ 50Hz
Dimensioni unità interna (LxAxP)	Circa 1050 x 290 x 230 mm
Dimensioni unità esterna (LxAxP)	Circa 900 x 650 x 330 mm
Peso unità interna	Circa 12 kg
Peso unità esterna	Circa 35 kg
Portata d'aria (alta)	Circa 700 m³/h
Livello di rumorosità (interna)	28 - 45 dB(A)
Livello di rumorosità (esterna)	Circa 55 dB(A)
Funzioni	Raffreddamento, Ventilazione, Deumidificazione, Modalità Sleep, Timer, Riavvio automatico
Tipo di filtro	Prefiltro lavabile + Purificatore d'aria al plasma (opzionale)
Manutenzione	Pulire il filtro dell'aria ogni 2 settimane; pulizia professionale annuale
Caratteristiche di sicurezza	Protezione da sovraccarico, spegnimento automatico, blocco bambini (telecomando)
Disponibilità ricambi	Filtri, telecomando, motore ventilatore, compressore (assistenza autorizzata)
Indice di riparabilità	7/10 (parti comuni disponibili)
Lingue manuale utente	Italiano, Inglese, Francese, Spagnolo, Polacco, Portoghese, Turco, ecc.

Domande frequenti - AY-AP24KR SHARP

Quanto spesso devo pulire il filtro dell'aria del mio SHARP AY-AP24KR?

Pulire il filtro dell'aria ogni due settimane in condizioni di utilizzo normali. Un filtro sporco riduce l'efficienza e può causare formazione di ghiaccio. Lavare con acqua tiepida e lasciare asciugare completamente prima di reinstallare.

Qual è la temperatura consigliata per la modalità di raffreddamento?

Sharp consiglia di impostare il termostato tra 24°C e 26°C per un comfort e un risparmio energetico ottimali. Ogni grado al di sotto dei 24°C aumenta il consumo energetico di circa il 6%.

Posso utilizzare una prolunga o una ciabatta con questo condizionatore d'aria?

No, collegare sempre il condizionatore d'aria direttamente a una presa a muro dedicata con amperaggio adeguato. L'uso di una prolunga o ciabatta può causare surriscaldamento e incendi.

Perché il mio condizionatore d'aria non raffredda correttamente?

Controllare se il filtro dell'aria è sporco, se il termostato è impostato correttamente e se l'unità esterna non è ostruita. Assicurarsi anche che tutte le finestre e porte siano chiuse. Se il problema persiste, contattare un tecnico professionista.

Cosa fa la funzione 'Riavvio automatico'?

La funzione Riavvio automatico riavvia automaticamente il condizionatore d'aria con le impostazioni precedenti dopo un'interruzione di corrente. È utile per mantenere il comfort durante brevi interruzioni.

Come si passa tra la modalità di raffreddamento e ventilazione?

Premere il pulsante 'Mode' sul telecomando finché non appare l'icona della modalità desiderata. In modalità ventilazione, il compressore si ferma e solo il ventilatore interno fa circolare l'aria.

Che tipo di refrigerante utilizza lo SHARP AY-AP24KR?

Questo modello utilizza refrigerante R32, che ha un potenziale di riscaldamento globale inferiore rispetto a refrigeranti più vecchi come R22. Assicurarsi che qualsiasi intervento di manutenzione sia eseguito da professionisti certificati.

Come posso migliorare l'efficienza energetica del mio condizionatore d'aria?

Mantenere pulito il filtro dell'aria, chiudere le tende durante il giorno, sigillare le fessure intorno a porte e finestre e utilizzare la funzione timer per evitare di far funzionare l'unità quando non è necessaria.

Il telecomando è incluso e necessita di batterie?

Sì, il telecomando è incluso. Richiede due batterie AAA (non incluse). Sostituirle quando il display diventa debole o la portata diminuisce.

Cosa devo fare se il condizionatore d'aria mostra un codice di errore?

Consultare la sezione di risoluzione dei problemi del manuale utente. Codici comuni: E1 (errore sensore), E2 (problema sbrinamento). Se il codice persiste, spegnere l'unità e contattare l'assistenza clienti Sharp.

MANUALE UTENTE AY-AP24KR SHARP

CONDIZIONATORE D'ARIA

DA CAMERA TIPO SPLIT

MANUALE DI ISTRUZIONI

Attenzione: Il dispositivo è contrassegnato da questo simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.

A. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*.

In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori,

l'utente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendone il potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo.

Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

B. Informazioni sullo smaltimento per gli utenti commerciali

1. Nell'Unione europea

Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.

Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.

Per la Spagna: Contattare il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Pb

La batteria fornita con questo prodotto contiene tracce di Piombo.

Per EU: Il cassonetto barrato indica che le batterie usate non devono essere gettate assieme ai rifiuti domestici!

Vi è un sistema di raccolta differenziata per le batterie usate, che consente il loro corretto trattamento e riciclo secondo quanto previsto dalle leggi vigenti. Vi prego di contattare le locali autorità per i dettagli del sistema di raccolta e riciclaggio.

Per la Svizzera: Le batterie usate devono essere restituite al punto vendita

Per altri Stati non-EU : Vi prego di contattare le autorità locali per conoscere il metodo corretto di conferimento delle batterie usate.

Questo manuale spiega come usare al meglio il vostro nuovo condizionatore. Leggete attentamente questo manuale prima di usare il prodotto. Questo manuale deve essere conservato in un posto sicuro per una facile consultazione.

INDICE

• IMPORTANTI ISTRUZIONI PER LA SICUREZZA....IT-1
  • NOMI DEI COMPONENTI .....IT-2
  • USO DEL TELECOMANDO .....IT-4
  • MODALITA' AUSILIARIA IT-4
  • FUNZIONI DI BASE .....IT-5
  • REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA IT-6
• FLUSSO D'ARIA EFFETTO COANDA ......IT-7
  • FUNZIONAMENTO TURBO .....IT-7
  • FUNZIONAMENTO DEL PLASMACLUSTER ..IT-8
  • TIMER DI SPEGNIMENTO DOPO UN'ORA ....IT-8
  • FUNZIONAMENTO DEL TIMER .....IT-9
  • MANUTENZIONE IT-10
  • SUGGERIMENTI PER RISPARMIARE ENERGIA..IT-10
  • ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO IT-11
  • PRIMA DI RICHIEDERE ASSISTENZA .....IT-11

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

AVVERTIMENTI PER L'USO

1 Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo, l'unità si può danneggiare e provocare scosse elettriche.
2 Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe danneggiare la vostra salute.
3 Nel caso si usi il condizionatore d'aria in presenza di neonati, bambini, persone anziane, persone co-strette a stare a letto o persone con handicap fi sici, assicuratevi prima che la temperatura sia confortevole per tali persone.
4 Non inserire mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni.
5 Collegate correttamente il condizonatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'ascua, al parafulmini o al cavo a terra del telefono. un collegamento a terra incompleto potrebbe causare una scossa elettrica.
6 In caso di anomalie del condizionatore d'aria (ad esempio, odore di bruciato), interrompete subito l'uso e SPEGNETE l'interruttore di circuito.
7 L'apparecchio deve essere installato in conformità con i regolamenti di connessione elettrica nazionali. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, della spina e della presa elettrica e causare un incendio.
8 Se è danneggiato il cavo di alimentazione, bisogna far sostituire lo stesso dal fabbricante, da un centro di assistenza o da una persona qualifi cata per evitare eventuali rischi. Sostituire il cavo di alimentazione solo con un altro specificato dal produttore.

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

AVVERTIMENTI PER L'INSTALLAZIONE /RIMOZIONE/RIPARAZIONE

- Non cercate di installare/rimuovere/riparare l'unità senza assistenza. Un uso errato causerà scosse elettriche, perdite d'acqua, incendi e così via. Consultate il vostro rivenditore o dell'altro personale di servizio qualificato per l'installazione/rimozione/riparazione dell'unità.

PRECAUZIONI PER L'USO

1 Aprite una fi nesta o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insuffi ciente potrebbe causare mancanza di ossigeno.
2 Non toccate i tasti con mani bagnate. Ciò potrebbe provocare una scossa elettrica.
3 Per sicurezza, spegnete l'interruttore del circuito quando non usate l'unità per un lungo periodo di tempo.
4 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fi ssata.
5 Non urtate l'unità esterna e non collocate alcun oggetto sopra di essa, poiché potrebbe cadere causando lesioni personali.
6 Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante.
7 Non collocate contenitori d'acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico si potrebbe rovinare causando una scossa elettrica.
8 Non bloccate gli sbocchi d'uscita ed entrata dell'aria dell'unità. Ciò potrebbe compromettere il funzionamento o provocare guasti.
9 Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di eseguire lavori di manutenzione o pulitura. Il ventilatore che gira all'interno dell'unità potrebbe provocarvi lesioni.
10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare una scossa elettrica o danni all'apparecchio.
11 Questo apparecchio non deve essere usato da bambini o persone inferme senza supervisione. Assicuratevi che i bambini non giochino con l'apparecchio.
12 Questo apparecchio non è adatto all'uso nelle regioni nordiche.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusta. L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio.
• Non installare l'unità in un luogo dove i potrebbero essere perdite di gas infi ammabile. Ciò potrebbe provocare incendi.
  Non collocate l'unità in luoghi nei quali l'aria contenga polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insuffi ciente potrebbe far fuoriuscire acqua dalla stanza, bagnare i mobili e così via.
• Assicuratevi di installare un interruttore differenziale o magnetometrico a seconda del luogo d'installazione, per evitare scosse elettriche.

NOMI DEI COMPONENTI

UNITA' INTERNA

① Entrata (dell'aria)
② Pannello aperto
③ Filtri dell'aria
④ Tasto AUX
⑤ Finestra di ricezione
⑥ Cavo d'alimentazione
⑦ Defl ettori di regolazione verticale
⑧ Defl ettori di regolazione orizzontale
⑨ Uscita (dell'aria)

⑩ Spia PLASMACLUSTER (blu)
⑪ Spia di FUNZIONAMENTO (rossa
⑫ Spia TIMER (arancione Ⓓ)
⑬ Spia TURBO (verde 📞)

UNITA' ESTERNA

⑭ Entrata (dell'aria)
⑮ Tubo refrigerante e cavo di interconnessione
⑯ Tubo di drenaggio
⑰ Uscita (dell'aria)

NOTE:

Le unità effettive potrebbero differire leggermente da quelle illustrate sopra.

TELECOMANDO

① TRASMETTITORE
② DISPLAY
③ Tasto d'ACCENSIONE/SPEGNIMENTO
④ Tasto TEMP.
⑤ Tasto DISPLAY
⑥ Tasto PLASMACLUSTER
⑦ Tasto TIMER DI SPEGNIMENTO DOPO UN'ORA
⑧ Tasto MODE (MODALITA')
⑨ Tasto TIMER ATTIVATO (per impostare il timer)
⑩ Tasto FAN (VENTILATORE)
⑪ Tasto TIMER DISATTIVATO (per impostare il timer)
⑫ Tasto SWING (ROTAZIONE)
⑬ Tasto CANCEL (ANNULLA)
⑭ Tasto TURBO
⑮ Tasto RESET
⑯ Tasto FLUSSO D'ARIA EFFETTO COANDA

DISPLAY DEL TELECOMANDO

① Simboli delle MODALITA'

AUTOMATO

RISCAI

: RINFRESCAMENTO

: DEUMIDIFICAZIONE

② Simbolo TURBO

③ Simbolo PLASMACLUSTER

4 Simboli di VELOCITA' DEL VENTILATORE

AUTOMATICO

: Impostazione manuale

⑤ Simboli FLUSSO D'ARIA EFFETTO COANDA

⑥ Indicatore CONTEGGIO TIMER E TEMPERATURA

7 Simbolo di TRASMISSIONE

8 Indicatore TIMER ATTIVATO/DISATTIVATO

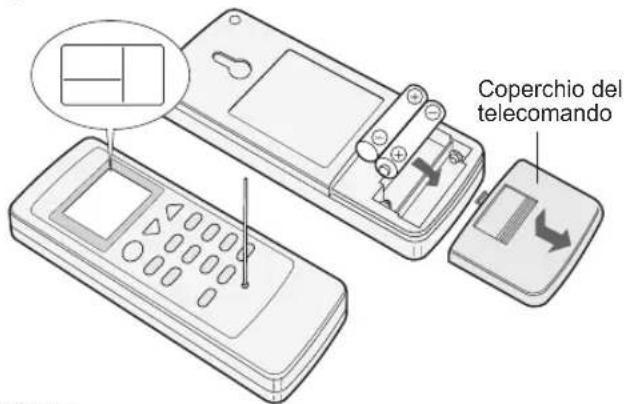

INSERIMENTO DELLE BATTERIE

Utilizzate due batterie di dimensioni AAA (R03)

1 Rimuovere il coperchio delle batterie sul retro del telecomando.
2 Inserire le batterie nel comparto, assicurando che le polarità ⊕ e ⊖ siano allineate correttamente.
2 Reinserite il coperchio delle batterie.
4 Premere il tasto RESET utilizzando un bastoncino sottile.

NOTE:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamento dopo aver sostituito le batterie, premere il tasto RESET utilizzando un bastoncino sottile.
• Se non intendete usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

COME USARE IL TELECOMANDO

Puntate il telecomando verso la fi nestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico "bip" quando riceve il segnale.

• Assicuratevi che non ci sia una tenda o altri oggetti tra il telecomando e l'unità.
- Il telecomando può inviare segnali fi no ad una distanza di 7 metri.

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se la fi nestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
  • L'uso di una lampada fluorescente con una reattanza d'accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L'unità può essere infl uenzata da segnali trasmessi dal telecomando di un televisore, videoregistratore o altre attrezzature usate nella stessa stanza.
• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli e danneggiarli.

MODALITA' AUSILIARIA

Usate questa modalità quando il telecomando non è disponibile.

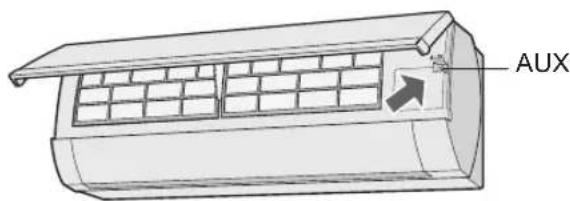

PER ACCENDERE

Sollevate il pannello anteriore dell'unità interne e premete il tasto AUX sul pannello operativo.

• La spia rossa di FUNZIONAMENTO (sull'unità si illuminerà e l'unità comincerà il funzionamento nella modalità AUTOMATICA.
• La velocità del ventilatore e l'impostazione della temperatura sono impostate su AUTOMATICO.

PER SPEGNERE

Pemere nuovamente il tasto AUX.

- La spia rossa di FUNZIONAMENTO ( ☑sull'unità si spegnerà.

- Se viene premuto il tasto AUX durante il normale funzionamento, l'unità si spegnerà.

SUGGERIMENTI SULLA MODALITA' AUTOMATICA

Nella modalità AUTOMATICA l'impostazione e il modo della temperatura vengono selezionati automaticamente in base alla temperatura della stanza nel momento in cui l'unità viene accesa.

Modalità ed impostazioni della temperatura

Temperatura della stanza all'avvio dell'operazione	Funzionamento automatico
	Modalità	Impostazione della temperatura
Sotto 21°C	RISCALDAMENTO 23°C
Da 21°C a 24°C	DEUMIDIFICAZIONE	Temperatura della stanza -2°C
Da 24°C a 26°C	RINFRESCAMENTO 24°C
Da 26°C a 28°C	RINFRESCAMENTO	25°C
Sopra 28°C	RINFRESCAMENTO	26°C

1 Premete il tasto MODE per selezionare il modo di funzionamento.

2 Premete il tasto d'ACCENSIONE/SPEGNIMENTO per accendere l'unità.

- La spia rossa di FUNZIONAMENTO (☐) sull'unità si illuminerà.

3 Premete il tasto TEMP. per impostare la temperatura desiderata.

MODALITA' AUTOMATICA/DEUMIDIFICAZIONE

- La temperatura può essere cambiata entro l'intervallo di 2°C superiore e 2°C inferiore alla temperatura determinata automaticamente dal condizionatore dell'aria.

- La temperatura può essere impostata in un intervallo compreso tra 18° e 32°C.

4 Premete il tasto FAN per impostare la velocità del ventilatore desiderata.

AUTOMATICO MODERATO BASSO ALTO

- Nella modalità DEUMIDIFICAZIONE, la velocità del ventilatore è preselezionata su AUTOMATICO e non può essere cambiata.

5 Per spegnere l'unità, premete nuovamente il tasto d'ACCENSIONE/SPEGNIMENTO.

- La spia rossa di FUNZIONAMENTO (☐) sull'unità si spegnerà.

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA

DIREZIONE VERTICALE DEL FLUSSO D'ARIA

1 Pemere il tasto SWING.

- Il defl ettore di regolazione verticale cambierà l'angolo continuamente.

2 Premete il tasto SWING nuovamente quando il defl ettore di regolazione verticale si trova nella posizione desiderata.

Intervallo di regolazione
Modalità RINFRESCAMENTO e DEUMIDIFICAZIONE

Modalità RISCALDAMENTO

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

Tenete il defl ettore di regolazione orizzontale come mostrato nello schema e regolate la direzione del fl usso d'aria.

AY-AP18KR AY-AP24KR

AY-AP9KR AY-AP12KR

PRECAUZIONI

Non tentate mai di regolare manualmente i defl ettori di regolazione verticale.

• La regolazione manuale dei defl ettori di regolazione verticale può causare un malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nella modalità RINFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa.

Non regolate il defl ettore di regolazione automatica all'estrema sinistra o all'estrema destra nella modalità RINFRESCAMENTO con la velocità della ventola impostata su "MODERATO ( - )" per un periodo di tempo prolungato. Si potrebbe formare della condensa sui defl ettori di ventilazione.

FLUSSO D'ARIA EFFETTO COANDA

Durante le operazioni di raffreddamento o deumidificazione, il deflettore di regolazione verticale è posizionato obliquamente verso l'alto per indirizzare l'aria fredda sul soffitto in modo da evitare il fl usso d'aria diretto.

Durante l'operazione di riscaldamento, il deflet- tore di regolazione verticale è posizionato verso il basso per indirizzare l'aria calda sul pavimento.

1 Premete il tasto FLUSSO D'ARIA EFFETTO COANDA durante il funzionamento.

- Sul telecomando apparirà “D⊆”.

PER ANNULLARE

Premere nuovamente il tasto FLUSSO D'ARIA EFFETTO COANDA.

NOTE:

Se volete l'impostazione FLUSSO D'ARIA EFFETTO COANDA nella modalità TURBO, premete il tasto FLUSSO D'ARIA EFFETTO COANDA durante l'operazione TURBO.

FUNZIONAMENTO TURBO

In questa modalità di funzionamento, la ventola del condizionatore d'aria funziona ad "altissima" velocità con una temperatura impostata di 15°C nei modi RINFRESCAMENTO e DEUMIDIFICAZIONE e con una temperatura impostata di 32°C nel modo RISCALDAMENTO per raffreddare e riscaldare rapidamente la stanza.

1 Premete il tasto TURBO durante il funzionamento.

- Sul telecomando apparirà "

- Dal display scomparirà l'indicazione della temperatura.

• La spia verde TURBO (sull'unità si illuminerà.

PER ANNULLARE

Premere nuovamente il tasto TURBO.

- La spia verde TURBO ( ) null'unità si spegnerà.

NOTE:

• Non potete impostare la temperatura o la velocità della ventola durante il funzionamento TURBO.
• Per spegnere la spia TURBO, premete il tasto DI-SPLAY.
• Quando l'unità funziona per oltre 30 minuti nella modalità TURBO, l'impostazione della ventola diventerà "ALTO" e l'impostazione della temperatura passerà a 18°C nella modalità RINFRESCAMENTO e DEUMIDIFICAZIONE.

Gli ioni rilasciati nella stanza ridurranno alcuni funghi causati dall'aria.

1 Premete il tasto PLASMACLUSTER durante il funzionamento. ton

• La spia blu PLASMACLUSTER sull'unità si illuminerà.

PER ANNULLARE

Pemere nuovamente il tasto PLASMACLUSTER.

- La spia PLASMACLUSTER sull'unità si spegnerà.

NOTE:

• L'utilizzo della funzione PLASMACLUSTER verrà memorizzato e sarà attivato la volta successiva che si accende il condizionatore d'aria.
• Per spegnere la spia PLASMACLUSTER, preme- te il tasto DISPLAY.
• Per avere la funzione PLASMACLUSTER nella modalità FAN (VENTILATORE), premete il tasto PLASMACLUSTER quando l'unità non è in funzione. Il simbolo della modalità sul telecomando si spegne e la velocità del ventilatore non può essere impostata su AUTOMATICO.

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il TIMER DI SPEGNIMENTO DOPO UN'ORA, l'unità si spegnerà dopo un'ora.

1 Premete il tasto TIMER DI SPEGNIMENTO DOPO UN'ORA

- Sul telecomando apparirà " /n. ⓐ▶○

• La spia arancione TIMER ( ⊙ ) sull'unità si illuminerà.
  • L'unità smetterà di funzionare dopo un'ora.

PER ANNULLARE

Pemere il tasto CANCEL.

• La spia arancione TIMER ( )sull'unità si spegnerà.
  In alternativa, spegnete l'unità premendo il ta- sto d'ACCENSIONE/SPEGNIMENTO.
• La spia rossa di FUNZIONAMENTO (☐) e la spia arancione TIMER (☐) sull'unità si spegne-ranno.

NOTE:

• L'operazione TIMER DI SPEGNIMENTO DOPO UN'ORA ha la priorità sulle impostazioni TIMER ATTIVATO e TIMER DISATTIVATO.
• Se il TIMER DI SPEGNIMENTO DOPO UN'ORA viene impostato mentre l'unità non è in funzione, l'unità funzionerà per un'ora in base alle condizioni impostate precedentemente.
• Se desiderate utilizzare l'unità per un'altra ora prima che la modalità TIMER DI SPEGNIMENTO DOPO UN'ORA si attivi, premete il tasto durante il funzionamento.

TIMER DISATTIVATO

1 Premere il tasto TIMER DISATTIVATO ( ⏻) ed impostate l'ora desiderata.

- L'impostazione dell'ora cambia quando premete il tasto come segue. tenete premuto il tasto per scorrere le impostazioni velocemente.

• La spia arancione TIMER ( Ⓜ ) sull'unità si illuminerà.
• L'impostazione dell'ora scorrerà per indicare il tempo rimanente.

PER ANNULLARE

Pemere il tasto CANCEL.

- La spia arancione TIMER ( ⊕sull'unità si spegnerà.

SUGGERIMENTI SUL FUNZIONAMENTO DI DISATTIVAZIONE DEL TIMER

Quando viene impostato TIMER DISATTIVATO, l'impostazione della temperatura viene regolata automaticamente per evitare che la stanza diventi eccessivamente fredda quando dormite. (Funzione Auto Sleep)

MODALITA' RINFRESCAMENTO/DEUMIDIFICAZIONE:

- Un'ora dopo l'attivazione del timer, l'impostazione della temperatura aumenta di 1°C rispetto all'impostazione della temperatura inziale.

Modalità RISCALDAMENTO

- Un'ora dopo l'attivazione del timer, l'impostazione della temperatura diminuisce di 3°C rispetto all'impostazione della temperatura inziale.

TIMER ATTIVATO

1 Premere il tasto TIMER ATTIVATO ( ⏻ | ) ed impostare l'ora desiderata.

- L'impostazione dell'ora cambia quando premete il tasto come segue. Tenete premuto il tasto per scorrere le impostazioni velocemente.

• La spia arancione TIMER (💡) sull'unità si illuminerà.
• L'impostazione dell'ora scorerà per indicare il tempo rimanente.

Selezionate il modo, l'impostazione della temperatura e la velocità della ventola in base alle vostre esigenze.

• Quando la temperatura è impostata con il TI-MER ATTIVATO, sul display verrà visualizzata la temperatura per 5 secondi prima di tornare alla visualizzazione dell'ora.
• L'unità si accenderà prima dell'ora impostata per permettere che la stanza raggiunga la temperatura desiderata all'ora del programma. (Funzione risveglio)

PER ANNULLARE

Pemere il tasto CANCEL.

- La spia arancione TIMER ( ⊕sull'unità si spegnerà.

NOTE:

• La durata del timer può essere impostata da un minimo di mezz'ora ad un massimo di 12 ore. Fino a 9,5 ore e mezzo si può impostare ad intervalli di mezz'ora mentre dalle 10 alle 12 ore ad intervalli di un'ora.
• L'impostazione dell'ora più recente verrà memorizzata e visualizzata sul display del telecomando quando TIMER ATTIVATO o TIMER ATTIVATO vengono impostati la volta successiva.
• TIMER ATTIVATO e TIMER DISATTIVATO non possono essere impostati insieme
• Quando è impostato TIMER DI SPEGNIMENTO DOPO UN'ORA, le impostazioni TIMER DISATTIVATO e TIMER ATTIVATO non sono disponibili.
• Se viene impostato TIMER DI SPEGNIMENTO DOPO UN'ORA quando TIMER DISATTIVATO o TIMER ATTIVATO è attivo, l'impostazione TIMER ATTIVATO o TIMER DISATTIVATO verrà annullata.

MANUTENZIONE

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi lavoro di manutenzione.

PULIZIA DEI FILTRI

1 Spegnete l'unità.

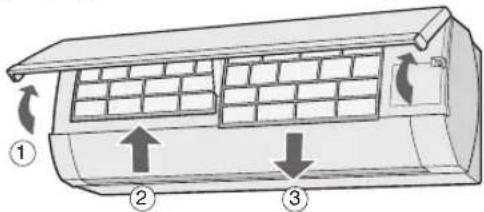

2 Rimuovete i fi ltri.

① Sollevate il pannello aperto.
② Spingete i filtri leggermente verso l'altro per sbloccarli.
③ Spingete i fi ltri verso il basso per rimuoverli.

Usate un aspirapolvere per togliere la polvere. Se i fi ltri sono sporchi, lavateli con acqua tie-pida e un detergente delicato. Asciugate i fi ltri all'ombra prima di reinstallarli.

4 Reinstallate i fi ltri.

① Rinstallate i fi Itri nella posizione originale.
② Chiudete il pannello aperto.

• Strofi nateli con un panno morbido.
• Non schizzate o versate acqua sui componenti, poiché possono verificarsi scosse elettriche o danni all'apparecchiatura.
  • Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Utilizzate l'unità nel modo RINFRESCAMENTO con la temperatura impostata su 32°C per mezza giornata per consentire la completa asciugatura del meccanismo.
2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria.
3 Pulite i fi ltri e poi reinstallateli.

MANUTENZIONE PRIMA DELLA STA- GIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i fi ltri dell'aria non siano sporchi.
2 Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato 1°C in più della temperatura desiderata nella modalità RINFRESCAMENTO (e 2°C in meno nella modalità RISCALDA-MENTO) si risparmierà circa il 10% di energia.
• Impostando una temperatura più bassa del necessario durante l'operazione di raffreddamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

• Evitando la luce solare diretta durante l'operazione di raffreddamento si risparmierà energia.
• Chiudete le finestre e le porte durante le operazioni di raffreddamento e riscaldamento.

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

MANTENETE IL FILTRO PULITO PER GARANTI-RE UN FUNZIONAMENTO PIU' EFFICACE

RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO

DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

- L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

INTERVALLO DELLA TEMPERATURA DI ESERCIZIO

		TEMP. INTERNA	TEMP. ESTERNA
RAFFREDDAMENTO	limite superiore	32°C	46°C
	limite inferiore	21°C	21°C
RISCALDA-MENTO	limite superiore	27°C	24°C
	limite inferiore –	-7°C

• Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da questo intervallo.
• Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nella modalità RINFRESCAMENTO o DEUMIDIFICAZIONE quando l'umidità è al di sopra dell'80%.

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifi ca un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovranno essere reimpostati dopo il ripristino dell'alimentazione.

FUNZIONE DI PRERISCALDAMENTO

Nella modalità di RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due - cinque minuti dopo l'accensione dell'unità per evitare che esca aria fredda.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio nella modalità RI-SCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.
• Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nella modalità RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

• L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sull'effi cacia del riscaldamento.
• Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate una stufa aggiuntiva.
• Per riscaldare tutto l'ambiente occorrerà del tempo, in quanto l'unità adotta un sistema a circolazione forzata.

PRIMA DI RICHIEDERE ASSISTENZA

Le seguenti condizioni non signifi cano malfunzionamento

L'UNITA' NON FUNZIONA

L'unità non funziona se accesa subito dopo averla spenta. L'unità non funziona immediatamente dopo aver cambiato la modalità. Ciò al fine di porteggere il meccanismo interno. Attendere 3 minuti prima che l'unità funzioni.

L'UNITA' NON EMETTE ARIA CALDA

L'unità è in fase di preriscaldamento o di sbrinamento.

ODORI

L'unità potrebbe emettere degli odori, filtrati dentro l'unità, dei tappeti e dei mobili e gli odori dei componenti interni nelle prime fasi di installazione.

PRIMA DI RICHIEDERE ASSISTENZA

SCRICCHIOLIO

L'unità potrebbe produrre degli scricchiolii. Questi suoni sono generati della frizione del pannello anteriore e degli altri componenti che si espandono in seguito a cambiamento della temperatura.

VIENE EMESSO UN LEGGERO RUMORE

Questo è un suono emesso quando l'unità sta generando ioni Plasmacluster.

SIBILO

Il suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all'interno dell'unità.

VAPORE ACQUEO

• Nella modalità RINFRESCAMENTO e DEUMIDIFICAZIONE si può vedere del vapore acqueo fuoriuscire dall'uscita dell'aria in seguito alla differenza tra la temperatura ambiente e l'aria rilasciata dall'unità.
• Nella modalità RISCALDAMENTO, del vapore acqueo può fuoriuscire dall'unità esterna durante lo sbrinamento.

ODORI EMESSI DALLA PRESA PLASMACLUSTER

Si tratta dell'odore dell'ozono generato dal generatore di ioni Plasmacluster. La concentrazione di ozono è minima, quindi non è pericolosa per la salute. La scarica di ozono nel'aria svanisce rapidamente e la sua densità all'interno della stanza non aumenta.

Se l'unità non funziona correttamente, controllate i seguenti punti prima di chiedere assistenza.

SE L'UNITA' NON FUNZIONA

Controllate che l'interruttore del circuito non sia saltato o che non sia bruciato un fusibile.

SE L'UNITA' NON RAFFREDDA (O RISCALDA) L'AMBIENTE EFFICACEMENTE

• Controllate i fi ltri. Puliteli se sono sporchi.
• Controllate l'unità esterna e assicuratevi che l'uscita o l'entrata dell'aria non siano ostruite.
• Controllate che il termostato sia impostato correttamente.
• Assicuratevi che porte e fi nestre siano ben chiuse.
• Se nella stanza ci sono tante persone, è possibile che l'unità non riesca a raggiungere la temperatura desiderata.
• Controllate che nella stanza non sia in funzione un'altra fonte di calore supplementare.

SE L'UNITA' NON RICEVE IL SEGNALE DEL TELECOMANDO

• Controllate che le batterie del telecomando non sia-no vecchie o deboli.
• Provate a inviare nuovamente il segnale puntando il telecomando correttamente verso la fi nestra di ricezione del segnale dell'unità.
• Controllate che le polarità delle batterie siano allineate correttamente.

Si prega di chiedere assistenza quando la spia di FUNZIONAMENTO e la spia TIMER e/o la spia PLASMACLUSTER nel pannello dell'indicatore lampeggiano.
