Typ produktu	Klimatyzator typu split
Model	AY-AP24KR
Marka	Sharp
Wydajność chłodzenia	24 000 BTU/h (ok. 7,0 kW)
Wydajność grzewcza	Nie określono (model tylko chłodzący)
Współczynnik efektywności energetycznej (EER)	Ok. 10,0 (szacowany)
Rodzaj czynnika chłodniczego	R32
Zasilanie	220-240V ~ 50Hz
Wymiary jednostki wewnętrznej (SxWxG)	Ok. 1050 x 290 x 230 mm
Wymiary jednostki zewnętrznej (SxWxG)	Ok. 900 x 650 x 330 mm
Waga jednostki wewnętrznej	Ok. 12 kg
Waga jednostki zewnętrznej	Ok. 35 kg
Przepływ powietrza (wysoki)	Ok. 700 m³/h
Poziom hałasu (wewnątrz)	28 - 45 dB(A)
Poziom hałasu (na zewnątrz)	Ok. 55 dB(A)
Funkcje	Chłodzenie, Wentylator, Osuszanie, Tryb senny, Timer, Automatyczny restart
Rodzaj filtra	Myjny filtr wstępny + Plazmowy oczyszczacz powietrza (opcjonalnie)
Konserwacja	Czyść filtr powietrza co 2 tygodnie; profesjonalne czyszczenie raz w roku
Funkcje bezpieczeństwa	Zabezpieczenie przed przeciążeniem, automatyczne wyłączanie, blokada rodzicielska (pilot)
Dostępność części zamiennych	Filtry, pilot, silnik wentylatora, sprężarka (autoryzowany serwis)
Ocena naprawialności	7/10 (często dostępne części)
Języki instrukcji obsługi	Angielski, francuski, hiszpański, włoski, polski, portugalski, turecki itp.

Często zadawane pytania - AY-AP24KR SHARP

Jak często należy czyścić filtr powietrza w klimatyzatorze SHARP AY-AP24KR?

Czyść filtr powietrza co dwa tygodnie przy normalnym użytkowaniu. Brudny filtr zmniejsza wydajność i może powodować oblodzenie. Umyj letnią wodą i pozostaw do całkowitego wyschnięcia przed ponownym zamontowaniem.

Jaka jest zalecana temperatura w trybie chłodzenia?

Sharp zaleca ustawienie termostatu między 24°C a 26°C dla optymalnego komfortu i oszczędności energii. Każdy stopień poniżej 24°C zwiększa zużycie energii o około 6%.

Czy mogę używać przedłużacza lub listwy zasilającej z tym klimatyzatorem?

Nie, zawsze podłączaj klimatyzator bezpośrednio do dedykowanego gniazdka ściennego o odpowiednim natężeniu prądu. Używanie przedłużacza lub listwy może spowodować przegrzanie i pożar.

Dlaczego mój klimatyzator nie chłodzi prawidłowo?

Sprawdź, czy filtr powietrza nie jest brudny, termostat jest ustawiony prawidłowo, a jednostka zewnętrzna nie jest zablokowana. Upewnij się również, że wszystkie okna i drzwi są zamknięte. Jeśli problem nie ustąpi, skontaktuj się z profesjonalnym technikiem.

Do czego służy funkcja "Automatyczny restart"?

Funkcja automatycznego restartu automatycznie uruchamia klimatyzator z poprzednimi ustawieniami po zaniku zasilania. Jest to przydatne do utrzymania komfortu podczas krótkich przerw w dostawie prądu.

Jak przełączyć między trybem chłodzenia a wentylatora?

Naciskaj przycisk 'Mode' na pilocie, aż pojawi się ikona żądanego trybu. W trybie wentylatora sprężarka zatrzymuje się, a tylko wentylator wewnętrzny cyrkuluje powietrze.

Jaki rodzaj czynnika chłodniczego stosuje SHARP AY-AP24KR?

Ten model wykorzystuje czynnik R32, który ma niższy potencjał globalnego ocieplenia w porównaniu do starszych czynników, takich jak R22. Upewnij się, że wszelkie prace serwisowe są wykonywane przez certyfikowanych specjalistów.

Jak mogę poprawić efektywność energetyczną mojego klimatyzatora?

Utrzymuj filtr powietrza w czystości, zamykaj zasłony w ciągu dnia, uszczelnij szczeliny wokół drzwi i okien oraz korzystaj z funkcji timera, aby uniknąć pracy urządzenia, gdy nie jest potrzebne.

Czy pilot jest dołączony i czy wymaga baterii?

Tak, pilot jest dołączony. Wymaga dwóch baterii AAA (nie dołączonych). Wymień je, gdy wyświetlacz stanie się przyciemniony lub zasięg się zmniejszy.

Co powinienem zrobić, jeśli klimatyzator wyświetla kod błędu?

Zajrzyj do sekcji rozwiązywania problemów w instrukcji obsługi. Typowe kody: E1 (błąd czujnika), E2 (problem z odszranianiem). Jeśli kod nadal się pojawia, wyłącz urządzenie i skontaktuj się z pomocą techniczną Sharp.

INSTRUKCJA OBSŁUGI AY-AP24KR SHARP

JEDNOSTKA WEWNETRZNA

OUTDOOR UNIT

UNITÀ ESTERNA

ΕΞΩΤΕΡΙΚΗ ΣΥΣΚΕΥΗ

UNIDADE EXTERIOR

DİŞ ÜNİTE

JEDNOSTKA ZEWNETRZNA

AY-AP9KR

AY-AP12KR

AY-AP18KR

AY-AP24KR

AE-A9KR

AE-A12KR

AE-A18KR

AE-A24KR

Uwaga: Państwa produkt oznaczony jest tym symbolem. Oznacza to, że zużytego sprzętu elektrycznego i elektronicznego nie należy łączyć z odpadami z gospodarstw domowych. Dla tego typu produktów istnieje odrębny system zbiórki odpadów.

A. Informacje dla użytkowników (prywatne gospodarstwa domowe) dotyczące usuwania odpadów

1. W krajach Unii Europejskiej

Uwaga: Jeśli chcą Państwo usunąć to urządzenie, prosimy nie używać zwykłych pojemników na śmieci!

Zużyty sprzęt elektryczny i elektroniczny należy usuwać oddzielnie, zgodnie z wymogami prawa dotyczącymi odpowiedniego przetwarzania, odzysku i recyklingu zużytego sprzętu elektrycznego i elektronicznego.

Po wdrożeniu przepisów unijnych w Państwach Członkowskich prywatne gospodarstwa domowe na terenie krajów UE mogą bezpłatnie* zwracać zużyty sprzęt elektryczny i elektroniczny do wyznaczonych punktów zbiórki odpadów.

W niektórych krajach* można bezpłatnie zwrócić stary produkt do lokalnych punktów sprzedaży detalicznej pod warunkiem, że zakupią Państwo podobny nowy produkt. *) W celu uzyskania dalszych informacji na ten temat należy skontaktować się z lokalnymi władzami.

Jeśli zużyty sprzęt elektryczny i elektroniczny jest wyposażony w baterie lub akumulatory, należy je usunąć oddzielnie, zgodnie z wymogami lokalnych przepisów.

Jeśli ten produkt zostanie usunięty we właściwy sposób, pomogą Państwo zapewnić, że odpady zostaną poddane przetworzeniu, odzyskowi i recyklingowi, a tym samym zapobiec potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego, które w przeciwnym razie mogłyby mieć miejsce na skutek niewłaściwej obróbki odpadów.

2. Kraje pozaunijne

Jeśli chcą Państwo pozbyć się produktu, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat prawidłowej metody usunięcia produktu.

B. Informacje dla użytkowników biznesowych dotyczące usuwania odpadów.

1. W krajach Unii Europejskiej

W przypadku gdy produkt używany jest do celów handlowych i zamierzają go Państwo usunąć:

Należy skontaktować się z dealerem firmy SHARP, który poinformuje o możliwości zwrotu wyrobu. Bye może będą Państwo musieli ponieść koszty zwrotu i recyklingu produktu. Produkty niewielkich rozmiarów (i w małych ilościach) można zwrócić do lokalnych punktów zbiórki odpadów.

2. Kraje pozaunijne

Jeśli chcą Państwo usunąć ten produkt, należy skontaktować się z władzami lokalnymi i uzyskać informacje na temat prawidłowej metody jego usunięcia.

Pb

Bateria dostarczona wraz z produktem może zawierać śladowe ilości ołowiu.

W krajach Unii Europejskiej: Przekreślony pojemnik na odpady oznacza, że zużytych baterii nie należy wyrzucać do pojemników z odpadami domowymi! Dla zużytych baterii istnieją oddzielne systemy zbiórki, które zapewnią prawidłowe przetwarzanie i odzysk zgodnie z obowiązującym prawem. Szczegóły na temat systemów zbiórki otrzymają Państwo u lokalnych władz.

W Szwajcarii: Zużyte baterie można zwrócić w punkcie sprzedaży.

Kraje pozaunijne: W celu uzyskania szczegółowych informacji na temat prawidłowej metody pozbycia się zużytych baterii, proszę o kontakt z władzami lokalnymi.

W niniejszej instrukcji przedstawiono prawidłowe zasady obsługi Państwa klimatyzatora. Prosimy o uważne zapoznanie się z instrukcją i zachowanie jej na wypadek późniejszych wątpliwości.

SPIS TREŚCI

• ŚRODKI OSTROŻNOŚCI ......PL-1
• NAZWY CZĘŚCI PL-2
• OBSŁUGA PILOTA ZDALNEGO STEROWANIA..PL-4
• TRYB PRACY BEZ PILOTA .....PL-4
- PODSTAWY OBSŁUGI ......PL-5
• USTAWIENIE KIERUNKU PRZEPLYWU POWIETRZA PL-6

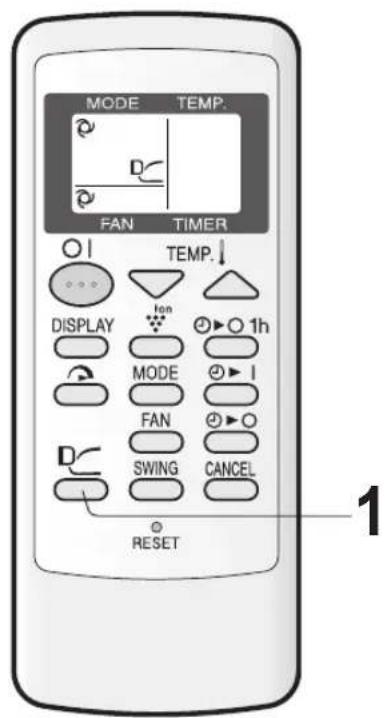

- SYSTEM STEROWANIA PRZEPLYWEM POWIETRZA COANDA ......PL-7

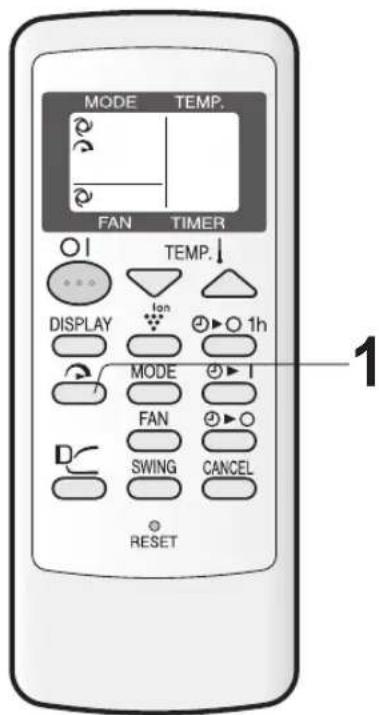

• TRYB TURBO....PL-7

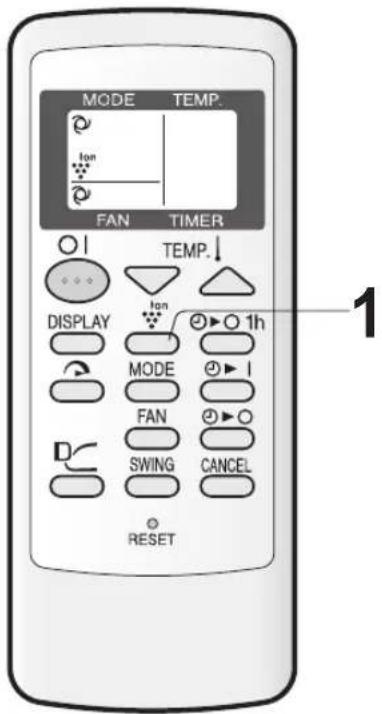

• TRYB PLASMACLUSTER ....PL-8
• PROGRAM JEDNOGODZINNY ......PL-8
• OPERACJE STEROWANE ZEGAREM (TIMER)....PL-9

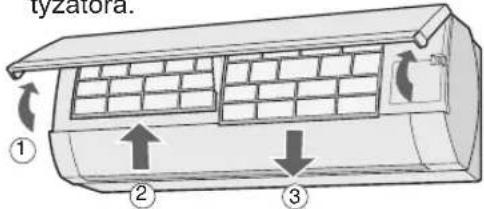

• KONSERWACJA PL-10
• JAK OSZCZĘDZAĆ ENERGIĘ .....PL-10
• DODATKOWE UWAGI DOTYCZĄCE OBSŁUGI....PL-11
• ZANIM WEZWIESZ SERWIS ......PL-11

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIA DOTYCZĄCE EKSPLOATA- CJI URZĄDZENIA

1 Nie należy ciągnąć za kabel zasilający ani go deformować. Ciągnięcie i niewłaściwe korzystanie z kabla może spowodować uszkodzenie urządzenia i porażenie prądem osób znajdujących się w pobliżu.
2 Nie wolno przez dłuższy czas pozostawać w strumieniu powietrza wylatującego bezpośrednio z klimatyzatora, ponieważ mogłoby to mieć negatywny wpływ na stan zdrowia.
3 Jeśli w klimatyzowanym pomieszczeniu mają przebywać noworodki, małe dzieci, osoby starsze, obłożnie chore lub niepełnosprawne, należy się upewnić, że temperatura w pomieszczeniu jest dla nich odpowiednia.
4 Do klimatyzatora nie wolno wprowadzać żadnych przedmiotów, ponieważ mogłyby zostać wyrzucone przez pracujące z dużą prędkością wewnętrzne wentylatory i spowodować zranienie osób znajdujących się w pobliżu.
5 Klimatyzator należy prawidłowo uziemić. Przewodu uziemiającego nie wolno podłączać do rur gazowych ani wodociągowych, instalacji odgromnikowej ani przewodu uziemiającego linii telefonicznej. Nieodpowiednie uziemienie może spowodować porażenie prądem.
6 Jeśli praca klimatyzatora w jakikołwiek sposób odbiega od normy (np. wyczuwalny jest zapach spalenizny), należy natychmiast wyłączyć klimatyzator i odłączyć go od sieci elektrycznej.
7 Należy przestrzegać lokalnych przepisów dotyczących kabli zasilających. Użycie nieodpowiedniego kabla mogłoby spowodować przegrzewanie gniazdka, wtyczki i kabla, a nawet doprowadzić do pożaru.
8 Użyty kabel musi być zgodny z zaleceniami producenta. Wymianę może przeprowadzić wyłącznie wykwalifi kowany pracownik serwisu.

ŚRODKI OSTROŻNOŚCI

OSTRZEŻENIA DOTYCZĄCE INSTALACJI, DEMONTAŻU I NAPRAW

- Nie wolno próbować instalować, demontować i naprawiać klimatyzatora samodzielnie. Nieodpowiednie postępowanie mogłoby spowodować porażenie prądem, wyciek wody, pożar itp. W sprawie instalacji, demontażu lub naprawy klimatyzatora należy porozumieć się ze sprzedawcą urządzenia lub przedstawicielem autoryzowanego serwisu.

OSTRZEŻENIA DOTYCZĄCE EKSPLOATA- CJI URZĄDZENIA

1 Należy od czasu do czasu otwierać okno lub drzwi, żeby przewietrzyć pomieszczenie, zwłaszcza jeśli pracują w nim urządzenia gazowe. Nieodpowiednia wentylacja może spowodować brak świeżego powietrza.
2 Nie wolno naciskać przycisków mokrymi rękoma, ponieważ mogłoby to spowodować porażenie prądem.
3 Ze względów bezpieczeństwa, jeśli klimatyzator ma pozostawać przez dłuższy czas nieużywany, należy go wyłącać głównym wyłącznikiem.
4 Należy regularnie kontrolować mocowanie wspornika urządzenia zewnętrznego, żeby upewnić się, że jest ono prawidłowe i nie ma ryzyka odpadnięcia.
5 Nie wolno kłaść żadnych przedmiotów ani samemu stawać na urządzeniu zewnętrznym. Przedmiot lub osoba mogłyby spaść, powodując wypadek.
6 Opisywany klimatyzator jest przeznaczony do eksploatacji w pomieszczeniach mieszkalnych lub biurach. Nie należy używać go w pomieszczeniach przeznaczonych do chowu zwierząt ani szklarniach.
7 Na klimatyzatorze nie wolno ustawiać naczyń z wodą. Przedostanie się wody do wnętrza urządzenia mogłoby spowodować uszkodzenie izolacji i porażenie prądem.
8 Nie wolno blokować otworów wlotowych ani wylotowych urządzenia. Mogłoby to doprowadzić do obniżenia wydajności urządzenia lub inne problemy.
9 Przed przeprowadzeniem jakichkolwiek czynności konserwacyjnych lub czyszczenia należy bezwzględnie przerwać pracę urządzenia i wyłączyć je głównym wyłącznikiem sieciowym. Wentylator pracujący we wnętrzu klimatyzatora mógłby spowodować obrażenia.
10 Klimatyzator należy chronić przed bezpośrednim działaniem wody, ponieważ mogłaby ona spowodować porażenie prądem lub uszkodzić urządzenie.
11 Opisywane urządzenie nie jest przeznaczone do obsługi przez dzieci lub osoby niedołężne bez dozoru.
Dzieci nie wolno pozostawiać w pobliżu urządzenia bez opieki, żeby się upewnić, że nie będą go wykorzystywać do zabawy.
12 To urządzenie nie jest przeznaczone do użytku w Skandynawii.

OSTRZEŻENIA DOTYCZĄCE USTAWIENIA I INSTALACJI

• Klimatyzator należy podłączyć do źródła zasilania o odpowiednim napięciu i częstotliwości. Użycie źródła zasilania o nieodpowiednim napięciu lub częstotliwości może doprowadzić do uszkodzenia urządzenia a nawet pożaru.
• Urządzenia nie należy instalować w miejscach, w których możliwy jest wyciek łatwopalnego gazu, ponieważ mogłoby to spowodować wybuch.
  Urządzenie należy instalować w pomieszczeniach o minimalnej ilości kurzu, dymu i wilgoci w powietrzu.
• Rurkę odpływową należy poprowadzić w sposób zapewniający odpowiednie odprowadzanie kondensatu. W przeciwnym razie wilgoć mogłaby się gromadzić w pomieszczeniu, na meblach itp.
• Zależnie od miejsca instalacji, należy się upewnić, że został zastosowany wyłącznik zasilania lub bezpiecznik różnicowy.

JEDNOSTKA WEWNETRZNA

① Kratka wlotowa
② Panel przedni
③ Filtr powietrza
④ Przycisk AUX
⑤ Okienko odbiornika sygnału
⑥ Kabel zasilający
⑦ Pionowa prowadnica powietrza
⑧ Pozioma prowadnica powietrza
⑨ Otwór wylotowy

⑩ Wskaźnik PLASMACLUSTER (niebieski)
⑪ Wskaźnik OPERATION (czerwony
⑫ Wskaźnik TIMER (pomarańczowy 📞)
⑬ Wskaźnik TURBO (zielony 📞)

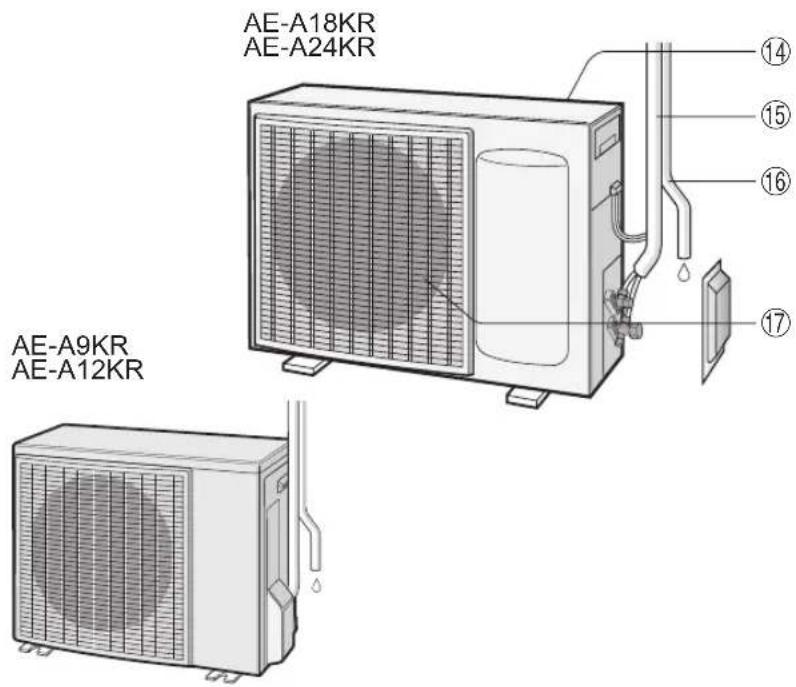

JEDNOSTKA ZEWNETRZNA

⑭ Kratka wlotowa
⑮ Rurka z czynnikiem chłodzącym i kabel łączący obie jednostki
⑯ Rurka odprowadzająca kondensat
⑰ Kratka wylotowa

UWAGA:

Wygląd rzeczywistych urządzeń może nieznacznie odbiegać od powyższych rysunków.

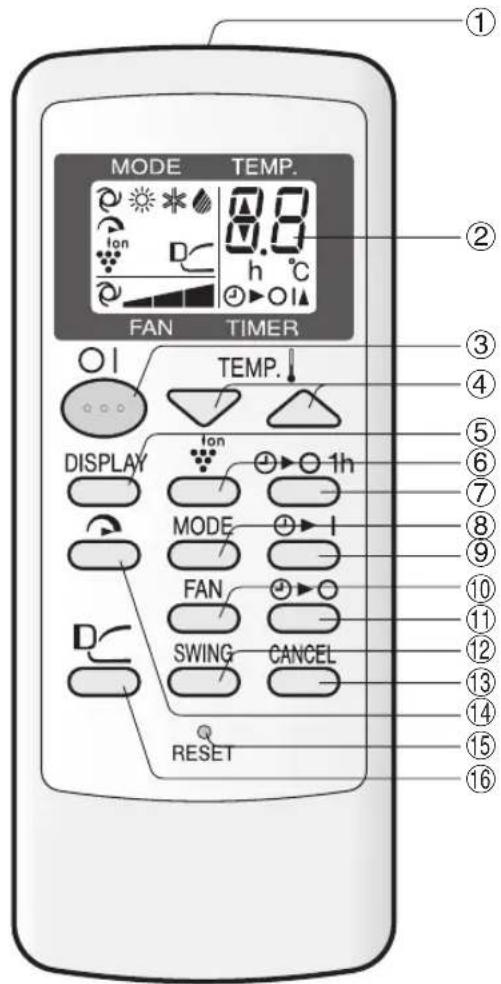

PILOT ZDALNEGO STEROWANIA

① NADAJNIK
② WYŚWIETLACZ
③ Przycisk ON/OFF
④ Przycisk TEMP.
⑤ Przycisk DISPLAY
⑥ Przycisk PLASMACLUSTER
⑦ Przycisk O1h
⑧ Przycisk MODE
⑨ Przycisk TIMER ON
⑩ Przycisk FAN
⑪ Przycisk TIMER OFF
⑫ Przycisk SWING
⑬ Przycisk TIMER CANCEL
⑭ Przycisk TURBO
⑮ Przycisk RESET
⑯ Przycisk COANDA

WYŚWIETLACZ PILOTA ZDALNEGO STEROWANIA

① Wskaźniki TRYBU PRACY
: COOL: DRY
② Wskaźnik TURBO
③ Wskaznik PLASMACLUSTER
④ Wskaźniki PRĘDKOŚCI WENTYLATORA
: AUTO: Ustawienie reczne
⑤ Wskaźnik COANDA
⑥ Wskaźnik TEMPERATURY I USTAWIEŃ TIMERA
⑦ Wskaźnik NADAWANIA
⑧ Wskaźnik TRYBU PRACY TIMERA

OBSŁUGA PILOTA ZDALNEGO STEROWANIA

WKŁADANIE BATERII

Użyj dwóch baterii AAA (R03).

1 Zdejmij osłone pojemnika na baterie w spodniej części pilota.
2 Wlóż baterie do pojemnika, zgodnie z oznaczeniami ⊕ i ⊖.
3 Załów z powrotem osłonę pojemnika na baterie.
4 Cienkim przedmiotem naciśnij przycisk RESET.

UWAGA:

• W normalnym trybie eksploatacji żywotność baterii wynosi około jednego roku.
• Należy wymieniać zawsze obydwie baterie równocześnie, zwracając uwagę, by były one tego samego typu.
• Jeśli po wymianie baterii pilot nie działa prawidłowo, należy cienkim przedmiotem nacisnąć przycisk RESET.
• Jeśli urządzenie ma pozostawać przez dłuższy czas nieużywane, należy wyjąć baterie z pilota.

JAK KORZYSTAĆ Z PILOTA

Skieruj pilota w stronę okienka odbiornika sygnału w urządzeniu i naciśnij żądany przycisk. Po ode-braniu polecenia urządzenie wyemituje krótki sygnał dźwiękowy.
- Upewnij się, że pomiędzy pilotem a urządzeniem nie ma żadnych przeszkód (np. zasłon).
- Zasięg pilota wynosi około 7 metrów.

• Należy się upewnić, że na odbiornik sygnału nie pada bezpośrednio silne światło słoneczne, ponieważ mogłoby ono uniemożliwić prawidłowy odbiór. Jeśli na odbiornik pada silne światło słoneczne, należy zasunąć zasłony.
• Światło lampy jarzeniowej również może zakłócać odbiór sygnału.
• Na pracę urządzenia może mieć również wpływ sygnał z pilota od telewizora, magnetowidu i innych urządzeń RTV.
• Pilota nie należy pozostawiać w miejscach silnie nasłonecznionych ani w pobliżu kaloryfera. Urządzenie i pilota należy chronić również przed wilgocią i wstrząsami, ponieważ mogłyby one spowodować odbarwienie obudowy lub uszkodzenie.

TRYB PRACY BEZ PILOTA

Ten tryb pracy jest użyteczny w przypadku, gdy pilot zdalnego sterowania jest niedostępny.

Otwórz panel przedni jednostki wewnętrznej i naciśnij przycisk AUX.

• Czerwony wskaźnik OPERATION (☐) na panelu informacyjnym zacznie świecić i klimatyzator będzie pracował w trybie AUTO.
• Szybkość wentylatora i temperatura będą regulowane w trybie AUTO.

WYŁĄCZANIE KLIMATYZATORA

Naciśnij ponownie przycisk AUX.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu wyłączy się.

UWAGA:

- Naciśnięcie przycisku AUX podczas normalnego trybu pracy klimatyzatora spowoduje jego wyłączenie.

INFORMACJE O TRYBIE AUTO

W trybie AUTO temperatura oraz tryb pracy są ustawiane automatycznie w zależności od temperatury w pomieszczeniu w chwili włączenia klimatyzatora.

Tryby pracy i ustawienia temperatury

Temp. po-mieszczenia przy włączeniu klimatyzatora	Ustawienia automatyczne
	Tryb	Ustawienie temperatury
Poniżej 21°C	HEAT	23°C
21°C-24°C	DRY	Temp. pomieszczenia - 2°C
24°C-26°C	COOL	24°C
26°C-28°C	COOL	25°C
Powyżej 28°C	COOL	26°C

1 Naciskając przycisk MODE, wybierz żądany tryb pracy.

2 Naciśnij przycisk ON/OFF, żeby włączyć klimatyzator.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu zacznie świecić.

3 Przyciskami TEMP. ustaw żądaną temperaturę.

TRYBY AUTO I DRY

- Temperaturę można zmieniać o 2°C powyżej lub poniżej temperatury automatycznie zmierzonej przez klimatyzator.

TRYBY COOL I HEAT

- Temperaturę można zmieniać w zakresie od 18°C do 32 °C.

4 Przyciskiem FAN ustaw żądaną prędkość wentylatora.

- W trybie DRY wentylator pracuje w trybie AUTO i nie można tego zmienić.

5 Żeby wyłączyć urządzenie, naciśnij po- nownie przycisk ON/OFF.

- Czerwony wskaźnik OPERATION (☐) na urządzeniu wyłączy się.

USTAWIENIE KIERUNKU PRZEPLYWU POWIETRZA

REGULACJA STRUMIENIA POWIETRZA W PIONIE

1 Naciśnij przycisk SWING.

- Prowadnica powietrza będzie cyklicznie zmieniała położenie sterując kierunkiem nadmuchu w pionie.

2 Naciśnij ponownie przycisk SWING, gdy pionowe prowadnice powietrza osiągną odpowiednie położenie.

Tryb HEAT

Zakres regulacji
Tryby COOL i DRY

REGULACJA STRUMIENIA POWIETRZA W POZIOMIE

Wyreguluj kierunek strumienia powietrza w poziomie przy pomocy dźwigni prowadnic.

AY-AP18KR AY-AP24KR

AY-AP9KR AY-AP12KR

OSTRZEŻENIA:

W żadnym przypadku nie wolno próbować ręcznie przestawiać pionowej prowadnicy.

• Ręczna regulacja pionowej prowadnicy może spowodować uszkodzenie klimatyzatora.
• Jeśli pionowa prowadnica będzie się przez dłuższy czas znajdowała w najniższym położeniu w trybie chłodzenia (COOL) lub osuszania (DRY), może dojść do skrapłania się na niej pary wodnej.
  Jeśli w trybie chłodzenia (COOL) wentylator w klimatyzatorze pracuje z prędkością "SOFT( — )", prowadnicy poziomej nie należy przez dłuższy czas utrzymywać w położeniach skrajnych (lewym lub prawym).

SYSTEM STEROWANIA PRZEPLY- WEM POWIETRZA COANDA

Podczas pracy w trybie chłodzenia (COOL) lub osuszania (DRY) pionowa prowadnica powietrza jest ustawiona skośnie do góry, kierując zimne powietrze na sufit, żeby uniknąć bezpośrednie-go nadmuchu na osoby w pomieszczeniu. W trybie ogrzewania (HEAT) prowadnica pionowa jest ustawiona skośnie do dołu, kierując ciepłe powietrze na podłogę.

1 Podczas pracy klimatyzatora naciśnij przycisk COANDA.

- Na pilocie pojawi się wskaźnik „”

ANULOWANIE

Naciśnij ponownie przycisk COANDA.

UWAGA:

Jeśli chcesz korzystać z trybu COANDA w połączeniu z trybem TURBO, naciśnij przycisk COANDA podczas pracy w trybie TURBO.

TRYB TURBO

W tym trybie wentylator klimatyzatora pracuje z bardzo dużą szybkością przy ustawieniu temperatury 15°C w trybach COOL i DRY oraz z ustawieniem temperatury 32°C w trybie HEAT, co pozwala błyskawicznie schłodzić lub ogrzać pomieszczenie.

1 Podczas pracy klimatyzatora naciśnij przycisk TURBO.

• Na pilocie pojawi się wskaźnik „
• Wskaźnik temperatury się wyłączy.
• Zielony wskaźnik TURNO) (na urządzeniu głównym zacznie świecić.

ANULOWANIE

Ponownie naciśnij przycisk TURBO.

- Zielony wskaźnik TURBO ( ) wyłączy się.

UWAGA:

• Podczas pracy w trybie TURBO nie można regulować temperatury ani prędkości wentylatora.
• Żeby wyłączyć wskaźnik TURBO, naciśnij przycisk DISPLAY.
• Po 30 minutach pracy w trybie TURBO wentylator zacznie pracować w trybie „HIGH”, a ustawienie temperatury w trybach DRY i COOL zostanie zmienione na 18°C.

TRYB PLASMACLUSTER

Jony Plasmacluster uwalniane do pomieszczenia będą ograniczały unoszące się w powietrzu zarodniki grzybów pleśniowych.

1 Podczas pracy klimatyzatora naciśnij przycisk PLASMACLUSTER. Ion

• Na pilocie pojawią się wskaźniki „
• Niebieski wskaźnik PLASMACLUSTER na urządzeniu głównym zacznie świecić.

ANULOWANIE

Naciśnij ponownie przycisk PLASMACLUSTER.

- Wskaźnik PLASMACLUSTER na urządzeniu się wyłączy.

UWAGA:

• Ustawienie trybu pracy PLASMACLUSTER zostanie zachowane w pamięci, dzięki czemu przy następnym uruchomieniu klimatyzatora zostanie przywołane automatycznie.
• Żeby wyłączyć wskaźnik PLASMACLUSTER, naciśnij przycisk DISPLAY.
• Żeby ustawić tryb PLASMACLUSTER tylko w połączeniu z trybem FAN (sam wentylator), naciśnij przycisk PLASMACLUSTER, gdy klimatyzator będzie wyłączony. Wskaźnik trybu pracy na pilocie wyłączy się, a ustawienie prędkości wentylatora w trybie AUTO będzie niemożliwe.

PROGRAM JEDNOGODZINNY

Klimatyzator zaprogramowany w opisany poniżej sposób wyłączy się automatycznie po upływie godziny.

1 Naciśnij przycisk O1h.

• Na pilocie pojawią się wskaźniki „/h ⓞ▶○”.
• Pomarańczowy wskaźnik TIMER ( ①) na panelu informacyjnym urządzenia głównego zacznie świecić.
• Klimatyzator się wyłączy po jednej godzinie.

ANULOWANIE

Naciśnij przycisk CANCEL.

- Pomarańczowy wskaźnik TIMER (☑) na panelu informacyjnym urządzenia głównego wyłączy się.

Można również po prostu wyłączyć klimatyzator, naciskając przycisk ON/OFF.

- Czerwony wskaźnik OPERATION (☐) i pomarańczowy wskaźnik TIMER (☐) wyłączą się.

UWAGA:

• Ustawienia programu 1-godzinnego mają priorytet nad ustawieniami włącznika i wyłącznika czasowego.
• Jeśli program 1-godzinny zostanie włączony w momencie, w którym klimatyzator nie będzie działał, klimatyzator zostanie włączony na godzinę z aktywnymi ostatnio używanymi ustawieniami.
• Żeby przedłużyć pracę klimatyzatora o kolejną godzinę, należy podczas pracy ponownie nacisnąć przycisk O1h.

WYŁĄCZNIK CZASOWY

1 Naciśnij kilka razy przycisk TIMER OFF ( Ⓞ▶○ ), żeby ustawić żądany czas.

- Naciskanie przycisku będzie powodowało zmianę wskazań w pokazanej poniżej sekwencji. Naciśnij i przytrzymaj przycisk, żeby szybciej zmieniać ustawienie.

• Na panelu informacyjnym urządzenia głównego pojawi się pomarańczowy wskaźnik TIMER ( ).
• Wraz z upływem czasu wskazanie na wyświetlaczu będzie malało, dzięki czemu będzie wiadomo, ile czasu pozostało do wyłączenia klimatyzatora.

ANULOWANIE

Naciśnij przycisk CANCEL.

- Pomarańczowy wskaźnik TIMER (☐) na panelu informacyjnym urządzenia głównego zniknie.

WSKAZÓWKI DOTYCZĄCE WYŁĄCZNIKA CZASOWEGO

Jeśli zaprogramowany jest wyłącznik czasowy, klimatyzator automatycznie zmienia ustawienie temperatury, żeby zapobiec nadmiernemu obniżeniu lub podwyższeniu temperatury w pomieszczeniu (np. podczas snu osób znajdujących się w pomieszczeniu).

TRYBY COOL i DRY:

- Po upływie godziny od zaprogramowania wyłącznika ustawienie termostatu wzrośnie o 1°C w stosunku do ustawienia początkowego.

TRYB HEAT:

- Po upływie godziny od zaprogramowania wyłącznika ustawienie termostatu zmniejszy się o 3°C w stosunku do ustawienia początkowego.

WŁĄCZNIK CZASOWY

1 Naciśnij kilka razy przycisk TIMER ON ( ⓞ▶ | ), żeby ustawić żądany czas.

- Naciskanie przycisku będzie powodowało zmianę wskazań w pokazanej poniżej sekwencji. Naciśnij i przytrzymaj przycisk, żeby szybciej zmieniać ustawienie.

• Na panelu informacyjnym urządzenia głównego zacznie świecić wskaźnik TIMER ( Ⓤ ).
• Wraz z upływem czasu wskazanie na wyświetlaczu będzie malało, dzięki czemu będzie wiadomo, ile czasu pozostało do włączenia klimatyzatora.

Stosownie do potrzeb, ustaw tryb pracy, temperaturę, prędkość wentylatora.

• Jeśli temperatura jest regulowana już po zaprogramowaniu włącznika, jej wartość będzie widoczna na wyświetlaczu przez 5 sekund, a następnie wyświetlone zostanie ustawienie włącznika.
• Klimatyzator włączy się trochę wcześniej, żeby doprowadzić temperaturę do żądanego poziomu przed upływem ustawionego czasu.

ANULOWANIE

Naciśnij przycisk CANCEL.

- Pomarańczowy wskaźnik TIMER ( ⏻ ) na panelu informacyjnym urządzenia głównego zniknie.

UWAGA:

• Opóźnienie wyłączenia lub wyłączenia może wynosić od 0,5 godziny (30 minut) do 12 godzin. Opóźnienie do 9,5 godziny można ustawiać ze skokiem 0,5-godzinnym (30-minutowym), a opóźnienie od 10 do 12 godzin – ze skokiem 1-godzinnym.
• Ostatnie ustawienie czasu zostanie zapisane w pamięci i pojawi się na wyświetlaczu pilota przy następnym naciśnięciu przycisku TIMER OFF lub TIMER ON.
• Włącznika i wyłącznika czasowego nie można zaprogramować równocześnie.
• Włączenie programu 1-godzinnego spowoduje, że włącznik i wyłącznik czasowy będą niedostępne.
• Włączenie programu 1-godzinnego spowoduje anulowanie zaprogramowanego włącznika lub wyłącznika czasowego.

KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć kabel zasilający od gniazdka w ścianie lub odciąć dopływ prądu zewnętrznym wyłącznikiem.

CZYSZCZENIE FILTRÓW

1 Wyłącz klimatyzator.

2 Wyjmij fi ltry.

① Unieś panel przedni.
② Przesuń filtry nieznacznie do góry, żeby je odblokować.
③ Pociągnij filtry w dół, żeby je wyjąć z klimatyzatora.

3 Wyczyść filtry.

Usuń kurz przy pomocy odkurzacza. Jeśli filtry są nadal brudne, należy je wypłukać w ciepłej wodzie z dodatkiem łagodnego detergentu. Przed ponowną instalacją należy wysuszyć filtry w zacienionym miejscu.

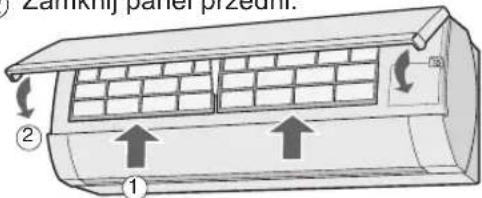

4 Zainstaluj ponownie fi ltry.

① Zainstaluj filtry w oryginalnych położeniach.
② Zamknij panel przedni.

CZYSZCZENIE URZĄDZENIA GŁÓWNEGO I PILOTA

• Do czyszczenia należy używać miękkiej ściereczki.
• Żadnego z elementów nie należy bezpośrednio polewać woda, ponieważ mogłoby to spowodować porażenie prądem lub uszkodzenie klimatyzatora.
• Do czyszczenia nie wolno używać gorącej wody, rozcieńczalnika, proszków ani silnych rozpuszczalników.

KONSERWACJA POSEZONOWA

1 Uruchom klimatyzator na pół dnia w trybie COOL z ustawieniem temperatury 32°C, żeby dokładnie osuszyć cały mechanizm.
2 Wyłącz klimatyzator i odłącz go od sieci elektrycznej. Odłącz zasilanie wyłącznikiem głównym, jeśli instalacja jest wyposażona w taki wyłącznik.
3 Wyczyść i zainstaluj ponownie filtry.

KONSERWACJA PRZEDSEZONOWA

1 Upewnij się, że filtry powietrza są czyste.
2 Upewnij się, że żadne przedmioty nie bloku- ją otworów wlotowych lub wylotowych.

JAK OSZCZĘDZAĆ ENERGIĘ

Poniżej zamieszczonych jest kilka wskazówek, które ułatwią oszczędzanie energii podczas korzystania z klimatyzatora.

USTAWIAJ WŁAŚCIWA TEMPERATURE

• Podczas pracy w trybie COOL (chłodzenie) należy ustawiać termostat o 1°C wyżej od żądanej temperatury (i o 2°C niżej w trybie HEAT (ogrzewanie)). Pozwoli to obniżyć zużycie energii o około 10 procent.
• Ustawienie w trybie chłodzenia niższej temperatury niż jest to konieczne spowoduje zwiększone zużycie energii.

UNIKAJ BEZPOŚREDNIEGO DZIAŁANIA PROMIENI SŁONECZNYCH I PRZECIĄGÓW

• Zasłonięcie okien podczas chłodzenia spowoduje zmniejszenie zużycia energii.
• Podczas chłodzenia i ogrzewania należy zamykać okna i drzwi.

USTAWIAJ ODPOWIEDNI KIERUNEK NAWIEWU, ŻEBY ZAPEWNIĆ WŁAŚCIWĄ CYRKULACJĘ

UTRZYMUJ FILTR W CZYSTOŚCI, ŻEBY ZAPEW-NIĆ EFEKTYWNE DZIAŁANIE

PROGRAMUJ OPERACJE PRZY POMOCY ZEGARA

JEŚLI KLIMATYZATOR MA PRZEZ DŁUŻSZY CZAS POZOSTAWAĆ NIEUŻYWANY, NALEŻY GO ODŁĄCZYĆ OD SIECI ELEKTRYCZNEJ

- Jednostka wewnętrzna zużywa niewielką ilość energii, nawet jeśli jest wyłączona.

DODATKOWE UWAGI DOTYCZĄCE OBSŁUGI

ZAKRES DOPUSZCZALNYCH TEMPERATUR PODCZAS PRACY

		TEMP. W PO-MIESZENIU	TEMP.ZEWNĘTRZNA
CHŁO-DZENIE	górny limit	32°C	46°C
	dolny limit	21°C	21°C
OGRZE-WANIE	górny limit	27°C	24°C
	dolny limit –	-7°C

• Wbudowany układ zabezpieczający może wyłączyć klimatyzator, jeśli temperatura przekroczy dopuszczalny zakres.
• Na otworze wylotowym może się skrapłać para wodna jeśli urządzenie będzie ciągle pracowało w trybie COOL (chłodzenie) lub DRY (osuszanie), a wilgotność powietrza będzie przekraczała 80 procent.

JEŚLI WYSTĄPI PRZERWA W ZASILANIU

Opisywany klimatyzator wyposażony jest w pamięć, w której przechowywane są ustawienia trybu pracy w przypadku wystąpienia przerwy w zasilaniu.

Po przywróceniu zasilania urządzenie automatycznie uruchomi się z ustawieniami, które były aktywne w momencie wystąpienia przerwy – nie dotyczy to tylko operacji sterowanych zegarem. Jeśli przed wystąpieniem przerwy w zasilaniu w pamięci klimatyzatora zaprogramowane były operacje sterowane zegarem, po przywróceniu zasilania należy je ustawić ponownie.

FUNKCJA WSTĘPNEGO ROZGRZEWANIA

Podczas pracy w trybie HEAT (ogrzewanie) wewnętrzny wentylator może się uruchomić dopiero z pewnym opóźnieniem wynoszącym od dwóch do pięciu minut, żeby zapobiec nagłemu wypłynięciu zimnego powietrza z urządzenia.

FUNKCJA ODSZRANIANIA

• Jeśli podczas pracy w trybie HEAT na wymienniku ciepła w urządzeniu zewnętrznym zgromadzi się szron, na 5 do 10 minut włączony zostanie automatyczny odszraniancz, który usunie zgromadzony szron. Podczas odszraniania wewnętrzny i zewnętrzny wentylator nie pracują.
• Po zakończeniu odszraniania urządzenie automatycznie powróci do pracy w trybie HEAT.

EFEKTYWNOŚĆ OGRZEWANIA

• W urządzeniu zastosowana jest tzw. pompa ciepła, która przenosi ciepło z zewnątrz i uwalnia je w pomieszczeniu. Z tego względu temperatura powietrza na zewnątrz ma znaczny wpływ na efektywność procesu ogrzewania.
• Jeśli z powodu niskich temperatur efektywność procesu ogrzewania znacznie spada, należy zastosować dodatkowy grzejnik.
• Ze względu na sposób działania systemu wymuszania obiegu powietrza, rozgrzanie całego pomieszczenia wymaga trochę czasu.

ZANIM WEZWIESZ SERWIS

Zaistnienie opisanych poniżej warunków nie oznacza uszkodzenia klimatyzatora.

KLIMATYZATOR NIE DZIAŁA

Klimatyzator nie będzie działat, jeśli zostanie ponownie włączony natychmiast po wyłączeniu. Klimatyzator nie zadziała także natychmiast po zmianie trybu pracy. Ma to na celu zabezpieczenie mechanizmów wewnętrznych. Przed ponownym włączeniem klimatyzatora należy odczekać 3 minuty.

KLIMATYZATOR NIE OGRZEWA POWIETRZA

Urządzenie znajduje się w trybie wstępnego ogrzewania lub odszraniania.

PRZYKRE ZAPACHY

Przykre zapachy pochodzące z dywanów lub mebli, które przedostały się do wnętrza klimatyzatora mogą być emitowane z klimatyzatora podczas jego pracy.

ZANIM WEZWIESZ SERWIS

TRZASKI

Podczas pracy z klimatyzatora mogą dochodzić trzaski spowodowane pocieraniem o siebie poszczególnych części klimatyzatora podczas zmian temperatury.

SZUM O NISKIM TONIE

Taki dźwięk może być emitowany podczas generowania jonów.

SZELEST

Szelest może być spowodowany przepływem cieczy chłodzącej we wnętrzu urządzenia.

SKROPLONA PARA WÓDNA

• Podczas pracy w trybach COOL i DRY, w pobliżu otworu wylotowego może się skrapłać para wodna w wyniku różnicy pomiędzy temperatura pomieszczenia a temperatura powietrza wylatującego z klimatyzatora.
• Podczas pracy w trybie HEAT, para wodna może wylatypować z urządzenia zewnętrznego podczas odszraniania.

Z OTWORÓW ZESPOŁU PLASMACLUSTER EMI- TOWANY JEST SPECYFICZNY ZAPACH

Jest to zapach ozonu generowanego w jonizatorze. Stężenie ozonu jest bardzo niewielkie i nie ma ono negatywnego wpływu na zdrowie. Ozon uwalniany do atmosfery bardzo szybko się rozkłada i jego stężenie w pomieszczeniu nie będzie wzrastało.

Jeśli klimatyzator działa nieprawidłowo, przed wezwa- niem serwisu należy sprawdzić następujące punkty.

JEŚLI KLIMATYZATOR NIE DZIAŁA

Upewnij się, że zasilanie nie zostało wyłączone ani nie włączyć się bezpiecznik w instalacji elektrycznej.

JEŚLI KLIMATYZATOR NIE SCHŁADZA (LUB NIE OGRZEWA) POMIESZCZENIA W WYSTARCZAJĄCYM STOPNIU

• Sprawdź filtry. Jeśli są zanieczyszczone, wyczyść je.
• Upewnij się, że żadne przedmioty nie blokują otworów wlotowych i wylotowych w urządzeniu zewnętrznym.
• Upewnij się, że ustawienie termostatu jest prawidłowe.
• Upewnij się, że okna i drzwi są szczelnie pozamykane.
• Duża liczba osób w pomieszczeniu może utrudniać doprowadzenie temperatury do żądanego poziomu.
• Upewnij się, że w pomieszczeniu nie są włączone żadne źródła ciepła.

JEŚLI KLIMATYZATOR NIE ODBIERA SYGNAŁU Z PILOTA

• Upewnij się, że baterie w pilocie są sprawne.
• Użyj ponownie pilota, kierując jego nadajnik dokładnie w stronę odbiornika sygnału w urządzeniu głównym.
• Upewnij się, że baterie w pilocie są prawidłowo zainstalowane, zgodnie z oznaczeniami polaryzacji (+/-).

Jeśli wskaźniki OPERATION, TIMER i/lub PLASMACLUSTER pulsują, należy wezwać serwis.

SHARP®

SHARP ELECTRONICS (Europe) GmbH
