ULC09EAW - Klimatyzator SHARP - Bezpłatna instrukcja obsługi

Typ produktu	Klimatyzator przenośny monoblok
Marka	Sharp
Model	ULC09EAW
Wymiary (S x W x G)	287 x 326 x 705 mm
Waga	24,5 kg
Zasilanie elektryczne	220-240 V ~ 50 Hz
Pobór mocy w trybie pracy	1000 W
Pobór mocy w trybie czuwania	0,5 W
Moc chłodzenia	2600 W
Klasa energetyczna	A
Poziom hałasu (maks. prędkość)	64 dB(A)
Przepływ powietrza (wysoki/średni/niski)	260 / 240 / 220 m³/h
Zakres temperatur pracy	16 °C do 30 °C (tryb chłodzenia)
Zalecana powierzchnia pomieszczenia	12 do 18 m²
Czynnik chłodniczy	R290 (gaz łatwopalny)
Tryby pracy	Chłodzenie, Osuszanie, Wentylator, Czuwanie
Główne funkcje	Timer 24h, pilot zdalny, X-Fan, blokada rodzicielska
Liczba prędkości wentylatora	3 (niska, średnia, wysoka) + automatyczny
Konserwacja bieżąca	Czyszczenie filtra co 3 miesiące, obudowa miękką ściereczką
Bezpieczeństwo główne	R290 łatwopalny, instalacja w pomieszczeniu >11 m², zatrzymanie w przypadku awarii
Części zamienne / naprawialność	Filtr wymienny; naprawa wyłącznie przez autoryzowanego serwisanta
Akcesoria w zestawie	Wąż odpływowy, uszczelka, uchwyt zatrzymujący, pilot zdalny, baterie

Często zadawane pytania - ULC09EAW SHARP

Jak włączyć i wyłączyć klimatyzator?

Naciśnij przycisk WŁ./WYŁ. na panelu sterowania lub na pilocie. Sygnał dźwiękowy potwierdza włączenie lub wyłączenie.

Jakie są dostępne tryby pracy?

Klimatyzator oferuje trzy tryby: COOL (chłodzenie), DRY (osuszanie) i FAN (wentylator). Użyj przycisku MODE, aby przełączać między nimi.

Jak ustawić temperaturę?

W trybie chłodzenia naciśnij przyciski + lub -, aby regulować temperaturę co 1°C, w zakresie 16°C do 30°C. W trybie osuszania lub wentylatora temperatura nie jest regulowana.

Co zrobić, jeśli klimatyzator nie włącza się?

Sprawdź najpierw zasilanie: wtyczka podłączona, brak przerwy w dostawie prądu. Jeśli problem nie ustąpi, odczekaj 3 minuty po wyłączeniu przed ponownym uruchomieniem. Jeśli nic nie działa, skontaktuj się z profesjonalistą.

Jak wyczyścić filtr powietrza?

Wyłącz urządzenie i odłącz je od zasilania. Otwórz kratkę, wyjmij filtr, wyczyść go odkurzaczem lub ciepłą wodą (maks. 40°C) z neutralnym detergentem. Wysusz w cieniu przed ponownym założeniem.

Co oznacza kod błędu H8 na wyświetlaczu?

Kod H8 oznacza, że zbiornik na skropliny jest pełny. Opróżnij wodę przez dolny port spustowy. Jeśli kod pozostaje, skontaktuj się z serwisem.

Jak korzystać z funkcji timera?

Naciśnij przycisk TIMER. Ustaw żądany czas za pomocą przycisków + i - (co 0,5h do 10h, potem co 1h). Potwierdź ponownym naciśnięciem TIMER. Timer można ustawić na włączenie lub wyłączenie, ale nie oba jednocześnie.

Czy mogę użyć przedłużacza?

Nie, używanie przedłużacza jest zabronione. Podłącz klimatyzator bezpośrednio do odpowiedniego gniazdka ściennego (220-240 V), aby uniknąć ryzyka pożaru lub porażenia prądem.

Jak usunąć nagromadzoną wodę z klimatyzatora?

W trybie osuszania użyj środkowego portu spustowego z wężem (Ø13 mm nie w zestawie) do ciągłego odprowadzania wody. W trybie chłodzenia nie zaleca się odprowadzania. Aby opróżnić zbiornik, wyjmij gumową zatyczkę z dolnego portu spustowego po wyłączeniu urządzenia.

Czy czynnik chłodniczy R290 jest niebezpieczny?

R290 jest łatwopalny. Urządzenie należy zainstalować w pomieszczeniu o powierzchni większej niż 11 m², dobrze wentylowanym, bez źródeł zapłonu. W przypadku wycieku nie używaj otwartego ognia. Naprawy muszą być wykonywane przez certyfikowanego profesjonalistę.

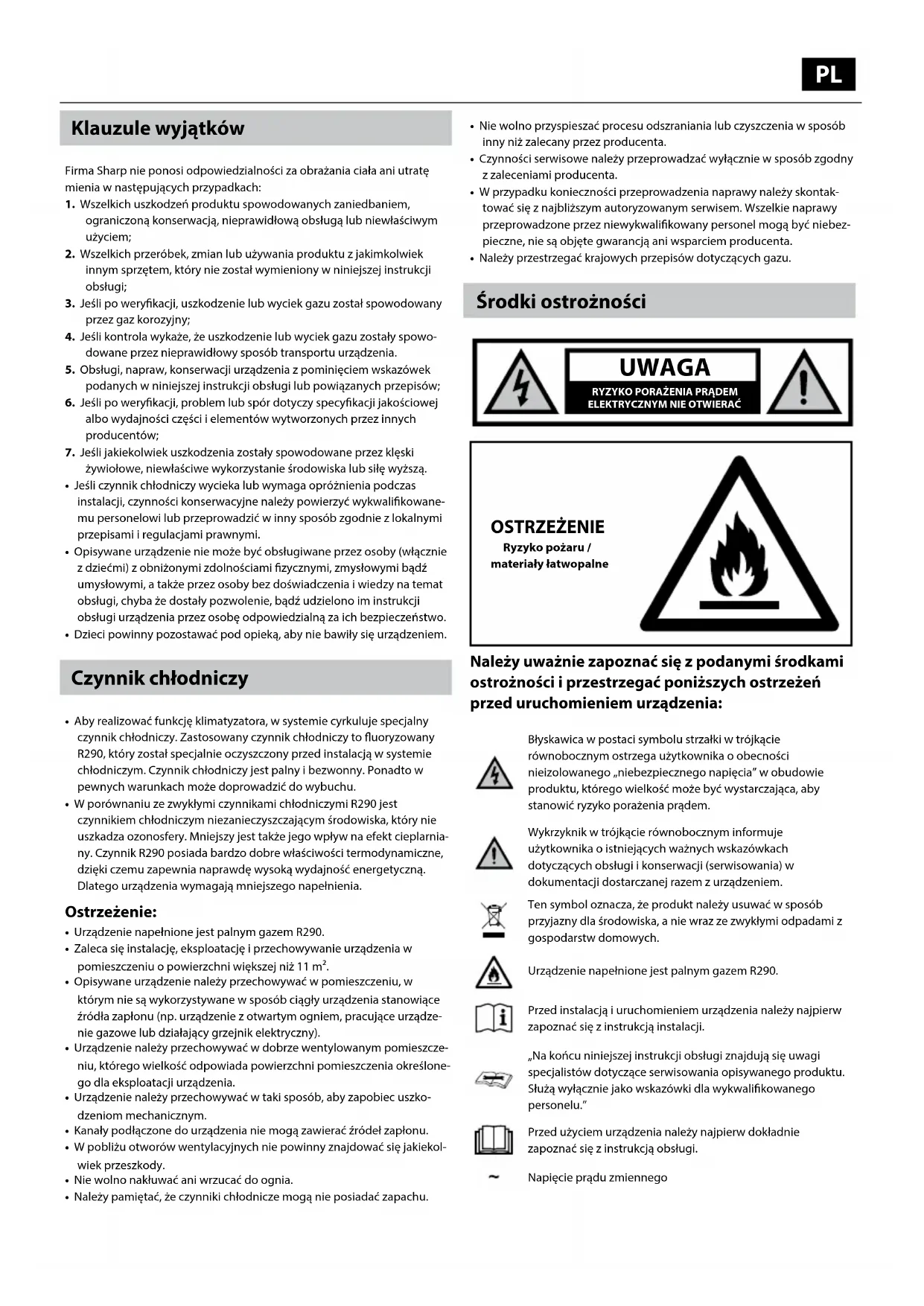

INSTRUKCJA OBSŁUGI ULC09EAW SHARP

Firma Sharp nie ponosi odpowiedzialnosci za obrażaniaciała ani utratemiania w nastepujacych przypadkach:

1. Wszelkich uszkodzen produktu spowodanych zaniedbaniem, ograniczona konserwacja, nieprawidłowoa obsluga lub niewlasciwym uzyciem;
2. Wszelkich przeróbek, zmian lub uzywania produktu z jakimkolwiek innym sprzętem, ktoryNie zostal wymiemeniony w niniejszej instrukcji obstrugi;
3. Jesli po weryfikaksi, uszkodzenie lub wyciek gazu zostal spowodany przyez gaz korozyjny;
4. Jesli kontrola wykaze, ze uszkodzenia lub wyciek gazu zostaly spowodwane przyznieprawidlowy spośob transportu urzadzenia.
5. Oblugi, napraw, konserwaju urzadzenia z pominieciem wskazowek podanych w niniejszej instrukcji obstugi lub powiazanych przyepsów;
6. Ješli po weryfikaci, problem lub spór dotyczy specyfikaci jakosciowej albo wydajnosci czȩci i elementów wytnorzonych przyez innych producentów;
7. Jesli jakiekolwiek uzskodzenia zostaly spowodOWane przykleki zwyioIowe, niewlasciwe wykorzystanie srodowiska lub sil wyzsza.
8. Jesli czynik chlodniczy wycieka lub wymaga oproznienia podczas instalacji, czynnosci konserwacyjne nalezy powierczy wykalifikowanemu personelowy lub przypoprawdzić w inny spośob zgodnia z lokalnymi przyopsisami i regulacjami prawnymi.
9. Opisywane urzadzenie nie moze byc obslugiwane przy osoby (wlacznie z daneymi) z obnizonymi zdolnosciami fizycznych,zmyslowymi badz umyslowymi, a dazu przy osoby bez doswiadzenia i wiedzy na temat obslugi, chyba ze dostaly pozwolenie, badz udzielono im instrukcji obslugi urzadzenia przy osobe odpowiedzialna za ich bezpieczentwo.
   Dzieci powinny pozostawc pod opiek, aby nie bawily sie urzadzeniem.

Czynnik chłodniczy

• Aby realizowac fungcje klimatyzatora, w systemie cyrkuluje spezialny czynnik chlodniczy. Zastosowany czynnik chlodniczy to fluoryzowany R290, ktory zostal spezialnie oczyszczony przy instalacja w systemie chlodniczym. Czynnik chlodniczy jest palny i bezwonny. Ponadto w pewnych warunkach要去 doprowadzić do wybuchu.
  W porownaniu ze zwykymi czynnikami chlodniczymi R290 jest czynnikiem chlodniczym niedanieczyszczajacym srodowiska, ktory nie uszkadza ozonosfery. Mniejszy jestagas jego wplyw na efekt cieplarniany. Czynnik R290 posiada bardzo dobre wlasciwosci termodynamicze, daneki czemu zapewnia naprawde wyoska wydajnosc energetyczna. Dlago urzadzenia wymagaja mniejszego napelnienia.

Ostrzeżenie:

• Urzadzenie napelnione jest palnym gazem R290.
  Zaleca sie instalacja, eksploataczę i przechowywanie urzadzenia w pomieszczeni u powierzchniwcskzej niedźwo.
• Opisywane urzadzenie nalezy przechowyac w pomieszczeni, w ktorym nie sq wykorystwyane w sposob ciagly urzadzenia stanowiace zrodla zaplonu (np. urzadzenie z otwartym ogniem, pracujue urzadzenie gazowe lub dzialajczy grzejnik elektryczny).
• Urzadzenie nalewy przechowyac w dobrze wentylowanym pomieszczeni, ktorego wielkosc odpowiada powierzchni pomieszczenia okreslonego dla eksploataci urzadzenia.
• Urzadzenie nalezy przechowywać w taki sposob, aby zapobiec uszkodzeniom mechanicznym.
• Kanaly podlaczone do urzadzenia nie moga zawierac zrodel zaptonu.
• W pouchlu otworów wentylacyjnych nie powinny znajdować są jakiekol-wiek przyszkody.
• Nie wolno nakluwac ani wrzucac do ognia.

• Nalezy pamietac, ze czynniki chlodnicze moga nie posiadc zapachu.

• Nie wolno przyspieszacja procesu odszraniania lub czyszczenia w sposob inny niedzalicny przyze producenta.
  Czynnosci serwisowe nalezy przypepwadzac wylacznie w spośb zgodny z zaleceniami producenta.

• W przypadku koniecznosci przyprawdatzenia naprawy danezy skontak-tować sie z najblieszym autorzowanym serwisem. Wszelkie naprawy przyprawdatzone przyze niewykalifikowany personel moga byc niebezpiecznie,Nie objete gwarancja ani wsparciem producenta.
• Nalezy przystrzejęc krajowych przypeśów dotycznych gazu.

Środki ostrożnosci

UWAGA

RYZYKO PORAZENIA PRADEM ELEKTRYCZNYM NIE OTWIERAC

OSTRZEŽENIE

Rzyko pożaru / materiały latwopalne

Naleź uwaźnie zapoznać są podanymi srodkami ostrożnosci i przystrzegać ponieszych ostrzeżen przyzed uruchomieniem urzadzenia:

Blyskawica w postaci symbolu strzalki w trojkacie rohnoboczyn ostrzega uzytkownika o obecnosci nieizolowanego,niebezpiecznego napiecia"w obudowie produktu, ktorego wielkosc moze byc wystarczajca,aby stanowic ryzyko porazenia pradem.

Wykrzyknik w trojkcie rohnoboczynm informuje uzytkownika o istniejacious waznych wskazowychkach dotyczych obstugi i konserwaci (serwisOWania) w dokumentaci dostarczanej razem z urzadzeniem.

Ten symbol oznacza, ze produkt nalezy usuwac w sposob przyjazny dla srodowiska, a nie wraz ze zwykymi oppadami z gospodarstw domowych.

Urzadzenie napelnione jest palnym gazem R290.

Przed instalacja i uruchomieniem urzadzenia nalezy najpierw zapoznać sie z instrukcja instalacji.

"Na konću niniejszej instrukcj obstrę znejduź są uwagi Specialistów dotyczze serwisowania opisywanego produktu. Słuź wyłącznych są wskazowej dla wykwalifikowanego personelu."

Przed uzyciem urzadzenia nalezy njpierw dokladnie zapoznac sie z instrukcja obslugi.

Napięcie prȩdu zmiennego

Zeby zapobiec pozarowi, zawsze trzymaj swiece i innate źródla otwartego ognia z daleka od urzadzenia.

Ostrzeżenie:

• Urzadzenia besteht byc uzytkowane przy czeci w wieku powyzej 8 lat osomeby ozmniejszonych moziwosciach fizycznych, sensorycznych i umyslowych, a takze przy czes osomeby bez doświadczenia i odpowiednej wiedzy, jesti są pod nadzorem osomeby odpowiedzialnej za ich bezpieczentwo lub zostaly poinstruowane na temat bezpiecznégo uzytkowania urzadzenia i Rozumieja wiąźce są z nim zagrozenia.
  Dzieci nie powinny wykorzystwyac urzadzenia do zabawy.
• Dzieci nie powinny czysci urzadzenia ani wykonywać czynnosci konserwacynjnych, jesti pozostaj bez nadzoru.
• Przed przystapieniem do korzystania z urzadzenia nalezy sprawdzić, czy parametry zasilania sieciowego są zgodne z wartosciami wyszczególnyymi na tablicze znamionowej (umieszczonej z boku produktu).
• Przed przystapieniem do czyszczenia klimatyzatora lub czynnosci konserwacyjnych sązy wylaczyc zasilanie urzadzenia i odłaczyc wtyczke przewodu zasilajacego od gniazdka elektrycznégo.
• Nie wolno uszkodzic ani samodzielnie modyfikować przyzewodu zasilajȩcego. Nie naleź go wyginać, rozciągać, skrćac ani umieszczac w povlizu gorących mistręc. Nie naleź ustawiać ciȩżkich przyzemiotów na przyzewodie zasilajȩćm ani umieszczac przyzewodu w szczelinach mistręzy przyzemiotami.
• Nie wolno ciąnę za przywod zasilajcy podczas odłuczania wtyczki od gniazdka elektrycznych ani podczas przysuwania klimatyzatora.
• Nie wolno podlączac ani odłączac wtyczki przywodu zasilajęcego mokrymi rekami.
• Nalezy sprawdzi,czy urzadzenia jest uziemione. Upewnij sie, ze uziemienie jest niedawodne. W przypadku wąpliwość dotycznych uziemienia produktu nalezy zasięgnac profesjonalnej porady.
• Jesli przyźewód zasilajczy dostanie uszkodzony,NSEzy dostarczyc go do sprzemadawy urzadzenia w celu naprawy lub wymiany,aby zapobiec wystapieniu zagrozen.
• W przypadku wystapienia nietypowsch objawów (np. zapach spalenizny) sązy natychmiast wylaczyc zasilanie urzadzenia, odłowczyc wtyczke przewodu zasilajacego od gniażdka elektrycznégo i skontaktokość sie ze sprzemadwc urzadzenia w celu przypoprowadzenia naprawy.
• Jesli urzadzenia jest niedu wane lub poddane konserwacje, nały wylączy zasilanie urzadzenia i odłuczyc wtyczke przewodu zasilajacego od gniazdka elektrycznégo, aby zapobiec uszkodzeniu urzadzenia.
• Klimatyzator nalezy chronić przy bezposrednim dzialaniem wody, ponieważ mogłowby ona spowodowej porazenie przem lub uszkodzić urzadzenia.
• Nie wolno uzywac turki odpradowaczajcej kondensat przy temperaturze ponizej 0^ . Zamarznieta turka odpradowaczajca kondensat spowoduje wyciek wody z urzadzenia.
• Nie wolno uzywać urzadzenia grzewczych w povlizu klimatyzatora.
• Nie wolno korzystac z urzadzenia w faziance lub pralni.
• Urzadzenie nalezy umoiesci z dala od zródel ognia, palnych i wybuchowych elementów.
• Dzieci i osoby niepełnosprawneNie powinny uzywac przenosnégo klimatyzatoraPokojowego,jsli pozostajbez nadzoru.
• Dzieci nie powinny bawic sie ani wspina klimatyzator.
• Nie wolno umieszczac ani zawieszać ociekających przyedmiotów nad klimatyzatorem.
• Nie wolno probowac naprawiac ani demontowac klimatyzatora samodzielnie.
• Nie wolno umieszczacjakichkolwieq przedmiotow w klimatyzatorze.
• Nalezy upewnic sie, ze wewnatrz kanalu powietrzneo nie znajduja sie obce substantcje. W przypadku przedostania sie obych substantcji do

kanalu nalezy skontaktowac sie ze sprezedawca urzadzenia, aby zapobiec wystapieniu zagrozen.

• Nie wolno stosowac przydruzaczy.

Warunki panujace w otoczeniu podczas pracy urzadzenia:

• Klimatyzator powinien pracstaw zakresie temperatury od 16^ do 35^ :
• Opisywane urzadzenie jest przyznaczone wylacznie do uzytku wewnetrzego.

• Urzadzenie nalewy ustawic w miajscu, w ktorym wtyczka przywoduzasilajacego jest latwo dostepna.

• Opisywany klimatyzator jest przyznaczony wylacznie do uzytku domowego, nie walno go uzywać do zastosowan komercyjnych.

• Nalezy pozostawic odstep co najmniej 30 cm wokol urzadzenia i upewnic sie, ze podloga jest gladka i plaska.
• Nie wolno eksploatawoć klimatyzatora w wilgotnych moješcach.
  Nalezy utrzymac drozny wlot i wylot powietrza w czystosci.
• Podczas przy urzadzenia drzw i okna powinny byc zamknipte, aby zwiekszyc efekt chlodzenia.
• Urzadzenia nalewy ustawic na gladkiej i plaskiej powierzchni, aby uniknac nadmiernych szumow i wibracji.
• Opisywany klimatyzator jest wyposzaźny w kółka, które powinny przyȩwuć sie po gladkim i plaskim podło.
• Nie wolno instalować urzadzenia w połibź schodów lub stopni.
• Nie wolno przechylac ani przewracać klimatyzatora. W przypadku wystapienia nieprawidlowosci nały natychmiast odłuczyc urzadzenia od zasilania siediowej i skontaktowac sie ze sprzedawca produktu, aby zapobiec wystapieniu zagrożen.
• Nalezy unikać bezosȩdniego dzialania promieni silestonecznych.

Usuwanie zuzytego urzadzenia i baterii

ZUZYTEGO URZADZENIA ANI BATERII NIE WOLNO USUWAC RAZEM ZEWYKLYMI ODPADAMI, ANI WRZUCAC DO ZRODLA OGNIA!
- Zuzyte urzadzenia elektryczne i elektronicze oraz baterie naleź y zawsze zbierać ODDZIELNIE, zgodnia z lokalmymi przyopsisami.
- Oddzielna zbiórká opadów promuje przyjazne dlaŚrodowiska przetwarzanie opadów, recyklung materiały i zminimalizowanie ilosci opadów. NIEPRAWIDŁOWE USUWANIE ODPADów są stanowic zagrozenia dla Środowiska i ludzkiego zdrowia ze wźglichu na pewnesubstancje! Zworć ZUZYTE URZADZENIE do lokalnégo, zazwyczaj komunalnégo, njablíszego punktu zbiórki opadów.
- Wyjmij ZUZYTE BATERIE z urzadzenia i zwroć je do punktu zbiórki zuzytych baterii, zazwyczaj,.), mojejca spreźady nowych baterii.
- W przypadku wąpliwość dotycznych prawidlowego spośobu usuniecie zuzytego urzadzenia sąȩ skont⁺tawkość z wędzami lokalnymi lub spreżawca produktu.
- DOTYCZY WYŁACZNIE UZYTKOWNIKOW W KRAJACH UNII EUROPEJSKIEI NIEKTORYCH INNYCH KRAJACH, NA PRZYKLAD W NORwegii SZWAJCARI:
- Jestecie Państwo prawnie zobowiaczani do uczestniczenia w oddzielnej zbiórce odpadów.
- Symbol pokazany powyzej umieszczasi na urzadzeniach elektrycznych i elektronicznych oraz akumulatorach (lub ich opakowaniach),by przypomnieć o tym uzytkownikom. Jesli pod symbolem pijawia sie oznaczenia "Hg" lub "Pb", oznacja to, zo akumulator zaiewera odpowiednio rtć (Hg) lub olów (Pb).
- Uzytkownicy z PRWATNYCH GOSPODARSTW DOMOWYCH zobowiazni są korzystać z istniejacious punktów zbiórki zuzytych urzadzen i baterii

(baterie möglich zworocic w punktach sprezedazy nowych baterii). Zwrot zuzytych produktow jest bezplatny.

• W przypadku gdy produkt uzywany jest do CELOW BIZNESOWYCH naleź skontaktoc z autoryzowanym sprawdawcamy SHARP, kóty poinformuje o moziwość zwrotu wyrobu. Być要去 bojstwo musieli ponieść kosztzy zwrotu. Produktory niewielkich rozmiarów (i w mazych ilosciach)łą na zworcić do lokalnych punktow zbiörki opadów. W Hiszpanii: W celu usuniecia zuzytego produktu prosimy skontaktownie są z wyznaczonym punktem systemu zbiörki opadów lub wędzami lokalnymi.
  Wiekszosci krajow UE usuwanie zuzytych bateri regulja przypepis

prawa. Symbol recycl Klingu umieszczany na urzadzeniach elektrycznych, opakowaniach i bateriach przypomina uzytkownik o obowych prawidowej utilizacji tych produktów. Uzytkownikicy zobowych są korzystać z istniezych punktow zbiórki zuzych urzadzeni i baterii. W celu uzyskania szczególowych informaciNJ alewy skontaktować sie ze spreżdawca produktu lub wladzami lokalmymi.

Oswiadczenie CE i UKCA:

• Pelny tekst deklaracja zgodnosci UEMZa uzyskać klikkajc link www sharpcnumer.com, a po przy.§ciu do sekci pomierania swojejego modelu i naleź wybrać „CE Statements" (oswiadzenia CE).

www.sharpcomer.com/ contact/

www.sharpcomer.com/support/

Aby uzyskać informacja o serwisie przyzejź do strony www.sharpcnus
mer.com/contact/;aby uzyskać informacja o warunkach gwarancji przyzejź
do strony www.sharpcnuscom/support/ lub skontaktuż sie ze
sprzedawcza urzędzenia.
Deklaracja zgodność są dostepne na stronie: www.sharpcnuscom/
documents-of-conformity/

Zawartosci opakowania

UWAGA

• Sprawdź,czy akcesoria sā dostepne przyżed instalacja.

Patrzysunek 6 na stronie 2.

1. Złacze (×1)
2. Rura odprowadzajaca ciepo (× 1)
3. Zacisk tylny (× 1)

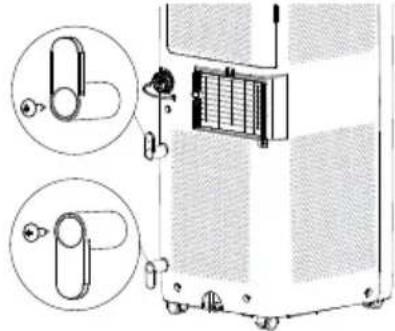

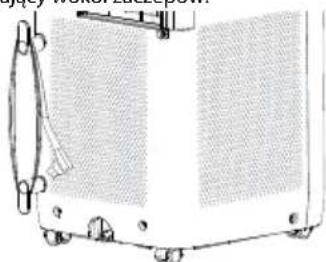

4. Zaccep przywodu zasilajacego (× 2)
5. Wkret (× 2)
6. Pilot zdalneo sterowania (× 1)

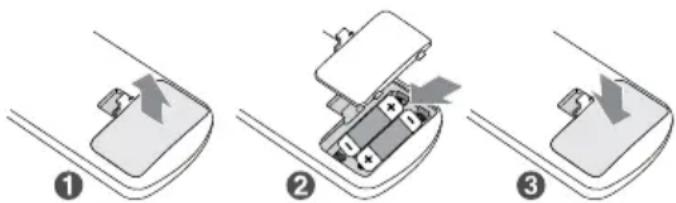

7. Bateria AAA 1,5 V R03 (×2)
8. Instrukcja obstugi (x1)
9. Karta gwarancyjna (× 1)

Nazwy噤sci

Patrz rysunki 2 nastronie 1.

1. Panel sterowania
2. Odbiomika sygnalu
3. Stale prowadnice
   4.Uchwyty
4. Filtr
5. Zlacze
6. Rura odpradowazajca cieplo
7. Zacisk tylny
8. Przewód zasilajacy
9. Zaczepy przywodu zasilajacego
10. Dolny otwor spustowy
11. Kölka

UWAGA: Niektórych akcesoriów instalacyjnych nie można poinqc.

Panel sterowania

Patrz rysunek 3.1a stronie 1.

1. Wskaznik predkosci wentylatora
2. Przyciski +/-
3. Wyswietlacz
4. Przycisk FAN
5. Przycisk SLEEP
6. Wskaznik SLEEP
7. Przycisk ON/OFF
8. Przycisk TIMER
9. Wskaznik TIMER
10. Przycisk MODE
11. Wskaznik COOL (trybu chłodzenia)
12. Wskaznik DRY (trybu osuszania)
13. Wskaznik FAN (trybu nawiewu)

UWAGA:

• Po podłaczeniu zasilania klimatyzator wyemituju sygnaj dzwiekowy. Nastepniedoğan obslugiwać klimatyzator za pomocą panelu sterowania.
• Po podłaczenia uzasilania urzadzenia emituje syngl dzwiekowy po kaczym nacinieciu przycisku. Naciniecie przycisku powoduje wączenia lub wączenia powiatanego wskaznika.
• Jesli urzadzenie zostanie wylaczone, wylaczy sie rownie wyswietlacz. Po wlacenyi urzadzenia wyswietlacz na panelu sterowania pokazej ustawiona temperature.

Obsługa panelu sterOWANIA

Przycisk ON/OFF

Nacisniecie przycisku powoduje wączenia lub wyćzenia klimatyzatora.

Przyciski +/-

W trybie chlodzenia nacijsnij przycisk _n + " lub n - ^ 一 ,aby zwiejszyc lub zmniejszyc ustawiona temperature o 1^ .Zakres ustawionej temperatury winosi od 16^ do 30^ .W trybie osuszania lub nawiewu te przyciski sąNieaktywne.

Przycisk FAN

Naciść przyczysku powoduje zmieze prędkosci wenytylatora w natestepujczy spośb:

niska predkosc >> srednia predkosc >> wysoka predkosc >> automatyczna regulacja predkosci wentylatora

Przycisk MODE

Naciść przycisku powoduje trybu przy sąpiepujeź spośb:

COOL (tryb chłodzenia) >> DRY (tryb osuszania) >> FAN (tryb nawiewu)

COOL (tryb chlodzenia): podczas przy w tym trybie za对他们 są wskaznik COOL.

WyswietlaczPokazujeustawionatemperature.

Zakres ustawienia temperaturywynosi od 16^ do 30^

DRY (tryb osuszania): podczas przy w tym trybie zawicki sie wskaznik.
DRY.

Brak wskazania na wyswietlaczu.

FAN (tryb nawiewu): podczas pracy w tym trybie dziala tylko wentylator.

Wskaznik FAN zawieci sie. Brak wskazania na wyswietlaczu.

Przycisk SLEEP

• Naciśnij przyczysk SLEEP, aby przyȩćzyc urzadzenia do trybu SLEEP.
• Jesli urzadzenie pracuje w trybie chlodzenia, po uruchomieniu trybu SLEEP ustawiona temperatura wzrosnie o 1^ w ciagu godziny; ustawiona temperatura wzrosnie o 2^ w ciagu dwoch godzin, a nastepnie urzadzenie zacznie pracowac przy tej temperaturze przy czaly czas.
• Funkcja SLEEP jest niedostepna podczas pracy w trybie nawiewu i osuszania. Jesili funkcja SLEEP zostanie wączona, górnny wskaźnik bedzie nadal informowāt trybie pracy.
  Nalezy pamietac, ze funkcjSLEEP nie mayna ustawic rownoczesnie z WYJACZNIKIEM CZASOWYM.

Przycisk TIMER

• Jesli fungcja timera zestanie wylaczona bedzie,zacznie on dzialac jako WlACZNIK CZASOWY. Jesli fungcja timera zestanie wylaczona bedzie,zacznie on dzialac jako WYLACZNIK CZASOWY. Nalezy pamietac, ze funkci WlACZNIKA CZASOWEGO i WlACZNIKA CZASOWEGO nie nozaustawic rownoczesnie.
  Nacijsnij przycisk TIMER, aby przyzejć do trybu ustawienia timera. W trybie timera uzyj przycisków „i_,“, „aby ustawić czas w odstepach 0,5-godzinnych. Jesli wyswietlacz wskazuje 10 godzin, przyciskami „i_,“ „można ustawić czas w 1-godzinnych odstepach. Po ustawieniu czasu opźnienia ponownie nacijsnij przycisk TIMER, aby zatwierdzic ustawieu.
• Po ustawieniu WLaCZNIKA CZASOWEGO urzadzenie uruchomi sie po uplywie ustawionego czasu. W trybie WLaCZNIKA CZASOWEGO po ustawieniu timera wskazanie timera zostanie zastapione wskazaniem temperatury po uplywie pięciu sekund.
• Aby anulowac ustawienia timera, nalezy ponownie nacisnac przycisk TIMER.

Otwieranie prowadnic

Naciñij dolna prowadnicw mięsću oznaczonym napisem „PUSH". Spowoduje to owarcie statej prowadnicy. CzynnosćNSE wykonac przy uzyciem urzadzenia.

• Aby umožliwić maksymalny nawiewgowietrza, zaleca są maksymalne otwarcie stałych prowadnic.

Pilot zdalneo sterowania

Przyciski na pilocie zdalnégo sterowania

Patrz rysunek 4ma stronie 1.

1. PLASMACLUSTER ION
2. Przycisk MODE
3. Przyciski +/-
4. Przycisk FAN
5. Przycisk X-FAN
6. Przycisk SLEEP
7. Przycisk TIMER

Wyświetlacz pilota zdalnégo sterowania

Patrz rysunek stronie 1.

1. COOL - praca w trybie chlodzenia
2. DRY - praca w trybie osuszania
3. FAN - praca w trybie nawiewu
4. T-ON - wącznik czasowy
5. T-OFF - wyłacznik czasowy
6. X-FAN - funkjcja X-FAN
7. SLEEP - praca w trybie SLEEP
8. LOCK-funkcja blokady
9. SPEED - ustawiona prędkość wentylatora
10. Ustawiona temperatura
11. Ustawiony czas
12. Wysylanie sygnatu

Funkcje pilota zdalnego sterowania

UWAGA:

• Pilot zdalneo sterowania要去 oblugiwać wiecej funkci niż posiada klimatyzator uzytkownika. Naciśćcie dowolné przycisku dodatkowej go nie ma wptywu na dzialanie urzadzenia.
• Po podłaczenia iuszilania (tryb czuwania)łąna obśluguwać klimatyzator za pomocą pilota zdalnégo sterowania.
• Jesli zasilanie urzadzenia jest wączone, kaźde naciśćcie przycziku na pilocie powoduje pulsowanie jeder raz symbolism „ na wyświetlaczu pilota. Jesli klimatyzator wyemituju sygnat dzwiekowy, oznacza to wysławanie sygnatu.
• Jesli zasilanie urzadzenia jest wylaczone, na pilocie wyswietli sie ustawiona temperatura (jesli podswietenie wyswietlacza jegnostki wewnetrznej jest wlaczone, pojawi sie odpowiedni symbol). Jesli zasilanie urzadzenia jest wylaczone, symbole bierzych funkci wyswietlą sie na pilocie.

Przycisk ON/OFF

Nacisnij przycisk, aby wączyć lub wączyć zasilanie urzędzenia.

Przycisk MODE

Naciśćcie przycisku jeder raz umozliwia wybor zędanego trybu przyca, jak pokazano ponizej (po wyborze trybu zaȩwieci są odpowiedni symbol):

COOL (tryb chlodzenia) >> DRY (tryb osuszania) >> FAN (tryb nawiewu)

• Po wyborze trybu COOL (chłodzenia), klimatyzator zacznie dziażć w trybie chłodzenia. NatestPNN nacisnij przycisk u + ^ lub u - ^ ,aby wyregulowac ustawiona temperature. Nacisnij przycisk FAN,aby ustawic prędkość wentylatora.
• Po wyborze trybu DY (osuszanie), klimatyzator zacznie dzialac w trybie osuszania przy niskiej predkosci wentylatora. W tym trybie nie nozza ustawic predkosci wentylatora.
• Po wyborze trybu FAN (nawiew), klimatyzator zacznie działć tylko wtrybie nawiewu. NatestPNIE nacinij przycisk FAN, aby ustawic prędkość wentylatora.

Przyciski + / -

• Naciśćpie jeder raz przycisku n + lub n - spowoduje zȩwkszenia lub zmiejeżsienie ustawionej temperatury o 1°C. Naciśnij i przytrzymaj przycisk, n + lub, n - przydzwiedse sekundy, a wskazanie ustawionej temperatury szybciej zmieni są pilocie. Zwolnij przycisk po angiȩciu zȩdanego wskazania ustawionej temperatury. (Temperatury nie mayna ustawic wtrybie AUTO)
• Podczas ustawiania WłACZNIKA lub WYŁACZNIKA CZASOWEGO nacinij przycisk, + lub, -, aby ustawic czas. (Szȩcęgłowe informacja na temat ustawuminiumość现阶段owy znażec w opisie przyciscu TIMER)

Przycisk FAN

• Naciśćcie przycisku uzmioływa wybor prędkosci wentylatora: AUTO, SPEED 1 ( ), SPEED 2 ( ), SPEED 3 ( ).

UWAGA:

-W trybie AUTO klimatyzator automatycznie wybierze odpowiednia prędkość wentylatora w zaleźnosci od temperatury otoczenia.
- Prędkosci wentylatora nie sączna ustawic w trybie osuszania.

Przycisk X-FAN

• Nacijsnij ten przycik, gdy urzadzenia pracuje w trybie chłodzenia lub osuszania, aby uruchomic fungcję X-FAN. Nacijsnij ponownie przycisk, aby anulawyć fungcję X-FAN.
• W trybie AUTO klimatyzator automatycznie wybierze odpowiednia prędkość wentylatora w zaleznosci od temperatury otoczenia.
• Precordksi wentylatora nie:noza ustawic w trybie osuszania.
• Jesli fungcja X-FAN zestanie włacznia, a klimatyzator wylączony, wentylator;biedzie jestzsche chwie pracowac przy niskiej prędkosci, aby wydmucharesztki wody z kanalu powietrznego.
• W trybie X-FAN naciśnij przyczysk X-FAN, aby wy)—czy fungcje X-FAN. Wewnetrzny wentylator natychmiast przyestanie dzialac.

Przycisk SLEEP

• Naciśnij przyczisk SLEEP, aby przyȩćzyc urzadzenia do trybu SLEEP. Jeśli sterownik przyuje w trybie chłodzenia, po uruchomieniu trybu SLEEP ustawiona temperatura wźrość o 1^ w piągu godziny; ustawiona temperatura wźrość o 2^ w piągu dwóch godzin, a napstepnie urzadzenia zacznie przystawość przytej temperaturze są do wymiędzenia.
• Funkcja SLEEP jest dostepna wylacznie wtrybie chlodzenia. Funkcji SLEEP i WYLACZNIKA CZASOWEGO nie mozna ustawic rownoczesnie.

Przycisk TIMER

• Jesli urzadzenie jest wączone, naciśnij ten przycisk, aby ustawic WY-LACZNIK CZASOWY. Symbole T-OFF i H zaczną pulsowac. W吞噬 pięciu sekund naciśnij przycisk „+“ lub „-“, aby ustawic czas WLaCZNIKA CZASOWGO. Naciśmiecie jeder raz przycisku „+“ lub „-“ spowoduje zwiekszenie lub zmniejszenia wskazania o 0,5 godziny. Naciśnij i przytrzymaj przycisk „+“ lub „-“ przydzwiedy, aby szybciej zmienić wskazanie czasu. Zwolnij przycisk po osiagnęciu zędanego wskazania czasu. Nastepnia naciśnij przycisk TIMER, aby zatwierdzić ustawienie. Symbole T-OFF i H przystana pulsowac.
• Jesli urzadzenie jest wyłaczone, naciśnij ten przycisk, aby ustawić WŁACZNIK CZASOWY. Symbole T-ON i H zaczna pulsowania. W ciagu pięciu sekund naciśnij przycisk „+“ lub „-“, aby ustawić czas WŁACZNIA CZASOWEGO. Naciśniece jeder raz przycisku „+“ lub „-“ spowoduje zwiegskenie lub zmiejszenia wskazania o 0,5 godziny. Naciśnij i przytrzymaj przycisk „+“ lub „-“ przyze dwie sekundy, aby szybciej zmienić

wskazanie czasu. Zwolnij przycisk po osiagnieciu zadanego wskazania czasu. Nastepnie nacijsnij przycisk TIMER, aby zatwierdzic ustawietenie. Symbole T-ON i H przystana pulsować.

• Anulowanie fungkci timera: Jesli fungkja timera zostala ustawiona, nacinij jeder raz przycisk TIMER, aby sprawdzić pozostaly czas. W ciagu pięciu sekund ponownie nacinij przycisk TIMER, aby anulawyć fungkje.
• WLACZNIAK i WYLACZNIAK CZASOWEGO nie myza ustawic rownoczescnie.

UWAGA:

Zakres ustawienia czasu winosi: od 0,5 do 24 godzin.
- Odstep między dwoma nacsiwieciami nie sązekroczy pięciu sekund. W przyciwnym razie pilot przy.§czy sie ze stanu ustawien.

Funkcjde dostepne za pomocakombinatorj przyciskow

Zabepieczenie przyd zleymi

Naciśnij jederoczenia przyciski, aby wączyć lub wączyć zabee pieczuminium przydzieymi. Ješli zabeepieczuminium przydzieymi dostanie wȩczzone, wskaznik zabeepieczuminium przydzieymi na pilocie jest wȩczony. Ješli skorzystasz z pilota zdalnego sterowania, pilot nie przy.§e sygnatu. Funkcjda działa tylko w odniażieniu do pilota zdalnego sterowania, przyci-sków na urzadzeniu nie sązyblokować.

Funkcja przyeluczania wyswietlania temperatury

Przy wylączonym zasilaniu urzadzenia naciśnij JDBCZNOSNIE przyciski, "I MODE, aby przyȩćczyc są niedźwo°C i°F.

Funkja podswietlenia

Mоżna wylączyć podswietlenie panelu sterowania. Przy wylączonym lub wylączonym zasilaniu urzadzenia skieruj pilota na odiornik sygnalu urzadzenia. Moźesn nacisné Jednoczesnie i przytrzymać przyciski, +"i FAN przy trzy sekundy, aby wylączyć lub wylączyć podswietlenie.

Instalacja baterii

1. Nacisnj i wysun tylna oslone, ay otworzyc povemnik baterii w pilocie.
2. Wóź dwie baterie typu „AAA" 1,5 V (dostarczone w zestawie). Upewnij sie, ze baterie zostaly zainstalowane zgodne z oznaczeniami (+) i (-) w pojemniku baterii.
3. Zamknij oslone pojemnika baterii

UWAGA:

• Podczas pracy urzadzenia skieruj nadajnik sygnalu pilota na okienko odiornika sygnalu pilota w Jednostce wewnetrznej.
• Odleglośc między nadajnikiem syngalu i okienkiem odiornika syngalu pilota nie powinna przykraczać ośmiu metrow, a.między nimi nie powinno byc zadnych przyszkód.
• Sygnat besteht zostac latwo zaklocony w pomieszczeniu, w ktorym znajduje sie oswietlenie fluorescencyjne lub Telefon bezprzewodowy; w takich przypadkach nalezy przyzesunac pilota blizej urzadzenia, aby zapewnic niedzawodne dzialanie.
• Jesli baterie wymagaja wymiany, nalezy wymienic je na nowe baterie tego samego tipo.
• Jesli urzadzenie ma pozostawac przye dluzszy czas niedzwane, nalezy wyjac baterie z pilota.
• Jesli wyświetlacz pilota zdalnégo sterowania jest niewyraźny lub niedy wyświetla wskazan, naleź wymienc baterie.

Czyszczenie i konserwacja

OSTRZEŽENIE!

• Przed przystapieniem do czyszczenia klimatyzatora nalezy wyluczyc zasilanie urzadzenia i odluczyc wyczke przewodu zasilajczygo od gniazdka elektryczneo. Wyeliminuje to ryzyko porazenia prydem.
• Do czyszczenia klimatyzatora nie wolno uzywac wody. Wyeliminuje to rzyko porazenia prqdem.
• Nie wolno stosowac wybuchowych plynów (np. rozpuszczalinik lub benzyna) do czyszczenia klimatyzatora. W przyciwnym razie mogq uszkodzić powierzchnie urzędzenia.
• Do czyszczenia urzadzenia nie wolno stosowac plynów i zracych detergentów, ani Rozpryskiwac na urzadzeniu wody lub innych plynów. W przyciwny razine要去 uzkodzic plastikowe elementy, a nowet doprowadzic do porazenia przem dem.

Czyszczenie zewnetrznaj obudowy i kratki wentylacyjnej

Czyszczenie zewétrznej obudowy:

Jesli na powierzchni zewnetrznej obudowy znajduje sie kurz, nalezy zetrzecho go miękka sciereczka.

Jesli zewnetrzna obudowa jest silnie jabrudzona (np. tlusczem), nalezy zastosowac neutralny detergent do jej oczyszczenia.

Czyszczenie katki wentylacyjnej:

Do czyszczenia katki wentylacyjnej nalezy uzyc miękkiej szczoteczki.

Czyszczenie filtra

(Nie wolno dotykać zeberek, aby uniknáć obrażen.)

1. Wyjmij filtrNacijsij zatrzask, jakPokazano na rysunku, a nastepnie wyjmij filtr;

1. Wyczysc filtrDo czyszczenia filtr uzyj odkurzacza lub wody. Jesli filtr jest bardzo zabrudzony (np. tlusczem) uzyj ciepiej wody o temperatu-rze 40^ z dodatkiem neutralneo detergentu czyszczacym. Nastepnie umieszć filtr w zacienionym比我jscu, aby go osuszyc.
2. Zainstaluj filtrPo wyczyszczeniu i osuszeniu filtra upewnij sie, ze zostah prawidlowo ponownie zainstalowany.

UWAGA

• Filtr nalezy czyszic przyznajmniej co trzy miesiace. W przypadku duzej ilosci kurzu w wiejscu pracy urzadzenia miaza zwiększyczestotliwość czyszczenia.
• Nie wolno suszyc filtra poddajc bezposredniemu dzialaniu zrodla ciepla lub za pomocsauszarki do wlosow. W przyciwnym razie moze to spowodowc deformacie lub zapalenie sie filtra.

Czyszczenie rury odpradowazajacej cleplo

Odlacrureoprowadzajcaceplo od klimatyzatora.Wyczyscisuszja

a nastepnie zainstaluj ponownie. (Informacja na temat sposobu instalacji)...要不要 znaleź w opisie „Instalacja rury odpradowaz(jjiejcieplo".)

Sprawdzenie przytkowania

• Sprawdź,czy wloty i wyloty powietrza nie zostaly zablokowane.
• Sprawdź,czy wtyczka przywodu zasilajacego i gniazdko elektryczne są w dobrym stanie.
• Sprawdź,czy filtr jest czysty.
• Sprawdz,czybateriezostalyzainstalowane w pilociezdalnego sterowania.
• Sprawdz,czyzlacze, wspornik okienny i rura odpradowazajca cieplo zostaly starannie zainstalowane.
• Sprawdź,czy rura odprówadzajcaciepło jest uszkodzona.

Sprawdzenie posezionu uzytkowania

1. Odlacz urzadzenia od zasilania.
2. Ocyszć filtr i zewétrzną obudowe.
3. Usun kurz iinne przedmioty z klimatyzatora.
4. Usun wode nagromadzona w obudowie (szcgefolwe informacione).
   moza znalecz w sekci "Usuwanie nagromadzonej wody".
5. Sprawdz,czy wspornik okienny Nie zostal uszkodzony.
6. Jesli tak, skontaktuj sie ze sprezdawca urzadzenia.

Przechowywanie przy dluszysz czas

Jesli klimatyzator nie jest uzywany przydzuszy czas, nalezy go konserwowa przyepamadowazajc nastepujuce czynnosci celem zapewnienia dobrej wydajnosci:

• Upewnjie, ze w obudowie nie nagromadzil sie kondensat, a rur odpwadzajca cieplo zostala zdemontowana.
• Ołącz wtyczkte przyewodu zasilajćego od gniaźdka elektrycznégo i zwin przyzewód.
  Wczys klimatyzator i dobrze opakuj, aby ochrnic przy kurzem.

Uwagi dotyczne odzyskiwania surowcowtornych

• Niektoré elementy opakowania to materiały nadajce sie do recyklinger. Przekaz je do lokalnégo punktu przyte warzania odpadów.
• Jesli zamierasz usunę klimatyzator, skontaktuj są zlokarnymi wędzami lub serwisowym centrum konsultacyjniym, aby zapewnic prawidlowy spośob utylizacja.

Rozwiązywanie problemów

Przed wezwaniem serwisu prosimi o zapoznanie sie z poniższa lista, ponieważ problemMZe nie bycwynikiem uszkodzenia ocyszczacza.

Klimatyzator niedziala

Przyczyna / dzialanie

• Przerwa w zasilaniu? / Odczekaj do przywrocenia zasilania.
  Czy wyczka jest luźno podłoczona do gniaźdka elektrycznych? / PonowNie podłȩcz wyczke.
  Czy przyȩclącznik powietrza jest wylączony lub zostal przypepalony bezpiecznik? / Popros wykwalifikowanemu personel o wymianę przyȩcznika powietrza lub bezpiecznika.
  Czy wystapila uterka obwodu? / Popros wykwalifikowanego technika o wymiane obwodu.
  Czy urzadzenia jest ponownie uruchamiane po natychmiastowym zatrzymani? / Odczekaj trzy minuty, a nastepnie ponownie sącz urzadzenia.

Odglos przyȩwajęj wody

Przycznya / dzialanie

Czy urzadzenie jest teraz wlaczoneczy wylaczone? / W klimatyzatorze slychać odglos przyȩwajęcgo czynnika chlodniczego, co jest normalnym zjawiskiem.

Niska wydajnosc chlodzenia

Przycznyna / dzialanie

Czy napiecie jest zbytt niskie? / Odczekaj do przywrocenia prawidlowego napiecia.
Czy filtr powietrza jestARDzo zabrudzony? /Wycyszacrift powietrza.
Czy zostafa ustawiona prawidlowa temperatura? / Ustaw prawidlowa temperature.
Czy drzw i okna są zamknipte? / Zamknij drzw i okna.

Klimatyzator nie odbiera sygnalu z pilota lub pilot jest niesprawny. Przyczyna / dzialanie

CzyNie wystepuja czynniki powaznie zaklocajce prace urzadzenia (np. cijsenie statyczne, niestabilne napiecie)? / Odacz wyczke przewoduzasilajcego od gniazdka elektryczneo. Podlacz wyczke po upywie trzech minut, a nastepnie wlacz zasilanie urzadzenia.
Czy pilot Nie znajduje sie poza zasięgiem dzialania? / Zasięd dzialania pilota winosi osiem metrow. Nie naleź przyzekraczć tego zakresu.
Czy sygnat nie jest blokowy przy部分地区 przeszkody? / Usun部分地区
Czy czułosc pilota jest niska? / Sprawdz poziom naładowania baterii w pilocie. Jesli jest niski,NSEZY wymienic baterie na nowe.
Czy w pomieszczeniu znajduje sie lampa fluorescncyjna? / Umieszć pilota zdalnégo sterowania blüzej klimatyzatora. Wylucz lampe fluorescncyjna i spróbuj ponownie.

Trzaski

Przyczyna / dziafanie

Czy urzadzenia jest teraz wączoneczy wączone? / Rozszerzalnosccieplna lub kurczenie sie panelu na skutek zmian temperatury są przyczyna trzasków.

Nietypowe odglosy podczas pracy urzadzenia

Przycznaya / dzialanie

Czy praca urzadzenia nie jest zlokacana przyż wyladowania atmosferyczne, fale radiowe itp.? / Wylucz zasilanie urzadzenia, odłucz przyzewózasilajczy i podlacz go ponownie. Natestepnie ponownie włucz zasilanie urzadzenia.

Przykre zapachy

Przycznyna / dzialanie

Czy w pomieszczeniu znajduje sie zródlno nieprzyjemnégo zapachu, np. meble, papierosy itp. / Wyeliminuj zródlno nieprzyjemnégo zapachu. Wycyszć filtr.

Powietrze nie jest nawiewane z klimatyzatora

Przyczyna / dziajanie

Czy otwory wlotu i wylotugowietra nie są zablokowane? / Usun przyszkody.
- Urzadzenie wstrzymuje nawiew powietrza po osiagnęciu ustawionej temperatury.

Nie moins wyregulowac ustawionej temperatury.

Przycznya / dzialanie

• Czy urzadzenia dzila w trybie AUTO? / Temperatury nie myznau ustawic w trybie AUTO.
  Czy zadana temperatura nie przyekracza zakresu ustawienia temperatury? / Zakres ustawienia temperaturywynosi od 16^ do 30^
  Czy urzadzenia jest teraz wączoneczy wyliczone? / W klimatyzatorze slychać odgól przechywojasęcgo czynnika chlodniczego, co jest normalnym zjawiskiem.

Kody blędów

Na wyświetlaczu mogą pojawic sie kody będów. Jesli tak, naleź podjac odpowiednie dzialania, jakPokazano ponijej.

F1,F2,F4,F0:

Skontaktuj sie z wykalifikowanym personelem, aby wezwac serwis.

E8,H3

1. Sprawdź,czy urzadzeniaNie pracije przy zbyt wysokiej temperaturze i wilgotnosci otoczenia;jesli temperatura pomieszczenia jest zbyt

wysokah, wyłacz urzadzenia. Nastepnie uruchom urzadzenia, sąsi temperatura pomieszczenia spadnie poniżej 35^ .

1. Sprawdz,czyewaporatoriskrakplacznie zostalyzablokowanejakimikolwiekrpedmiotami;jesli tak,usun przedmioty,wylucz urzadzenie iuruchom je ponownie.
2. Ješli usterki nie možna usunác, skontaktuj sie z autoryzowanym serwisem.

H8

1. Opróznij wode z obudowy.
2. Jesli kod bledu, H8" nadal sie pojawia, skontaktuj sie ze sprzedawca urzadzenia w celu przypoprawedzenia konserwaczji urzadzenia.

OSTRZEZENIE!

• W przypadku wystqienia ktoregokolwiek z ponizej podanych objawów, naleź natychmiast wylączyc zasilanie klimatyzatori i odłączyc go od sieci elektrycznej, a nastepnie skontaktować są sprȩdawcHQ urzędzenia.

• Przewód zasilajczy przyegrzewsia sie lub zostat uszkodzony

• Niotypowe odglosy podczas pracy urzadzenia

• Przykre zapachy
  Wyciek wody

• Nie wolno próbowac naprawiać ani modernizowej klimatyzatora samodzielnie.

• Jesli praca klimatyzatora w jakolwiek sposob odbiega od normy,要去 doprowadzic do uterki urzadzenia,porażenia prqdem lub pozaru.

Środki ostrożnosci dotyczne instalacje

OSTRZEŽENIE!

• Nalezy przystrzegać wszystkich przyepsów i roźporozdzenia.
• Nie wolno uzywać uzskodzonego lub niestandardowygo przywodu zasilajqcego.
• Podczas przyȩprowadzania instalacji i czynnosci konserwacyjnych sąȩzy zachownik ostrożnosć. Nieprawidłowka obstręga jest zakazana, aby zapobiec porazeniu prqdem, powaźnym obrażeniom i innym niebeźpiecznym wypadkom.

Wybór mistręsca instalacji

Podstawowe wymagania

Instalacja urzadzenia w ponieszych sąszech moze spowodowej uterke. Jesli to nieuniknione,NSEZY porozumiec sie ze sprechodawca urzadzenia w celu uzyskania porady.

1. Miejsca, w ktorch urzadzenie byloby narazone na dzialanie zrodel ciepla o wysokiej temperaturze, pary wodnej, palnych lub wybuchowych gazow, albo lotnych substancji Rozproszonych w powietru.
2. Wszelkie.), w ktorch zostaly zainstalowane urzadzenia generu-jace fale o wysockiej czestotliwosci (np. spawarki, sprezt medyczny).
3. Blisko wybrzeza morskiego.
4. Wszelkie.), w k'torych w powietrzu unosi sie olej lub opary.
5. Miejsca narazone na dziajanie gazow siarczkowych
6. Inne.), w k'tórych panuja szcęgólne warunki.
7. Urzadzenia nie wolno instalowac na niestabilnej lub ruchomej konstrukcji podstawy (np. cięzarowska) ani w miajschach, w ktorych byloby narażone na dzialanie zranych srodków (np. zaklady chemiczne).

Wymagania dotyczeklimatyzatora

1. Wlot powietrza powinien znajdować sie z dala od wszelkich przysztkód iNie naleź y umieszczac jakichkolwiek przydmiotów w poplizu wylotu powietrza. W przyciwnym razie wplynie to na prawidłowe dzialanie rury odpradowazajęcciepło.
2. Wybierz.), w ktoym poziom emitowanych szumow i odpwadzane powietrze z urzadzenia nie beda miec wphywu na sasiedztwo.
3. Staraj sie umiescić urzadzenie z dala od swietłowek.
4. Nie wolno instalowac opisywanego urzadzenia w pralni.
5. Nie wolno instalowac urzadzenia w povlizu schodów lub stopni.

Wymagania dotyczne podlącenia elektrycznégo

Środki ostrożnosci

1. Podczas instalacji urzadzenia nalezy przystrzegać przypeśow bezpieczność elektrycznych.
2. Nalezy postepowac zgodnie z lokalnymi przypepisami dotyczymi bezpieczentwa i upewnic sie, ze wykorzystane jest prawidlowezasilanie elektryczne.
3. Jesli przewód zasilajcy jest uzzkodzony, musi zostac wymieniony przyez produkta, pracownikia autoryzowanego serwisu lub innay wykwalifikowana osobe. Pozwoli to uniknac niebeziepceznstwa.
4. Nalezy prawidlowo podlączyć przewód napieciowy,neutralny i uziemajacy wgniazdku elektrycznym.
5. Naleź pamiętć, aby odścZY czasilanie przyźystapieniem do jakichkolwieczynnosci związanych z elektrycznoscia i bezpieczenstwem.
6. Nie wolno podlacza zasilania do urzadzenia przy zakonczemien instalacji.
7. Klimatyzator jest urzadzeniem elektrycznym klasy 1 i musi byc prawidlowo uziemiony. Upewnij sie, ze jest zawsze skutecznie uziemiony. W przyciwnym razie moze spowodować porazenie pradem.
8. Przewód zóltozielony lub zielony w klimatyzatorze to przewód uziemajacy, którego nie wolno wykorzystac do innych celów.
9. Rezystancja uziemienia powinna byc zgodna z lokalnymi przyepisami dotyczymi bezpiecznych elektrycznégo.
10. Urzadzenie nalezy zainstalowa zgodnie z obowiazujacymi krajowymi przyepisami dotyczymi okablowania.

Instalacja zaczepów przywoduzasilajność

Zamontuj zaczepy przyzewodu zasilajacego z tylu urzadzenia za pomocą srub (kierunek zaczepów przyzewodu zasilajacegoPokazano na ponijszym rysunku).

Owin przewód zasilajcy wokózaczepow.

Odprowadzanie kondensatu

• Aby OSIAGNAC maksymalna wydajnosc, nie zaleca sie odpradowaziania kondensatu w trybie chlodzenia.

Zalecane jest wykorzystanie srokówego otworu spustowej do odpradowazania kondensatu w trybie osuszania.
Aby odpwadzic kondensat przye dolny otwor spustowy, gdy na wyswietlaczu pojawi sie kod bledu H8.

Sposob odpwadzania kondensatu

1 Odprowadz kondensat przye dolny otwor spustowy.

Wylacz zasilanie urzadzenia i odacz wyczke przewodu zasilajacego od gniazdka elektryczneo.
Umieszć pojemnik na wode pod dolnym otworem spustowym lub przytieś urzadzenia w sąje, w tymość odpradowość kondensat.
- Wyjmij gumowa zatyczke z otworu spustowego, aby odpwadzic kondensat przydz dolny otwor spustowy.
- Po odpradoweniu kondensatu nałoz gumowa zatyczke.
Nacisnij przycisk ON/OFF,aby wznowic pracr urzadzenia

2 Odprowadz kondensat przyśŚrodkowy owör spustowy.

UWAGA

KondensatUNCTA automatyczne odpradzac do odplywu podlogowego podlaczajc rurke srednicy wewnetrznej 13 mm (spoza zestawu).
1. Zdemontuj zatyczke ciaglego odprowadzania kondensatu obracajc ja w lewo, a nastepnie wyjmij gumowy korek z zakoningzenia.

1. Wóz turke o srednicy wewnétrznej 13 mm (spoza zestawu) do króca spustowego.

OSTRZEZENIE:

-W przypadku wykorzystania opci ciaglego odpradowazania kondensatu przyszrodkowy otwor spustowy nalezy umieszeci urzadzenia na rownej powierzchni oraz upewnicie, ze rurka odpradowazajca kondensat nie jest zablokowana i jest skierowana do dolu. Umieszczenie urzadzenia na nierownej powierzchni lub nieprawidlowa instalacja rurki odpradowazajcej kondensat要去 spowodowac napelnienie obudowy kondensatem i zatrzymanie pracy urzadzenia. Jesli praca urzadzenia zostanie zatrzymana, nalezy oproznic kondensat z obudowy, a nastepnie sprawdzić lokalizacja urzadzenia i rurki odpradowazajcej kondensat pod wzgludem prawidowej konfiguracje.

Instalacja rury odpradowaz(jjcej cieplo

Zainstaluj rure odpradowazajc cieplo

1. Zamontuj zlacze A izacisk tylny na obu zakonczeniach rury odpwadzajacej cieplo obracajc jew prawo.

1. Wsun zlacze A rury odprowadzajcej cieplo do wyzlobienia, az uslyszysz, klikniwiee".

1. Wyprowadź rure odpradowazajcciepno na zewnatrix

Uwagi dotyczé instalaci rury odpwadzajcej cieplo

Aby poprawic wydajnosc chlodzenia, rura odprowadzajca cieplo powinna byc jak najrotsza i plaska, bez wygić, aby zapewnic plynne odprowadzanie ciepla.

Zaleca sie instalacja rury odpradowazajcieciep zo godnie z poniieszym rysunkiem.

Rure odprowadzajcag cieplo maya zainstalowac zgodnie z wymaganiami uzytkownika. Nalezy unika sposobu instalacji przyzdawionego ponizej, poniewaz mogloby to doprowadzić do hierównomierngo odprowadziancieplego powietrza.

• Dlugosc rury odprowadzajacej cieplowynosi mnnej niz jedem metr. Zaleca sie stosowanie rury o jak najkrotszej dlugosci.
  Rure odprwadzajacciepno nalezy zainstalowac jak najbardziej plasko. Nie wolno jej przyduzac ani lacycjc jej z innra rur odprwadzajaccieplo.

Rozruch testowy

• Podlacz zasilanie, a nastepnie nacisnij przycisk ON/OFF na pilocie, aby uruchomic urzadzenia.
• Naciśnij przycisk MODE, aby ustawic prace w trybie AUTO, chłodzenia, osuszania lub wentylacji. NatestPNie sprawdź,czy urzadzenia działa prawidłowo.
• Jesli temperatura pomieszczenia winosi ponizej 16^ , urzadzenie nie doit pracstaw w trybie ogrzewania.

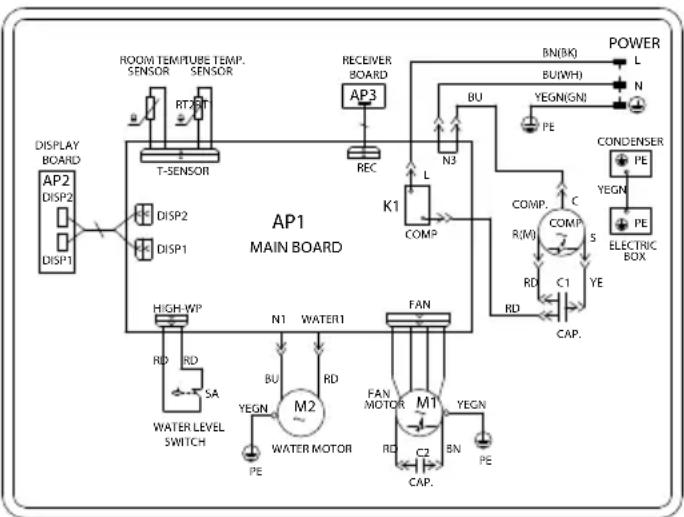

Schemat elektryczny

Schemat elektryczny要去 ulec zmieianie bez wczesniejszego powiadomienia. Naleź odniaść są do schematu umieszczonego na urzadzeniu. UL-C09EA-W

Instrukcja techniczna

Wymagania dotyczne kwalifikacji personelu serwisu (naprawy powinien przypegowadzac wyłacznie wykwalifikowy personel).

1. Každa osoba zaangazowana w prace otwierania lub oprozniania instalacji przyzewodzacej czynnik chlodniczy powinna posiadac aktualny i waźny certyfikat od akredytowanego w branzy organu oceniajaçego, ktróy potworida jej kompetencje do bezpiecznégo obchodzenia sie z czynnikami chlodniczymi zgodnie z uznanaw branzy specyfikacja
2. Czynnosci serwisowe nalezy przy przechrowadzac wylicznie zgodnie zaileceniami producenta. Konserwacja i naprawy wymagajuć pomocy innego wykalifikowanego personelu powinny być przy przechrowadzane pod nadzorem osoby kompetentnej w stosowaniu palnych czynników chłodniczych.

Przygotowanie do bezpiecznej przy

Maksymalnag ilosc czynnika chlodniczego, ktora moins dodac, podano w ponizszej tabeli.

(Uwaga: Nalezy zapoznać sie z tabliczką znamionowa odnosnie ilosci uzupelnienia czynnikiem chlodniczym R290).

Powierzchnia pomieszczenia (m2)	4 11 15
Maks. napelnienie (kg) < 0,15	2 0,225 0,304

Przed Rozpoczeciem prac przy systemach zawierajych palne czynniki chlodnicze konieczne jest przempowadzenia kontroli bezpieczeneistwa, aby zminimalizowacrzyko zaplonu. W przypadku naprawy ukladu chlodnicego przy realizstapieniem do prac przy ukladzie nalezy przyestrzegam nastepujczych srodkow ostroznosci.

Procedura pracy

Prace nalezy wykonywac zgodnie z kontrolowanag procedura, aby zminimalizowac rzyko zwiazane z obecnosci palné go gazu lub oparów podczas wykonywania prac.

Ogólny obszar roboczny

Caly personel serwisu iinne osoby pracujuce w w povlizu powinny zostac poinstruowane o charakterze wykonywanych prac. Nalezy unika pracy

w przystrzeniach zamkiptych. Obszar wokol.), wiejsca pracy powinien byc wydzielony. Nalezy upewnic sie, ze obszar dostal zabezpieczony poprzej wlasciwa ochrone materiałow latwopalnych.

Sprawdzenie obecnosci czynnika chlodniczego

Obszar naleźy sprawdzić za pomoc odpowiedniego detektora wycieków czynnika chlodniczego przy w trakcie pracy, aby personel serwisu by swiadomy wykonywania pracy w potencjalnie toksycznej lub palnej przy strzeni. Naleź upewnic sie, ze sprezt uzywany do wykrywania nieszczelnosci jest odpowiedni do wszymstich stosowanych czynników chlodniczych, tj.Nieiskrzący, odpowiednio uzczelniony lub sam w sobie bezpieczny.

Dosteprnosc gaśnicy

W przypadku wykonywania jakichkolwiek prac przy urzadzeniach chlodniczych lub powiazanych z nimi elementach wymagajych uzycia palnika nalezymie pod reka odpowiedni sprzet gaśniczy. Gaśnica proszkowa lub CO2 powinna znejdowac sie w povlizu.),napelniania ukladu czynnikiem chlodniczym.

Brak zrodzaplonu

Zadna z osob wykonujacych pracze przy instalacji chlodniczej, ktora wiaje sie z odslonieciem jakiegokolwiek orurowania nie要去 stosowac jakichkolwiek zrodel zaplonu w sposob, ktory moglby doprowadzić do zagrozenia pozarem lub wybuchem.

Wszelkie möglichwe zrodla zaplonu, w tym palenie papierosów, powinny znajdowac sie z dala od.),不错ewa instalacji, naprawy, demontazu lub usuwania urzadzenia, podcas ktorego czynnik chlodniczy要去 zostac uwolniony do otaczajacej przyestrzeni. Przed Rozpoczeciem prac nalezy dokonac oglédzin obszaru wokó urzadzenia, aby upewnic sie, ze nie wystepujé zagrożenie zapalenia sie lub zaplonu. Nalezy umieśćznaki „Zakaz palenia".

Obszar wentylowany

Przed przystapieniem do otwarcia instalacji przywodzacej czynnik chlodniczy lub prac wymagajych uzycia palnika nalezy upewnic sie, ze.), wentylowane. Podczas wykonywania prac nalezy zapewnic odpowiednia wentylacje. Wentylacja powinna w bezpieczny spoob Rozprasza czynnik chlodniczy i jak nalepiej usuwc go na zewnatrdo atmosfery.

Kontrola urzadzen chlodniczych

W przypadku wymiany podzespolow elektrycznych powinny byc one odpowiednie do zastosowania i zgodne ze specyfikacja. Przez caly czas danezy przystrzegać wskazowej producenta dotyczzych konserwacji i serwisu. W przypadku wąpliwość nicheź porozumiec są dzialem technicznym producenta w celu uzyskania pomocy.

W przypadku instalacji wykorzystujych palne czynniki chlodnicze przyprowadza sie nastepujace kontrole:

Zgodnosc rzechywickeji ilosci czynnika chlodniczego z powierzchnia pomieszczenia, w którym zainstalowane sq elementy zaierajuć czynnik chlodniczy;
- Prawidlowe dzialanie urzadzen wentylujacych i wylotow powietrza oraz sprawdzenie,czyNie są zablokowane;
- Sprawdzenie,czy uklad wtorny zagiera czynnik chlodniczy w przypadku wykorzystwyania posredniago ukladu chlodniczego;
- Sprawdzenie,czy oznaczenia na urzadzeniach pozostaj widoczne i czytelne. Naleź poprawic nieczytelnie oznaczenia i symbole;
- Sprawdzenie,czy rury lub elementy zawierajce czynik chlodniczy są instalowane w要比scu, w ktorym jest malo prawnopodobne naraZenie ich na dzialanie substancji powodujacych korozje, chyba ze elementy za-staly wykonane z materialow odpornych na korozje lub są odpowiednio zabezpieczone przyd korozja.

Kontrola urzadzenielektrycznych

Naprawa i konserwacja podzespolów elektrycznych powinna obejmować wstepne kontrole bezpieczność w i procedury kontroli elementów. Ješi wystepuje usterka, któ mogłowaby zagrozć bezpiecznośćwu,Nie wolno podłacza zasilania elektrycznégo do ukladu, dopóki problem nie zostanie

rozwiazany w spośb zadawalajcy. Jesli uterki nie sąna usunac natychmiast, a konieczne jest kontynuowanie prac,NSEZY zastosowac odpowiednie Rozwiazanie tymczasowe. Problem nalezy zglosic wascicielowy urzadzenia, aby poinformowac wsystkie strony.

Wstepna kontrola bezpieczentwa obejmujee:

• Sprawdzenie,czy kondensatory zostaly rozladowane; nalezy to wykonac w bezpieczny sposob, aby zapobiec moziwosci iskrzenia;
• Sprawdzenie,czy zadne podzespoly elektryczneNieznajduja sie pod napieciem iNie wystepuja odkryte przewody podczas uzupelniania i odzyskiwania czynnika chlodniciego lub ocyszczania systemu;
• Sprawdzenie,czy jest zapewnione uziemienie.

Naprawy usczelnionych elementów

Podczas naprawy uzczelnionych elementówNSE wOZsystkie zrodla zasilania od urzadzenia przydome demontazem uzczelnionych oslon itp. Jesli podczas przeprowadzania czynnosci serwisowych jest absolutnie konieczne zasilanie elektryczne urzadzenia, wOwczas w najbardziej krytcznym pukcie nalezy umiecie stale dzialajca formy wykrywania wyciekow, aby ostrzech o potencjalnym zagrozeniai.

Podczas pracy przy podzespolach elektrycznych nalezy zworci uwage na ponieszne kwestie, aby zapewnic, ze obudowa nie dostanie zmieniona w sposob, ktory wplynie na poziom bezpieczene stawa. Dotczy to uszkodzenia przewodow, nadmiernej liczby polaczn, zlokzy wykonanych niedzgodnie z oryginalna specyfikacja, uszkodzenia uzczelek, nieprawidlowego dopasowania dlawików itp.

• Nalezy upewnicie, ze urzadzenie jest starannie zamontowane.
• Nalezy upewnic sie, ze usczelki lub materiały uszczelniajace nie ulegly degradaci w takim stopniu, iz nie zapobiegaju wnikaniu palnych srodkow. Czesci zamienne powinny byc zgodne ze specyfikacja mi producenta.

UWAGA:

Zastosowanie szczeliwa silikonowego要去 obniţec skutecznosć niedrórych typów sprętu do wykrywania nieszczelnosci. Elementy same wSBie bezpieczne nie wymagaj zaizolowania przy realizacja pręstapieniem do pracy.

Naprawa elementów samych w sobie bezpiecznych

Nie nalezy przykladac zadnych stazych obciążn indukcyjnych ani pewemnosciowych do uładu nie upewniajac są, ze nie przyzekrocź dopuszcjalnych wartośćni napięcia i natęzenia dozwolonych dla uzywanego urzędzenia.

Elementy same w sobie bezpieczne to jejne rodzaje podzespolow, przy tkorych przy wykonywać prace pod napieciem w palnym otoczeniai.

Sprzet testujacy powinien posiadc prawidlowe parametry znamionowe. Elementy nalezy wymieniac wylacznie na czeci okreslone przyez produkta. Inne czeci moga spowodować zaplon czynnika chlodniczego na skutek wycieku.

Okablowanie

Nalezy sprawdzić,czy okablowanie nie bedzie narażone na zuźcie, korozje, nadmierne ciṣnienie, wibracja, ostre krawędzie lub innie niedrzyme wptywy otoczenia. Kontrola powinna również uwzględnic skutki starzenia lub stałych drgan pochodźych od zródeł takich jak spreźarki i wentylatory.

Wykrywanie wycieków palnych czynnikuw chłodniczych

W zadnym przypadku nie wolno stosowac potencjalnych zródel zaplonu do wyszukiwania lub wykrywania wycieków czynnika chiodniczego. Nie wolno uzywac palnika halogenowego (ani zadnego innego detektora wykorzystujacego otwarty plomien).

Sposoby wykrywania nieszczelnosci

Ponieszne spoosoby wykrywania wycieków są uznawane za dopuszczalne w przypadku wzystkich systemow chlodniczych.

Do wykrywania wycieków czynnika chlodniciego:nożna stosowac elektronicne detektory, ale w przypadku palnych czynnikuw chlodniczych

ich czułoscMZebyc niewystarczajca lub moga wymagaç ponownej kalibracji. (Sprzet do wykrywania wycieków nalezy kalibrowac w obszarze Wolnym od czynnika chlodniciego.) Nalezy upewnic sie, ze detektor nie stanowy potencjalnygo zrodla zaplonu oraz jest odpowiedni do zastosowanego czynnika chlodniciego. Sprzet do wykrywania wyciekow powinien byc ustawiony na wartosc procentowa LFL czynnika chlodniciego oraz skalibrowany do zastosowanego czynnika chlodniciego, a odpowiednia wartosc procentowa gazu (maks. 25% ) powinna byc potwierdzona.

Phyny do wykrywania wycieków nadaj sie do stosowania w przypadkuwcskzość czynnikow chlodniczych, ale nalezy unikać uzywania detergentów zawierajych chlor, ponieważchlor要去 wchodzic w reakcj zczynnikiem chlodniczym powodujac korozje miedzianych rur.

W przypadku podejrzenia wycieku nalezy usanac/zgasic wzystkie otwarte plomienie.

Jesli w przypadku wykrycia wcieku czynnika chlodniciego wymagane jest lutowanie, nalezy odzyskać cala ilosc czynnika chlodniciego z systemu albo odizolowac (za pomocza zaworów ocinajych) czesc systemu

oddalongo od.), wypypadku urzadzen zawierajcych palne czynniki chlodnicze nalezy przypełukac system azotem beztlenowym (OFN) przypodczas procesu lutowania.

Usuwanie i opróznianie

W przypadku otwierania instalacji przewodnziej czynnik chlodniczy w celu przyprowadzenia naprawy - lub w innym celu - nalezy stosowac konwnencjonalne procedury. Jednak w przypadku palnych czynników chlodniczych wąNZ jest postepowanie zgodne z najlepszymi praktykami bioracymi pod uwage palnosć czynnika. Nalezy przystrzegać ponizszej procedury:

• usn czynnik chłodniczy;
  -przepluczukladgazemobojetnym;
  oproznij;
• ponownie przyplucz uklad gazem obojetyn;
• otworz uklad przycinajac lub lutujac.

Czynnik chlodniczy naleź odzyskać do odpwiednich butli. W przypadku urzadzen zawierajycch palne czynniki chlodnicze system naleź „przejukac" za pomocą OFN (azotu beztlenowej), aby zapewNIC bezpieczeństwo urzadzenia. Procedura wymaga kilkukrotnégo powtorzenia. Do plukania systemów chlodniczych nie walno stosowac spreżonegogowietra ani tlenu.

W przypadku urzadzen zawierajych palne czynniki chlodnicze plukanie nalezy przypepradowadicz przyzewajc proznie w systemie za pomoca OFN (azotu beztlenowo) i kontynuowych napelnianie, az do osiagniecia ciasnienia roboczego, nastepnie opdowietrzyc do atmosfery, a na koncu obnizych do stanu prozni.

Procedure nalezy powtarza, aż do calkowitego oproznienia systemu z czynnika chlodniczego. Podczas ostatniego napelnienia OFN (azotem beztlenowym) nalezy oproznić system do ciźnienia atmosferycznégo, aby uzwić przempowadzenia prac. Operacja jest absolutnie niedźbatna, są za bedzie wykonywane lututowanie orurowania.

Nalezy upewnic sie, ze wylot pompy prozniowej nie znajduje sie w povlizu zrdeplaplonu jakichkolwiek oraz dostepna jest wentylacja.

Procedure uzupelniania czynnikiem chlodniczym

Oprocz konwencjonalnych procedur napelnianiaNSEy przystrzegac ponieszych wymagań.

• Nalezy upewnic sie, ze podczas wykorzystania sprzetu do napelniania nie dochodz do zanieczyszczenia roznymi czynnikami chlodniczymi.
  Węze lub przywodny powinny byc sąžiwie jak najkrótsze, aby zminializowac ilosć zawartego w nich czynnika chłodniczego.
  Butle nalezy utrzymac w pozycj pionowej.
• Przed napelnieniem ukladu czynnikiem chlodniczym nalezy upewnic sie, ze system chlodniczy jest uziemiony.
• Opatrz system etykieta po zakończeni napelniania (jesli jestzsche nie zostal).
• Nalezy zwróci szcęgólna uwage, aby nie napelnic nadmiernie ukladu chlodniczego.

Przed ponownym napelnieniem ukladu nalezy przypepowadzic probe

cisdictional, 143

System nalezy sprawdzić pod względem szczelnosci po zakończeniu napelnienia, ale przy uruchomieniem. Przed opuszczemeniec要比jsca instalacji nalezy sprawdzić szczelnosć.

Wycofanie z eksploatacji

Przed wykonaniem tej procedury wazne jest, aby technik dokladnie zapoznał sie z urzadzeniem i wzystkimi szczególiami. Zalecane jest postepowanie zgodne z dobrymi practykami, aby caly czynnik chlodniczy zostal bezpiecznie odzyskany. Przed wykonaniem zadania nalezy pocrć probkę oleju i czynnika chlodniczego w przypadku, gdy przed ponownym uzyciem zregenerowanego czynnika chlodniczego wymagana jest analiza. Istotne jest, aby zasilanie elektryczne bylo dostepne przyded wykonaniem zadania.

a. Zapoznaj sie z urzadzeniem i了我的o obstuga.
b. Odizoluj system elektrycznie.
c. Przed przyepamadzeniem procedury upewnij sie, ze:

-wrazie potrzeby dostepny jest mechaniczny sprzet do obslugi butli czynnikiem chlodniczym;
-caly sprzet ochry osobistej jest dostepny i prawidlowo stosowany;
-procedura odzyskiwania jest przy czaly czas nadzorowana przykompetentna osobe;
- sprzęt i butle do odzyskiwania są zgodne z odpwiednimi normami.

d. Oproznij system chlodniczy,但是他 to mozliwe.
e. Jesli oprznienie nie jest möglich, nalezy wykonac kolektor, aby uzmilwic oprznienie czynnika chlodniczego z roznych czesci systemu.
f. Upewnij sie, ze butla znajduje sie na wadze zanim Rozpocznie sie odzyskiwanie.
g. Uruchom przyt do odzysku i postepuj zgodnie ze wskazówkami producenta.
h. Nie przypełniaj butli. (Nie sąceph jej nied 80% objętośćnapelnienia czynnikiem w st. plynynm).
i. Nie przykraczaj maksymalné cisznych roboczego butli, nawet tymczasowo.
j. Po prawidlowym napelnieniu butli i zakonczeniu procedury upewnij sie, ze butle i sprzet zostaly niedwocznie usuniete z mistrsca pracy, a wsystkie zwory ocinajace na sprzeci zostaly zamkniete.
k. Odzyskanym czynikiem chlodniczym nie wolno napelnic innego systemu chlodniczego, dopóki nie zostanie ocyszczony i sprawdzony.

Etykietowanie

Urzadzenie nalezy oznakować etykieta informujacja, ze zostalo wycofane z eksploataci i opróznione z czynnika chlodniczego. Etykiete nalezy opatrzych data i podpisem. W przypadku urzadzen zawierajych palne czynniki chlodnicze nalezy upewnić sie, ze na urzadzeniu znajduje sie etykieta informujacja, ze urzadzenie zawiera palny czynnik chlodniczy.

Odzyskiwanie

Podczas oprózniania czynnika chlodniciego z systemu - w celu przygowadzenia czynosci serwisowych lub wycofania z eksploataci - zalecana jest postepowanie zgodne z dobrymi practykami, aby caly czynnik chlodnicz yostal bezpiecznie odzyskany.

Podczas przenoszenia czynika chlodniczego do butli nalezy upewnici sie, ze stosowane są wylacznie oppowiednie butle do odzyskiwania czynika chlodniczego. Upewnij sie, ze dostepna jest oppowiednia ilosc butli do przechowywnia czynika odzyskanego zCALEgo systemu. Wszystkie uzyte butle powinny byc przyznaczone do odzyskanego czynika chlodniczego i oznakowane dla danego czynika chlodniczego (tj.specjalne butle do odzysku czynika chlodniczego). Butle powinny byc kompletne z zworem bezpieczentwa i zaworami odcinajacymi w dobrym stanie technicznym. Puste butle do odzysku są oprzniane i, jesti to mozliwe, chlodzone przy Rozpocȩciem odzyskiwania czynika chlodniczego.

Sprzet do odzysku powinien byc w dobrym stanie technicznym z
zestawem instrukcji dotyczych uzywanego sprzetu i powinien byc przy
znaczony do odzysku wzystkich odp战略布局czynnikow chlodniczych,
w tym, w stosownych przypadkach, do palnych czynnikow chlodniczych. Ponadto wimagany jest dostepny zestaw sprawnych technicznie

skalibrowanych wag. Weze powinny byc w dobrym stanie technicznym i wyposazone w szczelne szybkozlacza rozlaczajce. Przed uzyciem sprzetu do odzysku nalezy sprawdzić,czy jest w dobrym stanie technicznym i czy byl dorbe konserwowany oraz czwy wzelskie powiazane z nim podzespoły elektryczne są uzszelnione,aby uniknac zaplonu w przypadku uwolnienia czynnika chlodniczego. W przypadku wątpliwość nalezy porozumieć są producentem.

Odzyskany czynnik chlodniczy nalezy zworcić do dostawcy czynnika chlodniczego w odpowiednej butli do odzysku wraz oadowiednim dokumentem przybekazania odpadów. Nie wolno mieszac roznych czynnikow chlodniczych w urzadzeniach do odzysku, a zwlaszcza w butlach.

Jesli zachodzi koniecznosc usuniecia sprezarek lub olei do sprezarek, nalezy upewnic sie, ze zostaly oproznione do dopusczonego poziomu, aby uzyskać pewnosć, ze palny czynnik chlodniczy nie pozostanie w smarze. Procedure oprozniania nalezy przypegowadzic przyzedawcy. W celu przyspieszenia procedury nalezy stosowac wylącznieogrzewanie elektryczne korpusu sprezarki. Spuszczanie oleju z systemu powinno odbywać sie w spośob bezpieczny.

Dane techniczne

Model UL-C09EA-W
Zasilanie 220 – 240 V AC, 50 Hz
Klasa efektywnosci energetycznej A
Pobór mocy podczas pracy (W) 1000
Pobór mocy w trybie czuwania (W) 0,5
Wydajnosć chłodzenia (kW) 2600
Poziom szumów (Wysoka) dB(A) 64
Wydajnosć nawiewu powietrza (wysoka/Średnia/niska) (m3/h)	260/240/220
Zakres temperatury podczas pracy (°C) 16 ~ 30
Powierzchnia pomieszczenia (m2) 12 ~ 18
Wymiary (szer. x gl. x wys. w mm)	287 x 326 x 705
Masa (kg)	24,5
Czynnik chłodźcy	R290

Dane techniczne mogq ulec zimianie bez powiadomienia.
