Ürün Tipi	Split Sistem Klima
Model	AY-AP24KR
Marka	Sharp
Soğutma Kapasitesi	24.000 BTU/s (yaklaşık 7,0 kW)
Isıtma Kapasitesi	Belirtilmemiş (sadece soğutma modeli)
Enerji Verimlilik Oranı (EER)	Yaklaşık 10,0 (tahmini)
Soğutucu Akışkan Türü	R32
Güç Kaynağı	220-240V ~ 50Hz
İç Ünite Boyutları (GxYxD)	Yaklaşık 1050 x 290 x 230 mm
Dış Ünite Boyutları (GxYxD)	Yaklaşık 900 x 650 x 330 mm
İç Ünite Ağırlığı	Yaklaşık 12 kg
Dış Ünite Ağırlığı	Yaklaşık 35 kg
Hava Akış Hızı (Yüksek)	Yaklaşık 700 m³/s
Gürültü Seviyesi (İç Ünite)	28 - 45 dB(A)
Gürültü Seviyesi (Dış Ünite)	Yaklaşık 55 dB(A)
Fonksiyonlar	Soğutma, Fan, Nem Alma, Uyku Modu, Zamanlayıcı, Otomatik Yeniden Başlatma
Filtre Türü	Yıkanabilir Ön Filtre + Plazma Hava Temizleyici (isteğe bağlı)
Bakım	Hava filtresini her 2 haftada bir temizleyin; yılda bir profesyonel temizlik
Güvenlik Özellikleri	Aşırı yük koruması, otomatik kapanma, çocuk kilidi (uzaktan kumanda)
Yedek Parça Bulunabilirliği	Filtreler, uzaktan kumanda, fan motoru, kompresör (yetkili servis)
Tamir Edilebilirlik Puanı	7/10 (yaygın parçalar mevcut)
Kullanım Kılavuzu Dilleri	İngilizce, Fransızca, İspanyolca, İtalyanca, Lehçe, Portekizce, Türkçe vb.

Sık sorulan sorular - AY-AP24KR SHARP

SHARP AY-AP24KR hava filtresini ne sıklıkla temizlemeliyim?

Normal kullanım koşullarında hava filtresini her iki haftada bir temizleyin. Kirli bir filtre verimliliği azaltır ve buzlanmaya neden olabilir. Ilık suyla yıkayın ve tekrar takmadan önce tamamen kurumasını bekleyin.

Soğutma modu için önerilen sıcaklık ayarı nedir?

Sharp, optimum konfor ve enerji tasarrufu için termostatı 24°C ile 26°C (75°F ila 79°F) arasına ayarlamanızı önerir. 24°C'nin altındaki her derece enerji tüketimini yaklaşık %6 artırır.

Bu klima ile uzatma kablosu veya çoklu priz kullanabilir miyim?

Hayır, klimayı her zaman ünitenin amperajına uygun özel bir duvar prizine doğrudan takın. Uzatma kablosu veya çoklu priz kullanmak aşırı ısınmaya ve yangına neden olabilir.

Klimam neden düzgün soğutmuyor?

Hava filtresinin kirli olup olmadığını, termostatın doğru ayarlandığını ve dış ünitenin engellenmediğini kontrol edin. Ayrıca tüm pencere ve kapıların kapalı olduğundan emin olun. Sorun devam ederse, profesyonel bir teknisyene başvurun.

'Otomatik Yeniden Başlatma' işlevi ne işe yarar?

Otomatik Yeniden Başlatma işlevi, bir elektrik kesintisinden sonra klimayı önceki ayarlarla otomatik olarak yeniden başlatır. Bu, kısa kesintiler sırasında konforu korumak için kullanışlıdır.

Soğutma ve fan modu arasında nasıl geçiş yapabilirim?

Uzaktan kumandadaki 'Mod' düğmesine istediğiniz mod simgesi görünene kadar basın. Fan modunda kompresör durur ve sadece iç ünite fanı havayı dolaştırır.

SHARP AY-AP24KR hangi tip soğutucu akışkan kullanır?

Bu model, R22 gibi eski soğutucu akışkanlara kıyasla daha düşük küresel ısınma potansiyeline sahip R32 soğutucu akışkan kullanır. Tüm servis işlemlerinin sertifikalı profesyoneller tarafından yapıldığından emin olun.

Klimamın enerji verimliliğini nasıl artırabilirim?

Hava filtresini temiz tutun, gün boyunca perdeleri kapalı tutun, kapı ve pencere etrafındaki boşlukları kapatın ve ihtiyaç olmadığında üniteyi çalıştırmamak için zamanlayıcı işlevini kullanın.

Uzaktan kumanda dahil mi ve pil gerektiriyor mu?

Evet, uzaktan kumanda dahildir. İki adet AAA pil gerektirir (dahil değildir). Ekran karardığında veya menzil azaldığında pilleri değiştirin.

Klimada hata kodu görüntülenirse ne yapmalıyım?

Kullanım kılavuzunun sorun giderme bölümüne bakın. Yaygın kodlar: E1 (sensör hatası), E2 (defrost sorunu). Kod devam ederse üniteyi kapatın ve Sharp müşteri desteğiyle iletişime geçin.

KULLANIM KILAVUZU AY-AP24KR SHARP

Enerji ÜreticiDiş Üniteİç Ünite		Klima
		SHARPAE-A9KRAY-AP9KR
Çok Verimli
Az Verimli
Yılık enerji tüketimi (kWs, soğutma modunda)(ıçerak şüktin, örsen madi na rangi kün performenta tükümlingre bejörk.)		410
Soğutma Kapasitesi Enerji Verimlilik OranıTam Kapasite(daha yüksek daha İyi)		2.643.22
Tip	Sadece soğutmaSoğutma + Isıtma
	Hava soğutmalıSu soğutmalı
Isıtma kapasitesi Isıtma performansıA: Yüksek G: Düşük		2.90ABCDEFG
Gürültü(dB(A) re 1pW)		AE-A9KR - 59AY-AP9KR - 54
Ayrıntılı bilgi ürün broşüründedir.TS EN 814-3/TS EN 255-4 's göre yapılır.

Enerji ÜreticiDiş ÜniteIç Ünite		Klima
		SHARPAE-A12KRAY-AP12KR
Çok Verimli
Az Verimli
Yıllık enerji tüketimi (kWs, soğutma modunda)(Garpet tükinin, dışan nadı ve hergi kitchen performinde kullanlığına neğlari.)		545
Soğutma Kapasitesi Enerji Verimlilik OranıTam Kapasite(daha yüksek daha iyi)		3.503.21
Tip	Sadece soğutmaSoğutma + Isıtma
	Hava soğutmalıSu soğutmalı
Isıtma kapasitesi Isıtma performansıA: Yüksek G: Düşük		3.80ABCDEFG
Gürültü(dB(A) re 1pW)		AE-A12KR - 62AY-AP12KR- 55
Ayrıntılı bilgi ürün broşüründedir.TS EN 814-3/TS EN 255-4 'o göre yapılır.

EEE Yönetmeliğine Uygundur

TÜRKÇE

Bu kılavuzda yeni klimanızın doğru kullanımı açıklanmaktadır. Lütfen ürünü kullanmadan önce bu kılavuzu dikkatli bir şekilde okuyun. Bu kılavuz el altı referansı olarak güvenli bir yerde saklanmalıdır.

İÇİNDEKİLER

• ÖNEMLİ GÜVENLİK TALİMATLARI ...... TR-1
  • PARÇALARIN İSİMLERİ ..... TR-2
  • UZAKTAN KUMANDANIN KULLANIMI ..... TR-4
• YARDIMCI MOD ...... TR-4
  • TEMEL İŞLETİM...... TR-5
  • HAVA AKIŞ YÖNÜNÜN AYARLANMASI......TR-6
  • COANDA HAVA AKIŞI ..... TR-7
  • TURBO İŞLEM ..... TR-7
• PLASMACLUSTER'İN İŞLETİMİ...... TR-8
  • BİR SAAT SONRA KAPANMA AYARI ..... TR-8
  • ZAMANLAYICI AYARI ..... TR-9
  • BAKIM ..... TR-10
• ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER..... TR-10
• İŞLETİMLE İLGİLİ İLAVE NOTLAR...... TR-11
• SERVİS ÇAĞIRMADAN ÖNCE...... TR-11

ÖNEMLİ GÜVENLİK TALİMAT-LARI

KULLANIMLA İLGİLİ UYARILAR

1 Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir.
2 Doğrudan hava çıkışı önünde uzun süre durmamaya dikkat edin. Fiziki koşullarınızı etkileyebilir.
3 Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü insanlar için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin.
4 Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir.
5 Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir.
6 Klimada herhangi bir anormallik görürseniz (örneğin yanık kokusu) hemen durdurun ve devre kesiciyi KAPALI konuma alın.
7 Uygulama, ulusal kablolama düzenlemelerine uygun bir şekilde kurulmalıdır. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir.
8 Besleme kablosu arızalıysa, tehlikenin önlenmesi için üretici veya servis temsilcisi veya benzeri yetkili bir kişi tarafından değiştirilmelidir. Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin.

ÖNEMLİ GÜVENLİK TALİMAT-LARI

MONTAJ/SÖKME VE ONARIMLA İLGİLİ UYARILAR

- Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir.
2 Düğmelere ıslak elle dokunmayın. Elektrik çarpmasına sebep olabilir.
3 Emniyet amacıyla, klima uzun süre kullanılmayacağı zaman devre kesiciyi kapatın.
4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.
5 Dış ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz.
6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın.
7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir.
8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir.
9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz.
10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir.
11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıştır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır.
12 Bu cihaz Kuzey Avrupa bölgesinde kullanım için uygun değildir.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin.
  Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipman hasarına ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçağı olabilecek bir yere monte etmeyin. Yangına sebep olabilir.
  Klimayı, havada minimum toz, duman ve nem bu-lunan bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döseyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak önleyici veya bir devre kesici takılmasına dikkat edin.

İÇ ÜNİTE

① Hava Girişi
② Açılır Panel
③ Hava Filtreleri
④ YARDIMCI MOD Düğmesi (AUX)
⑤ Alici Penceresi
⑥ Elektrik Kablosu
⑦ Düşey Ayarlı Kanatçıklar
⑧ Yatay Ayarlı Kanatçıklar
⑨ Hava Çıkışı

⑩ PLASMACLUSTER Lambası (mavi)
⑪ İŞLETİM Lambası (kırmızı)
⑫ ZAMANLAYICI Lambası (turuncu ⏻)
⑬ TURBO Lambası (yeşil

DIŞ ÜNİTE

⑭ Hava Girişi
⑮ Soğutma Gazı Borusu ve Ara Bağlan- tı Kablosu
⑯ Drenaj Hortumu
⑰ Hava Çıkışı

NOT:

Gerçek üniteler yukarıda gösterilenden biraz farklı olabilir.

UZAKTAN KUMANDA

① VERİCI
② GÖSTERGE
③ AÇMA/KAPAMA Düğmesi
④ SICAKLIK (TEMP.) Düğmesi
⑤ GÖSTERGE (DISPLAY) Düğmesi
⑥ PLASMACLUSTER Düğmesi
⑦ BİR SAAT SONRA KAPANMA Düğmesi
⑧ MOD (MODE) Düğmesi
⑨ ZAMANLAYICI AÇMA Düğmesi
⑩ FAN Düğmesi
⑪ ZAMANLAYICI KAPAMA Düğmesi
⑫ SALINIM (SWING) Düğmesi
⑬ İPTAL (CANCEL) Düğmesi
⑭ TURBO Düğmesi
⑮ SIFIRLAMA (RESET) Düğmesi
⑯ COANDA HAVA AKIŞI Düğmesi

UZAKTAN KUMANDA GÖSTERGESİ

1 MOD Sembolleri
OTOMATIK
: ISITMA
SOĞUTMA
: NEM
ALMA
② TURBO Sembolü
③ PLASMACLUSTER Sembolü
4 FAN HIZI Sembolleri
OTOMATİK
:
Manue
⑤ COANDA HAVA AKIŞI Sembolü
⑥ SICAKLIK VE ZAMANLAYICI GERİ SAYIM Göstergesi
7 AKTARMA Sembolü
⑧ ZAMANLAYICI AÇMA / ZAMANLAYICI KAPA-MA Göstergesi

UZAKTAN KUMANDANIN KULLANIMI

PİLLERİN TAKILMASI

İki adet AAA (R03) ebadında pil kullanın.

1 Uzaktan kumandanın arkasındaki pil yuvası kapağını çıkarın.
2 Pilleri bölmeye yerleştirin, ⊕ ve ⊖ kutupların doğru hizada olmasına dikkat edin.
3 Pil yuvası kapağını tekrar yerine takın.
4 İnce bir çubuk kullanarak RESET düğmesine basın.

NOT:

• Pilin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa, ince bir çubuk kullanarak RESET düğmesine basın.
• Uniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

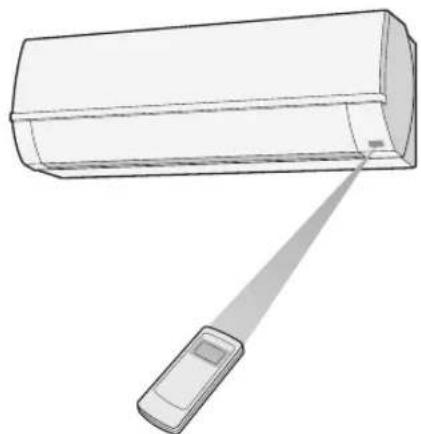

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.
- Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin.
- Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcı güçlü direkt güneş ışığı alırsa ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal aktarımını etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan kumandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ıstıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini attırabilir veya hasar verebilir.

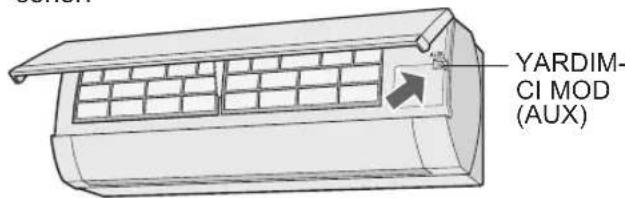

YARDIMCI MOD

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İç ünitenin ön panelini kaldırın ve işletim paneli üzerindeki YARDIMCI MOD (AUX) düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası (☐) yanar ve ünite OTOMATİK modda çalışmaya başlar.
• Fan hızı ve sıcaklık ayarı OTOMATİK'e ayarlanır.

KAPATMAK İÇİN

İşletim paneli üzerindeki YARDIMCI MOD (AUX) düğmesine tekrar basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

NOT:

- Normal çalışma sırasında YARDIMCI MOD (AUX) düğmesine basılırsa ünite kapanır.

OTOMATİK MOD HAKKINDA BİLGİLER

OTOMATİK modunda sıcaklık ayarı ve modu, ünitenin devreye alındığı zamankı oda sıcaklığına göre otomatik olarak seçilir.

Modlar ve Sıcaklık Ayarları

İşlem başla-dığındaki oda sıcaklığı	Otomatik İşlem
	Mod	Sıcaklık Ayarı
21°C'nin altında	ISITMA	23°C
21°C-24°C	NEM ALMA	Oda Sıcaklığı. -2°C
24°C-26°C	SOĞUTMA	24°C
26°C-28°C	SOĞUTMA	25°C
28°C'nin üstünde	SOĞUTMA	26°C

1 İşletim modunu seçmek için MODE düğmesine basın.

OTOMATİK ISITMA SOĞUTMA NEM ALMA

2 İşletimi başlatmak için AÇMA/KAPAMA düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) yanar.

3 İstenen sıcaklığı ayarlamak için TEMP. düğmesine basın.

OTOMATİK/NEM ALMA MODU

- Sıcaklık, klima tarafından otomatik olarak belirlenen sıcaklığın 2°C üstü ile altı arasında değiştirilebilir.

SOĞUTMA/ISITMA MODU

- Sıcaklık, 18°C ilâ 32°C arasında ayarlanabilir.

4 İstenen fan hızını ayarlamak için FAN düğmesine basın.

- NEM ALMA modunda fan hızı OTOMATİK'e ayarlıdır ve değiştirilemez.

5 Üniteyi kapatmak için tekrar AÇMA/KA-PAMA düğmesine basın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) söner.

HAVA AKİŞ YÖNÜNÜN AYARLANMASI

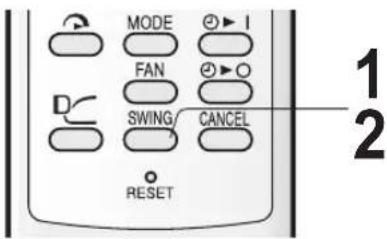

DÜŞEY HAVA AKIŞI

1 Uzaktan kumanda üzerindeki SWING düğmesine bir kez basın.

- Düşey ayarlı kanatçık, açısını sürekli değiştirir.

2 Düşey ayarlı kanatçık istenen pozisyon-da olduğunda SWING düğmesine tekrar basın.

Ayar aralığı

SOĞUTMA ve NEM ALMA modları ISITMA modu

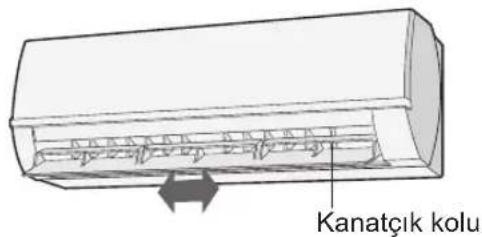

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akışı yönünü ayarlayın.

AY-AP18KR AY-AP24KR

AY-AP9KR AY-AP12KR

UYARI:

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar için uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık SOĞUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiğlenme olabilir.

Klimayı SOĞUTMA modunda uzun süre fan hızı "DÜŞÜK ( - )" ayarında çalıştırırken yatay ayar panjurunu en sağa veya en sola ayarlamayın.

COANDA HAVA AKIŞI

Soğutma veya nem alma işletiminde doğrudan hava akışına maruz kalmamak için düşey ayarlı kanatçık yukarı doğru ayarlanarak soğuk hava tavana yönlendirilir.

Isıtma işletiminde düşey ayarlı kanatçık aşağı doğru ayarlanarak sıcak hava yere yönlendirilir.

1 Çalışma sırasında, COANDA HAVA ÄKIŞI düğmesine basın.

- Uzaktan kumandada “ Dgörülür.

İPTAL ETMEK İÇİN

COANDA HAVA AKIŞI düğmesine tekrar basın.

NOT:

COANDA HAVA AKIŞI ayarının TURBO modda olmasını istiyorsanız, TURBO işletimi sırasında COANDA HAVA AKIŞI düğmesine basın.

TURBO İŞLEM

Bu işletimde klima fanı, odayı hızlı bir şekilde soğutmak veya ısıtmak için “çok yüksek” hızda, SOĞUTMA ve NEM ALMA modlarında 15°C'lik bir ayar sıcaklığında ve ISITMA modunda 32°C' de çalışır.

1 İşlem sırasında TURBO düğmesine basın.

• Uzaktan kumandada " görülür.
• Sıcaklık göstergesi söner.
• Ünitedeki yeşil TURBO lambası ( ) yanar.

İPTAL ETMEK İÇİN

TURBO düğmesine tekrar basın.

- Ünitedeki yeşil TURBO lambası ( ) söner.

NOT:

• TURBO işletimi sırasında sıcaklığı veya fan hızını ayarlayamazsınız.
• TURBO lambasını söndürmek için DISPLAY düğmesine basın.
• Ünite TURBO işletiminde yaklaşık 30 dakika çalış- tıktan sonra fan ayarı "YÜKSEK" hız olur ve ve si- caklık ayarı SOĞUTMA ve NEM ALMA modlarında 18°C olur.

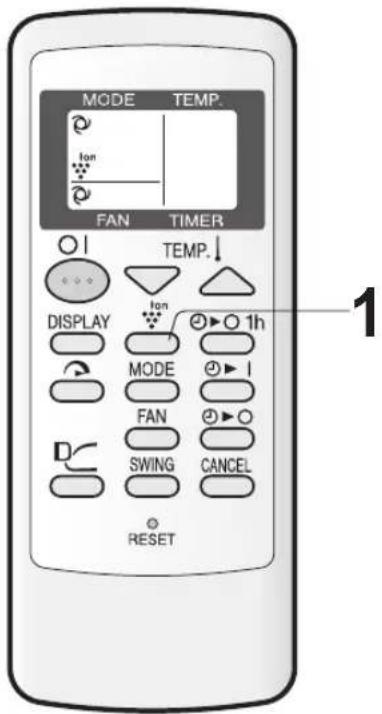

PLASMACLUSTER'İN İŞLETİMİ

Havaya bırakılan plazma kümesi iyonları hava- daki nemi biraz azaltır.

1 İşlem sırasında PLASMACLUSTER düğmesine basın.

- Uzaktan kumandada “ görülür.

- Ünitedeki mavi PLASMACLUSTER lambası yanar.

İPTAL ETMEK İÇİN

PLASMACLUSTER düğmesine tekrar basın.

- Ünitedeki PLASMACLUSTER lambası söner.

NOT:

• PLASMACLUSTER işleminin kullanımı hatırlanır ve klimayı bir sonraki açışınızda aktif hale gelir.
• PLASMACLUSTER lambasını söndürmek için DISPLAY düğmesine basın.
• Ünite çalışmıyoren PLASMACLUSTER düğmesine basıldığında, PLASMACLUSTER işlemi, yanında klima (örneğin ISITMA veya SOĞUTMA) modu olmadan gerçekleştirilir. Uzaktan kumandanın mod sembolü söner ve fan hızı OTOMATİK ayarlanamaz.

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

1 BİR SAAT SONRA KAPANMA düğmesi-ne basın.

• Uzaktan kumandada "in" görülür.
• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.
• Unite bir saat çalıştıktan sonra durur.

İPTAL ETMEK İÇİN

İPTAL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ) söner.

Alternatif olarak AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

- Ünite üzerindeki kırmızı İŞLETİM lambası (☐) ve turuncu ZAMANLAYICI lambası (☐) söner.

NOT:

• BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarına göre önceliğe sahiptir.
• Ünite kapalıyken BİR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır.
• Üniteyi, BİR SAAT SONRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın.

ZAMANLAYICIYI KAPATMA

1 ZAMANLAYICI KAPAMA (\_) düğmesine basın ve zamanı istenen şekilde ayarlayın.

- Düğmeye bastıkça zaman ayarı aşağıdaki gibi değişir. Ayarlardan hızlı bir şekilde geçmek için düğmeyi basılı tutun.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası (⑦yanar.

- Zaman ayarı geriye doğru azalarak kalan süreyi gösterir.

İPTAL ETMEK İÇİN

İPTAL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası (④) yanar.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU:

- Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

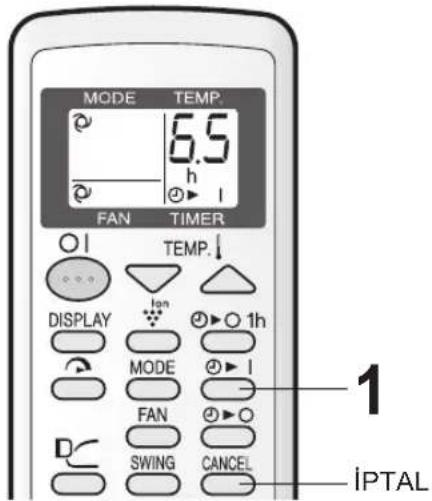

ZAMANLAYICI AÇIK

1 ZAMANLAYICI AÇMA ( ⭕)düğmesine basın ve zamanı istenen şekilde ayarlayın.

- Düğmeye aşağıdaki şekilde bastığınızda zaman ayarı değişcektir. Ayarlardan hızlı bir şekilde geçmek için düğmeyi basılı tutun.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⏻ ) yanar.

- Zaman ayarı geriye doğru azalarak kalan süreyi gösterir.

İstediğiniz modu, sıcaklığı ve fan hızı ayarını seçin.

- Sıcaklık, ZAMANLAYICI AÇIK konumda ayarlandığında göstergede 5 saniye görülür, sonra zaman göstergesine döner

- Ünite, odanın programlanan zamanda istenen sıcaklığa ulaşmasına olanak sağlamak için ayarlanan zamandan önce devreye girer. (Üyanma fonksiyonu)

İPTAL ETMEK İÇİN

İPTAL düğmesine basın.

- Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ) yanar.

NOT:

• Zamanlayıcı süresi minimum yarım saat ile maksimum 12 saat arasında ayarlanabilir. 9,5 saate kadar, yarım saat kademelerde ve 10 ilâ 12 saatte, 1 saatlik kademelerde ayarlayabilirsiniz.
• Son zaman ayarı hafızaya alınır ve bir sonraki ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA ayarınızda uzaktan kumandanın göstergesinde gösterilir.
• ZAMANLAYICI KAPAMA ve ZAMANLAYICI AÇMA birlikte ayarlanamaz.
• BİR SAAT SONRA KAPANMA AYARI devreye alındığında, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA ayarı kullanılamaz.
• ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA devredeyken BİR SAAT SONRA KAPANMA AYARI devreye alındığında, ZAMANLAYICI AÇMA veya ZAMANLAYICI KAPAMA ayarı iptal edilir.

BAKIM

Herhangi bir bakım uygulamadan önce elektrik kablosunu prizden ayırın veya devre kesiciyi kapatın.

FİLTRELERİN TEMİZLENMESİ

1 Üniteyi kapatın. 2 Filtreleri çıkarın.

① Ön paneli açın.
② Hava filtrelerini hafifçe yukarı iterek yerinden kurtarın.
③ Hava filtrelerini aşağı çekerek çıkarın.

3 Filtreleri temizleyin. Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ıllık su ve yumuşak deterjanla yıkayın. Yeri ne takmadan önce fi İtreleri gölgede kurutun.

4 Filtreleri yerine takın.

① Filtreleri orijinal pozisyonunda yerine takın.
② Açık paneli kapatın.

• Yumuşak bir bezle silin.
• Bunlara doğrudan su sıçratmayın veya dökmeyin. Elektrik çarpmasına veya ekipman arızasına neden olabilirsiniz.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözü- cüler kullanmayın.

KLİMA İŞLETİM MEVSİMİNDEN SONRA BA- KIM

1 Mekanizmanın iyice kurumasını sağlamak için üniteyi yaklaşık yarım gün boyunca SOĞUTMA modunda, sıcaklık ayarı 32°C'de çalıştırın.
2 Üniteyi durdurun ve fişini çekin. Klima için ayrı bir devre kesiciniz varsa bunu kapatın.
3 Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM MEVSİMİNDEN ÖNCE BA- KIM

1 Hava filtrelerinin kirli olmamasına dikkat edin.
2 Hava girişinde ve çıkışında engel bulunma- masına dikkat edin.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimanızı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmiştir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatı, SOĞUTMA modunda istediğiniz sıcaklıktan 1°C daha yüksek ve ISITMA modundan 2°C daha düşük ayarlamak, güç tüketiminde yaklaşık yüzde 10 tasarruf sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini arttırır.

DİREKT GÜNEŞ IŞIĞINI VE HAVA AKIMLARINI ÖNLEYİN

• Soğutma sırasında direkt güneş ışığının önlenmesi enerji tüketimini azaltır.
• Soğutma ve ısıtma işlemleri sırasında pencere ve kapıları kapatınız.

EN İYİ HAVA SİRKÜLASYONUNU SAĞLAMAK İÇİN UYGUN HAVA AKİŞ YÖNÜNÜ AYARLAYIN

EN VERİMLİ İŞLETİMİ SAĞLAMAK İÇİN FILTRELERİ TEMİZ TUTUN

ZAMANLAYICI KAPATMA FONKSİYONUNDAN AZAMI DERECEDE İSTİFADE EDİN

ÜNİTE UZUN SÜRE KULLANILMAYACAKSA ELEKTRİK KABLOSUNU AYIRIN

- İç ünite çalışmadığı zaman da az miktarda güç harcar.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIĞI ARALIĞI

		İÇ SIC. DIŞ SIC.
SOĞUTMA	üst limit	32°C	46°C
	alt limit	21°C	21°C
ISITMA	üst limit	27°C	24°C
	alt limit – –7°C

• Entegre koruma tertibatı bu aralık dışında kullanıldığında ünitenin çalışmasını önler.
• Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında çiğlenme olabilir.

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarları ha-fızasında tutar.

Elektrikler tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır.

Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışa elektrikler geldikten sonra bu ayarların yeni den yapılması gerekir.

ÖN ISITMA FONKSİYONU

ISITMA işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ilâ beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ISİTMA işletimi sırasında otomatik buz çözücü 5 ilâ 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Ünite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın.
• Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

SERVİS ÇAĞIRMADAN ÖNCE

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez

ÜNİTENİN ÇALIŞMAMASI

Ünite kapatıldıktan hemen sonra açılırsa çalışmaz. Ünite mod değiştirildikten hemen sonra çalışmaz. Bu, dahili mekanizmaları korumak içindir. Uniteyi çalıştırmak için 3 dakika bekleyin.

ÜNİTENİN SICAK HAVA ÜFLEMEMESİ

Ünite ön ısıtma veya buz çözme konumundadır.

KOKULAR

Üniteden, üniteye giren halı veya mobilya kokuları ve montajın ilk zamanlarında klimanın iç parçalarının kokuları gelebilir.

SERVİS ÇAĞIRMADAN ÖNCE

ÇITIRTI

Ünite bir çırtı sesi çıkarabilir. Bu ses, ön panelin sür- tünmesinden ve sıcaklık değişimi nedeniyle genleşen veya bağlanan diğer elemanlardan gelir.

ALÇAK BİR VIZILTI DUYULUR

Bu, ünite plazma kümesi iyonları yayarken çıkan sestir.

TISLAMA

Yumuşak tıslama sesi, ünitenin içinde akan soğutma gazının sesidir.

SU BUHARI

• SOĞUTMA ve NEM ALMA modunda bazen odanın hava sıcaklığı ile üniteden çıkan havanın sıcaklığı arasındaki fark nedeniyle hava çıkışında su buharı görülebilir.
• İSITMA modunda, buz çözme sırasında dış ünite- den dışarı su buharı akışı olabilir.

PLASMACLUSTER HAVA ÇIKİŞINDAN YAYILAN KOKU

Bu, plazma kümesi iyon oluşturucusunun ürettiği ozon kokusudur. Ozonun yoğunluğu çok azdır, sağlığınız üzerinde etkisi yoktur. Havaya yayılan ozon kısa sürede ayrışır ve odadaki yoğunluğu artmaz.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNİTE ÇALIŞMAZSA

Devre kesicinin ya da sigortanın atmış olup olmadığını kontrol edin.

ÜNİTE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SO- GUTMAZSA

• Filtreleri kontrol edin. Kirliyse temizleyin.
• Dış üniteyi kontrol ederek hava girişinin veya çıkışı- nın tıkalı olmadığından emin olun.
• Termostatın uygun ayarlı olup olmadığını kontrol edin.
• Pencerelerin ve kapıların sıkıca kapalı olmasına dikkat edin.
• Odada çok sayıda insan bulunması ünitenin istenen sıcaklığa ulaşmasını önler.
• Odada ısı üreten bir cihaz bulunup bulunmadığını kontrol edin.

ÜNİTE UZAKTAN KUMANDA SİNYALİNİ ALMAZSA

• Uzaktan kumandanın pillerinin eski veya zayıf olup olmadığını kontrol edin.
• Uzaktan kumandayı ünitenin sinyal alicısına doğru tutarak tekrar sinyal göndermeyi deneyin.
• Uzaktan kumandanın pillerinin kutuplarının uygun yönde olup olmadığını kontrol edin.

Gösterge panelindeki İŞLETİM Lambası, ZAMANLAYICI Lambası ve/veya PLASMACLUSTER lambası yanıp söndüğünde lütfen servis çağırın.
