Ürün Tipi	Duvar Tipi Klima (Split Sistem)
Marka	Sharp
Model	AEA07BE
Elektrik Beslemesi	220-240 V ~ 50 Hz
Soğutma Kapasitesi	Yaklaşık 7000 BTU/h
Elektrik Tüketimi	Yaklaşık 700 W
Çalışma Modları	Otomatik, Soğutma, Nem Alma, Havalandırma
Uzaktan Kumanda	Evet, LCD ekranlı
Zamanlayıcı	1 saat sonra durma, 12 saate kadar programlanabilir AÇMA/KAPAMA zamanlayıcısı
Hava Akış Yönü	Otomatik dikey salınımlı, manuel yatay
Hava Filtreleri	Yıkanabilir, 2 haftada bir temizlenmeli
İsteğe Bağlı Filtre	AZ-F900B Hava Temizleme Filtresi (3-6 ayda bir değiştirme)
Bakım	Yumuşak bir bezle temizleyin, su sıçratmayın
Güvenlik	Anormallik durumunda otomatik durma, topraklama zorunlu
Onarılabilirlik	Kurulum, söküm ve onarım yalnızca profesyonel tarafından yapılmalıdır
Genel Bilgiler	89/336/EEC ve 73/23/EEC direktiflerine uygunluk, 93/68/EEC ile değiştirilmiştir

Sık sorulan sorular - AEA07BE SHARP

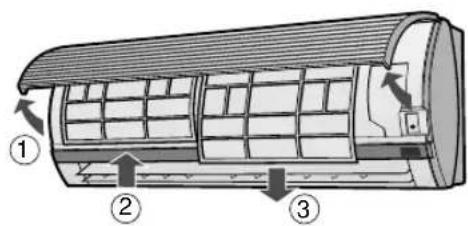

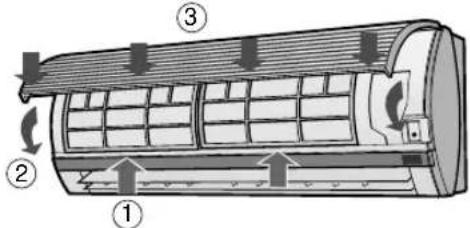

Sharp AEA07BE klimasının filtreleri nasıl temizlenir?

Cihazı kapatın ve fişini çekin. Ön paneli açın, filtreleri yukarı iterek ve ardından aşağı çekerek çıkarın. Bir elektrikli süpürge veya ılık su ve hafif deterjanla temizleyin. Tekrar takmadan önce gölgede kurutun.

Durdurma zamanlayıcısı nasıl ayarlanır?

Uzaktan kumandadaki TIMER OFF tuşuna basın. Her basışta süre 9,5 saate kadar 0,5 saat, ardından 12 saate kadar 1 saat artar. Turuncu TIMER göstergesi yanar. İptal etmek için CANCEL tuşuna basın.

Klima düzgün soğutmuyorsa ne yapmalı?

Filtrelerin temiz olduğundan emin olun. Dış ünitenin engellenmediğinden emin olun. Termostat ayarını kontrol edin. Pencereleri ve kapıları kapatın. Odadaki ısı kaynaklarından kaçının.

Uzaktan kumanda nasıl kullanılır?

Polaritelere dikkat ederek iki AAA (R03) pil takın. Kumandayı iç ünitenin alıcısına 7 metreye kadar doğrultun. Mod seçmek için MODE tuşuna, ardından başlatmak için ON/OFF tuşuna basın.

Turuncu TIMER göstergesi ne anlama gelir?

Turuncu TIMER göstergesi, bir zamanlayıcının (1 saat sonra durma, TIMER ON veya TIMER OFF) etkin olduğunu belirtir. Zamanlayıcı tamamlandığında veya iptal edildiğinde söner.

Klimayı ısıtma modunda kullanabilir miyim?

Hayır, AEA07BE modeli yalnızca soğutma, nem alma ve havalandırma için tasarlanmıştır. Isıtmalı modeller AY-A07BE/AY-A09BE/AY-A12BE modelleridir.

Opsiyonel hava temizleme filtresi nasıl takılır?

Opsiyonel AZ-F900B filtresi, ünitenin içine, standart hava filtrelerinin arkasına yerleştirilir. 3 ila 6 ayda bir değiştirin. Satın almak için bayinizle iletişime geçin.

Elektrik kesintisi durumunda ne yapmalı?

Klima mevcut ayarları hatırlar. Güç geri geldiğinde, aynı ayarlarla otomatik olarak yeniden başlar, ancak zamanlayıcılar yeniden programlanmalıdır.

Hava akış yönü nasıl ayarlanır?

Dikey ayar için, uzaktan kumandadaki SWING tuşuna basarak salınımı etkinleştirin, ardından konumu sabitlemek için tekrar basın. Yatay ayar, kanatçıkları manuel olarak hareket ettirerek yapılır.

Hangi güvenlik önlemlerine dikkat edilmelidir?

Cihazın içine nesne sokmayın, vücudu uzun süre hava akışına maruz bırakmayın, topraklamayı doğru yapın, temizlikten önce devre kesiciyi kapatın ve asla kendi başınıza kurulum veya onarım yapmaya çalışmayın.

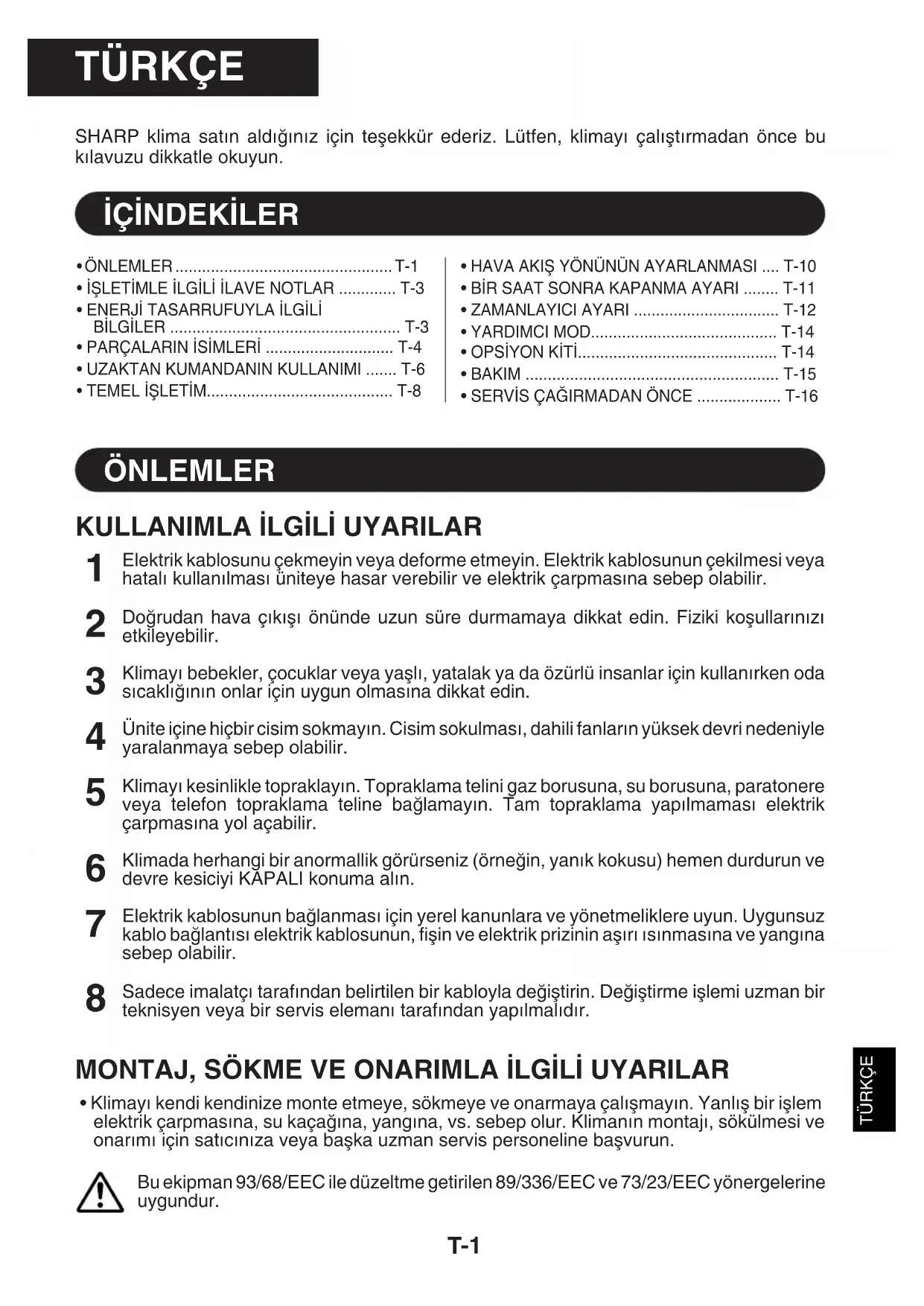

KULLANIM KILAVUZU AEA07BE SHARP

SHARP klima satın aldığınız için teşekkür ederiz. Lütfen, klimayı çalıştırmadan önce bu kılavuzu dikkatle okuyun.

İÇİNDEKİLER

- ÖNLEMLER T-1 - İŞLETİMLE İLGİLİ İLAVE NOTLAR T-3 - ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER T-3 - PARÇALARIN İSİMLERİ T-4 - UZAKTAN KUMANDANIN KULLANIMI ...... T-6 - TEMEL İŞLETİM T-8

• HAVA AKIŞ YÖNÜNÜN AYARLANMASI .... T-10 - BİR SAAT SONRA KAPANMA AYARI T-11 - ZAMANLAYICI AYARI T-12 - YARDIMCI MOD T-14
• OPSİYON KİTİ T-14 - BAKIM T-15 - SERVİS ÇAĞIRMADAN ÖNCE T-16

ÖNLEMLER

KULLANIMLA İLGİLİ UYARILAR

1. Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir. 2. Doğrudan hava akışı önünde uzun süre durmamaya dikkat edin. Fiziksel koşullarınızı etkileyebilir. 3. Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü insanlar için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin. 4. Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir. 5. Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir. 6. Klimada herhangi bir anormallik görürseniz (örneğin, yanık kokusu) hemen durdurun ve devre kesiciyi KAPALI konuma alın. 7. Elektrik kablosunun bağlanması için yerel kanunlara ve yönetmeliklere uyun. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir. 8. Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin. Değiştirme işlemi uzman bir teknisyen veya bir servis elemanı tarafından yapılmalıdır.

MONTAJ, SÖKME VE ONARIMLA İLGİLİ UYARILAR

• Klimayı kendi kendinize monte etmeye, sökmeye ve onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

Bu ekipman 93/68/EEC ile değiştirilen 89/336/EEC ve 73/23/EEC yönergelerine uygundur.

ÖNLEMLER

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanılırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir. 2 Düğmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir. 3 Emniyet amacıyla, klima uzun süre kullanılmayacaksa devre kesiciyi kapatın. 4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun. 5 Harici ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz. 6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın. 7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir. 8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Yetersiz performansa veya arızaya sebep olabilir. 9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz. 10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir. 11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanım için tasarlanmamıştır. Küçük çocuklar, cihazla oynamamaları için kontrol altında olmalıdır.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipman hasarına ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçak olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunduğu bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak akım koruma cihazı veya bir devre kesici takılmasına dikkat edin.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIĞI ARALIĞI

		IC SIC. DIŞ	SIC.
SOĞUTMA	üst limit	32°C K.T. 43°C 23°C K.T.	K.T. -
	alt limit	21°C K.T. 21°C 15°C Y.T.	K.T. -
ISITMA (sadece AY-A07BE/ AY-A09BE/AY-A12BE)	üst limit	27°C K.T. 24°C -	K.T. 18°C Y.T.
	alt limit	20°C K.T. -8.5°C - -9.5°C Y.T.	C K.T. -

K.T. = Kuru Termometre Y.T. = Yaş Termometre

• Entegre koruma tertibatı, bu aralık dışında kullanıldığında ünitenin çalışmasını önler.

Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında çiğlenme olabilir.

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarları hafızasında tutar. Elektrik tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır. Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışsa elektrik geldikten sonra bu ayarların yeniden yapılması gerekir.

MODEL AY-A07BE/AY-A09BE/AY-A12BE İÇİN NOTLAR

ÖNISITMA FONKSİYONU

ISITMA işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ila beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ISITMA işletimi sırasında otomatik buz çözücü 5 ila 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Ünite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın. Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimanızı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmiştir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatın SOGUTMA modunda istenen sıcaklıktan 1°C daha yükseğe (ve AY-A07BE/AY-A09BE/AY-A12BE modellerinde ISITMA modunda 2°C daha düşüğe) ayarlanması yaklaşık %10'luk bir enerji tasarrufu sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini artırır.

DİREKT GÜNEŞ IŞIĞINI VE HAVA AKIMLARINI ÖNLEYİN

• Soğutma sırasında direkt güneş ışığının önlenmesi enerji tüketimini azaltır.
• Soğutma (ve AY-A07BE/AY-A09BE/AY-A12BE modellerinde ısıtma) sırasında pencereleri ve kapıları kapatın.

EN İYİ HAVA SİRKÜLASYONUNU SAĞLAMAK İÇİN UYGUN HAVA AKIŞ YÖNÜNÜ AYARLAYIN

EN VERİMLİ İŞLETİMİ SAĞLAMAK İÇİN FİLTRELERİ TEMİZ TUTUN, ZAMANLAYICI KAPATMA FONKSİYONUNDAN AZAMİ DERECEDE İSTİFADE EDİN

ÜNİTE UZUN SÜRE KULLANILMAYACAKSA ELEKTRİK KABLOSUNU AYIRIN

• İç ünite çalışmadığı zaman da az miktarda güç harcar.

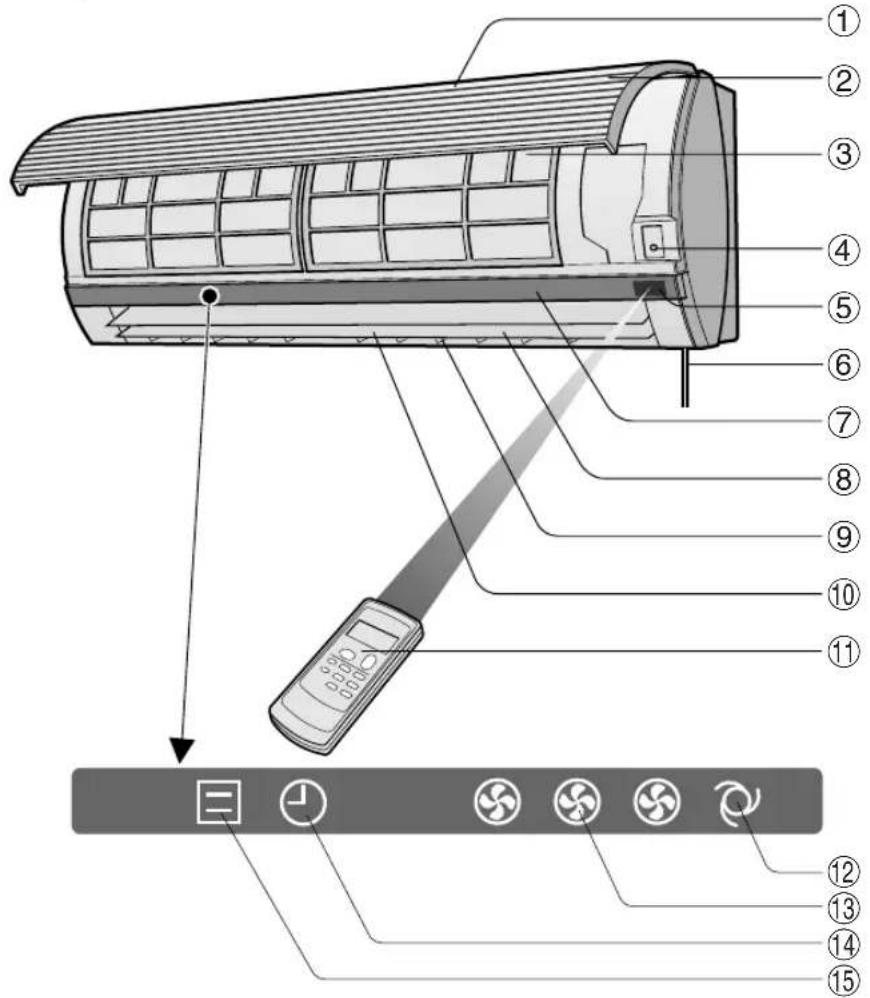

İÇ ÜNİTE

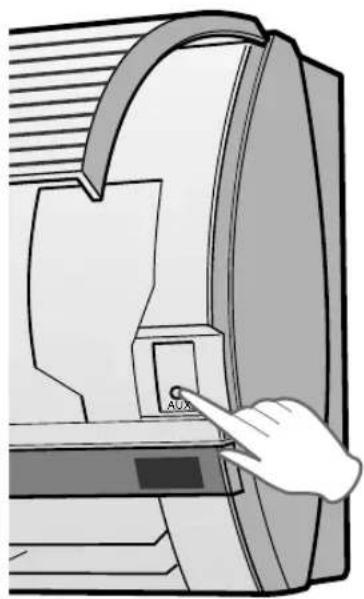

① Hava girişi ② Açılır panel ③ Hava filtreleri ④ YARDIMCI MOD düğmesi ⑤ ALICI penceresi ⑥ Elektrik kablosu ⑦ Gösterge paneli ⑧ Düşey ayarlı kanatçıklar ⑨ Yatay ayarlı kanatçıklar Hava çıkışı ⑩ Uzaktan kumanda OTOMATİK FAN HIZI Lambası (yeşil) FAN HIZI Lambası (yeşil) ⑪ ZAMANLAYICI lambası (turuncu) ⑫ İŞLETİM lambası (kırmızı)

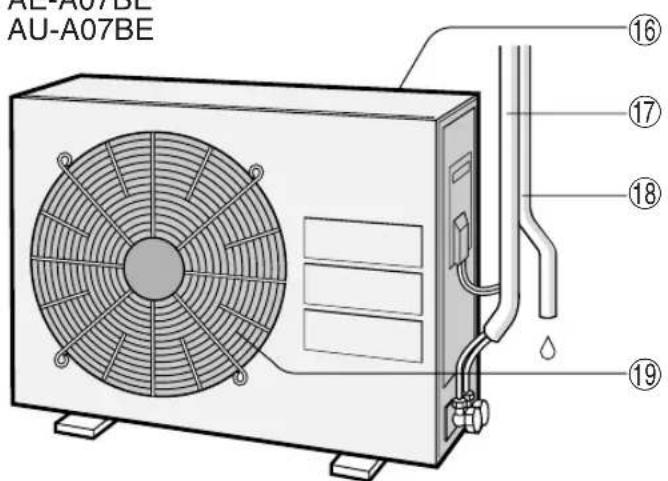

DIŞ ÜNİTE

AE-A07BE AU-A07BE NOT: Gerçek ünite yukarıda gösterilenden biraz farklı olabilir.

Hava girişi ⑦ Soğutma gazı borusu ve ara bağlantı kablosu Drenaj hortumu Hava çıkışı

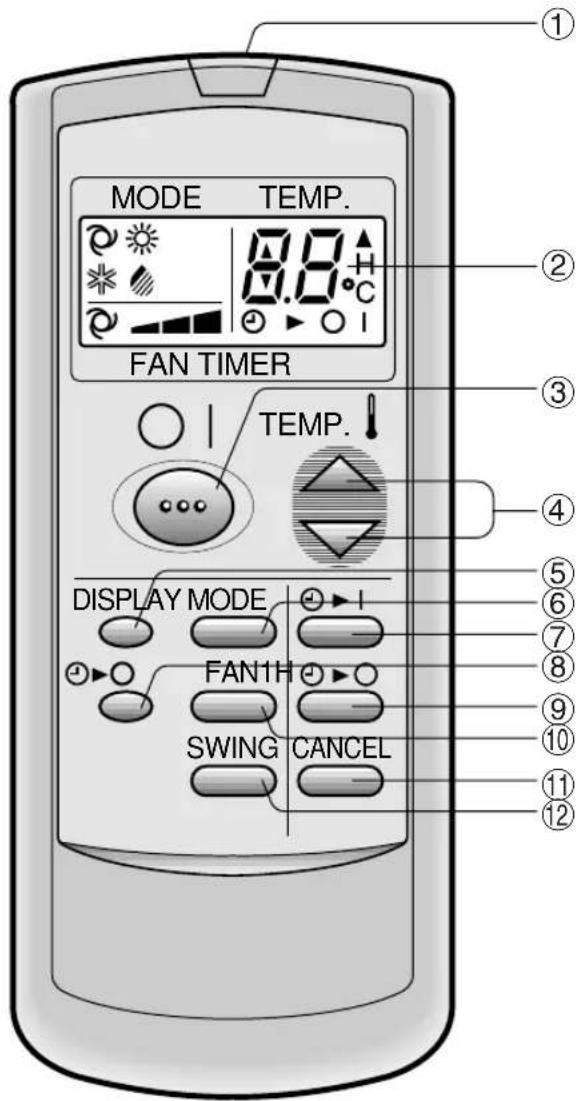

UZAKTAN KUMANDA

① VERİCİ ② GÖSTERGE (Sıvı Kristal Gösterge) ③ AÇMA/KAPAMA Düğmesi ④ TERMOSTAT Düğmesi ⑤ GÖSTERGE Düğmesi ⑥ MOD düğmesi ⑦ ZAMANLAYICI AÇMA düğmesi (saat ayarı için) ⑧ BİR SAAT SONRA KAPANMA düğmesi ⑨ ZAMANLAYICI KAPAMA düğmesi (saat ayarı için) ⑩ FAN düğmesi ⑪ ZAMANLAYICI İPTAL Düğmesi ⑫ SALINIM düğmesi

(Isıtma modu sembolü sadece AY-A07BE/

AY-A09BE/AY-A12BE modellerinde bulunur)

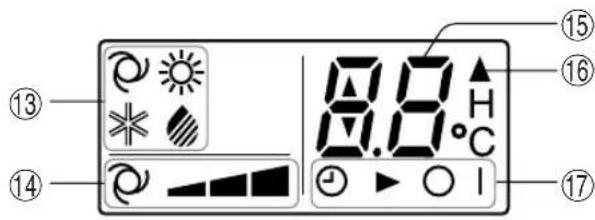

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

⑬ MOD SEMBOLLERİ

OTOMATİK / SOUGUA

ISITMA / NEM ALMA

(sadece AY-A07BE/

AY-A09BE/AY-A12BE için)

14 FAN HIZI SEMBOLLERİ

: OTOMATİK Manuel Ayar

15 SICAKLIK VE ZAMANLAYICI GERİ SAYIM GÖSTERGESİ 16 TRANSMİSYON SEMBOLÜ ⑰ ZAMANLAYICI AÇMA/ZAMANLAYICI KAPAMA GÖSTERGESİ

Zamanlayıcı açma ve zamanlayıcı kapama ayarını gösterir.

(Isıtma modu sembolü yalnızca AY-A07BE/AY-A09BE/AY-A12BE modellerinde bulunur)

PİLLERİN TAKILMASI İki adet AAA (R03) ebadında pil kullanın.

1 Uzaktan kumandanın arkasındaki pil yuvası kapağını çıkarın. 2 Pilleri bölmeye yerleştirin; ve kutupların doğru hizada olmasına dikkat edin. - Piller uygun şekilde takıldığında göstergede çizgiler görülür. 3 Pil yuvası kapağını tekrar yerine takın.

Uzaktan kumanda kapağı

NOTLAR:

• Pilin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa pilleri çıkarın ve 30 saniye sonra tekrar takın.
• Üniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

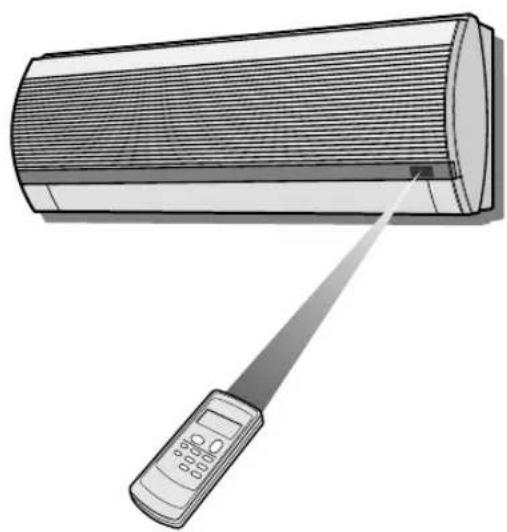

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.

• Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin.
• Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

UYARI

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcı güçlü direkt güneş ışığı alırsa ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal transmisyonunu etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan kumandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ısıtıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini attırabilir veya hasar verebilir.

İşletim modunu seçmek için MOD Düğmesine basın.

OTOMATİK ISITMA SOĞUTMA NEM ALMA

ISITMA

(sadece AY-A07BE/AY-A09BE/AY-A12BE içindir)

Çalıştırmak için AÇMA/KAPAMA düğmesine basın.

Ünite üzerindeki kırmızı İŞLETİM lambası yanar.

İstenen sıcaklığı ayarlamak için TERMOSTAT düğmesine basın.

OTOMATİK/NEM ALMA MODU

Sıcaklık, klima tarafından otomatik olarak belirlenen sıcaklığın 2°C üstü ile 2°C altı arasında 1°C'lik kademelerde değiştirilebilir.

SOĞUTMA

Üniteyi kapatmak için tekrar AÇMA/KAPAMA düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası söner.

OTOMATİK MODU HAKKINDA BİLGİLER

OTOMATİK modunda sıcaklık ayarı ve modu, ünitenin devreye alındığı zamanki oda sıcaklığına ve dış sıcaklığa göre otomatik olarak seçilir.

Model AH-A07BE/AH-A09BE/AH-A12BE için Modlar ve Sıcaklık Ayarı

Klima calistirildınde oda sicalsi	Otomatik iletim
	Mod Temo	stat Ayari
24°C'in-altinda NEM ALMA	Devreye algada oda sicalsi
24°C-26°C SOğUTMATA 24°C
26°C-28°C SOğUTMATA 25°C
28°C'in üstunde SOğUTMATA 26°C

Model AY-A07BE/AY-A09BE/AY-A12BE için Modlar ve Sıcaklık Ayarı

Klima calistirildınde oda sicalsianglerı	Otomatik iletim
	Mod Ternostat Ayari
21°C' inALTHDA ISITMA 23°C
21°C-24°C NEM ALMA		Devreye almada oda sicalsianglerı
24°C-26°C SOGUTMATA 24°C
26°C-28°C SOGUTMATA 25°C
28°C'in üstunde SOGUTMATA 26°C

FAN HIZI LAMBASI HAKKINDA BİLGİLER

Klima çalışırken, FAN HIZI lambası, ünitenin gösterge panelinde 3 seviyede (NEM ALMA modu için 2 seviye) yanarak fan hızını gösterir.

Fan hızı OTOMATİK'e ayarlandığında

OTOMATİK FAN HIZI lambası yanar.

Fan hızı lambasını söndürmek için GÖSTERGE düğmesine basın.

Fan hızı manuel ayarlandığında

Düşük hız

Orta hız

Yüksek hız

DÜŞEY HAVA AKIŞI

Optimum rahatlık için hava akış yönü her modda otomatik olarak ayarlanır:

SOĞUTMA ve NEM ALMA modu: Yatay hava akışı

ISITMA (GAPRAZY.../AY-A12BE için) modu

HAVA AKIŞ YÖNÜNÜ AYARLAMA

Uzaktan kumanda üzerindeki SALINIM düğmesine bir kez basın.

• Düşey ayarlı kanatçık, açısını sürekli değiştirir.

Düşey ayarlı kanatçık istenen pozisyonda olduğunda tekrar SALINIM düğmesine basın.

• Düğmeye basıldığında kanatçıkların hareketi durur.
• Ayarlanan pozisyon hafızaya alınır ve bir sonraki işletimde otomatik olarak tekrar aynı pozisyon ayarlanır.

Ayar aralığı

SOĞUTMA ve NEM ALMA modu

Damlama nedeniyle çiğlenmeyi önlemek için ayar aralığı SALINIM aralığından daha dardır.

ISITMA (sadece AY-A07BE/AY-A09BE/AY-A12BE için) modu

Hava akışının zemine doğru yönlendirilebilmesi için aralık geniştir.

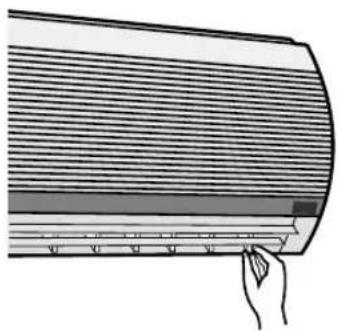

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akış yönünü ayarlayın.

UYARI

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar ile uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık SOĞUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiğlenme olabilir.

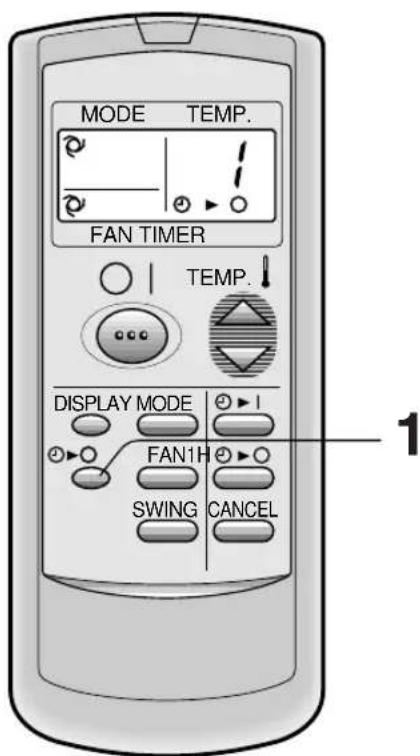

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

1 BİR SAAT SONRA KAPANMA düğmesine basın.

Uzaktan kumandada "I" Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ) yanar. Ünite bir saat çalıştıktan sonra durur.

İPTAL ETMEK İÇİN

İPTAL düğmesine basın

• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ⊙ ) söner.

Veya AÇMA/KAPAMA düğmesine basarak üniteyi kapatın.

Ünite üzerindeki kırmızı İŞLETİM lambası ( ve turuncu ZAMANLAYICI lambası ( söner.

NOTLAR:

BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA fonksiyonlarına göre önceliğe sahiptir. - Ünite kapalıyken BİR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır. - Üniteyi, BİR SAAT SONRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın.

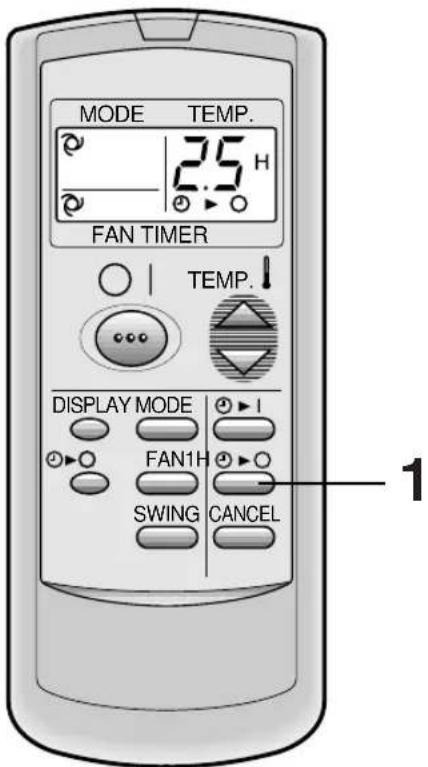

ZAMANLAYICIYI KAPATMA

Ünite, ayarınıza göre otomatik olarak kapanır.

Zamanlayıcı süresi minimum 0.5 saat (30 dakika) ile maksimum 12 saat arasında ayarlanabilir. 9.5 saate kadar, 0.5 saatlik (30 dakika) kademelerde ve 10 ila 12 saatte, 1 saatlik kademelerde ayarlayabilirsiniz.

Uzaktan kumandayı ünitenin sinyal alıcısına doğrultun.

1 ZAMANLAYICI KAPAMA ( ⊙ ) düğmesine basın ve zamanı ayarlayın.

Düğmeye bastıkça zaman ayarı aşağıdaki gibi değişir.

Hızlı ayar için düğmeyi basılı tutun.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ) yanar.
• Ünite sinyali aldığında bip sesi çıkarır.
• Zaman ayarı geriye doğru azalarak kalan süreyi gösterir.

Üniteyi 2.5 saat sonra durdurmak istediğinizde.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU:

(sadece AY-A07BE/AY-A09BE/AY-A12BE modelleri için)

• Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

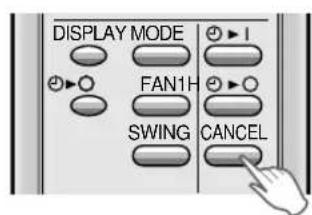

ZAMANLAYICI MODUNU İPTAL ETMEK İÇİN

ZAMANLAYICI İPTAL düğmesine basın.

Ünite üzerindeki turuncu ZAMANLAYICI lambası ( ) söner.

ZAMAN AYARINI DEĞİŞTİRMEK İÇİN

Değiştirmek istediğiniz ZAMANLAYICI düğmesine (ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA) basın ve zaman ayarını değiştirin.

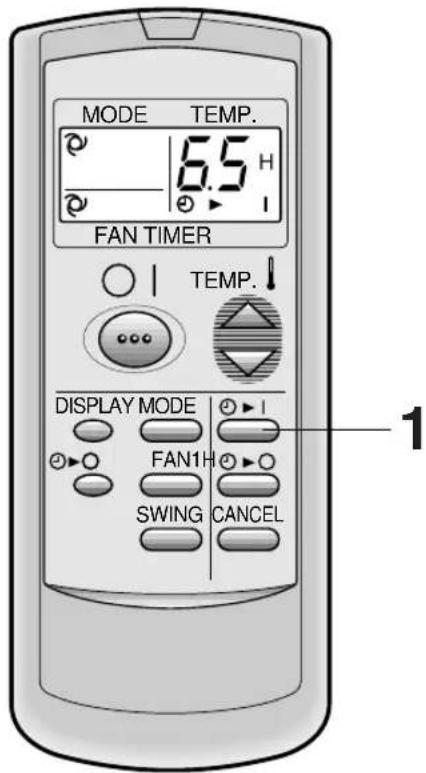

ZAMANLAYICIYI AÇMA

Ünite, ayarınıza göre otomatik olarak kapanır.

Zamanlayıcı süresi minimum 0.5 saat (30 dakika) ile maksimum 12 saat arasında ayarlanabilir. 9.5 saate kadar, 0.5 saatlik (30 dakika) kademelerde ve 10 ila 12 saatte, 1 saatlik kademelerde ayarlayabilirsiniz.

Üniteyi: Oda sıcaklığının 6.5 saat sonra ayarlandığı gibi olmasını istediğinizde.

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun.

1 ZAMANLAYICI AÇMA (⊙ düğmesine basın ve zamanı ayarlayın.

• Düğmeye bastıkça zaman ayarı aşağıdaki gibi değişir.

Hızlı ayar için düğmeyi basılı tutun.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası (O) yanar.
• Ünite sinyali aldığında bip sesi çıkarır.
• Zaman ayarı geriye doğru azalarak kalan süreyi gösterir.

Mod, sıcaklık ve fan hızı ayarını seçin.

• Sıcaklık, ZAMANLAYICI AÇIK konumda ayarlandığında göstergede 5 saniye görülür sonra zaman göstergesine döner.
• Ayarı değiştirmezseniz ünite son ayarla çalışır.
• Ünite, odanın programlanan zamanda istenen sıcaklığa ulaşmasına olanak sağlamak için ayarlanan zamandan önce devreye girer. (Uyanma fonksiyonu)

ZAMANLAYICININ AYARLANMASI VE İŞLETİMİYLE İLGİLİ NOTLAR

• Son zaman ayarı hafızaya alınır ve bir sonraki ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA ayarınızda uzaktan kumandanın göstergesinde gösterilir. ZAMANLAYICI KAPAMA ve ZAMANLAYICI AÇMA birlikte ayarlanamaz.
• BİR SAAT SONRA KAPANMA AYARI devreye sokulduğunda ZAMANLAYICI KAPAMA ve ZAMANLAYICI AÇMA kullanılamaz. BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICI KAPAMA veya ZAMANLAYICI AÇMA periyodunda devreye alındığında ZAMANLAYICI AÇMA ve ZAMANLAYICI KAPAMA iptal olur.

YARDIMCI MOD

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İç ünitenin ön panelini kaldırın ve işletim paneli üzerindeki YARDIMCI MOD düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası yanar ve ünite OTOMATİK modda çalışmaya başlar. Fan hızı ve sıcaklık ayarı OTOMATİK'e ayarlanır.

KAPATMAK İÇİN

İşletim paneli üzerindeki YARDIMCI MOD düğmesine tekrar basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası ( ] ) söner.

NOT:

Normal çalışma sırasında YARDIMCI MOD düğmesine basılırsa ünite kapanır.

OPSİYON KİTİ

Hava Temizleme Filtresi

Klima çalışırken hava temizleme filtresi havadaki toz ve sigara dumanını alarak temiz hava verir.

Hava temizleme filtresinde kullanılan apatit antibakteriyel malzeme, virüslerin ve diğer mikropların faaliyetini engeller. Tek kullanımlık tipin değiştirme periyodu yaklaşık 3~6 aydır. Bu opsiyonu satın almak için satıcınızla temas kurun.

Tip AZ-F900B

UYARI

Herhangi bir bakım uygulamadan önce elektrik kablosunu prizden ayırın ve devre kesiciyi kapatın.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

1 ÜNİTEYİ KAPATIN 2 FİLTRELERİ ÇIKARIN

1 Ön paneli açın. 2 Hava filtresini hafifçe yukarı iterek yerinden kurtarın. 3 Hava filtresini aşağı çekerek çıkarın.

3 FİLTRELERİ TEMİZLEYİN

Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

4 FİLTRELERİ YERİNE TAKIN

1 Filtreleri orijinal pozisyonunda yerine takın. 2 Ön paneli kapatın. 3 Panelin orta kısmını sıkıca iterek yerine oturtun.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESİ

UYARI

• Yumuşak bir bezle silin.
• Üzerlerine doğrudan su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMA İŞLETİM SEZONUNDAN SONRA BAKIM

1. Mekanizmanın iyice kuruması için üniteyi SOĞUTMA modunda (sıcaklık ayarı 32°C) yaklaşık yarım saat çalıştırın. 2. Üniteyi durdurun ve fişini çekin. Klima için ayrı bir devre kesiciniz varsa bunu kapatın. 3. Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM SEZONUNDAN ÖNCE BAKIM

1. Hava filtresinin kirli olmamasına dikkat edin. 2. Hava girişinde ve çıkışında engel bulunmamasına dikkat edin.

UYARI

3. Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez.

ÜNTENIN ÇALİSMAMASI Unite kapatildıktan hemen sonra acilirsa calısmaz. Unite mod要考虑rdikten hemen sonra calısmaz. Bu, dahili mekanizmaları korumak icindir. Ünteyi calistirmak icin 3 dakika bekleyin.	TISLAMA Yumusak tislama sesi, üntenin icinde akan soğutma gazınin sesidir.
	SU BUHARI • SOğUTMA ve NEM ALMA modunda bazen odanın hava sicalsıriage ile üntenen çikan havanın sicalsıriagearasındaki fark nedeniyle havaçılışinda su buhariGPCrulebilir. • ISITMA modunda,buzçozme sirasindo harici üntenden disari su buhari akı Olabilir.(Sadece AY-A07BE/AY-A09BE/AY-A12BE modellerinde)
ÜNTENIN SICAK HAVA ÜFLEMEMESI (Model AY-A07BE/AY-A09BE/AY-A12BE) Unite onsitma veya buzizarre konumundadır.
KOKULAR Uniteden, ünteye giren halı veya mobilya kokuları ve montajın ilk zamanlarindo klimanın icparçaların kokuları gelebilir.
ÇiTIRTI Unite bir;cıntısesi;cıkarabilir. Bu ses,ön panelin sürtinmesinden ve sicalsıriage nedeniyle genleşene veya baglanan diğer elamanlardan gelir.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNITE ÇALİŞMAZSA

Devre kescınin ya da sigortanın atmış olup olmadışınt 控rol edin.

ÜNITE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin. Kirliyse temizleyin.	Harici üniteyi kontrol ederek hava,girisiin veya,cıkıınin tıkaki olmadı,Thanda emin olun.	Termostatin uşgun ayarı olup olmadı,Thailand kontrol edin.
Pencerelerin ve kapırın sıkı kapalı olmasın dikkat edin.	Odada;cokayo insan bulun-ması üntenin istenen sicalsılaşmasını onler.	Odada,isı üreten bir cihaz bulunup bulunmadi,Thailand kontrol edin.

UNITE UZAKTAN KUMANDA SINYALİNİ ALMAZSA
Uzaktan kumandanin pillerinin eskı veya zayı olup olmadi-*gün kontrl edin.	Uzaktan kumandaşünitenin sinaly alçınina.Doğru tutarak tekrar sinal y*gondermeyi deneyin.	Uzaktan kumandanin pillerinin kutuplarınu uygün yönnde olup olmadi-*gün kontrl edin.

Gösterge panelindeki İŞLETİM Lambası ve ZAMANLAYICI Lambası yanıp söndüğünde lütfen servis çağırın.
