Producttype	Muurairconditioner (splitsysteem)
Merk	Sharp
Model	AEA07BE
Voeding	220-240 V ~ 50 Hz
Koelvermogen	Ongeveer 7000 BTU/u
Elektrisch verbruik	Ongeveer 700 W
Werkingsmodi	Automatisch, Koelen, Ontvochtigen, Ventilatie
Afstandsbediening	Ja, met LCD-scherm
Timer	Stop na 1 uur, programmeerbare timer AAN/UIT tot 12 u
Luchtstroomrichting	Verticaal automatisch met oscillatie, horizontaal handmatig
Luchtfilters	Wasbaar, reiniging om de 2 weken
Optioneel filter	Luchtreinigingsfilter AZ-F900B (vervanging 3-6 maanden)
Onderhoud	Reinigen met een zachte doek, niet besprenkelen met water
Veiligheid	Automatische stop bij storing, aardverplichting
Repareerbaarheid	Installatie, demontage en reparatie voorbehouden aan een professional
Algemene informatie	Naleving van richtlijnen 89/336/EEG en 73/23/EEG gewijzigd door 93/68/EEG

Veelgestelde vragen - AEA07BE SHARP

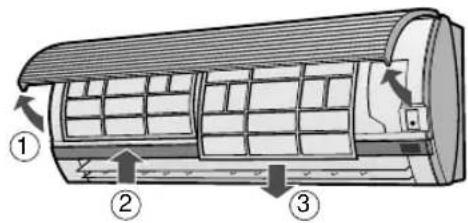

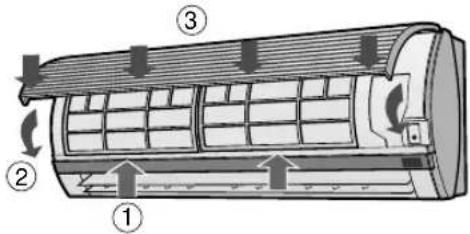

Hoe reinig ik de filters van de Sharp AEA07BE airconditioner?

Zet het apparaat uit en trek de stekker eruit. Open het voorpaneel, verwijder de filters door ze omhoog te duwen en vervolgens naar beneden te trekken. Reinig ze met een stofzuiger of met lauw water en een mild reinigingsmiddel. Droog ze in de schaduw voordat u ze terugplaatst.

Hoe stel ik de uitschakeltimer in?

Druk op de TIMER OFF toets van de afstandsbediening. Elke druk verhoogt de vertraging met 0,5 u tot 9,5 u, daarna met 1 u tot 12 u. Het oranje TIMER lampje gaat branden. Om te annuleren, druk op CANCEL.

Wat te doen als de airconditioner niet goed koelt?

Controleer of de filters schoon zijn. Zorg ervoor dat de buitenunit niet geblokkeerd is. Controleer de thermostaat instelling. Sluit ramen en deuren. Vermijd warmtebronnen in de kamer.

Hoe gebruik ik de afstandsbediening?

Plaats twee AAA (R03) batterijen met de juiste polariteit. Richt de afstandsbediening op de ontvanger van de binnenunit tot 7 meter. Druk op MODE om de modus te selecteren, druk daarna op ON/OFF om te starten.

Wat betekent het oranje TIMER-lampje?

Het oranje TIMER lampje geeft aan dat een timer (stop na 1 uur, TIMER AAN of TIMER UIT) is geactiveerd. Het gaat uit wanneer de timer is afgelopen of geannuleerd.

Kan ik de airconditioner gebruiken in verwarmingsmodus?

Nee, het model AEA07BE is alleen ontworpen voor koeling, ontvochtiging en ventilatie. De modellen met verwarming zijn de AY-A07BE/AY-A09BE/AY-A12BE.

Hoe installeer ik het optionele luchtreinigingsfilter?

Het optionele filter AZ-F900B wordt in de unit geplaatst, achter de standaard luchtfilters. Vervang het elke 3 tot 6 maanden. Neem contact op met uw dealer voor aankoop.

Wat te doen bij stroomuitval?

De airconditioner onthoudt de huidige instellingen. Bij terugkeer van stroom start hij automatisch op met dezelfde parameters, behalve de timers die opnieuw moeten worden geprogrammeerd.

Hoe pas ik de luchtstroomrichting aan?

Voor de verticale aanpassing drukt u op de SWING toets van de afstandsbediening om oscillatie te activeren, druk opnieuw om de positie vast te zetten. De horizontale aanpassing gebeurt handmatig door de kleppen te verstellen.

Welke veiligheidsmaatregelen moet ik nemen?

Steek geen voorwerpen in het apparaat, stel het lichaam niet langdurig bloot aan de luchtstroom, aard het apparaat correct, schakel de stroomonderbreker uit voor reiniging, en probeer nooit zelf installatie of reparatie.

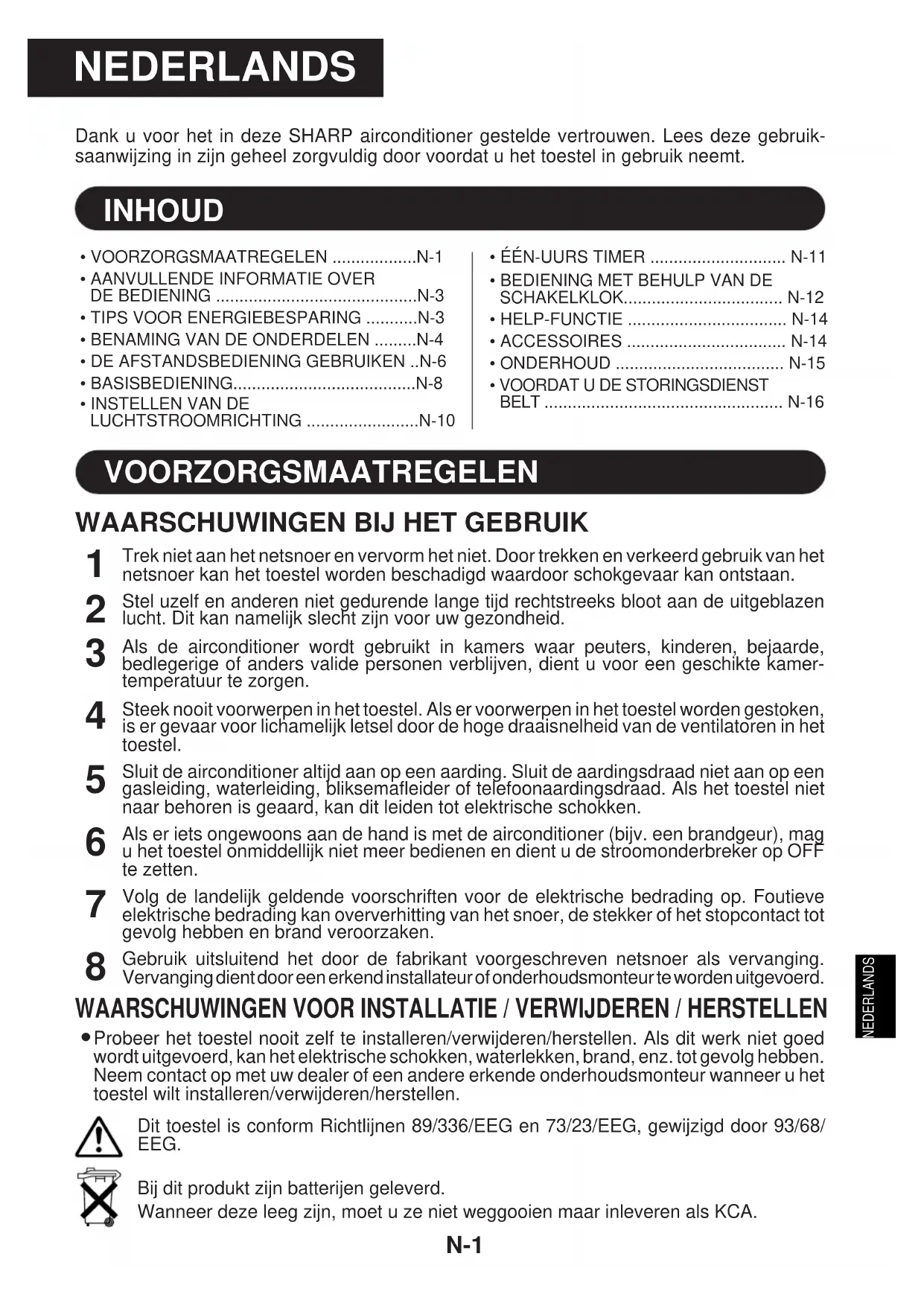

GEBRUIKSAANWIJZING AEA07BE SHARP

Dank u voor het in deze SHARP airconditioner gestelde vertrouwen. Lees deze gebruiksaanwijzing in zijn geheel zorgvuldig door voordat u het toestel in gebruik neemt.

INHOUD

• VOORZORGSMAATREGELEN N-1 AANVULLENDE INFORMATIE OVER DE BEDIENING N-3 TIPS VOOR ENERGIEBESPARING N-3 BENAMING VAN DE ONDERDELEN N-4
• DE AFSTANDSBEDIENING GEBRUIKEN N-6 BASISBEDIENING N-8
• INSTELLEN VAN DE LUCHTSTROOMRICHTING N-10
• EÉN-UURS TIMER N-11 BEDIENING MET BEHULP VAN DE SCHAKELKLOK N-12
• HELP-FUNCTIE N-14
• ACCESSOIRES N-14 ONDERHOUD N-15 VOORDAT U DE STORINGSDIENST BELT N-16

1 Trek niet aan het netsnoer en vervorm het niet. Door trekken en verkeerd gebruik van het netsnoer kan het toestel worden beschadigd waardoor schokgevaar kan ontstaan. 2 Stel uzelf en anderen niet gedurende lange tijd rechtstreeks bloot aan de uitgeblazen lucht. Dit kan namelijk slecht zijn voor uw gezondheid. 3 Als de airconditioner wordt gebruikt in kamers waar peuters, kinderen, bejaarden, bedlegerige of andersvalide personen verblijven, dient u voor een geschikte kamertemperatuur te zorgen. 4 Steek nooit voorwerpen in het toestel. Als er voorwerpen in het toestel worden gestoken, is er gevaar voor lichamelijk letsel door de hoge draaisnelheid van de ventilatoren in het toestel. 5 Sluit de airconditioner altijd aan op een aarding. Sluit de aardingsdraad niet aan op een gasleiding, waterleiding, bliksemafleider of telefoonaardingsdraad. Als het toestel niet naar behoren is geaard, kan dit leiden tot elektrische schokken. 6 Als er iets ongewoons aan de hand is met de airconditioner (bijv. een brandgeur), mag u het toestel onmiddellijk niet meer bedienen en dient u de stroomonderbreker op OFF te zetten. 7 Volg de landelijk geldende voorschriften voor de elektrische bedrading op. Foutieve elektrische bedrading kan oververhitting van het snoer, de stekker of het stopcontact tot gevolg hebben en brand veroorzaken. 8 Gebruik uitsluitend het door de fabrikant voorgeschreven netsnoer als vervanging. Vervanging dient door een erkend installateur of onderhoudsmonteur te worden uitgevoerd.

WAARSCHUWINGEN VOOR INSTALLATIE / VERWIJDEREN / HERSTELLEN

• Probeer het toestel nooit zelf te installeren/verwijderen/herstellen. Als dit werk niet goed wordt uitgevoerd, kan het elektrische schokken, waterlekken, brand, enz. tot gevolg hebben. Neem contact op met uw dealer of een andere erkende onderhoudsmonteur wanneer u het toestel wilt installeren/verwijderen/herstellen.

Dit toestel is conform Richtlijnen 89/336/EEG en 73/23/EEG, gewijzigd door 93/68/EEG.

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg is, moet u ze niet weggooien maar inleveren als KCA.

1 Zet af en toe een deur of een raam open om de kamer te ventileren, vooral als er in de kamer gastoestellen worden gebruikt. Als de kamer niet voldoende wordt geventileerd, kan er een tekort aan zuurstof ontstaan. 2 Druk niet op de toetsen met natte handen. Dit zou kunnen leiden tot elektrische schokken. 3 Schakel de stroomonderbreker uit voor uw eigen veiligheid wanneer u het toestel gedurende lange tijd niet gebruikt. 4 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd. 5 Zet niets op de buiten-unit en ga er niet op staan; anders kan het voorwerp of de persoon eraf vallen en letsel oplopen. 6 Dit toestel is ontworpen voor gebruik in woningen. Gebruik het toestel niet voor andere doeleinden, zoals voor dieren in kennels en planten in kassen. 7 Zet geen water op het toestel. Als water in het toestel terechtkomt, kan de elektrische isolatie worden aangetast, wat kan leiden tot elektrische schokken. 8 Dek de luchtinlaten en -uitlaten van het toestel niet af; anders zal het vermogen afnemen of kunnen er problemen ontstaan. 9 Schakel het toestel altijd uit met de stroomonderbreker voordat u onderhoud uitvoert of het toestel reinigt. Binnenin het toestel draait een ventilator die u eventueel zou kunnen verwonden. 10 Spat of giet geen water rechtstreeks op het toestel. Water kan elektrische schokken veroorzaken of het toestel beschadigen. 11 Dit toestel mag niet worden gebruikt door jonge kinderen of zieke personen zonder toezicht.

Let erop dat jonge kinderen niet met de airconditioner spelen.

• Sluit de airconditioner alleen aan op een voeding met de aangegeven spanning en frequentie. Als u een voeding met een andere spanning en frequentie gebruikt, kan het toestel schade oplopen en eventueel brand veroorzaken.
• Installeer het toestel niet in een kamer waar brandbare gassen kunnen vrijkomen; anders kan er brand ontstaan. Installeer het toestel op een plaats waar het aan een minimum van stof, dampen en vocht wordt blootgesteld.
• Leg de afvoerslang zodanig dat de afvoer vlot kan lopen. Als de afvoer niet goed ligt, kunnen de kamer, meubelen, enz. nat worden.
• Installeer afhankelijk van de installatieplaats een lekstroomschakelaar of een stroomonderbreker om elektrische schokken te voorkomen.

AANVULLENDE INFORMATIE OVER DE BEDIENING

TEMPERATUURBEREIK

		BINNENTEMP.	BUITENTEMP.
KOELEN	bovenste limiet	32°C D.B. 43°C 23°C W.B.	D.B. -
	onderste limiet	21°C D.B. 21°C 15°C W.B.	D.B. -
VERWARMEN (AY-A07BE/AY-A09BE/ AY-A12BE alleen)	bovenste limiet	27°C D.B. 24°C - 18°C W.B.	D.B. -
	onderste limiet	20°C D.B. -8.5°C D.B. - -9.5°C W.B.

D.B. = drogebol-temperatuur W.B. = nattebol-temperatuur

• De ingebouwde beveiliging kan ervoor zorgen dat het toestel niet kan worden gebruikt buiten dit bereik.
• Er kan zich condens op de luchtuitlaat vormen als het toestel voortdurend in de functie KOELEN of DROGEN werkt en de luchtvochtigheid groter is dan 80%.

IN GEVAL VAN STROOMONDERBREKINGEN

Deze airconditioner heeft een geheugenfunctie waarin alle instellingen bewaard blijven in geval van een stroomonderbreking.

Nadat de stroomonderbreking is opgelost, wordt het toestel automatisch heropgestart met de instellingen van voor de stroomonderbreking, met uitzondering van eventuele instellingen voor de schakelklok.

De schakelklok moet na een stroomonderbreking opnieuw worden ingesteld.

OPMERKINGEN VOOR DE MODELLEN AY-A07BE/AY-A09BE/AY-A12BE

VOORVERWARMFUNCTIE

Als het toestel op VERWARMEN wordt gezet, kan het twee tot vijf minuten duren voordat de binnenventilator wordt ingeschakeld. Dit om te voorkomen dat het toestel koude lucht blaast.

ONTDOOIFUNCTIE

• Wanneer er zich ijs op de warmtewisselaar van de buiten-unit vormt terwijl het toestel op VERWARMEN staat, zorgt een automatische ontdooier gedurende ongeveer 5 tot 10 minuten voor voldoende warmte om het ijs te ontdooien. Tijdens het ontdooien worden de binnen- en buitenventilatoren stopgezet.
• Na het ontdooien wordt het toestel automatisch weer op VERWARMEN gezet.

WARMTECAPACITEIT

• Het toestel gebruikt een warmtepomp die warmte aan de buitenlucht onttrekt en deze warmte naar de kamer brengt. De temperatuur van de buitenlucht heeft dus een grote invloed op de warmtecapaciteit.
• Als de warmtecapaciteit door lage buitentemperaturen te veel afneemt, dient u een extra verwarmingstoestel te gebruiken.
• Het verwarmen van de gehele kamer kan door de gedwongen luchtcirculatie enige tijd duren.

TIPS VOOR ENERGIEBESPARING

Hieronder staan enkele nuttige tips waarmee u bij het gebruik van uw airconditioner energie kunt besparen.

STEL DE JUISTE TEMPERATUUR IN

• Wanneer u de thermostaat 1°C hoger instelt dan de gewenste temperatuur voor de functie KOELEN (en bij de modellen AY-A07BE/AY-A09BE/AY-A12BE 2°C lager voor de functie VERWARMEN), dan kan dit een energiebesparing van 10 procent opleveren.
• Wanneer de thermostaat voor de functie KOELEN op een lagere temperatuur wordt ingesteld dan nodig, dan neemt het energieverbruik toe.

WEER DIRECT ZONLICHT EN VOORKOM TOCHT

• Als direct zonlicht wordt geweerd tijdens het koelen, bespaart u energie.
• Sluit ramen en deuren tijdens koelen (en verwarmen bij de modellen AY-A07BE/AY-A09BE/AY-A12BE).

STEL DE LUCHTSTROOMRICHTING IN OM EEN OPTIMALE LUCHTCIRCULATIE TE VERKRIJGEN

HOUD DE FILTERS SCHOON OM EEN EFFICIËNTE WERKING TE VERKRIJGEN

MAAK OPTIMAAL GEBRUIK VAN DE SCHAKELKLOK

TREK DE STEKKER UIT HET STOPCONTACT WANNEER HET TOESTEL GEDURENDE LANGERE TIJD NIET WORDT GEBRUIKT

• De binnen-unit verbruikt een kleine hoeveelheid energie, zelfs wanneer het toestel is uitgeschakeld.

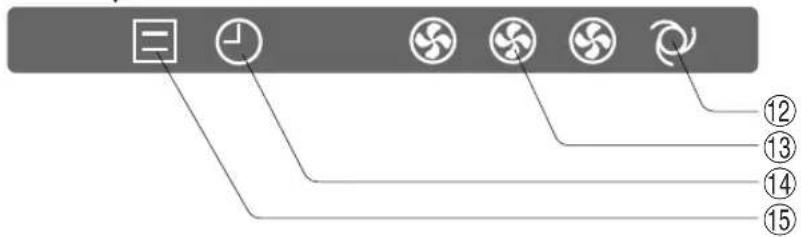

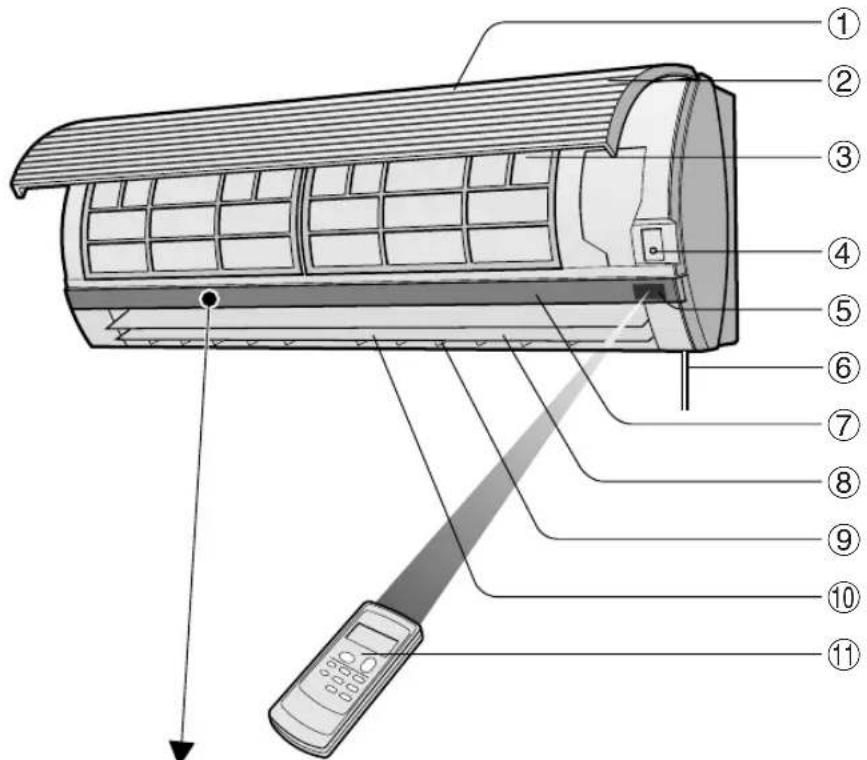

BENAMING VAN DE ONDERDELEN

BINNEN-UNIT

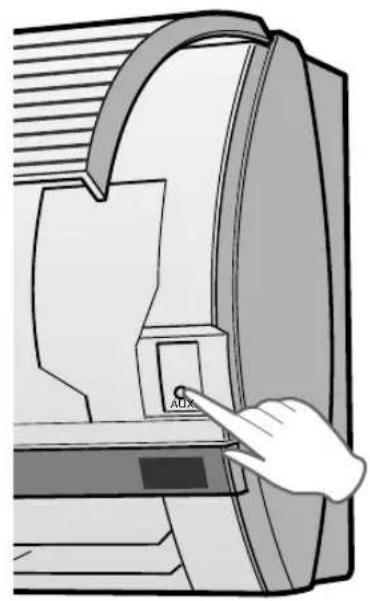

① Inlaat (lucht) ② Opklapbaar paneel ③ Luchtfilters ④ HELP-toets (AUX.) ⑤ ONTVANGST-venster ⑥ Netsnoer ⑦ Indicatorpaneel ⑧ Verticaal instelbare jaloezieën ⑨ Horizontaal instelbare jaloezieën ⑩ Uitlaat (lucht) ⑪ Afstandsbediening ⑫ AUTOMATISCHE VENTILATORSNELHEID-lamp (groen) ⑬ VENTILATORSNELHEID-lamp (groen) ⑭ SCHAKELKLOK-indicator (oranje) ⑮ BEDRIJF-indicator (rood)

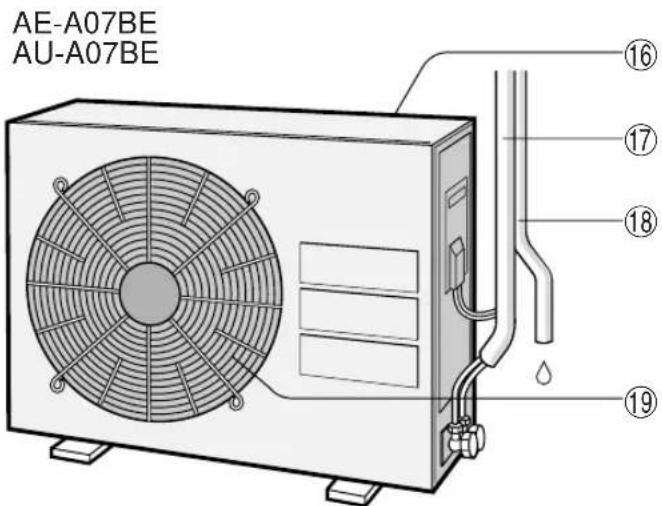

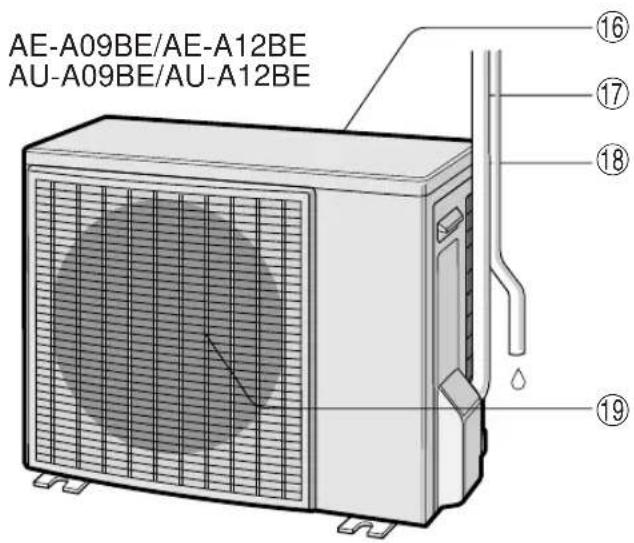

BUITEN-UNIT

16 Inlaat (lucht) ⑰ Koelstofbuis en tussenkabel ⑱ Afvoerslang Uitlaat (lucht)

OPMERKING: De toestellen kunnen in werkelijkheid iets verschillen van bovenstaande afbeeldingen.

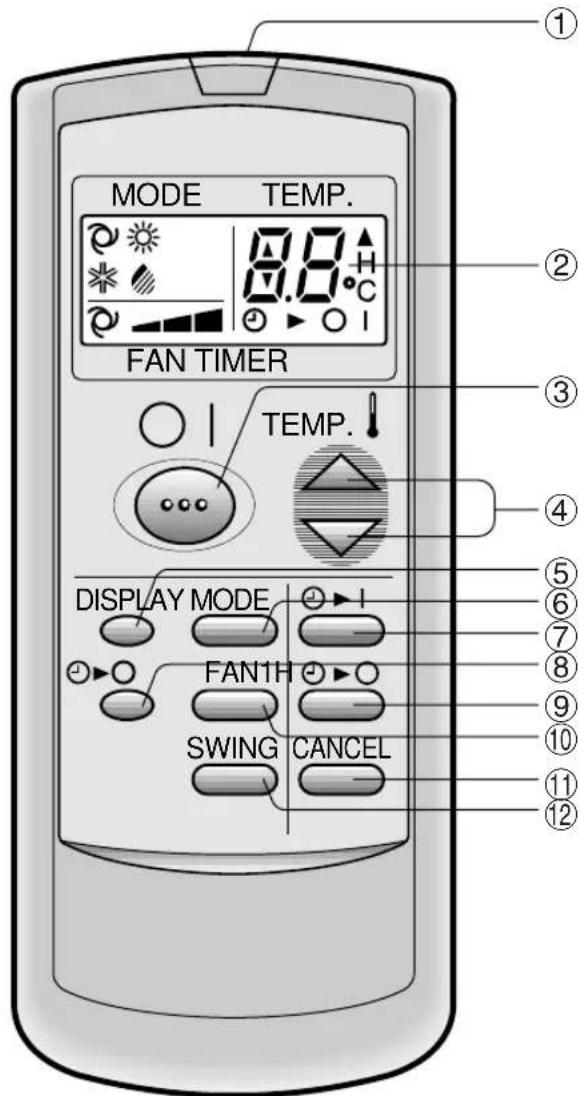

AFSTANDBEDIENING

① ZENDER ② DISPLAY (LCD-scherm) ③ AAN/UIT-toets ④ THERMOSTAAT-toets ⑤ DISPLAY-toets ⑥ FUNCTIE-toets (MODE) ⑦ INSCHAKELTIJD-toets (TIMER ON) (voor instelling van de schakelklok) ⑧ EÉN-UURS TIMER-toets ⑨ UITSCHAKELTIJD-toets (TIMER OFF) (voor instelling van de schakelklok) ⑩ VENTILATOR-toets (FAN) ⑪ TIMERUITSCHAKEL-knop ⑫ ZWENK-toets (SWING)

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-A07BE/AY-A09BE/AY-A12BE)

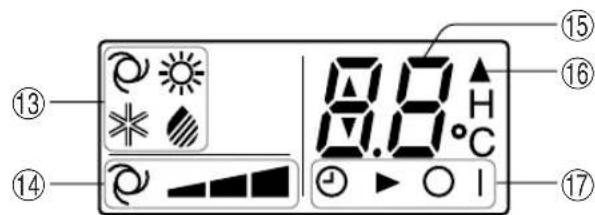

LCD-SCHERM VAN DE AFSTANDBEDIENING

⑬ FUNCTIESYMBOLEN

: AUTO : KOELEN

: VERWARMEN : DROGEN

(alleen voor AY-A07BE/

AY-A09BE/AY-A12BE)

⑭ SYMBOLEN VOOR DE VENTILATORSNELHEID

Geeft aan of de timer is ingesteld.

(Het symbool voor de verwarmingsfunctie is alleen aanwezig bij de modellen AY-A07BE/AY-A09BE/AY-A12BE)

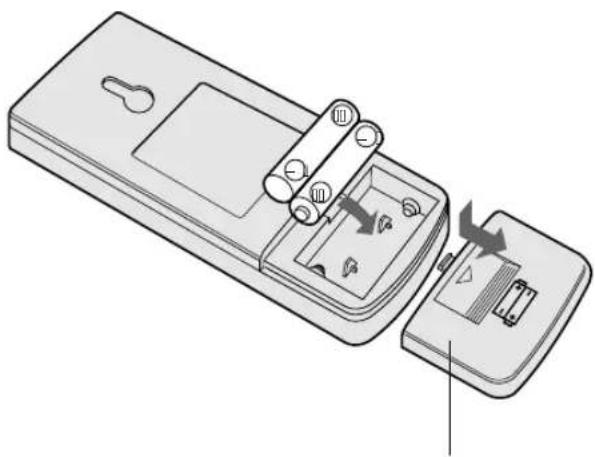

BATTERIJEN PLAATSEN Gebruik twee AAA-batterijen (R03).

1 Verwijder het deksel van het batterijvak op de achterkant van de afstandsbediening. 2 Leg twee batterijen in het vak en let hierbij op de polen en. Op het display verschijnen lijnen als de batterijen correct zijn ingelegd. 3 Breng het deksel van het batterijvak opnieuw aan.

Deksel van batterijvak

OPMERKINGEN:

Bij normaal gebruik hebben de batterijen een levensduur van ongeveer een jaar. - Bij het vervangen van de batterijen moeten altijd beide batterijen tegelijk worden vervangen door nieuwe batterijen van hetzelfde type. - Als de afstandsbediening na het vervangen van de batterijen niet goed functioneert, verwijder dan de batterijen en leg ze na ongeveer 30 seconden terug. - Verwijder de batterijen van de afstandsbediening wanneer het toestel gedurende langere tijd niet wordt gebruikt.

DE AFSTANDBEDIENING GEBRUIKEN

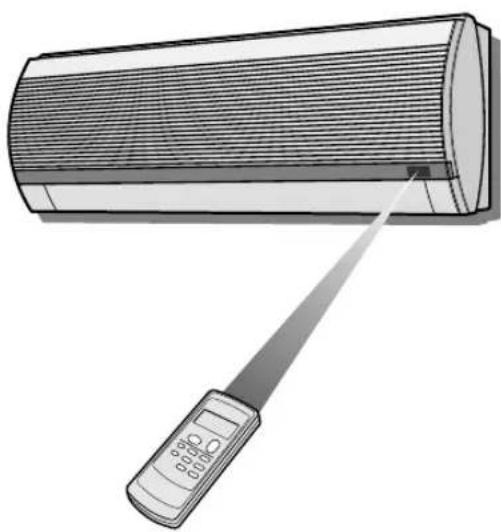

Richt de afstandsbediening op het ontvangstvenster van de binnen-unit en druk op de gewenste toets. De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.

Zorg ervoor dat er geen gordijnen of andere voorwerpen tussen de afstandsbediening en de binnen-unit zijn. - De afstandsbediening heeft een bereik van ongeveer 7 meter.

LET OP

• Zorg ervoor dat het ontvangstvenster voor de afstandsbediening niet aan direct zonlicht wordt blootgesteld, omdat dit de afstandsbediening kan hinderen. Sluit een gordijn om het zonlicht tegen te houden als het direct op het ontvangstvenster schijnt.
• TL-verlichting met een snelstarter kan het signaal van de afstandsbediening storen.
• De signalen van een afstandsbediening van een televisietoestel, videorecorder of andere apparatuur kunnen invloed hebben op de airconditioner.
• Stel de afstandsbediening niet bloot aan direct zonlicht of de warmte van een verwarmingstoestel. Stel de airconditioner en afstandsbediening ook niet bloot aan vocht of schokken omdat ze hierdoor kunnen verkleuren of anderszins kunnen worden beschadigd.

1

Druk op de FUNCTIE-toets (MODE) om de gewenste functie in te schakelen.

is alleen voor AY-A07BE/AY-A09BE/AY-A12BE)

Druk op de AAN/UIT-toets om het toestel in te schakelen.

• De rode BEDRIJF-indicator ( 负) begint te branden.

3

Druk op de THERMOSTAAT-toets om de gewenste temperatuur in te stellen.

AUTO/DROGEN-MODUS

U kunt de temperatuur in stappen van 1°C wijzigen binnen een bereik van 2°C boven of onder de temperatuur die automatisch door de airconditioner wordt bepaald.

KOELEN-MODUS (VERWARMEN voor AY-A07BE/AY-A09BE/AY-A12BE)

U kunt de temperatuur instellen tussen 18 en 32°C.

4

Druk op de VENTILATOR-toets (FAN) om de gewenste ventilatorsnelheid in te stellen.

AUTO ZACHT LAAG HOOG

Bij de functie DROGEN kan de ventilatorsnelheid niet worden ingesteld.

5

Druk opnieuw op de AAN/UIT-toets om het toestel uit te schakelen.

• De rode BEDRIJF-indicator gaat UIT.

TIPS VOOR DE AUTO FUNCTIE

Bij de functie AUTO worden temperatuur en functie automatisch ingesteld op basis van de kamertemperatuur en de buitentemperatuur zodra het toestel wordt ingeschakeld.

Functie- en temperatuurinstellingen voor de modellen AH-A07BE/AH-A09BE/AH-A12BE

Kamertemp. bij opstarten	Automatische werking
	Modus Instellingthermostat
Minder dan 24°C DROGEN Kamertemp. bij opstarten
24°C-26°C KOELLEN 24°C
26°C-28°C KOELLEN 25°C
Meer dan 28°C KOELLEN 26°C

Functie- en temperatuurinstellingen voor de modellen AY-A07BE/AY-A09BE/AY-A12BE

Kamertemp. bij opstarten	Automatische werking
	Modus Instellingthermostat
Minder dan 21°C VERWARMEN 23°C
21°C-24°C DROGEN Kamertemp. bij opstarten
24°C-26°C KOELEN 24°C
26°C-28°C KOELEN 25°C
Meer dan 28°C KOELEN 26°C

TIPS OVER DE VENTILATORSNELHEID-LAMP

Terwijl de airconditioner in werking is, zal de VENTILATORSNELHEID-lamp in 3 niveaus branden (2 niveaus voor de DROGEN-modus) op het indicatorpaneel van het toestel als aanduiding van de ventilatorsnelheid.

Ventilatorsnelheid ingesteld op AUTO

Ventilatorsnelheid ingesteld op handbediend

Zachte snelheid

Lage snelheid

Hoge snelheid

De AUTO VENTILATORSNELHEID-lamp

begint te branden.

Druk op de DISPLAY-toets om de

VENTILATORSNELHEID-lamp uit te schakelen.

VERTICALE LUCHTSTROOMRICHTING

Voor optimaal comfort wordt de luchtstroomrichting voor elke functie automatisch ingesteld, zoals onderstaande tabel aangeeft:

KOELEN- en DROGEN-functie: horizontale luchtstroming

VERWARMEN-functie

(alleen voor AY-A07BE/AY-A09BE/AY-A12BE)

Diagonale luchtstroming

INSTELLEN VAN DE LUCHTSTROOMRICHTING

Druk eenmaal op de ZWENK-toets (SWING) van de afstandsbediening.

• De stand van de verticaal instelbare jaloezieën verandert voortdurend.

Druk nogmaals op de ZWENK-toets (SWING) wanneer de verticaal instelbare jaloezieën in de gewenste stand staan.

• De jaloezieën worden stil gezet binnen het bereik op de afbeelding.
• De gewijzigde positie wordt in het geheugen opgeslagen en de volgende keer dat u het toestel gebruikt, wordt automatisch dezelfde positie ingesteld.

Instelbereik

KOELEN- en DROGEN-functie

VERWARMEN-functie (alleen voor AY-A07BE/AY-A09BE/AY-A12BE)

Het instelbereik is beperkter dan het zwenkbereik om condensdruppels te voorkomen.

Het instelbereik is groter, zodat de luchtstroom naar de vloer kan worden gericht.

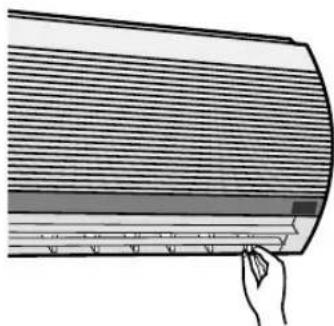

HORIZONTALE LUCHTSTROOMRICHTING

Pak de horizontaal instelbare jaloezieën vast zoals de afbeelding laat zien en stel de luchtstroomrichting naar voorkeur in.

LET OP

Stel de verticaal instelbare jaloezieën nooit met de hand in.

• Er kunnen defecten optreden wanneer de afstandsbediening wordt gebruikt om de verticaal instelbare jaloezieën in te stellen nadat ze met de hand zijn ingesteld.
• Er kan condensvorming optreden wanneer de verticaal instelbare jaloezieën bij de functies KOELEN of DROGEN gedurende langere tijd op de laagste stand staan.

ÉÉN-UURS TIMER

Wanneer de EEN-UURS TIMER wordt ingeschakeld, wordt het toestel na een uur automatisch uitgeschakeld.

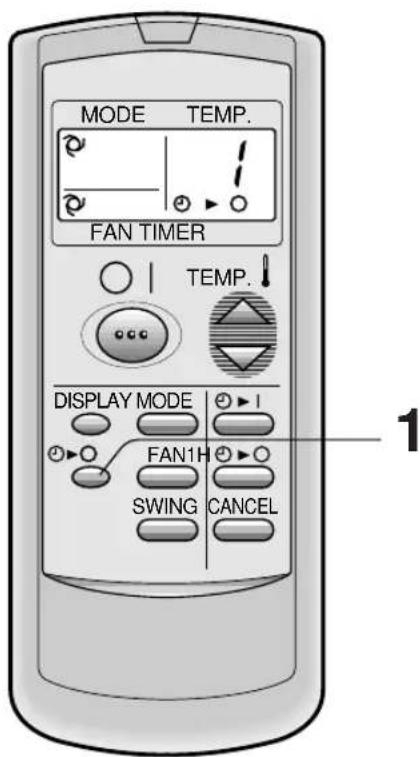

1 Druk op de EEN-UURS TIMER-toets.

Op het display van de afstandsbediening verschijnt - De oranje SCHAKELKLOK-indicator (⊕ op het toestel begint te branden. - Het toestel wordt na een uur automatisch uitgeschakeld.

UITSCHAKELEN

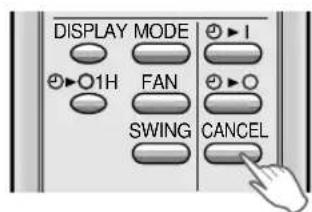

Druk op de CANCEL-knop.

• De oranje SCHAKELKLOK-indicator op het toestel gaat uit.

U kunt het toestel ook uitschakelen met behulp van de AAN/UIT-toets.

• De rode BEDRIJF-indicator en de oranje SCHAKELKLOK-indicator op het toestel gaan uit.

OPMERKINGEN:

• De ÉÉN-UURS TIMER heeft voorrang op de INSCHAKEL- en UITSCHAKELTIJDEN.
• Wanneer de EEN-UURS TIMER wordt ingesteld terwijl het toestel niet is ingeschakeld, zal het toestel gedurende een uur werken in de van tevoren ingestelde functie.
• Wanneer u het toestel nog een uur wilt gebruiken voordat het toestel d.m.v. de EEN-UURS TIMER wordt uitgeschakeld, druk dan nogmaals op de EEN-UURS TIMER-toets.

Het toestel wordt automatisch uitgeschakeld afhankelijk van uw instelling.

De timer kan worden ingesteld tussen minimum 0,5 uur (30 minuten) en maximum 12 uur.

Tot 9,5 uur kunt u instellen in stappen van 0,5 uur (30 minuten) en van 10 tot 12 uur in stappen van 1 uur.

Richt de afstandsbediening op het ontvangstvenster op het toestel.

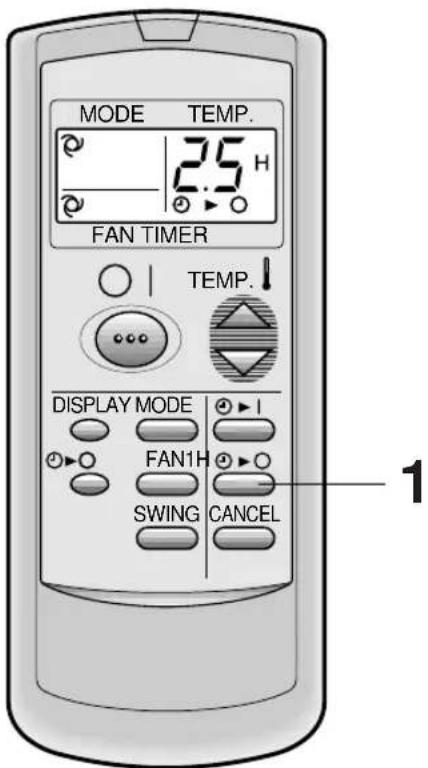

1. Druk op de TIMERUITSCHAKEL-knop (①> O) en stel de tijd zoals gewenst.

• De tijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

• De oranje SCHAKELKLOK-indicator (⊙) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.
• De tijdinstelling telt af en geeft de resterende tijd aan.

Voorbeeld: Als u het toestel 2,5 uur later wilt stilleggen.

TIPS VOOR AUTOMATISCH UITSCHAKELEN

Wanneer de UITSCHAKELTIJD is ingesteld om het toestel automatisch uit te schakelen, wordt de temperatuur automatisch bewaakt om te voorkomen dat het in de kamer te heet of te koud wordt terwijl u slaapt. (Automatische sluimerfunctie)

• Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 1°C hoger gezet dan de oorspronkelijke instelling.

VERWARMEN-FUNCTIE:

(alleen voor de modellen AY-A07BE/AY-A09BE/AY-A12BE)

• Een uur nadat de bediening via de schakelklok begonnen is, wordt de thermostaat automatisch 3°C lager gezet dan de oorspronkelijke instelling.

DE SCHAKELKLOK ANNULEREN

Druk op de SCHAKELKLOK-toets.

• De oranje SCHAKELKLOK-indicator op het toestel gaat uit.

SCHAKELTIJDEN WIJZIGEN

Druk op de TIMER-toets die u wilt veranderen (TIMER UIT of TIMER AAN) en verander de tijdinstelling.

AUTOMATISCH INSCHAKELEN

Het toestel wordt automatisch ingeschakeld afhankelijk van uw instelling.

De timer kan worden ingesteld tussen minimaal 0,5 uur (30 minuten) en maximaal 12 uur.

Tot 9,5 uur kunt u instellen in stappen van 0,5 uur (30 minuten) en van 10 tot 12 uur in stappen van 1 uur.

Voorbeeld: Wanneer u de kamertemperatuur wilt zoals gewenst 6,5 uur later.

Richt de afstandsbediening op het ontvangstvenster op het toestel.

1 Druk op de AUTOMATISCH INSCHAKELEN-knop (O)

• De tijdinstelling verandert als volgt bij iedere druk op de toets:

Houd de toets ingedrukt om snel in te stellen.

• De oranje SCHAKELKLOK-indicator ( ⊙ ) op het toestel begint te branden.
• De eenheid geeft een geluidssignaal wanneer het signaal van de afstandsbediening is ontvangen.
• De tijdinstelling telt af en geeft de resterende tijd aan.

Selecteer de modus, de temperatuur en de instelling van de ventilatorsnelheid zoals gewenst.

• Wanneer de temperatuur wordt ingesteld met de TIMER AAN, verschijnt de temperatuur gedurende 5 seconden in het display, waarna opnieuw het tijddisplay wordt aangegeven.
• Als u de instelling niet verandert, zal het toestel werken met de recentste instelling.
• Het toestel wordt voor het ingestelde tijdstip ingeschakeld zodat de kamer de gewenste temperatuur kan bereiken tegen het geprogrammeerde tijdstip. (Ontwaakfunctie)

OPMERKINGEN VOOR TIMERINSTELLING EN GEBRUIK

• De recentste tijdinstelling wordt in het geheugen bewaard en zal de volgende keer dat u de TIMER UIT of TIMER AAN instelt op het display van de afstandsbediening verschijnen.
• TIMER UIT en TIMER AAN kunnen niet tegelijk worden ingesteld.
• Wanneer de EEN-UURS UIT TIMER is ingesteld, zijn TIMER UIT en TIMER AAN niet beschikbaar.
• Wanneer de EEN-UURS UIT TIMER wordt ingesteld terwijl de TIMER UIT of TIMER AAN actief is, worden de TIMER AAN of TIMER UIT uitgeschakeld.

HELP-FUNCTIE

Gebruik deze functie wanneer er geen afstandsbediening beschikbaar is.

INSCHAKELEN

Open het voorpaneel van de binnen-unit en druk op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( ) van het toestel begint te branden en het toestel wordt ingeschakeld waarbij automatisch de functie AUTO wordt gekozen.
• De ventilatorsnelheid en de temperatuur worden ingesteld op AUTO.

UITSCHAKELEN

Druk opnieuw op de HELP-toets (AUX.) op het bedieningspaneel.

• De rode BEDRIJF-indicator ( ] ) van het toestel gaat uit.

OPMERKING:

Wanneer u tijdens normaal gebruik op de HELP-toets (AUX.) drukt, wordt het toestel uitgeschakeld.

ACCESSOIRES

Luchtzuiveringsfilter

Het luchtzuiveringsfilter verwijdert stof en tabaksgeur uit de lucht wanneer het toestel is ingeschakeld en zorgt voor een schone lucht.

Het antibacteriële materiaal van het luchtzuiveringsfilter schakelt de opgezogen virussen en andere ziektekiemen uit.

Het wegwerptype kan ongeveer 3 tot 6 maanden worden gebruikt.

Neem contact op met uw dealer als u dit accessoire wilt kopen.

Type AZ-F900B

LET OP

Trek de stekker uit het stopcontact of schakel de stroomonderbreker uit voordat u enige onderhoudswerkzaamheden uitvoert.

DE FILTERS REINIGEN

De luchtfilters dienen elke twee weken te worden gereinigd.

1 SCHAKEL HET TOESTEL UIT 2 VERWIJDER DE FILTERS

1 Open het voorpaneel. 2 Druk de luchtfilters iets omhoog om ze te ontgrendelen. 3 Trek de luchtfilters omlaag en verwijder ze.

3 REINIG DE FILTERS

Verwijder stof met behulp van een stofzuiger. Als de filters vuil zijn, kunt u ze wassen met warm water en een mild reinigingsmiddel. Droog de filters in de schaduw voordat u ze terugplaatst.

4 PLAATS DE FILTERS TERUG

1 Plaats de filters in de oorspronkelijke stand terug. 2 Sluit het voorpaneel. 3 Druk het midden van het voorpaneel stevig aan om het paneel te vergrendelen.

TOESTEL EN AFSTANDSBEDIENING REINIGEN

LET OP

• Reinig het toestel en de afstandsbediening met een zachte doek. Giet of mors er geen water op. Dit kan schokgevaar opleveren en de apparatuur beschadigen.
• Gebruik nooit heet water, verfverdunner, schuurmiddelen of agressieve oplosmiddelen.

ONDERHOUD NASEIZOENSGEBRUIK

1 Laat het toestel gedurende ongeveer een halve dag in KOELEN-modus draaien met de temperatuurinstelling op 32°C zodat het mechanisme goed kan drogen. 2 Schakel het toestel uit en trek de stekker uit het stopcontact. Als u een stroomonderbreker alleen voor de airconditioner heeft, kunt u die uitschakelen. 3 Reinig de filters en plaats ze terug.

ONDERHOUD VOOR SEIZOENSGEBRUIK

1 Controleer of de luchtfilters schoon zijn. 2 Controleer of er geen obstructies in de luchtinlaat en luchtuitlaat zitten.

LET OP

3 Kijk regelmatig het montageframe van de buiten-unit na op slijtage en controleer of het nog goed is bevestigd.

VOORDAT U DE STORINGSDIENST BELT

Onderstaande verschijnselen duiden niet op een defect aan het toestel.

HET TOESTEL WERKT NIET Het toestel werkt nicht wanneer het direct nadat het isuitgeschakeld waar wordt ingeschakeld. Het toestel werkt evenmin direct nadat de functie is gewijzigd.Dit om interne mechanismen te beschermen. Wacht 3 Minutes voordat u het toestel bedient.	SUIZENDE GELUIDEN Het zachte, suizende geluid is hetgeluid van de koelstof die door hettoestel stroomt.
	WATERDAMPEN • In de functies KOELEN en DROGENzijn soms wat waterdampen bij delucht-uitlauf zichtbaar, wat wordenveroorzaakt door het verschil tussendekamertem-peratuur en de temperatuur van de lucht die doorhet toestel worden uitgeblazen. • In de functie VERWARMEN+kunntenijdens het ontdooien soms watwaterdampen worden uitgestoten.(Alleen bij de modellen AY-A07BE/AY-A09BE/AY-A12BE)
HET TOESTEL BLAAST GEEN WARME LUCHT (Modellen AY-A07BE/AY-A09BE/AY-A12BE) Het toestel is bezig met voorverwarmen of ontdooien.
GEURTJES Er kuren geurtjes van tapijten en meubelen wordenopgezogen, die daarna werk worden uitgeblazen,evenals de geur van de onderdelen van de airconditioner.
KRAKENDE GELUIDEN Het kan voorkomen dat het toestel krakende geluidenprodueert. Dit geluid ontstaat door wrijving van hetvoorpaneel of andere componenten die uitzetten doortemperatuurwijzigingen.

Als het lijkt alsof het toestel een defect vertoont, controleert u onderstaande punten voordat u de onderhoudsdienst belt.

ALS HET TOESTEL NIET FUNCTIONEERT

Controller of de stroomonderbreker is geactiveerd of de zekering is gesprongen.

ALS HET TOESTEL DE KAMER NIET VOLDOENDE KOELT (OF VERWARMT)
Controler de filters. Indien vuil, reinigen.	Controler de luchtinlaat en de luchtuitlaat van de buiten-unit op obstructies.	Controler of de thermostat op de juiste stand is inge-steld.
Controler of ramen en deuren goed gesloten+zijn.	Een groot+aantal mensen in de kamer kan er de oorzaak van zichn dat de gewenste temperaatur Niet bereikt worden.	Controler de kamer op de aanwezigheid van toestellen die warmte{kunnen afgeven.

WANNEER HET TOESTEL GEEN SIGNALEN VAN DE AFSTANDSBEDIERING ONTVANGT
Controller of de batterijen van de afstandsbediening leegল.	Probeer het signal opnieuw te verzenden door de afstandsbediening goed op het ontvangstvenster van het toestel teRCThen.	Controller of de batterijen met de polen in de juiste rich-ting in de afstandsbedeniengzijn gelegd.

Neem contact op met de onderhoudsdienst wanneer de BEDRIJFS-lamp en de TIMER-lamp op het indicatorpaneel knipperen.
