Ürün Tipi	Split klima
Marka	Sharp
Dış ünite modeli	GSXP24FR
İç ünite modeli	GU-XR24FR
Güç kaynağı	220-240 V, 50 Hz
Ana fonksiyonlar	Soğutma, ısıtma, nem alma, havalandırma, otomatik mod, turbo mod, açma/kapama zamanlayıcısı, kanat salınımı
Plasmacluster Teknolojisi	Havayı temizlemek için pozitif ve negatif iyonlar üreten iyonlaştırıcı
Uzaktan kumanda	LCD ekranlı, 7 m menzil, AAA piller
Zamanlayıcı	Bir saat sonra kapanma zamanlayıcısı, 10 dakikalık artışlarla programlanabilir açma/kapama zamanlayıcısı
Otomatik uyku fonksiyonu	Kapanma zamanlayıcısı etkinleştirildikten bir saat sonra sıcaklığı ayarlar
Çalışma sıcaklık aralığı (soğutma)	İç ortam: 21-32 °C, dış ortam: 21-43 °C
Çalışma sıcaklık aralığı (ısıtma)	İç ortam: 20-27 °C, dış ortam: -7-24 °C
Hava filtreleri	Yıkanabilir, her 2 haftada bir temizlenmesi önerilir
Bakım	Yumuşak bir bezle temizleyin, su veya güçlü solventler kullanmayın
Güvenlik	Topraklama zorunludur; kaçak akım koruma rölesi önerilir; yanık kokusu durumunda hemen durdurun; nesne sokmayın
Onarılabilirlik	Yalnızca kalifiye bir teknisyen tarafından onarım; yedek parçalar satış sonrası hizmetten temin edilebilir
Güç kesintilerine karşı koruma	Ayarları hafızada tutar (zamanlayıcı hariç); otomatik yeniden başlatma
Otomatik buz çözme fonksiyonu	Isıtma modunda, 5-10 dakika boyunca otomatik buz çözme
Kurulum	Ulusal düzenlemelere uygun olarak kalifiye bir kurulumcu tarafından yapılmalıdır
İç ünite boyutları (yaklaşık)	Yükseklik: 300 mm, Genişlik: 900 mm, Derinlik: 200 mm
İç ünite ağırlığı (yaklaşık)	12 kg

Sık sorulan sorular - GSXP24FR SHARP

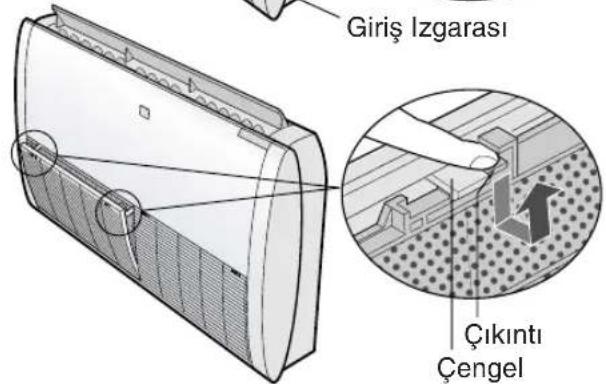

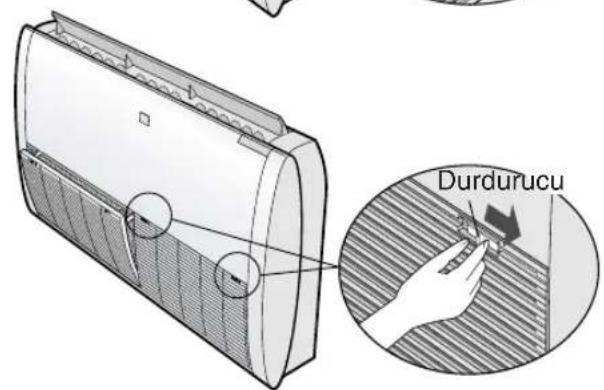

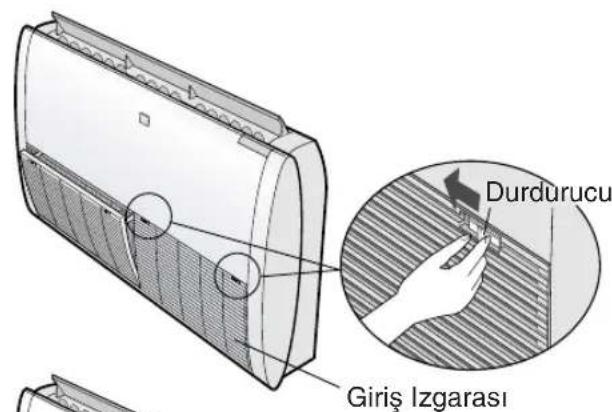

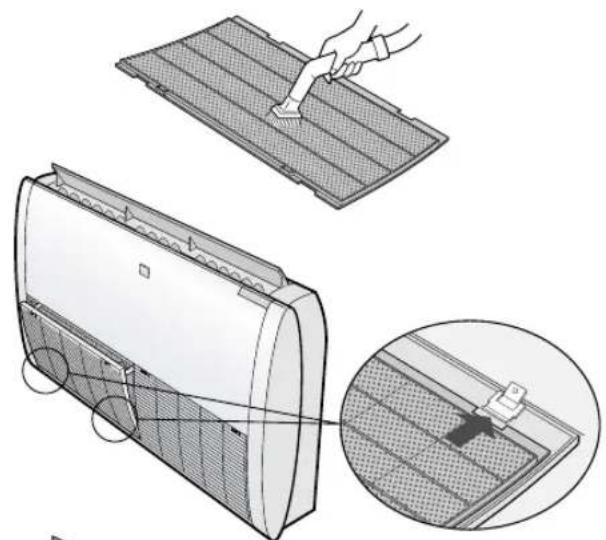

Sharp GSXP24FR klimanın hava filtreleri nasıl temizlenir?

Cihazı kapatın ve fişini çekin. Hava giriş ızgarasını, durdurucuları sola kaydırarak açın. Filtreleri, çıkıntılara basarak çıkarın. Elektrikli süpürgeyle temizleyin veya ılık su ve hafif deterjanla yıkayın. Tekrar takmadan önce gölgede kurutun. Izgarayı kapatın ve durdurucuları sağa kaydırarak kilitleyin.

Klima düzgün soğutmuyorsa ne yapmalı?

Önce hava filtrelerini kontrol edin: kirliyse temizleyin. Dış ünitenin hava giriş veya çıkışında engel olmadığından emin olun. Termostat ayarını ve pencere ile kapıların kapalı olduğunu kontrol edin. Sorun devam ederse satış sonrası servise başvurun.

Bir saat sonra kapanma zamanlayıcısı nasıl ayarlanır?

Çalışma sırasında uzaktan kumandadaki bir saat sonra kapanma tuşuna basın. Uzaktan kumanda '1s' gösterir ve iç ünitedeki turuncu zamanlayıcı lambası yanar. Cihaz bir saat sonra otomatik olarak kapanır. İptal etmek için SET/C tuşuna basın.

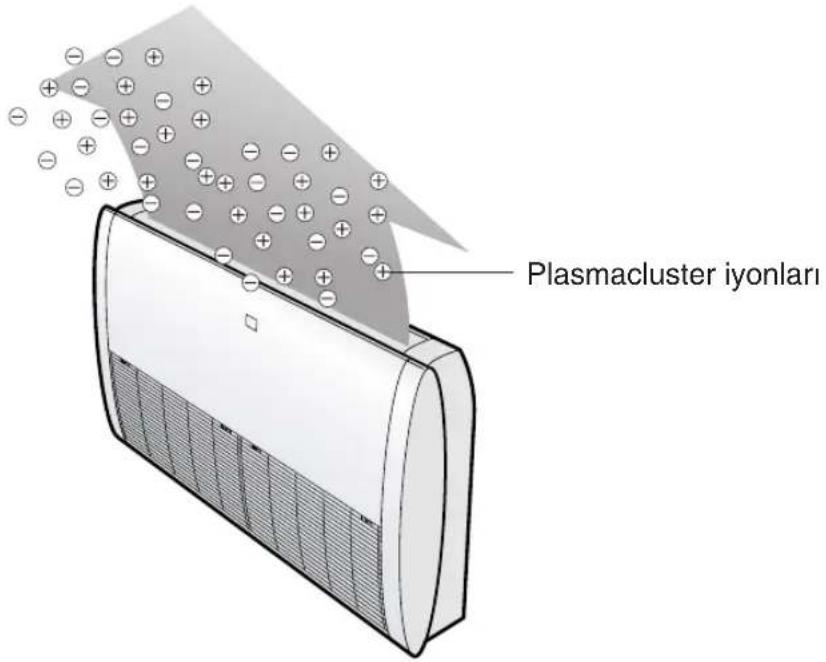

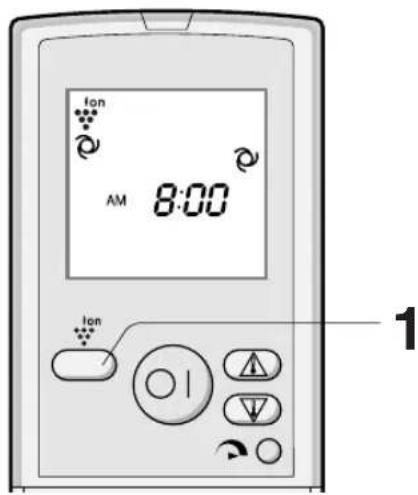

Plasmacluster fonksiyonu nasıl kullanılır?

Çalışma sırasında uzaktan kumandadaki PLASMACLUSTER tuşuna basın. Plasmacluster simgesi görünür ve ünitedeki mavi lamba yanar. Devre dışı bırakmak için tuşa tekrar basın. Ayar bir sonraki kullanım için hafızada kalır.

Cihaz durdurulduktan sonra dış ünite neden dönmeye devam ediyor?

Bu normaldir: çalışma durdurulduktan sonra, dış ünitenin fanı cihazı soğutmak için yaklaşık bir dakika daha döner. Otomatik olarak duracaktır.

Uzaktan kumandanın saati nasıl ayarlanır?

SAAT tuşuna basın (bir kez 12 saat modu, iki kez 24 saat modu). Saati ayarlamak için ileri veya geri zaman tuşlarını kullanın. Onaylamak için SET/C tuşuna basın. İki nokta yanıp sönerek saatin çalıştığını gösterir.

Gösterge panelindeki yanıp sönen lamba ne anlama geliyor?

AÇIK (kırmızı) ve ZAMANLAYICI (turuncu) lambaları yanıp sönüyorsa, bu bir arıza olduğunu gösterir. Satış sonrası servise başvurun. Kendiniz onarmaya çalışmayın.

Klimayı kendim kurabilir miyim?

Hayır, kurulum, söküm ve onarım kalifiye bir kurulumcu veya yetkili bir servis tarafından yapılmalıdır. Yanlış kurulum elektrik çarpmasına, su sızıntısına veya yangına neden olabilir.

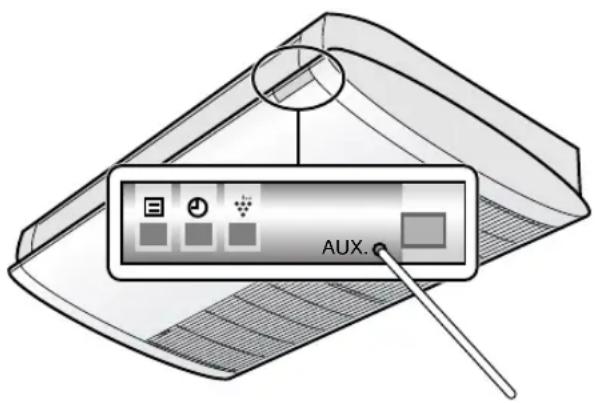

Uzaktan kumanda kaybolursa yardımcı mod nasıl kullanılır?

İç ünitenin gösterge panelinde, ince bir nesneyle AUX tuşuna basın. Cihaz, otomatik fan hızı ve sıcaklık ile otomatik modda başlar. Kapatmak için AUX tuşuna tekrar basın.

Isıtma için çalışma sıcaklık aralığı nedir?

Isıtma modunda, iç ortam sıcaklığı 20°C ile 27°C (kuru termometre) arasında, dış ortam sıcaklığı ise -7°C ile 24°C (yaş termometre) arasında olmalıdır. -7°C'nin altında verim düşebilir; gerekirse ek ısıtıcı kullanın.

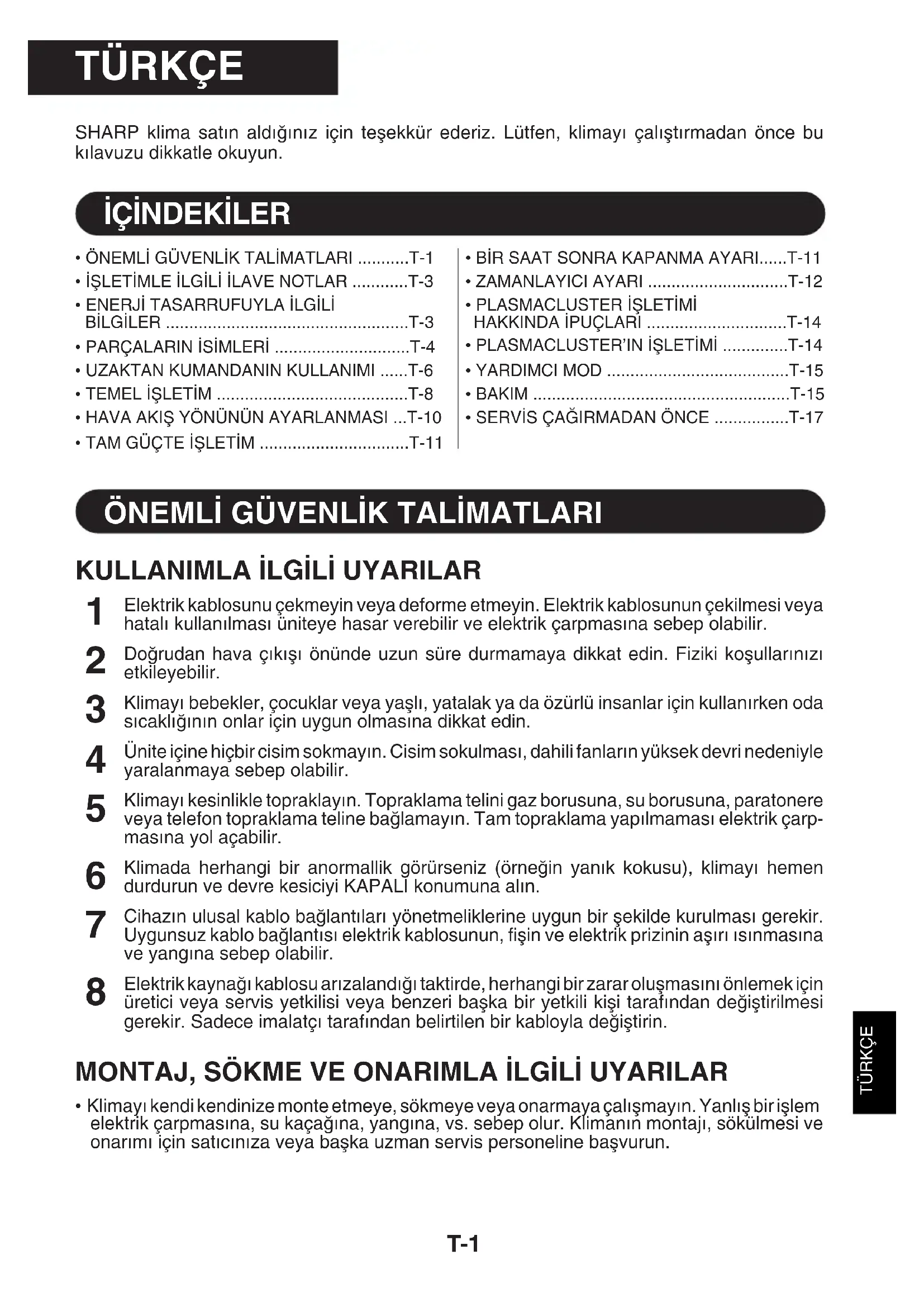

KULLANIM KILAVUZU GSXP24FR SHARP

SHARP klima satın aldığınız için teşekkür ederiz. Lütfen, klimayı çalıştırmadan önce bu kılavuzu dikkatle okuyun.

İÇİNDEKİLER

• ÖNEMLİ GÜVENLİK TALİMATLARI .........T-1
• İŞLETİMLE İLGİLİ İLAVE NOTLAR .........T-3
• ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER PARÇALARIN İSİMLERİ T-4
• UZAKTAN KUMANDANIN KULLANIMI ......T-6
• TEMEL İŞLETİM .T-8 HAVA AKIŞ YÖNÜNÜN AYARLANMASI ...T-10 TAM GÜÇTE İŞLETİM T-11

BİR SAAT SONRA KAPANMA AYARI.....T-11 ZAMANLAYICI AYARI T-12 - PLASMACLUSTER İŞLETİMİ HAKKINDA İPUÇLARI .T-14 PLASMACLUSTER'İN İŞLETİMİ T-14 ·YARDIMCI MOD T-15 BAKIM T-15 SERVİS ÇAĞIRMADAN ÖNCE T-17

ÖNEMLİ GÜVENLİK TALİMATLARI

KULLANIMLA İLGİLİ UYARILAR

1 Elektrik kablosunu çekmeyin veya deforme etmeyin. Elektrik kablosunun çekilmesi veya hatalı kullanılması üniteye hasar verebilir ve elektrik çarpmasına sebep olabilir. 2 Doğrudan hava çıkışı önünde uzun süre durmamaya dikkat edin. Fiziksel koşullarınızı etkileyebilir. 3 Klimayı bebekler, çocuklar veya yaşlı, yatalak ya da özürlü insanlar için kullanırken oda sıcaklığının onlar için uygun olmasına dikkat edin. 4 Ünite içine hiçbir cisim sokmayın. Cisim sokulması, dahili fanların yüksek devri nedeniyle yaralanmaya sebep olabilir. 5 Klimayı kesinlikle topraklayın. Topraklama telini gaz borusuna, su borusuna, paratonere veya telefon topraklama teline bağlamayın. Tam topraklama yapılmaması elektrik çarpmasına yol açabilir. 6 Klimada herhangi bir anormallik görürseniz (örneğin yanık kokusu), klimayı hemen durdurun ve devre kesiciyi KAPALI konumuna alın. 7 Cihazın ulusal kablo bağlantıları yönetmeliklerine uygun bir şekilde kurulması gerekir. Uygunsuz kablo bağlantısı elektrik kablosunun, fişin ve elektrik prizinin aşırı ısınmasına ve yangına sebep olabilir. 8 Elektrik kaynağı kablosu arızalandığı takdirde, herhangi bir zarar oluşmasını önlemek için üretici veya servis yetkilisi veya benzeri başka bir yetkili kişi tarafından değiştirilmesi gerekir. Sadece imalatçı tarafından belirtilen bir kabloyla değiştirin.

MONTAJ, SÖKME VE ONARIMLA İLGİLİ UYARILAR

• Klimayı kendi kendinize monte etmeye, sökmeye veya onarmaya çalışmayın. Yanlış bir işlem elektrik çarpmasına, su kaçağına, yangına, vs. sebep olur. Klimanın montajı, sökülmesi ve onarımı için satıcınıza veya başka uzman servis personeline başvurun.

ÖNEMLİ GÜVENLİK TALİMATLARI

KULLANIMLA İLGİLİ ÖNLEMLER

1 Özellikle gazlı cihazlar kullanırken odayı havalandırmak için periyodik olarak bir pencere veya kapı açın. Yetersiz havalandırma oksijen eksikliğine sebep olabilir. 2 Düğmelere ıslak ellerle dokunmayın. Elektrik çarpmasına sebep olabilir. 3 Emniyet amacıyla, klima uzun süre kullanılmayacaksa devre kesiciyi kapatın. 4 Harici montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun. 5 Dış ünite üzerine herhangi bir cisim koymayın veya üzerine basmayın. Cisim düşebilir veya siz düşerek yaralanabilirsiniz. 6 Bu ünite evlerde kullanım için tasarlanmıştır. Hayvan veya bitki yetiştirmek için kulübe veya sera gibi yerlerde kullanmayın. 7 Klima üzerine içi su dolu bir kap koymayın. Klimaya su girerse elektrik izolasyonu bozulabilir ve elektrik çarpmasına sebep olabilir. 8 Klimanın hava girişlerini ve çıkışlarını engellemeyin. Düşük performansa veya arızaya sebep olabilir. 9 Herhangi bir bakım veya temizlik yapmadan önce klimayı durdurmaya ve devre kesiciyi kapatmaya dikkat edin. Klimanın içinde dönen bir fan vardır ve yaralanabilirsiniz. 10 Doğrudan klima üzerine su sıçratmayın veya dökmeyin. Su, elektrik çarpmasına veya ekipman hasarına yol açabilir. 11 Bu cihaz küçük çocuklar veya özürlüler tarafından kullanılmak üzere tasarlanmamıştır. Cihazla oynamamaları için küçük çocuklar denetim altında tutun.

KLİMANIN YERLEŞTİRİLMESİ VE MONTAJIYLA İLGİLİ UYARILAR

• Klimayı, nominal voltaj ve frekansa sahip bir güç kaynağına bağlamaya dikkat edin. Uygun olmayan voltaj ve frekansa sahip bir güç kaynağının kullanılması ekipmana ve yangına sebep olabilir.
• Klimayı, yanıcı gaz kaçağı olabilecek bir yere monte etmeyin. Yangına sebep olabilir. Klimayı, havada minimum toz, duman ve nemin bulunduğu bir yere monte edin.
• Drenaj hortumunu, problemsiz görev yapacak şekilde döşeyin. Yetersiz drenaj odada, mobilyalarda, vs. neme yol açabilir.
• Elektrik çarpmasını önlemek için, tesisatın yerine bağlı olarak bir kaçak akım koruma cihazı veya bir devre kesici takılmasına dikkat edin.

İŞLETİMLE İLGİLİ İLAVE NOTLAR

ÇALIŞMA SICAKLIK ARALIĞI

		ΣC SIC. DIΩ	SIC.
SOTUTMA	üst limit	32°C K.T. 23°C Y.T. -	43°C K.T.
	alt limit	21°C K.T. 15°C Y.T. -	21°C K.T.
ISITMA	üst limit	27°C K.T. -	24°C K.T. 1
	alt limit	20°C K.T. -	-7°C K.T. -

• Entegre koruma tertibatı, bu aralık dışında kullanıldığında ünitenin çalışmasını önler.

Nem %80'in üzerinde olduğunda ünite SOĞUTMA veya NEM ALMA modunda sürekli çalışırsa hava çıkışında yoğunlaşma olabilir. C.Y.T.

K.T. = Kuru Termometre Y.T. = Yaş Termometre

Tümleşik kış soğutma işlevi sayesinde kış mevsimi sırasında soğutma işlemi kullanılabilir.

Dış sıcaklık aralığının alt sınırı, -10°C kuru ampuldür.

(Not: Tümleşik koruma cihazı, koşullara bağlı olarak dış sıcaklık, 21°C kuru ampulün altına düştüğünde çalışabilir.)

BİR ELEKTRİK KESİNTİSİ OLDUĞUNDA

Bu ünite, bir elektrik kesintisi olduğunda ayarlı hafızasında tutar.

Elektrik tekrar geldiğinde, ünite, zamanlayıcı ayarları hariç olmak üzere elektrik kesintisinden önceki ayarlarla otomatik olarak tekrar çalışır.

Bir elektrik kesintisinden önce zamanlayıcı ayarlanmışsa elektrik geldikten sonra bu ayarların yeniden yapılması gerekir.

ÖN ISITMA FONKSİYONU

ISITMA işletiminde, ünite açıldıktan sonra üniteden soğuk hava üflenmesini önlemek için dahili fan iki ila beş dakika çalışmayabilir.

BUZ ÇÖZME FONKSİYONU

• Dış ünitenin ısı eşanjörü üzerinde buz olduğunda, ISITMA işletimi sırasında otomatik buz çözücü 5 ila 10 dakika ısı temin ederek buzu çözer. Buz çözme sırasında iç ve dış fanların çalışması durur.
• Buz çözme tamamlandıktan sonra ünite otomatik olarak ISITMA modunda işletimi tekrar başlatır.

ISITMA VERİMİ

• Ünite, dış havadan ısı elde etmek ve bu ısıyı odaya vermek için bir ısı pompası kullanır. Bu nedenle, harici hava sıcaklığı ısıtma verimini büyük ölçüde etkiler.
• Düşük dış sıcaklıklar nedeniyle ısıtma verimi düşerse ilave bir ısıtıcı kullanın. Cebri hava sirkülasyonu nedeniyle cihazın ısınması ve tüm odayı ısıtması zaman alır.

ENERJİ TASARRUFUYLA İLGİLİ BİLGİLER

Aşağıda, klimayı kullanırken enerji tasarrufu sağlamanın bazı basit yolları verilmiştir.

DOĞRU SICAKLIĞI AYARLAYIN

• Termostatı, SOĞUTMA modunda istenen sıcaklıktan 1°C daha yükseğe veya ISITMA modunda istenen sıcaklıktan 2°C daha düşüğe ayarlamak yaklaşık %10'luk bir güç tasarrufu sağlar.
• Soğutmada sıcaklığın istenenden daha düşük bir dereceye ayarlanması enerji tüketimini artırır.

• Soğutma sırasında direkt güneş ışığının önlenmesi enerji tüketimini azaltır.
• Soğutma ve ısıtma sırasında pencereleri ve kapıları kapatın.

EN İYİ HAVA SİRKÜLASYONUNU SAĞLAMAK İÇİN UYGUN HAVA AKIŞ YÖNÜNÜ AYARLAYIN

EN VERİMLİ İŞLETİMİ SAĞLAMAK İÇİN FİLTRELERİ TEMİZ TUTUN

ZAMANLAYICIYI KAPAMA FONKSİYONUNDAN AZAMİ DERECEDE İSTİFADE EDİN

ÜNİTE UZUN SÜRE KULLANILMAYACAKSA ELEKTRİK KABLOSUNU AYIRIN

• İç ünite çalışmadığı zaman da az miktarda güç harcar.

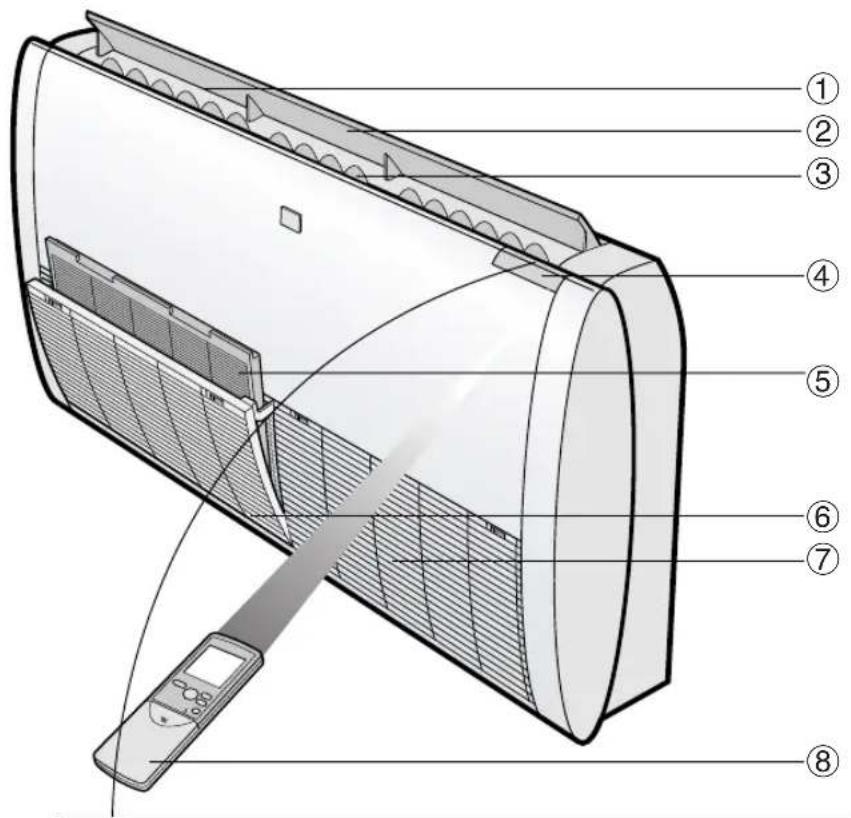

İÇ ÜNİTE

(Yere kurulduğunda)

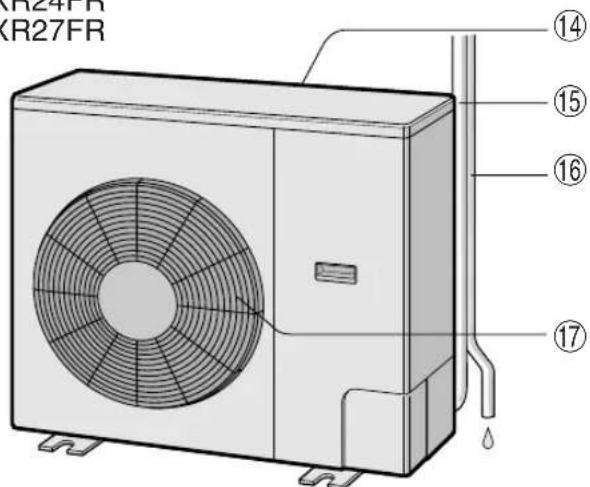

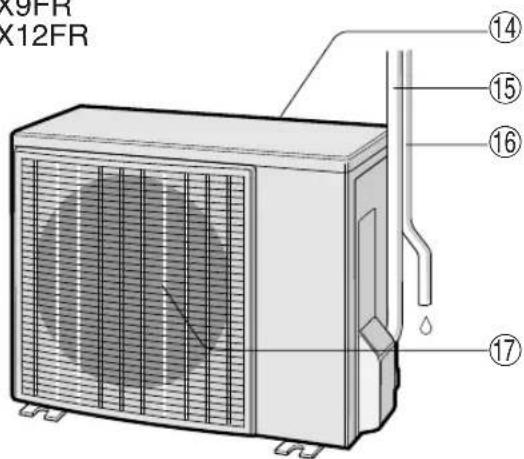

DIŞ ÜNİTE

AE-X7FR

AE-X9FR

AE-X12FR

GU-XR18FR

GU-XR24FB

GU-XR27FB

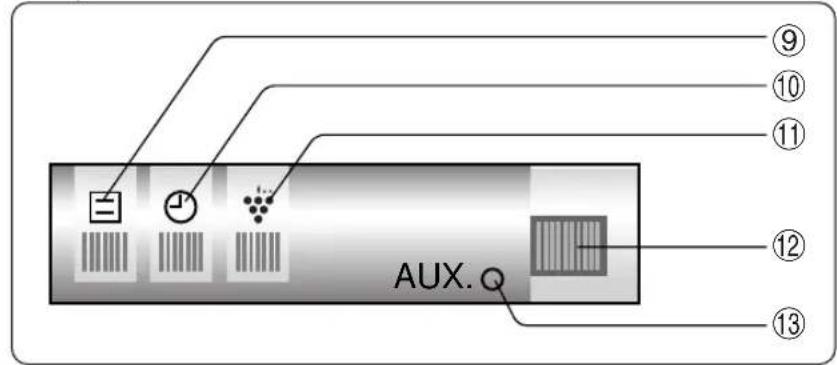

① Hava çıkışı ② Düşey ayar kanatçıkları ③ Yatay ayar kanatçıkları ④ Gösterge paneli ⑤ Hava filtreleri ⑥ Giriş ızgarası ⑦ Hava girişi ⑧ Uzaktan kumanda ⑨ İŞLETİM lambası (kırmızı) ⑩ ZAMANLAYICI lambası (turuncu) PLASMACLUSTER lambası (mavi) ② Alıcı penceresi YARDIMCI MOD düğmesi (AUX.)

(Tavana kurulduğunda)

14 Hava girişi ⑤ Bağlantı Kablosu ve Soğutma Tüpü ⑥ Drenaj hortumu ⑦ Hava çıkışı

NOT: Gerek ünite yukarıda gösterilenden biraz farklı olabilir.

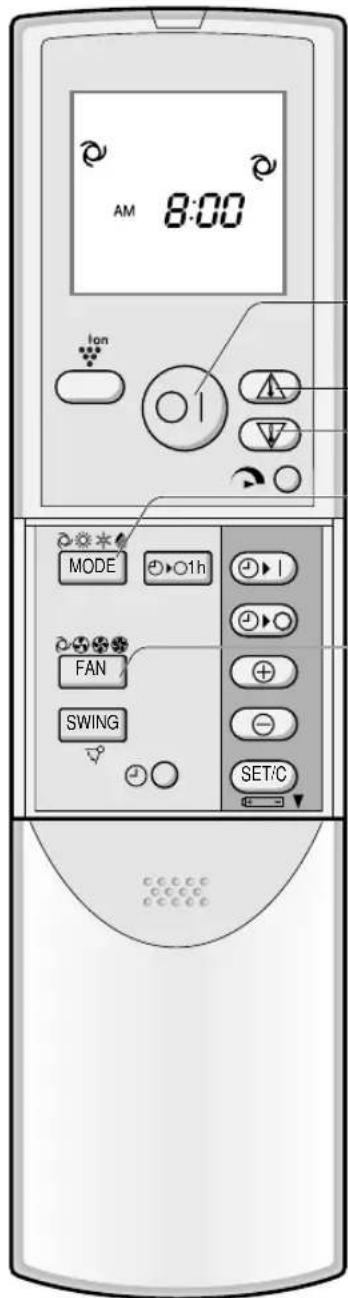

UZAKTAN KUMANDA

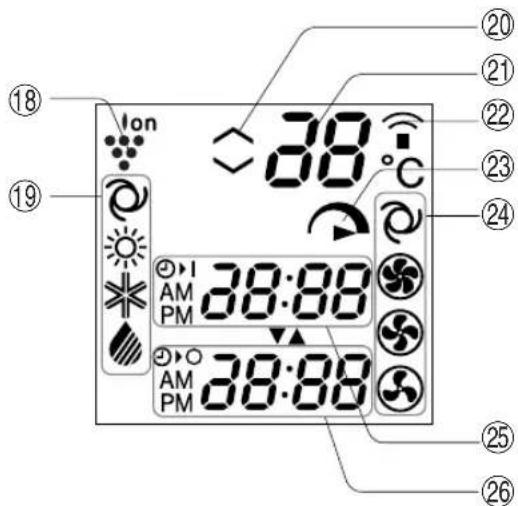

L.C.D. UZAKTAN KUMANDA GÖSTERGESİ

18 AKTARMA SEMBOLÜ 19 MOD SEMBOLLERİ

: OTOMATİK

SOĞUTMA

:ISITMA:NEM ALMA

OTOMATİK VE NEM ALMA MODLARI İÇİN TERMOSTAT ② SICAKLIK GÖSTERGESİ 2 AKTARMA SEMBOLÜ TAM GÜÇTE İŞLETİM MODU SEMBOLÜ FAN HIZI SEMBOLLERİ

: OTOMATİK

:YÜKSEK:DÜŞÜK

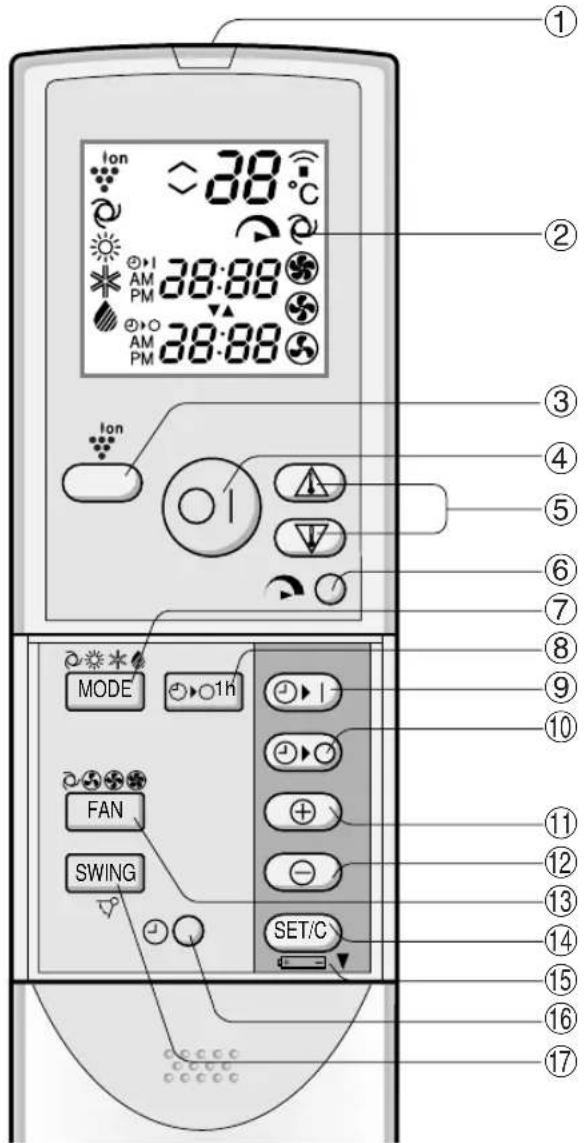

① VERİ GÖSTERGE (Sıvı Kristal Gösterge) ② PLASMACLUSTER Düğmesi ③ AÇMA/KAPAMA düğmesi ④ TERMOSTAT Düğmesi ⑤ TAM GÜÇ düğmesi ⑥ MOD (MODE) Düğmesi ⑦ BİR SAAT SONRA KAPANMA düğmesi ⑧ ZAMANLAYICI AÇMA düğmesi (saat ayarı için) ⑨ ZAMANLAYICI KAPAMA Düğmesi (saat ayarı için) ⑩ ZAMAN İLERİ Düğmesi ⑪ ZAMAN GERİ düğmesi ⑫ FAN düğmesi ⑬ ZAMANLAYICI AYAR/İPTAL (SET/C) düğmesi ⑭ PIL BÖLMESİNİN bu işaretin altında olduğunu gösterir ⑮ SAAT Düğmesi ⑯ SALINIM (SWING) Düğmesi

ZAMANLAYICI AÇIK GÖSTERGESİ/SAAT: Zamanlayıcı açılma ayarını ve saati gösterir. ZAMANLAYICI KAPALI GÖSTERGESİ: Zamanlayıcı kapanma ayarını veya bir saat sonra kapanma ayarını gösterir.

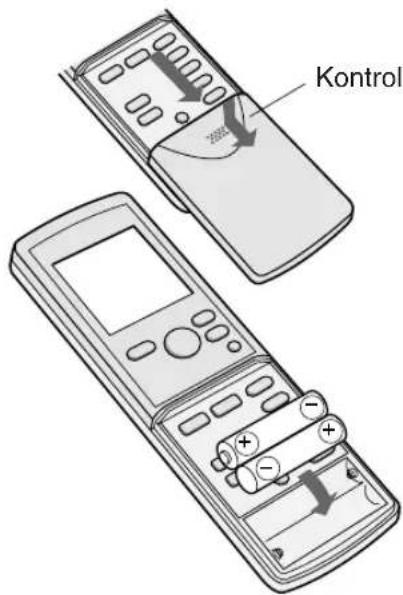

PİLLERİN TAKILMASI: İki adet AAA (R03) ebadında pil kullanın.

1. Uzaktan kumandanın kapağını çıkarın. 2. Pilleri bölmeye yerleştirin; (+) ve (-) kutupların doğru olduğuna dikkat edin.

• Piller uygun şekilde takıldığında göstergede "AM 6:00" görülür.

3. Kapağı yerine takın.

Kontrol kapağını çıkartın.

NOTLAR:

• Pillerin ömrü, normal kullanımda yaklaşık 1 yıldır.
• Pilleri değiştirirken daima ikisini birlikte değiştirin ve aynı tipte olmasına dikkat edin.
• Piller değiştirildikten sonra uzaktan kumanda uygun şekilde çalışmazsa pilleri çıkarın ve 30 saniye sonra tekrar takın.
• Üniteyi uzun süre kullanmayacaksanız pilleri uzaktan kumandadan çıkarın.

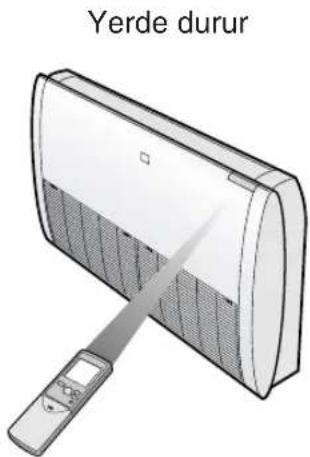

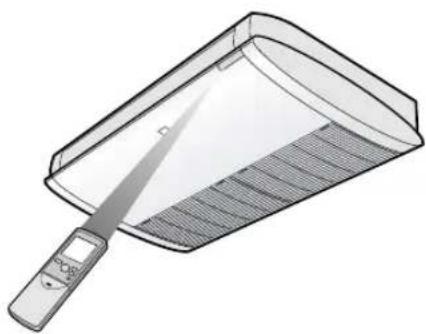

UZAKTAN KUMANDA NASIL KULLANILIR

Uzaktan kumandayı ünitenin sinyal alıcısına doğru tutun ve istediğiniz düğmeye basın. Ünite sinyali aldığında bir bip sinyali verir.

Uzaktan kumanda ile ünite arasında perde olmamasına dikkat edin. - Uzaktan kumanda 7 m mesafeye kadar sinyal gönderebilir.

Tavana asılır

DİKKAT

• Sinyal alıcısının güçlü direkt güneş ışığı almasına izin vermeyin, çünkü çalışmasını olumsuz etkileyebilir. Sinyal alıcı güçlü direkt güneş ışığı alırsa, ışığı kesmek için perde kullanın.
• Aynı odada hızlı starterli bir floresan lamba kullanılması sinyal aktarımını etkileyebilir.
• Ünite, aynı odadaki bir televizyon, video cihazı veya başka ekipmanların uzaktan kumandasından gönderilen sinyallerden etkilenebilir.
• Uzaktan kumandayı direkt güneş ışığında veya bir ısıtıcı yakınında bırakmayın. Aynı zamanda, üniteyi ve uzaktan kumandayı nemden ve darbeden de koruyun, rengini attırabilir veya hasar verebilir.

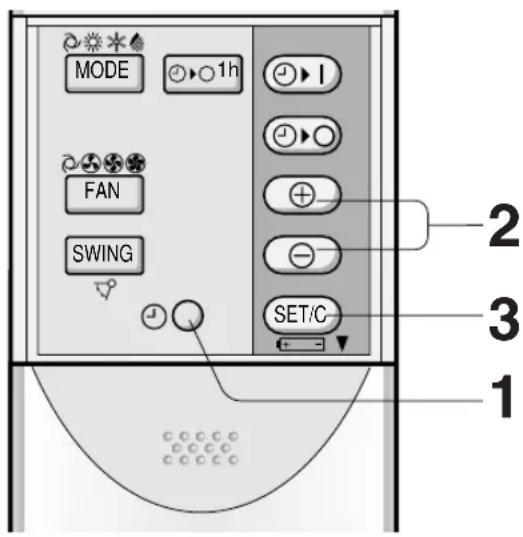

SAATİN AYARLANMASI

İki saat modu vardır: 12 saatlik mod veya 24 saatlik mod.

Örnek: Öğleden sonra saat 5

Saat Gösterge
12 staatlik mod PM 5:00
24 staatlik mod 17:00

1 12 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine bir kez basın. 24 saatlik modu ayarlamak için ilk aşamada SAAT düğmesine iki kez basın. 2 Saati ayarlamak için ZAMAN İLERİ veya GERİ düğmesine basın.

Zamanı hızlı ileri veya geri almak için düğmeyi basılı tutun.

3 SET/C düğmesine basın. - Saatin çalıştığını göstermek için iki nokta (:) yanıp söner.

NOT:

• Zamanlayıcı çalışırken saat ayarlanamaz.

2

5

3

1

4

1

Çalışma modunu seçmek için MODE düğmesine basın.

OTOMATİK ISITMA SOĞUTMA NEM ALMA

2

Çalıştırmayı başlatmak için AÇMA/KAPAMA düğmesine basın.

Ünite üzerindeki kırmızı ÇALIŞMA lambası ( ) yanar.

3

İstenen sıcaklığı ayarlamak için TERMOSTAT düğmesine basın. (Örnek: 1°C artırma)

• OTOMATİK ve NEM ALMA modlarında, klima tarafından otomatik olarak belirlenen sıcaklıktan 2°C daha yüksek ve 2°C daha düşük dereceler arasında 1°C kademelerle değiştirilebilir.
• SOĞUTMA ve ISITMA modlarında, sıcaklık 18 - 32°C arasında ayarlanabilir.

4

İstenen fan hızını ayarlamak için FAN düğmesine basın.

OTOMATİK DÜŞÜK ORTA YÜKSEK

• NEM ALMA modunda fan hızı OTOMATİK'e ayarlıdır ve değiştirilemez.

5

Üniteyi kapatmak için tekrar AÇMA/KAPAMA düğmesine basın.

• Ünite üzerindeki kırmızı İŞLETİM lambası (三) söner.

OTOMATİK MODU HAKKINDA BİLGİLER

OTOMATİK modunda sıcaklık ayarı ve mod, ünitenin devreye alındığı zamanki oda sıcaklığına ve dış sıcaklığa göre otomatik olarak seçilir.

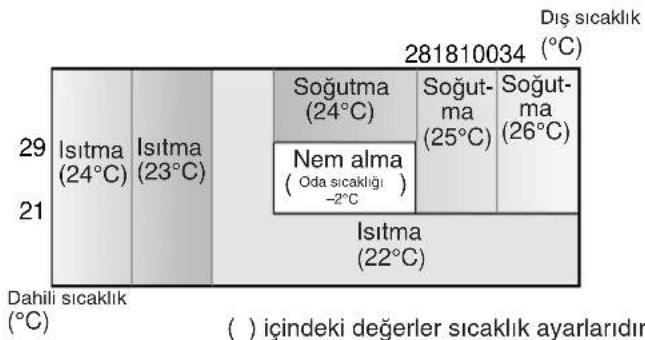

Modlar ve sıcaklık ayarları

İşletim sırasında, dış sıcaklık değişirse sıcaklık ayarları tablodaki gibi otomatik olarak kayar.

MOD DEĞİŞİKLİĞİ

Gündüzleri SOĞUTMA ve geceleri ISITMA gereken mevsimlerde veya oda sıcaklığının sıcaklık ayarından çok daha yüksek olmasını istediğiniz durumlarda, ek ısıtma donanımından dolayı mod, rahat oda sıcaklığını muhafaza etmek için otomatik olarak ISITMA ile SOĞUTMA modları arasında gidip gelir.

DÜŞEY HAVA AKIŞI

HAVA AKIŞ YÖNÜNÜ AYARLAMA

Uzaktan kumanda üzerindeki SWING düğmesine bir kez basın.

• Düşey ayarlı kanatçık, açısını sürekli değiştirir. Düşey ayarlı kanatçık istenen pozisyonda olduğunda tekrar SWING düğmesine basın.
• Düğmeye basıldığında kanatçıkların hareketi durur.
• Ayarlanan pozisyon hafızaya alınır ve bir sonraki işletimde otomatik olarak tekrar aynı pozisyona ayarlanır.

Ayar aralığı

SOĞUTMA ve NEM ALMA modu

ISITMA modu

Yerde durur Tavana asılıdır Yerde durur Tavana asılıdır

Damlama nedeniyle çiğlenmeyi önlemek için ayar aralığı SALINIM aralığından daha dardır.

Hava akışının zemine doğru yönlendirilebilmesi için aralık geniştir.

YATAY HAVA AKIŞI

Yatay ayarlı kanatçığı şekildeki gibi tutun ve hava akış yönünü ayarlayın.

Yerde durur

Tavana asılıdır

DİKKAT

Düşey ayarlı kanatçıkları elle ayarlamaya çalışmayın.

• Düşey ayarlı kanatçığın elle ayarlanması, ayar ile uzaktan kumanda kullanıldığında ünitenin hatalı çalışmasına sebep olabilir.
• Düşey ayarlı kanatçık, SOĞUTMA veya NEM ALMA modunda uzun süre en alçak konumda tutulursa çiğlenme olabilir.

Klimayı SOĞUTMA modunda uzun süre fan hızı "DÜŞÜK (●)" ayarında çalıştırırken yatay ayar kanatçığını en sağa veya en sola ayarlamayın.

Kanatçıklar üzerinde çiğlenme olabilir.

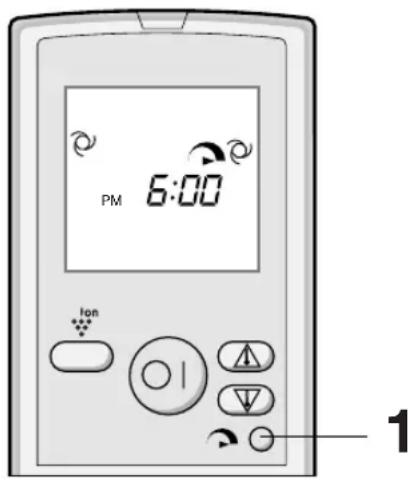

TAM GÜÇTE İŞLETİM

Bu işletimde, klima, eve geldikten hemen sonra kullanabilmeniz için odayı çok hızlı soğutmak amacıyla maksimum güçte çalışır.

1 TAM GÜÇTE işletimi devreye sokmak için, işletim sırasında TAM GÜÇ düğmesine basın.

• Uzaktan kumanda göstergesinde gösterilir.
• Sıcaklık göstergesi söner.

İPTAL ETMEK İÇİN

Tekrar TAM GÜÇ düğmesine basın.

TAM GÜÇTE işletim, işletim modu değiştirildiğinde veya ünite kapatıldığında da iptal olur.

NOT:

TAM GÜÇTE işletim sırasında sıcaklığı ayarlayamazsınız.

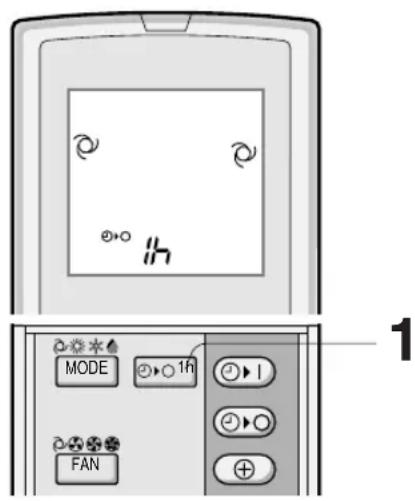

BİR SAAT SONRA KAPANMA AYARI devreye alındığında ünite bir saat çalışıp durur.

1 BİR SAAT SONRA KAPANMA düğmesine basın.

Uzaktan kumandada "Ogdu. Ünite üzerindeki turuncu ZAMANLAYICI lambası (yanar. - Ünite bir saat çalıştıktan sonra durur.

İPTAL ETMEK İÇİN

ZAMANLAYICI İPTAL (SET/C) düğmesine basın.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası (söner. Alternatif olarak AÇMA/KAPAMA düğmesine basarak üniteyi kapatın. Ünite üzerindeki kırmızı İŞLETİM lambası ( ve turuncu ZAMANLAYICI lambası (söner.

NOTLAR:

BİR SAAT SONRA KAPANMA AYARI, ZAMANLAYICIYI AÇMA ve ZAMANLAYICIYI KAPAMA fonksiyonlarına göre önceliğe sahiptir. - Ünite kapalıyken BİR SAAT SONRA KAPANMA ayarlanırsa, ünite, daha önce ayarlanmış koşulda bir saat çalışır. - Üniteyi, BİR SAAT SONRA KAPANMA AYARI devreye girmeden bir saat daha çalıştırmak isterseniz, ünite çalışırken BİR SAAT SONRA KAPANMA düğmesine tekrar basın. ZAMANLAYICIYI AÇMA ve/veya ZAMANLAYICIYI KAPAMA ayarlanırsa ZAMANLAYICI İPTAL düğmesi bütün ayarları iptal eder.

NOT:

Zamanlayıcıyı ayarlamadan önce saatin uygun şekilde ayarlanmasına dikkat edin.

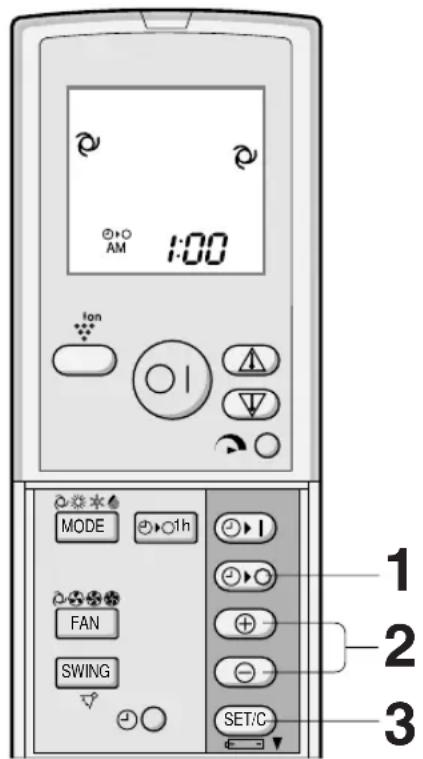

ZAMANLAYICIYI KAPAMA

1 ZAMANLAYICIYI KAPAMA ( ① düğmesine basın. 2 ZAMANLAYICIYI KAPAMA göstergesi yanıp söner; ZAMAN İLERİ veya GERİ düğmelerine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.) 3 Uzaktan kumandayı ünite üzerindeki sinyal alıcıya doğru tutun ve ZAMANLAYICI İPTAL (SET/C) düğmesine basın.

Ünite üzerindeki turuncu ZAMANLAYICI lambası (yanar. - Ünite sinyali aldığında bir bip sinyali verir.

ZAMANLAYICIYI KAPAMA FONKSİYONU HAKKINDA BİLGİLER

ZAMANLAYICIYI KAPAMA modu ayarlandığında siz uyurken odanın aşırı sıcak veya soğuk olmasını önlemek için sıcaklık ayarı otomatik olarak ayarlanır. (Otomatik Uyku fonksiyonu)

SOĞUTMA/NEM ALMA MODU:

Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 1°C yukarı çıkar.

ISITMA MODU:

Zamanlayıcı devreye alındıktan 1 saat sonra sıcaklık ayarı orijinal termostat ayarından 3°C aşağı iner.

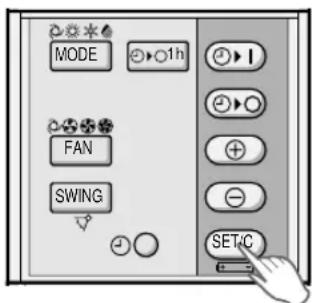

ZAMANLAYICI MODUNU İPTAL ETMEK İÇİN

ZAMANLAYICI İPTAL (SET/C) düğmesine basın.

Ünite üzerindeki turuncu ZAMANLAYICI lambası (⊕) söner. Uzaktan kumanda üzerinde saat gösterilir.

NOT:

ZAMANLAYICIYI AÇMA, ZAMANLAYICIYI KAPAMA ve BİR SAAT SONRA KAPANMA ayarlanırsa ZAMANLAYICI İPTAL (SET/C) düğmesi bütün ayarları da iptal eder.

ZAMAN AYARINI DEĞİŞTİRMEK İÇİN

Önce ZAMANLAYICI ayarını iptal edin ve sonra tekrar ayarlayın.

ZAMANLAYICI AÇMA

1. ZAMANLAYICIYI AÇMA düğmesine basın. 2. ZAMANLAYICIYI AÇMA göstergesi yanıp söner. ZAMAN İLERİ veya GERİ düğmesine basarak istenen zamanı ayarlayın. (Zaman 10 dakikalık aralıklarla ayarlanabilir.) 3. Uzaktan kumandayı ünite üzerindeki sinyal alıcıya doğru tutun ve ZAMANLAYICI AYAR (SET/C) düğmesine basın.

• Ünite üzerindeki turuncu ZAMANLAYICI lambası (④) yanar.
• Ünite sinyali aldığında bir bip sinyali verir.

4 işletim durumunu seçin.

• Ünite ayarlanan zamandan önce devreye girerek odanın programlanan zamanda istenen sıcaklığa ulaşmasına izin verir. (Uyanma fonksiyonu)

ZAMANLAYICIYI AÇMA VE KAPAMA FONKSİYONLARININ BİRLİKTE KULLANIMI

Zamanlayıcıyı AÇMA ve KAPAMA fonksiyonlarını birlikte kullanabilirsiniz.

Örnek:

İşletimi öğleden sonra 11:00'de durdurmak ve sabah 7:00'a kadar oda sıcaklığını istenen seviyeye getirmek için işletimi tekrar başlatmak (aynı mod ve sıcaklık ayarlarıyla).

1 ZAMANLAYICIYI KAPAMA'yı, ünite çalışırken 11:00 p.m.'e ayarlayın. 2 ZAMANLAYICIYI AÇMA'yı 7:00 a.m.'e ayarlayın.

ZAMANLAYICIYI AÇMA ve ZAMANLAYICIYI KAPAMA göstergeleri arasındaki ok ( veya hangi zamanlayıcının önce devreye gireceğini gösterir.

NOTLAR:

ZAMANLAYICIYI AÇMA ve ZAMANLAYICIYI KAPAMA fonksiyonlarını, üniteyi farklı sıcaklıklarda veya başka ayarlarda çalıştıracak şekilde programlayamazsınız. Zamanlayıcıların her biri diğerinden daha önce devreye girecek şekilde programlanabilir.

Klimanın içindeki plazma kümesi iyon oluşturucusu odaya artı ve eksi plazma kümesi iyonları bırakır.

Havaya bırakılan yaklaşık aynı sayıdaki artı ve eksi iyon, havadaki nemi biraz azaltır.

PLASMACLUSTER'IN İŞLETİMİ

1 İşlem sırasında PLASMACLUSTER düğmesine basın.

Uzaktan kumandada "Ion" görülür. - Ünitedeki mavi PLASMACLUSTER lambası yanar.

İPTAL ETMEK İÇİN

PLASMACLUSTER düğmesine tekrar basın. - Ünite üzerindeki PLASMACLUSTER lambası söner.

NOTLAR:

• PLASMACLUSTER işleminin kullanımı hatırlanır ve klimayı bir sonraki açışınızda aktif hale gelir.
• PLASMACLUSTER lambasını söndürmek için DISPLAY düğmesine basın.
• Ünite çalışmıyorken PLASMACLUSTER düğmesine basıldığında, PLASMACLUSTER işlemi, yanında klima (örneğin ISITMA veya SOĞUTMA) modu olmadan gerçekleştirilir. Uzaktan kumandanın mod sembolü söner ve fan hızı OTOMATİK ayarlanamaz.

Uzaktan kumanda bulunmadığı zaman bu modu kullanın.

AÇMAK İÇİN

İnce bir çubuk kullanarak gösterge panelindeki AUX. düğmesine basın.

Ünite üzerindeki kırmızı İŞLETİM lambası yanar ve ünite OTOMATİK modda çalışmaya başlar. Fan hızı ve sıcaklık ayarı OTOMATİK'e ayarlanır.

KAPATMAK İÇİN

AUX. düğmesine tekrar basın. - Ünite üzerindeki kırmızı İŞLETİM lambası söner.

NOT:

Normal çalışma sırasında AUX. düğmesine basılırsa ünite kapanır.

BAKIM

Herhangi bir bakım uygulamadan önce elektrik kablosunu prizden çıkarın ve devre kesiciyi kapatın.

ÜNİTENİN VE UZAKTAN KUMANDANIN TEMİZLENMESİ

• Yumuşak bir bezle silin.
• Üzerlerine doğrudan su sıçratmayın veya dökmeyin. Su elektrik çarpmasına veya ekipman hasarına yol açabilir.
• Sıcak su, tiner, aşındırıcı tozlar veya güçlü çözücüler kullanmayın.

KLİMA İŞLETİM MEVSİMİNDEN SONRA BAKIM

1. Mekanizmanın iyice kurumasına izin vermek için üniteyi yaklaşık yarım gün 32°C sıcaklık ayarında SOĞUTMA modunda çalıştırın. 2. Üniteyi durdurun ve fişini çekin. Klima için ayrı bir devre kesiciniz varsa bunu kapatın. 3. Filtreleri temizleyin ve tekrar yerine takın.

KLİMA İŞLETİM MEVSİMİNDEN ÖNCE BAKIM

1. Hava filtresinin kirli olmamasına dikkat edin. 2. Hava girişinde ve çıkışında engel bulunmamasına dikkat edin. 3. Dış montaj zemininde periyodik olarak aşınma kontrolü yapın ve ünitenin yerinde sağlam durduğundan emin olun.

FİLTRELERİN TEMİZLENMESİ

Hava filtreleri iki haftada bir temizlenmelidir.

1. ÜNİTEYİ KAPATIN 2. GİRİŞ IZGARASINI AÇ

1. Durdurucuları sola kaydırın (OPEN).

Her giriş ızgarası için iki durdurucu sunulmuştur.

2 Hafifçe çekin ve giriş ızgarasını açın.

3 HAVA FİLTRELERİNİ SÖKÜN

Hava filtresindeki her iki çıkıntıyı da hafifçe itin ve filtreleri çengelden çıkarın.

4 HAVA FİLTRELERİNİ TEMİZLEYİN

Elektrikli süpürgeyle tozunu alın. Filtreler kirliyse ılık su ve yumuşak deterjanla yıkayın. Yerine takmadan önce filtreleri gölgede kurutun.

5 HAVA FİLTRELERİNİ TEKRAR TAKIN

Ön tarafı aşağı indirin ve filtreleri tekrar eski yerlerine takın. Çengelleri sağlam bir şekilde bastırın.

6 GİRİŞ IZGARASINI KAPATIN

Durdurucuları sağa kaydırın (CLOSE ▷) ve giriş ızgarasını kilitleyin.

Aşağıdaki koşullar ekipmanın hatalı çalıştığını göstermez.

ÜNTENIN ÇALİSMAMASI Unite kapatildıktan hemen sonra açilirsa calismaz. Unite mod要考虑rdikten hemen sonra calismaz. Bu, dahili mekanizmaları korumak ileindir. Ünteyi calistirmak ile 3 dakı bekleyin.	TISLAMA Yumusak tislama sesi, üntenin ilnde akan soğutma gazınin sesidir.
	SU BUHARI · SOğUTMA ve NEM ALMA modunda bazen odani hava sicalsı,) ile üntenen çikan havanın sicalsı,)arasındaki fark nedeniyle hava çkı,)nda su buhariGPCülebilir. · ISITMA modunda, buz çözme sirasında ile üntenen disari su buhari akı Olabilir.
ÜNTENIN SICAK HAVA ÜFLEMEMESI Unite on isitma veya buz,...çozme konumundadır.
KOKULAR Ünteden, ünteye giren halı veya mobilya kokuları ve montajın ilk zamanlarında klimanın,...çparçalın kokuları gelebilir.	DIŞ ÜNTENIN DURMAMASI Isletim durduktan sonra,...ünite fani yaklaşık bir dakı daha,...donerek ünteyi soğtur.
ÇiTIRTI Unite bir,...cırtı sesi,...cikarabilir. Bu ses, on panelin,...surdünmesinden ve sicalsı,...değ,isimi nedeniyle genleşen veya,...baglanan,...diger elemanlardan gelir.
	PLASMACLUSTER'IN HAVA ÇIKISINDAN YAYILAN KOKU Bu, plazma,...kümesi,...yon oluzturucusunun,...uretti,...ozon kokusudur. Ozonun,...yogun,...guk,...çok,...azdir,,...sag,...üz,...üzerinde,...ektisi,...yoktur. Havaya,...yak,...an,...ozon,...kisa,...süre,...ay,...ir ve,...odadaki,...yogun,...gu artmaz.
ALCAK BIR VIZILTIDUYULUR Bu, ünte plazma,...kümesi,...yonlari,...yayarken,...çkan sestir.

Ünite hatalı çalışıyor gibi görünürse servis çağırmadan önce aşağıdaki hususları kontrol edin.

ÜNITE ÇALİŞMAZSA

Devre keseçınin ya da sigortanın atmılı olup olmadıyın kontrl edin.

UNITE ODAYI ETKİN ŞEKİLDE ISITMAZ YA DA SOĞUTMAZSA
Filtreleri kontrol edin. Kırliyse temizleyin.	Düzüniteyi kontrol ederek hava,girisiin veya çkışınin:tikali olmadiğindan emin olun.	Termostatin uygun ayarlı olupolmadıyın kontrol edin.
Pencerelerin ve kapilarin siki kapalı olmasına dikkat edin.	Odada;cokayo insan bulun-ması üntenin istenen sicodeláulasını onler.	Odada,isı üretenbir cihaz bulunp bulunmadiğincı kontrol edin.

UNITE UZAKTAN KUMANDA SİNYALİNİ ALMAZSA
Uzaktan kumandanın pillerinin eskı veya zahlı füz olup olmadışıntkontrol edin.	Uzaktan kumandaşkıntenin sin-yal alcına.Doğru tutarak tekrarsinyal gondermeyi deneyin.	Uzaktan kumandanın pillerinin kutuplarınin uygün)ynde olup olmadışıntkontrol edin.

Gösterge paneli üzerindeki İŞLETİM lambası ile ZAMANLAYICI lambası yanıp söndüğünde servis çağırın.
