BEDIENUNGSANLEITUNG GSXP24FR SHARP

LES MODES AUTO ET SEC

NETTOYER L’APPAREIL ET LA TELECOMMANDE

A. Entsorgungsinformationen für Benutzer aus Privathaushalten

1. In der Europäischen Union

Achtung: Werfen Sie dieses Gerät zur Entsorgung bitte nicht in den normalen Hausmüll ! Gemäß einer neuen EU-Richtlinie, die die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektro- und Elektronikgeräten vorschreibt, müssen elektrische und elektronische Altgeräte getrennt entsorgt werden. Nach der Einführung der Richtlinie in den EU-Mitgliedstaaten können Privathaushalte ihre gebrauchten Elektro- und Elektronikgeräte nun kostenlos an ausgewiesenen Rücknahmestellen abgeben*. In einigen Ländern* können Sie Altgeräte u.U. auch kostenlos bei Ihrem Fachhändler abgeben, wenn Sie ein vergleichbares neues Gerät kaufen. *) Weitere Einzelheiten erhalten Sie von Ihrer Gemeindeverwaltung. Wenn Ihre gebrauchten Elektro- und Elektronikgeräte Batterien oder Akkus enthalten, sollten diese vorher entnommen und gemäß örtlich geltenden Regelungen getrennt entsorgt werden. Durch die ordnungsgemäße Entsorgung tragen Sie dazu bei, dass Altgeräte angemessen gesammelt, behandelt und verwendet werden. Dies verhindert mögliche schädliche Auswirkungen auf Umwelt und Gesundheit durch eine unsachgemäße Entsorgung.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung dieses Geräts. Für die Schweiz: Gebrauchte Elektro- und Elektronikgeräte können kostenlos beim Händler abgegeben werden, auch wenn Sie kein neues Produkt kaufen. Weitere Rücknahmesysteme finden Sie auf der Homepage von www.swico.ch oder www.sens.ch.

. Entsorgungsinformationen für gewerbliche Nutzer

1. In der Europäischen Union

Wenn Sie dieses Produkt für gewerbliche Zwecke genutzt haben und nun entsorgen möchten: Bitte wenden Sie sich an Ihren SHARP Fachhändler, der Sie über die Rücknahme des Produkts informieren kann. Möglicherweise müssen Sie die Kosten für die Rücknahme und Verwertung tragen. Kleine Produkte (und kleine Mengen) können möglicherweise bei Ihrer örtlichen Rücknahmestelle abgegeben werden. Für Spanien: Bitte wenden Sie sich an das vorhandene Rücknahmesystem oder Ihre Gemeindeverwaltung, wenn Sie Fragen zur Rücknahme Ihrer Altgeräte haben.

2. In anderen Ländern außerhalb der EU

Bitte erkundigen Sie sich bei Ihrer Gemeindeverwaltung nach dem ordnungsgemäßen Verfahren zur Entsorgung dieses Geräts.

Achtung: Ihr Produkt trägt dieses Symbol. Es besagt, dass Elektro- und Elektronikgeräte nicht mit dem Haushaltsmüll entsorgt, sondern einem getrennten Rücknahmesystem zugeführt werden sollten.DEUTSCH D-1 DEUTSCH

• WICHTIGE SICHERHEITSHINWEISE ......D-1• ZUSÄTZLICHE ANMERKUNGEN ZUMBETRIEB....................................................D-3• ENERGIESPARTIPPS...............................D-3• TEILEBEZEICHNUNGEN ..........................D-4• VERWENDUNG DER FERNBEDIENUNG ...D-6• GRUNDLAGEN DES BETRIEBS...............D-8• EINSTELLUNG DERLUFTSTROMRICHTUNG ..........................D-10• VOLLLEISTUNGSBETRIEB ......................D-11 INHALT
• EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER ........................................D-11• BETRIEB MIT DEM ZEITSCHALTER........D-12• TIPPS ZUM PLASMACLUSTER-BETRIEB....................................................D-14• PLASMACLUSTER-BETRIEB ...................D-14• HILFSBETRIEB .........................................D-15• WARTUNG.................................................D-15• BEVOR SIE DEN KUNDENDIENSTRUFEN.......................................................D-17

WARNHINWEISE ZUM BETRIEB

Ziehen Sie nicht am Netzkabel und deformieren Sie es nicht. Das Ziehen am Netzkabel sowiedessen Missbrauch kann zu einer Beschädigung des Gerätes führen und einen elektrischenSchlag verursachen. Zur Vermeidung von Gesundheitsschäden sollten Sie Ihren Körper nicht über einen längerenZeitraum hinweg dem kalten Luftstrom aussetzen. Dies könnte Ihren Ge-sundheitszustandbeeinträchtigen. Stellen Sie bei der Verwendung des Klimagerätes für Säuglinge, Kinder, ältere, bettlägerige oderbehinderte Personen unbedingt sicher, dass die Raumtemperatur für die sich im Raum befindlichenPersonen angemessen ist. Stecken Sie keinerlei Gegenstände in das Gerät hinein. Dies könnte aufgrund derHochgeschwindigkeitslüfter Verletzungen verursachen. Das Klimagerät muss auf jeden Fall geerdet werden. Schließen Sie den Erdungsdraht nicht anGas- oder Wasserleitungen, an Blitzableitern oder Telefonerdkabeln an. Eine unvollständigeErdung könnte einen elektrischen Schlag verursachen. Wenn mit dem Klimagerät irgendwelche Unregelmäßigkeiten auftreten (z. B. Brandgeruch), mussder Betrieb sofort beendet und der Leistungsschalter auf OFF gestellt werden. Das Gerät sollte entsprechend den nationalen Installationsvorschriften installiert werden. Einfalscher Kabelanschluss kann eine Überhitzung des Netzkabels, des Netzsteckers oder derSteckdose und damit einen Brand verursachen. Wenn das Netzkabel beschädigt ist, muss es zur Vermeidung von Gefahren entweder vomHersteller, von dessen Servicepartner oder von einer anderen gleichermaßen qualifiziertenPerson ausgetauscht werden. Tauschen Sie das Netzkabel ausschließlich gegen den vomHersteller angegebenen Netzkabeltyp aus.

SICHERHEITSHINWEISE ZUR INSTALLATION/

ZUM AUSBAU/ZUR REPARATUR

• Versuchen Sie nicht, das Gerät selbst zu installieren/auszubauen/zu reparieren. Fehlerhaftdurchgeführte Arbeiten können einen elektrischen Schlag, eine Wasserleckage, einen Brand usw.verursachen. WICHTIGE SICHERHEITSHINWEISE Vielen Dank für den Kauf dieses SHARP-Erzeugnisses. Bitte lesen Sie sich dieseBedienungsanleitung sorgfältig durch, bevor Sie das Klimagerät betreiben.WICHTIGE SICHERHEITSHINWEISE

SICHERHEITSHINWEISE ZUM BETRIEB

Öffnen Sie regelmäßig ein Fenster oder eine Tür, um den Raum zu lüften, und das insbesondere dann, wenn Sie mit Gas betriebene Geräte verwenden. Eine unzureichende Belüftung kann einen Sauerstoffmangel verursachen.

Bedienen Sie die Tasten nicht mit nassen Händen. Dies könnte einen elektrischen Schlag verursachen.

Aus Sicherheitsgründen sollte der Leistungsschalter ausgeschaltet sein, wenn das Gerät über einen längeren Zeitraum nicht verwendet wird.

Überprüfen Sie den Montagerahmen für das Außengerät regelmäßig auf Verschleiß und richtigen, festen Sitz.

Legen Sie keinerlei Gegenstände auf das Außengerät und betreten Sie es nicht. Der Gegenstand oder die Person könnten in das Gerät hinein- bzw. hinunterfallen; dadurch könnten Beschädigungen bzw. Verletzungen verursacht werden.

Dieses Gerät wurde ausschließlich für den Hausgebrauch hergestellt und darf nicht für Einrichtungen wie zum Beispiel eine Hundehütte oder ein Gewächshaus zur Aufzucht von Tieren oder Pflanzen verwendet werden.

Stellen Sie keinen mit Wasser gefüllten Behälter auf das Gerät. Beim Eintreten von Wasser in das Gerät könnten die elektrischen Isolierungen Schaden nehmen und einen elektrischen Schlag verursachen.

Blockieren Sie weder die Lufteinlass- noch Luftauslassöffnungen des Gerätes. Dies könnte einen erheblichen Leistungsabfall des Gerätes sowie Störungen zur Folge haben.

Vor der Durchführung von Wartungs- oder Reinigungsarbeiten müssen in jedem Fall der Betrieb gestoppt und der Leistungsschalter ausgeschaltet werden. Da im Inneren des Gerätes ein Lüfter läuft, könnten Sie sich ansonsten Verletzungen zuziehen.

Verspritzen bzw. verschütten Sie kein Wasser direkt über dem Gerät. Wasser kann sowohl einen elektrischen Schlag als auch eine Beschädigung des Gerätes verursachen.

Dieses Gerät ist nicht für die unbeaufsichtigte Verwendung durch Kleinkinder oder hilflose Personen ausgelegt. Kleinkinder sollten beaufsichtigt werden, um auszuschließen, dass sie dieses Gerät als Spielzeug verwenden.

VORSICHTSMASSNAHMEN ZUR AUFSTELLUNG/

• Schließen Sie das Klimagerät unbedingt an ein Netz mit der angegebenen Spannung und Frequenz an. Der Anschluss an ein Netz mit der falschen Voltzahl und Frequenz kann zu einer Beschädigung des Gerätes führen und möglicherweise sogar einen Brand verursachen.

• Installieren Sie das Gerät nicht an einem Ort, an dem möglicherweise Gas ausläuft. Dies könnte einen Brand verursachen. Installieren Sie das Gerät an einem Ort, an dem in der Luft nur geringe Mengen an Staub, Rauch und Feuchtigkeit vorhanden sind.

• Verlegen Sie den Ablaufschlauch gerade, um einen sanften Ablauf sicherzustellen. Ein unzureichender Ablauf kann den Raum, die Möbel usw. feucht werden lassen.

• Stellen Sie je nach Aufstellungsort sicher, dass ein Kriechstromschutz oder Leistungsschalter installiert ist, um einen elektrischen Schlag zu vermeiden. D-2DEUTSCH INNENTEMP. AUSSENTEMP.KÜHLENobere Grenze32°C TK 43°C TK23°C FK -untere Grenze21°C TK 21°C TK15°C FK -HEIZENobere Grenze27°C TK 24°C TK- 18°C FKuntere Grenze20°C TK –7°C TK- –8°C FK

ZUSÄTZLICHE ANMERKUNGEN ZUM BETRIEB

BETRIEBSTEMPERATUREN

• Eine eingebauteSchutzvorrichtung sperrt denGerätebetrieb, wenn derentsprechendeTemperaturbereich überschrittenwird.• Am Luftauslass kann sichKondenswasser bilden, wenndas Gerät bei einerLuftfeuchtigkeit von mehr als 80Prozent kontinuierlich in derBetriebsart KÜHLEN oderTROCKNEN läuft.TK = Trockenkugel FK = FeuchtkugelWährend der kalten Jahreszeit ist der Kühlbetrieb durch die integrierte Winter-Kühlfunktion verfügbar.Die untere Grenze der Außentemperatur liegt bei -10 ºC T.T.(Hinweis: Je nach Bedingungen wird u. U. die integrierte Schutzvorrichtung aktiviert, wenn dieAußentemperatur unter 21 ºC T.T. fällt.)

BEI EINEM STROMAUSFALL

Dieses Klimagerät verfügt über eine Reservefunktion, um Einstellungen im Falle eines Stromausfalls zuspeichern.Nach Ende des Stromausfalls startet das Gerät wieder mit den Einstellungen, die vor dem Stromausfallaktiviert waren. Die einzige Ausnahme bilden die Zeitschalter-Einstellungen.Falls vor dem Stromausfall Zeitschalter-Einstellungen durchgeführt worden sind, müssen diese erneuteingestellt werden. VORHEIZFUNKTION Bei der Betriebsart HEIZEN startet der Innenlüfter nach dem Einschalten des Gerätes möglicherweise erstnach zwei bis fünf Minuten, um zu verhindern, dass kalte Luft aus dem Gerät geblasen wird. ENTEISUNGSFUNKTION

• Wenn sich während der Betriebsart HEIZEN auf dem Wärmeaustauscher im Außengerät Eis bildet, liefertein automatischer Enteiser ca. 5 bis 10 Minuten Wärme, um das Eis zu beseitigen. Während derEnteisung laufen die Innen- und Außenlüfter nicht.• Nach Beendigung der Enteisung setzt das Gerät automatisch seinen Betrieb in der HEIZEN-Betriebsartfort. HEIZLEISTUNG
• Das Gerät ist mit einer Wärmepumpe ausgestattet, die Wärme aus der Außenluft herauszieht und an denRaum abgibt. Daher hängt die Heizleistung in hohem Maß von der Außentemperatur ab.• Wenn die Heizleistung aufgrund geringer Außentemperaturen reduziert ist, sollten Sie ein zusätzlichesHeizgerät einsetzen.• Es dauert eine Weile, um den ganzen Raum aufzuwärmen und zu heizen, denn dieses Gerät arbeitet nachdem Prinzip der zwangsweisen Luftumwälzung. D-3 ENERGIESPARTIPPS Bei Berücksichtigung der nachfolgend aufgeführten Tipps können Sie bei der Verwendung des Klimagerätes auf einfache Weise Energie sparen. STELLEN SIE DIE RICHTIGE TEMPERATUR EIN.
• Wenn im KÜHLEN-Betrieb das Thermostat 1°C höher als die gewünschte Temperatur eingestellt wirdund im HEIZEN-Betrieb 2°C niedriger, können Sie ca. 10 Prozent Strom sparen.• Wenn Sie die Temperatur beim Kühlen niedriger als erforderlich einstellen, erhöht sich der Stromverbrauch. VERMEIDEN SIE DIREKTES SONNENLICHT UND ZUGLUFT.
• Der Ausschluss von direktem Sonnenlicht während des Kühlens reduziert den Stromverbrauch.• Schließen Sie beim Kühlen und Heizen die Fenster und Türen. STELLEN SIE DIE RICHTUNG DES LUFTSTROMS ORDNUNGSGEMÄSS EIN, UM DIE BESTMÖGLICHE LUFTZIRKULATION ZU ERREICHEN. HALTEN SIE DEN FILTER SAUBER, UM EINEN MÖGLICHST LEISTUNGSFÄHIGEN BETRIEB SICHERZUSTELLEN. NUTZEN SIE DIE AUSSCHALTFUNKTION DES ZEITSCHALTERS VOLL AUS. TRENNEN SIE DAS NETZKABEL AB, WENN DAS GERÄT ÜBER EINEN LÄNGEREN ZEITRAUM HINWEG NICHT VERWENDET WIRD.
• Das Gerät verbraucht auch bei Nichtverwendung eine geringe Menge Strom.TEILEBEZEICHNUNGEN 1 Auslass (Luft) 2 Lamellen zur vertikalen Einstellung 3 Lamellen zur horizontalen Einstellung 4 Anzeigefeld 5 Luftfilter 6 Einlassgitter 7 Einlass (Luft) 8 Fernbedienung 9 BETRIEB-Lampe (rot

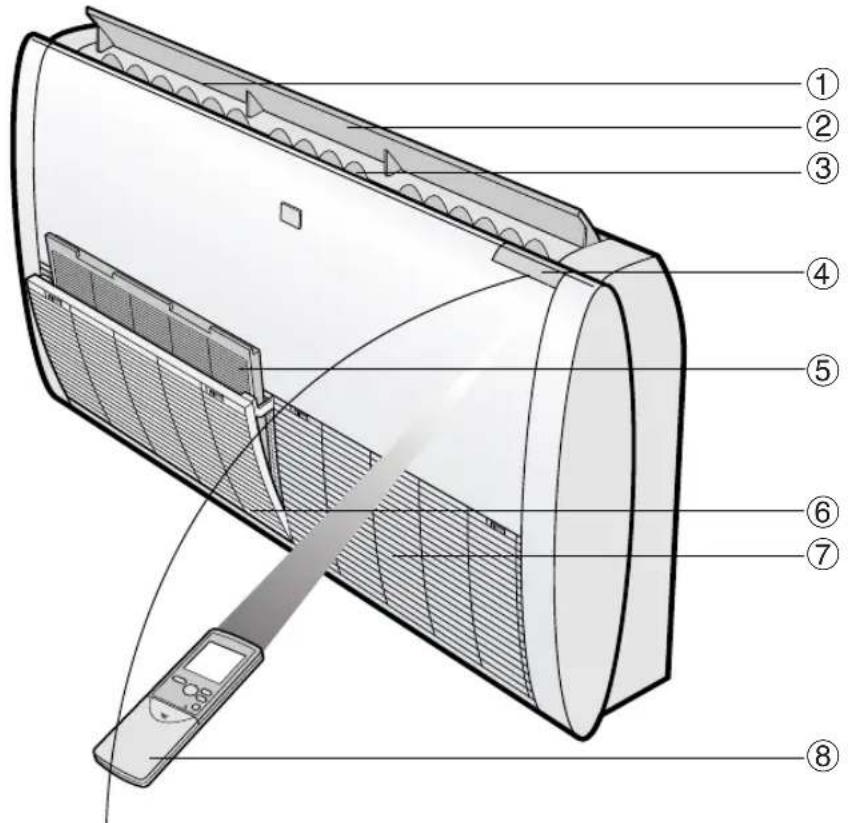

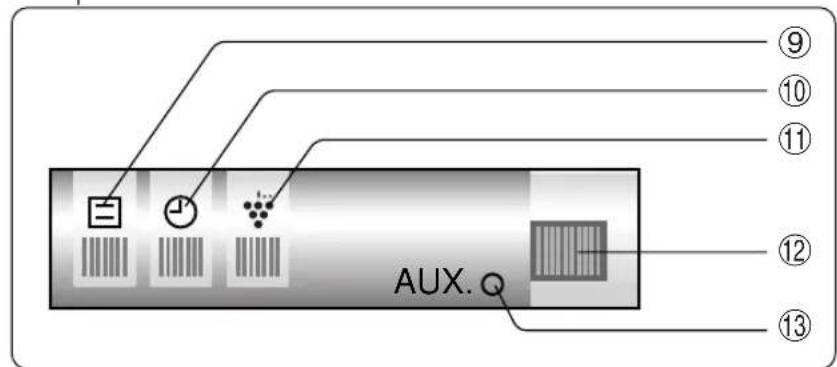

0 ZEITSCHALTER-Lampe (orange ) q PLASMACLUSTER-Lampe (blau) w EMPFÄNGER-Fenster e RESERVE-Taste (AUX.) ZIMMERGERÄT (bei der Installation am Boden) D-4 HINWEIS: Die neuesten Geräte können sich leicht von der obigen Darstellung unterscheiden. AUX.

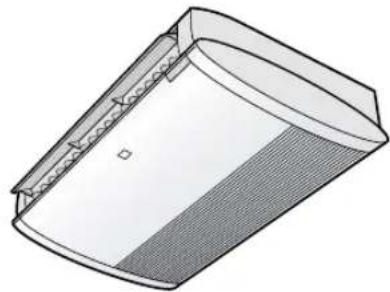

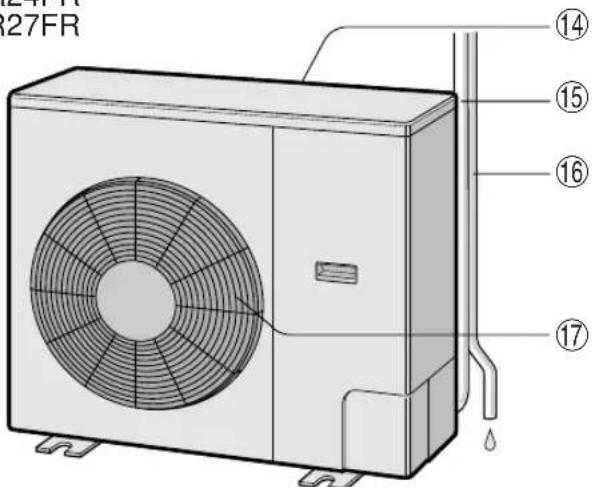

(bei der Installation an der Decke) r Einlass (Luft) t Verbindungskable und Kühlmittelrohr y Entwässerungsschlauch u Auslass (Luft) AUSSENGERÄT AE-X7FR AE-X9FR AE-X12FR GU-XR18FR GU-XR24FR GU-XR27FR

uDEUTSCH FERNBEDIENUNG 1 SENDER 2 ANZEIGE (Flüssigkristallanzeige) 3 PLASMACLUSTER-Taste 4 EIN-/AUS-Taste 5 THERMOSTAT-Taste 6 VOLLLEISTUNG-Taste 7 BETRIEBSART-Taste (MODE) 8 EIN-STUNDEN-AUSSCHALT- ZEITSCHALTER-Taste 9 ZEITSCHALTER-EIN-Taste (zur Einstellung der Einschaltzeit) 0 ZEITSCHALTER-AUS-Taste (zur Einstellung der Ausschaltzeit) q ZEITVORLAUF-Taste w ZEITRÜCKLAUF-Taste e LÜFTER-Taste (FAN) r ZEITSCHALTER-EINSTELL-/ABBRUCH- Taste (SET/C) t Das BATTERIEFACH befindet sich unter diesem Symbol. y UHR-Taste u SCHWUNG-Taste (SWING) g EINSCHALTZEIT/UHR Zur Anzeige der Einschaltzeit oder der aktu- ellen Uhrzeit. h AUSSCHALTZEIT Zur Anzeige der Ausschaltzeit oder Einstel- lung des Ein-Stunden-Ausschalt-Zeitschalters. D-5 i PLASMACLUSTER-SYMBOL o BETRIEBSSYMBOLE

: HEIZEN : TROCKNEN p THERMOSTATEINSTELLUNG FÜR DIE

BETRIEBSARTEN AUTOM. UND TROCKNEN

SWING FAN MODE SET/C 1h1 Entfernen Sie die Abdeckung derFernbedienung. Legen Sie Batterien in das Batte-riefach ein; achten Sie dabei aufdie richtige Ausrichtung der ±und — Polarität.• Wenn die Batterien richtig ein-gelegt worden sind, wird aufdem Display “AM 6:00” ange-zeigt. Setzen Sie die Abdeckung derFernbedienung wieder auf.

VERWENDUNG DER FERNBEDIENUNG

• Bei normaler Verwendung beträgt die Lebensdauer der Batterie ungefähr ein Jahr.• Verwenden Sie immer zwei neue Batterien desselben Typs, wenn Sie Batterienaustauschen.• Wenn die Fernbedienung nach dem Austausch der Batterien nicht ordnungsgemäßfunktioniert, nehmen Sie bitte die Batterien heraus und legen Sie sie nach ca. 30Sekunden wieder ein.• Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn Sie das Gerät übereinen längeren Zeitraum hinweg nicht verwenden. Richten Sie die Fernbedienung auf das Empfängerfenster des Haupt- gerätes und drücken Sie die gewünschte Taste. Beim Empfang des Sig- nals erzeugt das Gerät einen Piepton.
• Stellen Sie sicher, dass sichzwischen der Fernbedie-nung und dem Gerät keineVorhänge oder anderenGegenstände befinden.• Die Fernbedienung funktio-niert aus einer Entfernungvon bis zu 7 Metern.

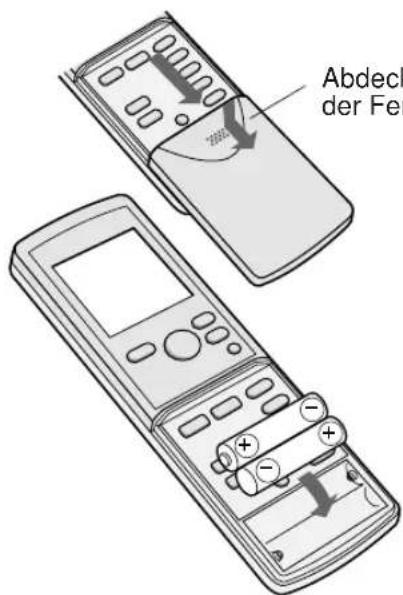

EINLEGEN DER BATTERIEN

VERWENDUNG DER FERNBEDIENUNG

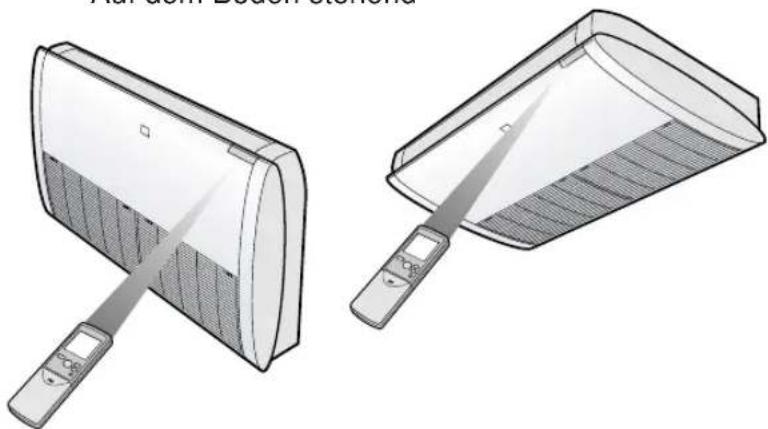

Auf dem Boden stehendVon der Decke hängend Verwenden Sie zwei AAA (R03)- Batterien.DEUTSCH D-7 VORSICHT

• Setzen Sie das Empfängerfenster keinem direkten Sonnenlicht aus, da sich dies negativ auf den Betrieb auswirken könnte. Falls direktes Sonnenlicht auf das Empfängerfenster fällt, schließen Sie bitte die Vorhänge, um das Licht am Eindringen zu hindern.

• Die Verwendung einer schnell startenden Leuchtstoffröhre im selben Raum kann die Übertragung des Signals möglicherweise stören.

• Das Gerät kann durch die von der Fernbedienung eines Fernsehgerätes, Videorecorders oder eines anderen im selben Raum verwendeten Gerätes gesendeten Signale beeinflusst werden.

• Lassen Sie die Fernbedienung weder in der Sonne noch in der Nähe einer Heizung liegen. Schützen Sie die Fernbedienung darüber hinaus vor Feuchtigkeit und Stößen, um sowohl Verfärbungen als auch eine Beschädigung der Fernbedienung zu verhindern.

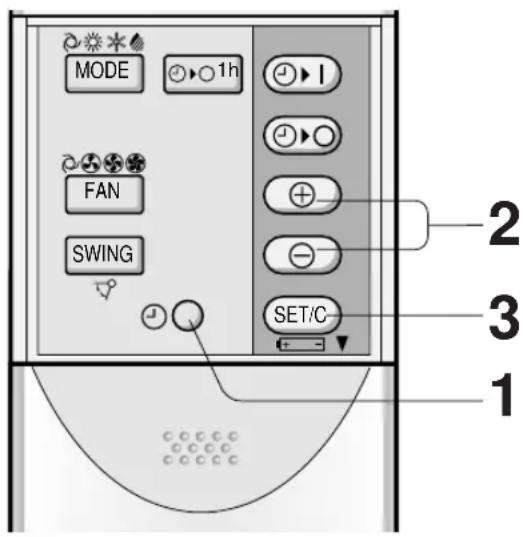

EINSTELLUNG DER AKTUELLEN UHRZEIT

Sie können zwischen zwei verschiedenen Einstellungen wählen: 12-Stunden-Anzeige und 24-Stunden-Anzeige.

Drücken Sie zur Einstellung der 12-Stun- den-Anzeige im ersten Schritt einmal die UHR-Taste. Drücken Sie zur Einstellung der 24-Stun- den-Anzeige im ersten Schritt zweimal die UHR-Taste.

Drücken Sie zur Einstellung der aktuellen Uhrzeit die ZEITVORLAUF- oder ZEIT- RÜCKLAUF-Taste.

• Halten Sie die Taste gedrückt, um die Zeit schnell vor- oder zurücklaufen zu lassen.

Drücken Sie die SET/C-Taste.

• Der Doppelpunkt (:) blinkt, um anzu- zeigen, dass die Uhr funktioniert. HINWEIS:

• Die aktuelle Uhrzeit kann nicht eingestellt werden, wenn der Betrieb des Zeitschal- ters programmiert wurde.

Beispiel: 17:00 Uhr Uhrzeit Anzeige 12-Stunden-Anzeige PM 5:00 24-Stunden-Anzeige 17:00 SWING FAN MODE SET/C 1hSWING FAN MODE SET/C

Drücken Sie zur Einstellung der gewünsch- ten Temperatur die THERMOSTAT-Taste.

• In den AUTOM.- undTROCKNEN-Betriebs-arten kann die Tempe-ratur in 1°C-Schrittengeändert werden, wo-bei sie 2°C über undbis zu 2°C unter dervom Klimagerät auto-matisch bestimmtenTemperatur liegenkann.• In der KÜHLEN- und HEIZEN-Betriebsart kanndie Temperatur innerhalb eines Bereichs von18 bis 32°C eingestellt werden.

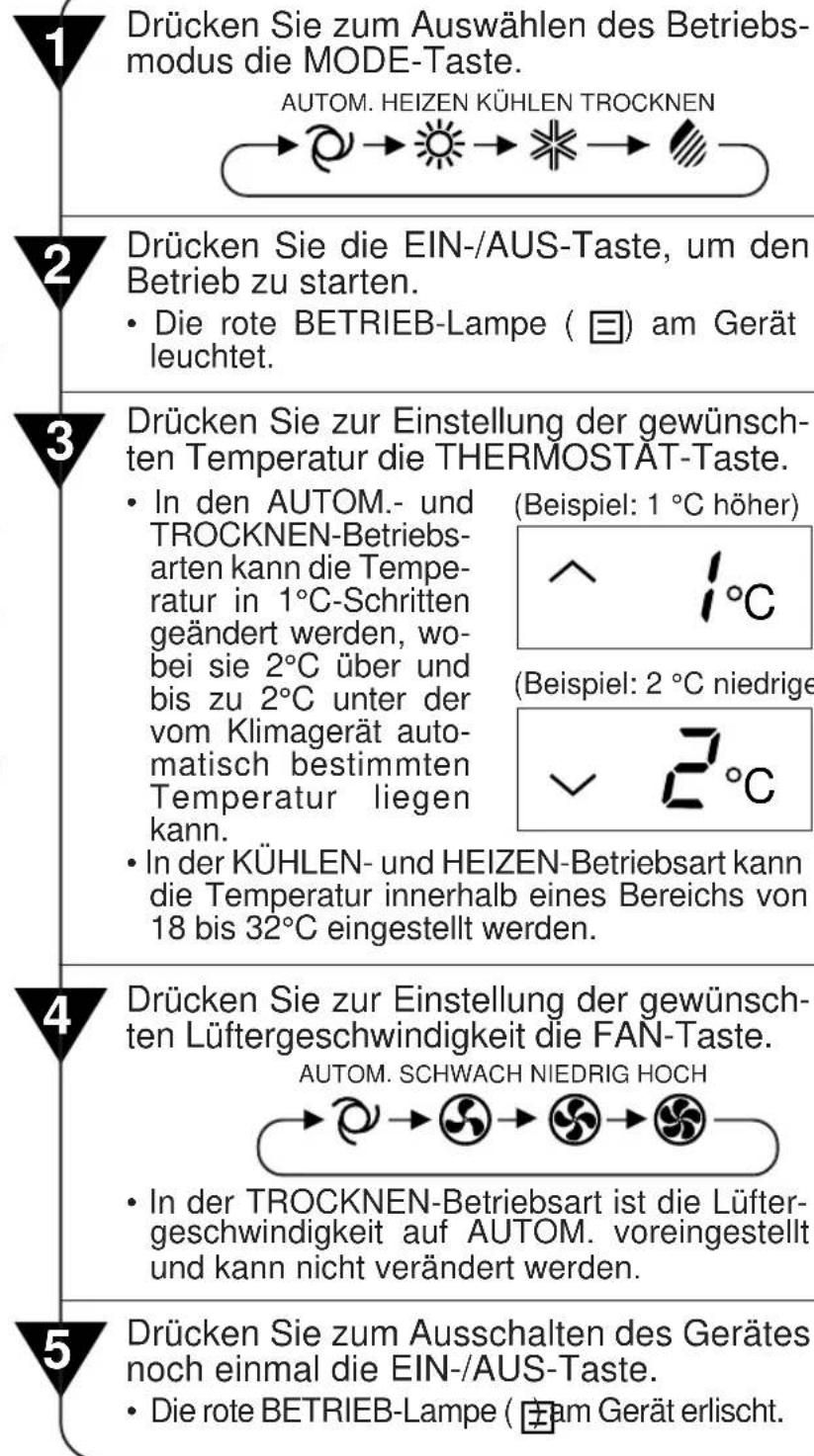

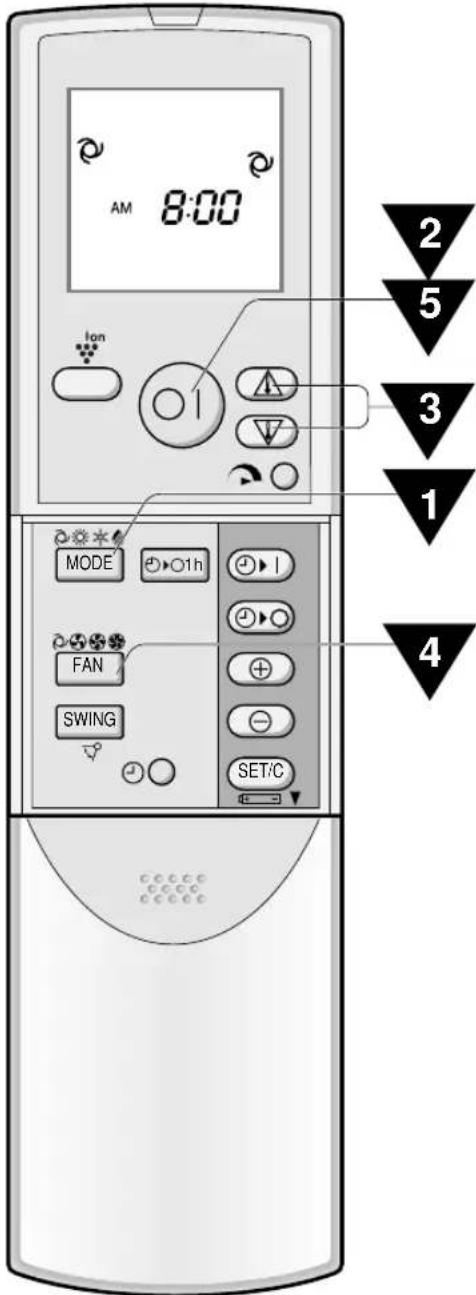

GRUNDLAGEN DES BETRIEBS

Drücken Sie die EIN-/AUS-Taste, um den Betrieb zu starten.

• Die rote BETRIEB-Lampe ( ) am Gerätleuchtet.

Drücken Sie zum Auswählen des Betriebs- modus die MODE-Taste.

AUTOM. HEIZEN KÜHLEN TROCKNEN

• In der TROCKNEN-Betriebsart ist die Lüfter-geschwindigkeit auf AUTOM. voreingestelltund kann nicht verändert werden. Drücken Sie zum Ausschalten des Gerätes noch einmal die EIN-/AUS-Taste.

Die rote BETRIEB-Lampe ( ) am Gerät erlischt. Drücken Sie zur Einstellung der gewünsch- ten Lüftergeschwindigkeit die FAN-Taste. AUTOM. SCHWACH NIEDRIG HOCH(Beispiel: 1 °C höher)(Beispiel: 2 °C niedriger)

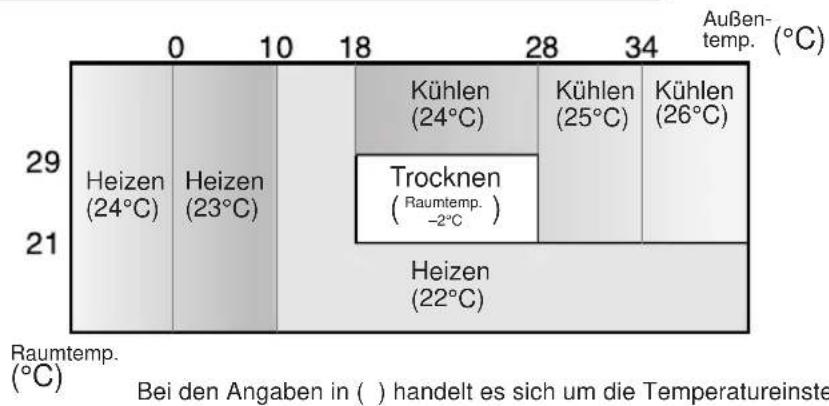

D-9 Wenn sich die Außentemperatur während des Betriebes verändert, ändern sich die Temperatureinstellungen wie in der Tabelle aufgeführt.

WECHSEL DER BETRIEBSART

In den Jahreszeiten, in denen Sie tagsüber die KÜHLEN- und in der Nacht die HEIZEN- Funktion benötigen, oder wenn die Raumtemperatur die Temperatur-Einstellung auf- grund eines zusätzlichen Heizgerätes extrem übersteigt, schaltet sich der Betrieb auto- matisch zwischen HEIZEN und KÜHLEN um, um eine angenehme Raumtemperatur beizubehalten. TIPPS ZUR BETRIEBSART AUTOM. In der AUTOM.-Betriebsart werden automatisch sowohl die Temperatur-Einstel- lung als auch die Betriebsart entsprechend der beim Einschalten des Gerätes herrschenden Raum- und Außentemperatur gewählt. Betriebsart- und Temperatureinstellungen Bei den Angaben in ( ) handelt es sich um die Temperatureinstellungen.Heizen(24°C)Heizen(23°C)Kühlen(24°C)Kühlen(25°C)Kühlen(26°C)Raumtemp. (°C) (°C) Außen-temp. Trocknen Raumtemp. –2°C Heizen(22°C)D-10

EINSTELLUNG DER LUFTSTROMRICHTUNG

VERTIKALER LUFTSTROM

RICHTIGE EINSTELLUNG DER LUFTSTROMRICHTUNG

Betriebsart HEIZEN Betriebsarten KÜHLEN und TROCKNEN Der Einstellbereich ist kleiner als derSCHWUNG-Bereich, um ein Tropfen desKondenswassers zu vermeiden.Der Bereich ist groß, damit der Luftstromdirekt auf den Boden gerichtet werdenkann. Halten Sie die horizontalen Ein- stellungslamellen wie nebenste- hend dargestellt fest und stellen Sie die Luftstromrichtung ein. Drücken Sie einmal die SWING-Taste auf der Fernbedienung.

• Die Lamellen für den vertikalen Luftstrom ändern ihren Winkel kontinuierlich. Drücken Sie die SWING-Taste noch einmal, sobald sich die senkrechten Einstellungslamellen in der gewünschten Position befinden.
• Die Lamellen beenden ihre Bewegung innerhalb des in der Abbildung aufgeführten Bereiches.• Die eingestellte Position wird gespeichert und bei der nächsten Inbetriebnahme des Gerä-tes automatisch wieder eingestellt. Einstellbereich VORSICHT Versuchen Sie niemals, die Lamellen für den vertikalen Luftstrom manuell einzustellen.
• Die manuelle Einstellung der vertikalen Einstellungslamellen kann eine Fehlfunktion verursachen,wenn die Einstellung schließlich mit Hilfe der Fernbedienung durchgeführt wird.• Wenn die Lamellen für die Einstellung des vertikalen Luftstroms in den Betriebsarten KÜHLENoder TROCKNEN über einen längeren Zeitraum auf die niedrigste Position eingestellt sind, kanndies zu Kondensation führen. Stellen Sie die horizontalen Lamellen nicht extrem nach rechts oder links, wenn Sie das Klimagerät in der KÜHLEN-Betriebsart mit der sanften Ventilatordrehzahl “SCHWACH

)” über einen längeren Zeitraum hinweg betreiben. An den Lamellen könnte sich Kondenswasser bilden. HORIZONTALER LUFTSTROM Auf dem BodenstehendVon der Decke hängendAuf dem BodenstehendVon der DeckehängendAuf dem BodenstehendVon der DeckehängendDEUTSCH D-11 VOLLLEISTUNGSBETRIEB Bei dieser Funktion arbeitet das Klimagerät mit maximaler Leistung, um den Raum so schnell abzukühlen oder zu erwärmen, dass Sie sich kurz nach Ihrem Eintreffen darin bei angenehmer Temperatur aufhalten können.

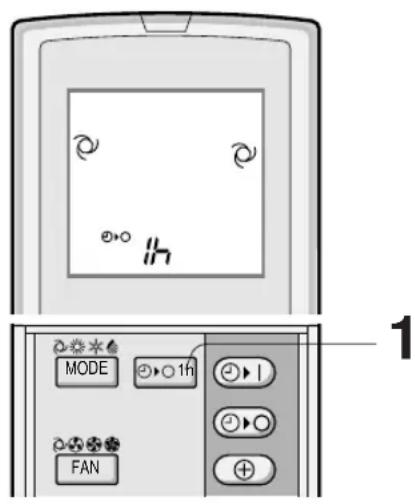

Drücken Sie die EIN-STUNDEN-AUSSCHALT-ZEIT- SCHALTER-Taste.

• Das Fernbedienung zeigt “ ” an.• Die orange ZEITSCHALTER-Lampe ( ) am Gerätleuchtet auf.• Das Gerät beendet seinen Betrieb nach einer Stunde. ABBRECHEN Drücken Sie die EIN-STUNDEN-AUSSCHALT-ZEIT- SCHALTER-Taste (SET/C).
• Die orange ZEITSCHALTER-Lampe ( ) am Geräterlischt. Oder schalten Sie das Gerät durch Drücken der EIN-/ AUS-Taste aus.
• Die rote BETRIEB-Lampe ( ) und die orange ZEIT-SCHALTER-Lampe ( ) am Gerät erlöschen.

Wenn die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebsart eingestellt ist, been- det das Gerät seinen Betrieb automatisch nach einer Stunde. EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER

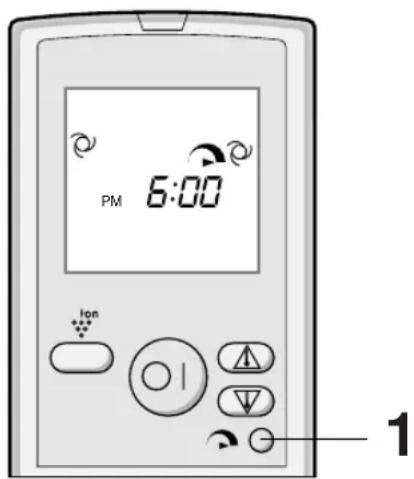

Drücken Sie zum Aktivieren der VOLLLEISTUNG- Betriebsart die VOLLLEISTUNG-Taste, während das Klimagerät in Betrieb ist.

• Die Fernbedienung zeigt “ ” an.• Die Temperaturanzeige erlischt. ABBRECHEN Drücken Sie noch einmal die VOLLLEISTUNG-Taste.
• Der VOLLLEISTUNG-Betrieb wird auch beim Ändernder Betriebsart oder nach Ausschalten des Gerätesabgebrochen. HINWEIS:
• Sie können die Temperatur oder die Lüfterdrehzahl nicht während der VOLLLEISTUNG-Betriebsart einstellen. HINWEISE:
• Die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebsart hat gegenüber der ZEIT-SCHALTER-EIN-und ZEITSCHALTER-AUS-Betriebsart Priorität.• Wenn die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebsart eingestellt wird, wäh-rend das Gerät außer Betrieb ist, arbeitet das Gerät eine Stunde lang unter den zuvor ein-gestellten Bedingungen.• Wenn Sie das Gerät vor dem Aktivieren der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Betriebsart eine weitere Stunde in Betrieb nehmen möchten, müssen Sie während desBetriebes noch einmal die EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER-Taste drücken.• Wenn ZEITSCHALTER-EIN und/oder ZEITSCHALTER-AUS eingestellt ist/sind, werdendurch Drücken der ZEITSCHALTER-ABBRUCH-Taste alle Einstellungen gelöscht.

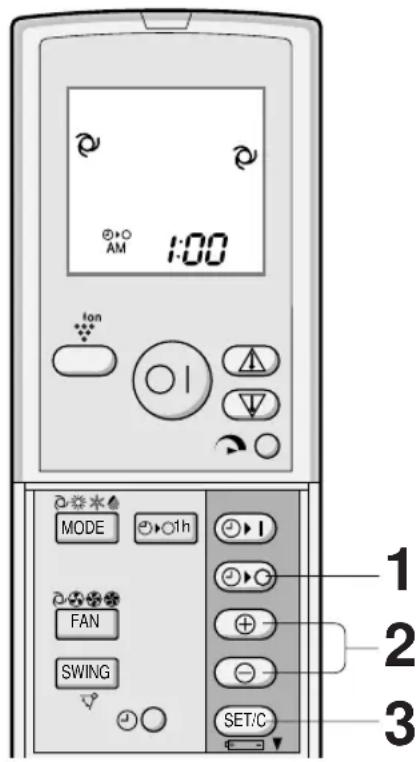

FAN MODE 1h1 Drücken Sie die ZEITSCHALTER-AUS-Taste

Die ZEITSCHALTER-AUS-Anzeige blinkt; drüc-ken Sie die ZEITVORLAUF- oder ZEITRÜCK-LAUF-Taste, um die gewünschte Zeit einzu-stellen. (Die Zeit kann in 10-Minuten-Schritteneingestellt werden.) Richten Sie die Fernbedienung auf das Empfänger-fenster am Gerät und drücken Sie die ZEIT-SCHALTER-EINSTELL-/ABBRUCH-Taste (SET/C).• Die orange ZEITSCHALTER-Lampe ( ) am Ge-rät leuchtet auf.• Beim Empfangen des Signals erzeugt das Geräteinen Piepton. HINWEIS: Stellen Sie vor der Einstellung des Zeitschalters sicher, dass die Uhr auf die richtige Uhrzeiteingestellt ist.

BETRIEB MIT DEM ZEITSCHALTER

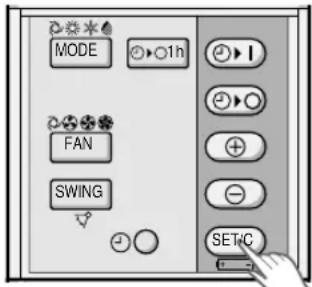

ZEITSCHALTER-AUS Löschen Sie zunächst die ZEITSCHALTER-Einstellung und stellen Sie sie dann erneut ein.ÄNDERN DER ZEITEINSTELLUNGABBRUCH DES ZEITSCHALTER-BETRIEBSDrücken Sie die ZEITSCHALTER-EINSTELL-/ABBRUCH-Taste (SET/C).• Die orange ZEITSCHALTER-Lampe ( ) amGerät erlischt.• Die aktuelle Uhrzeitwird auf der Fernbe-dienung angezeigt.TIPPS ZUM ZEITSCHALTER-AUS-BETRIEBWenn die ZEITSCHALTER-AUS-Be-triebsart eingestellt ist, wird die Temperaturautomatisch eingestellt, um zu verhindern,dass es im Raum extrem warm oder zukalt wird, während Sie schlafen (auto-matische Schlaffunktion).

• Wenn das Klimagerät eine Stunde gelaufenist, erhöht sich die Temperatureinstellung imVergleich zur ursprünglichen Temperatur-einstellung um 1°C. BETRIEBSART HEIZEN:
• Wenn das Klimagerät eine Stunde gelaufenist, verringert sich die Temperatureinstellungim Vergleich zur ursprünglichen Temperatur-einstellung um 3°C.

• Wenn die EINSCHALTZEIT, die AUSSCHALT-ZEIT oder der EIN-STUNDEN-AUSSCHALT-ZEITSCHALTER eingestellt ist, werden durchDrücken der ZEITSCHALTER-EINSTELL-/ABB-RUCH-Taste alle Einstellungen gelöscht. D-12 SWING FAN MODE SET/C SWING FAN MODE SET/C 1hDEUTSCH

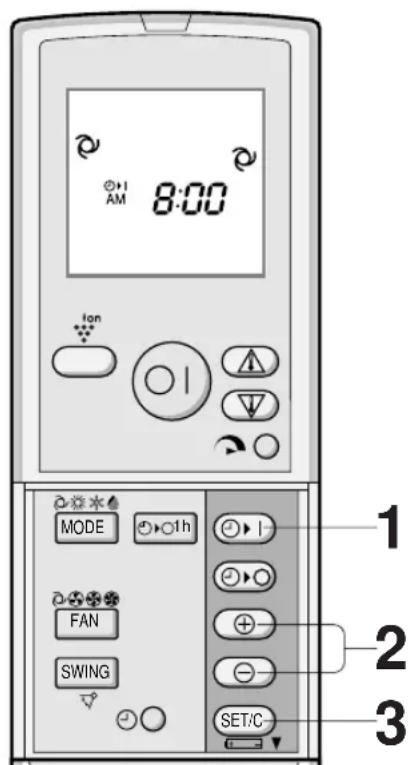

Drücken Sie die ZEITSCHALTER-EIN-Taste ( ).

Die ZEITSCHALTER-EIN-Anzeige blinkt; drücken Sie die ZEITVORLAUF- oder ZEITRÜCKLAUF-Tas- te, um die gewünschte Zeit einzustellen. (Die Zeit kann in 10-Minuten-Schritten eingestellt werden.)

Richten Sie die Fernbedienung auf das Empfän- gerfenster am Gerät und drücken Sie die ZEIT- SCHALTER-EINSTELL-/ABBRUCH-Taste (SET/C).

• Die orange ZEITSCHALTER-Lampe ( ) am Gerätleuchtet auf.• Beim Empfangen des Signals erzeugt das Gerät einenPiepton.

Wählen Sie die Betriebsbedingung.

• Das Gerät schaltet sich vor der eingestellten Zeit einund sorgt dafür, dass die gewünschteRaumtemperatur zur programmierten Zeit erreichtwird (Weckfunktion). Beispiel: Beenden des Betriebes um 23:00 Uhr und Wiederauf- nahme des Betriebes (mit derselben Betriebs- und Temperatureinstellung), um das Gerät um 7:00 Uhr ein- zuschalten:

Stellen Sie den ZEITSCHALTER-AUS während des Betriebes auf 11:00 p.m.

Stellen Sie den ZEITSCHALTER-EIN auf 7:00 a.m. Der Pfeil ( oder ) zwischen der Anzeige von ZEITSCHALTER-EIN und ZEITSCHALTER-AUS zeigt an, welche der programmierten Zeiten zuerst aktiviert wird. D-13 HINWEISE:

• Eine Programmierung des ZEITSCHALTER-EIN und des ZEITSCHALTER-AUS mit verschiedenenTemperatur- oder sonstigen Einstellungen ist nicht möglich.• Jeder der Zeitschalter kann so programmiert werden, dass er gegenüber dem anderen Priorität hat. Sie können ZEITSCHALTER-EIN und -AUS in Kombination verwenden.

KOMBINIERTE VERWENDUNG DES ZEITSCHALTER-EIN UND -AUS

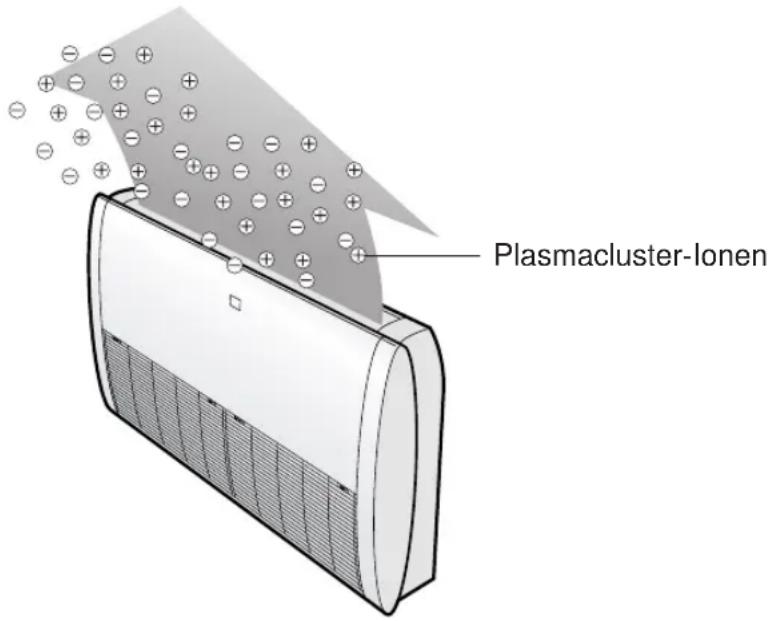

Der Plasmacluster-Ionengenerator im Klimagerät gibt positive und negative Plasmacluster-Ionen in den Raum frei. Etwa dieselbe Anzahl positiver und negativer Ionen, die in die Raumluft abgegeben werden,reduzieren einen Teil der in der Luft enthaltenen Schimmelpilze. PLASMACLUSTER-BETRIEB

Drücken Sie während des Betriebs die PLASMA- CLUSTER-Taste.

• Die Fernbedienung zeigt “ ” an.• Die blaue PLASMACLUSTER-Lampe am Gerät leuchtet. ABBRECHEN Drücken Sie noch einmal die PLASMACLUSTER- Taste
• Die PLASMACLUSTER-Lampe am Gerät erlischt. HINWEISE:
• Die Einstellung des PLASMACLUSTER-Betriebes wird gespeichert und nach dem nächstenEinschalten des Klimagerätes aktiviert.• Wenn die PLASMACLUSTER-Taste gedrückt wird, während das Gerät nicht in Betrieb ist, wirdder PLASMACLUSTER-Betrieb ohne Klimagerätbetrieb ausgeführt (z. B. HEIZEN oderKÜHLEN). Das Fernbedienungssymbol wird ausgeschaltet und die Lüfterdrehzahl kann nichtauf AUTOM. gestellt werden.Plasmacluster-IonenDEUTSCH WARTUNG Trennen Sie vor der Durchführung jeglicher Wartungsarbeiten unbedingt das Netz-kabel von der Netzsteckdose ab oder schalten Sie den Leistungsschalter aus.

WARTUNG NACH ENDE DER

Betreiben Sie die Einheit in derKÜHLEN-Betriebsart mit einerTemperatureinstellung von 32°Cüber einen halben Tag lang, da-mit der Mechanismus vollständigdurchgetrocknet wird. Beenden Sie den Betrieb und tren-nen Sie das Gerät vom Netz ab.Schalten Sie den Leistungsschal-ter aus, falls Sie einen solchenausschließlich für das Klimagerätinstalliert haben. Reinigen Sie die Filter und setzenSie sie anschließend wieder ein.

Stellen Sie sicher, dass die Luft-filter sauber sind. Stellen Sie sicher, dass wederLufteinlass noch Luftauslass bloc-kiert werden. Kontrollieren Sie die Befestigungdes Außengerätes regelmäßig aufVerschleiß und vergewissern Siesich, dass es fest angebracht ist. REINIGUNG DES GERÄTES UND DER FERNBEDIENUNG

• Wischen Sie beides mit einem weichen Tuch ab.• Verspritzen oder verschütten Sie kein Wasser direkt über dem Gerät, da dies einenelektrischen Schlag verursachen oder das Gerät beschädigen könnte.• Verwenden Sie für die Reinigung kein heißes Wasser, keinen Verdünner, keinScheuermittel und keine starken Lösungsmittel. D-15 HILFSBETRIEB Verwenden Sie diesen Betrieb, wenn die Fernbedienung nicht zur Verfügung steht. EINSCHALTEN Drücken Sie die AUX.-Taste auf dem An-zeigefeld mit Hilfe eines dünnen Stifts.• Die rote BETRIEB-Lampe ( ) am Gerätleuchtet und das Gerät startet seinen Betriebin der AUTOM.-Betriebsart.• Die Lüftergeschwindigkeit und die Tempe-ratureinstellung sind auf AUTOM. gestellt. AUSSCHALTEN Drücken Sie noch einmal die AUX.-Taste.• Die rote BETRIEB-Lampe ( ) am Geräterlischt. HINWEIS: Wenn Sie die AUX.-Taste während des Normalbetriebes drücken, schaltet sich dasGerät aus.

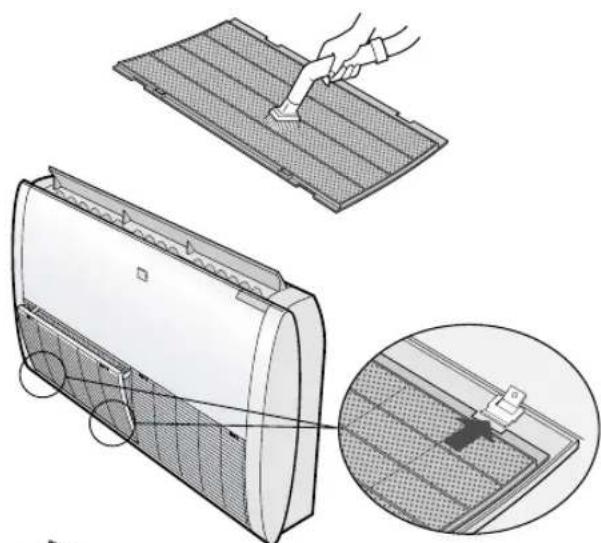

AUX.REINIGUNG DER FILTER

D-16 WARTUNG Die Luftfilter sollten alle zwei Wochen gereinigtwerden.

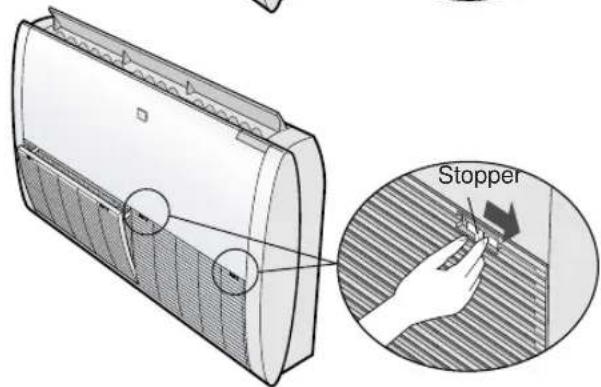

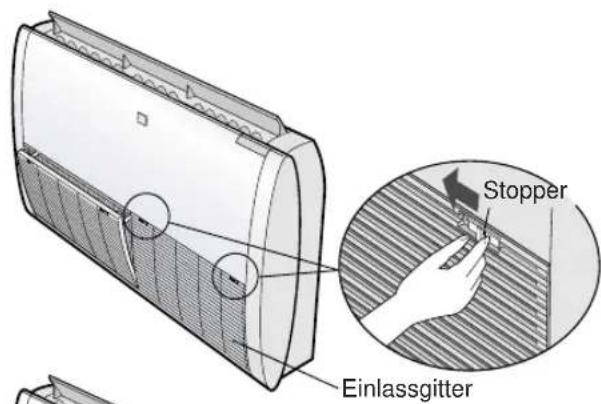

TER. 1 Schieben Sie die Stopper nach links (OPEN

Für jedes Einlassgitter gibt es zwei Stopper. 2 Ziehen Sie vorsichtig am Einlass- gitter und öffnen Sie es.

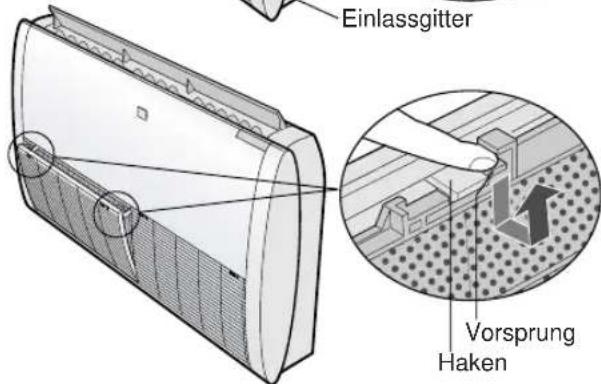

ENTFERNEN SIE DIE LUFTFILTER. Drücken Sie beide Vorsprünge auf den Luftfiltern leicht hinein und ent- haken Sie die Filter.

REINIGEN SIE DIE LUFTFILTER. Entfernen Sie den Staub mit einem Staubsauger. Sollten die Filter ver- schmutzt sein, können Sie sie mit warmem Wasser und einem milden Reinigungsmittel reinigen. Trocknen Sie die Filter vor dem Wiedereinbau im Schatten.

WIEDER EIN. Richten Sie die Vorderseite nach unten und installieren Sie die Filter wieder in ihrer ursprünglichen Posi- tion. Drücken Sie die Haken sicher hinein.

SCHLIESSEN SIE DAS EINLASSGITTER. Schieben Sie die Stopper nach rechts (CLOSE ) und verriegeln Sie das Einlassgitter. StopperEinlassgitterVorsprungHakenStopperDEUTSCH D-17

BEVOR SIE DEN KUNDENDIENST RUFEN

Die nachfolgend aufgeführten Zustände weisen nicht auf eine Fehlfunktion des Gerätes hin: DAS GERÄT LÄUFT NICHT. Das Gerät läuft nicht, wenn es direkt nach demAusschalten wieder eingeschaltet wird. Das Gerätläuft nicht direkt nach dem Ändern der Betriebsart.Dadurch wird der interne Mechanismus geschützt.Warten Sie 3 Minuten, bevor Sie das Gerät in Be-trieb nehmen.

Das Gerät heizt vor oder enteist. KNACKEN Möglicherweise wird vom Gerät ein Knacken pro-duziert. Dieses Geräusch entsteht durch die Reibungdes vorderen Bedienfeldes oder durch andereKomponenten, die sich aufgrund der Temperatur-veränderung ausdehnen. GERÜCHE In das Gerät und die inneren Komponenten derKlimaanlage eingetretene Teppich- und Möbelge-rüche werden unter Umständen direkt nach derInstallation vom Gerät ausgegeben.

EIN LEISES BRUMMGERÄUSCH WIRD

AUSGEGEBEN. Dieser Ton wird ausgegeben, wenn das GerätPlasmacluster-Ionen erzeugt. ZISCHGERÄUSCHE Bei den sanften Zischgeräuschen handelt es sichum das im Inneren des Gerätes fließende Kühl-mittel. WASSERDAMPF

• In der KÜHLEN- oder TROCKNEN-Betriebsartkann am Luftauslass manchmal Wasserdampfsichtbar werden. Der Grund dafür ist der Unter-schied zwischen der Raumtemperatur und derTemperatur der vom Gerät ausgeblasenen Luft.• Bei der Betriebsart HEIZEN kann während derEnteisung unter Umständen Wasserdampf ausdem Außengerät ausfließen. DAS AUSSENGERÄT STOPPT NICHT. Nach dem Beenden des Betriebes läuft der Lüfterdes Außengerätes noch etwa eine Minute nach,um das Gerät abzukühlen.

PLASMACLUSTERS TRITT GERUCH AUS. Hierbei handelt es sich um den Geruch desOzons, das vom Plasmacluster-Ionengeneratorerzeugt wird. Die Konzentration des Ozons istsehr gering und hat keinen negativen Einfluss aufIhre Gesundheit. Das in die Luft freigesetzte Ozonzersetzt sich schnell, und die Konzentration imRaum erhöht sich nicht. DAS GERÄT EMPFÄNGT DAS SIGNAL VON DER FERNBEDIENUNG NICHT. Überprüfen Sie, ob die Batte-rien der Fernbedienung alt oderschwach sind.Versuchen Sie noch einmal, dasSignal zu senden, indem Sie dieFernbedienung dabei auf dasEmpfängerfenster des Gerätesrichten.Überprüfen Sie, ob die Batte-rien mit der richtigen Polaritätin die Fernbedienung eingelegtworden sind. Wenn es den Anschein hat, dass eine Fehlfunktion des Gerätes vorliegt, überprüfen Sie bitte zunächst die nachfolgend aufgeführten Punkte, bevor Sie einen Kunden- dienst rufen: DAS GERÄT ARBEITET NICHT. Überprüfen Sie, ob der Leistungsschalter betätigt oder die Sicherung herausgesprungen ist. DAS GERÄT KÜHLT (ODER HEIZT) DEN RAUM NICHT WIRKUNGSVOLL. Überprüfen Sie die Filter. Reini-gen Sie die Filter im Falle einerVerschmutzung.Überprüfen Sie das Außengerätum sicherzustellen, dass wederLufteinlass noch Luftauslass aufirgendeine Weise blockiert sind.Stellen Sie sicher, dass dasThermostat richtig eingestellt ist. Stellen Sie sicher, dass alle Fens-ter und Türen fest verschlossensind.Wenn sich sehr viele Personen ineinem Raum aufhalten, kann diegewünschte Temperatur mögli-cherweise nicht erreicht werden.Überprüfen Sie, ob im Raum ir-gendwelche Wärme erzeugen-den Geräte in Betrieb sind.Bitte rufen Sie einen Kundendienst, wenn die BETRIEB-Lampe und die ZEITSCHALTER-Lampe aufdem Anzeigefeld blinken.TINSEA485JBRZ 06D- TH 1 Printed in Thailand SHARP ELECTRONICS (Europe) GmbH Sonninstraße 3, D-20097 Hamburg GS-XP07FR_Eng.p651 06.3.29, 8:14 AM20
