Tipo di prodotto	Condizionatore split
Marca	Sharp
Modello unità esterna	GSXP24FR
Modello unità interna	GU-XR24FR
Alimentazione	220-240 V, 50 Hz
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, modalità automatica, modalità massima potenza, timer accensione/spegnimento, oscillazione delle alette
Tecnologia Plasmacluster	Ionizzatore che genera ioni positivi e negativi per purificare l'aria
Telecomando	Con display LCD, portata 7 m, batterie AAA
Timer	Timer di spegnimento dopo un'ora, timer accensione/spegnimento programmabile con incrementi di 10 minuti
Funzione spegnimento automatico	Regola la temperatura un'ora dopo l'attivazione del timer di spegnimento
Intervallo di temperatura di funzionamento (raffreddamento)	Interno: 21-32 °C, esterno: 21-43 °C
Intervallo di temperatura di funzionamento (riscaldamento)	Interno: 20-27 °C, esterno: -7-24 °C
Filtri dell'aria	Lavabili, pulizia consigliata ogni 2 settimane
Manutenzione	Pulire con un panno morbido, non usare acqua o solventi forti
Sicurezza	Messa a terra obbligatoria; interruttore differenziale consigliato; arresto immediato in caso di odore di bruciato; non inserire oggetti
Riparabilità	Riparazione solo da un professionista qualificato; ricambi disponibili presso il servizio post-vendita
Protezione contro i blackout	Memoria delle impostazioni (tranne timer); riavvio automatico
Funzione di sbrinamento automatico	In modalità riscaldamento, sbrinamento automatico per 5-10 minuti
Installazione	Deve essere eseguita da un installatore qualificato conformemente alle normative nazionali
Dimensioni unità interna (circa)	Altezza: 300 mm, Larghezza: 900 mm, Profondità: 200 mm
Peso unità interna (circa)	12 kg

Domande frequenti - GSXP24FR SHARP

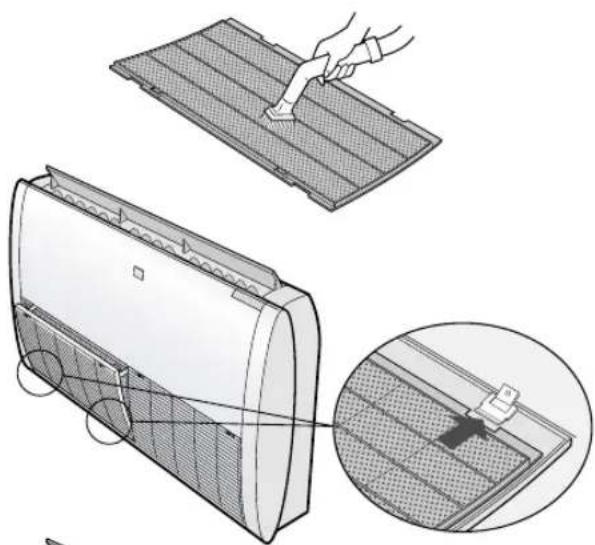

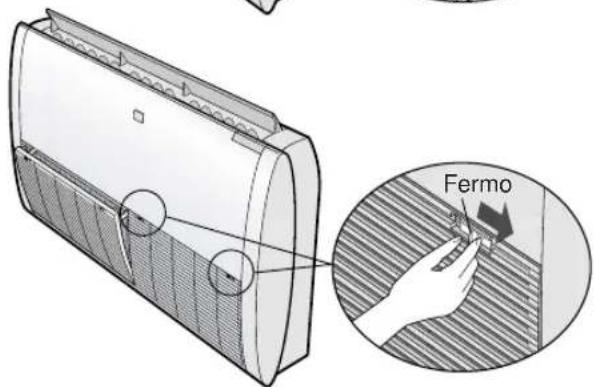

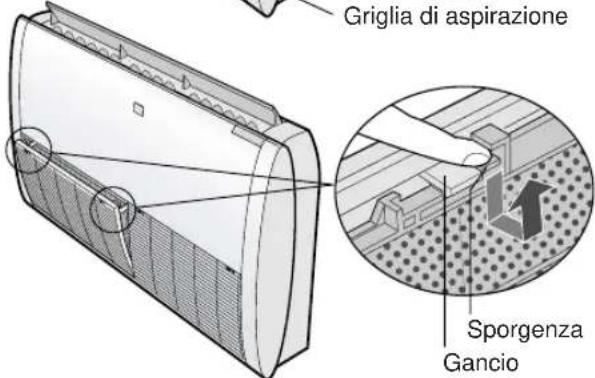

Come pulire i filtri dell'aria del condizionatore Sharp GSXP24FR?

Spegnere l'apparecchio e scollegarlo. Aprire la griglia di aspirazione dell'aria facendo scorrere gli arresti verso sinistra. Rimuovere i filtri premendo sulle sporgenze. Pulirli con un aspirapolvere o lavarli con acqua tiepida e un detergente delicato. Asciugarli all'ombra prima di rimetterli in posizione. Richiudere la griglia e far scorrere gli arresti verso destra per bloccare.

Cosa fare se il condizionatore non raffredda correttamente?

Controllare prima i filtri dell'aria: se sono sporchi, pulirli. Assicurarsi che l'unità esterna non abbia ostruzioni all'ingresso o all'uscita dell'aria. Verificare l'impostazione del termostato e che finestre e porte siano chiuse. Se il problema persiste, contattare il servizio post-vendita.

Come impostare il timer di spegnimento dopo un'ora?

Durante il funzionamento, premere il tasto di spegnimento dopo un'ora sul telecomando. Il telecomando mostra '1h' e la spia arancione del timer si accende sull'unità interna. L'apparecchio si spegnerà automaticamente dopo un'ora. Per annullare, premere il tasto SET/C.

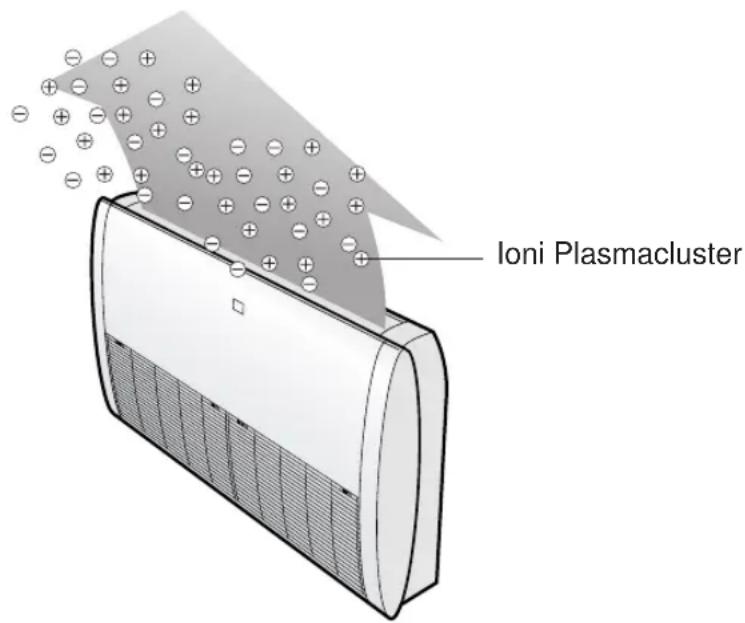

Come utilizzare la funzione Plasmacluster?

Durante il funzionamento, premere il tasto PLASMACLUSTER sul telecomando. Appare l'icona Plasmacluster e la spia blu sull'unità si accende. Per disattivare, premere nuovamente il tasto. L'impostazione viene memorizzata per il prossimo utilizzo.

Perché l'unità esterna continua a girare dopo lo spegnimento dell'apparecchio?

È normale: dopo lo spegnimento, il ventilatore dell'unità esterna continua a girare per circa un minuto per raffreddare l'apparecchio. Si fermerà automaticamente.

Come impostare l'orologio del telecomando?

Premere il tasto OROLOGIO (una volta per la modalità 12h, due volte per la modalità 24h). Utilizzare i tasti di avanzamento o retrocessione del tempo per impostare l'ora. Premere SET/C per confermare. I due punti lampeggiano per indicare che l'orologio funziona.

Cosa significa la spia lampeggiante sul pannello indicatore?

Se le spie ACCESO (rossa) e TIMER (arancione) lampeggiano, indica un malfunzionamento. Contattare il servizio post-vendita. Non tentare di riparare da soli.

Posso installare il condizionatore da solo?

No, l'installazione, lo smontaggio e la riparazione devono essere eseguiti da un installatore qualificato o da un servizio di assistenza autorizzato. Un'installazione errata può causare scosse elettriche, perdite d'acqua o incendi.

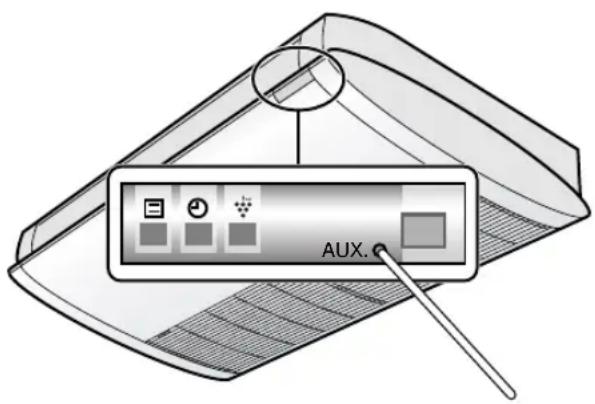

Come utilizzare la modalità ausiliaria se il telecomando è perso?

Sul pannello indicatore dell'unità interna, premere il tasto AUX. con un oggetto sottile. L'apparecchio si avvia in modalità automatica con velocità del ventilatore e temperatura automatiche. Per spegnere, premere nuovamente AUX.

Qual è l'intervallo di temperatura di funzionamento per il riscaldamento?

In modalità riscaldamento, la temperatura interna deve essere compresa tra 20°C e 27°C (bulbo secco), e la temperatura esterna tra -7°C e 24°C (bulbo umido). Sotto -7°C, le prestazioni possono ridursi; utilizzare un riscaldamento supplementare se necessario.

MANUALE UTENTE GSXP24FR SHARP

TIPO DI PAVIMENTO/SOFFITTO CONDIZIONATORE D'ARIA PER ABITAZIONI

MANUALE DI ISTRUZIONE

TIPO CHAO/TECTO AR CONDICIONADO DE SALA

MANUAL DE INSTRUÇÕES

CLIMATISEUR DOMESTIQUE DE TYPE AU SOL/PLAFOND

NOTICE D'UTILISATION

YER/TAVAN TİPİ ODA KLİMASI

KULLANMA KILAVUZU

KLIMAANLAGE FÜR BODEN/ DECKENINSTALLATION

B.S. = Bulbo seco B.H. = Bulbo humedo

Attenzione: Il dispositivo è contrassegnato da questo simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.

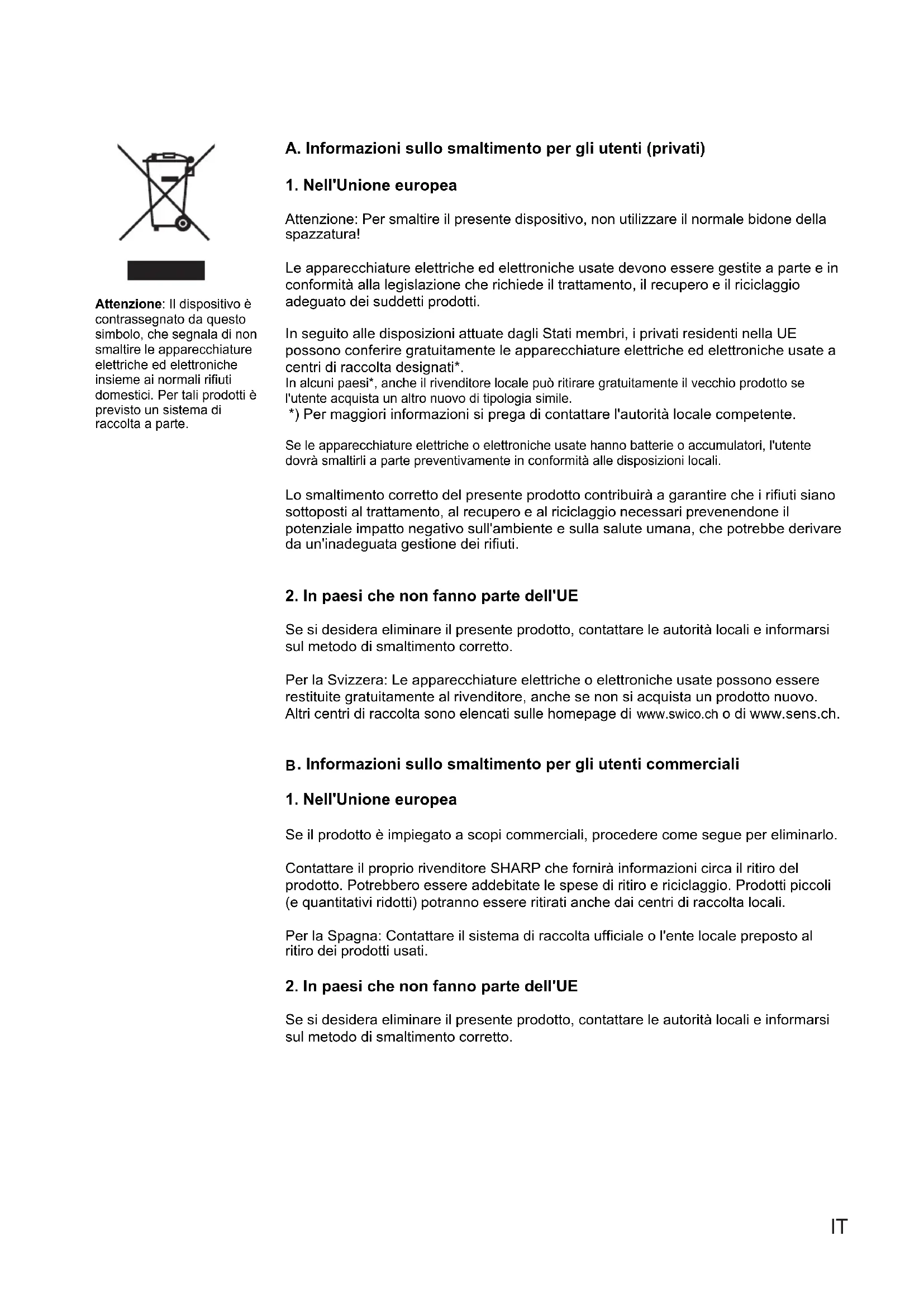

A. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*.

In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendo il potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

B. Informazioni sullo smaltimento per gli utenti commerciali

1. Nell'Unione europea

Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.

Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.

Per la Spagna: Contattare il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Grazie per aver acquistato il condizionatore d'aria SHARP. Leggete attentamente questo manuale prima di usare il prodotto.

INDICE

• IMPORTANTI ISTRUZIONI PER LA SICUREZZA
• ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO. SUGGERIMENTI PER RISPARMIARE ENERGIA 1-3 NOMI DEI COMPONENTI 1-4
• USO DEL TELECOMANDO I-6

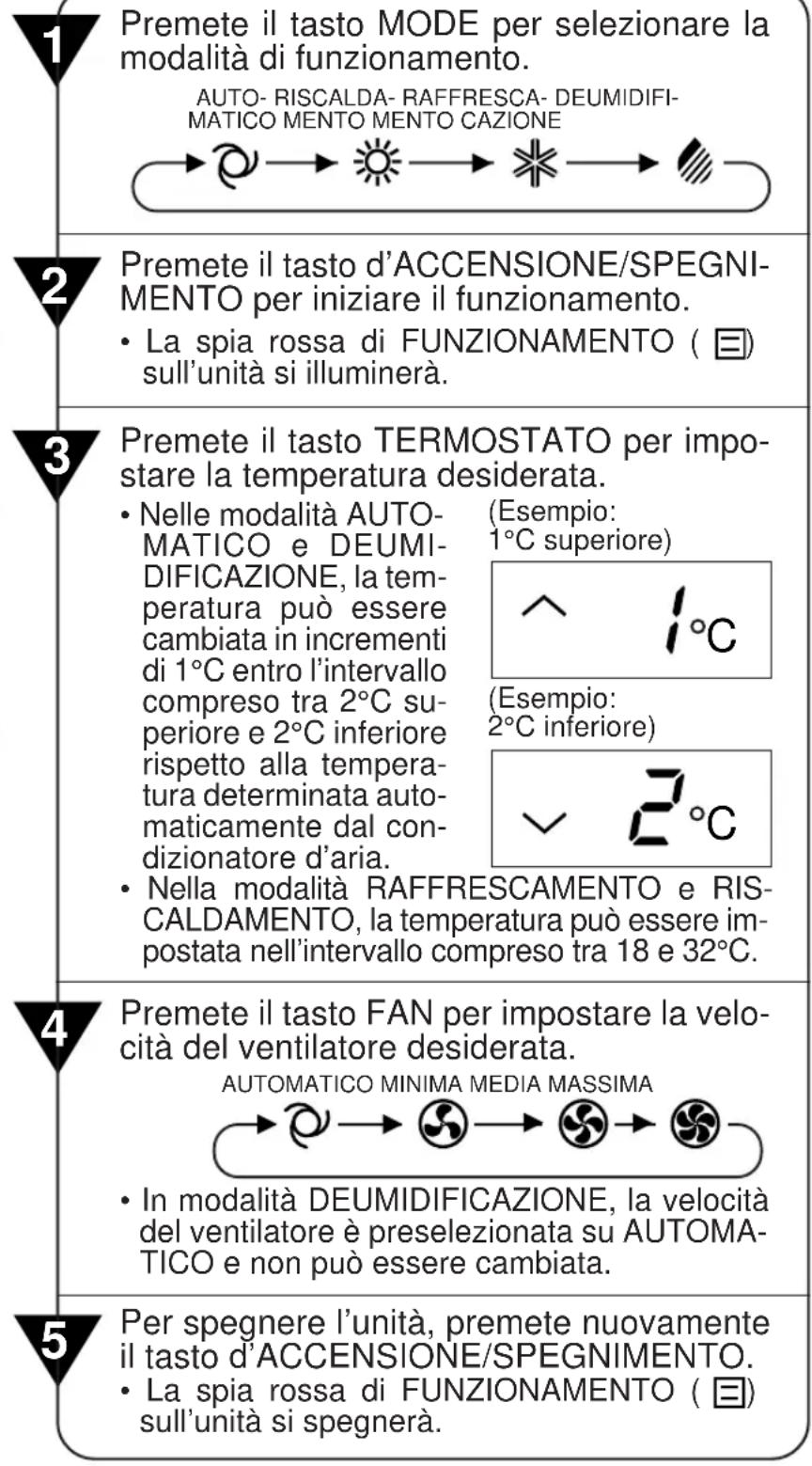

• FUNZIONI DI BASE
• REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA I-10
• FUNZIONAMENTO A PIENA POTENZA...I-11

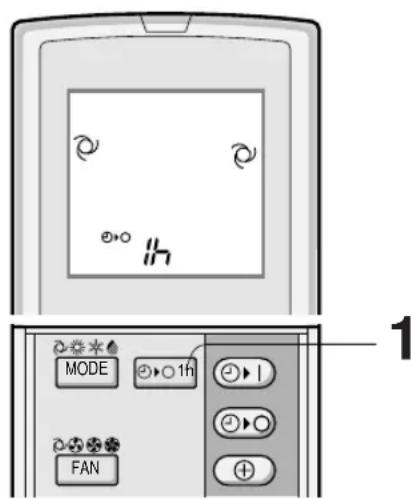

• TIMER DI SPEGNIMENTO DOPO UN'ORA .I-11
• FUNZIONAMENTO DEL TIMER. I-12 SUGGERIMENTI SUL FUNZIONAMENTO DEL PLASMACLUSTER. I-14
• FUNZIONAMENTO DEL PLASMACLUSTER. I-14
• MODALITÀ AUSILIARIA MANUTENZIONE I-15
• PRIMA DI RICHIEDERE ASSISTENZA......I-17

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

AVVERTENZE PER L'USO

1 Non tirate o deformate il cavo di alimentazione. Se si tira o si usa in modo errato il cavo, l'unità si può danneggiare e provocare scosse elettriche. 2 Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe danneggiare la vostra salute. 3 Quando usate il condizionatore d'aria per bambini, anziani, persone costrette a letto o disabili, assicuratevi prima che la temperatura della stanza sia adatta per tali persone. 4 Non inserite mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni. 5 Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo di terra al tubo del gas, al tubo dell'acqua, al parafulmine o al cavo di terra del telefono. Un collegamento a terra incompleto potrebbe causare scosse elettriche. 6 In caso di qualsiasi anomalia nel condizionatore d'aria (per esempio odore di bruciato), arrestate immediatamente l'unità e spegnete l'interruttore di circuito. 7 L'apparecchio deve essere installato in conformità con i regolamenti di connessione elettrica nazionali. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, della spina e della presa elettrica e causare un incendio. 8 Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo rappresentante o da una persona simile qualificata in modo da evitare qualunque pericolo. Sostituite il cavo di alimentazione solo con un altro specificato dal produttore.

AVVERTENZE PER L'INSTALLAZIONE/RIMOZIONE/ RIPARAZIONE

• Non cercate di installare/rimuovere/riparare l'unità da soli. Un uso scorretto causerà scosse elettriche, perdite d'acqua, incendi ecc. Consultate il vostro rivenditore o altro personale di servizio qualificato per l'installazione/rimozione/riparazione dell'unità.

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

PRECAUZIONI PER L'USO

1 Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza di ossigeno. 2 Non toccate i tasti con le mani bagnate. Ciò potrebbe provocare una scossa elettrica. 3 Per sicurezza, spegnete l'interruttore del circuito quando non si usa l'unità per un lungo periodo di tempo. 4 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata. 5 Non posizionate alcun oggetto sopra l'unità esterna e non calpestatela, poiché l'oggetto o la persona potrebbe cadere procurandosi lesioni. 6 Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante. 7 Non collocate contenitori d'acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico si potrebbe rovinare causando una scossa elettrica. 8 Non bloccate gli sbocchi di uscita ed entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti. 9 Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di eseguire lavori di manutenzione o pulizia. Il ventilatore che gira all'interno dell'unità potrebbe provocare lesioni. 10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare una scossa elettrica o danni all'apparecchio. 11 Questo apparecchio non deve essere usato da bambini o persone inferme senza supervisione.

Assicuratevi che i bambini non giochino con l'apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusta. L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio.
• Non installate l'unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi. Non collocate l'unità in luoghi nei quali l'aria contiene polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili ecc.
• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo d'installazione, per evitare scosse elettriche.

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

CAMPO DELLA TEMPERATURA OPERATIVA

B.A. = Bulbo asciutto B.B. = Bulbo bagnato

• Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da quel campo di variazione.
• Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nella modalità RINFRESCAMENTO o DEUMIDIFICAZIONE quando l'umidità è al di sopra dell'80%.

L'operazione di raffreddamento è disponibile durante la stagione invernale grazie alla funzione integrata di raffreddamento per la stagione invernale.

Il limite inferiore del campo di temperature esterne è di -10°C a bulbo secco.

(Nota: il dispositivo integrato di protezione può azionarsi se la temperatura esterna scende al di sotto dei -21°C a bulbo secco, a seconda delle condizioni.)

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifica un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovranno essere reimpostati quando l'alimentazione viene ripristinata.

FUNZIONE DI PRERISCALDAMENTO

Durante la modalità di funzionamento RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due-cinque minuti dopo aver acceso l'unità al fine di evitare che esca aria fredda dalla stessa.

FUNZIONE DI SBRINAMENTO

• Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio durante la modalità di funzionamento RISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.
• Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nella modalità RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sull'efficienza di riscaldamento. - Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale. Per riscaldare tutto l'ambiente occorre del tempo, in quanto l'unità adotta un sistema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

• Impostando il termostato a 1°C in più della temperatura desiderata nella modalità RAFFRESCAMENTO (e a 2°C in meno nella modalità RISCALDAMENTO) si risparmierà circa il 10 percento di energia.
• Impostando una temperatura più bassa del necessario durante l'operazione di raffrescamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

• Evitando la luce solare diretta durante l'operazione di raffrescamento si risparmierà energia.
• Chiudete le finestre e le porte durante le operazioni di raffrescamento e riscaldamento.

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIÙ EFFICACE. RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER. DISATTIVATO, DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO - L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

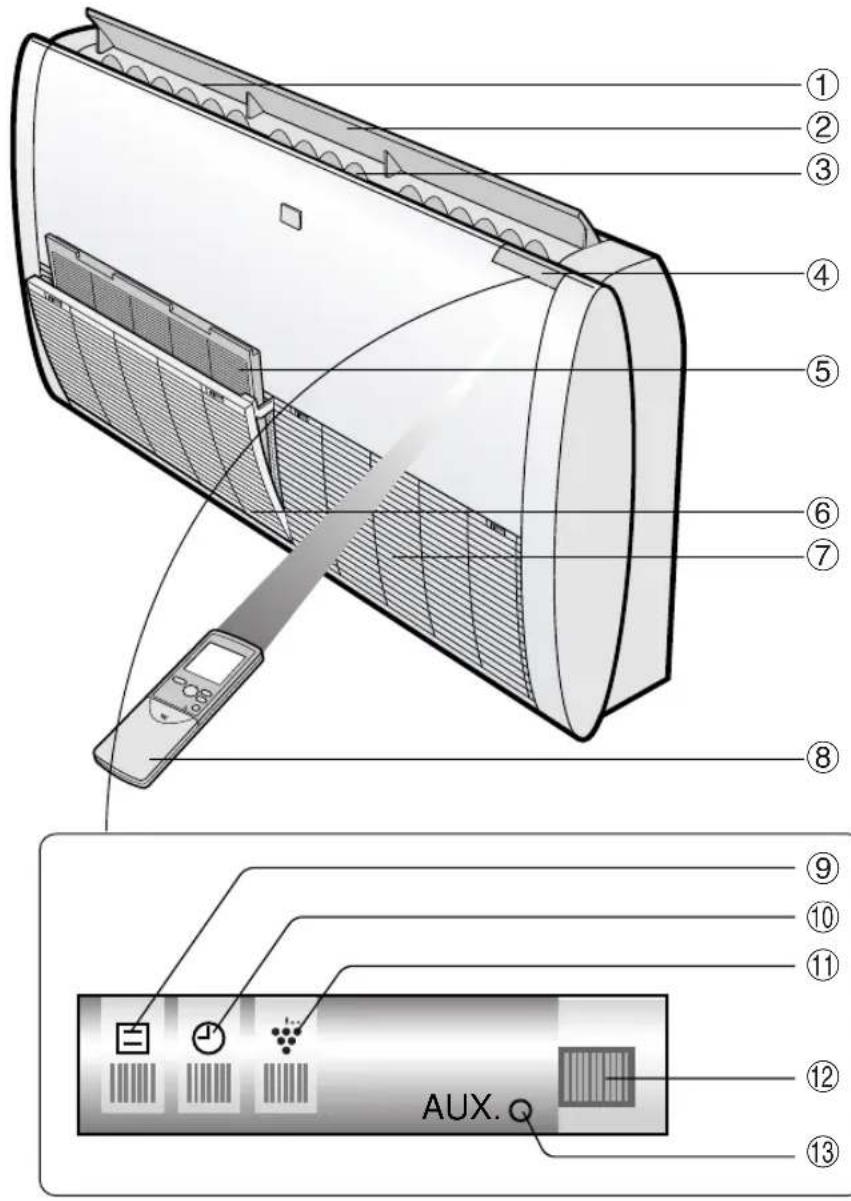

UNITÀ INTERNA

(Quando è installata sul pavimento)

AE-X7FR AE-X9FR AE-X12FR

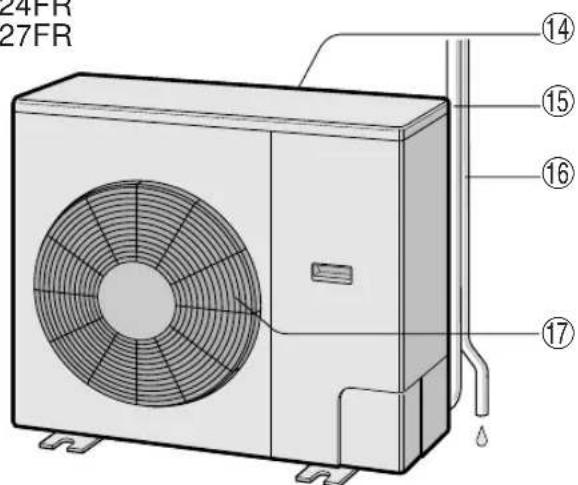

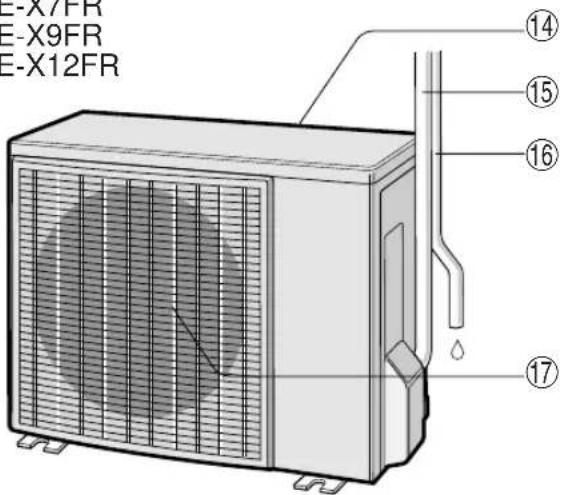

UNITÀ ESTERNA

GU-XR18FR GU-XR24FR GU-XR27FR

①Uscita (d'aria) ②Deflettore di regolazione verticale ③Deflettore di regolazione orizzontale ④Pannello degli indicatori ⑤Filtri dell'aria ⑥Griglia di aspirazione ⑦Presa (aria) ⑧Telecomando ⑨Spia di FUNZIONAMENTO (rossa) ⑩Spia TIMER (arancione) ⑪Spia PLASMACLUSTER (blu) ⑫Finestra di RICETTORE ⑬Tasto AUSILIARIO (AUX.)

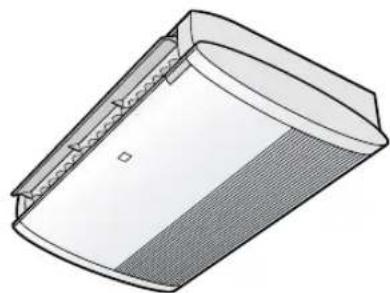

(Quando è installata sul soffitto)

④Presa (aria) ⑤Cavo di interconnessione e tubo refrigerante ⑥Tubo di drenaggio ⑦Uscita (d'aria)

NOTA: Le unità effettive potrebbero differire leggermente da quelle illustrate sopra.

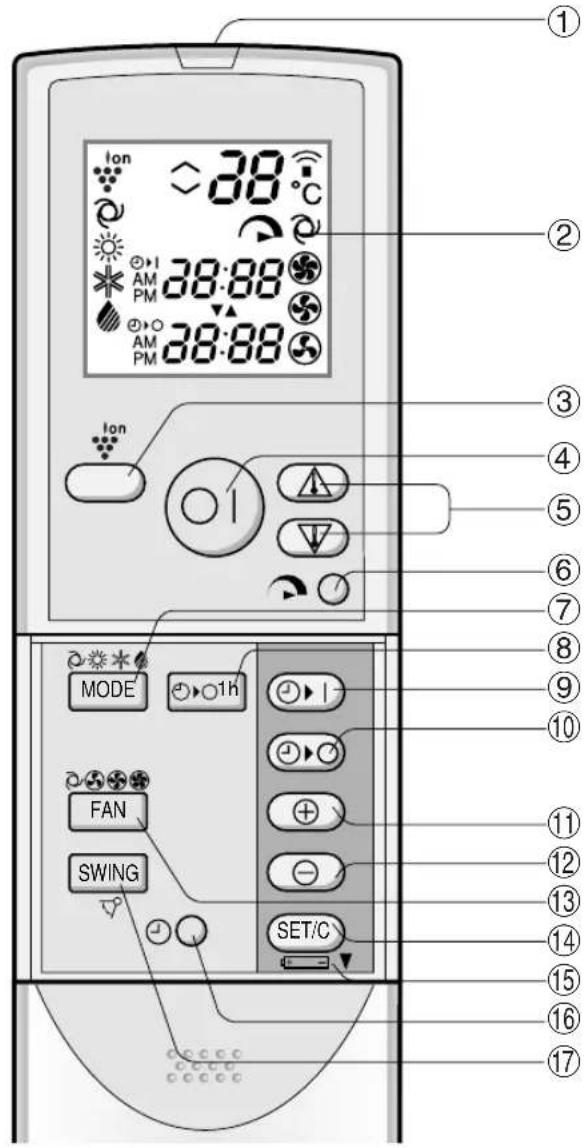

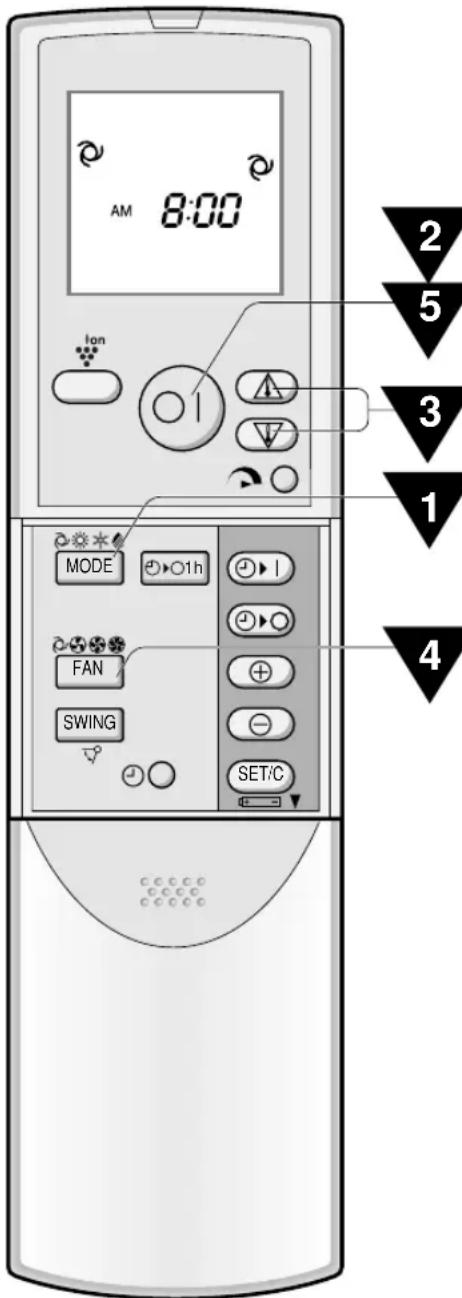

TELECOMANDO

①TRASMETTITORE ②DISPLAY (display a cristalli liquidi) ③Tasto PLASMACLUSTER ④Tasto d'ACCENSIONE/SPEGNIMENTO ⑤Tasto TERMOSTATO ⑥Tasto di PIENA POTENZA ⑦Tasto MODO (MODE) ⑧Tasto TIMER DI SPEGNIMENTO DOPO UN'ORA ⑨Tasto TIMER ATTIVATO (per impostare il timer) ⑩Tasto TIMER DISATTIVATO (per impostare il timer) ⑪Tasto di AVANZAMENTO DELL'ORA ⑫Tasto di ARRETRAMENTO DELL'ORA ⑬Tasto VENTILATORE (FAN) ⑭Tasto IMPOSTAZIONE/ANNULLAMENTO TIMER (SET/C) ⑮Indica che il VANO BATTERIA è al di sotto di questa marcatura ⑯Tasto OROLOGIO ⑰Tasto DEFLETTORE (SWING)

DISPLAY LCD DEL TELECOMANDO

SIMBOLO PLASMACLUSTER ⑲SIMBOLI DEL MODO

Indica l'ora preselezionata per l'attivazione del timer o l'ora attuale.

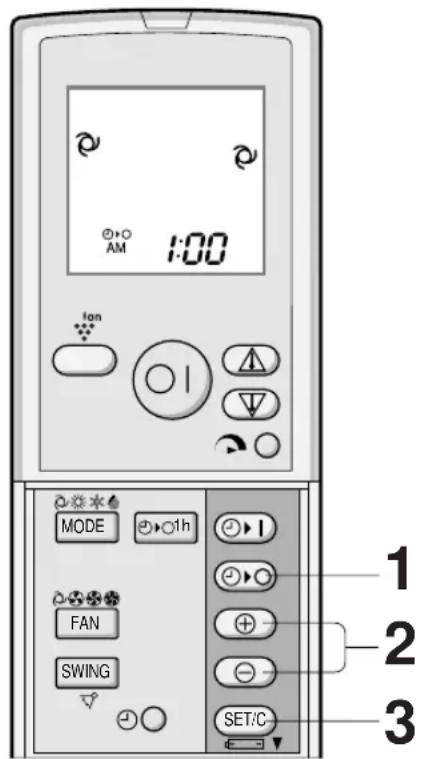

⑳INDICATORE DI TIMER DISATTIVATO

Indica l'ora preselezionata per la disattivazione del timer o per lo spegnimento dopo un'ora.

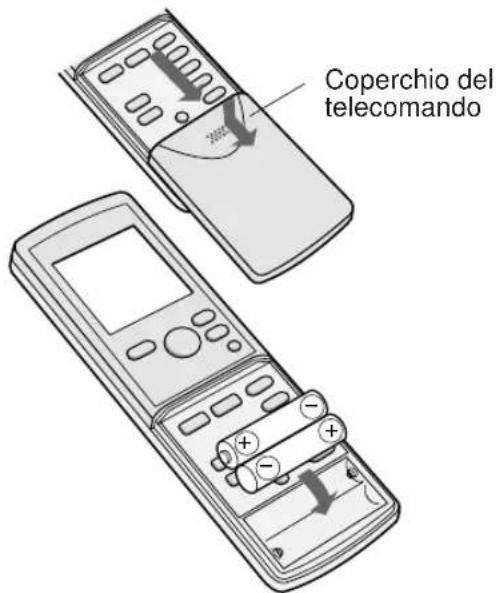

INSERIMENTO DELLE BATTERIE Utilizzate due batterie di dimensioni AAA (R03).

1 Togliete il coperchio del telecomando. 2 Inserite le batterie nel comparto, assicurandovi che le polarità + e - siano allineate correttamente.

• Il display indica "AM 6:00" quando le batterie sono inserite correttamente.

3 Rimettete il coperchio.

NOTA:

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo aver sostituito le batterie, estraetele e rimettetele al loro posto dopo circa 30 secondi.
• Se non intendete usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

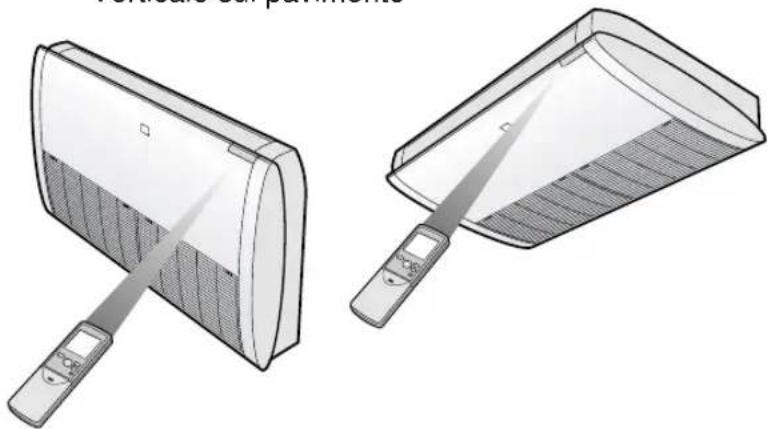

COME USARE IL TELECOMANDO

Puntate il telecomando verso il ricevitore dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico "bip" quando riceve il segnale.

• Assicuratevi che non ci siano tende o altri oggetti tra il telecomando e l'unità.
• Il telecomando può inviare segnali fino ad una distanza di 7 metri.

Sospesa al soffitto

Verticale sul pavimento

PRECAUZIONI

• Evitate di esporre il ricevitore alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se il ricevitore è esposto alla luce solare diretta, schermatelo.
• L'uso di una lampada fluorescente nella stessa stanza può interferire con la trasmissione del segnale.
• L'unità può essere influenzata da segnali trasmessi dal telecomando di un televisore, videoregistratore o altre attrezzature usate nella stessa stanza.
• Non lasciate il telecomando esposto alla luce solare diretta o vicino a un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

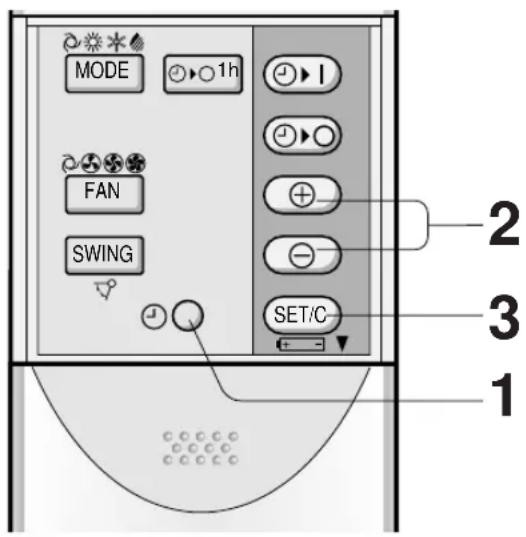

IMPOSTAZIONE DELL'ORA ATTUALE

Ci sono due modalità orologio: modalità a 12 ore e modalità a 24 ore.

Esempio: 17 del pomeriggio

Orologio Display
Modalità a 12 ore PM 5:00
Modalità a 24 ore 17:00

1. Per impostare la modalità a 12 ore, premete innanzitutto il tasto OROLOGIO una volta. Per impostare la modalità a 24 ore, premete innanzitutto il tasto OROLOGIO due volte. 2. Premete il tasto di AVANZAMENTO o ARRETRAMENTO DELL'ORA per impostare l'ora attuale.

• Tenete il tasto premuto per far avanzare o retrocedere velocemente il display dell'ora.

3. Premete il tasto SET/C. - I due punti (:) lampeggiano per indicare che l'orologio funziona.

NOTA:

• Quando è in funzione il timer, l'ora attuale non può essere impostata.

SUGGERIMENTI SULLA MODALITÀ AUTOMATICO

Nel modo AUTOMATICO, le impostazioni della temperatura e il modo vengono selezionati automaticamente in funzione della temperatura ambientale e della temperatura esterna al momento dell'accensione dell'unità.

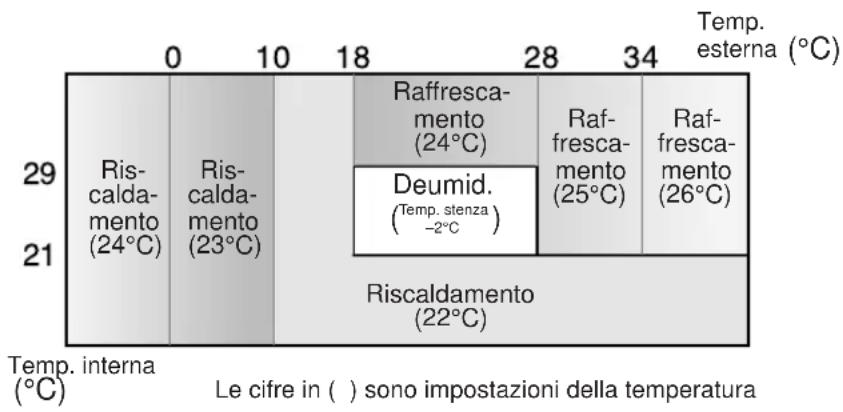

Modalità e impostazioni della temperatura

Durante il funzionamento, se la temperatura esterna cambia, le impostazioni della temperatura cambieranno automaticamente come mostrato in tabella.

MODO DI RICAMBIO

Durante le stagioni quando c'è bisogno di RINFRESCARE durante il giorno e di RISCALDARE durante la notte, o se la temperatura ambientale dovesse diventare molto più alta della temperatura impostata in seguito all'uso di ulteriori fonti di calore, il modo commuterà automaticamente tra RISCALDAMENTO e RAFFRESCAMENTO per mantenere una temperatura ambientale confortevole.

DIREZIONE VERTICALE DEL FLUSSO D'ARIA

COME REGOLARE LA DIREZIONE DEL FLUSSO D'ARIA

Premete il tasto SWING sul telecomando una volta.

• Il deflettore di regolazione verticale cambierà l'angolo continuamente. Premete il tasto SWING nuovamente quando il deflettore di regolazione verticale è nella posizione desiderata.
• Il deflettore smetterà di muoversi all'interno della gamma mostrata nel diagramma.
• La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta successiva.

Gamma di regolazione

Modalità RAFFRESCAMENTO e DEUMIDIFICAZIONE

Verticale sul pavimento

Modalità RISCALDAMENTO

Sospesa al soffitto Verticale sul pavimento

Sospesa al soffitto

L'intervallo di regolazione è più limitato di quello del DEFLETTORE (SWING) per evitare che si formi della condensa dallo sgocciolamento.

L'intervallo è ampio in modo tale che il flusso d'aria possa essere diretto verso il pavimento.

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

Tenete il deflettore di regolazione orizzontale come mostrato nel diagramma e regolate la direzione del flusso d'aria.

Verticale sul pavimento

Sospesa al soffitto

PRECAUZIONI

Non tentate mai di regolare manualmente i deflettori di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte Bassa nella modalità RAFFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa.

Non regolate il deflettore di regolazione orizzontale all'estrema sinistra o all'estrema destra nella modalità RAFFRESCAMENTO con la velocità della ventola impostata su "MINIMA" per un periodo di tempo prolungato.

Si potrebbe formare della condensa sui deflettori.

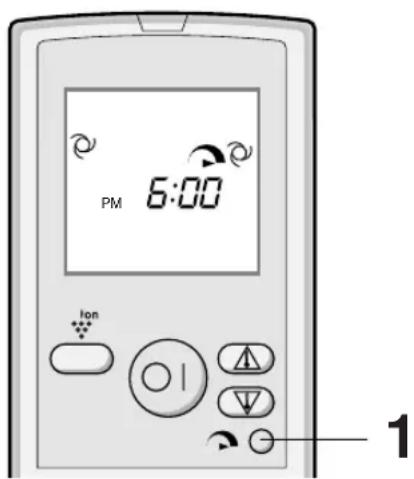

In questa modalità, il condizionatore d'aria funziona a piena potenza e rinfresca o riscalda l'ambiente così velocemente che potete usarlo non appena rientrate a casa.

1 Per attivare il funzionamento a PIENA POTENZA, premete il tasto di PIENA POTENZA durante il funzionamento.

• Il telecomando attiverà il display
• Il display della temperatura scomparirà.

PER ANNULLARE

Premete nuovamente il tasto di PIENA POTENZA.

• Il funzionamento a PIENA POTENZA verrà annullato anche quando si cambia il modo di funzionamento o si spegne l'unità.

NOTA:

• Non potete impostare la temperatura o la velocità del ventilatore durante il funzionamento a PIENA POTENZA.

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il TIMER DI SPEGNIMENTO DOPO UN'ORA, l'unità si spegnerà automaticamente dopo un'ora.

1 Premete il tasto TIMER DI SPEGNIMENTO DOPO UN'ORA.

• Il telecomando consente di visualizzare "@O IH La spia arancione TIMER (ull'unita si illuminera.
• L'unità smetterà di funzionare dopo un'ora.

PER ANNULLARE

Premete il tasto ANNULLAMENTO TIMER (SET/C).

• La spia arancione TIMER (ull'unità si spegnerà.

In alternativa, spegnete l'unità premendo il tasto d'ACCENSIONE/SPEGNIMENTO.

• La spia rossa di FUNZIONAMENTO ( la spia arancione TIMER ( sull'unità si spegneranno.

NOTE:

• La modalità TIMER DI SPEGNIMENTO DOPO UN'ORA ha priorità sulle modalità TIMER ATTIVATO e TIMER DISATTIVATO.
• Se il TIMER DI SPEGNIMENTO DOPO UN'ORA viene impostato quando l'unità non è in funzione, l'unità funzionerà per un'ora in base alle condizioni impostate precedentemente.
• Se desiderate operare l'unità per un'altra ora prima che la modalità TIMER DI SPEGNIMENTO DOPO UN'ORA si attivi, premete il tasto durante il funzionamento.
• Se sono impostati TIMER ATTIVATO e/o TIMER DISATTIVATO, il tasto ANNULLAMENTO TIMER cancella le impostazioni.

NOTA:

Prima di impostare il timer, assicuratevi che l'orologio sia impostato con l'ora giusta.

TIMER DISATTIVATO

1 Premete il tasto TIMER DISATTIVATO (④). 2 L'indicatore TIMER DISATTIVATO lampeggerà; premete i tasti di AVANZAMENTO o ARRETRAMENTO DELL'ORA per impostare l'ora desiderata (l'ora può essere impostata in incrementi di 10 minuti). 3 Puntate il telecomando verso il ricevitore del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

• La spia arancione TIMER (Ⓞ) sull'unità si illuminerà.
• Un segnale acustico "bip" verrà emesso dall'unità interna quando riceverà il segnale.

SUGGERIMENTI SULLA MODALITÀ TIMER DISATTIVATO

Quando è impostato il modo TIMER DISATTIVATO, l'impostazione della temperatura della stanza viene regolata automaticamente per evitare che la stanza diventi eccessivamente calda o fredda quando dormite. (Funzione Auto Sleep)

MODO RAFFRESCAMENTO/DEUMIDIFICAZIONE:

• Un'ora dopo l'inizio del funzionamento con timer, la temperatura aumenta di 1°C rispetto all'impostazione originale del termostato.

MODO DI RISCALDAMENTO:

• Un'ora dopo l'inizio del funzionamento con timer, la temperatura si abbassa di 3°C rispetto all'impostazione originale del termostato.

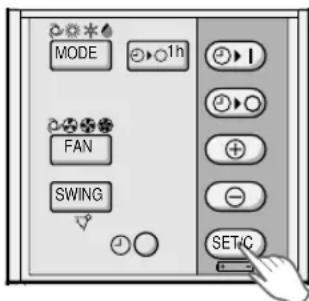

PER ANNULLARE LA MODALITÀ TIMER

Premete il tasto ANNULLAMENTO TIMER (SET/C).

• La spia arancione TIMER sull'unità si spegnerà. L'ora corrente verrà visualizzata sul telecomando.

NOTA:

• Se è impostato uno dei modi TIMER ATTIVATO, TIMER DISATTIVATO e SPEGNIMENTO DOPO UN'ORA, il tasto ANNULLAMENTO TIMER (SET/C) cancella tutte le impostazioni.

PER CAMBIARE L'IMPOSTAZIONE DELL'ORA

Cancellate innanzitutto l'impostazione TIMER e poi impostate il nuovo orario.

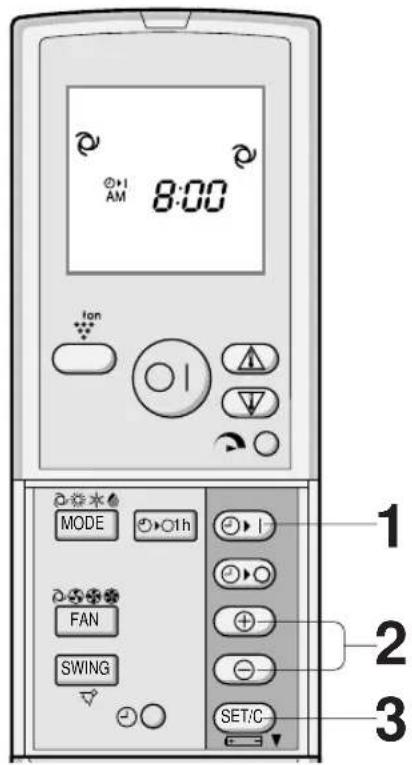

TIMER ATTIVATO

1 Premete il tasto TIMER ATTIVATO (⊙). 2 L'indicatore TIMER ATTIVATO lampeggerà; premete i tasti di AVANZAMENTO o ARRETRAMENTO DELL'ORA per impostare l'ora desiderata (l'ora può essere impostata in incrementi di 10 minuti). 3 Puntate il telecomando verso il ricevitore del segnale sull'unità e premete il tasto IMPOSTAZIONE TIMER (SET/C).

• La spia arancione TIMER sull'unità si illuminerà.
• Un segnale acustico "bip" verrà emesso dall'unità interna quando riceverà il segnale.

4 Selezionate la modalità di funzionamento.

• L'unità si attiverà prima del timer impostato per consentire alla stanza di raggiungere la temperatura desiderata entro l'ora programmata (funzione risveglio).

USO COMBINATO DEL TIMER ATTIVATO E DISATTIVATO

Potete usare i timer ATTIVATO e DISATTIVATO in combinazione.

Esempio:

Per interrompere il funzionamento alle 22:00 e riprenderlo (con la stessa modalità e le stesse impostazioni della temperatura) attivando l'unità entro le 7:00.

1 Impostate TIMER DISATTIVATO sulle 11:00 p.m. durante il funzionamento. 2 Impostate TIMER ATTIVATO sulle 7:00 a.m.

La freccia ( oppure tra gli indicatori TIMER ATTIVATO e TIMER DISATTIVATO indica quale timer si attiva prima.

NOTE:

Non potete programmare il TIMER ATTIVATO e DISATTIVATO per far funzionare l'unità a temperature diverse o con altre impostazioni. Ciascuno dei due timer può essere programmato in modo tale che si attivi prima dell'altro.

Il generatore di ioni Plasmacluster all'interno del condizionatore d'aria rilascerà ioni al plasma (plasmacluster) positivi e negativi nella stanza.

Approssimativamente lo stesso numero di ioni positivi e negativi rilasciati nell'aria ridurranno alcuni funghi causati dall'aria.

1 Durante il funzionamento, premere il tasto PLASMACLUSTER.

Il telecomando attiverà il display. La spia blu PLASMACLUSTER sull'unità si illuminerà.

PER ANNULLARE

Premete nuovamente il tasto PLASMACLUSTER. - La spia PLASMACLUSTER sull'unità si spegnerà.

NOTE:

• L'utilizzo della funzione PLASMACLUSTER verrà memorizzato e sarà attivato la prossima volta che si accende il condizionatore d'aria.
• Quando premete il tasto PLASMACLUSTER perché l'unità non è in funzione, l'operazione PLASMACLUSTER verrà effettuata senza l'avvio di alcuna funzione di condizionamento (ad es. RISCALDAMENTO o RAFFRESCAMENTO). Il simbolo della modalità del telecomando si spegne e la velocità del ventilatore non può essere impostata su AUTOMATICO.

Usate questo modo quando il telecomando non è disponibile.

PER ACCENDERE IL RICEVITORE

Premete il tasto AUX sul pannello degli indicatori mediante un bastoncino.

• La spia rossa di FUNZIONAMENTO sull'unità si illuminerà e l'unità comincerà il funzionamento nel modo AUTOMATICO.
• La velocità del ventilatore e l'impostazione della temperatura sono impostate su AUTO-MATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX. La spia rossa di FUNZIONAMENTO sull'unità si spegnerà.

NOTA:

Se viene premuto il tasto AUX durante il normale funzionamento, l'unità si spegnerà.

MANUTENZIONE

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi lavoro di manutenzione.

PULIZIA DELL'UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido.
• Non spruzzate o gettate acqua direttamente su di essi. Ciò potrebbe causare scossa elettrica o provocare danni all'attrezzatura.
• Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Utilizzate l'unità nella modalità RAFFRESCAMENTO con un'impostazione della temperatura su 32°C per mezza giornata per consentire la completa asciugatura del meccanismo. 2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria. 3 Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMA DELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i filtri dell'aria non siano sporchi. 2 Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite. 3 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.

PULIZIA DEI FILTRI

I filtri dell'aria dovrebbero essere puliti ogni due settimane.

1 SPEGNETE L'UNITÀ 2 APRITE LA GRIGLIA DI ASPIRAZIONE

1 Fate scorrere i fermi sulla sinistra. (OPEN). Sono presenti due fermi su ogni griglia di aspirazione. 2 Tirate delicatamente e aprite la griglia di aspirazione.

3 ESTRAETE I FILTRI DELL'ARIA

Premete leggermente entrambe le sporgenze sui filtri dell'aria e sbloccate i filtri.

4 PULITE I FILTRI DELL'ARIA

Usate un aspirapolvere per togliere la polvere. Se i filtri sono sporchi, lavateli con acqua tiepida e un detergente delicato. Asciugate i filtri all'ombra prima di reinstallarli.

5 REINSTALLATE I FILTRI DELL'ARIA Posizionate il lato anteriore rivolto verso il basso e reinstallate i filtri nelle posizioni originali. Fissate i ganci in posizione. 6 CHIUDETE LA GRIGLIA DI ASPIRAZIONE

Fate scorrere i fermi verso destra (CLOSE) e fissate la griglia di aspirazione.

PRIMA DI RICHIEDERE ASSISTENZA

Le condizioni seguenti non significano malfunzionamento

L'UNITS NON FUNZIONA L'unità non funziona se accesa subito dopo averla spenta. L'unità non funziona immediamente dopo averiambiato la modalità. Ciò al fine di proteggregate il meccanismo interno. Attendere 3 minuti prima che l'unità funzioni.	SIBILO Il suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all'interno dell'unità.
L'UNITS NON EMETTE ARIA CALDA L'unità è in fase di preriscaldamento o di sbrinamento.	VAPORE ACQUEO • Nel modo di funzionamento RAFFRESCA-MENTO e DEUMIDIFICAZIONE si può videere del vapore acqueo fuoriuscire dall'uscita dell'aria in seguito alla differenza tra la temperature ambiente e l'aria rilasciate dall'unità. • Nel modo di funzionamento RISCALDAMENTO, del vapore acqueo più fuoriuscire dall'unità esterna durante lo sbrinamento.
ODORI L'unità potrebbe emettere gli odori, filtrati dentro l'unità, dei tappeti e dei mobili e gli odori dei com-ponents interni nelle prime fasi di installatione.	L'UNITS ESTERNANONSI ARRESTA Dopo aver arrestato il funzionamento, il ventilatore dell'unità esterna girerà per circa un minuto per raffreddare l'unità.
SCRICCHIOLIO L'unità potrebbe produire degli scriccholiù. Questi suoni sono generati alla frizione del pannello anteriore e degli altri componenti che si espandono in seguito a cambiamento della temperature.	ODORI EMESSI DAL GENERATORE PLASMACLUSTER Si tratta dell'odore dell'ozono generato dal genereatore di ioni Plasmacluster. La concentrazione di ozono è minima, quando non è pericolosa per la salute. La scarica di ozono nell'aria svannisce rapidamente e la sua densità all'interno della stanza non aumento.
VIENE EMESSO UN LEGGERO RUMORE Questo è un suono emesso quando l'unità stagenerando ioni Plasmacluster.

Se vi sembra che l'unità non funzioni correttamente, controllate i seguenti punti prima di richiedere assistenza.

SE L'UNITS NON FUNZIONA

Controllate che l'interruttore del circuito non sia saltato o che non sia bruciato un fusabile.

SE L'UNITÀ NON RAFFREDDA (O RISCALDA) L'AMBIENTE EFFICACIMENTE
Controllate i filtri. Puliteli se sono sporchi.	Controllate l'unità esterna e assicuratevi che l'uscita o l'entrata dell'aria non siano ostruite.	Controllate che il termostato sia impostato correttamente.
Assicuratevi che porte e fines-tre siano ben chiuse.	Se nella stanza ci sono tante persone, è possibile che l'unità non riesca a raggiungere la temperatura desiderata.	Controllate che nella stanza non sia in funzione un'altra fonte di calore supplementare.

SE L'UNITS NON RICEVE IL SEGNALE DEL TELECOMANDO
Controllate che le batterie del telecomando non siano vecchio o deboli.	Provate a inviare nuovamente il segnale puntando il telecomando correttamente verso il ricevitore del segnale dell'unità.	Controllate che le polarità delle batterie siano allineate correttamente.

Richiedete assistenza tecnica quando lampeggiano sul pannello degli indicatori la spia di FUNZIONAMENTO e quella TIMER.
