Type de produit	Climatiseur split
Marque	Sharp
Modèle unité extérieure	GSXP24FR
Modèle unité intérieure	GU-XR24FR
Alimentation	220-240 V, 50 Hz
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation, mode automatique, mode plein régime, minuterie marche/arrêt, oscillation des volets
Technologie Plasmacluster	Ioniseur générant des ions positifs et négatifs pour purifier l'air
Télécommande	Avec affichage LCD, portée 7 m, piles AAA
Minuterie	Minuterie d'arrêt après une heure, minuterie marche/arrêt programmable par incréments de 10 minutes
Fonction veille automatique	Ajuste la température une heure après l'activation de la minuterie d'arrêt
Plage de température de fonctionnement (refroidissement)	Intérieur : 21-32 °C, extérieur : 21-43 °C
Plage de température de fonctionnement (chauffage)	Intérieur : 20-27 °C, extérieur : -7-24 °C
Filtres à air	Lavables, nettoyage recommandé toutes les 2 semaines
Entretien	Nettoyer avec un chiffon doux, ne pas utiliser d'eau ou de solvants forts
Sécurité	Mise à la terre obligatoire ; disjoncteur de fuite recommandé ; arrêt immédiat en cas d'odeur de brûlé ; ne pas insérer d'objets
Réparabilité	Réparation par un professionnel qualifié uniquement ; pièces détachées disponibles auprès du service après-vente
Protection contre les pannes de courant	Mémoire des réglages (sauf minuterie) ; redémarrage automatique
Fonction de dégivrage automatique	En mode chauffage, dégivrage automatique pendant 5 à 10 minutes
Installation	Doit être réalisée par un installateur qualifié conformément aux réglementations nationales
Dimensions unité intérieure (environ)	Hauteur : 300 mm, Largeur : 900 mm, Profondeur : 200 mm
Poids unité intérieure (environ)	12 kg

FOIRE AUX QUESTIONS - GSXP24FR SHARP

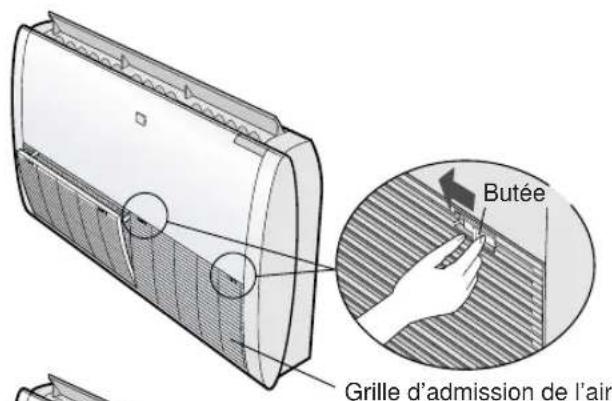

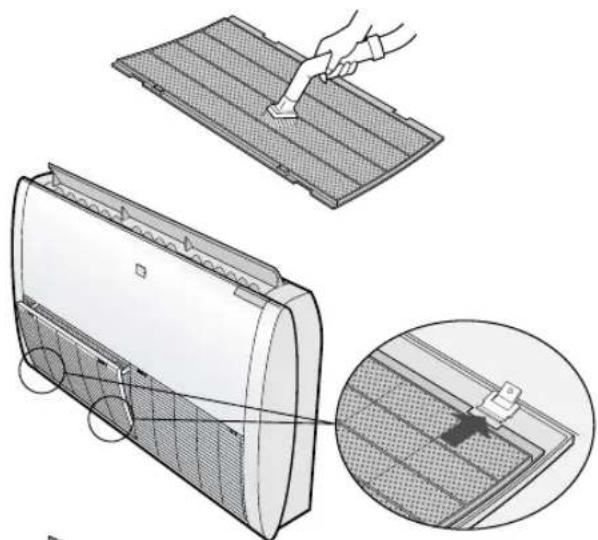

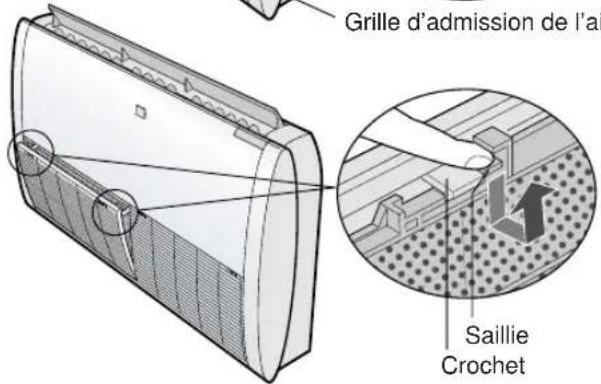

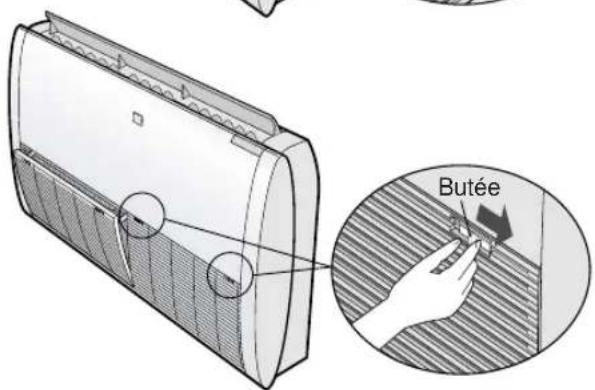

Comment nettoyer les filtres à air du climatiseur Sharp GSXP24FR ?

Éteignez l'appareil et débranchez-le. Ouvrez la grille d'admission d'air en faisant glisser les butées vers la gauche. Retirez les filtres en appuyant sur les saillies. Nettoyez-les avec un aspirateur ou lavez-les à l'eau tiède avec un détergent doux. Séchez-les à l'ombre avant de les remettre en place. Refermez la grille et faites glisser les butées vers la droite pour verrouiller.

Que faire si le climatiseur ne refroidit pas correctement ?

Vérifiez d'abord les filtres à air : s'ils sont encrassés, nettoyez-les. Assurez-vous que l'unité extérieure n'a pas d'obstruction à l'entrée ou à la sortie d'air. Vérifiez le réglage du thermostat et que les fenêtres et portes sont fermées. Si le problème persiste, contactez le service après-vente.

Comment régler la minuterie d'arrêt après une heure ?

Pendant le fonctionnement, appuyez sur la touche d'arrêt après une heure sur la télécommande. La télécommande affiche '1h' et le voyant orange de la minuterie s'allume sur l'unité intérieure. L'appareil s'arrêtera automatiquement après une heure. Pour annuler, appuyez sur la touche SET/C.

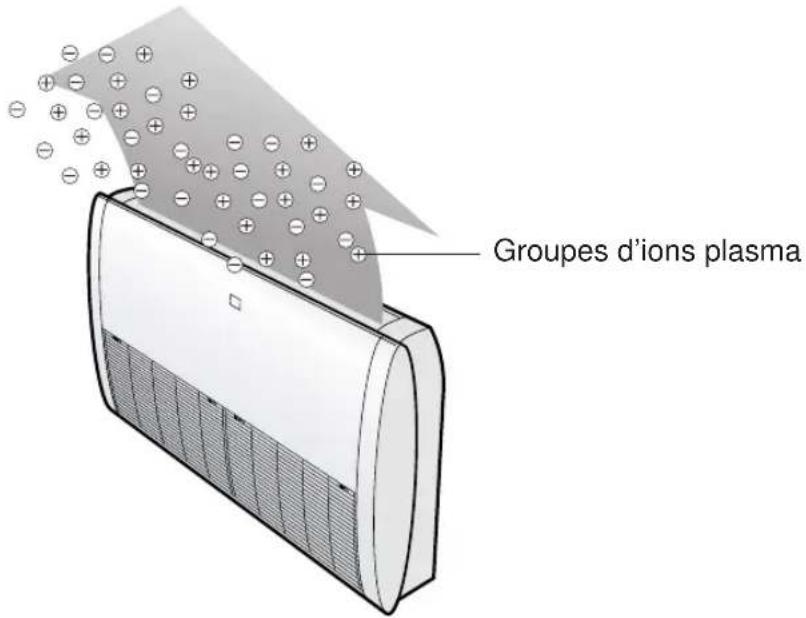

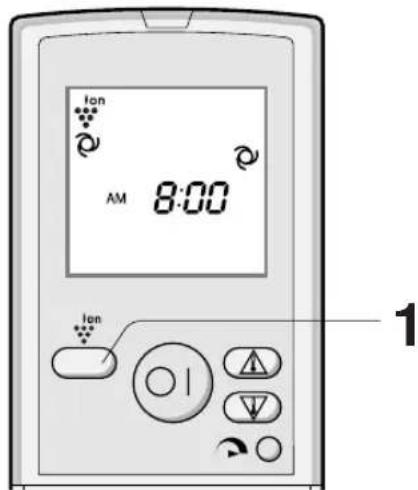

Comment utiliser la fonction Plasmacluster ?

Pendant le fonctionnement, appuyez sur la touche PLASMACLUSTER de la télécommande. L'icône Plasmacluster apparaît et le voyant bleu sur l'unité s'allume. Pour désactiver, appuyez à nouveau sur la touche. Le réglage est mémorisé pour la prochaine utilisation.

Pourquoi l'unité extérieure continue-t-elle de tourner après l'arrêt de l'appareil ?

C'est normal : après l'arrêt du fonctionnement, le ventilateur de l'unité extérieure continue de tourner pendant environ une minute pour refroidir l'appareil. Il s'arrêtera automatiquement.

Comment régler l'horloge de la télécommande ?

Appuyez sur la touche HORLOGE (une fois pour le mode 12h, deux fois pour le mode 24h). Utilisez les touches d'avance ou de recul du temps pour régler l'heure. Appuyez sur SET/C pour confirmer. Les deux points clignotent pour indiquer que l'horloge fonctionne.

Que signifie le voyant clignotant sur le panneau indicateur ?

Si les voyants MARCHE (rouge) et MINUTERIE (orange) clignotent, cela indique un dysfonctionnement. Contactez le service après-vente. Ne tentez pas de réparer vous-même.

Puis-je installer le climatiseur moi-même ?

Non, l'installation, le démontage et la réparation doivent être effectués par un installateur qualifié ou un service de dépannage agréé. Une installation incorrecte peut provoquer des décharges électriques, des fuites d'eau ou un incendie.

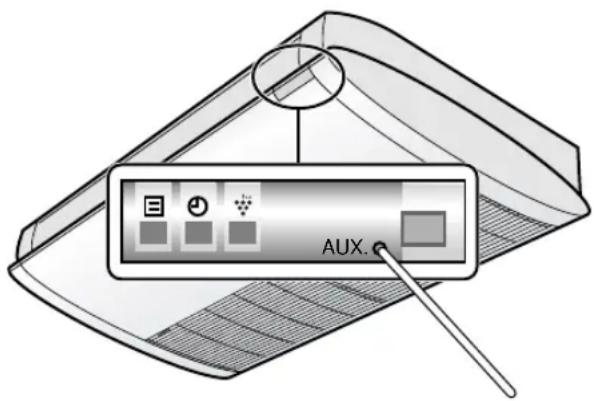

Comment utiliser le mode auxiliaire si la télécommande est perdue ?

Sur le panneau indicateur de l'unité intérieure, appuyez sur la touche AUX. à l'aide d'un objet fin. L'appareil démarre en mode automatique avec une vitesse de ventilateur et une température automatiques. Pour éteindre, appuyez à nouveau sur AUX.

Quelle est la plage de température de fonctionnement pour le chauffage ?

En mode chauffage, la température intérieure doit être comprise entre 20°C et 27°C (ampoule sèche), et la température extérieure entre -7°C et 24°C (ampoule humide). En dessous de -7°C, le rendement peut être réduit ; utilisez un chauffage d'appoint si nécessaire.

MODE D'EMPLOI GSXP24FR SHARP

Attention : ce produit comporte ce symbole. Il signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Un système de collecte séparé est prévu pour ces produits.

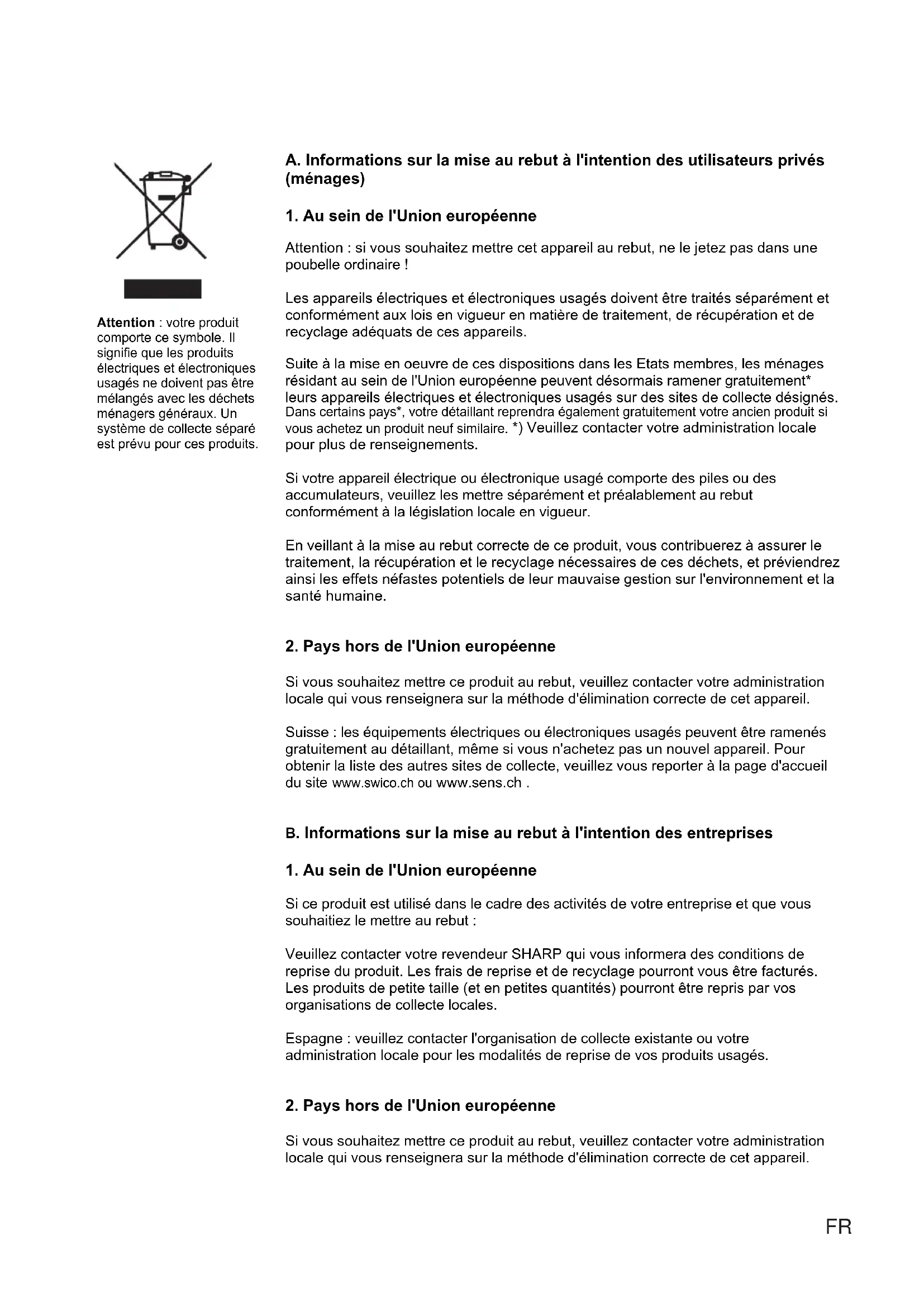

A. Informations sur la mise au rebut à l'intention des utilisateurs privés (ménages)

1. Au sein de l'Union européenne

Attention : si vous souhaitez mettre cet appareil au rebut, ne le jetez pas dans une poubelle ordinaire !

Les appareils électriques et électroniques usagés doivent être traités séparément et conformément aux lois en vigueur en matière de traitement, de récupération et de recyclage de ces appareils.

Suite à la mise en œuvre de ces dispositions dans les États membres, les ménages résidant au sein de l'Union européenne peuvent désormais ramener gratuitement leurs appareils électriques et électroniques usagés sur des sites de collecte désignés. Dans certains pays, leur détaillant reprendra également gratuitement cet ancien produit si vous achetez un produit neuf similaire.*) Veuillez contacter votre administration locale pour plus de renseignements.

Si votre appareil électrique ou électronique usagé comporte des piles ou des accumulateurs, veuillez les mettre séparément et préalablement au rebut conformément à la législation locale en vigueur.

En veillant à la mise au rebut correcte de ce produit, vous contribuerez à assurer le traitement, la récupération et le recyclage nécessaires de ces déchets, et préviendrez ainsi les effets néfastes potentiels de leur mauvaise gestion sur l'environnement et la santé humaine.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit au rebut, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Suisse : les équipements électriques ou électroniques usagés peuvent être ramenés gratuitement au détaillant, même si vous n'achetez pas un nouvel appareil. Pour obtenir la liste des autres sites de collecte, veuillez vous reporter à la page d'accueil du site www.swico.ch ou www.sens.ch.

B. Informations sur la mise au rebut à l'intention des entreprises

1. Au sein de l'Union européenne

Si ce produit est utilisé dans le cadre des activités de votre entreprise et que vous souhaitez le mettre au rebut :

Veuillez contacter votre revendeur SHARP qui vous informera des conditions de reprise du produit. Les frais de reprise et de recyclage pourront vous être facturés. Les produits de petite taille (et en petites quantités) pourront être repris par vos organisations de collecte locales.

Espagne : veuillez contacter l'organisation de collecte existante ou votre administration locale pour les modalités de reprise de vos produits usagés.

2. Pays hors de l'Union européenne

Si vous souhaitez mettre ce produit à un autre usage, veuillez contacter votre administration locale qui vous renseignera sur la méthode d'élimination correcte de cet appareil.

Nous vous remercions de l'achat d'un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE DES MATIÈRES

• CONSIGNES DE SÉCURITÉ IMPORTANTES F-1 AUTRES REMARQUES SUR LE FONCTIONNEMENT F-3 CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE F-3 NOMENCLATURE F-4

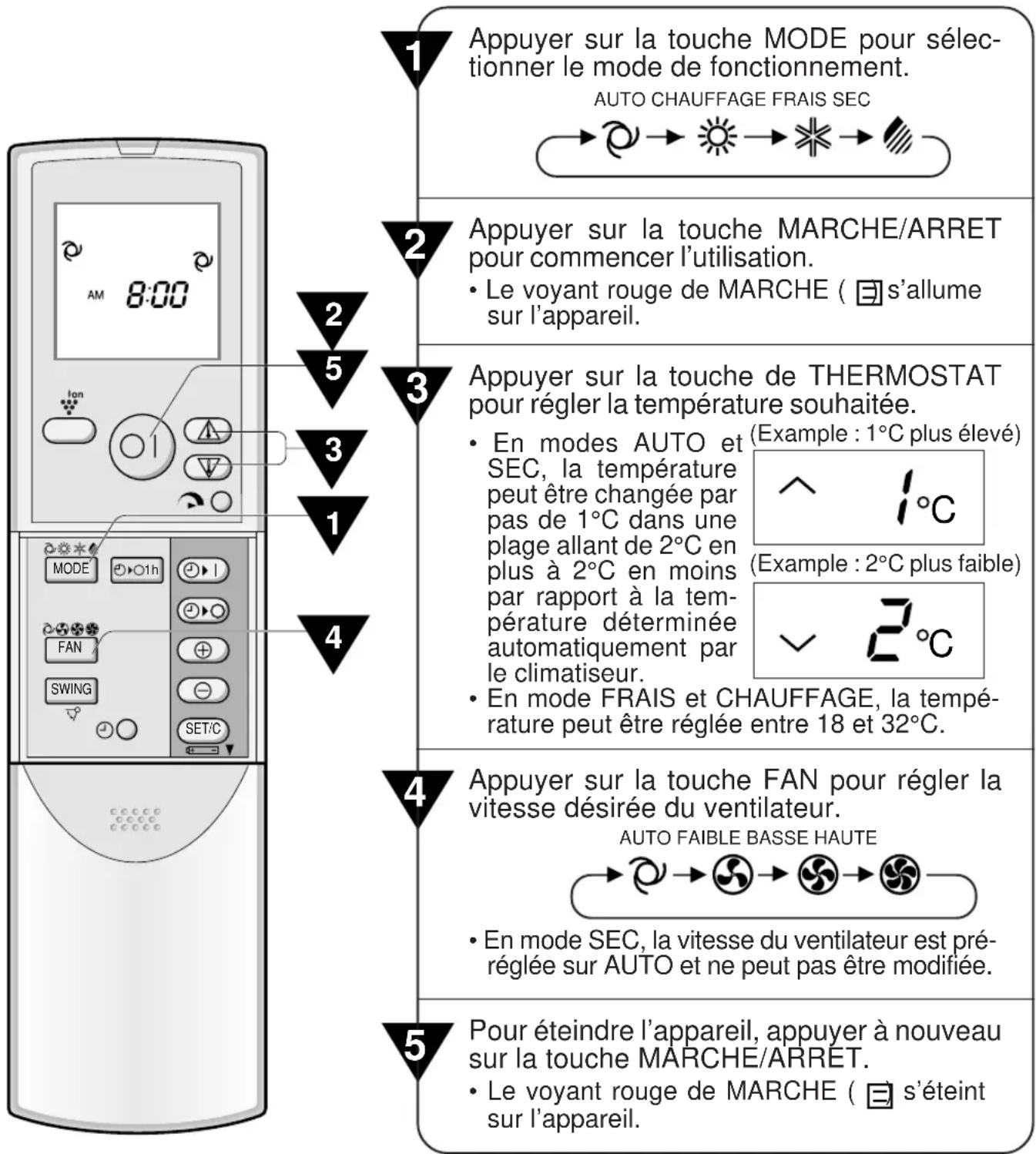

• UTILISATION DE LA TÉLÉCOMMANDE F-6 FONCTIONNEMENT DE BASE F-8
• RÉGLAGE DE LA DIRECTION DU DÉBIT D'AIR F-10 FONCTIONNEMENT À PLEIN RÉGIME F-11

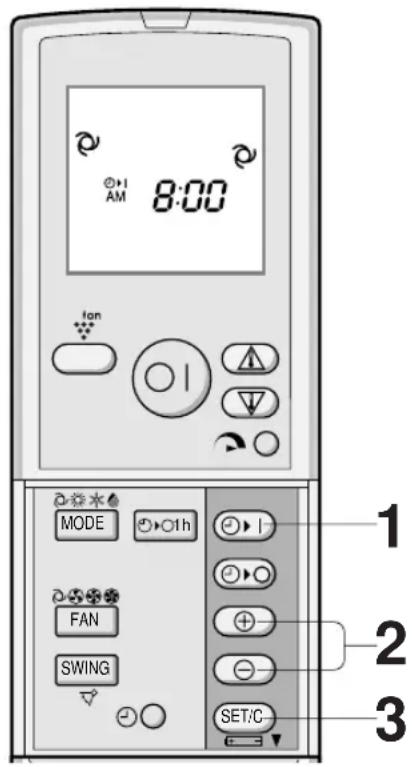

MINUTERIE D'ARRÊT APRÈS UNE HEURE F-11 FONCTIONNEMENT DE LA MINUTERIE F-12 CONSEILS CONCERNANT LE FONCTIONNEMENT DU PLASMACLUSTER F-14 FONCTIONNEMENT DU PLASMACLUSTER F-14 MODE AUXILIAIRE F-15 ENTRETIEN F-15 AVANT D'APPELER LE SERVICE APRÈS-VENTE F-17

CONSIGNES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENTS

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de saisir fortement ou de mal utiliser le cordon d'alimentation risque d'endommager l'appareil et de provoquer une électrocution. 2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d'affecter votre état physique. 3 Lors de l'utilisation du climatiseur pour des nourrissons, de jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée aux personnes qui se trouvent dans la pièce. 4 Ne jamais insérer d'objet dans l'appareil. Le fait d'insérer des objets peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5 Mettre le climatiseur sans faillir à la terre. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, une conduite d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplète risque de provoquer une électrocution. 6 Si l'on constate n'importe quelle anomalie sur le climatiseur (ex : une odeur de brûlé), l'arrêter immédiatement et couper le disjoncteur. 7 L'appareil doit être installé conformément aux réglementations de câblage nationales. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8 Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son agent d'entretien ou encore une personne possédant des qualifications similaires afin d'éviter tout danger. Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement.

MISES EN GARDE POUR L'INSTALLATION/LE DÉMONTAGE/LA RÉPARATION

• Ne pas essayer d'installer, démonter ou réparer soi-même l'appareil. Un fonctionnement inadéquat peut provoquer des décharges électriques, des fuites d'eau, des incendies, etc. Consulter votre revendeur ou un service de dépannage qualifié pour les opérations d'installation, de démontage ou de réparation de cette unité.

CONSIGNES DE SÉCURITÉ IMPORTANTES

PRÉCAUTIONS D'EMPLOI

1. Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène. 2. Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une électrocution. 3. Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4. Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5. Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures. 6. Cet appareil est conçu pour une utilisation privée. Ne pas l'utiliser pour d'autres applications, par exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7. Ne pas placer une cuvette contenant de l'eau sur l'appareil. Si de l'eau pénètre dans l'appareil, l'isolation électrique risque d'être détériorée et peut provoquer une électrocution. 8. Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer un fonctionnement insuffisant ou des pannes. 9. S'assurer d'arrêter le fonctionnement et de couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser. 10. Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une électrocution ou d'endommager l'appareil. 11. Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

PRÉCAUTIONS POUR L'EMPLACEMENT/INSTALLATION

• S'assurer de connecter le climatiseur à une alimentation de tension et de fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où l'air est peu chargé en poussières, fumées et humidité. Il risque de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumées ni humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pièce, les meubles, etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une électrocution.

AUTRES REMARQUES SUR LE FONCTIONNEMENT

GAMME DE TEMPÉRATURES DE SERVICE

		TEMP. INT. TEMPE. EXT.
REFROIDIS-SEMENT	limite supérieure	32°C S. 43°C23°C H.-	S.
	limite inférieure	21°C S. 21°C15°C H.-	S.
CHAUFFAGE	limite supérieure	27°C S. 24°C- 18°C H.	S.
	limite inférieur	20°C S. -7°C- -8°C H.	S.

• Le dispositif de protection intégré peut empêcher cette unité de fonctionner quand celle-ci est utilisée hors de cette portée.
• De la condensation peut se former sur la sortie d'air si cette unité fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pour cent.

S. = Ampoule sèche H. = Ampoule humide

L'opération de refroidissement est disponible pendant l'hiver grâce à la fonction intégrée de refroidissement en hiver.

La limite inférieure de température extérieure est de -10 °C (ampoule sèche).

(Remarque : le dispositif de protection intégré peut s'activer lorsque la température extérieure tombe en dessous de 21 °C (ampoule sèche), en fonction des conditions.)

EN CAS DE PANNE DE COURANT

Ce climatiseur est équipé d'une fonction de mémoire pour mémoriser les réglages en cas de panne de courant.

Lorsque la panne est rétablie, l'appareil redémarrera automatiquement avec les mêmes réglages qui étaient actifs avant la coupure de courant, excepté les réglages de la minuterie.

Si les minutes ont été réglées avant une panne de courant, elles n'ont pas besoin d'être réglées à nouveau lorsque le courant est rétabli.

FONCTION DE PRÉCHAUFFAGE

En mode CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après l'allumage de l'appareil pour éviter que de l'air froid soit soufflé de l'appareil.

FONCTION DE DÉGIVRAGE

Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure en mode CHAUFFAGE, un dégivreur automatique fournit de la chaleur pendant environ 5 à 10 minutes pour éliminer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur s'arrêtent de fonctionner.

• Après le dégivrage, l'appareil reprend automatiquement le fonctionnement en mode CHAUFFAGE.

RENDEMENT DU CHAUFFAGE

L'appareil utilise une pompe à chaleur qui aspire la chaleur de l'air extérieur et la libère dans la pièce. La température extérieure de l'air affecte ainsi considérablement le rendement du chauffage. - Si le rendement du chauffage est réduit à cause de températures extérieures basses, utiliser un chauffage d'appoint. - Il faut du temps pour préchauffer et chauffer toute la pièce, à cause du système de circulation d'air forcé.

CONSEILS SUR LES ÉCONOMIES D'ÉNERGIE

Quelques méthodes simples sont décrites ci-dessous pour économiser de l'énergie lorsque le climatiseur est utilisé.

RÉGLER LA TEMPÉRATURE APPROPRIÉE

• Le fait de régler le thermostat à une température de 1°C supérieure à celle de la température souhaitée en mode FRAIS et de 2°C inférieure en mode CHAUFFAGE permet une économie d'environ 10 pour cent de sa consommation électrique.
• Le fait de régler la température à un niveau plus bas que nécessaire pendant la climatisation augmente la consommation électrique.

BLOQUER LES RAYONS DIRECTS DU SOLEIL ET ÉVITER LES COURANTS D'AIR

• Le fait de bloquer les rayons directs du soleil pendant la climatisation réduira la consommation électrique.
• Fermer les fenêtres et les portes pendant les opérations de refroidissement et de chauffage.

RÉGLER LA DIRECTION APPROPRIÉE DU DÉBIT D'AIR POUR OBTENIR LA MEILLEURE CIRCULATION D'AIR

MAINTENIR LE FILTRE PROPRE AFIN D'ASSURER UN FONCTIONNEMENT OPTIMAL. OPTIMISER L'UTILISATION DE LA FONCTION DE MINUTERIE D'ARRÊT. DÉBRANCHER LE CORDON D'ALIMENTATION LORSQUE L'APPAREIL N'EST PAS UTILISÉ PENDANT UNE PÉRIODE PROLONGÉE.

L'unité intérieure continue à consommer une faible quantité de courant lorsqu'elle ne fonctionne pas.

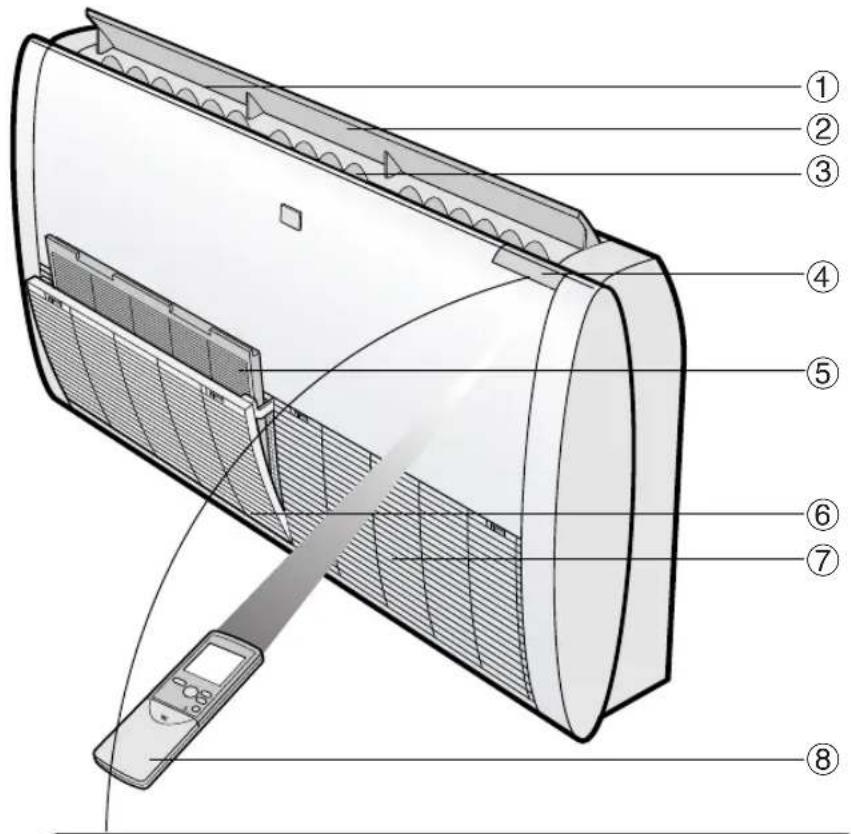

UNITÉ INTÉRIEURE

(Si installée sur le sol)

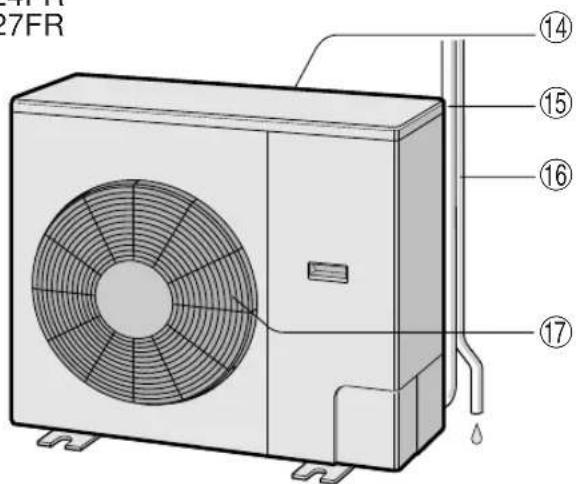

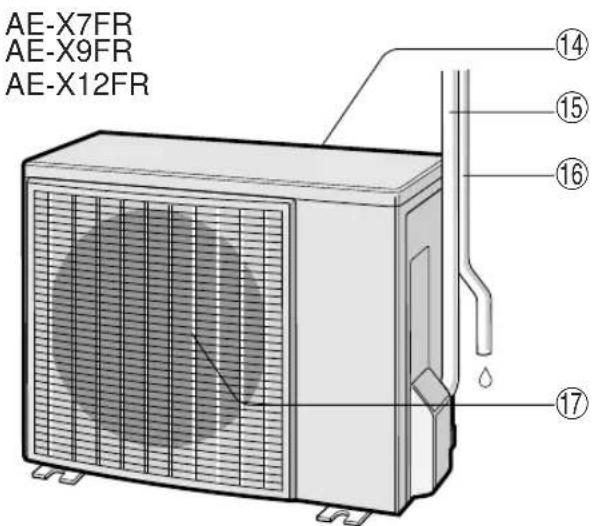

UNITÉ EXTÉRIEURE

GU-XR18FR GU-XR24FR GU-XR27FR

① Bouche de sortie (air) ② Volets d'aération à réglage vertical ③ Volets d'aération à réglage horizontal ④ Panneau d'indicateurs ⑤ Filtres à air ⑥ Grille d'admission de l'air ⑦ Bouche d'entrée (air) ⑧ Télécommande ⑨ Voyant de MARCHE (rouge) ⑩ Voyant de la MINUTERIE (orange) ⑪ Voyant de PLASMACLUSTER (bleu) ⑫ Fenêtre de RÉCEPTION ⑬ Touche AUX. (Si installée au plafond)

⑭ Bouche d'entrée (air) ⑮ Cordon d'interconnexion et tube réfrigérant ⑯ Flexible de vidange ⑰ Bouche de sortie (air)

REMARQUE : Les unités réelles peuvent varier légèrement de celles montrées ci-dessus.

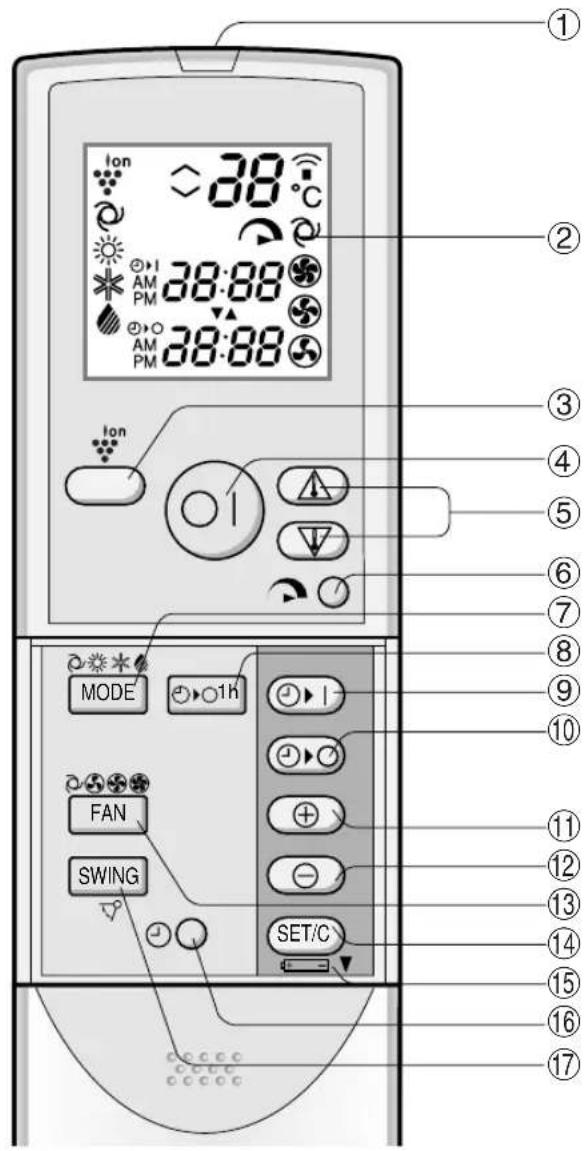

TÉLÉCOMMANDE

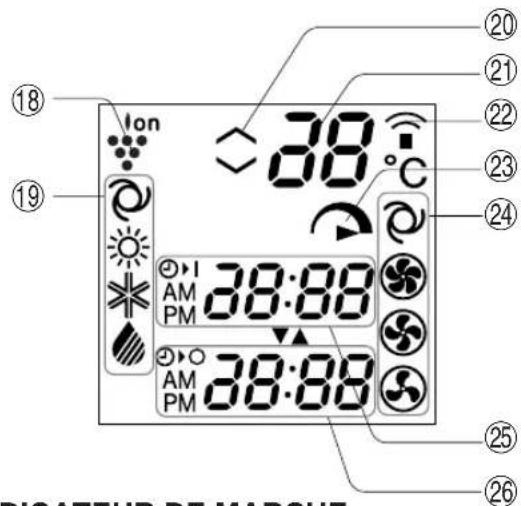

AFFICHAGE L.C.D. DE LA TÉLÉCOMMANDE

18 SYMBOLE DU PLASMACLUSTER 19 SYMBOLES DE MODE

: AUTO : FRAIS

: CHAUFFAGE :

20 RÉGLAGE DU THERMOSTAT POUR LES MODES AUTO ET SEC ② VOYANT DE TEMPÉRATURE ② SYMBOLE DE TRANSMISSION ② SYMBOLE PLEIN RÉGIME ② SYMBOLES DE VITESSE DU VENTILATEUR

: AUTO : BAS

: HAUTE : FA

① ÉMETTEUR ② AFFICHAGE (Affichage à cristaux liquides) ③ Touche PLASMACLUSTER ④ Touche MARCHE/ARRÊT ⑤ Touche THERMOSTAT ⑥ Touche PLEIN RÉGIME ⑦ Touche MODE ⑧ Touche ARRÊT APRÈS UNE HEURE ⑨ Touche MARCHE DE LA MINUTERIE (pour régler la minuterie) ⑩ Touche ARRÊT DE LA MINUTERIE (pour régler la minuterie) ⑪ Touche AVANCE DU TEMPS ⑫ Touche RECUL DU TEMPS ⑬ Touche VENTILATEUR (FAN) ⑭ Touche RÉGLAGE DE LA MINUTERIE/ANNULATION DE LA MINUTERIE (SET/C) ⑮ Indique que le COMPARTIMENT DES PILES est en dessous de cette marque ⑯ Touche HORLOGE ⑰ Touche OSCILLATION (SWING)

25 INDICATEUR DE MARCHE

DE LA MINUTERIE/HORLOGE

Indique l'heure préprogrammée de mise en marche de la minuterie ou l'heure courante.

26 INDICATEUR D'ARRÊT

DE LA MINUTERIE

Indique l'heure préprogrammée d'arrêt de la minuterie ou d'arrêt de la minuterie après une heure.

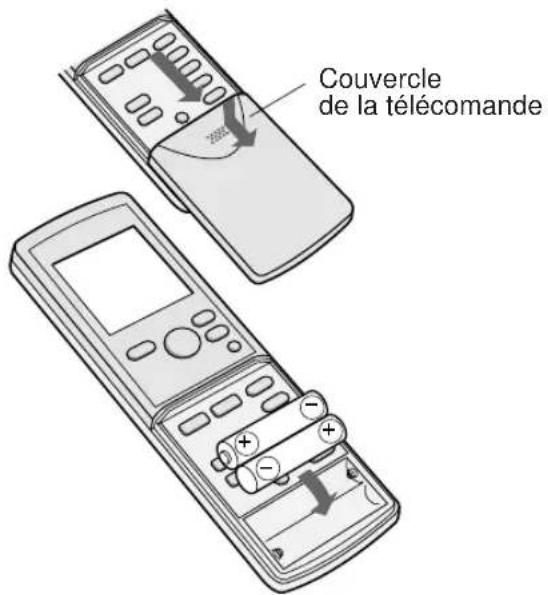

CHARGER LES BATTERIES Utiliser deux piles de format AAA (R03).

1 Retirer le couvercle de la télécommande. 2 Insérer les piles dans le compartiment, en s'assurant que les polarités ⊕ et ⊖ sont alignées correctement.

• L'affichage indique "AM 6:00" lorsque les piles sont insérées correctement.

3 Remettre le couvercle en place.

REMARQUES :

• La durée de service des piles est d'environ un an dans des conditions d'utilisation normales. Lors du remplacement des piles, toujours remplacer les deux piles en même temps, et s'assurer qu'elles sont du même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, sortir les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

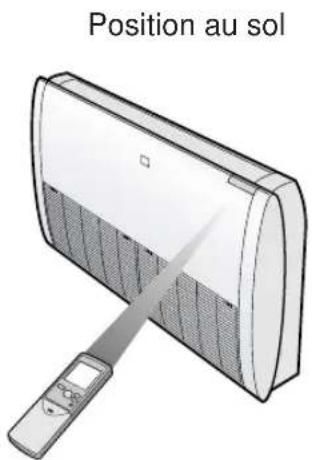

COMMENT UTILISER LA TÉLÉCOMMANDE

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur la touche désirée. L'appareil émet un bip lorsqu'il reçoit le signal.

S'assurer qu'il n'y a pas de rideau ou d'autre objet entre la télécommande et l'appareil. La télécommande peut envoyer des signaux d'une distance de 7 mètres.

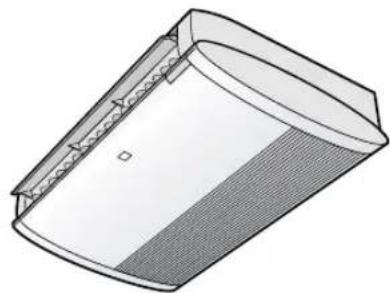

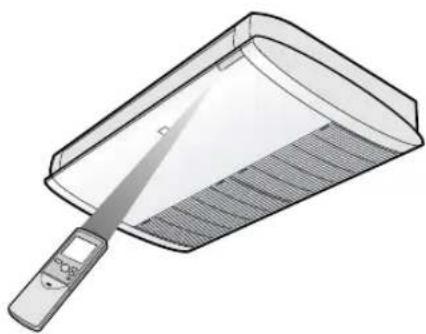

Suspendu au plafond

ATTENTION

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
• Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, d'un magnétoscope ou d'un autre équipement utilisé dans la même pièce.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

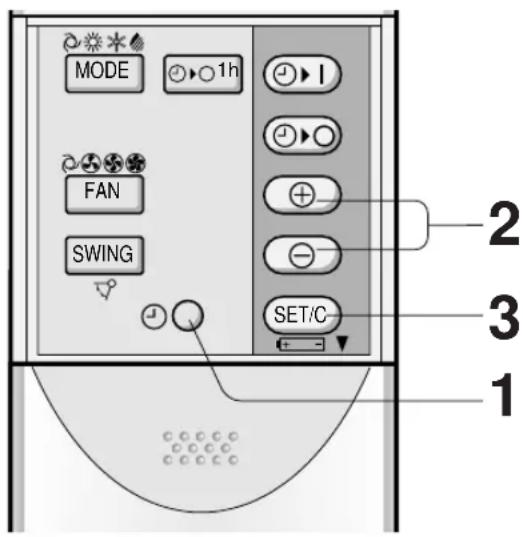

RÉGLER L'HEURE ACTUELLE DE L'HORLOGE

Il y a deux modes d'horloge : le mode 12 heures et le mode 24 heures.

Exemple : 5 heures de l'après-midi

Horloge Affichage
Mode 12 heures PM 5:00
Mode 24 heures 17:00

Pour régler le mode 12 heures, appuyer une fois sur la touche d'HORLOGE durant la première étape. Pour régler le mode 24 heures, appuyer deux fois sur la touche d'HORLOGE durant la première étape. 2. Appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DE TEMPS pour régler l'heure courante. - Maintenir la touche enfoncée pour avancer ou reculer rapidement l'affichage de l'heure. 3. Appuyer sur la touche SET/C. - Les deux points (:) clignotent pour indiquer que l'horloge fonctionne.

REMARQUE :

• L'heure courante ne peut pas être réglée lorsque la minuterie fonctionne.

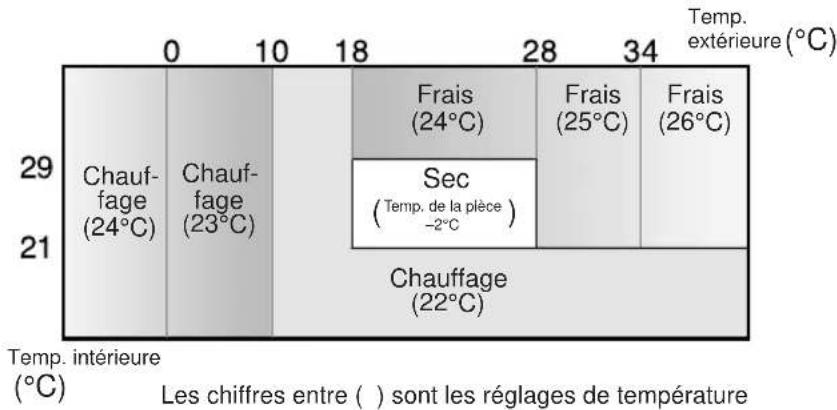

CONSEILS À PROPOS DU MODE AUTO

En mode AUTO, les réglages de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

Modes et réglages de température

Pendant le fonctionnement, si la température extérieure varie, les réglages de température glisseront automatiquement comme indiqué sur le tableau.

CHANGEMENT DE MODE

Pendant les saisons où l'on doit CLIMATISER la journée et CHAUFFER la nuit ou si la température ambiante est extrêmement plus élevée que la température réglée, à cause d'un appareil de chauffage supplémentaire, le mode commute automatiquement entre le mode CHAUFFAGE et le mode FRAIS afin de maintenir la température de la pièce à un niveau confortable.

DÉBIT D'AIR VERTICAL

VOICI COMMENT AJUSTER LA DIRECTION DU DÉBIT D'AIR

Appuyer une fois sur la touche SWING de la télécommande.

• Le volet de réglage vertical d'aération change continuellement d'angle. Appuyer à nouveau sur la touche SWING lorsque le volet de réglage vertical est à la position désirée.
• Le volet d'aération arrête de se déplacer dans l'intervalle indiqué sur le schéma.
• La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC

Mode CHAUFFAGE

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sorte que le débit d'air puisse être dirigé vers le sol.

DIRECTION HORIZONTALE DU DÉBIT D'AIR

Tenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du début d'air.

Position au sol

Suspendu au plafond

ATTENTION

Ne jamais essayer d'ajuster les volets de réglage de début d'air vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage.
• Lorsque le volet de réglage vertical est positionné à la position la plus BASSE en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire.

Ne pas placer le volet de réglage horizontal en position extrême de gauche ou de droite en mode FRAIS lorsque la vitesse du ventilateur est réglée sur "FAIBLE ( Ⓒ )" pendant une longue durée.

De la condensation risque de se former sur les volets d'aération.

FONCTIONNEMENT À PLEIN RÉGIME

Dans ce mode de fonctionnement, le climatiseur fonctionne à plein régime pour rafraîchir ou réchauffer l'atmosphère de la pièce si rapidement que vous pouvez vous contenter de le mettre en marche juste au moment où vous rentrez chez vous.

Pour activer le fonctionnement en PLEIN RÉGIME, appuyer sur la touche PLEIN RÉGIME pendant le fonctionnement.

La télécommande affiche. L'affichage de température s'éteint.

POUR ANNULER

Appuyer à nouveau sur la touche PLEIN RÉGIME.

• Le fonctionnement en PLEIN RÉGIME est également annulé lorsque le mode de fonctionnement est modifié ou quand l'appareil est éteint.

REMARQUE :

• Il n'est pas possible de régler la température ou la vitesse du ventilateur en mode de fonctionnement à PLEIN RÉGIME.

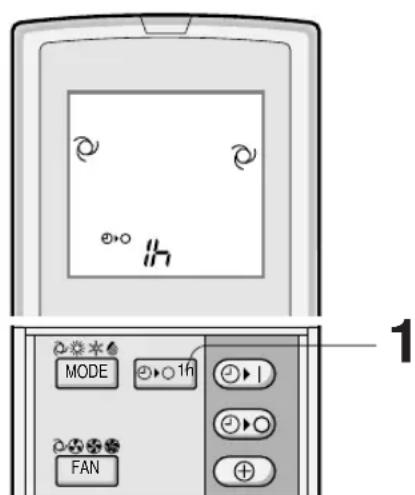

MINUTERIE D'ARRET APRÈS UNE HEURE

Lorsque la minuterie d'ARRÊT APRÈS UNE HEURE est activée, l'appareil s'arrête de fonctionner après une heure.

1. Appuyer sur la touche d'ARRÊT APRÈS UNE HEURE.

• La télécommande affiche.
• Le voyant orange de la MINUTERIE ( ) s'allume sur l'appareil. L'appareil s'arrête après une heure.

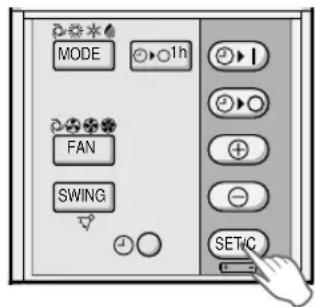

POUR ANNULER

Appuyer sur la touche d'ANNULATION DE LA MINUTERIE (SET/C).

Le voyant lumineux orange de la MINUTERIE ( ) s'éteint sur l'appareil. Enfin, appuyer à nouveau sur la touche MARCHE/ARRÊT pour éteindre l'appareil. Le voyant lumineux rouge de MARCHE ( ) et le voyant lumineux orange de la MINUTERIE ( ) s'éteignent sur l'appareil.

REMARQUES :

• Le fonctionnement de la minuterie d'ARRÊT APRÈS UNE HEURE a la priorité sur les fonctions MARCHE DE LA MINUTERIE et ARRÊT DE LA MINUTERIE. Lorsque la minuterie d'ARRÊT APRÈS UNE HEURE est réglée pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment.
• Si l'on peut utiliser l'appareil une autre heure avant que la minuterie d'ARRÊT APRÈS UNE HEURE soit activée, appuyer à nouveau sur la touche d'ARRÊT APRÈS UNE HEURE pendant l'utilisation.
• Si MARCHE DE LA MINUTERIE et/ou ARRÊT DE LA MINUTERIE sont réglés, la touche d'ANNULATION DE LA MINUTERIE annule chaque réglage.

REMARQUE :

Avant de régler la minuterie, s'assurer que l'horloge est réglée correctement à l'heure courante.

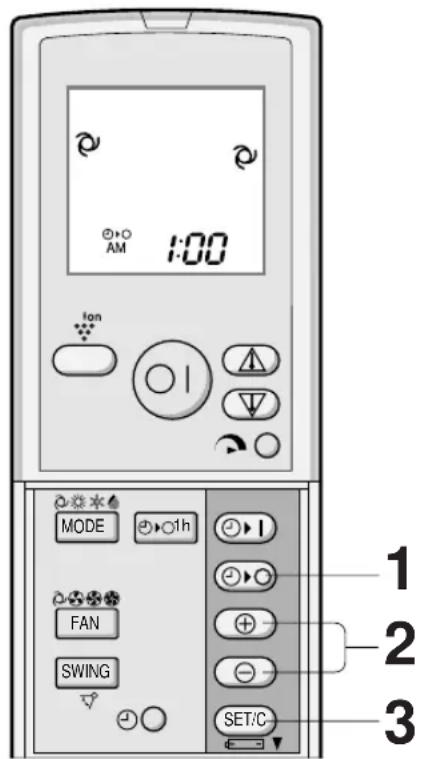

ARRÊT DE LA MINUTERIE

1. Appuyer sur la touche d'ARRÊT DE LA MINUTERIE (O). 2. Le voyant ARRÊT DE LA MINUTERIE commence à clignoter ; appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DU TEMPS pour régler l'heure courante. (L'heure peut être réglée par incréments de 10 minutes.) 3. Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche de RÉGLAGE DE LA MINUTERIE (SET/C).

Le voyant orange de la MINUTERIE ( ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal.

CONSEILS À PROPOS DE L'ARRÊT DE LA MINUTERIE

Lorsque le mode ARRÊT DE LA MINUTERIE est réglé, le réglage de température est automatiquement ajusté pour éviter que la pièce devienne excessivement chaude ou trop froide pendant votre sommeil. (Fonction de veille automatique)

MODE FRAIS/SEC :

• Une heure après le début du fonctionnement, la température augmente de 1°C plus haut que le réglage original du thermostat.

MODE DE CHAUFFAGE :

• Une heure après le début du fonctionnement, la température chute de 3°C plus bas que le réglage original du thermostat.

POUR ANNULER LE MODE MINUTERIE

Appuyer sur la touche d'ANNULATION DE LA MINUTERIE (SET/C).

Le voyant lumineux orange de la MINUTERIE s'éteint sur l'appareil. L'heure d'horloge courante sera affichée sur la télécommande.

REMARQUE :

• Si MARCHE DE LA MINUTERIE, ARRET DE LA MINUTERIE ou ARRET APRES UNE HEURE est réglé, la touche d'ANNULATION DE LA MINUTERIE annule tous les réglages.

POUR MODIFIER LE RÉGLAGE D'HEURE

Annuler d'abord le réglage MINUTERIE, puis le régler à nouveau.

MARCHE DE LA MINUTERIE

1. Annuler d'abord le réglage MARCHE DE LA MINUTERIE, puis le régler à nouveau. 2. Le voyant MARCHE DE LA MINUTERIE commence à clignoter ; appuyer sur la touche d'AVANCE DU TEMPS ou de RECUL DU TEMPS pour régler l'heure courante. (L'heure peut être réglée par incréments de 10 minutes.) 3. Pointer la télécommande sur la fenêtre de réception du signal de l'appareil et appuyer sur la touche de RÉGLAGE DE LA MINUTERIE (SET/C).

• Le voyant orange de la MINUTERIE ( ) s'allume sur l'appareil. L'appareil émet un bip lorsqu'il reçoit le signal.

4. Sélectionner la condition de fonctionnement.

L'unité s'allume avant l'heure réglée sur la minuterie afin que la température à l'intérieur de la pièce puisse atteindre celle voulue à l'heure prévue. (Fonction de réveil)

UTILISATION COMBINÉE DES MINUTERIES MARCHE/ARRÊT

On peut utiliser les minuteries MARCHE et ARRÊT combinées.

Exemple :

Pour arrêter l'appareil à 23 h et le rallumer à 7 h (avec les mêmes réglages de mode et de température).

1. Régler l'ARRÊT DE LA MINUTERIE à 23 h pendant le fonctionnement. 2. Régler la MARCHE DE LA MINUTERIE à 7 h.

La flèche (▼ ou ▲) entre le voyant MARCHE DE LA MINUTERIE et le voyant ARRÊT DE LA MINUTERIE indique quelle minuterie sera activée en premier.

REMARQUES :

• On ne peut pas programmer les minuteries MARCHE DE LA MINUTERIE et ARRÊT DE LA MINUTERIE pour faire fonctionner l'appareil à des températures différentes ou avec d'autres réglages.
• Chaque minuterie peut être programmée pour être activée avant l'autre.

CONSEILS CONCERNANT LE FONCTIONNEMENT DU PLASMACLUSTER

L'ioniseur Plasmacluster à l'intérieur du climatiseur délivre des ions dans la pièce.

Une même quantité d'ions négatifs et positifs permet de réduire la quantité de champignons de moisissure formés dans l'air.

FONCTIONNEMENT DU PLASMACLUSTER

1. Pendant le fonctionnement, appuyer sur la touche PLASMACLUSTER.

• La télécommande affiche "

• Le voyant bleu de PLASMACLUSTER s'allume sur l'appareil.

POUR ANNULER

Appuyer à nouveau sur la touche PLASMACLUSTER.

• Le voyant de PLASMACLUSTER situé sur l'appareil s'éteindra.

REMARQUES :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, à la prochaine activation du climatiseur.
• Lorsqu'on appuie sur la touche PLASMACLUSTER alors que l'appareil ne fonctionne pas, le fonctionnement de PLASMACLUSTER démarrera sans le mode de climatisation de l'air (c'est-à-dire, CHAUFFAGE ou REFROIDISSEMENT). Le symbole de mode sur la télécommande disparaîtra et la vitesse du ventilateur ne pourra pas être réglée sur AUTO.

Utiliser ce mode si la télécommande n'est pas disponible.

POUR ALLUMER

Appuyer sur la touche AUX. à l'aide d'une pointe fine sur le panneau indicateur.

Le voyant rouge de MARCHE s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTO. - La vitesse du ventilateur et le réglage de température sont en position AUTO.

POUR ÉTEINDRE

Appuyer de nouveau sur la touche AUX. - Le voyant rouge de MARCHE s'éteint sur l'appareil.

REMARQUE :

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

ENTRETIEN

S'assurer de débrancher le cordon d'alimentation de la prise murale ou de couper le disjoncteur avant d'effectuer les travaux d'entretien.

NETTOYER L'APPAREIL ET LA TÉLÉCOMMANDE

• Les essuyer avec un chiffon doux.
• Ne pas les éclabousser ou verser de l'eau dessus. Cela peut provoquer une électrocution ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

ENTRETIEN APRÈS LA SAISON DE CLIMATISATION

1. Faites fonctionner l'unité en mode FRAIS avec un réglage de température à 32 °C pendant environ une demi-journée pour permettre au mécanisme de sécher complètement. 2. Arrêtez le fonctionnement et débranchez l'appareil. Coupez le disjoncteur, s'il est exclusivement dédié au climatiseur. 3. Nettoyez les filtres, puis réinstallez-les.

ENTRETIEN AVANT LA SAISON DE CLIMATISATION

1. Assurez-vous que les filtres à air ne sont pas encrassés. 2. Assurez-vous qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3. Vérifiez périodiquement l'usure du rack de montage extérieur afin de vous assurer qu'il est fermement mis en place.

NETTOYAGE DES FILTRES

Les filtres à air doivent être nettoyés toutes les deux semaines.

1. ÉTEINDRE L'APPAREIL 2. OUVRIR LA GRILLE D'ADMISSION DE L'AIR

1. Faire glisser les butées vers la gauche (OPEN). Deux butées sont fournies pour chaque grille d'entrée d'air. 2. Tirer doucement et ouvrir la grille d'entrée d'air.

3. RETIRER LES FILTRES À AIR

Appuyer doucement sur les deux saillies des filtres à air pour les décrocher.

4 NETTOYER LES FILTRES À AIR

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

5 RÉINSTALLER LES FILTRES À AIR

Placer le côté avant en bas et réinstaller les filtres dans leur emplacement d'origine. Pousser les crochets de manière à ce qu'ils soient bien fixés.

6 FERMER LA GRILLE D'ENTRÉE D'AIR

Faire glisser les butées sur la droite (CLOSE ▷) et verrouiller la grille d'entrée d'air.

AVANT D'APPELER LE SERVICE APRÈS-VENTE

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil.

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé immédiatement après sa mise hors circuit. L'appareil ne fonctionne pas immédiatement après le change-ment de mode. Cela sert à protégger le mécanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.	LEGER BRUISSEMENT Le bruit de bruissement doux est produit par le réfrigérant se propageant à l'intérieur de l'appleuil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la vapeur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiente et celle de l'air dégagé par l'appareil. • En mode CHAUFFAGE, de la vapeur d'eau risque de s'échapper de l'unité extérieure pendant le dégivrage.
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD L'appareil est en cours de préchauffage ou de dégivrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des composants internes du climatiseur au début de l'installation peuvent être dégagées de l'appareil.	L'UNITE EXTERIEURE NE S'ARRETE PAS Après l'accêt du fonctionnement, l'unité extérieure fait tourner le ventilateur pendant environ une minute pour refroidir l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de croquement. Ce son est général par la friction du panneau avant et par la dilatation ou la connexion des autres composants dûs à une variation de température.	ODEUR EMISE PAR LA SORTIE D'AIR DU PLASMACLUSTER Cette odeur est celle de l'ozone général par le générateur d'ions plasma. La densité d'ozone est très faible et n'affectera pas votre santé. L'ozone dispersée dans l'air se décomposera rapidement et sa densité dans la pièce n'augmentera pas.
UN FAIBLE BOURDONNEMENT EST EMIS Ce son se fait entendre lorsque l'appareil générale des groupes d'ions plasma.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS
Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé.
SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. S'ils sont en-crassés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est régle correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la piece peut empêcher que l'appareil attigne la température désirée.	Vérifier si des-appareils qui générent de la chaleur fonction- nent dans la piece.

SI L'APPAREIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE LA TELECOMMANDE
Vérifier que les piles de la télé-commande ne sont pas usagées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télécommande sont mises en place et si elles sont alignées correctement selon leur polarité.

Contacter le service après-vente si les voyants de MARCHE et de la MINUTERIE clignotent sur le panneau d'indicateurs.
