Tipo de producto	Aire acondicionado split
Marca	Sharp
Modelo unidad exterior	GSXP24FR
Modelo unidad interior	GU-XR24FR
Alimentación	220-240 V, 50 Hz
Funciones principales	Enfriamiento, calefacción, deshumidificación, ventilación, modo automático, modo turbo, temporizador encendido/apagado, oscilación de las lamas
Tecnología Plasmacluster	Ionizador que genera iones positivos y negativos para purificar el aire
Control remoto	Con pantalla LCD, alcance 7 m, pilas AAA
Temporizador	Temporizador de apagado después de una hora, temporizador encendido/apagado programable en incrementos de 10 minutos
Función de suspensión automática	Ajusta la temperatura una hora después de activar el temporizador de apagado
Rango de temperatura de funcionamiento (enfriamiento)	Interior: 21-32 °C, exterior: 21-43 °C
Rango de temperatura de funcionamiento (calefacción)	Interior: 20-27 °C, exterior: -7-24 °C
Filtros de aire	Lavables, limpieza recomendada cada 2 semanas
Mantenimiento	Limpiar con un paño suave, no usar agua ni disolventes fuertes
Seguridad	Puesta a tierra obligatoria; interruptor de fuga recomendado; detención inmediata en caso de olor a quemado; no insertar objetos
Reparabilidad	Reparación solo por un profesional calificado; piezas de repuesto disponibles en el servicio postventa
Protección contra cortes de energía	Memoria de ajustes (excepto temporizador); reinicio automático
Función de descongelación automática	En modo calefacción, descongelación automática durante 5 a 10 minutos
Instalación	Debe ser realizada por un instalador calificado de acuerdo con las regulaciones nacionales
Dimensiones unidad interior (aproximadamente)	Alto: 300 mm, Ancho: 900 mm, Fondo: 200 mm
Peso unidad interior (aproximadamente)	12 kg

Preguntas frecuentes - GSXP24FR SHARP

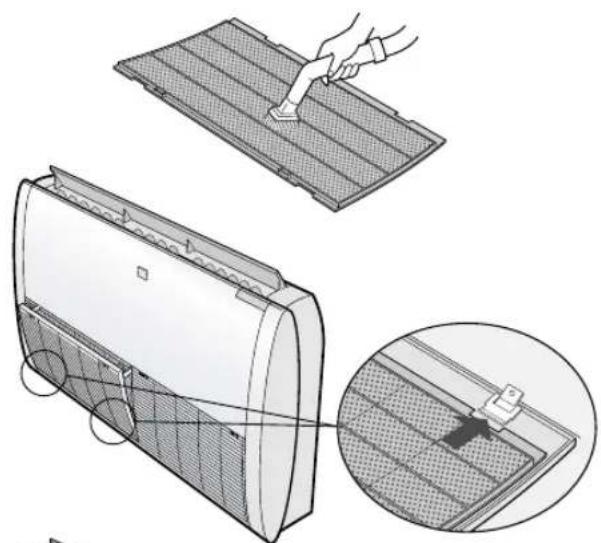

¿Cómo limpiar los filtros de aire del aire acondicionado Sharp GSXP24FR?

Apague el aparato y desconéctelo. Abra la rejilla de admisión de aire deslizando los topes hacia la izquierda. Retire los filtros presionando las protuberancias. Límpielos con una aspiradora o lávelos con agua tibia y un detergente suave. Séquelos a la sombra antes de volver a colocarlos. Cierre la rejilla y deslice los topes hacia la derecha para bloquear.

¿Qué hacer si el aire acondicionado no enfría correctamente?

Primero verifique los filtros de aire: si están sucios, límpielos. Asegúrese de que la unidad exterior no tenga obstrucciones en la entrada o salida de aire. Verifique la configuración del termostato y que las ventanas y puertas estén cerradas. Si el problema persiste, póngase en contacto con el servicio postventa.

¿Cómo ajustar el temporizador de apagado después de una hora?

Durante el funcionamiento, presione la tecla de apagado después de una hora en el control remoto. El control remoto muestra '1h' y el indicador naranja del temporizador se enciende en la unidad interior. El aparato se apagará automáticamente después de una hora. Para cancelar, presione la tecla SET/C.

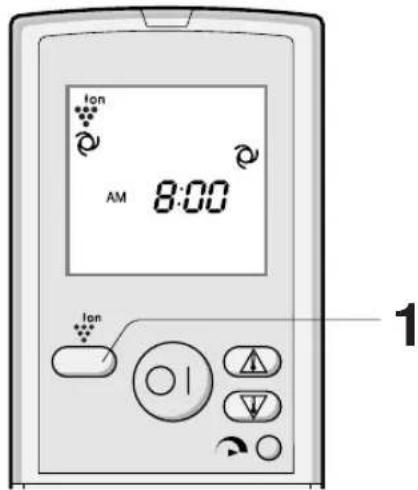

¿Cómo usar la función Plasmacluster?

Durante el funcionamiento, presione la tecla PLASMACLUSTER del control remoto. Aparece el icono Plasmacluster y el indicador azul en la unidad se enciende. Para desactivar, presione la tecla nuevamente. El ajuste se memoriza para el próximo uso.

¿Por qué la unidad exterior sigue girando después de apagar el aparato?

Es normal: después de detener el funcionamiento, el ventilador de la unidad exterior continúa girando durante aproximadamente un minuto para enfriar el aparato. Se detendrá automáticamente.

¿Cómo ajustar el reloj del control remoto?

Presione la tecla RELOJ (una vez para modo 12h, dos veces para modo 24h). Use las teclas de avance o retroceso de tiempo para ajustar la hora. Presione SET/C para confirmar. Los dos puntos parpadean para indicar que el reloj funciona.

¿Qué significa el indicador parpadeante en el panel indicador?

Si los indicadores ENCENDIDO (rojo) y TEMPORIZADOR (naranja) parpadean, indica un mal funcionamiento. Póngase en contacto con el servicio postventa. No intente repararlo usted mismo.

¿Puedo instalar el aire acondicionado yo mismo?

No, la instalación, el desmontaje y la reparación deben ser realizados por un instalador calificado o un servicio de reparación autorizado. Una instalación incorrecta puede provocar descargas eléctricas, fugas de agua o incendio.

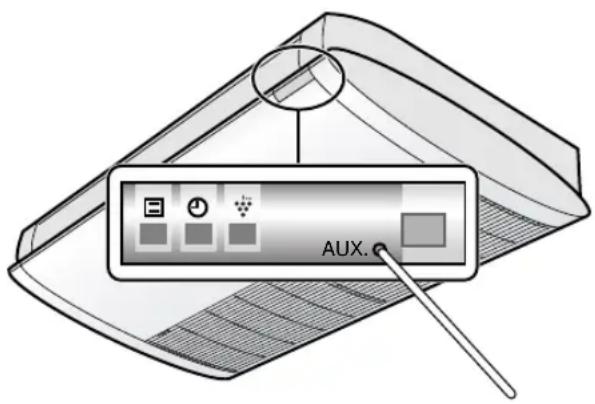

¿Cómo usar el modo auxiliar si se pierde el control remoto?

En el panel indicador de la unidad interior, presione la tecla AUX. con un objeto delgado. El aparato se enciende en modo automático con velocidad de ventilador y temperatura automáticas. Para apagar, presione AUX nuevamente.

¿Cuál es el rango de temperatura de funcionamiento para la calefacción?

En modo calefacción, la temperatura interior debe estar entre 20°C y 27°C (bulbo seco), y la temperatura exterior entre -7°C y 24°C (bulbo húmedo). Por debajo de -7°C, el rendimiento puede reducirse; use un calefactor adicional si es necesario.

MANUAL DE USUARIO GSXP24FR SHARP

MANUAL DE INSTRUCCIONES

Atención: su producto está marcado con este símbolo. Significa que los productos eléctricos y electrónicos usados no deben mezclarse con los residuos domésticos generales. Existe un sistema de recogida independiente para estos productos.

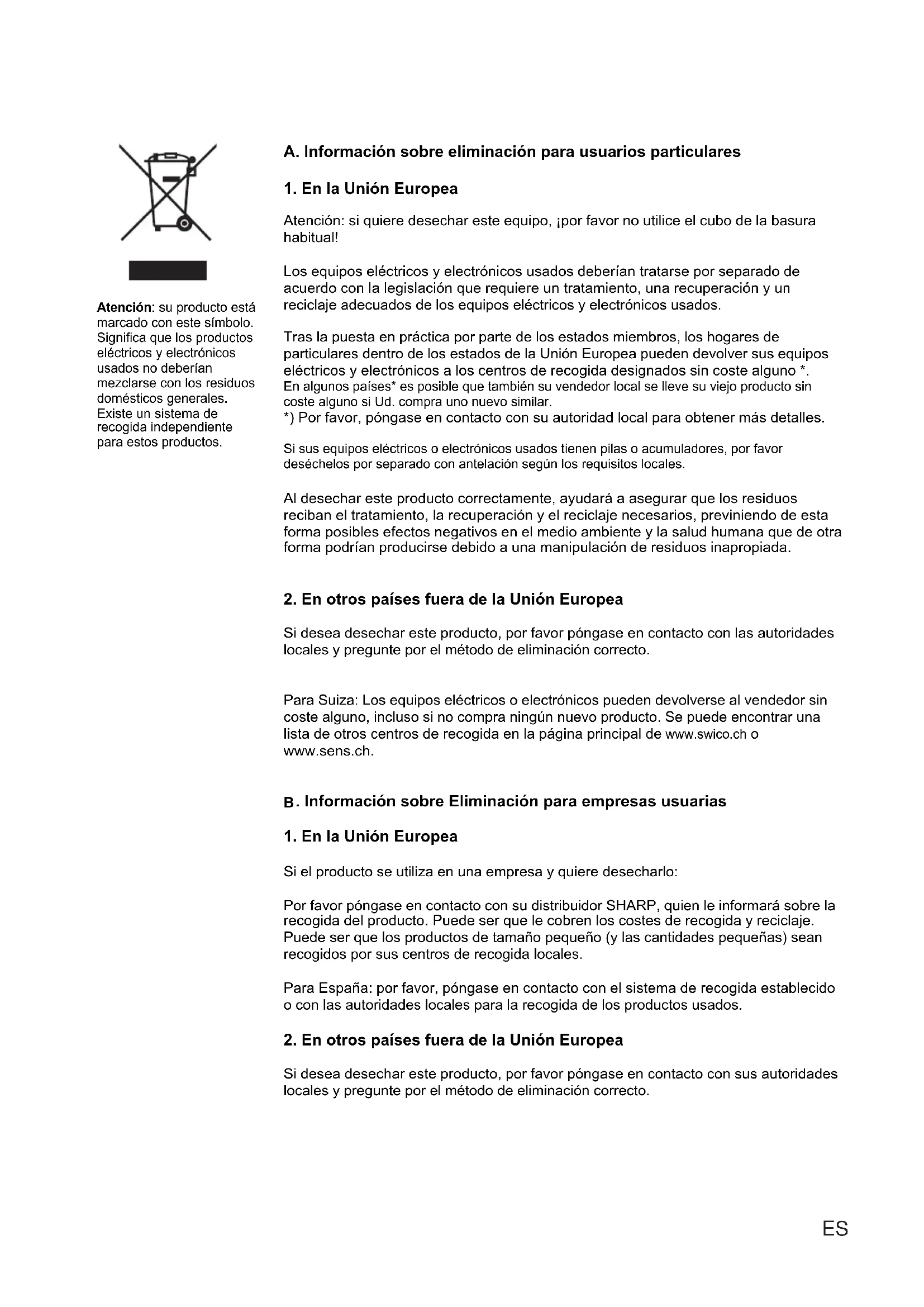

A. Información sobre eliminación para sistemas particulares

1. En la Unión Europea

Atención: si quiere desechar este equipo, por favor no utilice el cubo de la basura habitual.

Los equipos eléctricos y electrónicos usados deben tratarse por separado de acuerdo con la legislación que requiere un tratamiento, una recuperación y un reciclaje adecuados de los equipos eléctricos y electrónicos usados.

Tras la puesta en práctica por parte de los Estados miembros, los hogares de particulares dentro de los estados de la Unión Europea pueden devolver sus equipos eléctricos y electrónicos a los centros de recogida designados sin coste alguno. En algunos países es posible que también su vendedor local se lleve su viejo producto sin coste alguno si usted compra uno nuevo similar.

*) Por favor, póngase en contacto con su autoridad local para obtener más detalles.

Si sus equipos eléctricos o electrónicos usados tienen pilas o acumuladores, por favor deséchelos por separado con antelación según los requisitos locales.

Al desechar este producto correctamente, ayudará a asegurar que los residuos reciban el tratamiento, la recuperación y el reciclaje necesarios, previniendo de esta forma posibles efectos negativos en el medio ambiente y la salud humana que de otra forma podrían producirse debido a una manipulación de residuos inapropiada.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con las autoridades locales y pregunte por el método de eliminación correcto.

Para Suiza: Los equipos eléctricos o electrónicos pueden devolverse al vendedor sin coste alguno, incluso si no compra ningún producto nuevo. Se puede encontrar una lista de otros centros de recogida en la página principal de www.swico.ch o www.sens.ch.

B. Información sobre eliminación para empresas usuarias

1. En la Unión Europea

Si el producto se utiliza en una empresa y quiere desecharlo:

Por favor, póngase en contacto con su distribuidor SHARP, quien le informará sobre la recogida del producto. Puede que le cobren los costes de recogida y reciclaje. Puede que los productos de pequeñas cantidades sean recogidos por sus centros de recogida locales.

Para España: por favor, póngase en contacto con el Sistema de recogida establecido o con las autoridades locales para la recogida de los productos usados.

2. En otros países fuera de la Unión Europea

Si desea desechar este producto, por favor póngase en contacto con sus autoridades locales y pregunte por el método de eliminación correcto.

Gracias por la compra de este acondicionador de aire SHARP. Antes de usar el producto, lea el manual detenidamente.

ÍNDICE

INSTRUCCIONES IMPORTANTES DE SEGURIDAD. S-1 - OBSERVACIONES ADICIONALES SOBRE EL FUNCIONAMIENTO ............S-3 ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA .S-3 DESIGNACIÓN DE LAS PIEZAS S-4 USO DEL MANDO A DISTANCIA S-6 - FUNCIONAMIENTO BÁSICO. S-8 - REGLAJE DE LA DIRECCIÓN DE LA CORRIENTE DE AIRE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S-10 - FUNCIONAMIENTO A CAPACIDAD MÁXIMA .S-11

• FUNCIONAMIENTO CON EL TEMPORIZADOR DE UNA HORA ............S-11
• FUNCIONAMIENTO CON EL TEMPORIZADOR............S-12 CONSEJOS SOBRE EL FUNCIONAMIENTO DEL PLASMACLUSTER.. S-14 FUNCIONAMIENTO DEL PLASMACLUSTER.S-14
• MODO AUXILIAR. S-15 MANTENIMIENTO S-15 ANTES DE LLAMAR AL DEPARTAMENTO DE SERVICIO TÉCNICO..S-17

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIAS PARA EL USO

1 No deforme ni tire del cable de alimentación. Estirar y mal utilizar el cable de alimentación puede ocasionar descargas eléctricas. 2 Tenga cuidado de no exponer su cuerpo directamente al flujo de aire durante un largo tiempo. Esto puede afectar sus condiciones físicas. 3 Al usar el acondicionador de aire para recién nacidos, niños, ancianos, personas postradas en cama o inválidas, asegúrese de que la temperatura de la habitación sea la adecuada para ellos. 4 Nunca inserte objetos dentro de la unidad. Insertar objetos puede causar heridas debido a la rotación a alta velocidad de los ventiladores internos. 5 Conecte a tierra el acondicionador de aire sin falta. No conecte el cableado a tierra con la tubería de gas, tubería de agua, barra pararrayos o cable a tierra del teléfono. Una conexión incompleta a tierra puede causar descargas eléctricas. 6 Si sucede algo anómalo con el acondicionador de aire (por ej., se detecta un olor a quemado), detenga inmediatamente la operación y desactive el cortacircuitos. 7 El aparato se debe instalar de acuerdo con las regulaciones nacionales de cableado. La inapropiada conexión del cable puede ocasionar un sobrecalentamiento del cable de suministro de alimentación, del enchufe y del tomacorriente, y causar un incendio. 8 Si el cable de alimentación está dañado, este deberá ser reemplazado por el fabricante, por un servicio autorizado o por una persona similarmente calificada, para evitar situaciones peligrosas. Utilice para reemplazo solo el cable de alimentación específico del fabricante.

ADVERTENCIAS PARA LA INSTALACIÓN/DESMONTAJE/REPARACIÓN

• No trate de instalar/desmontar/reparar la unidad por su propia cuenta. La elaboración de un trabajo incorrecto ocasionará descargas eléctricas, fugas de agua, incendios, etc. Consulte a su distribuidor o a personal de servicios especializado para que realice la instalación/desinstalación/reparación de la unidad.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

PRECAUCIONES PARA EL USO

1 Abra periódicamente una ventana o una puerta para ventilar la habitación, sobre todo si se usan aparatos que funcionan con gas. Una ventilación insuficiente puede causar escasez de oxígeno. 2 No opere los botones con las manos mojadas. Esto puede causar descargas eléctricas. 3 Por seguridad, desconecte el diferencial cuando no esté utilizando la unidad por un período de tiempo prolongado. 4 Verifique periódicamente la rejilla de montaje de la unidad exterior para saber si hay desgaste y para cerciorarse de que está asegurada en su lugar. 5 No coloque nada en la unidad exterior ni se ponga encima. El objeto o la persona puede caerse, causando lesiones. 6 Esta unidad está diseñada para uso doméstico. No la utilice para otras aplicaciones tales como perreras donde se crían animales o invernaderos. 7 No coloque vasijas con agua sobre la unidad. Si el agua penetra debajo de la unidad, los aislamientos eléctricos pueden deteriorarse y causar descargas eléctricas. 8 No bloquee las entradas ni las salidas de aire de la unidad. Esto puede ocasionar funcionamiento insuficiente o problemas. 9 Asegúrese de apagar y desconectar el diferencial antes de llevar a cabo cualquier mantenimiento o limpieza. Existe un ventilador rotando en el interior de la unidad y usted podría resultar herido. 10 No rocíe ni derrame agua directamente sobre la unidad. El agua puede causar descargas eléctricas o daños al equipo. 11 Este aparato no está diseñado para el uso sin supervisión por parte de niños o personas enfermas. Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.

PRECAUCIONES PARA UBICACIÓN/INSTALACIÓN

• Asegúrese de conectar el acondicionador de aire a la fuente de alimentación de la tensión y la frecuencia correctas. La realización de una fuente de alimentación con un voltaje y frecuencias inadecuados puede ocasionar daños en el equipo e incluso causar un incendio.
• No instale el aparato en lugares donde pueda haber fuga de gases. Esto puede causar incendios. Instale el aparato en un lugar con poco polvo, vapores y humedad.
• Coloque la manguera de drenaje de tal forma que se asegure un drenaje fluido. Un drenaje insuficiente puede causar humedecimiento de la habitación, muebles, etc.
• Asegúrese de que se ha instalado un interruptor automático de pérdidas o un diferencial, dependiendo de la ubicación de la instalación, para evitar descargas eléctricas.

• El dispositivo protector incorporado en el aparato puede impedir que este continúe funcionando, cuando se use fuera de este margen.
• En las rejillas de aire puede formarse condensación, si el aparato funciona continuamente en el modo ENFRIAR o DESHUMECTAR, cuando la humedad ambiental es superior a un 80%.

La operación de refrigeración durante la estación de invierno está disponible gracias a la función incorporada de refrigeración de invierno. El límite inferior del margen de temperatura externa es de -10°C B.H. (Nota: Es posible que funcione el dispositivo de protección incorporado cuando la temperatura exterior descienda por debajo de los 21°C B.H., dependiendo de las condiciones).

FALLO DE CORRIENTE

Este acondicionador de aire tiene una función de memoria automática para almacenar la configuración cuando ocurra un fallo de corriente.

Después de retornar la corriente, el aparato se reinicializará automáticamente al mismo ajuste que estaba activo antes del fallo de la corriente, excepto los ajustes de reloj.

Si los relojes fueron ajustados antes del fallo de corriente, es necesario ajustarlos después de volver la corriente.

Al funcionar en el modo CALENTAR, puede suceder que el ventilador interno tarde de dos a cinco minutos en comenzar a funcionar, después de haber conectado el aparato; esto tiene por objeto impedir que el aire frío salga fuera del aparato antes de que haya alcanzado la temperatura suficiente.

FUNCIÓN DE DESHIELO

• Al formarse hielo en el intercambiador térmico que hay en la unidad exterior al funcionar en el modo CALENTAR, un descongelador automático proporciona calor durante unos cinco a diez minutos, para retirar el hielo. Durante el deshielo el ventilador interior y el ventilador exterior dejan de funcionar.
• Una vez terminado el deshielo, el aparato continúa funcionando en el modo CALENTAR.

• El aparato emplea una bomba calorífica que extrae el calor del aire exterior, y lo despide dentro de la habitación. Por eso, la temperatura del aire exterior influye considerablemente en el poder calorífico del aparato. Si el proceso de calentamiento es reducido a temperaturas bajas exteriores, utilice un calentador adicional.
• Hasta poder calentar la habitación completa puede tardar tiempo dado que el aparato emplea un circuito de circulación forzada del aire.

ALGUNOS CONSEJOS PARA AHORRAR ENERGÍA

A continuación se dan algunos consejos sencillos para ahorrar energía al usar el acondicionador de aire.

REGULE LA TEMPERATURA CORRECTA

• Al ajustar el termostato 1°C más que la temperatura deseada en el modo ENFRIAR y 2°C menos en el modo CALENTAR ahorrará aproximadamente un 10 por ciento en consumo de corriente.
• Si se regula una temperatura más baja de lo necesario para enfriar la habitación, aumentará el consumo de corriente.

BLOQUEE LOS RAYOS SOLARES DIRECTOS Y PREVENGA CORRIENTES DE AIRE

• Si bloquea la exposición del aparato a los rayos solares directos cuando utilice el aparato para enfriamiento, reducirá el consumo de corriente. Cierre las ventanas y puertas durante las operaciones de enfriar y calentar.

PARA OBTENER UNA ÓPTIMA CIRCULACIÓN DEL AIRE, REGULE DEBIDAMENTE EL SENTIDO DE LA CORRIENTE DE AIRE

PARA OBTENER UN FUNCIONAMIENTO EFICIENTE DEL APARATO, MANTENGA EL FILTRO SIEMPRE LIMPIO

APROVECHE AL MÁXIMO LAS FUNCIONES DE DESACTIVACIÓN CON EL TEMPORIZADOR

CUANDO NO SE VAYA A USAR EL APARATO DURANTE MUCHO TIEMPO, DESCONECTE EL CABLE DE ALIMENTACIÓN

• La unidad interior consume una pequeña cantidad de energía incluso al no estar funcionando.

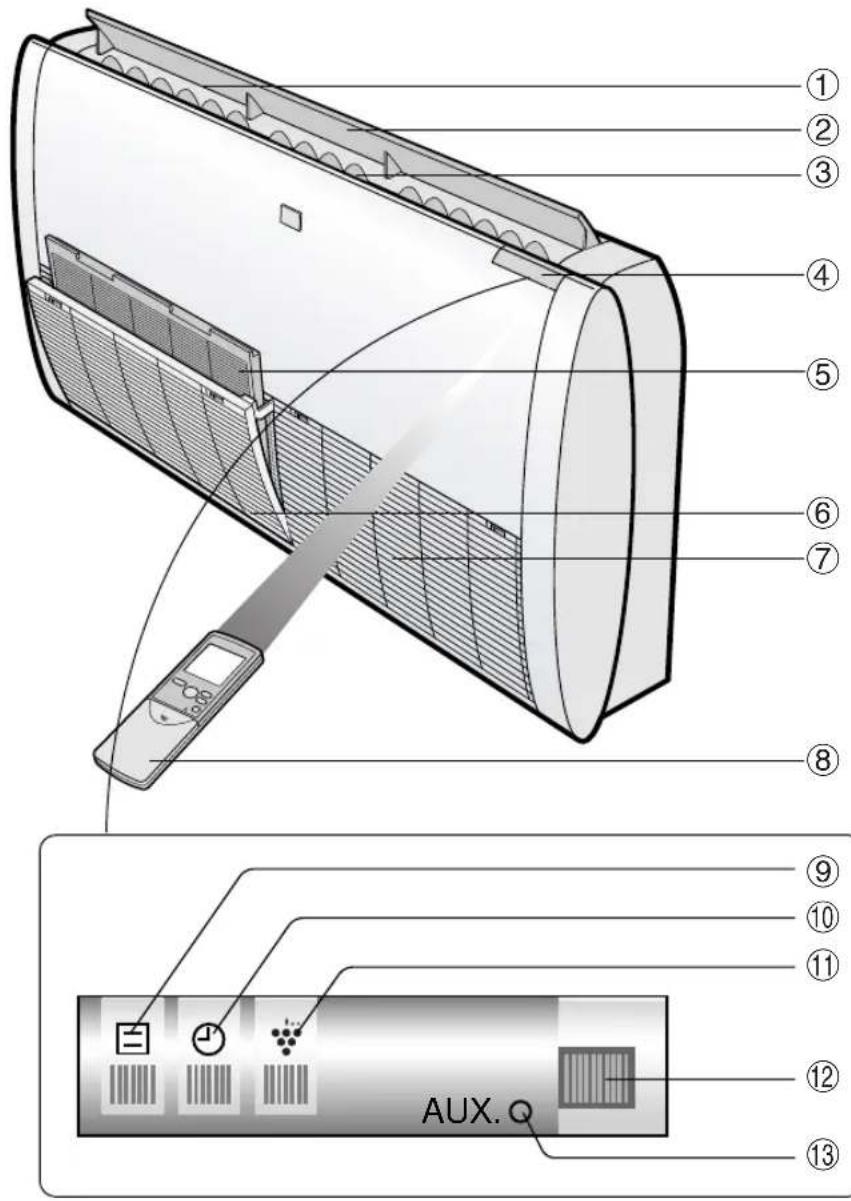

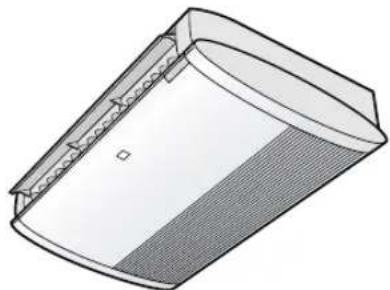

UNIDAD INTERIOR

(Cuando se instala en el suelo)

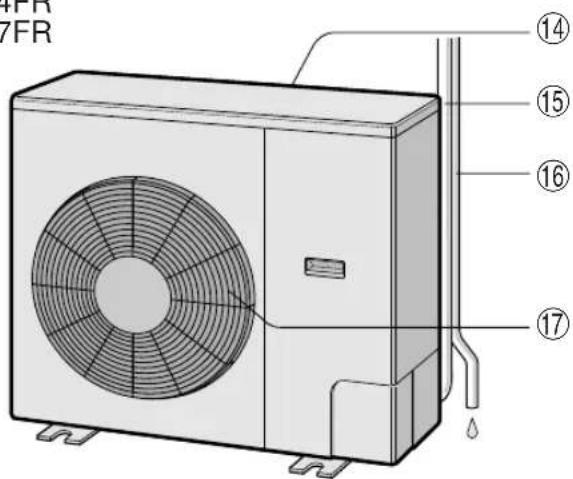

UNIDAD EXTERIOR GU-XR18FR GU-XR24FR GU-XR27FR

① Salida de aire ② Deflectores de ajuste vertical ③ Deflectores de ajuste horizontal ④ Panel de indicaciones ⑤ Filtros de aire ⑥ Rejilla de admisión ⑦ Entrada de aire Mando a distancia Lámpara de FUNCIONAMIENTO (roja) ⑩ Lámpara de TEMPORIZADOR (anaranjada) ⑪ Lámpara de PLASMACLUSTER (azul) ⑫ Ventana RECEPTORA ⑬ Tecla AUX. (Cuando se instala en el techo)

⑭ Entrada de aire ⑮ Cable conector y tubo refrigerante ⑯ Manguera de drenaje ⑰ Salida de aire

NOTA: Los aparatos pueden diferir ligeramente de los indicados en las ilustraciones.

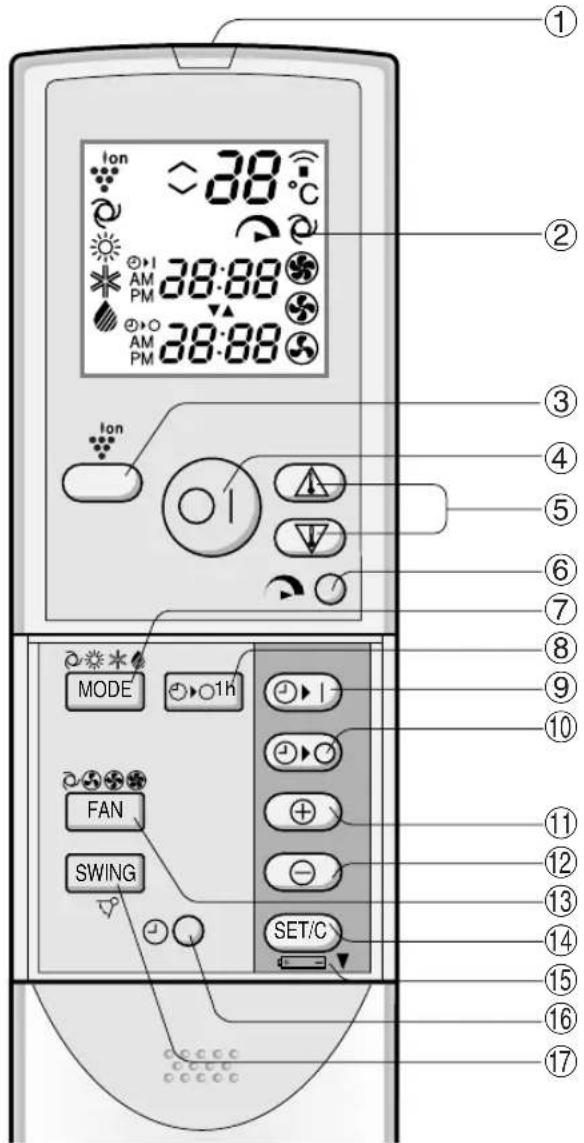

MANDO A DISTANCIA

① TRANSMISOR ② VISUALIZADOR (de cristal líquido) ③ Tecla PLASMACLUSTER ④ Tecla de CONEXIÓN/DESCONEXIÓN ⑤ Tecla del TERMOSTATO ⑥ Tecla de CAPACIDAD MÁXIMA ⑦ Tecla MODO (MODE) ⑧ Tecla TEMPORIZADOR EN UNA HORA ⑨ Tecla de ACTIVACIÓN DEL TEMPORIZADOR (para regularlo) ⑩ Tecla de DESACTIVACIÓN DEL TEMPORIZADOR (para regularlo) ⑪ Tecla de AVANCE DE HORAS ⑫ Tecla de RETROCESO DE HORAS ⑬ Tecla VENTILACIÓN (FAN) ⑭ Tecla de AJUSTE/CANCELACIÓN DEL TEMPORIZADOR (SET/C) ⑮ Indica que el COMPARTIMIENTO DE PILAS está por debajo de esta marca ⑯ Tecla de RELOJ ⑰ Tecla de PASO DE AIRE (SWING)

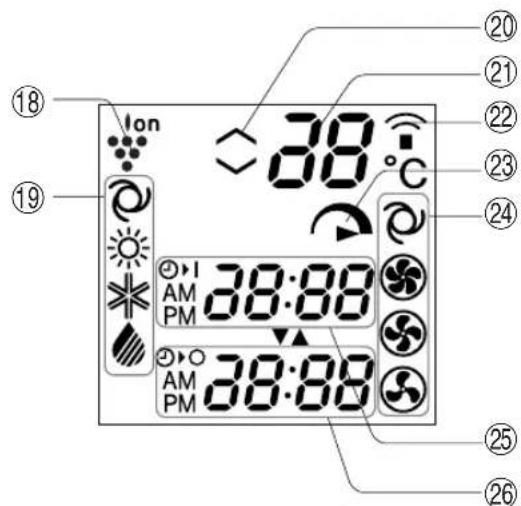

PANTALLA DE VISUALIZACIÓN L.C.D. DEL MANDO A DISTANCIA

⑱ SÍMBOLO DE PLASMACLUSTER ⑲ SÍMBOLOS DE MODO

:AUTOMÁTICO :EFRIAR

:CALENTAR :DEUMECTAR

⑳ AJUSTE DEL TERMOSTATO PARA LOS MODOS AUTOMÁTICO Y DESHUMECTAR ㉑ INDICADOR DE TEMPERATURA ㉒ SÍMBOLO DE TRANSMISIÓN ㉓ SÍMBOLO DE CAPACIDAD MÁXIMA ㉔ SÍMBOLOS DE VELOCIDAD DEL VENTILADOR

:AUTOMÁTICA :CAJA

:ALTA :SUAVE

㉕ INDICADOR DE ACTIVACIÓN DEL TEMPORIZADOR/RELOJ

Indica la hora programada para la conexión del temporizador, o la hora actual.

㉖ INDICADOR DE DESACTIVACIÓN DEL TEMPORIZADOR

Indica la hora programada para la desconexión del temporizador, o el reglaje de una hora de este.

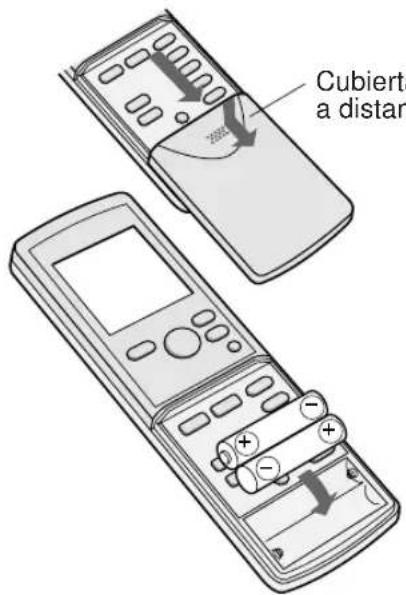

FORMA DE COLOCAR LAS PILAS Use dos pilas: tamaño AAA (R03).

1. Retire la cubierta del mando a distancia. 2. Inserte las pilas en el compartimiento, asegúrese de que las polaridades ⊕ y ⊖ están correctamente alineadas.

• Si las pilas están bien colocadas, en el visualizador aparecerá "AM 6:00".

3 Coloque de nuevo la cubierta en su sitio.

Cubierta del mando a distancia

NOTAS:

Las pilas alcanzan para un año de uso normal, aproximadamente. - Al sustituir las pilas, siempre cambie ambas pilas y asegúrese de que son del mismo tipo. - Si el mando a distancia no funciona apropiadamente después de sustituir las pilas, retírelas y espere unos 30 segundos e introdúzcalas correctamente. - Cuando no vaya a usar el aparato durante mucho tiempo, saque las pilas del mando a distancia.

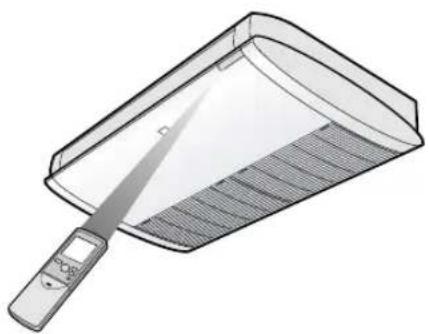

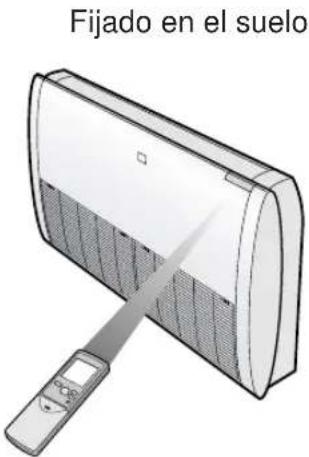

FORMA DE USAR EL MANDO A DISTANCIA

Apunte el mando a distancia hacia la ventana receptora de señal de la unidad y pulse la tecla deseada. Cuando la unidad reciba la señal, producirá un sonido audible.

• Cerciórese de que no haya cortinas u otros objetos entre el mando a distancia y la unidad.
• El mando a distancia puede enviar señales hasta a 7 metros de distancia.

Suspendido en el techo

PRECAUCIÓN

• No permita que la ventana receptora de señal reciba la luz directa del sol, ya que esto pueda deteriorar su configuración. Si la ventana receptora de señal es expuesta a la luz solar directa, utilice una cortina para bloquear la luz.
• El uso de una lámpara fluorescente con interruptor rápido en la misma habitación puede interferir con la transmisión de la señal.
• La unidad puede ser afectada por las señales transmitidas del mando a distancia de la televisión, de la videograbadora o de otros aparatos usados en la misma habitación.
• No deje nunca el mando a distancia expuesto directamente a los rayos del sol, ni cerca de un calentador. Igualmente, proteja la unidad y el mando a distancia contra la humedad y los golpes, para evitar que se decoloren o se averíen.

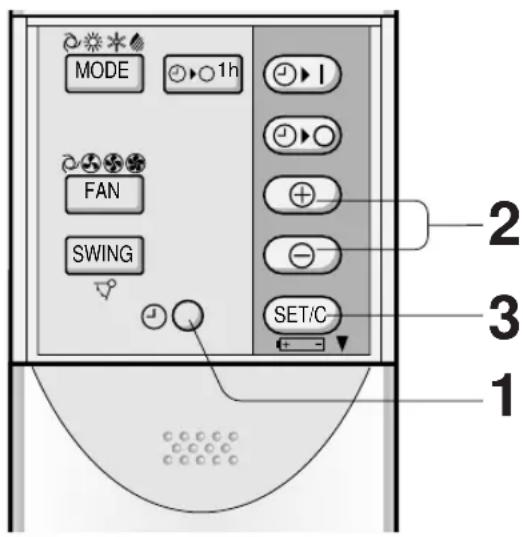

AJUSTAR LA HORA

Existen dos modelos para ajuste de la hora: modo de 12 horas y modo de 24 horas.

Ejemplo: 5 de la tarde

Reloj Visualizador
Modo de 12 horas PM 5:00
Modo de 24 horas 17:00

1 Para ajustar el modo de 12 horas, pulse la tecla de RELOJ una vez. Para ajustar el modo de 24 horas, pulse la tecla de RELOJ dos veces. 2 Pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora actual. - Mantenga la tecla pulsada para avanzar o retroceder la visualización del tiempo rápido. 3 Pulse la tecla SET/C. - Los dos puntos (:) parpadean para indicar que el reloj está funcionando.

NOTA:

• Mientras el aparato esté funcionando en el modo de temporizador, no es posible ajustar la hora actual.

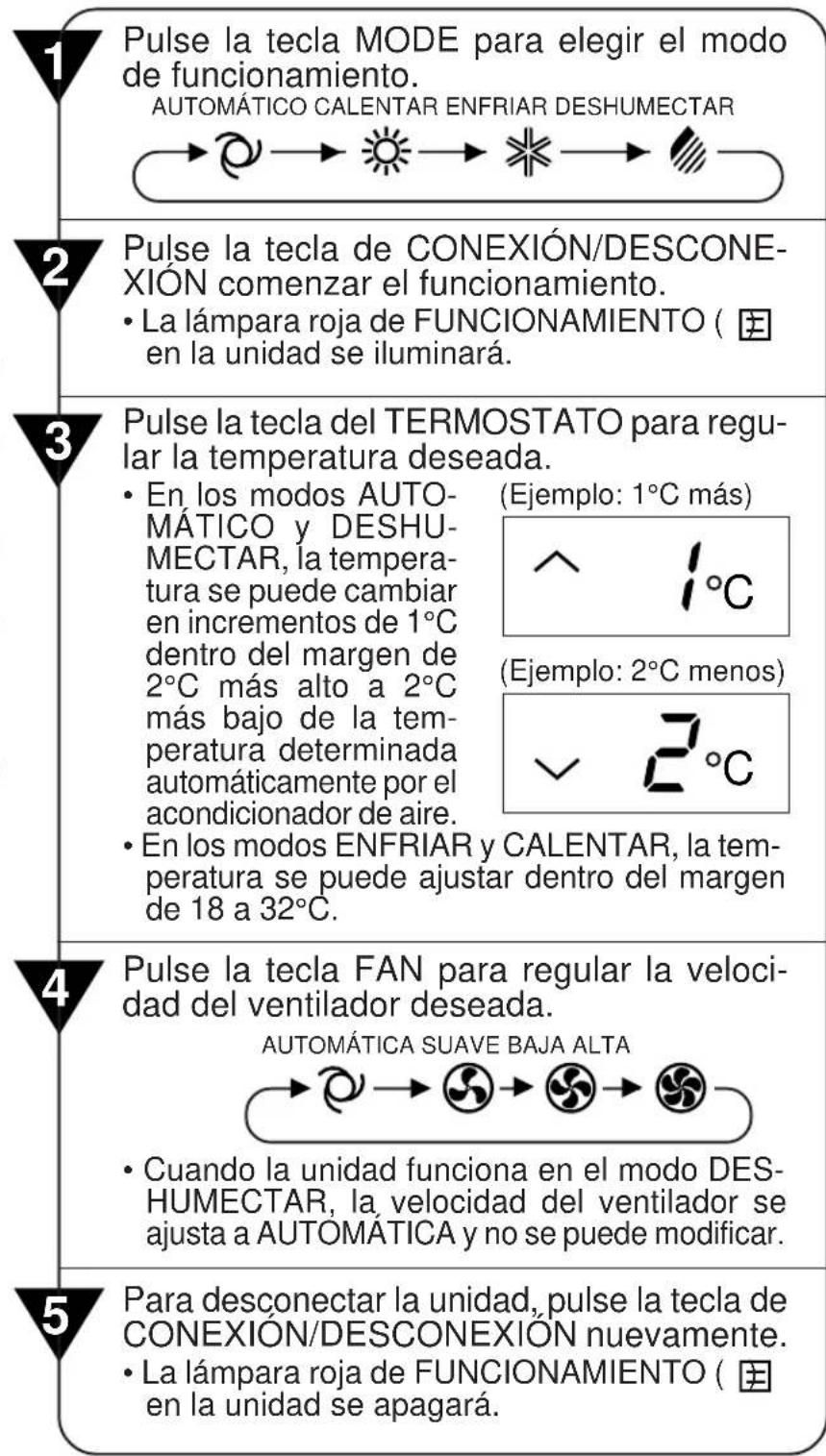

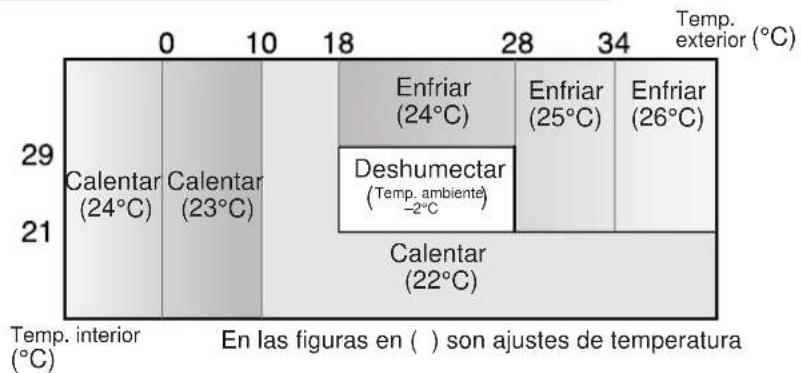

NOTAS SOBRE EL MODO AUTOMÁTICO

En el modo AUTOMÁTICO, los ajustes de temperatura y modo son regulados automáticamente dependiendo de la temperatura ambiente y la temperatura exterior cuando la unidad está activada.

Ajustes de los modos y la temperatura

• Durante el funcionamiento, si la temperatura exterior cambia, los ajustes de temperatura cambiarán automáticamente como se muestra en el diagrama.

CAMBIO DE MODO

Durante las estaciones en las cuales necesite ENFRIAR durante el día y CALENTAR en la noche, o si la temperatura ambiente llega a ser extremadamente más alta que la temperatura ajustada, ceda a equipos calentadores suplementarios, el modo automáticamente se conmutará entre el modo CALENTAR y ENFRIAR para mantener una temperatura ambiente agradable.

CORRIENTE DE AIRE VERTICAL

FORMA DE AJUSTAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE

Pulse una vez la tecla SWING en el mando a distancia.

• El deflector de ajuste vertical cambiará su ángulo continuamente. Pulse nuevamente la tecla SWING cuando el deflector de ajuste vertical esté en la posición deseada.
• El deflector detendrá su movimiento dentro del margen indicado en el diagrama.
• La posición ajustada será memorizada y ajustada automáticamente a la misma posición la próxima vez que se opere el aparato.

Margen de ajuste

Modo CALENTAR Modos ENFRIAR Y

DESHUM

Fijado en el suelo Suspendido

en el techo

Fijado en el suelo Suspendido

en el techo

El margen de ajuste es más estrecho que el margen CORRIENTE DE AIRE con el fin de impedir que se forme condensación de agua.

El margen es amplio de tal forma que la corriente de aire pueda ser dirigida hacia el suelo.

DIRECCIÓN DE LA CORRIENTE DE AIRE HORIZONTAL

Sostenga los deflectores de ajuste horizontal como se muestra en el diagrama y ajuste la dirección de la corriente de aire.

Fijado en el suelo

Suspendido en el techo

PRECAUCIÓN

No trate nunca de graduar manualmente los deflectores de ajuste vertical.

• Si se ajusta el deflector de ajuste vertical de forma manual, puede suceder que la unidad falle posteriormente al querer manejarla con el mando a distancia.
• Si el deflector de ajuste vertical se ha regulado en la posición más baja en el modo ENFRIAR o DESHUMECTAR por un periodo largo de tiempo, puede formarse condensación.

No realice el ajuste horizontal del deflector hacia el extremo izquierdo o derecho en el modo ENFRIAR teniendo ajustada la velocidad del ventilador a "SUAVE (O)" durante un prolongado periodo de tiempo.

Podría formarse condensación en los deflectores.

En esta operación, el acondicionador de aire trabaja a la capacidad máxima para enfriar la habitación o calentarla tan rápidamente que puede utilizarse solo cuando sea necesario.

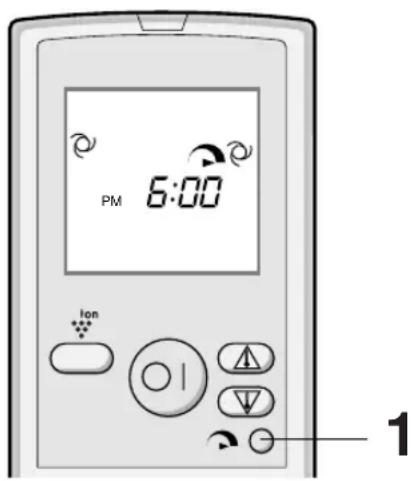

1 Para activar la función de CAPACIDAD MÁXIMA, pulse la tecla de CAPACIDAD MÁXIMA teniendo la unidad ya conectada.

• En el mando a distancia se visualiza la indicación "".
• Desaparece la indicación de temperatura.

PARA CANCELAR

Pulse de nuevo la tecla de CAPACIDAD MÁXIMA.

• La función de CAPACIDAD MÁXIMA se cancelará también cuando el modo de operación cambie o cuando la unidad se apague.

NOTA:

• No puede ajustar la temperatura o la velocidad del ventilador durante el funcionamiento a CAPACIDAD MÁXIMA.

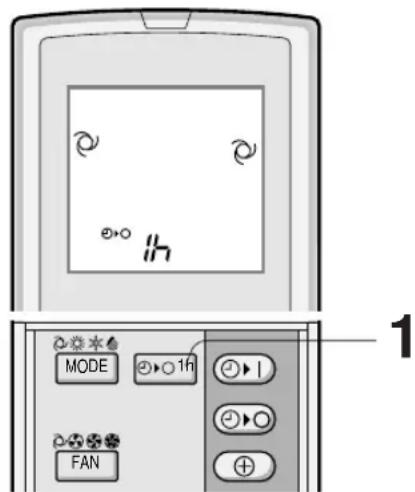

FUNCIONAMIENTO CON EL TEMPORIZADOR DE UNA HORA

Al usar el TEMPORIZADOR DE UNA HORA, la unidad se apagará automáticamente después de transcurrida una hora.

1. Pulse la tecla TEMPORIZADOR DE UNA HORA.

El mando a distancia visualiza "0h". - La lámpara anaranjada de TEMPORIZADOR en la unidad se ilumina. - La unidad se detendrá después de una hora.

PARA CANCELAR

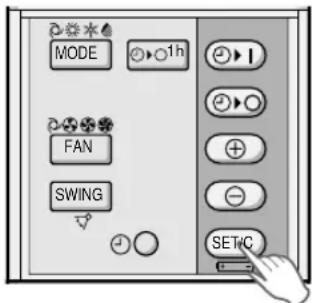

Pulse la tecla de CANCELACIÓN DEL TEMPORIZADOR (SET/C). - La lámpara anaranjada de TEMPORIZADOR en la unidad se apaga.

En forma alternativa, apague la unidad pulsando la tecla de CONEXIÓN/DESCONEXIÓN.

• La lámpara roja de FUNCIONAMIENTO y la lámpara anaranjada de TEMPORIZADOR se apagarán.

NOTAS:

• La dirección de TEMPORIZADOR DE UNA HORA tiene prioridad sobre las funciones de TEMPORIZADOR ACTIVADO y TEMPORIZADOR DESACTIVADO.
• Si se ajusta el TEMPORIZADOR DE UNA HORA cuando la unidad no está funcionando, esta funcionará durante una hora en la condición antes ajustada.
• Si desea que la unidad funcione una hora antes de que se active el TEMPORIZADOR DE UNA HORA, pulse nuevamente la tecla TEMPORIZADOR DE UNA HORA mientras esté funcionando la unidad.
• Si se ACTIVA y/o se DESACTIVA EL TEMPORIZADOR, con la tecla de CANCELACIÓN DEL TEMPORIZADOR cualquier ajuste será cancelado.

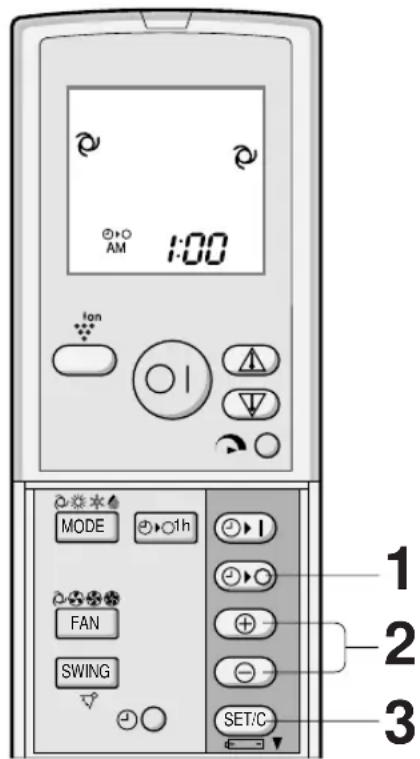

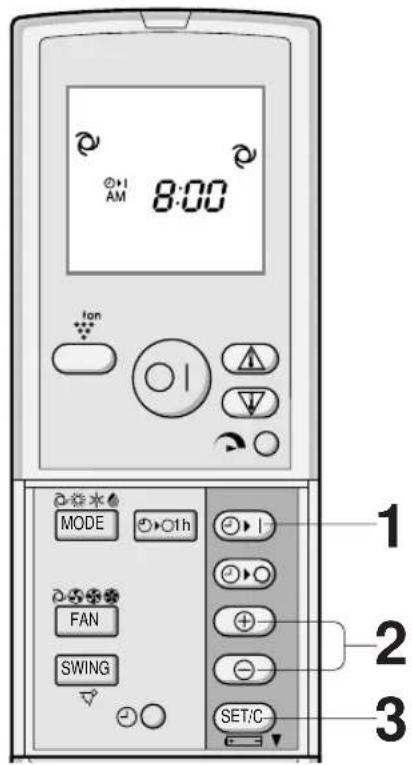

FUNCIONAMIENTO CON EL TEMPORIZADOR

NOTA:

Antes de programar el temporizador, asegúrese de que el reloj está ajustado apropiadamente con la hora actual.

DESACTIVACIÓN DEL TEMPORIZADOR

1. Pulse la tecla de DESACTIVACIÓN DEL TEMPORIZADOR (O). 2. El indicador de DESACTIVACIÓN DEL TEMPORIZADOR parpadeará; pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora deseada. (El tiempo puede regularse en incrementos de 10 minutos). 3. Apunte el mando a distancia a la ventana receptora de señal en la unidad y pulse la tecla de AJUSTE DEL TEMPORIZADOR (SET/C).

• En la unidad, la lámpara anaranjada de TEMPORIZADOR se iluminará.
• Cuando la unidad recibe la señal, emite un sonido.

CONSEJOS SOBRE CANCELAR EL SERVICIO CON EL TEMPORIZADOR

Al elegir el modo DESACTIVACIÓN DEL TEMPORIZADOR, la regulación de la temperatura se ajusta automáticamente para evitar que la temperatura suba o baje excesivamente mientras usted duerme. (Función de desconexión automática nocturna)

MODO ENFRIAR/DESHUMECTAR:

• Una hora después de comenzar el servicio con el temporizador, la temperatura sube 1°C por encima de la regulada.

MODO CALENTAR:

• Una hora después de comenzar el servicio con el temporizador, la temperatura baja 3°C por debajo de la regulada en el termostato.

CANCELACIÓN DEL MODO DE TEMPORIZADOR

Pulse la tecla CANCELACIÓN DEL TEMPORIZADOR (SET/C).

• La lámpara anaranjada de TEMPORIZADOR (④) en la unidad se apaga.
• En el mando a distancia se visualizará la hora actual.

NOTA:

• Si se ajusta una de las funciones ACTIVACIÓN DE TEMPORIZADOR, DESACTIVACIÓN DE TEMPORIZADOR y TEMPORIZADOR DE UNA HORA, la tecla de CANCELACIÓN TEMPORIZADOR cancelará todos los ajustes.

PARA MODIFICAR EL REGLAJE DE LA HORA

Cancelar primero la función de TEMPORIZADOR y ajustar de nuevo.

ACTIVACIÓN DEL TEMPORIZADOR

1. Pulse la tecla de ACTIVACIÓN DEL TEMPORIZADOR (O I). 2. El indicador de ACTIVACIÓN DEL TEMPORIZADOR parpadeará; pulse las teclas de AVANCE o RETROCESO DE HORAS para ajustar la hora deseada. (El tiempo puede regularse en incrementos de 10 minutos). 3. Apunte el mando a distancia a la ventana receptora de señal en la unidad y pulse la tecla de AJUSTE DEL TEMPORIZADOR (SET/C).

• En la unidad, la lámpara anaranjada de TEMPORIZADOR ( ) se iluminará.
• Cuando la unidad recibe la señal, emite un sonido.

4. Elija el modo de funcionamiento.

• Antes de regular el temporizador, la unidad se activará para permitir que en la habitación se alcance la temperatura deseada en el tiempo programado. (Función de reloj descentador)

USO COMBINADO DE LAS FUNCIONES ACTIVACIÓN Y DESACTIVACIÓN DEL TEMPORIZADOR

Usted puede combinar las funciones de ACTIVACIÓN y DESACTIVACIÓN del temporizador.

Ejemplo:

Suspender el funcionamiento a las 11:00 p.m. y reanudarlo (con los mismos reglajes de modo y temperatura) para que se active la unidad a las 7:00 a.m.

1. Ajuste la función de DESACTIVACIÓN DEL TEMPORIZADOR para las 11:00 p.m. durante el funcionamiento. 2. Ajuste la función de ACTIVACIÓN DEL TEMPORIZADOR para las 7:00 a.m.

Las flechas (▼ o ▲) entre los indicadores de ACTIVACIÓN y DESACTIVACIÓN DEL TEMPORIZADOR señalan que función se activará primero.

NOTAS:

• No es posible programar las funciones de ACTIVACIÓN y DESACTIVACIÓN DEL TEMPORIZADOR para operar la unidad a temperaturas diferentes u otros reglajes.
• No es necesario conservar un orden cronológico para la programación de funciones.

CONSEJOS SOBRE EL FUNCIONAMIENTO DEL PLASMACLUSTER

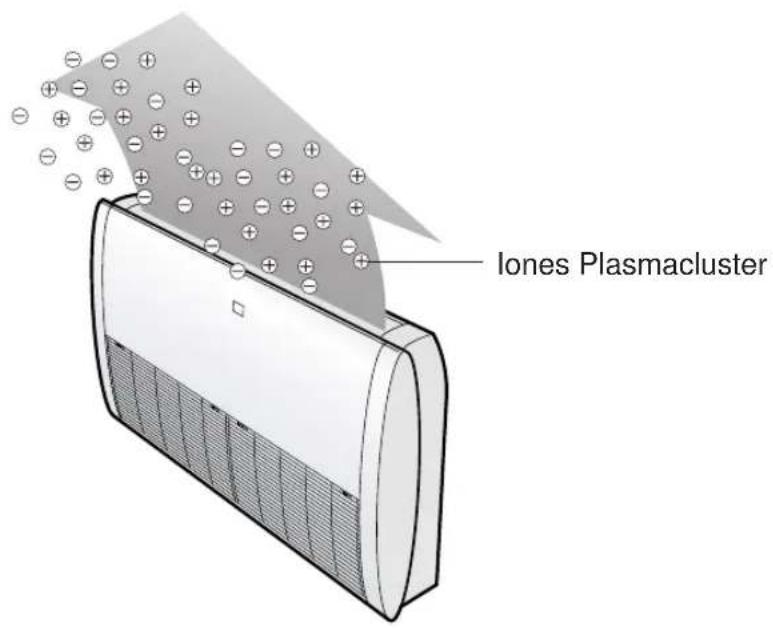

El generador de iones Plasmacluster que se encuentra debajo del acondicionador de aire libera en la habitación iones Plasmacluster positivos y negativos. La liberación en el aire de aproximadamente el mismo número de iones negativos y positivos reduce el moho transportado en el aire.

FUNCIONAMIENTO DEL PLASMACLUSTER

1. Durante el funcionamiento, pulse la tecla PLASMACLUSTER.

En el mando a distancia se visualiza la indicación. La lámpara azul de PLASMACLUSTER de la unidad se iluminará.

PARA CANCELAR

Pulse nuevamente la tecla PLASMACLUSTER. La lámpara de PLASMACLUSTER en la unidad se apaga.

NOTAS:

• La utilización del funcionamiento del PLASMACLUSTER se memorizará y se activará la próxima vez que active el acondicionador de aire.
• Cuando se pulsa la tecla PLASMACLUSTER cuando la unidad no está en configuración, la dirección de PLASMACLUSTER se llevará a cabo sin el modo de acondicionamiento de aire (por ejemplo, CALENTAMIENTO o ENFRIAMIENTO). El símbolo de modo del mando a distancia se apagará y la velocidad del ventilador no se podrá ajustar en AUTOMÁTICO.

Use este módulo si no dispone de un mando a distancia.

ACTIVACIÓN

Pulse la tecla AUX. en el panel indicador utilizando un palo delgado.

• Se encenderá la lámpara roja de FUNCIONAMIENTO (que está en la unidad) y esta comenzará a funcionar en el modo AUTOMÁTICO.
• La velocidad del ventilador y el reglaje de la temperatura se ajustan al modo AUTOMÁTICO.

DESACTIVACIÓN

Pulse de nuevo la tecla AUX. - La lámpara roja de FUNCIONAMIENTO (en la unidad) se apagará.

NOTA:

Si la tecla AUX. se pulsa durante el funcionamiento normal, la unidad se apagará.

MANTENIMIENTO

Asegúrese de desconectar el cable de alimentación del enchufe o apagar el diferencial antes de realizar cualquier mantenimiento.

LIMPIEZA DE LA UNIDAD Y DEL MANDO A DISTANCIA

• Límpielos con un paño suave.
• No rocíe o derrame agua directamente sobre ellos. Puede producirse una descarga eléctrica o daño del equipo.
• No utilice agua caliente, diluyente, polvos abrasivos o disolventes fuertes.

1. Utilice la unidad en modo ENFRIAR, a una temperatura de 32°C durante aproximadamente medio día, para permitir que el mecanismo se seque completamente. 2. Detenga el funcionamiento de la unidad y desenchúfela. Desactive el diferencial, si tiene uno exclusivamente para el acondicionado de aire. 3. Limpie los filtros, luego reinstálelos.

MANTENIMIENTO ANTES DE UN PERÍODO DE USO DEL ACONDICIONADOR DE AIRE

1. Asegúrese de que los filtros de aire no estén sucios. 2. Asegúrese de que nada obstruye las entradas o salidas de aire. 3. Verifique periódicamente el desgaste de la rejilla de montaje exterior y asegúrese de que está colocada firmemente en su lugar.

LIMPIEZA DE LOS FILTROS. Los filtros de aire deben limpiarse cada dos semanas.

1. DESCONECTE LA UNIDAD. 2. ABRA LA REJILLA DE ADMISIÓN.

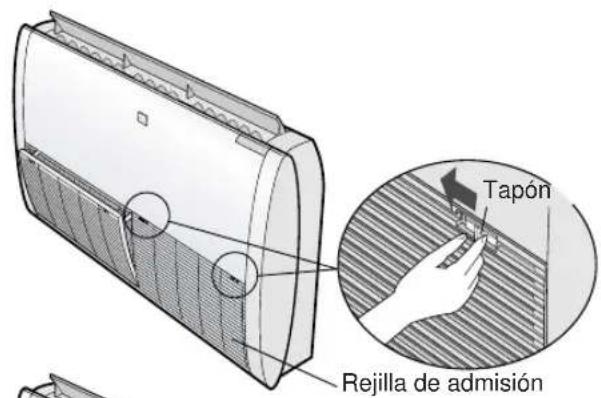

1. Deslice los tapones hacia la izquierda (OPEN). Hay dos tapones para cada rejilla de admisión. 2. Tire de la rejilla de admisión con cuidado y ábrala.

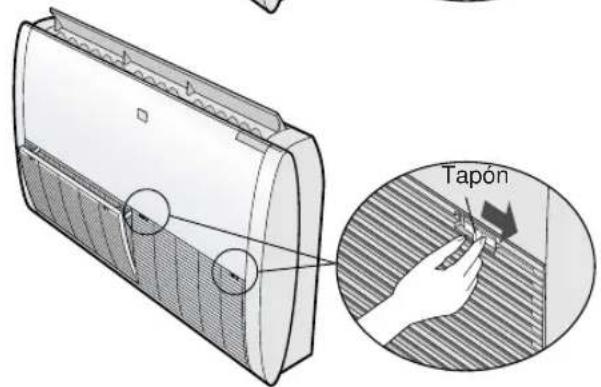

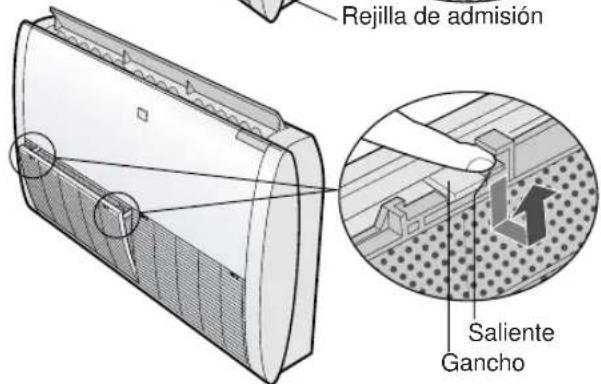

3. SAQUE LOS FILTROS DE AIRE. Empuje ligeramente los salientes en los filtros de aire y desengánchelos. 4. LIMPIE LOS FILTROS DE AIRE. Use un aspirador para retirar el polvo. Si los filtros están sucios, lávelos con agua tibia y un detergente suave. Seque los filtros a la sombra antes de volverlos a instalar. 5. REINSTALE LOS FILTROS DE AIRE. Colóquelos cara abajo y reinstale los filtros en las posiciones originales. Apriételos para que queden bien fijados. 6. CIERRE LA REJILLA DE ADMISIÓN. Deslice los tapones hacia la derecha (CLOSE ▷) para cerrar la rejilla de admisión.

Las siguientes condiciones no significan mal funcionamiento del equipo.

LA UNIDAD NO FUNCIONA Launidad no funciona inmediamente después de encenderla. Launidad no funciona inmediamente après que el modo de service se haya abiado. Este sucede con el fin de proteger los mecanismos internos. Espere 3 horas antes de operar launidad.	RUIDOS DE SILBIDOS Los ruidos suaves, de silbidos son los sonidos del refrigerante fluyendo en el interior de launities.
	VAPOR DE AGUA ·En losodos ENFRIAR y DESHUMECTAR, se pueda ver的一些次es vapor de agua en las salidas de aire debido a diferencias entre la temperaturea ambiente del aire y la temperature del aire descargado por launities. ·En el modo CALENTAR, pueda fluir vapor de agua de launities exterior durante el deshielo.
NO SALE AIRE CALIENTE Launidad se incluye en servicios de precalentimiento o deshielo.
OLEROS Olores a alfombra y muebles que penetran en launities y los olores de los componentes internos del acondicionador de aire peuventEARir de launities durante la etapa inicial de instalacion.
RUIDOS DE CRUJIDOS Launidad puede producir un sonido de crujiados. Este sonido es generado por la fricción del panel frontal, expansión de otherss componentes o laconexión debida a cambios de temperatura.	LA UNIDAD EXTERIOR NO SE DETIENE Desqués de detener el functoncimiento, el ventilador de launities exterior rotará durante aproximadamente un minuto para enfiar launities.
SE EMITE UN ZUMBIDO ICO Este es un sonido emitido cuando launities estágenerando iones Plasmacluster.	OTOR EMITIDO DESDE LA SALIDA DE AIRE DEL PLASMACLUSTER Este es el olor de ozono que genera el generator izónico Plasmacluster. La concentración de ozono es muy baja, no produciendo efectos perjudiciales para su salute. El ozono descargado en el aire se descompone rápidamente y su densidad en la habitación no aumentoa.

Si la unidad parece estar funcionando mal, verifique los siguientes puntos antes de llamar al servicio técnico.

SI LA UNIDAD NO FUNCIONA

Verifique si el cortacircuito se ha disparado o si el fusible se ha fundido.

SI LA UNIDAD NO ENFRIÁ (O CALIENTA) LA HABITACION EFICAZMENTE
Examine los filtros. Si está sucios, limpielos.	Examine la unidad exterior para asegurar de que laittersa y entrada de aire no está obstruida.	Examine el termostato para ver si está bien regulado.
Cercórese de que lasventa-nas y puertas estén bien cerradas.	Si hay muchas personas dentro de la habitación, pueda que la unidad no alcance la temperatura deseada.	Verifique si haythers aparatos calefactores que estén funciónando dentro de la habi-tacion.

LA UNIDAD NO RECIBE LA SENAL DEL MANDO A DISTANCIA
Verifique si las pilas del mando a distancia está viejas o descargadas.	Trate de enviar la seals de nuevo apuntando el mando a distancia hacía la ventsa receptora de la unidad.	Verifique si las pilas del mando a distancia está instaladas con las polaridades alineadas en forma adequada.

Llame al servicio técnico cuando las lámparas de FUNCIONAMIENTO y TEMPORIZADOR parpadeen en el panel de indicaciones.

26 INDICADOR DESLIGAR POR TEMPORIZADOR

• O funciona de PLENA FORCA también está cancelado quando for Mudado o modo de funciona ou quando a unidade for desligada.

NOTA:
