Tipo de produto	Ar condicionado split
Marca	Sharp
Modelo unidade externa	GSXP24FR
Modelo unidade interna	GU-XR24FR
Alimentação	220-240 V, 50 Hz
Funções principais	Refrigeração, aquecimento, desumidificação, ventilação, modo automático, modo turbo, timer liga/desliga, oscilação das aletas
Tecnologia Plasmacluster	Ionizador que gera íons positivos e negativos para purificar o ar
Controle remoto	Com display LCD, alcance de 7 m, pilhas AAA
Timer	Timer de desligamento após uma hora, timer liga/desliga programável em incrementos de 10 minutos
Função dormir automática	Ajusta a temperatura uma hora após a ativação do timer de desligamento
Faixa de temperatura de operação (resfriamento)	Interna: 21-32 °C, externa: 21-43 °C
Faixa de temperatura de operação (aquecimento)	Interna: 20-27 °C, externa: -7-24 °C
Filtros de ar	Laváveis, limpeza recomendada a cada 2 semanas
Manutenção	Limpar com um pano macio, não usar água ou solventes fortes
Segurança	Aterramento obrigatório; disjuntor de fuga recomendado; desligamento imediato em caso de cheiro de queimado; não inserir objetos
Reparabilidade	Reparo apenas por profissional qualificado; peças de reposição disponíveis pelo serviço pós-venda
Proteção contra quedas de energia	Memória das configurações (exceto timer); reinicialização automática
Função de degelo automático	No modo aquecimento, degelo automático por 5 a 10 minutos
Instalação	Deve ser realizada por um instalador qualificado de acordo com as regulamentações nacionais
Dimensões unidade interna (aproximadamente)	Altura: 300 mm, Largura: 900 mm, Profundidade: 200 mm
Peso unidade interna (aproximadamente)	12 kg

Perguntas frequentes - GSXP24FR SHARP

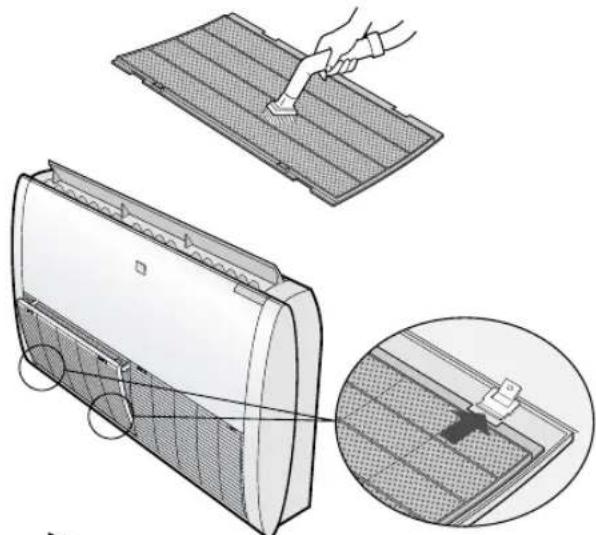

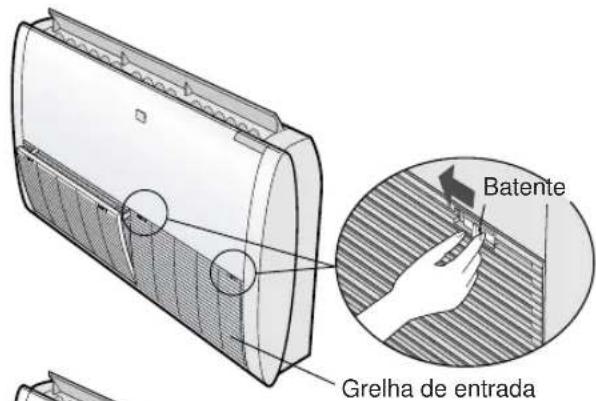

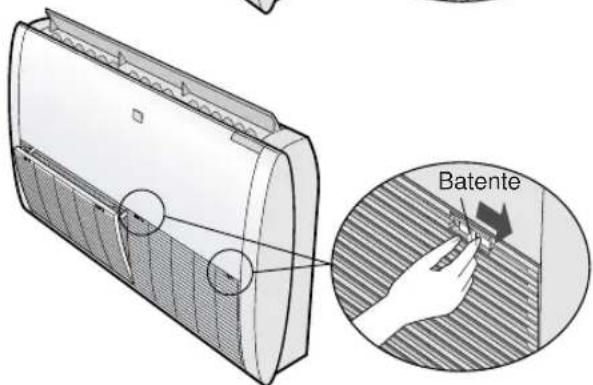

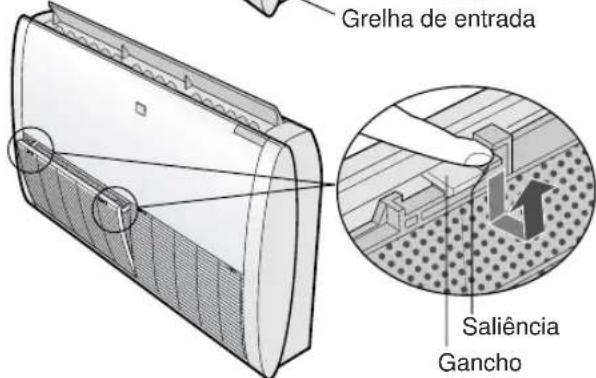

Como limpar os filtros de ar do ar condicionado Sharp GSXP24FR?

Desligue o aparelho e desconecte-o. Abra a grade de entrada de ar deslizando os batentes para a esquerda. Remova os filtros pressionando as saliências. Limpe-os com aspirador ou lave-os em água morna com detergente suave. Seque-os à sombra antes de recolocá-los. Feche a grade e deslize os batentes para a direita para travar.

O que fazer se o ar condicionado não estiver resfriando corretamente?

Verifique primeiro os filtros de ar: se estiverem sujos, limpe-os. Certifique-se de que a unidade externa não possui obstrução na entrada ou saída de ar. Verifique a configuração do termostato e se as janelas e portas estão fechadas. Se o problema persistir, contate o serviço pós-venda.

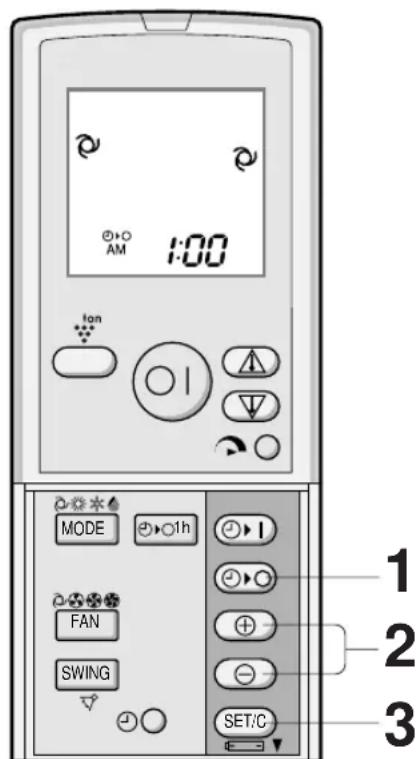

Como ajustar o timer de desligamento após uma hora?

Durante o funcionamento, pressione a tecla de desligamento após uma hora no controle remoto. O controle remoto exibe '1h' e o LED laranja do timer acende na unidade interna. O aparelho desligará automaticamente após uma hora. Para cancelar, pressione a tecla SET/C.

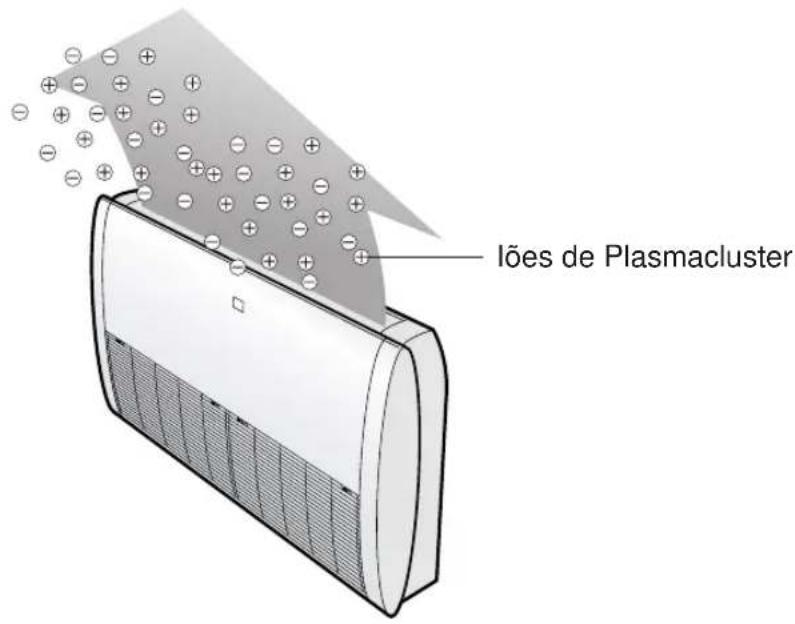

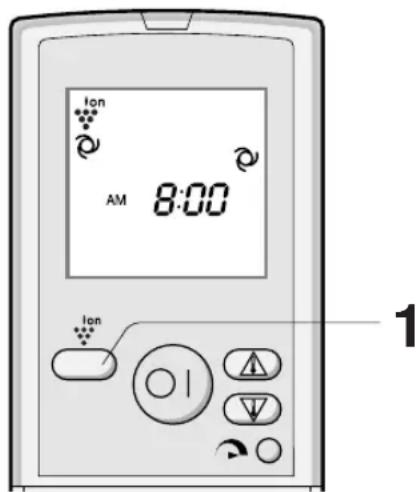

Como usar a função Plasmacluster?

Durante o funcionamento, pressione a tecla PLASMACLUSTER no controle remoto. O ícone Plasmacluster aparece e o LED azul na unidade acende. Para desativar, pressione a tecla novamente. A configuração é memorizada para o próximo uso.

Por que a unidade externa continua girando após o desligamento do aparelho?

É normal: após o desligamento do funcionamento, o ventilador da unidade externa continua girando por aproximadamente um minuto para resfriar o aparelho. Ele parará automaticamente.

Como ajustar o relógio do controle remoto?

Pressione a tecla RELÓGIO (uma vez para o modo 12h, duas vezes para o modo 24h). Use as teclas de avanço ou retrocesso do tempo para ajustar a hora. Pressione SET/C para confirmar. Os dois pontos piscam para indicar que o relógio está funcionando.

O que significa o LED piscando no painel indicador?

Se os LEDs LIGADO (vermelho) e TIMER (laranja) piscarem, isso indica um mau funcionamento. Contate o serviço pós-venda. Não tente reparar você mesmo.

Posso instalar o ar condicionado eu mesmo?

Não, a instalação, desmontagem e reparo devem ser realizados por um instalador qualificado ou serviço de assistência autorizado. Uma instalação incorreta pode causar choques elétricos, vazamentos de água ou incêndio.

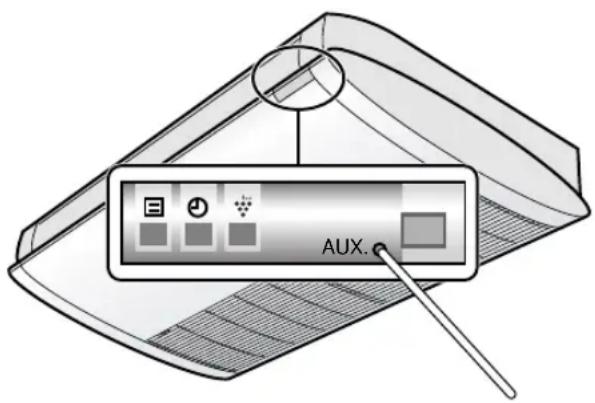

Como usar o modo auxiliar se o controle remoto for perdido?

No painel indicador da unidade interna, pressione a tecla AUX. com um objeto fino. O aparelho inicia no modo automático com velocidade do ventilador e temperatura automáticas. Para desligar, pressione AUX novamente.

Qual é a faixa de temperatura de operação para o aquecimento?

No modo aquecimento, a temperatura interna deve estar entre 20°C e 27°C (bulbo seco), e a temperatura externa entre -7°C e 24°C (bulbo úmido). Abaixo de -7°C, o rendimento pode ser reduzido; use um aquecedor auxiliar se necessário.

MANUAL DE UTILIZADOR GSXP24FR SHARP

OBSERVAÇÕES ADICIONAIS SOBRE O FUNCIONAMENTO

FAIXA DE TEMPERATURA DE FUNCIONAMENTO

		TEMP. INTERIOR	TEMP. EXTERIOR
ENFRIAR	límite superior	32 °C B.S. 43 °C 23 °C B.H. -	B.S.
	límite inferior	21 °C B.S. 21 °C 15 °C B.H. -	B.S.
CALENTAR	límite superior	27 °C B.S. 24 °C - 18 °C B.H.	B.S. - B.S. - -8 °C B.H.
	límite inferior	20 °C B.S. -7 °C - -8 °C B.H.

FUNÇÃO DE PRÉ-AQUECIMENTO

EFICÁCIA DE AQUECIMENTO

FUNCIONAMENTO EM CAPACIDADE MÁXIMA

MANUTENÇÃO APÓS UM PERÍODO DE USO DO AR-CONDICIONADO

ANTES DE CHAMAR O DEPARTAMENTO DE ASSISTÊNCIA TÉCNICA

: AUTOMÁTICO : REFRIGERAÇÃO

: AQUECIMENTO : DESUMIDIFICAÇÃO

② CONFIGURAÇÃO DO TERMOSTATO PARA OS MODOS AUTOMÁTICO E DESUMIDIFICAÇÃO 2INDICADOR DE TEMPERATURA 22SÍMBOLO DE TRANSMISSÃO ② SÍMBOLO DE PLENA POTÊNCIA 24SÍMBOLOS DE VELOCIDADE DO VENTILADOR

:AUTOMÁTICO:M

:MÁXIMA:MÍNIMA

25INDICADOR/RELÓGIO DE TIMER ATIVADO

FUNCIONAMENTO EM PLENA POTÊNCIA

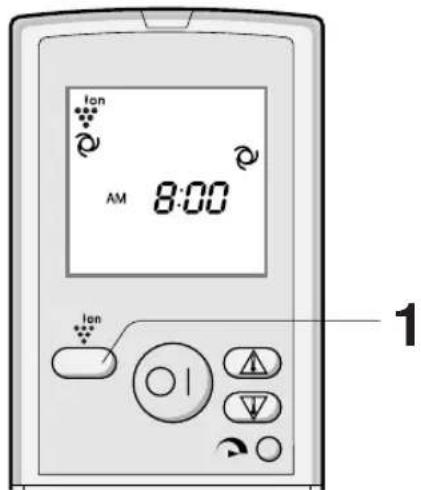

FUNCIONAMENTO DO PLASMACLUSTER

Atenção: O seu produto está identificado com este símbolo. Significa que os produtos elétricos e eletrónicos não devem ser misturados com o lixo doméstico comum. Existe um sistema de recolha específico para estes produtos.

A. Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo doméstico comum!

O equipamento elétrico e eletrónico deve ser tratado separadamente e ao abrigo da legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de equipamentos elétricos e eletrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos residentes na União Europeia poderão entregar o seu equipamento elétrico e eletrónico usado em estações de recolha específicas a título gratuito*.

Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento.

*) Contacte as entidades locais para mais informações.

Se o seu equipamento elétrico e eletrónico usado funcionar a pilhas ou baterias, deverá retirá-las em separado, conforme a legislação local, e antes de eliminar o seu equipamento.

Ao eliminar este produto corretamente está a contribuir para que o lixo seja submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde.

2. Em outros países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correto para proceder à sua eliminação.

Na Suíça: O equipamento elétrico e eletrónico é aceite, a título gratuito, em qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das estações de recolha destes equipamentos na página da Web www.swico.ch ou www.sens.ch.

B. Informações sobre a Eliminação de Produtos para Utilizadores-Empresas.

1. Na União Europeia

Se o produto for usado para fins comerciais e quiser eliminá-lo:

Contacte o seu revendedor SHARP que o informará sobre a melhor forma de eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e reciclagem do produto. Alguns produtos mais perigosos (e em pequenas quantidades) poderão ser recolhidos pelas estações locais.

Na Espanha: Contacte o Sistema de Recolha Pública ou as entidades locais para mais informações sobre a recolha de produtos usados.

2. Em outros países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correto para proceder à sua eliminação.

Agradecemos-lhe ter adquirido um aparelho de ar condicionado SHARP. Por favor, leia atentamente este manual antes de fazer funcionar o aparelho.

CONTEÚDO

INSTRUÇÕES DE SEGURANÇA IMPORTANTES P-1 NOTAS ADICIONAIS SOBRE A OPERAÇÃO P-3 SUGESTÕES PARA POUPAR ENERGIA P-3 NOMES DAS PEÇAS P-4 UTILIZAÇÃO DO CONTROLO REMOTO P-6 FUNCIONAMENTO BÁSICO P-8 REGULAÇÃO DA DIREÇÃO DO FLUXO DO AR P-10 MODO DE FUNCIONAMENTO A PLENA FORÇA

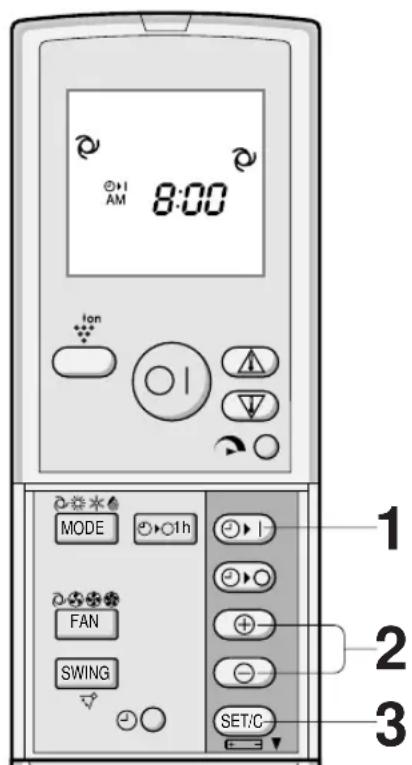

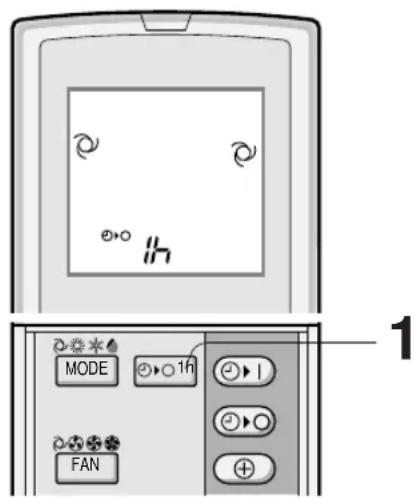

TEMPORIZADOR DE UMA HORA P-11 FUNCIONAMENTO COM TEMPORIZADOR P-12 SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER P-14 FUNCIONAMENTO DO PLASMACLUSTER P-14 MODO DE FUNCIONAMENTO AUXILIAR P-15 MANUTENÇÃO P-15 ANTES DE SOLICITAR ASSISTÊNCIA P-17

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

CUIDADOS PARA A SUA UTILIZAÇÃO

1. Não puxar ou deformar o cabo de fornecimento de energia. Puxar o cabo de fornecimento de energia e a sua má utilização pode resultar em danos para a unidade e causar choque elétrico. 2. Ser cuidadoso em não expor o seu corpo diretamente sob a saída de ar durante um período prolongado. Poderá afetar a sua condição física. 3. Quando utilizar o ar condicionado para bebés, crianças, idosos, acamados ou pessoas deficientes, assegure-se de que a temperatura ambiente é apropriada para os que se encontram na sala. 4. Nunca introduzir objetos na unidade. A introdução de objetos poderá resultar em ferimentos devidos à elevada velocidade de rotação das ventoinhas interiores. 5. Não se esquecer de ligar o aparelho de ar condicionado à terra. Não ligar o fio de terra à tubagem de gás, canalização de água, pára-raios ou cabo de terra telefónico. A ligação de terra incompleta pode causar choque elétrico. 6. Se algo estiver anómalo com o ar condicionado (p. ex. um cheiro a queimado), parar imediatamente o funcionamento e DESLIGAR o disjuntor de curto-circuito. 7. O aparelho deve ser instalado de acordo com os regulamentos nacionais de instalações elétricas. A ligação inadequada do cabo poderá causar o sobreaquecimento do cabo de fornecimento de energia, da ficha e da tomada elétrica e pode causar um incêndio. 8. Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de serviço ou pessoa igualmente qualificada, a fim de evitar uma situação de perigo. Para substituição, utilizar apenas o cabo de energia especificado pelo fabricante.

ATENÇÃO PARA A INSTALAÇÃO/REMOÇÃO/REPARAÇÃO

• Não tente instalar/remover/reparar a unidade você mesmo(a). Um trabalho incorreto pode provocar choque elétrico, fugas de água, fogo etc. Consulte o seu revendedor ou outras pessoas de assistência qualificada para a instalação/remoção/reparação do aparelho.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

PRECAUÇÕES COM A UTILIZAÇÃO

1. Abrir periodicamente uma janela ou uma porta para ventilar a sala, especialmente quando é utilizado electrodomésticos a gás. A ventilação insuficiente pode causar redução de oxigénio. 2. Não utilize os botões com as mãos molhadas. Poderá causar choque elétrico. 3. Para segurança, desligue o disjuntor corta-circuitos quando não utilizar a unidade por um período longo de tempo. 4. Verificar periodicamente o desgaste do chassis de montagem da unidade exterior e certificar-se de que se encontra firmemente na posição. 5. Não colocar nada sobre a unidade exterior nem a pisar. O objeto ou a pessoa pode cair, causando ferimentos. 6. Esta unidade foi concebida para utilização residencial. Não utilize para outras aplicações tais como num canil ou estufa para criação de animais ou plantas. 7. Não colocar um recipiente com água na unidade. Se a água penetrar na unidade, os isolamentos elétricos poder-se-ão deteriorar e causar choque elétrico. 8. Não bloquear as entradas nem as saídas de ar da unidade. Poderá causar um desempenho insuficiente ou problemas. 9. Assegure-se que o aparelho não está em funcionamento e desligue o disjuntor corta-circuitos antes de executar qualquer manutenção ou limpeza. Uma ventoinha roda no interior da unidade e você pode se ferir. 10. Não espalhar ou verter água diretamente sobre a unidade. A água poderá causar choque elétrico ou danos no equipamento. 11. Este electrodoméstico não foi concebido para utilização por crianças pequenas ou pessoas doentes sem supervisão.

As crianças pequenas devem ser supervisionadas para assegurar que elas não brincam com o electrodoméstico.

PRECAUÇÕES COM A COLOCAÇÃO/INSTALAÇÃO

• Assegurar-se de que liga o ar condicionado ao fornecimento de energia de tensão e frequência taxadas. A utilização de corrente com tensão e frequência inadequadas pode resultar em danos no equipamento e possível incêndio.
• Não instalar a unidade num local onde possam existir fugas de gás inflamável. Poderá causar um incêndio. Instalar a unidade num local com um mínimo de poeira, vapores e humidade no ar.
• Dispor o tubo de drenagem para assegurar uma boa drenagem. Uma drenagem insuficiente pode provocar que a sala, mobiliário, etc. fiquem molhados.
• Assegurar-se de que se encontra instalado um disjuntor diferencial ou um corta-circuitos, dependendo do local de instalação, para evitar choque elétrico.

GAMA DE TEMPERATURA DE SERVIÇO

		TEMP. INTERIOR	TEMP. EXTERIOR
ARREFECI-MENTO	limite 32°C superior 23°C A.H.
	limite inf	21°C A.S. 21°C 15°C A.H.	A.S.
AQUECIMENTO	limite 27°C superior	C D.B. 24°C A.S. -18°C A.H.
	limite inf	20°C A.S. -7°C -8°C A.H.	A.S.

• O dispositivo de proteção instalado pode impedir o funcionamento da unidade ao ser usada fora desta gama.
• Se o ar tiver uma humidade superior a 80% pode formar-se condensação na saída de ar se a unidade for usada constantemente no modo FRIO ou SECAR.

A.S. = Ampola seca A.H. = Ampola húmida

A operação de arrefecimento é possível durante o inverno pela função frio de inverno incorporada.

O limite inferior da gama de temperatura exterior é -10°C A.S.

(Nota: O dispositivo de proteção incorporado poderá atuar quando a temperatura exterior cair abaixo dos 21°C A.S., dependendo das condições.)

AO OCORRER UMA FALTA DE CORRENTE

Este ar condicionado tem uma função de memória para o caso de haver uma falta de corrente. Depois de a corrente voltar, a unidade é automaticamente reiniciada com as mesmas regulações que estavam ativas antes da falta de corrente, exceto as regulações do temporizador. Se os temporizadores estiverem ativados, têm de ser reativados depois de a corrente ter voltado.

FUNÇÃO DE PRÉ-AQUECIMENTO

No modo de funcionamento CALOR, a ventoinha interior pode não ligar por dois ou cinco instantes antes da unidade ser ligada, a fim de evaporar a circulação de ar frio.

FUNÇÃO DE DESCONGELAÇÃO

• Se durante o funcionamento em CALOR se formar gelo no permutador térmico dentro da unidade exterior, um descongelador automático gera calor por cinco a dez minutos a fim de remover o gelo. Durante o processo da descongelação, as ventoinhas exterior e interior deixam de funcionar.
• Depois da descongelação estar terminada, a unidade retoma automaticamente o funcionamento no modo CALOR.

EFICÁCIA DO AQUECIMENTO

• A unidade dispõe de uma bomba de calor que puxa o calor do ar exterior e liberta-o para o interior. Por consequência, a eficácia do aquecimento depende em grande parte da temperatura do ar exterior.
• Se a temperatura exterior for muito baixa, diminui a eficácia do aquecimento, demorando algum tempo a aquecer o espaço a climatizar. Demora algum tempo até o aparelho aquecer e, por sua vez, aquecer a sala, dado que esta unidade funciona com um sistema de circulação de ar forçado.

SUGESTÕES PARA POUPAR ENERGIA

A seguir, encontrará algumas maneiras simples de poupar energia ao usar o seu ar condicionado.

REGULAR A TEMPERATURA CORRECTA

• Regulando o termostato no modo FRIO para uma temperatura 1°C acima da temperatura desejada e 2°C abaixo no modo CALOR pode economizar-se aproximadamente 10 por cento de electricidade.
• Regulando a temperatura durante o arrefecimento para um valor mais frio do que o necessário, o consumo de corrente será mais elevado.

EVITAR EXPOSIÇÃO DIRECTA AO SOL E CORRENTES DE AR

• Evitando que os raios de sol entrem directamente na sala durante o arrefecimento, pode reduzir-se o consumo de corrente.
• Feche portas e janelas durante as operações de arrefecimento e aquecimento.

REGULE A DIRECÇÃO DO FLUXO DE AR PARA OBTER MELHOR CIRCULAÇÃO DO AR

MANTENHA O FILTRO LIMPO PARA ASSEGURAR O FUNCIONAMENTO PERFEITO. APROVEITE AO MÁXIMO A FUNÇÃO DESLIGAR POR TEMPORIZADOR. RETIRE O CABO DE ALIMENTAÇÃO DE REDE SEMPRE QUE A UNIDADE NÃO SEJA UTILIZADA POR UM PERÍODO PROLONGADO

• A unidade interior continua a consumir um pouco de corrente mesmo não estando a funcionar.

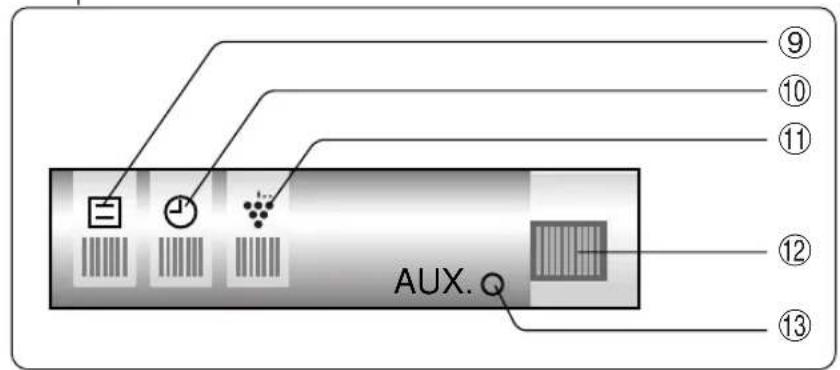

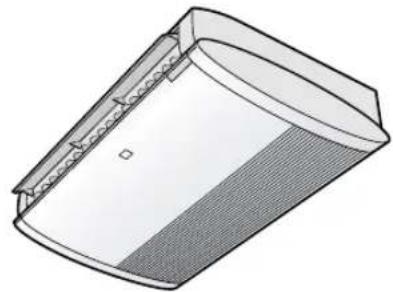

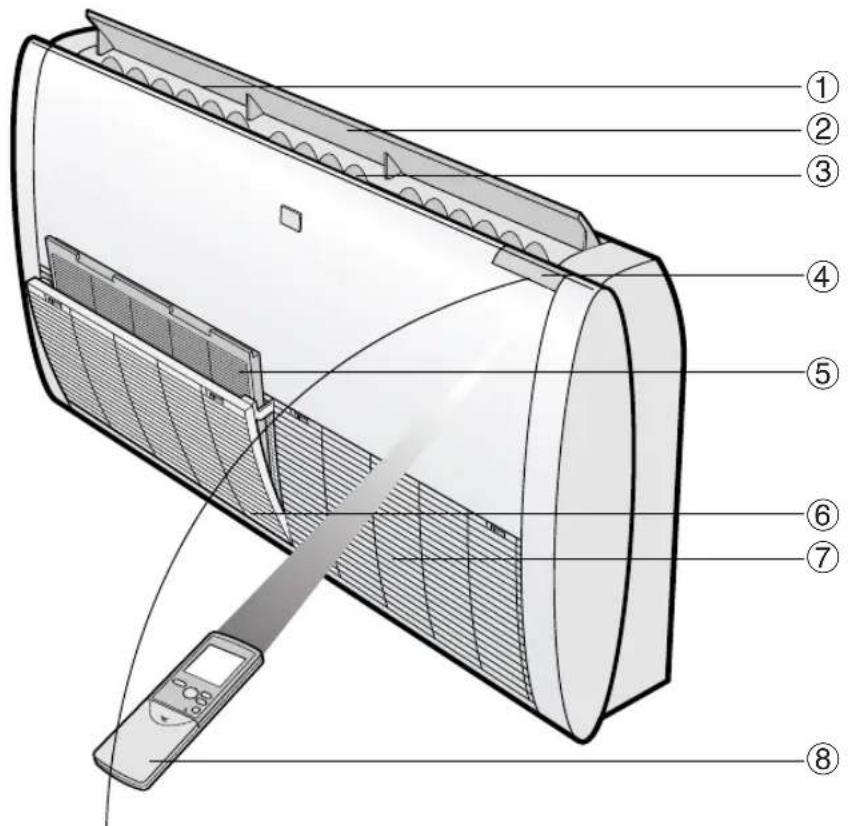

UNIDADE INTERIOR

(Quando instalada no chão)

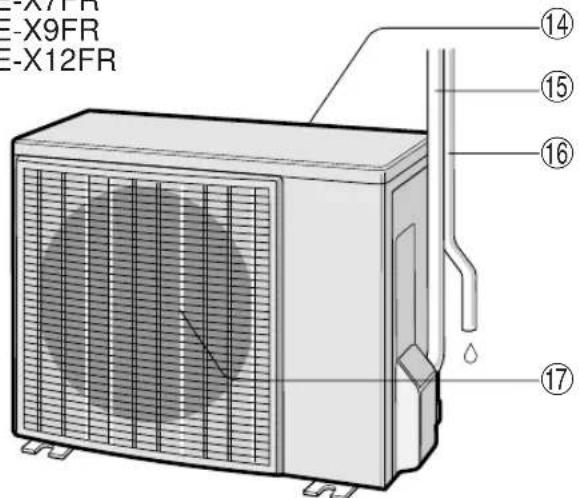

UNIDADE EXTERIOR

AE-X7FB

AE-X9FR

AE-X12FR

GU-XR18FR

GU-XR24FR

GU-XR27FR

① Saída (Ar) ② Persiana reguladora vertical ③ Persiana reguladora horizontal ④ Painel indicador ⑤ Filtros de ar ⑥ Grelha de entrada ⑦ Entrada (Ar) ⑧ Controlo remoto ⑨ Lâmpada de FUNCIONAMENTO (vermelha) ⑩ Lâmpada de TEMPORIZADOR (laranja) ⑪ Lâmpada PLASMACLUSTER (azul) ⑫ Janela RECEPTORA ⑬ Botão AUX. (Quando instalada no tecto)

NOTA: As unidades reais podem divergir ligeiramente daquelas acima ilustradas.

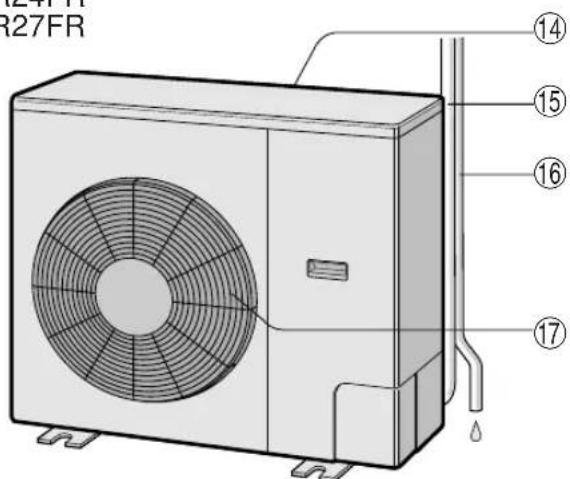

⑭ Entrada (Ar) ⑮ Cabo de interligação e tubo de refrigeração ⑯ Manga de escoamento ⑰ Saída (Ar)

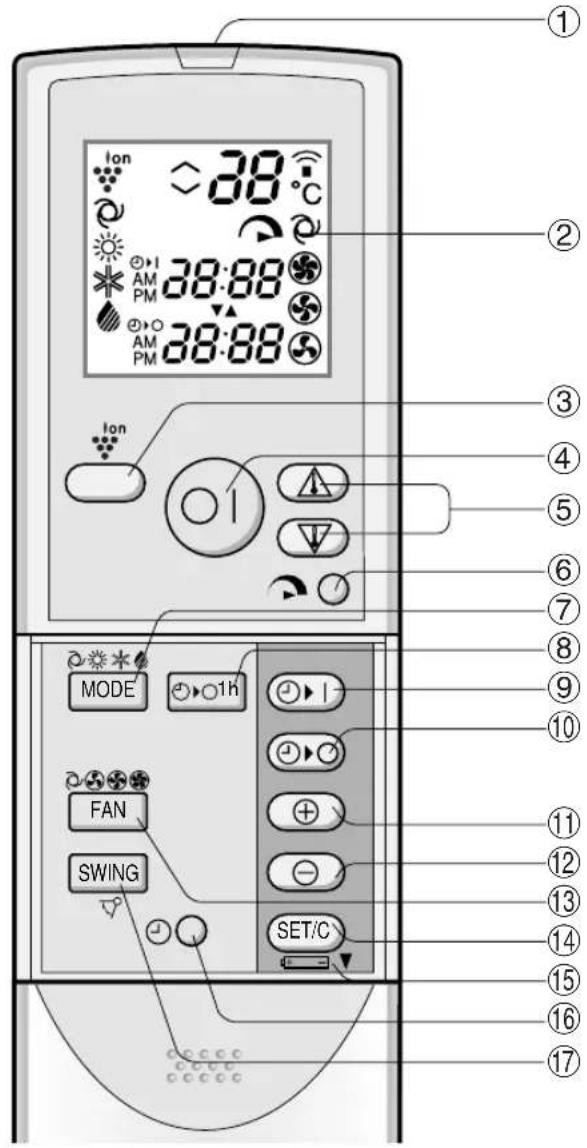

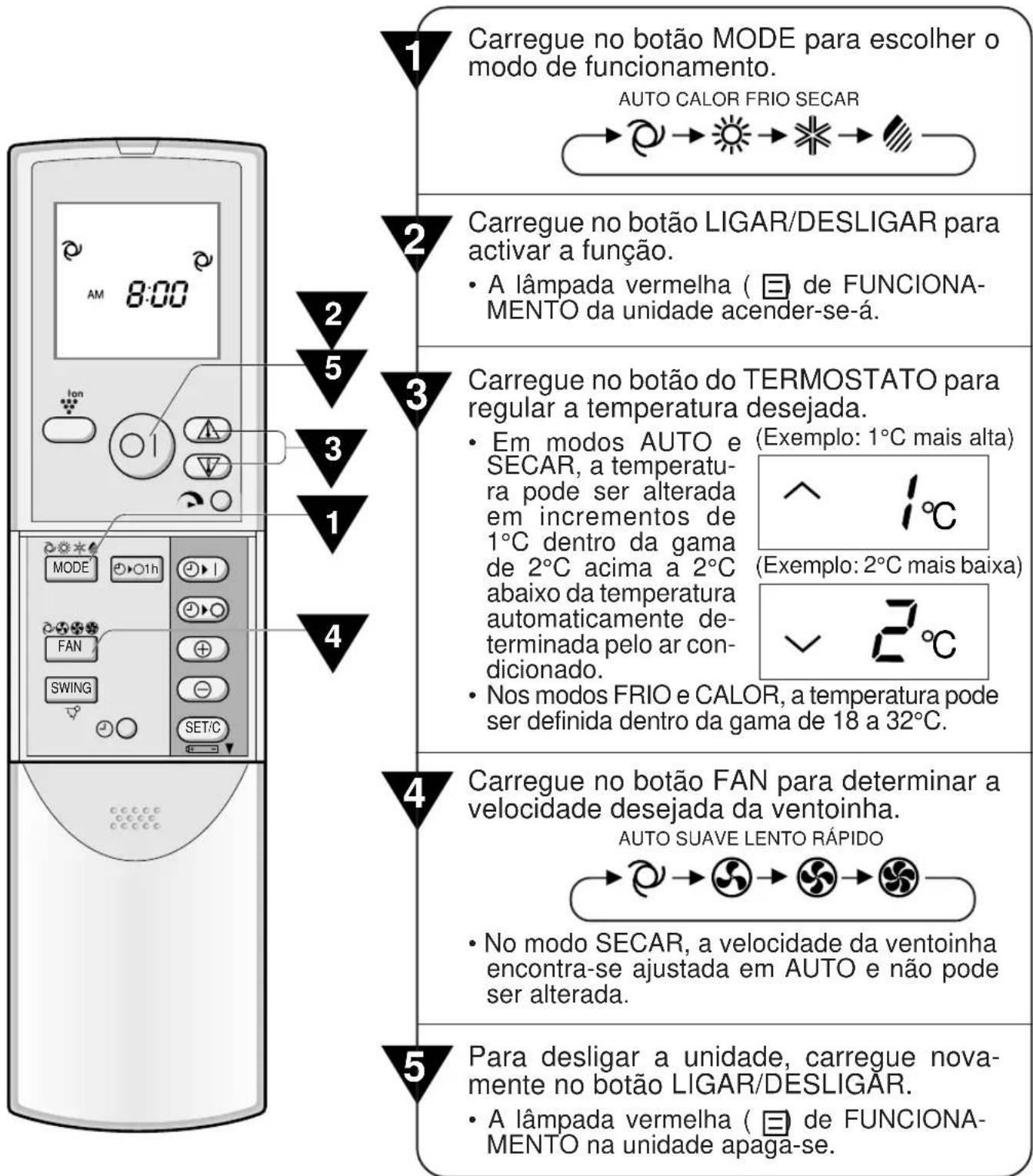

CONTROLO REMOTO

① TRANSMISSOR ② MOSTRADOR LCD (de cristais líquidos) ③ Botão PLASMACLUSTER ④ Botão LIGAR/DESLIGAR ⑤ Botão do TERMOSTATO ⑥ Botão de PLENA FORÇA ⑦ Botão MODE ⑧ Botão TEMPORIZADOR DE UMA HORA ⑨ Botão LIGAR POR TEMPORIZADOR (para regular o temporizador) ⑩ Botão DESLIGAR POR TEMPORIZADOR (para regular o temporizador) ⑪ Botão AVANÇAR HORA ⑫ Botão RECUAR HORA ⑬ Botão VENTOINHA (FAN) ⑭ Botão ACTIVAR/CANCELAR TEMPORIZADOR (SET/C) ⑮ Indica que o COMPARTIMENTO DAS PILHAS se encontra debaixo desta marca ⑯ Botão RELÓGIO ⑰ Botão DIRECCIONAR (SWING)

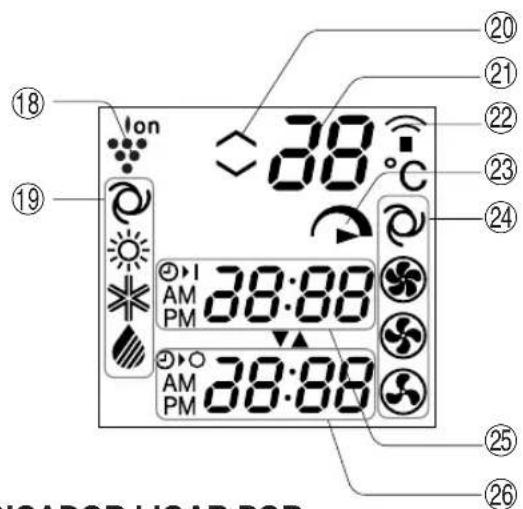

L.C.D. MOSTRADOR DO CONTROLO REMOTO

SÍMBOLO PLASMACLUSTER ⑲ SÍMBOLOS DE MODOS DE FUNCIONAMENTO

：AUTO：FRIO

:CALOR:SECAR

20 REGULAÇÃO DO TERMOSTATO PARA MODOS DE FUNCIONAMENTO AUTOMÁTICO E SECAR ② INDICADOR DA TEMPERATURA 22 SÍMBOLO DE TRANSMISSÃO 23 SÍMBOLO DE PLENA FORÇA SÍMBOLOS DA VELOCIDADE DA VENTOINHA

: AUTO : LEN

: RÁPIDO : SUAVE

25 INDICADOR LIGAR POR TEMPORIZADOR/RELÓGIO

Indica o tempo de ligação do temporizador ou a hora atual.

Indica o tempo de desligamento do temporizador ou a regulação do temporizador de uma hora.

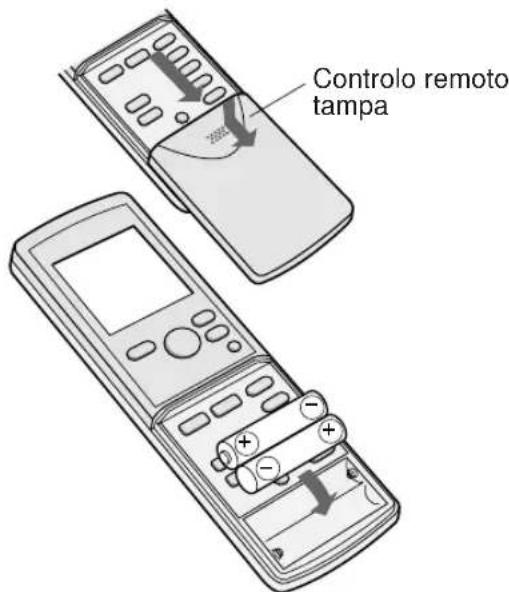

INSTALAR AS PILHAS Use duas pilhas AAA (R03).

1 Retire a tampa do controlo remoto. 2 Insira as pilhas no compartimento assegurando que os polos ① e fiquem corretamente posicionados.

Se as pilhas estiverem devidamente instaladas aparecerão no mostrador "AM 6:00".

3 Recoloque a tampa.

NOTAS:

• A duração de vida útil da pilha é de aproximadamente um ano sob condições normais de utilização.
• Ao substituir estas pilhas, faça-o sempre por umas novas e use sempre do mesmo tipo.
• Se o controlo remoto não funcionar normalmente, antes de ter substituído as pilhas, tire-as e volte a colocá-las após 30 segundos.
• Se não pretender utilizar a unidade por um período mais prolongado, retire as pilhas do controlo remoto.

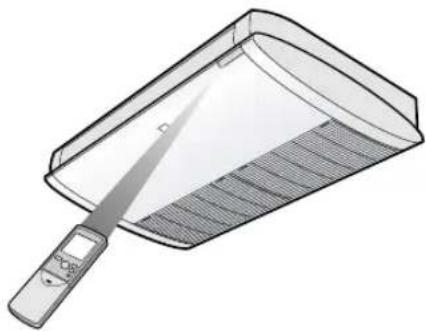

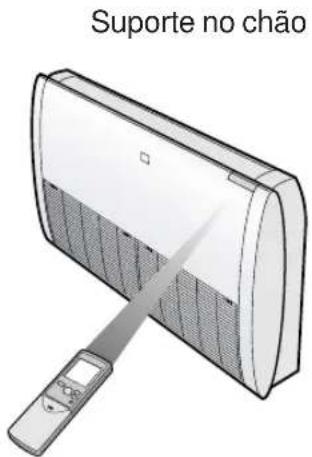

COMO UTILIZAR O CONTROLO REMOTO

Aponte o controlo remoto na direção do recetor da unidade e carregue no botão que pretende acionar. Ouvir-se-á um som quando a unidade receber o sinal.

• Assegure-se de que não há qualquer objeto, como por exemplo cortinas, entre o controlo remoto e a unidade.
• O controlo remoto funciona até uma distância de sete metros.

Suspensão no teto

ATENÇÃO

• Não exponha a janela recetora à insolação demasiado forte ou direta, pois os raios solares podem afetar o funcionamento correto. Caso seja necessário, feche as cortinas para evitar essa exposição direta.
• Se utilizar uma lâmpada fluorescente com um arrancador rápido na mesma sala em que se encontra o ar condicionado, pode surgir interferência durante a transmissão do sinal.
• A unidade pode ser afetada por sinais emitidos pelo telecomando de um televisor, de um videogravador ou de outro equipamento que seja utilizado na mesma sala.
• Não deixe o controlo remoto exposto à insolação direta ou perto de um aquecimento. Proteja também a unidade e o controlo remoto contra humidade e impactos, pois estes podem provocar a sua descoloração ou danificá-los.

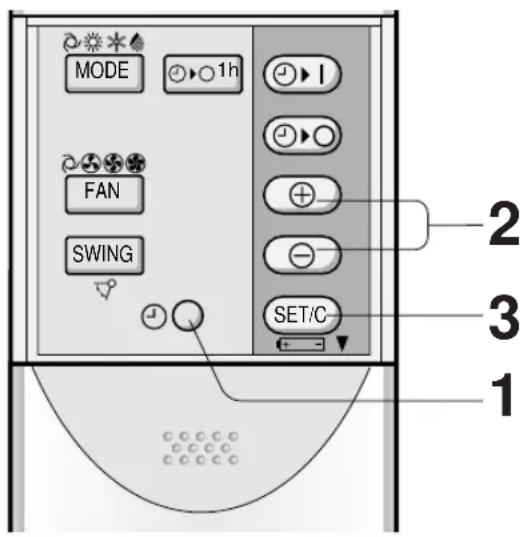

ACERTAR AS HORAS DO RELÓGIO

Existem dois modos de funcionamento: relógio de 12 horas e relógio de 24 horas.

Exemplo: 5 horas da tarde

Relógio Mostrador
Relógio de 12 horas PM 5:00
Relógio de 24 horas 17:00

1 Para ativar o relógio de 12 horas, carregue uma vez no botão RELÓGIO no primeiro passo. Para ativar o relógio de 24 horas, carregue duas vezes no botão RELÓGIO no primeiro passo. 2 Carregue nos botões AVANÇAR ou RECUAR A HORA para acertar a hora do relógio. - Mantenha o respetivo botão premido para avançar ou recuar rapidamente a hora visualizada. 3 Carregue no botão SET/C. - Os dois pontos (:) piscam para indicar que o relógio está a funcionar.

NOTA:

• Estando programado o modo de temporizador, o relógio não pode ser acertado.

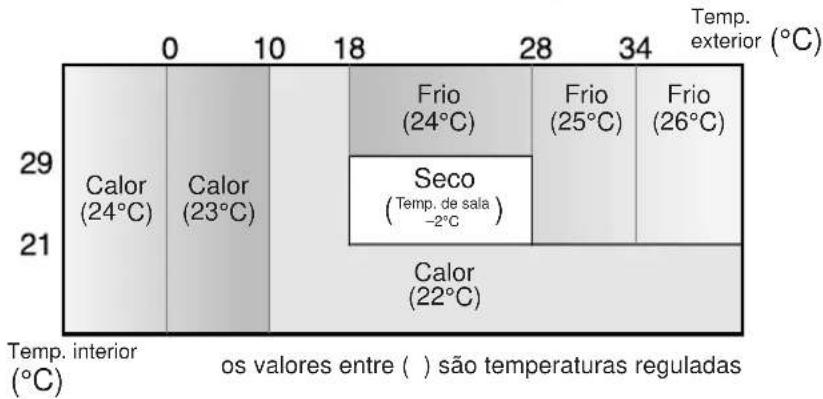

SUGESTÕES SOBRE O MODO AUTO

No modo AUTO, a temperatura e o modo são selecionados automaticamente consoante a temperatura ambiente e a temperatura exterior no momento em que a unidade é ligada.

Modos e regulações de temperatura

Durante o funcionamento, se se alterar a temperatura exterior, as regulações da temperatura deslocar-se-ão automaticamente conforme a tabela.

MODO MUDANÇA

Durante as estações em que necessita de ARREFECIMENTO durante o dia e AQUECIMENTO à noite, ou se a temperatura ambiente se tornar extremamente mais elevada do que a temperatura regulada, devido a equipamento de aquecimento SUPLEMENTAR, o modo trocará automaticamente entre os modos de AQUECER e ARREFECER para tornar a temperatura ambiente confortável.

DIREÇÃO DO FLUXO VERTICAL DO AR

COMO REGULAR A DIREÇÃO DO FLUXO DO AR

Carregue uma vez no botão SWING no controlo remoto.

• A persiana reguladora vertical modifica o seu ângulo. Carregue mais uma vez no botão SWING assim que a persiana reguladora vertical alcançar a posição desejada.
• A persiana para dentro da margem aparece no DIAGRAMA.
• A posição ajustada será memorizada e será automaticamente regulada na mesma posição quando funcionar na próxima vez.

Margem de regulação

Modos FRIO e SECAR

Modo CALOR

Suporte no chão Suspenso no teto Suporte no chão Suspenso no teto

A margem de regulação é mais restrita que a margem SWING para fazer a formação de água de condensação.

A margem é mais ampla para facilitar a circulação de ar.

DIREÇÃO DO FLUXO HORIZONTAL DO AR

Segure na persiana reguladora horizontal como ilustrado e regule a direção do fluxo do ar.

Suporte no chão

Suspensa no teto

ATENÇÃO

Nunca tente ajustar a persiana reguladora vertical manualmente.

• O ajuste manual desta persiana pode mais tarde provocar o mau funcionamento da unidade ao ser comandada por controle remoto.
• Quando os modos FRIO e SECAR são realizados por um período prolongado com a persiana reguladora vertical ajustada numa posição muito virada para baixo, pode formar-se água de condensação.

Não regule o ajuste da persiana reguladora horizontal demasiadamente para a direita ou esquerda no modo FRIO com a velocidade de ventoinha "SUAVE" durante um longo período de tempo.

Condensação pode formar-se nas persianas.

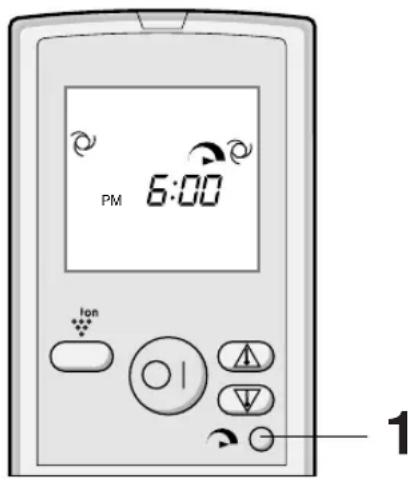

MODO DE FUNCIONAMENTO A PLENA FORÇA

Nesta operação, o ar condicionado trabalha a plena força para arrefecer ou aquecer a sala tão rapidamente que a poderá utilizar logo após chegar a casa.

1 Para ativar o funcionamento de PLENA FORÇA, pressione o botão de PLENA FORÇA durante o funcionamento.

• O controlo remoto
• O indicador da temperatura desligar-se-á.

PARA CANCELAR

Pressione de novo o botão de PLENA FORÇA.

• Não é possível definir a temperatura nem a velocidade da ventoinha durante a operação em PLENA FORÇA.

TEMPORIZADOR DE UMA HORA

Se o TEMPORIZADOR DE UMA HORA for ativado, a unidade desligará automaticamente ao fim de uma hora.

1 Carregue no botão TEMPORIZADOR DE UMA HORA.

No mostrador do controlo remoto aparece "0". A lâmpada laranja de TEMPORIZADOR iluminar-se-á na unidade. A unidade trabalhará durante uma hora.

PARA CANCELAR

Pressione o botão CANCELAR TEMPORIZADOR (SET/C). A lâmpada laranja de TEMPORIZADOR desligar-se-á na unidade.

Em alternativa, desligue a unidade pressionando o botão LIGAR/DESLIGAR.

• A lâmpada vermelha de FUNCIONAMENTO e a lâmpada laranja de TEMPORIZADOR desligar-se-ão na unidade.

NOTAS:

• O funcionamento do TEMPORIZADOR DE UMA HORA tem prioridade sobre o trabalho de LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR.
• Se for regulado o TEMPORIZADOR DE UMA HORA quando a unidade não estiver a funcionar, a unidade não funcionará durante uma hora nas condições previamente reguladas.
• Se desejar fazer funcionar a unidade durante uma hora antes de activar o TEMPORIZADOR DE UMA HORA, pressione de novo o botão TEMPORIZADOR DE UMA HORA durante o funcionamento.
• Se estiverem ajustados LIGAR POR TEMPORIZADOR e/ou DESLIGAR POR TEMPORIZADOR, o botão CANCELAR TEMPORIZADOR cancela todos os ajustamentos.

NOTA:

Antes de acertar o temporizador, verifique primeiro se a hora do relógio está certa.

DESLIGAR POR TEMPORIZADOR

1 Carregue no botão DESLIGAR POR TEMPORIZADOR (O). 2 O indicador DESLIGAR POR TEMPORIZADOR fica intermitente; prima os botões AVANÇAR ou RECUAR A HORA para acertar a hora. (A hora pode ser regulada em passos de 10 minutos.) 3 Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACTIVAR TEMPORIZADOR (SET/C).

A lâmpada laranja de TEMPORIZADOR (a) unidade acender-se-á. - Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

SUGESTÕES SOBRE DESLIGAR POR TEMPORIZADOR

Quando está activo o modo de funcionamento DESLIGAR POR TEMPORIZADOR, a temperatura da sala é regulada automaticamente para que a sala fique demasiado quente ou demasiado frio quando você está a dormir. (Função automática nocturna)

MODO FRIO/SECAR:

• Uma hora do temporizador terá de funcionar, a temperatura sobre 1°C para além da temperatura regulada.

MODO CALOR:

• Uma hora depois de o temporizador ter começado a funcionar, a temperatura passa 3°C abaixo da temperatura regulada no termostato.

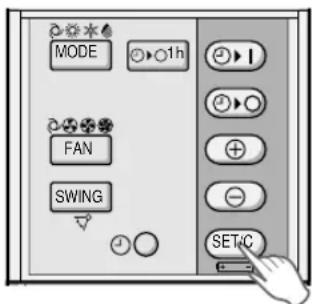

PARA CANCELAR O MODO TEMPORIZADOR

Pressione o botão CANCELAR TEMPORIZADOR (SET/C).

A lâmpada laranja de TEMPORIZADOR desligar-se-á na unidade. - No controlo remoto é visualizada a hora actual.

NOTA:

• De qualquer modo, se o LIGAR POR TEMPORIZADOR, DESLIGAR POR TEMPORIZADOR e TEMPORIZADOR DE UMA HORA estiverem ativados, o botão de CANCELAR TEMPORIZADOR cancela todos os ajustamentos.

PARA MODIFICAR A HORA

Primeiro cancele o TEMPORIZADOR e, a seguir, volte a ativá-lo.

LIGAR POR TEMPORIZADOR

1. Carregue no botão LIGAR POR TEMPORIZADOR (Og). 2. O indicador LIGAR POR TEMPORIZADOR fica intermitente; prima os botões AVANÇAR ou RECUAR A HORA para acertar a hora. (A hora pode ser regulada em passos de 10 minutos.) 3. Aponte o controlo remoto para a janela receptora da unidade e carregue no botão ACTIVAR TEMPORIZADOR (SET/C).

A lâmpada laranja de TEMPORIZADOR na unidade acender-se-á. - Ouve-se um som a título de confirmação de que a unidade está a receber o sinal.

4. Escolha a condição de funcionamento.

• A unidade ligar-se-á antes da hora pré-definida para assim possibilitar que a temperatura desejada na sala seja realmente alcançada na hora programada. (Função de acordar)

UTILIZAÇÃO COMBINADA LIGAR E DESLIGAR POR TEMPORIZADORES

Pode-se combinar a utilização dos temporizadores LIGAR e DESLIGAR.

Exemplo:

Parar o funcionamento às 11:00 da noite e retomar o funcionamento (utilizando as mesmas regulações de modo e temperatura) ligando a unidade às 7:00 da manhã.

1 Regule, estando o aparelho em funcionamento, DESLIGAR POR TEMPORIZADOR para as 11:00 da noite. 2 Regule LIGAR POR TEMPORIZADOR para as 7:00 da manhã.

As setas ( ou ▲ ) entre o indicador LIGAR POR TEMPORIZADOR e o indicador DESLIGAR POR TEMPORIZADOR mostram qual será o primeiro temporizador a ser ativado.

NOTAS:

• Não se pode programar LIGAR POR TEMPORIZADOR e DESLIGAR POR TEMPORIZADOR para temperaturas ou outras regulações diferentes.
• Qualquer um dos temporizadores pode ser programado com prioridade em relação ao outro.

SUGESTÕES SOBRE O FUNCIONAMENTO DO PLASMACLUSTER

O gerador de iões Plasmacluster dentro do ar condicionado libertará iões Plasmacluster positivos e negativos para dentro da sala.

Aproximadamente o mesmo número de iões positivos e negativos libertados reduzem os fungos no ar.

FUNCIONAMENTO DO PLASMACLUSTER

1 Durante a operação, prima o botão PLASMA-CLUSTER.

• O controlo remoto não funciona.
• A lâmpada azul PLASMACLUSTER iluminar-se-á na unidade.

PARA CANCELAR

Pressione de novo o botão PLASMACLUSTER. A lâmpada PLASMACLUSTER da unidade apaga.

NOTAS:

• A utilização da operação PLASMACLUSTER será memorizada e será ativada na próxima vez que ligar o ar condicionado.
• Quando o botão PLASMACLUSTER é premido quando o aparelho não estiver a funcionar, a operação PLASMACLUSTER é executada sem acompanhar o modo de ar condicionado (p.ex. AQUECIMENTO ou ARREFECIMENTO). O símbolo de modo do controlo remoto apagará e a velocidade da ventoinha não pode ser regulada em AUTO.

MODO DE FUNCIONAMENTO AUXILIAR

Use este modo de funcionamento quando não tiver o controlo remoto à disposição.

PARA ATIVAR

Prima o botão AUX. utilizando uma ponta fina no painel indicador.

• A lâmpada vermelha de FUNCIONAMENTO na unidade acende e a unidade começa a funcionar no modo AUTO.
• A velocidade da ventoinha e a regulação da temperatura são ajustadas em AUTO.

PARA DESATIVAR

Prima novamente o botão AUX. - A lâmpada vermelha de FUNCIONAMENTO na unidade apaga-se.

NOTA:

Se o botão AUX. for premido durante o funcionamento normal, a unidade é desligada.

MANUTENÇÃO

Antes de efetuar qualquer trabalho de manutenção no aparelho, assegure-se de que a ficha do cabo de alimentação de rede foi retirada da tomada ou desligue o disjuntor do circuito de corrente.

LIMPEZA DA UNIDADE E DO CONTROLO REMOTO

• Limpe-os com um pano macio.
• Não os salpique ou molhe diretamente com água. Poderá originar um choque elétrico ou danificar o equipamento.
• Não use água quente, diluente, pó abrasivo ou solventes fortes.

MANUTENÇÃO APÓS A ÉPOCA DE AR CONDICIONADO

1 Deixe a unidade trabalhar aproximadamente meio dia no modo FRIO, com a temperatura regulada em 32°C para permitir que o mecanismo seque devidamente. 2 Interrompa o funcionamento e desligue a unidade. Desligue o disjuntor de corrente se tiver um exclusivamente para o ar condicionado. 3 Limpe os filtros e, a seguir, volte a instalá-los.

MANUTENÇÃO ANTES DA ÉPOCA DE AR CONDICIONADO

1 Assegure-se de que os filtros de ar não estão sujos. 2 Assegure-se de que não está nada a obstruir a entrada e a saída de ar do aparelho. 3 Controle periodicamente a armação de montagem exterior, a fim de detetar eventuais sinais de desgaste e para assegurar que fica fixa no seu lugar.

LIMPEZA DOS FILTROS

Os filtros de ar devem ser limpos de duas em duas semanas.

1 DESLIGAR A UNIDADE 2 ABRA A GRELHA DE ENTRADA

1 Coloque os batentes para a esquerda (OPEN). Existem dois batentes para cada grelha de entrada. 2 Puxe e abra a grelha de entrada.

3 REMOVA OS FILTROS DE AR

Carregue nas duas saliências dos filtros de ar e desencaixe os filtros.

4 LIMPE OS FILTROS DE AR

Use um aspirador para retirar o pó. Se os filtros estiverem sujos, lave-os com água morna e um detergente suave. Seque os filtros à sombra antes de os voltar a instalar.

5 REINSTALE OS FILTROS DE AR

Vire a parte de dentro dos filtros para baixo e volte a colocar os filtros na sua posição original. Empurre os fixadores.

6 FECHE A GRELHA DE ENTRADA

Coloque os batentes para a direita (CLOSE ▷) e bloqueie a grelha de entrada.

ANTES DE SOLICITAR ASSISTÊNCIA

As condições de funcionamento seguidamente descritas não denominam avarias do equipamento.

UNIDADE NÃO FUNCIONA A unidade não funciona se for ligada imeditamente antes ter sido desligada. A unidade não funciona imeditamente antes o modo deestrutura é para proteger o mecanismo interno. Espere 3 minutos às colocar a unidade emestrutura.	RUCO SIBILANTE O rucido suave e sibilante que se ouve é rucido do agente de refrigeração a correr dentro da unidade.
	VAPOR DE AGUA • No modo deestrutura FRIO e SECAR, pode-se confirmar por vezes a existência de vapor de água na saía de ar devido à dificência de temperatura entre o ar inferior da sala e o ar descarregado pela unidade. • No modo deestrutura CALOR, pode sair vapor de agua da unidade exterior durante a descongelação.
NÃO SALAR QUENTE DA UNIDADE A unidade está na fase de pré-aquecimento ou de descongelação.
CHEIROS Cheiros das carpetes ou dos moveris e que tenham penetrado na unidade e cheiros dos componentes mais internos do ar condicionado na fase inicial da instalação podem ser emitidos pela unidade.
	A UNIDADE EXTERIOR NÃO PÁRA Após parar oestrutura, a unidade exterior continua a rodar a sua ventoinha durante uma minuto para arr focecar a unidade.
RUCO A ESTALAR A unidade poderá produzir um rucido a estalar. Este som é gerado pela fricção do pail frontal e outros componentes a dilatarrem-se ou a unirem-se devido à mudança de temperatura.
	ODOR EMITIDO PELA SAÍDA DE AR DO PLASMACLUSTER Este é um cheiro azonzo gerado a partir do gerador de iões Plasmacluster. A concentração do ozono é muito baixa, não tendo qualer efeito adverso sobre a sua Saúde. O ozono libertado para o ar decompor-se-à rapidamente, e a sua densidade na sala não augmente.
É EMITIDO UM ZUMBIDO BAIXO Este é o som emitido quando a unidade está a gerar iões Plasmacluster.

Se o aparelho parecer estar a funcionar mal, verifique os pontos seguidamente referidos antes de solicitar assistência técnica.

SE A UNIDADE NÃO FUNCIONA

Verifique se o disjuntor de corrente actuou ou se o fusível se fundiu.

SE A UNIDADE NÃO ARREFECER (OU AQUECER) A SALA DEVIDAMENTE
Controle os filtros. Se estive-rem sujos, limpe-os.	Controle a unidade exterior paraverificar se não está alguma coisaa obstruir a entrada ou a saía dear.	Verifique se o termostato estádevidamente regulado.
Assegure-se de que as janelase as portas está bem fechadas.	Havendo muitas pessoas na sala, pode acontecer que a temperaturadesejada não está alcancada.	Verifique se está quaisqueraparemelhos que produzam calora funciona na sala.

SE A UNIDADE NÃO RECEBER O SINAL DO CONTROLLO REMOTO
Verifique se as pilhas do controlo remoto está descarregadas ou fracas.	Tente emitir novamente o sinal com o controllo remoto a apontar devidamente na direção da janela receptora do aparecido.	Verifique se as pilhas do controlo remoto está colocada com a polaridade correcta.

Por favor, chame o Serviço de Assistência Técnica quando ficar intermitente a lâmpada de FUNCIONAMENTO e a lâmpada de TEMPORIZADOR no painel dos indicadores.
