Tipo di prodotto	Condizionatore d'aria split (Raffreddamento e Riscaldamento)
Modello	AY-AP24GR
Marca	Sharp
Capacità di raffreddamento (BTU/h)	24,000
Capacità di riscaldamento (BTU/h)	24,000 (Pompa di calore)
Alimentazione elettrica	220-240V ~ 50Hz, Monofase
Consumo energetico in raffreddamento (W)	Circa 2,200
EER (Indice di efficienza energetica)	3.5 (Raffreddamento)
Tipo di refrigerante	R32
Dimensioni unità interna (LxPxA)	1100 x 300 x 250 mm
Dimensioni unità esterna (LxPxA)	900 x 700 x 300 mm
Peso unità interna (kg)	Circa 15
Peso unità esterna (kg)	Circa 40
Modalità operative	Raffreddamento, Riscaldamento, Ventilazione, Deumidificazione, Auto
Funzioni speciali	Modalità Sleep, Turbo, Silenzioso, Timer, Autopulizia, Oscillazione
Telecomando	Sì (a infrarossi)
Tipo di filtro aria	Prefiltro lavabile
Pulizia del filtro	Ogni 2 settimane (più spesso se polveroso)
Manutenzione annuale	Si consiglia un controllo professionale
Caratteristiche di sicurezza	Riavvio automatico, Protezione da surriscaldamento, Interruttore automatico
Disponibilità ricambi	Telecomando, Filtri, Motore ventola, Compressore (tramite Sharp Service)
Riparabilità	Progettato per un facile accesso ai componenti principali; riparazioni da parte di tecnici qualificati

Domande frequenti - AY-AP24GR SHARP

Come si imposta il timer sul mio condizionatore Sharp AY-AP24GR?

Premere il pulsante TIMER sul telecomando. Usare +/- per impostare l'ora ON o OFF desiderata. Premere SET per confermare. L'indicatore del timer apparirà sul display.

Perché il mio condizionatore non raffredda correttamente?

Controllare se il filtro aria è sporco. Pulirlo con acqua. Inoltre, assicurarsi che l'impostazione della temperatura sia inferiore alla temperatura ambiente e che l'unità sia in modalità COOL. Se il problema persiste, controllare che l'unità esterna non sia ostruita.

Con quale frequenza devo pulire il filtro aria?

Pulire il prefiltro lavabile ogni 2 settimane. In ambienti polverosi, potrebbe essere necessaria una pulizia più frequente. Un filtro sporco riduce l'efficienza.

Come si passa dalla modalità raffreddamento a quella riscaldamento?

Usare il pulsante MODE sul telecomando. Scorrere le opzioni: COOL, HEAT, FAN, DEHUMIDIFY, AUTO. Selezionare la modalità desiderata.

Cosa fa la modalità 'SLEEP'?

La modalità Sleep aumenta gradualmente la temperatura (in raffreddamento) o la diminuisce (in riscaldamento) durante la notte per un sonno confortevole. Riduce anche la velocità della ventola per un funzionamento più silenzioso.

Il mio telecomando non funziona. Cosa devo fare?

Sostituire le batterie con nuove pile AAA alcaline. Assicurarsi che il telecomando sia puntato verso l'unità interna senza ostacoli. Se ancora non funziona, controllare il sensore del telecomando sull'unità.

Posso usare una prolunga per il condizionatore?

No, non utilizzare una prolunga. L'unità deve essere collegata direttamente a un circuito dedicato adatto all'apparecchio. L'uso di una prolunga può causare incendi o scosse elettriche.

Come pulisco l'unità interna?

Pulire l'esterno con un panno morbido e umido. Non utilizzare prodotti chimici aggressivi. Pulire il filtro come indicato. Per una pulizia profonda, contattare un tecnico professionista.

Cosa fa la funzione 'TURBO'?

La modalità Turbo fa funzionare la ventola alla velocità massima per raggiungere rapidamente la temperatura desiderata. Si spegne automaticamente dopo 30 minuti o quando viene raggiunta la temperatura impostata.

Come si resetta il condizionatore dopo un'interruzione di corrente?

L'unità ha una funzione di riavvio automatico che riprende il funzionamento con le impostazioni precedenti dopo il ritorno dell'alimentazione. In caso contrario, premere il pulsante ON/OFF sul telecomando o sull'unità.

MANUALE UTENTE AY-AP24GR SHARP

MANUALE DI ISTRUZIONI

Attenzione: Il dispositivo è contrassegnato da questo simbolo, che segnala di non smaltire le apparecchiature elettriche ed elettroniche insieme ai normali rifiuti domestici. Per tali prodotti è previsto un sistema di raccolta a parte.

A. Informazioni sullo smaltimento per gli utenti (privati)

1. Nell'Unione europea

Attenzione: Per smaltire il presente dispositivo, non utilizzare il normale bidone della spazzatura!

Le apparecchiature elettriche ed elettroniche usate devono essere gestite a parte e in conformità alla legislazione che richiede il trattamento, il recupero e il riciclaggio adeguato dei suddetti prodotti.

In seguito alle disposizioni attuate dagli Stati membri, i privati residenti nella UE possono conferire gratuitamente le apparecchiature elettriche ed elettroniche usate a centri di raccolta designati*.

In alcuni paesi*, anche il rivenditore locale può ritirare gratuitamente il vecchio prodotto se l'utente acquista un altro nuovo di tipologia simile.

*) Per maggiori informazioni si prega di contattare l'autorità locale competente.

Se le apparecchiature elettriche o elettroniche usate hanno batterie o accumulatori, l'utente dovrà smaltirli a parte preventivamente in conformità alle disposizioni locali.

Lo smaltimento corretto del presente prodotto contribuirà a garantire che i rifiuti siano sottoposti al trattamento, al recupero e al riciclaggio necessari prevenendone il potenziale impatto negativo sull'ambiente e sulla salute umana, che potrebbe derivare da un'inadeguata gestione dei rifiuti.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Per la Svizzera: Le apparecchiature elettriche o elettroniche usate possono essere restituite gratuitamente al rivenditore, anche se non si acquista un prodotto nuovo. Altri centri di raccolta sono elencati sulle homepage di www.swico.ch o di www.sens.ch.

B. Informazioni sullo smaltimento per gli utenti commerciali

1. Nell'Unione europea

Se il prodotto è impiegato a scopi commerciali, procedere come segue per eliminarlo.

Contattare il proprio rivenditore SHARP che fornirà informazioni circa il ritiro del prodotto. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali.

Per la Spagna: Contattare il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati.

2. In paesi che non fanno parte dell'UE

Se si desidera eliminare il presente prodotto, contattare le autorità locali e informarsi sul metodo di smaltimento corretto.

Pb

La batteria fornita con questo prodotto contiene tracce di Piombo.

Per EU: Il cassonetto barrato indica che le batterie usate non devono essere gettate assieme ai rifiuti domestici!

Vi è un sistema di raccolta differenziata per le batterie usate, che consente il loro corretto trattamento e riciclo secondo quanto previsto dalle leggi vigenti. Vi prego di contattare le locali autorità per i dettagli del sistema di raccolta e riciclaggio.

Per la Svizzera: Le batterie usate devono essere restituite al punto vendita

Per altri Stati non-EU : Vi prego di contattare le autorità locali per conoscere il metodo corretto di conferimento delle batterie usate.

Questo manuale spiega come usare al meglio il vostro nuovo condizionatore. Leggete attentamente questo manuale prima di usare il prodotto. Questo manuale deve essere conservato in un posto sicuro per una facile consultazione.

INDICE

• IMPORTANTI ISTRUZIONI PER LA SICUREZZA ...... I-1
• ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO ...... I-3
• SUGGERIMENTI PER RISPARMIARE ENERGIA ...... I-3
• NOMI DEI COMPONENTI ...... I-4
• USO DEL TELECOMANDO ...... I-6
• FUNZIONI DI BASE ..... I-8
• REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA ...... I-9

AVVERTIMENTI PER L'USO

1 Non tirate o deformate il cavo di alimentazione. Se si tira o si usa erratamente il cavo, l'unità si può danneggiare e provocare scosse elettriche.
2 Fate attenzione a non esporvi direttamente all'uscita dell'aria per un lungo periodo di tempo. Potrebbe danneggiare la vostra salute.
3 Nel caso si usi il condizionatore d'aria in presenza di neonati, bambini, persone anziane, persone costrette a stare a letto o persone con handicap sici, assicuratevi prima che la temperatura della stanza sia confortevole per tali persone.
4 Non inserite mai oggetti nell'unità. Ciò potrebbe portare a lesioni a causa dell'alta velocità di rotazione dei ventilatori interni.
5 Collegate correttamente il condizionatore d'aria a terra. Non collegate il cavo a terra al tubo del gas, al tubo dell'acqua, al parafulmini o al cavo a terra del telefono. Un collegamento a terra incompleto potrebbe causare scossa elettrica.
6 In caso di anomalie del condizionatore d'aria (ad esempio, odore di bruciato), interrompete subito l'uso e SPEGNETE l'interruttore di circuito.
7 L'apparecchio deve essere installato in conformità con i regolamenti di connessione elettrica nazionali. Un collegamento scorretto del cavo può provocare il surriscaldamento del cavo di alimentazione, della spina e della presa elettrica e causare un incendio.
8 Se è danneggiato il cavo di alimentazione, bisogna far sostituire lo stesso dal fabbricante o da un centro di assistenza o da una persona quali cata per evitare eventuali rischi. Sostituite il cavo di alimentazione solo con un altro speci cato dal produttore.

AVVERTIMENTI PER L'INSTALLAZIONE/RIMOZIONE/RIPARAZIONE

- Non cercate di installare/rimuovere/riparare l'unità senza assistenza. Un uso errato causerà scosse elettriche, perdite d'acqua, incendi e così via. Consultate il vostro rivenditore o dell'altro personale di servizio quali cato per l'installazione/rimozione/riparazione dell'unità.

IMPORTANTI ISTRUZIONI PER LA SICUREZZA

PRECAUZIONI PER L'USO

1 Aprite una finestra o una porta periodicamente per ventilare la stanza, specialmente quando si usano apparecchi a gas. Una ventilazione insufficiente potrebbe causare mancanza di ossigeno.
2 Non toccate i tasti con mani bagnate. Ciò potrebbe provocare una scossa elettrica.
3 Per sicurezza, spegnete l'interruttore del circuito quando non usate l'unità per un lungo periodo di tempo.
4 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.
5 Non urtate l'unità esterna e non collocate alcun oggetto sopra di essa, poiché potrebbe cadere causando lesioni personali.
6 Questa unità è stata progettata per l'uso in aree residenziali. Non usatela in canili o serre per allevare animali o coltivare piante.
7 Non collocate contenitori d'acqua sull'unità. Se l'acqua penetra nell'unità, l'isolamento elettrico si potrebbe rovinare causando una scossa elettrica.
8 Non bloccate gli sbocchi d'uscita ed entrata dell'aria dell'unità. Ciò potrebbe comprometterne il funzionamento o provocare guasti.
9 Assicuratevi di spegnere l'apparecchio e l'interruttore di circuito prima di eseguire lavori di manutenzione o pulitura. Il ventilatore che gira all'interno dell'unità potrebbe provocarvi lesioni.
10 Non spruzzate o gettate acqua direttamente sull'unità. L'acqua potrebbe causare una scossa elettrica o danni all'apparecchio.
11 Questo apparecchio non deve essere usato da bambini o persone inferme senza supervisione.
Assicuratevi che i bambini non giochino con l'apparecchio.

PRECAUZIONI PER IL LUOGO DI MONTAGGIO/ INSTALLAZIONE

• Assicuratevi di collegare il condizionatore d'aria ad una presa di corrente di voltaggio e frequenza giusta.
  L'uso di una presa di corrente dal voltaggio e frequenze errate potrebbe risultare dannoso all'apparecchio e provocare un incendio.
• Non installate l'unità in un luogo dove ci potrebbero essere perdite di gas infiammabile. Ciò potrebbe provocare incendi.
  Non collocate l'unità in luoghi nei quali l'aria contiene polvere, fumi oppure umidità in misura eccessiva.
• Sistemate il tubo di drenaggio in modo tale da assicurare un drenaggio corretto. Un drenaggio insufficiente potrebbe far fuoriuscire acqua nella stanza, bagnare i mobili e così via.
• Assicuratevi di installare un interruttore differenziale o magnetotermico a seconda del luogo d'installazione, per evitare scosse elettriche.

ULTERIORI NOTE RIGUARDANTI IL FUNZIONAMENTO

INTERVALLO DELLA TEMPERATURA DI ESERCIZIO

		TEMP. INTERNA	TEMP. ESTERNA
RAFFREDDAMENTO	limite superiore	32°C 46°C
	limite inferiore	21°C 21°C
RISCALDA-MENTO	limite superiore	27°C 24°C
	limite inferiore	--7°C

- Il sistema di protezione incorporato potrebbe interrompere il funzionamento dell'unità quando la si utilizza fuori da questo intervallo.

- Si potrebbe formare della condensa sull'uscita dell'aria se l'unità opera in modo continuo nel modo RINFRES-CAMENTO o DEUMIDIFI-CAZIONE quando l'umidità è al di sopra dell'80%.

SE SI VERIFICA UN GUASTO DELL'ALIMENTAZIONE

Se si verifica un guasto dell'alimentazione, il condizionatore d'aria è dotato di una funzione di memoria che memorizza le impostazioni.

Dopo il ripristino dell'alimentazione, l'unità riprenderà il funzionamento con le stesse impostazioni di prima, fatta eccezione per il funzionamento con il timer.

Se i timer sono stati impostati prima del guasto dell'alimentazione, dovranno essere reimpostati dopo il ripristino dell'alimentazione.

FUNZIONE DI PRERISCALDAMENTO

Nel modo di RISCALDAMENTO, il ventilatore interno potrebbe non funzionare per due – cinque minuti dopo l'accensione dell'unità per evitare che esca aria fredda.

FUNZIONE DI SBRINAMENTO

- Quando sullo scambiatore di calore dell'unità esterna si forma del ghiaccio nel modo di funzionamento RISCALDAMENTO, un sistema di sbrinamento automatico fornisce calore per circa 5-10 minuti per eliminare il ghiaccio. Durante lo sbrinamento, i ventilatori interni ed esterni si fermano.

- Una volta completato lo sbrinamento, l'unità riprende il funzionamento automaticamente nel modo RISCALDAMENTO.

EFFICIENZA DEL RISCALDAMENTO

- L'unità usa una pompa di calore che raccoglie calore dall'aria esterna e lo diffonde nella stanza. Di conseguenza, la temperatura dell'aria esterna influisce notevolmente sull'efficacia del riscaldamento.

- Se la capacità di riscaldamento è notevolmente ridotta a causa di una bassa temperatura esterna, utilizzate un riscaldatore addizionale.

- Per riscaldare tutto l'ambiente occorrerà del tempo, in quanto l'unità adotta un sistema a circolazione forzata.

SUGGERIMENTI PER RISPARMIARE ENERGIA

Qui di seguito sono presentati alcuni semplici metodi per risparmiare energia durante l'uso del condizionatore d'aria.

IMPOSTATE LA TEMPERATURA CORRETTA

- Impostando il termostato 1°C in più della temperatura desiderata nel modo RINFRESCAMENTO (e 2°C in meno nel modo RISCALDAMENTO) si risparmierà circa il 10 percento di energia.

- Impostando una temperatura più bassa del necessario durante l'operazione di raffreddamento, si consumerà più energia.

RIPARATE DALLA LUCE SOLARE DIRETTA ED EVITATE CORRENTI D'ARIA

- Evitando la luce solare diretta durante l'operazione di raffreddamento si risparmierà energia. - Chiudete le finestre e le porte durante le operazioni di raffreddamento e riscaldamento.

IMPOSTATE LA GIUSTA DIREZIONE DEL FLUSSO D'ARIA PER OTTENERE LA MIGLIOR CIRCOLAZIONE D'ARIA

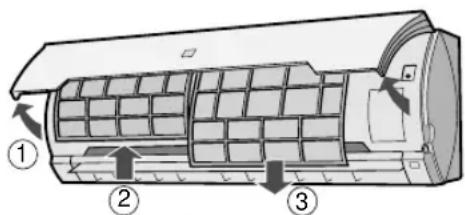

MANTENETE IL FILTRO PULITO PER GARANTIRE UN FUNZIONAMENTO PIÙ EFFICACE RICAVATE IL MASSIMO VANTAGGIO DALLA FUNZIONE DI TIMER DISATTIVATO DISINSERITE IL CAVO DI ALIMENTAZIONE QUANDO L'UNITÀ NON VIENE USATA PER UN LUNGO PERIODO DI TEMPO

- L'unità interna continua a consumare una piccola quantità di energia quando non è in funzione.

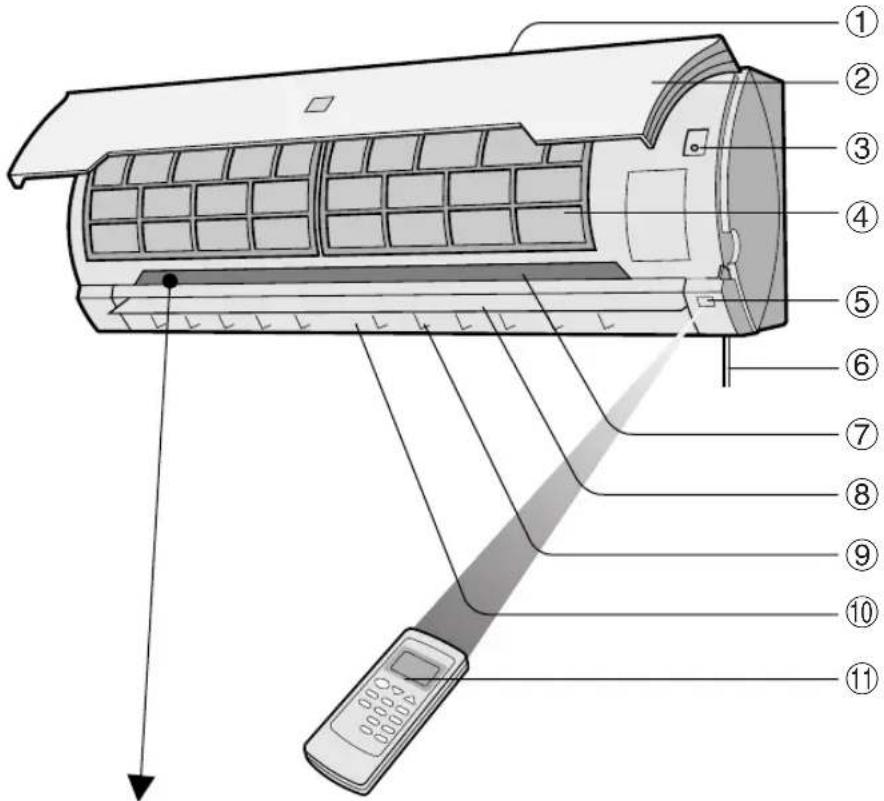

UNITÀ INTERNA

①Entrata (dell'aria)
②Pannello aperto

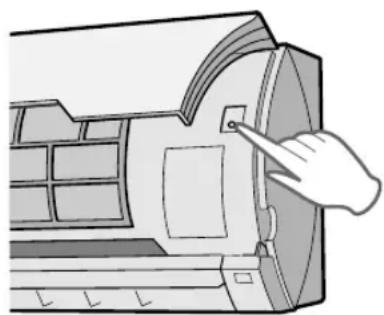

③Tasto AUX.
④ Filtri dell'aria
⑤Finestra di ricezione
⑥Cavo d'alimentazione (Solo per AY-AP18GR)
⑦Indicatore
⑧Deflettori di regolazione verticale
⑨Deflettori di regolazione orizzontale
⑩Uscita (d'aria)
⑪Telecomando

⑫ Spia TURBO (verde
⑬Spia TIMER (arancione ⏻)
⑭ Spia di FUNZIONAMENTO (rossa ☒)
⑮ Spia PLASMACLUSTER (blu)

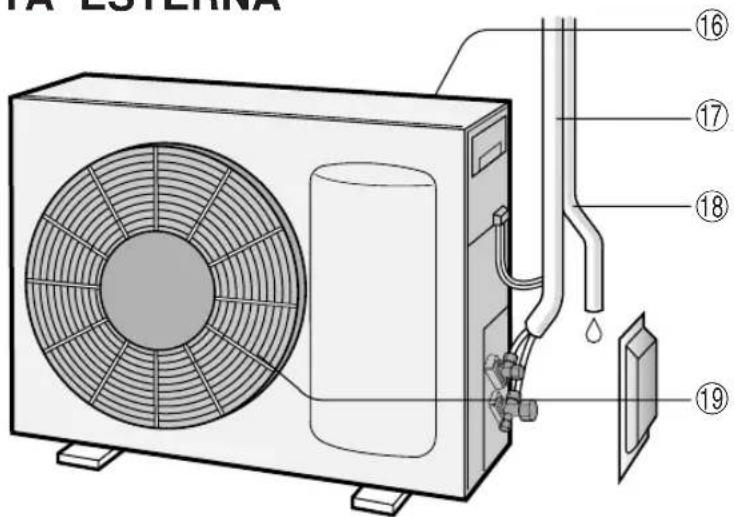

UNITÀ ESTERNA

⑯ Entrata (dell'aria)
⑰ Tubo refrigerante e cavo di interconnessione
⑱ Tubo di drenaggio
⑲ Uscita (d'aria)

NOTA: Le unità effettive potrebbero differire leggermente da quelle illustrate sopra.

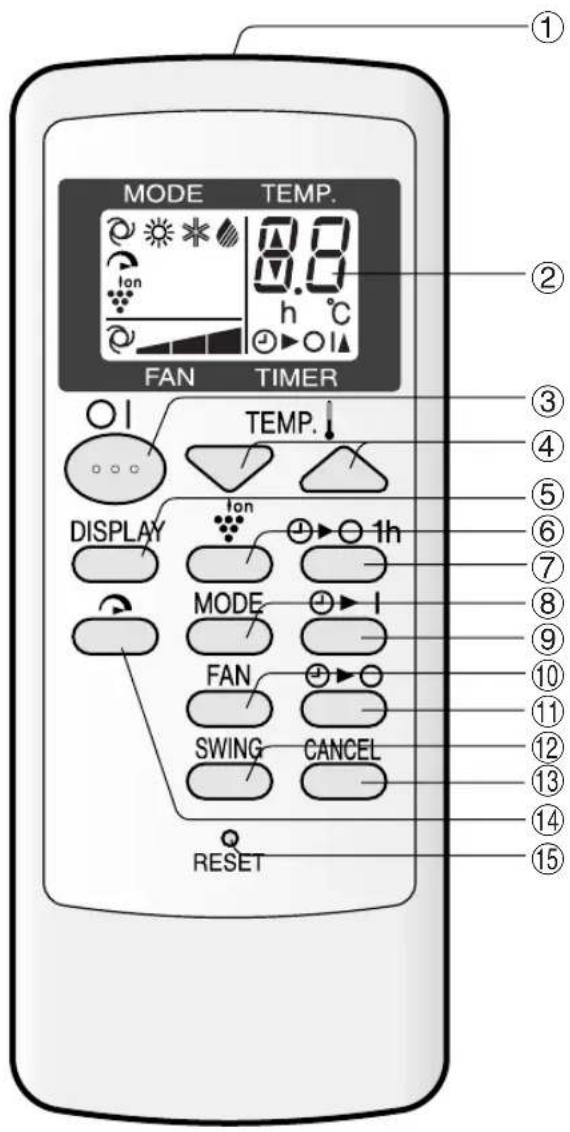

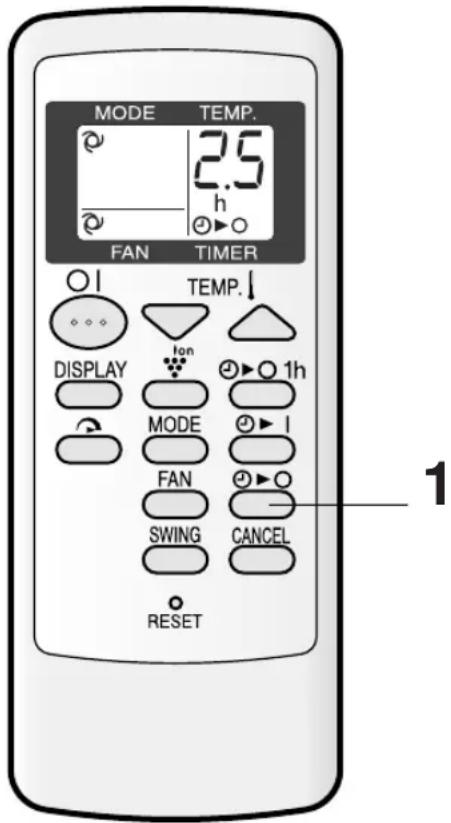

TELECOMANDO

①TRASMETTITORE
②DISPLAY (display a cristalli liquidi)
③Tasto d'ACCENSIONE/SPEGNIMENTO
④Tasto TEMP.
⑤Tasto DISPLAY

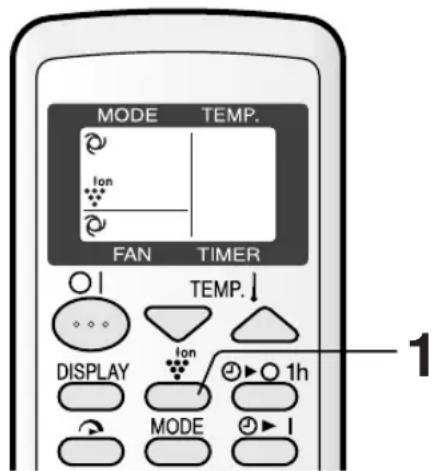

⑥Tasto PLASMACLUSTER

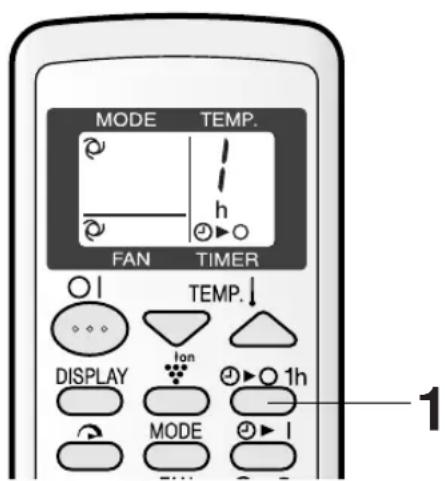

⑦Tasto TIMER DI SPEGNIMENTO DOPO UN'ORA
⑧Tasto MODE (MODO)
⑨ Tasto TIMER ATTIVATO (per impostare il timer)
⑩Tasto FAN (VENTILATORE)
⑪ Tasto TIMER DISATTIVATO (per impostare il timer)
⑫Tasto SWING (ROTAZIONE)
⑬Tasto CANCEL (ANNULLA)
⑭Tasto TURBO
⑮Tasto RESET

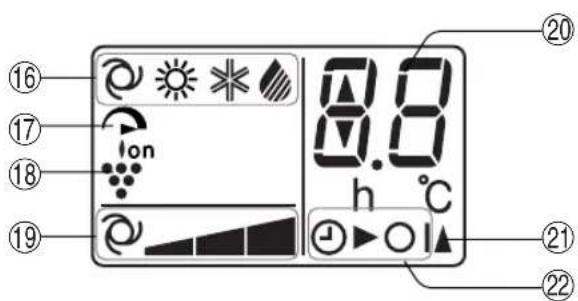

DISPLAY LDC DEL TELECOMANDO

⑯ SIMBOLI DEL MODO

: AUTOMATICO : RISCALDAMENTO

: RINFRESCA- : DEUMIDIFI- MENTO CAZIONE

⑰ SIMBOLO TURBO
⑱SIMBOLO PLASMACLUSTER
⑲ SIMBOLI DI VELOCITÀ DEL VENTILATORE

: AUTO- : Impostazione manuale MATICO

⑳INDICATORE CONTEGGIO TIMER E TEMPERATURA
②1 SIMBOLO DI TRASMISSIONE
⑳INDICATORE TIMER ATTIVATO/DISATTIVATO

Indica quando il timer è attivato o disattivato.

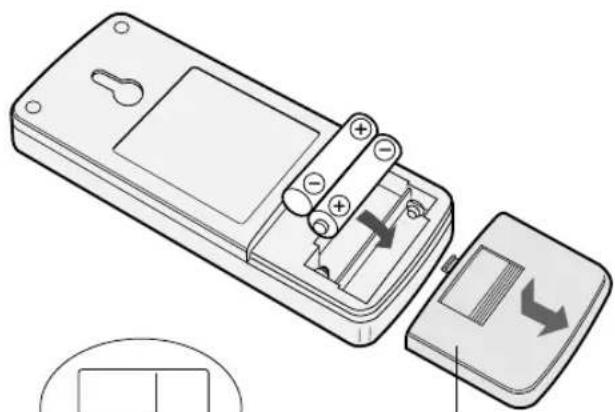

INSERIMENTO DELLE BATTERIE

Utilizzate due batterie di dimensioni AAA (R03).

1 Rimuovete il coperchio delle batterie sul retro del telecomando.
2 Inserite le batterie nel comparto, assicurandovi che le polarità ⊕ e ⊖ siano allineate correttamente.
- Quando le batterie vengono installate correttamente, le linee verranno indicate sul display.
3 Reinserite il coperchio delle batterie.

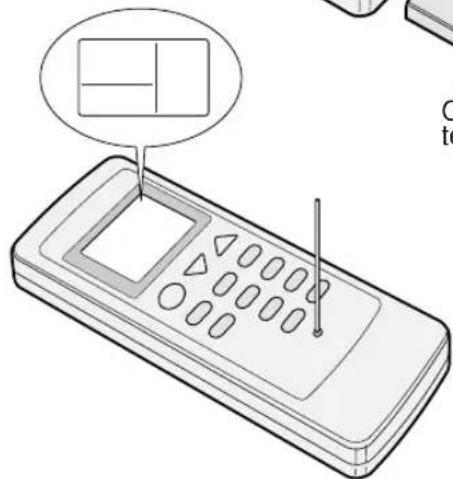

4 Premete il tasto RESET utilizzando un bastoncino sottile.

Coperchio del telecomando

• In condizioni di uso normali, le batterie durano circa un anno.
• Quando cambiate le batterie, utilizzate sempre due batterie dello stesso tipo.
• Se il telecomando non funziona correttamente dopo avere sostituito le batterie, premere il tasto RESET utilizzando un bastoncino.
• Se non intendete usare l'unità per un lungo periodo di tempo, togliete le batterie dal telecomando.

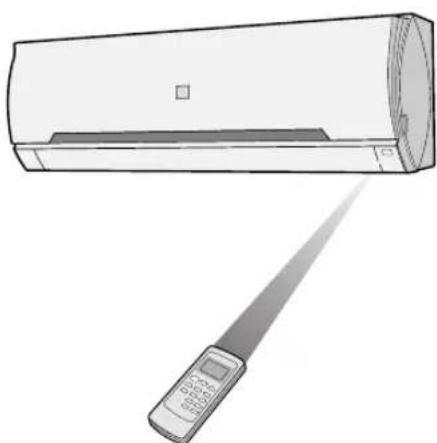

COME USARE IL TELECOMANDO

Puntate il telecomando verso la finestra di ricezione del segnale dell'unità e premete il tasto desiderato. L'unità emette un segnale acustico "bip" quando riceve il segnale.

• Assicuratevi che non ci siano una tenda o altri oggetti tra il telecomando e l'unità.
• Il telecomando può inviare segnali fino ad una distanza di 7 metri.

• Evitate di esporre la finestra di ricezione alla luce solare diretta, in quanto ne può danneggiare il funzionamento. Se la finestra di ricezione del segnale è esposta alla luce solare diretta, chiudete la tenda per bloccare la luce.
• L'uso di una lampada fluorescente con una reattanza d'accensione rapida nello stesso locale può interferire con la trasmissione del segnale.
• L'unità può essere influenzata da segnali trasmessi dal telecomando di un televisore, videoregistratore o altre attrezzature usate nella stessa stanza.
• Non lasciate il telecomando esposto alla luce solare diretta o vicino ad un radiatore. Inoltre, proteggete l'unità e il telecomando da umidità e scosse che potrebbero scolorirli o danneggiarli.

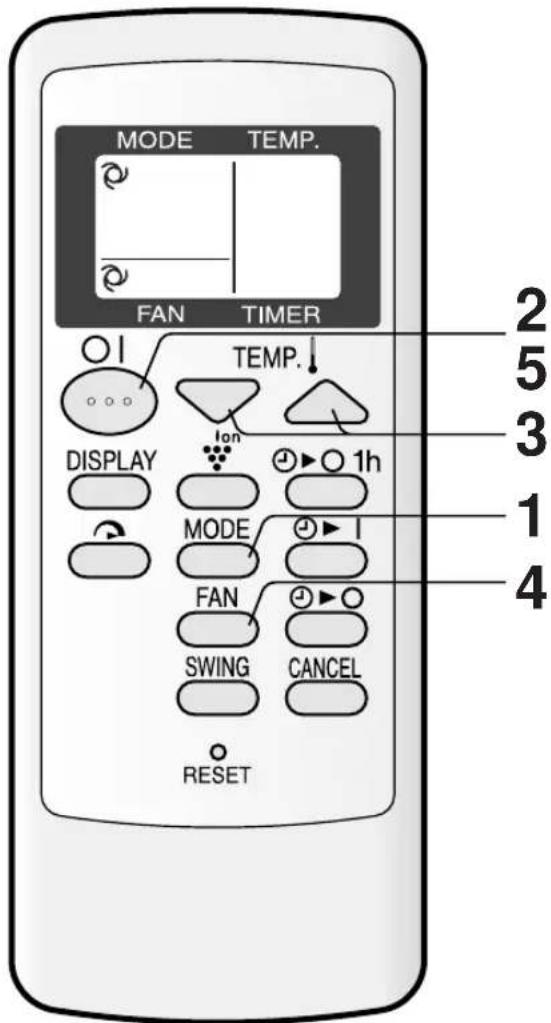

SUGGERIMENTI SUL MODO AUTOMATICO

Nel modo AUTOMATICO l'impostazione e il modo della temperatura vengono selezionati automaticamente in base alla temperatura della stanza nel momento in cui l'unità viene accesa.

Modo e impostazioni della temperatura

Temperatura della stanza all'avvio	Funzionamento automatico
	Modo	Impostazione della temperatura
Sotto RISCALDA-21°C MENTO		23°C
Da 21°C DEUMIDIFI- Temperatura del-a 24°C CAZIONE la stanza all'avvio
Da 24°C RINFRES-a 26°C	CAMENTO	24°C
Da 26°C RINFRES-a 28°C	CAMENTO	25°C
Sopra 28°C MENTO	RINFRESCA-	26°C

1 Premete il tasto MODE per selezionare il modo di funzionamento.

AUTO- RISCALDA- RINFRESCA- DEUMIDIFI- MATICO MENTO MENTO CAZIONE

2 Premete il tasto d'ACCENSIONE/SPEGNIMENTO per accendere l'unità.

- La spia rossa di FUNZIONAMENTO (☐)sull'unità si illuminerà.

3 Premete il tasto TEMP. per impostare la temperatura desiderata.

MODO AUTOMATICO/DEUMIDIFICAZIONE

La temperatura può essere cambiata in incrementi di 1°C entro l'intervallo di 2°C superiore e 2°C inferiore alla temperatura determinata automaticamente dal condizionatore dell'aria.

La temperatura può essere impostata in un intervallo compreso tra 18 e 32°C.

4 Premete il tasto FAN per impostare la velocità del ventilatore desiderata.

AUTO-MODE-BASSO ALTO MATICO RATO

- Nel modo DEUMIFICAZIONE, la velocità del ventilatore è preselezionata su AUTOMATICO e non può essere cambiata.

5 Per spegnere l'unità, premete nuovamente il tasto d'ACCENSIONE/SPEGNIMENTO.

- La spia rossa di FUNZIONAMENTO ( ☐ sull'unità si spegnerà.

DIREZIONE VERTICALE DEL FLUSSO D'ARIA

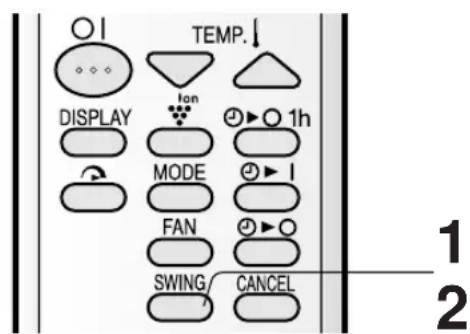

1 Premete il tasto SWING sul telecomando una volta.

- Il deflettore di regolazione verticale cambierà l'angolo continuamente.

2 Premete il tasto SWING nuovamente quando il deflettore di regolazione verticale si trova nella posizione desiderata.

• Il deflettore smetterà di muoversi all'interno dell'intervallo mostrato nello schema.
• La posizione regolata verrà memorizzata e verrà automaticamente impostata la volta successiva.

Intervallo di regolazione

L'intervallo di regolazione è più limitato dell'intervallo SWING per evitare che si formi della condensa a causa dello sgocciolamento.

L'intervallo è ampio e il flusso di aria può essere diretto verso il pavimento.

DIREZIONE ORIZZONTALE DEL FLUSSO D'ARIA

Tenete il deflettore di regolazione orizzontale come mostrato nello schema e rego-late la direzione del flusso d'aria.

PRECAUZIONI

Non tentate mai di regolare manualmente i deflettori di regolazione verticale.

• La regolazione manuale può causare malfunzionamento dell'unità quando si usa il telecomando per la regolazione.
• Quando il deflettore di regolazione verticale è posizionato nella parte bassa nel modo RINFRESCAMENTO o DEUMIDIFICAZIONE per un lungo periodo di tempo, si potrebbe formare della condensa.

Non regolate il deflettore di regolazione automatica all'estrema sinistra o all'estrema destra nel modo RINFRESCAMENTO con la velocità della ventola impostata su "MODERATO

TIMER DISATTIVATO

L'unità si spegnerà automaticamente in base all'impostazione scelta.

La durata del timer può essere impostata da un minimo di mezz'ora (30 minuti) a un massimo di 12 ore.

Potete eseguire l'impostazione in incrementi di mezz'ora (30 minuti) fino a 9,5 ore e in incrementi di 1 ora da 10 a 12 ore.

Sul display è indicato che l'unità è stata impostata per spegnersi dopo 2,5 ore.

Puntate il telecomando verso la finestra di ricezione del segnale sull'unità.

1 Premete il tasto TIMER DISATTIVATO ( 🔒) e impostate l'ora richiesta.

- L'impostazione dell'ora cambia quando premete il tasto come segue.

Tenete premuto il tasto per scorrere le impostazioni velocemente.

- La spia arancione TIMER ( Ⓤ ) sull'unità si illuminerà.

- Un segnale acustico “bip” verrà emesso dall’unità interna quando riceverà il segnale.

- L'impostazione dell'ora scorrerà per indicare il tempo rimanente.

SUGGERIMENTI SUL FUNZIONAMENTO DI DISATTIVAZIONE TIMER

Quando viene impostato TIMER DISATTIVATO, l'impostazione della temperatura viene regolata automaticamente per evitare che la stanza diventi eccessivamente fredda quando dormite. (Funzione Auto Sleep)

MODO RINFRESCAMENTO/DEUMIDIFICAZIONE:

- Un'ora dopo l'attivazione del timer, l'impostazione della temperatura aumenta di 1°C rispetto all'impostazione della temperatura iniziale.

MODO DI RISCALDAMENTO:

- Un'ora dopo l'attivazione del timer, l'impostazione della temperatura diminuisce di 3°C rispetto all'impostazione della temperatura iniziale.

PER DISATTIVARE IL TIMER

Premete il tasto CANCEL.

- La spia arancione TIMER (💡) sull'unità si spegnerà.

PER MODIFICARE L'IMPOSTAZIONE DEL TIMER

Premete il tasto TIMER da modificare (TIMER DISATTIVATO o TIMER ATTIVATO) e modificate l'impostazione dell'ora.

TIMER ATTIVATO

L'unità si accenderà automaticamente in base all'impostazione scelta.

La durata del timer può essere impostata da un minimo di mezz'ora (30 minuti) a un massimo di 12 ore.

Potete eseguire l'impostazione in incrementi di mezz'ora (30 minuti) fino a 9,5 ore e in incrementi di 1 ora da 10 a 12 ore.

Display visualizzato quando si imposta l'unità, in modo da raggiungere la temperatura richiesta dopo 6,5 ore.

Puntate il telecomando verso la finestra di ricezione del segnale sull'unità.

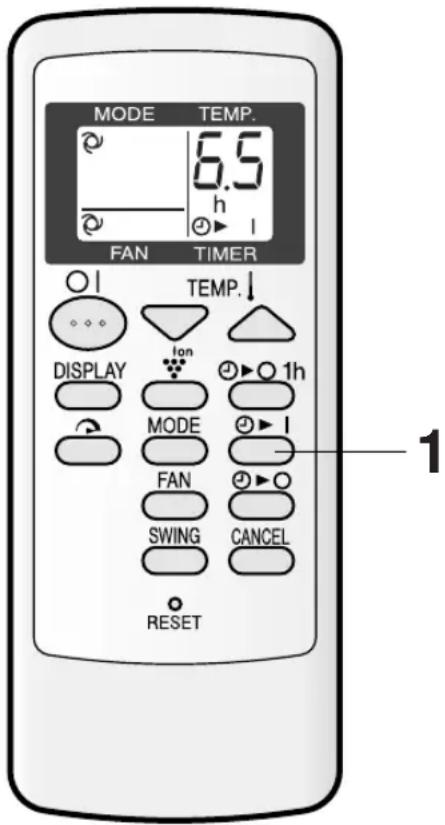

1 Premete il tasto TIMER ATTIVATO ( ◎▶ I

- L'impostazione dell'ora cambia quando premete il tasto come segue.

Tenete premuto il tasto per scorrere le impostazioni velocemente.

• La spia arancione TIMER ( Ⓜ ) sull'unità si illuminerà.
• Un segnale acustico "bip" verrà emesso dall'unità interna quando riceverà il segnale.
• L'impostazione dell'ora scorrerà per indicare il tempo rimanente.

Selezionate il modo, l'impostazione della temperatura e la velocità della ventola in base alle vostre esigenze.

• Quando la temperatura è impostata con il TIMER ATTIVATO, sul display verrà visualizzata la temperatura per 5 secondi prima di tornare alla visualizzazione dell'ora.
• Se non modificate l'impostazione, l'unità funzionerà utilizzando le impostazioni più recenti.
• L'unità si accenderà prima dell'ora impostata per permettere che la stanza raggiunga la temperatura desiderata all'ora programmata. (Funzione risveglio)

NOTE SULL'IMPOSTAZIONE DELL'ORA E IL FUNZIONAMENTO

• L'impostazione dell'ora più recente verrà memorizzata e visualizzata sul display del telecomando quando TIMER DISATTIVATO o TIMER ATTIVATO vengono impostati la volta successiva.
• TIMER ATTIVATO e TIMER DISATTIVATO non possono essere impostati insieme. Sarà valida solo l'impostazione del TIMER più recente.
• Quando è impostato TIMER DI SPEGNIMENTO DOPO UN'ORA, le impostazioni TIMER DISATTIVATO e TIMER ATTIVATO non sono disponibili.
• Se viene impostato TIMER DI SPEGNIMENTO DOPO UN'ORA quando TIMER DISATTIVATO o TIMER ATTIVATO è attivo, l'impostazione TIMER ATTIVATO o TIMER DISATTIVATO verrà annullata.

FUNZIONAMENTO TURBO

In questo modo di funzionamento, la ventola del condizionatore d'aria funziona ad "altissima" velocità con una temperatura impostata di 15°C nei modi RINFRESCAMENTO e DEUMIDIFICAZIONE e di 32°C nel modo RISCALDAMENTO per raffreddare e riscaldare rapidamente la stanza.

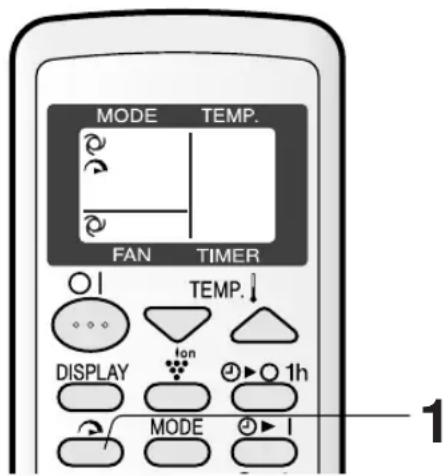

1 Premete il tasto TURBO durante il funzionamento.

• Il telecomando attiverà il display "
• Il display della temperatura scomparirà.
  • La spia verde TURBO ( ) sull'unità si illuminerà.

PER ANNULLARE

Premete nuovamente il tasto TURBO.

• Il funzionamento TURBO verrà annullato quando viene modificato il modo di funzionamento modalità di funzionamento o quando l'unità viene spenta.
• La spia verde TURBO ( ) sull'unità si spegnerà.

NOTE:

• Non potete impostare la temperatura o la velocità della ventola durante il funzionamento TURBO.
• Quando l'unità funziona per oltre 30 minuti nel modo TURBO, l'impostazione della ventola diventerà "ALTO" e l'impostazione della temperatura passerà a 18°C nel modo RINFRESCAMENTO e RISCALDAMENTO.
• Per spegnere la spia TURBO, premete il tasto DISPLAY.

TIMER DI SPEGNIMENTO DOPO UN'ORA

Quando è impostato il TIMER DI SPEGNIMENTO DOPO UN'ORA, l'unità si spegnerà automaticamente dopo un'ora.

1 Premete il tasto TIMER DI SPEGNIMENTO DOPO UN'ORA.

• Il telecomando attiverà il display " /'h Ⓑ▶ O
• La spia arancione TIMER ( ⭕ ) sull'unità si illuminerà.
  • L'unità smetterà di funzionare dopo un'ora.

PER ANNULLARE

Premete il tasto CANCEL.

- La spia arancione TIMER ( ⊕sull'unità si spegnerà.

In alternativa, spegnete l'unità premendo il tasto d'ACCENSIONE/SPEGNIMENTO.

- La spia rossa di FUNZIONAMENTO ( ☑e la spia arancione TIMER ( Ⓓsull'unità si spegneranno.

NOTE:

• L'operazione TIMER DI SPEGNIMENTO DOPO UN'ORA ha priorità sulle impostazioni TIMER ATTIVATO e TIMER DISATTIVATO.
• Se il TIMER DI SPEGNIMENTO DOPO UN'ORA viene impostato mentre l'unità non è in funzione, l'unità funzionerà per un'ora in base alle condizioni impostate precedentemente.
• Se desiderate utilizzare l'unità per un'altra ora prima che il modo TIMER DI SPEGNIMENTO DOPO UN'ORA si attivi, premete il tasto durante il funzionamento.

Il generatore di ioni Plasmacluster all'interno del condizionatore d'aria rilascerà ioni al plasma (plasmacuster) positivi e negativi nella stanza.

Approssimativamente lo stesso numero di ioni positivi e negativi rilasciati nell'aria ridurranno alcuni funghi causati dall'aria.

1 Durante il funzionamento, premete il tasto PLAS-MACUSTER.

• Il telecomando attiverà il display
- La spia blu PLASMACUSTER sull'unità si illuminerà.

PER ANNULLARE

Premete nuovamente il tasto PLASMACLUSTER.

- La spia PLASMACLUSTER sull'unità si spegnerà.

NOTE:

• L'utilizzo della funzione PLASMACLUSTER verrà memorizzato e sarà attivato la prossima volta che si accende il condizionatore d'aria.
• Per spegnere la spia PLASMACLUSTER, premete il tasto DISPLAY.
• Se prémète il tasto PLASMACLUSTER quando l'unità non è in funzione, il PLASMACLUSTER funzionerà anche se il modo dell'aria condizionata non è impostato (ad esempio, RISCAL-DAMENTO o RINFRESCAMENTO). Il simbolo del modo del telecomando si spegne e la velocità del ventilatore non può essere impostata su AUTOMATICO.

MODO AUSILIARIO

Usate questo modo quando il telecomando non è disponibile.

PER ACCENDERE

Sollevate il pannello anteriore dell'unità interna e pre- mete il tasto AUX. sul pannello operativo.

• La spia rossa di FUNZIONAMENTO ( ☐) sull'unità si illuminerà e l'unità comincerà il funzionamento nel modo AUTOMATICO.
• La velocità del ventilatore e l'impostazione della temperatura sono impostate su AUTOMATICO.

PER SPEGNERE

Premete nuovamente il tasto AUX. sul pannello operativo.

- La spia rossa di FUNZIONAMENTO ( ⊖ sull'unità si spegnerà.

NOTA:

Se viene premuto il tasto AUX. durante il normale funzionamento, l'unità si spegnerà.

Assicuratevi di scollegare il cavo di alimentazione o di spegnere l'interruttore dell'impianto prima di eseguire qualsiasi lavoro di manutenzione.

PULIZIA DEI FILTRI

I filtri dell'aria dovrebbero essere puliti ogni due settimane.

①Sollevate il pannello aperto.
②Spingete i filtri leggermente verso l'alto per sbloccarli.
③Spingete i filtri verso il basso per rimuoverli.

3 PULITE I FILTRI

Usate un aspirapolvere per togliere la polvere. Se i filtri sono sporchi, lavateli con acqua tiepida e un detergente delicato. Asciugate i filtri all'ombra prima di reinstallarli.

4 REINSTALLATE I FILTRI

①Reinstallate i filtri nella posizione originale.
②Chiudete il pannello aperto.
③Premere i punti indicati dalla freccia mostrati a sinistra per bloccarlo in posizione.

PULIZIA DELL'UNITÀ E DEL TELECOMANDO

• Strofinateli con un panno morbido.
• Non schizzate o versate acqua sui componenti, poiché possono verificarsi scosse elettriche o danno all'apparecchiatura.
  • Non usate acqua calda, diluenti, polvere abrasiva o solventi forti.

MANUTENZIONE UNA VOLTA TERMINATA LA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Utilizzate l'unità nel modo RINFRESCAMENTO con la temperatura impostata su 32°C per mezza giornata per consentire la completa asciugatura del meccanismo.
2 Arrestate il funzionamento e scollegate l'unità. Spegnete l'interruttore di circuito se ne avete uno esclusivamente per il condizionatore d'aria.
3 Pulite i filtri e poi reinstallateli.

MANUTENZIONE PRIMA DELLA STAGIONE DEL CONDIZIONATORE D'ARIA

1 Assicuratevi che i filtri dell'aria non siano sporchi.
2 Assicuratevi che l'entrata e l'uscita dell'aria non siano ostruite.
3 Controllate la cremagliera di montaggio dell'unità esterna periodicamente ed assicuratevi che sia ben fissata.

KIT OPZIONALE

Filtro di purificazione dell'aria

Durante il funzionamento del condizionatore dell'aria, il filtro di purificazione dell'aria rimuove polvere e fumo di tabacco dall'aria e rilascia aria pulita.
Il materiale antibatterico in apatite utilizzato nel purificatore dell'aria sopprime le attività dei virus assorbiti e di altri germi.
Per i tipi di filtri che possono essere ricambiati, sostituire ogni 3\~6 mesi circa. Contattate il vostro rivenditore per l'acquisto di questo tipo opzionale.

Le condizioni seguenti non significano malfunzionamento

L’UNITÀ NON FUNZIONAL’unità non funziona se accesa subito dopo averla spenta. L’unità non funziona immediatamente dopo aver cambiato il modo. Ciò al fine di proteggere il meccanismo interno. Attendere 3 minuti prima che l’unità funzioni.	SIBILOIl suono delicato, tipo sibilo, è prodotto dal refrigerante che scorre all’interno dell’unità.
	VAPORE ACQUEONel modo di funzionamento RINFRESCAMENTO e DEUMIDIFICAZIONE si può vedere del vapore acqueo fuoriuscire dall’uscita dell’aria in seguito alla differenza tra la temperatura ambiente e l’aria rilasciata dall’unità.Nel modo di funzionamento RISCALDAMENTO, del vapore acqueo può fuoriuscire dall’unità esterna durante lo sbrinamento.
L’UNITÀ NON EMETTE ARIA CALDAL’unità è in fase di preriscaldamento o di sbrinamento.
ODORIL’unità potrebbe emettere gli odori, filtrati dentro l’unità, dei tappeti e dei mobili e gli odori dei componenti interni nelle prime fasi di installazione.
SCRICCHIOLIOL’unità potrebbe produrre degli scricchiolii. Questi suoni sono generati dalla frizione del pannello anteriore e degli altri componenti che si espandono in seguito a cambiamento della temperatura.	ODORI EMESSI DALLA PRESA PLASMACLUSTERSi tratta dell’odore dell’ozono generato dal generatore di ioni Plasmacluster. La concentrazione di ozono è minima, quindi non è pericolosa per la salute. La scarica di ozono nell’aria svanisce rapidamente e la sua densità all’interno della stanza non aumenta.
VIENE EMESSO UN LEGGERO RUMOREQuesto è un suono emesso quando l’unità sta generando ioni Plasmacluster.

Se l'unità non funziona correttamente, controllate i seguenti punti prima di richiedere assistenza.

SE L’UNITÀ NON FUNZIONA

Controllate che l’interruttore del circuito non sia saltato o che non sia bruciato un fusibile.

SE L’UNITÀ NON RAFFREDDA (O RISCALDA) L’AMBIENTE EFFICACEMENTE
Controllate i filtri. Puliteli se sono sporchi.	Controllate l’unità esterna e assi-curatevi che l’uscita o l’entrata dell’aria non siano ostruite.	Controllate che il termostato sia impostato correttamente.
Assicuratevi che porte e finestre siano ben chiuse.	Se nella stanza ci sono tante persone, è possibile che l’unità non riesca a raggiungere la temperatura desiderata.	Controllate che nella stanza non sia in funzione un’altra fonte di calore supplementare.

SE L’UNITÀ NON RICEVE IL SEGNALE DEL TELECOMANDO
Controllate che le batterie del telecomando non siano vecchie o deboli.	Provate a inviare nuovamente il segnale puntando il telecomando correttamente verso la finestra di ricezione del segnale dell’unità.	Controllate che le polarità delle batterie siano allineate correttamente.

Si prega di richiedere assistenza quando la spia di FUNZIONAMENTO e la spia TIMER nel pannello dell'indicatore lampeggia.
