AYC09EA - Condizionatore SHARP - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Climatizzatore monoblocco mobile
Marca	Sharp
Modello	AYC09EA
Dimensioni (L x A x P)	287 x 326 x 705 mm
Peso	24,5 kg
Alimentazione elettrica	220-240 V CA, 50 Hz
Classe energetica	A
Consumo in funzionamento	1000 W
Consumo in stand-by	0,5 W
Capacità di raffreddamento	2600 W
Refrigerante	R290 (infiammabile), carica 175 g
Livello sonoro massimo	64 dB(A)
Portata d'aria (alta/media/bassa)	260/240/220 m³/h
Superficie ambiente consigliata	Fino a 26 m² (65 m³)
Intervallo di temperatura di funzionamento	16 °C a 35 °C
Funzioni principali	Raffreddamento, deumidificazione, ventilazione, stand-by, timer, telecomando
Manutenzione e pulizia	Pulire il filtro ogni 3 mesi; custodia con panno morbido e detergente neutro
Sicurezza	Utilizzo solo in interni; superficie pavimento >11 m²; evitare fonti di accensione
Ricambi e riparabilità	Filtro, telecomando, pile, tubo di scarico, guarnizione, fissaggio; riparazione da professionista abilitato
Informazioni generali	Fornito con telecomando, pile, tubo di scarico, guarnizione, fissaggio, manuale e carta di garanzia

Domande frequenti - AYC09EA SHARP

Cosa fare se il climatizzatore non si accende?

Controlla prima se la spina è inserita e se la corrente è stata ripristinata. Se un fusibile è saltato o un interruttore è scattato, contatta un professionista. Aspetta 3 minuti dopo uno spegnimento prima di riaccendere.

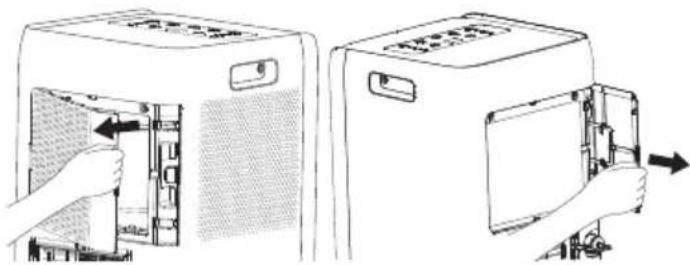

Come pulire il filtro dell'aria?

Spegni e scollega l'apparecchio. Premi il fermaglio per rimuovere il filtro. Puliscilo con un aspirapolvere o con acqua tiepida (max 40°C) e un detergente neutro. Asciuga all'ombra prima di rimetterlo. Da fare circa ogni 3 mesi.

Perché il climatizzatore fa un rumore di acqua che scorre?

Questo rumore è normale e proviene dal refrigerante che circola nel sistema, specialmente subito dopo l'accensione o lo spegnimento dell'apparecchio.

Come usare il telecomando con il climatizzatore?

Punta il telecomando verso il ricevitore (distanza max 8 m, senza ostacoli). Sostituisci le pile (2x AAA) se il display è debole. Usa i pulsanti per selezionare la modalità (COOL, DRY, FAN) e regolare la temperatura o il timer.

Cosa significano i codici di errore F1, F2, F4, F0?

Questi codici indicano un malfunzionamento interno. Contatta un professionista qualificato per la riparazione.

Perché il raffreddamento è debole?

Controlla che il filtro non sia sporco, che porte e finestre siano chiuse, che la temperatura impostata sia corretta (16-30°C) e che l'alimentazione sia stabile. Pulisci il filtro se necessario.

Quali sono le precauzioni di sicurezza con il refrigerante R290?

Il R290 è infiammabile. L'apparecchio deve essere installato in una stanza di oltre 11 m², ben ventilata, senza fonti di accensione (fiamma viva, termosifone elettrico). Non forare né bruciare i tubi. Ogni intervento deve essere effettuato da un professionista abilitato.

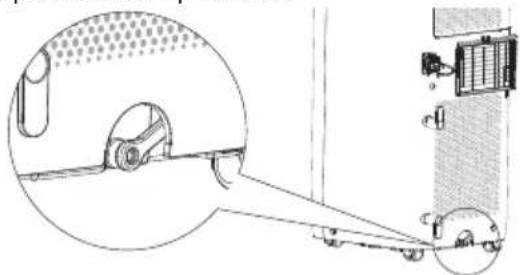

Come scaricare l'acqua accumulata nel climatizzatore?

Se appare il codice H8, spegni l'apparecchio e scollegalo. Metti un contenitore sotto la porta di drenaggio inferiore, rimuovi il tappo di gomma per scaricare. Rimetti il tappo e riaccendi.

Si può usare il climatizzatore in un bagno?

No, il climatizzatore è progettato per uso interno in stanze asciutte. Evita ambienti umidi come bagni o lavanderie.

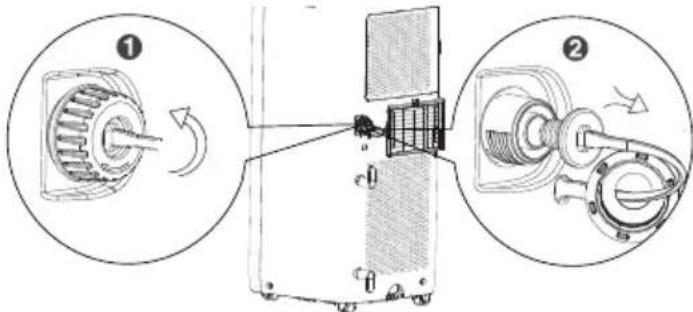

Come installare il tubo di scarico del calore?

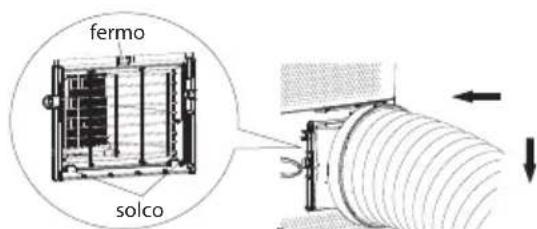

Fissa la guarnizione e il fermo alle due estremità del tubo ruotando in senso orario. Inserisci la guarnizione nella scanalatura sul retro dell'apparecchio fino al click. Dirigi il tubo verso l'esterno, mantenendolo il più corto e senza curve per un'efficienza ottimale.

MANUALE UTENTE AYC09EA SHARP

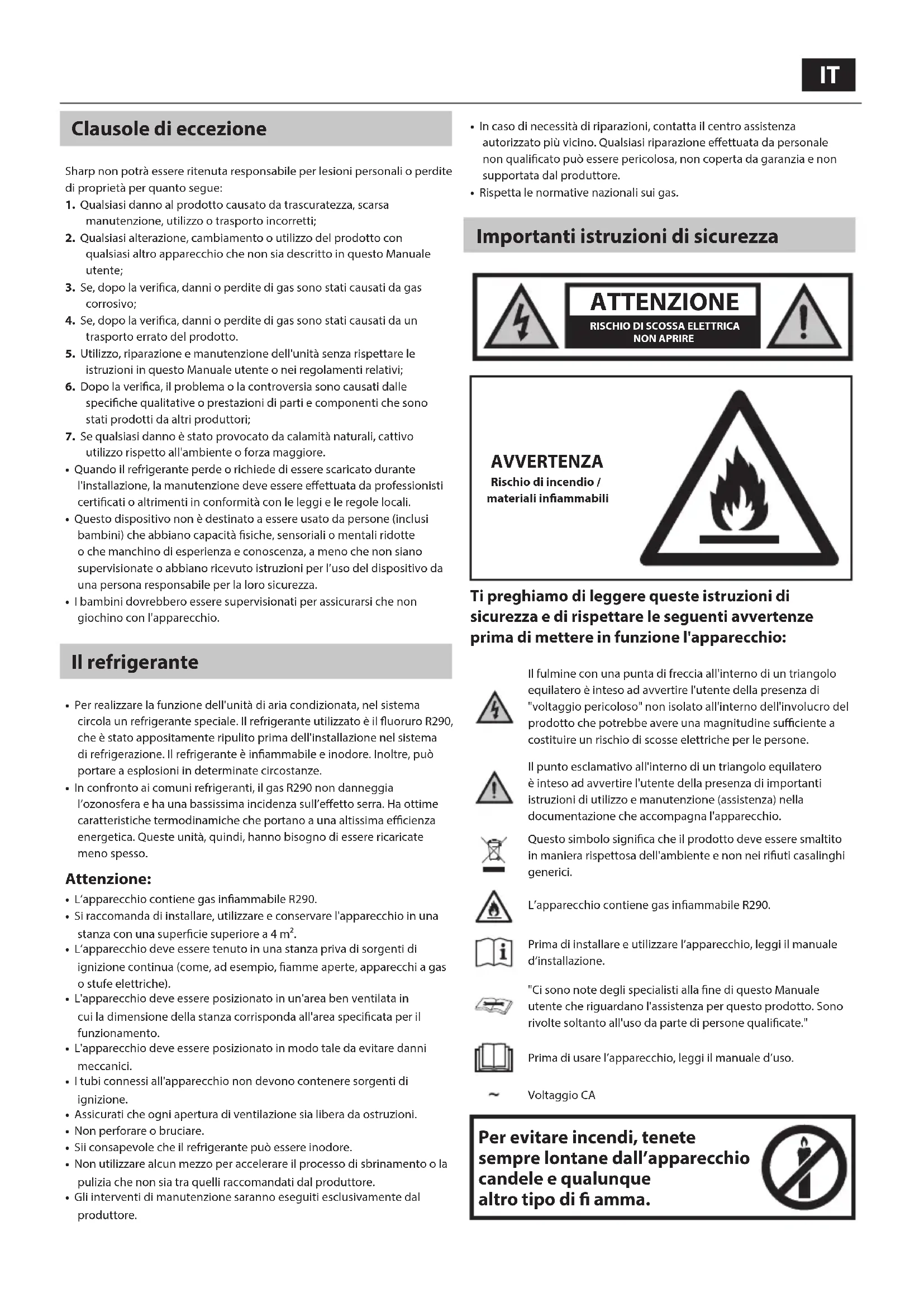

Clausole di eccezione

Sharp non può essere ritenuta responsabile per lesioni personali o perdite di proprietà per quanto segue:

1. Qualsiasi danno al prodotto causato da trascuratezza, scarsa manutenzione, utilizzo o trasporto incorretti;
2. Qualsiasi alterazione, cambiamento o utilizzo del prodotto con qualsiassi altri apparecchi che non siano descritti in questo Manuale utente;
3. Se, dopo la verifica, danni o perdite di gas sono stati causati da gas corrosivo;
4. Se, dopo la verifica, danni o perdite di gas sono stati causati da un trasporto errato del prodotto.
5. Utilizzo, riparazione e manutenzione dell'unità non conformi alle istruzioni in questo Manuale utente o ai regolamenti relativi;
6. Dopo la verifica, il problema o la controversia sono causati dalle specifiche qualitative o prestazioni di parti e componenti che sono stati prodotti da altri produttori;
7. Se qualsiasi danno è stato provocato da calamità naturali, cattivo utilizzo rispetto all'ambiente o forza maggiore.
8. Quando il refrigerante deve essere scaricato durante l'installazione, la manutenzione deve essere effettuata da professionisti certificati o altrimenti in conformità con le leggi e le regole locali.
9. Questo dispositivo non è destinato a essere usato da persone (inclusi bambini) che abbiano capacità fisiche, sensoriali o mentali ridotte o che manchino di esperienza e conoscenza, a meno che non siano supervisionate o abbiano ricevuto istruzioni per l'uso del dispositivo da una persona responsabile per la loro sicurezza.
10. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio.

Il refrigerante

• Per realizzare la funzione dell'unità di aria condizionata, nel sistema circola un refrigerante speciale. Il refrigerante utilizzato è il fluoruro R290, che è stato appositamente ripulito prima dell'installazione nel sistema di refrigerazione. Il refrigerante è infiammabile e inodore. Inoltre, può portare a esplosioni in determinate circostanze.
• In confronto ai comuni refrigeranti, il gas R290 non danneggia l'ozonosfera e ha una bassissima incidenza sull'effetto serra. Ha ottime caratteristiche termodinamiche che portano a una altissima efficienza energetica. Queste unità, quindi, hanno bisogno di essere ricaricate meno spesso.

Attenzione:

L'apparecchio contiene gas infiammabile R290. - Si raccomanda di installare, utilizzare e conservare l'apparecchio in una stanza con una superficie superiore a 4 m². - L'apparecchio deve essere tenuto in una stanza priva di sorgenti di ignizione continua (come, ad esempio, fiamme aperte, apparecchi a gas o stufe elettriche). - L'apparecchio deve essere posizionato in un'area ben ventilata in cui la dimensione della stanza corrisponda all'area specificata per il funzionamento. - L'apparecchio deve essere posizionato in modo tale da evitare danni meccanici. - I tubi connessi all'apparecchio non devono contenere sorgenti di ignizione. - Assicurati che le aperture di ventilazione siano libere da ostruzioni. Non perforare o bruciare. Sii consapevole che il refrigerante può essere inodore. - Non utilizzare alcun mezzo per accelerare il processo di sbrinamento o la pulizia che non sia tra quelli raccomandati dal produttore. - Gli interventi di manutenzione saranno eseguiti esclusivamente dal produttore.

• In caso di necessità di riparazioni, contatta il centro assistenza autorizzato più vicino. Qualsiasi riparazione effettuata da personale non qualificato può essere pericolosa, non coperta da garanzia e non supportata dal produttore. Rispetta le normative nazionali sui gas.

Importanti istruzioni di sicurezza

ATTENZIONE

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZA

Rischio di incendio / materiali infiammabili

Ti preghiamo di leggere queste istruzioni di sicurezza e di rispettare le seguenti avvertenze prima di mettere in funzione l'apparecchio:

Il fulmine con una punta di freccia all'interno di un triangolo equilatero è inteso ad avvertire l'utente della presenza di "voltaggio pericoloso" non isolato all'interno dell'involucro del prodotto che potrebbe avere una magnitudine sufficiente a costituire un rischio di scosse elettriche per le persone.

Il punto esclamativo all'interno di un triangolo equilatero è inteso ad avvertire l'utente della presenza di importanti istruzioni di utilizzo e manutenzione (assistenza) nella documentazione che accompagna l'apparecchio.

Questo significa che il prodotto deve essere smaltito in maniera rispettosa dell'ambiente e non nei rifiuti casalinghi generici.

L'apparecchio contiene gas infiammabile R290.

Prima di installare e utilizzare l'apparecchio, leggi il manuale d'installazione.

Ci sono note degli specialisti alla fine di questo manuale utente che riguardano l'assistenza per questo prodotto. Sono rivolte soltanto all'uso da parte di persone qualificate.

Prima di usare l'apparecchio, leggi il manuale d'uso.

Voltaggio CA

Per evitare incendi, tenete sempre lontane dall'apparecchio candele e qualunque altro tipo di fiamma.

Attenzione:

• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza se ricevono supervisione o istruzioni sull'uso del dispositivo in maniera sicura e se comprendono i rischi comportati. Non lasciare che i bambini ci giochino.
• La pulizia e la manutenzione da parte del cliente non deve essere effettuata da bambini senza supervisione.
• Prima dell'utilizzo, conferma che l'alimentazione di rete corrisponda a quella indicata sulla targhetta (questa si trova sul dato del prodotto).
• Prima di pulire o effettuare manutenzione sul condizionatore d'aria, spegnilo e disconnetti la spina.
• Non danneggiare o alterare il cavo di alimentazione perché pericoloso. Non deve essere contorto, allungato, aggrovigliato o collocato vicino a luoghi caldi. Non collocare oggetti pesanti sul cavo di alimentazione e non collocare il cavo nello spazio tra oggetti.
• Non tirare o trascinare il cavo di alimentazione per staccarlo dalla spina o per spostare il condizionatore d'aria. Non inserire o disinserire la spina con mani bagnate.
• Assicurati che l'apparecchio sia connesso alla messa a terra. Assicurati che la messa a terra sia affidabile. Se hai dubbi sulla messa a terra del prodotto, rivolgiti a un professionista.
• Se il cavo di alimentazione è danneggiato, deve essere portato al rivenditore per la riparazione o la sostituzione per prevenire l'insorgere di qualsiasi pericolo.
• In caso di irregolarità (ad es. odore di bruciato), spegni immediatamente il prodotto. Rimuovi la sua spina e contatta il rivenditore per una riparazione.
• Quando l'apparecchio non viene usato o è sottoposto a manutenzione, spegni l'alimentazione e stacca la spina per evitare di danneggiare l'unità.
• Non spruzzare o versare acqua sul prodotto in quanto ciò potrebbe provocare corto circuiti o danni al condizionatore d'aria.
• Non usare il tubo di scarico sotto gli 0°C. Un tubo di scarico congelato provocherà perdite d'acqua dall'apparecchio. Non utilizzare apparecchi di riscaldamento attorno al condizionatore d'aria. Non utilizzare l'unità in bagno o in lavanderia.
• Tieni l'apparecchio lontano da sorgenti di fiamme e oggetti infiammabili ed esplosivi.
• Bambini e persone disabili non devono usare il condizionatore d'aria portatile senza supervisione.
• Assicurati che i bambini non giochino con il condizionatore e che non si arrampichino su di esso. Non appoggiare o appendere oggetti gocciolanti sopra il condizionatore d'aria. Non riparare o smontare il condizionatore da te. Non inserire oggetti nel condizionatore.
• Assicurati che non ci siano sostanze estranee nel dotto dell'aria. Se dovessero entrare sostanze estranee nel dotto dell'aria, contatta il rivenditore per prevenire l'insorgenza di danni. Non usare prolunghe.

Ambiente di utilizzo:

• Il condizionatore d'aria deve essere utilizzato nell'intervallo di temperature tra 16°C e 35°C. L'apparecchio deve essere usato solo all'interno.
• L'apparecchio deve essere posizionato in modo che la presa sia accessibile.
• Questo condizionatore d'aria deve essere usato solo in ambienti domestici e non è inteso per l'utilizzo in aree commerciali.
• Assicurati che ci sia uno spazio di almeno 30 cm attorno all'apparecchio e assicurati che la superficie del pavimento sia liscia e piatta. Non utilizzare il condizionatore d'aria in un ambiente umido. Assicurati che l'ingresso e l'uscita dell'aria siano sempre puliti e senza ostruzioni.
• Durante l'utilizzo, chiudi porte e finestre per migliorare l'effetto di raffreddamento.
• Colloca l'apparecchio su una superficie liscia e piatta per evitare eccessivi rumori e vibrazioni.
• Questo condizionatore d'aria è dotato di rotelle. Le rotelle dovrebbero scivolare su un pavimento liscio e piatto. Non installarlo vicino a scale o gradini.
• Non inclinare né capovolgere il condizionatore d'aria. In caso di anomalie, disconnetti l'alimentazione immediatamente e contatta il rivenditore per prevenire l'insorgenza di danni.
• Evita la luce del sole diretta.

Smaltimento dell'apparecchio e delle batterie

PER SMALTIRE IL PRESENTE DISPOSITIVO O LE SUE BATTERIE, NON UTILIZZARE IL NORMALE BIDONE DELLA SPAZZATURA, E NON GETTATELI NEL FUOCO! Le apparecchiature elettriche ed elettroniche usate e le batterie devono essere sempre raccolte e trattate SEPARATAMENTE, in conformità alla normativa vigente sulla raccolta differenziata. - La raccolta differenziata promuove un trattamento ambientalmente compatibile, il riciclo dei materiali, minimizzando lo smaltimento finale di rifiuti. Uno SMALTIMENTO IMPROPRIO può essere pericoloso per la salute umana e per l'ambiente a causa di determinate sostanze! Porta i DISPOSITIVI USATI alla struttura locale municipale ove disponibile. - Rimuovi le BATTERIE USATE dal dispositivo e portale negli appositi contenitori posti nei punti vendita delle nuove batterie. - Nel caso di dubbi circa lo smaltimento, contattare le autorità locali o i rivenditori e informarsi sul corretto metodo di smaltimento. - SOLO PER GLI UTENTI NELL'UNIONE EUROPEA E ALCUNI ALTRI PAESI, AD ESEMPIO NORVEGIA E SVIZZERA: - La collaborazione nella raccolta differenziata è richiesta dalla legge. - Il simbolo sopra mostrato si trova sulle apparecchiature elettriche ed elettroniche e sulle batterie (o sull'imballaggio) per ricordare all'utilizzatore di quello. Se "Hg" o "Pb" compaiono sotto il simbolo, significa che le batterie contengono tracce di mercurio o piombo, rispettivamente (Hg) o (Pb). - Gli utilizzatori dei NUCLEI DOMESTICI sono chiamati a utilizzare le esistenti strutture ove conferire i dispositivi usati e le batterie. Le batterie sono raccolte anche nei punti vendita. Il conferimento è gratuito. - Se il dispositivo è stato utilizzato per SCOPI PROFESSIONALI, sei pregato di contattare il rivenditore Sharp che ti darà informazioni sul ritiro. Potrebbero essere addebitate le spese di ritiro e riciclaggio. Prodotti piccoli (e quantitativi ridotti) potranno essere ritirati anche dai centri di raccolta locali. Per la Spagna: contatta il sistema di raccolta ufficiale o l'ente locale preposto al ritiro dei prodotti usati. - La maggior parte dei paesi UE hanno leggi che regolano lo smaltimento delle batterie. Il simbolo del riciclaggio appare sugli apparecchi elettrici, sulle confezioni e sulle batterie per ricordare agli utenti di smaltire questi oggetti in maniera corretta. Agli utenti è richiesto di usare le strutture di raccolta esistenti per attrezzature e batterie. Contatta il tuo rivenditore o le autorità locali per ulteriori informazioni.

Dichiarazione CE e UKCA:

• Il testo intero della dichiarazione di conformità UE è disponibile al seguente link www.sharpcommer.com e poi entrando nella sezione download del tuo modello e scegliendo "Dichiarazioni CE".

www.sharpcomer.com/ contact/

www.sharpcomer.com/ support/

Per l'assistenza visita www.sharpcommer.com/contact/, per i loro diritti di garanzia visita www.sharpcommer.com/support/ oppure contatta il rivenditore presso cui hai acquistato il prodotto.

Le dichiarazioni di conformità sono disponibili alla pagina www.

Contenuto della confezione

NOTA

• Controlla che gli accessori siano disponibili prima dell'installazione.

Vedi le immagini 6 a pagina 2.

1. Giuntura (×1)
2. Tubo di scarico del calore (×1)
3. Chiusura posteriore (×1)

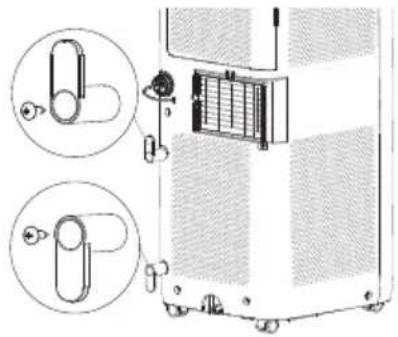

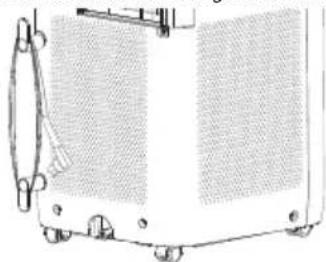

4. Ganci cavo di alimentazione (×2)
5. Viti (×2)
6. Telecomando (×1)
7. Batterie AAA 1.5 V R03 (×2)
8. Manuale utente (×1)
9. Scheda di garanzia (×1)

Nomi dei componenti

Vedi le immagini 1-2 a pagina 1.

1. Pannello di controllo
2. Ricevitore del segnale
3. Deflettore guida
4. Impugnatura
5. Filtro
6. Giunto
7. Tubo di scarico del calore
8. Chiusura posteriore
9. Cavo di alimentazione
10. Ganci cavo di alimentazione
11. Bocca di scarico inferiore 12. Rotelle

ATTENZIONE: alcuni accessori di installazione non possono essere gettati.

Pannello di controllo

Vedi le immagini 3-4 a pagina 1. 1. Indicatore della velocità della ventola 2. Tasto +/- 3. Pannello display 4. Pulsante Fan (ventola) 5. Pulsante Sleep 6. Indicatore Sleep 7. Tasto ON/OFF 8. Pulsante Timer 9. Indicatore Timer 10. Pulsante Mode (modalità) 11. Indicatore modalità Raffreddamento 12. Indicatore modalità Asciugatura 13. Indicatore modalità Ventola

NOTA:

• Dopo aver connesso l'alimentazione, il condizionatore d'aria emetterà un suono. Dopodiché, potrai usare il condizionatore d'aria tramite il pannello di controllo.
• Quando l'apparecchio è acceso, emette un suono ogni volta che viene premuto un pulsante. Quando un pulsante viene premuto, la spia associata si accenderà o si spegnerà.
• Quando l'apparecchio viene spento, anche il display si spegne. Quando viene acceso, il display sul pannello di controllo mostrerà la temperatura impostata.

Utilizzo del pannello di controllo

Tasto ON/OFF

Premendo questo pulsante accendi e spegni il condizionatore d'aria.

Tasto +/-

In modalità di raffreddamento, premi il pulsante "+" oppure "-" per aumentare o diminuire la temperatura impostata di 1°C. L'intervallo di temperatura impostabile è da 16°C a 30°C. Quando è attiva la modalità asciugatura o ventola, questi pulsanti non funzionano.

Pulsante Fan (ventola)

Premi questo pulsante e la velocità della ventola cambierà come segue: bassa velocità >> media velocità >> alta velocità >> ventola automatica

Pulsante Mode (modalità)

Premi questo pulsante e la modalità cambierà come segue: COOL (RAFFREDDAMENTO) >> DRY (ASCIUGATURA) >> FAN (VENTOLA)

RAFFREDDAMENTO: in questa modalità, l'indicatore della modalità di raffreddamento sarà acceso.

L'intervallo di temperature utilizzabili è 16°C - 30°C.

ASCIUGATURA: in questa modalità, l'indicatore della modalità di asciugatura sarà acceso.

Il display non mostrerà nulla.

VENTOLA: in questa modalità, funziona solo la ventola. L'indicatore della modalità ventola si accenderà. Il display non mostrerà nulla.

Pulsante Sleep

• Premi il pulsante Sleep per passare alla modalità Sleep.
• Se l'unità è in funzione in modalità di raffreddamento, dopo che viene avviata la modalità Sleep la temperatura preimpostata aumenta di 1°C entro 1 ora; la temperatura preimpostata aumenta di 2°C entro 2 ore e poi l'unità funziona a questa temperatura tutto il tempo.
• La funzione Sleep non è disponibile per la modalità Ventola o Asciugatura. Se la funzione Sleep viene avviata, l'indicatore superiore continuerà a mostrare lo stato.
• Tieni presente che la modalità Sleep può essere utilizzata insieme alla funzione Timer spegnimento.

Pulsante Timer

• Quando viene impostato il timer in modalità spenta, funzionerà come la funzione del timer di accensione. Quando viene impostato il timer in modalità accesa, il timer funzionerà come timer di spegnimento. Tieni presente che il timer di accensione e quello di spegnimento non possono essere configurati insieme.
• Premi il pulsante timer per passare alla modalità di impostazione del timer. Quando sei in modalità timer, usa i pulsanti - e + per selezionare il tempo in intervalli da 0,5. Quando il display mostra 10 ore, i pulsanti + e - imposteranno il tempo a intervalli di 1 ora. Dopo aver configurato il tempo della durata, premi di nuovo il pulsante timer per confermare l'impostazione.
• Quando viene impostato il timer di accensione, l'unità inizierà a funzionare quando passa il tempo impostato. Quando viene impostato il timer di spegnimento, il display del timer sarà sostituito con la temperatura dopo cinque secondi. Per annullare il timer, premi di nuovo il pulsante timer.

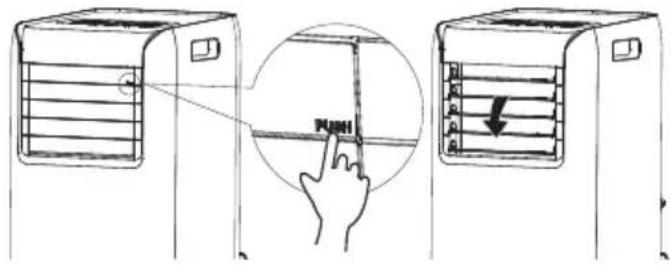

Aprire il deflettore

• Premi il deflettore inferiore dove è contrassegnato con la parola "PUSH", "spingi". In questo modo aprirai il deflettore guida. Effettua questa operazione prima di usare l'unità.
• Per raggiungere il massimo del flusso d'aria, suggeriamo di aprire il deflettore guida dell'aria nella posizione massima.

Telecomando

Pulsanti del telecomando

Vedi le immagini 4 a pagina 1.

Vedi le immagini 5-9 a pagina 1.

1. COOL: modalità Raffreddamento
2. DRY: modalità Asciugatura
3. FAN: modalità Ventola
4. T-ON: Timer accensione
5. T-OFF: Timer spegnimento
6. X-FAN: utilizzo Ventola-X
7. SLEEP: utilizzo Sleep
8. LOCK: blocco
9. SPEED: imposta la velocità della ventola
10. Imposta la temperatura
11. Imposta l'ora
12. Invia segnale

Funzioni del telecomando

NOTA:

• Il telecomando potrebbe avere più funzionalità di quante ne abbia il suo condizionatore d'aria. Se vengono premuti pulsanti aggiuntivi, non avranno alcun effetto sull'utilizzo dell'unità.
• Quando l'alimentazione viene connessa (in stato di stand-by), è possibile utilizzare il condizionatore d'aria tramite il telecomando.
• Quando l'unità è accesa, ogni volta che premi un pulsante sul telecomando l'icona del segnale " " sul display del telecomando lampeggerà una volta. Se il condizionatore d'aria emette un suono, significa che il segnale è stato inviato.
• Quando l'unità è spenta, la temperatura impostata verrà mostrata sul telecomando (se la luce del display dell'unità interna è accesa, verrà mostrata l'icona corrispondente). Quando l'unità è accesa, le icone delle funzioni in corso saranno visualizzate sul telecomando.

Pulsante ON/OFF

Premi questo pulsante per accendere o spegnere l'unità.

Pulsante MODALITÀ

Premendo una volta questo pulsante puoi selezionare la modalità richiesta, come mostrato di seguito (l'icona corrispondente si illuminerà dopo che viene selezionata la modalità):

COOL (RAFFREDDAMENTO) >> DRY (ASCIUGATURA) >> FAN (VENTOLA)

• Selezionando COOL (RAFFREDDAMENTO), il condizionatore d'aria funziona in modalità raffreddamento. Quindi premi il pulsante + o - per regolare la temperatura impostata. Premi il pulsante FAN (VENTOLA) per regolare la velocità della ventola.
• Selezionando DRY (ASCIUGATURA), il condizionatore d'aria funziona a bassa velocità della ventola in modalità asciugatura. In questa modalità, la velocità della ventola non può essere regolata.
• Selezionando FAN (VENTOLA), il condizionatore funziona soltanto in modalità ventola. Quindi premi il pulsante FAN per regolare la velocità della ventola.

Pulsante + / -

• Premendo il pulsante + o - una volta aumenterai o diminuirai la temperatura impostata di 1°C. Tieni premuto il pulsante + o - per 2 secondi e la temperatura sul telecomando cambierà rapidamente. Lascia il pulsante dopo aver raggiunto la temperatura richiesta. (La temperatura non può essere regolata in modalità auto).
• Configurando il timer di accensione o il timer di spegnimento, premi il pulsante + o - per regolare il tempo. (Vedi il pulsante TIMER per i dettagli dell'impostazione.)

Pulsante VENTOLA

• Premendo questo pulsante è possibile selezionare la velocità della ventola come segue: AUTO, VELOCITÀ 1 ( ), VELOCITÀ 2 ( ), VELOCITÀ 3 ( ).

NOTA:

• A velocità AUTO, il condizionatore selezionerà automaticamente la velocità adatta della ventola secondo la temperatura dell'ambiente.
• La velocità della ventola non può essere regolata in modalità asciugatura.

Pulsante VENTOLA-X

• Premi questo pulsante nelle modalità raffreddamento o asciugatura per avviare la funzione Ventola-X. Premi questo pulsante di nuovo per annullare la funzione Ventola-X.
• A velocità AUTO, il condizionatore selezionerà automaticamente la velocità adatta della ventola secondo la temperatura dell'ambiente.
• La velocità della ventola non può essere regolata in modalità asciugatura.
• Quando la funzione Ventola-X è accesa, se il condizionatore d'aria viene spento, la ventola continuerà a funzionare a bassa velocità per un po' per soffiare l'acqua residua all'interno del condotto dell'aria.
• Durante il funzionamento in modalità Ventola-X, premi il pulsante Ventola-X per spegnere la funzione Ventola-X. La ventola interna interromperà immediatamente le operazioni.

Pulsante SLEEP

• Premi il pulsante Sleep per entrare in modalità Sleep. Se il telecomando è in funzione in modalità di raffreddamento, dopo che viene avviata la modalità Sleep la temperatura preimpostata aumenta di 1°C entro 1 ora; la temperatura preimpostata aumenta di 2°C entro 2 ore e poi l'unità funzionerà a questa temperatura finché non viene spenta.
• La funzione Sleep è disponibile solo in modalità di raffreddamento. La funzione Sleep non può essere impostata insieme al timer di spegnimento.

Pulsante TIMER

• Quando l'unità è accesa, premi questo pulsante per impostare il Timer spegnimento. Le icone T-OFF e H lampeggeranno. Entro 5 secondi, premi il pulsante + o - per regolare il tempo per il Timer spegnimento. Premendo una volta il pulsante + o - aumenterai o diminuirai il tempo di 0,5 ore. Tieni premuto il pulsante + o - per 2 secondi e il tempo cambierà rapidamente. Lascia il pulsante dopo aver raggiunto il tempo richiesto. Quindi premi il pulsante TIMER per confermare. Le icone T-OFF e H smetteranno di lampeggiare.
• Quando l'unità è spenta, premi questo pulsante per impostare il Timer accensione. Le icone T-ON e H lampeggeranno. Entro 5 secondi, premi il pulsante + o - per regolare il tempo per il Timer accensione. Premendo

una volta il pulsante + o - aumenterai o diminuirai il tempo di 0,5 ore. Tieni premuto il pulsante + o - per 2 secondi e il tempo cambierà rapidamente. Lascia il pulsante dopo aver raggiunto il tempo richiesto. Quindi premi il pulsante TIMER per confermare. Le icone T-ON e H smetteranno di lampeggiare.

• Per cancellare la funzione timer: se la funzione timer è configurata, premi il pulsante TIMER una volta per controllare il tempo rimanente. Entro 5 secondi, premi di nuovo il pulsante TIMER per cancellare questa funzione.
• Il timer accensione e il timer spegnimento non possono essere impostati insieme.

NOTA:

- L'intervallo di tempo per l'impostazione è: 0,5-24 ore. - L'intervallo tra due movimenti non deve superare 5 secondi, altrimenti il telecomando uscirà dallo stato di configurazione.

Funzioni combinando pulsanti

Funzione blocco bambini

Premi i pulsanti "+" e "-" contemporaneamente per accendere o spegnere la funzione di blocco per bambini. Quando la funzione di blocco per bambini viene attivata, l'indicatore di blocco per bambini sul telecomando è acceso. Se utilizzi il telecomando, questo non invierà segnali.

Questa funzione funziona solo con il telecomando: i pulsanti sull'unità stessa non possono essere bloccati.

Funzione di commutazione temperatura alla strata

Nello stato di spegnimento, premi il pulsante "-" e il pulsante "MODE" contemporaneamente per passare dall'unità in °C a °F e viceversa.

Funzione luce

Puoi spegnere o accendere la luce sul pannello di controllo dell'unità. In stato di accensione o spegnimento, punta il telecomando verso il ricevitore del segnale dell'unità e poi tieni premuti i pulsanti "+" e "FAN" contemporaneamente per 3 secondi per spegnere o accendere la luce.

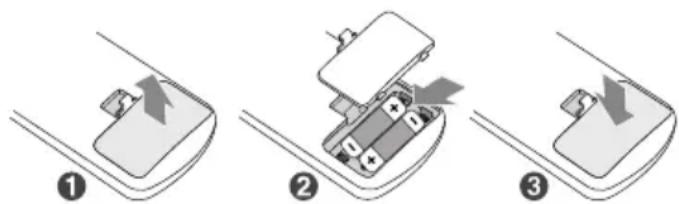

Installazione delle batterie

1. Premi e fai scorrere all'indietro il coperchio per aprire lo scompartimento delle batterie del telecomando.
2. Inserisci due batterie tipo AAA (1,5 V), incluse. Assicurati che le estremità (+) e (-) delle batterie corrispondano alle estremità (+) e (-) indicate nello scompartimento delle batterie.
3. Chiudi il coperchio dello scompartimento delle batterie.

NOTA:

• Durante il funzionamento, punta l'emettitore del telecomando verso la finestra di ricezione sull'unità interna. La distanza tra l'emettitore del segnale e la finestra di ricezione non dovrebbe essere superiore a 8 metri, e non dovrebbero esserci ostacoli in mezzo.
• Il segnale può facilmente subire interferenze in una stanza in cui ci siano luci fluorescenti o telefoni wireless; in queste situazioni, avvicina di più il telecomando all'apparecchio per un funzionamento più affidabile.
• Sostituisci con batterie dello stesso modello di quelle precedenti quando devono essere sostituite.
• Se non intendi usare l'unità per un lungo periodo di tempo, rimuovi le batterie dal telecomando.
• Se il display sul telecomando è sfuocato o non si vede niente, sostituisci le batterie.

Cura e manutenzione

AVVERTENZA!

• Prima di pulire il condizionatore, spegnilo e scollegalo dall'alimentazione. In questo modo assicurerai di eliminare il rischio di scosse elettriche. Non lavare il condizionatore d'aria con acqua. Non usare liquidi volatili (come gas o solventi) per pulire il condizionatore. Altrimenti, la superficie potrebbe essere danneggiata. Non usare detergenti liquidi o corrosivi per pulire l'apparecchio e non spruzzare acqua o altri liquidi su di esso, altrimenti potresti provocare danni ai componenti di plastica o persino scosse elettriche.

Pulire l'involucro esterno e la griglia

Pulire l'involucro esterno:

Se c'è polvere sulla superficie dell'involucro esterno, usa un panno morbido per strofinarlo.

Se l'involucro esterno è molto sporco (ad es. di grasso), usa un detergente neutro per pulirlo.

Pulire la griglia:

Per pulire la griglia in sé, usa una spazzola morbida.

Pulire il filtro

(Non toccare le alette per prevenire lesioni.)

1. Rimuovere il filtro

Premi il fermo come molto e poi rimuovi il filtro.

1. Pulire il filtro

Usa un aspirapolvere o acqua per pulire il filtro. Se il filtro è molto sporco (ad es. di grasso), usa acqua calda a 40°C con un detergente neutro dissolto per pulirlo e poi riponilo in un luogo all'ombra per asciugarlo.

3. Installare il filtro

Dopo che il filtro è pulito e asciugato, assicurati di reinstallarlo correttamente.

NOTA

• Il filtro andrebbe pulito una volta ogni tre mesi. Se c'è una grossa quantità di polvere nell'ambiente di utilizzo, puoi aumentare la frequenza della pulizia.

Non asciugare il filtro con una sorgente diretta di calore o con un asciugacapelli, altrimenti potrebbe deformarsi o prendere fuoco.

Pulire il tubo di scarico del calore

Rimuovi il tubo di scarico del calore dal condizionatore d'aria, puliscilo e asciugalo e poi reinstallalo. (Per il metodo di installazione, consulta le istruzioni per "Installare il tubo di scarico del calore".)

Controllare prima della stagione di utilizzo

• Controlla che gli ingressi e le uscite dell'aria non siano bloccate.
• Controlla che la spina e la presa siano in buone condizioni.
• Controlla che il filtro sia pulito.
• Controlla che le batterie siano installate nel telecomando.
• Controlla che la giuntura, i supporti per finestra e il tubo di scarico del calore siano installati in maniera solida.
• Controlla se ci sono danni al tubo di scarico del calore.

Controllare la stagione di utilizzo

1. Scollega il cavo di alimentazione.
2. Pulisci il filtro e l'involucro esterno.
3. Rimuovi polvere e altri detriti da sopra il condizionatore d'aria.
4. Elimina l'acqua accumulata nel telaio (consulta la sezione "Rimuovere l'acqua accumulata" per ulteriori dettagli).
5. Controlla se ci siano danni o meno al supporto per finestre.
6. Se sì, contatta il rivenditore.

Mancato utilizzo per un lungo periodo di tempo

Se non utilizzi il condizionatore d'aria a lungo, segui i passaggi di seguito per assicurare che mantenga buone prestazioni:

• Assicurati che non ci sia acqua accumulata nell'involucro e che il tubo di scarico del calore sia stato staccato.
• Stacca la spina e avvolgi il cavo di alimentazione.
• Pulisci il condizionatore d'aria e riponilo in una confezione per impedire che raccolga polvere.

Avviso per lo smaltimento

• Alcuni degli elementi del confezionamento sono materiali riciclabili. Smaltiscili tramite il fornitore di servizi di riciclaggio della tua zona.
• Se vuoi smaltire il condizionatore, contatta il fornitore locale o il centro di consulenza per uno smaltimento corretto.

Risoluzione dei problemi

Prima di chiamare il servizio di assistenza, controlla quanto segue, poiché il problema potrebbe non essere un malfunzionamento dell'unità.

Il condizionatore non funziona

Causa / Azione

• La corrente è mancata? / Attendi che venga ripristinata.
• La spina non è inserita saldamente? / Reinserisci la spina. L'interruttore d'aria è scattato o il fusibile è bruciato? / Chiedi a un professionista di sostituire l'interruttore o il fusibile.
• Il malfunzionamento è nel circuito? / Chiedi a un professionista di sostituire il circuito.
• Anche se l'unità viene riavviata immediatamente dopo essersi fermata? / Attendi 3 minuti e poi riaccendi l'unità.

Rumore di acqua che scorre

Causa / Azione

• Sia che l'unità sia accesa che spenta? / Si sente il suono del refrigerante che scorre all'interno del condizionatore d'aria, ma è un fenomeno normale.

Scarse prestazioni di raffreddamento

Causa / Azione

• Corrente troppo bassa? / Attendi che venga ripristinato il voltaggio.
• Filtro dell'aria troppo sporco? / Pulisci il filtro dell'aria.
• Anche se la temperatura corretta è stata impostata? / Regola la temperatura.
• Anche se le porte e le finestre sono state chiuse? / Chiudi porte e finestre.

Il condizionatore d'aria non riesce a ricevere il segnale dal

telecomando oppure il telecomando non è sensibile.

Causa / Azione

• Ci sono serie interferenze con l'unità (come pressione statica, voltaggio instabile)? / Stacca la spina, reinseriscila dopo 3 minuti e riaccendi l'unità.
• Il telecomando è all'interno della portata di ricezione? / La portata di ricezione del telecomando è 8 metri. Non andare oltre questa distanza. C'è un ostacolo che blocca il segnale? / Rimuovi gli ostacoli.
• La sensibilità del telecomando è bassa? / Controlla le batterie del telecomando. Se la carica è bassa, sostituiscile.
• C'è una lampada fluorescente nella stanza? / Avvicina il telecomando al condizionatore d'aria. Spegni la lampada fluorescente e riprova.

Scricchiolio

Causa / Azione

• Sia che l'unità sia spenta che accesa, l'espansione e il restringimento causati dalle variazioni di calore possono provocare un rumore di frizione.

C'è un suono anormale durante il funzionamento.

Causa / Azione

• L'unità riceve interferenze da tuoni, radio ecc.? Disconnetti l'alimentazione, riconnettila e poi riaccendi l'unità.

Odori

Causa / Azione

C'è un odore sgradevole nella stanza, ad esempio mobili, sigarette ecc.? Elimina la fonte dell'odore. Pulisci il filtro.

Non viene emessa aria dal condizionatore d'aria

Causa / Azione

L'ingresso o lo sbocco dell'aria sono ostruiti? Elimina gli ostacoli. L'unità smetterà di emettere aria una volta raggiunta la temperatura impostata.

La temperatura impostata non può essere regolata

Causa / Azione

• L'unità è in modalità auto? La temperatura non può essere regolata in modalità auto.
• La temperatura richiesta supera l'intervallo di temperature che possono essere impostate? Intervallo di temperatura impostabile: da 16°C a 30°C
• Sia che l'unità sia accesa che spenta? Si sente il suono del refrigerante che scorre all'interno del condizionatore d'aria, ma è un fenomeno normale.

Codici di errore

Posso apparire codici di errore sul display. In tal caso, prendi le contromisure indicate di seguito.

F1, F2, F4, F0:

Contatta personale qualificato per l'assistenza.

E8, H3

1. Controlla se l'unità è in un ambiente ad alta temperatura e alta umidità; se la temperatura ambientale è troppo alta, spegni l'unità e poi riaccendila dopo che la temperatura ambientale scende sotto i 35°C.
2. Controlla se l'evaporatore e il condensatore sono bloccati da oggetti; se sì, rimuovi gli oggetti, spegni l'unità e poi riaccendila per l'utilizzo.
3. Se il malfunzionamento si verifica ancora, contatta il centro assistenza.

H8

1. Rimuovi tutta l'acqua all'interno dell'involucro.
2. Se l'errore "H8" si verifica ancora, contatta il rivenditore per eseguire la manutenzione dell'unità.

AVVERTENZA!

• Se si verifica uno dei fenomeni indicati di seguito, spegni il condizionatore d'aria e disconnetti immediatamente l'alimentazione, e quindi contatta immediatamente il rivenditore.
• Il cavo di alimentazione si sta surriscaldando o è rovinato.
• Si sente un suono anomalo durante il funzionamento.
• Odori
• Perdite d'acqua

Non riparare o risistemare il condizionatore da te.

• Se il condizionatore funziona in condizioni non normali, possono verificarsi malfunzionamenti, scosse elettriche o rischio di incendio.

Precauzioni di installazione

AVVERTENZA!

• Osserva tutti i codici e le ordinanze applicabili. Non usare cavi di alimentazione danneggiati o non standard.
• Fa' attenzione durante l'installazione e la manutenzione. Evita qualsiasi utilizzo non corretto per prevenire scosse elettriche, lesioni e altri incidenti.

Selezione della posizione di installazione

Requisiti di base

Installare l'unità nei seguenti luoghi potrebbe causare malfunzionamento. Se ciò è inevitabile, consulta il fornitore locale.

1. Nel luogo scelto ci sono grandi fonti di calore, vapori, gas infiammabili o esplosivi o oggetti volatili nell'aria.
2. Nel luogo ci sono apparecchi ad alta frequenza (come saldatrici ed equipaggiamenti medici).
3. Il luogo è vicino a un'area costiera.
4. Il luogo presenta oli o fumi nell'aria.
5. Il luogo è vicino a gas sulfurei.
6. Altri luoghi che presentino situazioni particolari.
7. Non installare su una struttura di base instabile o mobile (come in un furgone) o in un ambiente corrosivo (come in una fabbrica chimica).

Requisiti del condizionatore d'aria

1. L'ingresso dell'aria dovrebbe essere lontano da ostacoli e bisogna evitare di posizionare oggetti vicino all'ingresso dell'aria. Altrimenti, le prestazioni del tubo di scarico del calore subiranno ripercussioni.
2. Selezionare un luogo in cui il rumore e l'uscita dell'aria emessi dall'unità non diano fastidio al vicinato.
3. Cerca di fare il possibile per non avere lampade fluorescenti nelle vicinanze.
4. Non installare in una lavanderia.
5. Non installare vicino a scale o gradini.

Requisiti per il collegamento elettrico

Precauzioni di sicurezza

1. Devi seguire le norme di sicurezza elettrica quando viene installata l'unità.
2. Segui le regole di sicurezza locali e assicurati di usare la corretta alimentazione di corrente.
3. Se il cavo elettrico è rovinato, deve essere sostituito dal produttore, da un suo agente di servizio o da una persona similmente qualificata, in modo da evitare rischi.
4. Collega correttamente il cavo sotto tensione, il cavo di neutro e la messa a terra della presa di corrente.
5. Assicurati di spegnere la corrente prima di procedere con qualunque lavoro correlato all'elettricità e alla sicurezza.
6. Non accendere prima di aver terminato l'installazione.
7. Il condizionatore d'aria è un apparecchio elettrico di classe 1 e deve essere messo a terra in maniera corretta. Assicurati che la messa a terra sia stata effettuata in maniera efficace, altrimenti potrebbero verificarsi scosse elettriche.
8. Il cavo giallo-verde o verde nel condizionatore è la messa a terra, e non può essere usato per altri scopi.
9. La resistenza di massa deve rispondere alle norme nazionali di sicurezza elettrica.
10. L'apparecchio deve essere installato secondo il regolamento nazionale degli impianti elettrici applicabile.

Installare i ganci del cavo di alimentazione

Monta i ganci del cavo di alimentazione sul retro dell'unità usando le viti (la direzione dei ganci del cavo di alimentazione è mostrata nell'immagine seguente).

Avvolgi il cavo di alimentazione attorno ai ganci del cavo di alimentazione.

Scaricare l'acqua

• Per raggiungere le prestazioni massime, è consigliato scaricare l'acqua durante la modalità di raffreddamento.
• Si consiglia di usare la bocca di scarico centrale per scaricare l'acqua durante la modalità di asciugatura.
• Scaricare l'acqua dalla bocca di scarico sul fondo fa apparire il codice H8 sul display.

Metodo di scarico

1. Scarica l'acqua dalla bocca di scarico sul fondo. - Spegni l'unità e stacca la spina dalla presa. Colloca un contenitore d'acqua sotto la bocca di scarico sul fondo oppure sposta la macchina in un posto in cui possa scaricare. Rimuovi il tappo di gomma sul fondo della bocca di scarico per scaricare l'acqua. - Dopo lo scarico, inserisci il tappo di gomma. - Premi il pulsante ON/OFF per riavviare.

2. Scarica l'acqua dalla bocca di scarico centrale.

NOTA

- L'acqua può essere svuotata automaticamente in uno scarico sul pavimento collegando un tubo di diametro interno di 13 mm (non incluso).

1. Rimuovi il tappo di scarico continuo ruotandolo in senso antiorario, quindi rimuovi il tappo di gomma dal beccuccio.

1. Inserisci un tubo di diametro interno di 13 mm (non incluso) nel connettore dello scarico.

ATTENZIONE:

• Quando si usa l'opzione di scarico continuo dal foro centrale, piazza l'unità su una superficie livellata e assicurati che il tubo di scarico sia libero da ostruzioni e che sia diretto verso il basso. Collocare l'unità su una superficie irregolare o l'installazione scorretta del tubo possono far sì che l'acqua riempia l'involucro e faccia spegnere l'unità. Svuota l'acqua nell'involucro se dovesse spegnersi, quando controlli che la posizione dell'unità e il tubo siano configurati correttamente.

Installare il tubo di scarico del calore

Installare il tubo di scarico del calore

1. Ruota la giuntura A e la chiusura posteriore in senso orario nelle due estremità del tubo di scarico del calore.

1. Inserisci la giuntura A del tubo di scarico del calore nel solco finché non senti il suono di uno scatto.

1. Porta il tubo di scarico del calore fuori.

Note sull'installazione del tubo di scarico del calore

Al fine di migliorare l'efficienza del raffreddamento, il tubo di scarico del calore dovrebbe essere il più corto possibile e diritto, senza curve, per assicurare uno scarico senza ostacoli.

Si consiglia di installare il tubo di scarico secondo la figura di seguito.

Il tubo di scarico può essere installato in base ai requisiti dell'utente, perché la forma di installazione mostrata di seguito andrebbe evitata in quanto potrebbe provocare uno scarico non uniforme.

• Se la lunghezza del tubo di scarico del calore è inferiore a 1 metro, si raccomanda di usare la lunghezza minore.
• Al momento dell'installazione, il tubo di scarico del calore dovrebbe essere più diritto possibile. Non allungare il tubo né connetterlo a un altro tubo di scarico.

Test di funzionamento

• Connetti l'alimentazione e poi premi il pulsante ON/OFF sul telecomando per avviare l'unità.
• Premi il pulsante modalità per selezionare la funzione auto, raffreddamento, asciugatura o ventola, e poi controlla se l'unità funziona normalmente.
• Se la temperatura ambientale è inferiore a 16°C, l'unità non può funzionare in modalità di raffreddamento.

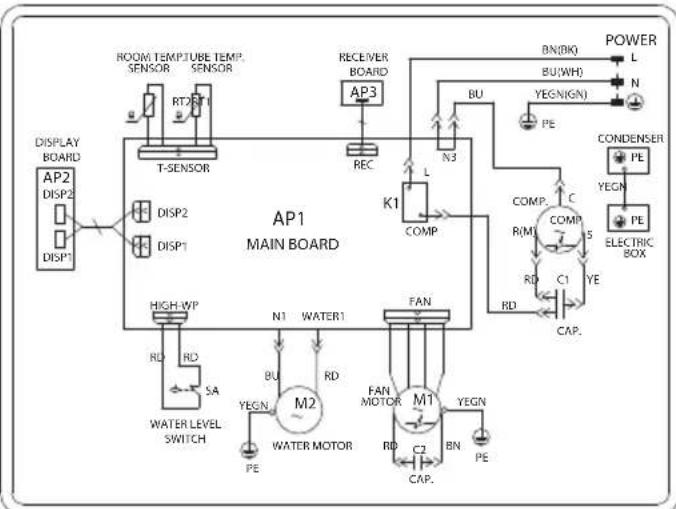

Schema elettrico

Lo schema elettrico è soggetto a cambiamenti senza preavviso. Consulta quello sull'unità.

Manuale specialistico

Requisiti attitudinali per il personale di manutenzione (le riparazioni devono essere eseguite solo da specialisti).

1. Qualsiasi persona coinvolta nella manodopera o nell'apertura di un circuito refrigerante dovrebbe essere munita di un certificato valido emesso da un'autorità di valutazione accreditata nel settore, che certifichi la loro competenza nella gestione sicura dei refrigeranti in conformità a una specifica di valutazione riconosciuta nel settore.
2. L'assistenza deve essere effettuata soltanto come raccomandato dal produttore dell'apparecchio. Manutenzione e riparazioni che richiedano l'assistenza di altro personale specializzato saranno effettuate sotto la supervisione della persona competente nell'uso di refrigeranti infiammabili.

Preparativi di sicurezza

La quantità massima di carica del refrigerante è molto importante, come indicato nella seguente tabella.

(Nota: consultare la targhetta per la quantità di carica di R290).

Area stanza \( \left( {\mathrm{m}}^{2}\right) {41115} \)
Carica massima (kg) <0,152 0,225 0,304

Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili, sono necessari controlli di sicurezza per garantire che il rischio di ignizione sia ridotto al minimo. Per la riparazione del sistema di refrigerazione, prima di eseguire interventi sul sistema è necessario attenersi alle seguenti precauzioni.

Procedura di lavoro

I lavori devono essere eseguiti in una procedura controllata in modo da ridurre al minimo il rischio di presenza di gas o vapori infiammabili durante l'esecuzione del lavoro.

Area di lavoro generale

Tutto il personale di manutenzione e altri che lavorano nell'area locale devono essere istruiti sulla natura del lavoro svolto. Dovranno essere evitati lavori in spazi ristretti. L'area attorno allo spazio di lavoro deve essere isolata. Garantire che le condizioni all'interno dell'area siano state rese sicure dal controllo del materiale infiammabile.

Verifica della presenza di refrigerante

L'area deve essere controllata con un rilevatore di refrigerante appropriato prima e durante il lavoro, per garantire che il tecnico sia a conoscenza di atmosfere potenzialmente infiammabili. Assicurarsi che i rilevatori di perdite che si utilizzano siano adatti per l'uso con refrigeranti infiammabili, ovvero che non emettano scintille, che siano adeguatamente sigillati o sicuri.

Presenza di un estintore

Se devono essere eseguiti lavori che emanano calore sull'attrezzatura di refrigerazione o su parti associate, devono essere a portata di mano attrezzature di estinzione adeguate. Tenere un estintore ad anidride carbonica o ad aria secca adiacente all'area di ricarica.

Nessuna fonte di ignizione

Nessuna persona che effettui lavori in relazione a un sistema di refrigerazione che comprende l'esposizione di tubi dovrà utilizzare alcuna fonte di ignizione in una maniera tale che possa portare a rischio di incendio o esplosione.

Tutte le possibili fonti di ignizione, incluse sigarette accese, devono essere tenute a una distanza sufficiente dal sito di installazione, riparazione, rimozione e smaltimento, operazioni durante le quali il refrigerante potrebbe essere rilasciato nello spazio circostante. Prima di cominciare i lavori, l'area attorno all'apparecchio deve essere analizzata per assicurarsi che non ci siano rischi di fiamme o materiali infiammabili. Bisogna esporre cartelli "Vietato fumare".

Area ventilata

Assicurarsi che l'area sia aperta o che sia adeguatamente ventilata prima di lavorare sul sistema o eseguire lavori a caldo. Un certo grado di ventilazione deve persistere durante il periodo di esecuzione del lavoro. La ventilazione dovrebbe disperdere in sicurezza qualunque refrigerante rilasciato e preferibilmente espellerlo esternamente nell'atmosfera.

Verifiche sull'equipaggiamento di refrigerazione

Laddove vengono cambiati componenti elettrici, dovranno essere adatti allo scopo e delle corrette specifiche. In ogni momento devono essere seguite le linee guida di manutenzione e assistenza del produttore. In caso di dubbi, consulta il dipartimento tecnico del produttore per ricevere assistenza.

Le seguenti precauzioni devono essere applicate a installazioni che usino refrigeranti infiammabili:

• La carica reale del refrigerante è adeguata alle dimensioni della stanza in cui vengono installate le parti contenenti il refrigerante;
• I dispositivi di ventilazione e le bocche di uscita funzionano adeguatamente e non sono ostruiti;
• Se si utilizza un circuito di refrigerazione indiretto, il circuito secondario sarà controllato per verificare la presenza di refrigerante;
• Le indicazioni sull'equipaggiamento continueranno a essere visibili e leggibili. Indicazioni e segnali non leggibili verranno corretti;
• Tubi o componenti di refrigerazione sono installati dove è improbabile che vengano esposti a sostanze che possano corrodere il refrigerante contenuto, a meno che i componenti non siano costruiti con materiali resistenti alla corrosione o che siano adeguatamente protetti contro tale rischio.

Verifiche ai dispositivi elettrici

Riparazione e manutenzione a componenti elettrici includerà controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se esiste una falla che potrebbe compromettere la sicurezza, alla non dovrà essere collegata alcuna fonte di elettricità al circuito finché non sia raggiunto uno stato di sicurezza. Se il problema non può essere risolto immediatamente ma risulta necessario continuare l'operazione, dovranno essere utilizzate adeguate misure temporanee. Ciò verrà comunicato al proprietario dell'equipaggiamento in modo che tutte le parti siano avvisate.

Le verifiche iniziali di sicurezza attesteranno che:

• Tutti i condensatori siano scaricati: ciò sarà eseguito in maniera sicura in modo da evitare la possibilità di scintille;
• Non ci sono componenti elettrici scoperti e fili esposti durante la carica, il recupero o lo spurgo del sistema; Non c'è continuità nel collegamento alla terra.

Riparazioni a componenti sigillati

Durante le riparazioni a componenti sigillati, tutte le forniture elettriche devono essere scollegate dall'apparecchiatura su cui si lavora prima di rimuovere qualsiasi coperchio sigillato o simili. Se è assolutamente necessario avere un'alimentazione elettrica dell'apparecchiatura durante la manutenzione, allora un rilevatore delle perdite deve essere posizionato nel punto più critico per avvisare in caso di situazione potenzialmente pericolosa.

Presta particolare attenzione a quanto segue per garantire che, lavorando sui componenti elettrici, il rivestimento non venga alterato in modo tale da influire sul livello di protezione. Ciò include danni ai cavi, numero eccessivo di connessioni, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato dei dadi, ecc.

• Assicurati che l'apparecchio sia montato in modo sicuro.
• Assicurati che le guarnizioni o i materiali di sigillatura non siano degradati tanto da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore.

NOTA:

L'uso di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature per il rilevamento delle perdite. I componenti intrinsecamente sicuri non devono essere isolati prima di lavorarci sopra.

Riparazione di componenti intrinsecamente sicuri

Non applicare alcun carico induttivo o di capacità permanente al circuito, assicurandosi che ciò non superi il voltaggio permesso per l'attrezzatura in uso.

I componenti intrinsecamente sicuri sono gli unici tipi su cui è possibile lavorare quando si è in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova mostrerà il voltaggio corretto.

Sostituisci i componenti solo con parti specificate dal produttore. Altre parti possono provocare l'ignizione del refrigerante nell'atmosfera a seguito di una perdita.

Cablaggio

Controlla che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazioni, bordi taglienti o eventuali altri effetti negativi sull'ambiente. Il controllo deve anche tenere conto degli effetti dell'invecchiamento o delle vibrazioni continue provenienti da fonti quali compressori o ventilatori.

Rilevamento di refrigeranti infiammabili

In nessun caso si devono utilizzare potenziali fonti di ignizione nella ricerca o nel rilevamento di perdite di refrigerante. Non può essere usata una torcia ad alogenuro (o qualsiasi altro rivelatore che utilizzi una fiamma scoperta).

Metodi di rilevamento delle perdite

I seguenti metodi di rilevamento delle perdite saranno ritenuti accettabili per tutti i sistemi di refrigerazione.

I rilevatori elettrici di perdite possono essere usati per rilevare perdite di refrigerante, ma in caso di refrigeranti infiammabili la sensibilità potrebbe non essere adeguata o potrebbe essere necessaria una nuova calibrazione. (L'equipaggiamento di rilevazione dovrà essere calibrato in un'area priva di refrigerante.) Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e che sia adeguato per essere usato con i refrigeranti. L'equipaggiamento di rilevamento delle perdite dovrà essere impostato alla percentuale di LFL del refrigerante e dovrà essere calibrato sul refrigerante utilizzato, e la percentuale appropriata di gas (25% minimo) dovrà essere confermata.

I fluidi di rilevamento delle perdite sono adeguati all'uso per la maggior parte dei refrigeranti, ma l'uso di detergenti che contengono cloro dovrà essere evitato in quanto il cloro potrebbe reagire con il

refrigerante e corrodere le tubature di rame.

Se c'è il sospetto di una perdita, dovranno essere rimosse/estinte tutte le fiamme esposte.

Se viene rilevata una perdita di refrigerante che richiede la brasatura, tutto il refrigerante deve essere recuperato dal sistema o isolato (mediante valvole di intercettazione) in una parte del sistema lontana dalla perdita. Per apparecchi che contengono refrigeranti infiammabili, l'azoto privo di ossigeno deve essere spurgato dal sistema sia prima che durante il processo di brasatura.

Rimozione ed evacuazione

Quando si apre il circuito refrigerante per effettuare riparazioni o per qualsiasi altro scopo, si devono usare le procedure convenzionali. Tuttavia, per i refrigeranti infiammabili è importante seguire le pratiche consigliate poiché l'infiammabilità è da tenere in considerazione. La procedura seguente deve essere rispettata:

• rimuovere il refrigerante;

spurgare il circuito con gas inerte; evacuare; spurgare di nuovo con gas inerte; aprire il circuito tagliando o brasando.

La carica del refrigerante deve essere recuperata nei cilindri di recupero corretti. Per gli apparecchi che contengono refrigeranti infiammabili, il sistema deve essere utilizzato con azoto privo di ossigeno per rendere l'unità sicura. Potrebbe essere necessario ripetere questa procedura più volte. Aria compressa o ossigeno non devono essere utilizzati per sistemi refrigeranti.

Per gli apparecchi che contengono refrigeranti infiammabili, deve essere eseguito il risciacquo rompendo il vuoto nel sistema con azoto privo di ossigeno e continuando a riempirlo fino a raggiungere la pressione di esercizio, poi tornando alla pressione atmosferica e infine ricreando il vuoto.

Questa procedura dovrà essere ripetuta finché non sarà più presente refrigerante all'interno del sistema. Quando viene utilizzata la carica finale di azoto privo di ossigeno, il sistema deve essere scaricato a pressione atmosferica per consentire di lavorarci su. Questa operazione è assolutamente indispensabile se deve essere eseguita brasatura sulle tubature.

Assicurati che l'uscita per la pompa del vuoto non si trovi vicino a fonti di ignizione e che sia disponibile una buona ventilazione.

Procedure di ricarica

Oltre alle procedure di ricarica convenzionali, devono essere seguiti i seguenti passaggi richiesti:

• Assicurarsi che la contaminazione di diversi refrigeranti non si verifichi quando si usano apparecchiature di ricarica. I tubi o le tubazioni devono essere il più corti possibile per ridurre al minimo la quantità di refrigerante in essi contenuta.
• I cilindri devono essere mantenuti in posizione verticale.
• Assicurati che il sistema di refrigerazione sia collegato a terra prima di caricarlo con refrigerante.
• Etichetta il sistema quando la carica è completata (se non è etichettato).
• Presta estrema attenzione a non riempire eccessivamente il sistema di refrigerazione.

Prima di ricaricare il sistema, questo dovrà essere testato a pressione con il gas di lavaggio appropriato.

Il sistema è sottoposto alle verifiche su eventuali perdite al termine della ricarica, ma prima del collaudo. Prima di lasciare il sito, deve essere seguita un'ulteriore verifica delle perdite.

Collaudo

Prima di eseguire questa procedura, è essenziale che il tecnico abbia familiarità con l'apparecchiatura e tutti i suoi dettagli. È buona norma raccomandare che tutti i refrigeranti vengano recuperati in modo sicuro.

Prima dell'esecuzione del compito, un campione di olio e refrigerante deve essere prelevato nel caso in cui sia richiesta un'analisi prima di riutilizzare

il refrigerante rigenerato. La disponibilità di corrente elettrica è essenziale prima di iniziare questa procedura.

a. Acquisisci familiarità con l'apparecchio e il suo utilizzo.

b. Isola il sistema elettricamente.

c. Prima di tentare la procedura, assicurati che:

• siano disponibili attrezzi di gestione meccanica per lavorare sui cilindri del refrigerante, se necessario;
• tutte le attrezzature protettive personali siano disponibili e utilizzate correttamente;
• il processo di recupero sia supervisionato in ogni lavoro da una persona competente;
• le attrezzature di recupero e i cilindri siano conformi agli standard appropriati.

d. Svuota il sistema refrigerante pompandolo, se possibile. e. Se non è possibile ottenere il vuoto, utilizza un collettore in modo che il refrigerante possa essere rimosso da varie parti del sistema. f. Assicurati che il cilindro si trovi sulla bilancia prima che avvenga il recupero. g. Avvia la macchina di recupero e opera secondo le istruzioni del produttore. h. Non riempire eccessivamente i cilindri (non oltre l'80% di carica liquida volumetrica). i. Non superare la pressione di esercizio massima del cilindro, neanche temporaneamente. j. Quando i cilindri sono stati riempiti correttamente e il processo è stato completato, assicurati che i cilindri e l'attrezzatura siano rimossi dal sito immediatamente e che tutte le valvole di isolamento sull'apparecchiatura siano state chiuse. k. Il refrigerante recuperato non deve essere caricato in un altro sistema di refrigerazione a meno che non sia stato pulito e controllato.

Etichette

L'apparecchiatura deve essere etichettata dichiarando che è stata dismessa e svuotata del refrigerante. L'etichetta deve essere datata e firmata. Per apparecchiature che contengono refrigeranti infiammabili, assicurati che ci siano etichette sull'attrezzatura che indicano che l'apparecchiatura contiene refrigerante infiammabile.

Recupero

Quando si rimuove il refrigerante da un sistema, per la manutenzione o la dismissione, si consiglia una buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro.

Quando si trasferisce il refrigerante nei cilindri, assicurarsi che vengano utilizzati solo cilindri di recupero del refrigerante appropriati. Accertarsi che siano disponibili il numero corretto di cilindri per contenere la carica totale del sistema. Tutti i cilindri da utilizzare devono essere designati per il refrigerante recuperato ed etichettati per quel refrigerante (cioè cilindri speciali per il recupero del refrigerante). I cilindri devono essere completi di valvola di sicurezza e valvole di interruzione associate in buone condizioni.

L'apparecchiatura di recupero dovrà essere in buone condizioni, accompagnata da istruzioni che la riguardino e che siano a portata di mano, e sarà adeguata per il recupero di tutti i refrigeranti appropriati, inclusi, laddove applicabile, refrigeranti infiammabili. Inoltre, un set di bilance calibrate dovrà essere a disposizione e in buone condizioni di utilizzo. I tubi dovranno essere completi di giunti di disconnessione a prova di perdita e in buone condizioni. Prima di usare la macchina per il recupero, controllare che sia in condizioni soddisfacenti, che vi sia stata effettuata una manutenzione appropriata e che ogni componente elettrico associato sia sigillato per evitare ignizioni in caso di rilascio di refrigerante. Consultare il produttore in caso di dubbi.

Il refrigerante recuperato deve essere restituito al fornitore del refrigerante nel cilindro di recupero corretto e con una adeguata nota di trasferimento dei rifiuti preparata. Non mescolare refrigeranti nelle unità di recupero e soprattutto non nei cilindri.

Se devono essere rimossi compressori o oli per compressore, assicurarsi che siano stati evacuati a un livello accettabile per essere sicuri che

il refrigerante non rimanga all'interno del lubrificante. Il processo di evacuazione deve essere eseguito prima di restituire il compressore ai fornitori. Solo il riscaldamento elettrico al corso del compressore può essere impiegato per accelerare quel processo. L'operazione di drenaggio dell'olio da un sistema deve essere eseguita in totale sicurezza.

Specifiche tecniche

Modello UL-C09EA-W
Alimentazione 220 - 240 V AC, 50 Hz
Classe di efficienza energetica A
Consumo energetico in funzionamento (W) 1000
Consumo energetico in stand-by (W) 0,5
Capacità di raffreddamento (W) 2600
Livello di rumore in (Alta) dB(A) 64
Flusso d'aria (alto/medio/basso) \( (m^3/h) \) 260/240	0/220
Intervallo delle temperatura di esercizio (°C) 16 ~ 30
Dimensione approssimativa della stanza (\( m^2 \))	26
Capacità approssimativa della stanza (\( m^3 \))	65
Dimensioni (L x P x A in mm) 287 x 326 x 705
Peso (\( kg \)) 24,5
Diametro esterno tubo di scarico (mm) 142
Refrigerante	R290
Ricarica refrigerante (g) 175

Le specifiche tecniche sono soggette a modifiche senza preavviso.
