AYC09EA - Aire acondicionado SHARP - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado monobloque móvil
Marca	Sharp
Modelo	AYC09EA
Dimensiones (L x A x P)	287 x 326 x 705 mm
Peso	24,5 kg
Alimentación eléctrica	220-240 V CA, 50 Hz
Clase energética	A
Consumo en funcionamiento	1000 W
Consumo en espera	0,5 W
Capacidad de refrigeración	2600 W
Refrigerante	R290 (inflamable), carga 175 g
Nivel sonoro máximo	64 dB(A)
Caudal de aire (alto/medio/bajo)	260/240/220 m³/h
Superficie de habitación recomendada	Hasta 26 m² (65 m³)
Rango de temperatura de funcionamiento	16 °C a 35 °C
Funciones principales	Refrigeración, deshumidificación, ventilación, espera, temporizador, control remoto
Mantenimiento y limpieza	Limpiar el filtro cada 3 meses; carcasa con paño suave y detergente neutro
Seguridad	Uso solo en interiores; superficie del suelo >11 m²; evitar fuentes de ignición
Piezas de repuesto y reparabilidad	Filtro, control remoto, pilas, tubo de evacuación, junta, fijación; reparación por profesional autorizado
Información general	Incluye control remoto, pilas, tubo de evacuación, junta, fijación, manual y tarjeta de garantía

Preguntas frecuentes - AYC09EA SHARP

¿Qué hacer si el aire acondicionado no enciende?

Primero verifique si el enchufe está conectado y si hay corriente. Si un fusible se ha fundido o un disyuntor se ha disparado, contacte a un profesional. Espere 3 minutos después de una parada antes de reiniciar.

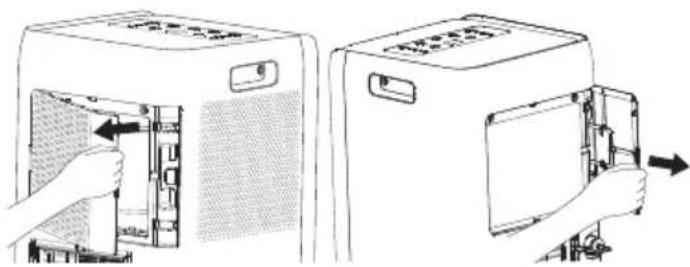

¿Cómo limpiar el filtro de aire?

Apague y desenchufe el aparato. Presione el pestillo para retirar el filtro. Límpielo con una aspiradora o con agua tibia (máx. 40°C) con detergente neutro. Seque a la sombra antes de volver a colocarlo. Hacerlo aproximadamente cada 3 meses.

¿Por qué el aire acondicionado hace un ruido de agua corriendo?

Este ruido es normal y proviene del refrigerante que circula en el sistema, especialmente justo después del encendido o apagado del aparato.

¿Cómo usar el control remoto con el aire acondicionado?

Apunte el control remoto hacia el receptor (distancia máx. 8 m, sin obstáculos). Reemplace las pilas (2x AAA) si la pantalla está débil. Use los botones para seleccionar el modo (COOL, DRY, FAN) y ajustar la temperatura o el temporizador.

¿Qué significan los códigos de error F1, F2, F4, F0?

Estos códigos indican un mal funcionamiento interno. Contacte a un profesional calificado para la reparación.

¿Por qué la refrigeración es débil?

Verifique que el filtro no esté sucio, que las puertas y ventanas estén cerradas, que la temperatura configurada sea correcta (16-30°C) y que la alimentación sea estable. Limpie el filtro si es necesario.

¿Cuáles son las precauciones de seguridad con el refrigerante R290?

El R290 es inflamable. El aparato debe instalarse en una habitación de más de 11 m², bien ventilada, sin fuente de ignición (llama abierta, radiador eléctrico). No perforar ni quemar las tuberías. Toda intervención debe ser realizada por un profesional autorizado.

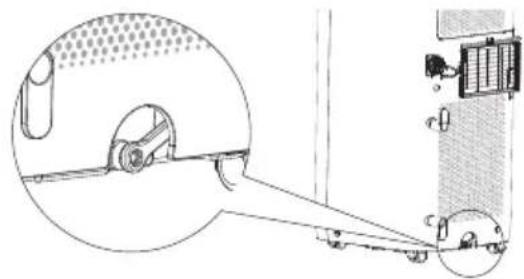

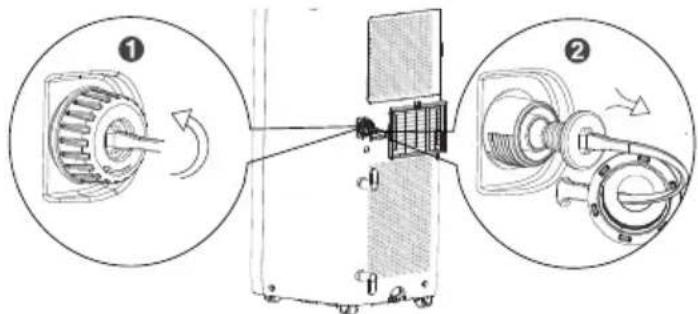

¿Cómo drenar el agua acumulada en el aire acondicionado?

Si aparece el código H8, apague el aparato y desenchúfelo. Coloque un recipiente debajo del puerto de drenaje inferior, retire el tapón de goma para drenar. Vuelva a colocar el tapón y encienda.

¿Se puede usar el aire acondicionado en un baño?

No, el aire acondicionado está diseñado para uso en interiores en habitaciones secas. Evite ambientes húmedos como baños o lavanderías.

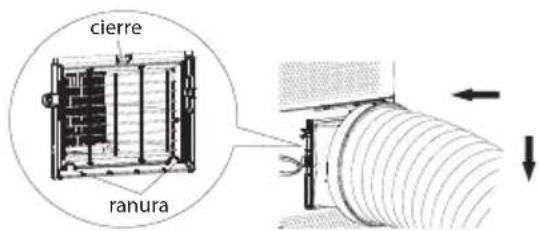

¿Cómo instalar el tubo de evacuación de calor?

Fije la junta y la fijación en ambos extremos del tubo girando en sentido horario. Inserte la junta en la ranura en la parte posterior del aparato hasta oír un clic. Dirija el tubo hacia el exterior, manteniéndolo lo más corto y sin curvatura para una eficiencia óptima.

MANUAL DE USUARIO AYC09EA SHARP

Las imágenes se incluyen únicamente como referencia.

Las imágenes se incluyen únicamente como referencia.

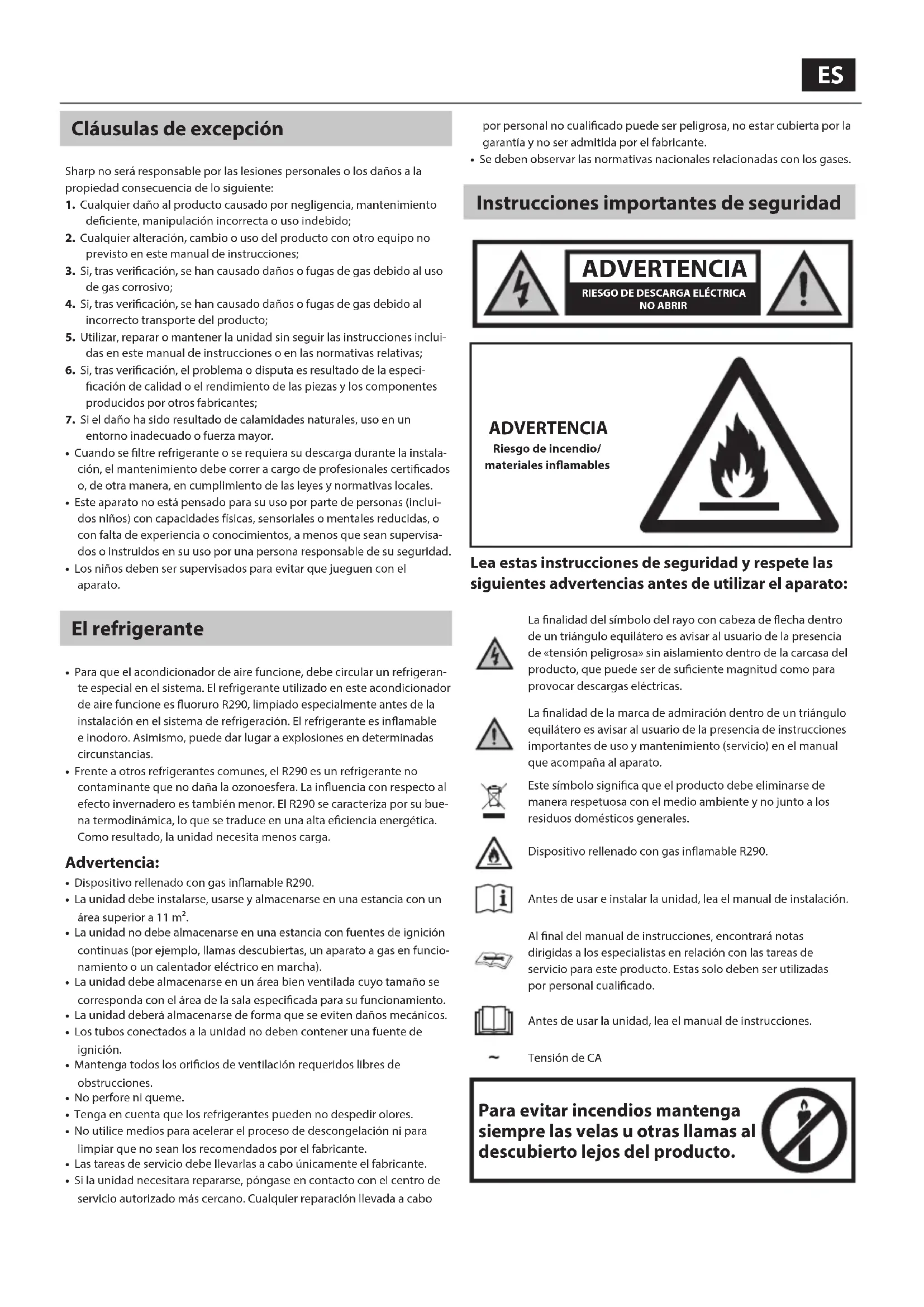

Cláusulas de excepción

Cláusulas de excepción

Sharp no será responsable por las lesiones personales o los daños a la propiedad consecuencia de lo siguiente:

1. Cualquier daño al producto causado por negligencia, mantenimiento deficiente, manipulación incorrecta o uso indebido;
2. Cualquier alteración, cambio o uso del producto con equipos no previstos en este manual de instrucciones;
3. Si, tras verificación, se han causado daños o fugas de gas bajo el uso de gas corrosivo;
4. Si, tras verificación, se han causado daños o fugas de gas debido al incorrecto transporte del producto;
5. Utilizar, reparar o mantener la unidad sin seguir las instrucciones incluidas en este manual de instrucciones o en las normativas relativas;
6. Si, tras verificación, el problema o disputa es resultado de la especificación de calidad o el rendimiento de las piezas y los componentes producidos por otros fabricantes;
7. Si el daño ha sido resultado de calamidades naturales, uso en un entorno inadecuado o fuerza mayor.
8. Cuando se filtre refrigerante o se requiera su descarga durante la instalación, el mantenimiento debe correr a cargo de profesionales certificados o, de otra manera, en cumplimiento de las leyes y normativas locales.
9. Este aparato no está pensado para su uso por parte de personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia o conocimientos, a menos que sean supervisados o instruidos en su uso por una persona responsable de su seguridad.
10. Los niños deben ser supervisados para asegurar que no jueguen con el aparato.

El refrigerante

• Para que el acondicionador de aire funcione, debe circular un refrigerante especial en el sistema. El refrigerante utilizado en este acondicionador de aire es fluoruro R290, limpiado especialmente antes de la instalación en el sistema de refrigeración. El refrigerante es inflamable e inodoro. Asimismo, puede dar lugar a explosiones en determinadas circunstancias.
• Frente a otros refrigerantes comunes, el R290 es un refrigerante no contaminante que no daña la ozonosfera. La influencia con respecto al efecto invernadero es también menor. El R290 se caracteriza por su buena termodinámica, lo que se traduce en una alta eficiencia energética. Como resultado, la unidad necesita menos carga.

Advertencia:

Dispositivo rellenado con gas inflamable R290. - La unidad debe instalarse, usarse y almacenarse en una estancia con un área superior a 11m² - La unidad no debe almacenarse en una estancia con fuentes de ignición continuas (por ejemplo, llamas descubiertas, un aparato a gas en configuración o un calentador eléctrico en marcha). - La unidad debe almacenarse en un área bien ventilada cuya dimensión se corresponda con el área de la sala especificada para su funcionamiento. - La unidad debe almacenarse de forma que se eviten daños mecánicos. - Los tubos conectados a la unidad no deben tener una fuente de ignición. - Mantenga todos los orificios de ventilación requeridos libres de obstrucciones. No perfore ni queme. - Tenga en cuenta que los refrigerantes pueden no despedir olores. - No utilice medios para acelerar el proceso de descongelación ni para limpiar que no sean los recomendados por el fabricante. Las tareas de servicio deben llevarlas a cabo únicamente el fabricante. - Si la unidad necesita repararse, póngase en contacto con el centro de servicios autorizado más cercano. Cualquier reparación llevada a cabo

por personal no cualificado puede ser peligrosa, no estar cubierta por la garantía y no ser admitida por el fabricante.

• Se deben observar las normativas nacionales relacionadas con los gases.

Instrucciones importantes de seguridad

ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

ADVERTENCIA

Riesgo de incendio/ materiales inflamables

Lea estas instrucciones de seguridad y respete las siguientes advertencias antes de utilizar el aparato:

La finalidad del símbolo del rayo con cabeza de flecha dentro de un triángulo equilátero es avisar al usuario de la presencia de «tensión peligrosa», sin aislamiento dentro de la carcasa del producto, que pueda ser de suficiente magnitud como para provocar descargas eléctricas.

La finalidad del signo de admiración dentro de un triángulo equilátero es avisar al usuario de la presencia de instrucciones importantes de uso y mantenimiento (servicio) en el manual que acompaña al aparato.

Este símbolo significa que el producto debe eliminarse de manera respetuosa con el medio ambiente y no junto a los residuos domésticos generales.

Dispositivo rellenado con gas inflamable R290.

Antes de usar e instalar la unidad, lea el manual de instalación.

Al final del manual de instrucciones, encontrará notas dirigidas a los especialistas en relación con las tareas de servicio para este producto. Estas solo deben ser realizadas por personal cualificado.

Antes de usar la instalación, lea el manual de instrucciones.

Tensión de CA

Para evitar incendios, mantenga siempre las velas u otras llamas al descubierto lejos del producto.

Advertencia:

• Este aparato puede ser utilizado por niños a partir de ocho años y personas con capacidades físicas, sensoriales o mentales reducidas, o con falta de experiencia y conocimientos, si cuentan con supervisión o han recibido instrucciones sobre el uso del aparato de forma segura y entienden el riesgo que conlleva.
• La limpieza y el mantenimiento del aparato no deben ser llevados a cabo por niños sin supervisión.
• Antes de utilizar el aparato, confirme que la asignación de alimentación de corriente cumple con las indicaciones de la placa de identificación (situada en el lateral del producto).
• Antes de limpiar y mantener el acondicionador de aire, apague el aparato y desconecte su enchufe de la corriente.
• No dañe ni altere arbitrariamente el cable de alimentación. No debe retorcerse, ampliarse, enrollarse inadecuadamente ni situarse cerca de fuentes de calor. No coloque objetos pesados sobre el cable de alimentación ni lo disponga en huecos entre objetos.
• No tire ni arrastre el cable de alimentación para extraerlo de la toma ni del acondicionador de aire.
• No introduzca ni extraiga el enchufe de la toma con las manos mojadas.
• Asegúrese de que la unidad está conectada a masa y que la toma de tierra es fiable. Si tiene alguna duda al respecto, solicite la ayuda de un profesional.
• Si el cable de suministro está dañado, debe llevarse al distribuidor para su reparación y sustitución a fin de evitar peligros.
• Si se produce una situación anómala (p. ej., se percibe olor a quemado), apague el producto inmediatamente, retire el enchufe de la toma de corriente y póngase en contacto con el distribuidor para su reparación.
• Cuando el aparato no se encuentre en uso o se vayan a realizar tareas de mantenimiento, apáguelo y retire el enchufe de la toma de corriente para evitar daños.
• No salpique con agua ni vierta líquidos en el producto, ya que podría producirse un cortocircuito o daños en el acondicionador de aire.
• No utilice la manguera de drenaje a temperaturas por debajo de los 0 °C. Una manguera de drenaje congelada puede provocar fugas en el aparato.
• No utilice equipos de calor cerca del acondicionador de aire.
• No utilice la unidad en el baño ni en un cuarto de lavado.
• Mantenga el aparato lejos de fuentes de calor u objetos inflamables y explosivos.
• Los niños y las personas discapacitadas no deben utilizar el acondicionador de aire portátil sin supervisión.
• Evite que los niños jueguen o se suban al acondicionador de aire.
• No coloque ni cuelgue objetos que goteen sobre el acondicionador de aire.
• No repare ni desmonte el acondicionador de aire personalmente.
• No inserte objetos en el acondicionador de aire.
• Asegúrese de que no entran sustancias extrañas en el conductor de aire. Si entra alguna sustancia extraña en el conductor de aire, póngase en contacto con el distribuidor para evitar daños.
• No use alargadores.

Entorno operativo:

• El acondicionador de aire debe utilizarse en un rango de temperaturas de 16°C a 35°C
• Este producto solo está pensado para su uso en interiores.
• El aparato debe colocarse de forma que permita acceder al enchufe.
• Este acondicionador de aire solo puede usarse en entornos domésticos. No está pensado para su uso en áreas comerciales.
• Deje un espacio de al menos 30 cm alrededor del aparato y asegúrese de que la superficie del suelo es lisa y plana. No utilice el acondicionador de aire en un entorno húmedo.
• Mantenga la entrada y salida de aire limpias y sin obstrucciones.
• Durante el uso, cierre las puertas y ventanas de la estancia para mejorar el efecto de frío.
• Disponga el aparato sobre una superficie lisa y plana para evitar ruidos excesivos y vibraciones.
• Este aire acondicionado incorpora ruedas. Las ruedas deben deslizarse sobre una superficie lisa y plana.
• No coloque el aparato cerca de escaleras o pasos.
• No incline ni dé la vuelta al acondicionador de aire. Si el aparato no funciona normalmente, desconecte la alimentación inmediatamente y póngase en contacto con el distribuidor para evitar cualquier peligro. Evite la luz directa del sol.

Eliminación de este equipo y las pilas

• SI DESEA ELIMINAR ESTE EQUIPO O SUS PILAS, NO UTILICE EL CONTENEDOR DE BASURA NORMAL Y NO ECHE EL EQUIPO AL FUEGO.
• Los equipos eléctricos y electrónicos, y las pilas usadas siempre se deben recoger y registrar POR SEPARADO, de conformidad con la legislación local.
• La recolección selectiva fomenta un tratamiento respetuoso con el medio ambiente, el reciclaje de materiales y la minimización de la eliminación definitiva de los residuos. Una ELIMINACIÓN INADECUADA puede resultar perjudicial para la salud de los seres humanos, como para el medio ambiente debido a determinadas sustancias. Lleve los EQUIPOS USADOS a un lugar de recolección local, habitualmente municipal, si estuviera disponible.
• Retire las PILAS USADAS del equipo y llévelas a una instalación de recogida de pilas (normalmente un establecimiento en el que se vendan pilas).
• Si tiene dudas sobre la eliminación, póngase en contacto con sus autoridades locales o con su distribuidor y pregunte acerca del método de eliminación correcto.
• ÚNICAMENTE PARA LOS USUARIOS DE LA UNIÓN EUROPEA Y DE OTROS PAÍSES; POR EJEMPLO NORUEGA Y SUIZA:
• Su participación en la recogida selectiva es requerida por ley.
• El símbolo anterior aparece en los equipos eléctricos y electrónicos y en las baterías (o en el embalaje) para recordar a los usuarios esta circunstancia. Si aparecen «Hg» o «Pb» bajo del símbolo, la batería contiene trazas de mercurio (Hg) o plomo (Pb), respectivamente.
• Los usuarios de VIVIENDAS PRIVADAS deben usar las instalaciones existentes para la eliminación de equipos y pilas usadas. Las baterías se recogen en los puntos de venta. La retirada es gratuita.
• Si el equipo se hubiera usado CON FINES COMERCIALES, póngase en contacto con su distribuidor de SHARP, que le informará sobre la recogida. Es posible que deba hacerse cargo de los costes derivados de este proceso. Los centros de recogida locales pueden que acepten los equipos de pequeño tamaño (y en cantidades pequeñas). Para España: póngase en contacto con el sistema de recolección establecido o con su autoridad local para obtener información sobre la recolección de productos usados.
• En la mayor parte de los países de la UE se regula la eliminación de las pilas

por ley. El símbolo de reciclaje aparece en el equipo eléctrico, el embalaje y las pilas para recordar a los usuarios que eliminen estos elementos de forma correcta. Se solicita a los usuarios que utilicen las instalaciones de retorno existentes para los equipos usados. Póngase en contacto con su distribuidor y con las autoridades locales para obtener más información.

Declaración de CE y de CA del Reino Unido:

• El dato completo de la declaración de conformidad de la UE está disponible en el enlace www.sharpconsumer.com. Una vez en la página, entre en la sección de descarga de su modelo y seleccione «Declaración CE».

www.sharpconsumer.com/contact/

www.sharpconsumer.com/support/

Para cuestiones de servicios diríjase a www.sharpconsumer.com/contact/ y para conocer sus derechos de garantía, diríjase a www.sharpconsumer.com/support/ o póngase en contacto con el establecimiento en el que compró el producto.

Las declaraciones de conformidad están disponibles en www.sharpconsumer.com/documents-of-conformity/

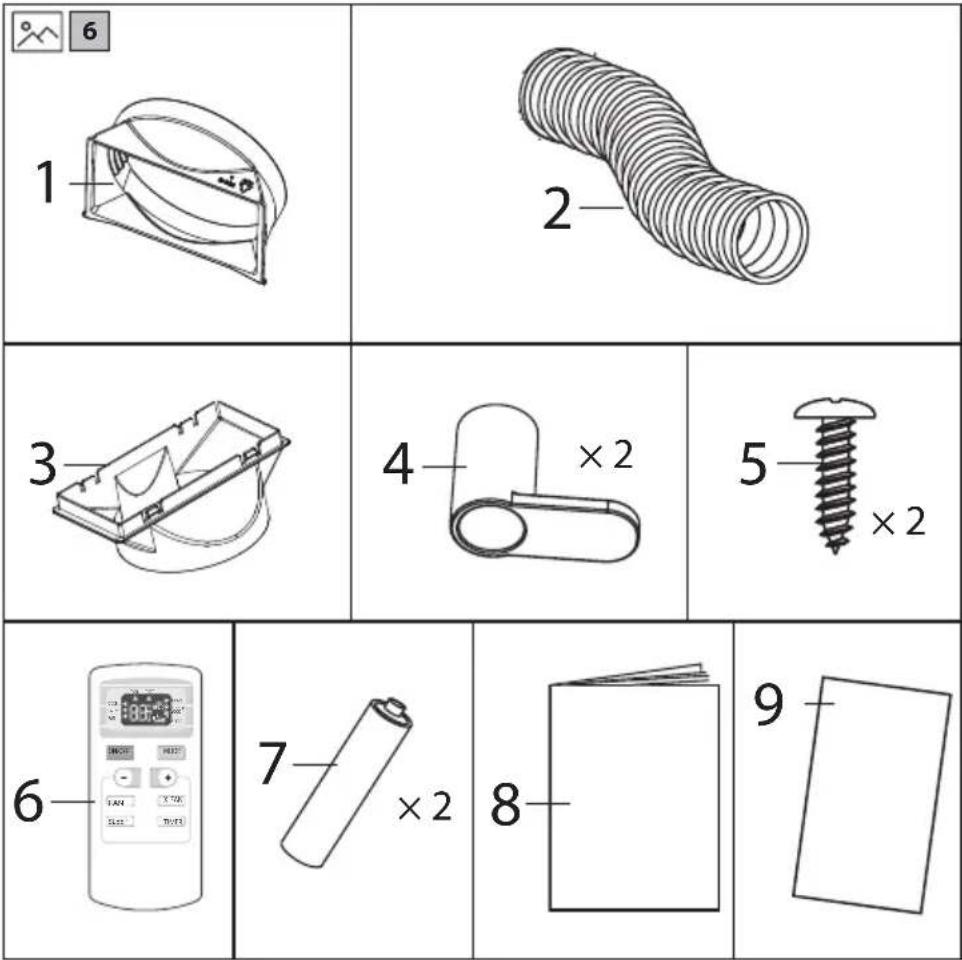

Contenidos de la caja

NOTA

• Compruebe si los accesorios están disponibles antes de la instalación.

Consulte las imágenes 6 de la página 2.

1. Junta (×1)
2. Tubo de descarga de calor (×1)
3. Sujetador posterior (×1)
4. Enganches para sujetar el cable (×2)
5. Tornillos (×2)
6. Mando a distancia (×1)

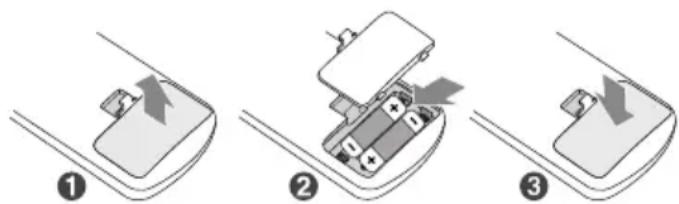

7. Pilas AAA 1,5 V R03 (×2)
8. Manual de instrucciones (×1)
9. Tarjeta de garantía (×1)

Nombre de las piezas

Consulte las imágenes 2 de la página 1.

1. Panel de control
2. Receptor de señal
3. Lama guía
4. Asas
5. Filtro 6. Junta
6. Tubo de descarga de calor
7. Sujetador posterior
8. Cable de alimentación

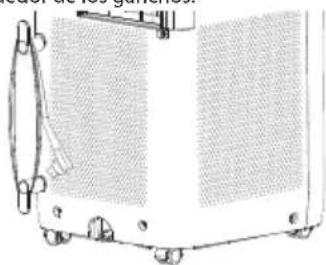

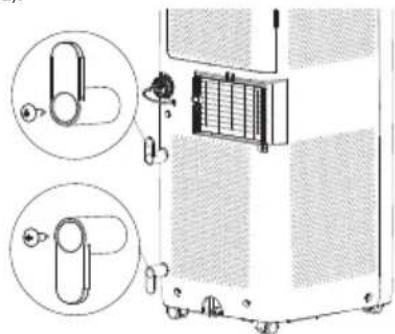

9. Ganchos para sujetar el cable
10. Orificio de drenaje inferior
11. Ruedas

AVISO: Algunos accesos de instalación no se pueden eliminar.

Panel de control

Consulte las imágenes de la página 1. 1. Indicador de velocidad del ventilador 2. Botón +/- 3. Panel de visualización 4. Botón FAN (Ventilador) 5. Botón SLEEP (Noche) 6. Indicador de noche 7. Botón ON/OFF (Encender/apagar) 8. Botón TIMER (Temporizador) 9. Indicador del temporizador 10. Botón MODE (Modo) 11. Indicador del modo de frío 12. Indicador del modo de secado 13. Indicador del modo de ventilador

NOTA:

• Tras conectar la alimentación, el acondicionador de aire emitirá un sonido. Tras ello, deben utilizar el acondicionador de aire sirviéndose del panel de control.
• Al encender el aparato, este emitirá un sonido cada vez que se pulse un botón. Al pulsar un botón, se encenderá o apagará la luz asociada.
• Cuando el aparato está apagado, la pantalla también se apagará. Cuando se encienda la pantalla del panel de control, se mostrará la temperatura establecida.

Funcionamiento del panel de control

Botón ON/OFF (Encender/apagar)

Pulsar este botón permite encender y apagar el acondicionador de aire.

Botón + / -

En el modo de frío pulse el botón «+» o «-» para aumentar la temperatura en intervalos de 1°C . El rango de temperaturas que permite el aparato es de 16°C a 30°C . En el modo de secado o ventilador, estos botones no funcionan.

Botón FAN (Ventilador)

Pulse este botón y la velocidad del ventilador cambiará a: velocidad baja >> velocidad media >> velocidad alta >> ventilador automático

Botón MODE (Modo)

Pulse este botón y el modo cambiará de la siguiente forma:

COOL (Frío) >> DRY (Secar) >> FAN (Ventilador)

COOL: en este modo se iluminará el indicador del modo de frío.

La pantalla mostrará la temperatura establecida.

El rango de temperaturas que permite el aparato es de 16°C a 30°C

DRY: en este modo se iluminará el indicador del modo de secado.

La pantalla no muestra nada.

FAN: en este modo solo funciona el ventilador. Se iluminará el indicador del modo de ventilador. La pantalla no muestra nada.

Botón SLEEP (Noche)

• Pulse el botón SLEEP (Noche) para entrar en el modo de noche.
• Si la unidad funciona en modo de frío, después de que el modo de noche se inicia, la temperatura preajustada aumenta un 1°C en el lapso de una hora; la temperatura preajustada aumenta a 2°C en el lapso de dos horas y entonces la unidad funciona a esta temperatura todo el tiempo.
• La función de noche no está disponible en el modo de ventilador o el modo de secado. Si se ha activado la función de noche, el indicador superior mantendrá el estado de visualización.
• El modo de noche se puede usar con la función de temporizador de desconexión.

Botón TIMER (Temporizador)

• Cuando se establece el temporizador en modo apagado, funciona como temporizador de conexión. Cuando se establece el temporizador en modo encendido, funciona como temporizador de desconexión. Tenga en cuenta que el temporizador de conexión y el temporizador de desconexión no se pueden activar simultáneamente.
• Pulse el botón del temporizador para activar el modo de ajuste del temporizador. En el modo de temporizador, utilice los botones - y + para seleccionar el tiempo en intervalos de 0,5 horas. Cuando la pantalla muestra 10 horas, los botones - y + se establecerán en intervalos de una hora. Tras establecer la duración, vuelva a pulsar el botón del temporizador para confirmar el ajuste.
• Si el temporizador de conexión está establecido, la unidad empezará a funcionar cuando el tiempo fijado haya transcurrido. Si el temporizador de desconexión está establecido, tras fijarlo, la pantalla del temporizador será sustituida por la temperatura transcurridos cinco segundos.
• Para detener el temporizador, pulse de nuevo el botón del temporizador.

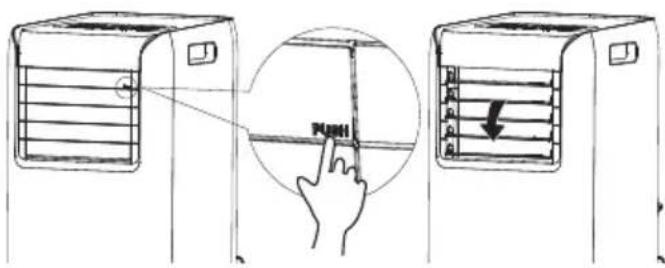

Apertura de la lama

• Pulse la lama inferior donde aparece la palabra «PUSH» (Empujar). Esta acción abrirá la lama guía. Utilice esta lama siempre con la unidad en marcha.
• Para permitir el máximo flujo de aire, se sugiere abrir la lama guía de aire a la posición máxima.

Mando a distancia

Botones del mando a distancia

Consulte las imágenes A de la página 1.

1. ON/OFF (Encendido/apagado)
2. MODE (Modo)
3. +/
4. FAN (Ventilador)
5. X-FAN (Ventilador extra)
6. SLEEP (Noche)
7. TIMER (Temporizador)

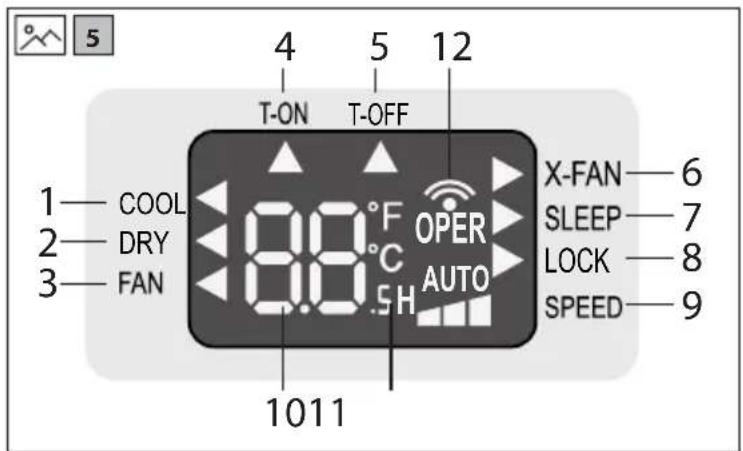

Pantalla del mando a distancia

Consulte las imágenes de la página 1.

1. COOL: modo de frío
2. DRY: modo de secado
3. FAN: modo de ventilador
4. T-ON: temporizador de conexión
5. T-OFF: temporizador de desconexión
6. X-FAN: ventilador extra
7. SLEEP: modo de noche
8. LOCK: bloqueo del aparato
9. SPEED: permite establecer la velocidad del ventilador
10. Ajustar la temperatura
11. Ajustar el tiempo
12. Enviar señal

Funciones del mando a distancia

NOTA:

• El mando a distancia puede tener más funcionalidad que el acondicionador de aire. Si se pulsa cualquier botón adicional, no tendrá efecto en el funcionamiento de la unidad.
• Cuando se conecta la alimentación (estado en espera), puede usar el acondicionador de aire a través del mando a distancia.
• Con la unidad encendida, cada vez que pulse el botón del mando a distancia, el icono de la pantalla del mando a distancia parpadeará una vez. Si el acondicionador de aire emite un sonido, eso significa que se ha enviado la SEÑAL.
• Con la unidad encendida, la temperatura establecida se muestra en el mando a distancia (si la luz de la pantalla de la unidad interior está encendida, se muestra el icono correspondiente). Si la unidad está encendida, se muestran los iconos de las funciones activadas en el mando a distancia.

Botón ON/OFF (Encender/apagar)

Pulse este botón para encender o apagar la unidad.

Botón MODE (Modo)

Si pulsa este botón una vez, podrá seleccionar el modo requerido como se indica abajo. (Se encenderá el icono correspondiente «» tras seleccionar el modo):

COOL (Frío) DRY (Secar) FAN (Ventilador)

• Si se selecciona COOL (Frío), el acondicionador de aire funciona en el modo de frío. Pulse el botón + o - para ajustar la temperatura. Pulse el botón FAN (Ventilador) para ajustar la velocidad del ventilador.
• Si se selecciona DRY (Secar), el acondicionador de aire funciona con el ventilador a baja velocidad en modo de secado y la velocidad del ventilador no se puede ajustar.
• Si se selecciona FAN (Ventilador), el acondicionador de aire solo funcionará en el modo de ventilador. Pulse el botón FAN (Ventilador) para ajustar la velocidad del ventilador.

Boton +/-

• Pulsar el botón + o - aumentará o reducirá la temperatura establecida en intervalos de 1°C. Si mantiene pulsado el botón + o - durante dos segundos, la temperatura establecida en el mando a distancia cambiará rápidamente. (La temperatura no puede ajustarse en el modo automático).
• Si se establece el modo de temporizador de conexión o el temporizador de desconexión, pulse el botón + o - para ajustar el tiempo. (Consulte el botón TIMER para ver los detalles)

Botón FAN (Ventilador)

• Pulsar este botón permite seleccionar la velocidad del ventilador: AUTOMÁTICA, VELOCIDAD 1 ( ), VELOCIDAD 2 ( ), VELOCIDAD 3 ( ).

NOTA:

• En el modo de velocidad automática, el acondicionador de aire seleccionará la velocidad del ventilador adecuada automáticamente en función de la temperatura ambiente.
• La velocidad del ventilador no se puede ajustar en el modo de secado

Botón X-FAN (Ventilador extra)

• Pulse este botón en modo de frío o calor para iniciar la función de ventilador extra. Vuelva a pulsarlo para cancelar el ventilador extra.
• En el modo de velocidad automática, el acondicionador de aire seleccionará la velocidad del ventilador adecuada automáticamente en función de la temperatura ambiente.
• La velocidad del ventilador no se puede ajustar en el modo de secado
• Cuando la función X-FAN (Ventilador extra) está activada, si el acondicionador de aire está apagado, el ventilador seguirá funcionando a baja velocidad durante un tiempo para eliminar el agua residual dentro del conducto de aire.
• Durante el uso de la función X-FAN (Ventilador extra), pulse el botón X-FAN para desactivar la función X-FAN. El ventilador interno deja de funcionar inmediatamente.

Botón SLEEP (Noche)

• Pulse el botón SLEEP (Noche) para entrar en el modo de noche. Si el acondicionador de aire funciona en modo de frío, después de que el modo de noche se inicia, la temperatura preajustada aumenta 1 °C en el lapso de una hora; la temperatura preajustada aumenta a la probabilidad de ocurrencia.
• La función de noche solo está disponible para el modo de frío. La función de noche se puede establecer hasta la temporización de desconexión.

Botón TIMER (Temporizador)

• Con la unidad encendida, pulse este botón para ajustar el temporizador de desconexión. Los iconos T-OFF y H parpadearán. En los cinco segundos siguientes, pulse el botón + o - para ajustar el tiempo del temporizador de desconexión. Pulsar el botón + o - una vez aumentará o reducirá el tiempo en 0,5 horas. Si mantiene pulsado el botón + o - durante 2 segundos, el tiempo cambiará rápidamente. Suelte el botón cuando se alcance el tiempo establecido deseado. A continuación, pulse el botón TIMER para confirmar los cambios. Los iconos T-OFF y H dejarán de parpadear.
• Con la unidad apagada, pulse este botón para ajustar el temporizador de conexión. Los iconos T-ON y H parpadearán. En los siguientes cinco segundos, pulse el botón + o - para ajustar el tiempo del temporizador de conexión. Pulsar el botón + o - una vez aumentará o reducirá

el tiempo en 0,5 horas. Si mantiene pulsado el botón + o - durante dos segundos, el tiempo cambiará rápidamente. Suelte el botón cuando se alcance el tiempo establecido deseado. A continuación, pulse el botón TIMER para confirmar los cambios. Los iconos T-ON y H dejarán de parpadear.

• Cancelación de la función del temporizador: si la función del temporizador está activada, pulse el botón TIMER (Temporizador) una vez para ver el tiempo restante. En los siguientes cinco segundos, vuelva a pulsar el botón TIMER (Temporizador) para cancelar esta función.
• El temporizador de conexión y desconexión no se puede establecer a la vez.

NOTA:

• El rango de ajustes de tiempo es de 0,5 a 24 horas.
• El intervalo entre dos cambios no puede superar los cinco segundos. De lo contrario, el mando a distancia saldrá del estado de ajuste.

Funciones mediante combinaciones de botones

Función de bloqueo para niños

Pulsar los botones + y - simultáneamente permite activar y desactivar la función de bloqueo para niños. Cuando se inicia la función de bloqueo para niños, se activa el indicador de bloqueo para niños del mando a distancia. Si utiliza el mando a distancia, este no enviará señales.

Esta función solo se puede usar con el mando a distancia. Los botones de la unidad en sí no se pueden bloquear.

Función de cambio de visualización de la temperatura en la pantalla. En estado apagado, pulse el botón - y el botón MODE (Modo) simultáneamente para cambiar entre °C y °F.

Función de iluminación

Puede activar o desactivar la luz del panel de control de la unidad. En estado apagado o encendido, dirija el mando a distancia al receptor de la señal de la unidad y mantenga pulsados los botones + y FAN (Ventilador) simultáneamente durante tres segundos para encender o apagar la luz.

Instalación de las pilas

1. Pulse y deslice la tapa posterior para abrir el compartimento de las pilas del mando a distancia.
2. Inserte dos pilas de tipo AAA (1,5 V) (incluidas). Asegúrese de que los extremos (+) y (-) de las pilas coinciden con las polaridades (+) y (-) indicadas en el compartimento de las pilas.
3. Cierre la tapa de la batería.

NOTA:

• Durante el funcionamiento, dirija la señal del mando a distancia a la ventana de recepción de la unidad interior.
• La distancia entre la señal del mando a distancia y la ventana de recepción de la unidad interior no debe ser superior a ocho metros y no debe haber obstáculos entre medias.

- La señal puede verse fácilmente afectada si hay fluorescentes encendidos o teléfonos inalámbricos; en estos casos, acerque el mando a distancia al aparato para asegurarse de un funcionamiento correcto. - Utilice pilas del mismo modelo cuando las antiguas se agoten. - Cuando no vaya a usar la unidad durante un periodo prolongado de tiempo, extraiga las pilas del mando a distancia. - Si la pantalla del mando a distancia no se ve bien o no muestra nada, sustituya las pilas.

Limpieza y mantenimiento

ADVERTENCIA

• Antes de limpiar el acondicionador de aire, apague el aparato y desconecte su enchufe de la corriente para evitar el riesgo de descargas eléctricas.
• No lave el acondicionador de aire con agua para evitar el riesgo de descargas eléctricas.
• No utilice líquidos volátiles (como disolventes o gas) para limpiar el acondicionador de aire. De lo contrario, la superficie podrá resultar dañada.
• No utilice detergente líquido ni corrosivo para limpiar el aparato, y no aplique agua ni ningún otro líquido sobre él. De lo contrario, los componentes de plástico podrían resultar dañados o incluso producirse una descarga eléctrica.

Limpieza de la carcasa exterior y de la rejilla

Limpieza de la carcasa exterior:

Si la superficie de la carcasa exterior contiene polvo, utilice un paño suave para limpiarlo.

Si la carcasa exterior está muy sucia (por ejemplo, por grasa), utilice un detergente neutro para limpiarla.

Limpieza de la rejilla:

Para limpiar la rejilla en sí, utilice un cepillo suave.

Limpieza del filtro

(No toque los álabes para evitar lesiones).

1. Retire el filtro

Pulse el cierre como se muestra en la figura y retire el filtro;

1. Limpie el filtro

Utilice un aspirador o agua para limpiar el filtro. Si el filtro está muy sucio (con grasa, por ejemplo), utilice agua caliente a una temperatura de 40°C con detergente neutro disuelto para limpiar y sitúe la unidad a la sombra para que se seque.

1. Instale el filtro

Tras limpiar el filtro y dejar que se seque, asegúrese de montarlo correctamente.

NOTA

• El filtro debe limpiarse aproximadamente una vez cada tres meses. Si el entorno de uso presenta mucho polvo, puede aumentar la frecuencia de limpieza.
• No seque el filtro con una fuente de calor directa o un secador de pelo. De lo contrario, podría deformarse o incendiarse.

Limpie el tubo de descarga de calor

Retire el tubo de descarga de calor del acondicionador de aire, límpielo, séquelo y vuelva a instalarlo. (Para el método de instalación, consulte las instrucciones de la sección «Instalación del tubo de descarga de calor»).

Verificaciones antes de la temporada de uso

• Compruebe que las entradas y salidas de aire no están bloqueadas.
• Compruebe que el enchufe y la toma de corriente están en buenas condiciones.
• Compruebe que el filtro está limpio.
• Compruebe que el mando a distancia tiene pilas.
• Compruebe que la junta, el brazo de la ventana y la tubería de descarga de calor están correctamente instalados.
• Compruebe que el tubo de descarga de calor no presenta daños.

Verificación después de la temporada de uso

1. Desconecte el aparato de la corriente.
2. Limpie el filtro y la carcasa exterior.
3. Retire el polvo y los elementos extraños del acondicionador de aire.
4. Elimine el agua acumulada en el chasis (consulte la sección «Eliminación del agua recogida» para obtener más detalles).
5. Compruebe si los soportes de ventana están dañados.
6. En caso afirmativo, póngase en contacto con el distribuidor.

Almacenamiento durante un largo periodo de tiempo

Si no va a utilizar el acondicionador de aire durante un largo periodo de tiempo, siga los pasos que se indican a continuación para garantizar su buen funcionamiento.

• Asegúrese de que no se acumula agua en el chasis y de retirar el tubo de descarga de calor.
• Extraiga el enchufe y enrolle el cable de alimentación.
• Limpie el acondicionador de aire y embálelo bien para evitar la entrada de polvo.

Aviso sobre recuperación

• Parte de los elementos de embalaje son reciclables. Elimínelos de acuerdo con su proveedor de reciclaje local.
• Si desea desechar el acondicionador de aire, póngase en contacto con la autoridad local o con el centro de servicios.

Resolución de problemas

Antes de avisar al servicio técnico, consulte la siguiente tabla de resolución de problemas, ya que es posible que el problema no se deba a una avería de la unidad principal.

El acondicionador de aire no funciona

Causa/acción

¿Corte de corriente? / Espere hasta que se recupere la corriente. - ¿Está el enchufe suelto? / Vuelva a introducirlo en la toma. - ¿El conmutador de aire no funciona o el fusible se ha quemado? / Diríjase a un profesional para que sustituya el conmutador de aire o el fusible. - ¿El circuito presenta una avería? / Diríjase a un profesional para que sustituya el circuito. - ¿Se reinicia la unidad tras detenerse inmediatamente? / Espere tres horas y vuelva a encender la unidad.

Ruido de flujo de agua

Causa/acción

• ¿Acaba de encender o apagar la unidad? Si se oye un ruido de flujo del refrigerante dentro del acondicionador de aire, es normal.

Refrigeración deficiente

Causa/acción

• ¿La potencia es demasiado baja? / Espere a que se recupere la tensión.
• ¿Está el filtro de aire demasiado sucio? / Limpie el filtro de aire.
• ¿Se ha establecido la temperatura correcta? / Ajuste la temperatura. ¿Hay puertas y ventanas abiertas? / Cierre las puertas y las ventanas.

El acondicionador de aire no recibe señales del mando a distancia o el mando a distancia no responde.

Causa/acción

• ¿Está sometida la unidad a demasiadas interferencias (como presión estática o tensión inestable)? / Retire el enchufe y espere unas tres horas antes de volverlo a enchufar. A continuación, encienda la unidad.
• ¿El mando a distancia se encuentra fuera del área de recepción? / El área de recepción para que el mando a distancia funcione es de ocho metros. No exceda esta distancia.
• ¿Existen obstáculos entre el mando a distancia y la unidad? / Retire los obstáculos.
• ¿La reacción de la unidad a las órdenes del mando a distancia es lenta? / Compruebe las pilas del mando a distancia. Si la potencia es baja, sustituya las pilas.
• ¿Hay un fluorescente en la estancia? / Acerque el mando a distancia al acondicionador de aire. Apague el fluorescente y vuelva a intentarlo.

Crujidos

Causa/acción

• ¿Se acaba de encender o apagar la unidad? / El panel puede dilatarse o contraerse por efectos de la temperatura, lo cual puede causar sonidos de fricción.

Se escuchan ruidos anormales durante el funcionamiento

Causa/acción

• ¿Sufre la unidad interferencias causadas por truenos, aparatos de radio, etc.? / Desconecte la unidad de la corriente, vuelva a conectarla y enciéndala.

Olores

Causa/acción

• ¿Se percibe un olor extraño en la estancia, como a humo de cigarrillos, muebles, etc.? / Elimine la fuente de mal olor y limpie el filtro.

No sale aire del acondicionador de aire

Causa/acción

• ¿Está bloqueada la entrada o la calidad del aire? / Elimine los obstáculos.
• El ventilador de la unidad dejará de funcionar cuando se alcance la temperatura establecida.

• ¿Funciona la unidad en el modo automático? / La temperatura no puede ajustarse en el modo automático. ¿Supera la temperatura requerida el rango de ajuste de la temperatura? / El rango de ajuste de temperatura es de 16°C a 30°C
• ¿Acaba de encender o apagar la unidad? / Si oye un ruido de flujo del refrigerante dentro del acondicionador de aire, es normal.

Códigos de error

En la pantalla pueden aparecer indicadores de error. Si así fuera, siga la acción pertinente como se indica a continuación:

F1,F2,F4,F0:

Póngase en contacto con profesionales cualificados para que revisen el equipo.

E8,H3

1. Compruebe que la unidad no se encuentra en un entorno de alta temperatura y alta humedad; si la temperatura ambiente es demasiado alta, apague la unidad y enciéndala para utilizarla cuando la temperatura ambiente se sitúe por debajo de 35°C
2. Compruebe si algunos objetos bloquean el evaporador y el condensador; si así fuera, retire los objetos, apague la unidad y vuelva a ponerla en marcha.
3. Si el fallo no desaparece, póngase en contacto con el servicio técnico.

H8

1. Drene el agua del interior del chasis.
2. Si el número H8 no desaparece, póngase en contacto con el distribuidor para mantener la unidad.

ADVERTENCIA

• Si ocurre alguno de los fenómenos enumerados a continuación, apague el acondicionador de aire, desconecte la corriente de inmediato y póngase en contacto con el distribuidor cuanto antes.
• El cable de alimentación se sobrecalienta o está dañado.
• Sonido anómalo durante el funcionamiento.
• Olores

Fuga de agua

• No repare ni reajuste el acondicionador de aire personalmente.
• Si se utiliza el acondicionador de aire en un estado anormal, pueden producirse fallos, descargas eléctricas y peligros de incendio.

Precauciones de instalación

ADVERTENCIA

• Respete todos los códigos de conducta u ordenanzas.
• No utilice un cable dañado o no homologado.
• Tenga cuidado durante los procesos de instalación y mantenimiento. No utilice el aparato de forma incorrecta para evitar descargas eléctricas y accidentes.

Selección de la ubicación de la instalación

Requisitos básicos

La instalación de la unidad en los siguientes lugares puede provocar un mal funcionamiento del aparato. Si no se puede evitar, consulte al distribuidor local.

1. Ubicaciones con fuentes de calor de alta temperatura, vapores, gas inflamable o explosivo, u objetos volátiles que se encuentren en el aire.
2. Cualquier lugar con dispositivos de alta frecuencia (p. ej., máquina de soldar o equipos médicos).
3. Cerca de una zona costera.
4. Cualquier lugar con aceite o humo en el aire.
5. Cerca de gases sulfurosos.
6. Otros lugares con circunstancias especiales.
7. No instale el aparato en una estructura o base inestable o que se mueva (como un camión), o en un entorno corrosivo (como una planta química).

Requisitos para el acondicionador de aire

1. La entrada de aire debe situarse lejos de obstáculos y no deben colocarse objetos cerca de la entrada de aire. De lo contrario, el rendimiento del tubo de descarga de calor podrá verse afectado.
2. Seleccione un lugar donde el ruido y el aire de descarga de la unidad exterior no supongan una molestia para los vecinos.
3. Intente alejar todo lo posible el aparato de lámparas fluorescentes.
4. No instale el aparato en una sala de lavado.
5. No coloque el aparato cerca de escaleras o pasos.

Requisitos de conexión eléctrica

Precauciones de seguridad

1. Debe respetar la normativa de seguridad eléctrica al instalar la unidad.
2. Siga las normativas de seguridad locales y asegúrese de utilizar la corriente eléctrica correcta.
3. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, un servicio técnico autorizado o personas con cualificación similar para evitar situaciones peligrosas.
4. Conecte correctamente el cable bajo tensión, el cable neutro y el cable de conexión a tierra de la toma de corriente.
5. Asegúrese de desconectar la alimentación antes de realizar cualquier trabajo relacionado con la electricidad y la seguridad.
6. No conecte la alimentación antes de finalizar la instalación.
7. El acondicionador de aire es un aparato eléctrico de clase 1 y debe estar correctamente conectado a tierra. Asegúrese de que la conexión a tierra sea siempre adecuada. De lo contrario, se podrían producir descargas eléctricas.
8. El cable amarillo y verde del acondicionador de aire es el cable de conexión a tierra y no se puede utilizar para otros fines.
9. La resistencia de la conexión a tierra debe cumplir con la normativa local sobre seguridad eléctrica.
10. El aparato debe instalarse siguiendo la normativa nacional pertinente aplicable a instalaciones eléctricas.

Instalación de los ganchos para sujetar el cable de alimentación

Fije los ganchos para sujetar el cable de alimentación en la parte posterior de la unidad con tornillos (la dirección de los ganchos se muestra en la figura).

Sujete el cable alrededor de los ganchos.

Drenaje de agua

• Para que el aparato rinda al máximo, se recomienda drenar el agua cuando se usa la unidad en modo de frío.
• Se recomienda usar el orificio de drenaje intermedio para drenar el agua cuando se usa la unidad en modo de secado.
• Para drenar el agua desde el orificio de drenaje inferior cuando la pantalla muestre H8.

Método de drenaje

1. Drene el agua desde el orificio de drenaje inferior: - Apague la unidad y extraiga el enchufe de la toma. - Sitúe un contenedor de agua debajo del orificio de drenaje inferior o mueva el aparato para colocarlo en un lugar donde pueda drenar. - Retire el tapón de goma del orificio de drenaje inferior para drenar el agua. - Tras completar el drenaje, inserte el tapón de goma. - Pulse el botón de encendido/apagado para reiniciar el aparato.

2. Drene el agua del orificio de drenaje intermedio

NOTA

• El agua se puede vaciar automáticamente en un drenaje de suelo fijando una manguera interna de 13 cm.
• Retire el tapón de drenaje continuo girándolo hacia la izquierda y extrayendo el tope de goma de la boquilla.

1. Inserte una manguera de 13 cm de diámetro (no suministrada) al conector de drenaje.

ATENCIÓN:

• Si desea usar la opción de drenaje continuo del orificio intermedio, coloque la unidad en una superficie nivelada y asegúrese de que la manguera no presente ninguna obstrucción y se dirige hacia abajo. Si la unidad se coloca en una superficie no nivelada o inadecuada, la instalación de la manguera puede ocasionar que el chasis se llene de agua y que el aparato se apague. Vacíe el agua del chasis si el aparato se apaga, y compruebe la ubicación de la unidad y la colocación adecuada de la manguera.

Instalación del tubo de descarga de calor

Instale el tubo de descarga de calor

1. Gire la junta A y el sujetador posterior hacia la derecha en los dos extremos del tubo de descarga de calor.

1. Inserte la junta A del tubo de descarga de calor en la ranura hasta que oiga un chasquido.

1. Dirija el tubo de descarga de calor hacia el exterior.

Nota sobre la instalación del tubo de descarga de calor

Para mejorar la eficacia de enfriado, el tubo de descarga de calor debe ser lo más corto posible y no debe curvarse para garantizar una calidad fluida del calor.

Se sugiere disponer el tubo de descarga como se indica en la figura.

El tubo de descarga se puede instalar en función de los requisitos del usuario. La instalación que se ilustra abajo debe evitarse, ya que podría dar lugar a escapes no uniformes.

• Si la longitud del tubo de descarga de calor es inferior a un metro, se recomienda utilizar un tubo de la menor longitud posible.
• Al instalar el tubo debe disponerse de la forma más recta posible. No amplíe la longitud del tubo ni lo conecte a otro tubo de descarga de calor.

Prueba de funcionamiento

• Conecte el aparato a la alimentación y pulse el botón de apagado/encendido del mando a distancia para encender la unidad.
• Pulse el botón de modo para seleccionar la función automática, frío, secado o ventilador, y compruebe que la unidad funciona con normalidad.
• Si la temperatura se sitúa por debajo de 16 °C, la unidad no se puede configurar en modo de frío.

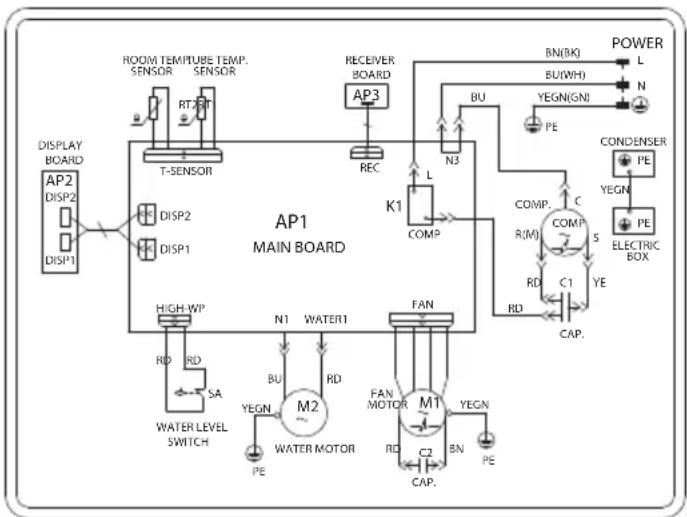

Diagrama de cableado

El diagrama eléctrico está sujeto a cambios sin previo aviso. Consulte el incluido en la unidad.

UL-C09EA-W

Manual del especialista

Requisitos relacionados con las competencias del personal de mantenimiento (las reparaciones solo deben ser realizadas por especialistas).

1. Cualquier persona involucrada en el trabajo o acceso al circuito del refrigerante debe contar con una certificación actual válida emitida por una autoridad de evaluación acreditada, que autorice su competencia para manipular refrigerantes de forma segura de acuerdo con una especificación de evaluación sectorial reconocida.
2. Las áreas de servicio solo deben llevarse a cabo siguiendo las recomendaciones del fabricante del equipo. Los problemas de mantenimiento y reparación que requieran la intervención de otro personal cualificado deben llevarse a cabo bajo la supervisión de una persona especializada en el uso de refrigerantes inflamables.

Trabajo de preparación de la seguridad

En la siguiente tabla se muestra la cantidad máxima de energía de refrigerante.

(Nota: Consulte la placa de identificación para la cantidad de carga del gas R290).

Área de la estancia (m2) 4 11	15
Carga maxima (kg) <0,152 0,225 0,304

Antes de empezar a trabajar en sistemas que contengan refrigerantes inflamables, se requiere la realización de comprobaciones de seguridad para minimizar el riesgo de ignición. Para obtener detalles del sistema de refrigeración, se deben seguir las precauciones indicadas a continuación al trabajar en el sistema.

Procedimiento de trabajo

El trabajo se debe llevar a cabo aplicando un procedimiento controlado a fin de minimizar el riesgo asociado a la presencia de gases inflamables o vapor cuando se trabaja.

Área general de trabajo

Todo el personal de mantenimiento y otras personas que trabajen en el área deben ser informadas de la naturaleza del trabajo que se está llevando a cabo. Se debe evitar el trabajo en espacios confinados. Se debe delimitar

el área alrededor del espacio de trabajo. Asegúrese de que las condiciones del área son seguras mediante el control del material inflamable.

Verificación de presencia de refrigerante

Presencia de un extintor de incendios

Si se van a llevar a cabo trabajos con fuentes de calor en el equipo de refrigeración o cualquier parte asociada, deben existir equipos de extinción de incendios adecuados a mano. Mantenga un extintor de incendios de CO2 o de espuma en las inmediaciones del área de carga.

Evitar las fuentes de ignición

Ninguna persona que lleve a cabo trabajos relacionados con el sistema de refrigeración que impliquen exposición a cualquier trabajo con tubería debe utilizar fuentes de ignición que de alguna forma pueda dar lugar al riesgo de fuego o explosión.

Todas las posibles fuentes de ignición, incluido el humo de cigarrillos, deben mantenerse suficientemente lejos del lugar de instalación, reparación, retirada y eliminación, durante las tareas en las que el refrigerante pueda liberarse al espacio circundante. Antes de realizar trabajos, debe revisarse el área alrededor del equipo para garantizar que no existen peligros de incendio o ignición. Se deben disponer señales de Prohibido fumar.

Área ventilada

Asegúrese de que el área está abierta o de que está adecuadamente ventilada antes de acceder al equipo o realizar trabajos con fuentes de calor. Se debe mantener la ventilación durante el periodo en el que se lleve a cabo el trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y expulsarlo preferentemente hacia el exterior.

Verificaciones del equipo de refrigeración

Cuando resulte necesario estar los componentes eléctricos, deben ser adecuados para su fin y deben ser de la asignatura correcta. Se deben seguir en todo momento las directrices de mantenimiento y servicios del fabricante.

Si tiene dudas, diríjase al departamento técnico del fabricante para recabar ayuda.

Se deben aplicar las siguientes comprobaciones en las instalaciones que usen refrigerantes inflamables:

• La energía de refrigerante real debe ser acorde al tamaño de la estancia en la que se van a instalar las piezas que contienen el refrigerante.
• La maquinaria y salidas de ventilación deben funcionar adecuadamente y no deben estar obstruidas;
• Si se está utilizando un circuito de refrigeración indirecto, deben comprobarse la presencia de refrigerante en el circuito secundario.
• Las etiquetas incluidas en el equipo deben seguir siendo visibles y legibles. Deben sustituirse las etiquetas y señales que resulten ilegibles.
• Los componentes y los tubos de ventilación se instalarán en una posición en la que es poco probable que resulten expuestos a una sustancia que pueda corroer los componentes con refrigerante, a menos que se hayan fabricado con materiales inherentemente resistentes a la corrosión o que estén adecuadamente protegidos contra esta.

Verificaciones de los dispositivos eléctricos

Los trabajos de reparación y mantenimiento sobre los componentes eléctricos deben incluir las comprobaciones de seguridad iniciales y los procedimientos de inspección de componentes. Si se produce un fallo que pueda comprometer la seguridad, no se deben conectar ninguna fuente eléctrica al circuito hasta que se resuelva la cuestión de forma satisfactoria. Si el fallo no se puede corregir inmediatamente, pero se debe seguir con la operación, ha de aplicarse una solución temporal adecuada. Se debe informar al propietario de esta circunstancia para que todas las partes estén informadas.

Comprobaciones de seguridad iniciales:

• Los capacitadores deben descargarse: esta operación debe realizarse de forma segura para evitar la posibilidad de que se produzcan chispas;
• Evitar la exposición de componentes eléctricos o cables durante la energía, recuperación o purga del sistema;
• Debe existir conexión a tierra en todo momento.

Reparaciones en los componentes sellados

Durante la reparación de componentes sellados, se deben desconectar todas las fuentes eléctricas de los equipos en los que se esté trabajando antes de retirar cualquier tapa sellada, etc. Si resultara necesario tener el suministro eléctrico del equipo durante los trabajos de servicio, se debe instalar algún mecanismo de detección de fugas en continuo bajo el estado del equipo.

Se debe prestar especial atención a lo siguiente para garantizar que al trabajar en componentes eléctricos los recubrimientos no se alteren de una forma que pueda afectar el nivel de protección. En este sentido, se deben incluir daños en los cables, número excesivo de conexiones, terminales que no sigan una asignación original, daños a los aislamientos, ajustes incorrectos de las conexiones, etc.

• Asegúrese de que el aparato está montado de forma segura.
• Asegúrese de que los sellos o los materiales de sellado no estén degradados hasta el punto de que no sirvan para el propósito de evitar el ingreso de entornos inflamables. Las piezas de repuesto deben corresponder con las especificaciones del fabricante.

NOTA:

El uso de sellante de silicona puede afectar a la eficacia de algunos tipos de equipos de detección de fugas. No es necesario aislar los componentes intrínsecamente seguros antes de trabajar en ellos.

Reparación de componentes intrínsecamente

seguros

No aplique cargas inductivas ni capacitivas permanentes al circuito sin asegurarse de que no excederán la tensión y la corriente permitida para el equipo en uso.

Los componentes intrínsecamente seguros son los únicos sobre los que se pueda trabajar con ellos en funcionamiento en presencia de un entorno inflamable. El aparato de pruebas debe estar ajustado al nivel correcto. Sustituya los componentes solo con piezas especificadas por el fabricante. El uso de piezas no homologadas podría dar lugar a la ignición del refrigerante en un entorno expuesto a una fuga.

Cableado

Compruebe que el cableado no está sometido a desgaste, corrosión, presión excesiva, vibración, bordes afilados u otros efectos ambientales adversos. En la verificación se deben tener en cuenta los efectos del envejecimiento y la vibración continua procedente de fuentes como compresores y ventiladores.

Detección de refrigerantes inflamables

No se deben utilizar en ninguna circunstancia fuentes potenciales de ignición para buscar y detectar fugas de refrigerante. No se debe utilizar una antorcha de haluro (ni ningún otro detector que utilice una llama descubierta).

Se consideran aceptables los siguientes métodos para detectar fugas en todos los sistemas de refrigerantes.

Se pueden utilizar detectores de fugas para detectar fugas de refrigerante, pero en caso de refrigerantes inflamables la sensibilidad puede no ser adecuada o pueda requerirse su recalibración. (El equipo de detección se calibra en un área que no contenga refrigerante). Asegúrese de que el detector no es una fuente potencial de ignición y que es adecuado para el refrigerante usado. El equipo de detección de fugas debe establecerse a un porcentaje del LIE del refrigerante y se calibra en función del refrigerante empleado y se debe confirmar el porcentaje adecuado de gas (25% como máximo).

El uso de fluidos de detección de fugas es adecuado con la mayor parte de refrigerantes, pero se debe evitar el uso de detergentes que contengan cloro, pues esta sustancia puede reaccionar con el refrigerante y corroer las tuberías de cobre.

Si se sospecha de una fuga, se deben eliminar o apagar todas las llamas descubiertas.

Si se detecta una fuga de refrigerante que requiera soldadura, se deben recuperar todo el refrigerante del sistema o aislarse (mediante válvulas de cierre) en una parte del sistema alejada de la fuga. En el caso de aparatos que contengan refrigerantes inflamables, se debe purgar con nitrógeno sin oxígeno tanto antes como durante el proceso de soldadura.

Eliminación y evacuación

Si se accede al circuito del refrigerante para realizar reparaciones o para cualquier otro fin, se deben aplicar procedimientos convencionales. Sin embargo, para los refrigerantes inflamables es importante seguir las prácticas recomendadas para el riesgo de inflamabilidad. Se debe respetar el siguiente procedimiento:

retirar el refrigerante; - purgar el circuito con gas inerte; - evacuar; - volver a purgar con gas inerte; - abrir el circuito mediante corte o soldadura.

La carga de refrigerante se debe recuperar en los cilindros de recuperación correctos. En el caso de aparatos que contengan refrigerantes inflamables, el sistema se purgará con nitrógeno sin oxígeno para garantizar la seguridad de la unidad. Este proceso puede que necesite aplicarse varias veces. No se debe utilizar oxígeno ni aire comprimido para purgar sistemas de refrigerante.

Para los aparatos que contengan refrigerantes inflamables, la purga se consigue interrumpiendo el vacío del sistema con nitrógeno sin oxígeno y continuando la acción de relleno hasta alcanzar la presión de trabajo, tras lo cual se debe ventilar el entorno y crear un vacío.

Este proceso debe repetirse hasta que no quede refrigerante en el sistema. Cuando se usa la carga final de nitrógeno sin oxígeno, el sistema se ventilará a la presión atmosférica a fin de permitir la realización de trabajos. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en las tuberías.

Asegúrese de que la salida de la bomba de vacío se encuentra lejos de cualquier fuente de ignición y de que existe ventilación.

Procedimientos de carga

Además de los procedimientos de carga convencionales, se deberán seguir los requisitos que se indican a continuación.

• Asegúrese de que no se produce contaminación al utilizar el equipo de energía. Las mangueras y las tuberías deben ser lo más cortas posibles para minimizar la cantidad de refrigerante que contienen.
• Se deben mantener los cilindros en posición vertical.
• Asegúrese de que el sistema de refrigeración está conectado a tierra antes de cargar el sistema con refrigerante.
• Etiquete el sistema cuando la carga se haya completado (si no estuviera ya etiquetado).
• Se debe prestar especial atención a no llenar en exceso el sistema de refrigeración.

Antes de cargar el sistema, se debe probar su presión con el gas de purga adecuado.

Se debe comprobar si el sistema presenta fugas al completar la carga y antes de ponerlo en servicio. Se debe realizar una prueba de fugas antes de abandonar el lugar de servicio.

Retirada del aparato

Antes de llevar a cabo este procedimiento, es esencial que el técnico esté completamente familiarizado con el equipo y sus características. Se recomienda recuperar de forma segura todos los refrigerantes. Antes de llevar a cabo la tarea, se debe tomar una muestra de aceite y de refrigerante por si resultan necesarios para análisis antes de volver a utilizar el

refrigerante recuperado. Es fundamental asegurar que existe alimentación eléctrica antes de iniciar la tarea.

a. Familiarícese con el equipo y su funcionamiento.

b. Aísle el sistema eléctricamente.

c. Antes de abordar el procedimiento, asegúrese de que:

• tiene a mano equipos de manipulación mecánica, si fuera necesario, para manejar los cilindros de refrigerante;
• está disponible todo el equipo de protección personal y se está utilizando de forma correcta;
• el proceso de recuperación es supervisado en todo momento por una persona especializada;
• el equipo de recuperación y los cilindros cumplen los estándares adecuados.

d. Evacúe el sistema de refrigeración, si es posible. e. Si el vacío no es posible, cree un colector de forma que el refrigerante pueda retirarse de varias partes del sistema. f. Asegúrese de que el cilindro se dispone sobre las balanzas antes de iniciar el proceso de recuperación. g. Ponga en marcha la máquina de recuperación siguiendo las instrucciones del fabricante. h. No rellene en exceso los cilindros. (La carga de líquido no debe superar el 80% de la capacidad). i. No supere la presión de trabajo máxima del cilindro, ni siquiera temporalmente. j. Cuando los cilindros se hayan llenado correctamente y el proceso se haya completado, asegúrese de que los cilindros y el equipo se retiran del lugar rápidamente y de que todas las válvulas de aislamiento del equipo están cerradas. k. El refrigerante recuperado no se cargará en otros sistemas de refrigeración a menos que se haya limpiado y comprobado.

Etiquetado

El equipo se etiquetará indicando que se ha retirado del servicio y que se ha vaciado el refrigerante. La etiqueta se fechará y se firmará. En el caso de aparatos que contienen refrigerantes inflamables, asegúrese de que no hay etiquetas en el equipo que indiquen que contiene refrigerantes inflamables.

Recuperación

Al retirar el refrigerante de un sistema, ya sea para tareas de servicio o de retirada de uso, se recomienda extraerlo de forma segura.

Al transferir el refrigerante a cilindros, asegúrese de que se utilizan los cilindros para la recuperación de refrigerante adecuados y de que se dispone del número correcto de cilindros para la energía total del sistema. Los cilindros previstos para su uso deben ser adecuados para la recuperación de refrigerante y estar etiquetados para el refrigerante concreto (es decir, deben utilizarse cilindros especiales para la recuperación de refrigerante). Los cilindros deben incorporar una válvula de alivio de presión y las válvulas de corte correspondientes en buen estado. Los cilindros de recuperación deben estar vacíos y, si es posible, refrigerados.

El equipo de recuperación debe estar en buen estado y venir acompañado de un juego de instrucciones para su correcto uso. Asimismo, debe ser adecuado para la recuperación de todos los refrigerantes pertinentes, incluidos, si corresponde, refrigerantes inflamables. Además, se debe disponer de un conjunto de básculas calibradas y en buen estado. Las mangueras deben estar con acoples de desconexión y estar en buen estado. Antes de utilizar la máquina de recuperación, compruebe que se encuentra en buen estado, que se ha mantenido de forma adecuada y que los componentes eléctricos asociados están correctamente sellados para evitar riesgo en caso de fuga de refrigerante. En caso de duda, consulte al fabricante.

El refrigerante recuperado debe devolverse al proveedor del refrigerante en el cilindro de recuperación correcto, y se debe organizar el aviso de transferencia de residuos. No mezcle los refrigerantes en las unidades de recuperación y especialmente no en los cilindros.

Si se deben eliminar los compresores o su aceite, asegúrese de que se evacúan a un nivel aceptable para garantizar que no quede refrigerante inflamable dentro del lubricante. El proceso de evacuación deberá realizarse

a cabo antes de devolver el compresor a los proveedores. Solo se debe utilizar calor eléctrico aplicado a la carcasa del compresor para acelerar este proceso. El proceso de drenaje del sistema debe realizarse de forma segura.

Especificaciones técnicas

Modelo UL-C09EA-W
Fuente de alimentación 220/240 V de CA 50 Hz
Clase de eficiencia enerética A
Consumo de electricidad en marcha (W) 1000
Consumo en modo de espera (W) 0,5
Capacidad de refrigeración 2600
Nivel de ruido (Alta) dB(A) 64
Flujo de aire (Alto/Medio/Bajo) (m3/h) 260/240/220
Intervalo de temperatura de funcionaerto	16 ~ 30
Tamañoapproximado de la sala (m2)	26
Capacidad de estanciaapproximada (m3)	65
Tamaño(An x Pr x Al en mm)	287 x 326 x 705
Peso (kg)	24,5
Diámetro externo del tubo de salute (mm) 142
Refrigerante	R290
Carga de refrigerante (g)	175

Las especificaciones están sujetas a cambios sin previo aviso.

Ambiente de funcionamiento:

• Antes de instalar, verifique que los accesorios estén disponibles.

Funcionamiento del panel de control.

Botón ON/OFF

Pulsar este botón enciende y apaga el aire acondicionado.

Botón ^+ /-

Limpiar el tubo de descarga de calor

Resolución de problemas

Ruido de agua corriente

Causa / Acción

Medidas de seguridad

Instalar el tubo de descarga de calor

1. Conduzca el tubo de descarga de calor hacia el exterior.

Nota sobre la instalación del tubo de descarga de calor.

Área general de trabajo

Procedimientos de carreamento
