BEDIENUNGSANLEITUNG AYC09EA SHARP

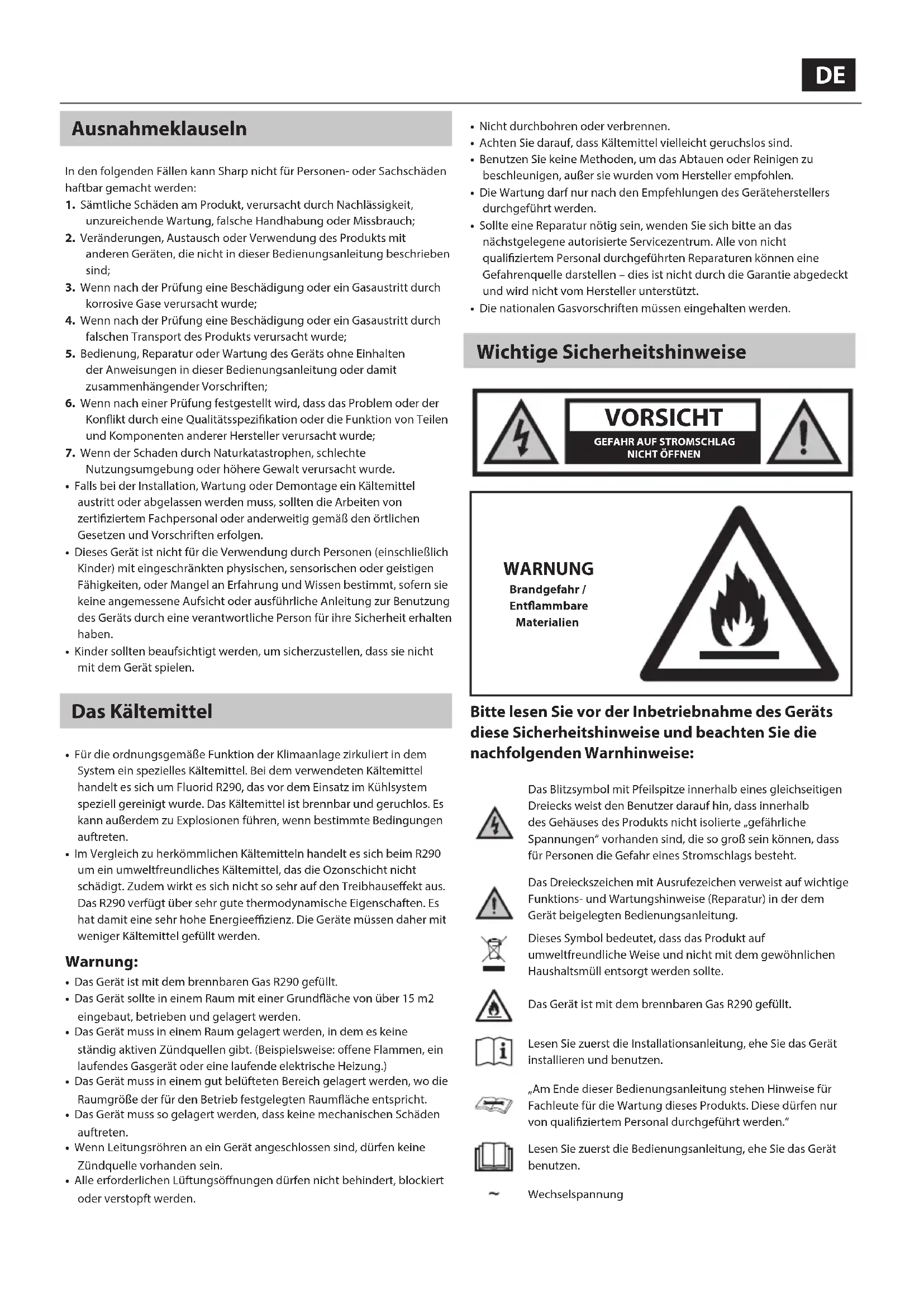

In den folgenden Fällen kann Sharp nicht für Personen- oder Sachschäden haftbar gemacht werden:

1. Sümttliche Schäden am Produkt, verursacht durch Nachlüssigkeit, unzureichende Wartung, falsche Handhabung oder Missbrauch;
2. Veränderungen, Austausch oder Verwendung des Produkts mit anderen Geräten, die nicht in dieser Bedienungsanleitung beschrieben sind;
3. Wenn nach der Prüfung eine Beschädigung oder ein Gasaustritt durch korrosive Gase verursacht wurde;
4. Wenn nach der Prüfung eine Beschädigung oder ein Gasaustritt durch falschen Transport des Produkts verursacht wurde;
5. Bedienung, Reparatur oder Wartung des Geräts ohne Einhalten der Anweisungen in dieser Bedienungsanleitung oder damit zusammenhängender Vorschriften;
6. Wenn nach einer Prüfung festgestellt wird, dass das Problem oder der Konflikt durch eine Qualitätsspezifikation oder die Funktion von Teilen und Komponenten anderer Hersteller verursacht wurde;
7. Wenn der Schaden durch Naturkatastrophen, schlechte Nutzungsumgebung oder höhere Gewalt verursacht wurde.
8. Falls bei der Installation, Wartung oder Demontage ein Kätemittel austritt oder abgelassen werden muss, sollen den Arbeitsen von zertifiziertem Fachpersonal oder anderweitig gemäß den örtlichen Gesetzen und Vorschriften erfolgen.
9. Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten, oder Mangel an Erfahrung und Wissen bestimmt, sofern sie keine angemessene Aufsicht oder ausfuhrliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person für ihre Sicherheit erhalten haben.
10. Kinder sollen den beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speilen.

Das Kältemittel

• Für die ordnungsgemäße Funktion der Klimaanlage zirkuliert in dem System ein spezielles Kaltemittel. Bei dem verwendeten Kaltemittel handelt es sich um Fluorid R290, das vor dem Einsatz im Kühlsystem speziell gereinigt wurde. Das Kaltemittel ist brennbar und geruchlos. Es kann außer dem zu Explosionen führen, wenn bestimmte Bedingungen auften.
• Im Vergleich zu herkömmlichen Kältemitteln handelt es sich beim R290 um ein umweltfreundliches Kältemittel, das die Ozonschicht nicht schädigt. Zudem wirkt es sich nicht so sehr auf den Treibhauseffekt aus. Das R290 verfügbar über sehr gute thermodynamische Eigenschaften. Es hat damit eine sehr hohe Energieeffizienz. Die Geräte müssenDMAHer mit weniger Kältemittel gefüllt werden.

Warning:

• Das Gerät ist mit dem brennbaren Gas R290 gefüllt.
• Das Gerät sollte in einem Raum mit einer Grundfläche von über 15 m2 eingebaut, betrieben und gelagert werden.
• Das Gerät muss in einem Raum gelagert werden, in dem es keine ständig aktiven Zündquellen gibt. (Beispiesweise: offene Flammen, ein laufendes Gaserät oder eine laufende elektrische Heizung.)
• Das Gerät muss in einem gut belufteten Bereich gelagert werden, wo die Raumgroße der für den Betrieb festgelegten Raumfläche entspricht.
• Das Gerät muss so gelagert werden, dass keine mechanischen Schäden auftreten.
• Wenn Leitungsrohren an ein Gerät angeschlossen sind, darüber keine Zündquelle vorhanden sein.

• Alle erforderlichen Luftungsöffnungen dürfen nicht behindert, blockiert oder verstopf werden.

• Nicht durchbohren oder verbrennen.

• Achten Sie darauf, dass Kältemittel weitereicht geruchslos sind.
• Benutzen Sie keine Methoden, um das Abtauen oder Reinigen zu beschleunigen, außer sie wurden vom Hersteller empfohlen.
• Die Wartungarf nur nach den Empfehlungen des Geräteherstellers durchgeführt werden.
• Sollte eine Reparatur möglich sein, wenden Sie sichitte an das nachstgelegene autorisierte Servicezentrum. Alle von nicht qualifiziertem Personal durchgeführten Reparaturen können eine Gefahrenquelle darstellen - dies ist nicht durch die Garantie abgedeckt und wird nicht vom Hersteller unterstützt.
  Die nationalen Gasvorschriften müssen eingehalten werden.

Wichtige Sicherheitshinweise

VORSICHT

GEFAHR AUF STROMSCHLAG NICT OFFNEN

WARNING

Brandgefahr /

Entflammbare

Materialien

Bitte lesen Sie vor der Inbetriebnahme des Geräts\ diese Sicherheitshinweise und beachten Sie die\ nachfolgenden Warnhinweise:

Das Blitzsymbol mit Pfeilspitze innerhalb eines gleichseitigen Dreiecks weist den Benutzer daraufhin, dass innerhalb des Gehäuses des Produkts nicht isolierte „gefährliche Spannungen" vorhanden sind, die so groß sein konnen, dass für Personen die Gefahr eines Stromschlags besteht.

Das Dreieckszeichen mit Ausrufezeichen verweist auf wichtige Funktion- und Wartungshinweise (Reparatur) in der dem Gerät beigelegten Bedienungsanleitung.

Dieses Symbol bedeutet, dass das Produkt auf umweltfreundliche Weise und nicht mit dem gewöhnlichen Haushaltsmull entsorgt werden solte.

Das Gerät ist mit dem brennbaren Gas R290 gefüllt.

Lesen Sie zuerst die Installationsanleitung, ehe Sie das Gerät installieren und benutzen.

"Am Ende dieser Bedienungsanleitung stehen Hinweise für Fachleute für die Wartung deses Produkte. Diese dürfen nur von qualifiziertem Personal durchgeführt werden."

Lesen Sie zuerst die Bedienungsanleitung, ehe Sie das Gerät benutzen.

Wechselspannung

Halten Sie Kerzen und offenes Feuer von thisem Produkt fern, um einen Brand zu vermeiden.

Warning:

• Dieses Gerät kann sowohl von Kindern ab 8 Jahren als auch von Personen mit eingeschränkten physischen und geistigen Fähigkeiten sowie mit Mangel an Erfahrung und Kenntnis verwendet werden, vorausgesetzt sie werden bei der Verwendung beaufsichtigt oder wurden bezüglich der möglichen Gefahren unterwiesen.
• Kinder)dürfen nicht mit der Anwendung spielen.
• Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.
• Stellen Sie vor dem Betrieb sicher, dass die Leistungsspezifikation der Netzversorgung mit den Angaben auf dem Typenschild übereinstimmen (es befindet sich auf der Seite des Produkts).
• Vor der Reinigung oder Wartung der Klimaanlage müssen Sie sie ausschalten und den Netzsteckerziehen.
• Das Netzkabelarf nicht beschädigt oder modifiziert werden. Es sollte nicht verdrecht, verlangert, zusammengerollt oder in der Näre von bereits Orten platziert werden. Stellen Sie keine schweren Gegenstände auf das Netzkabel und verlegen Sie das Kabel nicht im Zwischenraum zwischen Gegenständen.
• Ziehen Sie nicht am Netzkabel, um den Netzstecker auszustecken oder um die Klimaanlage zu bewegen.
• Stecken Sie den Netzstecker nicht mit nassen Handen ein oder aus.
• Vergewissern Sie sich, dass das Gerät geerdet ist. Vergewissern Sie sich, dass die Erdung safer und zuverlässig ist. Wenn Sie Bedenken bezüglich der Erdung des Produkts haben, wenden Sie sich an Fachpersonal.
• Ist das Netzkabel beschädigt, ist eine Reparatur oder ein Austausch durch den Handler erforderlich, um Gefahren zu vermeiden.
• Im Falle einer Ausnahmesituation (z. B. verbranter Geruch) schalten Sie das Gerätitte sofort aus. Ziehen Sie den Netzstecker und wenden Sie sich für eine Reparatur an den Handler.
• Wird das Gerät nicht benutzt oder gewartet, schalten Sieitte die Stromversorgung aus undziehen Sie den Netzstecker, um eine Beschädigung des Geräts zu vermeiden.
• Spritzen oder schütten Sie kein Wasser auf das Gerät, da dies zu einem Kurzschluss oder einer Beschädigung der Klimaanlage führen kann.
• Benutzen Sie den Abflusssschlauch nicht unter 0^ . Wenn der Abflusssschlauch einfriert, führt dies dazu, dass Wasser aus dem Gerät austritt.
• Betreiben Sie keine Heizgeräte in der Nähe der Klimaanlage.
• Betreiben Sie das Gerät nicht im Badezimmer oder in der Waschküche.
• Halten Sie das Gerät von Feuerquellen, brennbaren und explosiven Gegenständen fern.
• Kinder und Invalide dürfen das Gerät nicht ohne Aufsicht benutzen.
• Achten Sie daraufuf, dass keine Kinder mit der Klimaanlage spielen oder auf sie klettern.
• Stellen oder hangen Sie keine tropfenden Gegenstände/Objekte über die Klimaanlage.
• Sie dürfen die Klimaanlage nicht selbst reparieren oder auseinanderbauen.
• Führn Sie keine Objekte in die Klimaanlage ein.
• Vergewissern Sie sich, dass sich keine Fremdstoffe im Luftkanal befinden. Wenn Fremdkörper in den Luftkanal gelangen, wenden Sie sichitte an den Handler, um jegliche Gefahren zu vermeiden.
• Verwenden Sie kein Verlängerungskabel.

Betriebsumgebung:

Die Klimaanlage muss innerhalb des Temperaturbereichs von 16^ bis 35^ betrieben werden:

Das Gerat ist nur fur den Innengebrauch bestimmt.
- Das Gerät muss so aufgestellt werden, dass der Stecker jederzeit leicht zugänglich ist.
- Dieses Klimagerätarf nur im häuslichen Bereich eingesetzt werden, es ist nicht für den gewerblichen Bereich geeignet.

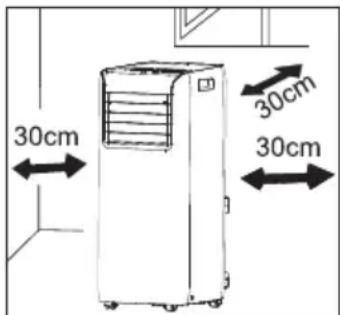

- Achten Sie daraufuf, dass um das Gerät herum ein Abstand von

mindestens 30 cm eingehalten wird und der Boden glatt und eben ist.

• Betreiben Sie die Klimaanlage nicht in einer feuchten Umgebung.
• Achten Sie darauf, dass Luftstein- und -auslass sauber sind und nicht blockiert werden.
• Schlieben Sie während des Betriebs die Turen und Fenster, um die Kühlleistung zu erhöhen.
• Stellen Sie das Gerät auf eine glatte und ebene Fläche, damit keine übermögigen Gerausche und Vibrationen entstehen.
• Diese Klimaanlage ist mit Laufrollen ausgestattet. Die Laufrollen sollenen auf einem glatten und ebenen UntergrundGLEiten.
• Installieren Sie sie nicht in der Höhe von Treppen oder Stufen.
• Stellen Sie sicher, dass die Klimaanlage nicht geneigt oder umgedreht wird. Sollte eine Unregelmäßigkeit auftreten, trennen Sie das Gerät sofort von der Stromversorgung und wenden Sie sich an den Handler, um Gefahren zu vermeiden.
• Vermeiden Sie direkte Sonneneinstrahlung.

Entsorgung these Geräts und von Akkus

WENNSIDASGERATODERSEINEBATTERIENENTSORGEN MÖCHTEN,WERFEN SIEDASGERAT WEDER IN DEN HAUSMULLNOCH IN EINEN KAMIN!
- Benutzte Elektrogeräte und Akkus/Batterien sollen immer GETRENNT entsorgt und wiederaufbereitet werden, gemäß den örtlichen Gesetzen.
- Ein getrenntes Sammeln unterstützt eine umweltfreundliche Wiederaufbereitung, das Recycling von Materialien und die Verringerung der endgültigen Abfallmenge. SCHLECHTE ENTSORGUNG kann aufgrund bestimmter Substanzen gesundheitsschädlich und schädlich für die Umwelt sein! Bringen Sie ALTGERÄTE zu einer lokalen, normalerweiseCOMMUNALEN Sammelstelle.
- Entfernen Sie GEBRAUCHTE AKKUS/BATTERIEN aus dem Gerät und bringen Sie sie zu einer Batterie-Sammelstelle - das ist gewöhnlich ein Ort, an dem neue Akkus/Batterien verkauft werden.
- Wenn Sie sich nicht sicher sind, kontaktieren Sie die zuständigen Behörden oder den Handler für weitere Informationen.
- NUR FÜR NUTZER IN DER EU UND EINIGE ANDERE LÄNDERN, WIE Z.B. NORWEGEN UND DIE SCHWEIZ:
- Die getrennte Entsorgung ist gesetzlich verpflichtend.
- Das oben gezeigte Symbol auf Elektrogeräten und Akkus/Batterien (oder der Verpackung) soll die Benutzer daran erinnern. Wenn „Hg" oder „Pb" unter dem Symbol stehen, enthalten die Akkus/Batterien Spuren von Quecksilber (Hg) oder Blei (Pb).
- PRIVATENUTZER mussen existierende Rückgabemöglichkeiten für gebrauchte Geräte und Akkus/Batterien nutzen. Akkus/Batterien werden in Geschäften zurückgenommen, die Batterien verkaufen. Die Rückgabe ist kostenlos.
- Wenn das Gerät für GESCHÄFTSZWECKE verwendet wurde, kontaktieren Sie ihren SHARP-Händler, der Sie über die Rückgabemöglichkeiten informieren wird. Für die Rückgabe können Kosten anfallen. Kleingeräte (und keine Mengen) kann auch an Ihrem ortlichen Wertstoffhof abgegeben werden. In Spanien: Kontaktieren Sieittehr örtliches Sammelsystem oder die örtlichen Behörden für die Rückgabe ihrer Altgeräte.
- In den meisten EU-Ländern gelten für die Entsorgung von Akkus besondere Gesetze und Vorschriften. Die Recycling-Symbole auf

elektrischen Geräten, der Verpackung und den Akkus/Batterien erinnern die Benutzer daran, diese Gegenstände ordnungsgemäß

zu entsorgen. Nutzer werden gebeten, für gebrauchte Geräte und Akkus bestehende Rückgabeinrichtungen zu nutzen. Wenden Sie sich für weitere Informationen an ihren Handlcr oder die örtlichen Behörden.

CE- und UKCA-Konformitätserklung:

• Der vollständige Text der EU-Konformitäserklarung kann über folgenden Link eingesehen werden: www. sharpconsumer.com - geben Sie anschließend den Download-Bereich Ihres Modells ein und wahlen Sie „CE Statements" (CE-Konformitäserklarungen).

www.sharpcomer.com/ contact/

www.sharpcomer.com/ support/

Informationen zum Service finden Sie unter www敏锐consumer.com/ contact/, ihre Garantierechten finden Sie unter www敏锐consumer. com/support/ oder wenden Sie sich diesbezüglich an den Handler, bei dem Sie Ihr Produkt erworben haben. Konformitätserklarungen sind unter www敏锐consumer.com/ documents-of-conformity/ erhältlich.

Inhalt der Schachtel

HINWEIS

• Prüfen Sie vor der Installation, ob das Zubehör zur Verfügung stehen.

Beziehen Sie sich auf die Bilder 6 auf Seite 2.

1. Verbindungsstück (× 1)
2. Wärmeabfuhrrohr (×1)
3. Hinterer Clip (× 1)

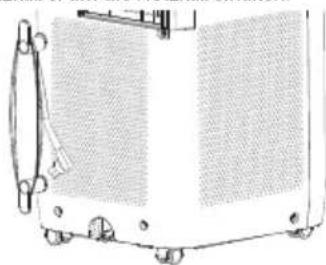

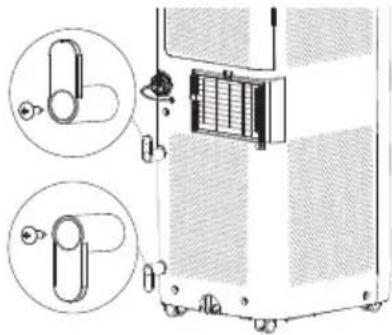

4. Netzkabelhaken (× 2)
5. Schrauben (× 2)
6. Fernbedienung (× 1)
7. Batterien AAA 1,5 V R03 (×2)
8. Benutzerhandbuch (× 1)
9. Garantiekarte (× 1)

Bezeichnung der Teile

Beziehen Sie sich auf die Bilder und 2 auf sie 1.

1. Bedienfeld
2. Signalempfänger
3. Führungsjalousie
4. Griffe
   5.Filter
5. Verbindungsstück
6. Wärmeabfuhrrohr
7. Hinterer Clip
   9.Netzkabel
   10.Netzkabelhaken
8. Unterer Ablassanschluss
9. Laufrollen

HINWEIS: Einige Installationszubehrönteile dürfen nicht weggeworfen werden.

Bedienfeld

Beziehen Sie sich auf die Bilder 3 auf Seite 1.

1. Anzeige der Lüftergeschwindigkeit
2. Taste +/-
3. Anzeigefeld
4. Luftermtaste
5. Schlafaste
6. Anzeige Sleep
7. Taste ON/OFF (EIN/AUS)
8. Timertaste
9. Timer-Anzeige
   10.Modustaste
10. Anzeige des Kuhlmodus
11. Anzeige des Trockenmodus
12. Anzeige des Lüftermodus

HINWEIS:

• Nachdem die Klimaanlage an den Strom angeschlossen wurde, ertont ein Gerausch. Anschließlich konnen Sie die Klimaanlage über das Bedienfeld bedieren.
• Ist das Gerät eingeschaltet, ertont bei jedem Tastendruck ein Ton. Wirde eine Taste gedrückt, schaltet sich das zugehörige Licht ein oder aus.
• Wenn das Gerät ausgeschelt wird, schaltet sich auch die Anzeige aus. Beim Einschalten zeigt das Anzeigefeld auf dem Bedienfeld die eingestellte Temperatur.

Betrieb des Bedienfelds

Taste ON/OFF (EIN/AUS)

Ein Druck auf diese Taste schaltet die Klimaanlage ein- und aus.

Taste +/-

Drücken Sie im Kuhlmodus die Taste n + ^a oder n - ^a ,um die der Sollwerttemperatur um 1 °C zu erhöhen oder zu senken. Der Bereich der Sollwerttemperatur beträgt 16 °C bis 30 °C. In den Modi Trocken oder Lüfter Funktionieren diese Tasten nicht.

Lüftertaste

Wenn Sie diese Taste drücken,ändert sich die Lüftergeschwindigkeit folgendermaßen:

niedrige Geschwindigkeit >> mittlere Geschwindigkeit >> hohe Geschwindigkeit >> Auto-Lüfter

Modustaste

Wenn Sie diese Taste drucken,ändert sich der Modus folgendermaßen: KühLEN >> TROCKNEN >> LÜFTER

COOL (Kühlen): In this Modus leuchtet die Kühlmodusanzeige auf. Auf dem Anzeigefeld wird die eingestellte Temperatur angezeigt. Der Temperatureinstellbereich beträgt 16^ 30^ .

DRY (TROCKNEN): In this modus leuchtet die Trockenmodusanzeige auf. Es erfolgt keine Anzeige auf dem Anzeigefeld.

FAN (LÜFTER): In this Modus Funktioniert nur der Lüfter. Die Lüftermodusanzeige wird aktiviert. Es erfolgt keine Anzeige auf dem Anzeigefeld.

Taste Sleep

• Drücken Sie die Schlaftaste, um in den Schlafmodus zu schalten.
• Wenn das Gerät im Kuhlmodus arbeitet, wird die voreingestellte Temperatur nach dem Aktivieren des Schlafmodus innerhalb von 1 Stunde um 1^ . die voreingestellte Temperatur wird innerhalb von 2 Stunden um 2^ erhöht und das Gerät Funktioniert anschließend ununterbrochen bei dieser Temperatur;
  Die Schlaffunktion ist nicht fur den Luftermodus oder den Heizbetrieb verfügbar. Beim Start der Schlaffunktion bleibt die obere Anzeige im Anzeigestatus.
• Beachten Sie: Der Schlafmodus kann mit der Timer-Aus-Funktion betrieben werden.

Timertaste

• Wenn Sie den Timer im ausgeschalten Modus einstellen, Funktioniert diese Funktion als EINSCHALT-Timer. Wenn Sie den Timer im eingeschalteten Modus einstellen, Funktioniert der Timer als AUSSCHALT-Timer. Beachten Sie: Der EINSCHALT-Timer und der AUSSCHALT-Timer können nicht miteinander eingestellt werden.
• Drücken Sie die Timer-Taste, um in den Timer-Einstellmodus zu gelangen. Benutzen Sie im Timer-Modus die Tasten - und +, Gehen Sie folgendermaßen vor, um die Zeit in Intervallen von 0,5 auszuwahlen. Wenn die Anzeige „10 Stunden" anziegt, stellen die Tasten + und - die Zeit in Intervallen von 1 Stunde ein. Drücken Sie nach dem Einstellen der Zeitdauer erneut die Timer-Taste, um die Einstellung zu bestätigen.
• Wenn der EINSCHALT-Timer eingestellt ist, schaltet das Gerät wird in den Betriebsmodus, sobald die eingestellte Zeit abgelaufen ist. Wenn der AUSSCHALT-Timer eingestellt ist, wird die Timer-Anzeige nach der Einstellung des Timers nach fünf Sekunden mit der Temperatur ersetzt.
• Um den Timer abzubrechen, drucken Sie erneut die Timer-Taste.

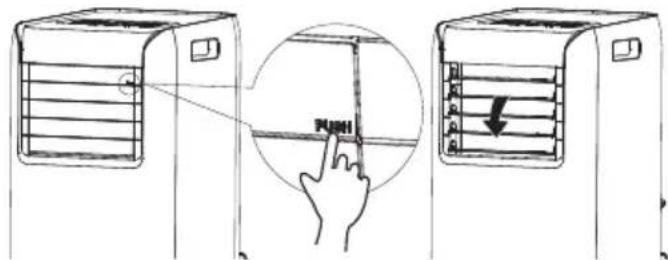

Öffnend lamelle

• Drücken Sie dieunte Lamelle an der Stelle, an der sie mit dem Wort "PUSH" (DRUCKEN) markiert ist. Dadurch wird die Führungslamelle geöffnet. Machen Sie dies, ehe Sie das Gerät benutzen.

• Um einen maximalen Luftstrom zu erhalten, sollen den Sie die Luftführungslamelle in der maximale Position zu öffnen.

Fernbedienung

TastendernFernbedienung

Beziehen Sie sich auf die Bilder 4auf Seite 1.

1. EIN/AUS
2. MODUS
3. +/-
4. LUFTER
   5.X-LUFTER
5. SCHLAF
6. TIMER

Anzeige der Fernbedienung

Beziehen Sie sich auf die Bilder auf Seite 1.

1. COOL-Kuhlmodus
2. DRY-Trockenmodus
3. FAN-Lüftermodus
4. T-ON - Timer ein
5. T-OFF - Timer aus
6. X-FAN-X-Lufter-Betrieb
7. SLEEP-Schlafbetrieb
8. LOCK-Verriegelung
9. SPEED - Lüftergeschwindigkeit einstellen
10. Sollwerttemperatur
11. Zeit einstellen
12. Signal senden

Funktionen der Fernbedienung

HINWEIS:

• Es kann sein, dass die Fernbedienung mehr Funktionen hat als ihre Klimaanlage. Wenn Sie solche Tasten drücken, haben sie keinen Einfluss auf den Betrieb des Geräts.
• Wenn das Gerät mit der Stromversorgung verbunden ist, (Stand-by-Betrieb), können Sie die Klimaanlage über die Fernbedienung bedieren.
• Wenn das Gerät eingeschaltet ist, blinkt das Signalsymbol auf der Anzeige der Fernbedienung jeder Mal einmal, wenn Sie die Taste auf der Fernbedienung drücken. Wenn die Klimaanlage einen Ton abgibt, wurde das Signal gesendet.
• Wenn das Gerät ausgeschelt ist, wird auf der Fernbedienung die Sollwerttemperatur angezeigt (wenn das Licht der Anzeige des Innengerats eingeschelt ist, wird das entsprechende Symbol angezeigt). Wenn das Gerät eingeschelt ist, werden auf der Fernbedienung die Symbole der aktivierten Funktionen angezeigt.

Taste ON/OFF (EIN/AUS)

Drücken Sie diese Taste, um das Gerät ein-/auszuschalten.

Taste MODUS

Wenn Sie diese Taste einmal drucken, können Sie den gewünschten Modus auswahlen, wie unter dargestellt. (Das entsprechende Symbol, leuchtet auf, nachdem der Modus ausgewählt wurde): KühLEN >> TROCKNEN >> LÜFTER

• Wenn Sie Kühlen auswahlen,arbeitet die Klimaanlage im Kuhlmodus.Drücken Sie anschlieben die Taste ^+ oder-,um die Sollwerttemperatur anzupassen.Drucken Sie die Taste LUFTER,um die Lufftergeschwindigkeit einzustellen.
• Wenn Sie TROCKNEN auswahlen, arbeitet die Klimaanlage im Trockenmodus. Im Trockenmodus kann die Lüftergeschwindigkeit nicht eingestellt werden.
• Wenn Sie LÜFTER auswahlen, arbeitet die Klimaanlage nur im Lüftermodus. Drücken Sie anschließend die Taste LÜFTER, um die Lüftergeschwindigkeit einzustellen.

Taste + / -

• Wenn Sie die Taste + oder - einmal drücken, wird die Sollwerttemperatur um 1 °C erhöht oder gesenkt. Wenn Sie die Taste + oder - auf der Fernbedienung 2 Sekunden lang gedrück halten,ändert sich die Sollwerttemperatur schnell. Lassen Sie die Taste los, nachdem die gewünschte Sollwerttemperatur erreicht ist. (Im Automatikbetrieb kann die Temperatur nicht eingestellt werden).
• Bei einer Einstellung von „Timer EIN" oder „Timer AUS" drücken Sie die Taste + oder -, um die Zeit einzustellen. (Mehr Informationen zu den Einstellungen erhalten Sie im Abschnitt über die Taste TIMER)

Taste LÜFTER

• Drücken Sie diese Taste, um die Lüftergeschwindigkeit wie folgt auswahlen: AUTO, GESCHWINDIGKEIT 1 ( ), GESCHWINDIGKEIT 2 ( ), GESCHWINDIGKEIT 3 ( ).

HINWEIS:

• Bei der automatischen Geschwindigkeit wählte die Klimaanlage die richtige Lüftergeschwindigkeit automatisch entsprechend der Umgebungstemperatur aus.
• Im Trocknen-Modus kann die Lüftergeschwindigkeit nicht eingestellt werden.

Taste X-LUFTER

• Drucken Sie diese Taste im Kühlen- und Trocknen-Modus, um die Funktion X-FAN (X-LÜFTER) zu starten. Drucken Sie diese Taste erneut, um die Funktion X-FAN (X-LÜFTER) abzubrechen.
• Bei der automatischen Geschwindigkeit wählt die Klimaanlage die richtige Lüftergeschwindigkeit automatisch entsprechend der Umgebungstemperatur aus.
• Im Trocknen-Modus kann die Lüftergeschwindigkeit nicht eingestellt werden.
• Wenn die Funktion X-FAN (X-LUFTER) aktiviert und die Klimaanlage ausgeschaltet ist, faktioniert der Lüfter noch eine Weile mit niedriger Geschwindigkeit, damit das Restwasser in den Luftkanal geblasen wird.
• Drücken Sie während des Betriebs X-FAN (X-LUFTER) die Taste X-FAN (X-LUFTER), um die Funktion X-FAN (X-LUFTER) abzuschalten. Der Innenlufter stellt den Betrieb sofort ein.

Taste SCHLAF

• Drücken Sie die Schlaftaste, um in den Schlafmodus zu schalten. Wenn der Controller im Kuhlmodus besteht, wird die voreingestellte Temperatur nach dem Aktivieren des Schlafmodus innerhalb von 1 Stunde um 1^ erhöht; die voreingestellte Temperatur wird innerhalb von 2 Stunden um 2^ erhöht und das Gerät Funktioniert anschließend bei dieser Temperatur, bis es ausgeschelt wird.
• Die Schlaffunktion ist nur für den Kühlbetrieb verfügbar. Die SCHLAF-Funktion kann zusammen mit dem AUSSCHALT-Timer eingestellt werden.

Taste TIMER

• Drücken Sie diese Taste, wenn das Gerät eingeschaltet ist, um den Ausschalt-Timer einzustellen. Es blinken die Symbole T-OFF und H. Drücken Sie innerhalb von 5 Sekunden die Taste + oder -, um die Zeit für den Ausschalt-Timer anzupassen. Wenn Sie die Taste + oder - einmal drücken, wird die Zeit um 0,5 Stunden verlangert oder verkurzt. Wenn Sie die Taste + oder - 2 Sekunden lang gedrück halten, ändert sich die Zeit schnell. Lassen Sie die Taste los, nachdem die eingestellte Zeit

erreicht ist. Drücken Sie anschließend zur Bestätigung die Taste TIMER. Die Symbole T-OFF und H blinken nun nicht mehr.

• Drücken Sie diese Taste, wenn das Gerät ausgeschaltet ist, um den Einsatz-Timer einzustellen. Es blinken die Symbole T-ON und H. Drücken Sie innerhalb von 5 Sekunden die Taste + oder -, um die Zeit für den Einsatz-Timer anzupassen. Wenn Sie die Taste + oder - einmal drücken, wird die Zeit um 0,5 Stunden verlangert oder verstürzt. Wenn Sie die Taste + oder - 2 Sekunden lang gedrück halten,ändert sich die Zeit schnell. Lassen Sie die Taste los, nachdem die eingestellte Zeit erreicht ist. Drücken Sie anschließend zur Bestätigung die Taste TIMER. Die Symbole T-ON und H blinken nun nicht mehr.
• Abbrechen der Timer-Funktion: Wenn die Timer-Funktion eingestellt ist, drücken Sie einmal die Taste TIMER, um sich die Restlaufzeit anzusehen. Drücken Sie innerhalb von 5 Sekunden die erneut Taste TIMER, um diese Funktion abzubrechen.
• Der EINSCHALT-Timer und der AUSSCHALT-Timer können nicht miteinander eingestellt werden.

HINWEIS:

• Der Zeiteinstellungenbereich ist: 0,5 bis 24 Stunden.
• Das Interval zwischen zwei Bewegungen darauf keine 5 Sekunden überschreiben, da die Fernbedienung ansonsten den Einstellungenstatus verlást.

Funktionen durch Kombinationstasten

Funktion Kindersicherung

Drücken Sie gleichzeitig die Tasten n + ^ und n - ^ ,um die Funktion der Kindersicherung zu aktivieren oder zu deaktivieren. Wenn die Funktion der Kindersicherung aktiviert wird, schaltet die Kindersicherung-Anzeige auf der Fernbedienung auf EIN. Wenn die Fernbedienung jetzt bedient wird, sendet die Fernbedienung kein Signal.

These Funktion Funktioniert nur auf der Fernbedienung - die Tasten am Gerät können nicht gespeit.

Temperaturanzeige-Umschaltfunktion

Drücken Sie im AUS-StatusGLEICHZEITIG die Taste,und die Taste MODUs umzwischen ^ C und ^ umzuschalten.

Beleuchtungsfunktion

Sie können die Beleuchtung des Bedienfels des Geräts aus- oder einschalten. Wenn Sie die Fernbedienung im aus- oder eingeschalteten Status auf den Signalempfänger des Geräts richten und die Tasten n + " und "LUFTER" gleichzeitig 3 Sekunden lang drücken, wird die Beleuchtung ein- oder ausgeschelt.

Einlegender Batterien

1. Drücken Sie auf die wichtere Abdeckung und schieben Sie sie auf, um das Batteriefach der Fernbedienung zu öffnen.
2. Legen Sie zwei AAA-Batterien (1,5 V) ein (beiliegend). Vergewissern Sie sich, dass die Pole (+) und (-) der Batterie entsprechend den Polen (+) und (-) ausgerichtet sind, die im Batteriefach angegeben werden.
3. Schlieben Sie die Abdeckung des Batteriefachs.

HINWEIS:

• Richten Sie den Signalsender der Fernbedienung während des Betriebs auf das Empfangsfenster des Innengerats.

• Der Abstand zwischen dem Signalsender und dem Empfangsfenster sollen nicht über 8 m liegen und es sollen keine Hindernisse dazwischen sein.

• Das Signal kann in Räumen mit Leuchtstofflampen oder drahtlosen Telefonen leicht gestört werden - bewegen Sie in einem solchen Fall die Fernbedienung;naher an das Gerät,um einen zuverlüssigen Betrieb zu gewährleisten.

• Ersetzen Sie neue Batterien bei Bedarf mit dem gleichen Modell.
• Wenn Sie das Gerät für einen längeren Zeitraum nicht benutzen, gehmen Sie die Batterien aus der Fernbedienung.
• Wenn die Anzeige auf der Fernbedienung unscharf ist oder nichts anziegt, ersetzen Sieitte die Batterien.

P ege und Wartung

WARNING!

• Vor der Reinigung der Klimaanlage mussen Sie diese abschalten und von der Energieversorgung trennen. Dies stellt sich, dass kein Risiko eines Stromschlags besteht.
• Waschen Sie die Klimaanlage nicht mit Wasser. Dies stellt sich, dass kein Risiko eines Stromschlags besteht.
• Verwenden Sie keine flüchtigen Flüssigkeiten (wie Verdünning oder Gas), um die Klimaanlage zu reinigen. Andernfalls kann es die Oberfläche beschädigten.
• Verwenden Sie kein flüssiges oder atzendes Reinigungsmittel zur Reinigung des Geräts und bespritzen Sie es nicht mit Wasser oder anderen Flüssigkeiten, da dies die Kunststoffkomponenten beschädigen oder)soga einen Stromschlag verursachen kann.

Außenengehause und Gitter reinigen

Außerangehause reinigen:
Wenn sich Staub auf der Oberfläche des Außerangehauses befindet, wischen Sie esitte mit einem weichen Tuch ab.
Wenn das Außerangehause stark verschmutzt ist (beispielsweise durch Fett), verwenden Sieitte ein neutrales Reinigungsmittel.

Zum Abwischen.

Gitter reinigen: Reinigen Sie das Gitter selbst mit einer weichen Bürste.

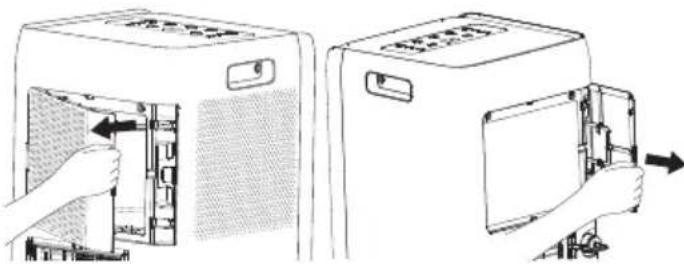

Filter reinigen

(Berühren Sie nicht die Lamellen, um eine Verletzung zu verhindern.)

1. Filterentfernung Drucken Sie auf den Verschluss, wie es in der Abbildung gezeigt wird, und entfernen Sie anschließend den Filter;

Filterreinigung

Verwenden Sie einen Staubsauger oder Wasser, um den Filter zu reinigen. Wenn der Filter sehr verschmutzt ist (etwa durch Fett), benutzen Sie zu seiner Reinigung warmes Wasser mit 40^ , in das Sie neutrales Reinigungsmittel gemisch haben, und legen Sieihn dann an einen schattigen Ort zum Trocknen.

2. Filterinstallation

Nachdem der Filter gereinigt wurde und getrocknet ist, setzen Sie hin ordnungsgemäß wieder ein.

HINWEIS

• Der Filter sollte ungebär als drei Monate gereinigt werden. Wenn die Betriebsumgebung sehr staubig ist, können Sie die Reinigungsfrequency erhöhen.

Trocknen Sie den Filter mit einer direkten Wärmequelle oder einem Fohn. Ansonsten kann er sich verformen oder entzünden.

Wärmeabfuhrrohr

Entfernen Sie das Wärmeabfuhrrohr aus der Klimaanlage, reinigen und trocknen Sie sie und installieren Sie sie anschließend dann wieder. (Für den Einbaulesen Sieitte die Anleitung „Installation des Wärmeabfuhrrohrst".)

Kontrolle vor der Gebrauchssaison

• Prufen Sie, ob Luftteinlasse und Luftauslasse verstopft sind.
• Prufen Sie, ob sich der Stecker und die Buchse in einem ordnungsgemäßn Zustand befinden.
• Prufen Sie, ob der Filter sauber ist.
• Prufen Sie, ob die Batterien in der Fernbedienung eingelegt sind.
• Prufen Sie, ob Verbindung, Fensterbügel und Wärmeabfuhrrohr fest installiert sind.
• Prufen Sie, ob das Wärmeabfuhrrohr beschädigt ist.

Kontrolle nach der Gebrauchssaison

1. Trennen Sie das Gerät von der Stromversorgung.
2. Reinigen Sie Filter und AuBengehause.
3. Entfernen Sie Staub und Kleinteile von der Klimaanlage.
4. Beseitigen Sie Wasseransammlungen im Gehäuse (im Abschnitt "Entfernen des angesammelten Wassers" finden Sie dazu weitere Einzelheiten).
5. Prufen Sie, ob die Fensterhalterung beschädigt oder unbeschädigt ist.
6. Wenn sie beschädigt ist, wenden Sie sichitte an den Handler.

Längere Lagerung

Wenn Sie das Klimagerät lange Zeit nicht benutzten, führen Sieitte folgende Wartungsschritte durch, damit die gute Leistung erhalten bleibt:

• Vergewissern Sie sich, dass sich kein Wasser im Gehäuse ansmelt und dass das Wärmeabfuhrrohr auseinandermontiert wurde.
• Ziehen Sie den Stecker der Energieversorgung und wickeln Sie das Netzkabel auf.
• Reinigen Sie die Klimaanlage und verpacken Sie sie gut, damit sie nicht verstaubt.

Hinweis zur Wiederverwertung

• Einige der Verpackungsartikel sind recyclbare Materialien. Entsorgen Sie sieitte über die lokalen Recyclingeinrichtungen.
• Wenn Sie die Klimaanlage entsorgen möchen, kontaktieren Sieitte die entsprechenden ortlichen Einrichtungen oder ein entsprechendes Beratungsunternehmen, um sich über die richtige Entsorgungsmethode zu informieren.

Fehlerbehebung

Bevor Sie den Kundendienst anrufen,lesen Sie sichitte zuerst die
Liste,Fehlerbehebung" durch,da das Problem möglichwerse keine
Fehlfunktion des Hauptgerats ist.

Die Klimaanlage Funktioniert nicht

Ursache/Handlung

• Stromausfall? / Warten Sie, bis die Stromversorgung wiederhergestellt ist.
• Ist der Stecker locker? / Stecken Sie den Stecker wieder ein.
• Werde der Luftschalter ausgelost oder ist die Sicherung durchgebrannt? / Bitten Sie eine fachkundige Person, den Luftschalter oder die Sicherung austauschen.
• Gibt es eine Fehlfunktion im Stromkreis? / Bitten Sie eine fachkundige Person, den Stromkreis austauschen.
• Startet das Gerät nach dem Anhalten sofort neu? / Warten Sie 3 Minuten lang und schalten Sie das Gerät anschließend wieder ein.

Gerausch fliebenden Wassers

Ursache/Handlung

• Läuft das Gerät schon länger oder wurde es eben erst eingeschaltet? / Es ertont das Gerausch des fließenden Kältemittels in der Klimaanlage - das ist normal.

Schlechter Kuhlen

Ursache/Handlung

• Ist die Leistung zu gering? / Warten Sie, bis die Spannung wieder anliegt.
• Ist der Luftfilter zu stark verschmutzt? / Reinigen Sie den Luftfilter.
• Wurde die richtige Temperatur eingestellt? / Stellen Sie die Temperatur ein.
• Sind die Tur und das Fenster geschlossen? / Schlieben Sie die Tur und das Fenster.

Die Klimaanlage empfängt kein Signal von der Fernbedienung oder die Fernbedienung Funktioniert nicht richtig.

Ursache/Handlung

• Liegen bei dem Gerät ernsthafte Interferenzen vor (wie statischer Druck, Spannungsschwankungen)? /itteziehen Sie den Stecker hersaus. Stecken Sie den Stecker nach etwa 3 Minuten ein und schalten Sie anschließend das Gerät ein.
• Befindet sich die Fernbedienung im Empfangsbereich? / Die Empfangsreichweite der Fernbedienung beträgt 8 Meter. Überschreiben Sie diese Entfernung nicht.
• Sind Hindernisse vorhanden? / Entfernen Sie die Hindernisse.
• Ist die Empfindlichkeit der Fernbedienung zu gering? / Prufen Sie die Batterien der Fernbedienung. Wenn die Batterien zu schwach sind, tauschen Sie sieitte aus.
• Ist eine Fluoreszenlampe im Raum? / Bewegen Sie die Fernbedienung nahe an die Klimaanlage. Schalten Sie die Fluoreszenlampe aus und versuchen Sie es erneut.

Knackendes Gerausch

Ursache/Handlung

• Läuft das Gerät schon länger oder wurde es eben erst eingeschaltet? / Eine Ausdehnung oder ein Schrumpfen aufgrund eines Temperaturunterschieds am/im Gehäuse kann die Reibungsgeräusch verursachen.

Beim Betrieb erklingt ein seltsames Geräusch

Ursache/Handlung

• Wird der Betrieb des Geräts gestört - z. B. durch Gewitter, Funkwellen, Radio usw.? / Trennen Sie das Gerät von der Stromversorgung, schlieben Sie es danach wieder an und schalten Sie es wieder ein.

Gerüche

Ursache/Handlung

• Im Zimmer riecht etwas – Möbel' Zigaretten usw. / Beseitigen Sie die Quelle des schlechten Geruchs. Reinigen Sie den Filter.

Aus der Klimaanlage bläst keine Luft Ursache/Handlung

• Ist der Luftseinlass oder der Luftauslass blockiert? / Beseitigen Sie die Hindernisse.

• Der Gerätesüfter hört auf zu arbeiten, nach dem die Sollwerttemperatur erreicht ist.

Sollwerttemperatur kann nicht eingestellt werden.

Ursache/Handlung

• Wir das Gerät im Auto-Modus betrieben? / Im Automatikbetrieb kann die Temperatur nicht eingestellt werden.
• Überschreitet die erforderliche Temperatur den Bereich der Temperatureinstellung? / Temperatureinstellbereich: 16^ bis 30^
• Läuft das Gerät schon länger oder wurde es etwa erst eingeschaltet? / Es ertont das Gerausch des fließenenden Kältemittels in der Klimaanlage - das ist normal.

Fehlercodes

Esistmoglich,dassFehlercodesimDisplayangezeigtwerden.Inthisem FallergreifenSie die unter angezeigtenentsprechendenMaßnahmen.

F1,F2,F4,F0:

Bitte wenden Sie sich für den Service an qualifiziertes Fachpersonal.

E8,H3

1. Prufen Sie, ob das Gerät unter hoher Temperatur und hoher Luftfeuchtigkeit steht; bei einer zu hohen Umgebungstemperatur schalten Sie das Gerät aus und schalten Sie es erst wieder ein, nachdem die Umgebungstemperatur auf unter 35 Grad gesunden ist.
2. Prüfen Sie, ob Objekte den Verdampfer und Verflüssiger blockieren; falls dies der Fall ist, beseitigen Sie die Objekte, schalten Sie das Gerät aus und schalten Sie es anschließend wieder ein, damit es erneut den Betrieb aufnimmt.
3. Sollete die Fehlfunktion weiterhin auftreten, kontaktieren Sieitte unser Servicecenter.

H8

1. Lassen Sie das Wasser im Gehäuse ab.
2. Wenn weiterhin „H8" auftritt, wenden Sie sichitte an den Handler, um das Gerät zu warten.

WARNING!

• Sollte eines der unter aufgeführten Phenomene auftreten, schalten Sie die Klimaanlage aus und trennen Sie essofar von der Stromversorgung – wenden Sie sich anschließend gleich an den Handler.

• Das Netzkabel ist überhitzt oder beschädigt

• Beim Betrieb erklingt ein ungewöhnliches Gerausch.

• Gerüche
  Wasseraustritt

• Sie)dürfen die Klimaanlage nicht selbst reparieren oder überholen.

• Wenn die Klimaanlage unter abnormalen Bedingungen betrieben wird, kann dies zu Fehlfunktionen, Stromschlag oder Brandgefahr führen.

Vorsichtsmaßnahmen bei der Installation

WARNING!

• Halten Sie sich an alle geltenden Gesetze und Verordnungen.
• Benutzen Sie keine beschädigten oder nicht normgerechten Netzkabel.
• Seien Sie bei der Installation und Wartung vorsichtig. Unterlassen Sie jeder falsche Bedienung, um einen elektrischen Schlag, Unfälle und andere Verletzungen zu vermeiden.

Auswahldes Einbauort

Grundvoraussetzung

Wenn das Geräts an den folgenden Stellen installiert wird, können Fehlfunktionen auftreten. Wenn sich dies nicht vermeidenlässt, wenden Sie sich an ihren Handlcr, um Rat zu erhalten.

1. Standorte mit hohen Temperaturen wie starken Hitzequellen, Dampfen, brennbaren oder explosiven Gasen, oder fluchtigen Stoffen in der Luft.

2. Ein Standort mit installierten Hochfrequenzgeräten (wie etwas eine Schweißmaschine, medizinische Geräte usw.).

3. In der Nähe eines Küstengebiets.
4. Ein Standort, bei dem Öl oder Rauch in der Luft ist.
5. In der Nähe von schwefelhaltigem Gas.
6. Andere Standorte, an denen besondere Umstände herrschen.
7. Es ist keine Installation auf einer instabilen oder beweglichen Grundstruktur (wie z. B. auf einem Lkw) oder in einer korrosiven Umgebung (wie z. B. in einer chemischen Fabrik) erlaubt.

Anforderung an die Klimaanlage

1. Der Luftteinlass sollte sich welt von Hindernissen entfernt befinden und Sie sollen den keine Gegenstände in die Nähe des Luftauslasses. Ansonsten wirdt sich das negativ auf Leistung des Wärmeabfuhrrohrs aus.
2. Wahlen Sie einen Standort, an dem ihre Nachbarschaft nicht durch Gerausche und die vom Gerät ausgestoßene Luft beeinträchtigt wird.
   3.itte versuchen Sie, das Gerat von Fluoreszenzlampen fernzuhalten.
3. Installieren Sie diese Gerät nicht in einer Waschküche.
4. Installieren Sie sie nicht in der Nähe von Treppen oder Stufen.

Anforderungen an den elektrischen Anschluss

Sicherheitsmaßnahmen

1. Wahlend der Installation des Geräts mussen Sie die elektrischen Sicherheitsvorschriften beachten.
2. Halten Sie sich an die örtlichen Sicherheitsvorschriften und vergewissem Sie sich, dass die Stromzufuhr ordnungsgemäß erfolgt.
3. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendiensttechniker, einem zugelassenen Sharp-Service-Center oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.
4. Schlieben Sie den stromfuhrenden Draht, den Nullleiter und die Schutzleitung der Steckdose ordnungsgemäß an.
5. Vergewissern Sie sich, dass Sie die Stromzufuhr abschalten, ehe Sie Arbeiten durchfahren, die mit Elektrizität und Sicherheit zu tun haben.
6. Verbinden Sie die Stromzufuhr erst nach dem Abschluss der Installation.
7. Die Klimaanlage ist ein elektrisches Gerät der Klasse 1 und muss ordnungsgemäß geerdet werden.itte vergewissern Sie sich, dass die Klimaanlage immer ordnungsgemäß geerdet ist - ansonsten kann es zu einem elektrischen Schlag kommt.
8. Der geld-grüne Draht oder der grüne Draht in der Klimaanlage ist eine Schutzleitung undarf nicht anderweitig verwendet werden.
9. Der Erdungswiderstand muss den bei Ihnen geltenden nationalen elektrischen Sicherheitsvorschriften entsprechen.
10. Das Gerät muss entsprechend der Verkabelungsvorschriften installiert werden, die in ihrem Lang gelten.

Installation der Netzkabelhaken

Montieren Sie die Netzkabelhaken mit Schrauben an der Rückseite des Gerats (Sie sehen die Ausrichtung der Netzkabelhaken in der folgenden Abbildung).

Wickeln Sie das Netzkabel um die Netzkabelhaken.

Wasser ablassen

• Damit das Gerät seine maximale Leistung erreicht, wird empfohlen, dass Sie während des Kuhlbetriebs kein Wasser ablassen.
• Es wird empfohlen, zum Ablassen von Wasser im Trockenmodus den mittleren Ablassanschluss zu verwenden.
• Ableitung von Wasser aus dem unteren Ablassanschluss, wenn das Display H8 anziegt.

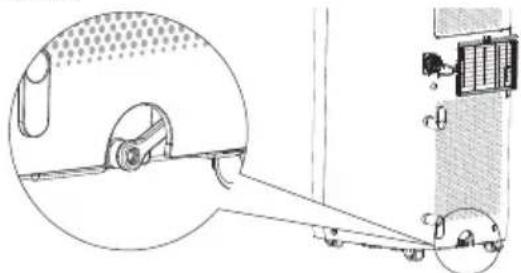

Methode zum Ablassen von Wasser

1 Wasser über dieunte Ablassanschluss ablassen.
- Schalten Sie das Gerät aus undziehen Sie den Stecker aus der Steckdose.
- Stellen Sie einen Wasserbehälter unter den unteren Ablassanschluss oder transportieren Sie das Gerät an einen Ort, an dem das Wasser ablaufen kann.
- Entfernen Sie zum Ablassen des Wassers den Gummistopfen der unteren Abflussöffnung.
- Setzen Sie den Gummistopfen nach dem Wasserablassen wieder ein.
- Drücken Sie die Taste ON/OFF (EIN/AUS), um das Gerät wieder einzuschalten.

2 Wasser über den mittleren Ablassanschluss ablassen.

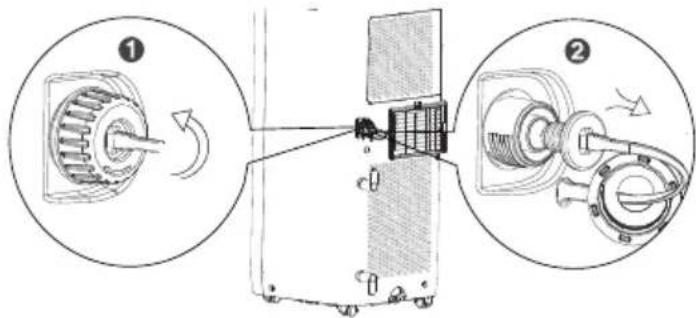

HINWEIS

• Wasser kann automatisch in einen Bodenablauf entleert werden, indem Sie einen Schlauch mit einem Innendurchmesser von 13 mm (nicht im Lieferumfang enthalten) anbringen.

• Entfernen Sie die durchgehende Abflusskappe, indem Sie sie gegen den Uhrzeitigersinn drehen, und entfern den Sie Gummistopfen vom Ablauf.

1. Stecken Sie einen Schlauch mit einem Innendurchmesser von 13 mm (nicht im Lieferumfang enthalten) auf den Ablassanschluss.

ACHTUNG:

• Wenn Sie die Möglichkeit des kontinuierlichen Wasserablassens durch das mittlere Loch nutzen, stellen Sie das Gerät auf einen ebenen Untergrund und vergewisern Sie sich, dass der Ablassschlauch nicht verstopt und dass er nach unter gerichtet ist. Wenn Sie das Gerät auf einem unebenen Untergrund oder mit unsachgemäß installiertem Schlauch aufstellen, kann sich Wasser im Gehäuse ansmeln und das Gerät kann sich abschalten. Entleeren Sie das Wasser im Gehäuse, wenn sich die Klimaanlage abschaltet, und überprüfen Sie anschließend, ob der Standort und der Schlauch den erforderlichen Gegebenheiten entsprechen.

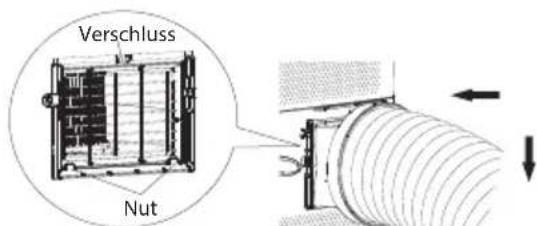

Installation der Wärmeabflussleitung

Installation der Wärmeabflussleitung

1. Drehen Sie das Verbindungsstück A und den hinteren Clip im Uhrzeigersinn in die beiden Enden des Wärmeabfuhrrohrs.

1. Stecken Sie das Verbindungsstück A des Wärmeabfuhrrohrs in die Nut, bis Sie ein klickendes Gerausch horen.

1. Führn Sie das Wärmeabflussrohr nach draußen.

Hinweis zur Installation des Wärmeabflussrohrs

Zur Verbesserung der Kühleffizienz sollte das Wärmeabgaberohr so kurz wie möglich und flach sein und keine Krümmung aufweisen, damit eine gleichmäßige Wärmeabgabe gewährleistet wird. Installieren Sie das Wärmeabflussrohr entsprechend der unteren Abbildung.

Das Abflussrohr kann je nach den Erfordernissen des Benutzers installiert werden, wobei die unter dargestelter Installationsform vermieden werden sollente, da es besteht zu einer ungleichmäßigen Abführung kommt kann.

• Die Länge des Wärmeabfuhrrohres beträgt unter 1 m. Es ist empfehlenswert, es möglichst kurz zu verwenden.
• Das Wärmeabfuhrrohr sollte bei der Installation so flach wie möglich sein. Sie dürfen das Rohr nicht verlangern und nicht mit anderen Wärmeabfuhrrohren verbinden.

Betriebstest

• Verbinden Sie das Gerät mit der Stromversorgung und drücken Sie anschließend die Taste ON/OFF (EIN/AUS) auf der Fernbedienung, um es zu starten.
• Drücken Sie die Modustaste zur Auswahr der Funktion Auto, Kühlen, Trocknen oder Lüfter und überprüfen Sie anschließend, ob das Gerät ordnungsgemäß Funktioniert.
• Wenn die Umgebungstemperatur unter 16^ liegt, kann die Klimaanlage nicht im Kuhlbetrieb arbeiten.

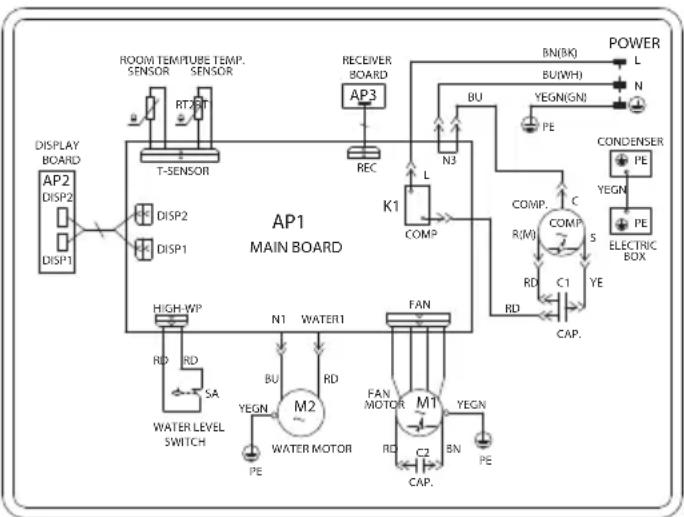

Schaltplan

Die elektrischen Schaltpläne können ohne Vorankündigung geändert werden.itte beachten Sie die Schaltpläne auf dem Gerät. UL-C09EA-W

Handbuch für Spezialisten

Eignungsvoraussetzung für das Wartungspersonal (Reparaturen)dürfen ausschließlich von Spezialisten durchgeführt werden).

1. Jede Person, die an Arbeitsen an oder dem Eingriff in einen Kätemittelkreislauf beseitigt ist, muss über eine aktuell gültige Bescheinigung einer von der Industrie anerkannten Beurteilungsstelle verfügen, die ihre Qualifikation für den sicheren Umgang mit Kätemitteln gemäß einer von der Industrie anerkannten Bewertungsspezifikation autorisiert.
2. Die Wartungarf nur nach den Empfehlungen des Geräteherstellers durchgeführt werden. Falls Wartung und Reparatur die Unterstützung anderer Fachkräfte erfordern, sind sie unter der Aufsicht der Person durchzufahren, die im Umgang mit brennbaren Kältemitteln fachkundig ist.

Vorbereitende Arbeitsenz zur Sicherheit

Die maximale Kältemittelfüllmenge sehen Sie in der folgenden Tabelle. (Hinweis: Die R290-Lademenge konnen Sie vom Typenschild ablesen.)

Raumbereich (m2) 4 11 15
Maximale Ladung (kg) <0,15	2	0,225	0,304

Vor Beginn der Arbeitern an Systemen mit brennbaren Kätemitteln müssen Sicherheitsüberprüfungen durchgeführt werden, damit eine Minimierung der Entzündungsgefallr garantiert wird. Bei Reparaturen am Kühlsystem müssen folgende Vorsichtsmaßnahmen beachtet werden, ehe Arbeitern am System durchgeführt werden.

Arbeitsablauf

Die Arbeit ist nach einem kontrollierten Verfahren durchzuführen, um die Gefahr des Vorhandenseins eines brennbaren Gases oder Dampfes während der Ausführung der Arbeiten zu minimieren.

Allgemeiner Arbeitsbereich

Das gesamte Wartungspersonal und alle anderen Personen, die in der naher Umgebung arbeiten, müssen über die Art der auszuführenden Arbeiten unterrichtet werden. Arbeiten in beengten Räumen sind zu vermeiden. Der Bereich um den Arbeitsraum herum ist abzugrenzen. Vergewissern Sie sich, dass die Bedingungen innerhalb des Bereichs durch

die Kontrolle von brennbaren Materialien geschichert sind.

Überprüfung auf das Vorhandsein von Kältemittel

Der Bereich muss vor und während der Arbeit mit einem geeigneten Kältemitteldetektor überprüft werden, um zu garantieren, dass der Techniker sich der potenziell toxischen oder brennbaren Atmosphäre bewusst ist. Vergewissem Sie sich, dass die benutzen Leckanzeigesysteme für den Einsatz mit allen entsprechenden Kältemitteln geeignet sind, d. h. keine Funkenbildung, ausreichend abgedachtet oder eigensicher.

Vorhandensein eines Feuerlöschers

Wenn Heilbardeen an der Kühleinrichtung oder den zugehörigen Teilen durchgefuhrt werden, muss eine geeignete Feuerlösschausrüstung zur Verfugung stehen. Stellen Sie einen Pulverfeurolöscher oder CO2-Feuerolöscheriben den Befüllungsbereich.

Keine Zündquellen

Keine Person, die Arbeiten an einer Kälteanlage ausfuht, wobei Rohrleitungen freigelegt werden, darling Zündquellen so verwenden, dass diese zu einer Brand- oder Explosionsgefahr führen können. Alle möglichen Zündquellen - auch Zigarettenrauchen - sollenn ausreichend welt von der Montage-, Reparatur-, Demontage- und Entsorgungsstelle entfernt sein, wo möglicherweise Kaltemittel in den umliegenden Raum gelangen kann. Vor dem Beginn der Arbeiten muss der Bereich um das Gerät herum begutachtet werden, damit garantiert keine brennbaren Gefahren oder Zündgefahren vorhanden sind. Es mussen „Rauchen verboten"-Schilder angebracht werden.

Belüfteter Bereich

Vergewissern Sie sich, dass sich der Bereich draußen befindet oder ausreichend beluftet ist, ehe Sie in das System eindringen oder HeiBarbeiten durchfahren. Während die Arbeiten durchgefuhrt werden, muss eine Beluftung gewährleistet werden. Die Beluftung sollte das freigesetzte Kaltemittel safer zerstreuen und möglichst nach außen in die Atmosäre abgeben.

Prüfungen an der Kühleinrichtung

Wenn elektrische Komponenten geändert werden, müssen sie für den Verwendungszweck und die richtigen technischen Daten geeignet sein. Die Wartungs- und Instandhaltungsrichtlinien des Herstellers müssen jederzeit eingehalten werden.

Kontaktieren Sie im Zweifelsfall die technische Abteilung des Herstellers.

Folgenden Prüfungen müssen bei Anlagen durchgeführt werden, die brennbare Kaltemittel nutzen:

• Die tatsächliche Kaltemittelfällung entspricht der Raumgroße, in der die Teile mit dem Kaltemittel installiert werden;
• Die Luftungsanlagen und -auslasse Funktionieren ordnungsgemäß und werden nicht blockiert;
• Wenn ein indirekter Kältekreis verwendet wird, muss der Sekundärkreislauf auf das Vorhandsein von Kältemittel überprüft werden;
• Die Kennzeichnung der Geräte muss weiterhin sightbar und lesbar sein. Unleserliche Markierungen und Zeichen müssen korrigiert werden;
• Die Kältemittelleitungen oder -komponenten werden an einem Ort installiert, an dem es unwahrscheinlich ist, dass sie einem Stoff ausgesetzt sind, der kältemittelhaltige Komponenten angreifen konnte, außer die Komponenten sind aus Materialien hergestellt, die von Natur aus korrosionsbeständig oder angemessen gegen eine solche Korrosion geschützt sind.

Prüfungen an elektrischen Geräten

Die Reparatur und Wartung von elektrischen Bauteilen muss erstee Sicherheitsprüfungen und Bauteil-Inspektionsverfahren umfassen. Wenn ein Fehler vorliegt, der möglicherweise die Sicherheit beeinträchtigen konnte,arfkeine Stromversorgung an den Stromkreis angeschlossen werden, bis dieser Fehler zufriedenstellend behoben ist. Wenn der Fehler nicht augenblicklich behoben werden kann, der Betrieb aber fortgesetzt werden muss, muss eine geeignete Übergangslösung angewendet werden. Dies muss dem Eigentümer der Anlage gemeldet werden, damit alle Beteiligten informiert werden.

Erste Sicherheitsprüfungen müssen Folgendes umfassen:

• Kondensatoren müssen entladen werden: Dies muss auf sichere Weise erfolgen - zur Vermeidung einer möglichen Funkenbildung;
• Beim Befüllen, Wiederherstellen oder Spüssen des Systems dürfen keine spannungsführenden elektrischen Bauteile und Leitungen freigelegt werden;
• Es muss eine durchgehende Erdung gewährleistet sein.

Reparaturen an abgedichteten Komponenten

Wenn Reparaturen an abgedichteten Bauteilen durchgefuhrt werden, müssen Sie alle elektrischen Anschlüsse von den zu bearbeitenden Geräten trennen, ehe Sie die abgedichteten Abdeckungen usw. entfernen. Wenn die Geräte während der Wartung unbedingt mit Strom versorgt werden müssen, muss an der kritischsten Stelle eine dauerhaft Funktionierende Art der Leckerkennung installiert werden, damit Sie vor einer potenziell gefährlichen Situation gewarnt werden.

Sie müssen besonders darauf auf achten, dass das Gehäuse durch die Arbeiten an den elektrischen Bauteilen nicht auf eine Weise verändert wird, die das Schutzniveau beeinträchtigt. Dies umfasst Beschädigungen an Kabeln, eine übermäßige Anzahl von Anschlüssen, nicht der Originalspezifikation entsprechende Klemmen, Beschädigungen an Dichtungen, falsche Montage von Verschraubungen usw.

Vergewissern Sie sich, dass das Gerät sicher montiert ist.
- Vergewisern Sie sich, dass sich Dichtungen oder Dichtungsmaterialien nicht so verschlechtert haben, dass sie das Eindringen von brennbaren Atmosphären nicht mehr unterbinden konnen. Ersatzteile müssen den Herstellervorgaben entsprechen.

HINWEIS:

Die Nutzung von Silikondichtmasse kann die Effektivität einiger Arten von Lecksuchgeräten beeinträchtigen. Eigensichere Komponenten müssen vor den Arbeitsen nicht isoliert werden.

Reparatur von eigensicheren Komponenten

Legen Sie keine permanenten induktiven oder kapazitäten Lasten an den Stromkreis an, ohne sicherzustellen, dass diese die zulässige Spannung und die zulässige Stromstarke für das benutztze Gerät nicht überschreiben. In einer brennbaren Atmosärearfasschließlich an eigensicheren Bauteilen garbeitet werden. Die Testvorrichtung muss den richtigen Nennwert aufweisen.

Ersetzen Sie Bauteile nur durch Teile, die vom Hersteller zugelassen wurden. Andere Teile können dazu führen, dass sich das Kältemittel in der Atmosphäre bei einer Leckage entzündet.

Verkabelung

Vergewissern Sie sich, dass die Verkabelung keinem Verschleiß, keiner Korrosion, keinem übermögen Druck, keiner Vibrationen, keinen scharfen Kanten und/oder keinen anderen schädlichen Umwelteinwirkungen ausgesetzt ist. Bei der Prüfung müssen auch Einflüsse wie Alterung oder ständige Schwingungen von Quellen wie Kompressoren oder Ventilatoren berücksichtigt werden.

Erkennung von brennbaren Kältemitteln

Keinesfalls dürfen bei der Sueche nach oder der Erkennung von Kältemittelleckagen potenzielle Zündquellen genutzt werden. Es scarf kein Halogenidbrenner (und kein anderer Detektor mit offener Flamme) verwendet werden.

Methoden zur Leckerkennung

Folgende Leckerkennungsmethoden gelten bei allen Systemen mit Kälemitteln als zulässig.

Zum Aufspären von Kältemittelleckagen können elektronische Lecksuchgeräte benutzt werden, aber bei brennbaren Kältemitteln reicht die Empfindlichkeit weitere nicht aus oder es konnte eine Neukalibriierung erforderlich sein. (Detectionsausrüstung muss in einem kältemittelfreien Bereich kalibriert werden). Vergewisern Sie sich, dass der DetECTOR keine potenzielle Zündquelle darstellt und sich für das verwendete Kältemittel eignet. Die Lecksuchgeräte müssen auf einen Prozentsatz des LFL (Lower Flammable Limit – untere Explosionsgrenze) des Kältemittels eingestellt und entsprechend dem benutzen Kältemittel

kalibriert werden, und der entsprechende Gasanteil (maximal 25% ) ist bestätig.

Flüssigkeiten für die Leckerkennung eigener sich für die meisten Kältemittel, aber es dürfen keine chlorhaltigen Reinigungsmittel verwendet werden, weil das Chlor mit dem Kältemittel reagieren kann, wodurch die Kupferrohre korrodieren können.

Bei einem möglichn Leck sind alle offenen Flammen zu entfernen/zu LOSchen.

Wenn eine Kältemittelleckage erkannt wird, bei der gelöt werden werden muss, muss das ganze Kältemittel aus dem System entfernt werden - oder das ganze Kältemittel muss (mittels Absperventilen) in einem vom Leck entfernten Teil des Systems isoiert werden. Bei Geräten mit brennbaren Kältemitteln muss vor und während des gesamten Lötvorgangs hindurch sauerstofffreier Stickstoff (OFN - Oxygen Free Nitrogen) durch das System gesprült werden.

Entnahme und Evakuierung

Wenn für Reparaturen oder für andere Zwecke in den Kältemittelkreislauf eingegriffen werden muss, sollenen konventionelle Verfahrensweisen angewendet werden. Es ist bei brennbaren Kältemitteln jedoch entscheidend, dass die Beste Vorgehensweise befolgt wird, da die Entflammarkeit berücksichtigt werden muss. Das folgende Verfahren muss eingehalten werden:

Kältemittel entfernen;
- den Kreislauf mit Schutzgas spulen;
evakuieren;
- erneut mit Schutzgas spülen;
- den Kreislauf durch Schneiden oder Lieten öffnen.

Die Kältemittelfüllung muss in die richtigen Rückgewinnungsgasflasche zusammen führten. Bei Geräten mit brennbaren Kältemitteln muss das System mit sauerstofffreiem Stickstoff (OFN - Oxygen Free Nitrogen) gesetzt werden, damit das Gerät sichern ist. Diese Vorgang muss vielseicht mehrere Male wiederholt werden. Zur Entleerung der Kältemittelsysteme führen weder Druckluft noch Sauerstoff genutzt werden.

Bei Geräten mit brennbaren Kältemitteln sollen die Spulung erfolgen, indem das Vakuum im System mit sauerstofffreiem Stickstoff (OFN - Oxygen Free Nitrogen) gelöst und weiter gefüllt wird, bis der Arbeitsdruck erreicht ist, dann wird es in die Atmosphäre entlüftet und schließlich auf ein Vakuum heruntergebn.

Dieser Vorgang muss so lange wiederholt werden, bis kein Kältemittel mehr im System ist. Wenn die endgültige Befüllung mit sauerstofffreiem Stickstoff (OFN - Oxygen Free Nitrogen) erfolgt, muss das System auf Atmosphärendruck entlüftet werden, damit Arbeiten durchgeführt werden können. Dieser Vorgang ist absolut notwendig, wenn Sie Lötarbeiten an den Rohrleitungen durchführten müssen.

Vergewissern Sie sich, dass in der Höhe des Austritts der Vakuumpumperkeine Zündquellen vorhanden sind und dass es eine Belüfung gibt.

Befüllungsvorgänge

Neben zu den üblichen Befüllungsverfahren sind folgende Erfordernisse zu erfüllen:

• Vergewissern Sie sich, dass beim Einsatz von Befüllungsgeräten keine Verunreinigungen durch verschiedene Kältemittel auftreten. Die Schläuche oder Leitungen müssen so kurz wie möglich sein, um die darin enthaltene Kältemittelmenge zu minimieren.
  Gasflaschen müssen aufrecht stehen.
• Vergewissern Sie sich, dass das Kühlsystem geerdet ist, ehe Sie das System mit Kältemittel befüssen.
• Sie müssen das System beschreiben, nach dem der Befüllungsvorgang abgeschlossen wurde (falls dies nicht schon geschehen ist).
• Sie müssen extrem vorsichtig vorgehen, um das Kühlsystem nicht zu überfüllen.

Vor dem erneuten Aufflüssen des Systems muss es mit entsprechendem Spülgas einer Druckprüfung unterzogen werden.

Das System muss nach Abschluss des Befüllungsvorgangs, aber vor der Inbetriebnahme, einer Dichteitsprüfung unterzogen werden. Bevor Sie die Baustelle verlassen, müssen Sie eine nachträgliche Dichteitsprüfung durchführten.

Außerbetriebnahme

Vor der Durchführung dieser Vorgehensweise ist es notwendig, dass der Techniker das Gerät und ähnliche Einzelheiten genau kennt. Die empfohlende bewährte Verfahrensweise schreiben vor, dass alle Kältemittel sichere rückgewonnen werden. Vor diesen Arbeiten muss eine Öl- und Kältemittel-Probe entnommen werden, falls vor der erneuten Verwendung des rückgewonnenen Kältemittels eine Analyse nötig ist. Es ist entscheidend, dass vor dem Beginn der Arbeit elektrische Energie zur Verfugung stehen.

a. Machen Sie sich mit dem Gerät und seinem Betrieb vertraut.
b. Das System muss elektrisch getrennt werden.
c. Ehe Sie die Arbeiten durchfuhren, müssen Sie Folgendes sicherzustellen:

• Falls erforderlich, müssen mechanische Handhabungsgeräte für den Umgang mit Kätemittelflaschen bereitsstehen;
• Es muss die gesamte persönliche Schutzausrüstung vorhanden sein und richtig verwendet werden;
• Der Rückgewinnungsvorgang muss ständig von einer fachkundigen Person überwacht werden;
  Die Rückgewinnungsausrüstung und Gasflaschen entsprechen den entsprechenden Standards.

d. Pumpen Sie, falls möglich, das Kätemittelsystem ab.
e. Falls kein Vakuum möglich ist, erstellen Sie einen Verteiler, damit Sie das Kältemittel aus den entsprechlichen Teilen des Systems entfernen können.
f. Vergewissern Sie sich, dass die Gasflasche auf der Waage stehen, ehe die Rückgewinnung beginnt.
g. Schalten Sie das Rückgewinnungsgerät ein und halten Sie sich bei der Arbeit an die Anweisungen des Herstellers.
h. Sie dürfen die Gasflaschen nicht überfüllen. (Nicht mehr als 80% Volumenflüssigkeitsfüllung).
i. Der maximale Betriebsdruck der Gasflasche darf nicht übersritten werden - auch nicht vorübergehend.
j. Sobald die Flaschen ordnungsgemäß befind und die Arbeiten abgeschlossen sind, müssen Sie sich vergewissem, dass die Flaschen und die Geräte sofort vom Einsatzort entfernt werden. Außen dem müssen alle Absperventile der Geräte geschlossen sein.
k. Das rückgewonnene Kältemittel darf in kein anderes Kühlsystem eingefüllt werden - außer es wurde gereinigt und überprüft.

Kennzeichnung

Die Geräte müssen mit einem Aufkleber/Etikett versehen werden, auf dem steht, dass die Geräte außer Betrieb genommen wurden und dass das Kältemittel rückgewonnen wurde. Der Aufkleber/das Etikett muss mit einem Datum versehen und unterscriben werden. Bei Geräten mit brennbaren Kältemitteln müssen Sie sich vergewissern, dass sich auf dem Gerät Aufkleber/Etiketten befinden, auf denen steht, dass das Gerät brennbares Kältemittel enthalt.

Rückgewinnung

Wenn Sie Kältemittel aus einem System rückgewinnen, egal ob für einen Service/Wartung oder eine Außerbetriebnahme, wird die Einhaltung bewährter Verfahrensweisen empfohlen, damit alle Kältemittel sicher ruckgewonnen werden.

Wenn Sie Kältemittel in Flaschen rückgewinnen, müssen Sie darauf auf achten, dass nur Flaschen benutzt werden, die sich für die Kältemittelrückgewinnung eignen. Vergewisern Sie sich, dass die korrekte Anzahl von Flaschen zur Rückgewinnung der gesamten Systembefüllung zur Vergebung steht. Alle Flaschen, die zur Kältemittelrückgewinnung verwendet werden, sind für das zurückgewonnene Kältemittel bestimmt und für diese Kältemittel beschriftet (d. h. es muss sich um spezielle Flaschen handeln, die für die Rückgewinnung von Kältemitteln hergestellt wurden). Die Flaschen müssen über ein Druckbegrenzungsventil und dazugehörige Absperrentile verfügen – und sie müssen Funktionstüchtig sein. Leere Rückgewinnungsflaschen werden evakuiert und nach Möglichkeit gekühlt, ehe Sie die Rückgewinnung beginnen. Die Rückgewinnungsgeräte müssen sich in einem einwandfrei

Zustand befinden und es müssen Anweisungen/Anleitungen für die zur Verfugung stehenden Geräte vorhanden sein und sie müssen sich für alle entsprechenden Kältemittel eignen – einschließlich, falls zutreffend, für brennbare Kältemittel. Außer dem müssen voll funktionsfähige, kalibrierte Waagen bereitstehen. Schläuche müssen vollständig vorhanden sein – mit leckagefrei den Verschlusskupplungen und voll funktionsfähig. Vor dem Einschalten des Rückgewinnungsgeräts müssen Sie sich vergewissern, dass es sich in einem einwandfrei Zustand befindet, ordnungsgemäß gewartet wurde und dass alle dazugehörigen elektrischen Komponenten versiegelt sind, damit bei einer Kältemittelabgabe eine Entzündung verhindert wird. Fragen Sie im Zweifelsfall beim Hersteller nach.

Das rückgewonnene Kältemittel muss in der richtigen Rückgewinnungsflasche an den Kältemittelllieferanten zurückgegeben werden - und der entsprechende Entsorgungsnochweis ist zu erbringen. In den Rückgewinnungseinheiten und vor allem in Flaschen dürfen keine Kältemittel vermischtet werden.

Falls Kompressoren oder Kompressorole entfern werden, müssen Sie sicherstellen, dass sie auf ein akzeptables Niveau evakuiert wurden, damit garantiert kein brennbares Kältemittel mehr im Schmiermittel ist. Sie müssen den Evakuierungsvorgang vor der Rückgabe des Kompressors an die Lieferanten durchführren. Zur Beschleunigung these Vorgangs darf nur eine Elektroheziehung am Kompressorkörper genutzt werden. Falls Öl aus einem System abgelassen wird, muss es safer erfolgen.

Technische Daten

Modell UL-C09EA-W
Stromversorgung 220 – 240 V AC, 50 Hz
Energieeffizienzklasse A
Stromverbrauch bei laufendem Betrieb (W) 1000
Stand-by-Stromverbrauch (W) 0,5
Kühlleistung (W) 2600
Geräuschpegel (Hoch) dB(A) 64
Luftstrom (Hoch/Mittel/Niedrig) \( (m^3/h) \) 260/240	16 ~ 30
Betriebstemperaturbereich (°C)
Ungefährte Raumgroße (m²)	26
Ungefährte Raumkapazität (m³)	65
GröBe (B x T x H in mm)	287 x 326 x 705
Gewicht (kg)	24,5
Abluftrohr-Außendurchmesser (mm)	142
Kältemittel	R290
Kältemittelfüllung (g)	175

Technische Spezifikationen können ohne vorherige Ankündigung geändert werden.
