AHAP24CE - Climatiseur SHARP - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'appareil	Climatiseur
Capacité de refroidissement	24000 BTU/h
Type de réfrigérant	R32
Classe énergétique	A++
Niveau sonore	55 dB(A)
Dimensions (Unité intérieure)	800 x 300 x 200 mm
Dimensions (Unité extérieure)	800 x 600 x 300 mm
Poids (Unité intérieure)	10 kg
Poids (Unité extérieure)	40 kg
Fonctionnalités supplémentaires	Mode déshumidification, télécommande, programmation horaire
Entretien	Filtres à nettoyer tous les 3 mois, vérification annuelle du circuit frigorifique
Consignes de sécurité	Ne pas obstruer les grilles d'aération, installation par un professionnel recommandée
Garantie	2 ans sur pièces
Informations d'achat	Vérifier la compatibilité avec la surface à climatiser

FOIRE AUX QUESTIONS - AHAP24CE SHARP

Pourquoi ma climatisation SHARP AHAP24CE ne s'allume-t-elle pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'est pas déclenché.

Pourquoi le débit d'air est-il faible ?

Vérifiez si les filtres à air sont encrassés. Nettoyez ou remplacez les filtres si nécessaire. Assurez-vous également que les bouches d'aération ne sont pas obstruées.

Comment régler la température sur ma climatisation ?

Utilisez la télécommande pour ajuster la température souhaitée. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température.

Que faire si ma climatisation fait du bruit ?

Vérifiez si l'appareil est de niveau. Un déséquilibre peut provoquer des bruits. Si le bruit persiste, contactez un technicien pour une inspection.

Pourquoi ma climatisation ne refroidit-elle pas correctement ?

Assurez-vous que les filtres sont propres et que les fenêtres sont fermées. Si le problème persiste, il pourrait y avoir une fuite de réfrigérant, nécessitant l'intervention d'un professionnel.

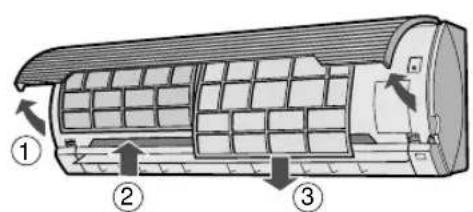

Comment nettoyer les filtres de ma climatisation ?

Retirez les filtres de l'appareil, aspirez la poussière et lavez-les à l'eau tiède savonneuse. Séchez-les complètement avant de les remettre en place.

Est-ce que la climatisation SHARP AHAP24CE consomme beaucoup d'énergie ?

Ce modèle est conçu pour être économe en énergie. Vérifiez l'étiquette énergétique pour plus d'informations sur sa consommation.

Comment programmer ma climatisation pour qu'elle s'éteigne automatiquement ?

Utilisez la fonction de minuterie sur la télécommande pour définir l'heure à laquelle vous souhaitez que l'appareil s'éteigne.

Que faire si l'affichage de ma télécommande ne fonctionne pas ?

Vérifiez si les piles de la télécommande sont chargées. Remplacez-les si nécessaire.

Pourquoi il y a de l'eau qui coule de ma climatisation ?

Cela peut être dû à un filtre encrassé ou à un drain obstrué. Vérifiez et nettoyez ces éléments. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI AHAP24CE SHARP

Nous vous remercions d'avoir acheté un climatiseur SHARP. Lire attentivement ce manuel avant d'utiliser l'appareil.

TABLE des matières

PRECAUTIONS F-1 AUTRES REMARQUES SUR LE FONCTIONNEMENT. F-3 CONSEILS SUR LES ECONOMIES D'ENERGIE F-3 NOMENCLATURE F-4 - UTILISATION DE LA TELECOMMANDE.... F-6 CONSEILS CONCERNANT LE FONCTIONNEMENT DU PLASMACLUSTER F-7 FONCTIONNEMENT DE BASE F-8 AJUSTER LA DIRECTION DU DEBIT D'AIR F-10

FONCTIONNEMENT DU PLASMA-CLUSTER F-11 MINUTERIE D'ARRET APRES UNE HEURE F-11 FONCTIONNEMENT DE LA MINUTERIE F-12 MODE AUXILIAIRE F-14 ENTRETIEN F-14 - KIT EN OPTION. F-15 AVANT D'APPELER LE SERVICE APRES-VENTE. F-16

Precautions d'emploi

1 Ne pas tirer ou déformer le cordon d'alimentation. Le fait de le saisir ou une mauvaise utilisation du cordon d'alimentation peut endommager l'appareil et provoquer une décharge électrique. 2 Veiller à ne pas exposer votre corps directement à l'air évacué pendant une longue période. Il risque d’affectorer votre état physique. 3 Lors de l'utilisation du climatiseur pour des enfants en bas âge, des jeunes enfants, des personnes âgées, des personnes alitées ou handicapées, s'assurer que la température de la pièce est appropriée à ceux qui OK trouvent dans la pièce. 4 Ne jamais insérer des objets dans l'appareil. Le fait d'insérer des objets dedans peut provoquer des blessures à cause de la rotation à grande vitesse des ventilateurs internes. 5 Mettre le climatiseur sans faille à la masse. Ne pas connecter le fil de mise à la terre à un tuyau de gaz, un tuyau d'eau, un paratonnerre ou un fil de mise à la terre du téléphone. Une mise à la terre incomplete risque de provoquer une décharge électrique. 6 En cas d'anomalie du climatiseur (par ex. s'il dégage une odeur de brûlure), arrêtez immédiatement son utilisation et tournez le disjoncteur en position OFF. 7 Respecter les réglementations et prescriptions locales pour le câblage du cordon d'alimentation. Une connexion de câble incorrecte peut provoquer une surchauffe du cordon d'alimentation, de la fiche et de la prise électrique et provoquer un incendie. 8 Utiliser uniquement le cordon d'alimentation spécifié par le fabricant pour le remplacement. Le remplacement doit être effectué par un technicien ou un dépanneur qualifié.

MISES En GARDE concernant l'installation / le demontage / la reparation

• Ne pas essayer d'installer/démonter/réparer soi-même l'appareil. Un travail incorrect risque de provoquer une décharge électrique, une fuite d'eau, un incendie etc. Consulter votre revendeur ou un autre dépanneur qualifié pour installer/démonter/réparer l'appareil.

Cet équipement est conforme aux exigences des Directives 89/336/CEE et 73/23/CEE modifiées par la directive 93/68/CEE.

Precautions d'emploi

1 Ouvrir périodiquement une fenêtre ou une porte pour aérer la pièce, en particulier lors de l'utilisation d'appareils à gaz. Une ventilation insuffisante risque de provoquer un manque d'oxygène. 2 Ne pas utiliser les touches avec les mains mouillées. Cela risque de provoquer une décharge électrique. 3 Par mesure de sécurité, couper le disjoncteur lorsque l'appareil n'est pas utilisé pendant une période prolongée. 4 Vérifier périodiquement l'usure du rack de montage de l'unité extérieure afin de s'assurer qu'il est fixé fermement en place. 5 Ne rien placer sur l'unité extérieure et ne pas marcher dessus. L'objet ou la personne risque de basculer ou de tomber, provoquant des blessures. 6 Cet appareil est conçu pour une utilisation privée. Ne pas utiliser pour d'autres applications, exemple dans un chenil ou une serre pour l'élevage d'animaux ou la culture des plantes. 7 Ne pas placer une cuvette avec de l'eau sur l'appareil. Si l'eau pénètre dans l'appareil, l'isolation électrique risque d'être détériorée et de provoquer une décharge électrique. 8 Ne pas bloquer les entrées et sorties d'air de l'appareil. Cela risque de provoquer un fonctionnement insuffisant ou des pannes. 9 S'assurer d'arrêter l'utilisation et couper le disjoncteur avant d'effectuer la maintenance ou le nettoyage. Un ventilateur tourne à l'intérieur de l'appareil et risque de vous blesser. 10 Ne pas éclabousser ou verser de l'eau directement sur l'appareil. L'eau risque de provoquer une décharge électrique ou d'endommager l'appareil. 11 Cet appareil n'est pas destiné à être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance. Les jeunes enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

Precautions concernant l'emplacement / installation

• S'assurer de connecter le climatiseur à une source de tension et à une fréquence appropriées. L'utilisation d'une alimentation ayant une tension et une fréquence incorrectes peut endommager l'appareil et provoquer un incendie.
• Ne pas installer l'appareil dans un endroit où un gaz inflammable risque de fuir. Il risque de provoquer un incendie. Installer l'appareil dans un endroit peu poussiéreux, sans fumée et humidité dans l'air.
• Arranger le flexible de vidange pour assurer un écoulement normal. Un écoulement insuffisant risque de mouiller la pierre, les meubles etc.
• S'assurer qu'un disjoncteur de fuite ou un disjoncteur de circuit est installé, en fonction de l'emplacement d'installation, pour éviter une décharge électrique.

AUTRES remarques sur le fonctionnement

GAMME DE TEMPERATURES DE SERVICE

		TEMP. INT.	TEMP. EXT.
CLIMATISATION	limite 32°supérieure	C D.B. 43°C D.B.23°C W.B. -
	limite 21°inférieure	C D.B. 21°C D.B.15°C W.B. -
CHAUFFAGE(AY-AP18CE/AY-AP24CEuniquement)	limite 27°supérieure	C D.B. 24°C D.B.18°C W.B.
	limite 20°inférieure	C D.B. -8,5°C D.B.-9,5°C W.B.

D.B. = Ampoule sèche W.B. = Ampoule humide

Le dispositif de protection intégré peut empêcher cette unité de fonctionner quand celle-ci est utilisée hors de cette portée.

• De la condensation peut se former sur la sortie d'air si cette unité fonctionne continuellement en mode FRAIS ou SEC et que l'humidité dépasse les 80 pourcents.

Lorsqu'une PANNE de courant se produit

Ce climatiseur possède une fonction de mémoire pour enregistrer les réglages lorsqu'une panne de courant se produit. Une fois que le courant est rétabli après une panne, l'unité redémarre automatiquement avec les mêmes réglages qui étaient actifs avant la panne, à l'exception des réglages de temporisation.

Si les temporisations ont été réglées avant la panne de courant, il sera nécessaire de les réinitialiser après le rétablissement du courant.

Prechauffage

En mode de CHAUFFAGE, le ventilateur intérieur risque de ne pas démarrer pendant deux à cinq minutes après la mise en marche de l'appareil pour empêcher que de l'air froid soit produit par l'unité.

Fonction de degivrage

Lorsque de la glace se forme sur l'échangeur de chaleur dans l'unité extérieure pendant l'opération de CHAUFFAGE, un dégivrage automatique produit de la chaleur pendant environ 5 à 10 minutes pour retirer la glace. Pendant le dégivrage, les ventilateurs intérieur et extérieur cessent de fonctionner. - Une fois que le dégivrage est terminé, l'unité reprend automatiquement son fonctionnement en mode CHAUFFAGE.

Efficacite de chauffage

• Le climatiseur utilise une pompe à chaleur pour extraire la chaleur de l'air extérieur et la répandre à l'intérieur de la pièce. La température de l'air extérieur a donc une forte influence sur l'efficacité du chauffage. Si l'efficacité du chauffage est réduite à cause d'une température extérieure trop basse, utilisez un chauffage supplémentaire.
• Beaucoup de temps est nécessaire pour chauffer une pièce en totalité à cause du système de circulation d'air force.

Conseils sur les economies d'energie

Voici quelques manières simples d'économiser de l'énergie quand vous utilisez votre climatisation.

Reglez l'appareil a une temperature approprie

• En réglant le thermostat à une température de 1°C supérieure à celle de la température souhaitée en mode FRAIS (et de 2°C inférieure en mode CHAUFFAGE avec les modèles AY-AP18CE/AY-AP24CE) permet une économie d'environ 10 pourcents de sa consommation électrique.
• Le réglage à une température beaucoup plus basse que nécessaire pendant le fonctionnement en refroidissement entraînera une augmentation de la consommation électrique.

Proteger du SOLEIL et empecher les courants d'air

• Une protection contre les rayons du soleil pendant le fonctionnement en refroidissement permettra une réduction de la consommation électrique.
• Fermez les fenêtres et les portes pendant le fonctionnement en refroidissement (et en chauffage avec les modèles AY-AP18CE/AY-AP24CE).

Debranchez le cable d'alimentation lorsque l'unite NE VA PAS etre utilissee pour de longues periodes

L'unité intérieure consomme quand même un peu d'énergie quand elle ne fonctionne pas.

UNITE INTERIEURE

① Bouche d'entrée (Air) ② Panneau d'ouverture ③ Touche AUX. ④ Filtres à air ⑤ Fenêtre receiver ⑥ Volets d'aération Ouvrir pour nettoyer l'intérieur du climatiseur. ⑦ Cordon d'alimentation (AY-AP18CE/AH-AP18CE uniquement) ⑧ Panneau d'indicateur ⑨ Volets d'aération à réglage vertical ⑩ Volets d'aération à réglage horizontal ⑪ Sortie (Air) ⑫ Télécommande ⑬ Voyant de vitesse de ventilateur automatique AUTO FAN SPEED (verte) ⑭ Voyant de vitesse de ventilateur FAN SPEED (vert) ⑮ Voyant PLASMACLUSTER (bleu, vert) ⑯ Voyant de minuterie TIMER (orange) ⑰ Voyant de marche OPERATION (rouge)

UNITE EXTERIEURE

18 Sortie (Air) Tube réfrigérant et cordon d'interconnexion ② Tuyau d'évacuation ② Sortie (Air)

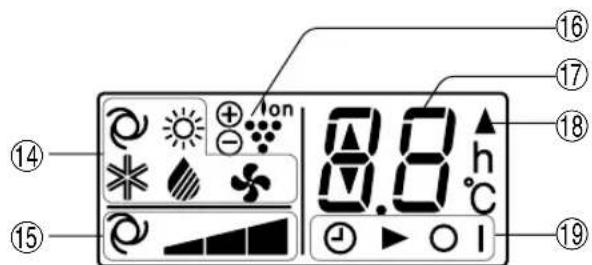

TELECOMMANDE

① ÉMETTEUR ② AFFICHAGE (Affichage à cristaux liquides) ③ Touche ON/OFF ④ Touche THERMO. (Thermostat) ⑤ Touche DISPLAY ⑥ Touche MODE ⑦ Touche TIMER ON (pour régler la minuterie) ⑧ Touche de temporisation d'arrêt ONE-HOUR OFF TIMER ⑨ Touche TIMER OFF (pour régler la minuterie) ⑩ Interrupteur de ventilation FAN ⑪ Touche d'annulation de la temporisation TIMER CANCEL ⑫ Touche SWING ⑬ Touche PLASMACLUSTER

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-AP18CE/AY-AP24CE)

uniquement pour SEULEMENT

AY-AP18CE/AY-AP24CE

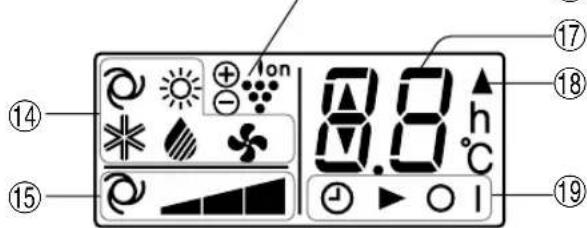

SYMBOLES DE VITESSE DE VENTILATEUR

: AUTOMATIQUE: Reglage, manuel

⑥ SYMBOLE DU PLASMACLUSTER ⑰INDICATEUR DE TEMPERATURE ET DE DECOMPTE DU TEMPS 18 SYMBOLES DE TRANSMISSION 19INDICATEUR DE TEMPORISATION ON/OFF Indique les heures de reglage de la temporisation.

(Le symbole de mode de chauffage existe uniquement sur les modèles AY-AP18CE/AY-AP24CE)

Installation des PILES utilizar deux PILES de format AAA (R03).

1 Retirez le couvercle du compartiment des piles au dos de la télécommande. 2 Insérer les piles dans le compartiment en respectant les polarités et .

• Des lignes seront indiquées à l'affichage lorsque les piles sont installées correctement.

3 Remettre en place le couvercle du compartiment des piles.

Couvercle des piles

Remarques :

• La durée de service des piles est d'environ un an dans des conditions d'utilisation normale. Lors du remplacement des piles, remplacer les deux piles, et s'assurer qu'elles sont du même type.
• Si la télécommande ne fonctionne pas correctement après le remplacement des piles, retirer les piles et les remettre en place 30 secondes plus tard.
• Si l'appareil ne sera pas utilisé pendant une longue période, enlever les piles de la télécommande.

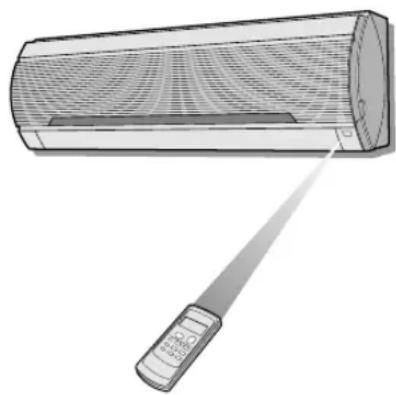

VOICI Comment utiliser la telecommande

Pointer la télécommande vers la fenêtre de réception du signal de l'appareil et appuyer sur une touche. L'appareil émet un bip lorsqu'il reçoit le signal.

• S'assurer qu'il n'y a pas de rideau ou un autre objet entre la télécommande et l'appareil.
• La télécommande peut envoyer des signaux à une distance de 7 mètres.

Attention

• Ne pas exposer la fenêtre de réception du signal aux rayons directs du soleil, étant donné qu'ils peuvent gêner son fonctionnement. Si la fenêtre de réception du signal est exposée aux rayons directs du soleil, tirer le rideau pour bloquer la lumière.
• Le fait d'utiliser une lampe fluorescente avec un démarreur rapide dans la même pièce risque de créer des interférences avec la transmission du signal.
• L'appareil peut être affecté par les signaux transmis par la télécommande d'un téléviseur, magnétoscope ou un autre équipement utilisé dans la même pièce.
• Ne pas laisser la télécommande exposée aux rayons directs du soleil ou près d'un radiateur. Protéger également l'appareil et la télécommande contre l'humidité et les chocs qui peuvent décolorer ou endommager l'appareil.

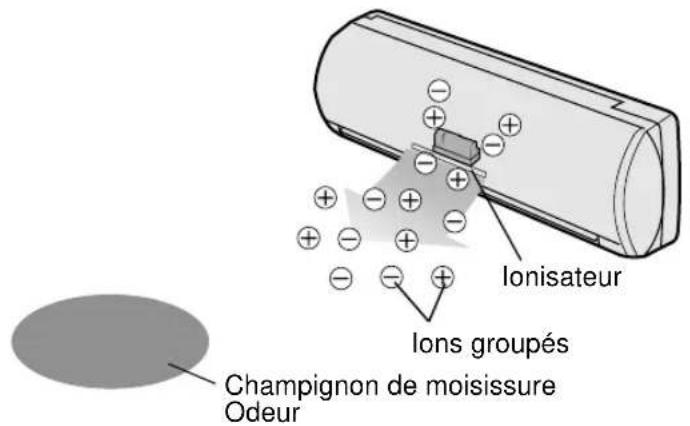

L'ionisateur situé à l'intérieur du climatiseur diffusera des ions groupés, c'est-à-dire une masse d'ions positifs et négatifs, dans la pièce.

Les ions groupés éliminent les champignons de moisissure en suspension dans l'air, désodorisent/décomposent les molécules responsables d'odeurs.

Élimine, désodorise, décompose

Fonctionnement du purificateur d'air

Les ions groupés dispersés dans l'air permettent de purifier l'air de la pièce.

Fonctionnement du rafraichissement

Les ions groupés négatifs, également présents dans un environnement naturel, seront dispersés dans l'air de la pièce à force dose et vous permettront de vous rafraîchir le corps et l'esprit.

Veuillez vous reporter à la page 11 pour le fonctionnement.

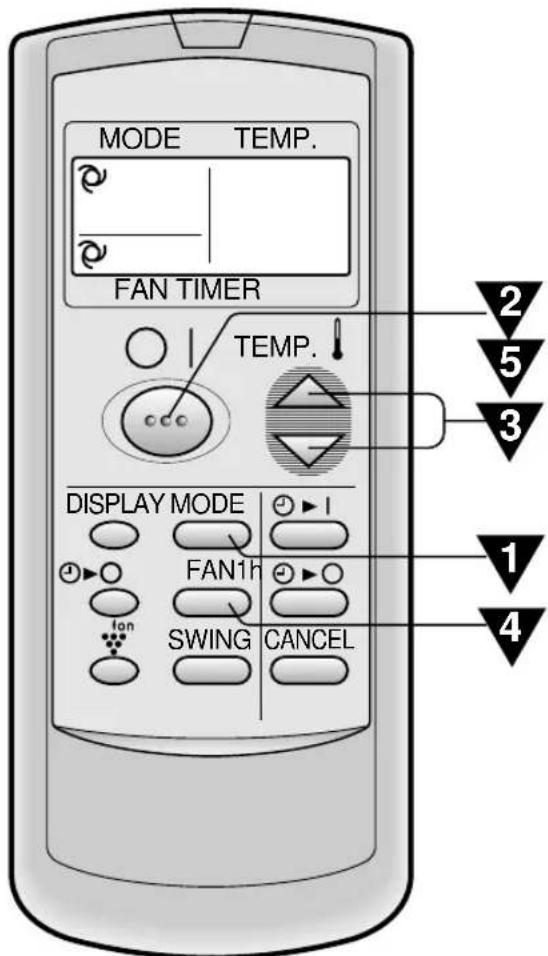

Appuyer sur la touche MODE pour sélectionner le mode de fonctionnement.

AUTOMATIQUE CHAUFFAGE FRAIS SEC VENTILATEUR

CHAUFFAGE

est uniquement pour AY-AP18CE/AY-AP24CE)

Appuyer sur la touche ON/OFF pour commencer l'utilisation.

• Le voyant rouge OPERATION s'allume sur l'appareil.

Appuyer sur la touche THERMO. pour régler la température désirée.

Mode AUTO/SEC

La température peut être modifiée par incréments de 1°C dans un intervalle de 2°C supérieur à 2°C inférieur à la température automatiquement déterminée par le climatiseur.

Mode FRAIS (chauffage)

pour AY-AP18CE/AY-AP24CE)

La température peut être réglée dans un intervalle de 18 à 32°C

Ventilateur uniquement

Le réglage de la température ne peut pas être effectué.

Appuyez sur la touche VENTILATEUR pour régler la vitesse de ventilation souhaitée.

AUTOMATIQUE Doux BAS HAUT

• En mode SEC, la vitesse du ventilateur est préréglée sur AUTOMATIQUE et ne peut pas être modifiée.
• En mode VENTILATEUR UNIQUEMENT, la vitesse du ventilateur ne peut pas être réglée sur AUTOMATIQUE.

Pour éteindre l'appareil, appuyer à nouveau sur la touche ON/OFF.

• Le témoin rouge OPERATION (E) s'éteint sur l'appareil.

Conseils à PROPOS du mode automatique

En mode AUTOMATIQUE, le réglage de température et de mode sont sélectionnés automatiquement selon la température de la pièce et la température extérieure lorsque l'appareil est allumé.

Réglages de modes et de température pour les modèles AH-AP18CE/AH-AP24CE

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 24°C	SEC	Temp. ambiente au démarrage
24°C-26°C	FRAIS	24°C
26°C-28°C	FRAIS	25°C
Au-dessus de 28°C FRAIS	26°C

Réglages de modes et de température pour les modèles AY-AP18CE/AY-AP24CE

Temp. ambiente au démarrage	Fonctionnement automatique
	Mode Réglage du thermostat
En-dessous de 21°C CHAUFFAGE 23°C
21°C-24°C	SEC	Temp. ambiente au démarrage
24°C-26°C	FRAIS	24°C
26°C-28°C	FRAIS	25°C
Au-dessus de 28°C FRAIS 26°C

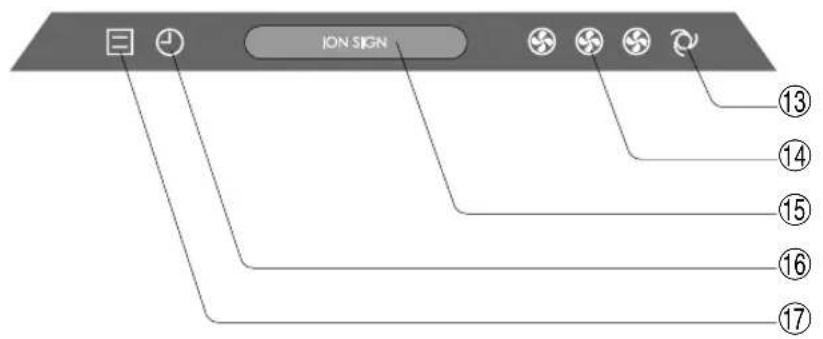

Conseils au SUJET du VOYANT de vitesse de ventilateur

Pendant le fonctionnement, le voyant FAN SPEED s'allume sur trois niveaux (2 niveaux pour le mode SEC) sur le panneau d'indicateurs de l'unité pour indiquer la vitesse du ventilateur.

Vitesse haute

Le voyant AUTO FAN SPEED s'allume.

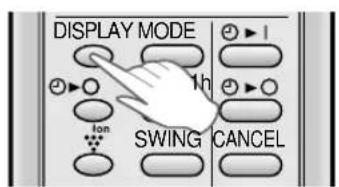

Pour éteindre le voyant FAN SPEED, appuyez sur la touche DISPLAY. Le voyant PLASMACLUSTER s'éteindra également.

Direction verticale du DEBIT d'air

La direction du débit d'air est préréglée automatiquement comme suit dans chaque mode pour assurer un confort optimum :

Modes FRAIS et SEC	Débit d'air horizontal
VENTILATEUR UNIQUEMENT (et modeCHAUFFAGE pour les modèles AY-AP18CE/AY-AP24CE)	Débit d'air diagonal

VOICI Comment ajuster la direction du DEBIT d'air

Appuyer une fois sur la touche SWING de la télécommande.

Le volet de réglage d'aération vertical change continuellement d'angle.

Appuyer à nouveau sur la touche SWING lorsque le volet de réglage vertical est à la position désirée.

• Le volet d'aération s'arrête de se déplacer dans l'intervalle indiqué sur le schéma.
• La position ajustée sera mémorisée et réglée automatiquement à la même position lors de l'utilisation suivante.

Intervalle de réglage

Modes FRAIS et SEC

Mode VENTILATEUR UNIQUEMENT (et mode CHAUFFAGE pour AY-AP18CE/AY-AP24CE)

L'intervalle de réglage est plus étroit que l'intervalle SWING afin d'éviter une condensation.

L'intervalle est large, de sorte que le début d'air puisse être dirigé vers le sol.

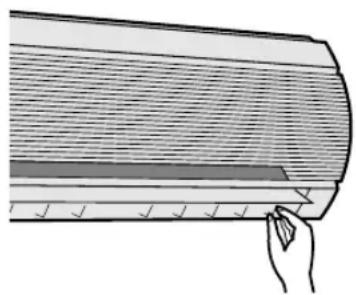

Direction horizontal du DEBIT d'air

Maintenir le volet de réglage horizontal de l'aération comme indiqué sur le schéma et ajuster la direction du débit d'air.

Attention

Ne jamais essayer d'ajuster les volets de réglage vertical manuellement.

• Un réglage manuel du volet de réglage vertical peut provoquer un mauvais fonctionnement de l'appareil lorsque la télécommande est utilisée pour le réglage. Lorsque le volet de réglage vertical est positionné à la position la plus bas en mode FRAIS ou en mode SEC pendant une période prolongée, une condensation risque de se produire.

Ne pas positionner le volet de réglage vertical complètement à droite ni à gauche lors du fonctionnement du climatiseur avec une vitesse de ventilateur régée sur "FAIBLE" pendant une période prolongée.

De la condensation risque de se former sur les volets d'aération.

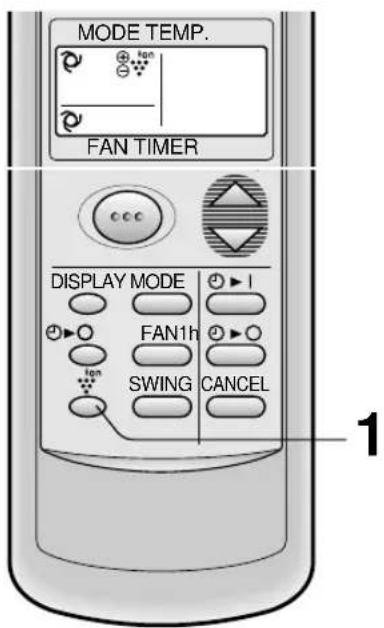

Fonctionnement du PlasmacLuster

Des ions groupés et des ions négatifs sont dispersés dans l'air, purifiant ainsi l'air de la pièce et favorisant le rafraîchissement du corps et de l'esprit.

FONCTIONNEMENT DU PURIFICATEUR D'AIR: Les ions groupés dispersés dans l'air élimineront les champignons de moisissure en suspension dans l'air, désodoriseront/décomposeront les molécules responsables d'odeurs.

FONCTIONNEMENT DU RAFRAICHISSEMENT: Des ions négatifs dispersés dans l'air aideront à vous rafraîchir le corps et l'esprit.

1 Pendant le fonctionnement, appuyer sur la touche PLASMACLUSTER pour sélectionner le mode.

PURIFICATEUR D'AIR RAFRAICHISSEMENT ANNULER

• Lors du fonctionnement du purificateur d'air, le voyant bleu du PLASMACLUSTER sur l'appareil s'allumera.
• Lors du fonctionnement du rafraîchéissement, le voyant vert du PLASMACLUSTER sur l'appareil s'allumera.

Pour annuler

Appuyer sur la touche PLASMACLUSTER jusqu'à ce que le symbole PLASMACLUSTER de l'affichage de la télécommande s'éteigne. Le voyant PLASMACLUSTER situé sur l'appareil s'éteindra.

Remarque :

• Le réglage du fonctionnement du PLASMACLUSTER sera mémorisé et fonctionnera dans le même mode, la prochaine fois que vous activerez le climatiseur.
• Pour éteindre le voyant PLASMACLUSTER, appuyer sur la touche DISPLAY.

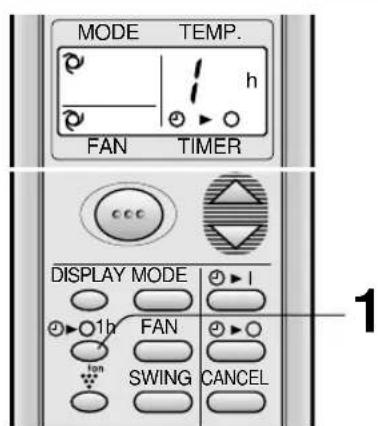

Minuterie d'arret apres une HEURE

Lorsque la minuterie ONE-HOUR OFF TIMER est réglée, l'appareil s'arrête de fonctionner après une heures.

Appuyer sur la touche ONE-HOUR OFF TIMER.

La télécommande affiche "Ih O Levoyant orange TIMER". Le voyant orange TIMER situé sur l'appareil s'allumera. L'appareil s'arrête après une heure.

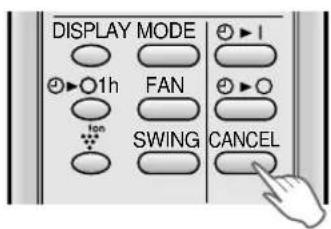

Pour annuler

Appuyer sur la touche d'annulation CANCEL.

Le voyant orange TIMER () situé sur l'appareil s'éteindra. Ou, éteindre l'appareil en appuyant sur la touche ON/OFF. - Le voyant rouge OPERATION ( et le voyant orange TIMER ( ) situés sur l'appareil s'éteindront.

Remarques :

Le fonctionnement ONE-HOUR OFF TIMER a la priorité sur les fonctions INTER ON et TIMER OFF. - Lorsque ONE-HOUR OFF TIMER est réglé pendant que l'appareil ne fonctionne pas, l'appareil fonctionne pendant une heure avec la condition réglée précédemment. - Si l'on peut utiliser l'appareil une autre heure avant que ONE-HOUR OFF TIMER soit activé, appuyer à nouveau sur la touche ONE-HOUR OFF TIMER pendant l'utilisation.

Minuterie desactivee

L'unité s'arrête automatiquement suivant votre réglage. Le déclenchement de la temporisation peut être réglé entre un minimum de 0,5 heures (30 minutes) et un maximum de 12 heures. Réglable par incrément de 0,5 heures (30 minutes) jusqu'à 9,5 heures et par incrément de 1 heure de 10 à 12 heures.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

Appuyer sur la touche d'arrêt de la temporisation TIMER OFF (O) et régalez le salaire souhaité.

• Le réglage du décalage se modifie à chaque pression sur la touche de la façon suivante :

Maintenez la touche enfoncée pour effectuer un réglage plus rapide.

• Le voyant orange TIMER ( Ⓞ) situé sur l'appareil s'allumera. L'appareil émet un bip lorsqu'il reçoit le signal.
• Le réglage de la temporisation décomptera pour indiquer le temps restant.

Exemple : Si vous souhaitez arrêter le fonctionnement 2,5 heures plus tard.

Conseils à PROPOS du fonctionnement de la minuterie

Lorsque le mode TIMER OFF est réglé, le réglage de la température est effectué automatiquement pour éviter que la pièce devienne excessivement chaude ou froide pendant votre sommeil. (Fonction de veille automatique)

Mode frais/sec :

• Une heure après le départ de la temporisation, la température augmente de 1°C au-dessus du réglage original du thermostat.

Mode de chauffage :

(uniquement pour les modèles AY-AP18CE/AY-AP24CE) - Une heure après le début de fonctionnement, la température chute de 3°C plus bas que le réglage original du thermostat.

Remarque :

• La fonction de veille automatique n'est pas activée pendant le mode VENTILATEUR UNIQUEMENT.

Pour annuler le mode minuterie

Appuyer sur la touche d'annulation CANCEL.

Le voyant orange TIMER (④) situé sur l'appareil s'éteindra.

Pour modifier le reglage de la temporisation

Appuyer sur la touche de temporisation que vous souhaitez modifier (de coupure TIMER OFF ou de mise en marche TIMER ON) et modifiez le réglage du temps.

Minuterie activee

L'unité s'arrête automatiquement suivant votre réglage.

Le délambda de la temporisation peut être réglé entre un minimum de 0,5 heures (30 minutes) et un maximum de 12 heures.

Réglable par incrément de 0,5 heures (30 minutes) jusqu'à 9,5 heures et par incrément de 1 heure de 10 à 12 heures.

Exemple: Si vous voulez que la température de la pièce soit à votre convenance 6,5 heures plus tard.

Dirigez la télécommande vers la fenêtre du capteur sur l'unité.

Appuyer sur la touche TIMER ON (①▶)

• Le réglage du début se modifie à chaque pression sur la touche de la façon suivante,

Maintenir la touche enfoncée pour effectuer un réglage plus rapide.

• Le voyant orange TIMER ( Ⓞ) situé sur l'appareil s'allumera. L'appareil émet un bip lorsqu'il reçoit le signal.
• Le réglage de la temporisation décomptera pour indiquer le temps restant.

Sélectionner le mode, la température, le réglage de la vitesse du ventilateur et le fonctionnement du PLASMACLUSTER.

• Lorsque la température est régée avec la temporisation de mise en marche TIMER ON, celle-ci est affichée pendant 5 secondes et ensuite l'affichage de l'heure reprend.
• Si vous ne souhaitez pas modifier le réglage, l'unité fonctionnera suivant le dernier réglage. L'appareil s'allume avant l'heure réglée afin de permettre à la pièce d'atteindre la température désirée par l'heure programmée. (Fonction de réveil)

Remarques sur le reglage et le fonctionnement de la temporisation

• Le dernier réglage du temps sera mémorisé et apparaîtra sur l'affichage de la télécommande lorsque vous effectuerez le prochain réglage de la temporisation d'activation ou de désactivation TIMER OFF ou TIMER ON.
• Les temporisations d'activation ou de désactivation TIMER OFF et TIMER ON ne peuvent être régles ensemble.

La dernière temporisation réglée sera active.

• Lorsque la temporisation ONE-HOUR OFF TIMER (Coupure après une heure de fonctionnement) est réglée, les temporisations TIMER OFF et TIMER ON ne sont pas disponibles.
• Lorsque la temporisation ONE-HOUR OFF TIMER est réglée pendant les délais des temporisations TIMER OFF ou TIMER ON, cette temporisation sera annulée.

Utiliser ce mode si la télécommande n'est pas disponible.

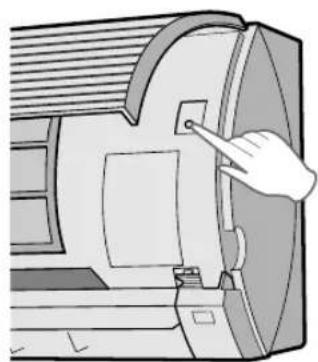

Pour allumer

Soulever le panneau avant de l'unité intérieure et appuyer sur la touche AUX. du panneau de commande.

• Le témoin lumineux rouge OPERATION ([ ]), s'allume sur l'appareil et l'appareil commence à fonctionner en mode AUTO.
• La vitesse du ventilateur et le réglage de température sont en position AUTO.

Pour eteindre

Appuyer à nouveau sur la touche AUX. du panneau de commande. - Le témoin lumineux rouge OPERATION ( [ ] ) s'éteint sur l'appareil.

Remarque :

Si la touche AUX. est enfoncée pendant le fonctionnement normal, l'appareil s'éteint.

Nettoyage de l'interieur du climatiseur

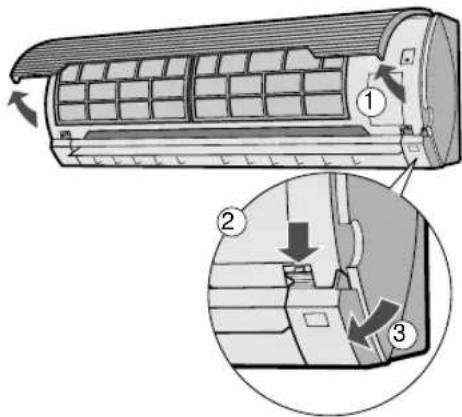

1 S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur. 2 OUVRIR LES VOLETS D'AERATION

① Soulever le panneau d'ouverture. ② Enfoncer les deux crochets de gauche et de droite, puis ouvrir la fermeture. ③ Tirer l'unité des volets d'aération vers l'avant. ④ Laisser cette dernière s'ouvrir lentement vers le bas.

3 NETTOVER L'INTERIEUR DU CLIMATISEUR

S'assurer qu'à l'intérieur le ventilateur ne tourne pas. Enlever la poussière à l'aide d'un aspirateur ou utiliser un chiffon sec.

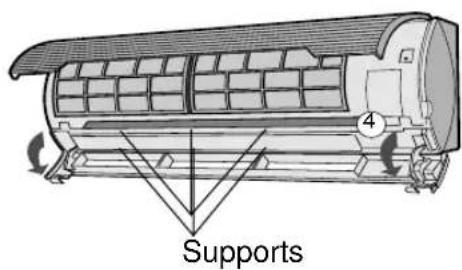

4 FERMER LES VOLETS D'AERATION

1 Soulever les volets d'aération et les faire coulisser pour les remettre en place. 2 S'assurer que chacun des crochets, à gauche et à droite, sont bien verrouillés en place et que les trois supports sont bien verrouillés. 3 Fermez le panneau d'ouverture.

5 Brancher le cordon d'alimentation sur la prise murale ou réactiver le disjoncteur. 6 S'assurer que toutes les lampes sur le panneau indicateur ne clignotent pas. Si les volets d'aération ne sont pas remis en place correctement, le dispositif de sécurité se déclenchera et les voyants clignoteront, empêchant l'appareil de fonctionner. Réinstaller dans ce cas correctement les volets d'aération. Appuyer sur la touche ON/OFF de la télécommande et vérifier que l'appareil fonctionne correctement.

S'assurer de débrancher le cordon d'alimentation de la prise murale ou couper le disjoncteur avant d'effectuer la maintenance.

Nettoyage des filtres

Les filtres à air doivent être nettoyés toutes les deux semaines.

① Soulever le panneau d'ouverture. ② Pousser les filtres à air légèrement vers le haut pour les déverrouiller. ③ Tirer les filtres à air vers le bas pour les démonter.

3 Nettoyer les filtres

Utiliser un aspirateur pour éliminer la poussière. Si les filtres sont encrassés, les laver avec de l'eau chaude et un détergent doux. Sécher les filtres à l'ombre avant de les remettre en place.

4 Reinstaller les filtres

① Réinstaller les filtres dans leurs positions originales. (2) Fermez le panneau d'ouverture. ③ Appuyer fermement sur la flèche située sur le panneau pour le verrouiller.

Nettoyer l'appareil et la telecommande

• Essuyer avec un chiffon doux.
• Ne pas éclabousser de l'eau ou verser de l'eau. Cela peut provoquer une décharge électrique ou endommager l'appareil.
• Ne pas utiliser de l'eau chaude, un diluant, des poudres abrasives ou des solvants forts.

Maintenance avant la SAISON climatisation

1 Faire fonctionner l'appareil en mode VENTILATEUR UNIQUEMENT pendant environ une demi-journée pour sécher complètement le mécanisme. 2 Arrêter le fonctionnement et débrancher l'appareil. Couper le disjoncteur, si on n'a qu'un seul exclusivement pour le climatiseur. 3 Nettoyer les filtres, puis les réinstaller.

1 S'assurer que les filtres à air ne sont pas encrassés. 2 S'assurer qu'aucun objet ne bloque l'entrée ou la sortie d'air. 3 Vérifier périodiquement l'usure du rack de montage extérieur afin de s'assurer qu'il est fermement mis en place.

Filtre purificateur d'air

Pendant le fonctionnement du climatiseur, le filtre purificateur d'air élimine la poussière et la fumée de cigarettes de l'air et délivre de l'air propre. Le matériel antibactérien d'apatite utilisé dans le filtre purificateur d'air élimine les virus et autres germes adsorbés.

La périodicité de remplacement du type jetable est d'environ 3~6 mois. Contactez votre revendeur pour l'achat de cette option.

Type AZ-F1800C

Avant d'appeler le service apres-vente

Les conditions suivantes ne signifient pas un mauvais fonctionnement de l'appareil

L'APPAREIL NE FONCTIONNE PAS L'appareil ne fonctionne pas s'il est allumé immédia-tement après sa mise hors circuit. L'appareil ne fonction-ne pas immédiatement après le changement de mode. Cela sert à protégger le mécanisme interne. Attendre 3 minutes avant de faire fonctionner l'appareil.	BRUIT DE BRUISEMENT Le bruit de bruissement doux est le son du réfri-gérant se propagateant à l'intérieur de l'appareil.
	VAPEUR D'EAU • Dans les modes FRAIS et SEC, de la vapeur d'eau peut parfois être constatée à la bouche de sortie d'air en raison de la différence entre la température ambiente et celle de l'air décharge par l'appareil. • En mode CHAUFFAGE, de la vapeur d'eau risque de s'échapper de l'unité extérieure pendant le dégivrage. (Uniquement pour les modèles AY-AP18CE/AY-AP24CE)
L'APPAREIL N'ENVOIE PAS D'AIR CHAUD (Modèles AY-AP18CE/AY-AP24CE) L'appareil est en cours de préchauffage ou de dégivrage.
ODEURS Des odeurs de moquette et de meubles qui entrent dans l'appareil et des odeurs des composants internes du climatiseur au début de l'installation peuvent être dégagées de l'appareil.
BRUIT DE CRAQUEMENT L'appareil risque de produit un bruit de craquement. Ce son est général par la friction du panneau avant et par la dilatation ou la connexion des autres composants dues à une variation de température.	ODEUR EMISE PAR LA SORTIE D'AIR DU PLASMACLUSTER C'est l'odeur d'ozone générée par l'ioni-sateur. La densité d'ozone est très faible et n'affectora pas votre santé. L' ozone dispersée dans l'air se décomposerarapidement et la densité dans la piece n'augmentera pas.
UN LEGER BRUISSEMENT EST EMIS Il s'agit d'un son émis par l'unité lorsqu'elle générale des ions groupés.

Si l'appareil semble mal fonctionner, vérifier les points suivants avant de faire appel au service après-vente.

SI L'APPAREIL NE FONCTIONNE PAS
• Vérifier si le disjoncteur a été déclenché ou si le fusible est grillé. • Vérifier que les volets d'aération sont posés correctement. Tous les voyants du panneau d'indicateurs clignoteront si les volets d'aération ne sont pas correctement installés.
SI L'APPAREIL NE REFROIDIT PAS (OU NE CHAUFFE PAS) LA PIECE CORRECTEMENT
Vérifier les filtres. Siils sont encrossés, les nettoyer.	Vérifier l'unité extérieure pour s'assurer que rien ne bloque l'entrée ou la sortie d'air.	Vérifier si le thermostat est régle correctement.
S'assurer que les fenêtres et les portes sont bien fermées.	La présence d'un grand nombre de personnes dans la pièce peut empêcher que l'appareil attigne la température désirée.	Vérifier si des apparils générateur de chaleur sont utilisés dans la pièce.

SI L'APPEARIL N'ARRIVE PAS A RECEVOIR LE SIGNAL DE TELECOMMANDE
Vérifier si les piles de la télé-commande sont usagées ou faibles.	Essayer d'envoyer à nouveau le signal avec la télécommande pointée correctement vers la fenêtre de réception du signal de l'appareil.	Vérifier si les piles de la télé-commande sont mises en place et si elles sont alignées correctement selon leur polarité.

Contacter le service après si les voyants OPERATION et TIMER clignotent sur le panneau d'indicateurs.

(μovo oTa AY-AP18CE/AY-AP24CE)

MONO ANEMIETHPA

15ΣYMBOΛ TAXYTHTA Σ ANEMI ΣTHPA

: AYTOMATH

Χειροκίνητη ρύθμιση

16 SYMBOAO PLASMACLUSTER ENDEIKTH Θ OEPMOKPAIA Ε KAI ANTI TPOΦH Σ METPH Σ XPONOIAKONTH 18ΣYMBOAO EKNOMNH ENDEIKTHXPONODIAKONTHENTOZ/EKTOZ AEITOYPIA

YnOBeIKVUEI note ExEi puOuOTeI EVTOC n EKTOC λειToupyiaoc O Xpovoiakontns.

(Telecommande Thermostat avec mouvement-AY-AP18CE/AY-AP24CE)

1 Apaisez-To KaUmu TaW V matapivv oTo Niow epos Tou TnExeipiotnpiou. 2 EioayeTe Tc matapieC OTo diaepiaqa PovtiOvTac oI noAikOTnTec kai va Eiva owoTa eUthetapaumoiEvEc.
