Producttype	Infrarood uitbreidingssysteem
Merk	ebode
Model	IR Link B
Voeding	9V DC batterij (EN22 / PP3) niet inbegrepen
Afmetingen ontvanger	55 x 40 x 25 mm
Kabellengte	3 m (1 m van hub naar zenders)
Aantal IR-zenders	3 geïntegreerde zenders in hub
Bereik	4 tot 8 meter (stand-by: ~4 m)
Ontvangsthoek	±30 graden
Technologie	eIRx™ (immuniteit voor lichtinterferentie)
Hoofdfuncties	IR-uitbreiding om A/V-apparaten achter een meubel te bedienen
Stand-by modus	Automatische terugkeer na 1 minuut inactiviteit
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen vloeistoffen gebruiken.
Veiligheid	Alleen voor binnengebruik. Voorkom vocht en schokken. Niet openen.
Reserveonderdelen en repareerbaarheid	Vervangende stickers meegeleverd. Geen door gebruiker te repareren onderdelen.
Algemene informatie	Compatibiliteit: meeste IR A/V-apparaten (behalve Bang & Olufsen). Fabrieksgarantie.

Veelgestelde vragen - IR Link B EBODE

Hoe installeer ik de ebode IR Link B?

Plaats de IR-ontvanger in direct zicht van uw afstandsbediening (4-8 m). Sluit de kabel van de ontvanger aan op de hub. Plak de IR-zenders op de IR-sensoren van uw apparaten. Plaats een 9V-batterij in de hub met de juiste polariteit.

Wat is het maximale bereik van de ontvanger?

In actieve modus is het bereik 4 tot 8 meter met een hoek van ±30 graden. In stand-by modus is het beperkt tot ongeveer 4 meter.

Welke apparaten zijn compatibel?

De meeste audio/video-apparaten die een IR-afstandsbediening gebruiken zijn compatibel, met uitzondering van sommige merken zoals Bang & Olufsen die hoge IR-frequenties gebruiken.

Wat te doen als het systeem niet werkt?

Controleer of de zenders goed op de IR-sensoren zijn geplaatst. Als interferentie (storend licht) de werking verhindert, verplaats de ontvanger dan. Zorg ervoor dat de batterij correct is geplaatst en werkt.

Hoe voed ik de IR Link B?

Het systeem wordt gevoed door een 9V DC-batterij van het type EN22 of PP3 (niet inbegrepen). Plaats deze in het compartiment van de hub met de juiste polariteit.

Kan ik het systeem met meerdere apparaten gebruiken?

Ja, de hub bevat 3 IR-zenders waarmee u tot 3 apparaten tegelijk kunt bedienen.

Wat betekent de stand-by modus?

De ontvanger gaat na 1 minuut inactiviteit in stand-by modus om de batterij te sparen. Om hem te activeren, richt u uw afstandsbediening op de ontvanger en drukt u op een knop. De LED knippert ter bevestiging.

Hoe bevestig ik de zenders op de apparaten?

Verwijder het beschermpapier van de achterkant van de zender. Plak deze voorzichtig op het midden van de IR-sensor van het apparaat. Gebruik indien nodig de vervangende stickers.

Wat te doen als een zender niet oplicht?

Controleer of de batterij goed is geplaatst en of de kabel van de ontvanger correct is aangesloten op de hub. Als het probleem aanhoudt, plaats de zender dan opnieuw op de IR-sensor.

Is het product gegarandeerd?

Ja, er geldt een fabrieksgarantie. Deze dekt geen schade als gevolg van onjuist gebruik, openen of wijzigen van het product.

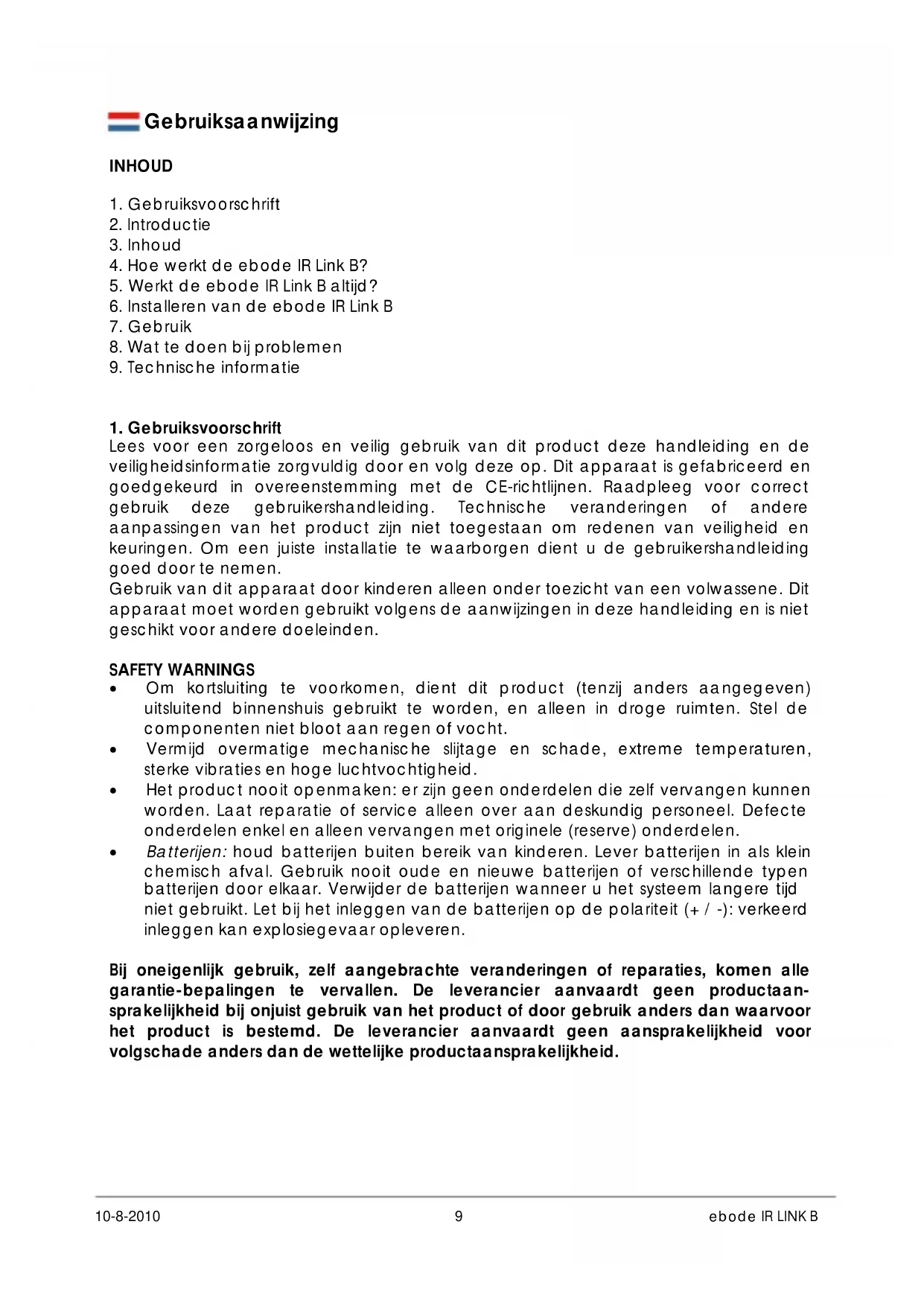

GEBRUIKSAANWIJZING IR Link B EBODE

1. Gebruiksvoorschrift
2. Introductie
3. Inhoud
4. Hoe werkt de ebode IR Link B?
5. Werkt de ebode IR Link B altijd?
6. Installeren van de ebode IR Link B
7. Gebruik
8. Wat te doein bij problemen
9. Technische informatie

1. Gebruiksvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op. Dit apparaat is gefabricieerd en goedgekeurd in overeenstemming met de CE-richtlijnen. Raadpleeg voor correct gebruik deze gebruikershandleiding. Technische veranderingen of andere aanpassingen van het product+zijn Niet toegestaan om redenen van veiligheid en keuringen. Om een juiste installmentatie te waarborgen dient u de gebruikershandleiding goed door te nemen.

Gebruik van dit apparaat door kinderen alleen onder toezicht van een volwassene. Dit apparaat要去 worden gebruikt volgens de aanwijzingen in deze handleiding en is nicht geschikt voor andere doeleinden.

SAFETYWARNINGS

• Om kortsluiting te voorkomen, dient dit product (tenzij anders aangegeven) uitsluitend binnenshuis gebruikt te worden, en alleen in droge ruimten. Stel de componenten nicht bloot aan regen of vocht.
• Vermijd overmatige mechanische slijtage en schade, extreme temperaturen, sterke vibraties en hoge luchtvochtigheid.
• Het product(nooitopenmaken:erzijn geen onderdelen diezfervangenkunnen worden.Laat reparatie of service alleen over aan deskundig personeel.Defecte onderdelen enkel en alleen verwangen met originele (reserve) onderdelen.
• Batterijen: houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch afval. Gebruik nooit oude en neue batterijen of verschillende typen batterijen door elkaar. Verwijder de batterijen wonneer u het system langere vrijniet gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -) : verkeerd inleggen kan explosiegevaar opleveren.

Bij oneigenlijk gebruik, zich aangebrachte veranderingen of reparacies, komen alle garantie-bepalingen te verrallen. De leverancier aanvaardt geen productaansprakelijkheid bij onjuist gebruik van het product of door gebruik anders dan waarvoor het product is bestemd. De leverancier aanvaardt geen aansprakelijkheid voor volgschade anders dan de wettelijkke productaansprakelijkheid.

2. Introductie

Gefeliciteerd met de aankoop van dit ebode product. De uneke ebode eIR2xM (spreekuit als Irex) technologie garandeert een hoge mate van immunititeit voor infrarood storing van direct zonlicht, CFL verlichting en flat screen TV's (inclusief Plasma, LCD en LED). Het zorgt voor een nauwkeurige reproductie van de InfraRood codes van al uw afstandsbedieningen, waaronder de nieuwe generatie codes die worden gezruikt in bijvoorbeeld set-top boxes en media players (incl. RC5/6, RcMM, XMP).

Met de ebode IR Link B kunt u de InfraRood signalen van uw eigén afstandsbediening verlungen. De IR Link Bmaakt het möglichk om uw A/V apparatuur te bedieren verwij deze in een gesloten kast staat of verdekt is opgesteld.

Een InfraRood verleng systeme bestaat uit een InfraRood ontvanger, een verdeel blokje (Hub) en tot slot de IR LED zender die het InfraRood signaal wee uitzend.

3. Inhoud

De ebode IR Link B besteht aft twee onderdelen:

-1 IRLB InfraRood Ontvanger
-1 IRHUBB met.daaraan vast 3 IR LEDs (type IREDB) en een batterij aansluiting
- 3x extra zichklevend folie voor de IR LEDs

Het ebode IR Link B systeem heeft een 9 Volt DC batterij aansluiting (batterij nicht bijgeleverd). De IR LED heeft een plankstripje aan de onderkant waarmee u de IR LED op het te bedieren apparaat kutn plakken.

4. Hoe werkt de ebode IR Link B?

De IR Ontvanger, die u bijvoorbeeld op een kastje of boekenplank plaatst, ontvangt InfraRood signalen van uw afstandsbediening. De IR Ontvanger zet dit om in een elektrisch signaaltje wat door de Hub maar de IR LED zendertjes verstuurd worden, dezezetten het verwolgens weeer om maar een InfraRood signaal. Doordat de IR LEDs zich voorzien van een InfraRood ontvangst LED zullen ze gaan knipperen zodiae en signaal ontvangen worden. Dit system kan vrijwel alle InfraRood apparatuur bedieren zoals, A/V receivers, satelliet Ontvangers, DVD recorders, set top boxen etc.

5. Werkt de ebode IR Link B altijd?

Nagenoeg alle merken en modellen werknen met de ebode IR Link B, met uitzondering van modellen die van een hoogfrequent InfraRood signal gebruik make (>100kHz) , zoals de producten van Bang & Olufsen. Uw dealer kan u hier meer informatie over给你们.

6. Installeren van de ebode IR Link B

Stap 1: Zet de ebode IR Link BOntvanger zo neer dat deze binnen het zicht en bereik (4-8 meter) van uw afstandsbediening staat. Bijvoorbeeld bovenop of naast de kast waarin de apparatuur staat. De IRLB Ontvanger kan aan het oppervlakte vast gemaakt worden door gebruik te makeen van de zelfklevende folie of via een ophangoogje aan de onderkant van de Ontvanger.

Stap 2: De kabel=kunt u nu, via de awhile de van de kast, maar de Hub leggen, en aansluiten.

Stap 3: Plaats dekleine IR LED op de te bedieren apparaten volgens deze procedure: Verwijder de plankstrip van de IR LED en plak deze direct in the midden van het IR oog van uw apparatuur.

Let op: De IR LEDs waar zoorien van een zichklevende folie. Hierdoor kunt u de beiden zendertjes op het IR oog van uw apparatuur bevestigen. Let op, dit komt erg nauwkeurig. Test eerst de positie van de IR LEDs voordat u ze definitief vastplakt op het oog.

Stap 4: Plaats een neue 9 volt (EN22 of PP3) batterij in de batterijclip van de IR Hub. Let op de polariteit (+/-).

Let op: Gebruikt u maar een apparaat, dan LAST Tweede zender ongebruikt (NOOIT VERWIJDEREN)

7. Gebruik

Normaal bevindt uw ebode IR Linkz h in stand-by mode (z.g. ruststand) om de batterij te sparen. Door binnen 4 meter of minder van de Ontvanger een toets op uw afstandsbediening in te drukken, worden de IR Link B wederom ingeschakeld voor gebruik. Een roodlichtje in de Ontvanger brandt kort ter bevestiging. Na te zich ingeschakeld heeft de IR Link Bzijn maximale gevoeligheid en kan de afstandsbediening worden gebruikt op een afstand van 4-8 meter en een hoek van 30^g . De ebode IR Link B schakelt automatisch waaruit na ongeveer 1 minuut Niet te zich gelebruikt.

8. Wat te doen bij problemen

Alhoewel de ebode IR Link B is uitgerust met once eIR2xM (spreek uit als Irex) Technologie, welche een hoge mate van immuniteit voor infrarood storing van direct zonlicht, CFL verlichting en flat screen TV's (inclusief Plasma, LCD en LED) garandeert, kan het in een enkel geval zich dat de IR Ontvanger toch last heeft van interferentie (storing). In het ergste geval zorgt deze storing ervoor dat het systemen Niet werkt. In het geval van storing branden de IR Emitters constant, ook als u geen commando geeft met uw afstandsbediening. U(Intontvanger dan het beste een stukje verplaatsen.

Na het verplaaten kut u de werking opnieuw testen. Als de IR Link B nog steeds nicht werkkt, herplaats dan de IRED Emitter(s). Het kan zichen dat deze Niet direct op het InfraRood oog van uw apparatuur geplaatst is. U kutn de gebruiksaanwijzing van dat apparaat raadplegen of contact opnemen met de fabrikant voor de exacte locatie van het InfraRood oog.

Heeft u nog vragen? Kijk dan op www.ebodeelectronics.eu.

9. Technische informatie

Voeding: 9VDC EN22 / PP3 batterij (niet bijigeleverd)

InfraRood kabel: 3 IR LEDs

Kabel lenght: 3m 1 m van IRHUBB tot IR emitters

Hubafmetingen:55x40x25mm
