GEBRUIKSAANWIJZING EM EBODE

Gebruiksaanwijzing 11

Användermanual 14

Veiligheidsvoorschrift

Lees voor een zorgeloos en veilig gebruik van dit product deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op. Technische veranderingen of andere aanpassing-en van het product zijn niet toegestaan om redenen van veiligheid en keuringen.

Lees de gebruiksaanwijzing zorgvuldig voor het correct installeren van dit product.

WAARSCHUWING: Niet openmaken! Risico van een elektrische schok. De spanning in deze apparatuur is levensgevaarlijk. Er bevinden zich geen door de gebruiker te onderhouden onderdelen in het product. Laat alle onderhoud door bevoegde onderhoudsmonteurs uitvoeren.

Belangrijk: Het product moet worden gebruikt volgens de aanwijzingen in deze handleiding en is niet geschikt voor andere doeleinden.

Voorkom de volgende situaties: Overmatige mechanische slijtage en schade, hoge temperaturen, sterke vibraties en hoge luchtvochtigheid.

Lees voor een zorgeloos en veilig gebruik van dit product de waarschuwingen verderop in deze handleiding en de veiligheidsinformatie zorgvuldig door en volg deze op.

Belangrijk: Zorg dat bij het monteren van de EM schakelaar het ebode logo rechtsonder zit.

Instellen van het X10 adres, indien noodzakelijk

Een X10 adres bestaat uit een HUIS CODE en een UNIT CODE. Dit unieke adres maakt het mogelijk om een of meerdere ontvangers (wanneer deze hetzelfde adres hebben) te schakelen met de EM schakelaar.

Algemene informatie:

1. Het standaard geprogrammeerde adres is A1.

Dit betekend dat u de volgende ontvangers met adres A1 kunt bedienen:

(a) De ebode modules RMA, RMV, RPT, RPA, RPL (Om de modules RPA, RPL te kunnen bedienen heeft u een ontvanger nodig om de RF signalen om te zetten naar X10 signalen op het lichtnet, b.v.RPT).
(b) Standaard X10 RF ontvangers zoals TM13 en SC28 alarm console wanneer deze huiscode A hebben.

1. De LED op de voorkant van de EM module wordt gebruikt om de status van de module weer te geven:

2. Groene LED: AAN

3. Rode LED: UIT

Programmeren van de EM schakelaar:

De LED op de voorzijde geeft de volgende 3 statusen weer:

Rode LED: Huis code (A tot P)

Groene LED: Unit code (1 tot 16)

Gele LED: Status van de programmeer mode.

A. Druk gelijktijdig op de bovenste (AAN) en onderste (UIT) knop; de gele LED gaat aan; laat beide toetsen weer los. Na 0,5 sec gaat de gele led uit.

Vervolgens geven het aantal keren knipperen van de rode led en de groene led respectievelijk de huiscode en unitcode aan. (het standaard adres A1 betekent dus 1x knipperen van de rode led (huiscode A) en 1x knipperen van de groene led (unitcode 1))

De oranje LED gaat opnieuw aan en gaat 0,5 sec later weer uit.

B. Stel nu de huiscode in door de AAN knop herhaaldelijk in te drukken (1x drukken is huiscode A, 2x drukken is huiscode B, 3 x drukken huiscode C..... 16x drukken huiscode P)

Na het instellen van de huiscode wacht u 5 seconde; de gele LED knippert drie keer om aan te geven dat de huiscode is opgeslagen; de EM schakelaar verlaat de programmeerstand

C. Om de unitcode in te stellen volgt u opnieuw bovenstaande stappen 1 t/m 3 (4 en 5 slaat u nu over).

Stel nu de unitcode in door de UIT knop herhaaldelijk in te drukken (1x drukken is unitcode 1, 2x drukken is unitcode 2, 3 x drukken unitcode 3..... 16x drukken unitcode 16)

Na het instellen van de unitcode wacht u 5 seconden; de gele LED knippert drie keer om aan te geven dat de unitcode is opgeslagen; de EM schakelaar verlaat de programmeerstand

U bent nu klaar met programmeren.

Bevestigen van de EM schakelaar aan de muur

Houdt de schakelaar ondersteboven en plaats een schroevendraaier links van de ebode stikker tussen het deksel en de bodemplaat. Kantel de schroevendraaier naar buiten en verwijder het deksel van de bodemplaat.

U kunt nu de bodemplaat op de muur bevestigen met 2 schroeven (2 mm).

Het is natuurlijk ook mogelijk om de EM schakelaar met een dubbelzijdige tape op een gladde ondergrond te bevestigen.

Wanneer de batterijen vervangen worden zal het ingestelde adres bewaard blijven.

Bedienen van de EM schakelaar

Check het adres.

Druk gelijktijdig op de AAN en UIT knop tot de gele led gaat knipperen. Tel het aantal keren dat de rode led knippert (huiscode) en het aantal keren dat de groene led knippert (unitcode).

Bijvoorbeeld adres B3: 2x knipperen rode led en 3x knipperen groene led. Wacht nu tot de gele led drie keer knippert.

Een korte druk op de AAN knop zal ontvangende X10 modules inschakelen (of bij gebruik van een rolluikmodule open sturen).

Een korte druk op de UIT knop zal ontvangende X10 modules uitschakelen (of bij gebruik van een rolluikmodule dicht sturen).

Dimmer/Positie functie:

Houdt de AAN of UIT knop ingedrukt (langer dan 0,5 s) om de lamp FELLER te laten branden, respectievelijk te dimmen

In combinatie met een rolluikmodule zal bij het ingedrukt houden van de AAN of UIT knop (langer dan 0,5 s) het rolluik naar de gewenste positie kunnen worden gestuurd.

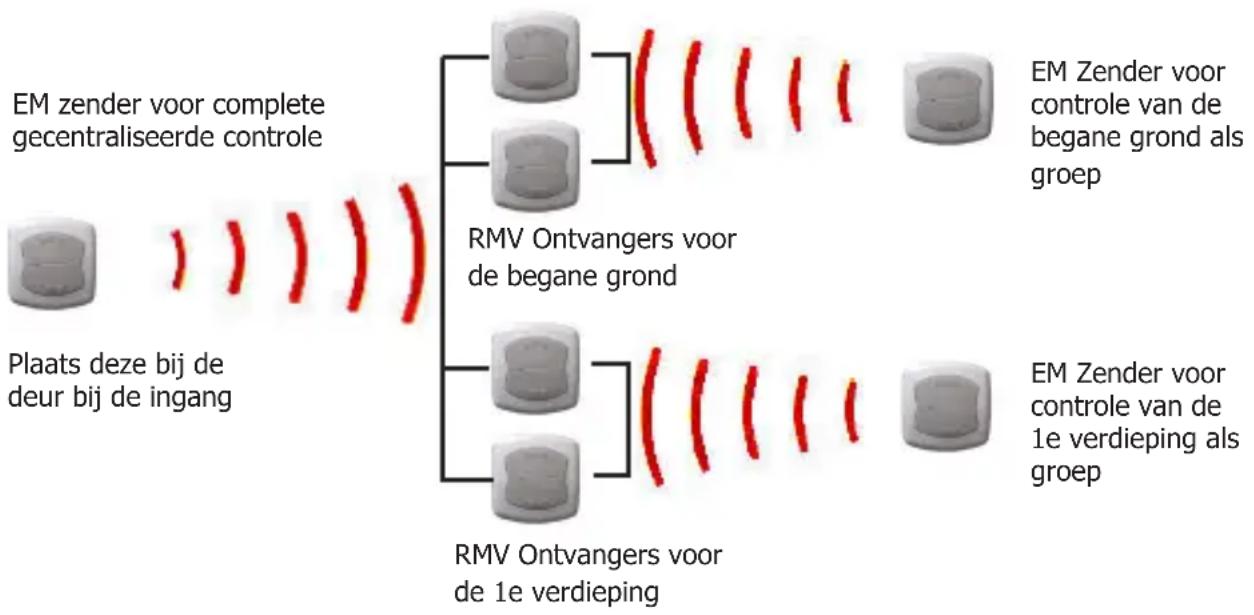

Zone functies: Installatie diagram voor gecentraliseerde rolluik controle. (RMV ontvanger)

Tips – Kenniscentrum beschikbaar op www.ebodeelectronics.eu

De ontvangers reageren niet op de EM schakelaar

• Controleer het ingestelde X10 adres van de EM schakelaar.
• Controleer en/of vervang de batterijen
• Is het te bedienen apparaat op hetzelfde adres ingesteld als de EM schakelaar?
• Is er een RF ontvanger in de installatie aanwezig en ontvangt deze de X10 signaler (RF ontvangers zijn bijvoorbeeld RPT, RMA, RMV, TM13, CM15 en SC28.

NL - Hierbij verklaart BMB Electronics BV, Kortakker 10 – 4264 AE Veen – Nederland, dat de EM in overeenstemming is met de essentiële eisen en de andere relevante bepalingen van richtlijn 1999/5/EG
