EM - Controle remoto EBODE - Manual de utilização gratuito

Tipo de produto	Controle remoto
Marca	ebode
Modelo	EM
Dimensões (aprox.)	15 x 5 x 2 cm
Peso (sem pilhas)	aprox. 100 g
Alimentação	2 pilhas AAA (não incluídas)
Alcance	até 8 metros
Dispositivos compatíveis	TV, leitor de DVD, receptor de satélite, set-top box, sistemas de áudio
Número de teclas	aprox. 40
Teclas programáveis	sim (para macros e controle de dispositivos)
Função de aprendizado	sim (pode aprender sinais de controles remotos originais)
Busca de código	busca automática e manual de código
Memória para dispositivos	até 8 dispositivos
Display	não (sem display LCD)
Material do gabinete	Plástico
Cor	preto
Manual de instruções	disponível em PDF (32 páginas, alemão)
Limpeza	limpe com um pano seco e sem fiapos; não use produtos de limpeza agressivos
Descarte	descarte separadamente os equipamentos elétricos e eletrônicos; não descarte pilhas no lixo doméstico

Perguntas frequentes - EM EBODE

Como programar o controle remoto ebode EM para minha TV?

Ligue sua TV. Mantenha pressionada a tecla Setup até o LED piscar. Insira o código de 4 dígitos para sua marca de TV (veja a tabela de códigos no manual). O LED apaga quando o código é reconhecido. Teste as teclas de volume e liga/desliga.

O que fazer se o controle remoto não funcionar?

Verifique primeiro as pilhas (polaridade e estado). Certifique-se de que não há obstáculo entre o controle e o dispositivo. Faça um reset: remova as pilhas, pressione qualquer tecla por 5 segundos, recoloque as pilhas. Tente programar novamente.

Como fazer a busca de código?

Ligue o dispositivo manualmente. Mantenha pressionada a tecla Setup até o LED acender. Pressione a tecla Power e, em seguida, repetidamente a tecla CH+ até o dispositivo desligar. Confirme com a tecla Setup.

Posso usar o controle remoto para vários dispositivos ao mesmo tempo?

Sim, o ebode EM pode controlar até 8 dispositivos. Pressione a tecla de dispositivo correspondente (TV, DVD, SAT, etc.) antes de enviar comandos. Cada tecla de dispositivo deve ser programada individualmente.

Como excluir um código programado?

Mantenha pressionada a tecla Setup até o LED piscar. Pressione duas vezes a tecla CH-. O LED pisca duas vezes e apaga. O código do dispositivo selecionado atualmente é excluído.

O controle remoto não responde ao volume da minha TV. O que fazer?

Verifique se o controle está no modo TV (pressione a tecla TV). Teste outras funções como ligar/standby. Se apenas o volume não funcionar, tente outro código de TV ou use a função de aprendizado com seu controle original.

Como usar a função de aprendizado?

Mantenha pressionada a tecla Setup até o LED piscar. Pressione a tecla Aprender (se houver) ou a tecla que deseja programar. Aponte o controle original para o LED IR do ebode e pressione a tecla correspondente no controle original. O LED pisca para confirmar.

Quais pilhas o controle remoto necessita?

O ebode EM necessita de 2 pilhas AAA (alcalinas ou recarregáveis). Insira as pilhas com a polaridade correta. Com pilhas fracas, o alcance diminui.

O que significa o LED piscando?

Um LED piscando indica o modo de programação. Um LED piscando após pressionar uma tecla pode indicar pilhas fracas. Um LED aceso continuamente durante a entrada significa que o controle está pronto.

Posso usar o controle remoto para um leitor de DVD mais antigo?

Sim, o ebode EM possui um extenso banco de dados de códigos para muitas marcas e modelos. Se o código automático não funcionar, use a função de busca ou a função de aprendizado com o controle original.

MANUAL DE UTILIZADOR EM EBODE

Nota geral de Segurança

Para uso cuidado e seguro deste producto, por favor lê cuidadosamente este manual e informação de segurança e segue as instruções. Manipulação técnica do producto ou qualquer mudanças ao producto são proibidas, devido a segurança e questões de aprovação.

Por favor, toma cuidado ao montar o equipamento correctamente - consulta teu guia de utente.

Não abra! Risco de choque elétrico. As tensões presentes neste equipamento podem causar risco de vida. Não há peças internas que possam ser reparadas pelo usuário. Toda a manutenção deve ser realizada por pessoal de manutenção qualificado.

Importante: o producto deve ser usado de acordo com as instruções neste manual e não é conveniente para outros propósitos.

Evite o seguinte: forte desgaste mecânico, alta temperatura, vibrações fortes, humidade alta. Por favor, também respeita as notas adicionais de segurança nos vários capítulos do guia de utente. Para assegurar ajuste correcto por favor, lê o manual e notas de segurança cuidadosamente.

Importante: Ao fixar o interruptor, certifique-se que o logo ebode se situa no canto inferior direito.

Endereço X10

Um endereço X10 consiste num código de casa (letra) e um código de unidade (número). Este endereço único faz com que seja possível controlar um ou mais receptores com os sinais emitidos pelo interruptor EM.

INFOS

1. O endereço configurado por defeito é o A1. Isto significa que remotamente é possível controlar qualquer equipamento compatível com X10 configurado com o endereço A1:

(a) Por exemplo os receptores ebode RMA, RMV, RPT, RPA, RPL (os receptores RPA e RPL requerem um transceptor RF que converta os sinais RF em sinais X10 na rede eléctrica, como por ex. o RPT).
(b) Ou receptores X10 clássicos por exemplo o TM13 ou a consola de segurança SC28, quando configurada para receber o código de casa A.

1. O Led frontal do módulo EM indica o seu estado:

2. Verde: ON

3. Vermelho: OFF

Programar o interruptor EM

Informação: A cor do led indica os seguintes estados:

• Vermelho: Código de casa (A a P)
• Verde: Código de casa (1 a 16)
• Amarelo: estado do modo de programação.

A. Premir simultaneamente os botões On e Off durante um Segundo (o led acende a amarelo) e soltar botões.

O led irá piscar a vermelho para o código de casa e a verde para o código de unidade (de fábrica o módulo vem configurado com A1: um picar vermelho e um piscar verde), em seguida volta a ficar aceso a amarelo (modo de programação).

Par configurar o endereço execute o próximo passo. Ao fim de 6 segundos o módulo retorna ao modo de funcionamento normal.

B. Prima e o botão On o número de vezes desejado. Um impulso significa código de casa A, dois impulsos significam o código de casa B, etc.

De fábrica o código de casa é o A "A = 1 piscar a vermelho"

Após configurar o código de casa o led pisca 3 vezes a amarelo, que significa que o código de casa está configurado e o módulo saiu do modo de programação.

Para configurar o código de unidade temos que voltar ao passo A e passamos directamente para o passo C.

C. Configurar o código de unidade

Prima e o botão Off o número de vezes desejado. Um impulso significa código de unidade 1, dois impulsos significam o código de unidade 2, etc.

De fábrica o código de unidade é o 1"1 = 1 piscar a verde" Após configurar o código de casa o led pisca 3 vezes a amarelo, que significa que o código de casa está configurado e o módulo saiu do modo de programação.

3

Montagem do interruptor sem fios EM na parede

1. Utilize uma chave de fendas para remover a tampa traseira. Tenha cuidado para não danificar a placa com o circuito electrónico.

1. Fixe a tampa traseira à parede utilizando fita-cola de dupla face ou através de 2 parafusos.
2. Encaixe o corpo do interruptor na tampa traseira. Certifique-se que o logo ebode se situa no canto inferior direito.

Quando efectuar a mudança da bateria, o endereço mantêm-se.

Funcionamento do interruptor sem fios EM

Verifique o endereço.

Pressione simultaneamente os botões On e Off durante 1 segundo para verificar o endereço.

Por ex.: para o endereço B3 o led vermelho vai piscar 2 vezes indicando o código de casa e o verde irá piscar 3 vezes indicando o código de casa. Espera que o led pisqu 3 vezes a amarelo indicando que o módulo saiu de modo de programação.

Um toque rápido no botão ON faz com todos os receptores configurados com o mesmo endereço se liguem ou abram os estores lá ligados.

Um toque rápido no botão Off faz com todos os receptores configurados com o mesmo endereço se desliguem ou fechem os estores lá ligados.

Envio de comandos DIM e BRIGTH e ajuste de posição de estores

1. Mantenha o botão ON ou OFF premidos para enviar sinais BRIGTH e DIM
2. Pressione as teclas UP ou DOWN brevemente para ajustar a posição do estore.

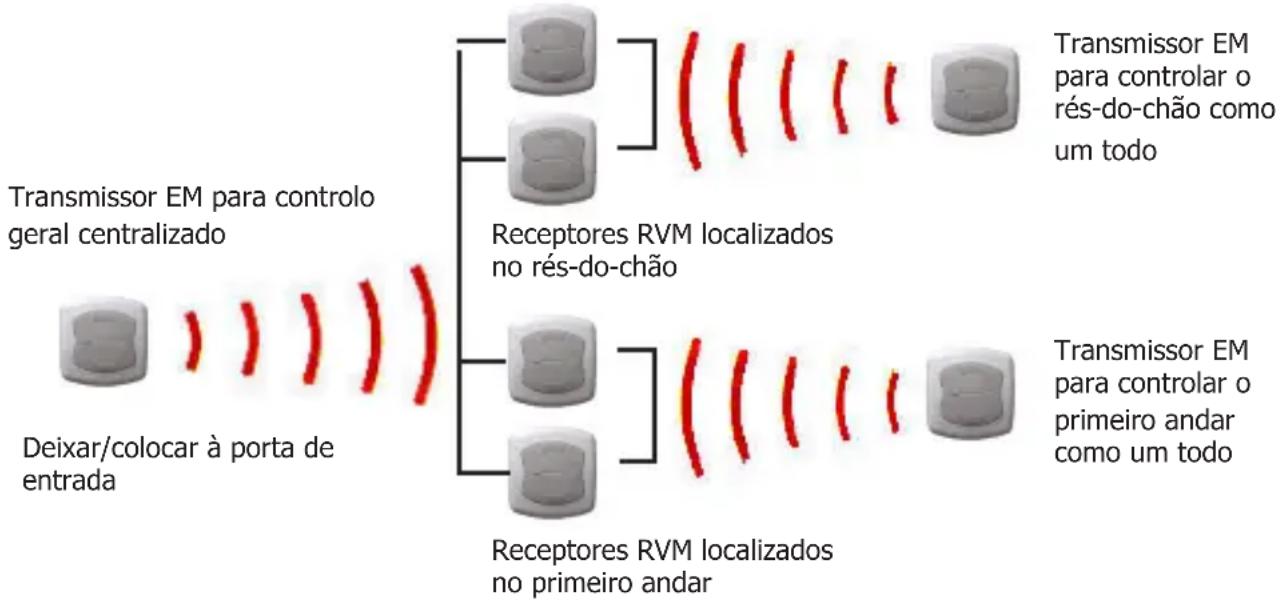

Zone função: O diagrama de instalação para controle centralizado de veneziana. (Receptor de RMV)

Dica – Base de conhecimento disponível em www.ebodeelectronics.eu.

Os receptores não respondem ao sinal enviado pelo interruptor sem fios?

• Verifique e substitua as baterias se necessário.
• Verifique se os receptores de sinais RF se encontram RPT, RMA, RMV, TM13, SC28 se encontram ligados.

PT - Nós, BMB Electronics BV, Kortakker 10 – 4264 AE Veen – The Netherlands, certificamos que o EM cumpre os requisitos essenciais e outros aspectos relevantes previstos pela Directiva 1999/5/EC. A declaração de conformidade completa está disponível através de pedido.
