PowerMid Premium - Controle remoto EBODE - Manual de utilização gratuito

MANUAL DE UTILIZADOR PowerMid Premium EBODE

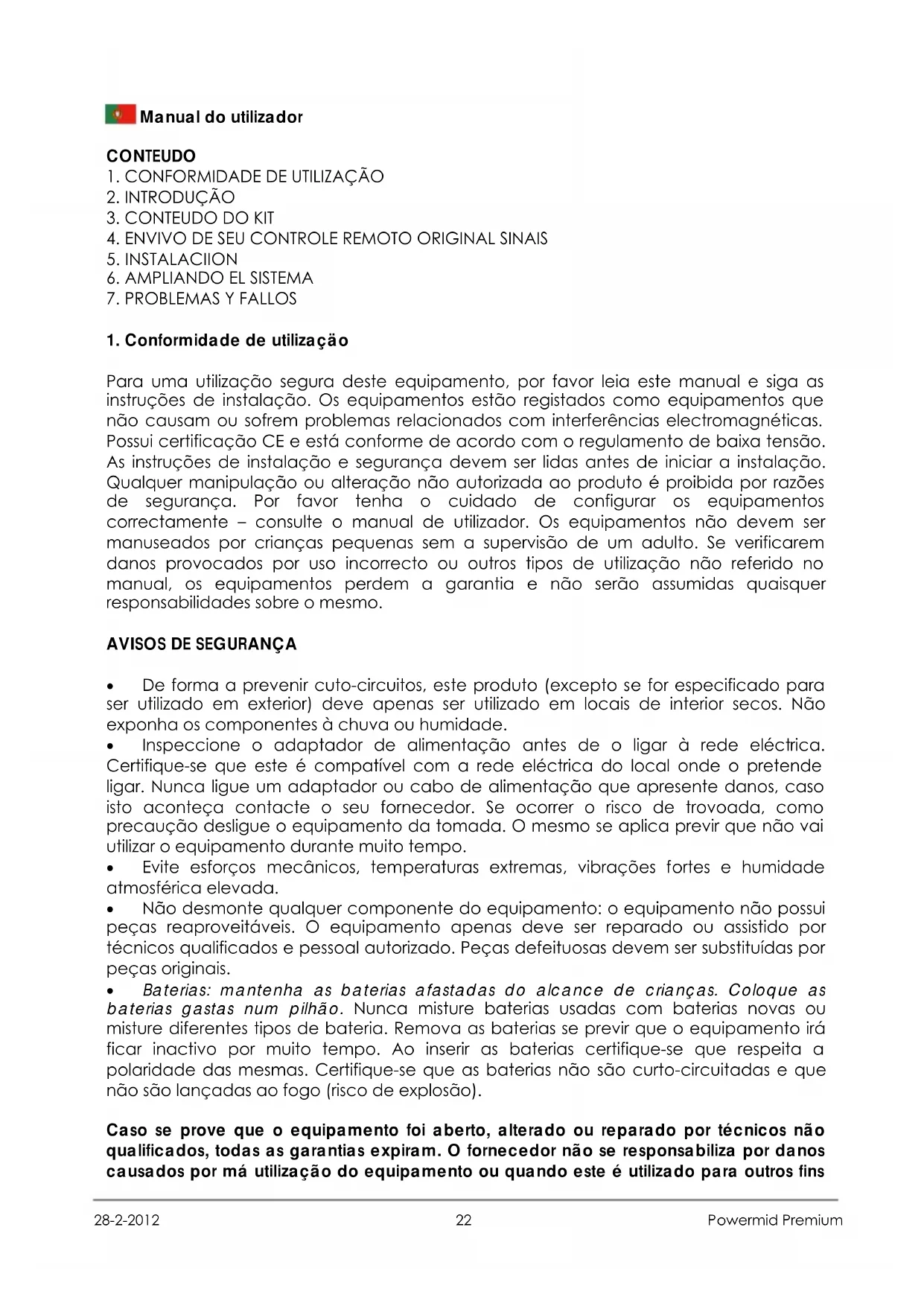

1. CONFORMIDADE DE UTILIZAÇÃO

1. Conformidade de utilizaçäo

Para uma utilização segura deste equipamento, por favor leia este manual e siga as instruções de instalação. Os equipamentos estão registados como equipamentos que não causam ou sofrem problemas relacionados com interferências electromagnéticas. Possui certificação CE e está conforme de acordo com o regulamento de baixa tensão. As instruções de instalação e segurança devem ser lidas antes de iniciar a instalação. Qualquer manipulação ou alteração não autorizada ao produto é proibida por razões de segurança. Por favor tenha o cuidado de configurar os equipamentos correctamente – consulte o manual de utilizador. Os equipamentos não devem ser manuseados por crianças pequenas sem a supervisão de um adulto. Se verificarem danos provocados por uso incorrecto ou outros tipos de utilização não referido no manual, os equipamentos perdem a garantia e não serão assumidas quaisquer responsabilidades sobre o mesmo.

• De forma a prevenir cuto-circuitos, este produto (excepto se for especificado para ser utilizado em exterior) deve apenas ser utilizado em locais de interior secos. Não exponha os componentes à chuva ou humidade.

• Inspeccione o adaptador de alimentação antes de o ligar à rede eléctrica. Certifique-se que este é compatível com a rede eléctrica do local onde o pretende ligar. Nunca ligue um adaptador ou cabo de alimentação que apresente danos, caso isto aconteça contacte o seu fornecedor. Se ocorrer o risco de trovoada, como precaução desligue o equipamento da tomada. O mesmo se aplica previr que não vai utilizar o equipamento durante muito tempo.

• Evite esforços mecânicos, temperaturas extremas, vibrações fortes e humidade atmosférica elevada.

• Não desmonte qualquer componente do equipamento: o equipamento não possui peças reaproveitáveis. O equipamento apenas deve ser reparado ou assistido por técnicos qualificados e pessoal autorizado. Peças defeituosas devem ser substituídas por peças originais.

• Baterias: mantenha as baterias afastadas do alcance de crianças. Coloque as baterias gastas num pilhão. Nunca misture baterias usadas com baterias novas ou misture diferentes tipos de bateria. Remova as baterias se previr que o equipamento irá ficar inactivo por muito tempo. Ao inserir as baterias certifique-se que respeita a polaridade das mesmas. Certifique-se que as baterias não são curto-circuitadas e que não são lançadas ao fogo (risco de explosão). Caso se prove que o equipamento foi aberto, alterado ou reparado por técnicos não qualificados, todas as garantias expiram. O fornecedor não se responsabiliza por danos causados por má utilização do equipamento ou quando este é utilizado para outros fins28-2-2012 23 Powermid Premium não indicados pelo fabricante. O fornecedor não se responsabiliza por danos não cobertos pela responsabilidade legal do produto.

Obrigado por adquirir o ebode PowerMid Premium. Este kit permite-lhe controlar à disância qualquer aparelho A/V, como TV, VCR, Hi-Fi, satélite e cabo, apenas utilizando o comando já existente! O sinal do comando é transmitido através de paredes e tectos numa distância até 100 metros (campo aberto, cerca de 30 metros através de paredes e tetos). A tecnologia propriétária eIR

(pronuncia-se Irex), garante um alto nível de imunidade contra interferências de InfraVermelhos provenientes da luz solar direta, iluminação CFL (lâmpadas fluorescentes) e aparelhos de TV de ecrã plano (incluindo plasma, LCD e LED). Oferece reprodução precisa da última geração de códigos InfraVermelhas utilizados em controlos remotos de, por exemplo, aparelhos de set-top box e reprodutores de multimédia (incluindo RC5/6, RCMM e XMP).

1 Transmissor: converte sinais IR emitidos pelo controlo remoto em sinais RF de 433.92 MHz e transmite-os para o receptor, inclusive através de paredes e tectos. 1 Receptor: Converte sinais RF em sinais de IR, enviando-os para o equipamento AV que se quer controlar. 2 adaptadores de parede para fornecimento de energia de 230V ~50Hz para 9VDC 200mA

4. Envio de seu controle remoto original sinais

Aponte o comando original ao Transmissor PowerMid. Assim que pressione um botão, o transmissor capta o comando IR, converte-o para R.F., e transmite-o através das paredes para o Receptor PowerMid. Este aparelho converte o sinal R.F. numa mensagem IR de modo a controlar a fonte A/V seleccionada. Por exemplo, poderá mudar os canais no seu receptor de satélite enquanto visualiza a televisão num outro quarto. O sinal do comando é transmitido através de paredes e tectos numa distância até 30 metros.

1. Conecte o adaptador de alimentação do transmissor PowerMid a uma fonte de

230V~ no cómodo onde deseja utilizar seu controlo remoto (a até 6 metros/20 pés de distância de onde costuma sentar-se). Ligar a outra extremidade do adaptador de CA para o final do cabo que entra a partir do transmissor.

2. Conecte o adaptador de alimentação do receptor PowerMid a uma fonte de 230V~

no cómodo onde estão sua TV, seu VCR, seu aparelho de som, etc. (a uma distância de até 6 metros/20 pés do aparelho). Ligar a outra extremidade do adaptador de CA para o final do cabo que entra a partir do receptor.

3. Aponte a parte frontal do receptor para a TV, videocassete, aparelho de som etc

4. Aponte o seu controlo remoto para o transmissor PowerMid. Este recebe os sinais e

transmite-os para o receptor PowerMid. O Receptor PowerMid então retransmite os sinais para o seu TV, VCR, estereo, etc..28-2-2012 24 Powermid Premium

6. Ampliando el sistema

-Adicione mais Transmissores para utilizar os seus controlos remotos em várias salas. -Adicione mais Receptores para controlar o equipamento em salas separadas. -Adicione um Extensor Infra-Vermelho (vendido separadamente) se você precisar de colocar o Receptor PowerMid ao lado do seu equipamento em vez de o colocar em frente dele, ou se o seu equi pamento está dentro de um armário fechado.
