IR Link B - Controle remoto EBODE - Manual de utilização gratuito

Tipo de produto	Sistema de extensão infravermelho
Marca	ebode
Modelo	IR Link B
Alimentação	Pilha 9V DC (EN22 / PP3) não incluída
Dimensões do receptor	55 x 40 x 25 mm
Comprimento do cabo	3 m (1 m do hub aos emissores)
Número de emissores IR	3 emissores integrados no hub
Alcance	4 a 8 metros (espera: ~4 m)
Ângulo de recepção	±30 graus
Tecnologia	eIRx™ (imunidade a interferências luminosas)
Funções principais	Extensão IR para controlar dispositivos A/V atrás de um móvel
Modo de espera	Retorno automático após 1 minuto de inatividade
Manutenção e limpeza	Limpar com um pano macio e seco. Não usar líquidos.
Segurança	Uso interno apenas. Evitar umidade e choques. Não abrir.
Peças de reposição e reparabilidade	Adesivos de reposição fornecidos. Nenhuma peça reparável pelo usuário.
Informações gerais	Compatibilidade: maioria dos dispositivos A/V IR (exceto Bang & Olufsen). Garantia do fabricante.

Perguntas frequentes - IR Link B EBODE

Como instalar o ebode IR Link B?

Coloque o receptor IR em linha direta com seu controle remoto (4-8 m). Conecte o cabo do receptor ao hub. Cole os emissores IR nos sensores IR de seus dispositivos. Insira uma pilha 9V no hub respeitando a polaridade.

Qual é o alcance máximo do receptor?

No modo ativo, o alcance é de 4 a 8 metros com um ângulo de ±30 graus. No modo de espera, é limitado a aproximadamente 4 metros.

Quais dispositivos são compatíveis?

A maioria dos dispositivos de áudio/vídeo que usam um controle remoto IR são compatíveis, exceto algumas marcas como Bang & Olufsen que utilizam altas frequências IR.

O que fazer se o sistema não funcionar?

Verifique se os emissores estão bem posicionados nos sensores IR. Se interferências (luz parasita) impedirem o funcionamento, mova o receptor. Certifique-se de que a pilha está corretamente inserida e funcional.

Como alimentar o IR Link B?

O sistema é alimentado por uma pilha 9V DC do tipo EN22 ou PP3 (não incluída). Insira-a no compartimento do hub respeitando a polaridade.

Posso usar o sistema com vários dispositivos?

Sim, o hub possui 3 emissores IR integrados, permitindo controlar até 3 dispositivos simultaneamente.

O que significa o modo de espera?

O receptor entra em modo de espera após 1 minuto de inatividade para economizar a pilha. Para reativá-lo, aponte seu controle remoto para o receptor e pressione um botão. O LED pisca para confirmar.

Como fixar os emissores nos dispositivos?

Remova o papel protetor do adesivo traseiro do emissor. Cole-o cuidadosamente no centro do sensor IR do dispositivo. Use os adesivos de reposição se necessário.

O que fazer se um emissor não acender?

Verifique se a pilha está bem instalada e se o cabo do receptor está corretamente conectado ao hub. Se o problema persistir, reposicione o emissor no sensor IR.

O produto tem garantia?

Sim, uma garantia do fabricante se aplica. Ela não cobre danos devido a uso incorreto, abertura ou modificação do produto.

MANUAL DE UTILIZADOR IR Link B EBODE

1. Conformidade de Utilização
2. Introdução
3. A embalagem contém
4. Como é que o ebode IR Link B funciona?
5. Existem algumas condições nas quando o ebode IR Link B não funciona?
   6.Instalaro e bode IR Link B
6. Operacao
7. Como evitar e resolver problemas
8. Informação técnica

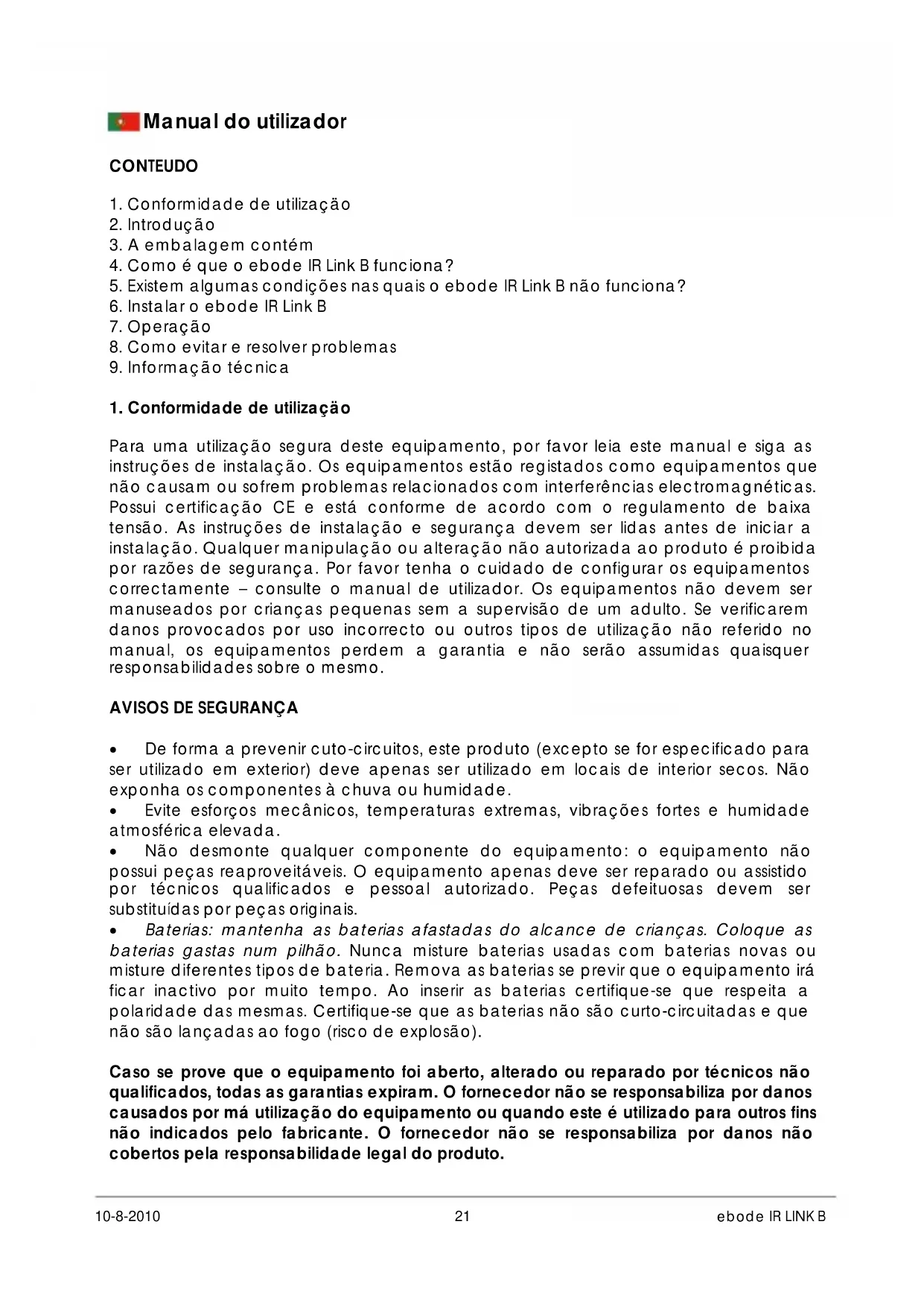

1. Conformidade de utilização

Para uma UTILização segura deste equipamento, por favor leia este manual e siga as instruções de instalação. Os equipamentos está registrados comoequipamentos que não Cause um ou sofrem problemas relacionados com interferências electromagnéticas. Possui certificação CE e está conforme de acordo com o regulamento de baixa tensão. As instruções de instalação e segurarvei dem ser lidas antes de iniciar a instalação. Qualquer manipulacao ou alteração não autorizada ao produits é proibida por razões de segurarva. Por favor tenha o cuidado de configurar os equipamentos correctamente - consulte o manual de utilizesor. Os equipamentos não devem ser manuseados por crianças微量元素 sem a supervisao de um adulto. Se verificarem danos provocados por uso incorrecto ou outros tips de utilização não referido no manual, os equipamentos perdem a garantia e não seraasumidas quaisquer responsabilitádes sobre o mesmo.

AVISOS DE SEGURANCA

• De forma a preveniruto-circuitos, este produit (excepto se for especificado para serutilrado emexterior)deveapanasserutilidocomlosidesinteriorsecos.Nao exponha os componentesa chuva ouhumidade.
• Evite esforços mecânicos, temperatas extremas, vibrações fortes e humidade atmosférica elevada.
• Não desmonte qualquer componente do equipamento: o equipamento não possui peças reaproveiáveis. O equipamento apenas deve ser reparado ou assistido por tecnicos qualificados e pessoal autorizzato. Peças defeituosas devem ser substituidas por peças originais.
• Baterias: mantenha as baterias afastadas do alcance de crianças. Coloque as baterias gastes num pilhão. Nunca misture baterias usadas com baterias novas ou misture不同类型tipso de bateria. Remova as baterias se previr que o equipamento irá ficar inactivo por muito tempo. Ao,inserir as baterias certifique-se que respeita a polaridade das mesmas. Certifique-se que as baterias não são curto-circuitadas e que não são lançadas ao fogo (risco de explosão).

Caso se prove que o equipamento foi aberto, alterado ou reparado por tecnicos não qualificados, todas as garantias expiram. O fornecedor não se responsabiliza por danos causados por ma utilizesçao do equipamento ou quando este é utilizado para outros fins não indicações pelo fabricante. O fornecedor não se responsibiliza por danos não cobertos pela responsabilitadé legal do produits.

2. Introdução

ParabénsPGAisdoebodeIRLinkB.A technologia proprietária eIRx^TM (pronunciase Irex),garante um alto nivel de imunidade contra interferencias de InfraVermelhos provenrientes da luz solar direta,illuminao CFL (lampadas fluorescentes) e apareiros de TV de ecran plano (incluindo plasma,LCD e LED).Oferece reproducao precisea da ultima geração de)códigosInfraVermelhasutilizados em controlos remotos de,porexample, apareiros de set-top boxe reproduutoresde multimédia (incluindo RC5/6,RCMM e XMP).

O ebode IR Link B é umSYSTEMA extensor de InfraVermelhos que permite o controlo remoto de equipamentos A/V em localais escondidos ou fora de vista, como dentro de armários. Um extensor de InfraVermelhos consiste num equipamento Receptor que receivebe os sinais IR Emitidos pelo commando, um circuito de distribução (HUB) e por fim uma saía a díodo emitter de IR que envia os sinais para o equipamento A/V que se pretende controlar.

3. A embalagem contém

O ebode IR Link B consiste em duas partes:

-1 IRLB Receptor IR
-1 IRHUBB com Emissores IR e encaixe para a bateria
-3 adesivos de dupla face extra para Emissores IR

O Sistema ebode IR Link B possui um conector para uma bateria de 9V EN22/ PP3 (não inclua). Os diodos Emissores IR possuem uma face revestida com um cine adesivo. Esta cola permite que o emissor IR sera colado por cima da janela de recepçao IR do equipamento que pretende controlar. O cabo que liga os Emissores IR ao circuito do HUB não é amovivel.

4. Como é que o ebode IR Link IR Link B funciona?

O Receptor ebode IR Link B, localizo numa prateleira ou por cima de um arm recebe os sinais IR dos seu comandos sem fios. Em seguida amplifica o sinal recebido do commando e passa-o acos Emissores IR incorporedados. Cada emitter contém um led emissor IR que pesca (emitindo um sinal visivel) quando emite sinais IR. Eles permitem o controlo de equipamentos A/V (como o seu Receptor A/V, DVR, Receptor de satélite, sintonizador digital, etc.) e está connectados ao seu equipoamento atraves do这部电影 adesivo a janela de recepçao de IR. quando um commando sem fios é apontado ao ebode IR Link B e acontecido, os sinais IR são passados para o equipoamento que se pretende controlar.

5. Existem algumas condições nas quais o ebode IR Link B não funciona?

A maioria das marca de equipments controlados por InfraVermelhos são compatíveis com o ebode IR Link B, no entanto existem algumas excpeções, como por exemplos os fabricantes que utilizez freqüências portadoras de InfraVermelhos mais elevadas como por exemplo a Bang&Olufsen (consulte o seu fornecedor).

6. Instalar o ebode IR Link B

Passo 1) Coloque o Receptor ebode IR Link B no local que mais lhe convier, de forma que o feixe de sinais IR Emitidos pelo seu commando esteja em LINHA de vista com a parte frontal do Receptor (dento de um raio de 4-8 metros). O Receptor IR Link B pode ser fixado numa superficie atraves da fita adesiva de dupla face ou atraves da chave do orificio para parafuso localizo na parte de baixo do aparelho.

Passo 2) Estenda o fio do Receptor de IR atraves da parte deTRS do moverond situa o equipamento e insira a ficha na entrada correcta do HUB.

Passo 3) Instale os Emissores nos equipments que pretende usingo o segunte procedimento:

Remova o papel que protege a superficie adesiva de um dos Emissores, expondo esta superficie.

Aplique o emissor directamente sobre o centro do Receptor de IR de um dos equipments que pretende controlar.

Nota:

Os diodos Emissores possuem una superficie auto adesiva na parte traseira. Utilize esta superficie para os fixar directamente sobre o Receptor de IR do seu equipamento.Esta fixação deve ser précisa e efectuada com cuidado.

Passo 4) Insira uma bateria de 9V no suporte do HUB IR. Certifique-se que não troca a polaridade.

Atença: Se apenas pretender controlar um equipamento não necessita de instalar os restantes Emissores IR. Nunca remove o emissor do fio! Enrole o fio eaxe-o jusqu do HUB.

7. Operacao

Normalmente o seu Receptor ebode IR Link B está no modo "sleep" de forma a maximizar o tempo de vida da bateria. quando em modo "sleep", o alcance entre o commando e o Receptor IR está limitado a um máximo de 4 metros.

Para activar o sistemas, simplemente aproxime o commando ao Receptor ebode IR Link B e emita um sinal premindo um dos botões. O LED na parte frontal do Receptor piscá confirmando IR Link B aunities está activada no modo de maior sensibilitidade.

Quando activado, o ebode IR Link B permite a recepçao de sinais a uma distancia maxima de 4-8 métros com um ângul o de

automaticamente ao modo "sleep" ao fim de aproximadamente 1关键时刻.

8. Como evitar e resolver problemas

Embora o ebode IR Link B conte com a Tecnologia de propietaria e IRxTM (pronunciation -se Irex), que garante um alto nivel de imunidade contra interferencias InfraVermelhas da luz solar direta, iluminação CFL e apareiros de TV de eira plano (incluindo plasma, LCD e LED), em casos raros o receptor InfraVermelho pode precisar ser movido para um localDIFFeente se estiver a receber interferencias inesperadas. Estas interferencias podem, em casos mais severos, impedir o Sistema de funcionar. Pode-se identificar estas interferencias quando os Emissores de InfraVermelho estiverem aceses embora o utilizesnão estega a utilizear um controlo remoto para transmitir.

Apos move-lo, verifique se o receptor de satélites ou outros componentes do IR Link B está a functionar. Se o IR Link B ainda assim não funciona, reposicao o(s) Emissor(es) de InfraVermelhos. Não deve ser posicionado diretamente acima da “janela” de recepçao InfraVermelha do componente. Consulte o manual de instruções do aparelho ou o fabricante para saber a localização exata da “janela” InfraVermelha.

Para mais esclarecimentos consulte www.ebodeelectronics.eu.

9. Informação técnica

Alimentação: Bateria de 9V EN22/ PP3 (não incluída)

CabodosEmissoresIR:3LEDsIR

Comprimento do cabo: 3 m, 1 m desde o distribuidor ate aos LEDs IR, e/ou 3,5 mm plug jack mono

Dimensoes do Receptor: 55 × 40 × 25 ~mm
