Caractéristiques Techniques	Télécommande infrarouge compatible avec divers appareils électroniques.
Utilisation	Permet de contrôler à distance des appareils tels que téléviseurs, lecteurs DVD, et systèmes audio.
Maintenance et Réparation	Vérifiez régulièrement les piles et remplacez-les si nécessaire. Nettoyez la surface avec un chiffon doux.
Sécurité	Évitez l'exposition à l'humidité et à la chaleur excessive. Ne pas démonter l'appareil.
Informations Générales	Assurez-vous de la compatibilité avec vos appareils avant l'achat. Garantie de 2 ans.

FOIRE AUX QUESTIONS - IR Link B EBODE

Comment puis-je appairer ma télécommande EBODE IR Link B avec mon appareil ?

Pour appairer votre télécommande, placez-la à proximité de l'appareil, puis suivez les instructions fournies dans le manuel d'utilisation pour effectuer la synchronisation.

Que faire si ma télécommande ne fonctionne pas ?

Vérifiez d'abord les piles de la télécommande. Remplacez-les si nécessaire. Assurez-vous également que l'appareil est sous tension et que la télécommande est correctement orientée vers le récepteur infrarouge.

Comment réinitialiser ma télécommande EBODE IR Link B ?

Pour réinitialiser la télécommande, retirez les piles, attendez 30 secondes, puis réinsérez les piles. Cela devrait réinitialiser la télécommande.

La portée de ma télécommande semble limitée, que puis-je faire ?

Assurez-vous qu'il n'y a pas d'obstacles entre la télécommande et l'appareil. Vérifiez également que le récepteur infrarouge de l'appareil est propre et non obstrué.

Puis-je utiliser la télécommande EBODE IR Link B avec plusieurs appareils ?

Oui, la télécommande peut être programmée pour contrôler plusieurs appareils. Consultez le manuel d'utilisation pour des instructions détaillées sur la programmation de plusieurs appareils.

Comment changer les piles de la télécommande ?

Ouvrez le compartiment des piles situé à l'arrière de la télécommande, retirez les anciennes piles et insérez de nouvelles piles en respectant la polarité indiquée.

Où puis-je trouver le mode d'emploi de ma télécommande EBODE IR Link B ?

Le mode d'emploi est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger sur le site officiel d'EBODE.

Ma télécommande fonctionne par intermittence, que faire ?

Cela peut être dû à des piles faibles ou à des interférences. Remplacez les piles et éloignez les appareils électroniques qui pourraient causer des interférences.

Est-ce que la télécommande EBODE IR Link B est compatible avec tous les appareils ?

La télécommande est compatible avec de nombreux appareils utilisant la technologie infrarouge. Vérifiez la liste de compatibilité dans le manuel d'utilisation.

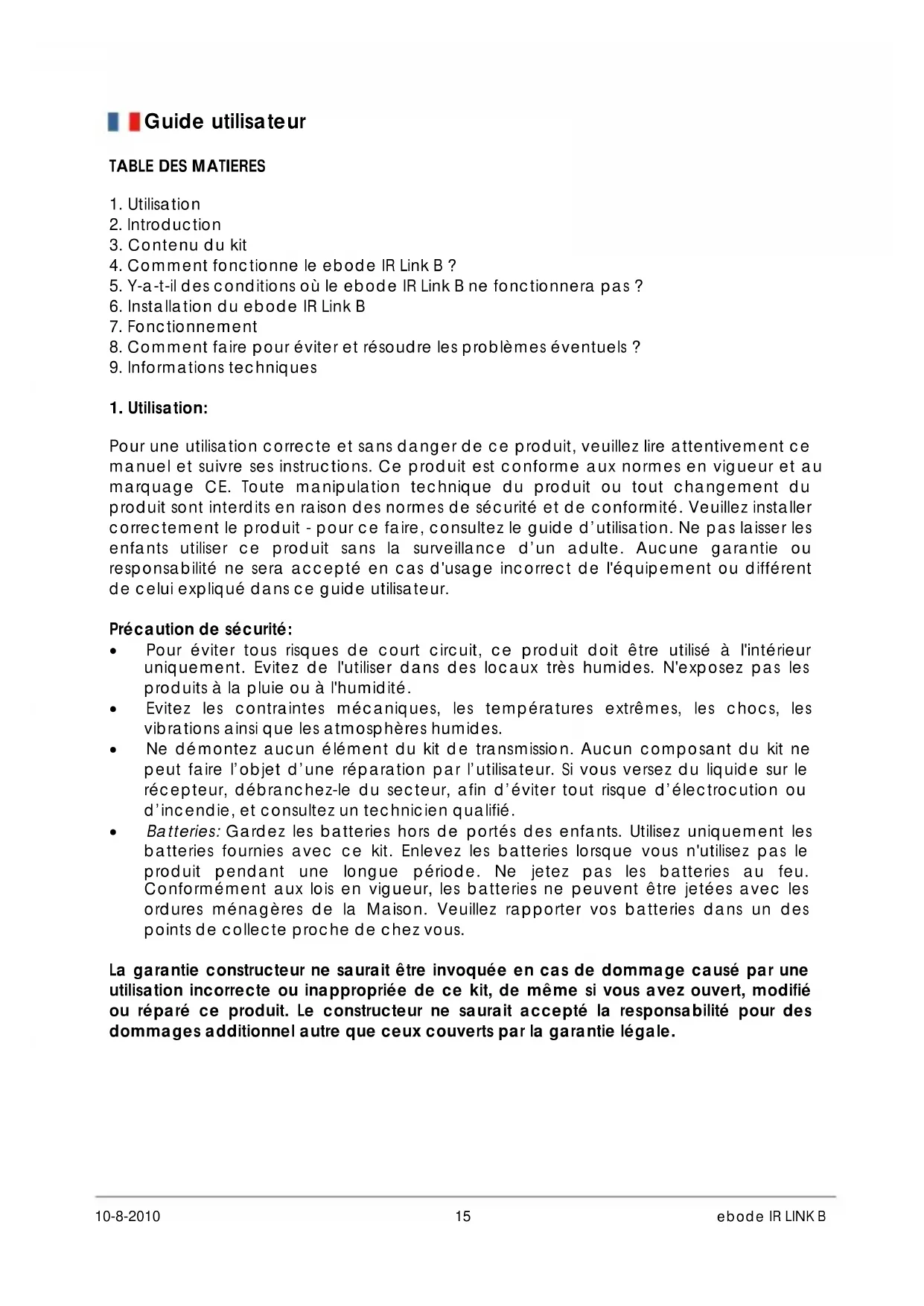

MODE D'EMPLOI IR Link B EBODE

1. Utilisation
2. Introduction
3. Contenu du kit
4. Comment fonctionne le ebode IR Link B?
5. Y-a-t-il des conditions ou le ebode IR Link B ne fonctionnera pas?
6. Installation du ebode IR Link B
7. Fonctionnement
8. Comment faire pour éviter et résoudre les problèmes éventuels?
9. Informations techniques

1. Utilisation:

Pour une utilisation correcte et sans danger de ce produit, veuillez lore attentivement ce manuel et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE. Toute manipulation technique du produit ou tout changement du produit sont interdits en raison des normes de sécurité et de conformite. Veuillez installer correctement le produit - pour ce faire, consultez le guide d'utilisation. Ne pas laisser les enfants utiliser ce produit sans la surveillance d'unadulte. Aucune garantie ou responsabilité ne sera accepté en cas d'utilisation incorrect de l'équipement ou différent de celui expliqué dans ce guide utilisateur.

Précaution de sécurité:

Pour eviter tous risques de court circuit, ce produit doit etre utilise a l'intérieur uniquely. Evitez de l'utiliser dans des locaux tres humides. N'exposez pas les produits à la plue ou à l'humidite.
- Evitez les contraintes mécaniques, les températures extrêmes, les chocs, les vibrations ainsi que les atmosphères humides.
- Ne démontez aucun élément du kit de transmission. Aucun composant du kit ne peut faire l'objet d'une réparation par l'utilisateur. Si vous versez du liquide sur le récepteur, débranchez-le du secteur, afin d'éviter tout risque d'électrocution ou d'accordie, et consultez un technicien qualifié.
- Batteries: Gardez les batteries hors de portés des enfants. Utilisez uniquement les batteries fournies avec ce kit. Enlevez les batteries lorsque vous n'utilise pas le produit pendant une longue période. Ne jetez pas les batteries au feu. Conformément aux lois en vigueur, les batteries ne peuvent etre jetées avec les ordures menagères de la Maison. Veuillez rapporter vos batteries dans un des points de collecte proche de chez vous.

La garantie constructeur ne saurait etre invoquee en cas de dommage cause par une utilisation incorrecte ou inappropriée de ce kit, de meme si vous avez ouvert, modifie ou réparé ce produit. Le constructeur ne saurait accepté la responsabilité pour des dommages additionnel autre que ceux couverts par la garantie legale.

2. Introduction

Nos vous félicitons d'avoir fait l'acquisition d'ebode IR Link B. Notre technologie propriétaire ebode eIRxTM (à prononcer Irex) garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED). Fournit une reproduction précise des codes InfraRouge de la première génération qui sont utilisés dans, par exemple, les télécommandes de boîtiers décodeurs et lecteurs multimédia (y compris RC5/6, RCMM, XMP).

Le ebode IR Link B est un système d'extension InfraRouge qui permet de contrôler à distance des équipements A/V situés derrière un placard fermé, cachés ou tout simplement hors de portée.

Un système d'extension IR (Infra Rouge) est généralement constitué d'un périphérique de capture, le "récepteur", un circuit de distribution, le "Hub", et enfin la diode IR de sortie, (l'émetteur), qui transmet le signal IR aux équipements audio/vidéo.

3. Contenu du kit

Le ebode IR Link B se compose de 2 pieces :

-1 IRLB Récepteur IR
-1 IRHUBB avec 3 Emetteurs IR intégrés.
-3 adhésifs de rechange pour les Émetteurs IR

Le système ebode IR Link B est alimenté par une pile 9V DC (EN22 / PP3) (pile non fournie). Les diodes Émettrices IR ont un film auto-adhésif sur la surface plane de chaque émetteur. Ceci permet de les "coller" sur le capteur IR de chaque équipement audio/vidéo. Le cable des Émetteurs est fixé en permanence au circuit de distribution du Hub IR Link B.

4. Comment fonctionne le ebode IR Link B?

Le Récepteur ebode IR Link B, place sur une étagère ou un meuble, recoit les signaux IR de votre télécommande. Il amplifie ensuite le signal et le transmit aux Émetteurs connectés. Chacun de ces petits émetteurs est équipé d'une diode Émettrice InfraRouge qui clignote quand une commande IR passse. Ils permettent le contrôle d'appareils audio/vidente可控able par des télécommandes IR (tel qu'un téléviseur, récepteur satellite, lecteur DVD, ...) et se fixent sur le capteur IR de ces apparueils avec l'adhésif intégré. Quand une commande est émise via une télécommande tout en visant le Récepteur IR Link B, cette commande IR sera transmise à l'applièil à contrôler.

5. Y-a-t-il des conditions où le ebode IR Link B ne fonctionnera pas?

La plupart des marques et modèles d'appareils audio/vidéo sont utilisables avec votre ebode IR Link B, à quelques exceptions pres comme ceux utilisant les haute fréquences IR, tel que Bang & Olufsen (demander à votre revendeur).

6. Installation du ebode IR Link B

Etape 1: Placez le Récepteur IR dans un endroit pratique, afin que le faisceau Infra Rouge de la télécommande soit en vue directement avec la face avant du récepteur (à une distance d'environ 4-8 mètres). Le Récepteur IR Link B peut être fixé sur la surface à l'aide d'une bande adhéasive double face ou via une barre sur le trou de vis en dessous de l'unité.

Etape 2: Amenez le cable du Récepteur IR à l'arrière de votre armoire, et insérez la fiche jack dans la prise ajustate du Hub.

Etape 3: Installes les petits Émetteurs sur les appareils à commander, en suivant la procédure suivante:

Retirez le papier à l'arrière d'un des Émetteurs, pour faire apparaitre la surface adhésive. Appliquez l'émetteur directement sur le centre du capteur Infra Rouge d'un de vos appareils audio/videos.

Note: Les diodes émettrices disposent d'un ruban auto-adhésif à l'arrière. Utilisez-le pour les coller sur le capteur IR de vos apparéils. Ceci doit être fait très soignement et avec précision. Vérifie la position des émetteurs IR dans un premier temps, puis collez-les sur les capteurs IR.

Etape 4: Insérez la pile 9 Volt (EN22 ou PP3) dans le compartment prévu à cet effet sur le Hub IR. Veillez à respecter la polarité !

ATTENTION: Si vous utilisez un seul apparéil, vous n'avoz donc pas besoin d'utiliser les Emetteurs IR supplémentaires. Ne jamais les retirer du fil! Entourez juste le fil d'une protection et laissez-le à proximité du Hub.

7. Fonctionnement

Normalement votre récepteur ebode IR Link B sera en mode "veille" pour optimier la vie des piles. En mode "veille", la distance entre le récepteur et votre télécommande est limite à environ 4 metres ou moins.

Pour activer le système, il suffit simplement de pointer votre télécommande vers le récepteur IR Link B, à proximate de celui-ci, et d'appuyer sur un des boutons. La LED à l'avant du récepteur clignote pour confirmer la réception et que le système est activé pour une sensibilité totale. Lorsqu'il est activé, le IR Link B fonctionne jusqu'à une distance de 4 - 8 mètes sur un angle de ± 30 degrés. Le ebode IR Link B returnera automatiquement en mode "veille" après environ 1 minute d'inactivité.

8. Comment faire pour éviter et résoudre les problèmes eventuels?

Bien que l'ebode IR Link B soit équipé de la technologie propriétaire eIR2xTM (à prononcer Irex), qui garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED), dans certains cas très rares, on est obligé de déplacer le Récepteur IR dans un autre endroit, si l'unité commence à receivevoir des interférences imprévues. Ces interférences peuvent, dans des cas graves, empêcher le système de fonctionner. Vous pouvez identifier ces interférences lorsque les Emetteurs IR sont allumés, même lorsque vous n'êtes pas en train d'utiliser une télécommande.

Après le repositionnement, vérifie si l'IR Link B fait fonctionner le récepteur satellite ou d'autres composants. Si l'IR Link B ne marche toujours pas, repositionné les Emetteurs IR. Il se peut qu'il ne puisse pas être positionné directement sur le capteur InfraRouge de réception de l'appareil. Reportez-vous au guide d'utilisation de l'appareil ou du fabricant pour connaître l'emplacement exact du capteur infrarouge.

Vousee nore des questions ? Veuillez visitor notre site www.ebodeelectronics.eu

9. Information Technique

Alimentation: pile 9VDC (EN22 ou PP3) (non fournie)

Diode émettrice IR: 3 IR LEDs

Longueur du cable: 3 m au total, 1 m du HUB aux LEDs IR

Récepteur: dimensions 55x40x25mm
