IR Link Pro Mini - Télécommande EBODE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Système d'extension InfraRouge (IR extender)
Marque	ebode
Modèle	IR Link Pro Mini
Alimentation	230 VAC / 50 Hz, 12 VDC 100 mA via adaptateur secteur fourni
Consommation électrique	100 mA (max)
Dimensions du récepteur	35 x 10 x 10 mm
Longueur de câble	3 m (1 m du hub aux émetteurs)
Nombre d'émetteurs inclus	2 (intégrés dans le hub)
Connectique	Jack mono 3.5 mm pour émetteurs supplémentaires
Technologie infrarouge	eIR2x™ pour immunité au bruit (lumière directe, CFL, écrans plasma/LCD/LED)
Distance de fonctionnement	4 à 7 mètres entre la télécommande et le récepteur
Contenu du kit	Récepteur IR, hub avec 2 émetteurs intégrés, adaptateur secteur
Compatibilité	La plupart des appareils IR, sauf haute fréquence (ex. Bang & Olufsen)
Installation	Fixation par bande adhésive double face sur le capteur IR des appareils
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité et les liquides
Précautions de sécurité	Utiliser uniquement l'adaptateur fourni ; ne pas démonter ; éviter court-circuit
Garantie	Ne couvre pas les dommages dus à une utilisation incorrecte ou à l'ouverture du produit
Type d'alimentation	Secteur (pas de piles)
Usage prévu	Intérieur uniquement

FOIRE AUX QUESTIONS - IR Link Pro Mini EBODE

Comment installer le ebode IR Link Pro Mini ?

Placez le récepteur IR à un endroit dégagé (distance de 4 à 7 m de la télécommande). Fixez les émetteurs sur le capteur IR de vos appareils à l'aide du ruban adhésif double face. Branchez le câble du récepteur dans la prise correspondante du hub, puis connectez l'adaptateur secteur. Assurez-vous que les émetteurs sont bien positionnés sur les capteurs.

Que faire si le système ne fonctionne pas ?

Vérifiez d'abord que les émetteurs sont correctement placés sur les capteurs IR des appareils. Si les émetteurs restent allumés sans commande, déplacez le récepteur pour éviter les interférences lumineuses (soleil, CFL, écrans plats). Consultez le manuel de votre appareil pour localiser précisément le capteur IR.

Puis-je utiliser des émetteurs supplémentaires ?

Oui, le hub dispose d'une prise jack 3.5 mm pour connecter des émetteurs IR supplémentaires (série IRED). Vous pouvez ainsi contrôler plus d'appareils.

Quels appareils sont compatibles avec le IR Link Pro Mini ?

La plupart des appareils audio/vidéo utilisant une télécommande IR standard sont compatibles (TV, récepteur satellite, lecteur DVD, etc.). Certains modèles utilisant des hautes fréquences IR comme Bang & Olufsen peuvent ne pas fonctionner.

Quelle est la portée du récepteur ?

Le récepteur peut capter les signaux de votre télécommande à une distance de 4 à 7 mètres, à condition qu'il n'y ait pas d'obstacle entre la télécommande et le récepteur.

Comment nettoyer le produit ?

Utilisez un chiffon sec et doux pour nettoyer les surfaces. N'utilisez pas de liquides ou de produits abrasifs. Évitez toute humidité pour prévenir les courts-circuits.

Puis-je utiliser un adaptateur secteur différent ?

Non, utilisez uniquement l'adaptateur fourni avec le kit. Vérifiez que la tension secteur correspond à celle indiquée sur l'adaptateur (230 VAC). Un adaptateur non adapté peut endommager le produit.

Est-ce que le système fonctionne avec des lumières CFL ou des écrans LED ?

Oui, grâce à la technologie eIR2x, le récepteur est immunisé contre les interférences des lumières fluorescentes compactes (CFL) et des écrans plasma, LCD et LED. Dans de rares cas, un repositionnement du récepteur peut être nécessaire.

Que faire si les émetteurs restent allumés en permanence ?

Cela indique des interférences. Essayez de déplacer le récepteur ailleurs, loin des sources de lumière directe ou des écrans. Si le problème persiste, vérifiez la position des émetteurs sur les capteurs.

Où placer le récepteur pour un fonctionnement optimal ?

Placez le récepteur à un endroit visible depuis votre position d'écoute, idéalement à moins de 7 mètres. Fixez-le près de votre téléviseur ou sur un meuble, en évitant les obstacles. Utilisez la bande adhésive double face pour le maintenir.

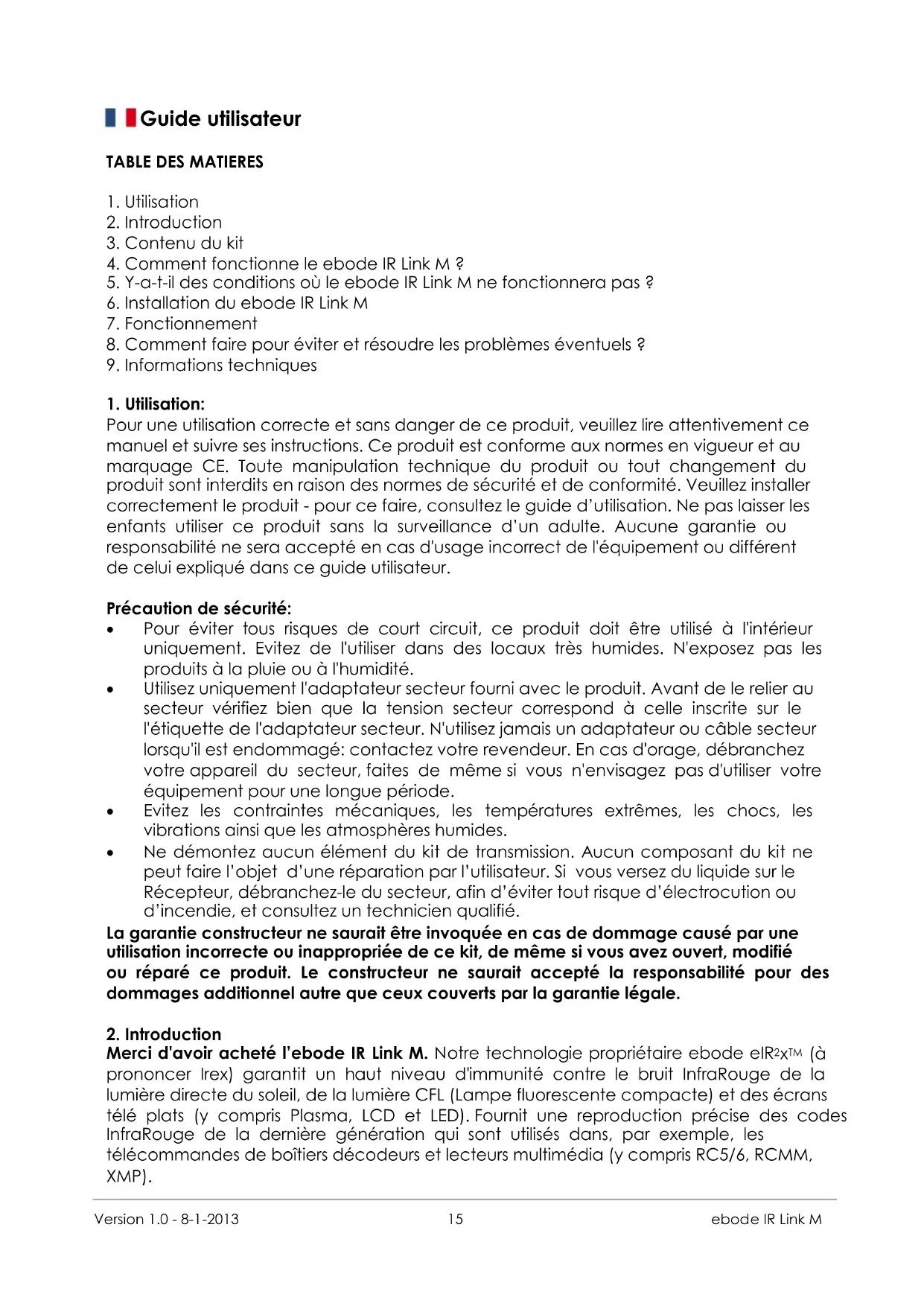

MODE D'EMPLOI IR Link Pro Mini EBODE

1. Utilisation
2. Introduction
3. Contenu du kit
4. Comment fonctionne le ebode IR Link M ?
5. Y-a-t-il des conditions où le ebode IR Link M ne fonctionnera pas?
6. Installation du ebode IR Link M
7. Fonctionnement
8. Comment faire pour éviter et résoudre les problèmes éventuels ?
9. Informations techniques

1. Utilisation:

Pour une utilisation correcte et sans danger de ce produit, veuilles zire attentivement ce manuel et suivre ses instructions. Ce produit est conforme aux normes en vigueur et au marquage CE. Toute manipulation technique du produit ou tout changement du produit sont interdits en raison des normes de sécurité et de conformite. Veuilles installer correctement le produit - pour ce faire, consultez le guide d'utilisation. Ne pas laisser les enfants utiliser ce produit sans la surveillance d'unadulte. Aucune garantie ou responsabilité ne sera accepté en cas d'utilisation incorrect de l'équipement ou différents de celui expliqué dans ce guide utilisateur.

Précaution de sécurité:

Pour eviter tous risques de court circuit, ce produit doit etre utilise a l'intérieur uniquely. Evitez de l'utiliser dans des locaux tres humides. N'exposez pas les produits a la plue ou a I'humidite.
Utilisez uniquement l'adaptateur secteur fourni avec le produit. Avant de le relier au secteur vérifie bien que la tension secteur correspond à cette inscrite sur le létiquette de l'adaptateur secteur. N'utilise jamais un adaptateur ou cable secteur lorsqu'il est endommagé: contactez votre revendeur. En cas d'orage, débranchez votre appeareil du secteur, faites de même si vous n'envisagez pas d'utiliser votre équipement pour une longue période.
- Evitez les contraintes mécaniques, les températures extrêmes, les chocs, les vibrations ainsi que les atmosphères humides.
- Ne démontréaucun élément du kit de transmission. Aucun composant du kit ne peut faire l'objet d'une réparation par l'utilisateur. Si vous versez du liquide sur le Récepteur, débranchez-le du secteur, afin d'éviter tout risque d'électrocution ou d'incendie, et consultez un technicien qualifié.

La garantie constructeur ne saurait etre invoquee en cas de dommage cause par une utilisation incorrecte ou inappropriee de ce kit, de meme si vous avez ouvert, modifie ou réparé ce produit. Le constructeur ne saurait accepté la responsabilité pour des dommages additionnel autre que ceux couverts par la garantie legale.

2. Introduction

Merci d'avoir acheté l'ebode IR Link M. Notre technologie propriétaire ebode eIR2xTM (à prononcer Irex) garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrons télé plats (y compris Plasma, LCD et LED). Fournit une reproduction précise des codes InfraRouge de la première génération qui sont utilisés dans, par exemple, les télécommandes de boîtiers décodeurs et lecteurs multimédia (y compris RC5/6, RCMM, XMP).

Le ebode IR Link M est un système d'extension InfraRouge qui permet de contrôler à distance des équipements A/V situés derrière un placard fermé, cachés ou tout simplement hors de portée. Le ebode IR Link M est alimenté par le secteur (pas de pile nécessaire).

Un système d'extension IR (InfraRouge) est généralement constitué d'un périphérique de capture, le "récepteur", un circuit de distribution, le "Hub", et enfin la diode IR de sortie, (l'émetteur), qui transmet le signal IR aux équipements audio/vidéo.

3. Contenu du kit

Le ebode IR Link M se compose de 3 pieces :

1 IRLM Récepteur IR

1 IRHUB1A avec 2 Emetteurs IR intégrés et un connecteur jack 3.5mm pour d'autres émetteurs IR supplémentaires.
1 Adaptateur d'alimentation

4. Comment fonctionne I'ebode IR Link M?

Le Récipeur ebode IR Link M recoit les signaux IR de votre télécommande. Il amplifie ensuite le signal et le transmit aux Émetteurs connectés. Chacun de ces petits Émetteurs est équipé d'une diode émettrice InfraRouge qui clignote quand une commande IR passée. Ils permettent le contrôle d'appareils audio/vidéo contrôle par des télécommandes IR (tel qu'un téléviseur, Récipeur satellite, lecteur DVD, ...) et se fixent sur le capteur IR de ces appareils avec l'adhésif intégré. Quand une commande est émise via une télécommande tout en visant le Récipeur ebode IR Link M, cette commande IR sera transmise à l'appareil à contrôle.

Le récepteur Mini peut être situé pres ou attache à votre TV, en visibilité directe avec votre télécommande.

5. Y-a-t-il des conditions où l'ebode IR Link M ne fonctionnera pas?

La plupart des marques et modèles d'appareils audio/vidéo sont utilisables avec votre ebode IR Link M, à quelques exceptions pres comme ceux utilisant les haute fréquences IR, tel que Bang&Olufsen (demander à votre revendeur).

6. Installation du ebode IR Link M

Les prises du hub sont codées par couleur pour une installation facile du récepteur IR et des émetteurs IRED, qui ont des connecteurs jacks colorés.

Etape 1: Placez le Récepteur IR dans un endroit pratique, afin que le faisceau InfraRouge de la télécommande soit en vue directement avec la face avant du Récepteur (à une distance d'environ 4-7 metres). Le Récepteur peut être fixé sur la surface à l'aide d'une bande adhéasive double face.

Etape 2: Installes les petits Émetteurs sur les apparciels à commander, en suivi la procédure suivante:

Retirez le papier à l'arrête d'un des Émetteurs, pour faire apparaitre la surface adhéasive. Appliquez l'émetteur directement sur le centre du capteur InfraRouge d'un de vos appareils audio/vidEOS.

Note: Les Emetteurs disposent d'un ruban auto-adhésif à l'arrête. Utilisez-le pour les coller sur le capteur IR de vos apparèils. Ceci doit être fait très soignement et avec précision. Vérifie la position des Émetteurs IR dans un premier temps, puis collez-les sur les capteurs IR.

Connectez des Emetteurs additionnelles sur la prise jack correspondante du Hub, et installez les petits Émetteurs sur les appareils à contrôle, comme précrit dans la procédure ci-dessus.

CONSEIL: Utilisez une lampe de poche pour briller sur l'écran de votre apparéil audio / video, vous pouvez facilement voir où placer les émetteurs.

Etape 3: Amenez le cable du Récepteur IR à l'arrête de votre armoire, et insérez la fiche jack dans la prise ajustate du Hub.

Etape 4: Connectez l'adaptateur d'alimentation du Hub.

ATTENTION: Si vous utilisez un seul apparéil, vous n'avoz donc pas besoin d'utiliser les Émetteurs IR supplémentaires. Ne jamais les retirer du fil! Entourez juste le fil d'une protection et laissez-le à proximité du Hub.

CONSEIL 2: Si vous souhaitez commander plus d'appareils, vous pouvez acheter des Émetteurs IR supplémentaires ( série IRED) et les brancher sur le connecteur approprié du Hub.

7. Fonctionnement

Pointez vous telécommande d'origine devant le Récepteur ebode IR Link M. Dés que vous appuyez sur un bouton, le Récepteur capte le signal IR, le convertit en un signalasse tension, et le transmet au Hub. Ce dernier convertit le signal en une commande IR de façon à contrcler la source audio/video selectionnee.

8. Comment faire pour éviter et résoudre les problèmes eventuels ?

Bien que l'ebode IR Link M soit équipé de la technologie propriétaire eIR 2x^TM (à prononcer Irex), qui garantit un haut niveau d'immunité contre le bruit InfraRouge de la lumière directe du soleil, de la lumière CFL (Lampe fluorescente compacte) et des écrans télé plats (y compris Plasma, LCD et LED), dans certains cas très rares, on est obligé de déplacer le Récepteur IRLM IR dans un autre endroit, si l'unité commence à receivevoir des interférences imprévues. Ces interférences peuvent, dans des cas graves, empêcher le système de fonctionner. Vous pouvez identifier ces interférences lorsque les Emetteurs IR sont allumés, même lorsque vous n'êtes pas en train d'utiliser une télécommande.

Après le repositionnement, vérifie si l'IR Link M fait fonctionner le récepteur satellite ou d'autres composants. Si l'IR Link M ne marche toujours pas, repositionné les Emetteurs IR. Il se peut qu'il ne puisse pas être positionné directement sur le capteur InfraRouge de réception de l'appareil. Reportez-vous au guide d'utilisation de l'appareil ou du fabricant pour connaître l'emplacement exact du capteur infrarouge.

Voues aze enore des questions? Veuillez visiter notre site www.ebodeelectronics.eu.

9. Informations techniques

Alimentation: 230VAC/50Hz, 12VDC 100mA; 2.1mm

Diode émettrice IR: 2 IR LEDs

Longueur du cable: 3 m au total, 1 m du HUB aux LEDs IR, et/ou prise jack mono 3.5 mm

Récepteur: dimensions 35x10x10mm
