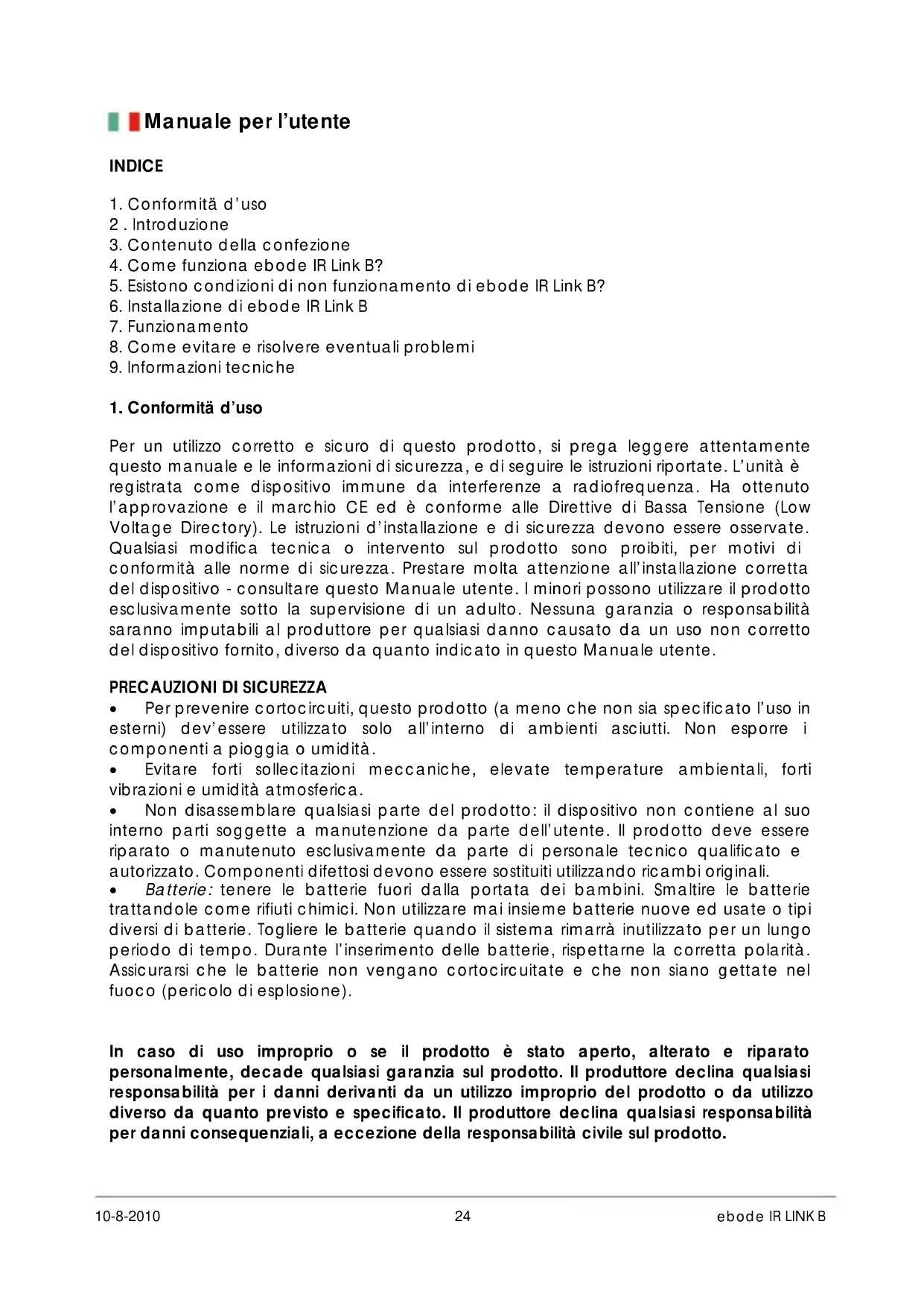

MANUALE UTENTE IR Link B EBODE

3. Contenuto della confezione

4. Come funziona ebode IR Link B?

5. Esistono condizioni di non funzionamento di ebode IR Link B?

6. Installazione di ebode IR Link B

8. Come evitare e risolvere eventuali problemi

9. Informazioni tecniche

Per un utilizzo corretto e sicuro di questo prodotto, si prega leggere attentamente questo manuale e le informazioni di sicurezza, e di seguire le istruzioni riportate. L’unità è registrata come dispositivo immune da interferenze a radiofrequenza. Ha ottenuto l’approvazione e il marchio CE ed è conforme alle Direttive di Bassa Tensione (Low Voltage Directory). Le istruzioni d’installazione e di sicurezza devono essere osservate. Qualsiasi modifica tecnica o intervento sul prodotto sono proibiti, per motivi di conformità alle norme di sicurezza. Prestare molta attenzione all’installazione corretta del dispositivo - consultare questo Manuale utente. I minori possono utilizzare il prodotto esclusivamente sotto la supervisione di un adulto. Nessuna garanzia o responsabilità saranno imputabili al produttore per qualsiasi danno causato da un uso non corretto del dispositivo fornito, diverso da quanto indicato in questo Manuale utente.

PRECAUZIONI DI SICUREZZA

• Per prevenire cortocircuiti, questo prodotto (a meno che non sia specificato l’uso in esterni) dev’essere utilizzato solo all’interno di ambienti asciutti. Non esporre i componenti a pioggia o umidità.

• Evitare forti sollecitazioni meccaniche, elevate temperature ambientali, forti vibrazioni e umidità atmosferica.

• Non disassemblare qualsiasi parte del prodotto: il dispositivo non contiene al suo interno parti soggette a manutenzione da parte dell’utente. Il prodotto deve essere riparato o manutenuto esclusivamente da parte di personale tecnico qualificato e autorizzato. Componenti difettosi devono essere sostituiti utilizzando ricambi originali.

• Batterie: tenere le batterie fuori dalla portata dei bambini. Smaltire le batterie trattandole come rifiuti chimici. Non utilizzare mai insieme batterie nuove ed usate o tipi diversi di batterie. Togliere le batterie quando il sistema rimarrà inutilizzato per un lungo periodo di tempo. Durante l’inserimento delle batterie, rispettarne la corretta polarità. Assicurarsi che le batterie non vengano cortocircuitate e che non siano gettate nel fuoco (pericolo di esplosione).

In caso di uso improprio o se il prodotto è stato aperto, alterato e riparato personalmente, decade qualsiasi garanzia sul prodotto. Il produttore declina qualsiasi responsabilità per i danni derivanti da un utilizzo improprio del prodotto o da utilizzo diverso da quanto previsto e specificato. Il produttore declina qualsiasi responsabilità per danni consequenziali, a eccezione della responsabilità civile sul prodotto.10-8-2010 25 ebode IR LINK B

Congratulazioni per l'acquisto di ebode IR Link B. La nostra tecnologia proprietaria eIR

(pronuncia Iirex) ebode garantisce un alto livello di immunità ai raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dell'illuminazione CFL e dei TV a schermo piatto (compresi plasma, LCD e LED). Fornisce una riproduzione accurata dei codici a InfraRossi che vengono utilizzati nei telecomandi di ultima generazione, per esempio, nelle set-top box e nei media player (incl. RC5/6, RCMM, XMP di SKY HD). ebode IR Link B è un Sistema di Estensione InfraRossi che consente di utilizzare il Telecomando a InfraRossi per comandare apparecchiature multimediali Audio/Video poste all’interno di cabinet chiusi e/o in altre postazioni non in vista. Un’Estensione InfraRossi generalmente consiste di un dispositivo di ricezione IR - InfraRossi, (il “Ricevitore”), un circuito di distribuzione, una Centralina, ed infine il diodo IR Emettitore (il “trasmettitore”), che lampeggia il segnale IR all’apparecchiatura A/V.

3. Contenuto della confezione

ebode IR Link B è composto da due parti: -1 IRLB Ricevitore IR -1 IRHUBB Centralina collegata a LED Emettitori IR, dotata di vano batteria -3 adesivi di ricambio per gli Emettitori IR. Il sistema ebode IR Link B ha un connettore per batteria 9V DC EN22/ PP3 (batteria non inclusa). I diodi emettitori IR hanno un sottile film biadesivo sulla superficie di ognuno di essi. Ciò permette di posizionarli precisamente di fronte alla “finestra” del sensore IR di ogni apparecchiatura multimediale. I cavetti degli emettitori sono collegati in modo permanente al circuito di distribuzione della Centralina IR Link B.

4. Come funziona ebode IR Link B?

Il Ricevitore ebode IR Link B, posizionato su un mobile o un cabinet, riceve i segnali IR provenienti dai telecomandi. Esso quindi amplifica il segnale del telecomando, distribuendolo agli emettitori collegati. Ogni piccolo Emettitore contiene un LED trasmettitore IR, che lampeggia nell’Infrarosso e nel campo della luce visibile quando vengono inviati comandi remoti. Suddetti emettitori consentono di estendere la portata dei telecomandi per comandare le apparecchiature Audio/Video (quali Ricevitore A/V, DVR, decoder Satellitare, Sintonizzatore via Cavo, etc.) essendo posti precisamente di fronte alla “finestra” del sensore IR di ogni dispositivo mediante un sottile film biadesivo. Quando un telecomando remoto viene fatto funzionare puntandolo verso ebode IR Link B, i comandi IR verranno trasferiti al dispositivo da comandare.

5. Esistono condizioni di non funzionamento di ebode IR Link B?

La maggior parte di marchi e modelli di apparecchiature comandabili via IR possono essere utilizzati con ebode IR Link B, con alcune eccezioni riguardanti quelli che utilizzano portanti IR ad alta frequenza, quali Bang&Olufsen (chiedi al tuo rivenditore).

6. Installazione di ebode IR Link B

Passo 1: Posizionare il Ricevitore ebode IR Link B in modo che i raggi InfraRossi del telecomando siano in linea di vista col frontale dell’unità (nel raggio d’azione del dispositivo, compreso fra 4-8 metri). Il Ricevitore IR Link B può essere fissato alla superficie utilizzando il cuscinetto con nastro a doppio lato o tramite una lastrina sul foro della vite sul fondo dell'unità. Passo 2: Far passare i cavi del Ricevitore IR nella parte posteriore del cabinet e collegare lo spinotto jack nell’apposita presa femmina jack della Centralina.10-8-2010 26 ebode IR LINK B Passo 3: Installare i piccoli emettitori sulle apparecchiature multimediali da comandare, utilizzando la seguente procedura: Togliere la copertura da uno degli emettitori, esponendo la superficie biadesiva. Applicare l’Emettitore direttamente al centro della “finestra” del sensore di una delle apparecchiature. Nota: I diodi emettitori hanno una sottile pellicola biadesiva posteriore. Utilizzarla per fissarli stabilmente di fronte alla “finestra” IR di ogni singola apparecchiatura. Ciò deve essere effettuato con molta cura e precisione. Verificare il corretto posizionamento degli Emettitori IR, prima di fissarli definitivamente esercitando una moderata pressione. Passo 4: Inserire una batteria a 9 Volt nel vano batterie, collegandola all’apposito spinotto della Centralina IR. Prestare la massima attenzione a rispettare la corretta polarità dei collegamenti! ATTENZIONE: Se stai utilizzando una sola apparecchiatura multimediale, i LED aggiuntivi non sono necessari. Non rimuoverli assolutamente dal cavetto! È sufficiente coprirli con una plastica opaca, poggiandoli vicino alla Centralina.

Normalmente il tuo Ricevitore ebode IR Link B si troverà in una condizione “standby”, allo scopo di ottimizzare la durata delle batterie. Nella suddetta modalità, la portata massima di ricezione dei segnali del telecomando è limitata a un massimo di 4 metri. Per attivare il sistema, è sufficiente puntare da vicino il telecomando verso il Ricevitore ebode IR Link B IR e premere uno dei tasti. Il LED frontale del Ricevitore lampeggerà per confermare la ricezione e l’attivazione dell’unità alla massima sensibilità. Quando attivata, IR Link B funzionerà a una distanza di 4 – 8 metri con un angolo di emissione di ±30 gradi rispetto all’asse centrale. ebode IR Link B si riporterà automaticamente in modalità “standby” dopo circa 1 minuti.

8. Come evitare e risolvere eventuali problemi

Anche se l'ebode IR Link B garantisce un alto livello di immunità ai raggi InfraRossi (IR) nei confronti del rumore della luce del sole, dell'illuminazione CFL e dei TV a schermo piatto (compresi plasma, LCD e LED), in rari casi, il Ricevitore IR potrebbe dover essere spostato in una posizione diversa se l'unità sta rilevando interferenze inaspettate. Questa interferenza può, in casi gravi, impedire al sistema di funzionare. È possibile identificare le interferenze quando gli Emettitori a InfraRossi sono accesi, anche quando non si sta usando un telecomando che trasmette in quel momento. Dopo il riposizionamento, controllare per vedere se il IR Link B fa funzionare il Ricevitore satellitare o altri componenti. Se il IR Link B continua a non funzionare, riposizionare l'Emettitore (o gli Emettitori) IRED. Esso può non essere situato direttamente sopra la "finestra" di ricezione ad InfraRossi del componente. Consultare il manuale utente dell'unità o il produttore per l'ubicazione esatta della "finestra" InfraRossi. Hai ancora qualche domanda da porre? Visita www.ebodeelectronics.eu

9. Informazioni tecniche

Alimentazione: batteria 9VDC EN22/ PP3 (non inclusa) Cavo diodo Emettitore IR: 3 LED IR Lunghezza cavo: 3 m, 1 m da derivazione a LED IR Dimensioni Ricevitore: 55x40x25mm10-8-2010 27 ebode IR LINK B
