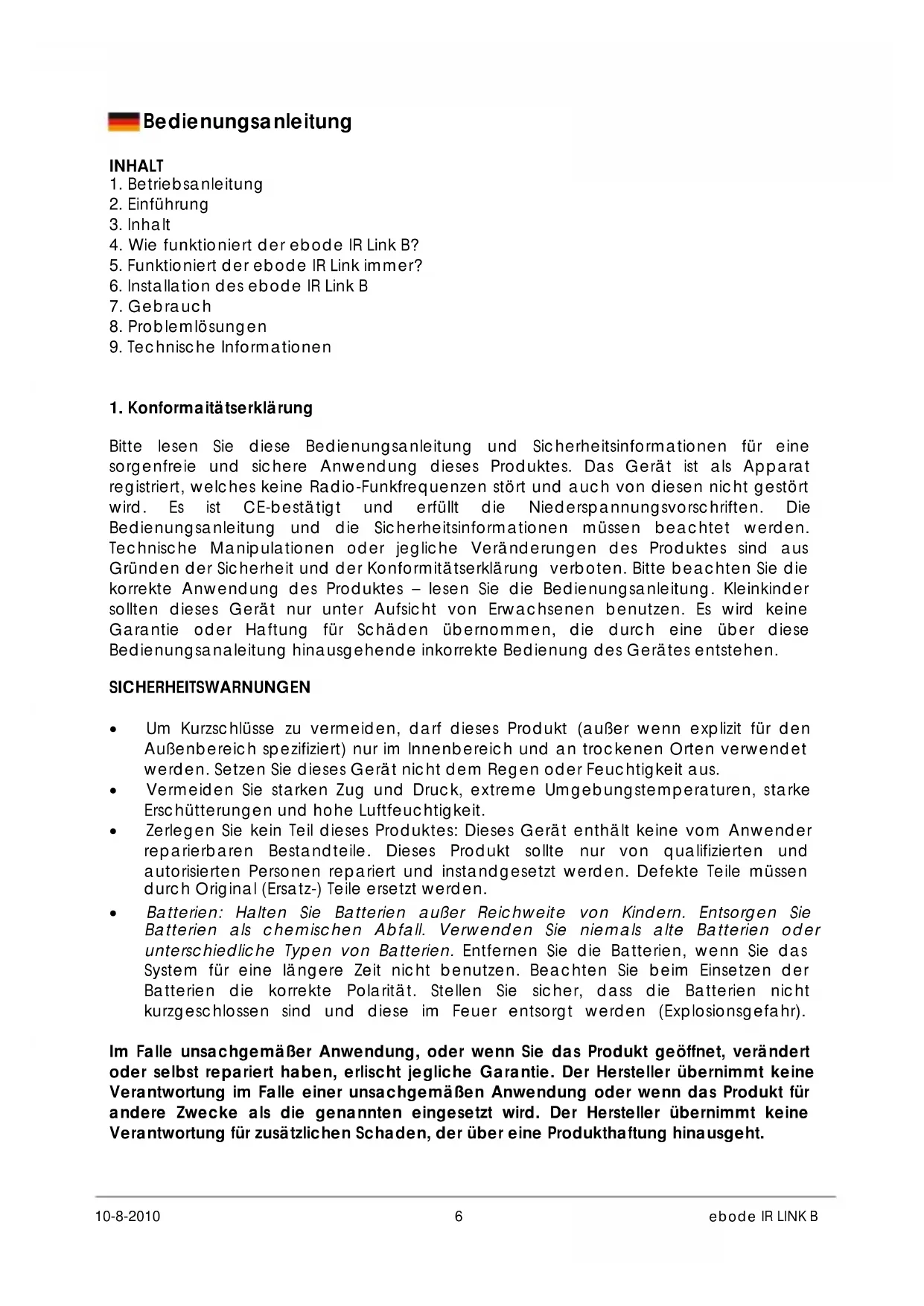

BEDIENUNGSANLEITUNG IR Link B EBODE

1. Betriebsanleitung

4. Wie funktioniert der ebode IR Link B?

5. Funktioniert der ebode IR Link immer?

6. Installation des ebode IR Link B

9. Technische Informationen

1. Konformaitätserklärung

Bitte lesen Sie diese Bedienungsanleitung und Sicherheitsinformationen für eine sorgenfreie und sichere Anwendung dieses Produktes. Das Gerät ist als Apparat registriert, welches keine Radio-Funkfrequenzen stört und auch von diesen nicht gestört wird. Es ist CE-bestätigt und erfüllt die Niederspannungsvorschriften. Die Bedienungsanleitung und die Sicherheitsinformationen müssen beachtet werden. Technische Manipulationen oder jegliche Veränderungen des Produktes sind aus Gründen der Sicherheit und der Konformitätserklärung verboten. Bitte beachten Sie die korrekte Anwendung des Produktes – lesen Sie die Bedienungsanleitung. Kleinkinder sollten dieses Gerät nur unter Aufsicht von Erwachsenen benutzen. Es wird keine Garantie oder Haftung für Schäden übernommen, die durch eine über diese Bedienungsanaleitung hinausgehende inkorrekte Bedienung des Gerätes entstehen. SICHERHEITSWARNUNGEN

• Um Kurzschlüsse zu vermeiden, darf dieses Produkt (außer wenn explizit für den Außenbereich spezifiziert) nur im Innenbereich und an trockenen Orten verwendet werden. Setzen Sie dieses Gerät nicht dem Regen oder Feuchtigkeit aus.

• Vermeiden Sie starken Zug und Druck, extreme Umgebungstemperaturen, starke Erschütterungen und hohe Luftfeuchtigkeit.

• Zerlegen Sie kein Teil dieses Produktes: Dieses Gerät enthält keine vom Anwender reparierbaren Bestandteile. Dieses Produkt sollte nur von qualifizierten und autorisierten Personen repariert und instandgesetzt werden. Defekte Teile müssen durch Original (Ersatz-) Teile ersetzt werden.

• Batterien: Halten Sie Batterien außer Reichweite von Kindern. Entsorgen Sie Batterien als chemischen Abfall. Verwenden Sie niemals alte Batterien oder unterschiedliche Typen von Batterien. Entfernen Sie die Batterien, wenn Sie das System für eine längere Zeit nicht benutzen. Beachten Sie beim Einsetzen der Batterien die korrekte Polarität. Stellen Sie sicher, dass die Batterien nicht kurzgeschlossen sind und diese im Feuer entsorgt werden (Explosionsgefahr). Im Falle unsachgemäßer Anwendung, oder wenn Sie das Produkt geöffnet, verändert oder selbst repariert haben, erlischt jegliche Garantie. Der Hersteller übernimmt keine Verantwortung im Falle einer unsachgemäßen Anwendung oder wenn das Produkt für andere Zwecke als die genannten eingesetzt wird. Der Hersteller übernimmt keine Verantwortung für zusätzlichen Schaden, der über eine Produkthaftung hinausgeht.10-8-2010 7 ebode IR LINK B

Herzlichen Glückwunsch zum Erwerb dieses ebode Produkts. Unsere geschützte ebode eIR

(sprich: Eirex) Technologie garantiert ein Höchstmaß an Immunität gegen Infrarotstörungen durch direkte Sonneneinstrahlung, CFL-Lampen und Flachbildschirme (Plasma, LCD und LED). Sie bietet eine genaue Reproduktion der neuesten Generation von InfraRotcodes, die beispielsweise in Fernbedienungen für Digitalempfänger und Mediaplayer benutzt werden (einschließlich RC5/6, RCMM, XMP). Mit dem ebode IR Link B können Sie die InfraRot Signale Ihrer eigenen Fernbedienung verlängern. Der IR Link B macht es möglich Ihre Audio/Video Geräte zu bedienen, auch wenn diese in einem abgeschlossenen Schrank untergebracht sind oder außer Reichweite stehen. Ein InfraRot Verlängerungssystem besteht aus einem InfraRot-Empfänger, einem Verteilerblock (Hub) und einem IR-LED-Sender die das InfraRot-Signal sendet.

Der ebode IR Link B besteht aus zwei Teilen: - 1 IRLB InfraRot Empfänger - 1 IRHUBB mit 3 festen IR LEDs und einem Batterieanschluß - 3 extra IR LEDs Klebestreifen Das ebode IR Link B System hat einen 9 Volt DC Batterieanschluß (Batterie wird nicht mitgeliefert). Das IR LED hat an der Vorderseite einen Klebestreifen, womit Sie das IR LED an dem zu bedienenden Gerät befestigen können.

4. Wie funktioniert der ebode IR Link B?

Der InfraRot-Empfänger, den Sie zum Beispiel auf einen Schrank oder auf ein Bücherregal stellen, empfängt InfraRot-Signale von Ihrer Fernbedienung. Der IR-Empfänger wandelt diese in elektrische Signale um, welche durch den Hub zu den IR-LED-Sendern weitergeleitet werden. Diese wandeln die Signale wieder in InfraRot-Signale um, die an das angeschlossene Gerät weitergegeben werden. Das System kann so gut wie alle InfraRot-Geräte bedienen, wie Audio/Video-Receiver, Satellitenempfänger, DVD-Recorder, Set-Top-Boxen usw..

5. Funktioniert der ebode IR Link B immer?

Nahezu alle Marken und Modelle funktionieren mit dem IR Link B, mit Ausnahme von Modellen die von einem Hochfrequenz-InfraRot-Signal Gebrauch machen (>100 kHz),z.B. die Produkte von Bang & Olufsen. Ihr Händler kann Ihnen da aber mehr Informationen geben.

6. Installation des ebode IR Link B

1. Schritt: Stellen Sie den ebode IR Link B gut sichtbar und innerhalb der Reichweite Ihrer

Fernbedienung (4-8 Meter) auf, z.B. oben auf einen Schrank, in dem sich die Geräte befinden. Der IR Link B Empfänger kann mit doppelseitigem Klebeband befestigt oder durch eine aufschiebbare vorgebohrte Halterung unten am Gerät angeschraubt werden.

2. Schritt: Das Kabel können Sie jetzt an der Rückseite vom Schrank zum Hub legen und

anschließen.10-8-2010 8 ebode IR LINK B

3. Schritt: Stellen Sie das kleine IR LED auf das zu bedienende Gerät. Entfernen Sie die

Folie auf dem Klebestreifen des IR LED und kleben Sie diesen direkt in die Mitte des IR- Auges des Geräts. Tipp: Die IR LEDs sind mit einer selbstklebenden Folie versehen, womit Sie die beiden Senderchen auf dem IR Auge befestigen. Das erfordert große Genauigkeit. Testen Sie erst die Position der IR LEDs, bevor Sie diese auf das Auge kleben.

4. Schritt: Legen Sie eine neue 9 Volt Batterie in das Batteriefach des IR Hub. Achten Sie

auf die korrekte Polarität (+/-). Achtung: Haben Sie mehr als 2 Geräte, sollten Sie die IR LED z. B. oben auf dem Schrank, unter dem Schrank oder auf den Türen befestigen. Achten Sie auf freien Weg des InfraRotsignals von der Fernbedienung zum Sensor (empfehlenswert, vor dem entgültigen Befestigen auszuprobieren). ACHTUNG: Wenn Sie nur ein Gerät bedienen wollen, lassen Sie den 2. IR Sender ungenutzt. Entfernen Sie diesen niemals vom Kabel!

Normalerweise befindet sich der ebode IR Link B im Stand–By–Modus (Ruhezustand), um die Batterie zu schonen. Befinden Sie sich 4 Meter oder weniger entfernt vom Empfänger, genügt einmal drücken auf Ihre Fernbedienung und der IR Link B ist wieder aktiv für den Gebrauch. Sie sehen die Aktivität durch ein kurzes Aufleuchten einer roten Lampe in Ihrem Empfänger. Nach dem Einschalten hat der IR Link B seine maximale Empfindlichkeit erreicht und die Fernbedienung kann verwendet werden in einem Abstand von 4 – 8 Meter und in einem Winkel von 30°. Der ebode IR Link B schaltet bei Nichtgebrauch (ungefähr 1 Minute) automatisch wieder ab.

Obwohl der ebode IR Link B mit geschützter eIR

(sprich: Eirex) Technologie ausgestattet ist, die ein Höchstmaß an Immunität gegen Infrarotstörungen durch direkte Sonneneinstrahlung, CFL-Lampen und Flachbildschirme (einschließlich Plasma, LCD und LED) bietet, kann in Ausnahmefällen ein Umsetzen des IR-Empfängers in eine andere Position notwendig sein, falls das Gerät unerwartete Störungen aufnimmt. Diese Störungen können im schlimmsten Fall das System am Betrieb hindern. Sie können Störungen identifizieren, wenn die IR-Emitter leuchten, selbst wenn Sie zu dem Zeitpunkt keine Fernbedienung benutzen. Überprüfen Sie nach dem Umsetzen, ob der IR Link B den Satellitenempfänger oder andere Komponenten steuert. Arbeitet der IR Link B immer noch nicht, so setzen Sie den/die IRED-Emitter um. Bringen Sie ihn nicht direkt über dem Infrarot-Empfangsfester der Komponente an. Sehen Sie die genaue Position des Infrarot-Empfangsfesters in der Bedienungsanleitung des betreffenden Geräts nach oder wenden Sie sich an den Hersteller. Haben Sie noch Fragen? Schauen Sie dann auf unsere Website www.ebodeelectronics.eu

9. Technische Informationen

Speisung: 9 VDC EN22 / PP3 Batterie (wird nicht mitgeliefert) InfraRot Kabel: 3 IR LEDs Kabellänge : 3 m, 1 m vom IRHUBB zum IR Emitter Hub Maße: 55x40x25mm10-8-2010 9 ebode IR LINK B Gebruiksaanwijzing INHOUD
