Producttype	Anti-vandalisme koepelbewakingscamera
Merk	Bosch
Model	VDC445V0410
Sensor	CCD 1/3", 752 x 582 pixels (PAL)
Lens	Varifocale 2.6 - 6 mm, F1.4, DC iris
Definitie	540 lijnen
Minimale verlichting	< 1,0 lux (kleur), < 0,4 lux met NightSense
Video-uitgang	1 Vtt, 75 ohm, BNC
Synchronisatie	Intern of netsynchronisatie (LINE LOCK)
Belangrijkste functies	NightSense (automatische omschakeling naar zwart-wit), Bilinx (bidirectionele communicatie), BLC, AGC, Automatische sluitertijd, ATW witbalans
Voeding	24 V AC (50/60 Hz) of 12 V DC, verbruik < 5 W
Afmetingen (H x B x D)	58 x 66 x 122 mm
Gewicht	550 g
Bedrijfstemperatuur	-30 °C tot 50 °C (met AUTOMATISCHE verwarming tot -50 °C)
Beschermingsgraad	Koepel van slagvast polycarbonaat, anti-vandalisme behuizing
Montage	Op aansluitdoos, muur of plafond, met optionele opbouwmontagevoet
Connectiviteit	BNC voor video, losse draden voor voeding, 2,5 mm minijack voor monitor
Configuratie	OSD-menu's via lokale toetsen of op afstand via USB-interface VP-CFGSFT
Onderhoud en reiniging	Reinig de koepel met een zachte doek; gebruik alleen een droge doek voor het apparaat
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; laat alle reparaties over aan een gekwalificeerde technicus
Inhoud van de verpakking	Geïntegreerde camera, montageset, speciale schroevendraaier, afstellens, installatiehandleiding

Veelgestelde vragen - VDC445V0410 BOSCH

Hoe installeer ik de Bosch VDC445V0410 camera?

De installatie moet worden uitgevoerd door gekwalificeerd personeel. Bevestig de voet aan de muur of het plafond, leid de kabels, sluit de BNC-video en de voedingsdraden aan, monteer vervolgens de cameramodule en stel de drie assen (pan, tilt, rotatie) af. Gebruik de speciale schroevendraaier voor de beveiligingsschroeven.

Wat is de NightSense functie?

NightSense verbetert de prestaties bij weinig licht: in de AUTO-modus schakelt de camera automatisch over naar zwart-wit voor een hogere gevoeligheid. In de FORCED-modus blijft hij in zwart-wit. De minimale verlichting daalt tot < 0,4 lux.

Hoe krijg ik toegang tot de configuratiemenu's?

Gebruik de vijf toetsen op de camera. Druk op de centrale toets (menu/selectie) om het hoofdmenu te openen. Houd deze 1,5 seconde ingedrukt voor het installateursmenu. Navigeer met de pijltjestoetsen.

Welk type voeding is vereist?

De camera werkt op 24 V AC (50/60 Hz) of 12 V DC. Het verbruik is minder dan 5 W. Gebruik een beperkte voeding conform EN60950.

Hoe reinig ik de camera?

Reinig de buitenste koepel met een zachte, droge doek. Gebruik voor het apparaat zelf alleen een droge doek. Gebruik nooit vloeibare of schurende producten.

Is de camera bestand tegen schokken en vandalisme?

Ja, hij heeft een koepel van slagvast polycarbonaat en een anti-vandalisme behuizing. De beveiligingsschroeven voorkomen ongeoorloofde opening.

Hoe stel ik de scherpstelling en zoom in?

Draai de schroef van de brandpuntsafstandsbediening los om het gezichtsveld aan te passen, draai vervolgens de scherpstelschroef los om het beeld scherp te stellen. Gebruik de meegeleverde afstellens voor optimale scherpte voordat u de koepel sluit.

Wat te doen als de camera niet aangaat?

Controleer de voeding: juiste spanning (24 V AC of 12 V DC) en correcte bedrading. Zorg ervoor dat de stroomonderbreker niet is geactiveerd. Neem bij aanhoudende problemen contact op met een gekwalificeerde technicus.

Hoe configureer ik de Bilinx communicatie?

Stel in het installateursmenu COMM in op ON om Bilinx te activeren. Deze interface maakt bidirectionele communicatie via de coaxkabel en externe configuratie met de USB-interface VP-CFGSFT mogelijk.

Wat zijn de exacte afmetingen van de camera?

De afmetingen zonder montagevoet zijn 58 x 66 x 122 mm (hoogte x breedte x diepte). Met de opbouwmontagedoos zijn de afmetingen iets groter (zie handleiding).

GEBRUIKSAANWIJZING VDC445V0410 BOSCH

Installatiehandleiding

Vandalismebestendige bewakingskoepel

IT

Een bliksemflits in een gelijkbenige driehoek attendeert de gebruiker op de aanwezigheid van ongeïsoleerde, gevaarlijke spanning binnen in het apparaat. De hoogte van die spanning kan een groot gevaar voor personen vormen.

Waarschuwing

Een uitroepteken in een gelijkbenige driehoek attendeert de gebruiker op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt meegeleverd.

Waarschuwing

Verwijder nooit de klep (of achterzijde), om het risico van elektrische schokken te voorkomen. Bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Laat service en onderhoud alleen door bevoegd personeel uitvoeren.

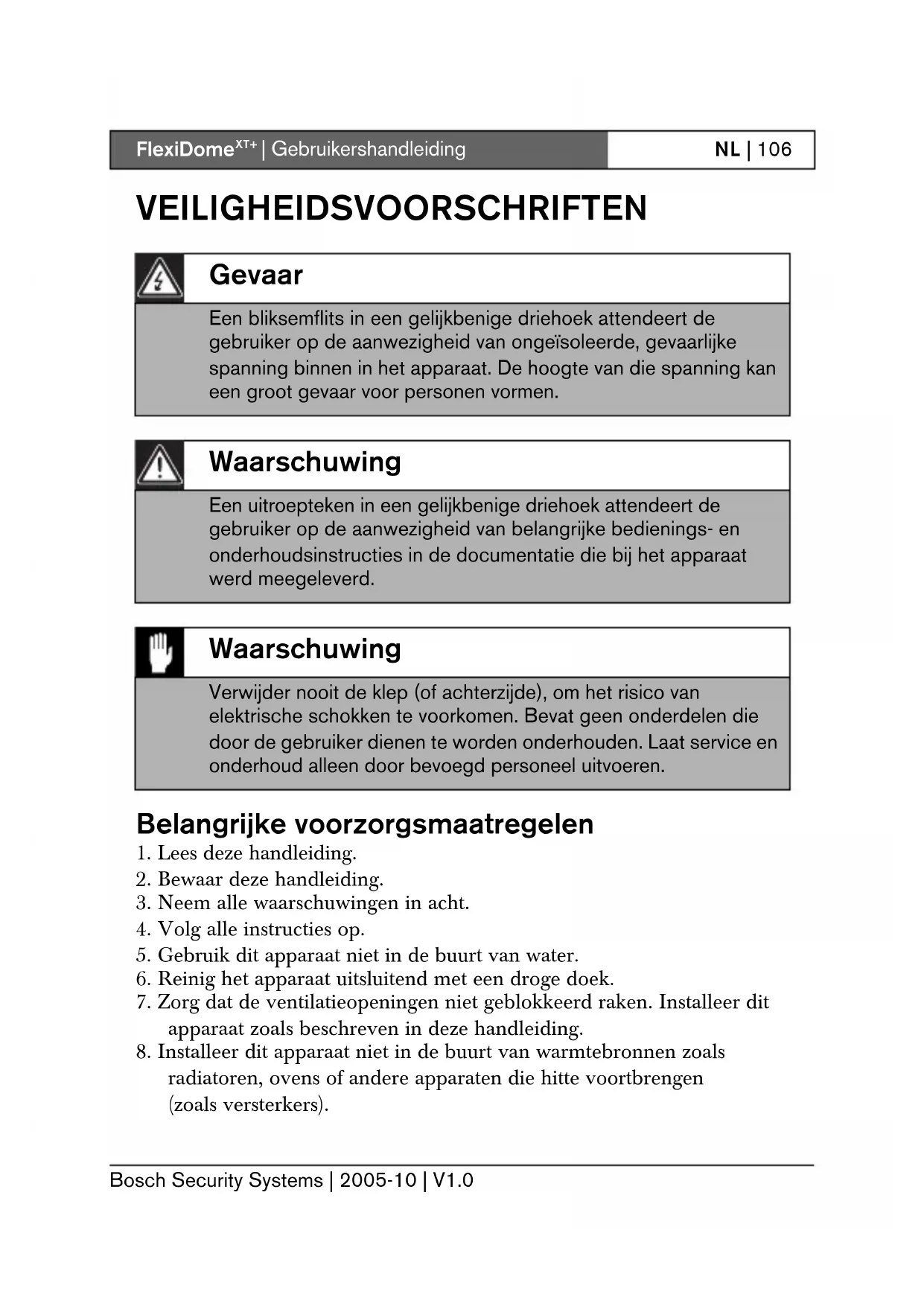

Belangrijke voorzorgsmaatregelen

1. Lees deze handleiding.
2. Bewaar deze handleiding.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig het apparaat uitsluitend met een droge doek.
7. Zorg dat de ventilatieopeningen niet geblokkeerd raken. Installeer dit apparaat zoals beschreven in deze handleiding.
8. Installeer dit apparaat niet in de buurt van warmtebronnen zoals radiatoren, ovens of andere apparaten die hitte voortbrengen (zoals versterkers).
9. Houd er rekening mee dat de gepolariseerde stekker of aardingsstekker specifiek is ontworpen voor veiligheidsdoeleinden. Een gepolariseerde stekker heeft twee pennen, een brede en een smalle. Een geaarde stekker heeft twee pennen en een derde pin voor de aarding. De brede pennen en de aanwezigheid van de derde pin zijn ontworpen voor uw veiligheid. Neem voor advies contact op met een elektricien als de geleverde stekker niet in het stopcontact past.
10. Zorg dat er niet op de voedingskabel kan worden gelopen en dat daar niet op kan worden geklemd, met name bij de stekkers, de stopcontacten en het punt waar de kabel het apparaat verlaat.
11. Maak uitsluitend gebruik van toebehoren en accessoires die door de fabrikant worden aanbevolen.
12. Haal bij onweer of als u het apparaat een lange tijd niet gebruikt de stekker uit het stopcontact.
13. Laat onderhoud over aan professionele onderhoudsmonteurs. Reparatie is noodzakelijk wanneer het apparaat beschadigd is (bijvoorbeeld een beschadigde netkabel of -stekker), wanneer er vloeistof in het apparaat is gelekt of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat niet normaal functioneert of wanneer het is gevallen.
14. De elektrische installatie van het gebouw dient voorzien te zijn van een alpolige hoofdschakelaar met een contactafstand van ten minste 3 mm in elke pool.

Waarschuwing

De laagspanningsvoeding moet voldoen aan EN/UL 60950. De voedingseenheid moet voldoen aan SELV-LPS of SELV - klasse 2 (Safety Extra Low Voltage - Limited Power Source).

FCC-informatie

Dit apparaat is getest en voldoet aan de limieten die zijn vastgesteld voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn vastgesteld ten behoeve van een redelijke bescherming tegen schadelijke interferentie in een huiselijke omgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan radiofrequentie-energie uitstralen. Het apparaat kan ook schadelijke interferentie van radiocommunicatie veroorzaken als het niet wordt geïnstalleerd en gebruikt overeenkomstig de instructies. Garantie dat in een bepaalde situatie geen interferentie zal plaatsvinden, wordt echter niet gegeven. Als dit apparaat schadelijke interferentie van radio- en televisieontvangst veroorzaakt, hetgeen is vast te stellen door het apparaat uit en in te schakelen, kan de gebruiker een of meer van de volgende maatregelen nemen om dit probleem op te lossen:

• Draai of verplaats de ontvangstantenne.
• Vergroot de afstand van het apparaat tot de ontvanger.
• Sluit het apparaat aan op een stopcontact in een andere groep dan die waarop de ontvanger is aangesloten.
• Raadpleeg de leverancier of een ervaren radio- of tv-technicus.

Opmerking

Elke wijziging of aanpassing van de apparatuur, die niet expliciet door Bosch is goedgekeurd, kan het recht van de gebruiker om de apparatuur te bedienen, tenietdoen. Als u meer wilt weten of een vertegenwoordiger wilt spreken, neemt u contact op met de dichtstbijzijnde vestiging van Bosch Security Systems. Of kijk op onze website: www.boschsecurity.nl

Inleiding

De FlexiDome XT+ is een kleine, onopvallende bewakingskoepel voor hoge veiligheid met een hoogwaardige 1/4-inch CCD-kleurencamera met geïntegreerd varifocaal objectief. De geïntegreerde eenheid is bevestigd op een aansluitdoos, aan de wand of aan het plafond. De robuuste constructie en de uiterst schokbestendige koepel van polycarbonaat beschermen de cameramodule tegen beschadiging.

De camera werkt met geavanceerde digitale signaalverwerking voor een uitstekende beeldkwaliteit onder alle lichtomstandigheden.

De FlexiDome XT+ -camera is eenvoudig te installeren en klaar voor gebruik.

Deze camera biedt de beste oplossing voor veeleisende omstandigheden.

Enkele productkenmerken:

• Schokbestendige koepel
• Sabotagebestendige behuizing NightSense™
• Ondersteuning objectieffocus
• Bidirectionele Bilinx™-communicatie via coax

De FlexiDome+ camera is leverbaar in kleur en zwart/wit-uitvoering.

Overzicht typenummers

FlexiDome+ Monochrome (zwart/wit)

Typenummer VDM-355V03-10		VDM-355V04-10	VDM-355V03-20	VDM-355V04-20
Objectief Varifocaal2,6-6 mmF1.4-360		Varifocaal3,7-12 mmF1.6-360	Varifocaal2,6-6 mmF1.4-360	Varifocaal3,7-12 mmF1.6-360
Standaard CCIR EIA
Voedingsspanning	24 V AC 50Hz of 12 V DC 24 V AC 60Hz of 12 V DC
CCD-type 1/3inch

FlexiDome+ Color (kleur)

Typenummer VDC-455V03-10		VDC-455V04-10	VDC-455V03-20	VDC-455V04-20
Objectief Varifocaal2,6-6 mmF1.4-360		Varifocaal3,7-12 mmF1.6-360	Varifocaal2,6-6 mmF1.4-360	Varifocaal3,7-12 mmF1.6-360
Standaard Kleur, PAL Kleur, NTSC
Voedingsspanning	24 V AC 50Hz of 12 V DC		24 V AC 60Hz of 12 V DC
CCD-formaat	1/3 inch

Uitpakken

Pak de apparatuur voorzichtig uit en ga er voorzichtig mee om.

De verpakking bevat:

• Geïntegreerde FlexiDome-camera
• Montageset met bevestigingsmiddelen
• Speciale schroevendraaier voor sabotagebestendige schroef
• Instelkapje voor objectief Installatiehandleiding

Opmerking

Als apparatuur beschadigd is tijdens transport, verpak het dan in de oorspronkelijke verpakking en neem contact op met de vervoerder of de leverancier.

Waarschuwing

Het apparaat mag uitsluitend door gekwalificeerd personeel worden geïnstalleerd. De installatie dient in overeenstemming met de ter plaatse geldende richtlijnen voor elektrische apparatuur te worden uitgevoerd.

Demontage

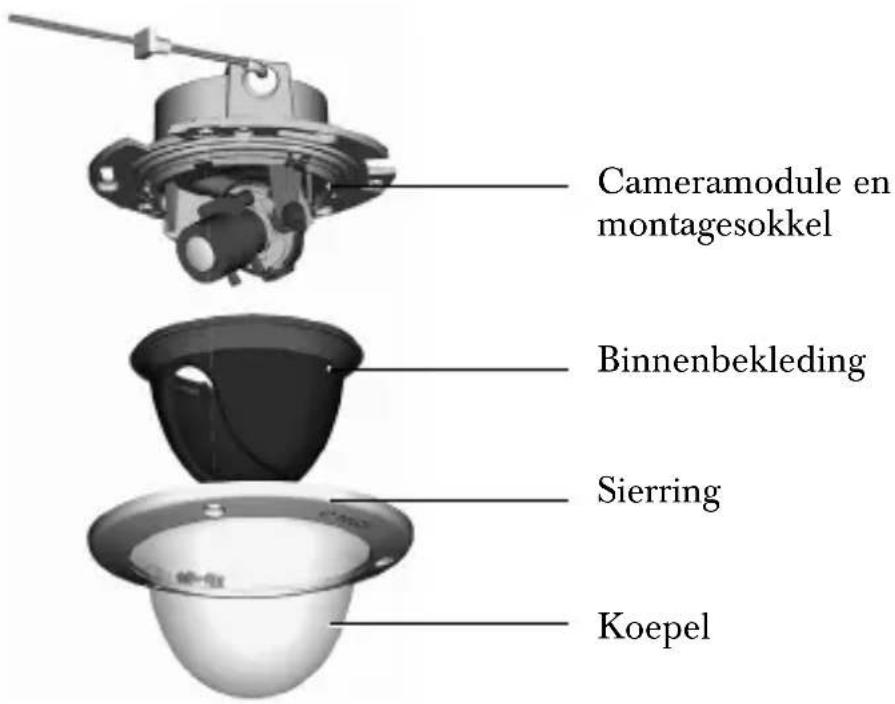

De camera/behuizing bestaat uit de volgende onderdelen:

Waarschuwing

De cameramodule is een gevoelig apparaat en moet voorzichtig worden behandeld. Laat het apparaat tijdens demontage niet vallen.

Om het apparaat te demonteren gaat u als volgt te werk:

• Schroef de drie sabotagebestendige schroeven in de sierring los (de schroeven blijven zitten).
• Verwijder de sierring met koepel door deze van zijn sokkel los te trekken.
• Verwijder de binnenbekleding door deze van de sokkel los te trekken.

Montage van het apparaat

Het apparaat kan op verschillende manieren worden gemonteerd, afhankelijk van het soort oppervlak, of er een aansluitdoos wordt gebruikt en of de aansluiting via de achterkant of de zijkant (opbouwmontage) plaatsvindt.

Waarschuwing

Het apparaat mag alleen door gekwalificeerd personeel worden geïnstalleerd. De installatie dient in overeenstemming met de ter plaatse geldende richtlijnen voor elektrische apparatuur te worden uitgevoerd.

Als het apparaat bedoeld is voor opbouwmontage, dient u de afzonderlijk verkrijgbare verhoogde montagesokkel (VDA-455SMB) te gebruiken en het apparaat op die sokkel te monteren.

Tips

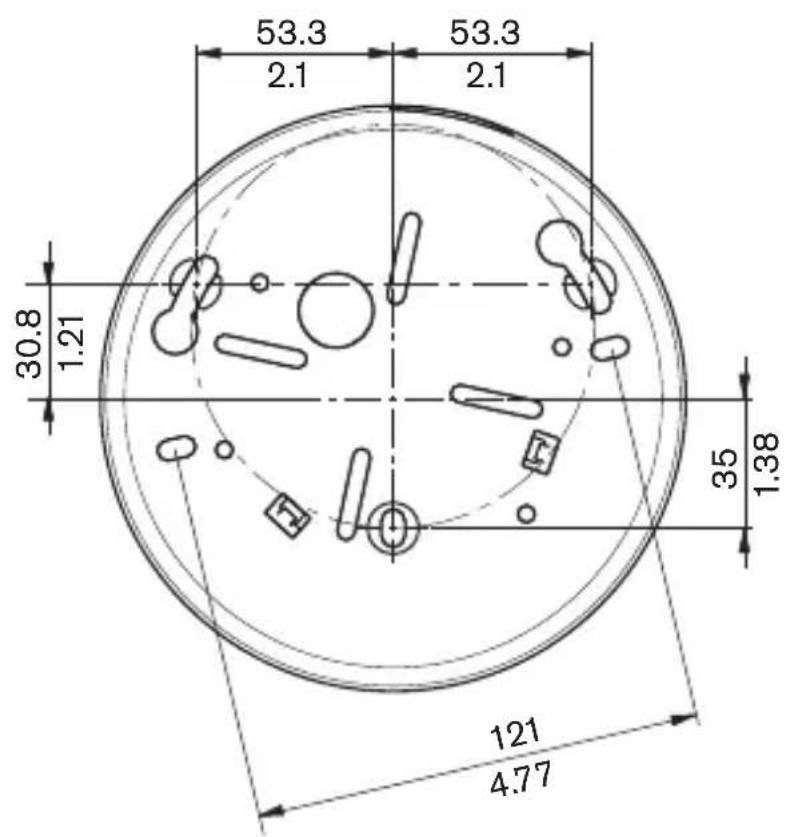

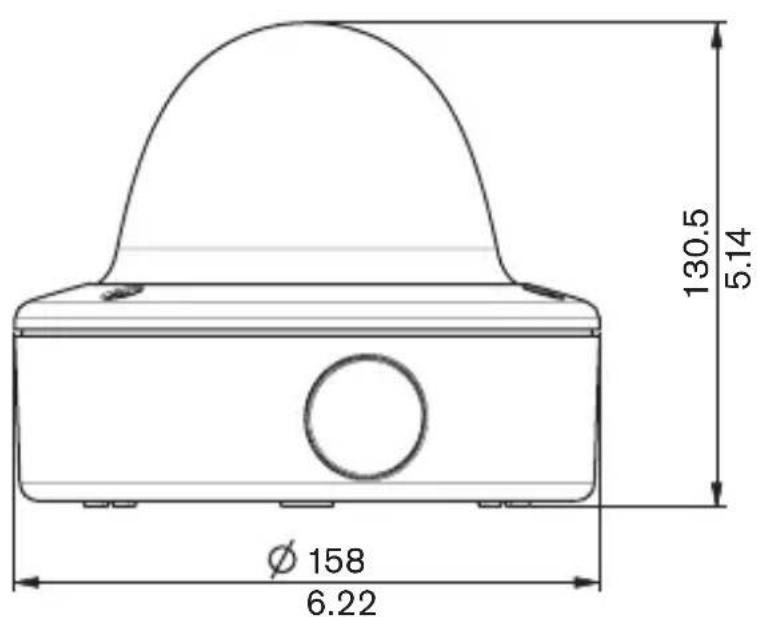

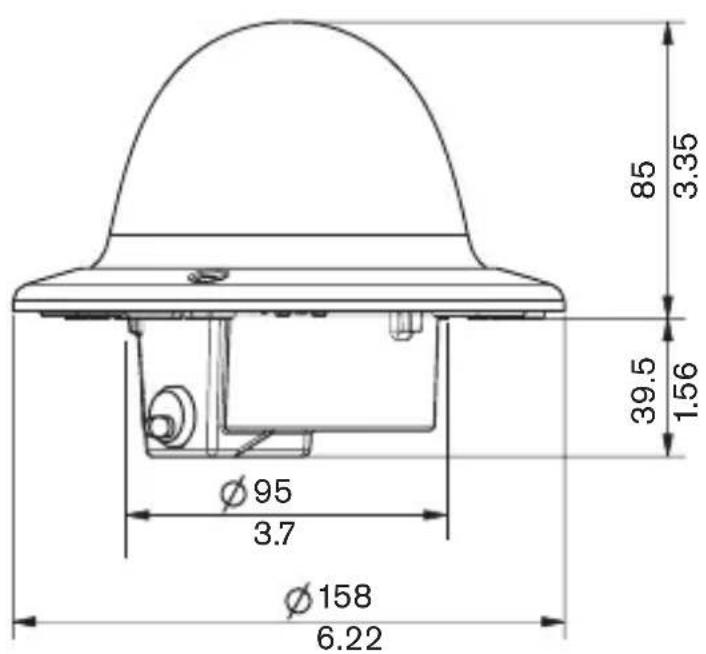

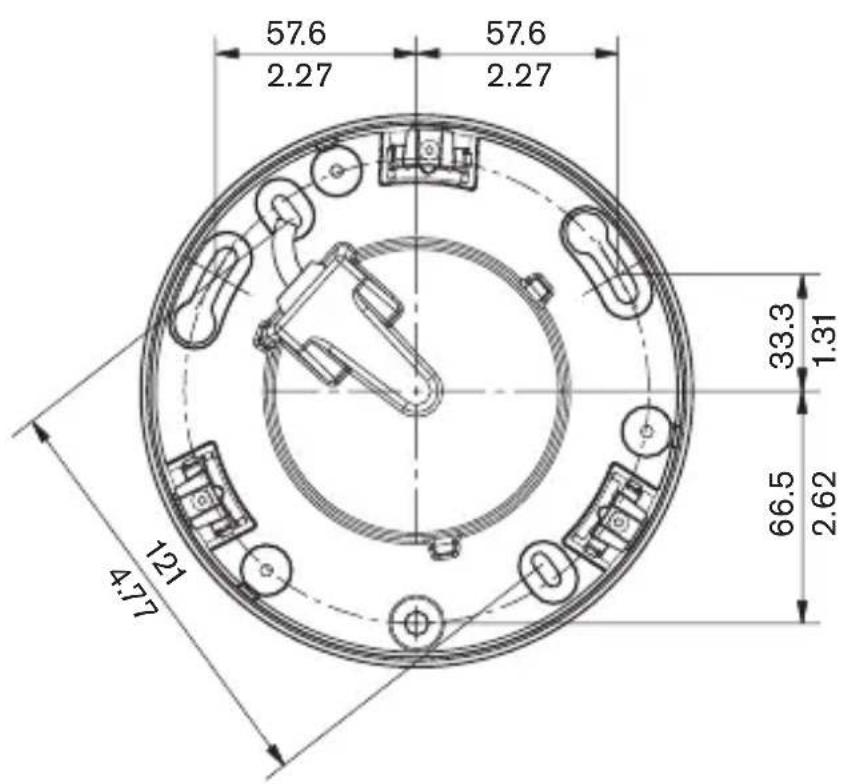

• Zie de maattekening voor de exacte positie van de schroefgaten en de kabelopening voor de kabels.
• Draai twee schroeven gedeeltelijk in de schroefgaten en gebruik ze tijdelijk om de camera op te hangen tijdens het aansluiten.

De volgende afbeeldingen laten de verschillende manieren zien waarop het apparaat kan worden gemonteerd.

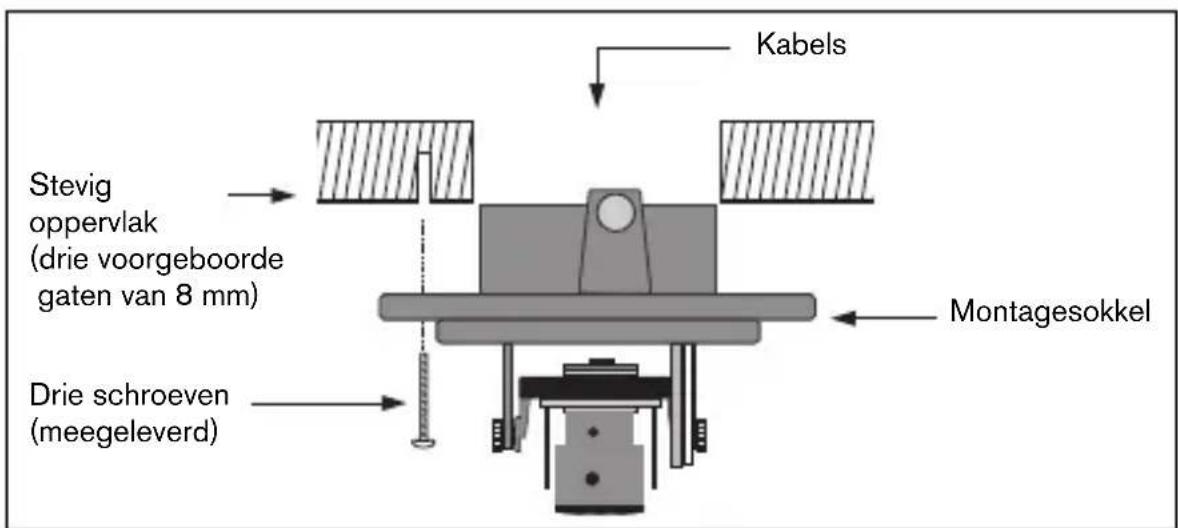

Afbeelding 1 Aansluiting aan de achterkant - hol oppervlak

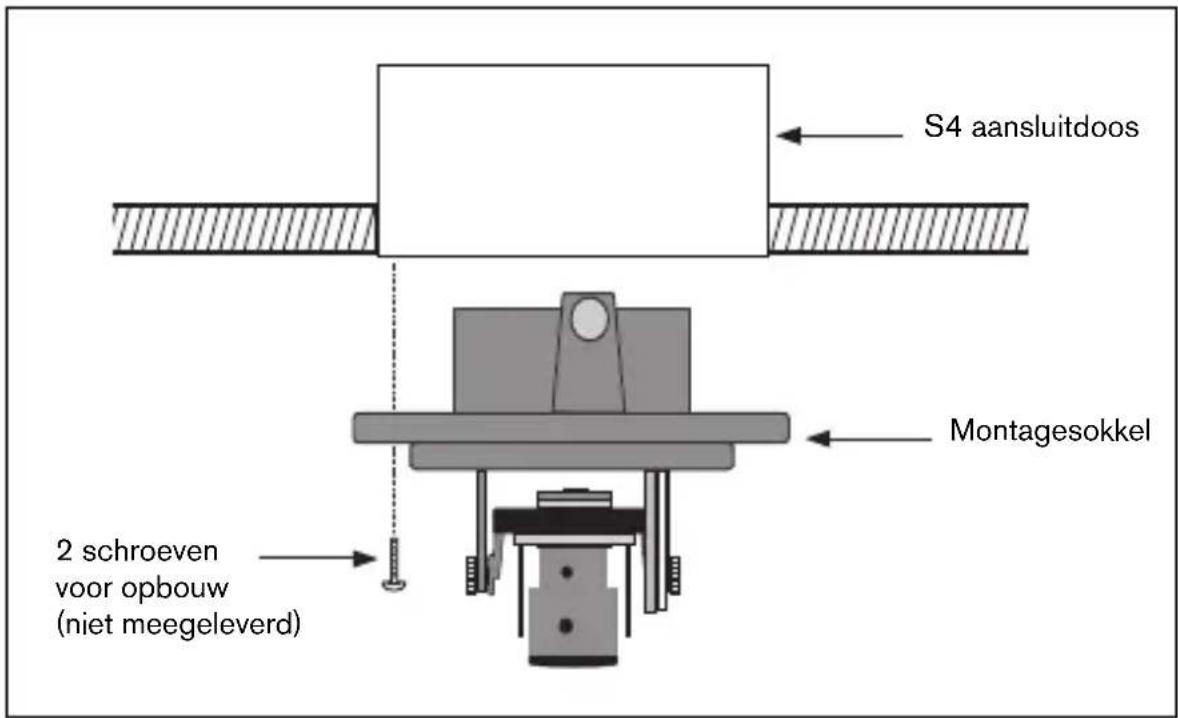

Afbeelding 2 Aansluiting op een aansluitdoos (4S)

Afbeelding 3 Opbouwmontage - aansluiting aan zijkant

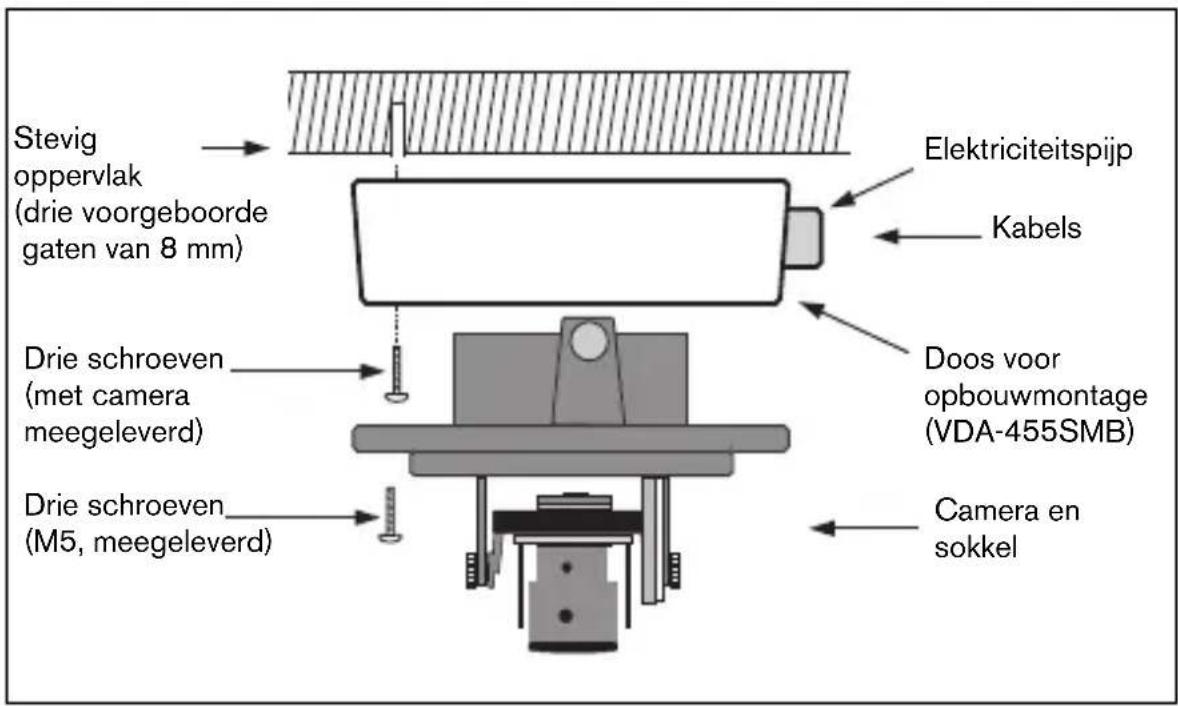

Afbeelding 4 Opbouwmontage - aansluiting aan achterkant

Opbouwmontage

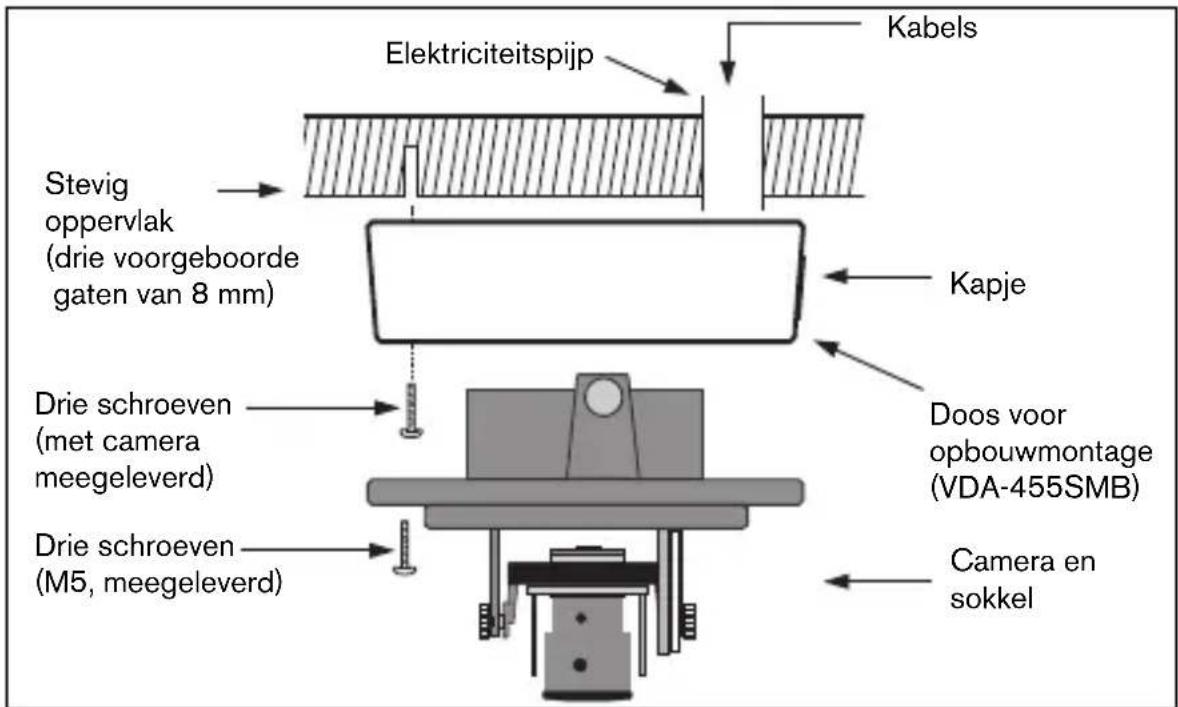

Bij gebruik van de doos voor verhoogde montage:

• Bij aansluiting aan de zijkant moet het kapje verwijderd worden dat de opening aan de zijkant afdekt.

Bij aansluiting aan de achterkant kan het kapje op zijn plaats blijven.

• Bevestig de elektriciteitspijp aan de montagedoos.

Maak de twee klemmen onder aan de waterdichte aansluitingsbehuizing los zodat de onderkant van de montagedoos kan worden verwijderd.

• Open de afdekking van de waterdichte behuizing in de montagedoos door de 5 klemmen los te maken.

Voer de voedings- en videokabels door afzonderlijke rubberringen waar de waterdichte behuizing.

Voer de kabel van de camera door de meegeleverde kabeldoorvoer waar de waterdichte behuizing.

• Breng de aansluiting in de waterdichte behuizing tot stand en schroef de kap erop om het geheel af te dichten.

Opmerking

Om zeker te zijn van een waterdichte kabelinvoer moet u ronde kabels gebruiken met een dikte van tussen de 5 of 6 mm voor de aansluiting van voeding en video. Spuit siliconenspray op de kabel zodat de rubberringen gemakkelijker over de kabels schuiven.

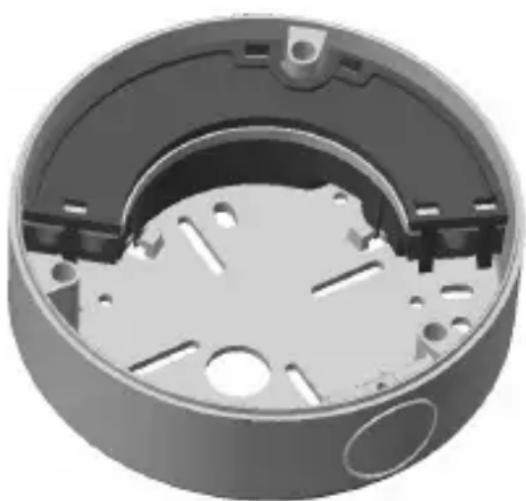

Aansluiting in buitentoepassingen

Veiligheidsmaatregelen:

Coaxaarding: als een extern kabelsysteem is aangesloten op de camera, zorg er dan voor dat het systeem correct geaard is.

Uitsluitend voor modellen in de V.S. - Sectie 810 van de National Electrical Code, ANSI/NFPA No.70, bevat informatie over het correct aarden van het montagestatief en het montagehulpstuk, het aarden van de coaxkabel aan een ontlader, de diameter van de aardgeleiders, de plaats van de ontlader, de aansluiting op aardelektrodes en vereisten voor de aardelektrode.

Voedingskabels: plaats een buitensysteem niet in de omgeving van bovengrondse kabels, elektrische lampen of stroomcircuits, of op plaatsen waar het met dergelijke voedingskabels of circuits in aanraking kan komen. Ga tijdens de installatie van een buitensysteem zeer voorzichtig te werk.

Contact met bovengrondse kabels of circuits kan dodelijk zijn. Alleen voor VS modellen - raadpleeg de National Electrical Code Article 820 over de installatie van CATV-systemen.

Voedingsbron van 24 V AC: deze camera moet worden gevoed door een begrensde voedingsbron die voldoet aan EN60950. Als de camera werkt op 24 V AC, bedraagt de normale ingangsspanning: tussen 12 VAC en 28 VAC. De spanning op de voedingsingang van de camera mag niet hoger zijn dan 28 V AC. Als de gebruiker zorgt voor de bekabeling van de voeding van 24 V AC naar de camera, moet deze voldoen aan de richtlijnen voor elektrische en elektronische apparatuur (Klasse 2-voeding). Aard de voeding van 24 V AC bij de aansluitklemmen van de voedingsbron of van het apparaat.

Aansluiting: de camera is voorzien van aansluitklemmen aan losse kabels. Gebruik bij installaties in vochtige omgevingen of buiten de accessoire VDA-455SMB of een aansluitdoos voor buiten met beschermingsklasse Nema3 of IP55 of beter. Breng de aansluitingen in de waterdichte behuizing tot stand. Nadat u de aansluitingen tot stand hebt gebracht, dient u de waterdichte behuizing goed af te sluiten en ervoor te zorgen dat de kabels en kabeldoorvoeren goed zijn afgedicht zodat er geen water kan binnendringen.

VDA-455SMB

Aansluiting en instelling

Voedings- en videoaansluiting

Aan de kabelbundel zitten een BNC-connector waarop een videocoaxkabel (met mannelijke BNC-connector) kan worden aangesloten en twee gestripte voedingskabels voor laag voltage, die op een voedingsaansluiting kunnen worden aangesloten. (Een UTP-adapter is als accessoire verkrijgbaar zodat een UTP-videokabel op de BNC-connector kan worden aangesloten.)

Waarschuwing

Voordat u verdergaat, dient u er zeker van te zijn dat de kabels die op het apparaat worden aangesloten niet met een voedingsbron zijn verbonden. Controleer of het voltage van het apparaat overeenkomt met de netspanning.

De eenvoudigste manier om de voedingskabels voor laag voltage en de videoaansluiting aan te sluiten, is als volgt:

• Voer de bekabeling van het gebouw door de opening in het oppervlak zodat de kabels vrij hangen.
• Draai de twee schroeven gedeeltelijk in de voorgeboorde gaten.
• Hang de montagesokkel met behulp van de spiebanen zolang aan een schroef en kantel de sokkel enigszins om bij de kabelaansluitingen te kunnen komen.
• Verbind de BNC-connector van de cameramodule met de videocoaxkabel.
• Verbind de gestripte voedingskabels met de voedingsaansluiting.

Opmerking

Bij DC-voeding is de polariteit niet van belang. Probeer, bij gebruik van AC-voeding voor meer dan een camera, bij het aansluiten van elke camera dezelfde polariteit toe te passen. Zo voorkomt u lopend beeld bij het omschakelen.

• In een vochtige omgeving moeten de aansluitingen worden afgedicht. (De opbouwmontagedoos beschikt hiervoor over een afgedichte behuizing.)
• Duw de aansluitingen terug door de opening in het oppervlak.
• Maak de montagesokkel met de drie schroeven goed vast aan het oppervlak.

Waarschuwing: Heet oppervlak

De verwarming is HEET als deze in bedrijf is: NIET AANRAKEN. Schakel altijd de verwarming UIT als u werkzaamheden aan de camera gaat verrichten. In het menu voor installateurs (zie Menustructuur) treft u instructies aan.

De camera instellen

Om het instellen van de camera gemakkelijker te maken, kunt u een monitor aansluiten op de aansluiting voor een miniplug van 2,5 mm op de printplaat. Deze aansluiting geeft een gecombineerd videosignaal (met synchronisatie). Om deze verbinding te maken kunt u een optionele kabel (artikelnummer S1460) gebruiken.

De camerapositie instellen

De fysieke standaardpositie van de camera is dat de bovenkant van het beeld met de aanduiding TOP overeenkomt.

Waarschuwing

De CCD-beeldsensoren zijn uiterst gevoelig. Voor goede prestaties en een lange levensduur hebben ze speciale zorg nodig. Stel ze niet bloot aan direct zonlicht of felle lampen, zowel tijdens gebruik als wanneer de camera buiten gebruik is. Vermijd felle lampen binnen het gezichtsveld van de camera.

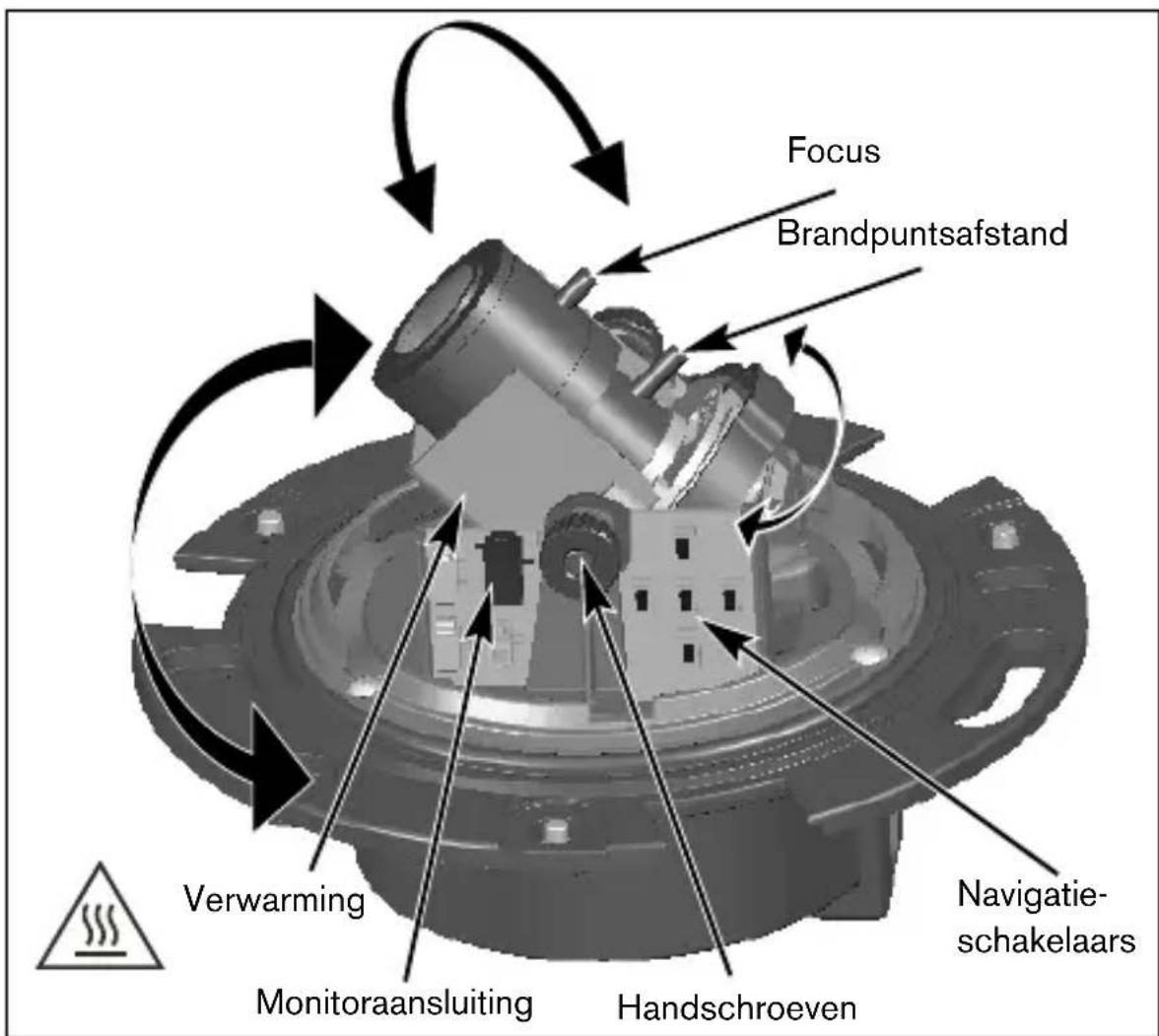

De positie van de cameramodule kan langs drie assen worden ingesteld. Zorg ervoor dat het op de monitor getoonde beeld horizontaal staat wanneer u de camerapositie instelt. Zet de camera door middel van de volgende stappen in de gewenste positie:

• Voor horizontale instelling (zwenken): draai de cameramodule in de sokkel. Draai de cameramodule niet meer dan 360°.
• Voor verticale instelling (kantelen): draai de handschroeven los, plaats de camera en draai de handschroeven dan voorzichtig aan om de camera vast te zetten.
• Als de camera aan een schuinlopend plafond of een muur bevestigd is, dient u de sokkel van het objectief zo ver te draaien als nodig is om het op de monitor getoonde beeld horizontaal uit te lijnen. Draai de cameramodule niet meer dan 340°.

Brandpuntsafstand instellen en scherpstellen

Zet, voordat u met instellen begint, het instelkapje op het objectief, zodat het beeld even scherp is als wanneer de koepel is geplaatst.

• Stel het gezichtsveld van het varifocaal objectief in: draai de schroef voor de brandpuntsafstand los en draai het mechanisme tot het gewenste beeld op de monitor te zien is. (Beeld wordt onscherp.)
• Stel het beeld op de monitor scherp door de scherpstelschroef los te draaien en het mechanisme te draaien tot het beeld scherp is.
• Pas indien nodig de brandpuntsafstand aan.
• Herhaal deze twee instellingen totdat het gewenste beeld scherp is.
• Draai de schroeven vast.

Verwijder het instelkapje van het objectief en de monitor-ingang.

Verwarming

Als de camera bij lage temperaturen wordt gebruikt, selecteert u in het menu voor installateurs (zie Menustructuur) de instelling "Auto" voor de verwarming.

Het apparaat sluiten

Sluit het apparaat wanneer de camerapositie is ingesteld en alle instellingen gereed zijn.

• Plaats de binnenbekleding en zorg ervoor dat de rand uitgelijnd is met de beugel op de sokkel.
• Plaats de koepel op de sokkel en draai deze tot hij op zijn plaats vastklikt. (Reinig indien nodig het oppervlak met een zachte doek.)
• Plaats de afdichtring en de sierring op de koepel.
• Lijn de sabotagebestendige schroeven op de sierring uit met de schroefgaten in de montagesokkel.
• Gebruik de meegeleverde speciale schroevendraaier om de drie sabotagebestendige schroeven vast te draaien.

Geavanceerde instellingen

Normaal gesproken geeft de FlexiDome XT+ een optimaal beeld zonder dat er verdere instellingen nodig zijn. Er zijn tevens geavanceerde instellingsopties beschikbaar voor optimale prestaties van de camera onder bijzondere omstandigheden. Er zijn twee menu's: het menu Main en het menu Installer.

In het menu Main kunt u voor elke bedieningsstand de beeldverbeteringsfuncties selecteren en instellen. Als u niet tevreden bent over de wijzigingen die u hebt toegepast, kunt u altijd de standaardinstellingen voor de desbetreffende bedieningsstand herstellen.

De camera beschikt tevens over het menu Installer waarin u instellingen voor de installatie kunt invoeren.

De menu's Main en Installer bieden functies die rechtstreeks kunnen worden geselecteerd of submenu's voor meer gedetailleerde instellingen.

Openen van en navigatie binnen menu's

Met behulp van vijf toetsen kunt u binnen de verschillende menu's navigeren. Als u op de menu-/selectietoets drukt (in het midden) krijgt u toegang tot de instellingsmenu's. Het menu Main wordt weergegeven op het OSD. Gebruik de pijltoetsen om binnen het menu te navigeren.

Als de Bilinx TM -communicatieverbinding actief is, zijn de toetsen op de camera uitgeschakeld. U kunt Bilinx TM zo instellen dat de cameratoetsen ook zijn geblokkeerd op het moment dat de camera niet door Bilinx TM wordt aangestuurd. Hiermee voorkomt u dat de camera-instellingen door onbevoegden worden gewijzigd.

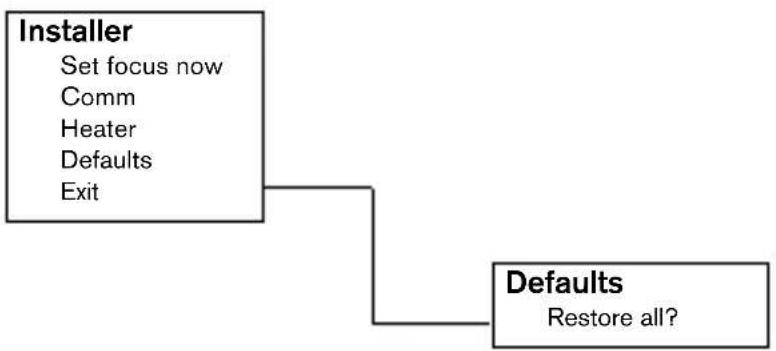

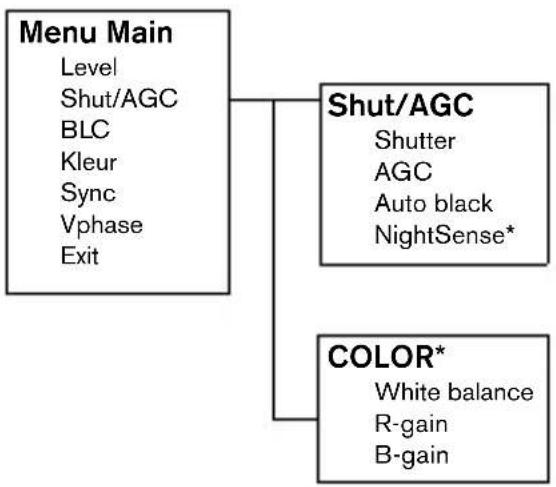

Menustructuur

* Alleen voor kleurenuitvoering van de camera.

Tips voor menunavigatie

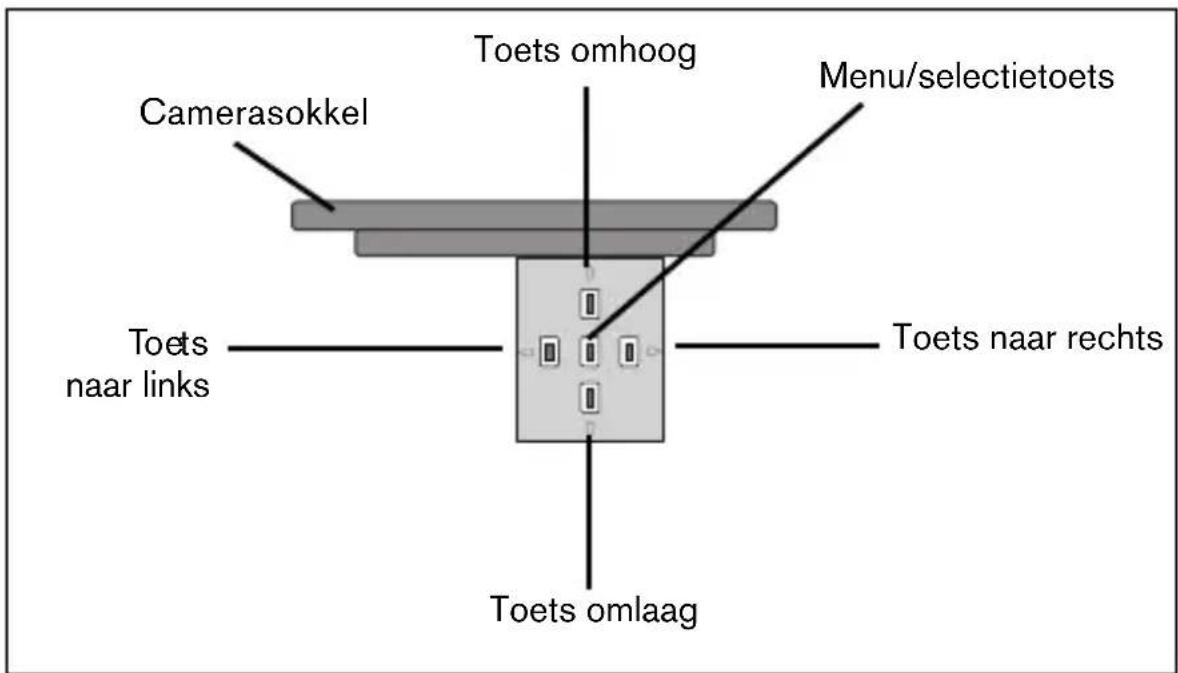

Gebruik van de vijf toetsen

• Druk op de menu/selectietoets om toegang te krijgen tot de menu's of om naar het volgende of vorige menu te gaan.
• Druk gedurende ongeveer 1,5 seconde op de menu/selectietoets om het menu Installer te openen.
• Gebruik de pijltoetsen omhoog/omlaag om binnen een menu te navigeren.
• Gebruik de pijltoetsen links/rechts om opties te kiezen of parameters in te stellen.
• Als u in een menu tweemaal snel op de menu/selectietoets drukt, worden voor het geselecteerde item de fabrieksinstellingen hersteld.
• Als u in een keer alle menu's wilt afsluiten, selecteert u de optie Exit en houdt u de menu/selectietoets ingedrukt totdat de menu's niet langer worden weergegeven.

Menu Main

Functie Selectie Beschrijving
LEVEL -15 - 0	- +15 Hiermee	stell u het video-uitgangsnavin.
SHUTTER/AGC	Kies submenu.	Selecteren om het menu Shutter / Automatic Gain te openen.
BLC ON, OFF	Als de tegenlich	tcompensatie is ingeschakeld (ON) wordt het videoneiveau geoptimaliseerd voor het geselecteerde gedeelte van het beeld. De delen buiten dit gebied+kunnen onderbelicht of overbelicht zijn (dat is een normal verschijnsel).
COLOR* ATW	ATB HOLD	Selecteren om het menu voor kleurinstellenen te openen.
	Kies submenu
SYNC LINE LOCK	INTERNAL	Kies LINE LOCK voor synchronisatie met de voedingsfrequentie. Kies INTERNAL voor gebruik met interne synchronisatie (automatisch geselecteerd bij DC-voeding).
VPHASE	0, 2, ... 358°	Hiermee stelt u de verticale fase in (in de LINE LOCK-stand en als er een geldige voedingsfrequentie is gedetecteerd).
EXIT		Het menu sluiten.

• Alleen voor kleurenuitvoering van de camera. Als een kleurencamera in de zwart/wit-stand is ingeschakeld, worden alle menu-items die betrekking hebben op kleurinstellingen uitgeschakeld; zij kunnen dus niet worden ingesteld.

Submenu Shutter/AGC

Functie	Selectie	Beschrijving
SHUTTER AES, FL • AES (automatische sluiter): de camera stelt automatisch de optimale sluitersnelheid in. •FL: in deze stand (flakkervrij) worden interferentie metlichtbronnen vermeden (alleen gebruiken voor video-iris- of DC-irisobjectieven).
AGC	ON/OFF	Automatische versterkingsregeling.
AUTOBLACK	ON/OFF Auto	Black-compensatie versterkt automatisch de zichtaarheid van details.
NIGHTSENSE*	AUTO FORCED OFF	Nightsense™ zorgt ervoor dat de camera beter presteert in omgevingen met een geringe hoeveelheid Licht. •In AUTO mode, the camera automatically inches to monochrome in low-light conditions. •In de FORCED-stand blijdt de camera werken met hooggevoelige zwart-wit opnamen.
EXIT Het menu	sluiten.

• Alleen voor kleurenuitvoering van de camera.

Opmerking

Als NightSense™ is geactiveerd, ontstaat er mogelijk wat ruis of verschijnen er mogelijk enige vlekken in het beeld. Dit is een normaal verschijnsel bij camera's.

Als een kleurencamera in de zwart/wit-stand is ingeschakeld, worden alle menu-items die betrekking hebben op kleurinstellingen uitgeschakeld; zij kunnen dus niet worden ingesteld.

Submenu Kleur*

Functie Selectie Beschrijving
WHITE BALANCE	ATW AWB HOLD	•ATW: in de ATW-stand (ATW = Auto Tracking White balance) worden de witbalans voortdurend automatisch aangepast voor een optimale kleurenweergave. •AWB HOLD: de ATW worden gestopt en de bijbehorende kleurinstelleningen worden opgeslagen.
RED gain**	-5 - 0 - +5	Witpuntcompensatie (minder rood vergroot de hoeveelheid cyaan).
BLUE gain**	-5 - 0 - +5 Witpuntcom pensatie (minder blauw vergroot de hoeveelheid geel).
EXIT Het menu sluiten.

• Alleen voor kleurenuitvoering van de camera. ** De compensatie van het witpunt hoeft alleen in speciale omgevingen te worden aangepast.

Installer-instellingen

Menu Install

Functie Selectie Beschrijving
SET FOCUS NOW
COMM ON, OFF Bilinx-communicatie ON/OFF (Aan/uit).
HEATER AUTO, OFF SelecteeAUTO om de thermostatisch geregelde verwarmingsfunctie te activeren.
DEFAULTS Kes submenu	Hiermee worden de fabriekswaarden hersteld voor alle instelleningen.
EXIT Het menu sluiten.

Het DC-irisobjectief instellen:

1. Draai de vergrendelingsschroef van de focus los.
2. In het menu is nu SET BACK FOCUS NOW gemarkeerd.
3. Draai aan de focusring voor de vereiste instelling.
4. Draai de vergrendelingsschroef van de focus vast.
5. Sluit de menuselectie af.

Submenu Standaardinstellingen

Functie Selectie Beschrijving
ALL DEFAULTS
Hiermee herstelt u de fabrieksinstellungen. Er verschijnt een bevestigingssschem. Na de reset要去 u de camera 5 seconden de&tijd gehen om het beeld te optimaliseren.
EXIT Het menu sluiten.

Deze camera is voorzien van een transceiver voor coaxiale communicatie. In combinatie met VP-CFGSFT kan de camera worden geregeld vanaf het beginpunt van de coaxkabel. Alle menu's kunnen op afstand worden geopend, zodat de camera volledig op afstand kan worden bediend. Het is ook mogelijk om de bedieningstoetsen op de camera op afstand te blokkeren. Om verlies van communicatie met een geïnstalleerde camera te vermijden, is het niet mogelijk om op afstand de functie Communication ON/OFF aan te sturen. Deze functie is alleen toegankelijk via de cameratoetsen.

Technische specificaties

Typenummer VDC-455V0x-10		VDC-455V0x-20	VDC-355V0x-10	VDC-355V0x-20
Standaard PAL NTSC CCIR EIA
Actieve pixels	752 x 582	768x492	752 x 582	768x492
Min. belichting < 1,0 lux< 0,4 lux (NightSense Aan)			< 0,2 lux
Resolutie 540 TVL	570 TVL
Nominale spanning	24 V AC of 12 V DC12-28 V AC (50/60 Hz)11-36 V DC

Alle versies

Beeldsensor	Interline CCD
SNR	>50 dB
Video-uitgang	1 Vtt, 75 Ohm
Synchronisatie Interne ver-grendeling of fasevergrendeling
Sluiter	Keuze tussen AES (1/60 (1/50) tot 1/100000), flakkervrij
Autoback (Autozwart)	Keuze tussen aan en uit
AGC (Automatische versterking)	Keuze tussen AGC Aan (20 dB) of Uit
Contour	Scherptevergroting
BLC	BLC (tegenlichtcompensatie) Aan of Uit
Witbalans*	Automatisch 2500 - 9000K (met AWB hold-stand)
Objectief	Geäntgreerd varifocaal met DC-iris
Stroom verbruik	<5 W
Afmetingen	58 x 66 x 122 mm (H x B x L)
Gewicht	550 g
Bedrijfs temperatuur	-30° tot 50° C (-50° met verwarming op ingesteld op AUTO)
Regeling	OSD met tiptoetsbediening

Afmetingen (mm)

Afmetingen met doos voor opbouwmontage (mm/inch)

Accessoires

Netadapters

• TC1334 120 V AC, 60 Hz - 24 V AC, 30 VA
• TC120PS 120 V AC, 60 Hz - 15 V DC, 9 VA
• TC220PSX-24 220-240 V AC, 50/60 Hz - 24 V AC, 30 VA
• TC220PS 220-240 V AC, 50/60 Hz - 15 V DC, 9 VA

Interfacebox:

• VP-CFGSFT Communicatie-interfacebox en software van Bilinx™

VEILIGHEIDSVOORSCHRIFTEN

Gevaar
