Tipo de produto	Câmera de vigilância em cúpula antivandalismo
Marca	Bosch
Modelo	VDC445V0410
Sensor	CCD 1/3", 752 x 582 pixels (PAL)
Lente	Varifocal 2.6 - 6 mm, F1.4, íris DC
Definição	540 linhas
Iluminação mínima	< 1,0 lux (cor), < 0,4 lux com NightSense
Saída de vídeo	1 Vpp, 75 ohms, BNC
Sincronização	Interna ou sincronização de rede (LINE LOCK)
Funções principais	NightSense (passagem automática para monocromático), Bilinx (comunicação bidirecional), BLC, AGC, Obturação automática, Balanço de brancos ATW
Alimentação	24 Vca (50/60 Hz) ou 12 Vcc, consumo < 5 W
Dimensões (A x L x P)	58 x 66 x 122 mm
Peso	550 g
Temperatura de operação	-30 °C a 50 °C (com aquecimento AUTO até -50 °C)
Índice de proteção	Cúpula em policarbonato resistente a impactos, invólucro antivandalismo
Montagem	Em caixa de ligação, parede ou teto, com base de montagem saliente opcional
Conectividade	BNC para vídeo, fios soltos para alimentação, minijack 2,5 mm para monitor
Configuração	Menus OSD por teclas locais ou remotamente via interface USB VP-CFGSFT
Manutenção e limpeza	Limpar a cúpula com um pano macio; usar apenas pano seco para o aparelho
Peças de reposição e reparabilidade	Nenhum componente reparável pelo usuário; confiar toda reparação a um técnico qualificado
Conteúdo da embalagem	Câmera integrada, kit de montagem, chave de fenda especial, lente de ajuste, manual de instalação

Perguntas frequentes - VDC445V0410 BOSCH

Como instalar a câmera Bosch VDC445V0410?

A instalação deve ser realizada por pessoal qualificado. Fixe a base na parede ou no teto, passe os cabos, conecte o BNC de vídeo e os fios de alimentação, e monte o módulo da câmera ajustando os três eixos (pan, tilt, rotação). Use a chave de fenda especial para os parafusos invioláveis.

O que é a função NightSense?

NightSense melhora o desempenho em baixa luminosidade: no modo AUTO, a câmera passa automaticamente para monocromático para maior sensibilidade. No modo FORCED, permanece monocromático. A iluminação mínima cai para < 0,4 lux.

Como acessar os menus de configuração?

Use as cinco teclas localizadas na câmera. Pressione a tecla central (menu/seleção) para abrir o menu principal. Mantenha-a pressionada por 1,5 segundo para o menu Instalador. Navegue com as teclas de seta.

Qual tipo de alimentação é necessário?

A câmera funciona em 24 Vca (50/60 Hz) ou 12 Vcc. O consumo é inferior a 5 W. Use uma fonte de alimentação limitada conforme EN60950.

Como limpar a câmera?

Limpe a cúpula externa com um pano macio e seco. Para o próprio aparelho, use apenas um pano seco. Nunca use produtos líquidos ou abrasivos.

A câmera é resistente a impactos e vandalismo?

Sim, possui uma cúpula em policarbonato resistente a impactos e um invólucro antivandalismo. Os parafusos invioláveis impedem qualquer abertura não autorizada.

Como ajustar o foco e o zoom?

Afrouxe o parafuso de controle da distância focal para ajustar o campo de visão, em seguida, afrouxe o parafuso de foco para focalizar a imagem. Use a lente de ajuste fornecida para nitidez ideal antes de fechar a cúpula.

O que fazer se a câmera não ligar?

Verifique a alimentação: tensão correta (24 Vca ou 12 Vcc) e cabeamento conforme. Certifique-se de que o disjuntor não está desarmado. Se o problema persistir, contate um técnico qualificado.

Como configurar a comunicação Bilinx?

No menu Instalador, ajuste COMM para ON para ativar Bilinx. Esta interface permite comunicação bidirecional via cabo coaxial e configuração remota com a interface USB VP-CFGSFT.

Quais são as dimensões exatas da câmera?

As dimensões sem base de montagem são 58 x 66 x 122 mm (altura x largura x profundidade). Com a caixa de montagem saliente, as dimensões são ligeiramente maiores (ver manual).

MANUAL DE UTILIZADOR VDC445V0410 BOSCH

Manual de Instalação

Dome de vigilância antivandalismo

ZH

Manual de instalação

Câmera dome de vigilância antivandalismo

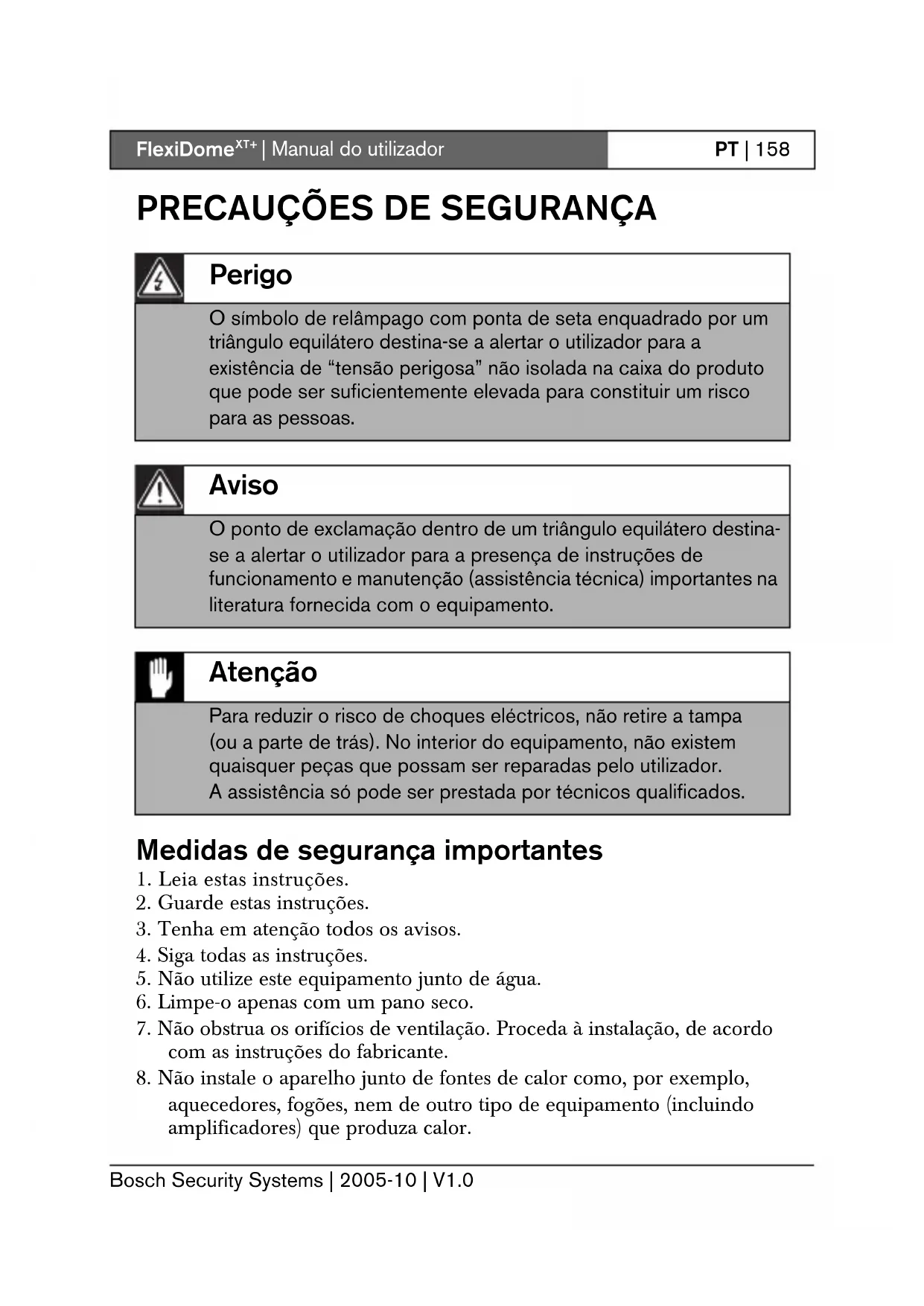

PRECAUÇÕES DE SEGURANÇA

Perigo

O símbolo de relâmpago com ponta de seta enquadrado por um triângulo equilátero destina-se a alertar o utilizador para a existência de "tensão perigosa" não isolada no interior do produto, que pode ser suficientemente elevada para constituir um risco para as pessoas.

Aviso

O ponto de exclamação dentro de um triângulo equilátero destina-se a alertar o utilizador para a presença de instruções de funcionamento e manutenção (assistência técnica) importantes na literatura fornecida com o equipamento.

Atenção

Para reduzir o risco de choques elétricos, não retire a tampa (ou a parte de trás). No interior do equipamento, não existem quaisquer peças que possam ser reparadas pelo utilizador. A assistência só pode ser prestada por técnicos qualificados.

1. Leia estas instruções.
2. Guarde estas instruções.
3. Tenha em atenção todos os avisos.
4. Siga todas as instruções.
5. Não utilize este equipamento perto de água.
6. Limpe-o apenas com um pano seco.
7. Não obstrua os orifícios de ventilação. Proceda à instalação, de acordo com as instruções do fabricante.
8. Não instale o aparelho perto de fontes de calor.
9. Não ignore o objetivo de segurança da ficha polarizada ou de ligação à terra. Uma ficha polarizada tem duas lâminas, sendo uma mais larga do que a outra. Uma ficha de ligação à terra tem duas lâminas e um perno para ligação à terra. A lâmina larga e o perno de terra destinam-se a proporcionar segurança. Se a ficha fornecida não for compatível com as tomadas disponíveis, consulte um eletricista.
10. Proteja o cabo de alimentação, de forma a que não seja pisado ou esmagado, especialmente quanto às fichas, em organizadores de ligações e no ponto de saída do equipamento.
11. Utilize apenas ligações/acessórios especificados pelo fabricante.
12. Desligue este equipamento da tomada durante tempestades ou quando não for utilizado durante longos períodos de tempo.
13. A assistência só pode ser prestada por técnicos qualificados. Recorra aos serviços de assistência técnica quando o equipamento sofrer qualquer tipo de danos, como um cabo de alimentação ou ficha danificados, se tiverem sido derramados líquidos ou se tiverem caído objetos para dentro do equipamento.
14. A instalação elétrica do edifício deve estar equipada com um comutador de corte multipolar com uma separação de contacto de, pelo menos, 3 mm em cada polo.

Atenção

A fonte de alimentação de baixa tensão tem de estar conforme a norma EN/UL 60950. A fonte de alimentação tem de ser uma unidade SELV-LPS ou SELV - Classe 2 (extra-baixa tensão de segurança - fonte de alimentação limitada).

Informações da FCC

Este dispositivo foi testado e declarado em conformidade com os limites para dispositivos digitais de Classe B, de acordo com a Parte 15 das Regras da FCC. Esses limites são projetados para fornecer proteção razoável contra interferência prejudicial em instalações residenciais. Este equipamento gera, usa e pode irradiar energia de radiofrequência e, se não for instalado e usado de acordo com as instruções, pode causar interferência prejudicial às comunicações de rádio. No entanto, não há garantia de que a interferência não ocorrerá em uma instalação específica. Se este equipamento causar interferência na recepção de rádio ou televisão, o que pode ser determinado ligando e desligando o equipamento, recomenda-se que o usuário tente corrigir a interferência tomando uma ou mais das seguintes medidas:

• Reoriente ou reposicione a antena receptora.
• Aumente a distância entre o equipamento e o receptor.
• Conecte o equipamento a uma tomada em um circuito diferente daquele ao qual o receptor está conectado.
• Consulte o revendedor ou um técnico experiente de rádio/TV para obter ajuda.

Nota

Quaisquer alterações ou modificações neste equipamento não expressamente aprovadas pela Bosch podem anular a autoridade do usuário de operar o equipamento. Para obter mais informações ou para entrar em contato com um representante, dirija-se ao agente da Bosch Security Systems mais próximo ou visite nosso site na Internet em www.boschsecuritysystems.com

Introdução

A câmera FlexiDome XT+ é uma câmera dome de vigilância de alta segurança, pequena e discreta, que contém uma câmera CCD de 1/3 polegada de alto desempenho com lente varifocal integrada. A unidade integrada é montada em uma caixa elétrica, em uma parede ou no teto. A construção robusta e a cúpula de policarbonato de alta resistência ao impacto protegem o módulo da câmera contra danos.

A câmera incorpora um sistema avançado de processamento de sinais digitais para obter imagens de excelente qualidade em todas as condições de iluminação. A câmera FlexiDome XT+ é fácil de instalar e está pronta para usar, oferecendo a melhor solução nas condições mais exigentes.

As configurações incluem:

• Dome resistente a impactos
• Caixa resistente a sabotagem NightSense™
• Ajuda de focagem da lente
• Comunicações coaxiais Bilinx™ bidirecionais

Visão geral dos temas

Desembale cuidadosamente e manuseie o equipamento com cuidado.

A embalagem contém:

• Câmera FlexiDome integrada, kit de equipamento de montagem
• Chave de parafusos especial para parafuso inviolável, tampa de ajuste da lente
• Manual de instalação

Nota

Se lhe parecer que o equipamento foi danificado durante o transporte, volte a embalá-lo e avise a transportadora ou o fornecedor.

Atenção

A instalação apenas deve ser realizada por técnicos especializados, de acordo com o National Electrical Code (Norma Eletrotécnica Norte-Americana) ou as normas locais aplicáveis.

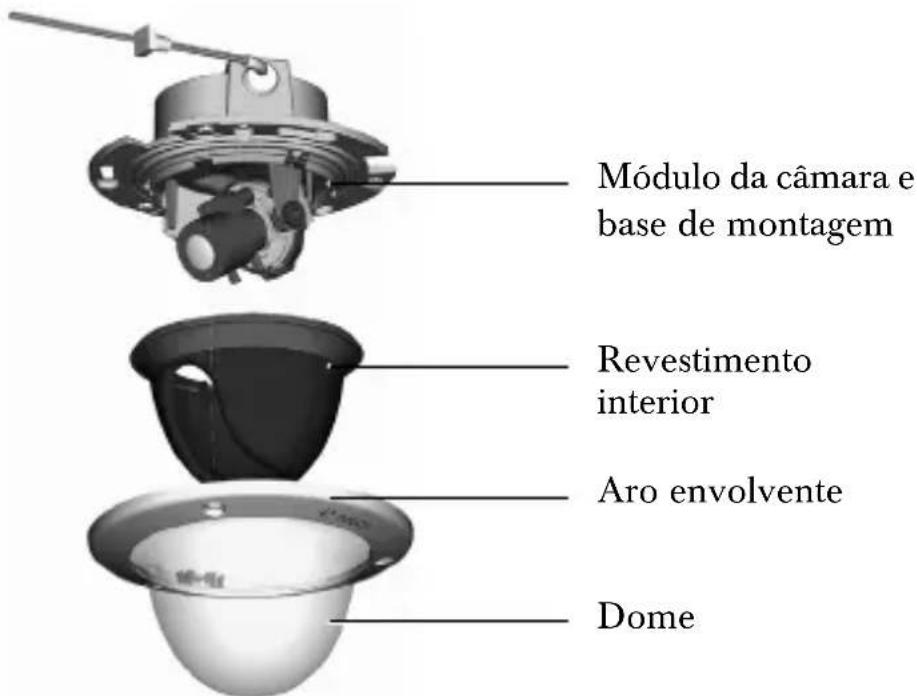

Desmontagem

A câmera/caixa é composta pelas seguintes peças:

Atenção

O módulo da câmera é um dispositivo sensível e deve ser manuseado com cuidado. Não o deixe cair durante a desmontagem da unidade.

Para desmontar a unidade, proceda da seguinte forma:

• Utilize uma chave de parafusos especial, solte os três parafusos invioláveis existentes no aro envolvente (os parafusos permanecem no sítio).
• Retire o aro envolvente com a cúpula puxando-o para fora da base.
• Retire o revestimento interior puxando-o para fora da base.

Montagem da unidade

A unidade pode ser montada de diversas formas, consoante o tipo de superfície e dependendo se é realizada uma caixa elétrica ou se a ligação é feita pela retaguarda ou pela lateral (montagem saliente).

Atenção

A instalação apenas deve ser realizada por técnicos especializados, de acordo com o National Electrical Code (Código elétrico nacional) ou os códigos locais aplicáveis.

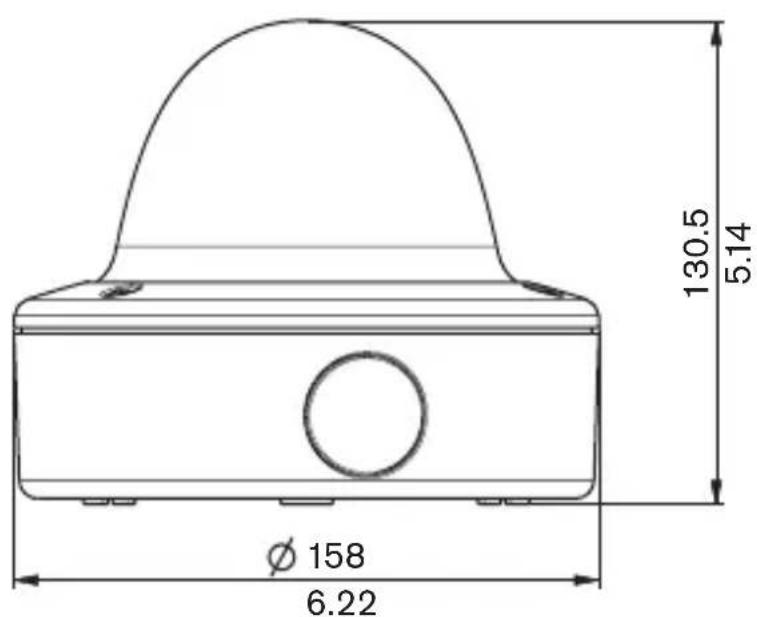

Se a unidade for montada saliente, utilize a base de montagem elevada (VDA-455SMB), disponível separadamente, e monte a unidade nesta base.

Sugestão

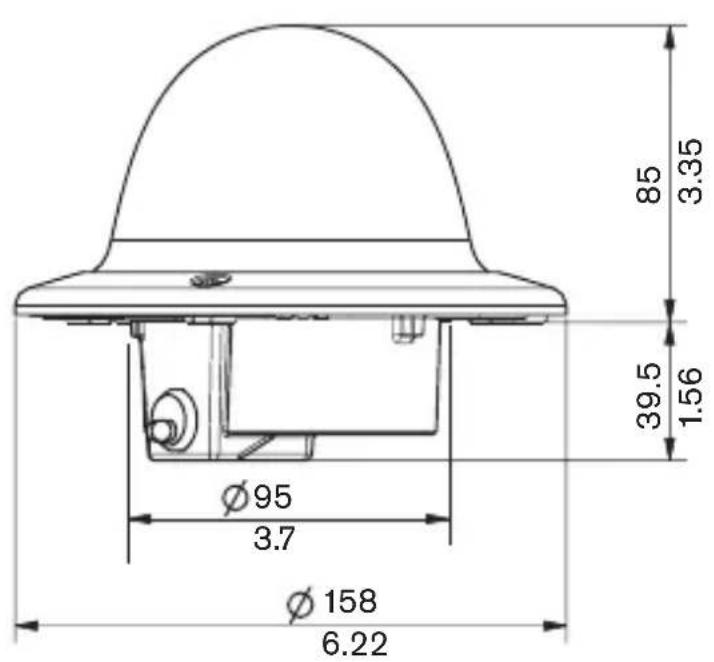

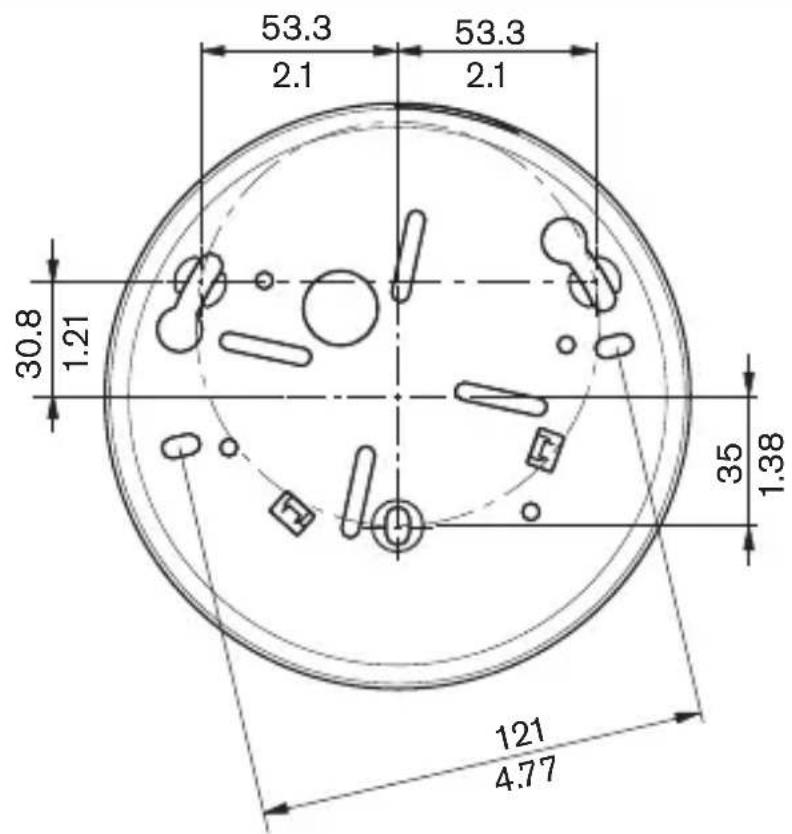

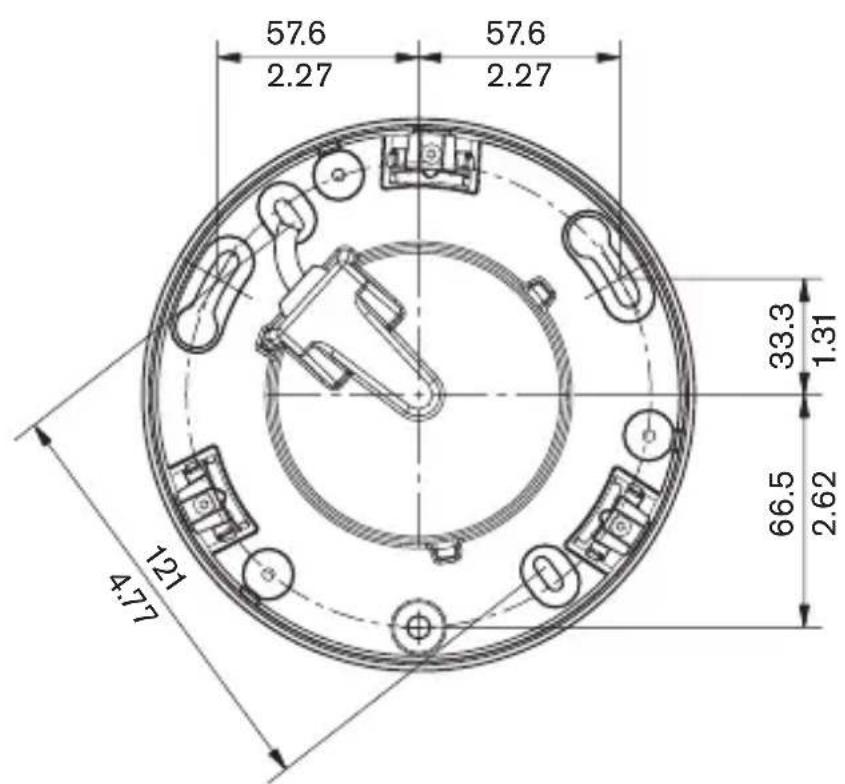

• Consulte o esquema das dimensões para determinar a posição exata dos orifícios dos parafusos e o orifício de entrada dos fios.
• Aparafuse parcialmente os parafusos nos entalhes em U e utilize-os para pendurar temporariamente a câmera, quando proceder às ligações.

Figura 1 Ligação pela retaguarda - superfície oca

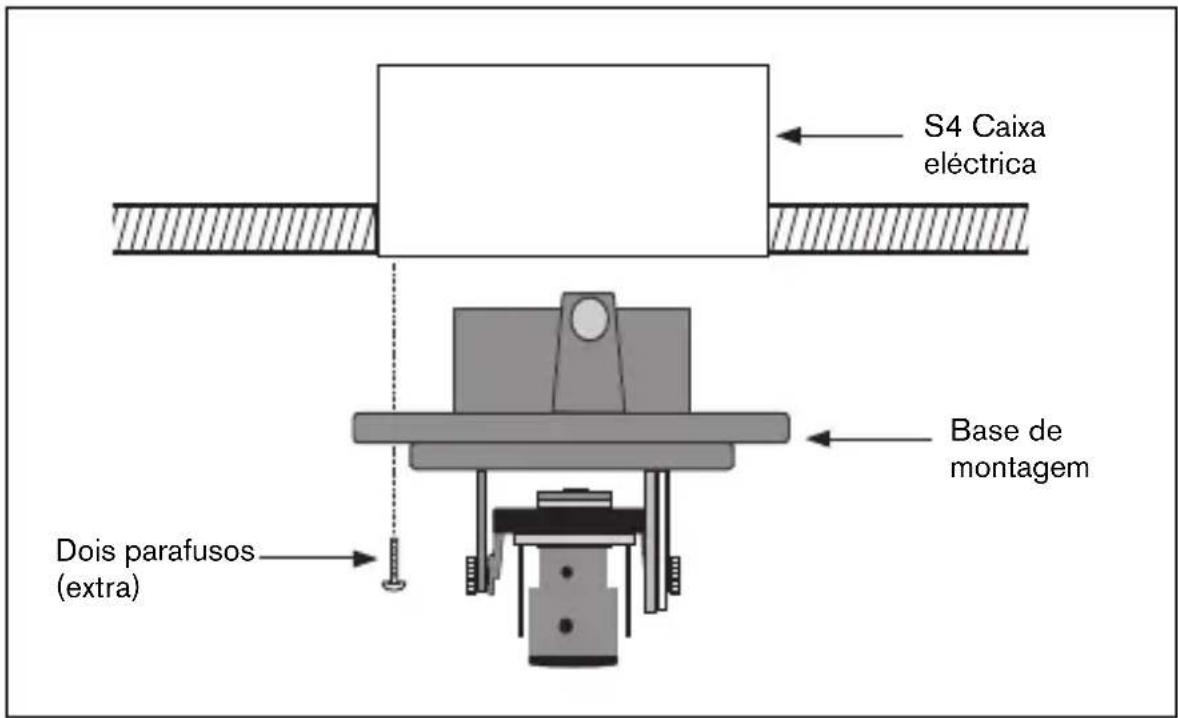

Figura 2 Ligação a uma caixa elétrica (4S)

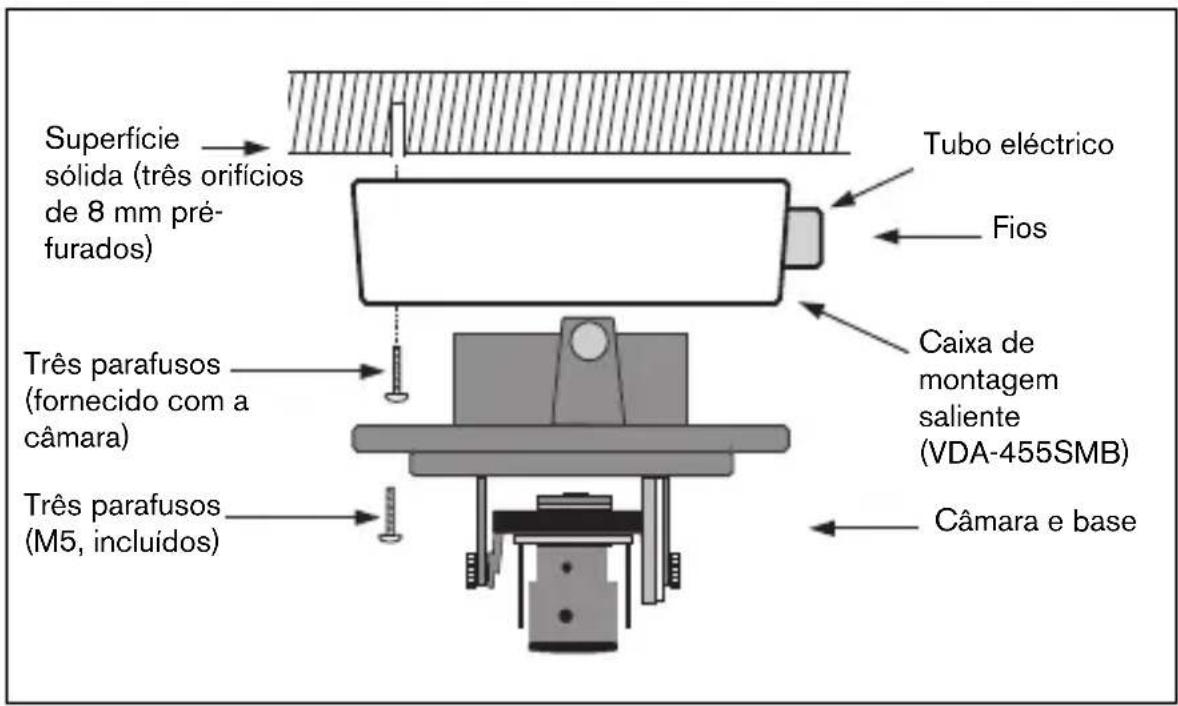

Figura 3 Montagem saliente - ligação lateral

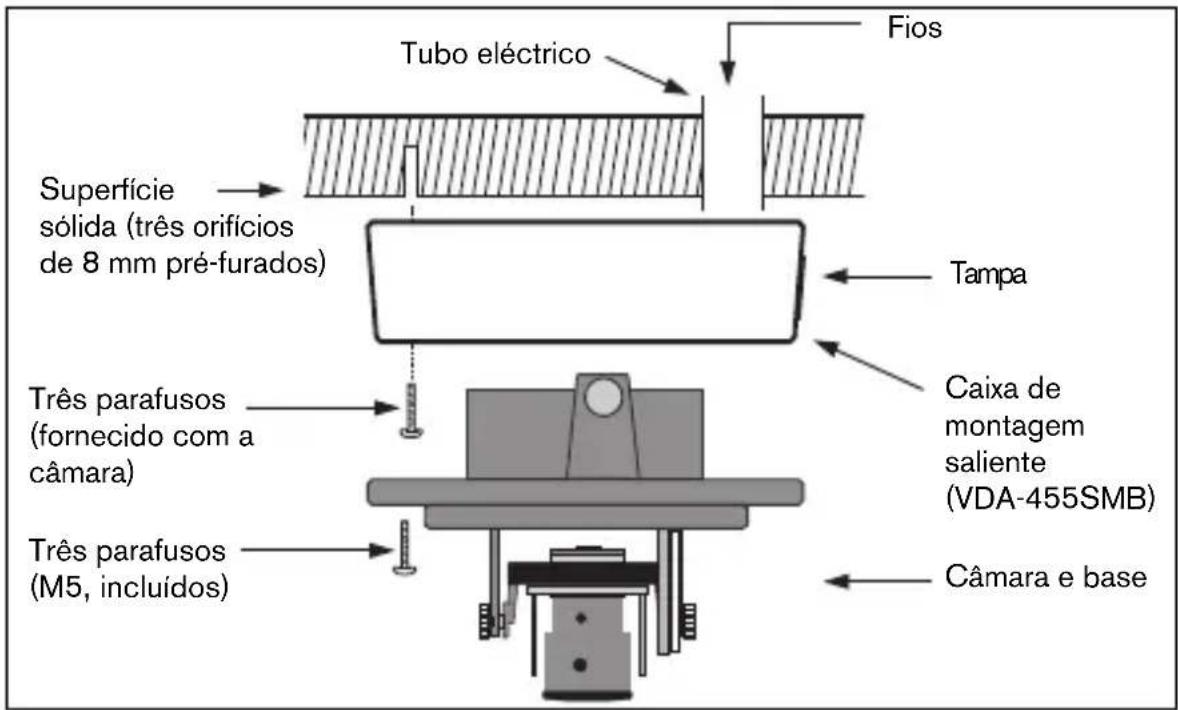

Figura 4 Montagem saliente - ligação pela retaguarda

Montagem saliente

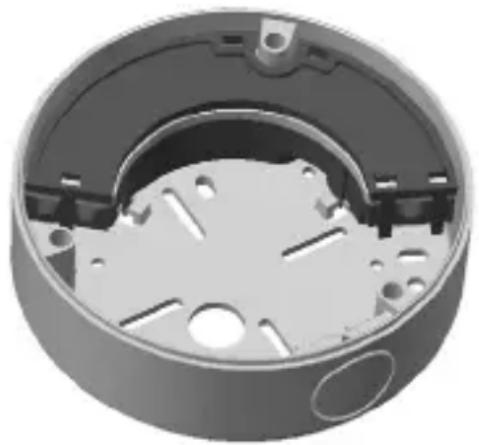

Se usar a caixa de montagem elevada:

• No caso de ligação pela lateral, remova a tampa que cobre a entrada lateral.

No caso de ligação pela retaguarda, deixe a tampa no lugar.

Ligue o tubo elétrico à caixa de montagem.

• Solte os dois clipes novos do compartimento de ligação estanque para retirar da caixa de montagem.
• Abra a tampa do compartimento estanque na caixa de montagem soltando os 5 clipes.
• Passe os fios de alimentação e vídeo por passas-fios de borracha separados até ao compartimento estanque.
• Passe o cabo da câmera para o compartimento estanque através do passa-fios fornecido.
• Faça a ligação no interior do compartimento estanque e encaixe a tampa para o selar.

Nota

Para impedir a entrada de humidade ou água, utilize cabos redondos entre 5 a 6 mm (0,2-0,24 polegadas) para a ligação dos fios de alimentação e de vídeo. Aplique spray de silicone no cabo para o fazer deslizar pelo passa-fios.

Ligação em aplicações ao ar livre

Precauções de segurança:

Ligação à terra coaxial: Se um sistema de cabos externo estiver ligado à unidade, certifique-se de que o sistema de cabos está ligado à terra. Apenas nos modelos dos E.U.A. - A secção 810 do National Electrical Code (Norma Eletrotécnica Norte-Americana), ANSI/NFPA n.º 70, proporciona informações relativas ao correto estabelecimento de uma ligação à terra da instalação e da estrutura de suporte, ligação do cabo coaxial a uma unidade de descarga, tamanho dos condutores da ligação à terra, localização da unidade de descarga, ligação a eletrodos de ligação à terra e requisitos do eletrodo de ligação à terra.

Linhas elétricas: Não deve existir qualquer sistema exterior próximo de linhas elétricas aéreas, iluminação ou circuitos elétricos, ou onde possa entrar em contacto com essas linhas ou circuitos. Ao instalar um sistema exterior, deve ter muito cuidado para não tocar em linhas ou circuitos elétricos, pois este contacto pode ser fatal. Apenas nos modelos dos E.U.A. - consulte o National Electrical Code (Norma Eletrotécnica Norte-Americana), artigo 820, relativo à instalação de sistemas CATV.

Fonte de alimentação de 24 Vac: Esta unidade foi concebida para operar com uma fonte de alimentação limitada, devendo estar de acordo com a norma EN60950. Se for para operar a unidade a 24 Vac, a tensão de entrada normal situa-se entre 12 Vac a 28 Vac. A tensão aplicada à alimentação de entrada da unidade não deve exceder 28 Vac. Os cabos fornecidos pelo utilizador, entre a fonte de 24 Vac e a unidade, têm de estar de acordo com as normas elétricas (níveis de corrente Classe 2). Não faça ligação à terra da fonte de 24 Vac nos bornes ou nos bornes da fonte de alimentação da unidade.

Ligação: A equipa tem bornes de ligação em condutas com extremidade descarnada. Em instalações húmidas ou exteriores use o acessório VDA-455SMB ou uma caixa de ligações de campo com um grau de proteção Nema3 ou IP55 ou superior. Faça as ligações no interior do compartimento estanque. Depois de efetuadas as ligações, assegure-se de que o compartimento estanque está bem fechado e que os cabos e as condutas estão corretamente selados para prevenir a entrada de água.

VDA-455SMB

Ligação e instalação

Ligações de alimentação e vídeo

O equipamento das cablagens possui um conector BNC para aceitar o cabo coaxial de vídeo (com conector BNC macho) e dois fios de alimentação de baixa tensão para a ligação a um conector de alimentação. (Existe um adaptador UTP disponível como acessório para permitir a ligação de um cabo de vídeo UTP ao conector BNC.)

Atenção

Antes de prosseguir, certifique-se de que desliga a alimentação do cabo a ser instalado na unidade. Certifique-se de que o tipo de tensão da unidade é o indicado para a linha elétrica a ser realizada.

A forma mais fácil de ligar as linhas elétricas de baixa tensão e a ligação de vídeo é a seguinte:

• Passe as ligações pelo orifício dos fios da superfície, de forma a que fiquem bem visíveis.
• Introduza parcialmente os parafusos nos orifícios pré-furados.
• Utilizando os entalhes em U, pendure temporariamente a base de montagem num parafuso e incline ligeiramente a base para aceder aos cabos.
• Ligue o conector BNC do módulo da câmara ao cabo coaxial de vídeo.
• Ligue os fios de alimentação descarnados ao conector de alimentação de corrente.

Nota

Para uma corrente CC, a polaridade não é importante. Para uma corrente CA, quando fizer a consistência da polaridade dos fios nos diversos sistemas de casas para fazer a evacuar o rolamento durante a comutação.

• Em ambientes húmidos assegure-se de que as ligações ficam seladas. (A caixa de montagem saliente possui um compartimento selado para o efeito.)
• Empurre as ligações pelo orifício dos fios da superfície. Fixe a base de montagem à superfície com três parafusos.

Configuração da câmara

O aquecedor está QUENTE durante a operação - NÃO TOCAR. DESLIGUE sempre o aquecedor ao trabalhar com a câmara. Consulte as instruções no menu Installer (Instalador) (ver Estrutura de menus).

Pode ligar um monitor à tomada miniatura de 2,5mm da placa de circuito impresso, para ajudar a instalar a câmara. Esta tomada proporciona um sinal de vídeo composto (com sincronização). Existe um cabo opcional (código S1460) disponível para fazer esta ligação.

Posicionamento da câmara

A posição física pré-definida da câmara é que o topo da imagem corresponde à indentação TOP.

Atenção

Os detectores de imagem do CCD são altamente sensíveis e requerem um cuidado especial para um desempenho adequado e uma maior vida útil. Não os exponha à luz direta do sol ou a focos de luz intensos, tanto em condições de funcionamento como de descanso. Evite ter luzes intensas no campo de visão da câmera.

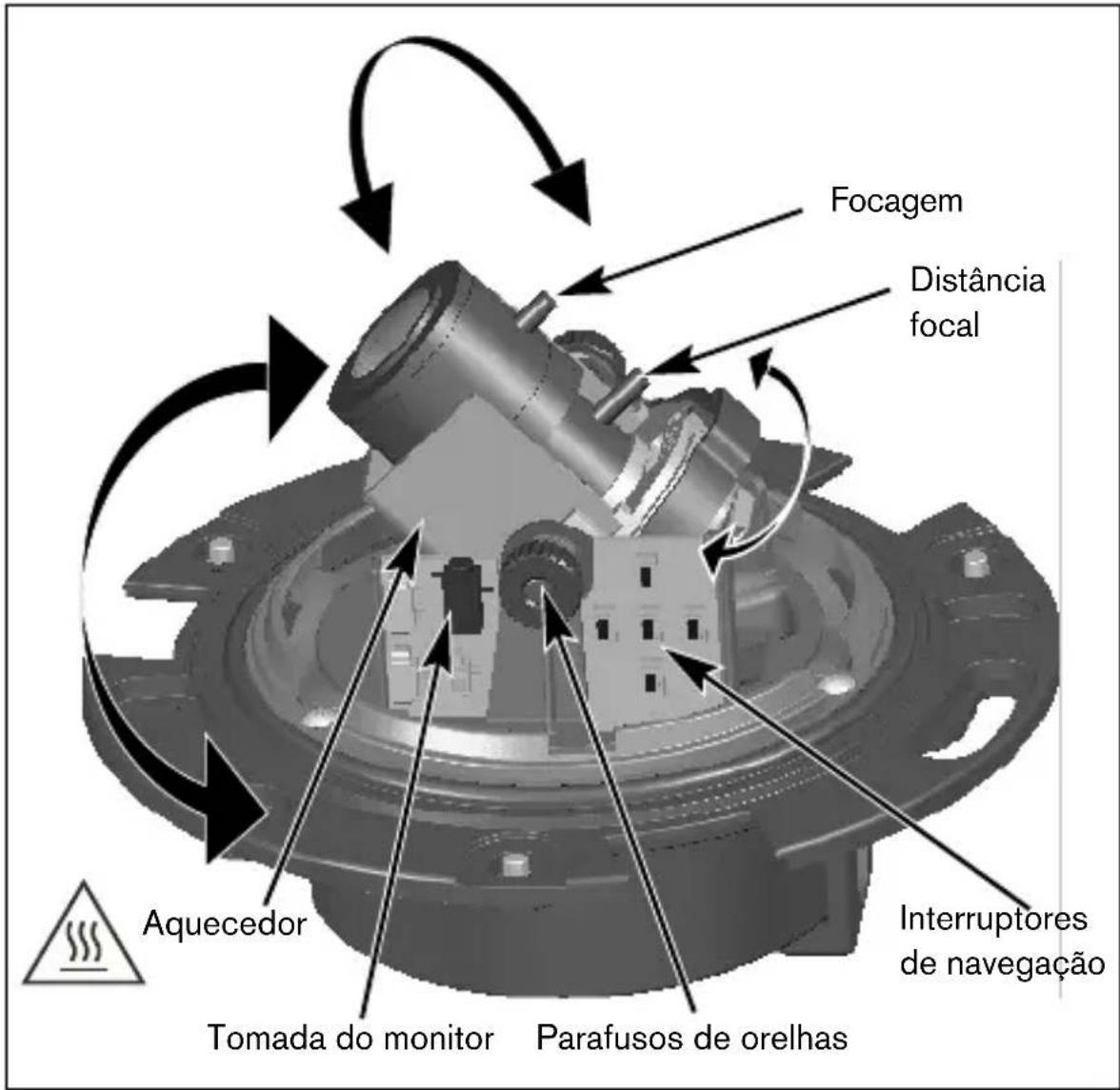

A posição do módulo da câmera pode ser ajustada ao longo de três eixos. Quando ajustar a posição da câmera, certifique-se de que a imagem visualizada no monitor está nivelada. Instale a câmera na posição pretendida, realizando os seguintes passos:

• Para o ajuste horizontal (pan), rode o módulo da câmera na base. Não rode mais de 360°.
• Para o ajuste vertical (tilt), afrouxe os parafusos de orelhas, posicione a câmera e, em seguida, aperte suavemente os parafusos de orelhas para fixar a câmera.
• Para obter um horizonte horizontal (para tetos inclinados ou montagens em paredes laterais), rode a base da lente, conforme for necessário, para alinhar a imagem visualizada no monitor. Não rode mais de 340°.

Distância focal e focagem

Antes de ajustar, coloque a tampa de ajuste na lente para assegurar que a nitidez da imagem é idêntica à da dome quando está devidamente posicionada.

• Para configurar o campo de visão da lente de focagem variável, afrouxe o parafuso da distância focal e rode o mecanismo até que a perspectiva necessária seja visualizada no monitor. (A imagem fica desfocada.)
• Foque a imagem no monitor, afrouxando o parafuso de focagem e rodando o mecanismo até que a imagem esteja focada.
• Volte a ajustar a distância focal, caso seja necessário.
• Repita estes dois ajustes até que a perspectiva pretendida esteja focada.
• Aperte também os parafusos.

Retire a tampa de ajuste da lente e a tomada de monitorização.

Aquecedor

Ao usar a câmera a temperaturas baixas, selecione o ajuste "Auto" do aquecedor no menu Installer (Instalador) (ver Estrutura de menus).

Fechar a unidade

Quando a posição da câmera estiver definida e todos os ajustes tiverem sido feitos, feche a unidade.

• Posicione o revestimento interior alinhando a sua aleta com o suporte na base.
• Coloque a cúpula na base e rode até prender. (Se necessário, limpe a superfície com um pano macio.)
• Coloque o anel de vedação e o anel de moldura sobre a cúpula.
• Alinhe os parafusos invioláveis do aro envolvente com os furos roscados da base de montagem.
• Utilize a chave de parafusos especial incluída para apertar os parafusos invioláveis.

Configuração avançada

Normalmente, a FlexiDome XF+ fornece uma imagem ótima sem necessidade de qualquer regulação adicional. No entanto, existem opções de configuração avançadas disponíveis para que obtenha os melhores resultados possíveis em circunstâncias especiais. Existem dois menus; um menu Main e um menu Installer.

O menu Main permite-lhe selecionar e configurar as funções de melhoria de imagem para cada modo. Se as alterações não corresponderem às suas necessidades, pode sempre voltar a chamar os valores predefinidos do modo.

A câmera tem também um menu Installer, no qual pode fazer as definições de instalação.

Os menus Main e Installer têm funções que podem ser selecionadas diretamente ou submenus para uma configuração mais detalhada.

Aceder e navegar nos menus

Pode utilizar cinco teclas para navegar pelos diversos menus. Para aceder aos menus de configuração, prima a tecla de menu/seleção (central). Aparece o menu principal no OSD. Utilize as teclas de seta na navegação.

Quando a ligação de comunicações Bilinx™ está ativa, os botões da câmera ficam inativos. Pode também configurar o Bilinx™ para que os botões da câmera permaneçam inativos mesmo quando o Bilinx™ não estiver a controlar a câmera. Isto evita a alteração não autorizada das definições da câmera.

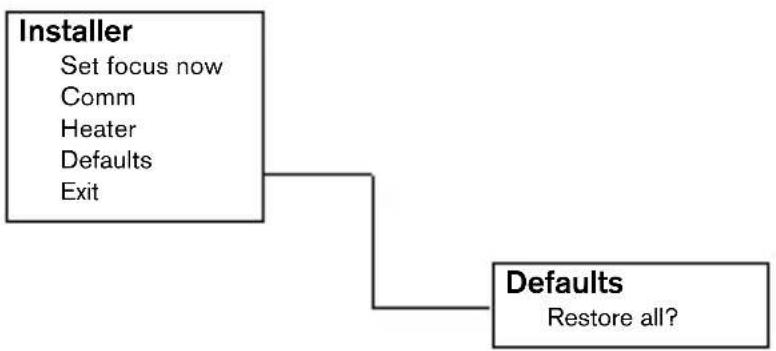

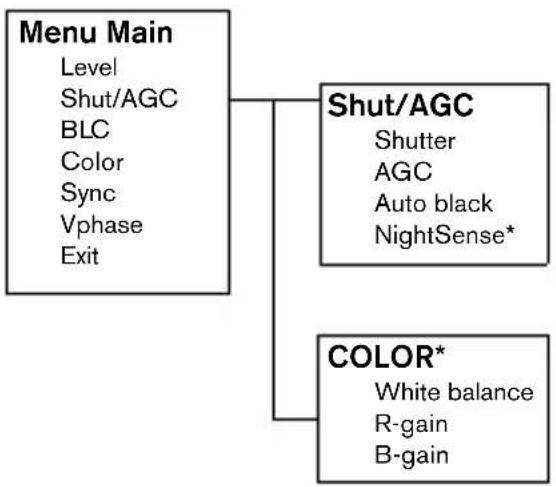

Estrutura de menus

* Somente na versão policromática da câmera.

Sugestões para a navegação nos menus

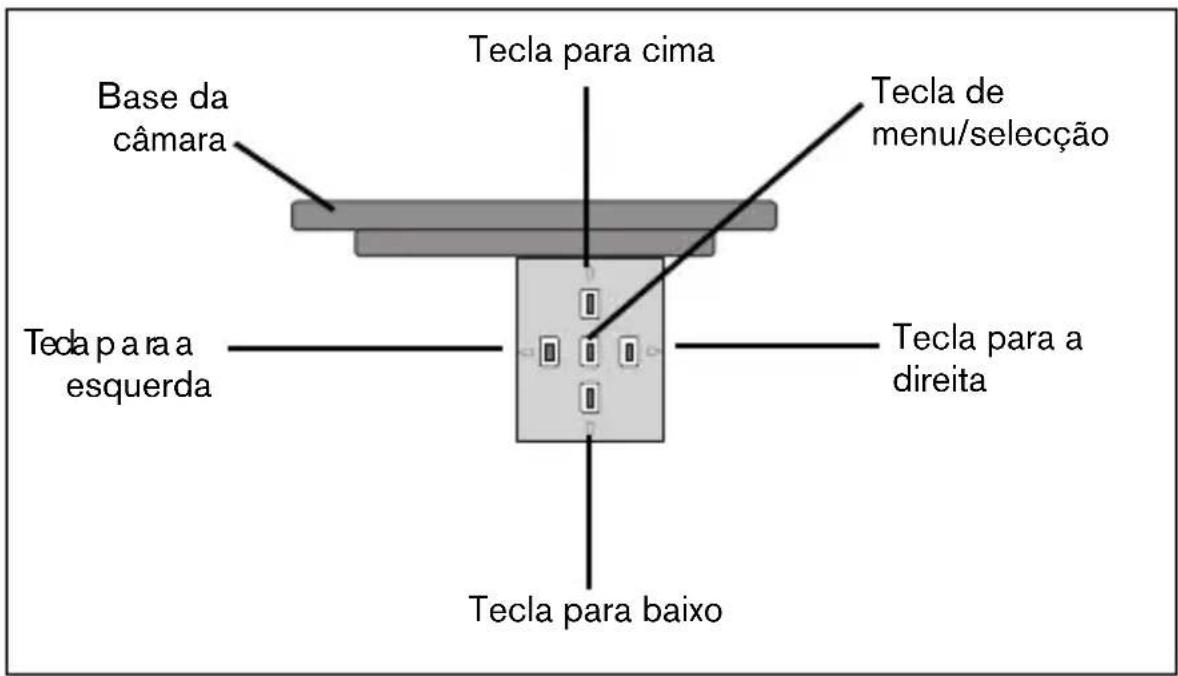

Como utilizar as 5 teclas

• Prima a tecla de menu/seleção para aceder aos menus ou para se mover para o menu seguinte ou anterior.
• Prima a tecla de menu/seleção durante aproximadamente 1,5 segundos para abrir o menu Installer.
• Utilize as teclas para cima ou para baixo para percorrer um menu para cima ou para baixo.
• Utilize as teclas para a esquerda ou para a direita para se mover nas opções ou definir parâmetros.
• Num menu, prima rapidamente a tecla de menu/seleção para reportar a predefinição dos itens selecionados.
• Para fechar todos os menus em simultâneo a partir de qualquer menu, selecione o item Exit e mantenha a tecla de menu/seleção premida até o menu desaparecer.

Menu Principal

Função Selecção Descrição
LEVEL -15 - 0 - +15 Regula o nvel de saída de video
SHUT/AGC	Seleção o submenu	Seleção para aceder ao menu de controlo Shutter / Automatic Gain
BLC ON, OFF Quando em ON,	o nível de video é optimazedo para a区内 seleçãoada da imagem. As partes fora desta区内 podem ter uma exposicao insufficiente ou excessiva (é normal).
COLOR* ATVW	ATB HOLD	Seleção para aceder ao menu de cor
	Seleção o submenu
SYNC LINE LOCK	INTERNAL	Seleção LINE LOCK para sincronizar com a frequência da fonte de alimentação. Seleção INTERNAL para usar com a sincronização interna (seLECTIONADO automaticamente com alimentação de corrente constúna).
VPHASE	0, 2, ... 358°	Regula o desvio de fase vertical (no modo LINE LOCK e com uma frequência da fonte de alimentação detectada).
EXIT		Sai do menu

• Só na versão policromática da câmera. Se uma câmera policromática estiver no modo monocromático, todos os itens de menu relacionados com a cor ficam desativados e não podem ser acedidos.

Submenu Shutter/AGC

Função	Seleção	Descrição
SHUTTER AES, FL	AES (obturador automatístico) - a-camera define automaticamente a velocidade ideal do obturador. •FL - o modo anti-cintilação evita a interferência das fontes de luz (recomendado apenas para a utilização com objectivas de diafragma de video ou DC)
AGC	ON/OFF	Controlo de ganho automatístico
AUTOBLACK	ON/OFF	A opção Autoback)aumenta automaticamente a visibilitação dos detalhes.
NIGHTSENSE*	AUTO FORCED OFF	O NightsenseTM melhor o desempenho da-camera em condições de luminosidade deficiente. •No modo AUTO, a-camera comuta automaticamente para o modo monocromático em condições de luminosidade deficiente. •No modo FORCED, a-camera permanece em modo monocromático de alta sensibilitadê.
EXIT Sai do menu

• Só na versão policromática da câmera.

Nota

Se NightSense™ estiver ativo, poderão aparecer interferências ou manchas na imagem. É um comportamento normal da câmera.

Se uma câmera policromática estiver no modo monocromático, todos os itens de menu relacionados com a cor ficam desativados e não podem ser acedidos.

Submenu Color*

Função Selectão Descrição
WHITE BALANCE	ATW AWB HOLD	•ATW: o controlo automatico do equilibrio de brancos permitte àOLUMa regular continuamente a reprodução optima da cor. •AWB HOLD: suspende o ATW e guarda as definições de cor.
RED gain**	-5 - 0 - +5	Diferência de fábrica - alinhamento de pontos brancos (a redução de vermelho é compensada pela introdução de mais ciano).
BLUE gain** -5	-0 - +5 Diferência	de fábrica - alinhamento de pontos brancos (a redução de azul é compensada pela introdução de mais amarelo).
EXIT Sai do menu

• Só na versão policromática da câmera. ** Basta alterar a diferença de pontos brancos para condições de cenário especiais.

Definições do programa de instalação

Menu Instalação

Função Selecção Descrição
SET FOCUS NOW		Força a objectiva a Abrir totalmente o diafragma. Ajuste agora a focagem da objectiva
COMM ON, OFF ACTIVA/DESCENTRICALA a comunicação Bilinx
HEATER AUTO, OFF SELECTIONE AUTO para activar a função de aquecedor controlado por termódato
DEFAULTSUSELECTIONE O SUBMENU	Repõe todas as predefinições de todos os modos
EXIT Sai do menu

1. Solte o parafuso de bloqueio da focagem.
2. SET BACK FOCUS NOW aparece realçado no menu.
3. Rode a regulação da focagem conforme necessário.
4. Bloqueie o parafuso de bloqueio da focagem.
5. Saia da seleção do menu.

Submenu Defaults

Função Selectão Descrição
ALL DEFAULTS		Selecione para repor as predefinições. Aparece um ecrã de confirmação. Aguarde 5 segundos para que a-camera optimizes a imagem às vezes a reposicao do modo.
EXIT Sai do menu

Comunicação de controle da câmera

Esta câmera está equipada com um transmissor/receptor de comunicações coaxial. Em combinação com VP-CFGSFT, a câmera pode ser regulada a partir da extremidade inicial do cabo coaxial. Todos os menus podem ser acessados remotamente proporcionando o controle total da câmera. Com esta comunicação, pode também desativar as teclas existentes na câmera. Para evitar a perda de comunicação com uma câmera instalada, a seleção Communication ON/OFF não está disponível quando se utiliza o controle remoto. Esta função só pode ser acessada através dos botões da câmera.

Especificações técnicas

Tipos VDC-	455V0x-10	VDC-455V0x-20	VDC-355V0x-10	VDC-355V0x-20
Standard PAL NTSC CC	R EIA
Pixéis activos	752x582	768x492	752x582	768x492
Illuminação minima < 1,0	lux< 0,4 lux (com Nightsense)		< 0,2 lux
Resolução 540 TVL	570 TVL
Tensão nominal de alimentação	24 Vac ou 12 Vdc12-28 Vac ±10% (50/60 Hz)11-36 Vdc

Todas as versões

Sensor de imagens	Interline CCD
SNR	>50 dB
Saía de video	1 Vpp, 75 Ohm
Sincronização	Internal ou Line Lock seleçãovel
Obturator	AES (1/60 (1/50) a 1/100000), sem cintilação, seleçãovel
Preto Automático	On, Off seleçãovel
AGC	AGC On (20 dB) ou Off seleçãovel
Contorno	Melhoria da nitidez
BLC	BLC On ou Off seleçãovel
Equilíbrio de brancos*	2500 - 9000 K automatico (com modo de bloqueio AWB)
Objectiva	Varifocal integrada com diafragma DC
Consumo de energia	<5 W
Dimensões	58 x 66 x 122 mm (AxlxP)
Peso	550 g
Temperatura deestrutura	-30° a 50° C (-50° com aquecedor AUTO activado)
Controlos	OSD comestrutura por teclas de funçao

Dimensões (mm/polegadas)

Dimensões com a caixa de montagem saliente (mm/polegadas)

Acessórios

Fontes de alimentação

• TC1334 12 Vac, 60 Hz - 24 Vac, 30 VA
• TC120PS 12 Vac, 60 Hz - 15 Vdc, 9 VA
• TC220PSX-24 220-240 Vac, 50/60 Hz - 24 Vac, 30 VA
• TC220PS 220-240 Vac, 50/60 Hz - 15 Vac, 9 VA

Caixa de interface:

• VP-CFGSFT Software e caixa de interface de comunicação Bilinx™

Medidas de segurança

Perigo
