VDC445V0410 - Cámara de vigilancia BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cámara de vigilancia en domo antivandálico
Marca	Bosch
Modelo	VDC445V0410
Sensor	CCD 1/3", 752 x 582 píxeles (PAL)
Lente	Varifocal 2.6 - 6 mm, F1.4, iris DC
Definición	540 líneas
Iluminación mínima	< 1.0 lux (color), < 0.4 lux con NightSense
Salida de vídeo	1 Vca, 75 ohmios, BNC
Sincronización	Interna o sincronización de red (LINE LOCK)
Funciones principales	NightSense (cambio automático a monocromo), Bilinx (comunicación bidireccional), BLC, AGC, Obturación automática, Balance de blancos ATW
Alimentación	24 Vca (50/60 Hz) o 12 Vcc, consumo < 5 W
Dimensiones (Al x An x L)	58 x 66 x 122 mm
Peso	550 g
Temperatura de funcionamiento	-30 °C a 50 °C (con calefacción AUTO hasta -50 °C)
Índice de protección	Domo de policarbonato resistente a impactos, carcasa antivandálica
Montaje	Sobre caja de conexiones, pared o techo, con base de montaje en superficie opcional
Conectividad	BNC para vídeo, cables volantes para alimentación, minijack de 2,5 mm para monitor
Configuración	Menús OSD mediante teclas locales o de forma remota mediante interfaz USB VP-CFGSFT
Mantenimiento y limpieza	Limpiar la cúpula con un paño suave; usar únicamente un paño seco para el dispositivo
Piezas de repuesto y reparabilidad	Ningún componente reparable por el usuario; confiar cualquier reparación a un técnico cualificado
Contenido del embalaje	Cámara integrada, kit de montaje, destornillador especial, lente de ajuste, manual de instalación

Preguntas frecuentes - VDC445V0410 BOSCH

¿Cómo instalar la cámara Bosch VDC445V0410?

La instalación debe ser realizada por personal cualificado. Fije la base a la pared o al techo, tienda los cables, conecte el BNC de vídeo y los cables de alimentación, luego monte el módulo de la cámara ajustando los tres ejes (pan, tilt, rotación). Utilice el destornillador especial para los tornillos antimanipulación.

¿Qué es la función NightSense?

NightSense mejora el rendimiento en condiciones de poca luz: en modo AUTO, la cámara cambia automáticamente a monocromo para una mayor sensibilidad. En modo FORCED, permanece en monocromo. La iluminación mínima desciende a < 0,4 lux.

¿Cómo acceder a los menús de configuración?

Utilice las cinco teclas situadas en la cámara. Presione la tecla central (menú/selección) para abrir el menú principal. Manténgala presionada 1,5 segundos para el menú Instalador. Navegue con las teclas de flecha.

¿Qué tipo de alimentación se requiere?

La cámara funciona con 24 Vca (50/60 Hz) o 12 Vcc. El consumo es inferior a 5 W. Utilice una fuente de alimentación limitada conforme a EN60950.

¿Cómo limpiar la cámara?

Limpie la cúpula exterior con un paño suave y seco. Para el dispositivo en sí, use únicamente un paño seco. No use nunca productos líquidos o abrasivos.

¿Es la cámara resistente a impactos y al vandalismo?

Sí, tiene un domo de policarbonato resistente a impactos y una carcasa antivandálica. Los tornillos antimanipulación impiden cualquier apertura no autorizada.

¿Cómo ajustar el enfoque y el zoom?

Afloje el tornillo de control de distancia focal para ajustar el campo de visión, luego afloje el tornillo de enfoque para enfocar la imagen. Utilice la lente de ajuste suministrada para una nitidez óptima antes de cerrar el domo.

¿Qué hacer si la cámara no se enciende?

Verifique la alimentación: tensión correcta (24 Vca o 12 Vcc) y cableado conforme. Asegúrese de que el disyuntor no esté disparado. Si el problema persiste, contacte a un técnico cualificado.

¿Cómo configurar la comunicación Bilinx?

En el menú Instalador, ajuste COMM en ON para activar Bilinx. Esta interfaz permite la comunicación bidireccional a través del cable coaxial y la configuración remota con la interfaz USB VP-CFGSFT.

¿Cuáles son las dimensiones exactas de la cámara?

Las dimensiones sin base de montaje son de 58 x 66 x 122 mm (alto x ancho x largo). Con la caja de montaje en superficie, las dimensiones son ligeramente mayores (ver manual).

MANUAL DE USUARIO VDC445V0410 BOSCH

Manual de instalación

Burbuja de vigilancia antivandálica

NL

PRECAUCIONES DE SEGURIDAD

Peligro

El símbolo de un rayo con punta de flecha dentro de un triángulo equilátero aparece para alertar al usuario de que existen puntos de tensión peligrosos sin aislamiento dentro de la carcasa de la unidad. La tensión de dichos puntos puede ser lo suficientemente alta como para representar un riesgo para las personas.

Aviso

El signo de exclamación dentro de un triángulo equilátero aparece para alertar al usuario de que existen instrucciones de funcionamiento y mantenimiento (reparación) importantes que acompañan a la unidad.

Precaución

Para disminuir el riesgo de descarga eléctrica, no extraiga la cubierta (ni la parte posterior). No hay piezas sustituibles por el usuario en el interior. Las reparaciones deben realizarlas personal cualificado.

Medidas importantes de seguridad

1. Lea estas instrucciones.
2. Guarde estas instrucciones.
3. Preste atención a todos los avisos.
4. Siga todas las instrucciones.
5. No utilice este equipo cerca del agua.
6. Limpie solo con un paño seco.
7. No obstruya las aberturas de ventilación. Este equipo se debe instalar de acuerdo con las instrucciones del fabricante.
8. No se debe instalar cerca de fuentes de calor como radiadores, estufas de calor, u otros equipos (incluidos amplificadores) que produzcan calor.
9. No contravenga el objetivo de seguridad del enchufe polarizado o provisto de toma de tierra. Un enchufe polarizado dispone de dos hojas, una más ancha que la otra. Un enchufe con toma de tierra dispone de dos hojas, además de una tercera patilla de toma de tierra. La hoja ancha y la tercera patilla cumplen una función de seguridad. Si el enchufe suministrado no encaja en la toma de corriente, consulte a un electricista.
10. Debe protegerse el cable de alimentación de forma que no se pise ni quede pillado por otros objetos, especialmente en los enchufes, las tomas de corriente y los puntos del equipo.
11. Únicamente se deben utilizar conexiones y accesorios especializados por el fabricante.
12. Este equipo se debe desenchufar de la toma de corriente durante las tormentas eléctricas o cuando no se vaya a utilizar durante largos períodos.
13. Deje que personal calificado lleve a cabo las reparaciones. Será necesario reparar este equipo cuando sufra cualquier tipo de daño como, por ejemplo, cuando el cable de alimentación o el enchufe estén dañados, cuando se haya derramado líquido o hayan caído objetos en el interior del equipo, si no funciona normalmente o si se ha caído.
14. Se debe incorporar un conmutador de alimentación con una separación de contacto de 3 mm como mínimo en cada poste en la instalación eléctrica del edificio.

Precaución

La unidad de la fuente de alimentación de bajo voltaje debe cumplir con la norma EN/UL 60950. La fuente de alimentación debe ser una unidad SELV-LPS o SELV - clase 2 (Safety Extra Low Voltage - Limited Power Source, tensión baja y seguridad adicional - fuente de alimentación limitada).

Información de FCC

Este equipo se ha probado y cumple los límites establecidos para dispositivos digitales de Clase B, de conformidad con lo dispuesto en el artículo 15 de las normas de la FCC. Estos límites se han establecido para proporcionar un nivel razonable de protección frente a las interferencias perjudiciales que puedan producirse en zonas residenciales. Este equipo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de conformidad con las instrucciones, puede causar interferencias perjudiciales para las comunicaciones por radio. Sin embargo, no se garantiza que no se produzca ninguna interferencia en una instalación determinada. Si este equipo causa interferencias perjudiciales en la recepción de radio o televisión, que se detectarán encendiendo y apagando el equipo, se recomienda al usuario que corrija la interferencia mediante una o más de las siguientes medidas:

• Reoriente o vuelva a colocar la antena de recepción.
• Aumente la separación entre el equipo y el receptor.
• Conecte el equipo en una toma de corriente o un circuito diferente al que conectó el receptor.
• Consulte a su distribuidor o a un técnico de radio/TV con experiencia para obtener ayuda.

Nota

Cualquier cambio o modificación del equipo que no haya sido aprobado expresamente por Bosch podría invalidar la autoridad del usuario para utilizar el equipo. Para obtener información adicional o hablar con un representante, póngase en contacto con la oficina de Bosch Security Systems más cercana o visite nuestro sitio web en www.boschsecuritysystems.es.

Introducción

La cámara FlexiDome XT+ es una burbuja de vigilancia de alta seguridad, pequeña y discreta, que contiene una cámara CCD con sensor de 1/3 pulgada y alto rendimiento con lentes varifocales integrales. La unidad integrada se monta en una caja de registro, en la pared o en el techo. La robusta burbuja de policarbonato a prueba de fuertes impactos protege el módulo de la cámara de posibles daños.

La cámara incorpora un sistema de procesamiento digital de señales para tener imágenes de la mejor calidad en todas las condiciones de iluminación. La cámara FlexiDome XT+ se instala fácilmente y está lista para su uso; constituye la solución ideal para tener imágenes en lugares con condiciones adversas.

Entre sus características se incluyen:

Burbuja a prueba de impactos - Carcasa a prueba de manipulaciones - NightSense™ - Ayuda para enfocar la lente - Comunicación coaxial bidireccional Bilinx™

La cámara FlexiDome XT+ está disponible en versiones color y monocromo.

Descripción del número de modelos

FlexiDome XT+ monocromo

Número de modelos	VDM-355V03-10	VDM-355V04-10	VDM-355V03-20	VDM-355V04-20
Lente Varifocal	2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360	Varifocal2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360
Estándar CCIR EIA
Voltaje desuministro	24 Vca, 50 Hz o 12 Vcc 24 V		Vca, 60 Hz o 12 Vcc
Tipo de CCD 1/3"

FlexiDome+color

Número de modelos	VDC-455V03-10	VDC-455V04-10	VDC-455V03-20	VDC-455V04-20
Lente Varifocal	2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360	Varifocal2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360
Estándar Color PAL Color NTSC
Voltaje de suministro	24 Vca, 50 Hz o 12 Vcc 24 V		Vca, 60 Hz o 12 Vcc
Formato CCD 1/3"

Desembalaje

Desembale y maneje el equipo con cuidado. El paquete contiene:

• Cámara FlexiDome integrada Kit con piezas de montaje
• Un destornillador especial para tornillos a prueba de manipulaciones
• Una cubierta de ajuste de la lente
• Manual de instalación

Nota

Si el equipo se ha dañado durante el envío, vuelva a embalarlo en el embalaje original y comuníquelo al agente de transporte o a su distribuidor.

Precaución

La instalación la debe realizar únicamente personal calificado de conformidad con el National Electrical Code de EE.UU. o las normas aplicables en su país.

Desmontaje

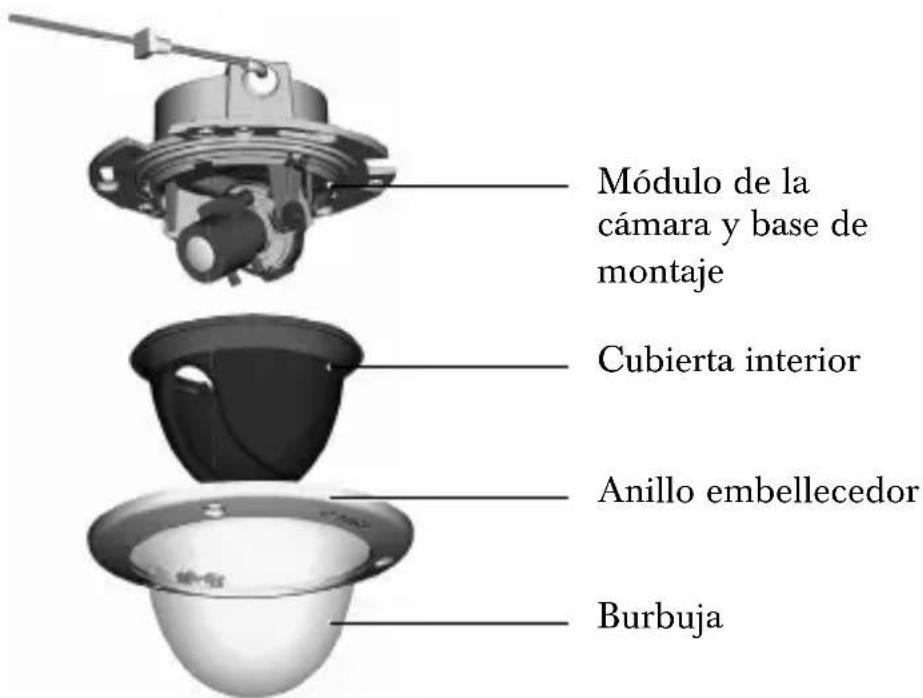

La unidad de cámara/carcasa se compone de las siguientes piezas:

Precaución

El módulo de la cámara es un dispositivo sensible y debe manejarse con cuidado. Procure que no se le caiga cuando desmonte la unidad.

Para desmontar la unidad, realice los siguientes pasos:

• Con el destornillador especial, afloje los tres tornillos a prueba de manipulaciones que se encuentran en el anillo embellecedor (los tornillos permanecen en su lugar).
• Extraiga el anillo embellecedor separándolo de la base.
• Extraiga la cubierta interior separándola de la base.

Montaje de la unidad

Puede montar la unidad de distintas maneras en función del tipo de superficie, de si va a usar una caja de registro o de la parte trasera o lateral (montaje en superficie) en que vaya a realizar la conexión.

Precaución

La instalación la debe realizar únicamente personal calificado de conformidad con el National Electric Code de EE.UU. o las normas aplicables en su país.

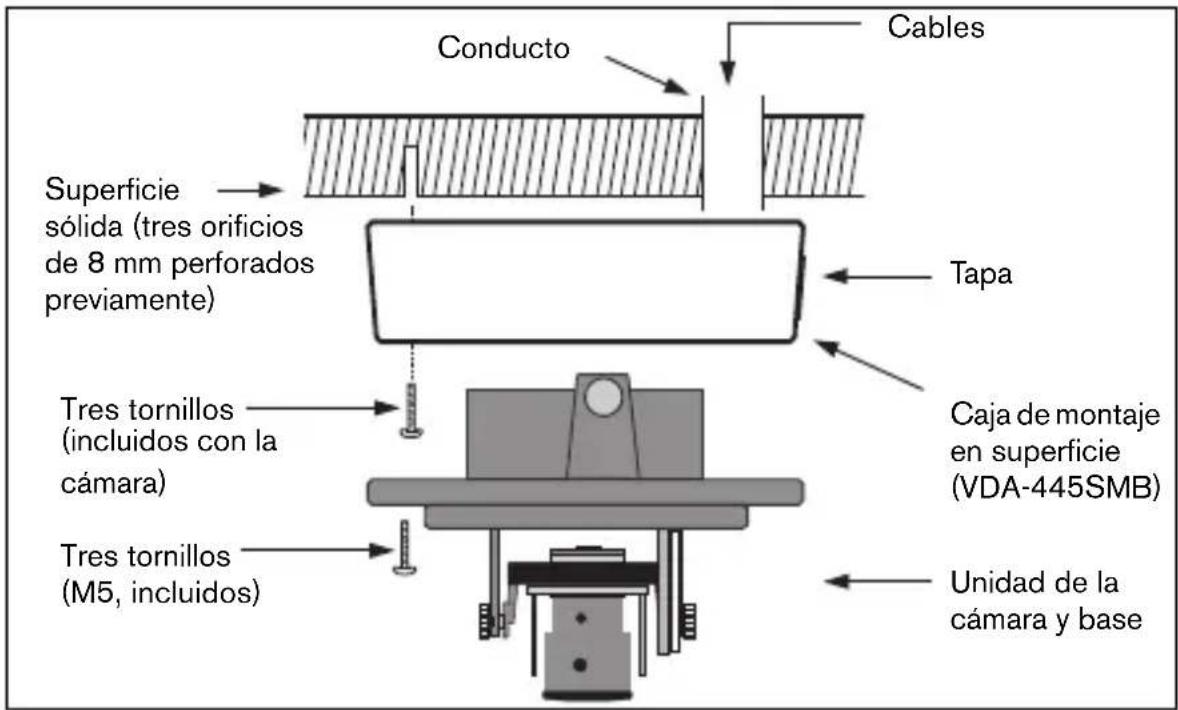

Si va a instalar la unidad en superficie, utilice la base de montaje elevado que se adquiere por separado (VDA-455SMB) y monte la unidad en la base.

Sugerencias

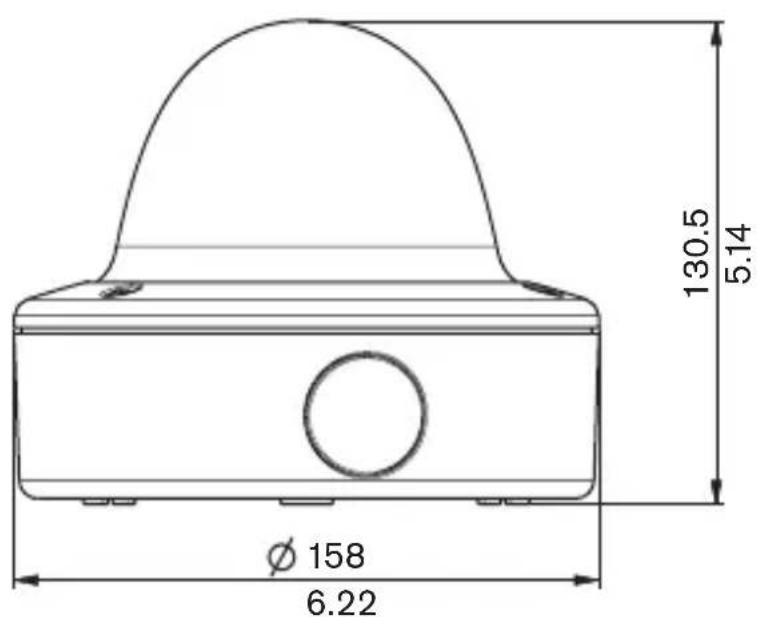

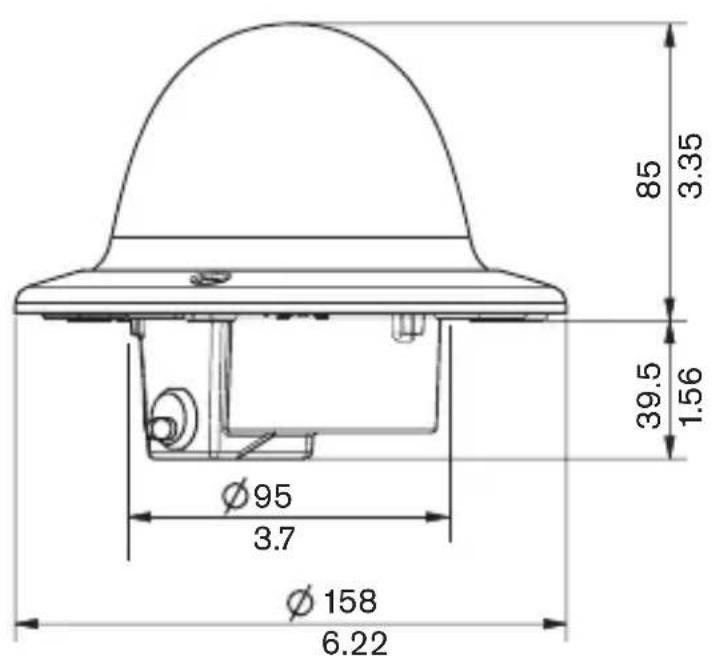

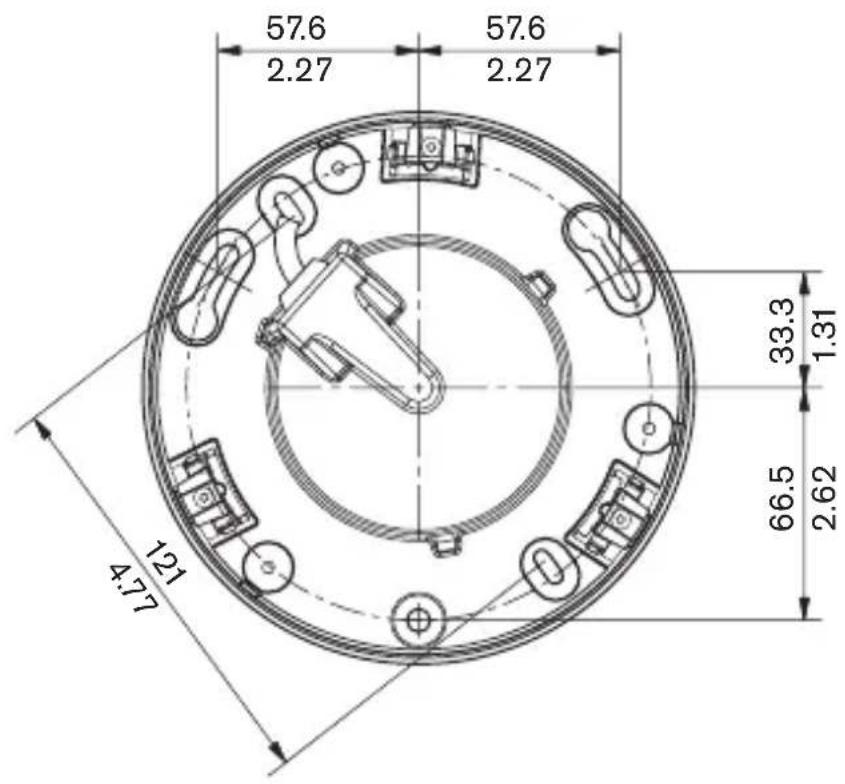

• Consulte la ilustración de las dimensiones para localizar la posición exacta de los orificios para tornillos y el orificio de entrada para los cables.
• Atornille parcialmente dos tornillos de los orificios principales y utilícelos para colgar la cámara de forma temporal cuando se realizan las conexiones.

Las siguientes figuras muestran las distintas maneras de montar la unidad.

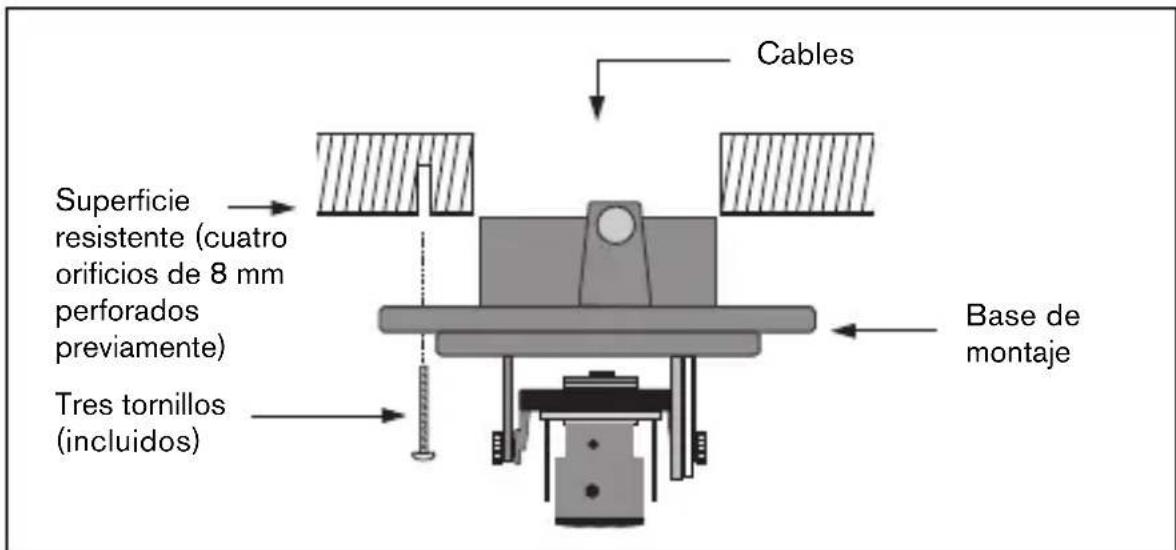

Figura 1 Conexión trasera: superficie con huecos

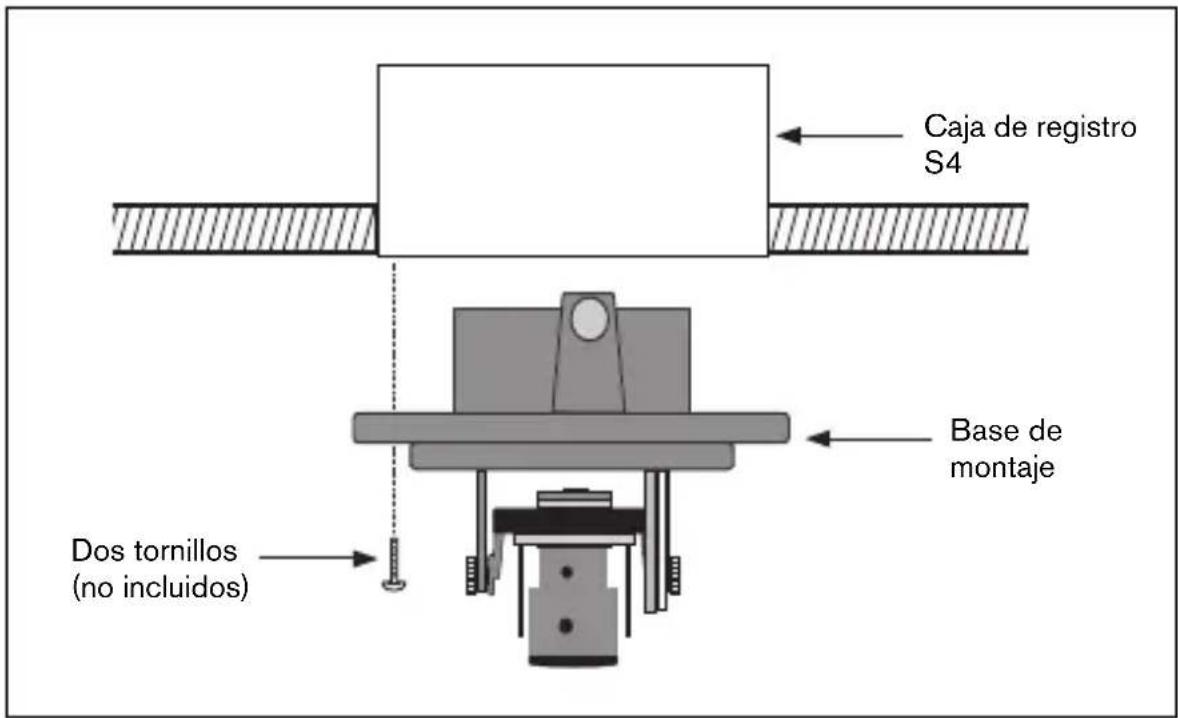

Figura 2 Conexión a una caja de registro (4S)

Figura 3 Montaje en superficie: conexión lateral

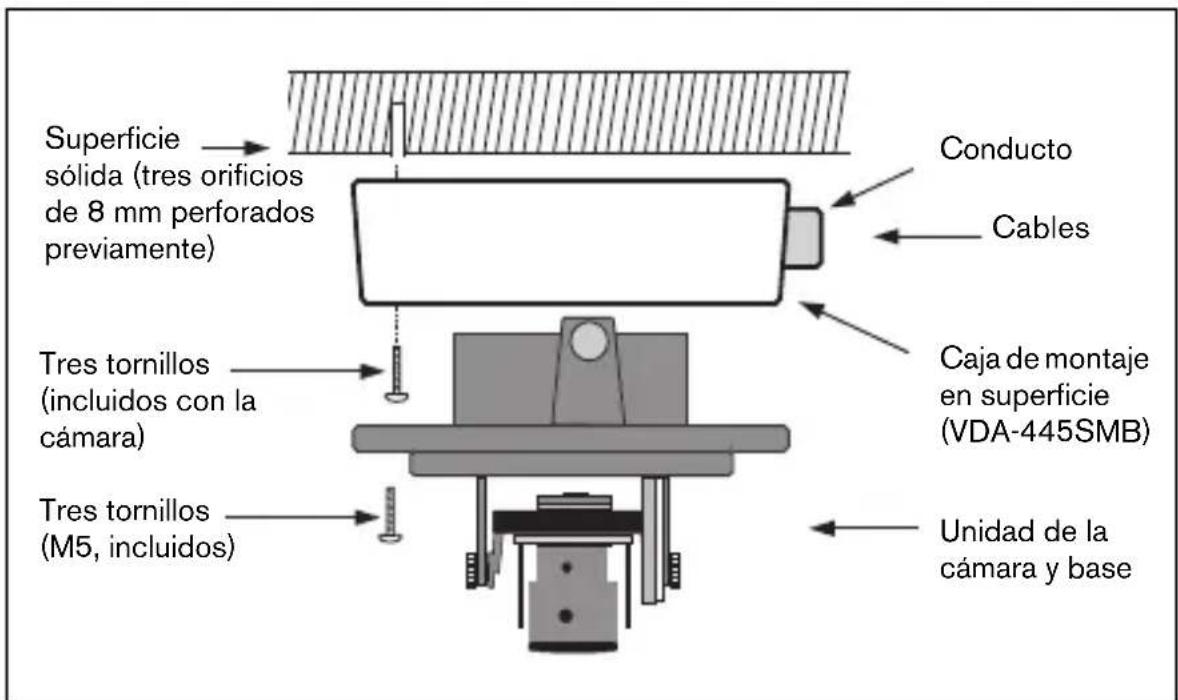

Figura 4 Montaje en superficie: conexión trasera

Montaje en superficie

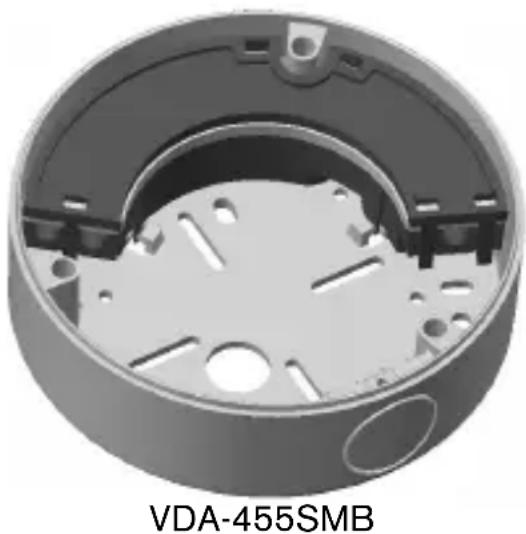

Al utilizar la caja de montaje elevado: - Con una conexión lateral, extraiga la cubierta de la entrada lateral. Con una conexión trasera, no extraiga la cubierta. - Una el conductor a la caja de montaje. - Suelte los dos clips de la parte inferior del compartimento hermético de conexión para extraerlo de la caja de montaje. - Abra la cubierta del compartimento hermético de la caja de montaje soltando los 5 clips. - Pase los cables de alimentación y de video a través de los distintos pasacables de goma hasta poder al compartimento hermético. - Pase el cable de la cámara hasta el compartimento hermético a través de los pasacables proporcionados. - Realice la conexión dentro del compartimento hermético y enganche la cubierta para sellarla.

Nota

Para asegurar la entrada hermética del cable, utilice cables redondos de entre 5 y 6 mm para la conexión eléctrica y del video. Utilice un spray de silicona con el cable para que se deslice por los pasacables con mayor facilidad.

Conexión en aplicaciones de exterior

Precauciones de seguridad:

Conexión a tierra coaxial: si hay un sistema de cables externo conectado a la unidad, asegúrese de que este tiene conexión a tierra.

Solamente en modelos para EE.UU.: la sección 810 del National Electrical Code, ANSI/NFPA No.70, proporciona instrucciones para realizar una conexión a tierra adecuada de la estructura de montaje y soporte, del coaxial a una unidad de descarga, así como información sobre el tamaño de los conductores de tierra, la ubicación de la unidad de descarga, la conexión a electrodos de tierra y los requisitos de la toma de tierra.

Líneas eléctricas: los sistemas exteriores no deben ubicarse en las proximidades de líneas eléctricas ni de circuitos de alimentación o luz eléctricos, ni en lugares en los que puedan entrar en contacto con estas líneas o circuitos. Al instalar un sistema en el exterior, ponga especial cuidado en no tocar las líneas o circuitos de corriente eléctrica, ya que el contacto podría resultar fatal. Solamente en modelos para EE.UU.: consulte el National Electrical Code Article 820 correspondiente a la instalación de sistemas CATV.

Toma de corriente de 24 VCA: la unidad se ha diseñado para funcionar con una fuente de alimentación limitada que debe cumplir las directivas de EN60950. Cuando la unidad está diseñada para funcionar a 24 VCA, la tensión normal de entrada oscila entre 12 VCA y 28 VCA. La tensión aplicada a la entrada de alimentación de la unidad no debe superar los 28 VCA. El cableado utilizado por el usuario desde la fuente de 24 VCA a la unidad debe cumplir las normativas de electricidad (Clase 2 de niveles de alimentación). No conecte a tierra la fuente de 24 VCA en los terminales o en los terminales de alimentación eléctrica de la instalación.

Conexión: la unidad tiene terminales de conexión de cable. En instalaciones exteriores o húmedas, utilice el accesorio VDA-455SMB o una caja de cableado de campo con niveles de protección Nema 3, IP55 o superiores. Realice las conexiones dentro del compartimento hermético. Cuando se hayan realizado todas las conexiones, asegúrese de que el compartimento hermético está cerrado de forma impermeable y de que los cables y conductos estén correctamente sellados para evitar la entrada de agua.

Conexión y configuración

Conexiones de cable y video

El cableado tiene un conector BNC para añadir el cable coaxial del video (con conductor BNC macho) y dos cables pelados de bajo voltaje para la conexión a un conector de alimentación. (Hay disponible un accesorio adaptador UTP para que se pueda conectar un cable de video UTP al conductor BNC).

Precaución

Antes de empezar, asegúrese de desconectar la alimentación del cable que va a instalar en la unidad. Asegúrese de que la unidad es del tipo de voltaje adecuado para la corriente de alimentación que se está utilizando.

La manera más sencilla de conectar los cables de alimentación de bajo voltaje y la conexión de video es la siguiente:

• Pase las conexiones de montaje por el orificio para cables de la superficie de forma que queden colgadas sin problemas.
• Introduzca dos tornillos parcialmente en los orificios perforados previamente (o en la placa del adaptador).
• Cuelgue temporalmente la base de montaje con un solo tornillo por uno de los orificios principales e inclínela ligeramente para acceder a las conexiones de los cables.
• Conecte el conductor BNC del módulo de la cámara al cable coaxial de video.
• Conecte los cables de alimentación pelados al conector de alimentación.

Nota

Para alimentación de CC, la polaridad no es importante. En el caso de alimentación de CA, intente tener una polaridad de cables homogénea en los diferentes sistemas de cámara para impedir el movimiento de barrido de la imagen al pasar de una cámara a otra.

• En entornos húmedos, asegúrese de que las conexiones estén selladas. (La caja para montaje en superficie dispone de un compartimento sellado para estos elementos).
• Vuelva a pasar las conexiones por el orificio para cables de la superficie. Fije la base de montaje a la superficie con tres tornillos.

Configuración de la cámara

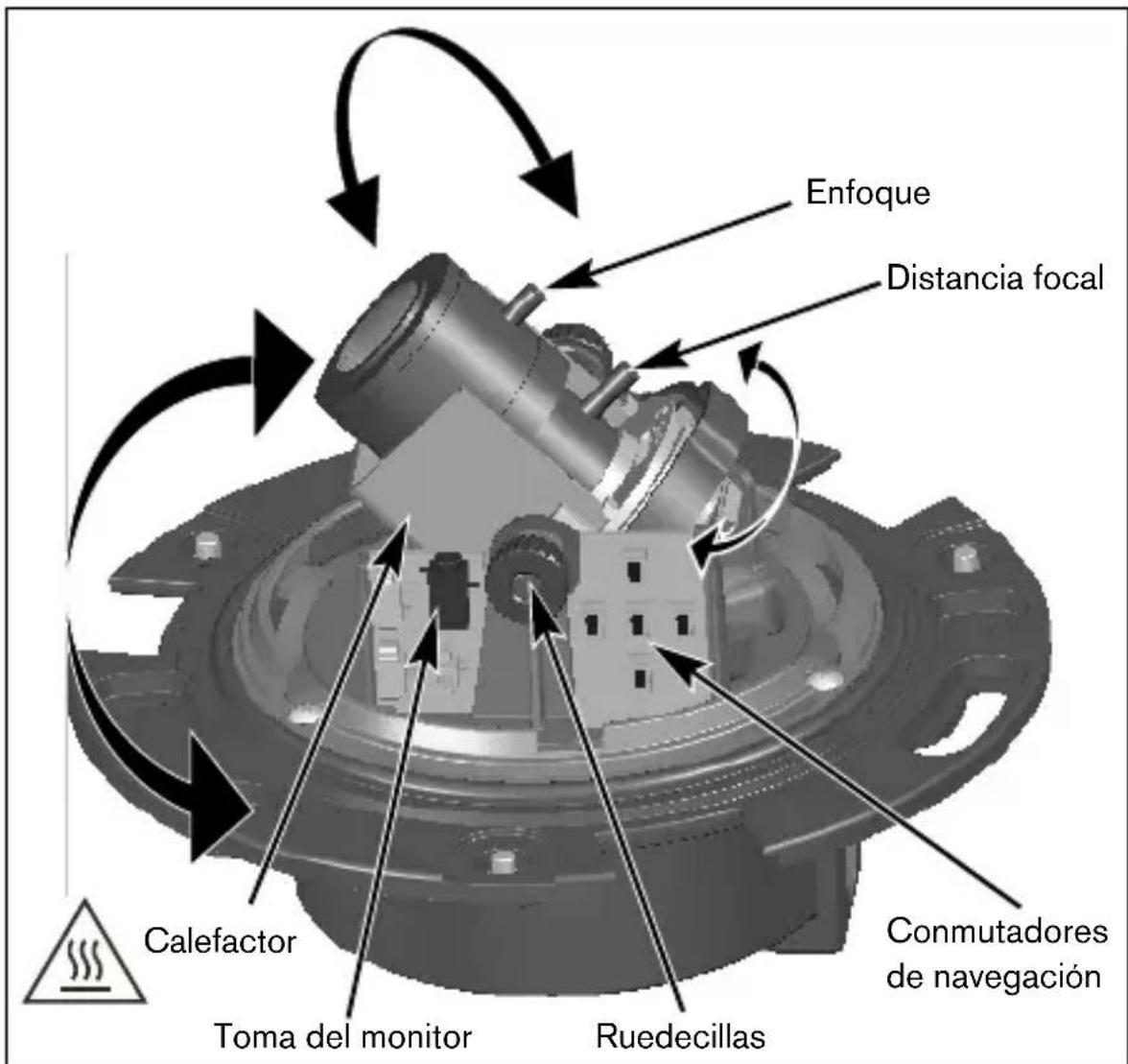

Aviso: superficie caliente

El calefactor está caliente durante su funcionamiento: NO LO TOQUE. APAGUE el calefactor cuando esté trabajando con la cámara. Consulte el menú Installer (Instalador, véase Estructura de los ☆s) para obtener instrucciones.

Puede conectar un monitor al conector de miniatura de 2,5 mm que se encuentra en la tarjeta de circuitos impresa para configurar la cámara. Este conector proporciona una señal de video compuesto (con sincronización). Existe un cable opcional (código número S1460) para realizar esta conexión.

Colocación de la cámara

La posición predeterminada de la cámara es aquella en la que la parte superior de la imagen coincida con la indicación TOP.

Precaución

Los sensores de imagen CCD son muy sensibles y precisan de un cuidado especial para un rendimiento adecuado y una larga duración. No los exponga a la luz directa o a focos brillantes, independientemente de que esté o no en funcionamiento. Evite luces brillantes en el camino de visión de la cámara.

Es posible ajustar la posición del módulo de la cámara en tres ejes. Al ajustar la posición de la cámara, asegúrese de que la imagen que aparece en el monitor esté nivelada. Realice los siguientes pasos para ajustar la cámara a la posición deseada:

• Para un ajuste horizontal (giro), gire el módulo de la cámara por la base. No la gire más de 360°.
• Para un ajuste vertical (inclinación), afloje los tornillos de mariposa, coloque la cámara y, a continuación, apriete los tornillos con cuidado para fijarla.
• Para obtener un horizonte horizontal (en techos inclinados o soporte de pared), gire la base de la lente según sea necesario para alinear la imagen que aparece en el monitor. No la gire más de 340°.

Distancia focal y enfoque

Antes de ajustar la cámara, coloque la cubierta de ajuste de la lente para asegurar que la nitidez de la imagen es la misma que cuando la burbuja está colocada.

• Para establecer el campo de visión de la lente varifocal, afloje el tornillo de distancia focal y gire el mecanismo hasta que el campo de visión deseado aparezca en el monitor. (La imagen se desenfoca.)
• Afloje el tornillo de enfoque y gire el mecanismo hasta que la imagen quede bien enfocada en el monitor.
• Vuelva a apretar el tornillo de distancia focal.
• Repita estos dos ajustes hasta que la imagen deseada esté enfocada.
• Apriete también los tornillos.

Retire la cubierta del ajuste de la lente y la toma del monitor.

Calefactor

Si utiliza la cámara a bajas temperaturas, seleccione el ajuste del calefactor "Auto" (Automático) del menú Installer (Instalador, véase Estructura de los menús).

Cierre de la unidad

Cuando haya establecido la posición de la cámara y todos los ajustes, cierre la unidad.

• Coloque la cubierta interior en su lugar alineando la aleta con el soporte de la base.
• Coloque la burbuja en la base y gírela hasta que encaje en su lugar. (Si es necesario, limpie la superficie con un paño suave.)
• Coloque el anillo sellador y el anillo embellecedor por encima de la burbuja.
• Alinee los tornillos a prueba de manipulaciones del anillo embellecedor con los orificios de rosca que se encuentran en la base de montaje.
• Utilice el destornillador especial proporcionado para apretar los tres tornillos a prueba de manipulaciones.

Configuración avanzada

Normalmente, FlexiDome XT+ ofrece imágenes óptimas sin necesidad de realizar ajustes adicionales. No obstante, dispone de diversas opciones de configuración avanzada para obtener los mejores resultados en condiciones especiales. Existen dos menús: un menú Main y un menú Installer.

El menú Main permite seleccionar y configurar las funciones de mejora de imágenes para cada modo. Si no está satisfecho con los cambios, puede restaurar los valores predeterminados del modo.

La cámara dispone además del menú Installer en el que se pueden definir los parámetros de instalación.

Los menús Main e Installer poseen funciones que se pueden seleccionar directamente, así como submenús para una configuración más detallada.

Acceso y desplazamiento por los menús

Se utilizan cinco teclas para el desplazamiento por los diferentes menús. Para acceder a los nombres de configuración, pulse la tecla de selección de menú (CTL). Aparece el menú principal (Main) en la visualización en pantalla (OSD). Utilice las teclas de flecha para desplazarse.

Si el enlace de comunicación Bilinx™ está activo, los botones de la cámara estarán desactivados. Asimismo, puede configurar Bilinx™ para que los botones de la cámara permanezcan desactivados aun cuando Bilinx™ no controle la cámara de forma activa. De esta forma, se evita la modificación no autorizada de la configuración de la cámara.

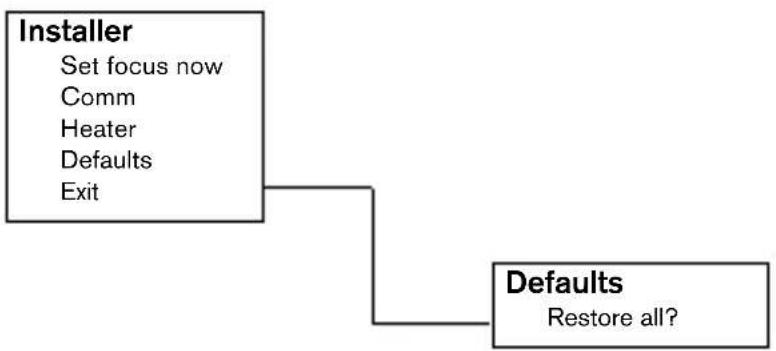

Estructura de menús

* Sólo en la versión de color de la cámara.

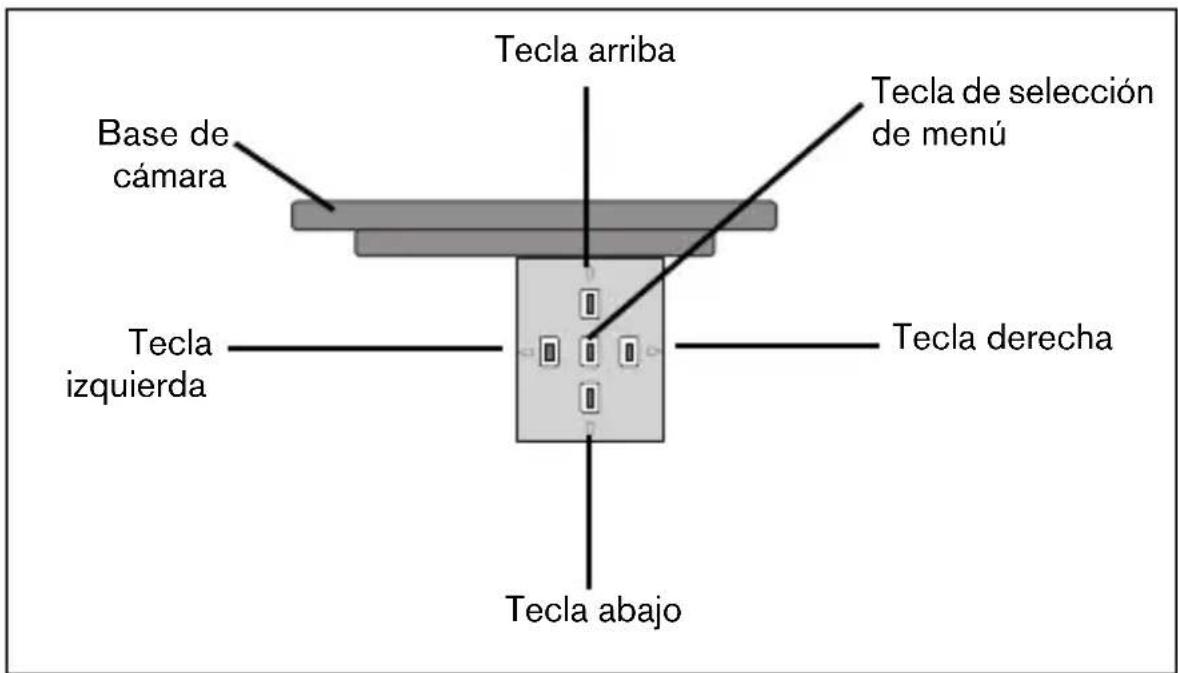

Instrucciones de desplazamiento por los menús Uso de las 5 teclas

• Pulse la tecla de selección de menú para acceder a los nombres o para desplazarse al menú anterior o al siguiente.
• Pulse la tecla de selección de menú aproximadamente 1,5 segundos para abrir el menú Installer.
• Utilice las teclas arriba y abajo para desplazarse hacia arriba o hacia abajo en un menú.
• Utilice las teclas izquierda y derecha para desplazarse por las opciones o para definir los parámetros.
• En un menú, si se pulsa dos veces con rapidez la tecla de selección de dato, se restablece el valor predeterminado de fábrica de la opción seleccionada.
• Para cerrar todos los menús a la vez desde cualquiera de ellos, seleccione la opción Exit y mantenga pulsada la tecla de selección de menú hasta que este desaparezca.

Menú principal

Función Selectación Descripción
LEVEL -15 - 0 - +15 Permite ajustar el nivel de salute de video.
SHUT/AGC	Seleeactionar submenú	Permite acceder al menu ShutterAutomatic Gain Control.
BLC ON, OFF Si el valor es ON,	se optimiza el nivel de video del area seleccionada de laImagen. Es posible que las partes situadas fuera de dicha和地区 sufran una subexposacion o sobreexpoxidacion (es algo normal).
COLOR* ATV	ATB HOLD Seleeactionar submenú	Permite acceder al menu de color.
SYNC LINE LOCK	SELECTaciones SUBMANUAL	Selección LINE LOCK para sincronizar laámara con la Frequencia de la alimentación. Selección INTERNAL para utilizesla con la sincronizacion interna (seleeactionada automatistically con la CC).
VPHASE	0, 2, ... 358°	Permite ajustar la transferencia de fase vertical (cuando se enquiryra en modo LINE LOCK y se detecta una Frequencia de alimentacion valida).
EXIT Permite	salir del menú.

• Sólo en la versión de color de la cámara. Si una cámara de color está en modo monocromo, se desactivarán todas las opciones de menú relacionadas con el color y no se podrá acceder a ellas.

Submenú Shutter/AGC

Función Selectación		Descripción
SHUTTER AES, FL		AES (obturador automatístico): laámara define automáticamente la velocidad optima del obturador. • FL: modo sin destellos que evita interferencias de fuentes de luz (sólo se recomienda su uso con lentes DC iris o Autoiris).
AGC	ON/OFF	Automatic gain control.
AUTOBLACK	ON/OFF	Autblack incrementa la visibiliad de los detailles automatistically.
NIGHTSENSE*	AUTO FORCED OFF	Nightsense™ amplía el rendimiento de la*cárma en condiciones de poca luz. •En modo AUTO,la*cármaalla video monocromo en conditiones de poca luz automática. •En modo FORCED,la*cármamantiene el funciramente en video monocromo de alta sensibilitad.
EXIT Permite salir del menu.

• Sólo en la versión de color de la cámara.

Nota

Si se activa NightSense™, es posible que aparezcan ruidos o puntos en la imagen. Se trata de la respuesta normal de la cámara.

Si una cámara de color está en modo monocromo, se desactivarán todas las opciones de menú relacionadas con el color y no se podrá acceder a ellas.

Submenu Color*

Función Selección Descripción
WHITE BALANCE	ATW AWB HOLD	·ATW: el ajuste automatico del equilibrio de blancos permite a la*camara realizar ajustes de forma constante para Obtener una reproduccion en colorolestima. ·AWB HOLD: permiteponer la funciona ATW en modo suspendido y guarda la configuracion de color.
RED gain** -5	-0 - +5 Desplaza	la alineacion de+puntos blancos de fábrica (la reduccion de rojo introduce más cian).
BLUE gain**	-5 - 0 - +5 Desplaza	la alineacion de+puntos blancos de fábrica (la reduccion de azul introduce más amarillo).
EXIT Permite	salir del menu.

• Sólo en la versión de color de la cámara. ** Sólo es necesario cambiar el desplazamiento de puntos blancos en escenas con condiciones especiales.

Ajustes de instalador

Menú Install

Función Selectación Descripción
SET FOCUS NOW
COMM ON, OFF Activa o desactiva la communicator Bilinx.
HEATER AUTO, OFF Señecione AUTO para activar la funciona de calefactor controlado por termostato.
DEFAULTS Selecciónar submenú	Permite devolver todos los ajustes para todos los modos a los values predeterminados definidos en fábrica.
EXIT Permite salir del-menú.

Procedimiento de ajuste de lente DC iris:

1. Afloje el tornillo de bloqueo del foco.
2. Se resalta SET BACK FOCUS NOW en el menú.
3. Gire el dispositivo de ajuste del bajo según sea necesario.
4. Apriete el tornillo de bloqueo del lazo.
5. Salga de la selección del menú.

Submenú Defaults

Función Selección Descripción
ALL DEFAULTS
EXIT

Comunicación del control de cámara

Esta cámara está equipada con un transceptor de comunicaciones coaxial. Junto con VP-CFGSFT, la cámara se puede controlar desde el extremo del cable coaxial. Se puede acceder a todos los menús de forma remota, lo que proporciona un control total de la cámara. Con este sistema también es posible desactivar las teclas locales de la cámara. Para evitar la pérdida de comunicación en una cámara instalada, la selección Communication ON/OFF no está disponible al utilizar el mando a distancia. Solo se puede acceder a esta función con los botones de la cámara.

Especificaciones sociales

Número demodelo	VDC-455V0x-10	VDC-455V0x-20	VDC-355V0x-10	VDC-355V0x-20
Estándar PAL NTSC CCIR EIA
Pixeles activos 75	2x582 768x492 752x582 768x492
Illuminaciónminima	< 1,0 lux< 0,4 lux (NightSense activado)		< 0,2 lux
Resolución 540 lineas de TV 570 lineas de TV
Tensión del alimentaciónnominal	24 VCA o 12 VCC12-28 VCA (50/60 Hz)11-36 VCC

Todas las versiones

Sensor de imágenes CCD interlineal
S/R > 50 dB
Salida de video 1 Vpp, 75 ohmios
Sincronización Selección interna o por sincrónismo de linea
Obturator Posibilitad de selección obturator electrónico automático (AES) (de 1/60 (1/50) a 1/100000) o sin destellos (Flickerless)
Reforzimiento de contraste (Auto black)	Posibiliidad de selección entre activado (On) y desactivado (Off)
AGC	Posibiliidad de activar (20 dB) o desactivar el control automático de ganancia (AGC)
Contorno (Contour)	Mejora de la nitidez
BLC	Posibiliidad de selección entre activado (On) y desactivado (Off)
Equilibrio de blancos* (White Balance)	Automático de 2500 a 9000 K (con modo suspendido del equilibrio automático de blancos, AWB)
Lente	Varifocal con DC-iris integrada
Consumo de electricidad	< 5 W
Dimensiones	58 x 66 x 122 mm (A x A x L)
Peso	550 g
Temperatura de funciona bajo	De -30° a 50 °C (-50° con el calefactor activado en AUTO)
Controles	Visualización en pantalla (OSD) con tecla multifunción

Dimensiones en mm

Dimensiones con la caja de montaje en superficie (mm)

Accesorios

Transformadores de energía

TC1334 120 VCA, 60 Hz - 24 VCA, 30 VA - TC120PS 120 VCA, 60 Hz - 15 VCC, 9 VA TC220PSX-24 220 - 240 VCA, 50/60 Hz - 24 VCA, 30 VA TC220PS 220-240 VCA, 50/60 Hz - 15 VCC, 9 VA

Módulo de interfaz:

• VP-CFGSFT Módulo de interfaz de comunicaciones Bilinx™ y software

Medidas de seguridad importantes

La cámara FlexiDome XT+ está disponible en versiones policromática y monocromática.

FlexiDome XT+ monocromática

Tipos VDM-	355V03-10	VDM-355V04-10	VDM-355V03-20	VDM-355V04-20
Lente Varifocal	2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360	Varifocal2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360
Standard CCIR EIA
Tensão de alimentação	24 Vac, 50 Hz ou 12 Vdc 24		Vac, 60 Hz ou 12 Vdc
Tipo CCD 1/3	pol.

FlexiDome XT+ policromática

Tipos VDC-	455V03-10	VDC-455V04-10	VDC-455V03-20	VDC-455V04-20
Lente Varifocal	2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360	Varifocal2,6-6 mmF1.4-360	Varifocal3,7-12 mmF1.6-360
Standard PAL a cores NTSC a cores
Tensão de alimentação	24 Vac, 50 Hz ou 12 Vdc 24		Vac, 60 Hz ou 12 Vdc
Formato CCD 1/3 pol.

Desembalaje

Procedimiento de regulación del objetivo de diafragma DC:
