MANUALE UTENTE VDC445V0410 BOSCH

ES Manuale di installazione Cupola antivandalismo per

Restore all?FlexiDome

Restore all?FlexiDome

Restore all?FlexiDome

Restore all?FlexiDome

Restore all?FlexiDome

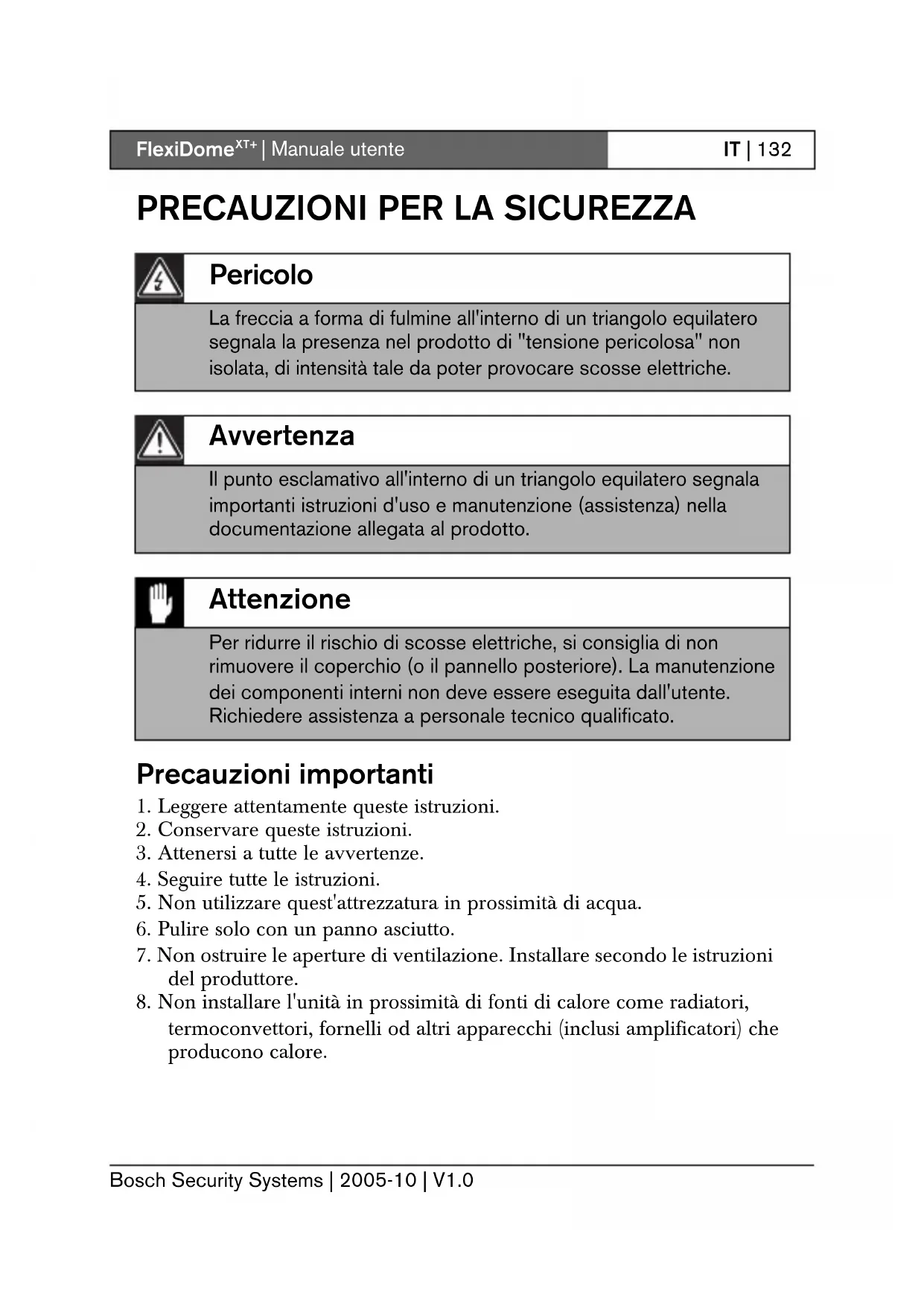

PRECAUZIONI PER LA SICUREZZA Precauzioni importanti

1. Leggere attentamente queste istruzioni.

2. Conservare queste istruzioni.

3. Attenersi a tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare quest'attrezzatura in prossimità di acqua.

6. Pulire solo con un panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare secondo le istruzioni

8. Non installare l'unità in prossimità di fonti di calore come radiatori,

termoconvettori, fornelli od altri apparecchi (inclusi amplificatori) che

La freccia a forma di fulmine all'interno di un triangolo equilatero

segnala la presenza nel prodotto di "tensione pericolosa" non

isolata, di intensità tale da poter provocare scosse elettriche.

Il punto esclamativo all'interno di un triangolo equilatero segnala

importanti istruzioni d'uso e manutenzione (assistenza) nella

documentazione allegata al prodotto.

Per ridurre il rischio di scosse elettriche, si consiglia di non

rimuovere il coperchio (o il pannello posteriore). La manutenzione

dei componenti interni non deve essere eseguita dall'utente.

Richiedere assistenza a personale tecnico qualificato.FlexiDome

9. Non danneggiare il polo di sicurezza della spina polarizzata o dotata di

messa a terra. La spina polarizzata ha due poli, di cui uno più largo

dell'altro. La spina dotata di messa a terra ha due poli più un terzo polo

per la messa a terra. Il polo largo od il terzo polo servono per garantire

la sicurezza dell'utente. Se la spina in dotazione non entra nella presa,

contattare un elettricista.

10. Proteggere il cavo di alimentazione evitando che venga calpestato o

schiacciato, prestando particolare attenzione alle spine, alle scatole di

derivazione ed al punto in cui fuoriescono dall'apparecchio.

11. Utilizzare esclusivamente attacchi/accessori specificati dal produttore.

12. Scollegare l'apparecchio durante temporali o se non viene utilizzato

per lunghi periodi di tempo.

13. Richiedere sempre l'intervento di personale tecnico qualificato per

eventuali riparazioni. E necessario richiedere un intervento di

assistenza qualora il prodotto riporti dei danni (ad esempio, al cavo o

alla spina di alimentazione), in caso di penetrazione di liquidi o oggetti

all'interno dell'apparecchiatura, malfunzionamento o caduta

14. Un interruttore onnipolare con separazione dei contatti di almeno

3 mm in ciascun polo verrà incorporato nell'impianto elettrico

L'unità di alimentazione a bassa tensione deve essere conforme

allo standard di sicurezza EN/UL 60950. L'alimentazione deve

essere un'unità SELV-LPS o SELV di Classe 2 (Safety Extra Low

Voltage a corrente limitata).FlexiDome

Informazioni FCC Questa apparecchiatura è stata collaudata e ritenuta conforme ai limiti

stabiliti per i dispositivi digitali della Classe B, ai sensi del Comma 15 delle

normative FCC. Questi limiti sono stabiliti per fornire un grado di

protezione adeguato contro le interferenze dannose in installazioni

domestiche. L'apparecchiatura genera, utilizza e può irradiare energia in

radiofrequenza e, se non installata ed utilizzata in conformità alle

istruzioni, può causare interferenze dannose alle comunicazioni radio. Non

è comunque garantita l'assenza di interferenze in alcune installazioni.

Qualora l'apparecchiatura dovesse provocare interferenze nella ricezione

radiotelevisiva, cosa che si può verificare spegnendo e riaccendendo

l'apparecchio, si consiglia di eliminare l'interferenza in uno dei seguenti

• Riorientare e riposizionare l'antenna ricevente.

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare l'apparecchiatura ad una presa di un circuito diverso da

quello a cui è collegato il ricevitore.

• Per l'assistenza, rivolgersi al rivenditore o a un tecnico radio/TV

Eventuali modifiche dell'apparecchiatura non espressamente approvate da

Bosch potrebbero invalidare il diritto dell'utente all'uso della stessa. Per

ulteriori informazioni o per parlare direttamente con un agente, rivolgersi

alla sede Bosch Security Systems più vicina o visitare il nostro sito Web

all'indirizzo www.boschsecuritysystems.com.FlexiDome

| Manuale di installazione

è una cupola di sorveglianza ad alto livello di

sicurezza, di piccole dimensioni, discreta e dotata di un dispositivo CCD

ad alte prestazioni da 1/3" con obiettivo varifocal integrato. L'unità può

essere montata in una cassetta elettrica, a muro o sul soffitto. La struttura

solida e la cupola in policarbonato altamente resistente proteggono il

modulo della telecamera da eventuali danni.

La tecnica di elaborazione dei segnali digitali avanzata garantisce

eccezionali prestazioni di ripresa in tutte le condizioni di illuminazione.

, facile da installare e pronta per l'uso, offre la migliore

soluzione per le condizioni di ripresa più impegnative.

• Messa a fuoco ausiliare

La telecamera FlexiDome

è disponibile nelle versioni a colori e

monocromatica.FlexiDome

| Manuale di installazione

Disimballare e maneggiare l'apparecchiatura con cautela. La confezione

• Telecamera FlexiDome integrata

• Kit di installazione

• Cacciavite speciale per viti anti-manomissione

• Tappo per la regolazione dell'obiettivo

• Manuale d'installazione

Se l'apparecchiatura ha subito danni durante il trasporto, imballarla

nuovamente nella confezione originale e contattare il corriere o il

| Manuale di installazione

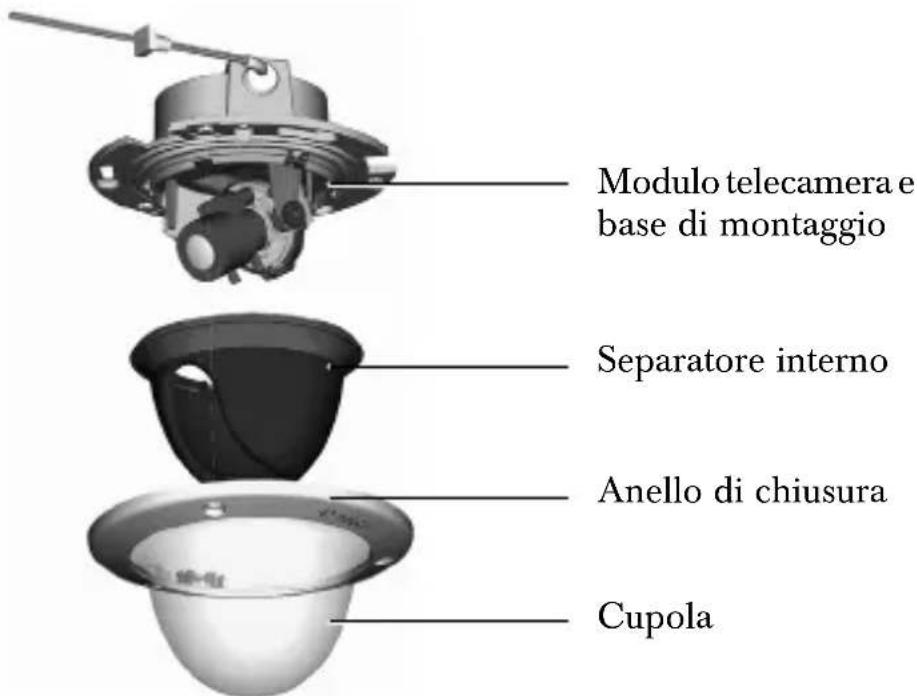

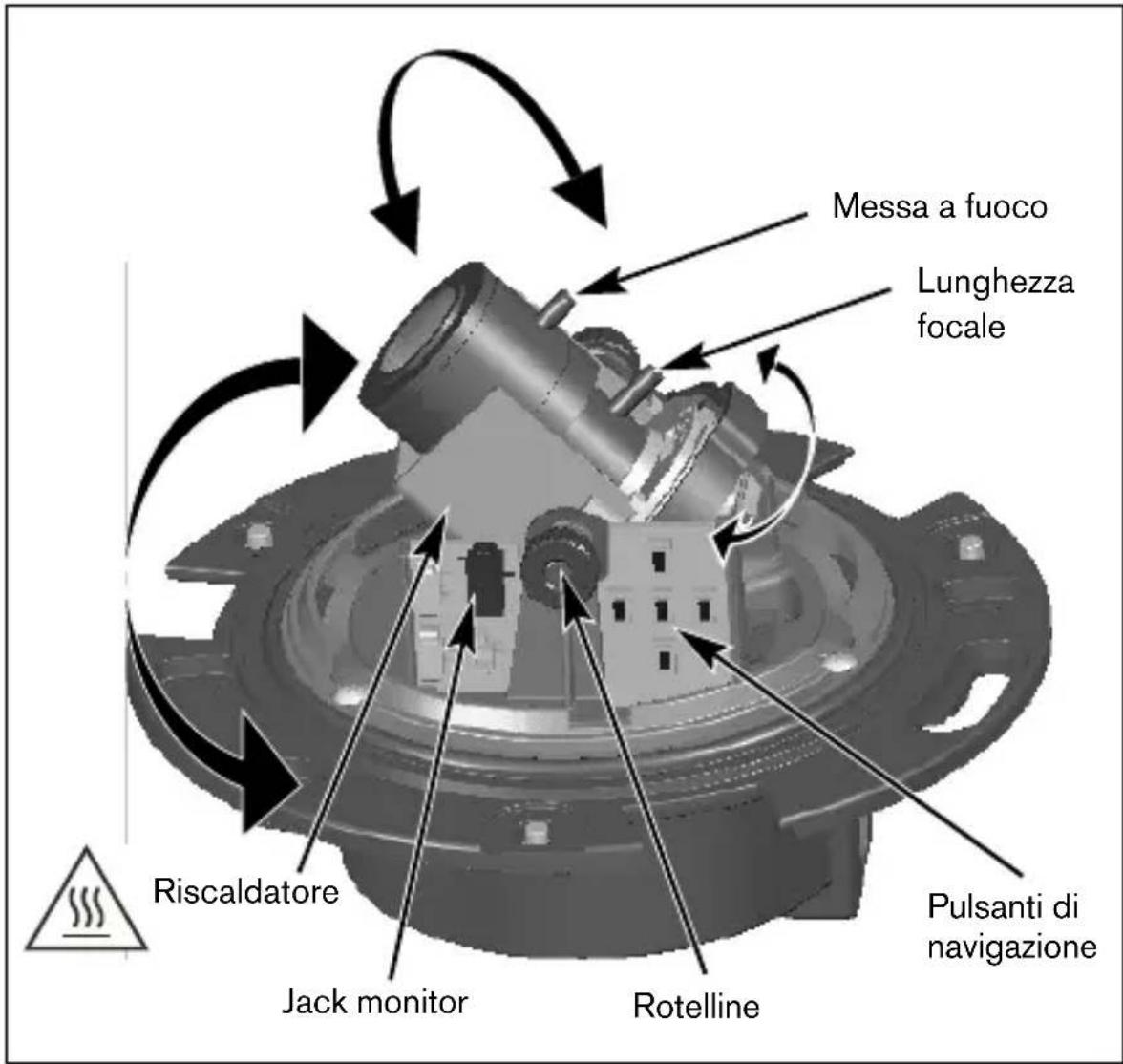

L'unità telecamera/alloggiamento è costituita dai seguenti componenti:

Per smontare l'unità, procedere nel modo seguente:

• Usando il cacciavite speciale, allentare le viti anti-manomissione

sull'anello di chiusura (le viti rimangono in posizione).

• Rimuovere l'anello di chiusura con la cupola estraendolo dalla base.

• Rimuovere il separatore interno estraendolo dalla base.

L'installazione deve essere effettuata esclusivamente da personale

qualificato nel rispetto del NEC (National Electrical Code) o delle

normative locali vigenti.

Il modulo della telecamera è un dispositivo delicato e deve essere

maneggiato con cautela. Non fare cadere il dispositivo quando si

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Montaggio dell'unità

L'unita puo essere montata in vari modi a seconda del tipo di superficie, se

si usa una cassetta elettrica e se il collegamento viene effettuato sul

pannello posteriore o laterale (montaggio su superficie).

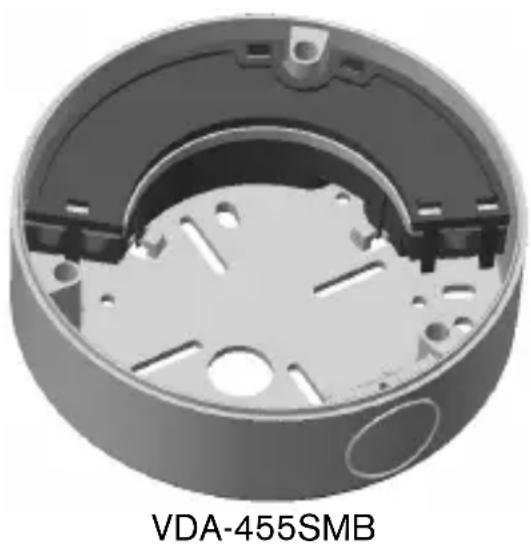

Se l'unità è installata in superficie, utilizzare la base di montaggio disponibile

separatamente (VDA-455SMB) e montare l'unità su questa base.

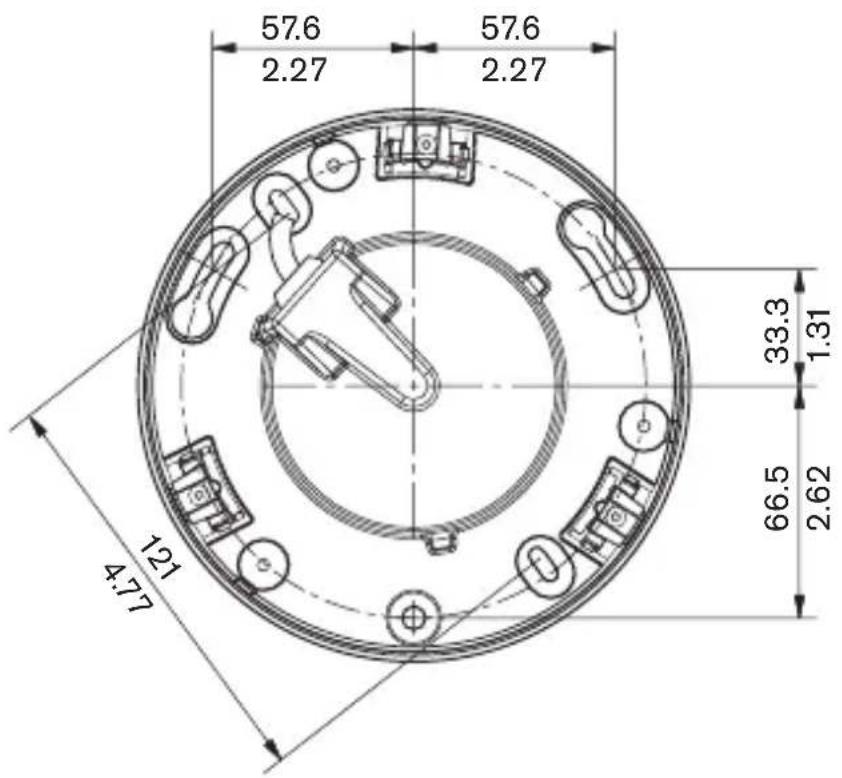

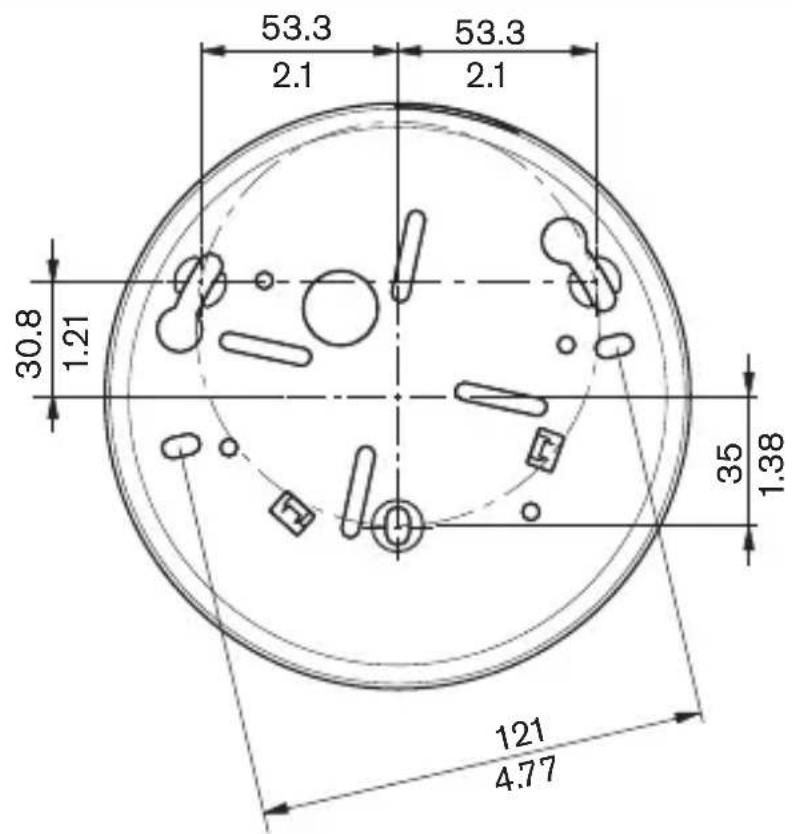

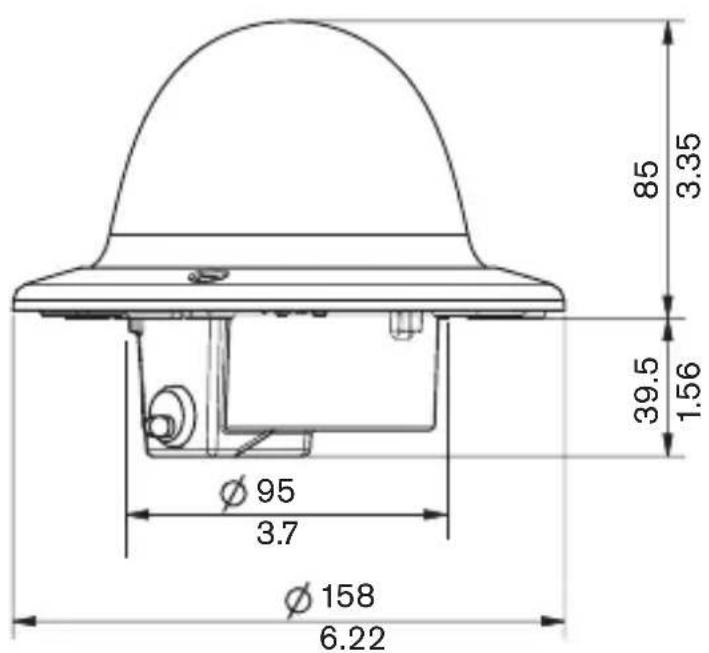

• Fare riferimento al disegno con le dimensioni per trovare l'esatta

posizione dei fori per le viti e del foro per il passaggio del cavo.

• Avvitare parzialmente le due viti nelle scanalature e usarle per

sostenere temporaneamente la telecamera mentre si effettuano i

Le seguenti illustrazioni mostrano le diverse modalità di montaggio

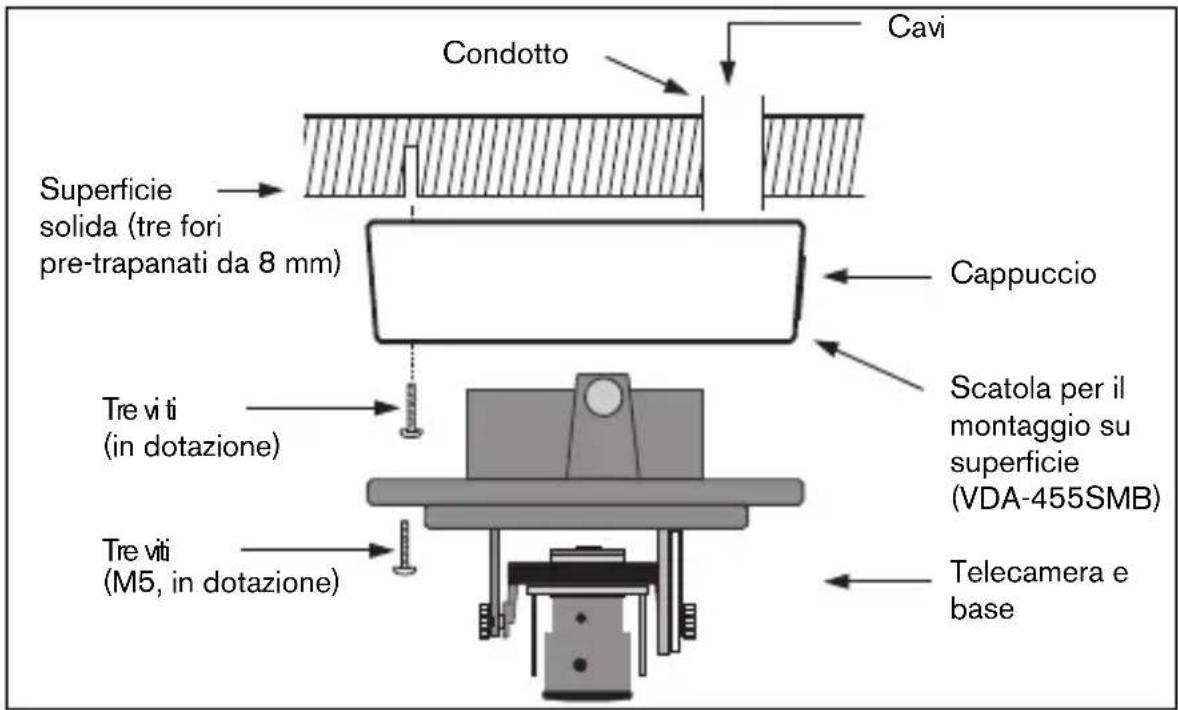

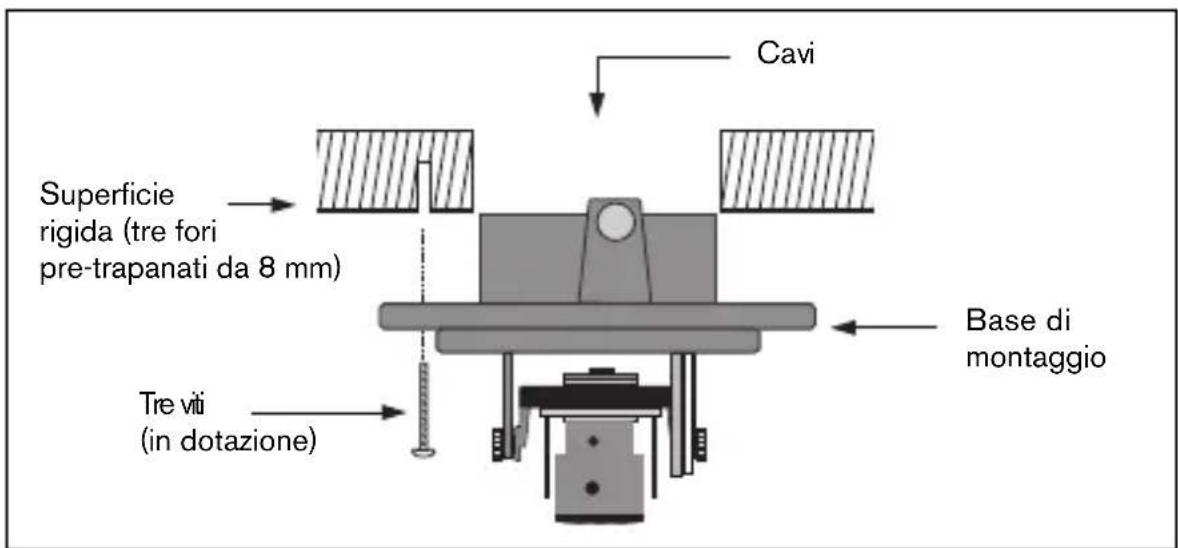

Figura 1 Collegamento posteriore - Superficie concava

L'installazione deve essere effettuata esclusivamente da personale

qualificato nel rispetto del National Electrical Code (NEC) o delle

normative locali vigenti.

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

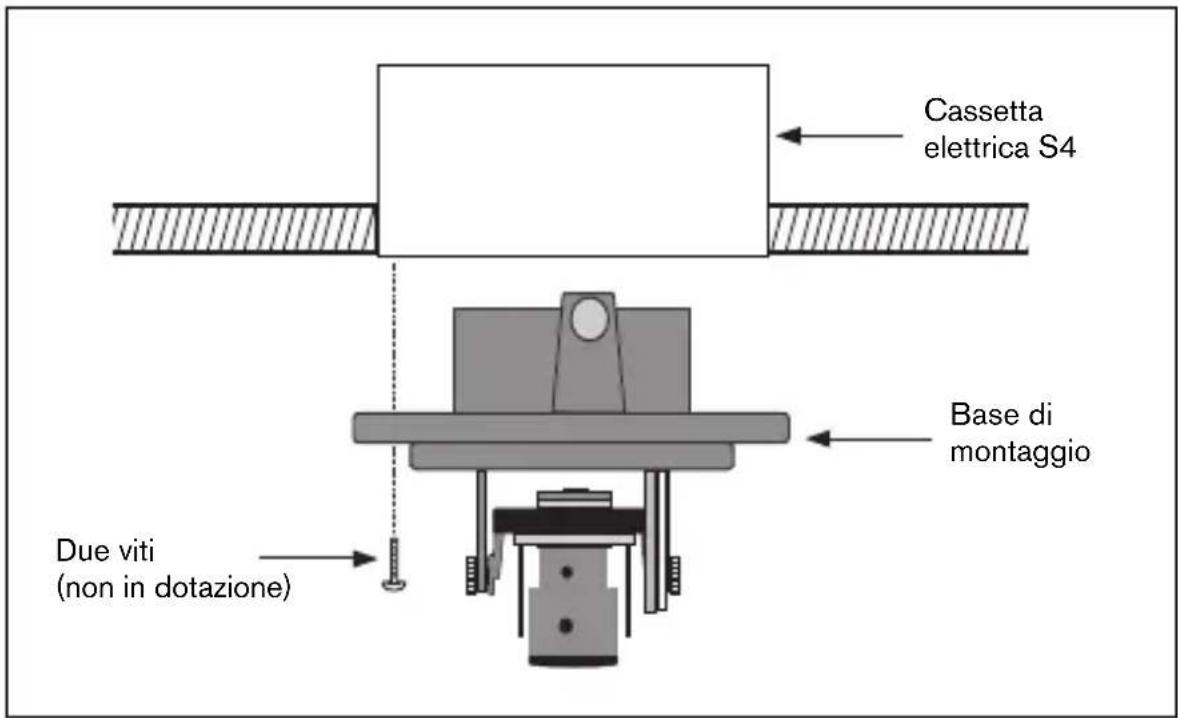

Figura 2 Collegamento ad una cassetta elettrica (S4)

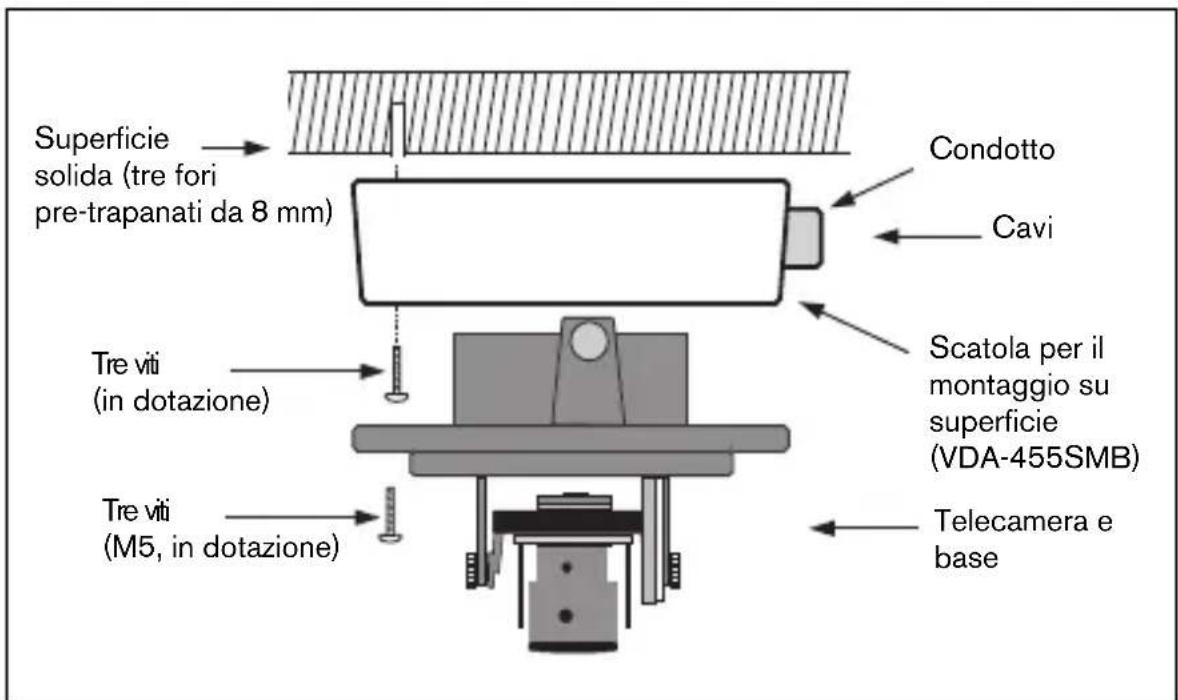

Figura 3 Montaggio su superficie - Collegamento laterale

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Figura 4 Montaggio su superficie - Collegamento posteriore

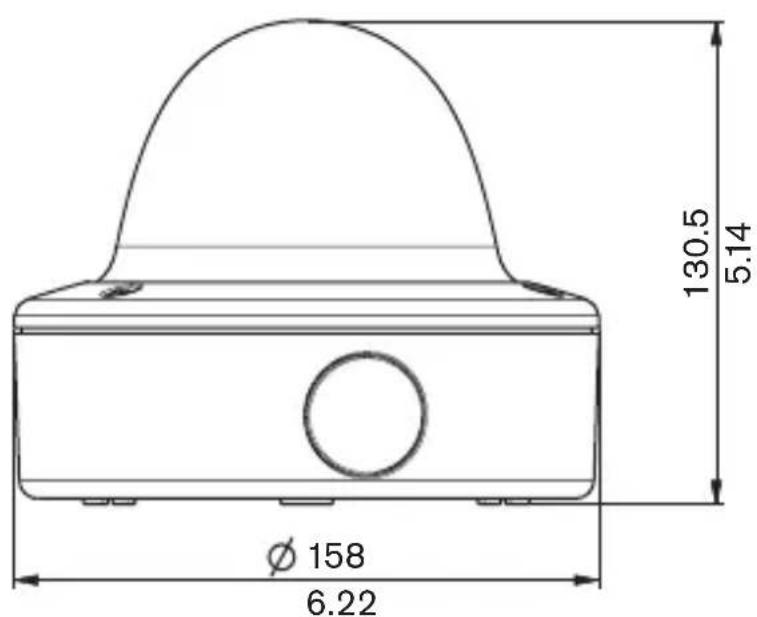

Montaggio su superficie

Quando si usa la scatola per il montaggio su supeficie:

• Se si effettua un collegamento laterale, rimuovere il tappo che copre

l'apertura laterale.

Se si effettua un collegamento posteriore, lasciare il tappo in posizione.

• Collegare il condotto alla scatola di montaggio.

• Sganciare le due clip situate sulla parte inferiore del vano di

collegamento a tenuta stagna per rimuoverlo dalla scatola di montaggio.

• Aprire il coperchio del vano a tenuta stagna della scatola di montaggio

sganciando le 5 clip.

• Inserire i cavi di alimentazione e video nel vano a tenuta stagna,

attraverso gli anelli di tenuta in gomma separati.

• Far scorrere il cavo dalla telecamera fin dentro il vano a tenuta stagna

attraverso l'anello di tenuta in dotazione.

• Effettuare il collegamento all'interno del vano a tenuta stagna e

chiudere il coperchio con le clip.

Per garantire una tenuta stagna, usare cavi circolari di dimensione compresa

tra 5 e 6 mm per i collegamenti video e di alimentazione. Applicare dello

spray al silicone sul cavo per facilitare lo scorrimento degli anelli di tenuta.

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Collegamento nelle applicazioni per esterni

Messa a terra del cavo coassiale: se all'unita è collegato un sistema via

cavo esterno, accertarsi che il sistema disponga di messa a terra.

Solo per i modelli U.S.A.: il "National Electrical Code, Sezione 810, ANSI/

NFPA n. 70" fornisce le informazioni relative a un'adeguata messa a terra della

struttura e del sostegno, al collegamento del cavo coassiale a un dispersore, alle

dimensioni dei conduttori di messa a terra, all'ubicazione del dispersore, al

collegamento agli elettrodi di messa a terra e ai requisiti degli elettrodi di

messa a terra. e requisiti degli elettrodi di messa a terra.

non collocare un sistema per esterni in prossimità di linee

elettriche sospese, luci elettriche, circuiti di alimentazione. Durante

l'installazione di un sistema per esterni,

necessario prestare la massima

attenzione al fine di evitare il contatto con tali linee o circuiti elettrici poiché cio

potrebbe avere conseguenze letali. Solo per i modelli U.S.A.: fare riferimento

all'Articolo 820 del NEC riguardo all'installazione dei sistemi CATV.

Alimentatore a 24 VAC:

l'unita e stata realizzata per funzionare con un

alimentatore a corrente limitata che deve essere conforme alla normativa

EN60950. Per le unita con alimentazione a 24 VAC, la tensione nominale

compresa tra 12 VAC e 28 VAC. La massima tensione applicabile non deve

essere superiore a 28 VAC. La linea di alimentazione a 24 VAC deve essere

conforme ai codici elettrici (livelli di alimentazione di Classe 2). Non effettuare la

messa a terra dell'alimentazione a 24 VCA in corrispondenza della morsettiera o

dei terminali di alimentazione dell'unita.

terminali di collegamento su fili volanti.

Per le installazioni in ambienti umidi o

in esterni utilizzare la scatola di

montaggio VDA-455SMB o una scatola

per fili con livello di protezione Nema3,

IP55 o superiore. Effettuare i

collegamenti all'interno del vano a

tenuta stagna. Al termine

dell'operazione, verificare che il vano a

tenuta stagna sia chiuso ermeticamente

e che fili e condotti siano

opportunamente sigillati per impedire

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Collegamento e configurazione

Collegamenti video e di alimentazione

Il cablaggio preassemblato è dotato di un connettore BNC compatibile con

il cavo video coassiale (con connettore BNC maschio) e di due cavi spelati

a bassa tensione che consentono il collegamento ad un connettore di

alimentazione. (È disponibile come accessorio un adattatore UTP che

consente il collegamento di un cavo video UTP al connettore BNC).

Il modo più semplice per collegare le linee di alimentazione a bassa

tensione e il collegamento video viene descritto di seguito:

• Inserire i cavi nel foro in superficie in modo da sostenerli in modo

• Inserire parzialmente le due viti nei fori pre-trapanati.

• Tramite le scanalature, sostenere temporaneamente la base di

montaggio con una vite e inclinare leggermente la base per accedere ai

collegamenti dei cavi.

• Collegare il connettore BNC del modulo della telecamera al cavo video

• Collegare i cavi di alimentazione spelati al connettore di alimentazione.

La polarità non è importante per l'alimentazione a corrente continua.

Nel caso di alimentazione a corrente alternata, cercare di mantenere una

polarità costante dei cavi in sistemi con più telecamere per evitare il salto

di quadro durante la commutazione.

• In ambienti umidi, accertarsi che i collegamenti siano ermetici. (A tal fine,

la scatola per il montaggio su superficie dispone di un vano ermetico).

• Spingere i collegamenti attraverso il foro del cavo di superficie.

• Assicurare la base di montaggio alla superficie con le tre viti.

Prima di procedere, assicurarsi di scollegare l'alimentazione

dal cavo che si desidera installare nell'unità. Verificare che l'unità

disponga del tipo di tensione appropriato per l'alimentazione di

linea che si desidera usare.FlexiDome

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Configurazione della telecamera

Per allestire la fotocamera, è possibile collegare un monitor alla presa del

jack da 2,5 mm sulla scheda del circuito stampato. Questa presa fornisce

un segnale video composito (con sincronizzazione). Per stabilire questo

collegamento, è disponibile un cavo opzionale (modello S1460).

Avvertenza: superficie rovente

Durante il funzionamento il riscaldatore è CALDO - NON TOCCARE.

Quando si maneggia la telecamera, tenere sempre SPENTO il

riscaldatore. Per le istruzioni, fare riferimento al menu Installer

(Installatore). Consultare la sezione Struttura dei menu.

RiscaldatoreFlexiDome

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Posizionamento della telecamera

Per impostazione predefinita, la telecamera deve essere posizionata in modo

che la parte superiore dell'immagine corrisponda all'indicazione TOP.

È possibile regolare la posizione del modulo della telecamera lungo tre

assi. Durante la regolazione della posizione della telecamera, assicurarsi

che lo schermo del monitor sia a livello. Impostare la telecamera nella

posizione desiderata attenendosi alla seguente procedura:

• Per la regolazione orizzontale (panoramica), ruotare il modulo della

telecamera nella base. Non ruotare il modulo oltre 360°.

• Per la regolazione verticale (inclinazione), allentare le viti ad alette,

posizionare la telecamera e stringere leggermente le viti per assicurare

• Per ottenere un orizzonte orizzontale (in caso di soffitti inclinati o

montaggio sulla superficie laterale), ruotare la base della lente in modo

da allineare l'immagine visualizzata sul monitor. Non ruotare il modulo

Messa a fuoco e lunghezza focale

Prima di effettuare la regolazione, coprire la lente con il tappo per

garantire la medesima nitidezza delle immagini assicurata dalla cupola.

• Per impostare il campo visivo della lente a distanza focale variabile,

allentare la vite della lunghezza focale e girare il meccanismo fino a

quando l'inquadratura desiderata non viene visualizzata sul monitor

(l'immagine risulta sfocata).

• Mettere a fuoco l'immagine sul monitor allentando l'apposita vite e

girando il meccanismo fino a quando l'immagine è a fuoco.

• Se necessario, modificare l'impostazione della lunghezza focale.

• Ripetere queste regolazioni fino a quando l'inquadratura desiderata

non risulta a fuoco.

• Avvitare le due viti.

Rimuovere il tappo di regolazione dell'obiettivo e il jack di controllo.

I sensori dell'immagine CCD sono altamente sensibili e richiedono

una cura particolare per garantire prestazioni adeguate ed una lunga

durata. Non esporre i sensori alla luce diretta del sole od a condizioni

di luminosità intensa in situazioni operative e non operative. Evitare di

inquadrare luci intense nel campo visivo della telecamera.FlexiDome

| Manuale di installazione

Quando si utilizza la telecamera a basse temperature, nel menu Installer

impostare l'opzione relativa al riscaldatore su "Auto" (vedere Struttura dei

Una volta posizionata la telecamera ed eseguite tutte le regolazioni,

• Inserire in posizione il separatore interno allineando la sua aletta sulla

• Collocare la cupola sulla base e ruotarlo finché non assume una

posizione fissa. (Se necessario, pulirne la superficie usando un panno

• Installare l'anello a tenuta e l'anello di chiusura sulla cupola.

• Allineare le viti anti-manomissione nell'anello di chiusura ai fori

filettati della base di montaggio.

• Utilizzare lo speciale cacciavite in dotazione per avvitare le tre viti anti-

manomissione.FlexiDome

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Impostazioni avanzate

La telecamera FlexiDome

effettua normalmente riprese ottimali senza

bisogno di ulteriori regolazioni. Tuttavia, sono disponibili impostazioni

avanzate che consentono di ottenere prestazioni ottimali in condizioni

particolari. I menu principali sono il menu Mode e il menu Installer.

Il menu Main consente di selezionare ed impostare le funzioni di

miglioramento dell'immagine per ciascuna modalità. Se non si è soddisfatti

delle modifiche apportate, è sempre possibile ripristinare i valori

predefiniti di fabbrica.

Nel menu Installer è possibile specificare le impostazioni per

I menu Mode e Installer contengono funzioni dirette o menu secondari

per la definizione di impostazioni avanzate.

Accesso e navigazione dei menu

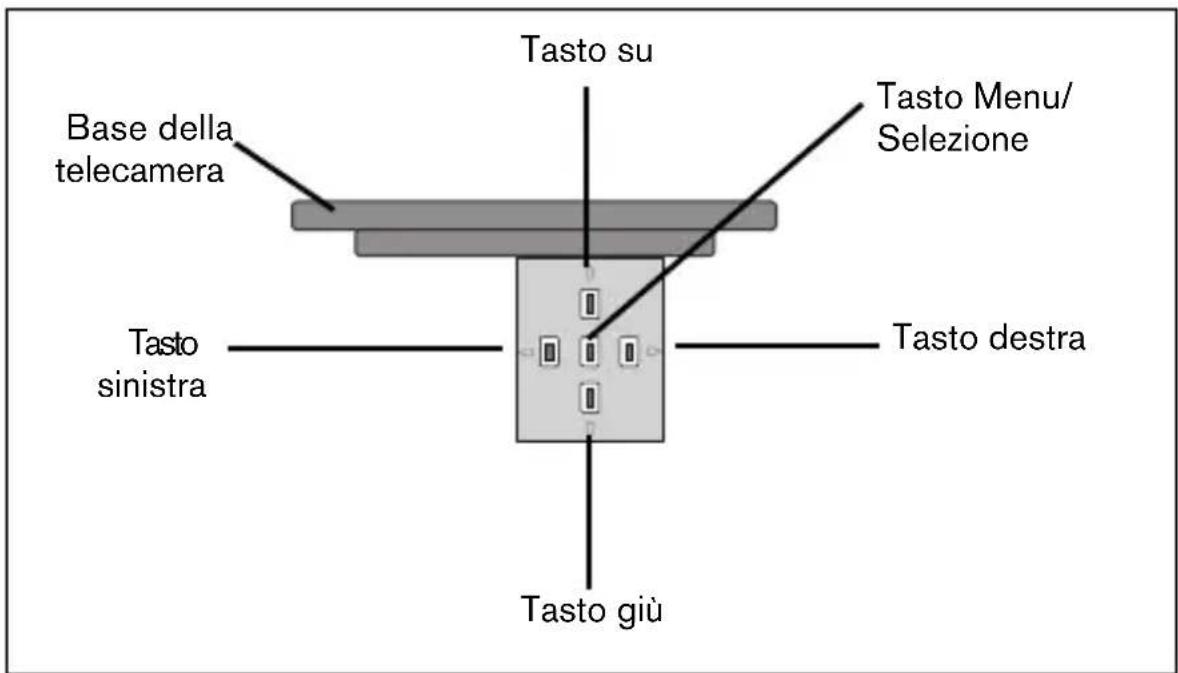

Cinque tasti consentono di navigare nei diversi menu. Per accedere ai

menu, premere il tasto centrale menu/selezione. Il menu principale viene

visualizzato a video (OSD). Usare i tasti freccia per la navigazione.

Quando il collegamento di comunicazione Bilinx™ è attivo, i pulsanti sulla

telecamera sono disabilitati. È possibile impostare Bilinx™ in modo che i

pulsanti della telecamera siano disabilitati anche quando Bilinx™ non sta

attivamente controllando la telecamera. In tal modo si prevengono

eventuali modifiche non autorizzate alle impostazioni della telecamera.FlexiDome

| Manuale di installazione

* Solo per la versione a colori della telecamera.

Restore all?FlexiDome

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Come accedere ai menu

• Premere il pulsante menu/selezione per accedere ai menu e per

spostarsi al menu precedente od a quello successivo.

• Premere e tenere premuto per circa 1,5 secondi il tasto menu/selezione

per accedere al menu Installer.

• Premere i pulsanti freccia su/giù per scorrere il menu verso l'alto o

• Premere i pulsanti freccia sinistra/destra per spostarsi tra le opzioni o le

• All'interno di un menu, premere 2 volte in rapida successione il

tasto menu/selezione per ripristinare i valori predefiniti della voce

• Per chiudere tutti i menu aperti, selezionare Exit e tenere premuto il

tasto menu/selezione finché il menu non viene chiuso.

| Manuale di installazione

* Solo nella versione a colori della telecamera. Se la telecamera a colori è

in modalità monocromatica, tutte le opzioni di menu relative al colore

sono disattivate e pertanto inaccessibili.

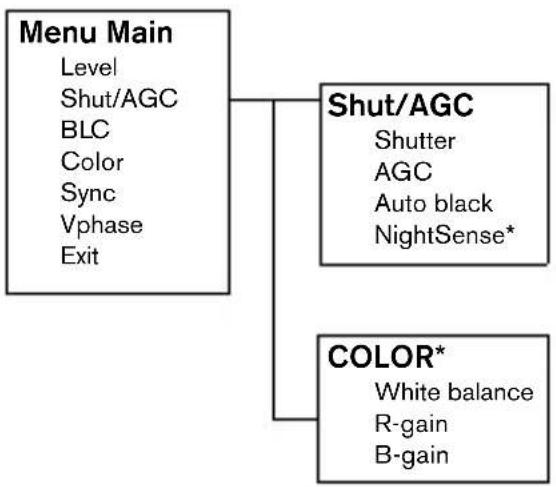

Sottomenu Shutter/AGC Funzione Selezione Descrizione

LEVEL -15 - 0 - +15 Selezionare per regolare il livello dell'uscita video.

SHUT/AGC Vedi sottomenu Selezionare per accedere ai menu Shutter e

Automatic Gain Control.

BLC ON, OFF Se BLC è impostato su ON, il livello del video

viene ottimizzato in base all'area dell'immagine

selezionata. Le zone esterne a quest'area

potrebbero risultare sottoesposte o sovraesposte

(si tratta di una condizione normale).

COLOR* ATW ATB HOLD Vedi sottomenu

Selezionare per accedere al menu di controllo del

SYNC LINE LOCK INTERNAL Selezionare LINE LOCK per un funzionamento

bloccato alla frequenza di alimentazione.

Selezionare INTERNAL per un funzionamento

con sincronizzazione interna (selezionato

automaticamente con l'alimentazione DC).

VPHASE 0, 2, … 358° Consente di regolare l'offset della fase verticale

(in modalità LINE LOCK e con una frequenza di

alimentazione valida rilevata).

EXIT Selezionare per uscire dal menu.

Funzione Selezione Descrizione

SHUTTER AES, FL • AES (otturatore automatico) - regolazione

automatica della velocita ottimale dell'otturatore.

•FL - modalità senza flicker che consente di

evitare interferenze da parte di sorgenti di luce

(solo per ottiche Video Iris e DC Iris).

AGC ON/OFF Controllo guadagno automatico.

Autoblack ON/OFF La funzione Autoblack incrementa

automaticamente la visibilità dei dettagli.FlexiDome

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

* Solo nella versione a colori della telecamera.

Se la funzione NightSense™ è attiva, è possibile che l'immagine risulti

disturbata o presenti delle macchie.

Se la telecamera a colori è in modalità monocromatica, tutte le opzioni di

menu relative al colore sono disattivate e pertanto inaccessibili.

* Solo nella versione a colori della telecamera.

** Occorre modificare il bilanciamento del punto bianco solo in condizioni

AUTO FORCED OFF Nightsense™ estende le prestazioni della

telecamera in condizioni di scarsa illuminazione.

•In modalità AUTO, la telecamera passa

automaticamente in monocromia in condizioni di

scarsa illuminazione.

•In modalità FORCED, la telecamera rimane in

EXIT Selezionare per uscire dal menu.

Funzione Selezione Descrizione

WHITE BALANCE ATW AWB HOLD

•ATW: il bilanciamento automatico del bianco

consente alla telecamera di eseguire regolazioni

costanti del colore per una riproduzione ottimale.

•AWB HOLD: salvataggio delle impostazioni dei

colori, la funzione ATW è disabilitata.

RED gain** -5 - 0 - +5 Bilanciamento predefinito dell'allineamento del

punto bianco (riducendo il rosso si introduce più

BLUE gain** -5 - 0 - +5 Bilanciamento predefinito dell'allineamento del

punto bianco (riducendo il blu si introduce più

EXIT Selezionare per uscire dal menu.FlexiDome

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

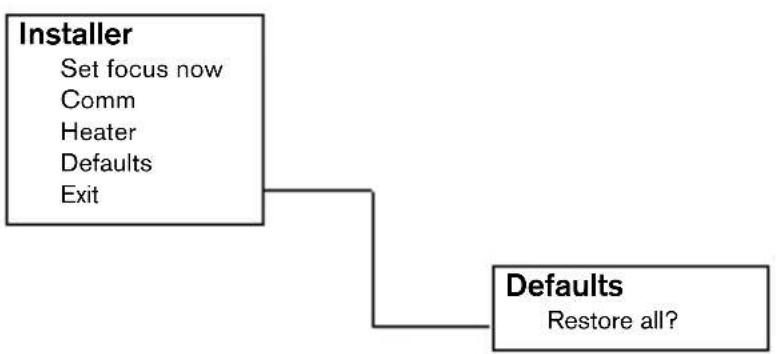

Impostazioni di installazione

Procedura di regolazione degli obiettivi con DC Iris:

1. Sbloccare la vite di blocco della messa a fuoco.

2. Accedere al sottomenu SET BACK FOCUS NOW.

3. Regolare la messa a fuoco come necessario.

4. Stringere la vite di blocco della messa a fuoco.

Comunicazione per il controllo della telecamera

La telecamera include un ricetrasmettitore su coassiale. Se usata con box

interfaccia VP-CFGSFT, la telecamera può essere regolata dall'estremità del

cavo coassiale. È possibile accedere a tutti i menu in remoto ed avere il

controllo totale della telecamera. Con questo tipo di comunicazioni è inoltre

possibile disattivare i pulsanti sulla telecamera. Per evitare di perdere la

comunicazione con una telecamera installata, la selezione Communication

ON/OFF non è disponibile quando si usa il controllo remoto. È possibile

accedere a questa funzione solo tramite i pulsanti sulla telecamera.

Funzione Selezione Descrizione

SET FOCUS NOW Consente di aprire completamente l'iris dell'obiettivo.

Regola la messa a fuoco dell'obiettivo.

COMM ON, OFF Comunicazione Bilinx ON/OFF.

Heater AUTO, OFF Selezionare AUTO per abilitare la funzione del

riscaldatore con controllo termostatico.

Ripristina le impostazioni predefinite per tutte le

EXIT Selezionare per uscire dal menu.

Funzione Selezione Descrizione

ALL DEFAULTS Selezionare per ripristinare le impostazioni predefinite.

Viene visualizzata una schermata di conferma. Attendere

5 secondi per consentire alla telecamera di ottimizzare

l'immagine dopo il ripristino dei valori predefiniti.

EXIT Selezionare per uscire dal menu.FlexiDome

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Caratteristiche tecniche

Standard PAL NTSC CCIR EIA Pixel attivi 752x582 768x492 752x582 768x492

Illuminazione min < 1,0 lux

< 0,4 lux (NightSense attivato)

Risoluzione 540 TVL 570 TVL Tensione

CCD a trasferimento di linea

SNR > 50 dB Uscita video 1 Vpp, 75 Ohm

Sincronizzazione Internal o Line-Lock selezionabile

Shutter AES (da 1/60 (1/50) a 1/100000), senza flicker selezionabile

Auto black On/Off (selezionabile)

AGC AGC On (20 dB) o Off selezionabile

Contour Incremento della nitidezza

BLC Possibilità di attivare/disattivare BLC Bilanciamento

Automatico da 2500 a 9000 K (in modalità AWB hold)

Obiettivo Varifocal integrato con DC Iris

da -30° a 50° C (-50° con la funzione AUTO del riscaldatore

Comandi OSD con operazioni softkeyFlexiDome

| Manuale di installazione

| Manuale di installazione

Bosch Security Systems | 2005-10 | V1.0

Dimensioni con la scatola per il montaggio su

| Manuale di installazione

• VP-CFGSFT Software e box interfaccia per comunicazioni

| Manuale di installazione

| Manuale di installazione

Restore all?FlexiDome

Restore all?FlexiDome
