GEBRUIKSAANWIJZING YAS93 YAMAHA

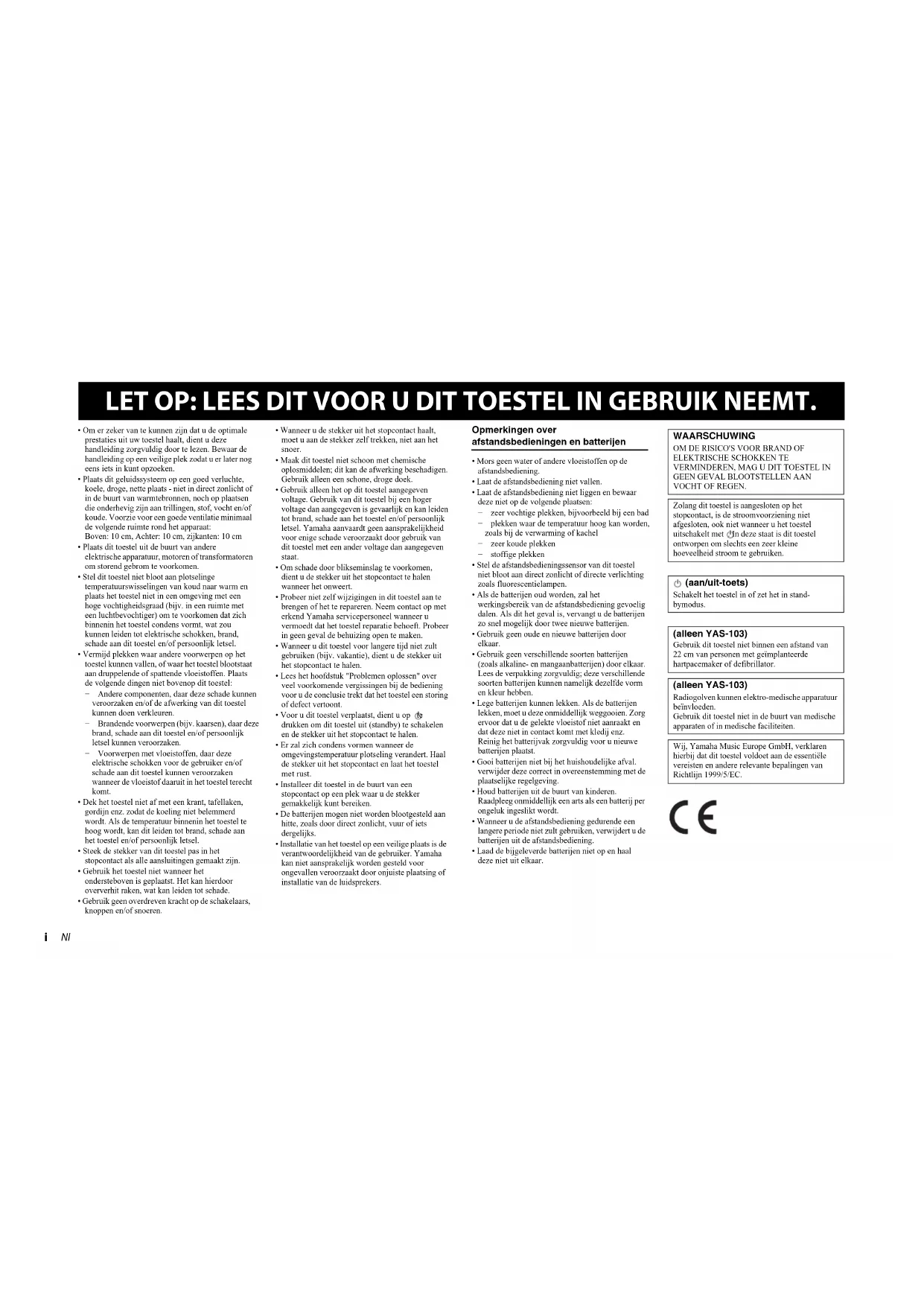

• Om er zeker van te kunnen zijn dat u de optimale prestaties uit uw toestel haalt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding op een veilige plek zodat u er later nog eens iets in kunt opzoeken.
• Plaats dit geluidssysteem op een goed verluchte, koele, droge, nette plaats - niet in direct zonlicht of in de buurt van warmtebronnen, noch op plaatsen die onderhevig zijn aan trillingen, stof, vocht en/of koude. Voorzie voor een goede ventilatie minimaal de volgende ruimte rond het apparaat:
  Boven: 10 cm, Achter: 10 cm, zijkanten: 10 cm
• Plaats dit toestel uit de buurt van andere elektrische apparatuur, motoren of transformator om storend gebrom te voorkomen.
• Stel dit toestel niet blout aan plotselinge temperatuurswisselingen van koud naar warm en plaats het toestel niet in een omgeving met een hoge vochtigheidsgraad (bijv. in een ruimte met een luchtbevochtiger) om te voorkomen dat zich binnenin het toestel condens vormt, wat zou kunnen leiden tot elektrische schokken, brand, schade aan dit toestel en/of persoonlijk letsel.
• Vermijd plekken waar andere voorwerpen op het toestel kunnen vallen, of waar het toestel blootstaat aan druppelende of spattende vlocistoffen. Plaats de volgende dingen niet bovenop dit toestel:

- Andere componenten, daar deze schade kunnen veroorzaken en/of de afwerking van dit toestel kunnen doen verkleuren.

Brandende voorwerpen (bijv. kaarsen), daar deze brand, schade aan dit toestel en/of persoonlijk letsel kunnen veroorzaken.

Voorwerpen met vloeistoffen, daar deze elektrische schokken voor de gebruiker en/of schade aan dit toestel kunnen veroorzaken wanneer de vloeistof daaruit in het toestel terecht komt.

• Dek het toestel niet af met een krant, tafellaken, gordijn enz. zodat de koeling niet belemmerd wordt. Als de temperatuur binnenin het toestel te hoog wordt, kan dit leiden tot brand, schadc aan het toestel en/of persoonlijk letsel.
• Steek de stekker van dit toestel pas in het stopcontact als alle aansluitingen gemaakt zijn.
• Gebruik het toestel niet wanneer het ondersteboven is geplaatst. Het kan hierdoor oververhit raken, wat kan leiden tot schade.

• Gebruik geen overdreven kracht op de schakelaars, knoppen en/of snoeren.

• Wanneer u de stekker uit het stopcontact haalt, moet u aan de stekker zelf trekken, niet aan het snoer.

• Maak dit toestel niet schoon met chemische oplosmiddelen; dit kan de afwerking beschadigen.
  Gebruik alleen een schone, droge doek.
• Gebruik alleen het op dit toestel aangegeven voltage. Gebruik van dit toestel bij een hoger voltage dan aangegeven is gevaarlijk en kan leiden tot brand, schade aan het toestel en/of persoonlijk letsel. Yamaha aanvaardt geen aansprakelijkheid voor enige schade veroor/aakt door gebruik van dit toestel met een ander voltage dan aangegeven staat.
• Om schade door blikseminslag te voorkomen, dient u de stekker uit het stopcontact te halen wanneer het onweert.
• Probeer niet zelf wijzigingen in dit toestel aan te brengen of het te repareren. Neem contact op met erkend Yamaha servicepersoneel wanneer u vermoedt dat het toestel reparatie behoeft. Probeer in geen geval de behuizing open te maken.
• Wanneer u dit toestel voor langere tijd niet zult gebruiken (bijv. vakantic), dient u de stekker uit het stopcontact te halen.
• Lees het hoofdstuk "Problemen oplossen" over veel voorkomende vergissingen bij de bediening voor u de conclusie trekt dat het toestel een storing of defect vertoont.
• Voor u dit toestel verplaatst, dient u op te drukken om dit toestel uit (standby) te schakelen en de stekker uit het stopcontact te halen.
• Er zal zich condens vormen wanneer de omgevingstemperatuur plotseling verandert. Haal de stekker uit het stopcontact en laat het toestel met rust.
• Installeer dit toestel in de buurt van een stopcontact op een plek waar u de stekker gemakkelijk kunt bereiken.
• De batterijen mogen niet worden blootgesteld aan hitte, zoals door direct zonlicht, vuur of iets dergelijks.
• Installatie van het toestel op een veilige plaats is de verantwoordelijkheid van de gebruiker. Yamaha kan niet aansprakelijk worden gesteld voor ongevallen veroorzaakt door onjuiste plaatsing of installatie van de luidsprekers.

Opmerkingen over

afstandsbedieningen en batterijen

• Mors geen water of andere vloeistoffen op de afstandsbediening.
• Laat de afstandshediening niet vallen.
• Laat de afstandsbediening niet liggen en bewaar deze niet op de volgende plaatsen:
• zeer vochtige plekken, bijvoorbeeld bij een bad
• plekken waar de temperatuur hoog kan worden, zoals bij de verwarming of kachel
• zeer koude plekken
• stoffige plekken
• Stel de afstandsbedieningssensor van dit toestel niet bloot aan direct zonlicht of directe verlichting zoals fluorescenticlampen.
• Als de batterijen oud worden, zal het werkingsbereik van de afstandsbediening gevoelig dalen. Als dit het geval is, vervangt u de batterijen zo snel mogelijk door twee nieuwe batterijen.
• Gebruik geen oude en nieuwe batterijen door elkaar.
• Gebruik geen verschillende soorten batterijen (zoals alkaline- en mangaanbatterijen) door elkaar. Lees de verpakking zorgvuldig; deze verschillende soorten batterijen kunnen namelijk dezelfde vorm en kleur hebben.
• Lege batterijen kunnen lekken. Als de batterijen lekken, moet u deze onmiddellijk weggooien. Zorg ervoor dat u de gelekte vloeistof niet aanraakt en dat deze niet in contact komt met kledij enz. Reinig het batterijvak zorgvuldig voor u nieuwe batterijen plaatst.
• Guoi batterijen niet bij het huishoudelijke afval. verwijder deze correct in overeenstemming met de plaatselijke regelgeving.
• Houd batterijen uit de buurt van kinderen. Raadpleeg onmiddellijk een arts als een batterij per ongeluk ingeslikt wordt.
• Wanneer u de afstandsbediening gedurende een langere periode niet zult gebruiken, verwijdert u de batterijen uit de afstandsbediening.
• Laad de bijgeleverde batterijen niet op en haal deze niet uit elkaar.

WAARSCHUWING

OM DE RISICO'S VOOR BRAND OF ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG U DIT TOESTEL IN GEEN GEVAL BLOOTSTELLEN AAN VOCHT OF REGEN.

Zolang dit toestel is aangesloten op het stopcontact, is de stroomvoorziening niet afgesloten, ook niet wanneer u het toestel uitschakelt met. In deze staat is dit toestel ontworpen om slechts een zeer kleine hoeveelheid stroom te gebruiken.

(aan/ult-toets)

Schakelt het toestel in of zet het in standbymodus.

(alleen YAS-103)

Gebruik dit toestel niet binnen een afstand van 22 cm van personen met geïmplanteerde hartpacemaker of defibrillator.

(alleen YAS-103)

Radiogolven kunnen elektro-medische apparatuur beïnvloeden. Gebruik dit toestel niet in de buurt van medische apparaten of in medische faciliteiten.

Wij, Yamaha Music Europe GmbH, verklaren hierbij dat dit toestel voldoet aan de essentiële vereisten en andere relevante bepalingen van Richtlijn 1999/5/F.C.

Inhoudsopgave

Bijgeleverde items.... 2

Functies 3

Veelgestelde vragen.... 3

Namen en functies van onderdelen (soundbar)...... 4

Installatie....5

Aansluitingen....6

Analoge aansluiting van een extern apparaat (spelconsole)....7

Digitale aansluiting van een extern apparaat ....7

Bewerkingen 8

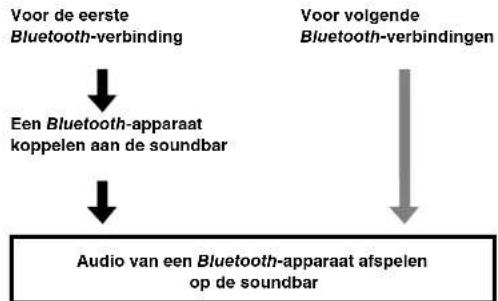

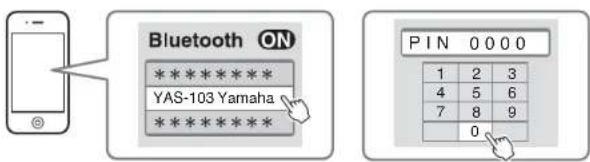

Luisteren naar het geluid van een Bluetooth-apparaat

(alleen YAS-103).... 10

Instellingen 12

De soundbar programmeren met de afstandsbediening van de tv (leerfunctie afstandsbediening tv) 12

Het signaal van de tv-afstandsbediening doorheen de soundbar verzenden (repeaterfunctie van de afstandsbediening van de tv)....14

De functie voor automatische stand-by instellen.... 14 De soundbar initialiseren.... 14

Problemen oplossen.... 15

Info over deze gebruiksaanwijzing

- De afbeeldingen die in deze handleiding gebruikt worden, zijn van de YAS-103. De instructies gelden zowel voor de YAS-103 als voor de YAS-93, behalve waar dit anders aangegeven is (bijv. *alleen YAS-103").

Aanduidingen die worden gebruikt in deze handleiding OPMERKING

Dit wijst op voorzorgsmaatregelen bij het gebruik van het product en op functiebeperkingen.

TIP

Dit wijst op aanvullende uitleg voor een beter gebruik.

U kunt een PDF-versie van deze handleiding downloaden van de website. http://download.yamaha.com/

Bijgeleverde items

Controleer of u de volgende items hebt ontvangen.

Installatiesjabloon
* Gebruiken bij het bevestigen van de soundbar aan een muur

Afstandhouder × 2
* Gebruiken bij het bevestigen van de soundbar aan een muur

Functions

Geniet van een krachtig en realistisch geluid van de soundbar met ingebouwde subwoofer, die u gemakkelijk kunt installeren en verbinden met een tv en andere apparaten.

Geniet van 7.1-kanaalssurroundgeluid dat zorgt voor een breed en diep geluidsbeeld. Op die manier krijgt de luisteraar het gevoel dat er niet alleen links en rechts luidsprekers geplaatst zijn, maar ook achteraan (p.9).

• Gesofisticeerde geluidstechnologie

Geniet tijdens de surroundweergave van krachtige basgeluiden met de eigen basboosttechnologie van Yamaha.

- Bluetooth®-verbinding (alleen YAS-103)

U kunt eenvoudig inhoud op een Bluetooth-smartphone, -tablet of -computer afspelen (p.10).

Met de Compressed Music Enhancer kunt u genieten van diepe en frisse klanken die nauw aanleunen bij het origineel. Daarnaast kunt u de soundbar eenvoudig bedienen met de hiervoor bestemde bedieningsapp "HOME THEATER CONTROLLER".

• Leerfunctie afstandsbediening tv

Bedien de soundbar met de afstandsbediening van de tv (p.12).

- Repeaterfunctie afstandsbediening tv

Hiermee kan het signaal van de tv-afstandsbediening doorheen de soundbar passeren. Als de geïnstalleerde soundbar de afstandsbedieningssensor van de tv blokkeert, zal de afstandsbediening van de tv niet werken. Met deze functie kunt u dit probleem handig oplossen (p.14).

- Clear voice

Maakt stemmen (zoals dialogen en verhalen) helder (p.9).

• UniVolume UniVolume

Bewaart een consistent volume tussen kanalen, programma's, reclame en geluidsbronnen (p.9).

Veelgestelde vragen

Hieronder vindt u meer informatie over populaire functies en veelgestelde vragen over de soundbar.

V1 Kan ik de soundbar bedienen met de afstandsbediening van de tv? Het is niet handig om telkens te moeten wisselen tussen de afstandsbediening van de tv en van de soundbar.
A1 Ja. U kunt de soundbar bedienen met de afstandsbediening van uw tv door gebruik te maken van de "Leerfunctie afstandsbediening tv" (p.12). Deze functie is alleen beschikbaar voor IR-afstandsbedieningen (infrarood). Controleer welk type afstandsbediening geleverd is bij uw tv.
V2 De afstandsbediening van de tv werkt niet meer na het installeren van de soundbar voor de tv.
A2 De soundbar kan de signalen van de tv-afstandsbediening doorsturen via de functie "Repeater afstandsbediening tv" (p.14). Deze functie is alleen beschikbaar voor IR-afstandsbedieningen (infrarood). Controleer welk type afstandsbediening geleverd is bij uw tv.
V3 Kan ik ervoor zorgen dat stemmen duidelijker hoorbaar zijn?
A3 Ja. U kunt dialogen in films, nieuwsberichten, sportprogramma's enz. duidelijker maken met de functie "Clear voice" (p.9).
V4 Hoe sluit ik de soundbar aan als de tv geen optische uitgang heeft?
A4 Als de tv analoge audiouitgangen heeft (rode en witte aansluitingen), verbindt u deze via een RCA-stereokabel met de ANALOG-ingang van de soundbar (p.7). Selecteer in dat geval ANALOG als ingangsbron voor de soundbar (p.8).
Q5 Kan ik instellen dat de soundbar automatisch uitgeschakeld wordt wanneer ik deze niet gebruik?
A5 Ja. Met de functie voor automatische stand-by kan de soundbar automatisch uitgeschakeld worden wanneer deze niet gebruikt wordt (p.14).

Namen en functies van onderdelen (soundbar)

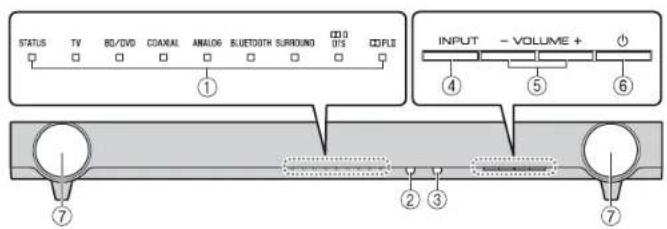

Soundbar (voorpaneel)

STATUS TV 80/DVD COAXAL ANALOG BLUETOUR SURROUND ODD OFS CDFUS ① INPUT - VOLUME + ④ ⑤ ⑥ ⑦ ② ③ ⑦

①Indicators

Geef de status van de soundbar aan. De indicators worden automatisch gedimd als er geen bewerkingen worden uitgevoerd gedurende 5 seconden. Zie "Bewerkingen" (p.8 tot 9) voor de belangrijkste functies van de indicators.

② Afstandsbedieningssensor

Ontvangt infraroodsignalen van de afstandsbediening van de soundbar (p.8).

③Afstandsbedieningssensor van de tv

Ontvangt infraroodsignalen van de afstandsbediening van de tv wanneer de repeaterfunctie van de afstandsbediening is ingeschakeld (p.14).

④INPUT-toets

Selecteert een signaalbron die moet worden afgespeeld.

⑤VOLUME (+/-)-toetsen

Hiermee past u het volume aan (p.8).

⑥ (aan/uit)-toets

Hiermee zet u de soundbar aan/uit (stand-by) (p.9).

TIP

- De soundbar kan automatisch uitgeschakeld worden wanneer de functie voor automatische stand-by ingeschakeld is (p.14).

⑦Luldsprekers

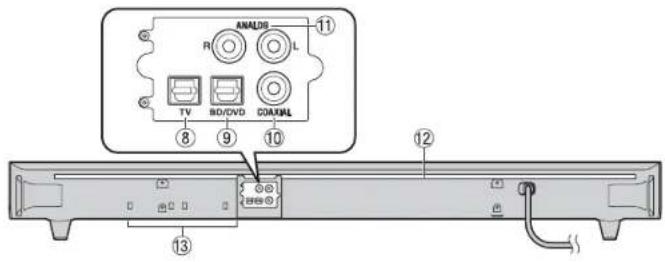

Soundbar (achterpaneel)

ANALDIE R L TV BD/CVD CDAXIAL ⑧ ⑨ ⑩ ⑫ ⑬ ⑬

⑧TV-ingang

Voor het aansluiten op een tv via een optische kabel (p.6).

⑨BD/DVD-Ingang

Voor het aansluiten op een weergaveapparaat, zoals een Blu-ray Disc-speler (BD) via een optische kabel.

⑩COAXIAL-ingang

Voor het aansluiten van een extern apparaat via een digitale coaxkabel (p.7).

⑪ANALOG-ingangen

Voor het aansluiten van extern apparaat via een RCA-stereokabel (p.7).

⑫IR-flitser voor de repeaterfunctie van de afstandsbediening van de tv Draagt afstandsbedieningssignalen van de tv die ontvangen worden van de sensor van de afstandsbediening over naar de tv (p.14).

⑬ Dubbele ingebouwde subwoofers

De ingebouwde subwoofers bevinden zich in het onderste gedeelte van de soundbar.

Installatie

Plaats de soundbar op een plat oppervlak, zoals op de bovenkant van een tv-behuizing.

• Plaats de soundbar nooit op/onder andere apparaten in een stapel zoals een BD-speler. Dit kan een defect veroorzaken door de trillingen.
• Raak de roosters (stoffen onderdelen) aan de voorkant van de soundbar niet aan.
• De soundbar bevat akoestische suspensieluidprekers. Plaats geen magnetisch gevoelige zaken (hardeschijfstation enz.) in de buurt van de soundbar.
• Afhankelijk van uw installatieomgeving, kan het beter zijn de soundbar een externe apparaten (zoals een tv) onderling aan te sluiten voordat u de soundbar installeert.
• Plaats de soundbar niet in een straal van 50 mm van de tv. De wandbevestigingsbeugels op het achterpaneel kunnen als nodig worden verwijderd.

De standaarden verwijderen

Wanneer de soundbar het zicht van het onderste deel van het tv-scherm of de afstandsbediening van de tv blokkeert, verwijdert u de standaarden (18 mm) van de soundbar om de hoogte ervan aan te passen.

TIP

- Gebruik de repeaterfunctie van de afstandsbediening van de tv (p.14) om de afstandsbedieningssignalen van de tv over te dragen via de soundbar.

- Bewaar de standaarden en schroeven op een veilige plek zodat u ze later opnieuw kunt gebruiken.

De soundbar aan een muur bevestigen

• Bij installatie van de soundbar aan een muur moet al het installatiewerk worden uitgevoerd door een bevoegde installateur of dealer. De klant mag nooit proberen het installatiewerk zelf uit le voeren. Een onjuiste of gebrekkige installatie kan ervoor zorgen dat de soundbar valt, met letseles als gevolg.
• Bevestig de soundbar niet aan een muur die uit zacht materiaal bestaat, zoals pleisterkalk of fineerhout. Hierdoor kan de soundbar vallen.
  • Zorg dat u in de handel verkrijgbare schroeven gebruikt die het gewicht van de installatie kunnen ondersteunen (opgegeven in stap 2 aan de rechterkant). Als u in plaats van de vermelde schroeven krammen, korte schroeven, spijkers en dubbelzijdige tape gebruikt, kan de soundbar vallen.

Bevestiging aan de muur

1 Bevestig de installatiesjabloon op een muur en duid de schroefgaten aan.

Kleelfband of duimspijkers Installatiesjabloon (bijgeleverd) Schroefgaten

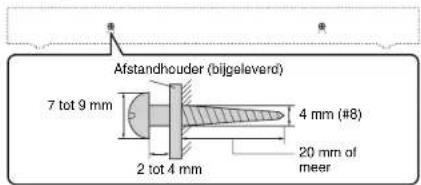

2 Verwijder het InstallatiesJabloon van de muur en breng in de handel verkrijgbare schroeven en de bijgeleverde afstandhouders (zoals hieronder weergegeven) aan op de punten die gemarkeerd zijn op de muur.

Afstandhouder (bijgeleverd) 7 tot 9 mm 2 tot 4 mm 4 mm (#8) 20 mm of meer

3 Hang de soundbar aan de schroeven.

Montagegaten op de achterkant van de soundbar

Let op

• Bevestig de kabels op een plaats waar ze niet kunnen loskomen. Als uw voet of hand per ongeluk achter een losse kabel blijft hangen, kan de soundbar vallen.
• Controleer na de installatie of de soundbar goed is vaslgemaakt. Yamaha kan niet aansprakelijk worden gesteld voor ongevallen ten gevolge van een gebrekkige installatie.

Aansluitingen

Aansluiten op een tv (of ander randapparaat).

LET OP

• Steek het netsnoer van de soundbar niet in het stopcontact voordat u de aansluitingen uitvoert.
• Oelen geen overmalige druk uit bij het invoeren van de kabelstekker. Dit kan schade veroorzaken aan de kabelstekker of het stopcontact.

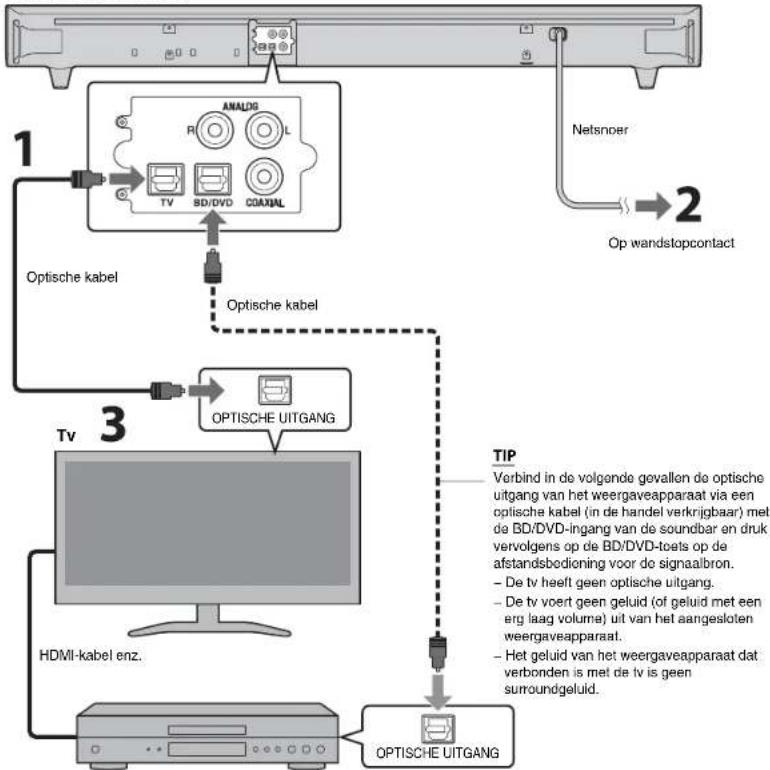

1 Sluit de tv en soundbar aan met de optische kabel (bijgeleverd).

Verwijder de kap van de optische kabel en controleer de richting van de stekker.

2 Steek het netsnoer van de soundbar in een stopcontact.

3 Stel de tv als volgt in.

• Stel het volume van de tv in op het minimum.
• Schakel de weergave van de ingebouwde tv-luidsprekers (indien beschikbaar) uit.

TIP

• Als een instelling voor het uitschakelen van de luidsprekeruitgang niet beschikbaar is op uw tv, kunt u deze uitschakelen door de hoofdtelefoon aan te sluiten op de hoofdtelefoonaansluiting op de tv. Raadpleeg de handleidingen van de tv voor meer informatie.
• De TV-, BD/DVD- en COAXIAL-ingangen ondersteunen de volgende audiosignalen.
• PCM (2 kanalen)
• Dolby Digital (max. 5.1 kanalen)
• DTS Digital Surround (max. 5.1 kanalen)

Soundbar (achterzijde)

Weergaveapparaat (zoals een BD-speler) Settopbox

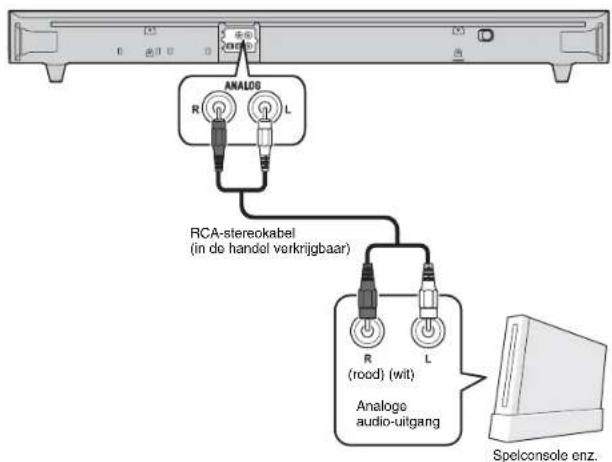

Analoge aansluiting van een extern apparaat (spelconsole)

U kunt een extern apparaat, zoals een spelconsole of een tv zonder optische uitgang, aansluiten via de ANALOG-ingangen van de soundbar.

ANALOG R L RCA-stereokabel (in de handel verkrijgbaar) (rood) (wit) Analogo audio-uitgang Spelconsole enz.

OPMERKING

• Zorg ervoor dat de linker- (L) en rechterkanalen (R) correct zijn verbonden.
• Selecteer de ANALOG-toets op de afstandsbediening voor de signaalbron.

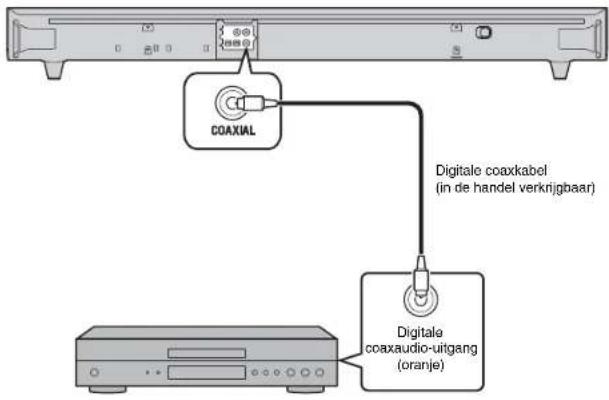

Digitale aansluiting van een extern apparaat

U kunt een extern apparaat dat een digitale coaxaudio-uitgang heeft, zoals een DVD-speler, aansluiten op de COAXIAL-ingang van de soundbar.

COAXIAL Digitale coaxkabel (in de handel verkrijgbaar) Digitale coaxaudio-uitgang (Orange)

OPMERKING

- Druk op de COAXIAL-toets op de afstandsbediening voor de signaalbron.

Bewerkingen

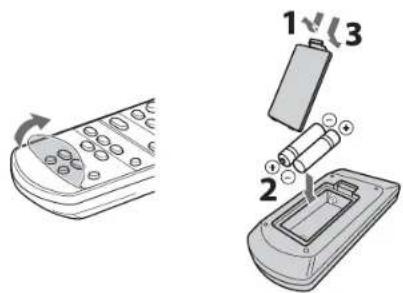

De afstandsbediening voorbereiden

Trek vóór gebruik de beschermfolie af.

Werkingsbereik van de afstandsbediening

Blijf binnen het hieronder afgebeelde werkingsbereik.

Afstandsbedieningssensor 30° 30° Binnen 6 m

Indicators

De indicatoren op het voorpaneel knipperen of lichten op om de bewerking en status van de instelling aan te geven.

Selecteer een signaalbron die moet worden afgespeeld. TV ....Tv-audio

BD/DVD ...... Audio van een apparaat dat is aangesloten op de BD/DVD-ingang

COAXIAL...... Audio van een apparaat dat is aangesloten op de COAXIAL-ingang

ANALOG...... Audio van een apparaat dat is aangesloten op de ANALOG-ingang

BLUETOOTH (alleen YAS-103)

Audio van een apparaat dat via Bluetooth is verbonden

De indicator voor de geselecteerde signaalbron licht op. (Voorbeeld: als TV is geselecteerd)

TV BD/EVD COAXIAL ANALOG BLUETOOTH

TIP

• Om audio weer te geven van het weergaveapparaat dat is aangesloten op de tv of om video's te bekijken vanaf het weergaveapparaat, stelt u de signaalbron van de tv in op het weergaveapparaat.
• Meer informatie over Bluetooth-verbindingen vindt u bij "Luisteren naar het geluid van een Bluetooth-apparaat (alleen YAS-103)* (p.10).

SUBWOOFER-toetsen (+/-)

Pas het volume van de subwoofer aan.

□ □ □ □ ■ □ □ □ □

Volume lager (−) Volume hoger (+)

VOLUME-toetsen (+/-)

Pas het volume van de soundbar aan.

☀️ ☉️ ☉️ ☉️ ☐ ☐ ☐

Volume lager (−) Volume hoger (+)

1

Signaalzender van afstandsbediening

Verzendt infraroodsignalen.

YAMAHA TV BO/DVD COAXIAL ANALOS BLUETOOTH BLUETOOTH STANDBY SURROUND STEREO CLEAR UNI AUDIO VOICE VOLUME DELAY SUBWOOFER VOLUME - - MUTE LEARN REPEATER TV REMOTE CONTROL 3 4 5 7 6 * op de toetsen BLUETOOTH STANDBY, AUDIO DELAY, LEARN en REPEATER moet u 3 seconden blijven drukken.

LEARN-toets ^*

Stelt de soundbar in op de leermodus van de afstandsbediening van de tv (p.12).

REPEATER-toets ^

Schakelt de repeaterfunctie van de afstandsbediening van de tv in/uit (p.14).

3

(aan/uit)-toets

Hiermee zet u de soundbar aan/uit (stand-by).

STATUS Groen (ingeschakeld)

STATUS Rood (Bluetooth stand-by)

STATUS Uit (uitgeschakeld)

BLUETOOTH STANDBY-toets ^* (alleen YAS-103)

Schakelt de stand-bymodus van Bluetooth in en uit. (p.11).

5

SURROUND- en STEREO-toetsen

Schakelt tussen surround- en stereoweergave (2 kanalen). Wanneer surroundweergave is geselecteerd, kunt u genieten van een realistisch geluidseffect met de exclusieve AIR SURROUND XTREME van Yamaha.

SURROUND

SURROUND Licht op (surroundweergave)

STEREO

SURROUND Uit (stereoweergave)

TIP

- Wanneer 2-kanaalsstereosignalen worden afgespeeld in surround, licht de BIII-indicator op.

PLII Licht op (Dolby Pro Logic II)

6

MUTE-toets

Dempt de audioweergave. Druk nogmaals op de toets om het dempen ongedaan te maken.

Knipperen (bij dempen)

4

CLEAR VOICE-toets

Schakelt de Clear voice-functie in/uit. Wanneer deze functie is ingeschakeld, kunt u genieten van heldere stemgeluiden tijdens het bekijken van films, tv-series, nieuwsprogramma's of sportprogramma's.

UNIVOLUME-toets

Schakelt de UniVolume-functie in/uit. Wanneer deze functie is ingeschakeld, wordt een consistent volume bewaard tussen kanalen, programma's, reclame en geluidsbronnen.

3 keer knipperen (ingeschakeld), een keer knipperen (uitgeschakeld)

TIP

- De UniVolume-functie wordt automatisch uitgeschakeld wanneer BLUETOOTH geselecteerd is als signaalbron.

AUDIO DELAY-toets ^*

Past de audiovertraging aan om het geluid te synchroniseren met de video wanneer het videobeeld op de tv vertraagd lijkt ten opzichte van het geluid. Volg de procedure hieronder om de audiovertraging aan te passen.

1 Houd AUDIO DELAY langer dan 3 seconden Ingedrukt. De indicator uiterst links knippert.

2 Druk op SUBWOOFER (+/-) om de audiovertraging aan te passen.

Kleinere vertraging (−) Grotere vertraging (+)

3 Druk op AUDIO DELAY om de aanpassing te voltooien.

TIP

- De aanpassing wordt automatisch beeindigd als er geen bewerkingen worden uitgevoerd gedurende 20 seconden.

Decoder-aanduiding

De soundbar ondersteunt de volgende audiosignalen. U kunt het type van het ontvangen audiosignaal controleren aan de hand van de kleur van de indicator.

Luisteren naar het geluid van een Bluetooth-apparaat (alleen YAS-103)

U kunt luisteren naar het draadloze geluid van een Bluetooth-apparaat, zoals een smartphone of een digitale muziekspeler. Meer informatie vindt u in de handleiding van het Bluetooth-apparaat.

Bluetooth-apparaton

Voer de volgende stappen uit op het Bluetooth-apparaat om een verbinding tot stand te brengen.

Een Bluetooth-apparaat koppelen aan de soundbar

Als u een Bluetooth-apparaat voor het eerst aansluit, moeten het apparaat en de soundbar worden "gekoppeld". Elk gebruikt Bluetooth-apparaat moet gekoppeld worden.

Zodra de "koppeling" is voltooid, worden volgende aansluitingen automatisch uitgevoerd.

1 Druk op de BLUETOOTH-toets op de afstandsbediening van de soundbar om Bluetooth als signaalbron te kiezen.

De BLUETOOTH-indicator op het voorpaneel licht groen op.

BLUETOOTH ■ Licht op

2 Schakel het te koppelen Bluetooth-compatibel apparaat in en voer de koppeling uit.

De bewerking varieert afhankelijk van het apparaat. Raadpleeg de handleiding van het apparaat.

3 Selecteer "YAS-103 Yamaha" in de lijst met Bluetooth-apparaten op het apparaat.

Als een pincode wordt gevraagd, voert u het nummer "0000" in.

Bluetooth ON ************************** YAS-103 Yamaha ************************** PIN 0000 1 2 3 4 5 6 7 8 9 0

Als het koppelen voltooid is ⚙f als een voltooiingsbericht verschijnt.

OPMERKING

• Koppel het Bluetooth-apparaat en de soundbar aan elkaar wanneer deze zich binnen 10 meter van elkaar bevinden.
• Maximaal acht Bluetooth-apparaten kunnen aan de soundbar worden gekoppeld. Als een negende apparaat wordt gekoppeld, wordt de informatie van de oudste koppeling gewist.
• Als de koppelinginformatie voor een apparaat wordt gewist en u dat apparaat opnieuw wilt gebruiken, dan moet u het apparaat opnieuw koppelen.
• Als een Bluetooth-apparaat al aan de soundbar is gekoppeld, verbreek dan de Bluetooth-verbinding en voer de koppeling uit met het nieuwe apparaat.
• Raadpleeg 'Problemen oplossen' (p.15) voor het oplossen van problemen met de Bluetooth-verbinding.

Audio van een Bluetooth-apparaat afspelen op de soundbar

1 Druk terwijl de soundbar ingeschakeld is op de BLUETOOTH-toets op de afstandsbedlening van de soundbar om Bluetooth als signaalbron te kiezen.

De BLUETOOTH-indicator op het voorpaneel licht groen op.

2 Schakel het Bluetooth-apparaat in.

Als de Bluetooth-verbinding correct tot stand is gekomen, knippert de BLUETOOTH-indicator van de soundbar 3 keer.

3 Een nummer op het apparaat afspelen.

OPMERKING

• Verbind het apparaat en de soundbar via Bluetooth met elkaar wanneer deze zich binnen 10 meter van elkaar bevinden.
• Het is mogelijk nodig om "YAS-103 Yamaha" in de lijst met Bluetooth-apparaten opnieuw te selecteren, mocht er zich een verbindingsprobleem voordoen. U moet mogelijk de uitvoerinstelling wijzigen om audio naar de soundbar uit te voeren, afhankelijk van het Bluetooth-apparaat dat u gebruikt.
• Pas het volumeniveau van het Bluetooth-apparaat als nodig aan.
• Als een Bluetooth-apparaat al mel de soundbar is gekoppeld, verbreekt u de Bluetooth-verbinding en maakt u verbinding met het nieuwe apparaat.

De Bluetooth-verbinding verbreken

De Bluetooth-verbinding wordt in de volgende gevallen verbroken. Wanneer de Bluetooth-verbinding wordt verbroken, knippert de BLUETOOTH-indicator eenmaal.

• Het Bluetooth-compatibele apparaat wordt uitgeschakeld.
• De BLUETOOTH-toets op de afstandsbediening van de soundbar wordt langer dan 3 seconden ingedrukt.
• De soundbar is uitgeschakeld.

De stand-bymodus van Bluetooth gebruiken

Met de stand-bymodus van Bluetooth kunt u de soundbar automatisch inschakelen (of uitschakelen), die vergrendeld is door de bewerking van het Bluetooth-apparaat.

Instellen

Houd de BLUETOOTH STANDBY-toets op de afstandsbediening van de soundbar langer dan 3 seconden ingedrukt wanneer de soundbar is ingeschakeld.

Door de BLUETOOTH STANDBY-toets 3 seconden ingedrukt te houden, schakelt de modus tussen ingeschakeld en uitgeschakeld.

Wanneer de stand-bymodus van Bluetooth is ingeschakeld en de soundbar is uitgeschakeld, licht de STATUS-indicator rood op.

Functies beschikbaar op Bluetooth-apparaten met de stand-bymodus van Bluetooth ingeschakeld

De vergrendelfunctie Inschakelen (wanneer de soundbar is uitgeschakeld) Wanneer op het apparaat een Bluetooth-verbinding tot stand is gekomen, wordt de soundbar ingeschakeld en is hij klaar om geluid van het apparaat af te spelen.

De vergrendelfunctie uitschakelen (wanneer de soundbar is ingeschakeld) De soundbar wordt uitgeschakeld wanneer een Bluetooth-verbinding op een Bluetooth-apparaat wordt verbroken. (Alleen wanneer BLUETOOTH als signaalbron is geselecteerd.)

De toepassing HOME THEATER CONTROLLER gebruiken

Door de specifieke gratis toepassing "HOME THEATER CONTROLLER" op een Bluetooth-apparaat zoals een smartphone te installeren, kunt u met het Bluetooth-apparaat diverse bewerkingen gemakkelijk uitvoeren. (Instellingitems: basiswerking, geluidsveld, geluidsaanpassingen)

Meer informatie over "HOME THEATER CONTROLLER" vindt u in de productinformatie op onze website.

Instellingen

De soundbar programmeren met de afstandsbediening van de tv (leerfunctie afstandsbediening tv)

Als u de soundbar geprogrammeerd hebt, kunt u de afstandsbediening van uw tv gebruiken voor functies zoals het gelijktijdig in-/uitschakelen van de tv en de soundbar, het volume van de soundbar verhogen/verlagen en de soundbar dempen.

OPMERKING

• Deze functie is alleen beschikbaar wanneer de afstandsbediening van uw tv IR-signalen (infrarood) gebruikt.
• Een RF-afstandsbediening (radiofrequentie) zal niet werken.
• Als u de afstandsbediening van een kabel- of satellietsettopbox wilt gebruiken om de soundbar te bedienen, gebruikt u de originele IR-afstandsbediening (infrarood) van uw tv om de soundbar te programmeren en gebruikt u vervolgens de afstandsbediening van de settopbox voor de bediening.
• Als het geluid van de tv ook gewijzigd wordt wanneer u het volume van de soundbar aanpast, zet u het volume van de tv op de laagste stand of schakelt u de luidsprekeruitvoer uit.

1 Schakel de tv uit.
2 Schakel de soundbar uit.
3 Houd de LEARN-toets op de afstandsbediening van de soundbar langer dan 3 seconden ingedrukt om de soundbar in te stellen in de leermodus.

Wanneer de soundbar in de leermodus is, knipperen de indicators op het voorpaneel zoals hieronder weergegeven.

OPMERKING

• Bij stappen 4 tot 7 hebt u alleen de afstandsbediening van de tv en de toetsen op het voorpaneel van de soundbar nodig. De afstandsbediening van de soundbar hebt u niet nodig.

- Als de soundbar al aangeleerde functies heeft, gaat de volgende indicator branden. Dempen: BD/DVD

Volume (-): COAXIAL

Volume (+): ANALOG

Aan/uit: BLUETOOTH

4 Leer de soundbar de code voor "dempen" van de afstandsbediening van de tv.

4-1 Druk op INPUT op het voorpaneel van de soundbar.

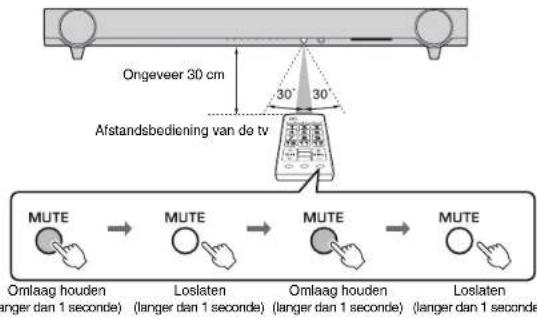

4-2 Wijs met de afstandsbediening van de tv naar de afstandsbedieningssensor en druk twee of drie keer gedurende langer dan 1 seconde op de dempen-toets.

Ongeveer 30 cm 30° 30° Afstandsbediening van de tv MUTE → MUTE → MUTE → MUTE Omlaag houden (langer dan 1 seconde) Loslaten (langer dan 1 seconde) Omlaag houden (langer dan 1 seconde) Loslaten (langer dan 1 seconde)

Resultaat	Pieptoon/zoemer	Indicators
Het aanleren is gelukt	Eén keer
Het aanleren is mislukt* Herhaal vanaf stap 4-1.	Twee keer

5 Leer de soundbar de code voor "Volume (−)" van de afstandsbediening van de tv.

5-1 Druk op VOLUME (−) op het voorpaneel van de soundbar.

5-2 Wijs met de afstandsbediening van de tv naar de afstandsbedieningssensor en druk twee of drie keer gedurende langer dan 1 seconde op de volumetoets (-).

Resultaat	Pieptoon/zoemer	Indicators
Het aanlerenis gelukt	Eén keer
Het aanlerenis mislukt* Herhaal vanafstap 5-1.	Twee keer

6 Leer de soundbar de code voor "Volume (+)" van de afstandsbediening van de tv.

6-1 Druk op VOLUME (+) op het voorpaneel van de soundbar.

6-2 WIJs met de afstandsbedlening van de tv naar de afstandsbedleningssensor en druk twee of drie keer gedurende langer dan 1 seconde op de volumetoets (+).

Resultaat	Pieptoon/zoemer	Indicators
Het aanlerenIs gelukt	Eén keer
Het aanlerenis mislukt* Herhaal vanafstap 6-1.	Twee keer

7 Leer de soundbar de code voor "aan/uit" van de afstandsbediening van de tv.

7-1 Druk op (aan/uit) op het voorpaneel van de soundbar.

7-2 Wijs met de afstandsbediening van de tv naar de afstandsbedieningssensor en druk twee of drie keer gedurende langer dan 1 seconde op de aan/uittoets.

Resultaat	Pieptoon/zoemer	Indicators
Het aanlerenis gelukt	Eén keer
Het aanlerenis mislukt* Herhaal vanafstap 7-1.	Twee keer

8 Druk op de LEARN-toets op de afstandsbediening van de soundbar om de leermodus te beëindigen.

De noodzakelijke instellingen zijn nu voltooid. U kunt nu de soundbar bedienen met de dempen-toets, de volumetoetsen of de aan/uit-toets op de afstandsbediening van de tv.

TIP

- De leermodus wordt automatisch beëindigd als er geen bewerkingen worden uitgevoerd gedurende 5 minuten.

- Stel het volume van de tv in op het minimum. Wanneer u het volume van de soundbar verhoogt via de afstandsbediening van de tv, is het mogelijk dat het volume van de tv tegelijkertijd wordt verhoogd. Volg in dat geval punt 3 onder "Aansluitingen" (p.6) om de tv-instelling te wijzigen.

- U kunt de leermodus beëindigen door op de teats op de afstandsbediening van de soundbar te drukken.

Alle geprogrammeerde functies wissen

1 Houd de LEARN-toets op de afstandsbediening van de soundbar langer dan 3 seconden ingedrukt wanneer de soundbar is uitgeschakeld. (om de leermodus te activeren)

Wanneer de soundbar in de leermodus is, knipperen de indicators op het voorpaneel zoals hieronder weergegeven.

2 Houd INPUT op het voorpaneel van de soundbar langer dan 3 seconden ingedrukt.

INPUT - VOLUME + Knippert rood (gewist)

Wanneer het wissen is voltooid, hoort u drie pieptonen.

3 Druk op de LEARN-toets op de afstandsbediening van de soundbar.

Het signaal van de tv-afstandsbediening doorheen de soundbar verzenden (repeaterfunctie van de afstandsbediening van de tv)

Wanneer de repeaterfunctie van de afstandsbediening van de tv ingeschakeld is, zendt de soundbar het signaal van de tv-afstandsbediening dat ontvangen wordt door de voorste sensor door naar de achterste zender. Deze functie moet ingeschakeld zijn wanneer u de soundbar voor de tv plaatst en u de tv niet langer kunt bedienen met de afstandsbediening ervan.

OPMERKING

- Deze functie is alleen beschikbaar wanneer de afstandsbediening van uw tv infraroodsignalen gebruikt.

IR-flitser voor de repeaterfunctie van de afstandsbediening van de tv Afstandsbediening van de tv Afstandsbedieningssensor van de tv

1 Schakel de soundbar in.

2 Houd de REPEATER-toets op de afstandsbediening van de soundbar langer dan 3 seconden ingedrukt om de repeaterfunctie van de afstandsbediening van de tv In/uit te schakelen.

3 keer knipperen (ingeschakeld), een keer knipperen (uitgeschakeld)

De noodzakelijke instellingen zijn nu voltooid. Wanneer de repeaterfunctie van de afstandsbediening van de tv is ingeschakeld, kunt u de tv bedienen met de afstandsbediening van de tv via de soundbar.

TIP

• De repeaterfunctie van de afstandsbediening van de tv is standaard uitgeschakeld.
• Als het netsnoer van de soundbar in een stopcontact zit en de repeaterfunctie van de afstandsbediening van de tv is ingeschakeld, dan kan de functie ook worden gebruikt wanneer de soundbar is uitgeschakeld.
• Als u de bewerking volume (+) hebt aangeleerd aan de soundbar (p.13), kan het volume van de tv worden verhoogd wanneer u het volume van de soundbar verhoogt via de afstandsbediening van de tv. Volg in dat geval punt 3 onder "Aansluitingen" (p.6) om de tv-instelling te wijzigen.
• U kunt de status van de repeaterfunctie van de afstandsbediening van de tv controleren aan de hand van de middelste indicator wanneer u de soundbar inschakelt.

De functie voor automatische stand-by instellen

Door de functie voor automatische stand-by in te schakelen, kunt u vermijden dat u na gebruik of als u in slaap valt tijdens het tv-kijken de soundbar vergeet uit te schakelen.

OPMERKING

• Wanneer de functie voor automatische stand-by ingeschakeld is en er aan een van de volgende voorwaarden wordt voldaan, wordt de soundbar automatisch uitgeschakeld.
• Geen bewerkingen gedurende 8 uur
• Geen geluidsinvoer en geen bewerkingen gedurende 20 minuten wanneer BLUETOOTH geselecteerd is als ingangsbron

1 Houd de MUTE-toets op de afstandsbediening van de soundbar langer dan 3 seconden Ingedrukt wanneer de soundbar is uitgeschakeld.

U kunt de status van de functie voor automatische stand-by controleren wanneer u de soundbar inschakelt.

TIP

• De initiele instelling varieert afhankelijk van uw land of regio.
• Modellen voor het VK en Europa: ingeschakeld
• Andere modellen: uitgeschakeld

De soundbar initialiseren

Volg de procedure hieronder om de soundbar te initialiseren.

1 Schakel de soundbar uit.

2 Houd (aan/uit) op het voorpaneel van de soundbar langer dan 3 seconden ingedrukt.

Problemen oplossen

Raadpleeg de tabel hieronder wanneer de soundbar niet naar behoren functioneert. Als het probleem niet hieronder vermeld staat, of als de aanwijzingen het probleem niet verhelpen, schakelt u de soundbar uit (stand-by), haalt u de stekker uit het stopcontact en neemt u contact op met uw dichtstbijzijnde Yamaha-dealer of -servicecentrum. Controleer eerst het volgende:

①De netsnoeren van de soundbar, tv en weergaveapparaten (zoals BD-spelers) zijn goed aangesloten op de stopcontacten.
②De soundbar, de tv en de weergaveapparaten (zoals BD-spelers) zijn ingeschakeld.
③De stekkers van elke kabel zijn stevig bevestigd aan de aansluitlingen op elk apparaat.

Stroomvoorziening en systeem

Probleem Oorzaak Oplossing
De stroom van dit toestel wordt onmiddellijk uitgeschakeld.	De functie voor automatische stand-by is in werking getreden. Wanneer de functie voor automatische stand-by ingeschakeld is en er aan een van de volgende voorwaarden wordt voldaan, wordt de soundbar automatisch uitgeschakeld.- Geen bewerkingen gedurende 8 uur- Geen geluidsinvoer en geen bewerkingen gedurende 20 minuten wanneer BLUETOOTH geselecteerd is als ingangsbron	Schakel de functie voor automatische stand-by uit (p.14).
Het apparaat kan niet worden ingeschakeld.	Het veiligheidscircuit werd drie opeenvolgende keren geactiveerd. (Als u het apparaat in deze toestand probeert in te schakelen, knippert de STATUS-indicator.)	Als beveiligingsmaatregel kan het apparaat niet worden ingeschakeld. Haal het netsnoer uit het stopcontact en neem contact op met de dichtstbijzijnde Yamaha-leverancier of een Yamaha-servicecentrum.
De soundbar reageert niet.	De interne microcomputer blijft hangen door een externe elektrische schok (bijvoorbeeld blikseminslag en ontlading van statische elektriciteit) of door een daling van het voltage van de stroomvoorziening.	Houd (laan/uit) op het voorpaneel van de soundbar langer dan 10 seconden ingedrukt om de balk opnieuw op te starten. (Als het probleem zich blijft voordoen, haalt u het netsnoer uit het stopcontact en steekt u het er weer in.)

De soundbar werkt onafhankelijk.	Er is in de buurt nog een ander Bluetooth-apparaat actief.	Beëindig de Bluetooth-verbinding van de soundbar (p.11).
De 3D-bril van de tv werkt niet.	De soundbar blokkeert de zender van de 3D-bril van uw tv.	Controleer de positie van de zender van de 3D-bril van uw tv en pas de positie van de soundbar aan. Verwijder, indien nodig, de standaarden van de soundbar (p.5).

Audio

Probleem Oorzaak	Oplossing
Geen geluid.	Er is een andere signaalbron geselecteerd.	Hiermee selecteert u een geschikte signaalbron (p.8).
	De dempingsfunctie is geactiveerd.	Schakel de dempingsfunctie uit (p.9).
	Het volume is te laag. Zet het volume hoger (p.8).
Er klinkt geen geluid uit de subwoofer.	Het volume van de subwoofer is te laag.	Zet het volume van de subwoofer hoger (p.8).
	De weergavebron bevat geen lage frequentiesignalen.	Speel een geluidsbron af met lagefrequentiesignalen.
Het volume wordt verlaagd wanneer de soundbar wordt ingeschakeld.	De automatische volumeregeling heeft gewerkt. Om extreom geluidsvolume te voorkomen, regelt de soundbar automatisch het volume binnen een bepaald niveau wanneer deze wordt ingeschakeld.	Zet, indien nodig, het volume hoger (p.8).
Geensurroundeffect.	Stereoweergave is geselecteerd. Surroundweergave selecteren (p.9).
	Het volume is te laag. Zet het volume hoger (p.8).
	De tv of het weergaveapparaat is ingesteld voor de weergave van alleen 2-kanaalsaudio (zoals PCM).	Wijzig de instelling voor digitale audioweergave van de tv of het weergaveapparaat naar Dolby Digital of BitStream.
	De audio wordt uitgevoerd via de ingebouwde luidsprekers van de tv.	Stel het volume van de tv in op het minimum (p.6).
U hoort ruls.	De soundbar staat te dicht bij een ander digitaal apparaat of apparaat met hoge frequentie.	Plaats die apparaten verder van de soundbar.

Afstandsbediening

Probleem Oorzaak	Oplossing
De soundbar kan niet worden bediend met de afstandsbediening.	De soundbar bevindt zich buiten het werkingsbereik.	Gebruik de afstandsbediening binnen het werkingsbereik (p.8).
	De batterijen raken leeg. Plaats nieuwwe batterijen (p.8).
	De sensor van de afstandsbediening van de soundbar wordt blootgesteld aan direct zonlicht of sterke verlichting.	Pas de lichtval aan of verplaats de soundbar.
De tv kan niet worden bediend met de afstandsbediening van de tv.	De sensor van de afstandsbediening van de tv is geblokkeerd door de soundbar.	Gebruik de repeaterfunctie van de afstandsbediening van de tv (p.14) of verwijder de standaarden van de soundbar zodat de sensor van de afstandsbediening van de tv niet wordt geblokkeerd (p.5).
	Er kan een probleem zijn met de tv of de afstandsbediening van de tv.	Raadpleeg de handleidingen van de tv.
De tv kan niet worden bediend met de repeaterfunctie van de afstandsbediening van de tv.	De repeaterfunctie van de afstandsbediening van de tv is uitgeschakeld.	De repeaterfunctie van de afstandsbediening van de tv inschakelen (p.14).
	De afstandsbediening van de tv gebruikt geen infraroodsignalen. (Sommige afstandsbedieningen zullen mogelijk niet werken, zelfs als ze infraroodsignalen gebruiken.)	In dit geval kan de repeaterfunctie van de afstandsbediening van de tv niet worden gebruikt. Pas de positie van de soundbar aan zodat de sensor van de afstandsbediening van de tv niet wordt geblokkeerd door de soundbar en gebruik de afstandsbediening van de tv voor het bedienen van de tv.
	De soundbar en tv staan te dicht bij of te ver van elkaar.	Houdt de soundbar buiten een straal van 50 mm van de tv (p.5). Verwijder of bevestig indien nodig de standaarden van de soundbar om de hoogte van de IR-flitser (voor de repeater van de afstandsbediening van de tv) van de soundbar die voor de afstandsbedieningssensor van de tv geplaatst is (p.5) aan te passen.
	Er is een obstakel (zoals kabels) tussen de soundbar en de tv.	Verwijder het obstakel tussen de soundbar en de tv.
	De tv ontvangt het afstandsbedieningssignaal niet goed omdat de signalen van de afstandsbediening van de tv en van de IR-flitser (voor de repeater van de afstandsbediening van de tv) van de soundbar elkaar storen.	Schakel de repeaterfunctie van de afstandsbediening van de tv uit (p.14).

De soundbar leert geen bewerkingen van de afstandsbedleni ng van de tv.	De toets op de afstandsbediening van de tv werd niet lang genoeg ingedrukt gehouden.	Houd de toets twee of drie keer langer dan 1 seconde ingedrukt (p.12).
	De afstandsbediening van de tv gebruikt geen infraroodsignalen. (Sommige afstandsbedieningen zullen mogelijk niet werken, zelfs als ze infraroodsignalen gebruiken.)	In dit geval kan de leerfunctie van de afstandsbediening van de tv niet worden gebruikt. Gebruik de afstandsbediening van de soundbar om de soundbar te bedienen.
	De positie waar u de afstandsbediening van de tv hebt bediend, is niet correct.	Bedien de afstandsbediening van de tv op de juiste positie (p.12).
	De batterijen van de afstandsbediening van de tv zijn bijna leeg.	Plaats nieuwe batterijen.
	De sensor van de afstandsbediening van de soundbar wordt blootgesteld aan direct zonlicht of sterke verlichting.	Pas de lichtval aan of verplaats de soundbar.
	De overdracht van het afstandsbedieningssignaal is verstoord door het licht van het tv-scherm.	Schakel de tv uit en voer de leerbewerking opnieuw uit (p.12).
Er komt geluid uit de tv wanneer het volume van de soundbar wordt verhoogd vla de afstandsbediening van de tv. (wanneer de leerfunctie van de afstandsbediening van de tv wordt gebruikt)De stroom van de soundbar en van de tv schakelen in tegenovergestelde richting. (Bijv. de tv wordt uitgeschakeld als de soundbar wordt ingeschakeld.) (wanneer de leerfunctie van de afstandsbediening van de tv wordt gebruikt)	Audio-uitgang is ingeschakeld op de tv.De stroom van de tv was ingeschakeld tijdens het uitvoeren van de leerbewerking.	Wijzig de tv-instelling om de weorgave van de tv-luidsprekers uit te schakelen. Probeer de volgende methoden als een instelling voor het uitschakolen van de luidsprekeruitgang niet beschikbaar is op uw tv.- Sluit de hoofdtelefoon aan op de hoofdtelefoonaansluiting op de tv.- Stel het volume van de tv in op het minimum.Druk op de aan/uit-toets op de tv en op ⏻ (aan/uit) op het voorpaneel van de soundbar om ze in te schakelen en druk vervolgens op de aan/uit-toets op de afstandsbediening van de tv om ze uit te schakelen.

Bluetooth (alleen YAS-103)

Probleem Oorzaak Oplossing
Kan de soundbar niet koppelen met het Bluetooth-apparaat.	BLUETOOTH is niet als signaalbron geselecteerd.	Selecteer BLUETOOTH als signaalbron.
	Het apparaat ondersteunt A2DP niet.	Koppel aan een apparaat dat A2DP ondersteunt.
	Een Bluetooth-adapter enz. die u aan de soundbar wilt koppelen heeft een wachtwoord dat verschillend is van "0000".	Gebruik een Bluetooth-adapter enz. met "0000" als wachtwoord.
	De soundbar en het apparaat bevinden zich op een te grote afstand van elkaar.	Plaats het apparaat dichter bij de soundbar.
	Er bevindt zich in de buurt een apparaat (magnetron, draadloze LAN enz.) die signalen uitzendt in de frequentieband 2,4 GHz.	Plaats de soundbar weg van het apparaat dat radiofrequentiesignalen uitzendt.
	Er is een ander Bluetooth-apparaat verbonden.	Verbreek de huidige Bluetooth-verbinding en maak een koppeling met het nieuwe apparaat.
Kan geen Bluetooth-verbinding maken.	Er is een ander Bluetooth-apparaat verbonden.	De soundbar kan geen meerdere Bluetooth-verbindingen maken. Verbreek de huidige Bluetooth-verbinding en maak een koppeling met het gewenste apparaat.
	Bij meer dan negen gekoppelde apparaten wordt de informatie van de oudste koppeling gewist.	Voer de koppeling opnieuw uit. De soundbar onthoudt koppelingsinformatie voor maximaal acht apparaten. Als u een negende apparaat koppelt, wordt de oudste koppelingsinformatie gewist.

Er klinkt geen geluid of het geluid wordt tijdens weergave onderbroken.	De Bluetooth-verbinding van de soundbar met het apparaat is verbroken.	Verbind de apparaten opnieuw met elkaar via Bluetooth (p.10).
	De soundbar en het apparaat bevinden zich op een te grote afstand van elkaar.	Plaats het apparaat dichter bij de soundbar.
	Er bevindt zich in de buurt een apparaat (magnetron, draadloze LAN enz.) die signalen uitzendt in de frequentieband 2,4 GHz.	Plaats de soundbar weg van het apparaat dat radiofrequentiesignalen uitzendt.
	De Bluetooth-functie van het apparaat is uitgeschakeld.	Schakel de Bluetooth-functie van het apparaat in.
	Het apparaat is niet ingesteld om audiosignalen via Bluetooth naar de soundbar te verzenden.	Controleer of de Bluetooth-functie correct is ingesteld.
	De weergave op het apparaat werd niet uitgevoerd.	Voer de weergave op het apparaat uit.
	Het volume van het apparaat staat op het minimum.	Zet het volume hoger.

Technische gegevens

Item Technische gegevens
Versterkergedeelete	Maximaal nominaal uitgangsvermogen	Vooraan L/R 30 W x 2 kan.
		Subwoofer 60 W
Luldsprekergedeelete vooraan	Type	Akoestische suspensietype (Zonder magnetische afscherming)
	Driver 6,5 cm conus x	2
	Frequentierespons 1	50 Hz tot 22 kHz
Subwoofergedeelete	Type	Met basreflex (Zonder magnetische afscherming)
	Driver 7,5 cm conus x	2
	Frequentierespons 50 Hz tot 150 Hz
Decoder	Ondersteund audiosignaal (TV, BD/DVD)	PCM (2 kan.) Dolby Digital DTS Digital Surround
Ingangen	Digital (optisch) 2 (TV, BD/DVD)
	Digital (coaxlaal) 1 (COAXIAL)
	Analoog (RCA) 1 (ANALOG)
Bluetooth (alleen YAS-103)	Bluetooth-versie Ver	2.1 +EDR
	Ondersteunde protocollen	A2DP, SPP
	Ondersteunde codecs	SBC, MPEG4 AAC
	Draadloze uitvoer Bluetooth Klasse 2
	Maximale afstand voor communicatie	10 m (zonder hindernissen)

Algemeen	Stroomvoorziening	Modellen voor de VS en Canada: AC 120 V, 60 HzModel voor Taiwan: AC 110-120 V, 50/60HzAndere modellen: AC 220-240 V, 50/60 Hz
	Stroomverbruik 22 W
	Stroomverbruik uit (stand-by)	Minder dan 0,5 W
	Energieverbruik bij Bluetooth-stand-by (alleen YAS-103)	0,6 W
	Afmetingen (B x H x D)	890 x 91 x 115 mm (zonder standaarden en beugels)
		890 x 109 x 121 mm (met standaarden en beugels)
	Gewicht 4,0 kg

* Technische gegevens kunnen zonder kennisgeving worden gewijzigd.

Dit systeem gebruikt nieuwe technologieën en algoritmes die het mogelijk maken om 7.1-

kanaalssurroundgeluid te bereiken met alleen voorluidsprekers en zonder muurweerkaatsingen.

UniVolume

"UniVolume" is een handelsmerk van Yamaha Corporation.

Bluetooth®

(alleen YAS-103)

Bluetooth is een gedeponeerd handelsmerk van de Bluetooth SIG en wordt door Yamaha gebruik in overeenstemming met een licentieovereenkomst.

DOLBY DIGITAL

Geproduceerd onder licentie van Dolby Laboratories. Dolby, Pro Logic en het dubbele-D-symbol zijn handelsmerken van Dolby Laboratories.

dts

Zie http://patents.dts.com voor meer informatie over DTS-patenten. Gefabriceerd onder licentie van DTS Licensing Limited.

DTS, het overeenkomstige symbol en DTS gecombineerd met het symbool zijn gedeponeerde handelsmerken. DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

*Blu-ray Disc™*, "Blu-ray™" en de overeenstemmende logo's zijn handelsmerken van Blu-ray Disc Association.

De volgende beschrijving geldt alleen voor de YAS-103.

Bluetooth

- Bluetooth is een technologie voor draadloze communicatie tussen apparaten binnen een gebied van 10 meter. Het maakt gebruik van de frequentieband 2,4 GHz, een band die zonder licentie kan worden gebruikt.

Bluetooth-communicatiebeheer

• De 2,4 GHz-band die door Bluetooth-compatibele apparaten wordt gebruikt, is een radioband die met vele soorten apparatuur wordt gedeeld. Hoewel Bluetooth-compatibele apparaten een technologie gebruiken die de invloed van andere componenten op dezelfde radioband minimaliseert, kan die invloed de snelheid of de afstand van de communicatie beïnvloeden en in sommige gevallen de communicatie verbreken.
• De snelheid van de signaaloverdracht en de afstand waarop communicatie mogelijk is, verschilt in functie van de afstand tussen de communicatieapparaten, de aanwezigheid van obstakels, de toestand van de radiogolven en de soort apparatuur.
• Yamaha biedt geen garantie op alle draadloze verbindingen tussen dit toestel en apparaten die compatibel zijn met de Bluetooth-functie.

Informatie voor gebruikers over inzameling en verwijdering van oude apparaten en gebruikte batterijen

Pb

Deze tekens op de producten, verpakkingen en/of bijgaande documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet mogen worden gemengd met algemeen huishoudelijk afval. Breng alstublieft voor de juiste behandeling, herwinning en hergebruik van oude producten en gebruikte batterijen deze naar daarvoor bestemde verzamelpunten, in overeenstemming met uw nationale wetgeving en de instructies 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen, helpt u natuurlijke rijkdommen te beschermen en voorkomt u mogelijke negatieve effecten op de menselijke gezondheid en de omgeving, die zich zouden kunnen voordoen door ongcpaste afvalverwerking.

Voor meer informatie over het inzamelen en hergebruik van oude producten en batterijen kunt u contact opnemen met uw plaatselijke gemeentebestuur, uw afvalverwerkingsbedrijf of het verkooppunt waar u de artikelen heeft gekocht.

[Informatie over verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn alleen geldig in de Europese Unie. Mocht u artikelen weg willen gooien, neem dan alstublieft contact op met uw plaatselijke overheidsinstantie of dealer en vraag naar de juiste manier van verwijderen.

Opmerking bij het batterlijteken (onderste twee voorbeelden): Dit teken wordt mogelijk gebruikt in combinatie met een scheikundig symbool. In dat geval voldoet het aan de eis en de richtlijn, die is opgesteld voor het betreffende chemisch product.

Belangrijke mededeling: Garantie-informatie voor klanten in de EER\* en Zwitserland

Nederlands

Voor gedetailleerde garantie-informatie over dit Yamaha-product en de garantieservice in heel de EER ^A en Zwitserland, gaat u naar de onderstaande website (u vind een afdrukbaar bestand op onze website) of neemt u contact op met de vertegenwoordiging van Yamaha in uw land. ^A EER: Europese Economische Ruimte

http://europe.yamaha.com/warranty/

YAMAHA
