РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YAS93 YAMAHA

Инструкция по эксплуатации

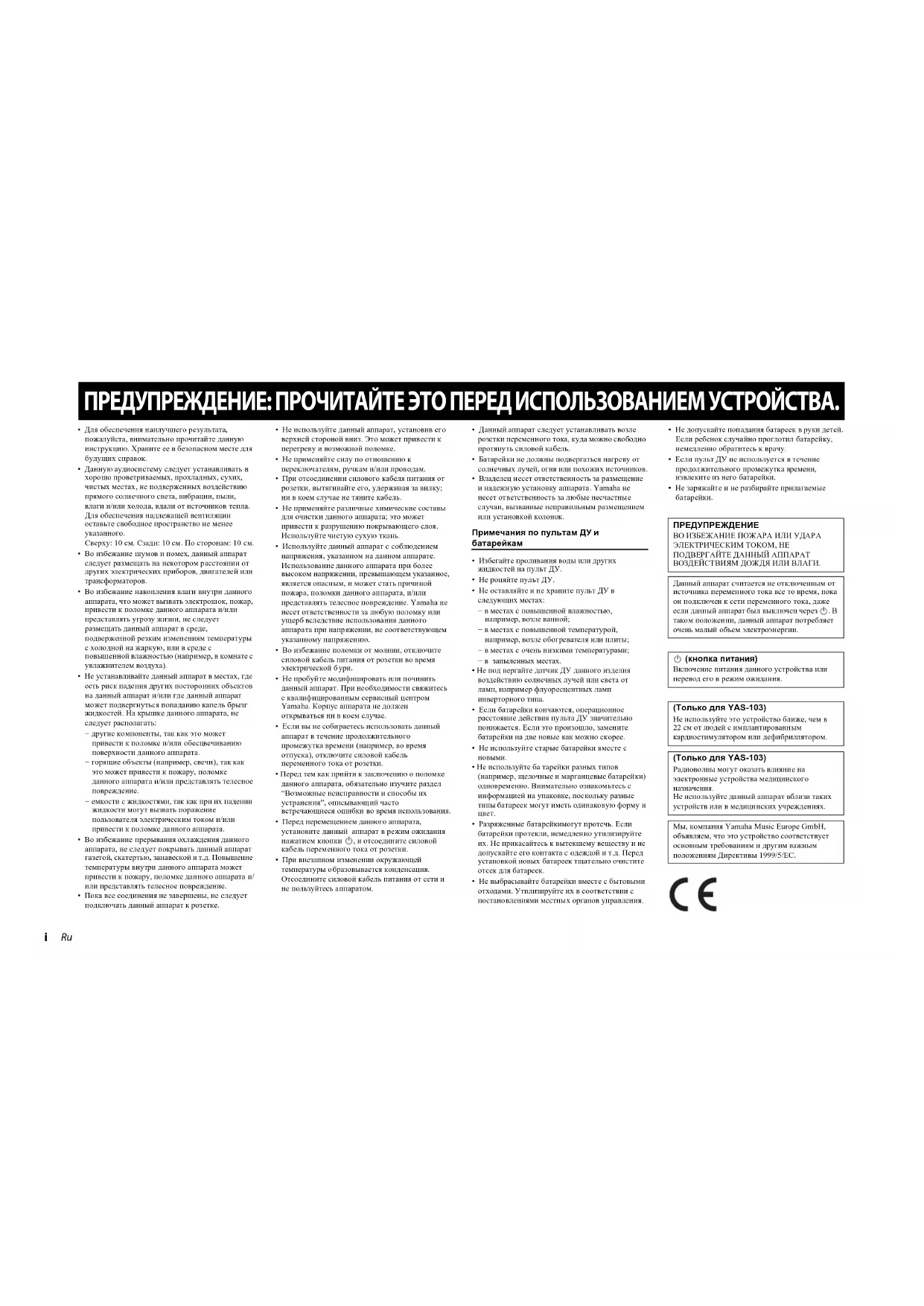

CAUTION: READ THIS BEFORE OPERATING YOUR UNIT.

ПРЕДУПРЕЖДЕНИЕ: ПРОЧИТАЙТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ УСТРОЙСТВА.

• Для обеспечения наилучпето результата, пожалуйста, внимательно прочитайте данную инструкцию. Храшите ее в безопасном месте для будущих справок.
• Данную аудиосистему следует устанавливають в хорошо проветривасных, прохладных, сухих, чистых местах, не подверженных воздействию прямого солнечшего света, выбрации, пыли, влаги и/или холода, вдали от источников тенла. Для обеспечения надлежащей вентиляции оставьте свободное пространство не менее указанного.
  Сверху: 10 см. Сзади: 10 см. По сторонам: 10 см.
• Во избежшие шумов и помех, данный аппарат следует размещать на некотором расстоянии от других электрических приборов, двигателей или трансформаторов.
• Во избежание накопления влаги внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке дашкого аппарата и/или представлять угроту жизни, но следует размещать данный аппарат в среде, подверженной режим изменснимя температуры с холодной на жаркую, ими в среде с повышеншенной влажностью (например, в комнате с уплажшителем воздуха).
• Не устанавливайте данный аппарат в местах, где есть риск падения других посторонних объектов на данный аппарат и/или где данный аппарат может подвергнуться попаданию капель брызг жидкостей. Па крыпке данного аппарата, не следует располагать:
  – другие компоненты, так как это может привести к поломке и/или обеспечиващо поверхности данного аппарата.
  – горяшие объекты (например, свечи). так как это может привести к пожару, поломке данного ашарага и/или представлять телесное повреждение.
  — смхости с жидкостями, так как при их надении жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке далшого ашарага.
• Во избежание прерывания охлаждения данного ашарага, не следует пощрывать дашший ашарагат газетой, скатертью, зашавеской и г.д. Повышение температуры внутри данного ашарага может привести к пожару, поломке даштого ашарага и/или представить телесное повреждение.

• Пока все соединения не завершены, не следует подключать дашший ашараг к розетке.

• Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.

• Не применяйте силу по отношению к переключателям, ручкам и/или проводам.
• При отсоединении силового кабеля питания от розетки, вытягивайте его, удерживая за вилку; ни в косем случае не тяните кабель.
• Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.
• Используге дашый апарат с соблюдением напряжения, указанном на данном аппарата. Использование данного апарата при более высоком напряжении, превышающем указащное, является опасным, и может стать причиной пожара, полюмки данного аппарата, и/или представлять телесное повреждение. Yamaha не песет ответственности за любую полому или ушерб вследствие использования данного апарата при напряжении, не соответствующем указавшому напряжению.
• Во избежание поломки от молнии, отключите силовой кабель питания от розетки во время электрической бури.
• Не пробуйте модифицировать или починить данный аппарат. При необходимости свяжитесь с квалифицированным сервисный центром Yamaha. Корпус аппарата не должен открываться щи в коем случае.
• Если вы не собираетесь использовать данный аппарат в течение продолжительного промежутка времени (например, во время отпуска), отключите силовой кабель перемешного тока от розетки.
  • Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел "Возможные центраивности и способы их устранения", описывающий часто
• Перед перемещением данного аппарата, установите данный аппарат в режим ожидания нажатием киошки ⏻, и отсоедините силовой кабель перемешлого тока от розетки.
• При внесапном изменении окружающей температуры образовывается коцденсация. Отеоедините силовой кабель питания от сети и не польуйтесь ащаратом.

• Данный аппарат следует устанавливать возле розетки переменного тока, куда можно свободно протящуть силовой кабель.
- Батарейки не должны подвергаться нагреву от солнечных лучей, огня или похожих источников.
• Владелец несет ответственность за размещение и надежную установку аппарата. Yamaha не несет ответственность за любые несчастные случаи, вызванные неправильным размещением или установкой колонок.

Примечания по пультам ДУ и батарейкам

• Избегайте проливания воды или других жидкостей на пульт ДУ.
  • Не роняйте пульт ДУ
• Не оставляйте и не храните пульт ДУ в следующих местах:
• в местах с повышенной влажностью, например, возле ванной;
• в местах с повышенной температурой, например, возле обогревителя или члипы;
• в местах с очень низкими температурами;
• в запыленных местах.
  Не под вергайте датчик ДУ данного изделия воздействию солнечных лучей или света от ламп, например флуоресцентных ламп ишверторного типа.
• Если батарейки кончаются, операционное расстояние действия пульта ДУ значительно пошжается. Если это произошло, замелите батарейки на две новые как можно скорее.
• Не используйте старые батарейки вместе с новыми.
  • Не используйте ба тарейки разных типов (например, телочные и мартанцевые батарейки) одновремсенно. Внимательно ознакомьтесь с информацией на упаковке, поскольку разные типы батареек могут иметь одишаковую форму и цвет.
• Разряженные батарейкимогут протечь. Если батарейки протекли, немедленно утилизируйте их. Не прикасайтесь к вытекшему веществу и не доускайте его контакта с одеждой и т.д. Перед установкой новых батареек тшательно очастите отсек для батареек.

• Не выбрасывайте батарейки вместе с бытовыми отходами. Утилизируйте их в соответствии с постановлениями местных органов управления.

• Не допускайте попадания батарсек в руки детей. Если ребенок случайно проглотил батарейку, немедлешо обратитесь к ирачу.

• Если пульт ДУ не используется в течение продолжительного промежутка времени, извлеките из него батарейки.
• Не заряжайте и не разбирайте прилагаемые батарсийки.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАПИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ. НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

Данный аппарат считается не отключенным от источника переменного тока все то время, пока он подключен к сети переменшего тока, даже если данный аппарат был выключены через ⏻. В таком положении, данный аппарат потребляет очень малый объем электролергии.

(кнопка питания)

Включение питания данного устройства или перевод его в режим ожидания.

(Только для YAS-103)

Не используйте это устройство ближе, чем в 22 см от людей с имлаштированным кардиостимулятором или дефибриллятором.

(Только для YAS-103)

Радиоволшы могут оказать влияние на электронные устройства медицинского назначения. Не используйте данный аппарат вблизи таких устройств или в медицинских учреждениях.

Мы, компания Yamaha Music Europe GmbH, объявляем, что это устройство соответствует основным требованиям и другим важным положениям Директивы 1999/5/ЕС.

Содержание

Прилагаемые компоненты.... 2

Особенности .... 3

Часто задаваемые вопросы .... 3

Названия компонентов и их функции (звуковая панель)....4

Установка 5

Соединения....6

Аналоговое подключение внешнего устройства (игровая приставка) 7

Цифровое подключение внешнего устройства....7

Использование....8

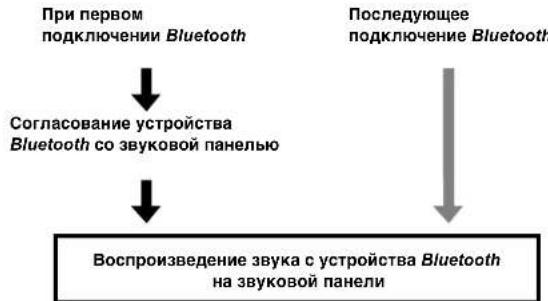

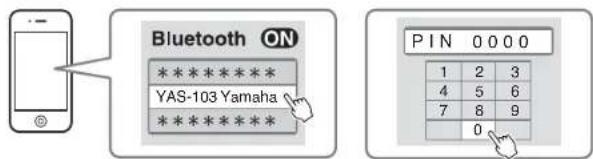

Прослушивание звука с устройства Bluetooth (только для YAS-103).... 10

Настройки.... 12

Программирование звуковой панели с помощью пульта ДУ телевизора (функция запоминания пульта ДУ телевизора) ..... 12 Отправка сигнала с пульта ДУ телевизора через звуковую панель (функция повторителя пульта ДУ телевизора)..... 14 Настройка функции автоматического перехода в режим ожидания..... 14 Инициализация звуковой панели ..... 14

Возможные неисправности и способы их устранения .... 15

Технические характеристики 18

Об этом руководстве

- Иллюстрации в этом руководстве относятся к устройству YAS-103. Инструкции одинаковы для устройств YAS-103 и YAS-93, если не сказано иное, например "Только для YAS-103".

Символы, используемые в этом руководстве

ПРИМЕЧАНИЕ

Указывает на меры предосторожности при использовании устройства и на ограничения его функций.

COBET

Указывает на дополнительные инструкции по оптимальному использованию.

PDF-версии данного руководства можно загрузить со следующего веб-сайта: http://download.yamaha.com/

Прилагаемые компоненты

Убедитесь в наличии всех из следующих компонентов.

Шаблон для крепления
* Используется для крепления звуковой панели на стену

Прокладка × 2
* Используется для крепления звуковой панели на стену

Особенности

Мощное и реалистичное звучание звуковой панели со встроенным сабвуфером, простая установка и подключение к телевизору и другим устройствам.

Окружающий 7.1-канальный звук создает широкий и глубокий звуковой ландшафт, который формирует у слушателя ощущение, будто динамики установлены не только слева и справа, но и позади него (стр.9).

• Передовая технология воспроизведения звука

Оригинальная технология усиления нижних частот от компании Yamaha позволяет получать удовольствие от прослушивания мощного низкочастотного звука.

- Соединение Bluetooth® (только для YAS-103)

Содержимое, записанное на смартфон, планшет или компьютер с поддержкой технологии Bluetooth, можно с легкостью воспроизводить (стр.10). Функция Compressed Music Enhancer обеспечивает глубокий и свежий звук, максимально приближенный к оригиналу. Кроме того, звуковой панелью можно легко управлять с помощью специального приложения "HOME THEATER CONTROLLER".

• Функция запоминания пульта ДУ телевизора

Позволяет управлять звуковой панелью с помощью пульта ДУ телевизора (стр.12).

• Функция повторителя пульта ДУ телевизора

Позволяет сигналу с пульта ДУ телевизора проходить через звуковую панель. Если установленная звуковая панель блокирует датчик ДУ телевизора, пульт не будет работать. Данная функция дает возможность устранить эту проблему (стр.14).

•Чистый голос

Делает звучание голоса (например, диалоги и закадровую речь) четким (стр.9).

• UniVolu UniVolume

Обеспечивает согласованный уровень громкости каналов, программ, рекламы и источников звука (стр.9).

Часто задаваемые вопросы

Этот раздел содержит описание популярных функций звуковой панели и часто задаваемые вопросы о ней.

В1 Можно ли управлять звуковой панелью с помощью пульта ДУ телевизора? Необходимость смены пультов ДУ телевизора и звуковой панели доставляет неудобства.
01 Да. Звуковой панелью можно управлять с помощью пульта ДУ телевизора. Для этого предусмотрена функция "Запоминание пульта ДУ телевизора" (стр.12). Ее можно использовать только с инфракрасными пультами. Выясните тип своего пульта ДУ телевизора.
В2 После установки звуковой панели напротив телевизора его пульт ДУ перестал работать.
02 Звуковая панель может передавать сигналы пульта ДУ телевизора с помощью функции "Повторитель пульта ДУ телевизора" (стр.14). Ее можно использовать только с инфракрасными пультами. Выясните тип своего пульта ДУ телевизора.
В3 Можно ли сделать звучание голосов четче?
ОЗ Да. Звучание диалогов в фильмах и голосов в выпусках новостей или спортивных программах и т. п. можно сделать четче благодаря функции "Чистый голос" (стр.9).
В4 Как подключить звуковую панель, если на телевизоре нет оптического выхода?
04 Если на телевизоре есть аналоговые аудиовыходы (красные и белые разъемы), соедините их со входом ANALOG на звуковой панели с помощью стереофонического кабеля RCA (стр.7). В случае такого подключения выберите на ней ANALOG в качестве источника входного сигнала (стр.8).
B5 Можно ли настроить звуковую панель так, чтобы она автоматически выключалась, когда ею не пользуются?
05 Да. Благодаря функции "Автоматический переход в режим ожидания" звуковая панель может автоматически выключаться, когда ею не пользуются (стр.14).

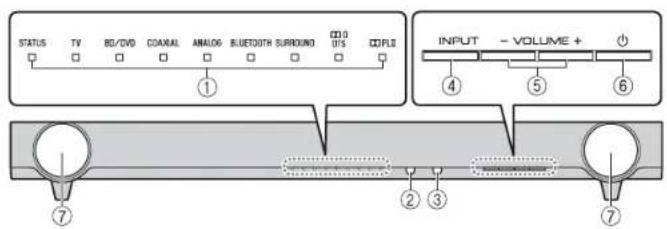

Названия компонентов и их функции (звуковая панель)

Звуковая панель (передняя панель)

STATUS TV BG/DVD COAXIAL ANALOG BLUETOUR SURROUND ODD DTS CDFUS ① INPUT - VOLUME + ④ ⑤ ⑥ ⑦ ② ③ ⑦

①Индикаторы
Идентификация состояния звуковой панели. Эти индикаторы автоматически перестают гореть, если в течение 5 секунд не выполняется никакая операция. Сведения об основных функциях индикаторов см. в разделе "Использование" (стр.8–9).
② Сенсор дистанционного управления
Получает инфракрасные сигналы от пульта ДУ устройства (стр.8).
③ Датчик дистанционного управления телевизора
Получает инфракрасные сигналы от пульта ДУ телевизора, если включена функция повторителя пульта ДУ телевизора (стр.14).
④Кнопка INPUT
Выбор источника входного сигнала для воспроизведения.
⑤Кнопки VOLUME (+/-)
Регулировка громкости (стр.8).
⑥ Кнопка ⏻ (питание)
Включение и выключение (переход в режим ожидания) звуковой панели (стр.9).

COBET

- Звуковая панель может автоматически выключиться, если включена функция автоматического перехода в режим ожидания (стр.14).

⑦Динамики

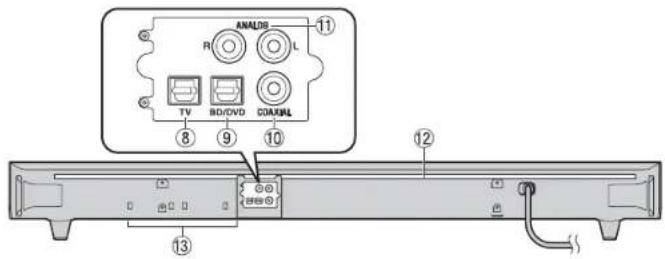

Звуковая панель (задняя панель)

ANALOG R L TV BD/CVD CDAXIAL ⑧ ⑨ ⑩ ⑫ ⑬ ⑭

⑧ Входное гнездо TV
Служит для подключения к телевизору с помощью оптического кабеля (стр.6).
⑨ Входное гнездо BD/DVD
Служит для подключения к воспроизводящему устройству, например проигрывателю дисков Blu-ray (BD) с помощью оптического кабеля.
⑩ Входное гнездо COAXIAL
Служит для подключения внешнего устройства с помощью коаксиального цифрового кабеля (стр.7).
⑪ Входные гнезда ANALOG
Служат для подключения внешнего устройства с помощью стереофонического кабеля RCA (стр.7).
⑫ Передатчик инфракрасных сигналов для функции повторителя пульта ДУ телевизора
Передает сигналы пульта ДУ телевизора, полученные датчиком ДУ, на телевизор (стр.14).
⑬ Двойные встроенные сабвуферы
Встроенные сабвуферы расположены в нижней части звуковой панели.

Установка

Поместите звуковую панель на плоскую поверхность, например, поверх телевизора.

• Не устанавливайте звуковую панель на другие устройства, например на BD-проигрыватель, или под ними. Это может привести к повреждению устройства из-за вибраций.
• Не касайтесь решеток (компонентов из ткани) спереди звуковой панели.
• Звуковая панель оснащена динамиками с акустической подвеской. Не располагайте предметы с магнитной чувствительностью (жесткие диски и т.д.) вблизи звуковой панели.
  • В зависимости от среды установки может потребоваться подключить звуковую панель и внешние устройства (например, телевизор) перед установкой звуковой панели.
• Не располагайте звуковую панель на расстоянии менее 50 мм от телевизора. При необходимости можно снять настенные монтажные кронштейны с задней панели.

Отсоединение подставок

Если звуковая панель блокирует нижнюю часть экрана телевизора или датчик пульта ДУ телевизора, отсоедините подставки (18 мм) звуковой панели, чтобы изменить ее высоту.

COBET

- Используйте функцию повторителя пульта ДУ телевизора (стр.14) для передачи сигналов пульта ДУ телевизора через звуковую панель.

- Сохраните подставки и винты в надежном месте для будущего использования.

Крепление звуковой панели на стену

• При установке звуковой панели на стену все установчные работы должны проводиться квалифицированным специалистом или дипером. Клиент не должен проводить эти работы самостоятельно. Неправильная или ненадлежащая установка может привести к падению звуковой панели и травме.
• Не закреппяйте звуковую панель на стене, сделанной из слабых материалов, например из штукатурки или фанеры. Это может привести к падению звуковой панели.
• Обязательно используйте такие имеющиеся в продаже шурупы, которые могут выдержать вес установленной системы (см. шаг 2 справа). Использование других крепежей, кроме указанных шурупов, например более коротких саморазов, гвоздей или двусторонней клейкой ленты, может привести к падению звуковой панели.

Установка на стену

1 Прикрепите шаблон для крепления к стене и разметьте по нему отверстия.

Клейкая ленты или кнопки Шаблон для крепления (включен в комплект) Отверстия под саморезы

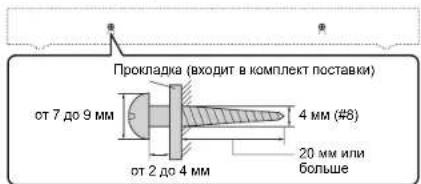

2 Снимите шаблон крепления со стены, затем установите доступные в продаже винты и входящие в комплект поставки прокладки (как показано ниже) в точки, отмеченные на стене.

Прокладка (входит в комплект поставки) от 7 до 9 мм 4 мм (#8) от 2 до 4 мм 20 мм или больше

3 Повесьте звуковую панель на стену.

Отверстия для крепления свади звуковой панели

Предупреждения

• Крепите кабели к тем местам, где они не будут свободно свисать. Если вы нечаянно заденете провисающий кабель колонки ногой или рукой, звуковая панель может упасть.
• После установки звуковой панели убедитесь, что она установлена надежно. Компания Yamaha не несет никакой ответственности за любые несчастные случаи, вызванные ненадлежащей установкой.

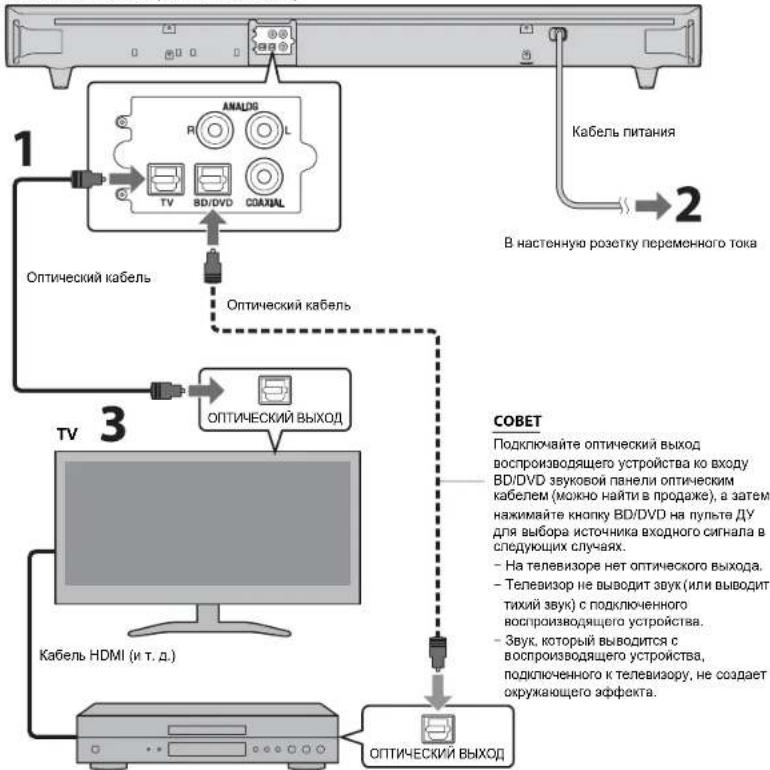

Соединения

Подключение к телевизору (или другому внешнему устройству).

ПРЕДУПРЕЖДЕНИЯ

• Перед подключением извлеките кабель питания звуковой панали из настенной розетки переменного тока.
- Не прилагайте изпишних усилий при включении штекера кабеля. Это может привести к поломке штекера кабеля или настенной розетки переменного тока.

1

Подключите звуковую панель к телевизору с помощью оптического кабеля (включен в комплект).

Удалите крышку оптического кабеля и проверьте направление штекера.

2

Подключите силовой кабель звуковой панели к настенной розетке переменного тока.

3

Настройте телевизор следующим образом.

• Установите минимальную громкость.
• Отключите вывод звука через колонки телевизора (если это доступно).

COBET

• Если настройки для отключения вывода звука через колонки телевизора отсутствуют, вы можете отключить его, подключив наушники к гнезду наушников телевизора. Дополнительные сведания см. в руководствах по эксплуатации телевизора.
• Входные пнезда TV, BD/DVD и COAXIAL поддерживают следующие аудиосигналы.
• PCM (2-канальный звук)
• Dolby Digital (до 5.1-канального звука)
• DTS Digital Surround (до 5.1-канального звука)

Звуковая панель (задняя сторона)

Воспроизводящее устройство (например, BD-проигрыватель) Телевизионная приставка

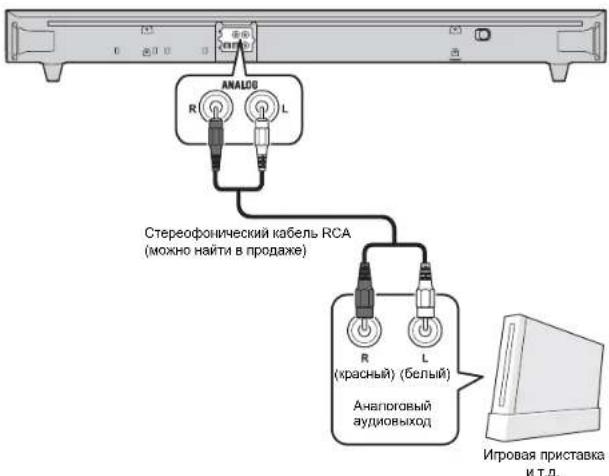

Аналоговое подключение внешнего устройства (игровая приставка)

К входным разъемам ANALOG на звуковой панели можно подключить внешнее устройство, например игровую консоль или телевизор, у которых нет оптического выхода.

ANALOG R L Стереофонический кабель RCA (можно найти в продаже) R L (красный) (белый) Анапоговый аудиовыход Игровая приставка и т.д.

ПРИМЕЧАНИЕ

• Убадитесь, что левый (L) и правый (R) каналы подключены надлежащим образом.
  • Нажмите кнопку ANALOG на пульте ДУ для выбора источника входного сигнала.

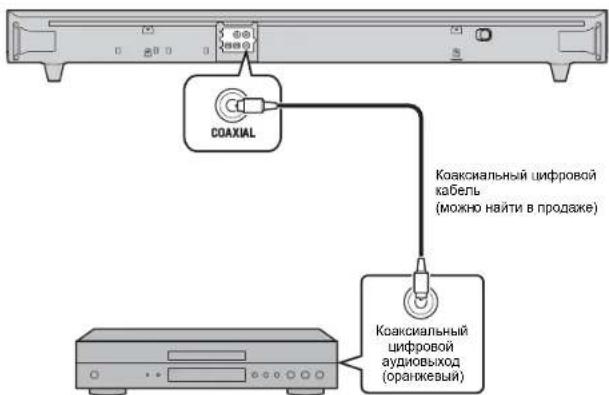

Цифровое подключение внешнего устройства

К входному разъему COAXIAL на звуковой панели можно подключить внешнее устройство, оснащенное коаксиальным цифровым аудиовыходом (например, DVD-проигрыватель).

COAXIAL Коаксиальный цифровой кабель (можно найти в продаже) Коаксиальный цифровой аудиовыход (оранжевый)

ПРИМЕЧАНИЕ

- Нажмите кнопку COAXIAL на пульте ДУ для выбора источника входного сигнала.

Использование

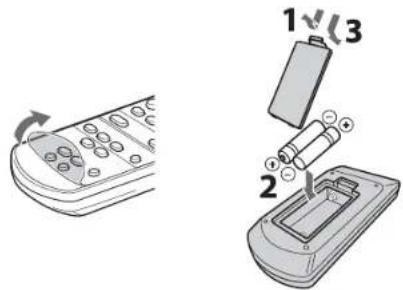

Подготовка пульта ДУ

Перед использованием удалите защитную пленку.

Рабочая область пульта ДУ

Оставайтесь в пределах рабочей области, показанной ниже.

Сенсор дистанционного управления 30° 30° До 6 м

Индикаторы

Индикаторы на передней панели мигают или горят для указания на статус работы или настроек.

Выберите источник входного сигнала для воспроизведения.

TV ......звук телевизора

BD/DVD ...... звук с устройства, подключенного к входному гнезду BD/DVD

COAXIAL...... звук с устройства, подключенного к входному гнезду COAXIAL

ANALOG...... звук с устройства, подключенного к входному гнезду ANALOG

BLUETOOTH (только для YAS-103) звук с подключенного устройства Bluetooth

Горит индикатор выбранного источника ввода. (Пример: если выбран телевизор)

COBET

• Для воспроизведения звука с внешнего устройства, подключенного к телевизору, или просмотра видео с этого устройства, выберите в качестве источника входного сигнала телевизора воспроизводящее устройство.
• Для получения дополнительной информации о подключении Bluetooth см. "Прослушивание звука с устройства Bluetooth (только для YAS-103)" (стр.10).

Кнопки SUBWOOFER (+/-)

Изменяет громкость сабвуфера.

Кнопки VOLUME (+/-)

Изменяет громкость звуковой панели.

1

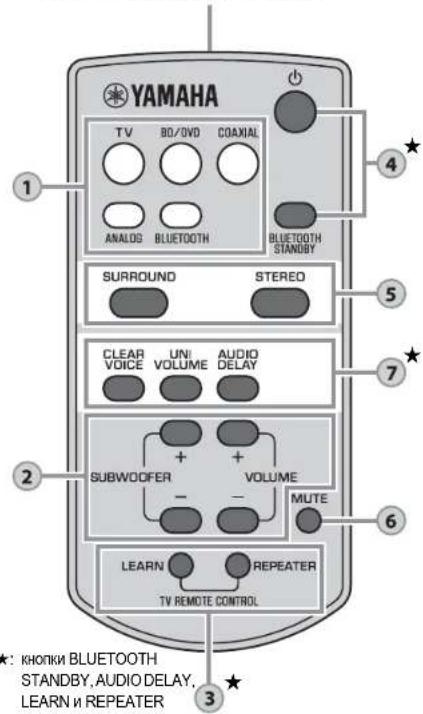

Передатчик сигнала ДУ

Передача инфракрасных сигналов.

YAMAHA TV BO/DVD COAXIAL ANALOG BLUETOOTH BLUETOOTH STANDBY SURROUND STEREO CLEAR UNI AUDIO VOICE VOLUME DELAY SUBWOOFER VOLUME - - LEARN REPEATER TV REMOTE CONTROL MUTE 4 ★ 5 ★ 6 ★ 2 ★ 3 ★ r: KHOPKI BLUETOOTH STANDBY, AUDIO DELAY, LEARN i REPEATER

★: кнопки BLUETOOTH STANDBY, AUDIO DELAY, LEARN и REPEATER нужно удерживать в течение 3 секунд.

Кнопка LEARN ^

Переводит звуковую панель в режим запоминания пульта ДУ телевизора (стр.12).

Кнопка REPEATER\*

Включает или выключает функцию повторителя пульта ДУ телевизора (стр.14).

3

Кнопка ⏻ (питание)

Включение и выключение (переход в режим ожидания) звуковой панели.

STATUS Зеленый (включено)

STATUS Красный (режим ожидания Bluetooth)

STATUS He горит (выключено)

Кнопка BLUETOOTH STANDBY \* (только для YAS-103)

Включение/выключение режима ожидания Bluetooth. (стр.11).

Кнопки SURROUND и STEREO

Переключение между окружающим звучанием и стереофоническим (2-канальным) звуком. Если выбран режим воспроизведения окружающего звучания, вы можете насладиться реалистичными эффектами с помощью эксплюзивной технологии AIR SURROUND XTREME компании Yamaha.

SURROUND

SURROUND Горит (воспроизведение в

режиме окружающего звучания)

STEREO

SURROUND Негорит (воспроизведение в режима

□ стереофонического звучания)

COBET

- При воспроизведении 2-канальных стереосигналов в режиме окружающего звучания горит индикатор PLII.

□PLII Горит (Dolby Pro Logic II)

Кнопка MUTE

Приглушение выводимого звука. Снова нажмите кнопку для восстановления промкости вывода звука.

Мигает (звук приглушен)

4

Кнопка CLEAR VOICE

Включение или выключение функции четкого голоса.

Если эта функция включена, вы получаете чистое звучание голоса при просмотре фильмов, телепередач, новостей и спортивных мероприятий.

Мигает три раза (включено), мигает один раз (отключено)

Кнопка UNIVOLUME

Включение или выключение функции UniVolume.

Когда эта функция включена, поддерживается согласованный уровень громкости каналов, программ, рекламы и источников звука.

Мигает три раза (включено), мигает один раз (отключено)

COBET

- Функция UniVolume автоматически отключается, если в качества источника входного сигнала выбран вариант BLUETOOTH.

Кнопка AUDIO DELAY ^

Изменяет задержку аудиосигнала для синхронизации звука с видео, если изображение на телевизоре отстает от звука. Используйте следующую процедуру для настройки задержки звука.

1 Удерживайте кнопку AUDIO DELAY более 3 секунд. Самый левый индикатор начнет мигать.

2 Нажмите кнопку SUBWOOFER (+/-), чтобы настроить задержку звука.

Уменьшить задержку (−) Увеличить задержку (+)

3 Нажмите кнопку AUDIO DELAY, чтобы завершить настройку.

COBET

- Настройка автоматически прекращается, если в течение 20 секунд не выполняется никакая операция.

Индикаторы декодера

Звуковая панель поддерживает следующие звуковые сигналы. Вы можете узнать тип входящего аудиосигнала по цвету индикатора.

Зеленый (Dolby Digital), красный (DTS Digital Surround)

□

Не горит (PCM)

□

Прослушивание звука с устройства Bluetooth (только для YAS-103)

Можно прослушивать звук без проводного подключения с устройства Bluetooth, например смартфона или цифрового музыкального проигрывателя. Для получения дополнительной информации см. инструкции по эксплуатации устройства Bluetooth.

Устройства Bluetooth

Для подключения выполните следующие действия на устройстве Bluetooth.

Согласование устройства Bluetooth со звуковой панелью

При подключении к устройству Bluetooth в первый раз необходимо выполнить согласование между устройством и звуковой панелью. "Согласование" необходимо для всех используемых устройств Bluetooth.

По завершении согласования последующее подключение будет выполняться автоматически.

1 Нажмите кнопку BLUETOOTH на пульте ДУ звуковой панели для выбора Bluetooth в качестве источника входного сигнала.

Индикатор BLUETOOTH на передней панели горит зеленым.

BLUETOOTH ■ Горит

2 Включите совместимое устройство Bluetooth, которое необходимо согласовать, и выполнит согласование.

Операции различаются на разных устройствах. См. руководство по эксплуатации устройства.

3 Выберите "YAS-103 Yamaha" в списке устройств Bluetooth на устройстве.

При необходимости ввода ключа доступа (PIN) введите "0000".

Bluetooth ON ************************** YAS-103 Yamaha **************************

По завершении согласования отобразится 🌿 или сообщение с уведомлением о завершении.

ПРИМЕЧАНИЕ

• Выполните согласование устройства Bluetooth и звуковой панели на расстоянии 10 метров друг от друга.
• Можно выполнить согласование до восьми устройств Bluetooth со звуковой панелью. При
  согласовании девятого устройства будет удалена самая старая информация о согласовании.
• При удалении информации о согласовании устройства для использования этого устройства необходимо снова выполнить согласование.
• Если устройств о Bluetooth уже подключено к звуковой панели. прервите подключение Bluetooth, затем выполните согласование с новым устройством.
• Для получения информации о поиске и устранении неисправностей подключения Bluetooth см. "Возможные неисправности и способы их устранения" (стр.15).

Воспроизведение звука с устройства Bluetooth на звуковой панели

1 Когда звуковая панель включена, нажмите кнопку BLUETOOTH на ее пульте ДУ для выбора Bluetooth в качестве источника входного сигнала.

Индикатор BLUETOOTH на передней панели горит зеленым.

2 Включите устройство Bluetooth.

Если подключение Bluetooth выполнено надлежащим образом, индикатор BLUETOOTH звуковой панели мигнет 3 раза.

3 Воспроизведите композицию на устройстве.

ПРИМЕЧАНИЕ

• Установите подключение Bluetooth устройства и звуковой панели на расстоянии 10 метров друг от друга.
• В случае возникновения проблем с подключением, возможно, потребуется выбрать "YAS-103 Yamaha" в списке устройств Bluetooth еще раз. В зависимости от устройства Bluetooth, возможно, потребуется изменить настройку для вывода звука на звуковую панель.
• При необходимости отрегулируйте уровень громкости устройства Bluetooth.
• Если устройство Bluetooth уже подключено к звуковой панели, прервите подключение Bluetooth, затем подключите панель к новому устройству.

Прерывание подключения Bluetooth

Подключение Bluetooth будет прервано в следующих случаях. При прерывании подключения Bluetooth индикатор BLUETOOTH мигнет один раз.

• Совместимое устройство Bluetooth выключено.
• Кнопка BLUETOOTH на пульте ДУ звуковой панели удерживается дольше 3 секунд.
  • Звуковая панель отключена.

Использование режима ожидания Bluetooth

В режиме ожидания Bluetooth звуковую панель можно включить (или выключить) автоматически, если ее работа согласована с устройством Bluetooth.

Настройка

При включенной звуковой панели удерживайте кнопку BLUETOOTH STANDBY на пульте ДУ панели дольше 3 секунд.

При каждом удерживании кнопки BLUETOOTH STANDBY в течение 3 секунд выполняется переключение между включенным и выключенным состояниями.

Если режим ожидания Bluetooth включен и выключена звуковая панель, индикатор STATUS горит красным.

Функции устройств Bluetooth при включенном режиме ожидания Bluetooth

Включенная функция соединения (при выключенной звуковой панели)

При выполнении подключения Bluetooth на устройстве звуковая панель включится и будет готова к воспроизведению звука с устройства.

Выключенная функция соединения (при включенной звуковой панели)

Звуковая панель будет выключена, если на устройстве Bluetooth будет преввано подключение Bluetooth. (Только если в качестве источника входного сигнала выбрано BLUETOOTH.)

Использование приложения HOME THEATER CONTROLLER

При установке специального бесплатного приложения "HOME THEATER CONTROLLER" на устройство Bluetooth, например смартфон, можно легко и удобно выполнять различные действия с помощью устройства Bluetooth.

(Элементы настройки: основное управление, звуковое поле, настройки звука)

Для получения дополнительной информации о приложении "HOME THEATER CONTROLLER" см. его описание на веб-сайте компании Yamaha.

Настройки

Программирование звуковой панели с помощью пульта ДУ телевизора (функция запоминания пульта ДУ телевизора)

Запрограммировав звуковую панель, вы сможете управлять ее такими функциями, как одновременное выключение звуковой панели вместе с телевизором или регулировка громкости и включение (или выключение) звука звуковой панели.

ПРИМЕЧАНИЕ

• Эта функция доступна, только если ваш пульт ДУ телевизора использует инфракрасный сигнал.
• Она не работает с радиочастотным пультом ДУ.
• Если для работы со звуковой панелью необходимо использовать пульт ДУ приставки для кабельного или спутникового телевидения, запрограммируйте панель с помощью инфракрасного пульта ДУ телевизора, а затем управляйте ею, пользуясь пультом ДУ телевизионной приставки.
• Если для изменения prominence звуковой панели prominence телевизора также изменяется.
  Если при изменений тромкости звуковой на поли тромкость телевизора также измогается. установите минимальную тромкость на телевизоре или отключите выведение звука через динамики.

1 Выключите телевизор.
2 Выключите звуковую панель.
3 Удерживайте кнопку LEARN на пульте ДУ звуковой панели дольше 3 секунд, чтобы включить на панели режим запоминания.

После перехода в режим запоминания индикаторы на передней панели мигают, как показано ниже.

ПРИМЕЧАНИЕ

• Для выполнения шагов с 4 по 7 необходимы только пульт ДУ телевизора и кнопки на передней стороне звуковой панели. Пульт ДУ звуковой панели не нукоен.
• Если звуковая панель запомнила функции, загорается следующий индикатор.
  Выключение звука: BD/DVD
  Громкость (-): СОАХІАІ
  Громкость (+): ANALOG
  Питание: BLUETOOTH

4 Сделайте так, чтобы звуковая панель запомнила код сигнала "Выключение звука" пульта ДУ телевизора.

4-1 Нажмите INPUT на передней стороне звуковой панели.

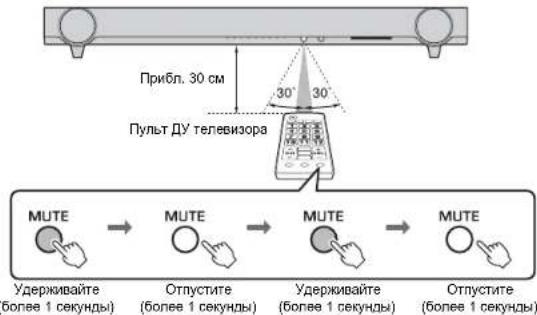

4-2 Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте кнопку выключения звука дольше 1 секунды два или три раза.

Прибл. 30 см Пульт ДУ телевизора 30° 30° MUTE → MUTE → MUTE → MUTE Удерживайте (более 1 секунды) Отпустите (более 1 секунды) Удерживайте (более 1 секунды) Отпустите (более 1 секунды)

Результат	Звуковой сигнал	Индикаторы
Сигнал успешно запомнен	Один раз
Сигнал не удалось запомнить* Повторите процедуру, начиная с шага 4-1.	Два раза

5 Сделайте так, чтобы звуковая панель запомнила код сигнала "Громкость (−)" пульта ДУ телевизора.

5-1 Нажмите VOLUME (−) на передней стороне звуковой панели.

5-2 Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте кнопку уменьшения громкости (–) дольше 1 секунды два или три раза.

Результат	Звуковой сигнал	Индикаторы
Сигнал успешно запомнен	Один раз	☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☑ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☎ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☶ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☽ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ★ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☒ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☓ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☋ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☞ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☜ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☘ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☃ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☖ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☻ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☸ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☰ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☐ ☦

6 Сделайте так, чтобы звуковая панель запомнила код сигнала "Громкость (+)" пульта ДУ телевизора.

6-1 Нажмите VOLUME (+) на передней стороне звуковой панели.

6-2 Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте кнопку увеличения громкости (+) дольше 1 секунды два или три раза.

Результат	Звуковой сигнал	Индикаторы
Сигнал успешно запомнен	Один раз
Сигнал не удалось запомнить* Повторите процедуру, начиная с шага 6-1.	Два раза

7 Сделайте так, чтобы звуковая панель запомнила код сигнала "Питание" пульта ДУ телевизора.

7-1 Нажмите кнопку ⏻ (питание) на передней стороне звуковой панели.

7-2 Направив пульт ДУ телевизора на датчик ДУ, нажмите и удерживайте кнопку питания дольше 1 секунды два или три раза.

Результат	Звуковой сигнал	Индикаторы
Сигнал успешно запомнен	Один раз
Сигнал не удалось запомнить* Повторите процедуру, начиная с шага 7-1.	Два раза

8 Чтобы завершить операцию запоминанию, нажмите кнопку LEARN на пульте ДУ звуковой панели.

Настройка завершена. Теперь вы можете управлять звуковой панелью кнопками питания, выключения звука и изменения громкости, расположенными на пульте ДУ телевизора.

COBET

• Режим обучения автоматически отключается, если в течение 5 минут не выполняется никакая операция.
• Установите минимальную громкость. При увеличении громкости звуковой панели с помощью пульта ДУ телевизора в то же время может увеличиться громкость телевизора. В этом случае выполните шаг 3 из раздела "Соединения" (стр.6), чтобы изменить настройки телевизора.
• Для завершения работы в режиме запоминания можно нажать кнопку ⏻ на пульте ДУ звуковой панели.

Сброс всех запрограммированных функций

1 При выключенной звуковой панели удерживайте кнопку LEARN на пульте ДУ звуковой панели дольше 3 секунд. (для включения режима запоминания)

После перехода в режим запоминания индикаторы на передней панели мигают, как показано ниже.

2 Удерживайте кнопку INPUT на передней панели звуковой панели более 3 секунд.

INPUT - VOLUME + Mигает красным (очищено)

После завершения очистки вы услышите звуковой сигнал три раза.

3 Нажмите кнопку LEARN на пульте ДУ звуковой панели.

Отправка сигнала с пульта ДУ телевизора через звуковую панель (функция повторителя пульта ДУ телевизора)

Если функция повторителя пульта ДУ телевизора включена, звуковая панель ретранспирует сигнал с пульта ДУ телевизора, поступивший на передний датчик, на задний передатчик. Эту функцию следует включать, если при установке звуковой панели напротив телевизора им не удается управлять с помощью его пульта ДУ.

ПРИМЕЧАНИЕ

- Эта функция доступна, только если ваш пульт ДУ телевизора использует инфракрасные сигналы.

Передатчик инфракрасных сигналов для функции повторителя пульта ДУ телевизора Пульт ДУ телевизора Датчик дистанционного управления телевизора

1 Включите звуковую панель.
2 Удерживайте кнопку REPEATER на пульте ДУ звуковой панели дольше 3 секунд, чтобы включить или выключить функцию повторителя пульта ДУ телевизора.

Настройка завершена. Если включена функция повторителя пульта ДУ телевизора, вы можете управлять телевизором с его пульта ДУ через звуковую панель.

COBET

• Функция повторителя пульта ДУ телевизора по умолчанию отключена.
• Если силовой кабель звуковой панели подключен к настенной розетке переменного тока и включена функция повторителя пульта ДУ телевизора, функцию можно использовать, даже если звуковая панель выключена.
• Если звуковая панель запомнила операцию увеличения громкости (+) (стр.13), при увеличении громкости звуковой панели с помощью пульта ДУ телевизора в то же время может увеличиться громкость телевизора. В этом случае выполните шаг 3 из раздела "Соединения" (стр.6), чтобы изменить настройки телевизора.
• Статус функции повторителя пульта ДУ телевизора можно проверить с помощью центрального индикатора при включении звуковой панели.

Настройка функции автоматического перехода в режим ожидания

Когда эта функция включена, вы можете не беспокоиться, если забыли выключить звуковую панель после использования или заснули во время просмотра телевизора.

ПРИМЕЧАНИЕ

• Если включена функция автоматического перехода в режим ожидания и соблюдается одно из следующих условий, звуковая панель будет выключаться автоматически:
  – отсутствие каких-либо действий в течение 8 часов;
  – отсутствие каких-либо входных аудиосигналов и действий в течение 20 минут, если в качестве источника входных сигналов выбрана функция BLUETOOTH.

1 Когда звуковая панель выключена, на ее пульте ДУ нажмите и удерживайте кнопку MUTE дольше 3 секунд.

Состояние функции автоматического перехода в режим ожидания можно проверить при включении звуковой панели.

COBET

• Изначально установленная настройка зависит от страны или региона.
  – Модели для Великобритании и стран Европы: функция включена
• Модели для других стран: функция выключена

Инициализация звуковой панели

Используйте следующую процедуру для инициализации звуковой панели.

1 Выключите звуковую панель.
2 Удерживайте кнопку ⏻ (питание) на передней панели звуковой панели более 3 секунд.

Возможные неисправности и способы их устранения

Если в работе звуковой панели наблюдаются отклонения, см. таблицу ниже. Если существующая проблема не упоминается ниже или приведенные указания не помогают ее устранить, выключите звуковую панель, отключите кабель питания и обратитесь к ближайшему авторизованному дилеру компании Yamaha или в ее ближайший уполномоченный сервисный центр.

Сначала проверьте следующее.

① Силовые кабели звуковой панели, телевизора и воспроизводящих устройств (например, BD-проигрыватели) надежно подключены к настенным розеткам переменного тока.
② Звуковая панель, телевизор и воспроизводящие устройства (например, BD-проигрыватели) включены.
③ Штекеры каждого кабеля надежно вставлены в гнезда каждого устройства.

Питание и система

Возможная неисправность	Вероятная причина	Метод устранения
Происходит отключение питания.	Сработала функция автоматического перехода в режим ожидания.Если включена функция автоматического перехода в режим ожидания и соблюдается одно из следующих условий, зауковая панель будет выключаться автоматически:- отсутствие каких-либо действий в течение 8 часов;- отсутствие каких-либо входных аудиосигналов и действий в течение 20 минут, если в качестве источника входных сигналов выбрана функция BLUETOOTH.	Выключите функцию автоматического перехода в режим ожидания (стр.14).
Питание не включается.	Три раз подряд сработала схема защиты. (Если в этой ситуации попытаться включить питание, загорится индикатор STATUS.)	Для защиты аппарата питание не удастся включить. Отсоедините силовой кабель от настенной розетки переменного тока и обратитесь к ближайшему авторизованному диперу Yamaha или в сервис-центр.

Звуковая панель не отвечает.	Завис внутренний микрокомпьютер из-за воздействия сильного электрического напряжения от внешних источников (например, молнии или сильного статического электричества) или из-за падения напряжения электропитания.	Удерживайте кнопку ⏻ (питание) на звуковой панели более 10 секунд, чтобы перезапустить ее. (Если проблема не устранена, отключите кабель питания от розетки переменного тока и подключите снова.)
Звуковая панель работает сама по себе.	Поблизости работает другое устройство Bluetooth.	Прервите подключение Bluetooth звуковой панели (стр.11).
3D-очки телевизора не работают.	Звуковая панель блокирует передатчик 3D-очков вашего телевизора.	Проверьте местонахождение передатчика 3D-очков вашего телевизора и измените положение звуковой панели. При необходимости отсоедините подставки звуковой панели (стр.5).

Аудио

Возможная неисправность	Вероятная причина	Метод устранения
Отсутствует звук.	Выбран другой источник входного сигнала.	Выберите нужный источник входного сигнала (стр.8).
	Включена функция приглушения звука.	Отключите функцию приглушения звука (стр.9).
	Слишком маленькая громкость.	Увеличьте громкость (стр.8).
Не поступает звук из сабвуфера.	Громкость сабвуфера слишком мала.	Увеличьте громкость сабвуфера (стр.8).
	Источник воспроизведения не одержит низкочастотных сигналов.	Воспроизведите звук с источника низкочастотных сигналов.
Громкость уменьшается при включении звуковой панели.	Сработала функция автоматической регулировки громкости. Чтобы избежать чрезмерной громкости, звуковая панель автоматически управляет громкостью после включения.	При необходимости увеличьте громкость (стр.8).
Отсутствует эффект окружающего звучания.	Выбран режим стереовоспроизведения.	Выберите воспроизведение в режиме окружающего звучания (стр.9).
	Слишком маленькая громкость.	Увеличьте громкость (стр.8).
	Телевизор или воспроизводящее устройство настроены только на воспроизведение 2-канального звука (например, PCM).	Измените на них настройку воспроизведения цифрового звука, выбрав Dolby Digital или BitStream.
	Звук выводится из встроенных динамиков телевизора.	Установите на телевизоре минимальную громкость (стр.6).
Слышен шум.	Звуковая панель расположена слишком близко к другому цифровому или высокочастотному устройству.	Отодвиньте эти устройства от звуковой панели.

Пульт ДУ

Возможная неисправность	Вероятная причина	Метод устранения
Управление звуковой панелью с помощью пульта ДУ невозможно.	Звуковая панель находится за пределами рабочего расстояния.	Используйте пульт ДУ в пределах рабочего расстояния (стр.8).
	Батарейки разрядились.	Замените батарейки (стр.8).
	Сенсор ДУ звуковой панели подвержен действию прямых солнечных лучей или яркого искусственного света.	Отрегулируйте угол попадания света или измените расположение звуковой панели.
Телевизором не удается управлять с помощью его пульта ДУ.	Приемник пульта ДУ телевизора заблокирован звуковой панелью.	Воспользуйтесь функций "Повторитель пульта ДУ телевизора" (стр.14) или отсоедините подставки звуковой панели, чтобы они не блокировали датчик ДУ телевизора (стр.5).
	Возможно, причина проблемы — телевизор или его пульт ДУ.	См. руководства по эксплуатации телевизора.
Управление телевизором при использовании функции повторителя пульта ДУ телевизора невозможно.	Функция повторителя пульта ДУ телевизора отключена.	Включите функцию повторителя пульта ДУ телевизора (стр.14).
	Пульт ДУ телевизора не использует инфракрасные сигналы. (Некоторые пульты ДУ могут не работать, даже если используются инфракрасные сигналы.)	В этом случае использовать функцию повторителя пульта ДУ телевизора невозможно. Отрегулируйте положение звуковой панели так, чтобы она не блокировала датчик ДУ телевизора. Используйте этот пульт, чтобы управлять телевизором.
	Звуковая панель и телевизор расположены слишком далеко друг от друга.	Переместите звуковую панель от телевизора на расстояние более 50 мм (стр.5). При необходимости отсоедините или прикрепите подставки звуковой панели, чтобы отрегулировать высоту передатчика инфракрасных сигналов (для функции повторителя пульта ДУ телевизора) на звуковой панели. Передатчик должен располагаться напротив датчика ДУ телевизора (стр.5).
	Между звуковой панелью и телевизором есть препятствие (например, кабели).	Устраните препятствие между звуковой панелью и телевизором.
	Телевизор не получает сигнал ДУ, так как сигналы с пульта ДУ телевизора и передатчика инфракрасных сигналов (для функции повторителя пульта ДУ телевизора) оказывают отрицательное влияние друг на друга.	Выключите функцию повторителя пульта ДУ телевизора (стр.14).

Звуковая панель не может запомнить действия,выполняемые с помощью пульта ДУ телевизора.	Кнопка на пульте ДУ телевизора удерживалась меньше, чем необходимо.	Удерживайте кнопку более 1 секунды два или три раза (стр.12).
	Пульт ДУ телевизора не использует инфракрасные сигналы. (Некоторые пульты ДУ могут не работать, даже если используются инфракрасные сигналы.)	В таком случае функцию запоминания пульта ДУ телевизора нельзя использовать. Используйте для управления звуковой панелью во пульт ДУ.
	Пульт ДУ телевизора использовался в неподходящей позиции.	Используйте пульт ДУ телевизора в подходящей позиции (стр.12).
	Батарейки пульта ДУ телевизора почти разрядились.	Замените батарейки.
	Сенсор ДУ звуковой панели подвержен действию прямых солнечных пучей или яркого искусственного света.	Отрегулируйте угол попадания света или измените расположение звуковой панели.
	Передача сигнала пульта ДУ была искажена светом экрана телевизора.	Выключите телевизор и повторно выполните операцию запоминания (стр.12).
При увеличении громкости звуковой панели с помощью пульта ДУ телевизора на телевизоре слышен звук. (Во время использования функции запоминания пульта ДУ телевизора.)	На телевизоре включен аудиовыход.	Измените настройки телевизора, чтобы отключить вывод звука через колонки телевизора. Если настройки для отключения вывода звука через колонки телевизора отсутствуют, попробуйте следующее.- Подключите наушники к гнезду нашников на телевизоре.- Установите минимальную громкость.
Питание звуковой панели и телевизора включаются в противоположной фазе. (Например, телевизор выключается при включении звуковой панели.) (Во время использования функции запоминания пульта ДУ телевизора.)	Питание телевизора было включено при выполнении операция запоминания.	Нажмите кнопку питания на телевизоре и кнопку ⏻ (питание) на передней стороне звуковой панели, чтобы включить их, а затем нажмите кнопку питания на пульте ДУ телевизора, чтобы выключить их.

Bluetooth (только для YAS-103)

Возможная неисправность	Вероятная причина	Метод устранения
Не удалось выполнить согласование с устройством Bluetooth.	В качестве источника входного сигнала не выбрано BLUETOOTH.	Выберите в качестве входного сигнала BLUETOOTH.
	Устройство не поддерживает A2DP.	Выполните операции согласования с устройством, которое поддерживает A2DP.
	На переходнике Bluetooth и т.д., который необходимо согласовать со звуковой панелью, установлен пароль, отличный от "0000".	Используйте переходник Bluetooth и т.д. с паролем "0000".
	Звуковая панель и устройство расположены слишком далеко друг от друга.	Переместите устройство ближе к звуковой панели.
	Рядом находится устройство (микроволновая печь, беспроводная ЛВС и т.д.), передающее сигналы с частотой 2,4 ГГц.	Уберите звуковую панель подальше от устройства-источника радиочастотных сигналов.
	Подключено другое устройство Bluetooth.	Прервите текущее подключение Bluetooth и выполните согласование с новым устройством.

Не удается выполнить подключение Bluetooth.	Подключено другое устройство Bluetooth.	Звуковую панель нельзя подключить к нескольким устройствам Bluetooth одновременно. Прервите текущее подключение Bluetooth и выполните подключение к требуемому устройству.
	Выполнено согласование с более чем девятью устройствами, самая старая информация согласования удалена.	Выполните согласование снова. Звуковая панель может сохранять информацию о согласовании не более восьми устройств. При согласовании девятого устройства самая старая информация согласования будет удалена.
Не воспроизводится звук или звук прерывается при воспроизведении.	Подключение Bluetooth звуковой панели и устройства прервано.	Выполните операции подключения Bluetooth снова (стр.10).
	Звуковая панель и устройство расположены слишком далеко друг от друга.	Переместите устройство ближе к звуковой панели.
	Рядом находится устройство (микроволновая печь, беспроводная ЛВС и т.д.), передающее сигналы с частотой 2,4 ГГц.	Уберите звуковую панель подальше от устройства-источника радичастотных сигналов.
	Функция Bluetooth устройства отключена.	Включите функцию Bluetooth устройства.
	Устройство не настроено на отправку аудиосипналов Bluetooth на звуковую панель.	Убедитесь, что функция Bluetooth устройства настроена надлежащим образом.
	Воспроизведение на устройстве не выполнено.	Выполните воспроизведение на устройстве.
	Уровень громкости устройства установлен на минимальное значение.	Увеличьте уровень громкости.

Технические характеристики

Элемент Технические характеристики
Усилитель	Максимальная выходная мощность	Передний Л/П 30 Вт x 2 канала
		Сабвуфер 60 Вт
Секция переднего динамика	Тип	Акустическая подвеска (немагнитный тип защиты)
	Диффузор	Конический 6,5 см x 2 шт.
	Частотная характеристика	150 Гц – 22 кГц
Секция сабвуфера	Тип	Басоотражающий (немагнитный тип защиты)
	Диффузор	Конусообразный, 7,5 см x 2
	Частотная характеристика	От 50 Гц до 150 Гц
Декодер	Поддерживаемые аудиосигналы (TV, BD/DVD)	PCM (2 канала)Dolby DigitalDTS Digital Surround
Входные гнезда	Цифровое (оптическое)	2 (TV, BD/DVD)
	Цифровое (коаксиальное)	1 (COAXIAL)
	Аналоговое (RCA) 1	(ANALOG)
Bluetooth (только для YAS-103)	Версия Bluetooth	Вер. 2.1 +EDR
	Поддерживаемые протоколы	A2DP, SPP
	Поддерживаемые кодеки	SBC, MPEG4 AAC
	Беспроводной выход	Bluetooth класса 2
	Максимальное расстояние связи	10 м (без препятствий)

Общие сведения	Питание	Модели для США и Канады: 120 В переменного тока, 60 ГцМодель для Тайваня: 110–120 В переменного тока, 50/60 ГцПрочие модели: 220–240 В переменного тока, 50/60 Гц
	Потребляемая мощность	22 Вт
	Потребляемая мощность в режиме ожидания	менее 0,5 Вт
	Потребление электроэнергии в режиме ожиданияBluetooth (только для YAS-103)	0,6 Вт
	Размеры(Ш x В x Г)	890 x 91 x 115 мм (без подставок и кронштейнов)
		890 x 109 x 121 мм (с подставками и кронштейнами)
	Вес 4,0 кг

* Технические характеристики могут изменяться без уведомления.

В этой системе применяются новые технологии и алгоритмы, которые позволяют добиться окружающего 7.1-канального звука только с помощью фронтальных динамиков и исключают необходимость в использовании отражения от стен.

UniVolume

*UnVolume* является товарным знаком корпорации Yamaha Corporation.

Bluetooth

(только для YAS-103)

Bluetooth является зарегистрированным товарным знаком Bluetooth SIG и используется компанией Yamaha в соответствии с лицензионным соглашением.

DOLBY

DIGITAL

Изготовлено по лицензии компании Dolby Laboratories. Dolby, Pro Logic и символ в виде двух букв D являются товарными знаками Dolby Laboratories.

Сведения о патентах DTS см. на веб-сайте http://patents.dts.com. Система изготовлена по лицензии от DTS Licensing Limited. DTS и соответствующий символ (по отдельности и вместе) являются зарегистрированными товарными знаками, а DTS Digital Surround — товарным знаком компании DTS, Inc. © DTS, Inc. Все права защищены.

"Blu-ray Disc™", "Blu-ray™" и соответствующие логотипы являются товарными знаками ассоциации Blu-ray Disc Association.

Приведенное ниже описание касается только модели YAS-103.

Bluetooth

- Bluetooth — это технология для беспроводной связи между устройствами в области около 10 метров с передачей сигналов с частотой 2,4 ГГц, эту частотную полосу можно использовать без лицензии.

Использование связи Bluetooth

• Полоса 2,4 ГГц, которая используется совместимыми устройствами Bluetooth, является радиодиапазона, совместно использующимся различными типами оборудования. Хотя совместимые устройства Bluetooth используют технологию, минимизирующую влияние других компонентов, использующих ту же радиочастоту, такое влияние может снизить скорость или расстояние связи и в некоторых случаях помешать связи.
• Скорость передачи сигнала и расстояние возможной связи различаются в зависимости от расстояния между устройствами, наличия преград, радиоволн и типа оборудования.
• Yamaha не гарантирует беспроводную связь в любых случаях между данным аппаратом и совместимыми устройствами Bluetooth.

Информация для пользователей по сбору и утилизации старой аппаратуры и использованных батареек

Pb

Эти знаки на аппаратуре, упаковых и в сопроводительных документах указывают на то, что поддержанные электрические и электронные приборы и батарсийки тс должны выбрасываться вместе с обычным домашним мусором. Для правильной обработки, хранения и утилизации старой аппаратуры и использованных багареек, пожалуйства сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/ЕС и 2006/66/ЕС.

При надлежащей утилизации этих товаров и батареек, вы помогаете сохранять щенные ресурсы и предотврашать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за посоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров и батареек, пожалуйста обращайтесь в вашу локальную администрацию, в ваш присмный пункт или в магазии где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Эти знаки действительны только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Обратите внимание на знак для батареек (два знака на задней стороне):

Отот знак может использоваться в комбинации со знаком указывающим о содержании химикалий. В этом случае это удовстворяет требованиям установленными Директивой по использованию химикалий.

AVEEA71102A
