GEBRUIKSAANWIJZING Soavo900SW YAMAHA

ESPECIFICACIONESi Nl

Dank u voor het kiezen van dit YAMAHA subwoofersysteem.

Lees a.u.b. voor het in gebruik nemen de volgende

voorzorgsmaatregelen door. YAMAHA is niet aansprakelijk voor

schade en/of letsels die zijn veroorzaakt doordat onderstaande

voorzorgsmaatregelen niet in acht zijn genomen.

1 Lees deze handleiding nauwkeurig door om de best mogelijke

resultaten te verkrijgen. Bewaar de gebruiksaanwijzing voor

2 Stel dit apparaat op een koele, droge, schone plaats op - niet in

de buurt van ramen, warmtebronnen of op plaatsen die

onderhevig zijn aan trillingen of op buitengewoon stoffige,

warme, koude of vochtige plaatsen. Plaats de luidsprekers niet

in de buurt van mogelijke storingsbronnen (zoals

transformators of motoren).

3 Open nooit de ombouw. Raadpleeg uw dealer ingeval er een

vreemd voorwerp in het apparaat terechtgekomen is.

4 De gebruikte spanning moet dezelfde zijn als de spanning die

is aangegeven op het achterpaneel. Gebruik van dit apparaat op

een hogere spanning dan aangegeven is gevaarlijk en kan

brand en/of een elektrische schok veroorzaken.

5 Stel het apparaat niet bloot aan regen of vocht om het risico van

brand of een elektrische schok te voorkomen.

6 Oefen nooit overmatige kracht uit op de schakelaars en

regelaars of op de aansluitkabels. Bij het verplaatsen van dit

apparaat, er op letten eerst de stekker van het netsnoer uit het

stopcontact te verwijderen en de verbindingen van de kabels

met overige apparatuur los te maken. Trek nooit aan de kabels

7 Wanneer u het apparaat gedurende een langere periode niet

gaat gebruiken (bijv., bij vakantie, enz.), de stekker steeds uit

het stopcontact verwijderen.

8 Aangezien dit apparaat uitgerust is met een ingebouwde

vermogensversterker, wordt er warmte via het achterpaneel

afgevoerd. Plaats het apparaat niet tegen een muur en laat

minstens 20 cm ruimte aan de bovenzijde, achterzijde, links en

rechts van het apparaat ter voorkoming van beschadiging of

brand. Plaats het apparaat ook niet met het achterpaneel naar

beneden gericht op de grond of op een ander oppervlak.

9 Dek het achterpaneel van dit apparaat niet af met kranten,

tafeldoeken, gordijnen, enz. waardoor de warmte niet kan

worden afgegeven. Als de temperatuur in dit apparaat stijgt,

kan dit brand, schade aan dit apparaat en/of lichamelijk letsel

10 De volgende voorwerpen mogen niet op dit apparaat worden

- Glas, porselein, kleine metalen voorwerpen, enz.

Als glas e.d. valt door trillingen en dan in stukken breekt, kan

dit lichamelijk letsel veroorzaken.

- Brandende kaarsen, enz.

Als de kaars valt door trillingen, kan dit brand en lichamelijk

- Voorwerpen die water bevatten

Als het voorwerp valt door trillingen en het water loopt eruit,

kan dit de luidspreker beschadigen en/of kan u een

elektrische schok krijgen.

11 Plaats dit apparaat niet op een plaats waar er waterdruppels e.d.

op kunnen vallen. Anders kan dit brand, schade aan dit

apparaat en/of lichamelijk letsel veroorzaken.

12 Steek nooit een hand of een vreemd voorwerp in de YST-poort

aan de voorkant van dit apparaat. Neem de poort niet vast

wanneer u het apparaat verplaatst. Dit kan lichamelijk letsel

en/of schade aan dit apparaat veroorzaken.

13 Plaats nooit een breekbaar voorwerp naast de YST-poort van

dit apparaat. Als het voorwerp valt als gevolg van de luchtdruk,

kan dit schade aan het apparaat en/of lichamelijk letsel

14 Open nooit de ombouw. Dit kan een elektrische schok

veroorzaken, aangezien dit apparaat gebruikmaakt van

hoogspanning. Dit kan eveneens lichamelijk letsel en/of

beschadiging van het apparaat veroorzaken.

15 Als u een luchtbevochtiger gebruikt, moet u condensatie in dit

apparaat voorkomen. Voorzie hiervoor voldoende ruimte rond

dit apparaat of voorkom overmatige bevochtiging.

Condensatie kan brand, schade aan dit apparaat en/of een

elektrische schok veroorzaken.

16 De superlage frequenties die door dit apparaat worden

gereproduceerd, kunnen bij gebruik van een platenspeler

bromgeluiden veroorzaken. Stel in een dergelijk geval dit

apparaat op een afstand van de platenspeler op.

17 Dit apparaat kan beschadigd worden als bepaalde geluiden

ononderbroken worden uitgevoerd met een hoog

volumeniveau. Wanneer bijvoorbeeld sinusgolven van 20 Hz-

50 Hz van een testdisc, basgeluiden van elektronische

instrumenten, enz. ononderbroken worden uitgevoerd, of bij

het neerlaten van de naald op een grammofoonplaat, moet u het

volumeniveau verlagen om te voorkomen dat dit apparaat

18 Indien u merkt dat er zich bij dit apparaat vervorming van het

geluid voordoet, (d.w.z. onnatuurlijke, “kloppende” of

“tikkende” geluiden die zich met tussenpozen voordoen), dient

u het volumeniveau terug te brengen. Door de zware, lage

frequentietonen van het geluidsspoor van een film of

soortgelijk luide passages van popmuziek met een

buitengewoon hoog volume weer te geven, bestaat de kans op

beschadiging van dit luidsprekersysteem.

19 De trillingen die worden veroorzaakt door superlage

frequenties kunnen het TV-beeld vervormen. Stel in een

dergelijk geval dit apparaat op een afstand van het TV-toestel

20 Probeer nooit dit apparaat te reinigen met behulp van een

chemisch reinigingsmiddel, aangezien hierdoor de afwerking

beschadigd kan worden. Gebruik een schone, droge doek.

21 Alvorens te concluderen dat uw apparaat defect is, eerst het

hoofdstuk “OPLOSSEN VAN PROBLEMEN” doorlezen

voor advies betreffende het opsporen van veel voorkomende

22 Installeer dit toestel in de buurt van het stopcontact op zo’n

manier dat u gemakkelijk bij de stekker kunt.

23 De batterijen mogen niet worden blootgesteld aan hitte, zoals

door direct zonlicht, vuur of iets dergelijks.

24 Het op een veilige en stevige positie plaatsen van het

systeem is de verantwoordelijkheid van de gebruiker.

YAMAHA is niet aansprakelijk voor ongevallen

veroorzaakt door onjuiste plaatsing of installatie van de

LET OP: Lees eerst deze aanwijzingen alvorens het

(Modellen voor Azië en algemene modellen)

De spanningskeuzeschakelaar op het achterpaneel

van dit apparaat dient correct ingesteld te worden op

de plaatselijke netspanning ALVORENS de stekker

van het netsnoer van dit apparaat in het stopcontact

te steken. Instelbare netspanningen zijn 110/120/220/

230-240 V wisselstroom, 50/60 Hz.

Over deze handleiding 2

Meegeleverde accessoires 2

Bedieningsorganen en functies 3

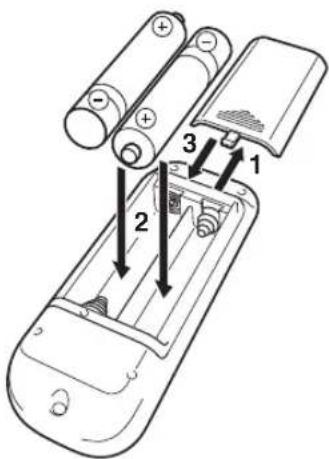

Voorbereiden van de afstandsbediening 5

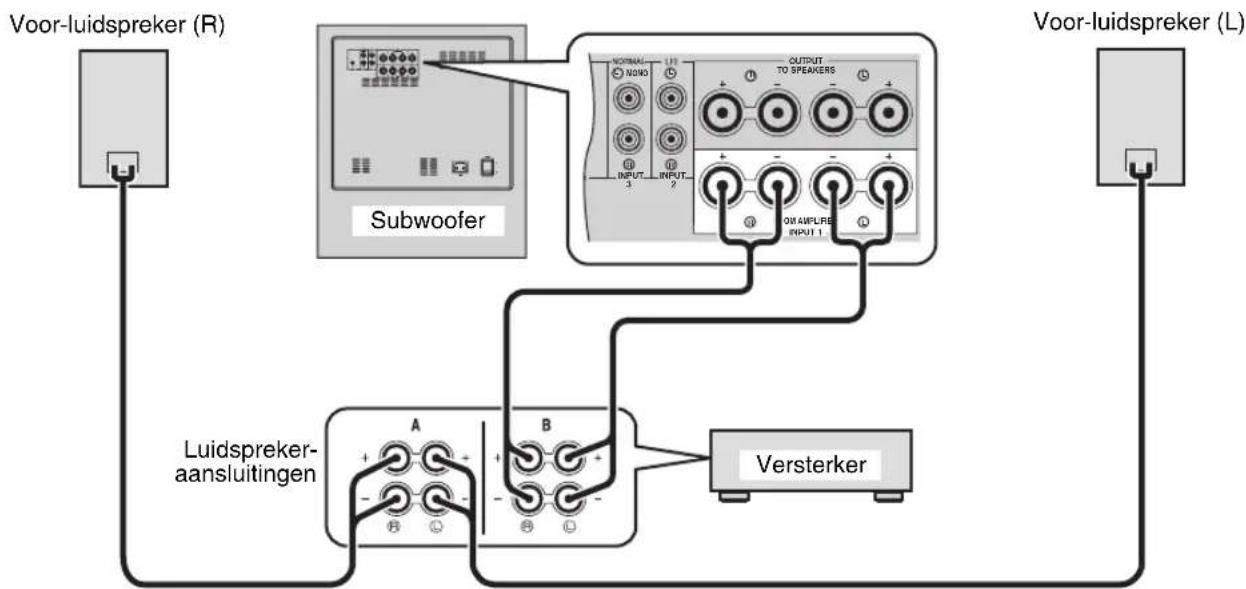

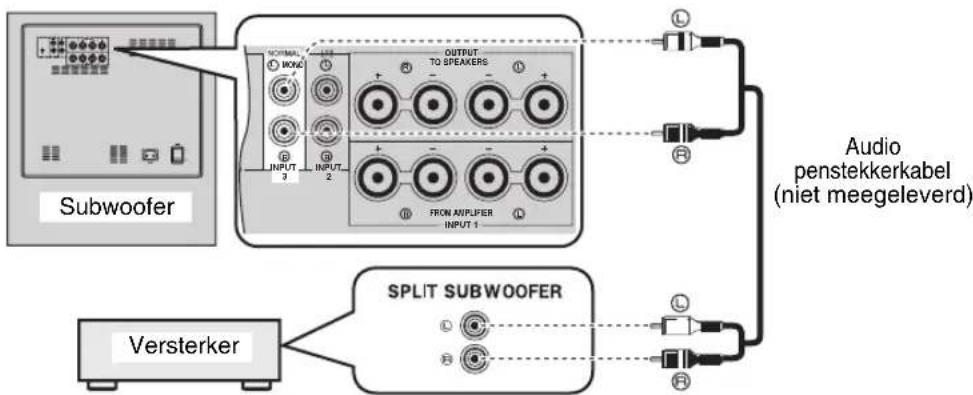

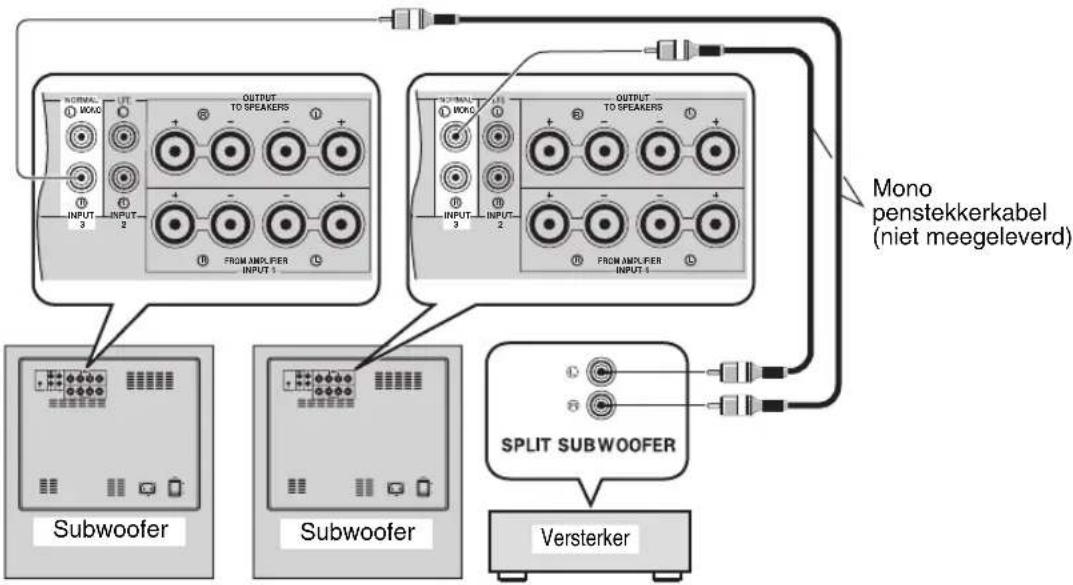

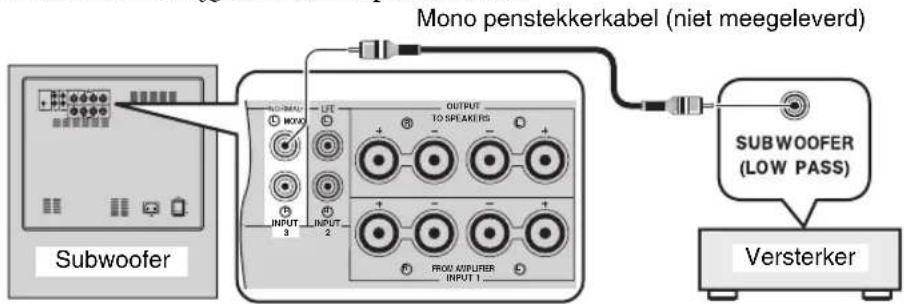

Aansluiten op een versterker met een

subwoofer (lijnuitgang) aansluiting(en)

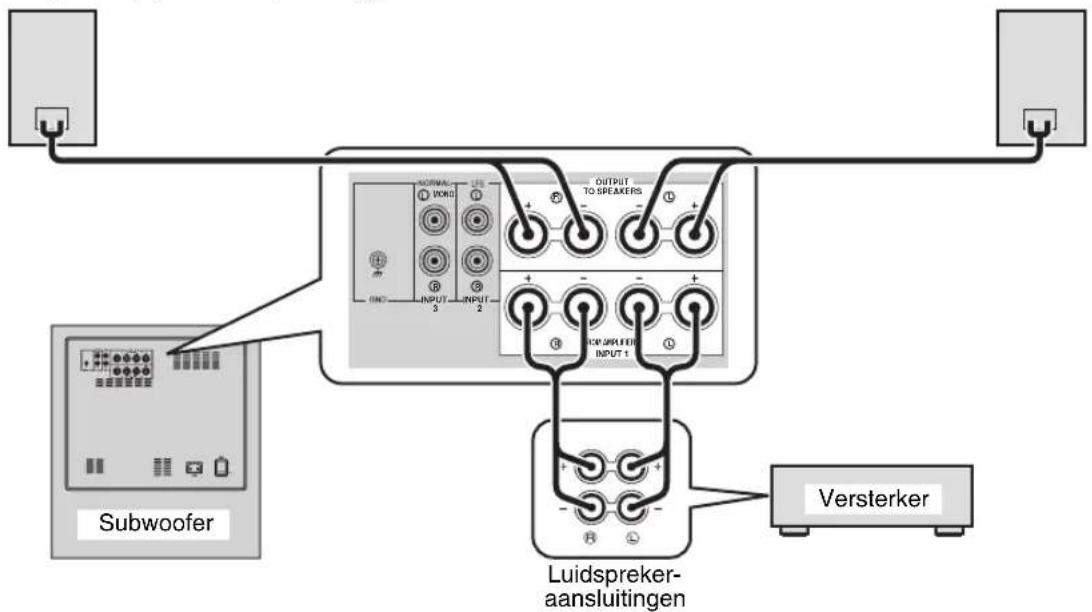

Aansluiten op een versterker zonder

subwoofer (lijnuitgang) aansluiting 9

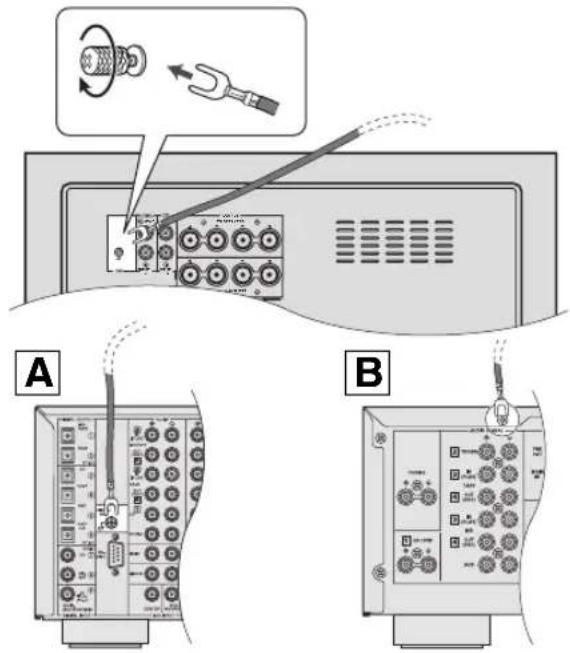

Aansluiten van de aarding 12

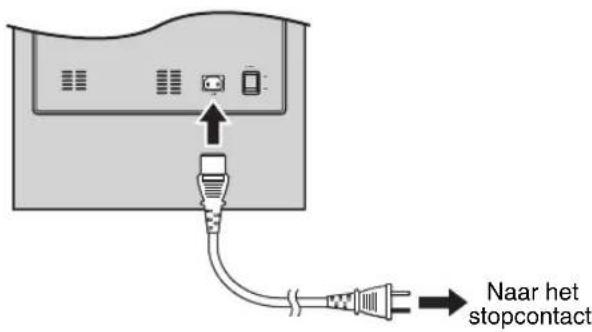

Aansluiten van het netsnoer 12

GEBRUIKEN VAN DIT TOESTEL 13

Regelen van de geluidsbalans 13

Opslaan van de instellingen voor

Instellen van de slaaptimer 14

Dit toestel aan of uit zetten met de

afstandsbediening van uw versterker 15

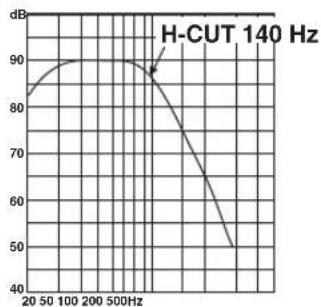

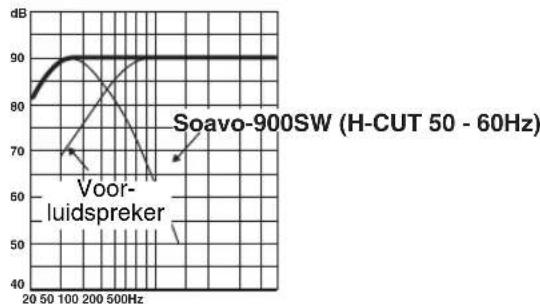

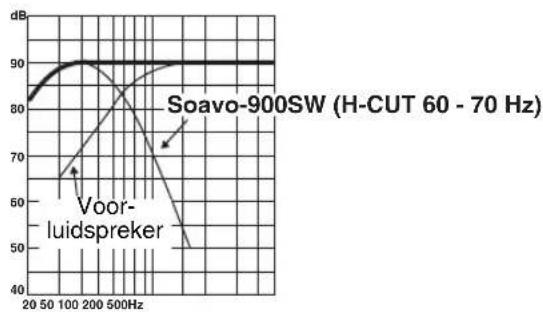

Frequentiekarakteristieken 16

TECHNISCHE GEGEVENS 19

Dit apparaat heeft een magnetisch afgeschermde constructie,

maar toch bestaat de kans dat wanneer dit apparaat te dicht

bij een tv-toestel geplaatst wordt, de kwaliteit van de kleuren

nadelig beïnvloed zal worden. In dat geval zet u dit apparaat

op wat grotere afstand van het tv-toestel.

De stroomvoorziening van dit toestel is niet afgesloten

zolang de stekker in het stopcontact zit, ook al is het

toestel zelf uitgeschakeld. In deze staat is dit toestel

ontworpen om slechts een zeer kleine hoeveelheid

stroom te gebruiken.

Alleen voor klanten in Nederlands

Bij dit product zijn batterijen geleverd.

Wanneer deze leeg zijn, moet u ze niet

weggooien maar inleveren als KCA.

◆ Hoog dynamisch vermogen van 600 W

◆ L.F.E ingangsaansluiting

◆ Mogelijkheid tot afstandsbediening

U kunt wijzigingen maken in de instellingen voor dit

toestel vanaf uw luisterplek met behulp van de

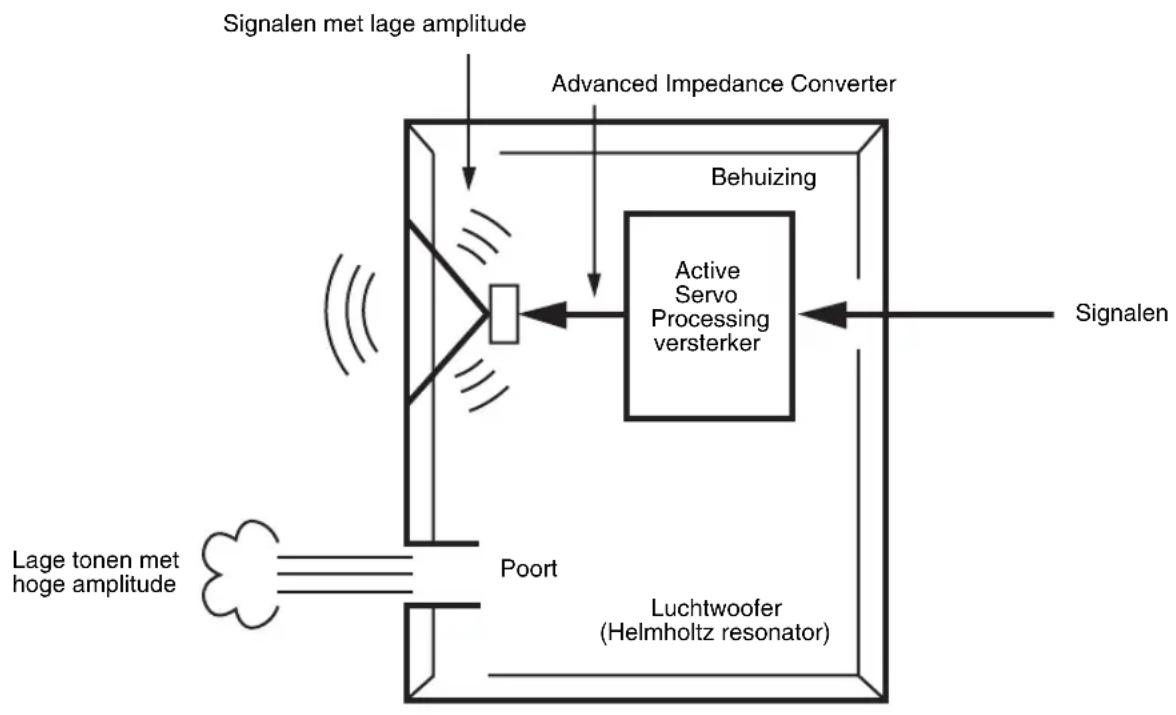

◆ Advanced Yamaha Active Servo Technology II Dit toestel maakt gebruik van Advanced Yamaha

Active Servo Technology II, speciaal ontwikkeld door

Yamaha voor het reproduceren van zeer lage tonen met

een zeer hoge kwaliteit.

◆ Twee ingangsaansluitingen

Dit toestel kan gemakkelijk worden toegevoegd aan uw

bestaande audiosysteem door het te verbinden met

hetzij de luidsprekeraansluitingen of met de lijn-uitgang

(tulpstekker) aansluitingen van de versterker.

◆ Optimale basweergave met verschillende

Door de hoge afsnijfrequentie en de fase in te stellen

kunt u de geluidsweergave van dit toestel optimaal

afstemmen op die van uw voor-luidsprekers.

◆ B.A.S.S. functietoets

Dit toestel is uitgerust met een B.A.S.S. functietoets

zodat u van een basweergave kunt profiteren die is

afgestemd op elke gebruikte signaalbron.

• In deze handleiding worden handelingen die uitgevoerd kunnen worden via het voorpaneel zowel als via de

afstandsbediening uiteengezet aan de hand van de afstandsbediening.

• y geeft een bedieningstip aan.

• De opmerkingen bevatten belangrijke informatie over de veiligheid en bedieningsaanwijzingen.

Controleer of u alle volgende onderdelen inderdaad ontvangen hebt.

Over deze handleiding

VAN START Nederlands

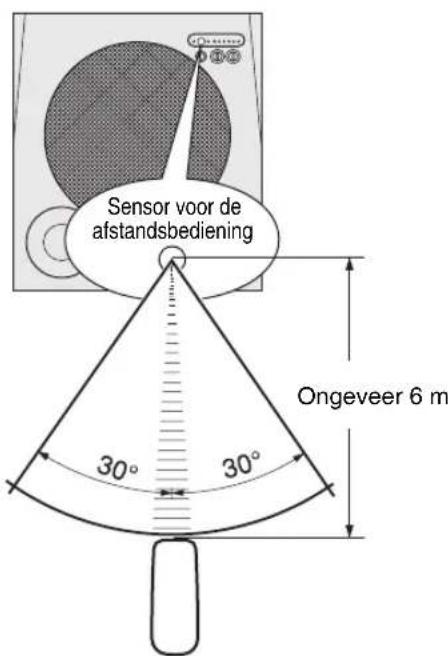

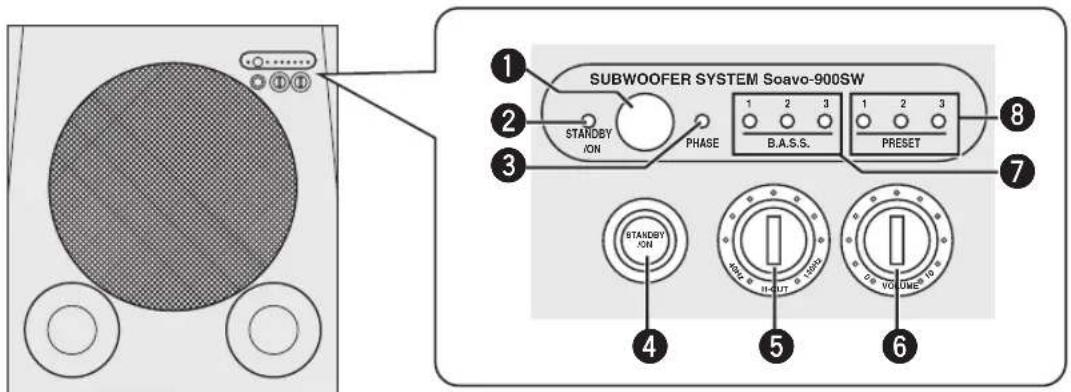

1 Sensor voor de afstandsbediening

Ontvangt de signalen van de afstandsbediening.

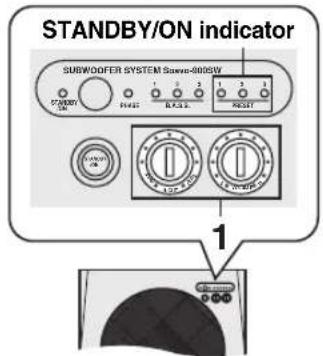

2 STANDBY/ON indicator

Groen: Licht op wanneer dit toestel aan staat.

Rood: Licht op wanneer dit toestel uit (standby) staat.

Oranje: Licht op wanneer de slaaptimer is ingeschakeld.

: Licht op wanneer tegengestelde fase is ingesteld.

Rood: Licht op wanneer normale fase is ingesteld.

4 STANDBY/ON schakelaar

Hiermee zet u dit toestel aan of uit (standby).

Wanneer dit toestel uit (standby) staat, wordt er nog steeds

een klein beetje stroom verbruikt.

Regelt de hoge afsnijfrequentie in samenhang met de

ingestelde voor-luidsprekers of op basis van uw eigen

voorkeur (zie bladzijde 13).

Regelt het volumeniveau. Draai de regelaar met de klok

mee om het volume te verhogen of tegen de klok in om het

7 B.A.S.S. indicators

Lichten op om het op dit moment geselecteerde B.A.S.S.

nummer (1, 2 of 3) aan te geven (zie bladzijde 13).

Lichten op om het op dit moment geselecteerde PRESET

nummer (1, 2 of 3) aan te geven (zie bladzijde 14).

• Als u dit toestel uit (standby) zet wanneer één van de

PRESET indicators brandt, zal er geen PRESET

indicator oplichten wanneer u het toestel de volgende

• De PRESET indicators gaan uit wanneer u op een andere

toets drukt dan PRESET 1, 2 of 3, of wanneer u een

andere functie van dit toestel gebruikt.

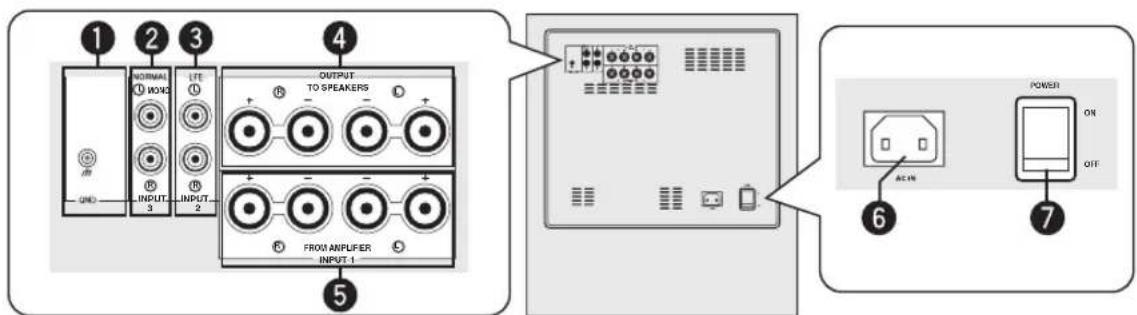

Bedieningsorganen en functies H-CUT SUBWOOFER SYSTEM Soavo-900SW STANDBY /ON STANDBY /ON PHASE123123B.A.S.S.PRESET140Hz 40Hz VOLUME 10

Zie bladzijde 12 voor meer informatie over de aansluiting.

2 INPUT 3 aansluitingen

Zie de bladzijden 7 - 8 voor meer informatie over deze aansluitingen.

3 INPUT 2 (LFE) aansluitingen

Zie bladzijde 8 voor meer informatie over de aansluiting.

4 OUTPUT aansluitingen

Zie bladzijde 10 voor meer informatie over de aansluiting.

5 INPUT 1 aansluitingen

Zie de bladzijden 10 - 11 voor meer informatie over deze aansluitingen.

6 AC IN Hierop dient u het meegeleverde netsnoer aan te sluiten (zie bladzijde 12).

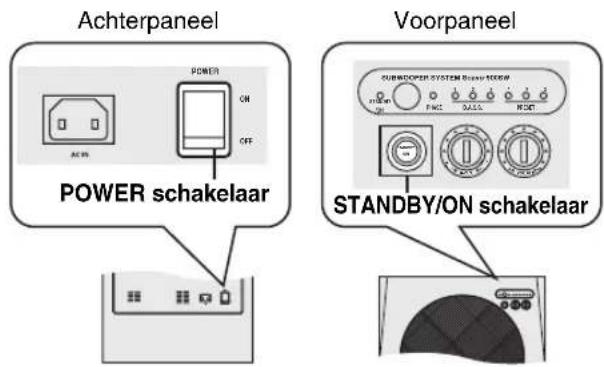

Hiermee kunt u dit toestel aan of uit (standby) zetten(ON/OFF).

Normaal gesproken kunt u deze schakelaar gewoon op de ON

stand laten staan. Wanneer u dit toestel langere tijd niet zult

gebruiken dient u deze schakelaar in de OFF stand te zetten.

1 STANDBY Hiermee zet u dit toestel uit (standby).

Wanneer dit toestel uit (standby) staat, wordt er nog steeds

een klein beetje stroom verbruikt.

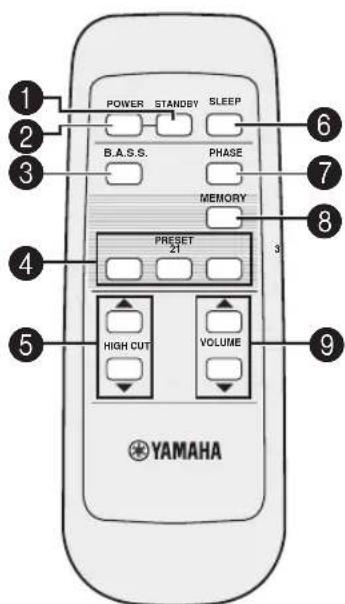

2 POWER Hiermee zet u dit toestel aan.

Hiermee kunt u een stand selecteren die geschikt is voor de huidige signaalbron.

Met elke druk op B.A.S.S. zal de B.A.S.S. indicator veranderen van 1, naar 2

4 PRESET Slaat instellingen voor B.A.S.S., hoge afsnijfrequentie en

fase op en en roept deze ook weer op (zie bladzijde 14).

Regelt de hoge afsnijfrequentie in samenhang met de ingestelde voor-

luidsprekers of op basis van uw eigen voorkeur (zie bladzijde 13).

6 SLEEP Hiermee kunt u de slaaptimer instellen (zie bladzijde 14).

7 PHASE Schakelt de fase om.

Normaal gesproken kunt u dit toestel instellen op tegengestelde fase.

Afhankelijk van uw luidsprekers of de omstandigheden in uw kamer

is het echter mogelijk dat u een betere geluidsweergave krijgt door

deze schakelaar op onveranderde (normale) fase in te stellen. Luister

zelf naar de geproduceerde weergave om de beste instelling te vinden.

8 MEMORY Slaat instellingen voor B.A.S.S., volume, hoge

afsnijfrequentie en fase op (zie bladzijde 14).

Hiermee kunt u het door dit toestel geproduceerde volume regelen. OUTPUTTO SPEAKERSFROM AMPLIFIERINPUT 3 INPUT 2 INPUT 1

1 Druk op het teken op de batterijklep en

2 Doe de twee meegeleverde batterijen van

het type AA, R6, UM-3 in het batterijvak in

overeenstemming met de aanduidingen

3 Doe de batterijklep weer dicht.

Vervangen van de batterijen Vervang alle batterijen tegelijk wanneer u merkt dat het bereik van de afstandsbediening minder wordt of iets dergelijks.• Gebruik geen oude en nieuwe batterijen door elkaar.• Gebruik geen verschillende soorten batterijen door elkaar (alkali en gewone (mangaan) batterijen bijvoorbeeld). Elke soort batterij heeft zijn eigen karakteristieken, ook al zijn ze even groot.• Wanneer de batterijen leeg zijn moet u ze onmiddellijk uit de afstandsbediening halen om te voorkomen dat er zuur uit lekt of dat ze barsten.• Werp batterijen weg in overeenstemming met de ter plaatse geldende regelgeving.• Als een batterij gaat lekken, moet u deze onmiddellijk weggooien. Pas op dat eventueel gelekt batterijzuur niet in contact laat komen met uw huid of uw kleding. Veeg het batterijvak netjes schoon voor u er nieuwe batterijen in doet. ■Gebruiken van de afstandsbediening De afstandsbediening zendt een gerichte infraroodstraal uit. U moet de afstandsbedieningen goed op de afstandsbedieningssensor op het hoofdtoestel richten. Omgaan met de afstandsbediening Wees voorzichtig dat u geen vloeistoffen morst op de afstandsbediening.Wees voorzichtig dat u de afstandsbediening niet laat vallen.Laat de afstandsbediening niet achter op de volgende plekken:– te warme of vochtige plekken, zoals in de buurt van de verwarming of in een badkamer– zeer koude plekken– stoffige plekken Voorbereiden van de afstandsbediening Opmerkingen 3

2 Sensor voor de afstandsbedieningOngeveer 6 m6 Nl

De positie van de subwoofer maakt niet zo heel veel uit omdat de zeer lage tonen niet erg richtingsgevoelig zijn. Voor een

echt goed doorklinkende weergave verdient het aanbeveling twee subwoofers te gebruiken, alhoewel goede effecten te

bereiken met een enkele subwoofer. ( : subwoofer, : voor-luidspreker)

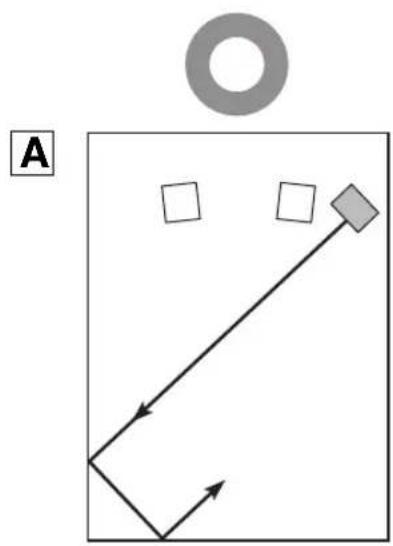

■Wanneer u één subwoofer gebruikt

Plaats de subwoofer buiten de rechter of linker voor-

Als de subwoofer naar de wand wordt gericht, is het

mogelijk dat de geluidsgolven van de subwoofer en de

weerkaatsing daarvan via de wand elkaar opheffen. Om dit

te voorkomen dient u de subwoofer schuin naar de wand te

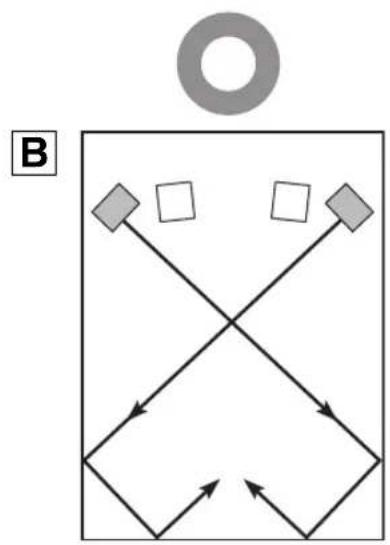

■Wanneer u twee subwoofers gebruikt

Plaats de subwoofers buiten elk van de voor-luidsprekers.

OPSTELLING A A B B7 Nl

Zie de bladzijden 7 - 8 wanneer uw versterker een subwoofer (lijnuitgang) aansluiting(en) heeft, of zie de bladzijden 9 -

11 wanneer uw versterker geen subwoofer (lijnuitgang) aansluiting heeft.

• Sluit het netsnoer van dit toestel of de andere componenten pas aan op het lichtnet wanneer alle verbindingen tussen de

componenten gemaakt zijn.

• Let erop dat u de linker (L) en rechter (R) kanalen, “+” (rood) en “–” (zwart) op de juiste manier aansluit. Raadpleeg

daarom tevens de handleiding van de andere apparatuur die op dit toestel wordt aangesloten.

• De aansluitmethoden of de benamingen van de aansluitingen kunnen per component verschillen. Raadpleeg daarom

tevens de handleiding van de component in kwestie.

Wanneer uw versterker een éénkanaals subwooferaansluiting heeft

Verbind de subwoofer (of laagdoorlaat- enz.) aansluiting van uw versterker met de INPUT 3 ( /MONO) aansluiting van

dit toestel door middel van een los verkrijgbare mono tulpstekkerkabel.

Wanneer uw versterker tweekanaals subwooferaansluitingen heeft

Verbind de “L” kant van de subwooferaansluiting van uw versterker met de INPUT 3 ( /MONO) aansluiting van dit

toestel en de “R” kant van de subwooferaansluiting van uw versterker met de INPUT 3 ( ) aansluiting van dit toestel

door middel van een los verkrijgbare audio tulpstekkerkabel.

• Sommige versterkers hebben lijn-uitgangsaansluitingen met de aanduiding PRE OUT. Wanneer u dit toestel verbindt

met de PRE OUT aansluitingen van de versterker moet u eerst controleren of de versterker tenminste twee sets PRE OUT aansluitingen heeft. Als de versterker slechts één set PRE OUT aansluitingen heeft, mag u dit toestel niet

verbinden met de PRE OUT aansluitingen. In plaats daarvan dient u dit toestel te verbinden met de

luidsprekeraansluitingen van de versterker (zie de bladzijden 9 - 10).

• Wanneer u de mono lijnuitgang van de versterker gebruikt, dient u de INPUT 3 ( /MONO) aansluiting te gebruiken.

• Wanneer u de lijnuitgangen van de versterker gebruikt, mogen er geen andere luidsprekers worden verbonden met de

OUTPUT aansluitingen op het achterpaneel van dit toestel. Als er toch luidsprekers worden aangesloten op deze

aansluitingen, zullen deze geen geluid produceren.

AANSLUITINGEN Opmerkingen

Aansluiten op een versterker met een subwoofer (lijnuitgang)

Mono penstekkerkabel (niet meegeleverd)

■Met twee subwoofers

Verbind de “R” kant van de subwooferaansluiting van uw versterker met de INPUT 3 ( ) aansluiting van dit toestel door

middel van een los verkrijgbare mono tulpstekkerkabel (tulpstekker) en verbind de “L” kant van de subwooferaansluiting

van uw versterker met de INPUT 3 ( /MONO) aansluiting van dit toestel door middel van een los verkrijgbare mono

tulpstekkerkabel (penstekkerkabel).

■Aansluiten op een versterker met een hoge afsnijfunctie

Als uw versterker in staat is zelf de hogere tonen weg te filteren uit de signalen die naar de

subwoofer gestuurd worden, verbind dan de versterker met de INPUT 2 (LFE) aansluiting van dit

toestel. Dit geeft een betere geluidskwaliteit omdat het signaal dan niet meer binnenin dit toestel

bewerkt hoeft te worden en het ingebouwde HIGH CUT (hoge afsnij-) circuit gepasseerd kan

L L R R R R MONO INPUT 3 INPUT 29 Nl AANSLUITINGENNederlands Sluit een versterker (en voor-luidsprekers) aan op dit toestel met behulp van los verkrijgbare luidsprekerkabels. Raadpleeg

de volgende instructies voor het maken van de juiste verbindingen.

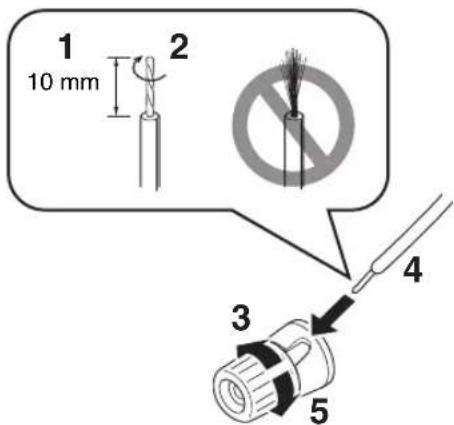

■Aansluiten van de luidsprekerkabel

1 Verwijder ongeveer 10 mm isolatie van elk

van de luidsprekerdraden.

2 Draai de blootgekomen draadjes netjes

samen om kortsluiting te voorkomen.

3 Draai de knop tegen de klok in los.

4 Steek een ontbloot draadeind in het gat aan

de zijkant van de aansluiting.

5 Draai de knop met de klok mee vast.

6 Controleer of de draad goed vast zit door er

voorzichtig aan te trekken. • Zorg ervoor dat blootliggende luidsprekerdraden elkaar niet kunnen raken, want hierdoor kunnen dit toestel en de versterker, of allebei, beschadigd raken.• Houd de luidsprekerkabels voor deze aansluitingen zo kort mogelijk. Eventuele lengtes kabel die u overheeft mag u niet samenbundelen of oprollen. Als de aansluitingen niet juist zijn, zal er geen geluid worden weergegeven door dit toestel of via de luidsprekers, of via geen van beide.• Zorg ervoor dat de + en – polariteitsaanduidingen voor de luidsprekeraansluitingen correct in acht worden genomen. Als deze draden worden omgewisseld, zal weergave onnatuurlijk klinken en zullen lage tonen slecht of niet worden weergegeven. • Steek de draad niet met de isolatie in het gat. Dan is de kans groot dat er geen geluid geproduceerd zal worden. ■Bananenstekker aansluiting

1 Maak de knop vast.

2 Steek de bananenstekker in de

bijbehorende aansluiting.

Aansluiten op een versterker zonder subwoofer (lijnuitgang) aansluiting

AANSLUITINGEN Wanneer uw versterker één set aansluitingen voor de voor-luidsprekers heeft

Verbind de luidsprekeraansluitingen van de versterker met de INPUT 1 aansluitingen van dit toestel en verbind de

OUTPUT aansluitingen van dit toestel vervolgens door middel van een los verkrijgbare luidsprekerkabel met de voor-

Het aansluiten via dit toestel van uw voor-luidsprekers heeft geen effect op de geluidskwaliteit.

■Eén subwoofer gebruiken

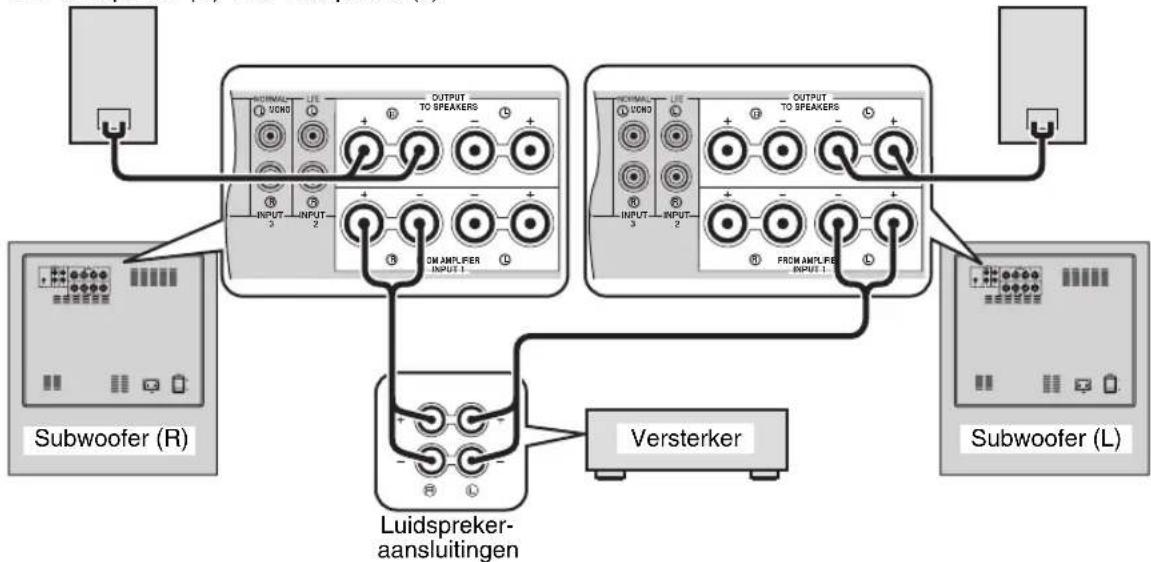

■Wanneer u twee subwoofers gebruikt

OUTPUTTO SPEAKERSFROM AMPLIFIER L L L R R R LR MONO INPUT 3 INPUT 2 INPUT 1 Voor-luidspreker (R) Voor-luidspreker (L)

AANSLUITINGEN Nederlands

Wanneer uw versterker twee sets voor-luidsprekeraansluitingen heeft en beide sets

tegelijkertijd geluid kunnen produceren

• Verbind de ene set voor-luidsprekeraansluitingen van de versterker met de INPUT 1 aansluitingen van dit toestel en

verbind de andere set voor-luidsprekeraansluitingen direct met de voor-luidsprekers door middel van los verkrijgbare

• Stel de versterker zo in dat beide sets voor-luidsprekeraansluitingen tegelijkertijd geluid kunnen reproduceren.

Als uw versterker niet in staat is beide sets tegelijkertijd geluid te laten produceren via de beschreven aansluitingen, volg

dan “Wanneer uw versterker één set aansluitingen voor de voor-luidsprekers heeft” op bladzijde 10.

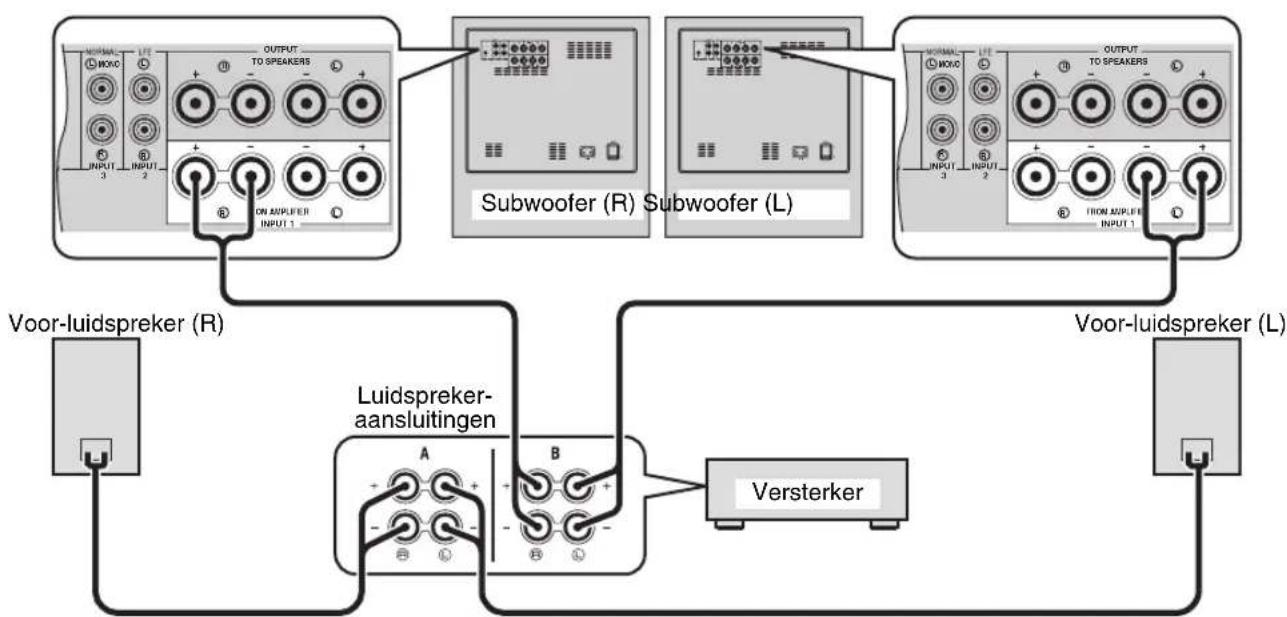

■Met twee subwoofers

OUTPUTTO SPEAKERSFROM AMPLIFIER L L L R R R LR MONO INPUT 3 INPUT 2 INPUT 1 Voor-luidspreker (R)

Voor-luidspreker (L)

Voor-luidspreker (L)

Subwoofer (R) Subwoofer (L)

AANSLUITINGEN Als dit toestel of de versterker last heeft van storende ruis

wanneer u de luidsprekeraansluitingen van uw versterker

met dit toestel verbindt, dient u zowel de aardaansluiting

van uw versterker als de GND (aarde) aansluiting van dit

toestel aan te sluiten op een goede aarding door middel van

een daarvoor geschikte, los verkrijgbare draadzoals u kunt

Als uw versterker geen GND (aarde) aansluiting heeft,

kunt u een draad vastmaken aan één van de schroeven

waarmee de behuizing van uw versterker bevestigd is,

zoals u kunt zien op afb. .

Zorg er bij het aansluiten van de GND (aarde) aansluiting

voor dat de stekkers van de versterker en van dit toestel niet

in het stopcontact zitten.

Steek het ene uiteinde van het meegeleverde netsnoer in de

AC IN aansluiting van dit toestel nadat u alle andere

aansluitingen heeft verricht, en doe tenslotte de stekker in

• Gebruik geen andere netsnoeren. Gebruik uitsluitend het

meegeleverde snoer. Gebruik van andere stroomsnoeren

kan leiden tot brandgevaar of elektrische schokken.

• Steek de stekker niet in een eventuele

netstroomaansluiting op uw versterker. Dit kan leiden

tot vervormde geluidsweergave of de stroomvoorziening

van uw versterker uitschakelen.

Aansluiten van de aarding

A B OUTPUTTO SPEAKERSFROM AMPLIFIERINPUT 1

A B Aansluiten van het netsnoer

POWER ON OFF Naar het

stopcontact13 Nl Nederlands Voor u dit toestel gaat gebruiken, moet u het volume en de toon van dit toestel afstemmen op die van de voor-luidsprekers door middel van de onderstaande procedure. 1 Nadat u zich ervan verzekerd heeft dat POWER op het achterpaneel van dit toestel op ON staat, dient u op POWER te drukken om dit toestel aan te zetten. De STANDBY/ON indicator zal nu groen oplichten. 2 Druk op VOLUME om het volume van dit

toestel op de minimum waarde (0) te zetten.

3 Zet alle andere componenten aan.

4 Laat materiaal met lage tonen weergeven en

zet uw versterker op het volumeniveau

waarbij u naar de weergave wilt luisteren. Zet de toonregeling van uw versterker in op de middelste (neutrale) stand. 5 Druk op HIGH CUT / en stel de stand in

waarbij de door u gewenste weergave wordt

bereikt. Normaal gesproken kunt u een niveau instellen dat iets hoger ligt dan de minimum frequentie van de voor-luidsprekers.* Raadpleeg voor de minimum frequentie van de voor-luidsprekers de handleiding van de voor-luidsprekers in kwestie. 6 Druk op VOLUME om het volume van dit

toestel geleidelijk te verhogen om zo de

balans te regelen tussen het door de voor-

luidsprekers geproduceerde geluid en dat

van dit toestel. Normaal gesproken kunt u het volumeniveau zo instellen dat u iets meer bas (lage tonen) hoort dan wanneer u dit toestel niet zou gebruiken. y Wanneer u niet het gewenste effect bereikt, kunt u de stappen 5 en 6 proberen te herhalen. 7 Druk op PHASE om te kiezen tussen

reguliere en tegengestelde signaalfase. Normaal gesproken kunt u tegengestelde fase instellen. Als dit niet het gewenste effect oplevert, kunt u de instelling voor de reguliere signaalfase proberen. 8 Druk op B.A.S.S. om een stand te selecteren

die geschikt is voor de huidige signaalbron. 1: WIDEWanneer er bijvoorbeeld filmmateriaal wordt weergegeven, worden de lage frequentie-effecten versterkt voor een krachtiger weergave. 2: NORMALWanneer er muziek- of filmmateriaal wordt weergegeven, kunt u met deze instelling profiteren van een natuurlijke weergave van de lage tonen.3: NARROWWanneer er gewoon muziekmateriaal wordt weergegeven, worden bij deze instelling te nadrukkelijke lage tonen weggefilterd om de weergave helderder te maken.

GEBRUIKEN VAN DIT TOESTEL Regelen van de geluidsbalans

/ON14 Nl GEBRUIKEN VAN DIT TOESTELU kunt op dit toestel maximaal 3 sets met uw favoriete instellingen (volume, hoge afsnijfrequentie, fase en B.A.S.S. stand) opslaan. ■Opslaan van de instellingen In deze procedure wordt PRESET 1 als voorbeeld gebruikt. 1 Maak de gewenste instellingen voor het

volume, hoge afsnijfrequentie, fase en B.A.S.S. (zie bladzijde 13). 2 Druk op MEMORY. De PRESET indicators op het voorpaneel zal nu gaan knipperen. 3 Druk op PRESET 1. De PRESET 1 indicator zal nu oplichten. De huidige instellingen worden opgeslagen onder PRESET 1. y • Als u bij stap 3 op een bepaald voorkeuzenummer drukt, zal dit eventueel eerder daaronder opgeslagen instellingen wissen en vervangen. • Terwijl de VOLUME knop of de H-CUT knop aan het draaien is omdat er op een PRESET gedrukt is, zal het drukken op een andere PRESET geen uitwerking hebben. ■Oproepen van instellingen

Druk op de PRESET toets (1, 2 of 3) waarvan u de instellingen opnieuw wilt gebruiken. ■Geheugen back-up Ook wanneer u dit toestel uitschakelt met POWER op het achterpaneel zal de laatste instelling zoals die gold toen het toestel werd uitgeschakeld bewaard blijven (‘Last memory’ functie). Als de stroomvoorziening echter langer dan een week wordt onderbroken, zal de instelling verloren gaan.Als u de slaaptimer instelt, zal dit toestel zichzelf automatisch na 120 minuten uit (standby) zetten.Druk op SLEEP.De kleur van de STANDBY/ON indicator verandert in oranje.Druk nog eens op SLEEP om de slaaptimer uit te schakelen. Opslaan van de instellingen voor

900SW3 123PRESETOpmerking Instellen van de slaaptimer

POWERSTANDBYSLEEPPHASEMEMORYPRESETHIGH CUTVOLUME213B.A.S.S.SLEEP SUB W STANDBY /ON15 Nl GEBRUIKEN VAN DIT TOESTEL Nederlands

* Deze functie is alleen mogelijk met Yamaha versterkers

die voldoen aan de volgende voorwaarden:

– De versterker is op de markt gebracht in 2005 of later.

– De afstandsbediening van de versterker heeft twee

verschillende toetsen voor STANDBY en ON.

Als de AMP ID archiefcode van de afstandsbediening is

gewijzigd, is het mogelijk dat deze functie niet werkt.

1 Zet POWER op het achterpaneel in de OFF

2 Zet POWER op ON terwijl u STANDBY/ON op

het voorpaneel ingedrukt houdt.

STANDBY/ON tenminste 3 seconden

lang ingedrukt houden.

Nadat de STANDBY/ON indicator 4 keer geknipperd

heeft is de instelling voltooid.

1 Zet POWER op het achterpaneel in de OFF

2 Zet POWER op ON terwijl u STANDBY/ON op

het voorpaneel ingedrukt houdt.

STANDBY/ON tenminste 3 seconden

lang ingedrukt houden.

Nadat de STANDBY/ON indicator 2 keer geknipperd

heeft is de instelling voltooid.

Zet dit toestel op een plek binnen het bereik van de

afstandsbediening van de versterker. Als u dit toestel te ver

bij de versterker vandaan zet, is het mogelijk dat u dit

toestel niet zult kunnen bedienen met de

Dit toestel aan of uit zetten met de

afstandsbediening van uw versterker

Opmerking H-CUTSUBWOOFER SYSTEM Soavo-900SWSTANDBY /ON STANDBY /ON PHASE123123B.A.S.S.PRESET 10

/ON16 Nl GEBRUIKEN VAN DIT TOESTEL Frequentiekarakteristieken van dit toestel

De afbeeldingen hieronder tonen de optimale instelling voor de diverse bedieningsorganen en de

frequentiekarakteristieken wanneer deze subwoofer wordt gecombineerd met een typisch voor-luidsprekersysteem.

■VB.1 In combinatie met 10 cm of 13 cm akoestisch opgehangen, 2-wegsysteem voor-luidsprekers

Als u de Soavo-1 luidsprekers als voor-luidsprekers gebruikt, kunt u het volgende voorbeeld als referentie gebruiken bij

het maken van uw instellingen.

■VB.2 In combinatie met 20 cm of 25 cm akoestisch opgehangen, 2-wegsysteem voor-luidsprekers

* Deze grafiek geeft geen accurate indicatie van de daadwerkelijke frequentierespons karakteristieken.

Frequentiekarakteristieken

In 1988, bracht Yamaha het YST (Yamaha Active Servo

Technology) systeem op de markt voor een krachtige

weergave van de lage tonen met behoud van een zeer hoge

geluidskwaliteit. Deze technologie maakt gebruik van een

directe verbinding tussen de versterker en de luidspreker

voor een accurate signaaloverdracht en een precieze

instelling van de luidspreker.

Omdat deze technologie gebruik maakt van luidsprekers

die worden aangestuurd door de negatieve impedantie van

de versterker en van resonantie die wordt gegenereerd door

het volume van de behuizing en de geluidspoort, kan deze

meer resonantie-energie voortbrengen (het “Luchtwoof”

concept) dan de standaard zg. bass reflex methode.

Hierdoor kunnen de lage tonen worden weergegeven met

veel kleinere behuizingen dan voorheen.

Yamaha’s nieuw ontwikkelde Advanced YST II

technologie voegt allerlei verfijningen toe aan Yamaha

Active Servo Technology, zodat er meer controle is over de

krachten die de versterker en de luidspreker aandrijven.

Vanuit de versterker gezien wisselt de impedantie van de

luidspreker met de weergegeven frequentie. Yamaha heeft

een nieuwe schakeling ontwikkeld waarin negatieve

impedantie en constante stroom aandrijvingen worden

gecombineerd, hetgeen leidt tot stabielere prestaties en een

heldere weergave van de lage tonen.

Signalen met lage amplitude

(Helmholtz resonator)

Raadpleeg de tabel hieronder wanneer het toestel niet naar behoren functioneert. Als uw probleem niet hieronder vermeld

wordt, of als de hieronder gegeven instructies het probleem niet verhelpen, dient u de stekker uit het stopcontact te halen

en contact op te nemen met uw erkende Yamaha dealer of service-centrum.

• Wanneer er 5 tot 15 minuten lang een te sterk signaal door dit toestel ontvangen wordt, zal de POWER indicator gaan

knipperen om u te attenderen op het risico dat de eindversterker en de luidspreker van dit toestel beschadigd zullen

raken. Als een dergelijk ingangssignaal 5 minuten of langer duurt, zal dit toestel automatisch uit (standby) gaan.

• Wanneer er een signaal binnenkomt dat buitensporig te hard is, zal dit toestel onmiddellijk worden uitgeschakeld. Om

het toestel vervolgens weer aan te zetten, zult u op het voorpaneel op STANDBY/ON moeten drukken.

OPLOSSEN VAN PROBLEMEN Probleem Oorzaak Oplossing

De stroom wordt niet

ingeschakeld alhoewel

STANDBY/ON is ingedrukt.

De stekker zit niet goed in het stopcontact. Sluit deze correct en stevig aan.

De POWER knop staat op de OFF stand. Zet POWER in de ON stand.

Geen geluid. Het volume is op de minimum (0) stand

Zet het volume hoger.

De luidsprekerkabels zijn niet stevig

Sluit ze correct en stevig aan.

De signalen van de versterker zijn te zwak. Zet het volume van de versterker of dat

van de op de versterker aangelsoten

Er wordt geen signaal gereproduceerd via de

subwoofer uitgangsaansluiting van de

Controleer de instellingen voor de

luidsprekers op de versterker.

Het geluid klinkt te zacht. De luidsprekerkabels zijn niet correct

Sluit ze correct aan, d.w.z. L (links) op L,

R (rechts) op R, “+” op “+” en “–” op “–”.

De instelling voor de signaalfase is niet

Kies de andere instelling voor de fase.

Er wordt een signaal met weinig lage tonen

Laat een signaal weergeven met duidelijke

Zet H-CUT op een hogere stand.

Er is negatieve invloed van ‘staande golven’

(geluidsgolven die elkaar opheffen).

Stel dit toestel anders op, of onderbreek

de parallelle wanden met boekenkasten en

De afstandsbediening doet het

Te ver weg of onder te scherpe hoek

Gebruik de afstandsbediening binnen een

maximaal bereik van 6 m en binnen een

hoek van 30 graden ten opzichte van

loodrecht op het voorpaneel.

Direct zonlicht of sterke verlichting (vooral

van TL lampen enz.) valt op de sensor voor

de afstandsbediening van dit toestel.

Stel het toestel anders op.

De batterijen raken leeg. Vervang alle batterijen.

Dit toestel kan niet aan worden

gezet met de afstandsbediening

van de versterker. (Nadat u de

instellingen onder “Dit toestel aan

of uit zetten met de

afstandsbediening van uw

versterker” verricht heeft.)

Te ver weg of onder te scherpe hoek

Zet dit toestel op een plek binnen het

bereik van de afstandsbediening van de

De stoppen voor deze kamer slaan

Dit toestel verbruikt teveel elektriciteit

wanneer er een te hard signaal binnenkomt.

Zet het volume van de op dit toestel

aangesloten versterker enz. lager, of zet

andere apparatuur die u niet nodig heeft

Type .... Advanced Yamaha Active Servo Technology II Aandrijving 25 cm conus woofer

Magnetisch afgeschermd type

Versterker uitgangsvermogen (100 Hz, 4 Ohm, 10% T.H.D)

600 W Frequentierespons 18 Hz - 160 Hz

Modellen voor de V.S. en Canada

120 V, 60 Hz wisselstroom

Modellen voor het V.K. en Europa

230 V, 50 Hz wisselstroom

Modellen voor Australië

240 V, 50 Hz wisselstroom

Modellen voor Azië en Agemene modellen

110/120/220/230-240 V, 50/60 Hz wisselstroom

Modellen voor Korea 220 V, 60 Hz wisselstroom

Modellen voor China 220 V, 50 Hz wisselstroom

Stroomverbruik 180 W Stroomverbruik Uit (standby) 0,5 W Afmetingen (b x h x d)

410 mm x 457 mm x 462 mm

Wij wijzen u erop dat alle specificaties zonder

kennisgeving gewijzigd kunnen worden.

TECHNISCHE GEGEVENSSoavo-900SW SUBWOOFER SYSTEM ENCEINTE A CAISSON DE GRAVE G OWNER’S MANUAL MODE D’EMPLOI BEDIENUNGSANLEITUNG BRUKSANVISNING MANUALE DI ISTRUZIONI MANUAL DE INSTRUCCIONES GEBRUIKSAANWIJZING
