SLC 8x42 W B - Verrekijkers Swarovski - Gratis gebruiksaanwijzing en handleiding

Producttype	Prismatische verrekijker
Merk	Swarovski
Model	SLC 8x42 W B
Vergroting	8x
Objectiefdiameter	42 mm
Geschat gewicht	800 g
Afmetingen (L x B x H)	150 x 130 x 60 mm
Voeding	Geen (handmatig gebruik)
Verstelbare interpupillaire afstand	Ja
Draaibare oculairkap	3 standen (SLC 42) voor brildragers of niet
Scherpstelknop	Ja, met dioptriecorrectie
Dioptriecorrectie	Ja, individuele afstelling
Statiefaansluiting	Ja, adapter apart verkrijgbaar
Reiniging	Met meegeleverde microvezeldoek, vermijd vuil en vet
Onderhoud	Lenzen voorzichtig reinigen, behuizing met zachte vochtige doek
Opslag	Droge en goed geventileerde plaats, bij voorkeur in de hoes
Veiligheid	Nooit direct naar de zon kijken, risico op oogletsel
Garantie	10 jaar internationaal (5 jaar arbeid)
Reserveonderdelen en repareerbaarheid	Reparaties uitsluitend door SWAROVSKI OPTIK
Inbegrepen accessoires	Draagriem, beschermkappen voor oculair en objectief, reinigingsdoek

Veelgestelde vragen - SLC 8x42 W B Swarovski

Hoe bevestig ik de draagriem aan de SLC 8x42 W B verrekijker?

Er zijn twee opties: met de beschermkap voor het oculair aan één kant (aanbevolen) of aan beide kanten. Rijg de riem door de bevestigingen en maak deze stevig vast.

Hoe stel ik de draaibare oculairkappen af voor brildragers?

Draai de kappen met de klok mee tot de aanslag (stand B). Er zijn ook tussenstanden (C en D) voor optimaal comfort.

Hoe pas ik de interpupillaire afstand aan?

Schuif de twee buizen uit elkaar of naar elkaar toe tot u één cirkelvormig beeld zonder storende schaduwen ziet.

Hoe voer ik de dioptriecorrectie uit als beide ogen niet dezelfde gezichtsscherpte hebben?

Begin met scherpstellen met het linkeroog met behulp van de scherpstelknop. Trek de knop uit, stel dan de scherpte in met het rechteroor door de knop te draaien. Druk de knop weer in.

Kan ik de verrekijker op een statief monteren?

Ja, verwijder het deksel van de statiefaansluiting onder de verrekijker met een muntstuk, schroef vervolgens de SLC-statiefadapter (apart verkrijgbaar) vast.

Hoe reinig ik de lenzen correct?

Gebruik de meegeleverde microvezeldoek. Voor grotere deeltjes, gebruik eerst een kwast. Bevochtig het oppervlak licht met uw adem en veeg voorzichtig. Reinig de behuizing met een zachte vochtige doek.

Waar moet ik de verrekijker bewaren wanneer deze niet wordt gebruikt?

Bewaar ze in hun hoes op een droge en goed geventileerde plaats. Als ze nat zijn, droog ze dan voor opslag. In een vochtige omgeving, gebruik een waterdichte hoes met een absorberend product zoals silicagel.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Kijk nooit direct in de zon met de verrekijker, dit kan onomkeerbaar oogletsel veroorzaken. Gebruik ze niet tijdens het lopen om vallen te voorkomen.

Wat is de duur van de garantie en wat dekt deze?

De internationale garantie is 10 jaar vanaf aankoopdatum. De eerste 5 jaar dekt het arbeidskosten en defecte materialen. Reparaties moeten worden uitgevoerd door SWAROVSKI OPTIK.

Wat te doen als de scherpstelknop vastzit of moeilijk draait?

Controleer of de knop is ingedrukt of uitgetrokken (voor dioptriecorrectie). Als het probleem aanhoudt, neem contact op met een erkende SWAROVSKI OPTIK service.

GEBRUIKSAANWIJZING SLC 8x42 W B Swarovski

Wij danken u hartelijk dit product van de firma SWAROVSKI OPTIK gekozen te hebben. Mocht u vragen hebben, raadpleeg dan a.u.b. uw vakhandelaar of neem direct contact met ons op via WWW.SWAROVSKIOPTIK.COM.

1 Draagriem

6 Dioptrienulpunt

2 Oculairbeschemkap

7 Afdekking van de statiefaansluit-schroefdraad

3 Draaidop

8 Objectiefbeschemkap

4 Scherpstelwieltje

5 Dioptrieschaal

Actuele toebehoren vindt u op WWW.SWAROVSKIOPTIK.COM.

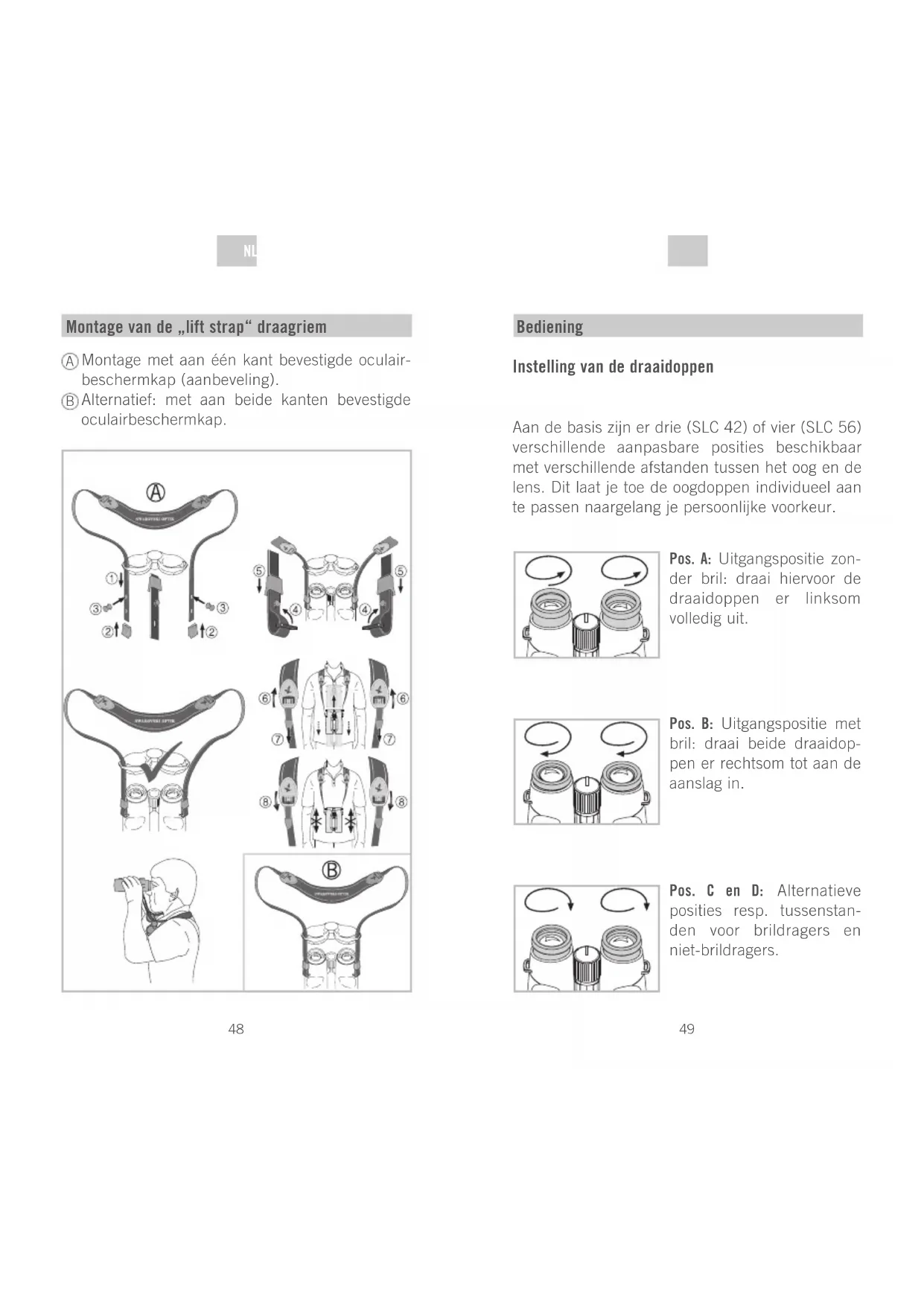

A Montage met aan een kant bevestigde oculair-beschermkap (aanbeveling).
BAlternatif: met aan beiden kanten bevestigde oculairbeschemkap.

Bediening

Installing van de draaidoppen

Aan de basis zich er drie (SLC 42) of vier (SLC 56) verschillende aanpasbare posities beschikbaar met verschillende afstanden:tussen het oog en de lens. Dit maar je toe de oogdopen individuela aante passen naargelang je persoonlijke voorkeur.

Pos. A: Uitgangspositie zonder bril: draai hiervoor dedraaidoppen er linksom vollediguit.

Pos. B: Uitgangspositie met bril: draai beiden draaidoppen er rechtsom tot aan de aanslag in.

Pos. C en D: Alternatieve posities resp. tussenstanden voor brildragers en Niet-brildragers.

Instelling van de oogafstand

Om eén enkel rond beeld te zien moet u de beiden helften van de verrekijker zo ver uit elkaar trekken tot er geen storende schaduweneer optreden.

Installing van de beeldscherpte

Door draaien van het scherpstelwieltje=kunt u elk object van de kortste instelfstand (zie Technisch gegevensblad) tot oneindig scherp stellen.

Bij oneindig wijst hetkleine neusje van het scherpstelwieltje omhoog.

Dioptrie-correctie

Om een optimale beeldkwaliteit te bereiken moet het eventuele verschillende gezichtsvermogen:tussen het linker en het rechtter oog worden gecompenseerd.

Gebruik bij gelijk gezichtsvermogen van beiden ogen:

1. Trek het scherpstelwieltie eruit.
2. Zet de dioptrieschaal door draaien van het scherpstelwieltje op _0^
3. Druk het scherpstelwieltje er cervolgens wee in.

Gebruik bij verschillend gezichtsvermögen van beiden ogen:

1. Kijk met het linker oog door het linker oculair en stel met het scherpstelwieltje de beeldscherpte van een gekozen object in.
2. Trek het scherpstelwieltie eruit.
3. Kijk nu met hetrechtter oog door hetrechtter oculairaar hetzelfde object en stel met het scherpstelwieltje de optimale beeldscherpte in.
4. Druk het scherpstelwieltje er verrolgens weer in.

NL

TIP: Noteer uw persoonlijke dioptrie-instelling op de dioptrieschaal. Deze maakt het u op elk moment möglichk, uw persoonlijke dioptrie-insteling aan te passen.

Statiefaansluiting

Verwijder, gebruikmakend van een Klein muntstuk, de bescherming op de schroefdraad voor de statiefadapter die zich aan de onderzijde van de verrekijker befindt. Om de verrekijker te monteren op het statief, heeft u een statiefadapter voor SLC nodig, deze worden afzonderlijk als toebehoren verkocht.

Montagehandleiding van de objectiefbeschemkap

Reiniging en onderhoud

Reinigingsdoekje

Met dit speciale doekje van microvezels kurz u zelfs de meest gevoelige glazen oppervlakken

reinigen. Het is geschikt voor objectieven, oculairen en brillen. Houd het reinigingsdoekje a.u.b. schoon, waar dat verontreinigungen het oppervlak van de lens kuren beschadigen. Als het doekje vuil is, kut u het in een handwarm zeepsopje wassen en aan de lucht lately drogen. Gebruik het a.u.b. uitsluitend voor het reinigen van glazen oppervlakken!

Reiniging

Wij hebben alle elementen en oppervlakken zo geconcipieerd dat ze eenvoudig te reinigen zich.

Om de optische brillantie van uw verrekijker duurzaam te waarborgen, moet u de glazen oppervlakken vrij van vuil, olie en vet houden. Verwijder voor het reinigen van de optiek eerst de grovere deeltjes met een speciaal kwastje voor optische instrumenten. Voor een hierop volgende grondige reiniging is het raadzaam de optiek een beetje te beademen en dan met het reinigingsdoekje te reinigen.

De behuizing onderhoudt u het Beste met een zacht, vochtig poetsdoekje (niet het reinigingsdoekje voor de optiek gebruiken).

Bij sterke verontreiniging (bijv. zand) kan de oogklep er compleet afgeschroefd en het oculair daardoor eenvoudig gereinigd worden.

NL

Bewaren

De verrekijker bewaart u het Beste in de tas op een goed geventileerde plaat.

Als de verrekijker nat is,
moet hij eerst gedroogd
worden.

In tropische gebieden of in regio's met een hoge omgevingsvochtigheid is de

beste bewaarplaats een luchtdichte zak of doos met een vochtabsorberend middel (bijv. silicagel).

Algemene aanwijzingen

Beschem uw verrekijker a.u.b. gegen stoten.

Reparatie en service mogen enkel uitgevoerd worden door SWAROVSKI OPTIK Absam (Austria) of SWAROVSKI OPTIK North America. Ledere werkzaam

heid verricht door een Niet-geauthoriserde partij resulteert in het vervallen van de garantie.

Voor uweiligkeit!

WAARSCHUWING!

Kijk nooit met de verrekijker in dezon!Dat leidt tot beschadiging van uw ogen!

Kijk nooit tijdens het lopendoor de verrekijker! U zouhindernissen over het hoofdkunnen zien!

Alle gegevens zijn typische waarden.

Wijzigingen inuitvoering en levering alsmede

drukfouten voorbehonden.

BA-731-01, 10/2013

SV

Met dit product van SWAROVSKI OPTIK hebt u een hoogwaardig kwaliteitsfabrikaat gekocht, waaroor wij onder volgende voorwaarden een wereldwijd geldige garantie van 10aar vanaf aankoop verlenen:

Bij het optreden van materiaal- en/of fabricagefouten dragen wij voor de complete looptijd van de garantie de materiaalkosten, waar bij wij ons hetrecht voorbehonden het instrument of het defecte onderdeel maar eigena goeddunker te repareren of te verrangen. Gedurende de eerste vijfaar dragen wij ook de arbeidskosten.

Door de garantie worden de wettelijkke vrijwaringplicht Niet beperkt.

Bij wijziging van het productengamma behouden wij ons hetrecht voor defecte instrumenten te repareren of door gelijkwaardige te verrangen.

De garantie geldt nicht bij reparaties door een Niet door ons geauthoriseerde servicedienst en bij schade die door onvak-kundig gebruik veroorzaakt is; evenmin voor directe of indirecte schade die door defecten aan het instrument is ontstaan. Bovendien zichen van de garantie alle uitrustingsonderdelen uitgesloten die aan natuurlijke slijtage onderhevig zichin, zoals oogkleppen, draagriemen, holders, ommantelingen, enz.

De garantie is alleen geldig, als dit garantie-/servicedocument op de dag van aankoop door de vakhandelaar zoals voorgeschreven van datum, stempel en handtekening is voorzien.

Overhandig in een garantiegeval en voor de uitvoerig van service- en/of reparatiewerkzaamheden het instrument a.u.b. samen met dit garantie-/servicedocument aan uw SWAROVSKI OPTIK vakhandelaar of stuur het franco thus direct maar ons adres. Instrumenten zonder dit garantie-/servicedocument worden principeel met verplichte betaling van de kosten gerepareerd. Het terugzenden, verzekerd (transportmiddel is once keuze), vindt in geval van een garantiereparatie gratis, anders gegenverrekencing van kosten plaats. Bij verzendingaar het buitenland gaan eventuele buitenlandse douane- resp. belastinghef-fingen ten laste van de ontvanger.

Deze garantie wordtdoorSWAROVSKIOPTIKKG, Absam, Oostenrijk, verleend. De bevoegde rechtbank is Innsbruck, geldig is Oostenrijksrecht.

Indien in sommige landen andere garanties/vrijwaringen (wettelijkke of vrijwillige) toegezegd zijn, moet hieraan door de betreffende importeur resp. vakhandelaar worden voldaan. SWAROVSKI OPTIK KG, Absam, Oostenrijk, kan hiervoar alleen opkomen, voorzover hiertoe een wettelijkpeicht bestaat.
