Tipo di prodotto	Binocolo prismatico
Marca	Swarovski
Modello	SLC 8x42 W B
Ingrandimento	8x
Diametro dell'obiettivo	42 mm
Peso approssimativo	800 g
Dimensioni (L x l x H)	150 x 130 x 60 mm
Alimentazione	Nessuna (uso manuale)
Distanza interpupillare regolabile	Sì
Oculare rotante	3 posizioni (SLC 42) per portatori di occhiali o meno
Ghiera di messa a fuoco	Sì, con correzione diottrica
Correzione diottrica	Sì, regolazione individuale
Attacco per treppiede	Sì, adattatore venduto separatamente
Pulizia	Utilizzare il panno in microfibra fornito, evitare sporco e grasso
Manutenzione	Pulizia delle lenti con cautela, corpo con panno morbido umido
Conservazione	Luogo asciutto e ventilato, idealmente nella sua custodia
Sicurezza	Non guardare mai direttamente il sole, rischio di lesioni oculari
Garanzia	10 anni internazionale (5 anni manodopera)
Ricambi e riparabilità	Riparazioni esclusivamente da SWAROVSKI OPTIK
Accessori inclusi	Cinghia di trasporto, coprioculari e copriobiettivi, panno per la pulizia

Domande frequenti - SLC 8x42 W B Swarovski

Come montare la cinghia di trasporto sul binocolo SLC 8x42 W B?

Ci sono due opzioni: con il coprioculare agganciato da un solo lato (consigliato) o da entrambi i lati. Infilare la cinghia negli attacchi previsti e fissarla saldamente.

Come regolare gli oculari rotanti per i portatori di occhiali?

Girare gli oculari in senso orario fino all'arresto (posizione B). Esistono anche posizioni intermedie (C e D) per un comfort ottimale.

Come regolare la distanza interpupillare?

Allontanare o avvicinare i due tubi fino ad ottenere un'unica immagine circolare senza ombre fastidiose.

Come effettuare la correzione diottrica se i due occhi non hanno la stessa acutezza visiva?

Iniziare a mettere a fuoco con l'occhio sinistro utilizzando la ghiera di messa a fuoco. Estrarre la ghiera, quindi regolare la nitidezza con l'occhio destro ruotando la ghiera. Premere nuovamente la ghiera.

Posso montare il binocolo su un treppiede?

Sì, rimuovere il coperchio del connettore per treppiede situato sotto il binocolo con una moneta, quindi avvitare l'adattatore per treppiede SLC (venduto separatamente).

Come pulire correttamente le lenti?

Utilizzare il panno in microfibra fornito. Per le particelle grandi, usare prima una spazzola. Inumidire leggermente la superficie con il proprio respiro e asciugare delicatamente. Pulire il corpo con un panno morbido e umido.

Dove conservare il binocolo quando non viene utilizzato?

Riporlo nella sua custodia in un luogo asciutto e ben ventilato. Se è bagnato, asciugarlo prima di riporlo. In ambiente umido, utilizzare una custodia impermeabile con un prodotto assorbente come il gel di silice.

Quali sono le precauzioni di sicurezza da rispettare?

Non guardare mai direttamente il sole con il binocolo, ciò può provocare lesioni oculari irreversibili. Non utilizzarlo mentre ci si muove per evitare cadute.

Qual è la durata della garanzia e cosa copre?

La garanzia internazionale è di 10 anni dalla data di acquisto. I primi 5 anni copre le spese di manodopera e i materiali difettosi. Le riparazioni devono essere effettuate da SWAROVSKI OPTIK.

Cosa fare se la ghiera di messa a fuoco è bloccata o difficile da girare?

Verificare se la ghiera è premuta o estratta (per la correzione diottrica). Se il problema persiste, contattare un servizio post-vendita autorizzato SWAROVSKI OPTIK.

MANUALE UTENTE SLC 8x42 W B Swarovski

La ringraziamo per aver scelto un prodotto SWAROVSKI OPTIK. Per ulteriori informazioni La preghiamo di rivolgersi ad un Rivenditore Autorizzato oppure ci contatti su WWW.SWAROVSKIOPTIK.COM.

1 Tracolla
2 Coperchio di protezione per oculare
3 Conchiglia oculare girevole
4 Rotella de focalizzazione

5 Scala delle diottrie
6 Azzeramento diottrie
7 Tappodell'attacco per treppiede
8 Coperchio di protezione per obiettivo

I nostri accessori sono sul site WWW.SWAROVSKIOPTIK.COM.

IT

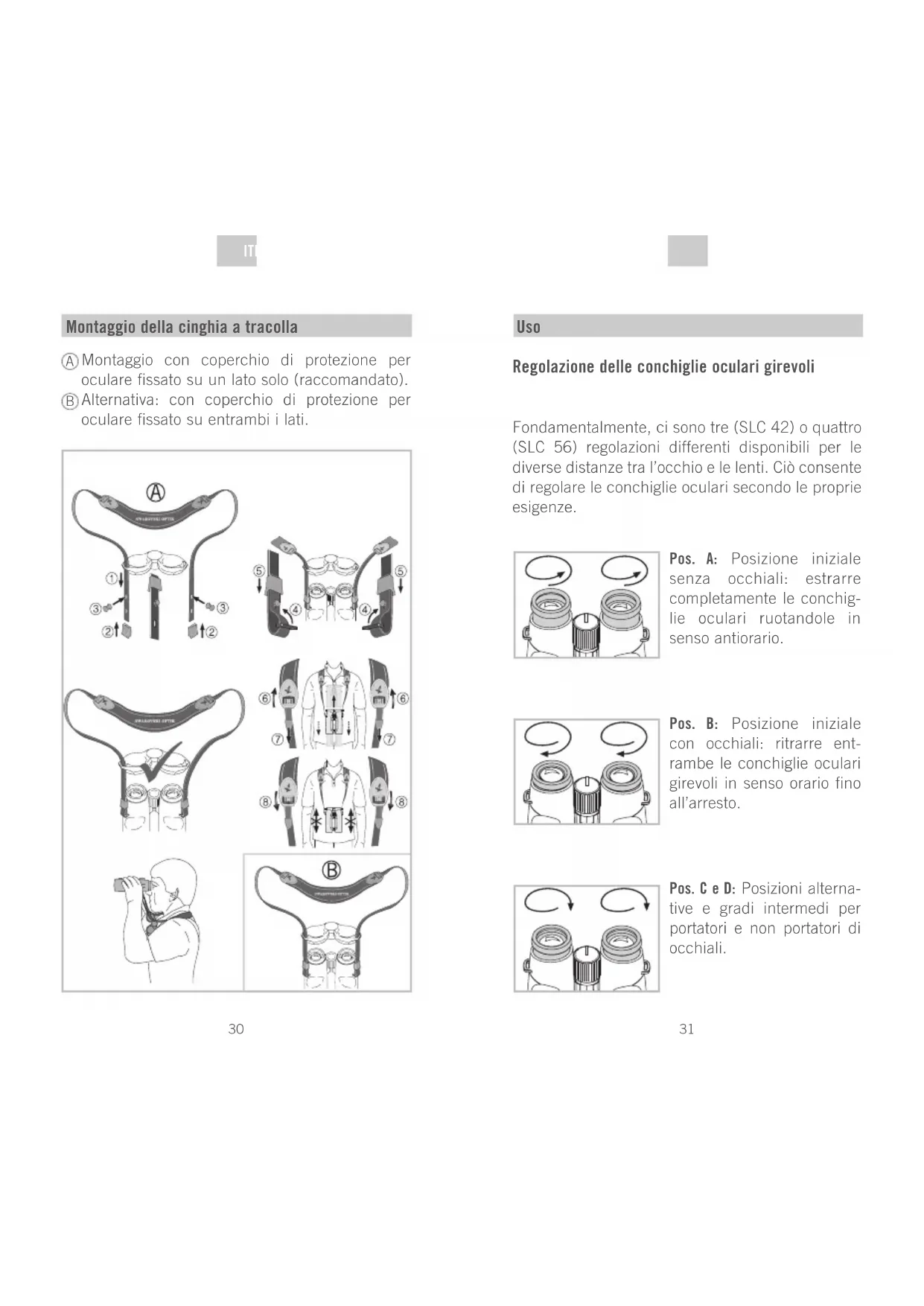

Montaggio della cinghia a tracolla

A Montaggio con coperchio di protezione per oculare fissato su un lato solo (racommando).
⑥ Alternativa: con coperchio di protezione per oculare fissato su entrambi i lati.

30

Uso

Regolazione delle conchiglie oculari girevoli

Fondamente lme, ci sono tre (SLC 42) o quattro (SLC 56) regolazioni differenti disponibili per le diverse distance tra I'occhio e le lenti. Ci o consente di regolare le conchiglie oculari secondo le proprie esigenze.

Pos. A: Posizione iniziale, senza occhiali: estrarre completamente le conchig- lie oculari ruotandole in senso antiorario.

Pos. B: Posizione iniziale con occhiali: ritrarre entrambe le conchiglie oculari girevoli in senso orario fino all'arresto.

Pos. C e D: Posizioni alternative e gradi intermedi per portatori e non portatori di occhiali.

31

Regolazione della distance oculare

Per ottenere un'unica imagine circolare, i due corpi del binocolo vanno piegati fino al punto in cui nella visuale non appaiano più fastidiose ombre.

Messa a fuoco dell'immagine

Ruotando la rotella de focalizzazione Le sare possibile ottenere un'immagine nitida di qualsi asi oggettosto ad una distanza ridotta (vedi scheda tecnica) fino all'infinite.

Nella posizione d'infinite la tacco della rotella di focalizzazione è rivolta verso l'alto.

Compensazione delle diottrie

Per raggiungere una qualita d'immagine ideale bisogna compensare l'eventuale diversa capacité visiva fra I'occhio sinistro e quello destro.

Uso con uguale capacità visiva di entrambi gli occhi:

1. Tirate la rotella di focalizzazione verso l'esterno.
2. Girando la rotella di focalizzazione regolate la Scala delle diottrie sullo «O».
3. Fate quindi rientrare la rotella di focalizzazione.

Uso con differente capacita visiva di entrambi gli occhi:

1. Con l'occhio sinistro guardate atraverso l'oculare sinistro e mettete a fuoco l'imagine dell'oggetto prescelto con l'ausilio della rotella di focalizzazione.
2. Tirate la rotella di focalizzazione verso l'esterno.
3. Con l'occhio destro guardate ora lo stesso oggettoattraverso I'oculare destro e mettete perfettamente a fuoco la stessa imagine con I'ausilio della rotella di focalizzazione.
4. Fate quindi rientrare la rotella di focalizzazione.

IT

TIP: Si prega di regolare la propria compensazione diottrica con la Scala delle diottrie, conessa si potranno correggere le proprie diottre in qualsiasi momento.

Attacco per treppiede

Svitare il tappo della filettatura del treppiede utilizzato una moneta. Per montare il binocolo sul treppiede è necessario utilizzato l'adattatore per treppiede per SLC, che viene venduto separamente come accessorio.

Istruzioni per il montaggio del coperchio protettivo dell'obiettivo

Manutenzione e cura

Panno detergente

Con l'ausilio dello speciale panno in microfibrapotete effettuare Voi stessi la pulizia delle super

fici in vetro più delicate. Il panno è adatto alla pulizia di obiettivi, oculari e occhiali. Vi preghiamo di tenerlo pulito dato che lo sporco può danneggiare la superficie delle lenti. Nel caso il panno si sporchi, potete lavarlo in acqua saponata tiepida e lasciarlo asciugare all'aria. Usatelo esclusivamente per la pulizia delle superfici in vetro!

Pulizia

Tutti i componenti e le superfici sono state realizata in modo da poter essere pulite lavorente. Per poter preservare nel tempo la brillantezza ottica del Vostro binocolo, Vi consigliamo di evitare che le superfici in vetro entrino in contatto con sporco, olio e grasso. Quando effettuate la pulizia dello strumento allontanate daprima le particelle più grosse con un pennello per l'ottica. Per la successiva pulizia a fondo è bene inumidire leggermente le parti con il fiato e pulirle quindi con il panno. Per la pulizia del corpo del binocolo l'ideale è serviri di un panno morbido e umido (non con il panno per le lenti). In caso di particolare sporco (p. es. sabbia), le conchiglie oculari girevoli possono essere svitate completamente e pulite con estrema facilità.

IT

Stoccaggio

Vi consigliamo di conservare il binocolo nella sua custodia in luogo ben aerato e asciutto.

In caso il cannocchiale sia umido, è necessario asciugarlo prima di riporlo.

Nelle regioni tropicali o in zone con elevata umidità dell'aria, il migliorare luogo

dove conservarlo è un contentitore ermetico con un assorbente d'umidità (p. es. silicagel).

Avvertenze generali

Proteggete il binocolo dagli urti.

Tutte le riparazione devono essere eseguite da SWAROVSKI OPTIK Absam (Austria) o SWAROVSKI OPTIK North America. I lavori di riparazione eseguiti

da personne non autorizzate, avranno come seguenza l'annullamento della garanzia.

Per la Vostra sicurezza!

ATTENZIONE!

Non guardate mai il sole attraverso il binocolo! Ciò cui causarVi gravi lezioni agli occhi!

Non usate mai il binocolo
mente siete in movimento!
Cio potrebbe impedirVi di
scorgere degli ostacoli!

Tuttii dati riportati sono valori tipici.

Con la riserva di apportare modifiche a modelli

e forniture e salvo erroni di stampa.

BA-731-01, 10/2013

ES

Con questo prodotto ottico SWAROVSKI OPTIK Lei ha acquistato uno strumento di qualità e gran pregio per il quale offriamo una garanzia valida in tutto il mondo della durata di 10 anni a decorrere dall'acquisto sulla base delle condizioni seguenti.

Se insorgessero difetti nel materiale o difetti di fabbricazione, ci facciamo carico deiosti di materiale per l'intero periododi validità della garanzia, riservandoci di riparare o sostituire lo strumento o la parte difettosa a nostro giudizio. Durante i primi cinque anni ci facciamo carico deiosti della manodopera.

Con il rilascio della presente garanzia si limita l'obbligo di garanzia previsto alla legge.

In caso di variazione della gamma di produzione ci riserviamo il diritto di riparare lo strumento difettoso o di sostituirlo con uno equivalente.

Non ci assumiamo alcuna responsabilità per riparazioni effettuate da un servizio non da moi autorizzato, per danni causati da uso improprio, nonché per danni diretti o indiretti causati da difetti dell'apparecchio.

Oltre a ciò non assumiamo alcuna responsabilità per parti sottoposte ad usura naturale, come paraluce per occhi, spallaccio, custodie, armature, ecc.

La garanzia vale solo sequesto certificato di garanzia/assistenza tecnica è stato, nel giorno dell'acquisto, regolarmente dato, timbrato e firmato dal rivenditore specializzato.

Nel caso di garanzia nonché di lavori di riparazione o di assistenza tecnica segnaze l'apparecchio insieme a questo certificato di garanzia/assistenza tecnica al Vostro rivenditore d'ottica SWAROVSKI OPTIK oppure speditelo, franco domicilio, direttamente al nostro indirizzo. Gli apparecchi che non sono accompagnati da questo certificato di garanzia/assistenza tecnica vengono sempre riparati a spese del cliente. La spedizione di ritorno, assicurata (il mezzo di trasporto è a unsere scelta), non comporta alcun costo nel caso di riparazioni con certificato di garanzia; in caso contrario le spese vanno a carico del cliente. Nel caso di spedizioni all'estero, eventualiosti doganali o fiscali esteri vanno a carico del destinatario.

Questa garanzia viene assicurata da SWAROVSKI OPTIK KG, Absam, Austria. Il foro competente e Innsbruck; vige la costituzione austriaca.

Nel caso vengano offerte nei singoli paesi及其他 garanzie/ prestazioni di garanzia (stabilite per legge o volontariamente) quello devono venire soddisfatte dai rispetti importatori o rivenditori specializzati. La SWAROVSKI OPTIK KG, Absam, Austria cui assumersi quello impegno solo se sussiste un obbligo fissato per legge.
