Produkttyp	Prismenfernglas
Marke	Swarovski
Modell	SLC 8x42 W B
Vergrößerung	8x
Objektivdurchmesser	42 mm
Ungefähres Gewicht	800 g
Abmessungen (L x B x H)	150 x 130 x 60 mm
Stromversorgung	Keine (manuelle Bedienung)
Verstellbarer Augenabstand	Ja
Drehbare Augenmuscheln	3 Positionen (SLC 42) für Brillenträger oder nicht
Fokussierrad	Ja, mit Dioptrienausgleich
Dioptrienausgleich	Ja, individuelle Einstellung
Stativanschluss	Ja, Adapter separat erhältlich
Reinigung	Mit dem mitgelieferten Mikrofasertuch, Schmutz und Fett vermeiden
Pflege	Linsen vorsichtig reinigen, Gehäuse mit feuchtem weichem Tuch
Lagerung	Trockener und belüfteter Ort, idealerweise in der Tasche
Sicherheit	Niemals direkt in die Sonne schauen, Risiko von Augenverletzungen
Garantie	10 Jahre international (5 Jahre Arbeitskosten)
Ersatzteile und Reparierbarkeit	Reparaturen ausschließlich durch SWAROVSKI OPTIK
Enthaltenes Zubehör	Trageriemen, Schutzdeckel für Okular und Objektiv, Reinigungstuch

Häufig gestellte Fragen - SLC 8x42 W B Swarovski

Wie montiere ich den Trageriemen am Fernglas SLC 8x42 W B?

Es gibt zwei Optionen: mit dem Schutzdeckel für das Okular nur auf einer Seite eingehakt (empfohlen) oder auf beiden Seiten. Führen Sie den Riemen durch die vorgesehenen Befestigungen und befestigen Sie ihn fest.

Wie stelle ich die drehbaren Augenmuscheln für Brillenträger ein?

Drehen Sie die Augenmuscheln im Uhrzeigersinn bis zum Anschlag (Position B). Es gibt auch Zwischenpositionen (C und D) für optimalen Komfort.

Wie stelle ich den Augenabstand ein?

Spreizen oder nähern Sie die beiden Rohre, bis Sie ein einziges kreisförmiges Bild ohne störende Schatten erhalten.

Wie führe ich den Dioptrienausgleich durch, wenn beide Augen unterschiedliche Sehschärfe haben?

Beginnen Sie mit der Fokussierung mit dem linken Auge mit dem Fokussierrad. Ziehen Sie das Rad heraus, dann stellen Sie die Schärfe mit dem rechten Auge ein, indem Sie das Rad drehen. Drücken Sie das Rad wieder hinein.

Kann ich das Fernglas auf einem Stativ montieren?

Ja, entfernen Sie die Abdeckung des Stativanschlusses unter dem Fernglas mit einer Münze, dann schrauben Sie den SLC-Stativadapter (separat erhältlich) ein.

Wie reinige ich die Linsen richtig?

Verwenden Sie das mitgelieferte Mikrofasertuch. Bei groben Partikeln verwenden Sie zuerst einen Pinsel. Befeuchten Sie die Oberfläche leicht mit Ihrem Atem und wischen Sie vorsichtig. Reinigen Sie das Gehäuse mit einem weichen, feuchten Tuch.

Wo soll ich das Fernglas aufbewahren, wenn es nicht benutzt wird?

Bewahren Sie es in der Tasche an einem trockenen und gut belüfteten Ort auf. Wenn es nass ist, trocknen Sie es vor der Lagerung. In feuchter Umgebung verwenden Sie eine wasserdichte Tasche mit einem absorbierenden Produkt wie Silicagel.

Welche Sicherheitsvorkehrungen sind zu beachten?

Schauen Sie niemals direkt mit dem Fernglas in die Sonne, dies kann irreversible Augenschäden verursachen. Verwenden Sie es nicht beim Gehen, um Stürze zu vermeiden.

Wie lange ist die Garantie und was deckt sie ab?

Die internationale Garantie beträgt 10 Jahre ab Kaufdatum. In den ersten 5 Jahren deckt sie Arbeitskosten und defekte Materialien. Reparaturen müssen von SWAROVSKI OPTIK durchgeführt werden.

Was tun, wenn das Fokussierrad blockiert oder schwer zu drehen ist?

Überprüfen Sie, ob das Rad gedrückt oder gezogen ist (für den Dioptrienausgleich). Wenn das Problem weiterhin besteht, kontaktieren Sie einen autorisierten SWAROVSKI OPTIK Kundendienst.

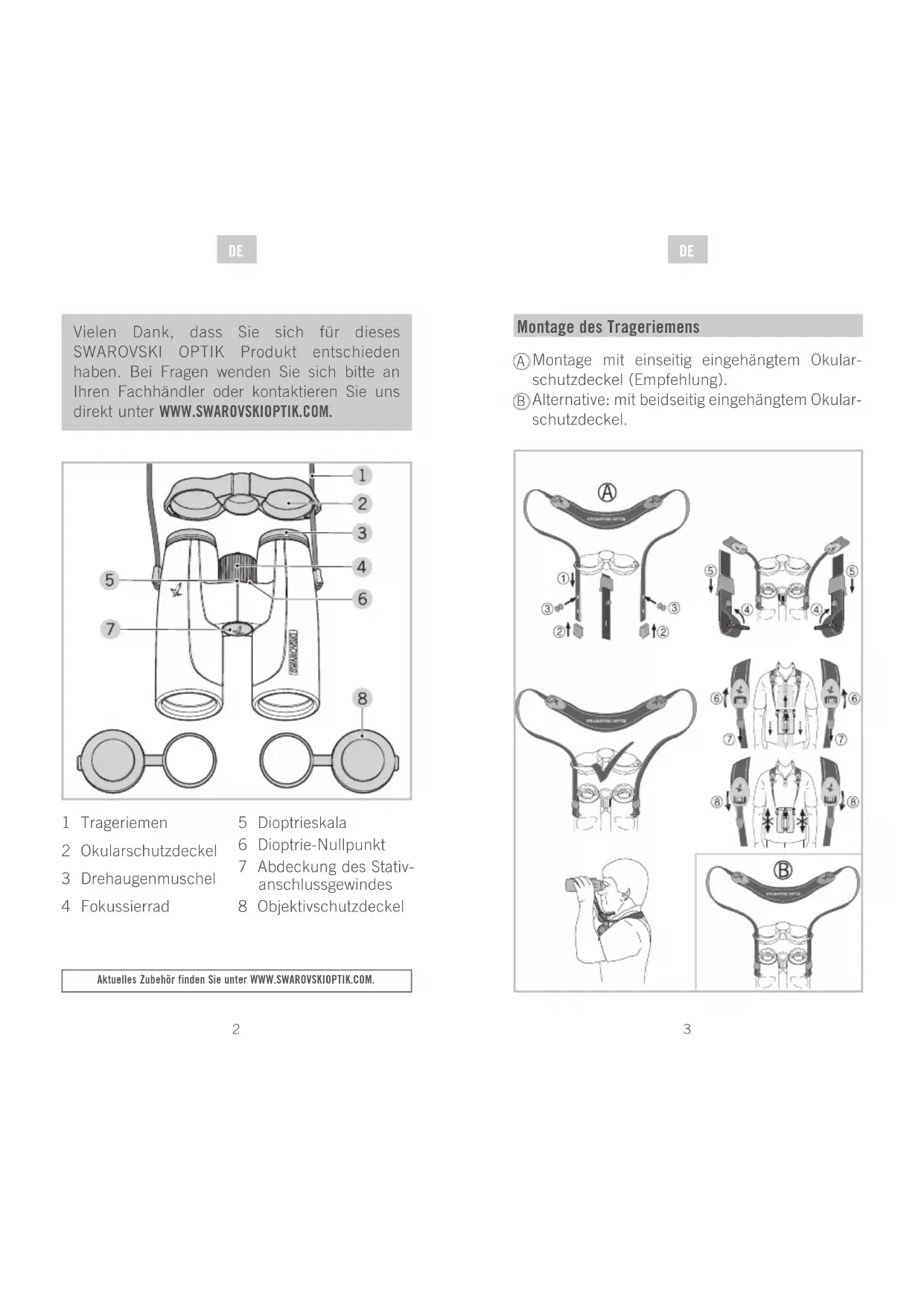

BEDIENUNGSANLEITUNG SLC 8x42 W B Swarovski

Vielen Dank, dass Sie sich für diese SWAROVSKI OPTIK Produkt entschieden haben. Bei Fragen wenden Sie sichitte an ihren Fachhändler oder kontaktieren Sie uns direkt unter WWW.SWAROVSKIOPTIK.COM.

1Trageriemen

5 Dioptrieskala

2 Okularschutzdeckel

6 Dioptrie-Nullpunkt

3 Drehaugenmuschel

7 Abdeckung des Stativanschlussgewindes

4 Fokussierrad

8 Objektivschutzdeckel

Aktuelles Zubehorfinden Sie unter WWW.SWAROVSKIOPTIK.COM.

DE

A Montage mit einseitig eingehängtem Okularschutzdeckel (Empfehlung).
BAlternative:mitbeidseitigeingehangtemOkular-schutzdeckel.

DE

DE

Bedienung

Einstellung der Drehaugenmuschel

Grundsätzlich stehen Ohnen drei (SLC 42) bzw. vier (SLC 56) verschiedene Einstellungenpositionen mit entsprechlichem Abstand des Auges zur Linse zur Verfügung. Somit können Sie individuell die Augenmuscheln auf ihre persönliche Position einstehen.

Pos. A: Ausgangsposition ohne Brille: Drehen Sie hierzu gegen den Uhrzeitigersinn die Augenmuscheln ganz hereaus.

Pos. B: Ausgangsposition mit Brille: Drehen Sie bereits Drehaugenmuscheln im Uhrzeigersinn bis zum Anschlag hinein.

Pos. C bzw. D: Alternative Positionen bzw. Zwischenstufen für Brillenträger sowie nicht Brillenträger.

Einstellung des Augenabstandes

Um ein einziges rundes Bild zu sehen, müssen Sie bereits Fernglashäften soweit knicken, bis keine störenden Schatten mehr auftreten.

Einstellung der Bildschärfe

Durch Drehen des Fokussierrades konnen Sie jedem Object von der kürzesten Einstellentfernung (siehe technisches Datenblatt) bis unendlich scharf stellen.

Bei unendlich zeigt die keine Nase des Fokussierrades nach oben.

Dioptrieausgleich

Um optimale Bildqualität zu erreichen, muss die eventuell unterschiedliche Sehrkraft zwischen dem linken und dem rechten Auge ausgeglichen werden.

4

5

DE

Verwendung bei gleicher Sehbraft beider Augen:

1. Ziehen Sie das Fokussierrad Heraus.
2. Stellen Sie die Dioptrieskala durch Drehen des Fokussierrades auf 0^ .
3. Drucken Sie danach das Fokussierrad wieder hinein.

Verwendung bei unterschiedlicher Sehrkraft beider Augen:

1. Blichen Sie mit dem linken Auge durch das linke Okular und stellen Sie mit dem Fokussierrad die Bildschärfe eines ausgewählten Objektes ein.
2. Ziehen Sie das Fokussierrad Heraus.
3. Blichen Sie nun mit dem rechten Auge durch das rechte Okular auf das selbst Objekt und stellen Sie mit dem Fokussierrad auf optimale Bildschärfe ein.
4. Drucken Sie danach das Fokussierrad wieder hinein.

DE

TIPP:itte merken Sie sich ihren personlichen Dioptriewert auf der Dioptrieskala, sodass Sie jederzeit ihre personliche Einstellung wieder vormehmen konnen.

Stativanschluss

Drücken Sie die Abdeckung des Stativanschlussgewindes auf der Unterseite des Fernglases mit einer klinen Münze vom Gerät. Zur Montage des Fernglases auf ein Stativ benötigen Sie den als Zubehör erhältlichen Stativadapter für SLC.

Montageanleitung des Objektivschutzdeckels

Wartung und Pflege

Reinigungstuch

Mit diesen Spezialtuch aus Mikrofasern konnen Sie selbst empfindlichste Glasflächen reinigen.

DE

Esist geeignet fur Objektive, Okulare und Brillen.
Bitte haltene Sie das Reinigungstuch sauber, da Verunreinigungen die Linsenoberflache beschadig- gen konnen.Ist das Tuch verschmutzt,konnen Sie es in handwarmer Seifenlauge waschen und an der Luft trocknen halten.Verwenden Sie esitte ausschlieBlich zur Reinigung von Glasflächen!

Reinigung

Wir haben alle Elemente und Oberflächen so ausgelegt, dass sie pflegeleicht sind.

Um die optische Brillanz Ihres Fernglases dauerhaft zu gewährleisten, sollen den Sie die Glasoberflächen schmutz-, öl- und fettfrei halten. Zur Reinigung der Optik entfernen Sie zuerst großere Partikel mit einem Optikpinsel. Zur nachfolgenden gründlichen Reinigung empfeht sich leichtes Anhauchen und Reinigung mit dem Reinigungstuch.

Das Gehäuse pflegen Sie am besten mit einem weichen, feuchten Putztuch (nicht das Optik-Reinigungstuch verwenden).

Bei starker Verschmutzung (z. B. Sand) sind die Drehaugenmuscheln komplett abschraubbar und somit einfachst zu reinigen.

DE

Aufbewahrung

Sie sollen den Ihr Fernglas in seiner Tasche an einem gut gelufteten Ort aufbewahren.

lst das Fernglass nass,
muss es vorher getrocknet
werden.

In Tropengebieten oder in
Gegenden mit hoher Umgebungsfeuchtigkeit ist der

beste Lagerort ein luftdichter Behalter mit einem Feuchtigkeits-Absorptionsmittel (z. B. Silicagel).

Zu Ihrer Sicherheit!

WARNING!

Niemals mit dem Fernglas in die Sonne blichen! Das fuhrt zu einer Verletzung ihrer Augen!

Niemals während des Gehens durch das Fernglas blichen! Sie konnten Hin-dernisse übersehen!

DE

Allgemeine Hinweise

Schützen SieitteIhrFern-glasvorStoBen.

Reparatur- und Servicearbeiten dürfen nur von SWAROVSKI OPTIK Absam (Austria) oder SWAROVSKI OPTIK North America durchgeführt werden, an

sonsten erlischt die Garantie.

EN

Alle Angaben sind typische Werte.

Änderungen in Ausführung und Lieferung

sowie Druckfehler sind vorbehalten.

BA-731-01, 10/2013

Mit diesen SWAROVSKI OPTIK Produkt haben Sie ein hochwertiges Qualitätserzeugnis erworbene, für das wir eine weltweit gültige Garantie von 10 Jahren ab Kauf gemäß folgenden Bedingungen gewährten:

Beim Auftreten von Material- und/oder Fertigungsfehlern übernehmen wir für die gesamte Laufzeit der Garantie die Materialkosten, wobei wir uns vorbehalten, das Gerät oder den defekten Teil nach eigenen Ermessen instandzusetzen oder auszulauschen. Wahrend der ersten fünf Jahre übernahmen wir zusätzlich auch die Kosten für die Arbeit.

Durch die Garantie wird die gesetzliche Gewährleistungspflicht nicht eingeschrankt.

Bei Änderung der Produktpalette gehalten wir uns das Recht vor, defekte Geräte zu reparieren oder durch gleichwertige zu ersetzen.

Die Garantie gilt nicht bei Reparaturen durch einen nicht von uns autorisierten Servicedienst und bei Schäden, die durch unsachgemäß Gebrauch verursicht wurden; ebenso nicht für mittelbare oder unmittelbare Schäden, die durch Defekte am Gerät entstanden sind. Weiters sind von der Garantie alle Ausstattungsteile ausgeschlossen, die einem natürlichen Verschleiß unterliegen, wie Augenmuscheln, Tragriemen, Behältnisse, Armierungen etc.

Die Garantie hat nur dann Gültigkeit, wenn these Garantie/Service-Dokument am Kauftag vom Fachhändler ordnungsgemäß mit Datum, Stempel und Unterschrift versehen worden ist.

Im Garantiefalle sowie auch zur Vornahme von Service- und/oder Reparaturarbeiten übergeben Sieitte das Gerät samtthisem Garantie/Service-Dokument Ihrem SWAROVSKI OPTIKFachhandler oder senden es, frei Haus, direkt an unsere Adresse. Geräte, deren these Garantie/Service-Dokument nicht beigeschlossen ist, werden grundsätzlich kostenpflichtig repariert. DieRetoursendung, versichert (Transportmittel nach unserer Wahl),erfolgt im Falle von Garantiereparaturen gratis, ansonst gegenBerechnung. Bei Versand ins Ausland gehen eventuelle ausländische Zoll- bzw.Fiskalabgaben zu Lasten des Empfängers.

These Garantie wird von SWAROVSKI OPTIK KG, Absam, Österreich, gegeben. Gerichtsstand ist Innsbruck; es gilt österreichisches Recht.

Sofern in einzelnen Ländern andere Garantien/Gewährleistungen (gesetzliche oder freiwillige) zugesagt sind, müssen diese vom jeweiligen Importeur bzw. Fachhändler erfüllt werden. SWAROVSKI OPTIK KG, Absam, Österreich, kann davon nur eintrreten, sofern eine gesetzliche Pflicht dazu besteht.
