GEBRUIKSAANWIJZING PV7000C MAKITA

NL Elektronische polijstmachine GEBRUIKSAANWIJZING 27

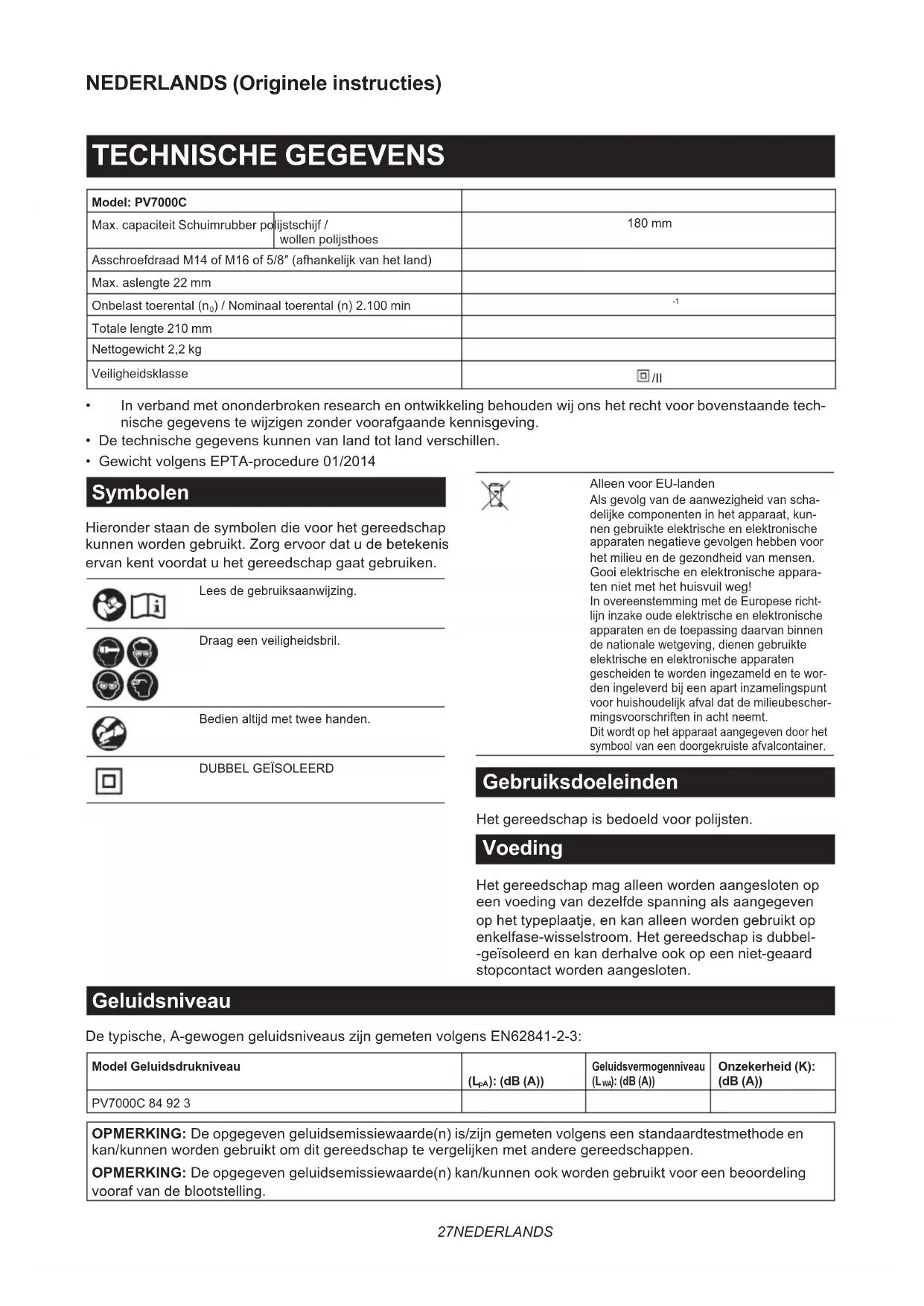

TECHNISCHE GEGEVENS Model: PV7000C Max. capaciteit Schuimrubber polijstschijf /

Asschroefdraad M14 of M16 of 5/8″ (afhankelijk van het land)

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande tech-

nische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen.

• Gewicht volgens EPTA-procedure 01/2014

Hieronder staan de symbolen die voor het gereedschap

kunnen worden gebruikt. Zorg ervoor dat u de betekenis

ervan kent voordat u het gereedschap gaat gebruiken.

Lees de gebruiksaanwijzing.

Draag een veiligheidsbril.

Bedien altijd met twee handen.

DUBBEL GEÏSOLEERD Alleen voor EU-landen

Als gevolg van de aanwezigheid van scha-

delijke componenten in het apparaat, kun-

nen gebruikte elektrische en elektronische

apparaten negatieve gevolgen hebben voor

het milieu en de gezondheid van mensen.

Gooi elektrische en elektronische appara-

ten niet met het huisvuil weg!

In overeenstemming met de Europese richt-

lijn inzake oude elektrische en elektronische

apparaten en de toepassing daarvan binnen

de nationale wetgeving, dienen gebruikte

elektrische en elektronische apparaten

gescheiden te worden ingezameld en te wor-

den ingeleverd bij een apart inzamelingspunt

voor huishoudelijk afval dat de milieubescher-

mingsvoorschriften in acht neemt.

Dit wordt op het apparaat aangegeven door het

symbool van een doorgekruiste afvalcontainer.

Het gereedschap is bedoeld voor polijsten.

Het gereedschap mag alleen worden aangesloten op

een voeding van dezelfde spanning als aangegeven

op het typeplaatje, en kan alleen worden gebruikt op

enkelfase-wisselstroom. Het gereedschap is dubbel-

-geïsoleerd en kan derhalve ook op een niet-geaard

stopcontact worden aangesloten.

De typische, A-gewogen geluidsniveaus zijn gemeten volgens EN62841-2-3:

OPMERKING: De opgegeven geluidsemissiewaarde(n) is/zijn gemeten volgens een standaardtestmethode en

kan/kunnen worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven geluidsemissiewaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling

vooraf van de blootstelling.28 NEDERLANDS WAARSCHUWING: Draag gehoorbescherming.

WAARSCHUWING: De geluidsemissie tijdens het gebruik van het elektrisch gereedschap in de prak-

tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt

gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getro󰀨en ter bescherming van de

gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke-

ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is

uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

Plaats zware, exibele dempingsmatten of iets dergelijks op het werkstuk (dunne metaal-

plaat of andere gemakkelijk trillende voorwerpen met een groot oppervlak) om te voorkomen dat deze geluid voortbrengt.

Houd rekening met de verhoogde geluidsemissie bij zowel de risicobeoordeling van blootstelling aan

geluid als de keuze van afdoende gehoorbescherming.

P ): (m/s 2 ) Onzekerheid (K): (m/s 2

) PV7000C 2,5 m/s 2 of lager 1,5 OPMERKING: De totale trillingswaarde(n) is/zijn gemeten volgens een standaardtestmethode en kan/kunnen

worden gebruikt om dit gereedschap te vergelijken met andere gereedschappen.

OPMERKING: De opgegeven totale trillingswaarde(n) kan/kunnen ook worden gebruikt voor een beoordeling

vooraf van de blootstelling.

WAARSCHUWING: De trillingsemissie tijdens het gebruik van het elektrisch gereedschap in de prak-

tijk kan verschillen van de opgegeven waarde(n) afhankelijk van de manier waarop het gereedschap wordt

gebruikt, met name van het soort werkstuk waarmee wordt gewerkt.

WAARSCHUWING: Zorg ervoor dat veiligheidsmaatregelen worden getro󰀨en ter bescherming van de

gebruiker die zijn gebaseerd op een schatting van de blootstelling onder praktijkomstandigheden (reke-

ning houdend met alle fasen van de bedrijfscyclus, zoals de tijdsduur gedurende welke het gereedschap is

uitgeschakeld en stationair draait, naast de ingeschakelde tijdsduur).

WAARSCHUWING: De opgegeven trillingsemissiewaarde geldt voor de voornaamste toepassingen van het

elektrisch gereedschap. Als het elektrisch gereedschap echter voor andere toepassingen wordt gebruikt, kan de

trillingsemissiewaarde daarvoor anders zijn.

EG-verklaring van conformiteit

Alleen voor Europese landen

De EG-verklaring van conformiteit is bijgevoegd als

Bijlage A bij deze gebruiksaanwijzing.

veiligheidswaarschuwingen voor

elektrisch gereedschap

WAARSCHUWING: Lees alle veiligheids-

waarschuwingen, aanwijzingen, afbeeldingen en

technische gegevens behorend bij dit elektrische

gereedschap aandachtig door. Als u niet alle onder-

staande aanwijzingen naleeft, kan dat resulteren in

brand, elektrische schokken en/of ernstig letsel.

Bewaar alle waarschuwingen en

instructies om in de toekomst te

De term "elektrisch gereedschap" in de veiligheidsvoor-

schriften duidt op gereedschappen die op stroom van

het lichtnet werken (met snoer) of gereedschappen met

een accu (snoerloos).

Veiligheidswaarschuwingen voor

Gemeenschappelijke veiligheidswaarschuwingen

voor polijstwerkzaamheden:

1. Dit elektrisch gereedschap is bedoeld voor

gebruik als een polijstmachine. Lees alle vei-

ligheidswaarschuwingen, instructies, afbeel-

dingen en technische gegevens die bij dit

elektrisch gereedschap worden geleverd. Als

niet alle onderstaande instructies worden opge-

volgd, kan dat leiden tot een elektrische schok,

brand en/of ernstig letsel.29 NEDERLANDS

Werkzaamheden zoals slijpen, schuren, draad-

borstelen, gat slijpen of doorslijpen mogen niet

worden uitgevoerd met dit elektrisch gereed-

schap. Werkzaamheden waarvoor dit elektrisch

gereedschap niet is bedoeld kunnen gevaarlijke

situaties opleveren en tot persoonlijk letsel leiden.

3. Bouw dit elektrisch gereedschap niet om zodat

u het kunt gebruiken op een manier waar-

voor het niet speciek is ontworpen en die

niet wordt vermeld door de fabrikant van het

gereedschap. Dergelijk ombouwen kan leiden

tot verlies van controle over het gereedschap en

ernstig persoonlijk letsel veroorzaken.

Gebruik geen accessoires die niet speciek zijn

ontworpen en vermeld door de fabrikant van het

gereedschap. Ook wanneer het accessoire kan

worden aangebracht op uw elektrisch gereedschap,

is een veilige werking niet gegarandeerd.

5. Het nominale toerental van het accessoire

moet minstens gelijk zijn aan het maximumto-

erental vermeld op het elektrisch gereedschap.

Accessoires die met een hoger toerental draaien

dan hun nominaal toerental kunnen stuk breken

en in het rond vliegen.

6. De buitendiameter en de dikte van het acces-

soire moeten binnen het capaciteitsbereik van

het elektrisch gereedschap vallen. Accessoires

met verkeerde afmetingen kunnen niet afdoende

worden afgeschermd of beheerst.

De afmetingen van het bevestigingspunt van het

accessoire moet overeenkomen met de afmetin-

gen van de bevestigingshardware van het elek-

trisch gereedschap. Accessoires die niet over-

eenkomen met de bevestigingshardware van het

elektrisch gereedschap, zullen niet gebalanceerd

draaien en buitensporig trillen, en kunnen leiden tot

verlies van controle over het gereedschap.

Gebruik nooit een beschadigd accessoire.

Inspecteer het accessoire vóór ieder gebruik, bij-

voorbeeld een slijpschijf op ontbrekende schilfers

en barsten; een rugschijf op barsten, scheuren

of buitensporige slijtage; en een draadborstel op

losse of gebroken draden. Nadat het elektrisch

gereedschap of accessoire is gevallen, inspec-

teert u het op schade of monteert u een onbescha-

digd accessoire. Na inspectie en montage van een

accessoire, zorgt u ervoor dat u en omstanders

niet in het rotatievlak van het accessoire staan,

en laat u het elektrisch gereedschap draaien op

het maximale, onbelaste toerental gedurende één

minuut. Beschadigde accessoires breken normaal

gesproken in stukken gedurende deze testduur.

9. Gebruik persoonlijke-beschermingsmiddelen.

Afhankelijk van de toepassing gebruikt u een

spatscherm, een beschermende bril of een

veiligheidsbril. Al naar gelang de toepassing

draagt u een stofmasker, gehoorbeschermers,

handschoenen en een werkschort die in staat

zijn kleine stukjes slijpsel of werkstukfragmen-

ten te weerstaan. De oogbescherming moet in

staat zijn rondvliegend afval te stoppen dat ont-

staat bij de diverse toepassingen. Het stofmasker

of ademhalingsapparaat moet in staat zijn deeltjes

te lteren die ontstaat bij de betre󰀨ende toepas-

sing. Langdurige blootstelling aan hard lawaai kan

uw gehoor aantasten.

10. Houd omstanders op veilige afstand van het

werkgebied. Iedereen die zich binnen het werk-

gebied begeeft, moet persoonlijke-bescher-

mingsmiddelen gebruiken. Fragmenten van het

werkstuk of van een uiteengevallen accessoire

kunnen rondvliegen en letsel veroorzaken buiten

de onmiddellijk werkomgeving.

11. Houd het snoer goed uit de buurt van het rond-

draaiende accessoire. Als u de controle over het

gereedschap verliest, kan het snoer worden door-

gesneden of bekneld raken, en kan uw hand of

arm tegen het ronddraaiende accessoire worden

12. Leg het elektrisch gereedschap nooit neer

voordat het accessoire volledig tot stilstand is

gekomen. Het ronddraaiende accessoire kan de

ondergrond pakken zodat u de controle over het

elektrisch gereedschap verliest.

13. Laat het elektrisch gereedschap niet draaien

terwijl u het naast u draagt. Als het ronddraai-

ende accessoire u per ongeluk raakt, kan het

verstrikt raken in uw kleding waardoor het acces-

soire in uw lichaam wordt getrokken.

14. Maak de ventilatieopeningen van het elektrisch

gereedschap regelmatig schoon. De ventilator

van de motor zal het stof de behuizing in trekken,

en een grote opeenhoping van metaalslijpsel kan

leiden tot elektrisch gevaarlijke situaties.

15. Gebruik het elektrisch gereedschap niet in de

buurt van brandbare materialen. Vonken kun-

nen deze materialen doen ontvlammen.

16. Gebruik geen accessoires die met vloeistof

moeten worden gekoeld. Het gebruik van water

of andere vloeibare koelmiddelen kan leiden tot

elektrocutie of elektrische schokken.

Terugslag en aanverwante waarschuwingen:

Terugslag is een plotselinge reactie op een beknelde of

vastgelopen draaiende schijf, rugschijf, borstel of enig

ander accessoire. Beknellen of vastlopen veroorzaakt

een snelle stilstand van het draaiende accessoire dat

op zijn beurt ertoe leidt dat het elektrisch gereedschap

zich ongecontroleerd beweegt in de tegenovergestelde

richting van de draairichting van het accessoire op het

moment van vastlopen.

Bijvoorbeeld, als een slijpschijf bekneld raakt of vast-

loopt in het werkstuk, kan de rand van de schijf die het

beknellingspunt ingaat, zich invreten in het oppervlak

van het materiaal waardoor de schijf eruit klimt of eruit

slaat. De schijf kan daarbij naar de gebruiker toe of weg

springen, afhankelijk van de draairichting van de schijf

op het beknellingspunt. Slijpschijven kunnen in derge-

lijke situaties ook breken.

Terugslag is het gevolg van misbruik van het elektrisch

gereedschap en/of onjuiste gebruiksprocedures of

-omstandigheden, en kan worden voorkomen door goede

voorzorgsmaatregelen te tre󰀨en, zoals hieronder vermeld.

1. Houd het elektrisch gereedschap stevig

met beide handen vast en houd uw armen

en lichaam zodanig dat u in staat bent een

terugslag op te vangen. Gebruik altijd de extra

handgreep (indien aanwezig) voor een maxi-

male controle over het gereedschap in geval

van terugslag en de koppelreactiekrachten bij

het starten. De gebruiker kan een terugslag of de

koppelreactiekrachten opvangen indien de juiste

voorzorgsmaatregelen worden getro󰀨en.30 NEDERLANDS

2. Plaats uw hand nooit in de buurt van het draai-

ende accessoire. Het accessoire kan terugslaan

3. Plaats uw lichaam niet in het gebied waar het

elektrisch gereedschap naar toe gaat wanneer

een terugslag optreedt. Een terugslag zal het

gereedschap bewegen in de tegenovergestelde

richting van de draairichting van de schijf op het

moment van beknellen.

4. Wees bijzonder voorzichtig bij het werken

met hoeken, scherpe randen, enz. Voorkom

dat het accessoire springt of bekneld raakt.

Hoeken, scherpe randen of springen veroorzaken

vaak beknellen van het draaiende accessoire wat

leidt tot terugslag of verlies van controle over het

5. Bevestig geen kettingsschijf, gesegmenteerde

diamantschijf met randopeningen van meer

dan 10 mm, of getand zaagblad. Dergelijke

bladen leiden vaak tot terugslag of verlies van

controle over het gereedschap.

Veiligheidswaarschuwingen speciek voor

polijstwerkzaamheden:

1. Laat geen los deel van de polijsthoes of het

bevestigingstouwtje ervan vrij hangen. Stop

een los bevestigingstouwtje weg of knip het

af. Een los en rondslingerend bevestigingstouwtje

kan zich rond uw vingers wikkelen of gegrepen

worden door het werkstuk.

Aanvullende veiligheidswaarschuwingen:

1. Laat het gereedschap niet ingeschakeld lig-

gen. Schakel het gereedschap alleen in wan-

neer u het vasthoudt.

2. Houd u aan de instructies van de fabrikant

voor het correct aanbrengen en gebruiken van

accessoires. Behandel en bewaar accessoires

3. Zorg ervoor dat het werkstuk goed onder-

4. Indien de werkplaats uiterst warm en vochtig

is, of erg verontreinigd is met geleidend stof,

gebruikt u een kortsluitstroomonderbreker

(30 mA) om de veiligheid van de gebruiker te

5. Gebruik het gereedschap niet op materialen

BEWAAR DEZE INSTRUCTIES.

WAARSCHUWING: Laat u NIET misleiden

door een vals gevoel van comfort en bekendheid

met het gereedschap (na veelvuldig gebruik)

en neem alle veiligheidsvoorschriften van het

betre󰀨ende gereedschap altijd strikt in acht.

VERKEERD GEBRUIK of het niet naleven van de

veiligheidsvoorschriften in deze gebruiksaanwij-

zing kan leiden tot ernstig persoonlijk letsel.

BESCHRIJVING VAN DE FUNCTIES LET OP: Controleer altijd of het gereedschap

is uitgeschakeld en de stekker ervan uit het stop-

contact is verwijderd alvorens de functies op het

gereedschap te controleren of af te stellen.

LET OP: Controleer altijd, voordat u de stek-

ker in het stopcontact steekt, of de trekkerscha-

kelaar op de juiste manier schakelt en weer terug-

keert naar de uit-stand nadat deze is losgelaten.

Denk eraan het gereedschap uit te scha-

kelen in geval van een stroomstoring of per ongeluk uit-

schakelen, zoals wanneer de stekker uit het stopcontact

wordt getrokken. Anders zal het gereedschap onverwacht

worden ingeschakeld zodra de stroomvoorziening hersteld

is, waardoor een ongeluk of persoonlijk letsel kan ontstaan.

Om het gereedschap te starten, knijpt u gewoon de

trekkerschakelaar in. Laat de trekkerschakelaar los om

het gereedschap te stoppen.

Om het gereedschap continu te laten werken, knijpt

u eerst de trekkerschakelaar in en drukt u daarna de

aan-vergrendelknop in.

Om vanuit de vergrendelde stand het gereedschap te

stoppen, knijpt u de trekkerschakelaar helemaal in en

laat u deze vervolgens weer los.

De schakelaar kan worden vergrendeld

in de aan-stand ten behoeve van het gebruikersge-

mak bij langdurig gebruik. Wees extra voorzichtig

wanneer u de schakelaar in de aan-stand vergrendelt

en houd het gereedschap altijd stevig vast.

► Fig.1: 1. Aan-vergrendelknop 2. Trekkerschakelaar

Het toerental van het gereedschap kan worden veranderd door

de toerentalregelaar te draaien. De onderstaande tabel toont het

cijfer op de toerentalregelaar en het bijbehorende toerental.

► Fig.2: 1. Toerentalregelaar Cijfer Toerental1 600 min -1 2 800 min -1 3 1.300 min -1 4 1.800 min -1 5 2.100 min -1

KENNISGEVING: Als het gereedschap gedu-

rende een lange tijd ononderbroken op een laag

toerental wordt gebruikt, zal de motor overbelast

raken, waardoor een storing zal optreden.

De toerentalregelaar kan slechts

tot stand 5 worden gedraaid en teruggedraaid tot stand

1. Forceer de regelaar niet voorbij de 5 of de 1 omdat de

toerentalregeling daardoor defect kan raken.31 NEDERLANDS Constante-snelheidsregeling

Maakt een gladde afwerking mogelijk omdat het toeren-

tal constant wordt gehouden, zelfs bij belasting.

De zachte-startfunctie voorkomt abrupt schoksgewijs

Knop voor hoog-laag toerental

Het toerental van het gereedschap kan onmiddel-

lijk worden veranderd terwijl het gereedschap is

Druk op de "I"-knop voor het laagste toerental of druk

op de "II"-knop voor een bepaalde instelwaarde.

Het toerental van het gereedschap kan niet worden

veranderd wanneer op de "I"-knop is gedrukt, zelfs niet

wanneer u de toerentalregelaar draait.

Verzeker u er altijd van dat op de "II"-knop is gedrukt

voordat u de toerentalregelaar draait.

► Fig.3: 1. Knop voor hoog-laag toerental

MONTAGE LET OP: Zorg altijd dat het gereedschap is

uitgeschakeld en dat zijn stekker uit het stop-

contact is verwijderd alvorens enig werk aan het

gereedschap uit te voeren.

De zijhandgreep (het handvat) en de

LET OP: Controleer altijd voor gebruik of de

zijhandgreep stevig vastzit.

Breng de afdekking aan en draai de zijhandgreep stevig

De zijhandgreep en de afdekking kunnen aan beide

zijkanten van het gereedschap worden gemonteerd.

► Fig.4: 1. Afdekking 2. Zijhandgreep

► Fig.5: 1. Afdekking 2. Zijhandgreep

De rugschijf aanbrengen of

Optioneel accessoire

Houd de as vast ment behulp van de steeksleutel zodat

de as niet kan draaien.

Draai vervolgens de rugschijf helemaal op de as. (De

rugschijf kan worden gebruikt om de optionele schuim-

rubber polijstschijf aan te brengen.)

► Fig.6: 1. Rugschijf 2. As 3. Steeksleutel

Om de rugschijf te verwijderen, volgt u de procedure

voor het aanbrengen in de omgekeerde volgorde.

De schuimrubber polijstschijf

aanbrengen en verwijderen

Optioneel accessoire

► Fig.7: 1. Schuimrubber polijstschijf 2. Rugschijf

1. Om de schuimrubber polijstschijf aan te brengen,

verwijdert u eerst al het vuil en vreemde sto󰀨en vanaf

2. Breng de schuimrubber polijstschijf aan op de

Om de schuimrubber polijstschijf te verwijderen, trekt u

hem langzaam van de rugschijf af.

De wollen polijsthoes aanbrengen

1. Bevestig de rubber rugschijf op de as. Draai de

2. Om de borgmoer vast te draaien, houdt u de as

vast met behulp van de steeksleutel zodat deze niet

kan draaien. Gebruik vervolgens de borgmoersleutel en

draai de borgmoer stevig rechtsom vast.

► Fig.9: 1. Borgmoersleutel 2. Steeksleutel

3. Plaats de wollen polijsthoes volledig over de rub-

ber rugschijf en trek de touwtjes strak. Knoop een strik

en stop de strik en eventuele loshangende touwtjes

tussen de wollen polijsthoes en de rubber rugschijf.

Om de wollen polijsthoes te verwijderen, volgt u de

procedure voor het aanbrengen in de omgekeerde

BEDIENING LET OP: Draag tijdens gebruik altijd een vei-

ligheidsbril of spatscherm.

LET OP: Houd het gereedschap ALTIJD stevig

vast met één hand op de behuizing en de andere

hand aan de zijhandgreep (handvat).

Polijsten met de schuimrubber

Houd over het algemeen de schuimrubber polijstschijf

onder een hoek van ongeveer 15 graden ten opzichte

van het oppervlak van het werkstuk.32 NEDERLANDS Polijsten met de wollen polijsthoes

Schakel het gereedschap in en breng daarna de wollen

polijsthoes aan op het werkstuk.

Houd over het algemeen de wollen polijsthoes onder

een hoek van ongeveer 15 graden ten opzichte van het

oppervlak van het werkstuk.

Oefen slechts lichte druk uit. Buitensporige druk zal

leiden tot een slecht resultaat en voortijdige slijtage van

de wollen polijsthoes.

ONDERHOUD LET OP: Zorg altijd dat het gereedschap is

uitgeschakeld en zijn stekker uit het stopcontact

is verwijderd alvorens te beginnen met inspectie

KENNISGEVING: Gebruik nooit benzine, was-

benzine, thinner, alcohol en dergelijke. Hierdoor

kunnen verkleuring, vervormingen en barsten

Om de VEILIGHEID en BETROUWBAARHEID van

het gereedschap te handhaven, dienen alle reparaties,

onderhoud of afstellingen te worden uitgevoerd bij een

erkend Makita-servicecentrum of de Makita-fabriek, en

altijd met gebruik van Makita-vervangingsonderdelen.

► Fig.13: 1. Slijtgrensmarkering

Controleer regelmatig de koolborstels.

Vervang ze wanneer ze tot aan de slijtgrensmarkering

versleten zijn. Houd de koolborstels schoon, zodat ze

gemakkelijk in de houders glijden. Beide koolborstels

dienen tegelijkertijd te worden vervangen. Gebruik

uitsluitend identieke koolborstels.

1. Gebruik een schroevendraaier om de koolbor-

steldoppen te verwijderen.

2. Haal de versleten koolborstels eruit, schuif de

OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken

worden aanbevolen voor gebruik met het Makita

gereedschap dat in deze gebruiksaanwijzing is

beschreven. Bij gebruik van andere accessoires of

hulpstukken bestaat het gevaar van persoonlijke let-

sel. Gebruik de accessoires of hulpstukken uitsluitend

voor hun bestemde doel.

Wenst u meer bijzonderheden over deze acces-

soires, neem dan contact op met het plaatselijke

Makita-servicecentrum.

• Schuimrubber polijstschijf (klittenband)

• Rugschijf 165 (klittenband)

• Wollen polijsthoes 180

OPMERKING: Sommige items op de lijst kunnen

zijn inbegrepen in de doos van het gereedschap als

standaard toebehoren. Deze kunnen van land tot land

verschillen.33 ESPAÑOL ESPAÑOL (Instrucciones originales)
