GEBRUIKSAANWIJZING DBM131 MAKITA

Oorspronkelijke gebruiksaanwijzing

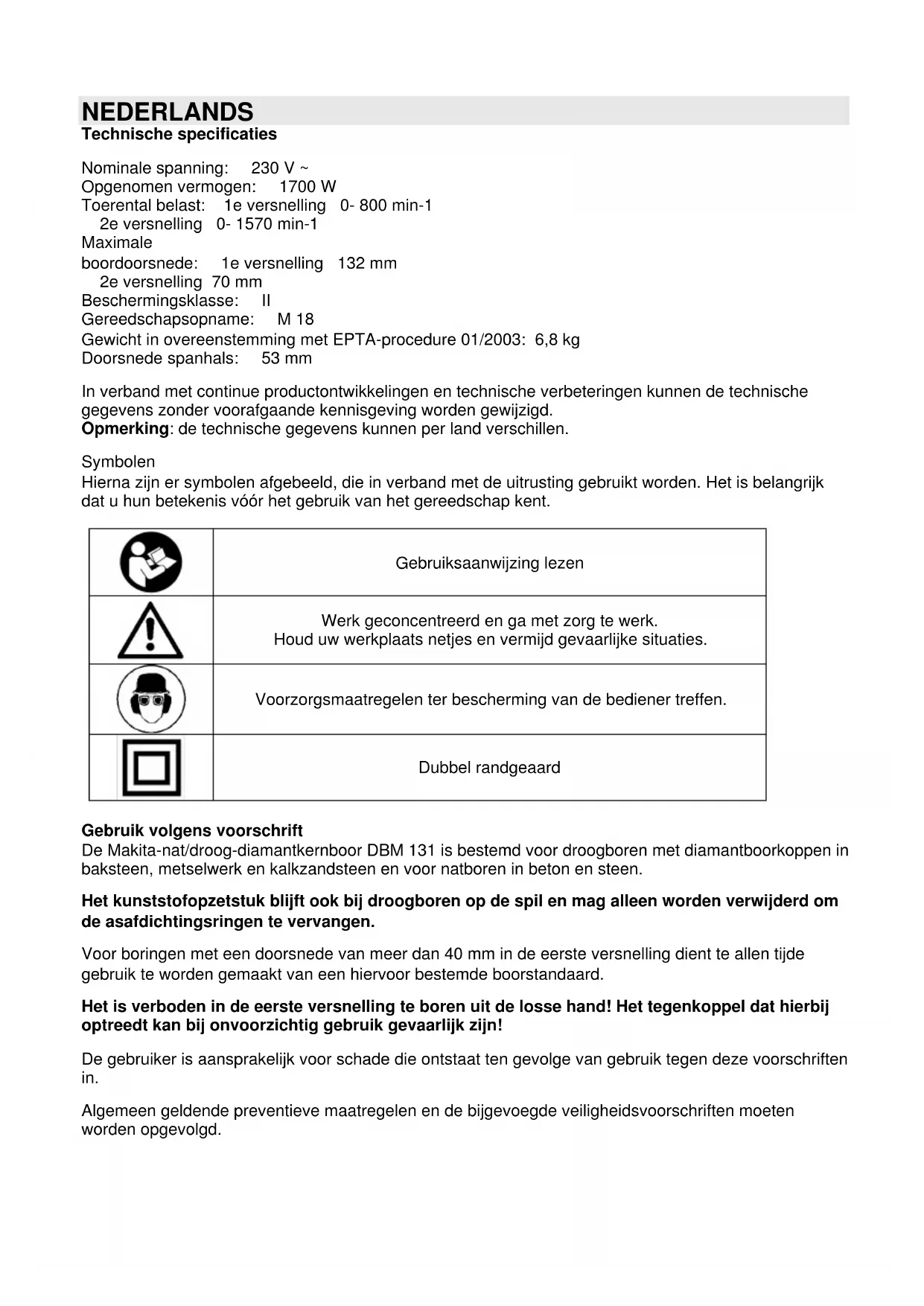

Yasushi Fukaya Direktor Makita, Jan-Baptist Vinkstraat 2, 3070 BelgiumNEDERLANDS Technische specificaties Nominale spanning: 230 V ~ Opgenomen vermogen: 1700 W Toerental belast: 1e versnelling 0- 800 min-1 2e versnelling 0- 1570 min-1 Maximale boordoorsnede: 1e versnelling 132 mm 2e versnelling 70 mm Beschermingsklasse: II Gereedschapsopname: M 18 Gewicht in overeenstemming met EPTA-procedure 01/2003: 6,8 kg Doorsnede spanhals: 53 mm In verband met continue productontwikkelingen en technische verbeteringen kunnen de technische gegevens zonder voorafgaande kennisgeving worden gewijzigd. Opmerking: de technische gegevens kunnen per land verschillen. Symbolen Hierna zijn er symbolen afgebeeld, die in verband met de uitrusting gebruikt worden. Het is belangrijk dat u hun betekenis vóór het gebruik van het gereedschap kent.

Gebruik volgens voorschrift De Makita-nat/droog-diamantkernboor DBM 131 is bestemd voor droogboren met diamantboorkoppen in baksteen, metselwerk en kalkzandsteen en voor natboren in beton en steen. Het kunststofopzetstuk blijft ook bij droogboren op de spil en mag alleen worden verwijderd om de asafdichtingsringen te vervangen. Voor boringen met een doorsnede van meer dan 40 mm in de eerste versnelling dient te allen tijde gebruik te worden gemaakt van een hiervoor bestemde boorstandaard. Het is verboden in de eerste versnelling te boren uit de losse hand! Het tegenkoppel dat hierbij optreedt kan bij onvoorzichtig gebruik gevaarlijk zijn! De gebruiker is aansprakelijk voor schade die ontstaat ten gevolge van gebruik tegen deze voorschriften in. Algemeen geldende preventieve maatregelen en de bijgevoegde veiligheidsvoorschriften moeten worden opgevolgd.

Gebruiksaanwijzing lezen

Werk geconcentreerd en ga met zorg te werk. Houd uw werkplaats netjes en vermijd gevaarlijke situaties.

Voorzorgsmaatregelen ter bescherming van de bediener treffen.

Dubbel randgeaardVoedingsspanning Voor inbedrijfname moet worden gecontroleerd of de netspanning en –frequentie overeenkomen met de gegevens op het typeplaatje. Een spanningsafwijking van +6 %/ -10 % is toegestaan. De boor wordt standaard geleverd met een geïntegreerde PRCD-veiligheidschakelaar die kan worden aangesloten op een veiligheidswandcontactdoos. Controleer telkens voordat u de boor gaat gebruiken, of de PRCD– veiligheidschakelaar naar behoren functioneert (zie aparte handleiding). Let op! PRCD–veiligheidschakelaar niet gebruiken om de boor aan en uit te zetten! Gebruik uitsluitend verlengsnoeren met voldoende diameter (minimaal 2,5 mm2). Door een te kleine doorsnede kan buitensporig rendementsverlies en oververhitting van de motor en het netsnoer optreden. Veiligheidsvoorschriften Lees deze voorschriften door voordat u de boor gaat gebruiken en volg ze op.

EXTRA VEILIGHEIDSVOORSCHRIFTEN VOOR DE BOOR

1. Tijdens handmatige toepassing dient u altijd gebruik te maken van de bijgeleverde extra greep en

de boor altijd met beide handen vast te houden.

2. Houd de boor alleen vast aan de geïsoleerde handgrepen als u bezig bent met boren waarbij de

kans bestaat dat u verborgen leidingen of uw eigen snoer raakt. Bij contact met een stroomgeleidende kabel worden de vrije metalen gedeeltes van de boor ook geleidend, waardoor de gebruiker een elektrische schok kan oplopen.

3. Laat de kernboor alleen draaien onder toezicht. Haal de steker uit de wandcontactdoos en

controleer of de schakelaar uit is als u de kernboor zonder toezicht achterlaat; bij montage- en demontagewerkzaamheden, bij spanningsverlies (lager dan 200V), bij het instellen of bij de montage van accessoires, onderhoudswerkzaamheden, enz.

4. Gebruik de boor niet als een deel van de behuizing defect is of als de schakelaar, voedingsdraad of

steker beschadigd is (Controleer dit dagelijks!). Laat beschadigingen direct herstellen door een vakman.

5. De boor mag niet vochtig zijn.

6. Draag bij langer gebruik van de boor gehoorbeschermers. Langdurige geluidsbelasting kan leiden

tot gehoorbeschadiging.

7. Draag een veiligheidshelm, veiligheidsbril en/of gezichtsbescherming. Verder verdient het

aanbeveling een stofmasker en dik gepolsterde handschoenen te dragen.

8. Overtuigt u zich er voor gebruik van dat het inzetstuk goed is gemonteerd.

9. Controleer voordat u met uw werkzaamheden begint of alle schroeven goed vastzitten. Door de

trillingen die tijdens het boren optreden, kunnen schroeven lostrillen en daardoor leiden tot schade of letsel.

10. Wanneer u de boor gebruikt op hoog gelegen werkplekken, let er dan op dat onder u geen mensen

11. Blijf met uw handen uit de buurt van draaiende onderdelen.

12. Bij gebruik van de kernboor mag in geen enkele gebruikssituatie koelwater doordringen in de motor

of de elektrische onderdelen.

13. Als er water naar buiten komt tussen de kunststofring en de aandrijving, stop dan met uw

werkzaamheden en laat de kernboor repareren in een erkende werkplaats.

14. Bovenhandse boorwerkzaamheden alleen uitvoeren met gebruik van de hiervoor bestemde

veiligheidsvoorzieningen (wateropvang).

15. Schakel de boor na een storing pas weer in als de boorkop vrij kan worden gedraaid.

16. Raak direct na het droogboren het inzetstuk niet aan. Dit kan erg heet zijn geworden, wat kann

leiden tot brandwonden.

17. Voorkom dat de boor per ongeluk kan gaan draaien: ontgrendel altijd de schakelaar als u de steker

uit de wandcontactdoos trekt, of als er een stroomstoring is opgetreden.

18. Zorg ervoor dat u stevig staat en wees bedacht op het reactiemoment van de boor.Elektrische veiligheid

De kernboor DBM 131 is uitgevoerd in veiligheidsklasse II. Ter bescherming van de gebruiker mag de boor bij natboren uitsluitend worden gevoed via een aardlekstroombeveiliging. Gebruik van de boor zonder goed functionerende PRCDveiligheidschakelaar betekent een gezondheidsrisico en kan levensgevaarlijk zijn! De boor wordt om die reden standaard geleverd met een geïntegreerde PRCD-veiligheidschakelaar. Deze moet worden aangesloten op een veiligheidswandcontactdoos. Er mogen geen wijzigingen worden aangebracht in de boormachine. Om de veiligheid te waarborgen dienen beschadigingen van de PRCD-veiligheidschakelaar terstond te worden hersteld door een erkende reparateur. Extra handgreep Bij handmatig gebruik mag de boor alleen worden gebruikt in combinatie met de bijgevoegde losse handgreep. Deze wordt aangebracht op de spanhals en bevestigd door de greep aan te draaien. Omschakeling tussen beide aandrijvingen Afhankelijk van de doorsnede van de boorkop moet worden gekozen tussen beide beschikbare toerentallen. Voor het boren tot een doorsnede van 70 mm adviseren wij de tweede versnelling • • (spitse kant van de schakelaar voor de aandrijving wijst in de richting van de motor). Voor boringen van meer dan 70 mm moet de eerste versnelling • worden gebruikt (spitse kant van de schakelaar wijst in de richting van de spil). Deze getallen gelden slechts als richtwaarde. Bij de instelling van het toerental dienen de opgaven van de fabrikant van het gereedschap te worden aangehouden. Als de schakelaar voor de aandrijvingen in stilstand niet in de eindstand kan worden gezet, moet de boorspil een klein stukje worden gedraaid. Let op! Draai de schakelaar alleen als de boor stilstaat en alleen met de wijzers van de klok mee! In-/uitschakelen De boor is voorzien van een elektronische instelschakelaar met arrêteerinrichting. Hoe dieper de knop wordt ingedrukt, des te hoger het toerental wordt. Op die manier wordt het eenvoudiger om nauwkeurig te centreren. Bij normaal gebruik moet altijd met volledig toerental worden gewerkt. Let op! Bij boren uit de losse hand de schakelaar niet vastzetten! Momentschakeling - boren uit de losse hand Inschakelen: aan-uitschakelaar indrukken. Uitschakelen: aan-uitschakelaar loslaten. Permanente schakeling Inschakelen: aan-uitschakelaar indrukken en in ingedrukte toestand vergrendelen met behulp van de vaststelknop. Uitschakelen: aan-uitschakelaar nogmaals indrukken en weer loslaten. Watertoevoer De kernboor DBM 131 is zowel geschikt voor nat- als voor droogboren.

• De watertoevoer is daarbij constant op de spil aanwezig.

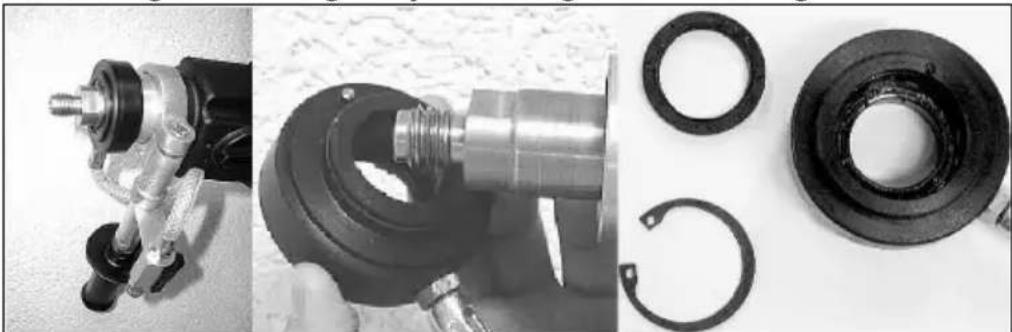

• Nooit boren zonder watertoevoer, omdat de spil daardoor beschadigd kan raken.Als er water naar buiten dringt tussen de zwarte kunststofring en de behuizing, moet de watertoevoer worden vervangen of moeten de asafdichtingsringen te worden vervangen door nieuwe ringen die licht ingevet zijn. Dergelijke ringen zijn verkrijgbaar in de speciaalzaak en bij de fabrikant.

• De watertoevoer (zwarte kunststofring) kan uitsluitend worden verwijderd door deze naar beneden te trekken.

• Monteer de watertoevoer door deze op te schuiven tot deze vastklikt!

• Let op de stand van de centreerpen (beveiliging tegen foutief draaien). Voorzichtig! Afdichtringen bij de montage niet beschadigen.

De boor is voorzien van een externe watertoevoer via de hoofdspil. Met behulp van een kogelafsluiter kann de benodigde hoeveelheid water naar wens worden ingesteld. De watertoevoer is voorzien van een aansluiting voor Gardena-slangkoppelingen. Let op: de waterdruk bij de aansluiting mag niet hoger zijn dan 3 bar. Om veilig en goed te kunnen werken moet bij boringen “bovenhands” het water dat bij het boorgat naar buiten komt, worden afgezogen met behulp van een wateropvangring en natzuigstuk. Gebruik Droogboren Om probleemloos te centreren, is het aanbevelenswaardig, boorkoppen met integreerbare centerboor te gebruiken. De elektronische regelschakelaar maakt het langzame centreren mogelijk, waarbij de boorkop ca. 5-10 mm in het te boren materiaal dient binnen te dringen. Na verwijdering van de centerboor wordt de boorkop langzaam in de aanwezige boring geplaatst en door het doordrukken van de schakelaar tot op het volle nominale toerental gebracht. Natboren Open de kogelafsluiter en schakel de machine in. Houd de machine in beide handen vast. Zet de machine er lichtjes hellend (ca. 30° tot de as van de machine) tegen of maak gebruik van het centreerhulpmiddel. Nadat de boorkop zich in het oppervlak ingewerkt heeft (ca. 1/8 – 1/4 van de cirkelomtrek) zet u deze rechthoekig overeind en past u daarbij voldoende aandrukkracht toe.

• Maak in het bijzonder bij grotere boorkopdiameters gebruik van een centreerhulpmiddel voor het centreren.

• Let er tijdens het boren in het bijzonder op dat de boorkop niet kantelt.!

Gelieve er rekening mee te houden dat de machine meer bepaald in de eerste versnelling een zeer hoog draaimoment afgeeft. Boren uit de losse hand moet u daarom zeer geconcentreerd, in het bijzonder in het diameterbereik van meer dan 70 mm. Bij een plotse blokkering van de boorkop zou de machine ondanks de veiligheidskoppeling uit uw handen gesleurd kunnen worden en u zich daarbij kunnen kwetsen.

• Pas de aanvoer aan de kopdiameter en aan het prestatievermogen van de machine aan. Let op de lichtgevende diode in de handgreep (zie punt “Overbelastingsbeveiliging”).

• Indien het boorgereedschap gekneld geraakt, tracht u niet, het te lossen door de machine in en uit te schakelen. Schakel de machine onmiddellijk uit en los de boorkop doordat u met een passende gaffelsleutel naar rechts en links draait. Trek daarbij de machine voorzichtig uit het boorgat. Overbelastingsbeveiliging De boor is ter bescherming van de bediener, de motor en de boorkop voorzien van een mechanische, elektronische en thermische overbelastingsbeveiliging. Mechanisch: als de boorkop plotseling vast komt te zitten, wordt met behulp van een slipkoppeling de boorspil ontkoppeld van de motor. Elektronisch: bij overbelasting door een te grote aanzetkracht reageert de elektronica door de voeding uit te schakelen. Nadat de overbelasting is verdwenen en de boor weer is ingeschakeld, kan normaal verder worden gewerkt. Thermisch: met behulp van een thermo-element wordt de motor bij aanhoudende overbelasting beschermd tegen beschadiging. De boor schakelt in een dergelijk geval vanzelf uit en kan pas weer in gebruik worden genomen als deze voldoende is afgekoeld (max. 2 min). De benodigde afkoelduur is afhankelijk van de mate waarin de motorwikkeling warm is geworden en van de omgevingstemperatuur. Laat de boor nadat u deze weer heeft aangezet, 1 – 2 minuten onbelast draaien, om zo de afkoeling te versnellen. Het feit dat de boor zichzelf bij overbelasting uitschakelt, betekent niet dat deze defect is! Na voldoende wachttijd kan normaal verder worden gewerkt! Onderhoud VOORZICHTIG: Let er bij onderhoudswerkzaamheden aan de boor op dat de schakelaar op UIT staat en de steker uit de wandcontactdoos is gehaald. Om de veiligheid en betrouwbaarheid van het product te waarborgen moeten reparaties, onderhoudswerkzaamheden en instellingen worden uitgevoerd door een Makita-servicepunt. Het elektrogedeelte is zodanig ontworpen, dat slechts een minimum aan onderhoud noodzakelijk is. Regelmatig dienen onderstaande werkzaamheden te worden uitgevoerd en de volgende onderdelen te worden gecontroleerd:

• Het elektrogedeelte en de ventilatiesleuven moeten voortdurend schoon worden gehouden.

• Let erop dat er geen vreemde voorwerpen terechtkomen in het inwendige van de boormachine.

• Vervang op tijd de koolborstels: als de koolborstels zijn versleten tot de slijtagegrens van 5 mm, laat deze dan altijd paarsgewijs vervangen door een vakman. Laat de koolborstels vervolgens ongeveer 20 minuten inlopen door de boor onbelast te latend draaien.

• Als de koolborstels zijn vervangen, moeten de aandrijving en de motor worden schoongemaakt.

• Omdat in dat geval een algehele controle van alle onderdelen noodzakelijk is, moet de boor worden opgestuurd naar een Makita-servicepunt.Informatie over geluiden/trillingen Meetwaarden vastgesteld in overeenstemming met EN 60745 Het met A beoordeelde geluidsniveau van het apparaat bedraagt kenmerkend: Geluidsdrukniveau (L

) 90 dB(A) Onzekerheid K=3 dB. Gehoorbescherming dragen! Trilling aan hand/arm: De trilling aan hand/arm is kenmerkend lager dan 2,5 m/s². Meetwaarden vastgesteld in overeenstemming met EN 60745 Het in deze instructies vermelde trilniveau werd in overeenstemming met een in EN 60745 genormaliseerde meetmethode gemeten en kan voor de onderlinge vergelijking van elektrisch gereedschap gebruikt worden. Het is ook voor een voorlopige inschatting van de belasting door trillingen geschikt. Het aangegeven trilniveau vertegenwoordigt de voornaamste toepassingen van het elektrische gereedschap. Als het elektrische gereedschap echter voor andere toepassingen met afwijkend inzetstuk of onvoldoende onderhoud gebruikt wordt, kan het trilniveau afwijken. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen toenemen. Voor een nauwkeurige taxatie van de belasting door trillingen dient er ook rekening gehouden te worden met de perioden, tijdens dewelke het apparaat uitgeschakeld is of weliswaar in werking is, maar niet effectief gebruikt wordt. Dit kan de belasting door trillingen tijdens de gehele arbeidsperiode aanzienlijk doen afnemen. Leg bijkomende veiligheidsmaatregelen ter bescherming van de bediener vóór de uitwerking van trillingen vast, zoals bijvoorbeeld het onderhoud van elektrisch gereedschap en inzetstukken, het warm houden van de handen, de organisatie van arbeidsprocessen. Alleen voor Europese landen EU-Verklaring van Conformiteit Wij, Makita verklaren dat de volgende Makita-machine(s): Aanduiding van de machine: Diamant-tør-kerneboremaskine Modelnr./Type: DBM 131 in serie zijn geproduceerd en Voldoen aan de volgende Europese richtlijnen: 2011/65/EU, tot 19 april 2016: 2004/108/EG, vanaf 20 april 2016: 2014/30/EU, 2006/42/EG En zijn gefabriceerd in overeenstemming met de volgende normen of genormaliseerde documenten: EN 60745-2-1:2010 EN 60745-1:2009 +A11:2010 De technische documentatie wordt bewaard door: Makita, Jan-Baptist Vinkstraat 2, 3070, Belgium
