GEBRUIKSAANWIJZING Movie Cube S900H EMTEC

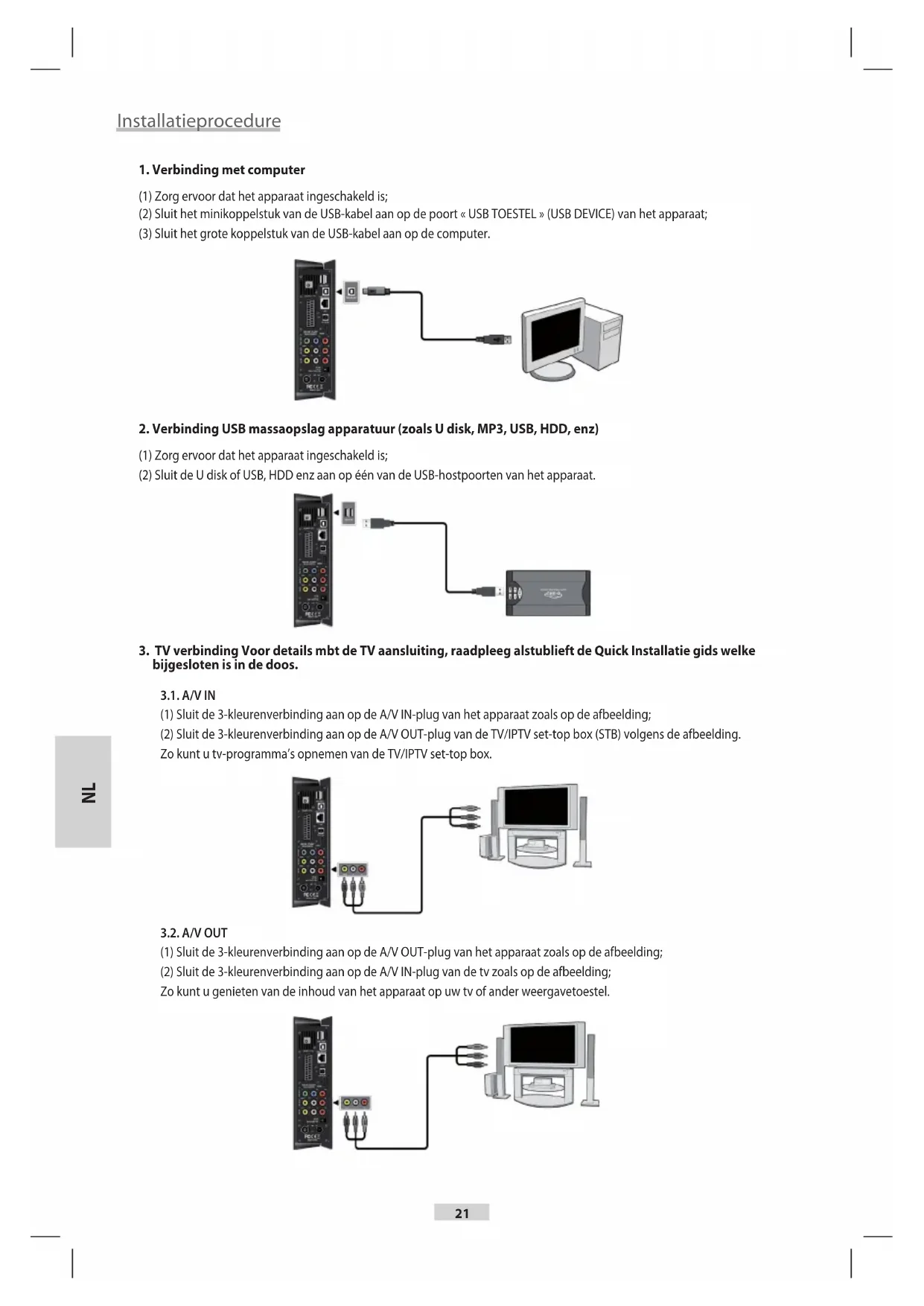

Installatieprocedure

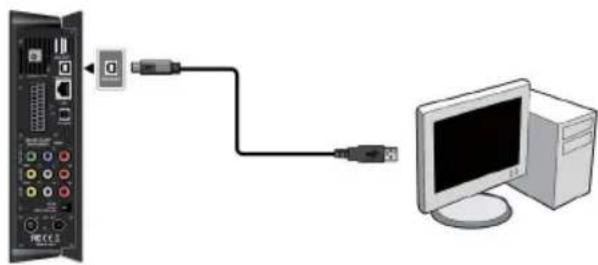

1. Verbinding met computer

(1) Zorg ervoor dat het apparaat ingeschakeld is;
(2) Sluit het minikoppelstuk van de USB-kabel aan op de poort « USB TOESTEL » (USB DEVICE) van het apparatus;
(3) Sluit hetGPCKoppeLstuk van de USB-kabel aan op op de computer.

2. Verbinding USB massaopslag apparatuur (zoals U disk, MP3, USB, HDD, enz)

(1) Zorg ervoor dat het apparaat ingeschakeld is;
(2) Sluit de U disk of USB, HDD enz aan op een van de USB-hostpoorten van het apparatus.

3. TV verbinding Voor details mbt de TV aansluiting, raadpleeg alstublieft de Quick Installatie gids welke bijgesloten is in de doos.

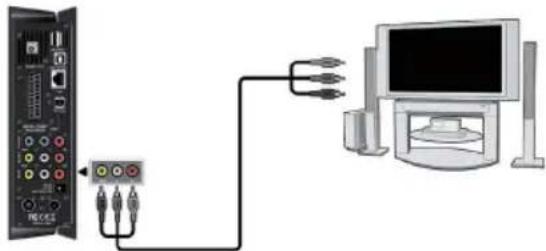

3.1.A/V IN

(1) Sluit de 3-kleurenverbinding aan op de A/V IN-plug van het apparaat zoals op de afbeelding;
(2) Sluit de 3-kleurenverbinding aan op de A/V OUT-plug van de TV/IPTV set-top box (STB) volgens de afbeelding. Zo kurz u tv-programma's opnemen van de TV/IPTV set-top box.

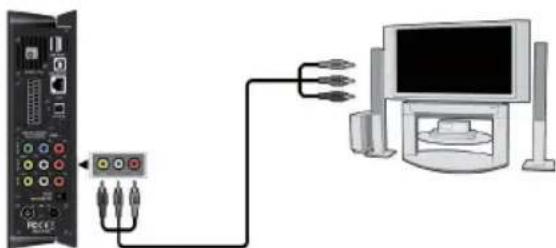

3.2.A/V OUT

(1) Sluit de 3-kleurenverbinding aan op de A/V OUT-plug van het apparaat zoals op de afbeelding;
(2) Sluit de 3-kleurenverbinding aan op de A/V IN-plug van de tv zoals op de afbeelding;

Zo kurz u genieten van de inhoud van het apparaat op uw tv of ander weergavetoestel.

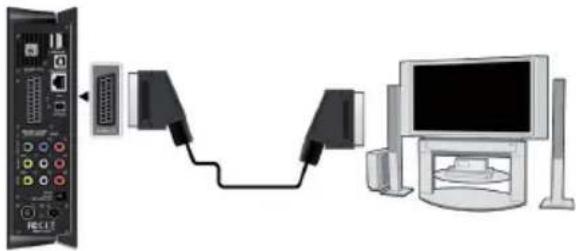

3.3.SCARTUITGANG

(1) Volg de afbeelding en plug een connector van de SCART kabel in de SCART aansluiting van de speler;
(2) Volg de afbeelding en plug de andere connector van de SCART kabel in de SCART aansluiting van de TV.

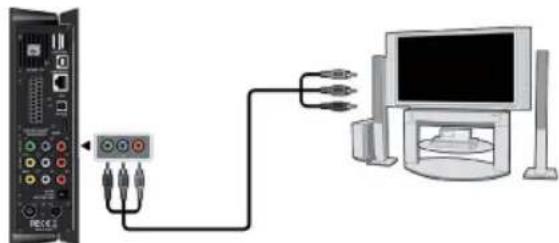

3.4. Y/Pb/Pr Component OUT

(1) Sluit de 3-kleurenverbinding aan op de Y/Pb/Pr-plug van het apparaat zoals op de afbeelding;
(2) Sluit de 3-kleurenverbinding aan op de Y/Pb/Pr-plug van de tv zoals op de afbeelding;

Audiooverbinding via Y/Pb/Pr Video out:

Volg de onderstaande Audio Verbindingsmethode:

Eerste methode: gebruik de audiouitvoer van de A/V OUT-plug;

Tweede methode: gebruik de audiouitvoer van de S/PDIF optische plug.

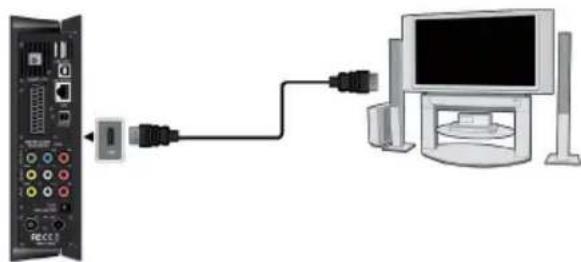

3.5.HDMIOUT

(1) Volg de instructie op de afbeelding en sluit een connector van de HDMI kabel op de HDMI jack van de spelier;
(2) Volg de instructie op de afbeelding en sluit de andere connector van uw HDMI kabel in de HDMI jack van uw TV (niet meegeleverd)

Op deutsche manier heeft u de hoogste kwaliteit video en audio via een enkele kabel

3.6.ANT./RFINGANG

Volg de afbeelding en verbind de TV antenne of analoge TV kabel met de ANT. / RF IN aansluiting.

3.7.ANT./RF OUT

(1) Zorg dat de speleraan staat;
(2) Zorg dat de TV antenne verbonden is met de ANT./RF IN aansluiting;
(3) Volg de aanwijzingen op de afbeeling en verbind een TV kabel met de ANT. / RF OUT aansluiting en verbind de kabel met een TV of andere TV ontvanger.

De spel er kan het DVB-T signaal omleiden aan een andere TV ontvanger. Op deze manier kunt u TV programma's op een andere TV receiver kijkken verwijl u opneemt.

4. Verbinding met digitaal audiotoestel

(1) Sluit de Toslink-koppeling op uw glasvezelkabel aan op de S/PDIF optische plug (Optical) van het apparaat volgens de afbeeling.
(2) Sluit de andere koppeling aan op uw glasvezelkabel van het digitale audiotoestel volgens de afbeelding.
(3) Selecteer de juiste inputbron op het digital audio apparaat.

Opmerking: de glasvezel kabel is een optioneel accessoire dat afzonderlijk verkocht worden.

5. Stroomverbinding

(1) Sluit de AC adapter aan op de DC IN-plug van het apparatusaat volgens de afbeelding:
(2) Sluit de AC adapter aan op de stroomuityvoer volgens de afbeelding.

6. Netwerkverbinding

Om aan te sluien op een netwerk heeft u een cat5, cat5e of cat6 netwerkkabel nodig (niet inbegrenp).

(1) Sluit een van de doorschijnende stekkers op de kabel aan op het RJ45 LAN-contact van het apparaat:
(2) Sluit de andere doorschijnende stekker op de kabel aan op een RJ45 LAN-poort op uw router, schakel- of hubapparaten.

7.WLAN USB Adapter Connectie

(1) Zorg ervoor dat de spelier is ingeschakeld:
(2) Plaats de Wireless LAN USB Adapter in een van de USB HOST poorten van de speler.

Połaczenia

NL - Voorkom contact met water of een andere vloeistof als u de speler gebruikt. Als er per ongeluk water gemorst worden op de speler, gebruik dan een droge doek om het water te absorberen.

Elektronische apparatuur is kwetsbaar, voorkom het schudden of slaan van de spelere n druk Niet te hard op de toetsen.

Bij elektrostatische ontlading en een sterk elektromagnetisch veld za het product nicht werken. Verwijder dan de stroomkabel en het product za weer werken als hij de volgende keer waar wordt ingeschakeld.
